1 Rul@ - Ruleta Automatizada
Ing. Mariano Badoglio - Ing. Andres Otaduy - Ing. Martin Troielli Paraguay 1086 Rosario Argentina

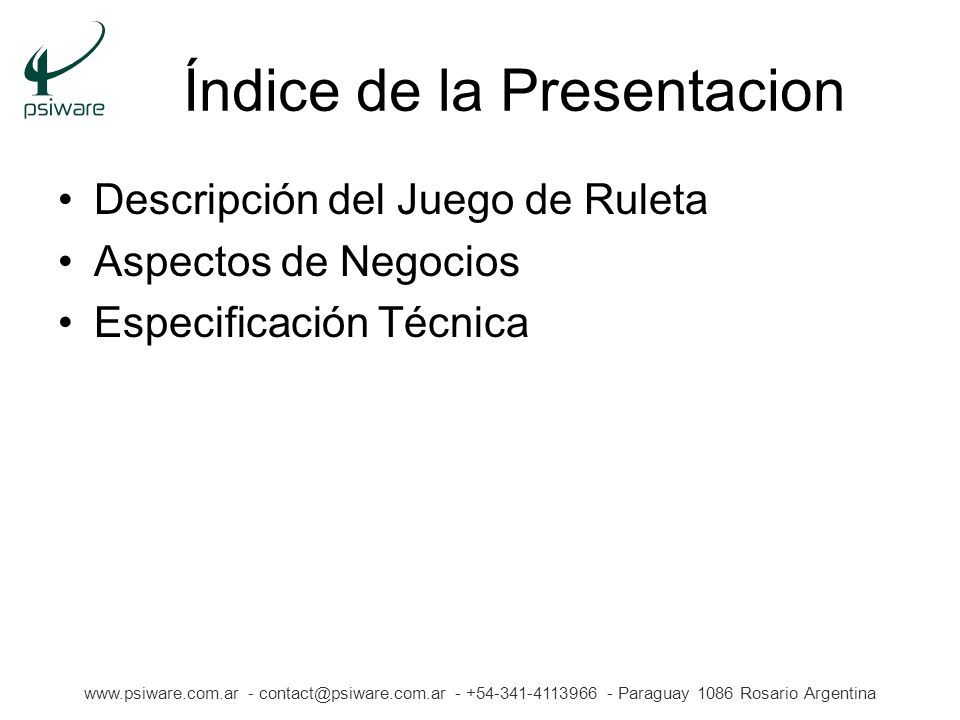

2 Índice de la Presentacion
Descripción del Juego de Ruleta Aspectos de Negocios Especificación Técnica Paraguay 1086 Rosario Argentina

3 Descripción del Juego Paño y reglas del juego de ruleta
Ciclo del Juego Análisis estadístico Paraguay 1086 Rosario Argentina

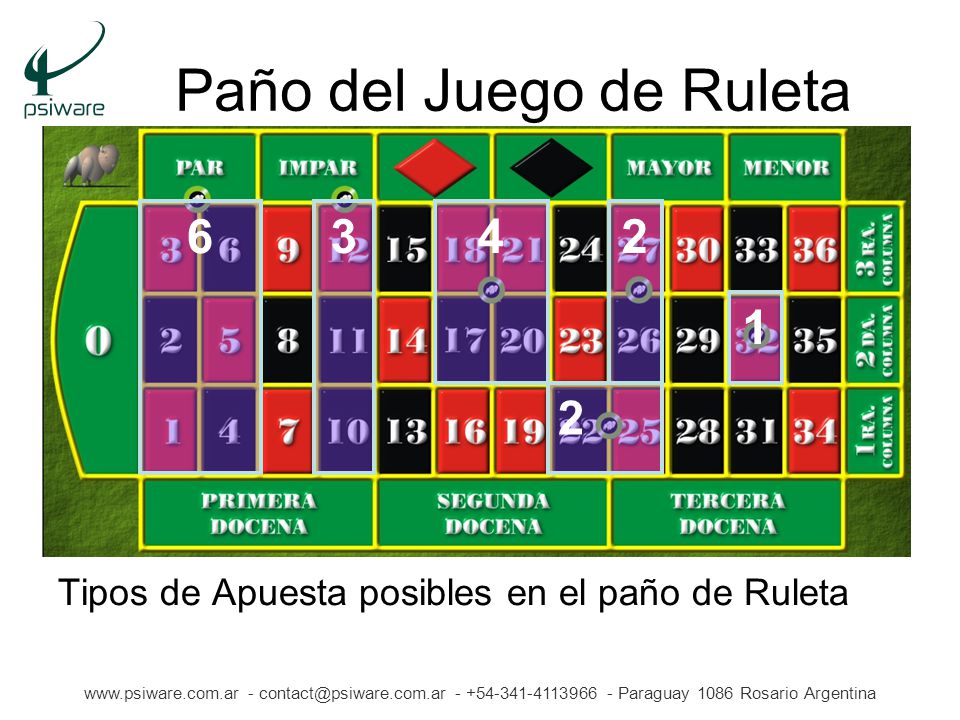

4 Paño del Juego de Ruleta
6 3 4 2 1 Tipos de Apuesta posibles en el paño de Ruleta Paraguay 1086 Rosario Argentina

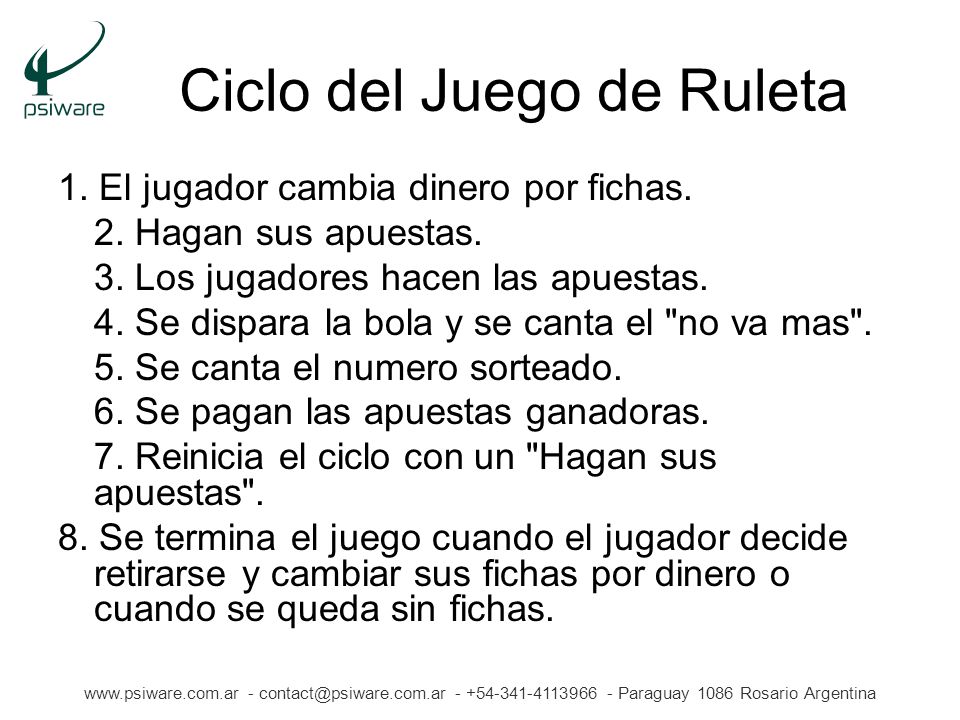

5 Ciclo del Juego de Ruleta
1. El jugador cambia dinero por fichas. 2. Hagan sus apuestas. 3. Los jugadores hacen las apuestas. 4. Se dispara la bola y se canta el "no va mas". 5. Se canta el numero sorteado. 6. Se pagan las apuestas ganadoras. 7. Reinicia el ciclo con un "Hagan sus apuestas". 8. Se termina el juego cuando el jugador decide retirarse y cambiar sus fichas por dinero o cuando se queda sin fichas. Paraguay 1086 Rosario Argentina

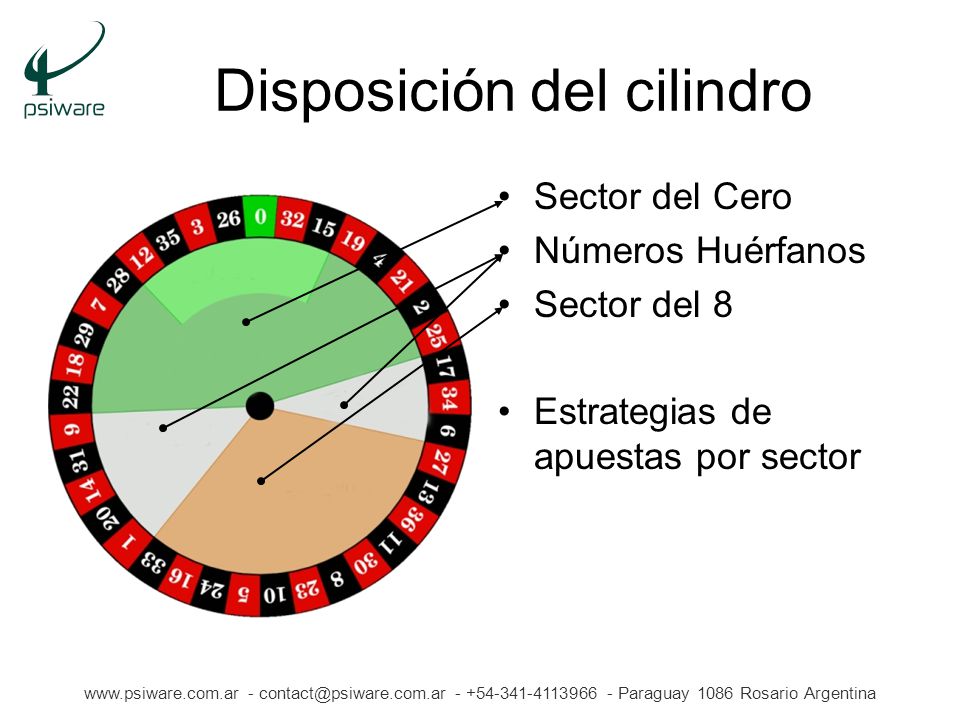

6 Disposición del cilindro
Sector del Cero Números Huérfanos Sector del 8 Estrategias de apuestas por sector Paraguay 1086 Rosario Argentina

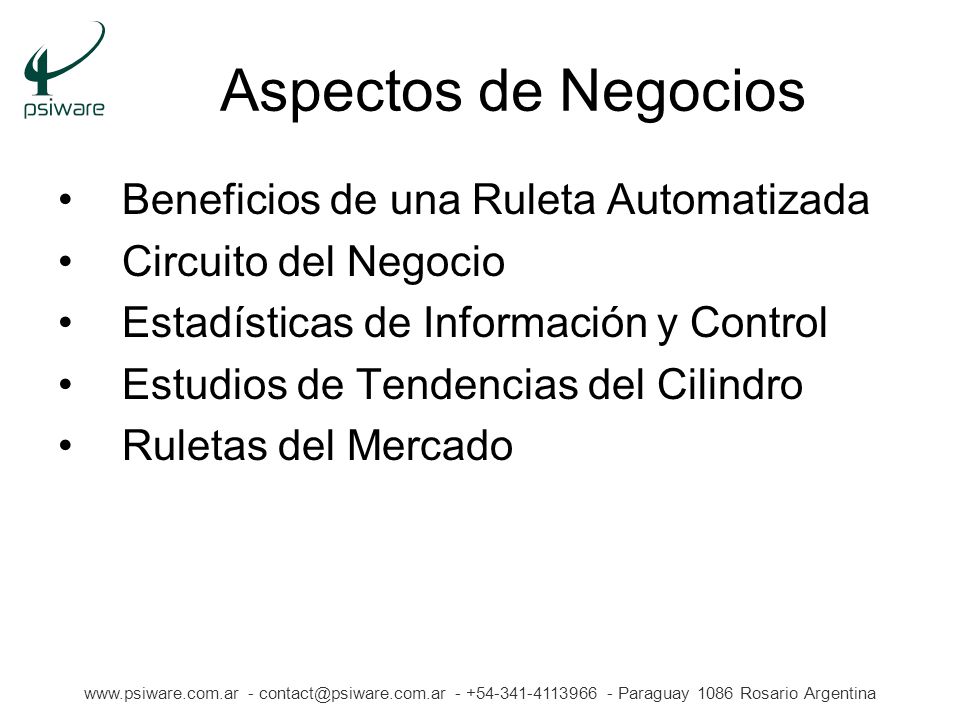

7 Aspectos de Negocios Beneficios de una Ruleta Automatizada
Circuito del Negocio Estadísticas de Información y Control Estudios de Tendencias del Cilindro Ruletas del Mercado Paraguay 1086 Rosario Argentina

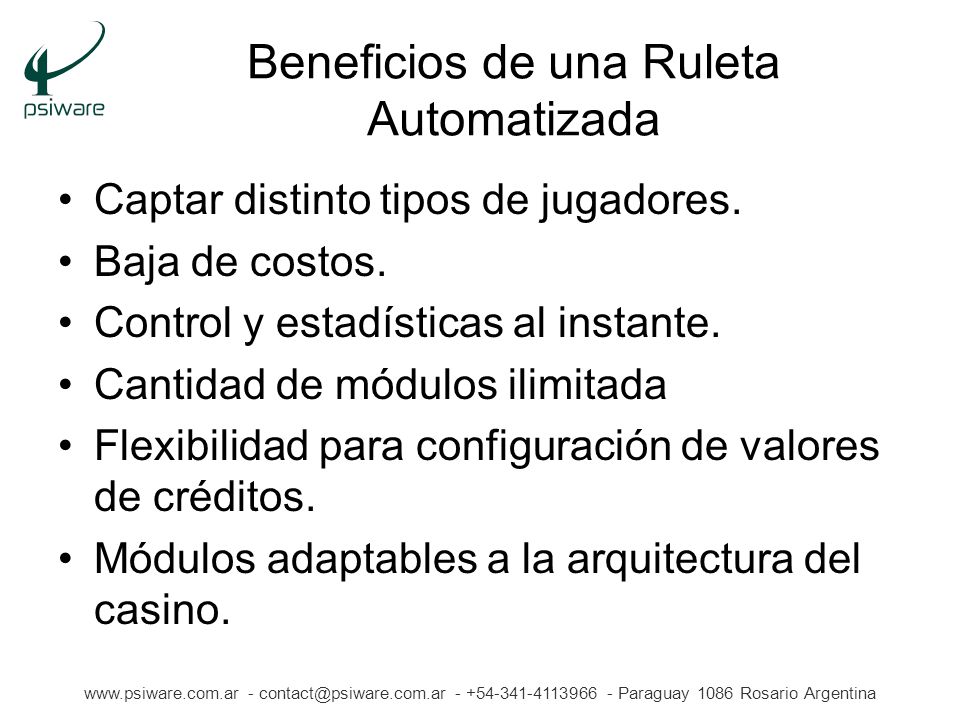

8 Beneficios de una Ruleta Automatizada
Captar distinto tipos de jugadores. Baja de costos. Control y estadísticas al instante. Cantidad de módulos ilimitada Flexibilidad para configuración de valores de créditos. Módulos adaptables a la arquitectura del casino. Paraguay 1086 Rosario Argentina

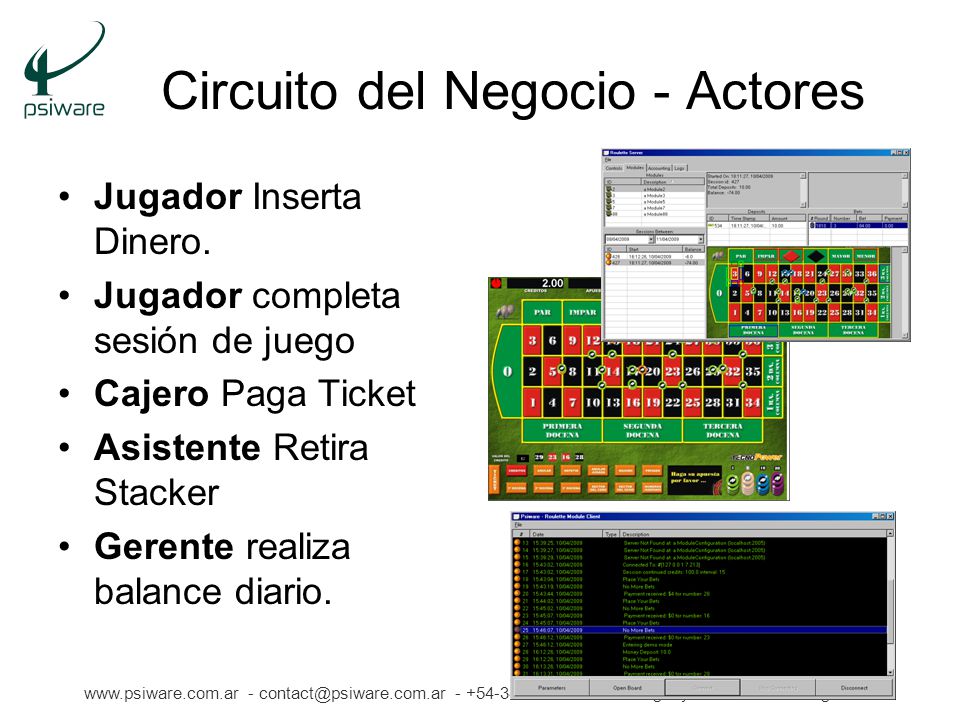

9 Circuito del Negocio - Actores
Jugador Inserta Dinero. Jugador completa sesión de juego Cajero Paga Ticket Asistente Retira Stacker Gerente realiza balance diario. Paraguay 1086 Rosario Argentina

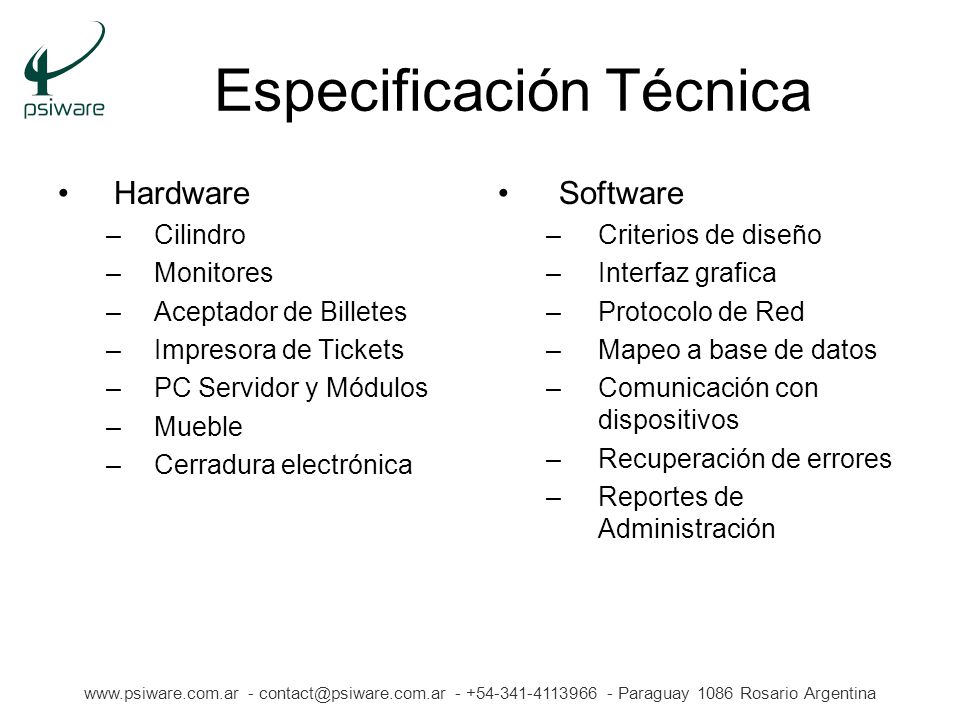

10 Especificación Técnica
Hardware Cilindro Monitores Aceptador de Billetes Impresora de Tickets PC Servidor y Módulos Mueble Cerradura electrónica Software Criterios de diseño Interfaz grafica Protocolo de Red Mapeo a base de datos Comunicación con dispositivos Recuperación de errores Reportes de Administración Paraguay 1086 Rosario Argentina

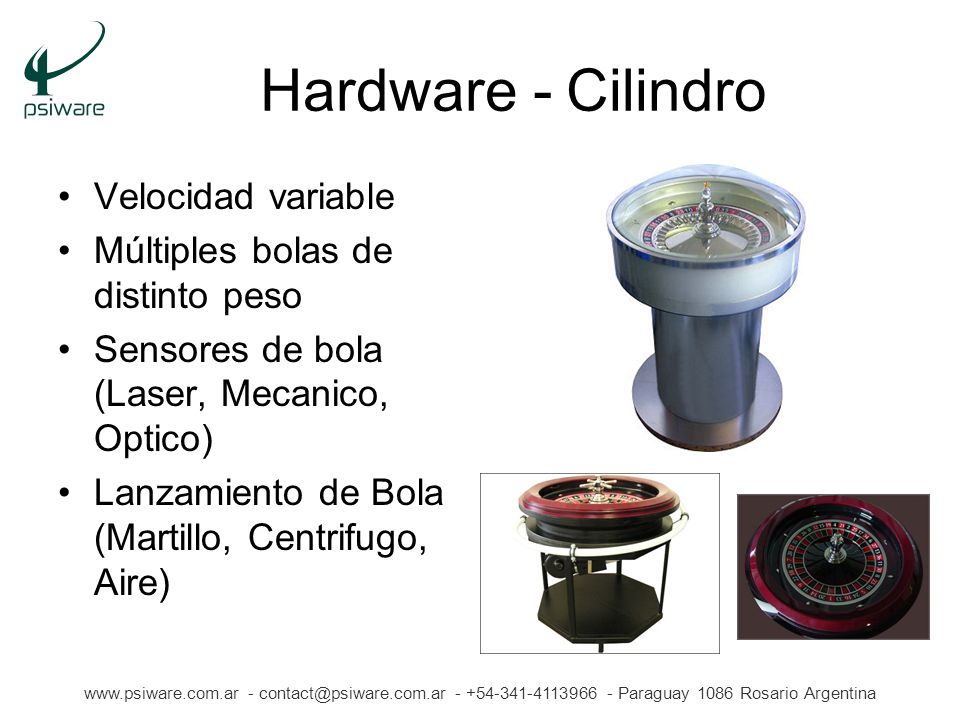

11 Hardware - Cilindro Velocidad variable
Múltiples bolas de distinto peso Sensores de bola (Laser, Mecanico, Optico) Lanzamiento de Bola (Martillo, Centrifugo, Aire) Paraguay 1086 Rosario Argentina

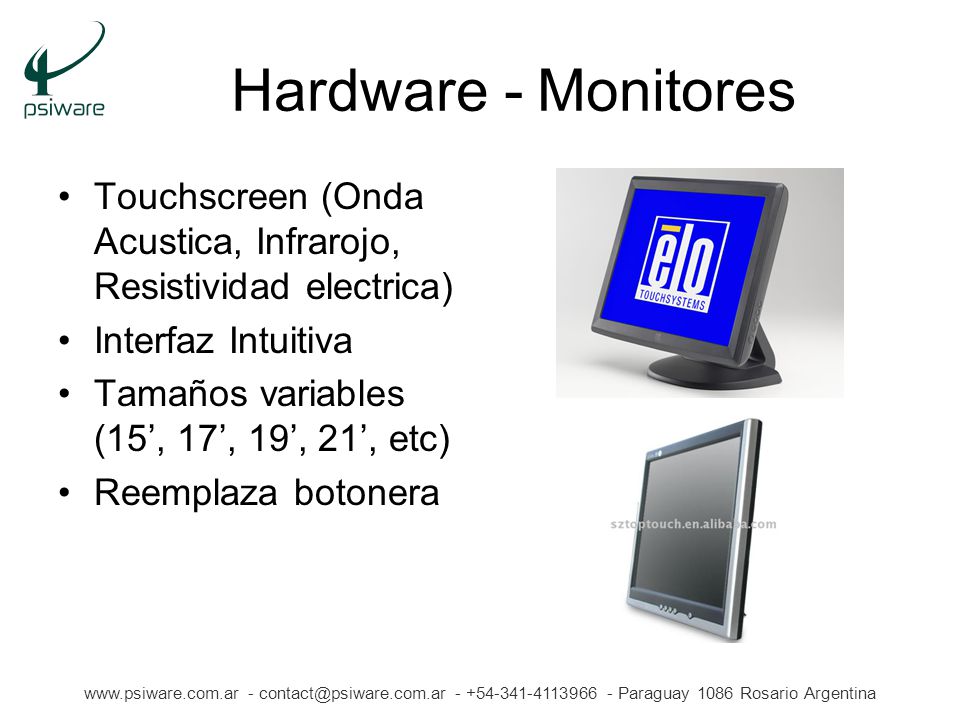

12 Hardware - Monitores Touchscreen (Onda Acustica, Infrarojo, Resistividad electrica) Interfaz Intuitiva Tamaños variables (15’, 17’, 19’, 21’, etc) Reemplaza botonera Paraguay 1086 Rosario Argentina

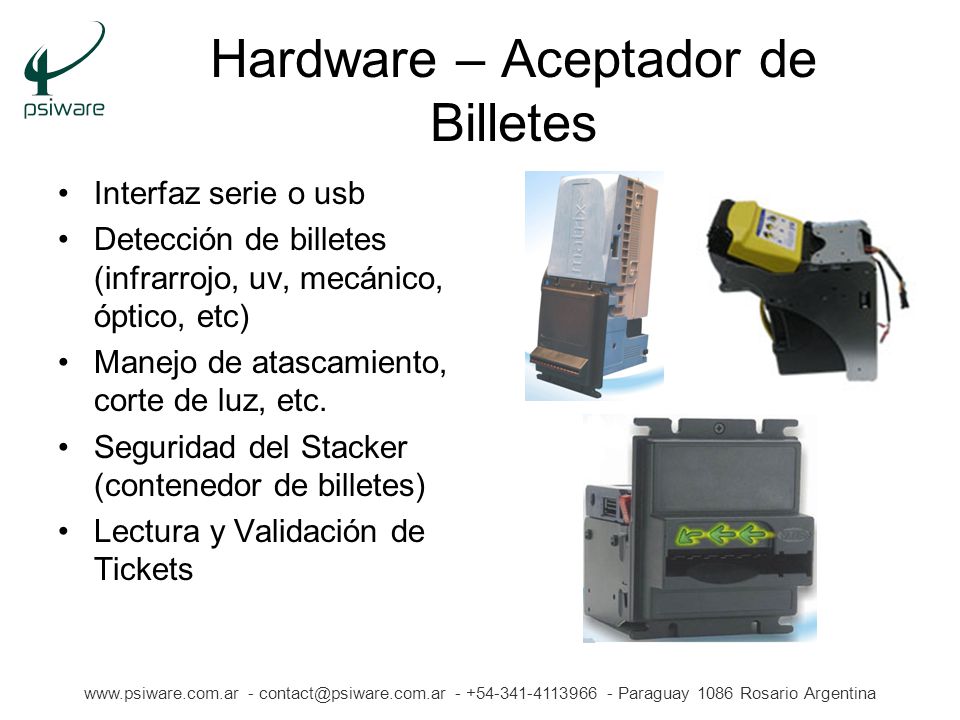

13 Hardware – Aceptador de Billetes
Interfaz serie o usb Detección de billetes (infrarrojo, uv, mecánico, óptico, etc) Manejo de atascamiento, corte de luz, etc. Seguridad del Stacker (contenedor de billetes) Lectura y Validación de Tickets Paraguay 1086 Rosario Argentina

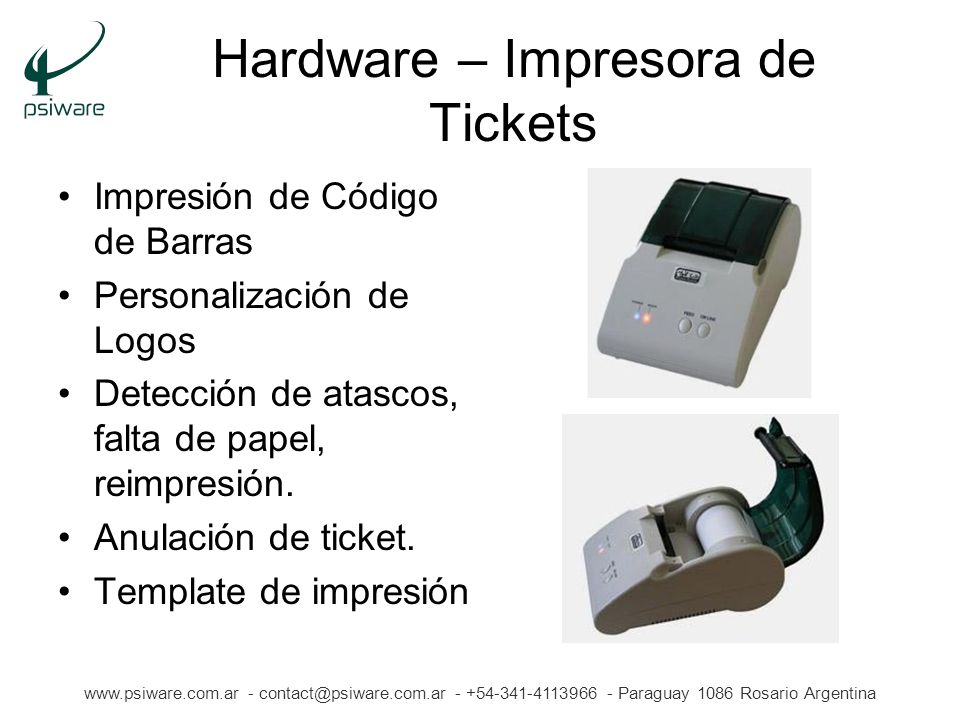

14 Hardware – Impresora de Tickets
Impresión de Código de Barras Personalización de Logos Detección de atascos, falta de papel, reimpresión. Anulación de ticket. Template de impresión Paraguay 1086 Rosario Argentina

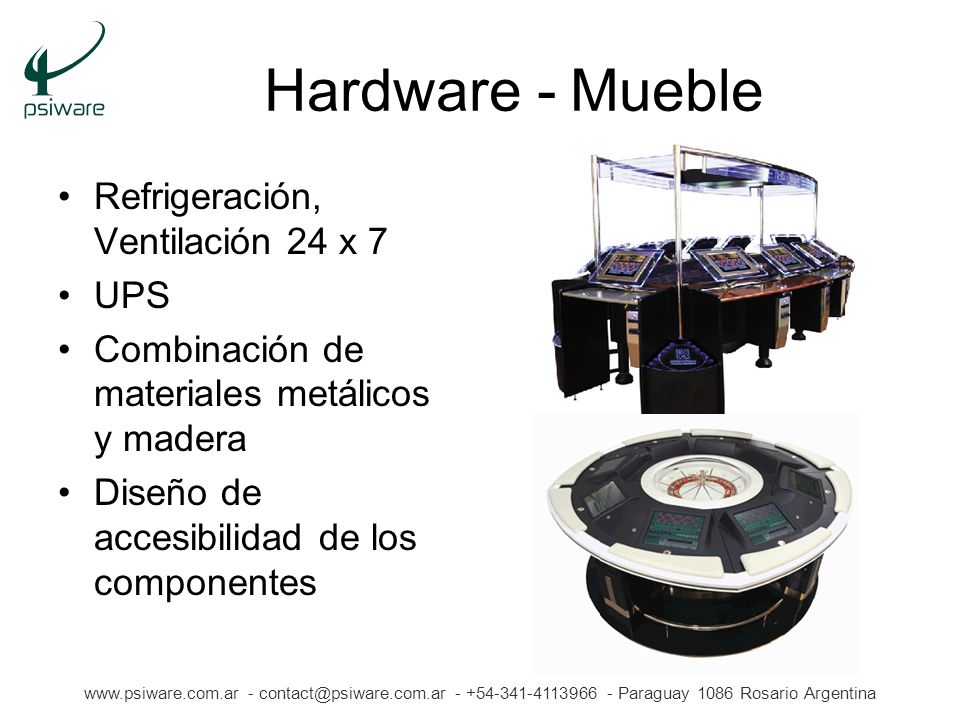

15 Hardware - Mueble Refrigeración, Ventilación 24 x 7 UPS
Combinación de materiales metálicos y madera Diseño de accesibilidad de los componentes Paraguay 1086 Rosario Argentina

16 Hardware – PC Servidor y Modulo
PCs aptas 24 x 7 Servidor robusto manejo del cilindro, conectividad y base de datos. Modulo terminal booteo remoto o local Sonido y Graficos de alta gama. Paraguay 1086 Rosario Argentina

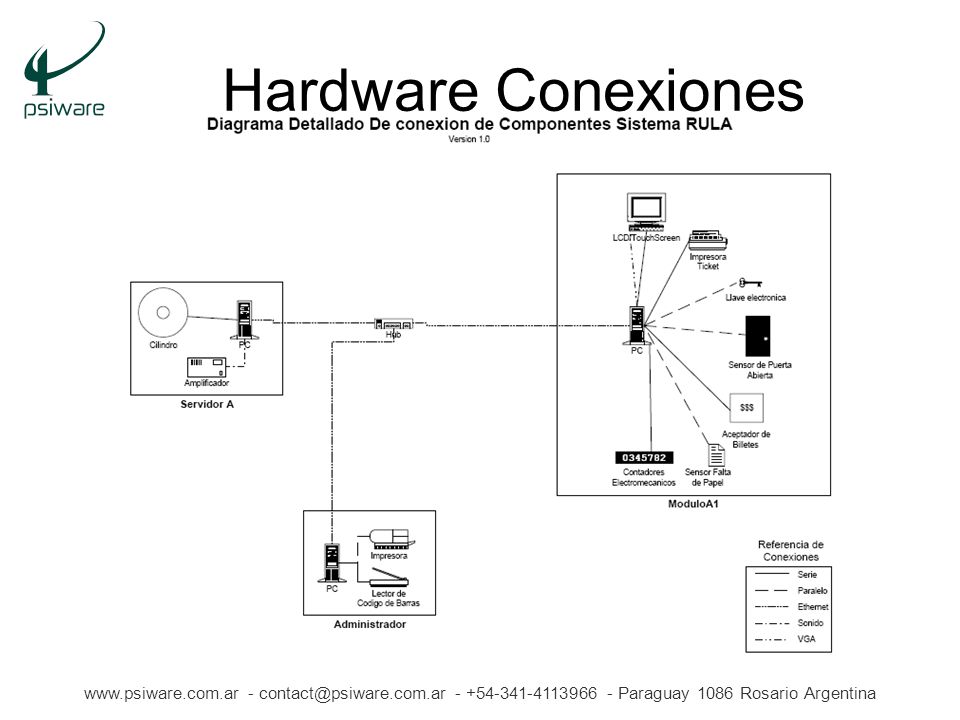

17 Hardware Conexiones Paraguay 1086 Rosario Argentina

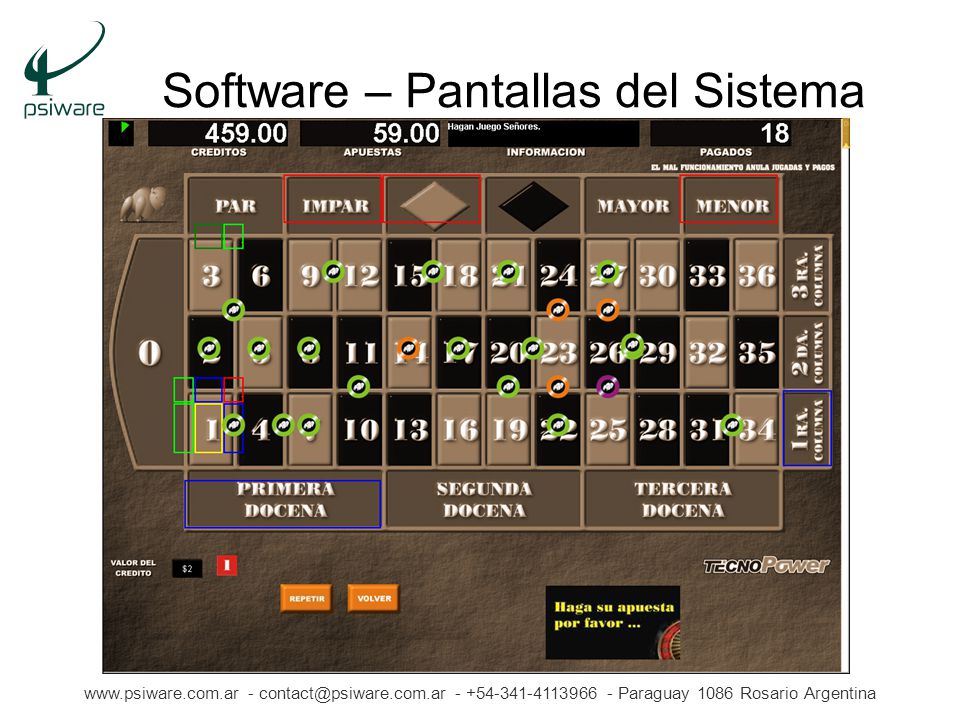

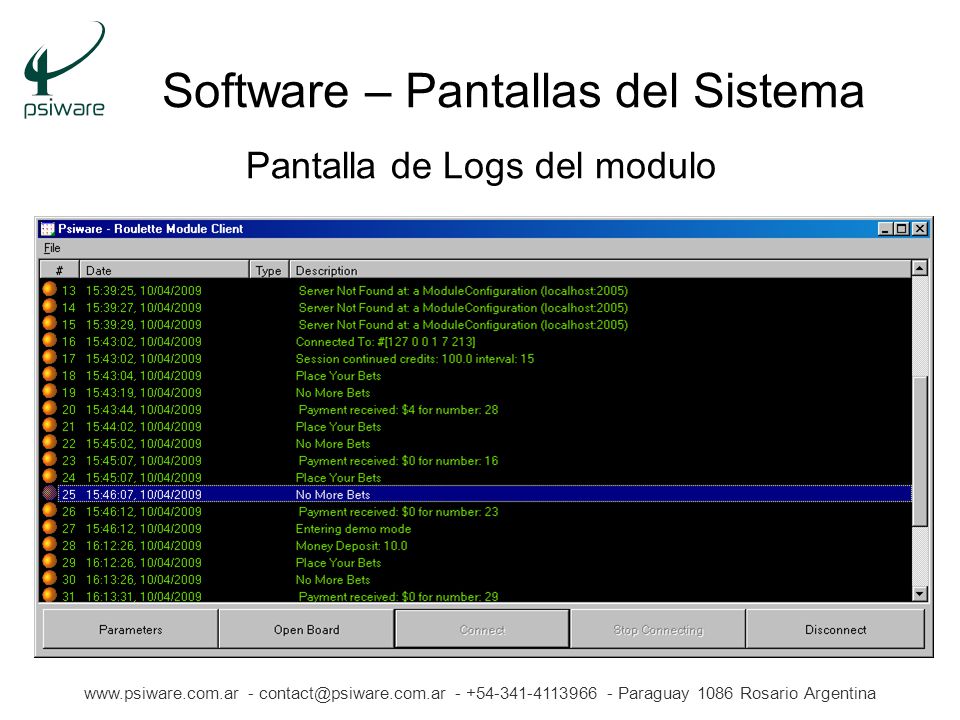

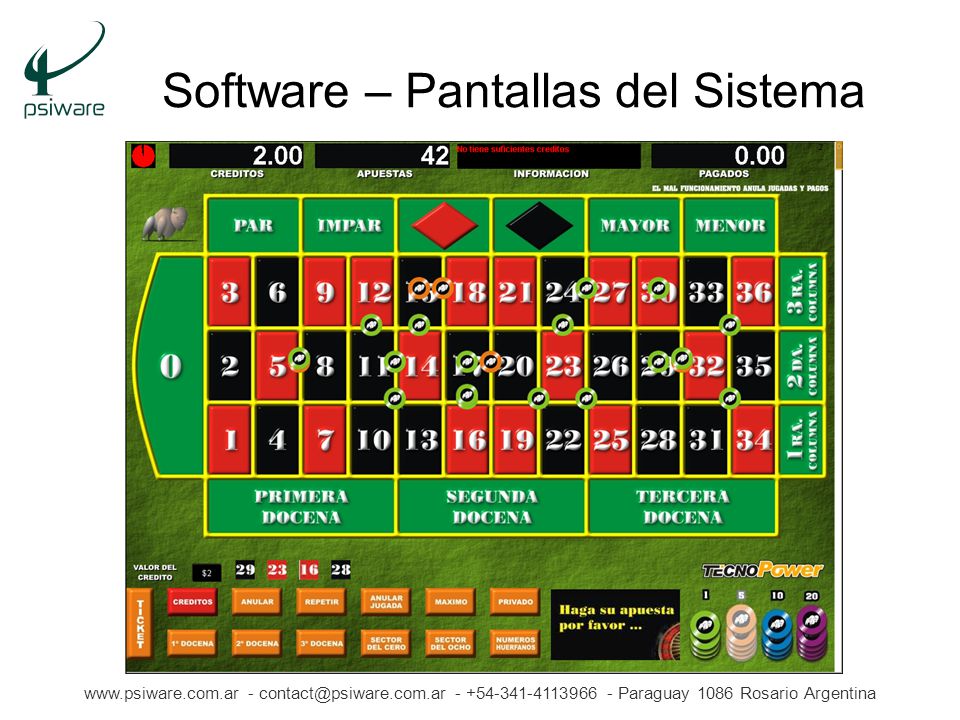

18 Software – Pantallas del Sistema
Pantalla de Logs del modulo Paraguay 1086 Rosario Argentina

19 Software – Pantallas del Sistema
Paraguay 1086 Rosario Argentina

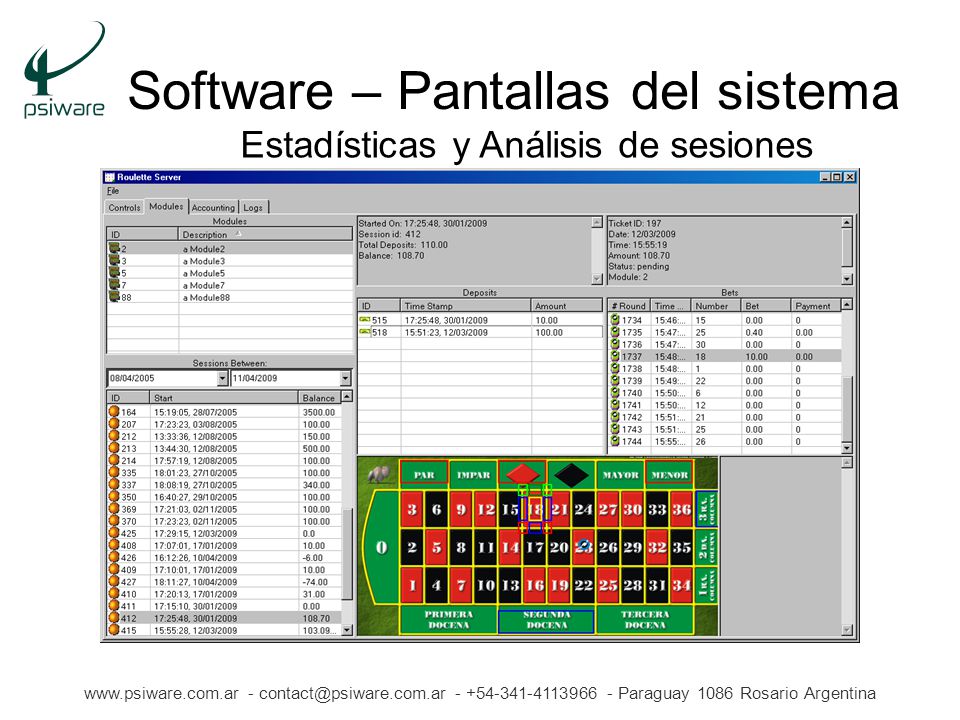

20 Software – Pantallas del sistema
Estadísticas y Análisis de sesiones Paraguay 1086 Rosario Argentina

21 Software – Pantallas del Sistema
Paraguay 1086 Rosario Argentina

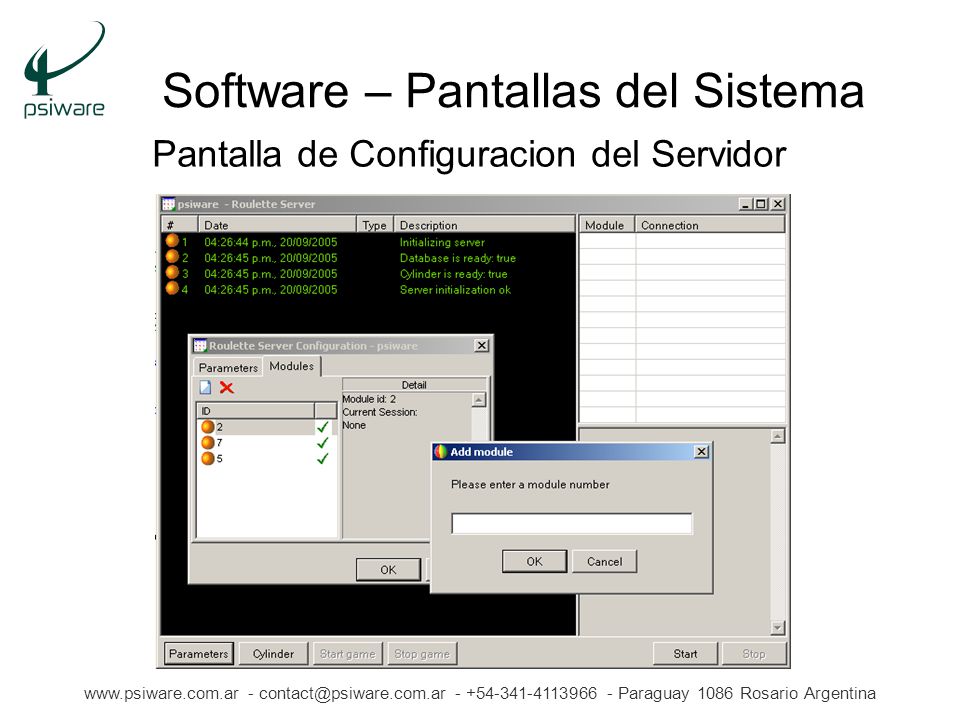

22 Software – Pantallas del Sistema
Pantalla de Configuracion del Servidor Paraguay 1086 Rosario Argentina

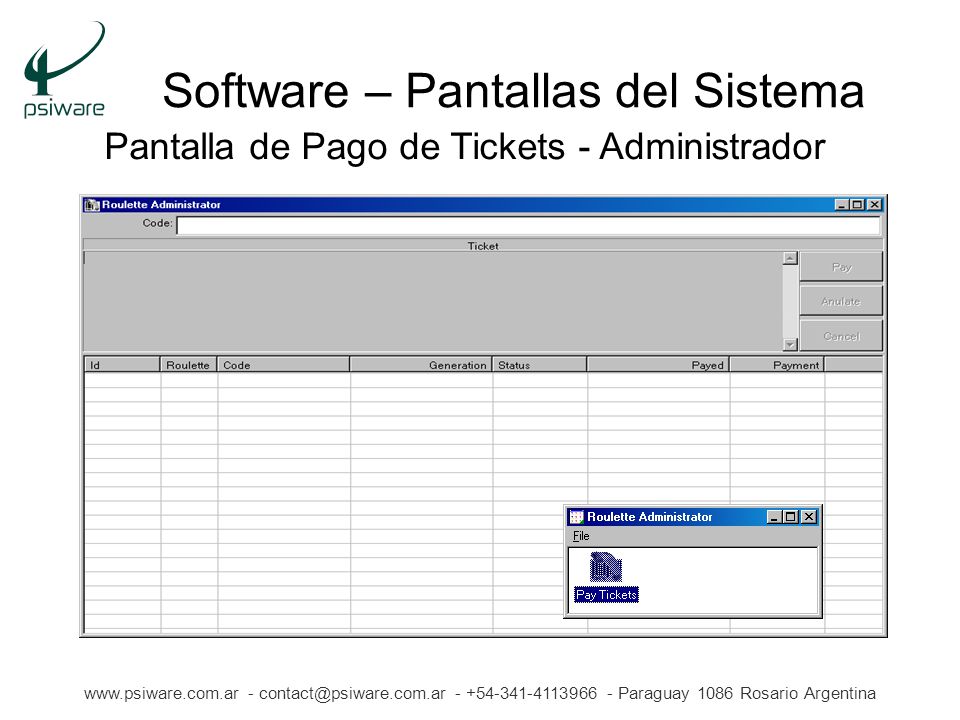

23 Software – Pantallas del Sistema
Pantalla de Pago de Tickets - Administrador Paraguay 1086 Rosario Argentina

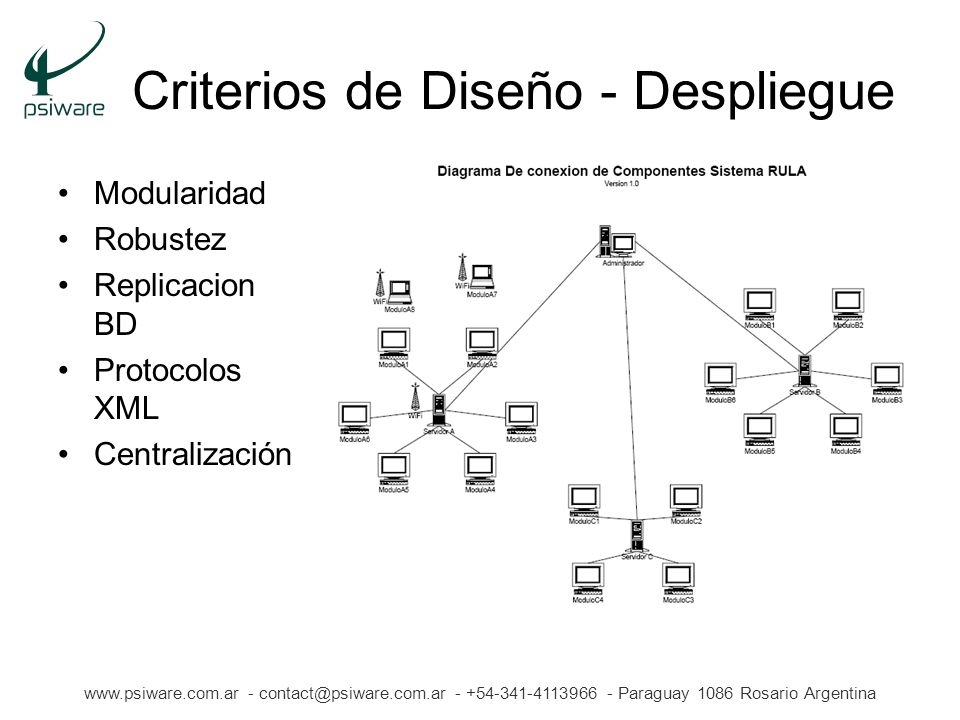

24 Criterios de Diseño - Despliegue
Modularidad Robustez Replicacion BD Protocolos XML Centralización Paraguay 1086 Rosario Argentina

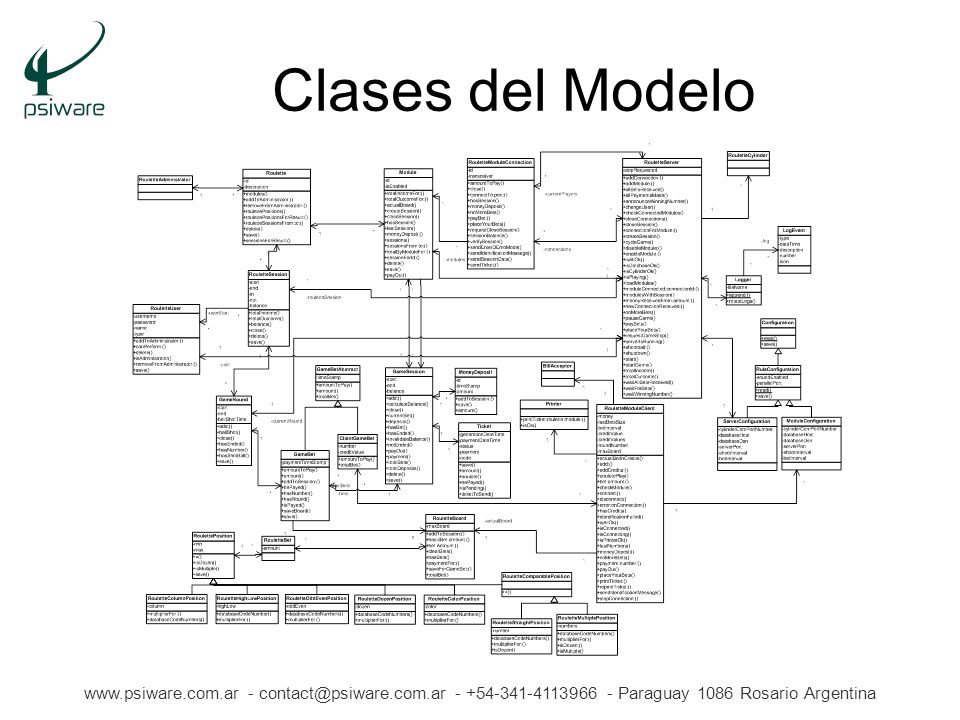

25 Clases del Modelo Paraguay 1086 Rosario Argentina

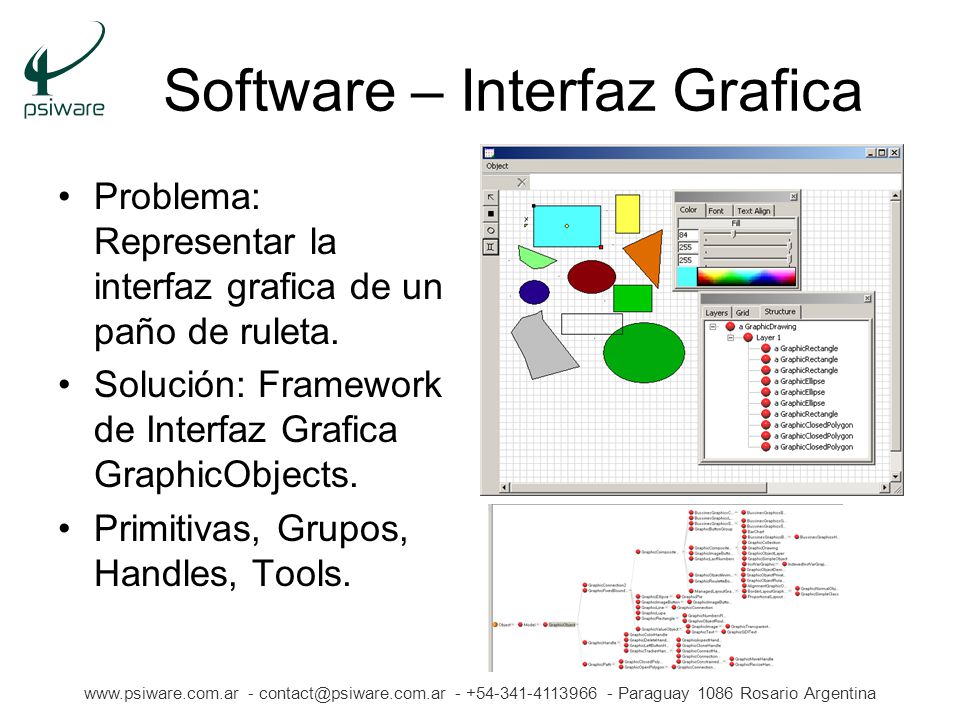

26 Software – Interfaz Grafica
Problema: Representar la interfaz grafica de un paño de ruleta. Solución: Framework de Interfaz Grafica GraphicObjects. Primitivas, Grupos, Handles, Tools. Paraguay 1086 Rosario Argentina

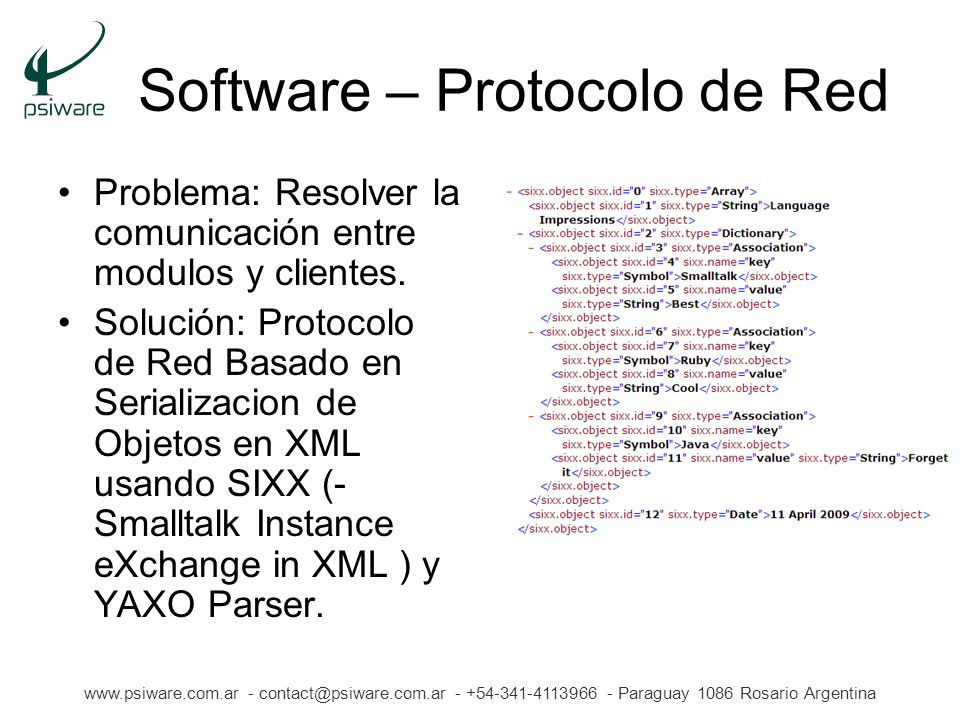

27 Software – Protocolo de Red
Problema: Resolver la comunicación entre modulos y clientes. Solución: Protocolo de Red Basado en Serializacion de Objetos en XML usando SIXX (- Smalltalk Instance eXchange in XML ) y YAXO Parser. Paraguay 1086 Rosario Argentina

28 Software – Mapeo a Base de Datos
Mapeo a base de datos, Clase -> Tabla mixto. Modelo Declarativo de mapeo de campos a variables de instancia. SQL generado para ABM. SQL escrito para Consultas. Identificadores de Objetos Autogenerados. Motor de BD postgreSQL Paraguay 1086 Rosario Argentina

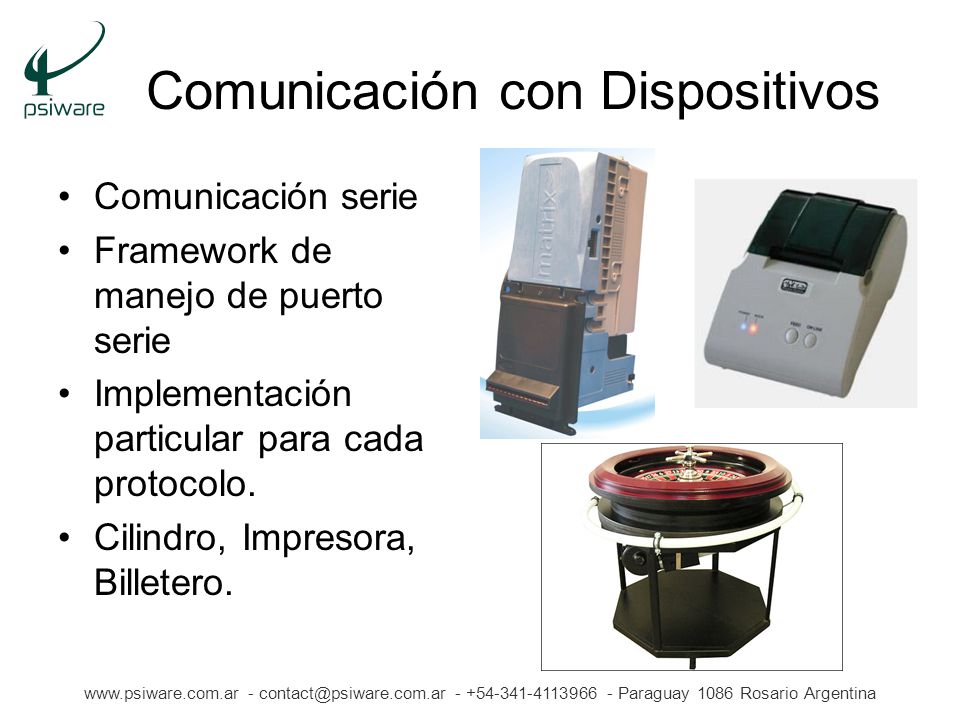

29 Comunicación con Dispositivos
Comunicación serie Framework de manejo de puerto serie Implementación particular para cada protocolo. Cilindro, Impresora, Billetero. Paraguay 1086 Rosario Argentina

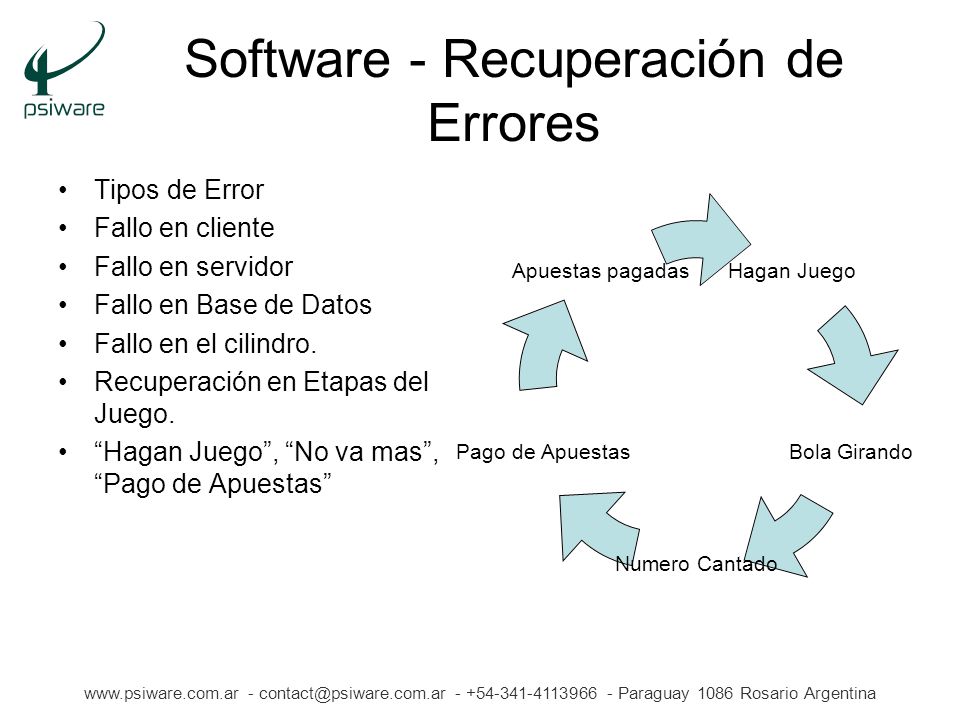

30 Software - Recuperación de Errores
Tipos de Error Fallo en cliente Fallo en servidor Fallo en Base de Datos Fallo en el cilindro. Recuperación en Etapas del Juego. “Hagan Juego”, “No va mas”, “Pago de Apuestas” Paraguay 1086 Rosario Argentina

31 Fin de la Presentación Gracias por la presencia y la atención
Preguntas… Para obtener esta presentación y archivos relacionados: Para obtener fuentes actualizados de GraphicObjects enviar un a Paraguay 1086 Rosario Argentina
