1 Coordinador e Instructor de Academia Cisco
Formaciòn y actualización del personal uninversitario Introducción al soporte técnico en redes M.C. Félix Molina Ángel Coordinador e Instructor de Academia Cisco Chilpancingo, Gro. Noviebre 6 de 2013 1

2 A G E N D A Introducción a los modelos de red OSI y TCP/IP
Direccionamiento IP y configuración básica de redes Métodos de compartición de recursos en red Identificación y resolución de problemas comunes en red Mejores prácticas para el uso de dispositivos en red Caso de estudio 2 2

3 Características y términos de Sistemas operativos
Funciones básicas Controlan el acceso al hardware Administran el acceso a carpetas y archivos Proveen una interface de usuario Administran aplicaciones Sistemas operativos de 32 bits Sistemas operativos de 64 bits El desempeño es mejor en sistemas de 64 bits

4 Tipos de sistemas operativos
SO de escritorio Ejecuta aplicaciones de un usuario Comparte archivos, carpetas e impresoras en una pequeña red SO de red Ejecuta aplicaciones a través deuna red Soporta muchos usuarios conectados mediante una red. Provee mayor seguridad de acceso y contabilidad.

5 Cuando instalar un SO Cuando una computadora se cambia de una persona a otra. Cuando el SO está dañado. Cuando se remplaza el disco duro principal de la computadora. Cuando cierto hardware no es reconocido por el SO, puede ser necesaria la instalación de controladores de terceros. Un técnico debería familiarizarse con los términos: partición primaria, activa, partición extendida, discos dinámicos.

6 Introducción a los modelos de red OSI y TCP/IP
Ayudan a entender como suceden las comunicaciones en red OSI es un modelo de referencia basado en capas; que al aplicarlo, dió como resultado: Los programas o aplicaciones de red pudieran correr en cualquier computadora. Las computadoras pudieran comunicarse en red aunque fueran de diferente fabricante. Que los fabricantes de software y de hardware ponen atención sólo en las partes del modelo que interactúan directamente. 6

7 Algunas capas del modelo OSI
APLICACIÓN ANTIVIRUS, FIREWALL, NAVEGADORES RED Quienes son y donde están ENLACE Vías de acceso FISICA Componentes físicos 7

8 Protocolos TCP/IP Conjunto de lenguajes y reglas de comunicación que hacen posible que la información fluya entre dos equipos de usuario en red. Protocolos de la capa de aplicación Protocolos de transporte Protocolos de red Protocolos de enlace Protocolos de capa física 8

9 Que hago si no tengo red? LA APLICACION CORRE CORRECTAMENTE? HAY
COMUNICACION? REVISA LA CAPA ENLACE REVISA LA CAPA FISICA 9

10 Problemas de capa física
Equipos apagados Cables desconectados Cables defectuosos Partes defectuosas Señales de red inalámbricas pobres Interferencias 10

11 Problemas de capa de enlace
Enlace inestable. Los leds se encienden y apagan. Hay conexión física, pero los leds no se encienden. La señal inalámbrica va y viene. Baja o sube de intensidad. 11

12 Problemas de la capa de red
No hay comunicación entre dos equipos en la misma red. Sólo algunos equipos no pueden comunicarse Todos los equipos no pueden comunicarse No hay comunicación hacia Internet El CHECKSUM ya lo realizan protocolos de la capa de enlace PPP, ATM., la fragmentación se realiza a nivel host por el CPU de la NIC 12

13 Problemas en la capa de aplicación
La aplicación se cierra inesperadamente Las páginas se cargan lentamente Se cargan muchas páginas de diferente naturaleza Aparecen ventanas emergentes Algunas páginas no cargan Flow label permitirá etiquetar el tipo de flujo de datos para mejorar QoS 13

14 Conceptos básicos de redes
Una red de computadoras se forma por computadoras interconectadas mediante enlaces alámbricos o inalámbricos. Se puede formar una red para compartir información y otros recursos. Una red puede ser tan simple como dos computadoras interconectadas, o tan compleja como muchas computadoras interconectadas mediante diferentes dispositivos y diversos medios de comunicación.

15 Tipos de redes Personales -PAN. Generalmente se constituye por dispositvos intercomunicados mediante bluetooth, en un área relativamente pequeña. Locales-LAN. Grupo de computadoras intercomunicadas que están bajo el control de un administrador de red que garantiza la seguridad y acceso en la red. Locales inalámbricas -WLAN. Grupo de computadoras intercomunicadas sin cable, que generalmente se conectan a un punto de acceso que a su vez se conecta a la red alambrica. Internet. Múltiples redes locales ubicadas en diferentes partes del país o del mundo, intercomunicadas por diversos medios.

16 Tipos de redes

17 Tipos de redes

18 Tipos de redes

19 Tipos de redes

20 Tipos de redes Redes peer-to-peer o de igual a igual. Se les denomina así, cuando los dispositivos en red tienen funciones iguales. Redes cliente-servidor. En esta clase de redes. Los clientes sólo se encargan de solicitar un recurso en red, y los servidores proporcionan el recurso solicitado.

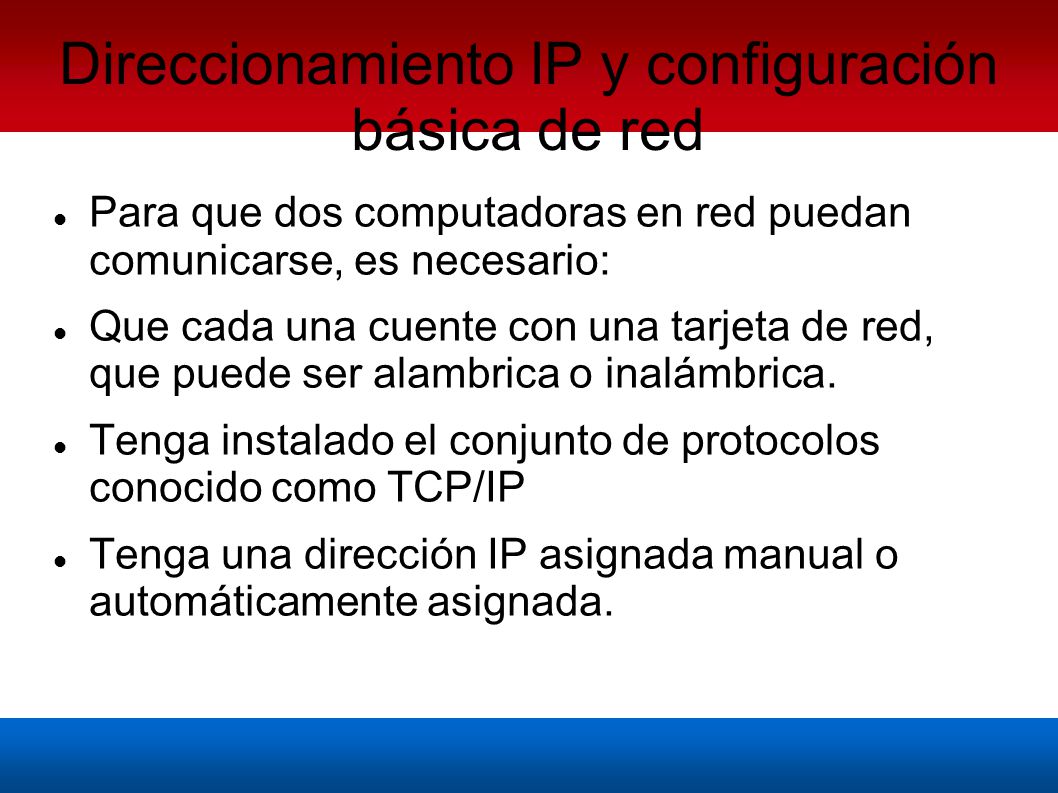

21 Direccionamiento IP y configuración básica de red
Para que dos computadoras en red puedan comunicarse, es necesario: Que cada una cuente con una tarjeta de red, que puede ser alambrica o inalámbrica. Tenga instalado el conjunto de protocolos conocido como TCP/IP Tenga una dirección IP asignada manual o automáticamente asignada. 21

22 Protocolo de configuración dinámica de hosts
DHCP es un protocolo que se encarga de proporcionar dirección IP a cada equipo que lo solicita. Para que funcione, debe haber un servidor que pueda asignar: Direcciones IP Mascara de subred Puerta de enlace Dirección de un servidor de DNS 08/12/10 22

23 Configuración de red Abrir centro de redes y recursos compartidos

24 Configuración de red 24

25 Verificación de red Uso de las herramientas disponibles para verificar, que el equipo haya obtenido una dirección IP, máscara de subred y direccción de DNS válidos de acuerdo a la red actualmente seleccionada. Uso de herramientas para probar conectividad en la red local.

26 Verificación de IP correcta
26

27 Verificación de IP correcta
Desde la interface de línea de comandos C>ipconfig 27

28 Problemas de red comunes
El equipo tiene una conexión de red limitada o sin acceso a Internet. En el caso de una red cableada Verificar que el cable de red esté bien conectado en ambos extremos. Verificar que el led de la tarjeta de red se mantenga en verde. Reinicializar la interface de red. Desactivar y activar la interface. 28

29 Problemas de red comunes
El equipo tiene una conexión de red limitada o sin acceso a Internet. En el caso de una red inalámbrica Si es posible conectar a otra red disponible con mayor intensidad de señal. Verificar que la conexión se mantenga estable. Verificar que haya obtenido direccionamiento de red válido según la red seleccionada. 29

30 Problemas de red comunes
El equipo tiene una conexión de red pero sin acceso a Internet. Verifica que puedas tener comunicación con la puerta de enlace. Comprueba que el servidor de DNS esté resolviendo nombres en Internet. Puedes utilizar el comando ping O la herramienta nslookup. 30

31 Métodos de compartición en red
31

32 32

33 33

34 34

35 35

36 36

37

38 38

39 39

40 Contacto M.C. Félix Molina Ángel Universidad Autónoma de Guerrero
