1 L.I. Homero González Gamiño
Materia: REDES DE AREA LOCAL L.I. Homero González Gamiño

2 Objetivo general de la materia:
El alumno configurará ruteadores para la administración y segmentación de redes de área local.

3 Unidades que comprende el curso:
Introducción al enrutamiento. Enrutamiento estático y dinámico. Protocolo RIP Versión 1. VLSM y CIDR. Protocolos de enrutamiento avanzado. Protocolos de estado de enlace.

4 Unidad I.- Introducción al enrutamiento.
Objetivo de la unidad: El alumno realizará una conexión al ruteador para establecer una configuración inicial.

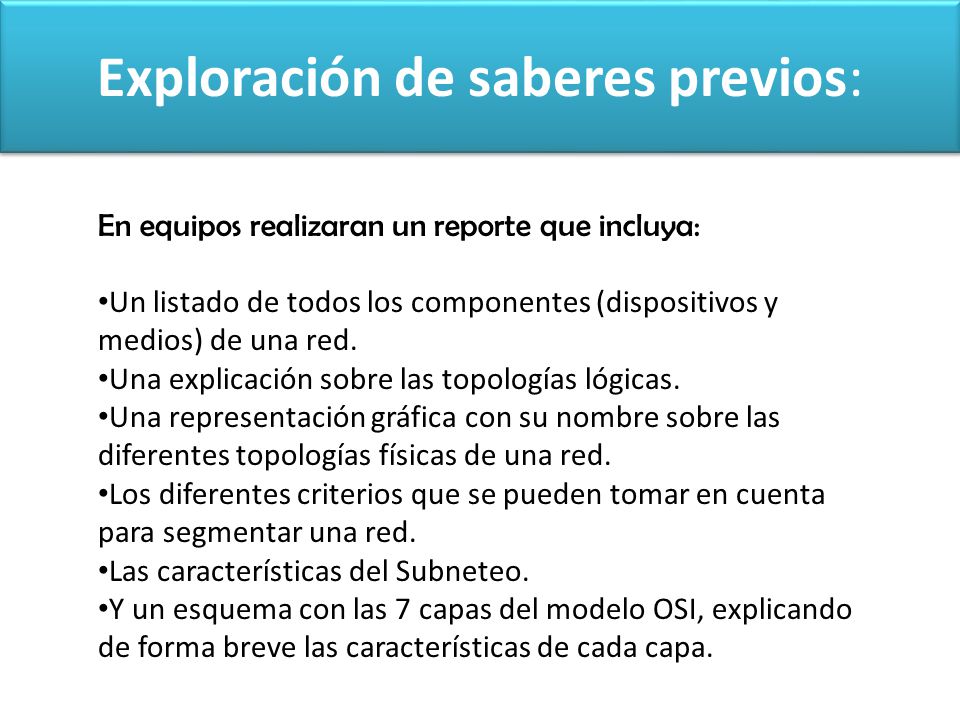

5 Exploración de saberes previos:
En equipos realizaran un reporte que incluya: Un listado de todos los componentes (dispositivos y medios) de una red. Una explicación sobre las topologías lógicas. Una representación gráfica con su nombre sobre las diferentes topologías físicas de una red. Los diferentes criterios que se pueden tomar en cuenta para segmentar una red. Las características del Subneteo. Y un esquema con las 7 capas del modelo OSI, explicando de forma breve las características de cada capa.

6 Introducción al enrutamiento
Vista frontal: El 1841 es un ISR de un costo relativamente bajo diseñado para pequeñas o medianas empresas y sucursales de empresas pequeñas. Combina las características de servicios inalámbricos, seguridad y datos. Los diodos de emisión de luz (LED) indican el estado de conexión de cada puerto.

7 Memoria y CPU del Router
Aunque existen diferentes tipos y modelos de routers, todos tienen los mismos componentes de hardware generales. Según el modelo, esos componentes se encuentran en diferentes lugares dentro del router. La figura muestra el interior de un router Para observar los componentes internos del router, es necesario desatornillar la cubierta metálica y retirarla del router. Normalmente no es necesario abrir el router, a menos que se esté actualizando la memoria.

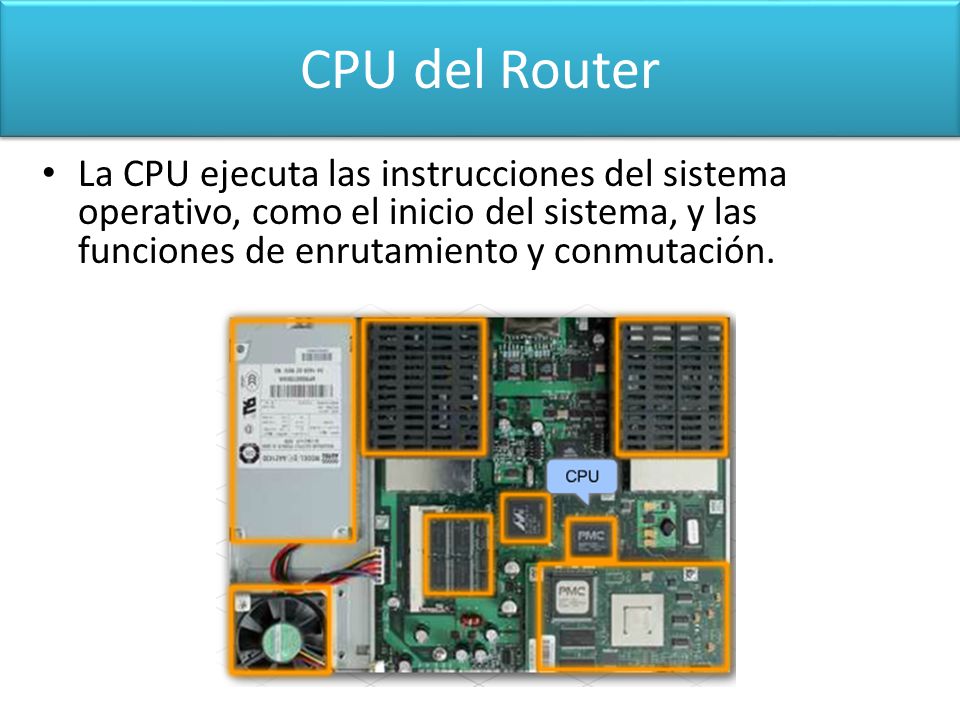

8 CPU del Router La CPU ejecuta las instrucciones del sistema operativo, como el inicio del sistema, y las funciones de enrutamiento y conmutación.

9 Memoria RAM de un Router
La RAM almacena las instrucciones y los datos necesarios que la CPU debe ejecutar. La RAM se usa para almacenar estos componentes: Sistema operativo. Archivo de configuración en ejecución. (running-config). Tabla de enrutamiento IP. Caché ARP. Búfer del paquete.

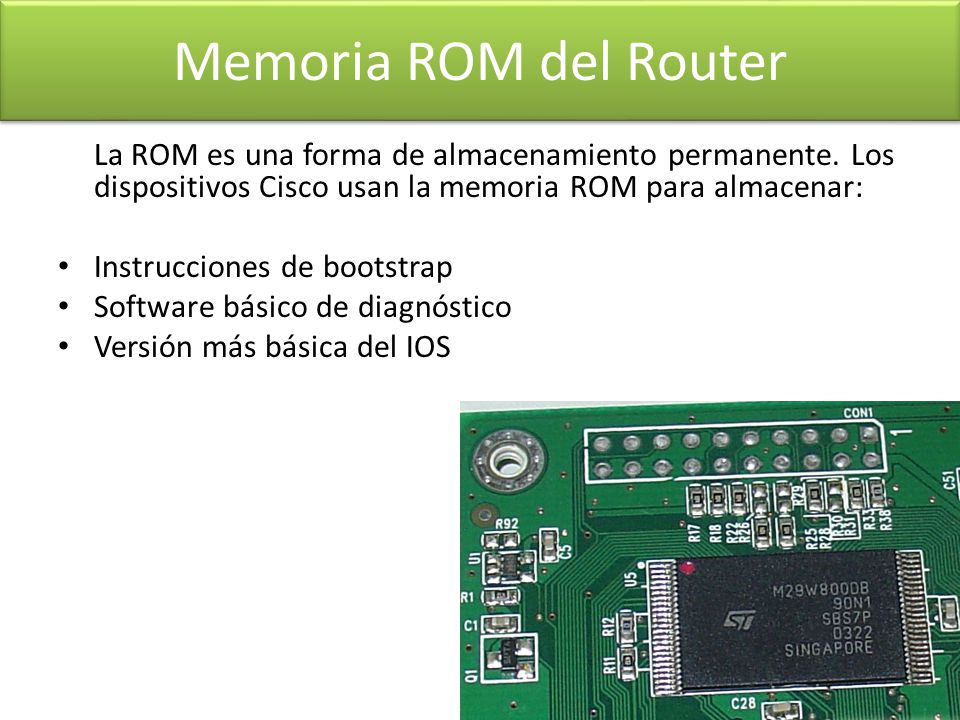

10 Memoria ROM del Router La ROM es una forma de almacenamiento permanente. Los dispositivos Cisco usan la memoria ROM para almacenar: Instrucciones de bootstrap Software básico de diagnóstico Versión más básica del IOS

11 Memoria Flash del Router
La memoria flash se usa como almacenamiento permanente para el sistema operativo, IOS de Cisco. En la mayoría de los routers Cisco, el IOS se almacena en forma permanente en la memoria flash y se copia en la RAM durante el proceso de arranque, donde entonces es ejecutado por la CPU.

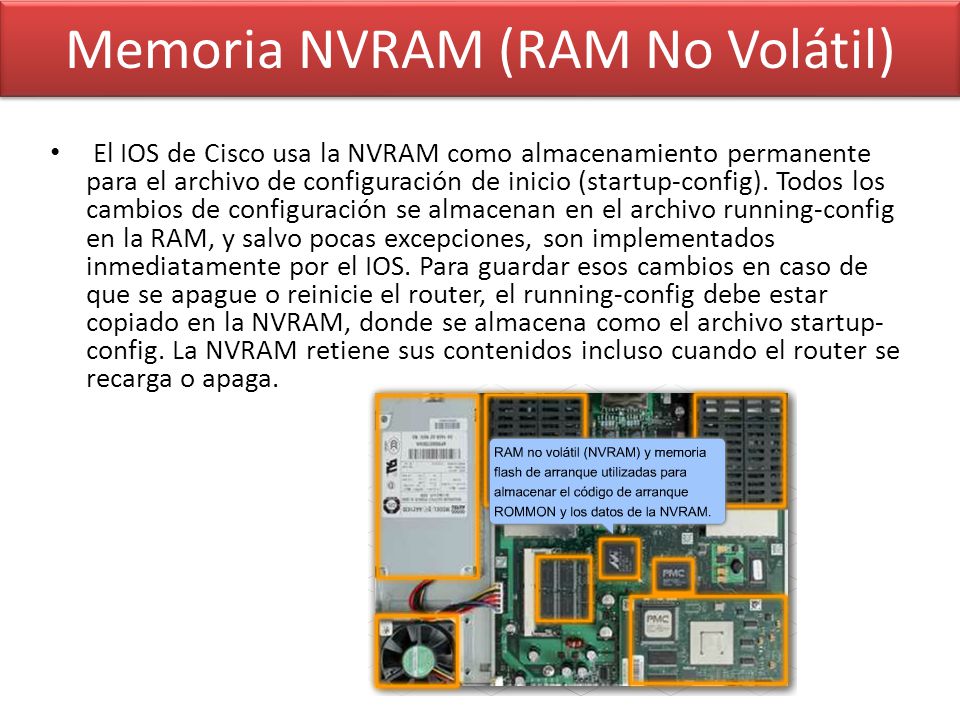

12 Memoria NVRAM (RAM No Volátil)
El IOS de Cisco usa la NVRAM como almacenamiento permanente para el archivo de configuración de inicio (startup-config). Todos los cambios de configuración se almacenan en el archivo running-config en la RAM, y salvo pocas excepciones, son implementados inmediatamente por el IOS. Para guardar esos cambios en caso de que se apague o reinicie el router, el running-config debe estar copiado en la NVRAM, donde se almacena como el archivo startup-config. La NVRAM retiene sus contenidos incluso cuando el router se recarga o apaga.

13 Sistema Operativo Internetwork
El software del sistema operativo que se usa en los routers Cisco se conoce como Sistema Operativo Internetwork (IOS) de Cisco.

14 PROCESO DE ARRANQUE DE UN ROUTER
El proceso de arranque está conformado por cuatro etapas principales: 1. Ejecución de la POST 2. Carga del programa bootstrap 3. Ubicación y carga del software IOS de Cisco 4. Ubicación y carga del archivo de configuración de inicio o ingreso al modo Setup

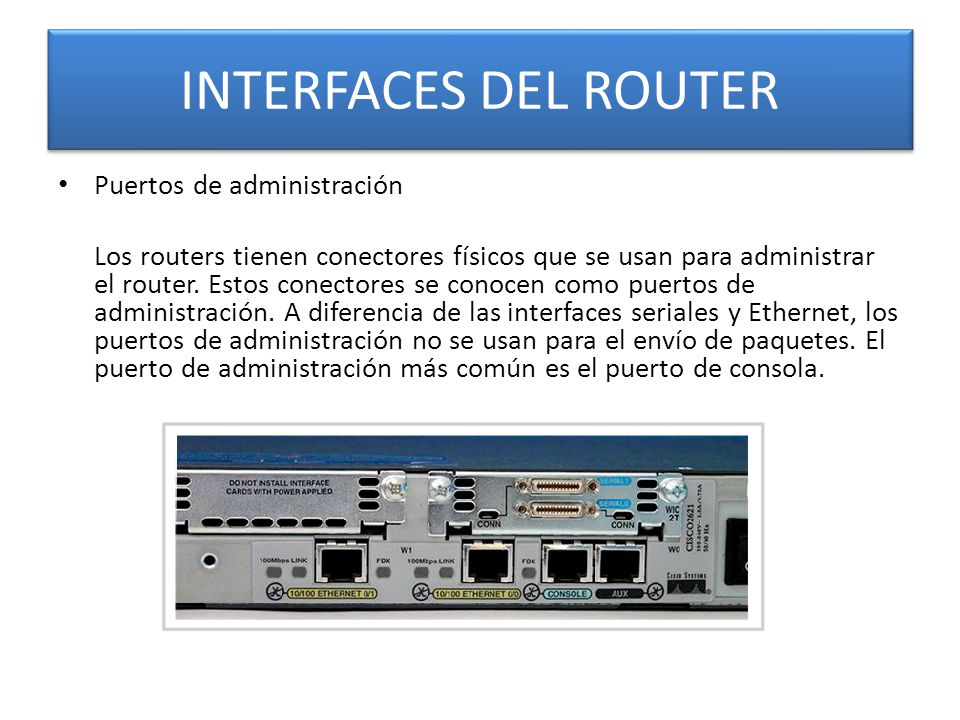

15 INTERFACES DEL ROUTER Puertos de administración
Los routers tienen conectores físicos que se usan para administrar el router. Estos conectores se conocen como puertos de administración. A diferencia de las interfaces seriales y Ethernet, los puertos de administración no se usan para el envío de paquetes. El puerto de administración más común es el puerto de consola.

16 INTERFACES DEL ROUTER Otro puerto de administración es el puerto auxiliar. No todos los routers cuentan con un puerto auxiliar. A veces el puerto auxiliar puede usarse de maneras similares al puerto de consola. También puede usarse para conectar un módem. No se usarán puertos auxiliares en este curso de estudio.

17 INTERFACES DEL ROUTER INTERFACES LAN
Como su nombre lo indica, las interfaces LAN se utilizan para conectar el router a la LAN, así como una NIC Ethernet de la PC se utiliza para conectar la PC a la LAN Ethernet. Del mismo modo que la NIC Ethernet de la PC, la interfaz Ethernet del router también tiene una dirección MAC de Capa 2 y forma parte de la LAN Ethernet al igual que cualquier otro host en esa LAN.

18 INTERFACES DEL ROUTER Interfaces WAN
Las interfaces WAN se usan para conectar los routers a redes externas, generalmente a través de distancias geográficas más extensas. La encapsulación de Capa 2 puede ser de diferentes tipos, como PPP, Frame Relay y HDLC (Control de enlace de datos de alto nivel). Al igual que las interfaces LAN, cada interfaz WAN tiene su propia dirección IP y máscara de subred, que la identifica como miembro de una red específica.

19 INTERFACES DEL ROUTER Las direcciones MAC se usan en interfaces LAN, como Ethernet, y no se usan en interfaces WAN

20 Actividad 1.1.5.3 cableado de dispositivos
Use la actividad del Packet Tracer para practicar la selección del cable correcto para conectar dispositivos.

21 Actividad 1.2.1 conexión e identificación de dispositivos

22 LA INTERFAZ DE LINEA DE COMANDOS (CLI)
Desde aquí podemos registrarnos con la contraseña de usuario, si lo deseamos, o aplicar la contraseña en el modo privilegiado. Además, podemos conocer los comandos básicos y más importantes a la hora de configurar un router y las verificaciones de sintaxis.

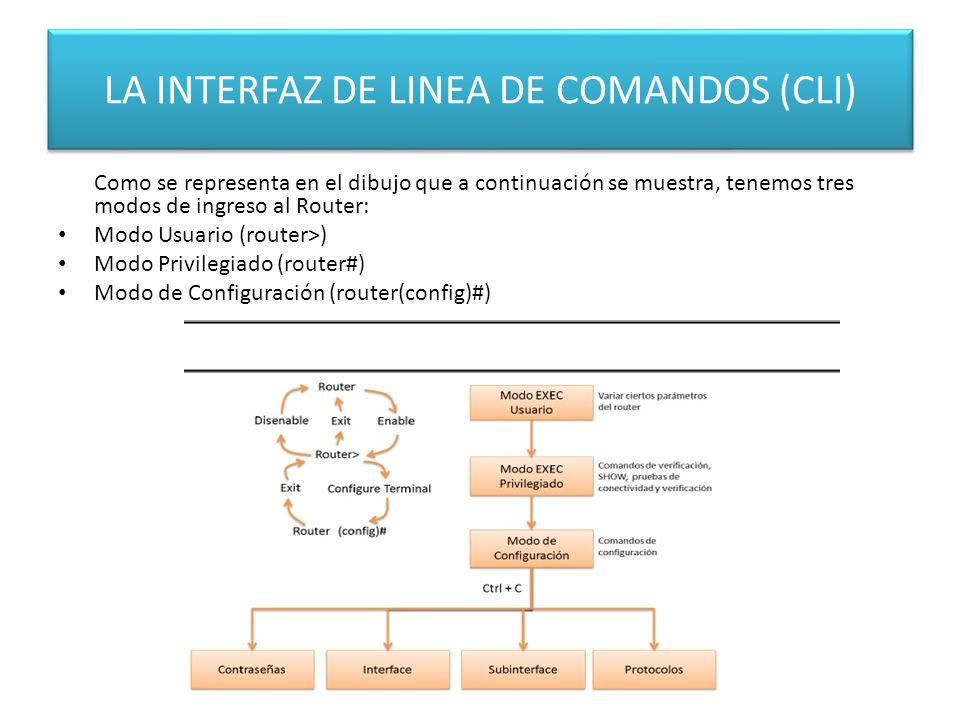

23 LA INTERFAZ DE LINEA DE COMANDOS (CLI)
Como se representa en el dibujo que a continuación se muestra, tenemos tres modos de ingreso al Router: Modo Usuario (router>) Modo Privilegiado (router#) Modo de Configuración (router(config)#)

24 LA INTERFAZ DE LINEA DE COMANDOS (CLI)
MODO USUARIO En el modo Usuario podemos realizar tareas comunes, como verificar el estado. Desde este modo no podemos cambiar la configuración de router. Con la tecla ? nos aparece una lista con todos los comandos que se utilizan en este modo.

25 LA INTERFAZ DE LINEA DE COMANDOS (CLI)
MODO PRIVILEGIADO Dentro del Modo Privilegiado podemos realizar tareas comunes y cambiar la configuración del router. Para acceder a este modo de comandos, primero debemos activarlo, en el indicador > escribimos ENABLE y nos va a quedar en el modo Router#. Con la tecla ? nos aparece una lista con todos los comandos que se utilizan en este modo.

26 LA INTERFAZ DE LINEA DE COMANDOS (CLI)
MODO DE CONFIGURACION Dentro del Modo de Configuración podemos realizar todas las configuraciones del router. Para acceder a este modo de comandos, primero debemos activarlo, en el indicador # y escribir CONFIGURE TERMINAL. De esta manera ingresamos al Modo router(config)#. Con la tecla ? nos aparece una lista con todos los comandos que se utilizan en este modo.

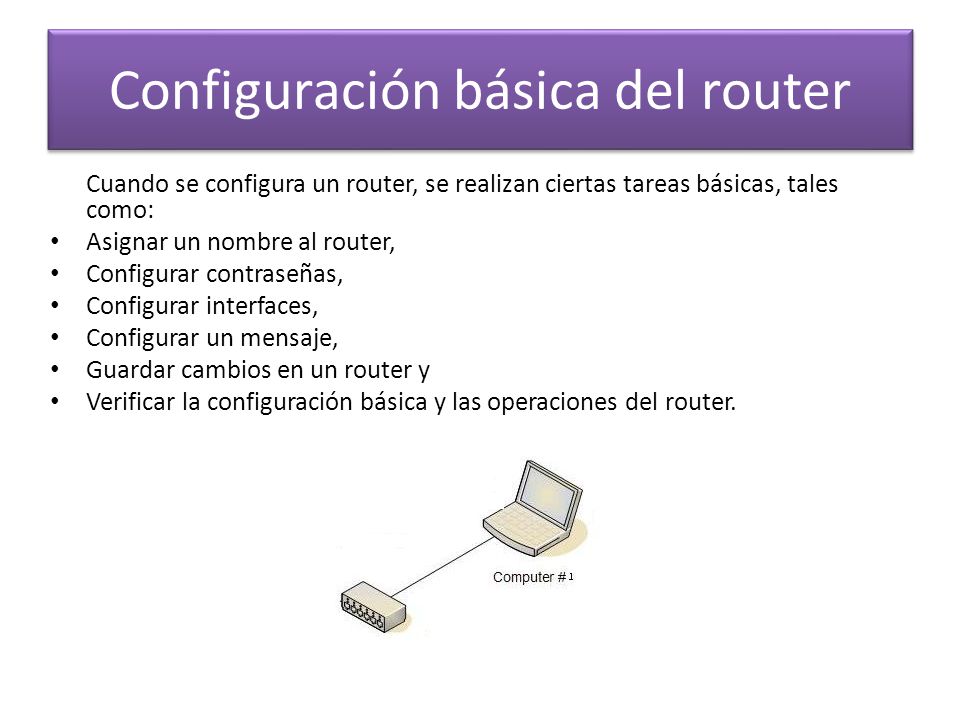

27 Configuración básica del router
Cuando se configura un router, se realizan ciertas tareas básicas, tales como: Asignar un nombre al router, Configurar contraseñas, Configurar interfaces, Configurar un mensaje, Guardar cambios en un router y Verificar la configuración básica y las operaciones del router.

28 Configuración básica del router Nombre de hosts
En primer lugar, ingrese al modo de configuración global. Router>enable Router# Router#config t Luego, asigne un nombre de host único al router. Router(config)#hostname R1 R1(config)#

29 Configuración básica del router Contraseñas
configure una contraseña que se usará para ingresar en el modo EXEC privilegiado. En nuestro entorno de laboratorio, usaremos la contraseña class. Sin embargo, en entornos de producción, los routers deben tener contraseñas seguras. Router(config)#enable secret class

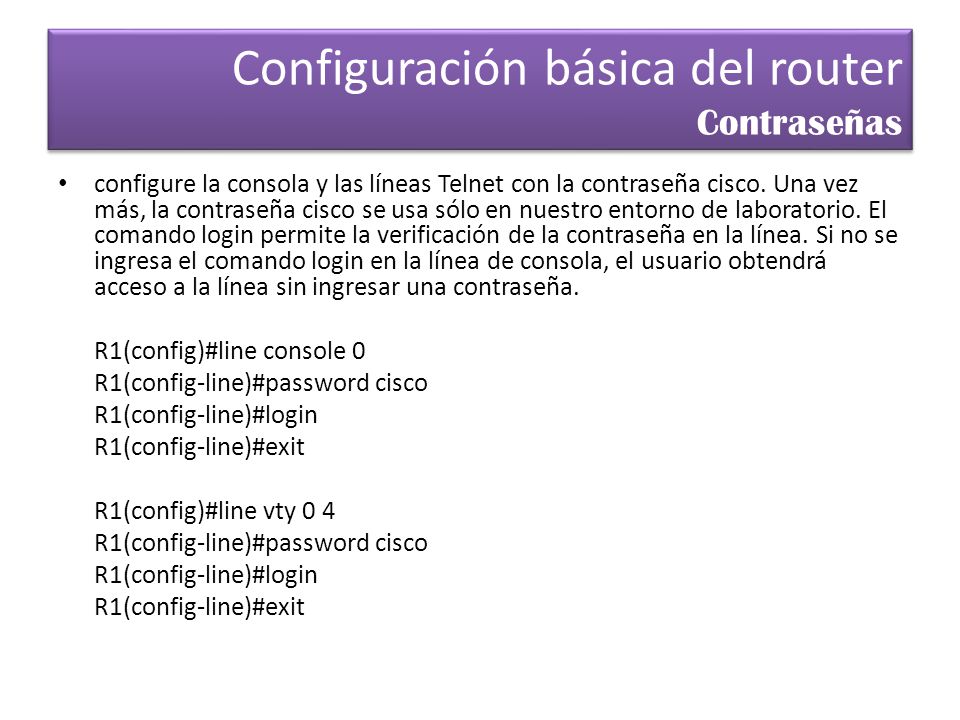

30 Configuración básica del router Contraseñas
configure la consola y las líneas Telnet con la contraseña cisco. Una vez más, la contraseña cisco se usa sólo en nuestro entorno de laboratorio. El comando login permite la verificación de la contraseña en la línea. Si no se ingresa el comando login en la línea de consola, el usuario obtendrá acceso a la línea sin ingresar una contraseña. R1(config)#line console 0 R1(config-line)#password cisco R1(config-line)#login R1(config-line)#exit R1(config)#line vty 0 4

31 Configuración básica del router Mensajes
Desde el modo de configuración global, configure el aviso de mensaje del día (motd). Al comienzo y al final del mensaje se usa un carácter delimitador, como por ejemplo "#". El delimitador permite configurar un mensaje de varias líneas, como se muestra aquí. R1(config)#banner motd # Enter TEXT message. End with the character '#'. ****************************************** WARNING!! Unauthorized Access Prohibited!! #

32 Configuración básica del router Configuración de la interfaz del router
A continuación se configurarán las interfaces individuales del router con direcciones IP y otra información. En primer lugar, ingrese en el modo de configuración de interfaz especificando el número y el tipo de interfaz. A continuación, configure la dirección IP y la máscara de subred: R1(config)#interface Serial0/0 R1(config-if)#ip address R1(config-if)#description Link to R2 R1(config-if)#no shutdown R1(config-if)#clock rate 64000

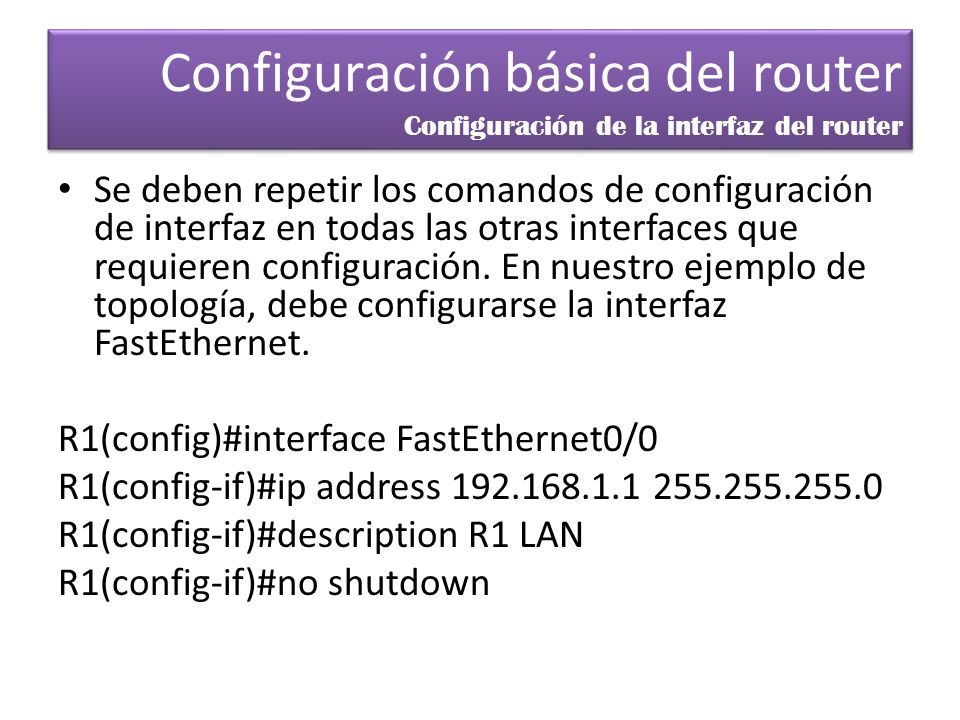

33 Configuración básica del router Configuración de la interfaz del router
Se deben repetir los comandos de configuración de interfaz en todas las otras interfaces que requieren configuración. En nuestro ejemplo de topología, debe configurarse la interfaz FastEthernet. R1(config)#interface FastEthernet0/0 R1(config-if)#ip address R1(config-if)#description R1 LAN R1(config-if)#no shutdown

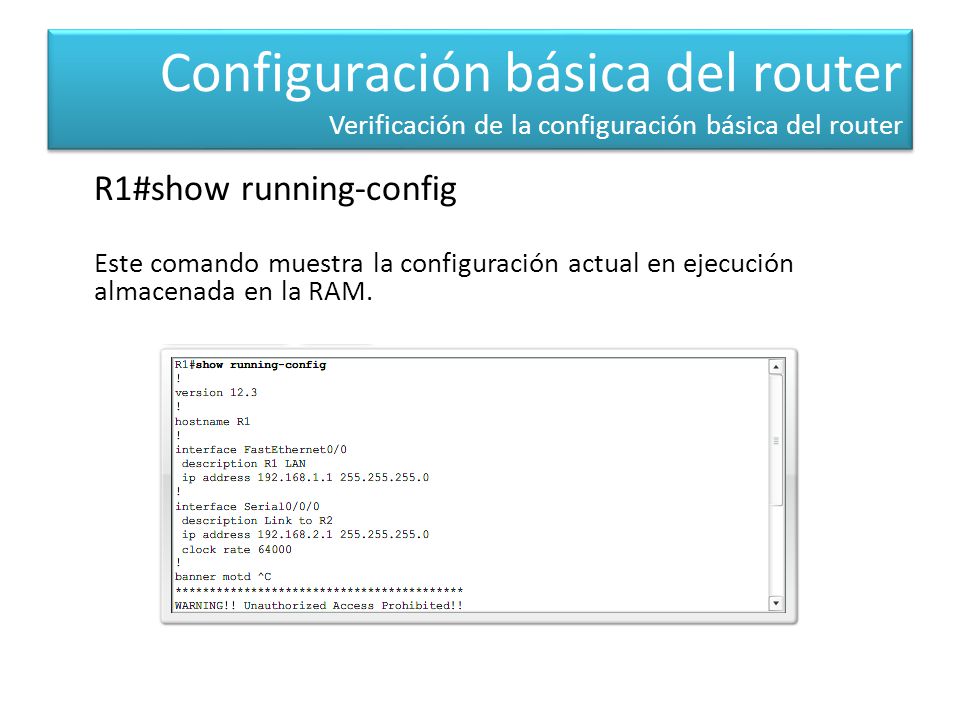

34 Configuración básica del router Verificación de la configuración básica del router
R1#show running-config Este comando muestra la configuración actual en ejecución almacenada en la RAM.

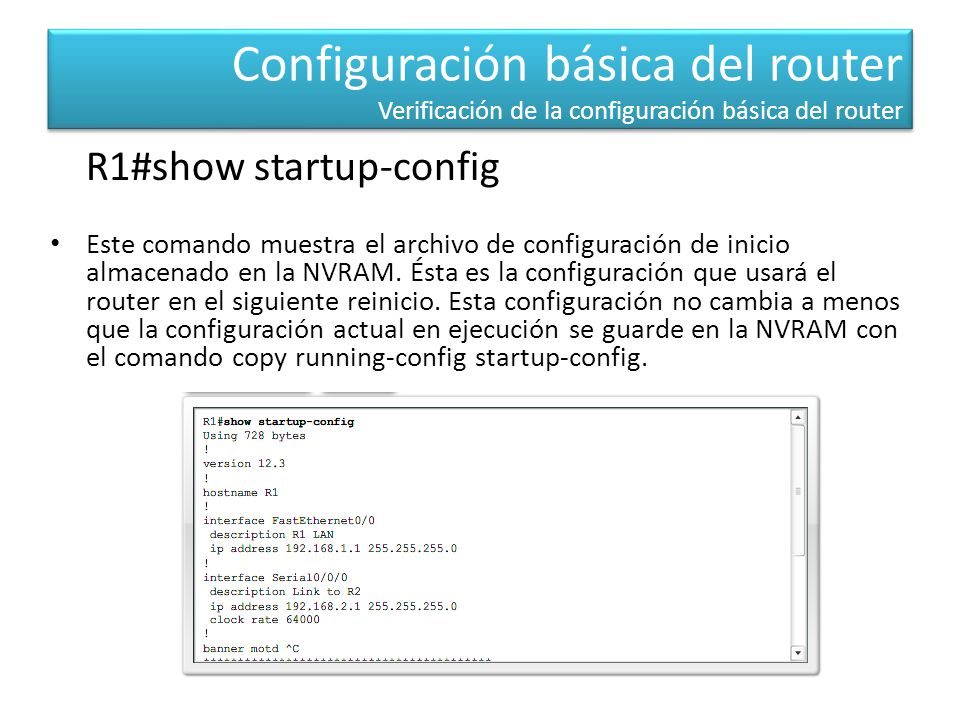

35 Configuración básica del router Verificación de la configuración básica del router
R1#show startup-config Este comando muestra el archivo de configuración de inicio almacenado en la NVRAM. Ésta es la configuración que usará el router en el siguiente reinicio. Esta configuración no cambia a menos que la configuración actual en ejecución se guarde en la NVRAM con el comando copy running-config startup-config.

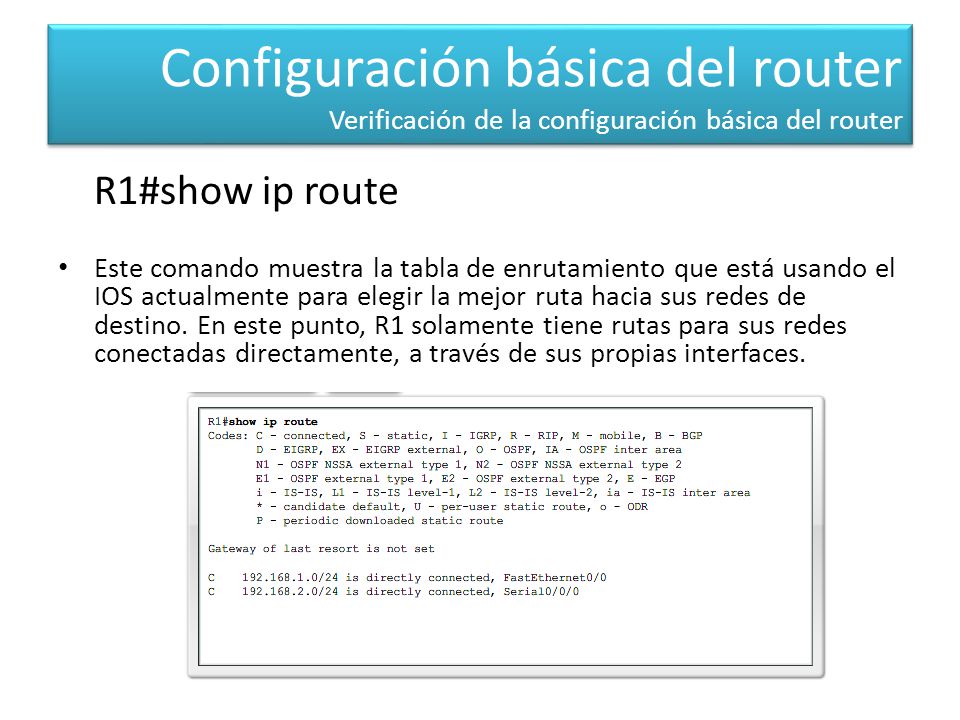

36 Configuración básica del router Verificación de la configuración básica del router
R1#show ip route Este comando muestra la tabla de enrutamiento que está usando el IOS actualmente para elegir la mejor ruta hacia sus redes de destino. En este punto, R1 solamente tiene rutas para sus redes conectadas directamente, a través de sus propias interfaces.

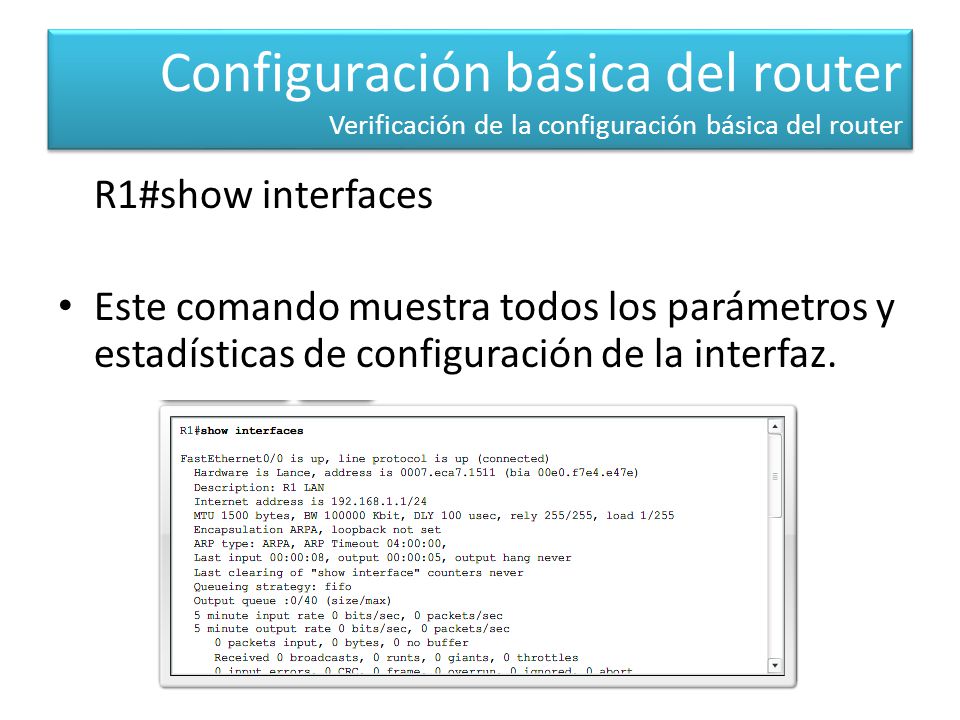

37 Configuración básica del router Verificación de la configuración básica del router
R1#show interfaces Este comando muestra todos los parámetros y estadísticas de configuración de la interfaz.

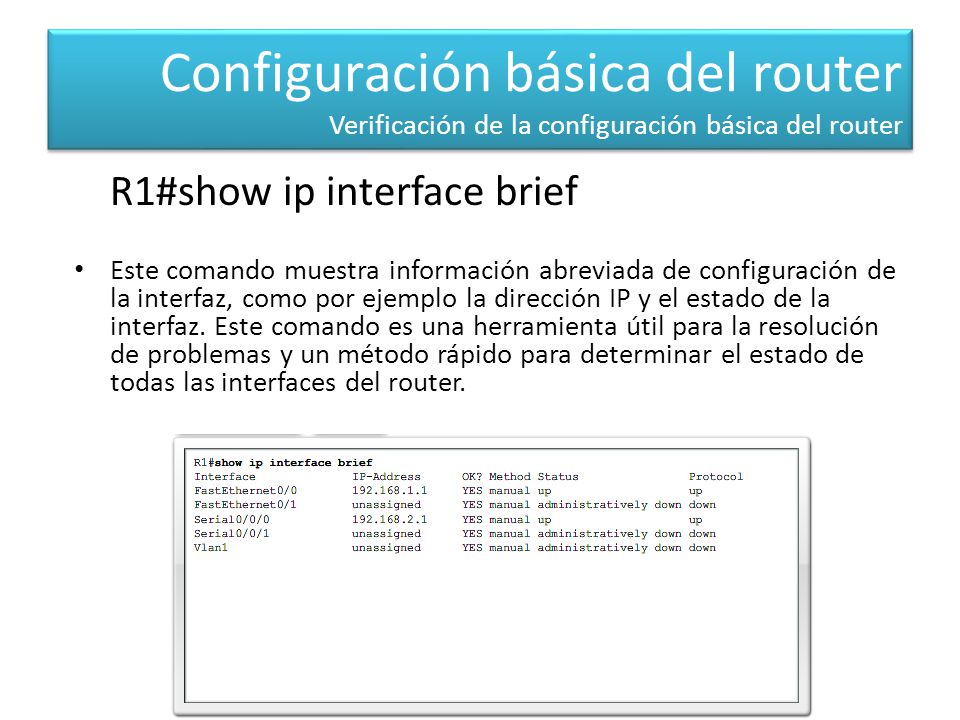

38 Configuración básica del router Verificación de la configuración básica del router
R1#show ip interface brief Este comando muestra información abreviada de configuración de la interfaz, como por ejemplo la dirección IP y el estado de la interfaz. Este comando es una herramienta útil para la resolución de problemas y un método rápido para determinar el estado de todas las interfaces del router.

39 1.2.2 Configurar y verificar el router R1
