1 Análisis de flujo, teorías de colas y simulación
Gestión de Procesos y Servicios

2 Análisis de flujo

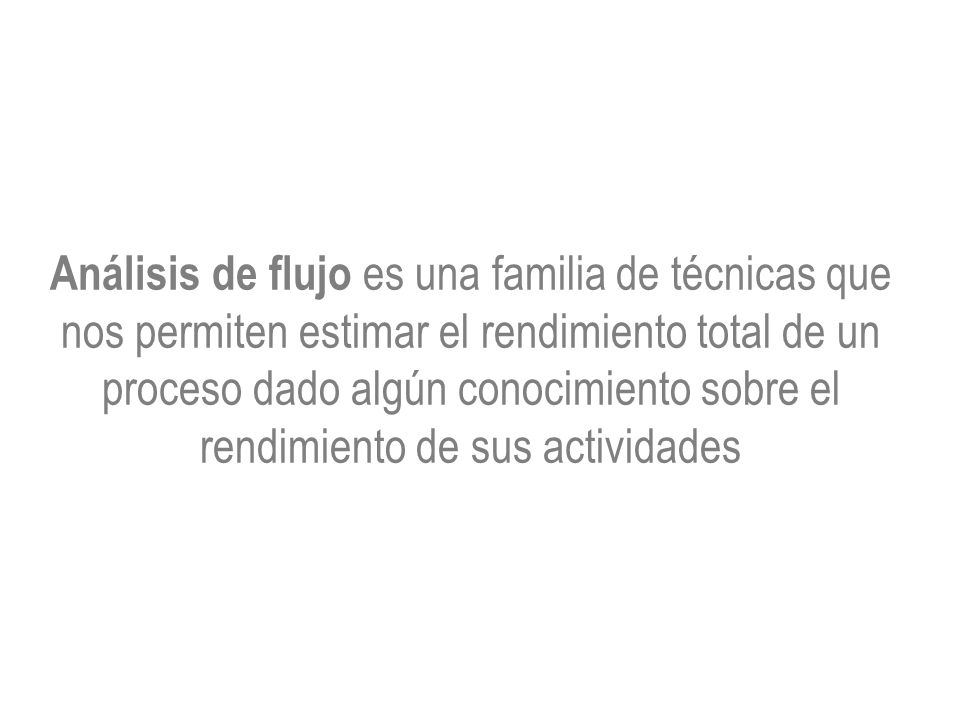

3 Análisis de flujo es una familia de técnicas que nos permiten estimar el rendimiento total de un proceso dado algún conocimiento sobre el rendimiento de sus actividades

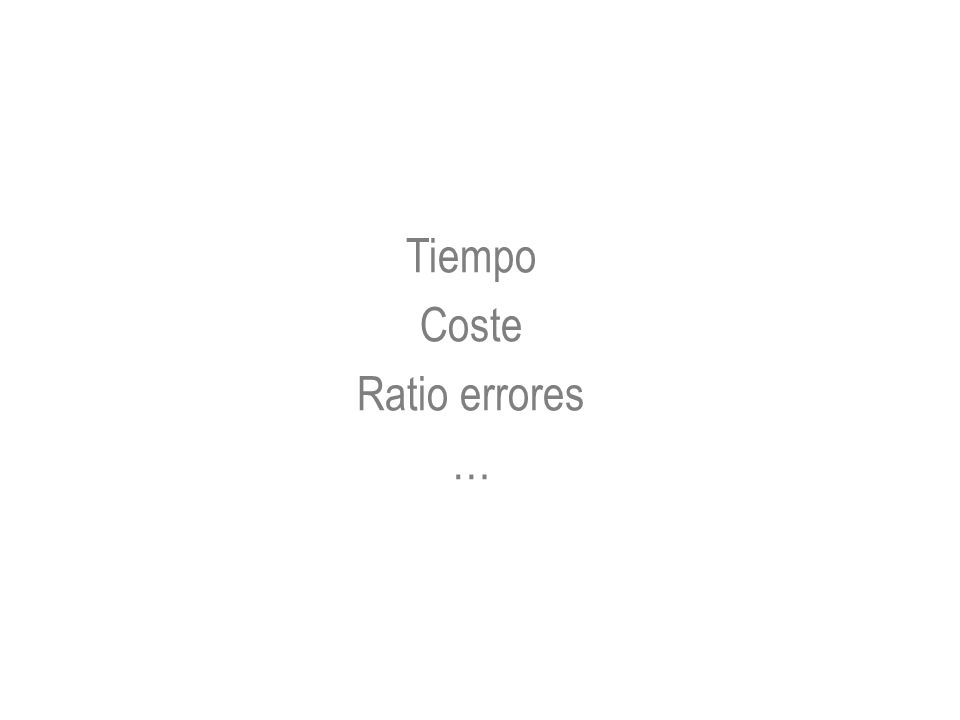

4 Tiempo Coste Ratio errores …

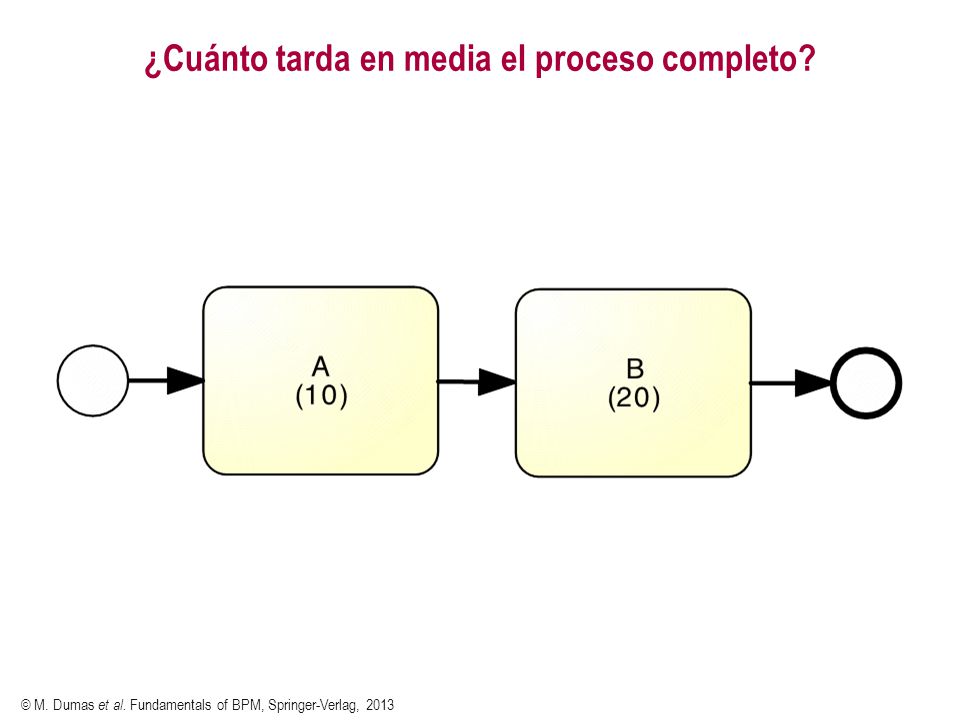

5 ¿Cuánto tarda en media el proceso completo?
© M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

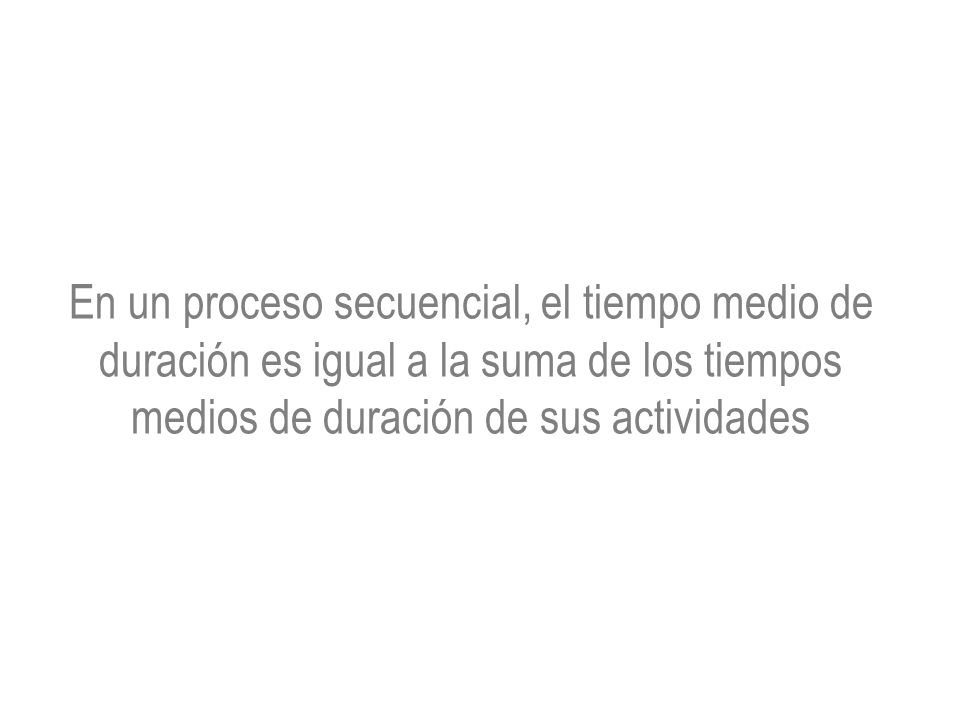

6 En un proceso secuencial, el tiempo medio de duración es igual a la suma de los tiempos medios de duración de sus actividades

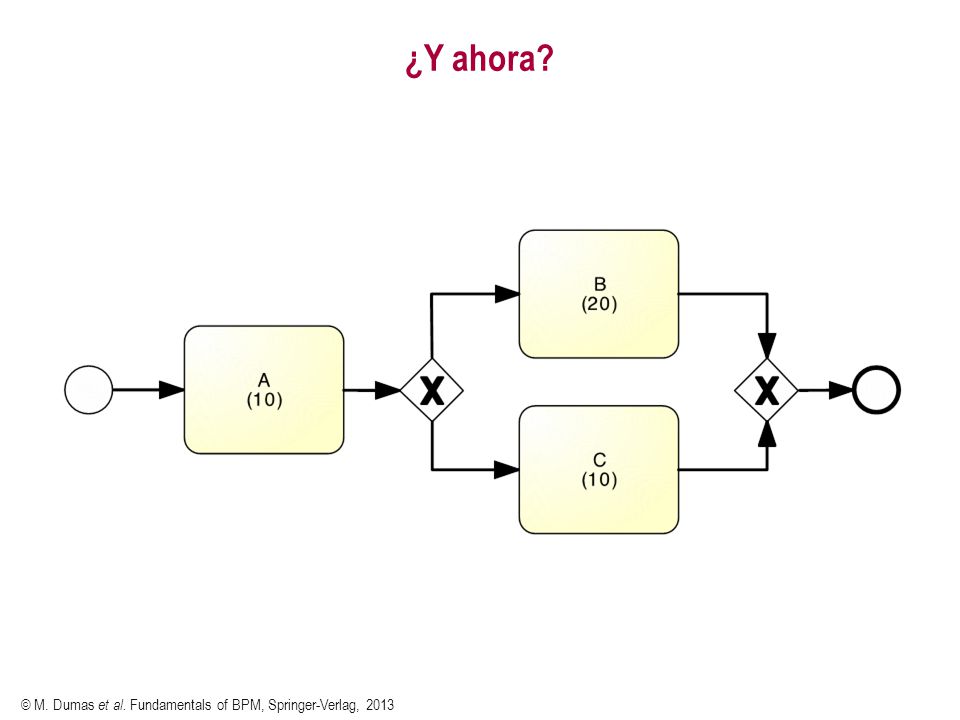

7 ¿Y ahora? © M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

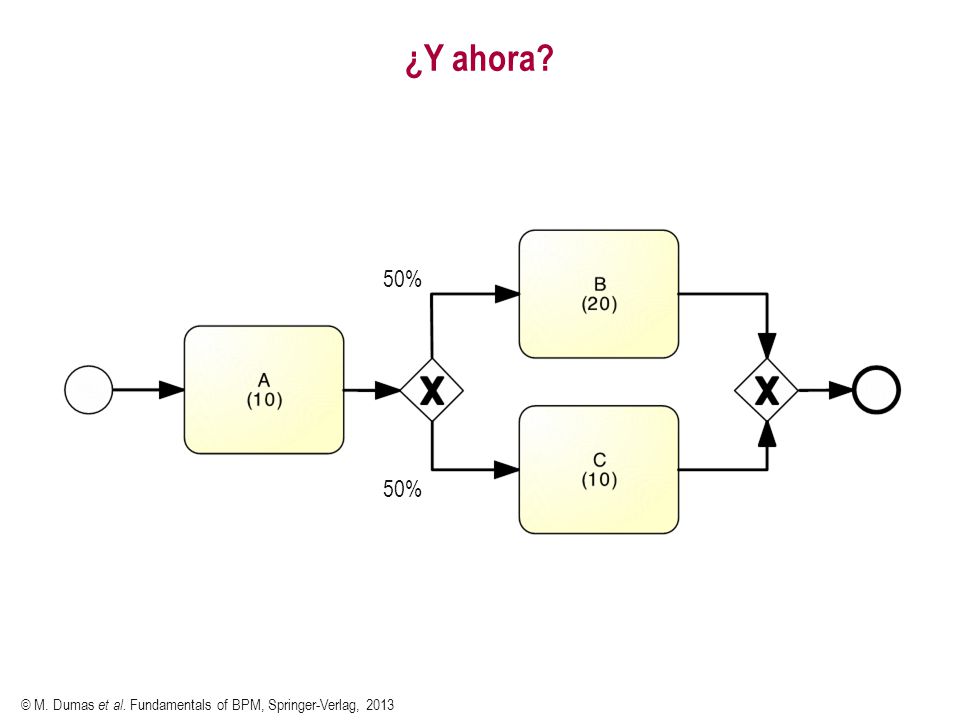

8 ¿Y ahora? 50% 50% © M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

9 ¿Y ahora? 90% 10% © M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

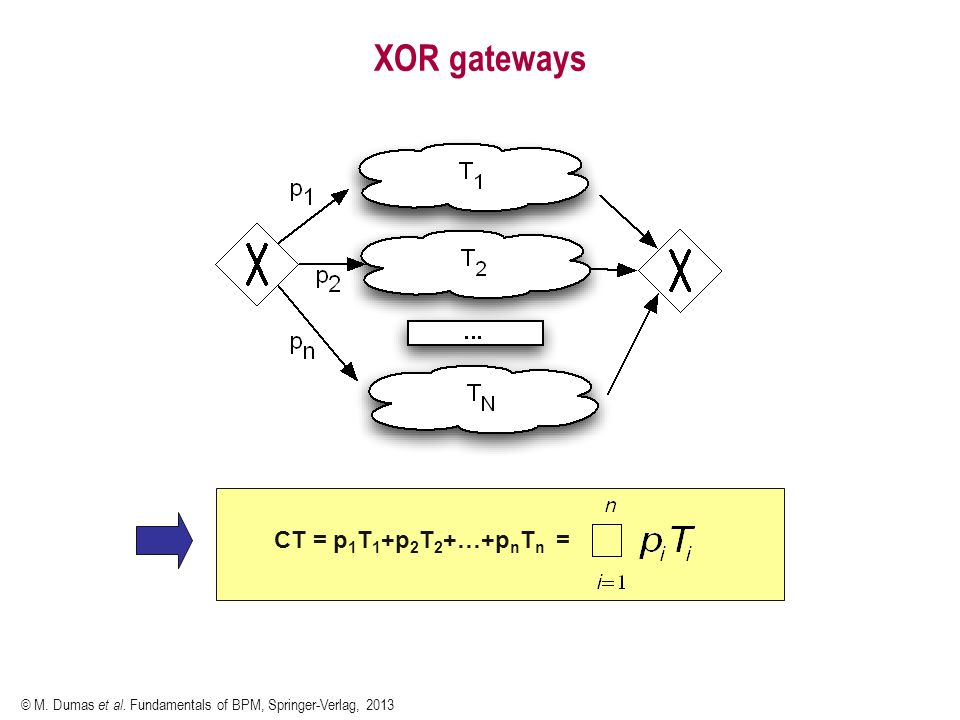

10 XOR gateways CT = p1T1+p2T2+…+pnTn =
© M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

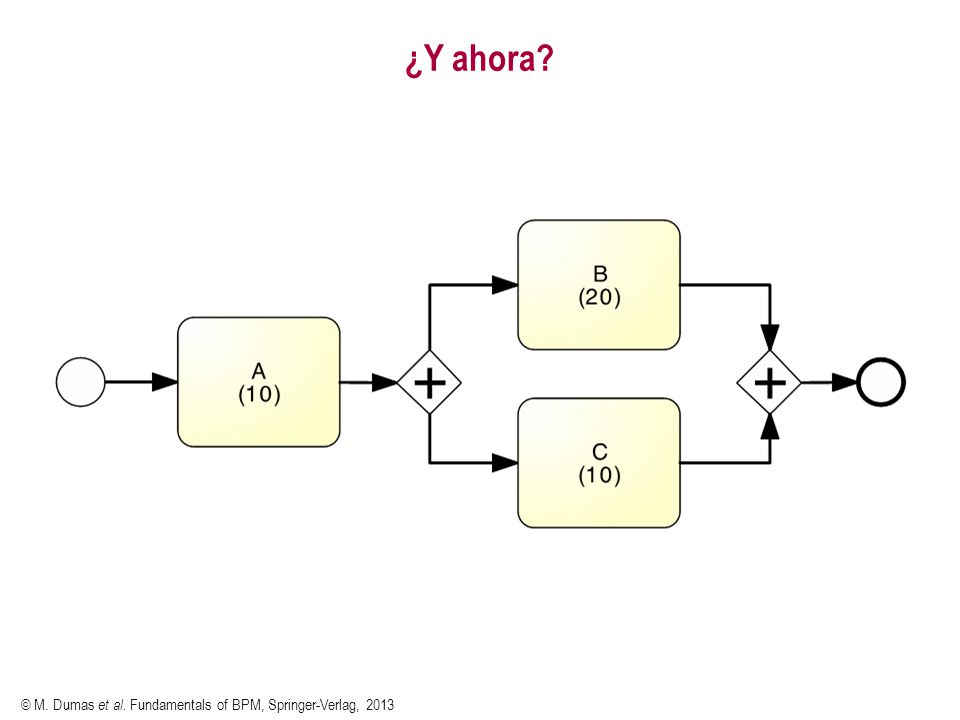

11 ¿Y ahora? © M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

12 AND gateways CTparallel = Max{T1, T2,…, TM}
© M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

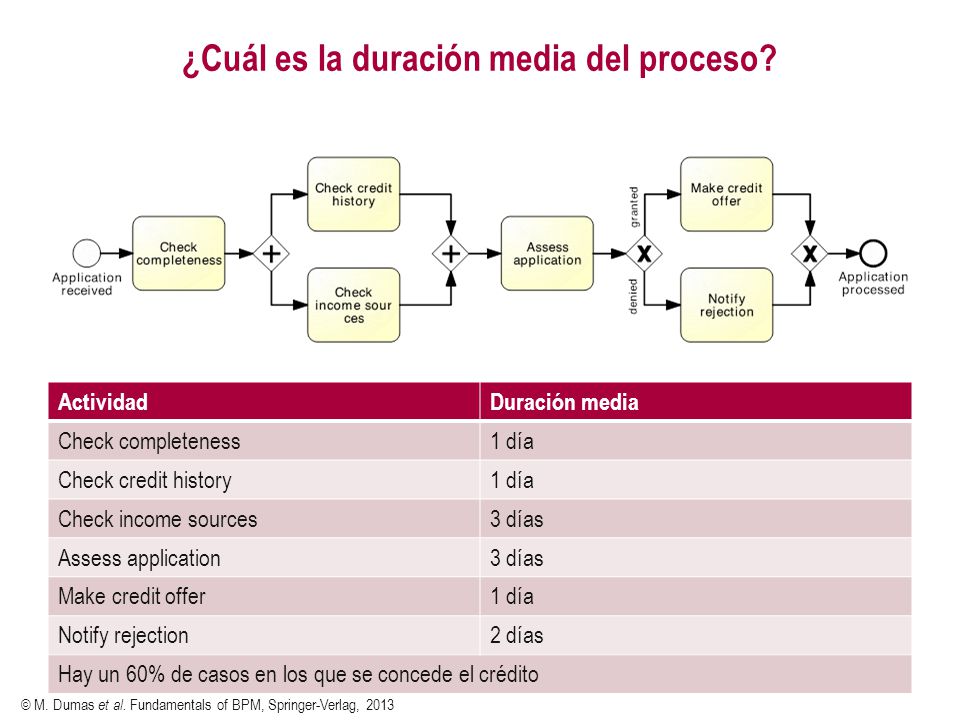

13 ¿Cuál es la duración media del proceso?
Actividad Duración media Check completeness 1 día Check credit history Check income sources 3 días Assess application Make credit offer Notify rejection 2 días Hay un 60% de casos en los que se concede el crédito © M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

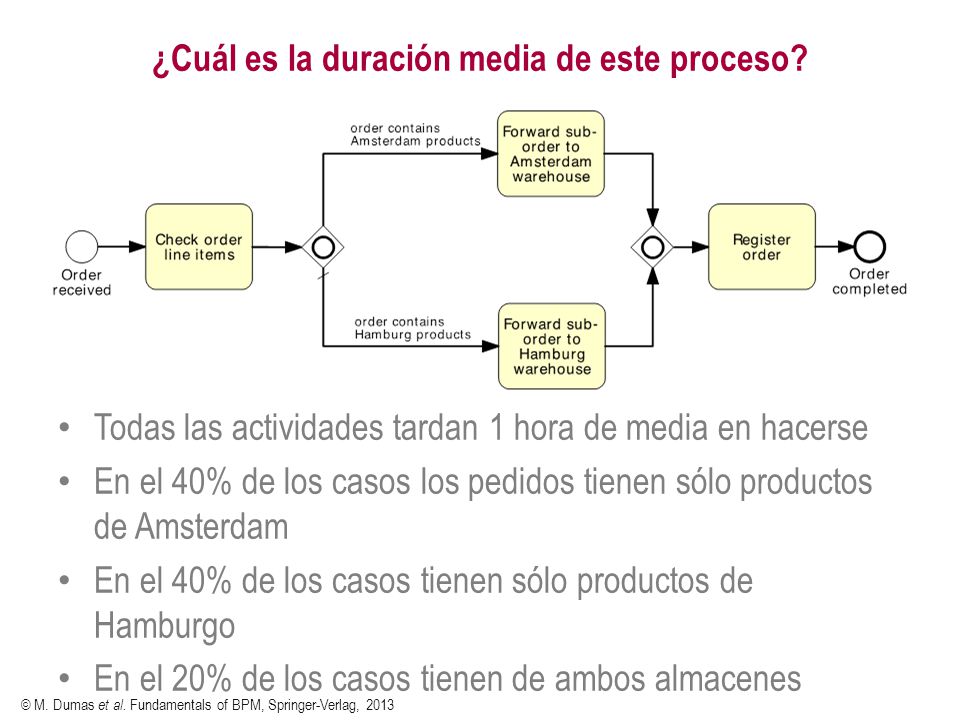

14 ¿Cuál es la duración media de este proceso?
Todas las actividades tardan 1 hora de media en hacerse En el 40% de los casos los pedidos tienen sólo productos de Amsterdam En el 40% de los casos tienen sólo productos de Hamburgo En el 20% de los casos tienen de ambos almacenes © M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

15 ¿Cuál sería la regla general para los OR gateways?

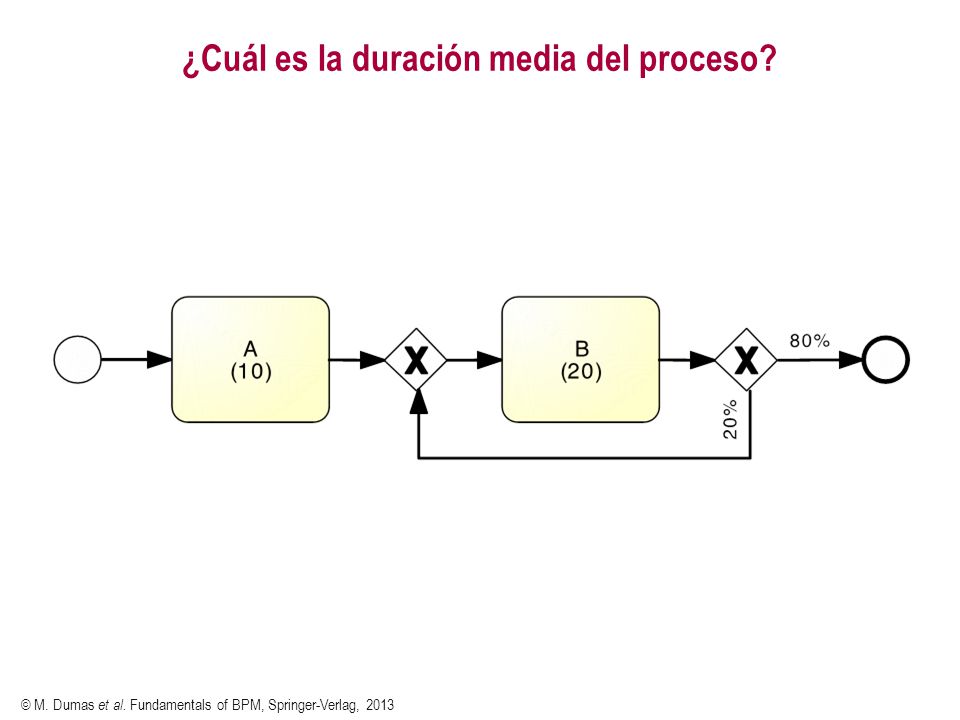

16 ¿Cuál es la duración media del proceso?
© M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

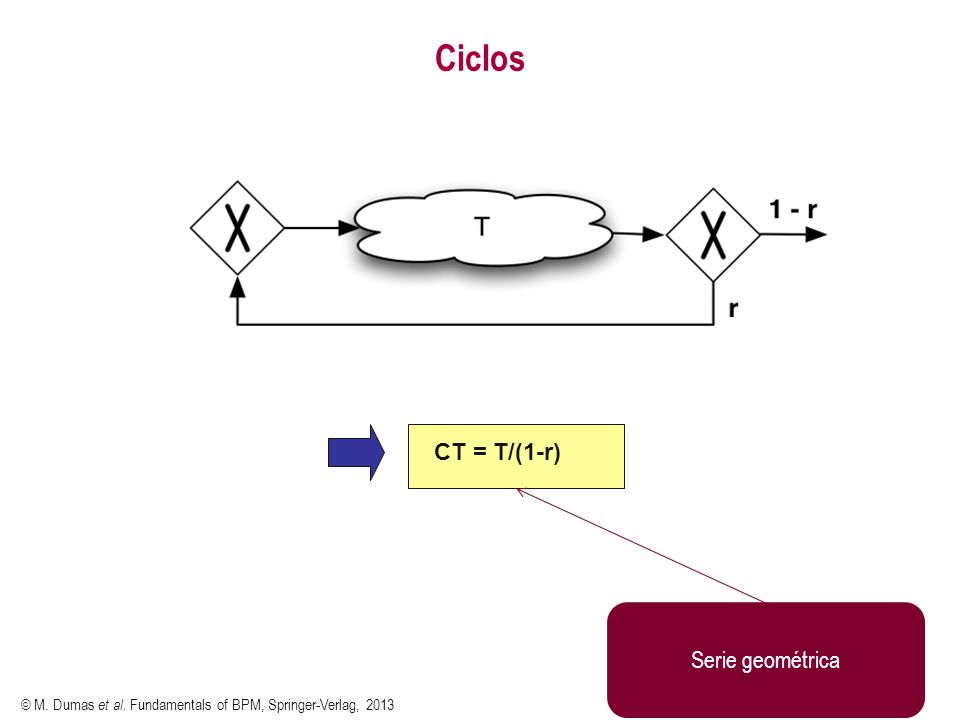

17 Ciclos CT = T/(1-r) Serie geométrica
© M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

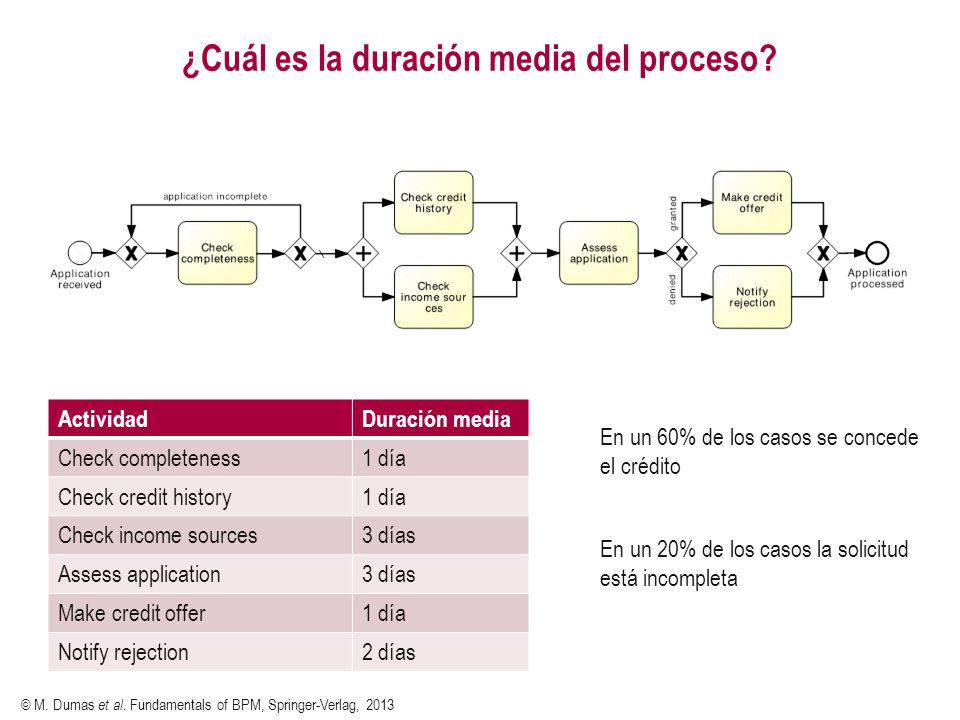

18 ¿Cuál es la duración media del proceso?
Actividad Duración media Check completeness 1 día Check credit history Check income sources 3 días Assess application Make credit offer Notify rejection 2 días En un 60% de los casos se concede el crédito En un 20% de los casos la solicitud está incompleta © M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

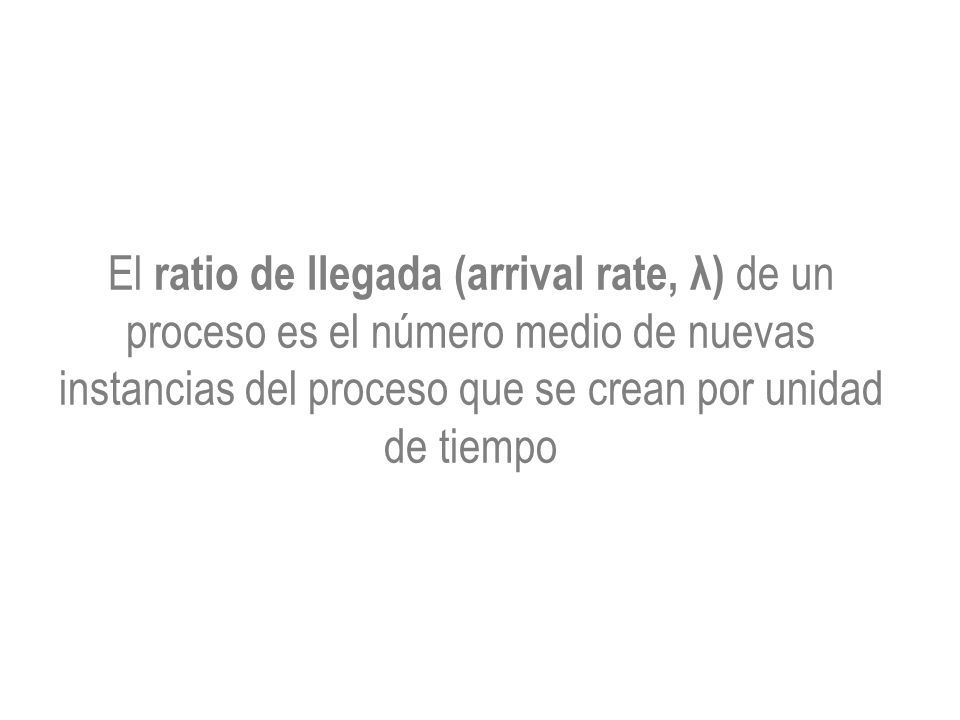

19 El ratio de llegada (arrival rate, λ) de un proceso es el número medio de nuevas instancias del proceso que se crean por unidad de tiempo

20 El Work-In-Process (WIP) es el número medio de instancias de un proceso que están activas (no han terminado) en un instante de tiempo.

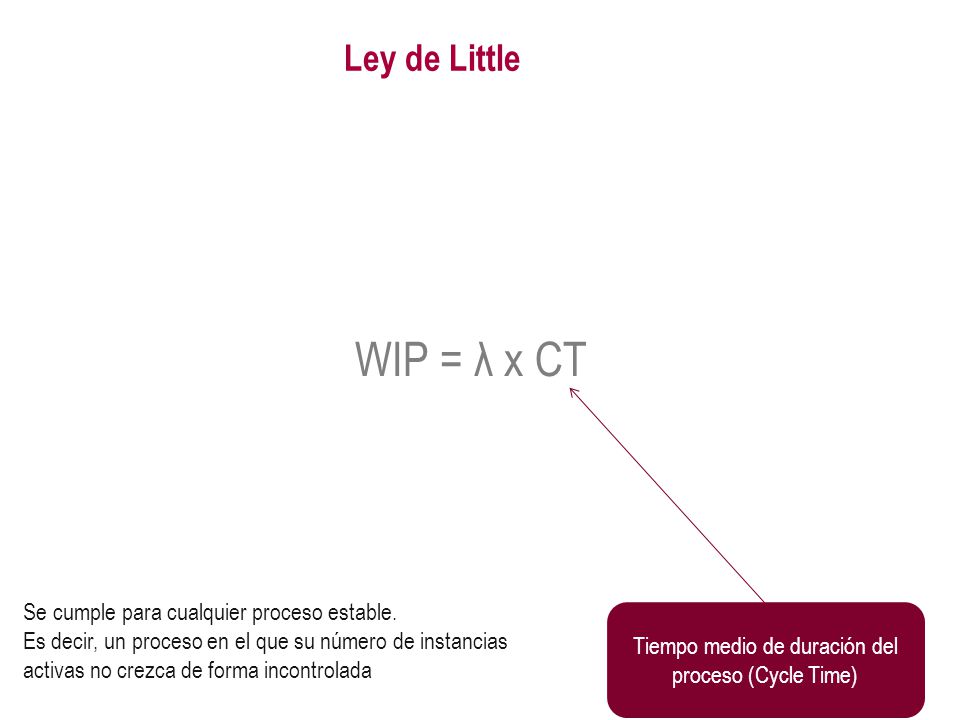

21 Tiempo medio de duración del proceso (Cycle Time)
Ley de Little WIP = λ x CT Se cumple para cualquier proceso estable. Es decir, un proceso en el que su número de instancias activas no crezca de forma incontrolada Tiempo medio de duración del proceso (Cycle Time)

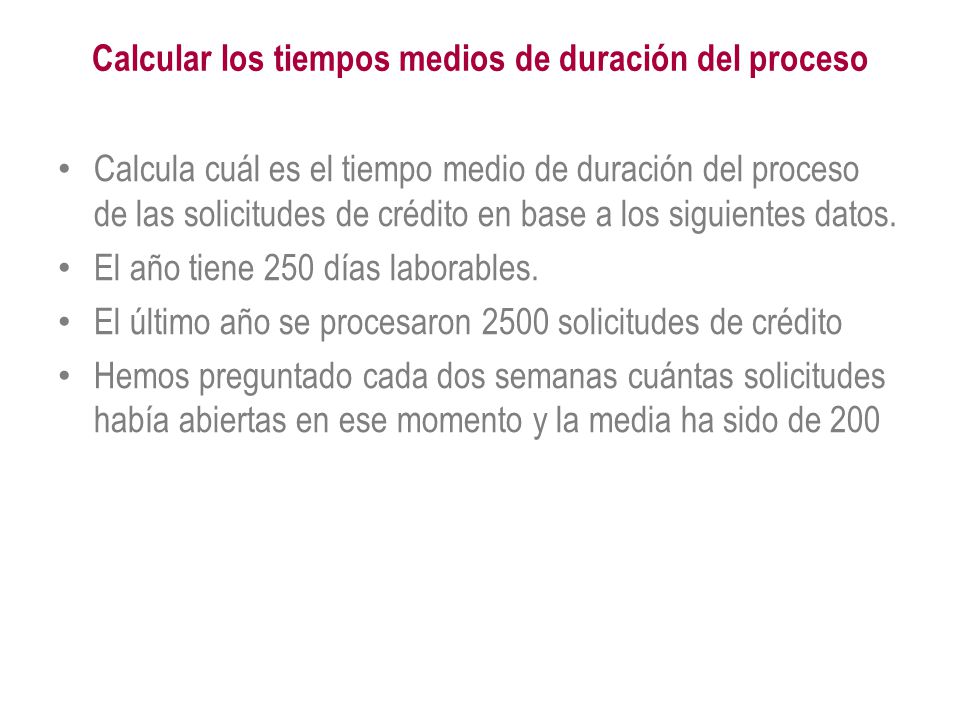

22 Calcular los tiempos medios de duración del proceso
Calcula cuál es el tiempo medio de duración del proceso de las solicitudes de crédito en base a los siguientes datos. El año tiene 250 días laborables. El último año se procesaron 2500 solicitudes de crédito Hemos preguntado cada dos semanas cuántas solicitudes había abiertas en ese momento y la media ha sido de 200 Número de solicitudes por día = 10 Cycle time = WIP/lambda = 200/10 = 20

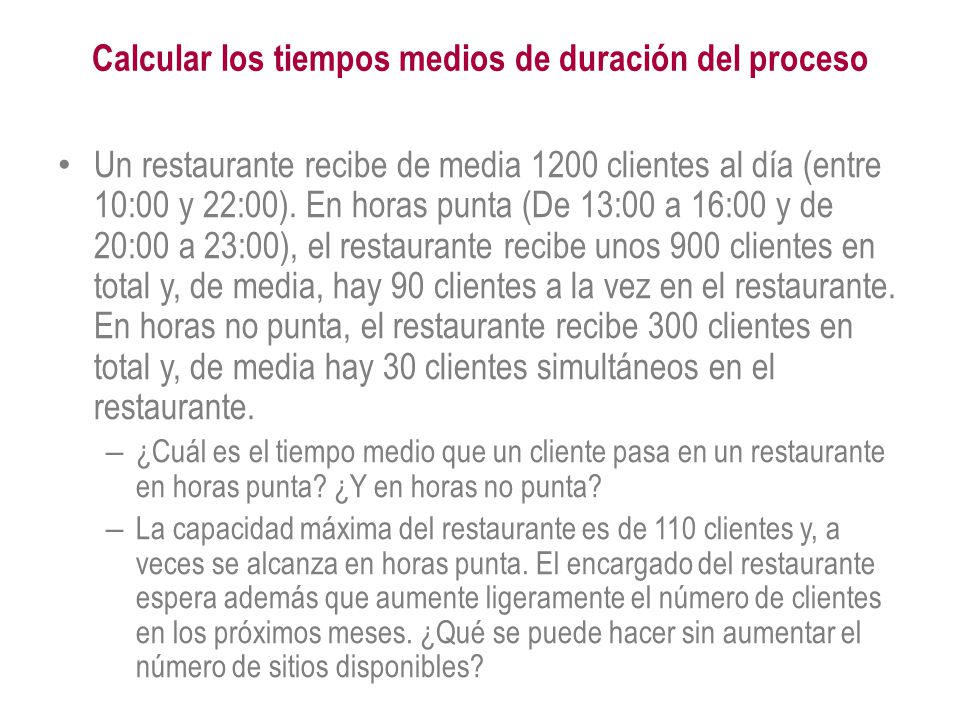

23 Calcular los tiempos medios de duración del proceso
Un restaurante recibe de media 1200 clientes al día (entre 10:00 y 22:00). En horas punta (De 13:00 a 16:00 y de 20:00 a 23:00), el restaurante recibe unos 900 clientes en total y, de media, hay 90 clientes a la vez en el restaurante. En horas no punta, el restaurante recibe 300 clientes en total y, de media hay 30 clientes simultáneos en el restaurante. ¿Cuál es el tiempo medio que un cliente pasa en un restaurante en horas punta? ¿Y en horas no punta? La capacidad máxima del restaurante es de 110 clientes y, a veces se alcanza en horas punta. El encargado del restaurante espera además que aumente ligeramente el número de clientes en los próximos meses. ¿Qué se puede hacer sin aumentar el número de sitios disponibles? 900 clientes / 6 horas = 150 clientes/hora = lambda WIP = 90 en hora punta CT = 90/150=0.6 horas (36 minutos) Non-peak: Lambda = 300/6 = 50 clientes/hora WIP = 30 CT = 30/50 = 0.6 horas = 36 mins

24 Otras aplicaciones del análisis de flujo
Calcular el coste medio por instancia de proceso Calcular ratios de error por proceso Estimar capacidades Cuidado que las fórmulas no son exactamente iguales en todos los casos

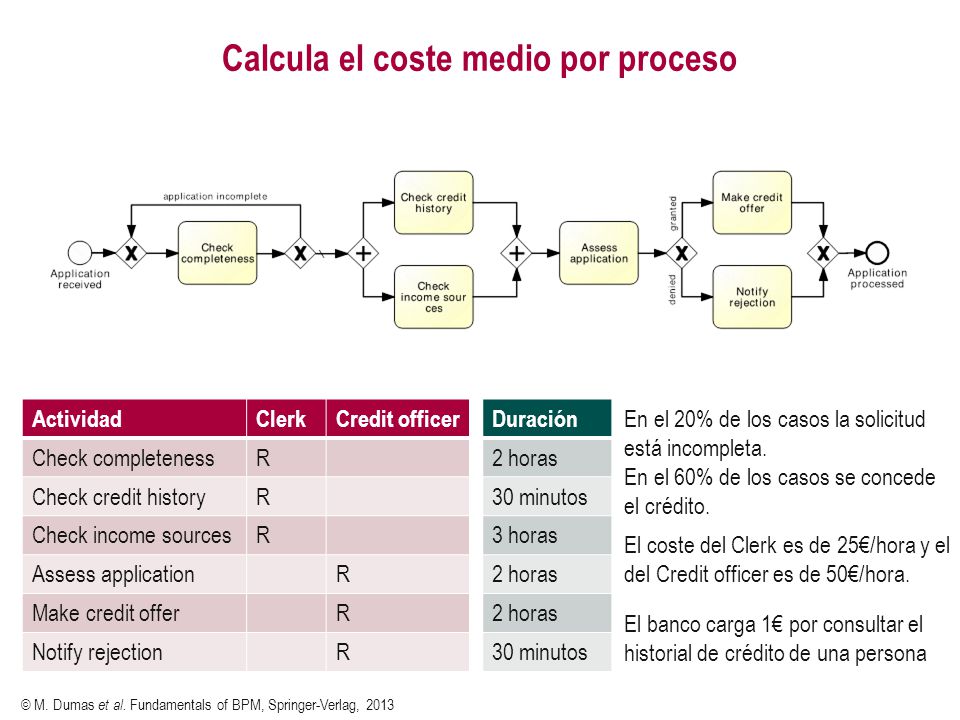

25 Calcula el coste medio por proceso
Actividad Clerk Credit officer Check completeness R Check credit history Check income sources Assess application Make credit offer Notify rejection Duración 2 horas 30 minutos 3 horas En el 20% de los casos la solicitud está incompleta. En el 60% de los casos se concede el crédito. El coste del Clerk es de 25€/hora y el del Credit officer es de 50€/hora. El banco carga 1€ por consultar el historial de crédito de una persona © M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

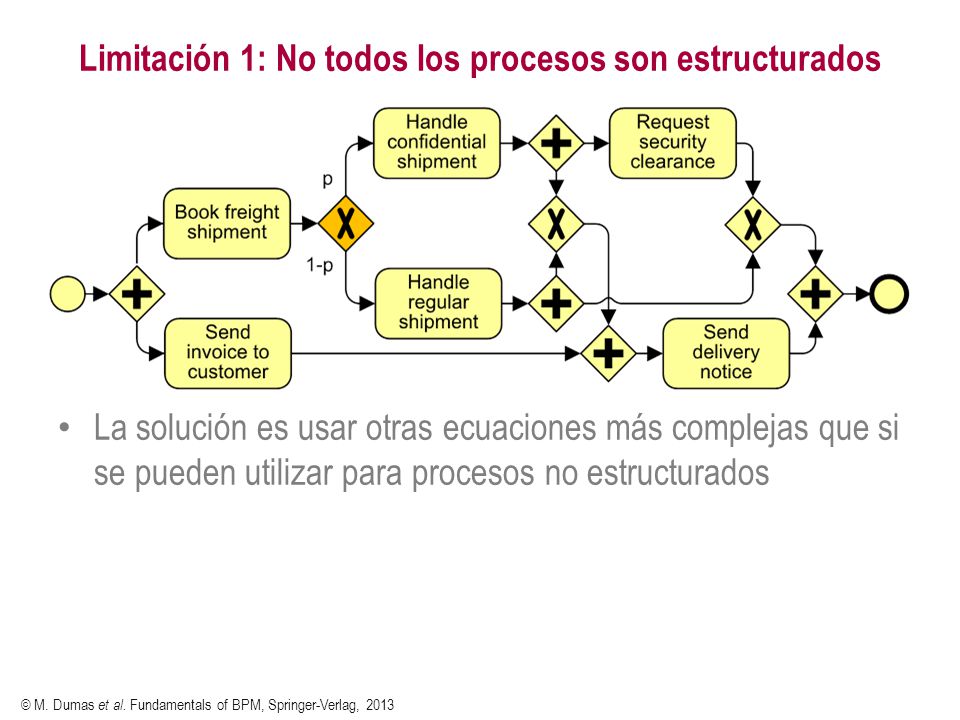

26 Limitación 1: No todos los procesos son estructurados
La solución es usar otras ecuaciones más complejas que si se pueden utilizar para procesos no estructurados © M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

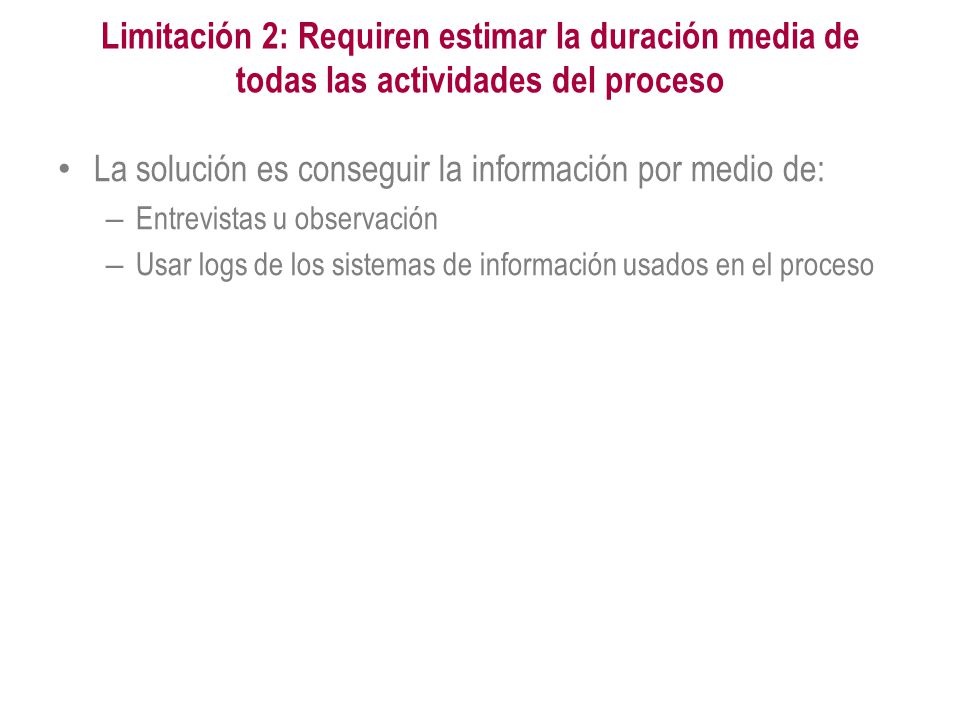

27 La solución es conseguir la información por medio de:
Limitación 2: Requiren estimar la duración media de todas las actividades del proceso La solución es conseguir la información por medio de: Entrevistas u observación Usar logs de los sistemas de información usados en el proceso

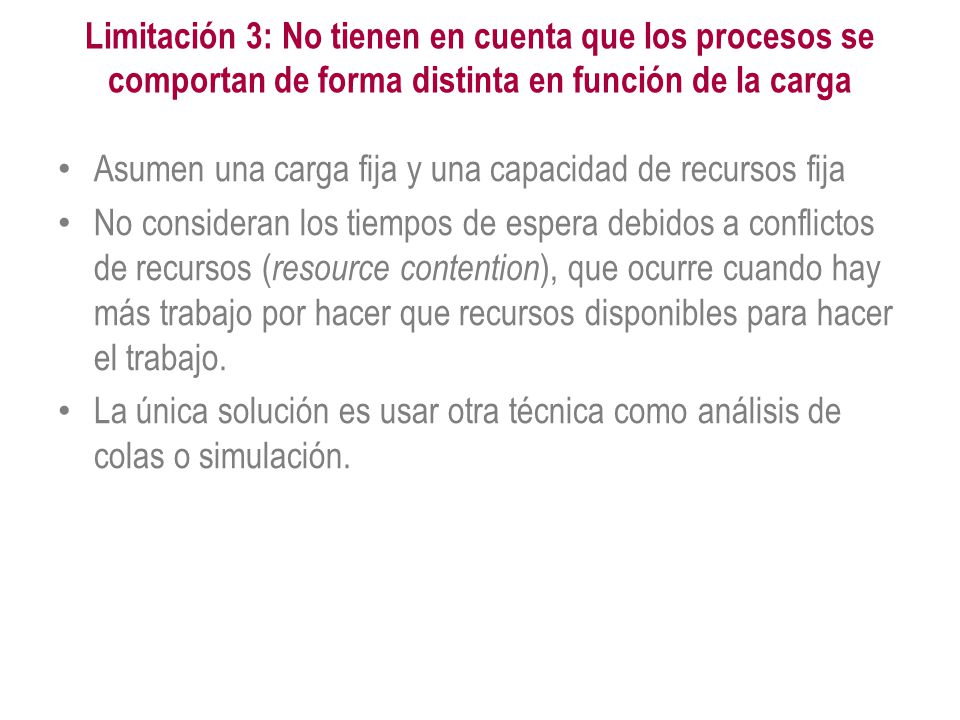

28 Limitación 3: No tienen en cuenta que los procesos se comportan de forma distinta en función de la carga Asumen una carga fija y una capacidad de recursos fija No consideran los tiempos de espera debidos a conflictos de recursos (resource contention), que ocurre cuando hay más trabajo por hacer que recursos disponibles para hacer el trabajo. La única solución es usar otra técnica como análisis de colas o simulación.

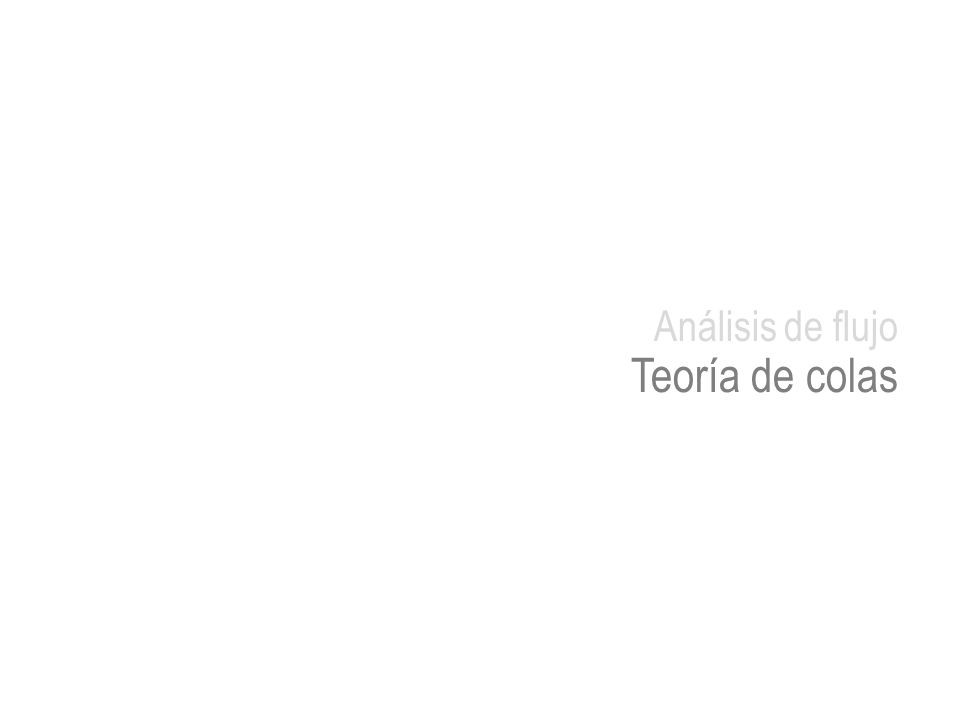

29 Análisis de flujo Teoría de colas

30 La teoría de colas es una colección de técnicas matemáticas para analizar sistemas que tiene contención de recursos.

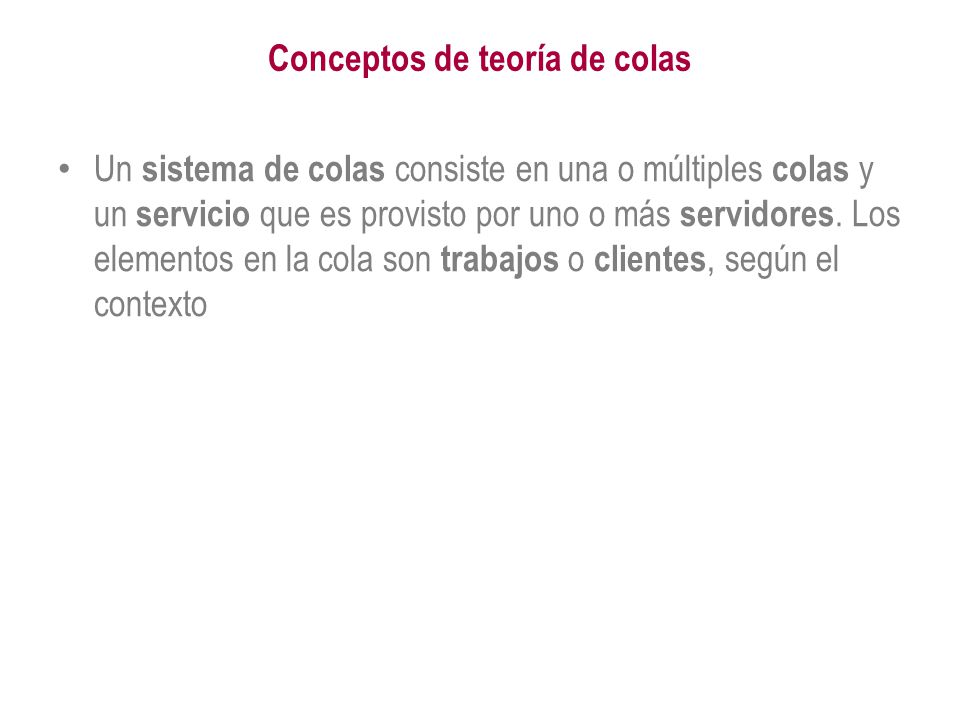

31 Conceptos de teoría de colas
Un sistema de colas consiste en una o múltiples colas y un servicio que es provisto por uno o más servidores. Los elementos en la cola son trabajos o clientes, según el contexto

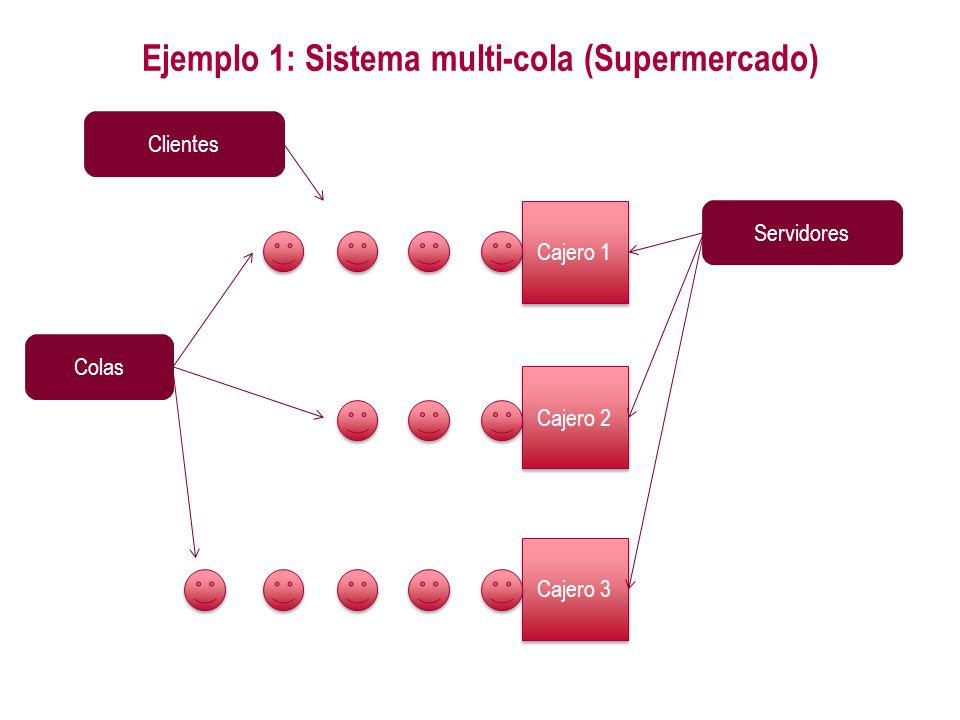

32 Ejemplo 1: Sistema multi-cola (Supermercado)
Clientes Cajero 1 Servidores Colas Cajero 2 Cajero 3

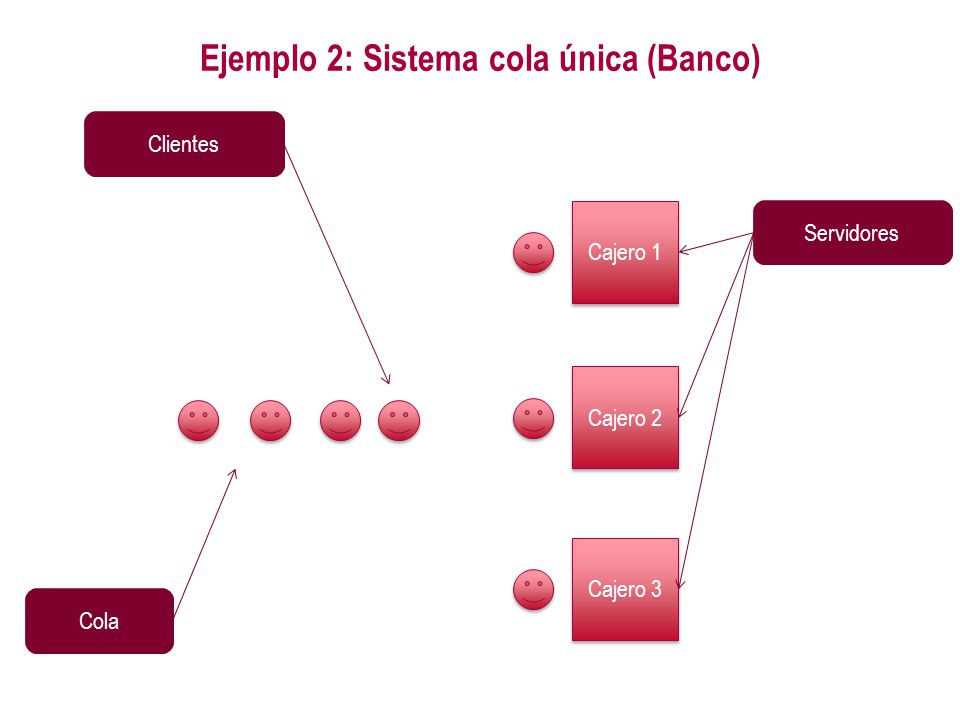

33 Ejemplo 2: Sistema cola única (Banco)
Clientes Cajero 1 Servidores Cajero 2 Cajero 3 Cola

34 Vamos a estudiar dos modelos para sistemas de cola única

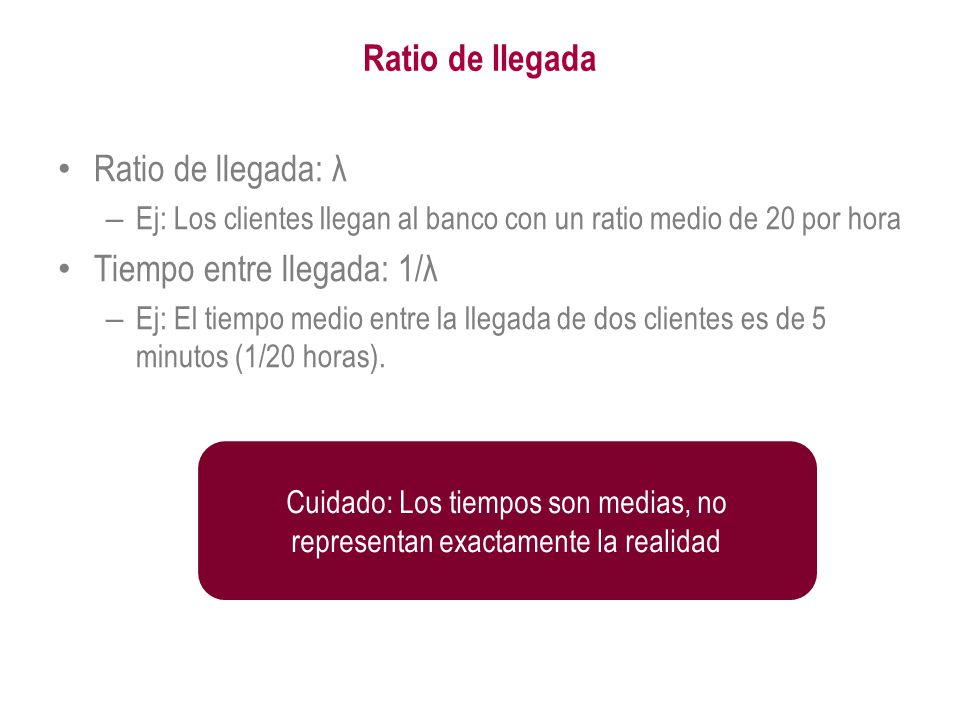

35 Tiempo entre llegada: 1/λ
Ratio de llegada Ratio de llegada: λ Ej: Los clientes llegan al banco con un ratio medio de 20 por hora Tiempo entre llegada: 1/λ Ej: El tiempo medio entre la llegada de dos clientes es de 5 minutos (1/20 horas). Cuidado: Los tiempos son medias, no representan exactamente la realidad

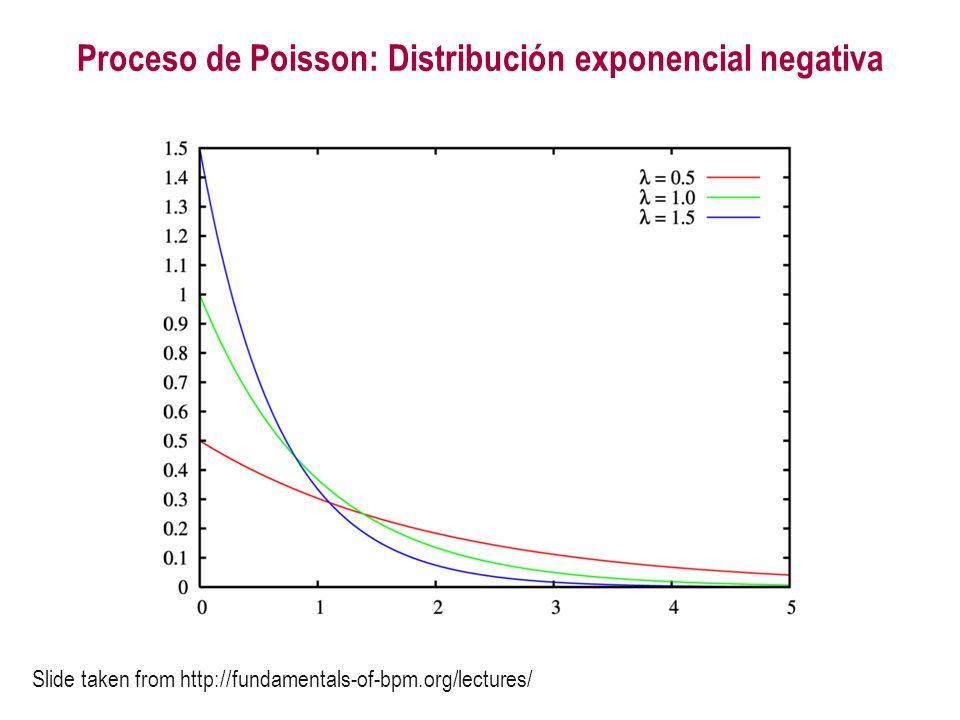

36 Proceso de Poisson: Distribución exponencial negativa
Slide taken from

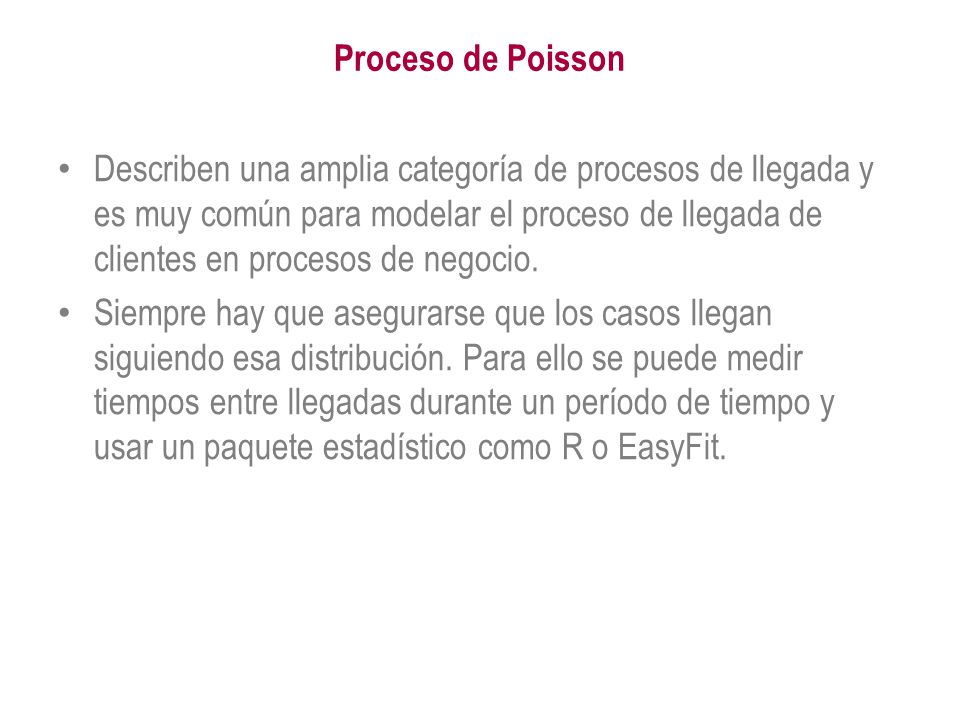

37 Proceso de Poisson Describen una amplia categoría de procesos de llegada y es muy común para modelar el proceso de llegada de clientes en procesos de negocio. Siempre hay que asegurarse que los casos llegan siguiendo esa distribución. Para ello se puede medir tiempos entre llegadas durante un período de tiempo y usar un paquete estadístico como R o EasyFit.

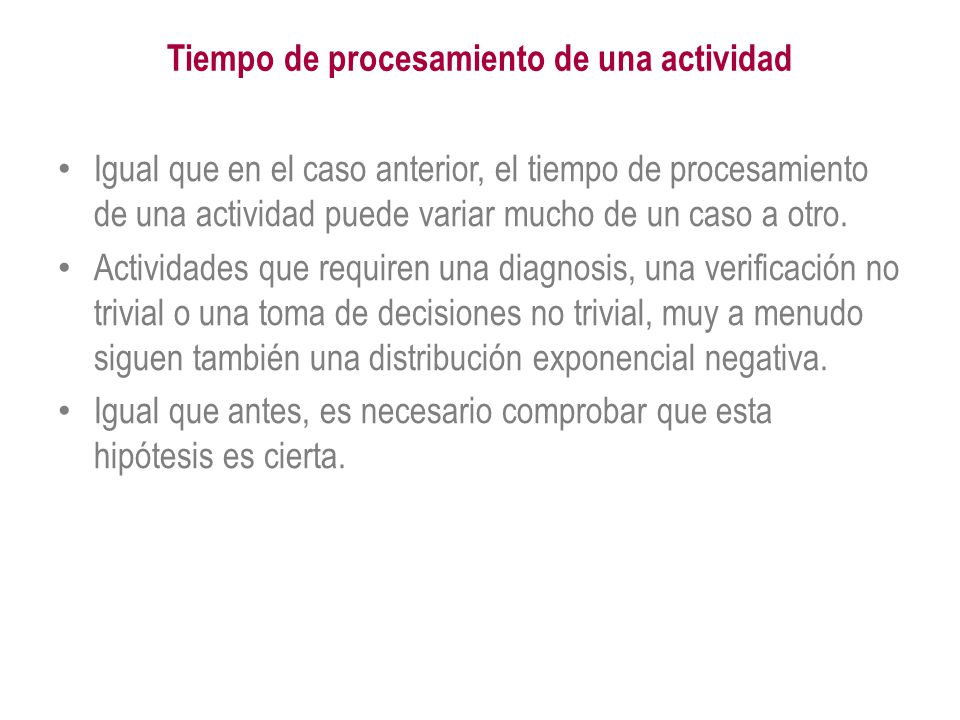

38 Tiempo de procesamiento de una actividad
Igual que en el caso anterior, el tiempo de procesamiento de una actividad puede variar mucho de un caso a otro. Actividades que requiren una diagnosis, una verificación no trivial o una toma de decisiones no trivial, muy a menudo siguen también una distribución exponencial negativa. Igual que antes, es necesario comprobar que esta hipótesis es cierta.

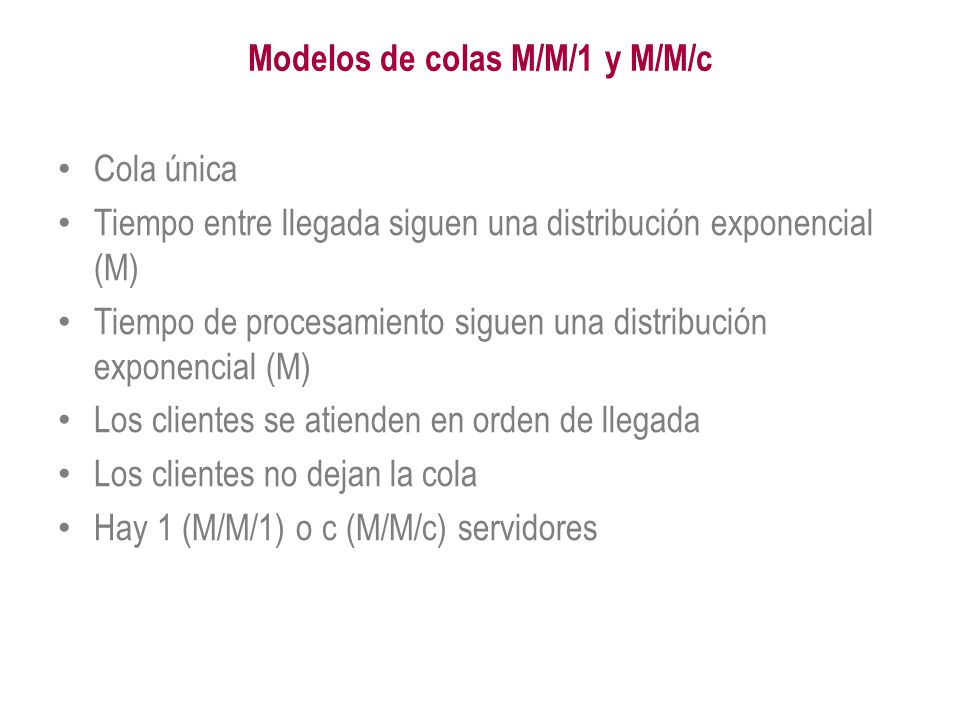

39 Modelos de colas M/M/1 y M/M/c
Cola única Tiempo entre llegada siguen una distribución exponencial (M) Tiempo de procesamiento siguen una distribución exponencial (M) Los clientes se atienden en orden de llegada Los clientes no dejan la cola Hay 1 (M/M/1) o c (M/M/c) servidores

40 En modelos de colas M/M/1 y M/M/c, dado:
λ: El ratio medio de llegada de clientes por unidad de tiempo μ: El número medio de clientes que pueden ser atendidos por unidad de tiempo (el tiempo medio de procesamiento de cliente es por tanto, 1/μ). En el caso de M/M/c, el número de servidores c service waiting arrivals l c m © Wil van der Aalst

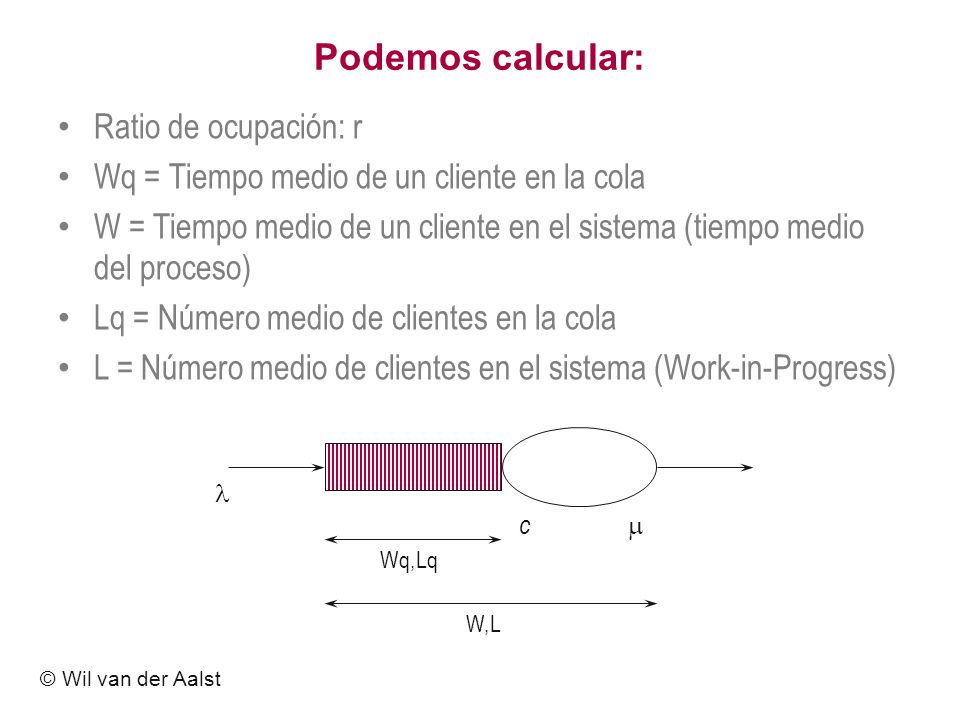

41 Podemos calcular: Ratio de ocupación: r
Wq = Tiempo medio de un cliente en la cola W = Tiempo medio de un cliente en el sistema (tiempo medio del proceso) Lq = Número medio de clientes en la cola L = Número medio de clientes en el sistema (Work-in-Progress) l m c Wq,Lq W,L © Wil van der Aalst

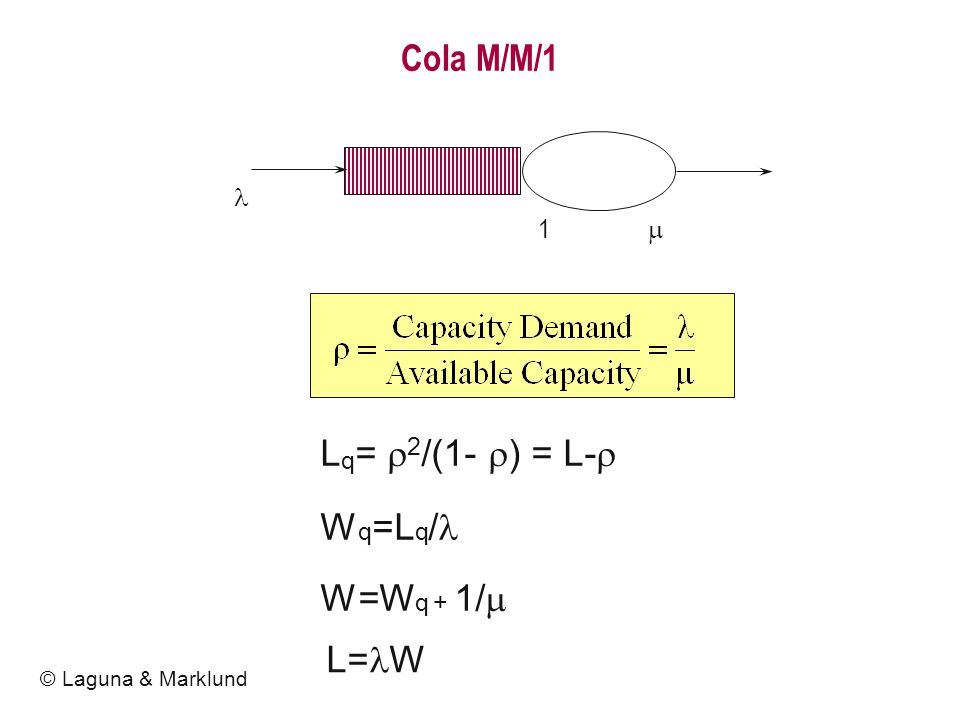

42 Cola M/M/1 Lq= 2/(1- ) = L- Wq=Lq/ W=Wq + 1/ L=W l 1 m
© Laguna & Marklund

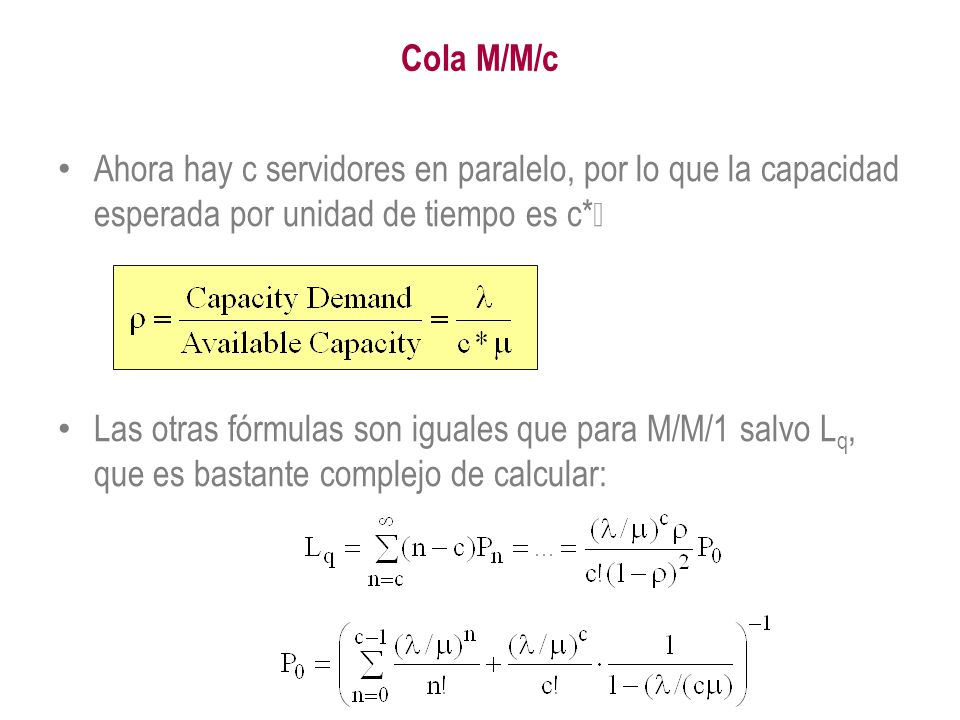

43 Cola M/M/c Ahora hay c servidores en paralelo, por lo que la capacidad esperada por unidad de tiempo es c* Las otras fórmulas son iguales que para M/M/1 salvo Lq, que es bastante complejo de calcular:

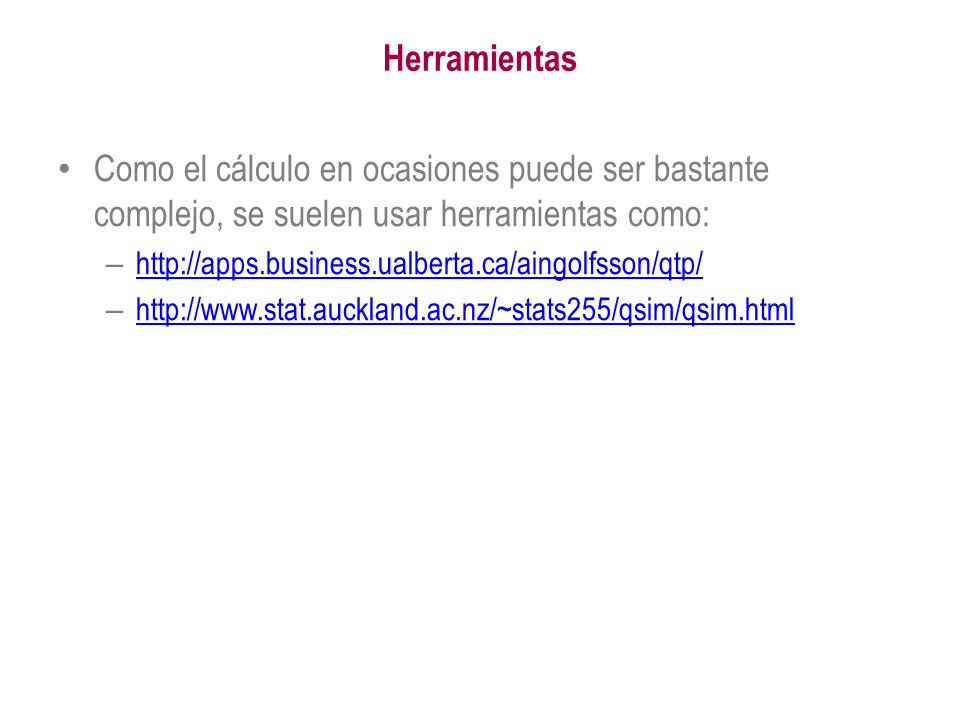

44 Herramientas Como el cálculo en ocasiones puede ser bastante complejo, se suelen usar herramientas como:

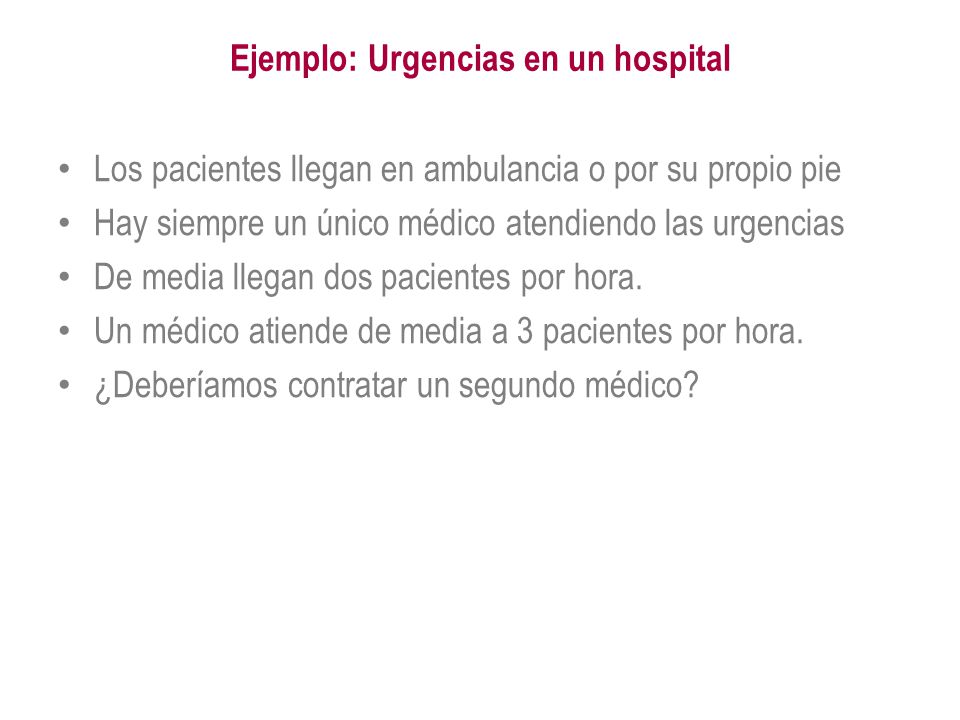

45 Ejemplo: Urgencias en un hospital
Los pacientes llegan en ambulancia o por su propio pie Hay siempre un único médico atendiendo las urgencias De media llegan dos pacientes por hora. Un médico atiende de media a 3 pacientes por hora. ¿Deberíamos contratar un segundo médico?

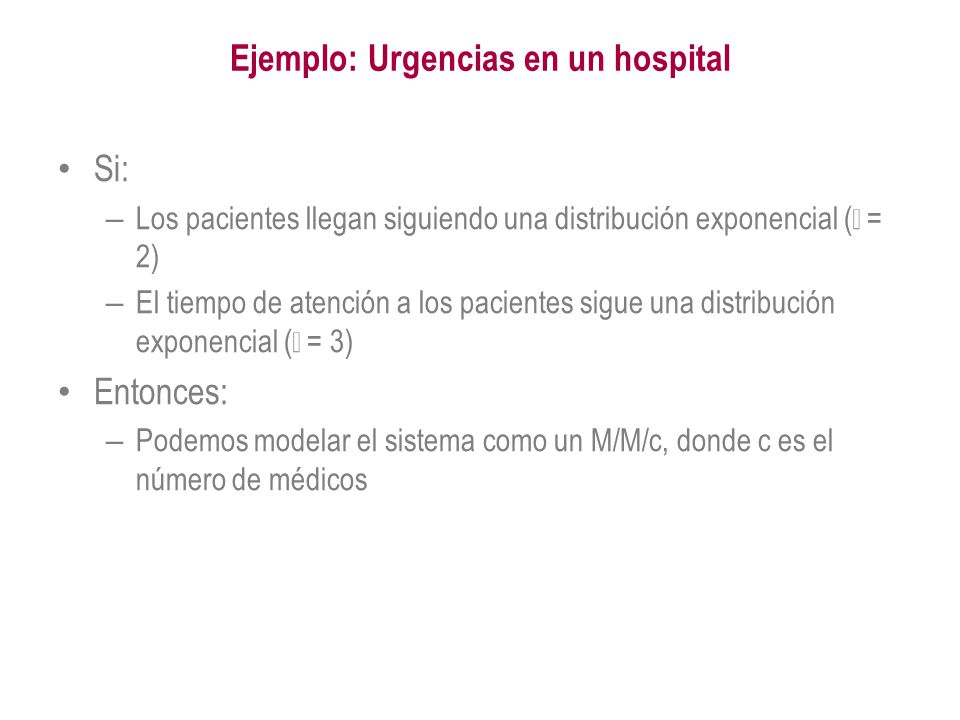

46 Ejemplo: Urgencias en un hospital
Si: Los pacientes llegan siguiendo una distribución exponencial ( = 2) El tiempo de atención a los pacientes sigue una distribución exponencial ( = 3) Entonces: Podemos modelar el sistema como un M/M/c, donde c es el número de médicos

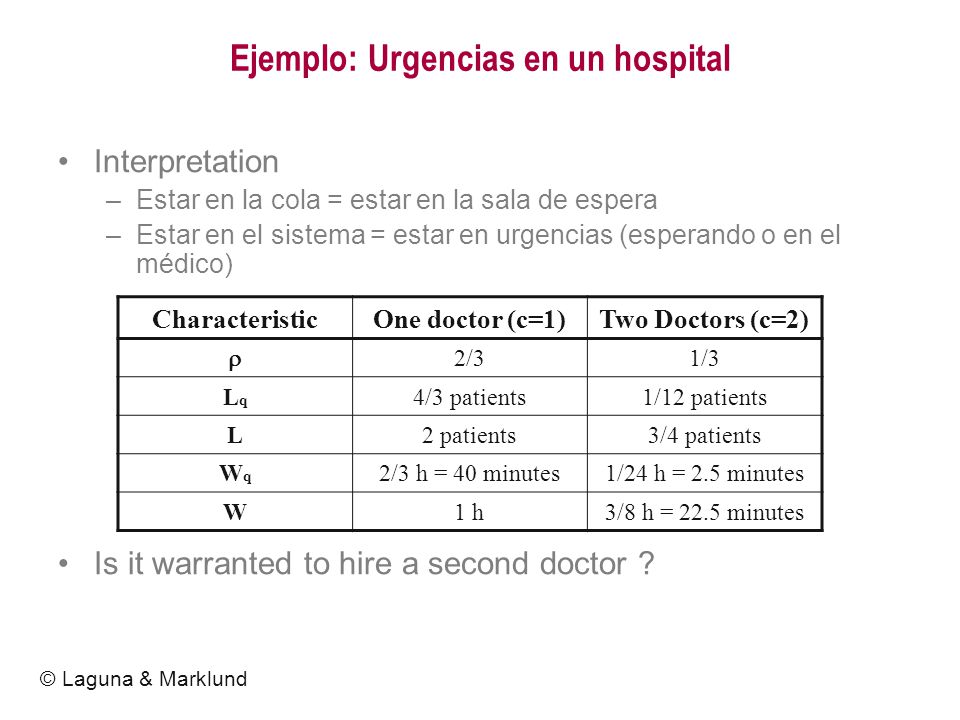

47 Ejemplo: Urgencias en un hospital
Interpretation Estar en la cola = estar en la sala de espera Estar en el sistema = estar en urgencias (esperando o en el médico) Is it warranted to hire a second doctor ? Characteristic One doctor (c=1) Two Doctors (c=2) 2/3 1/3 Lq 4/3 patients 1/12 patients L 2 patients 3/4 patients Wq 2/3 h = 40 minutes 1/24 h = 2.5 minutes W 1 h 3/8 h = 22.5 minutes © Laguna & Marklund

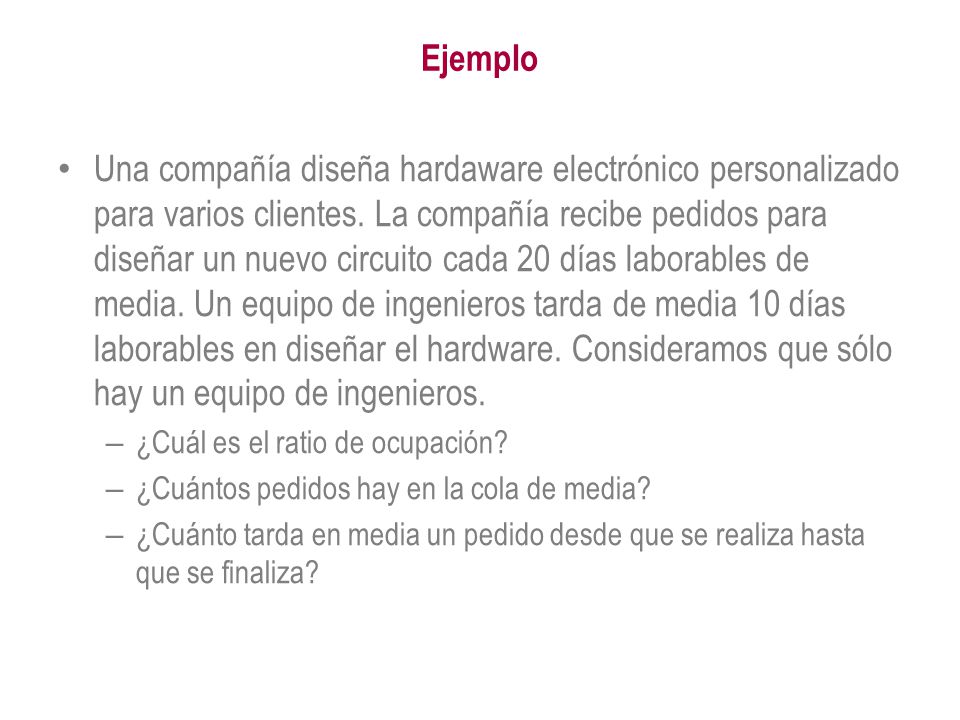

48 Ejemplo Una compañía diseña hardaware electrónico personalizado para varios clientes. La compañía recibe pedidos para diseñar un nuevo circuito cada 20 días laborables de media. Un equipo de ingenieros tarda de media 10 días laborables en diseñar el hardware. Consideramos que sólo hay un equipo de ingenieros. ¿Cuál es el ratio de ocupación? ¿Cuántos pedidos hay en la cola de media? ¿Cuánto tarda en media un pedido desde que se realiza hasta que se finaliza? Lambda = 0.05 Mu = 0.1 Ro = 0.5 Lq = 0.5 Wq = 10 días W = 20 días

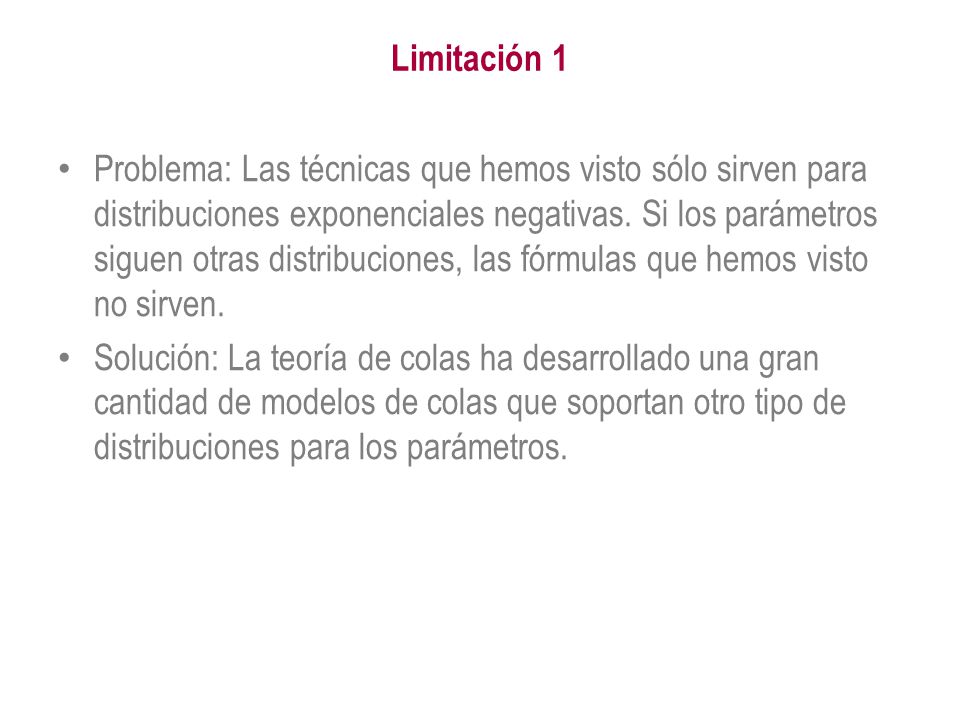

49 Limitación 1 Problema: Las técnicas que hemos visto sólo sirven para distribuciones exponenciales negativas. Si los parámetros siguen otras distribuciones, las fórmulas que hemos visto no sirven. Solución: La teoría de colas ha desarrollado una gran cantidad de modelos de colas que soportan otro tipo de distribuciones para los parámetros.

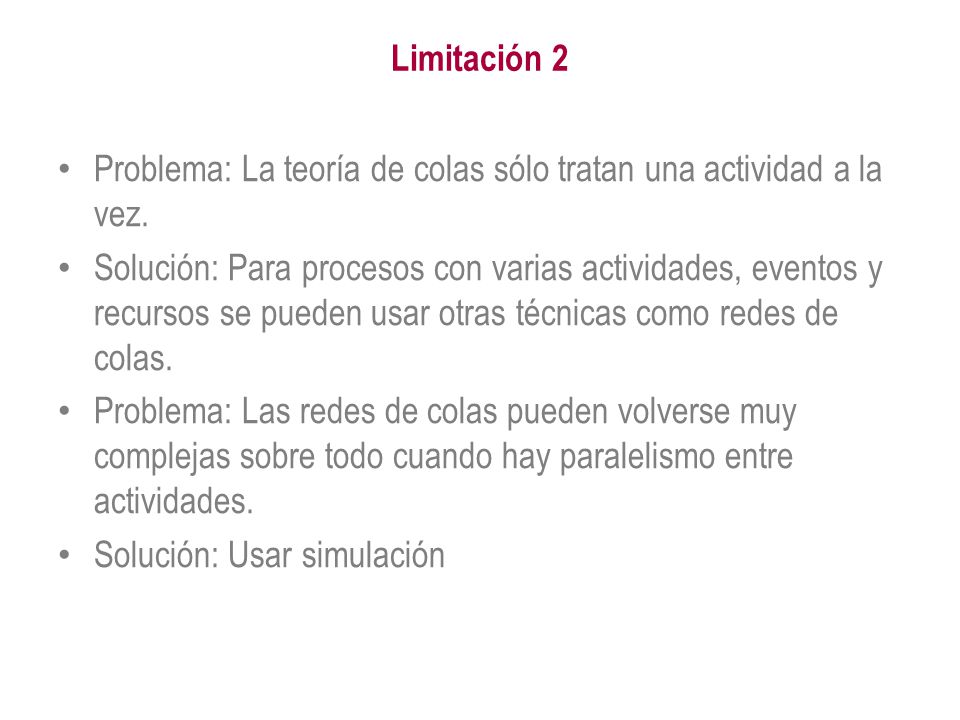

50 Limitación 2 Problema: La teoría de colas sólo tratan una actividad a la vez. Solución: Para procesos con varias actividades, eventos y recursos se pueden usar otras técnicas como redes de colas. Problema: Las redes de colas pueden volverse muy complejas sobre todo cuando hay paralelismo entre actividades. Solución: Usar simulación

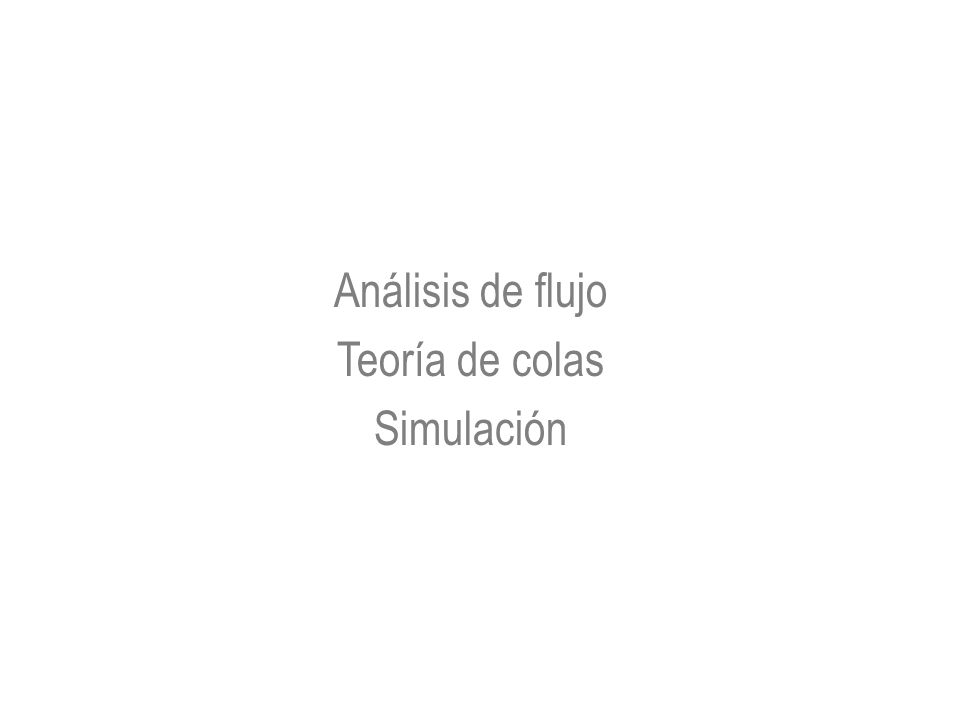

51 Análisis de flujo Teoría de colas Simulación

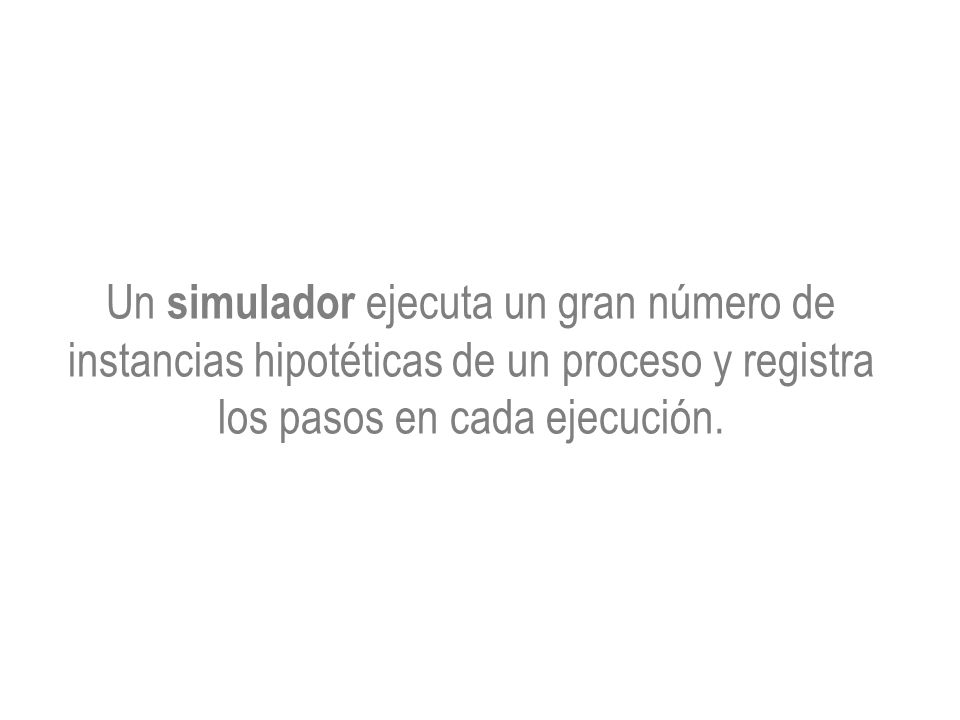

52 Un simulador ejecuta un gran número de instancias hipotéticas de un proceso y registra los pasos en cada ejecución.

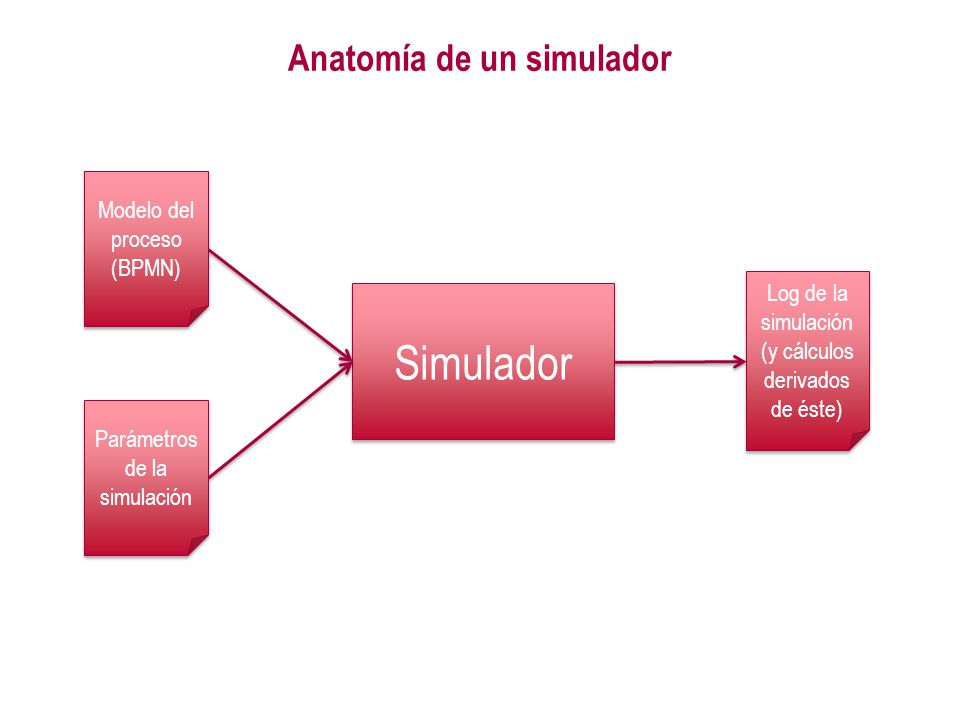

53 Anatomía de un simulador
Modelo del proceso (BPMN) Log de la simulación (y cálculos derivados de éste) Simulador Parámetros de la simulación

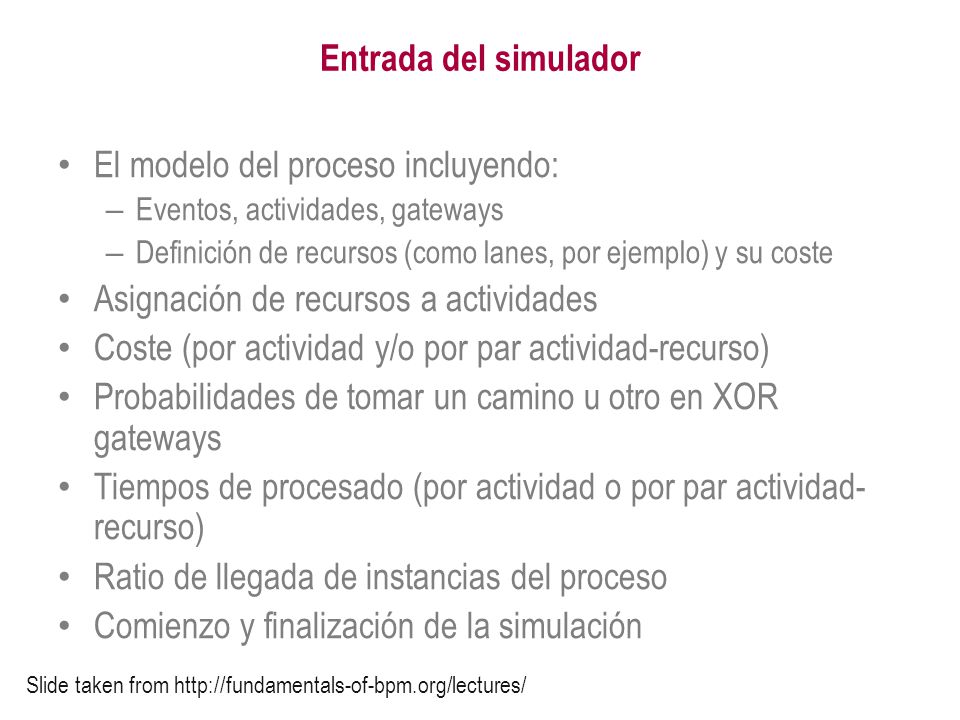

54 El modelo del proceso incluyendo:
Entrada del simulador El modelo del proceso incluyendo: Eventos, actividades, gateways Definición de recursos (como lanes, por ejemplo) y su coste Asignación de recursos a actividades Coste (por actividad y/o por par actividad-recurso) Probabilidades de tomar un camino u otro en XOR gateways Tiempos de procesado (por actividad o por par actividad-recurso) Ratio de llegada de instancias del proceso Comienzo y finalización de la simulación Slide taken from

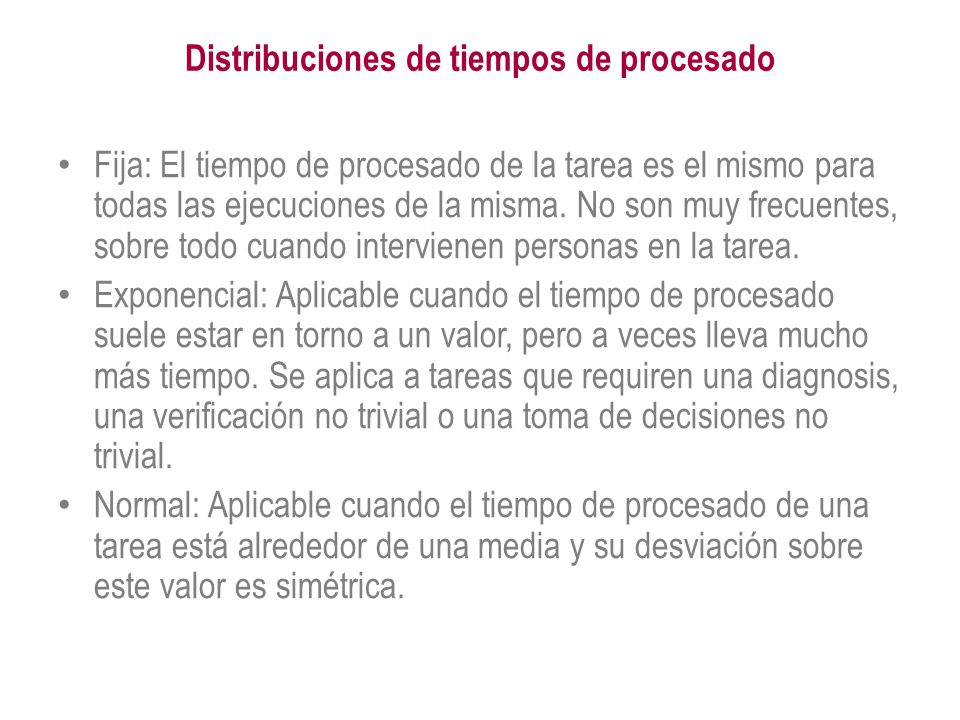

55 Distribuciones de tiempos de procesado
Fija: El tiempo de procesado de la tarea es el mismo para todas las ejecuciones de la misma. No son muy frecuentes, sobre todo cuando intervienen personas en la tarea. Exponencial: Aplicable cuando el tiempo de procesado suele estar en torno a un valor, pero a veces lleva mucho más tiempo. Se aplica a tareas que requiren una diagnosis, una verificación no trivial o una toma de decisiones no trivial. Normal: Aplicable cuando el tiempo de procesado de una tarea está alrededor de una media y su desviación sobre este valor es simétrica.

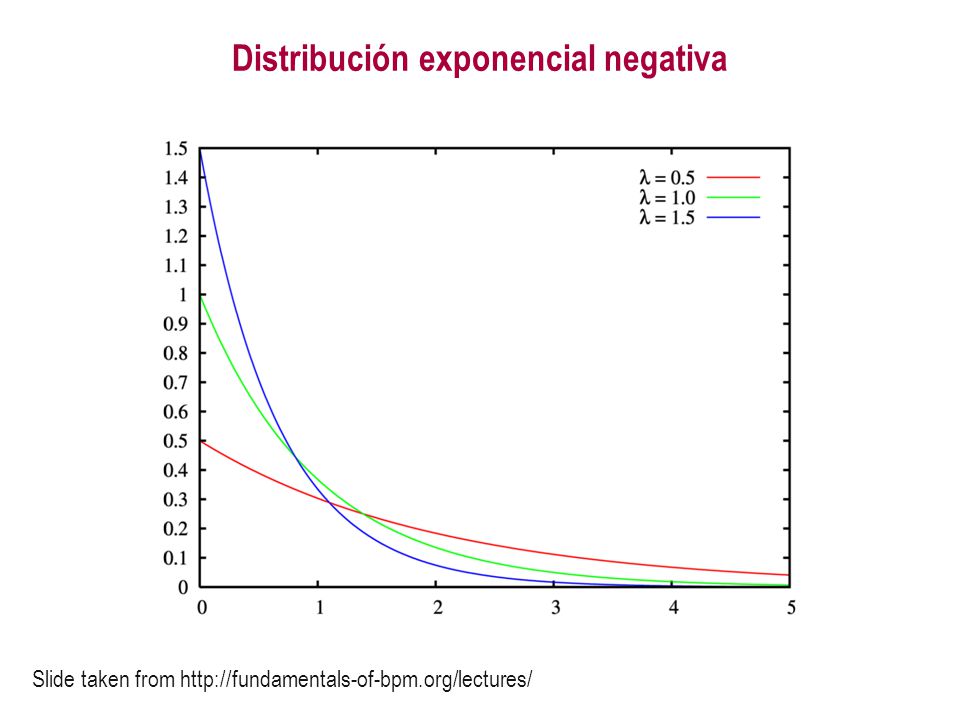

56 Distribución exponencial negativa
Slide taken from

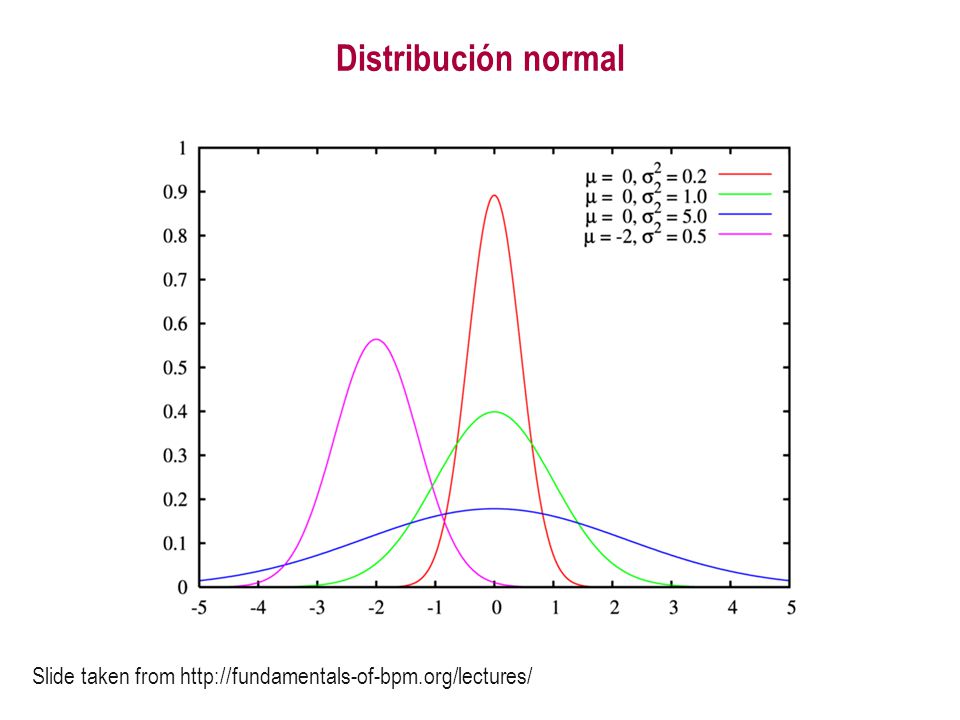

57 Distribución normal Slide taken from

58 Anatomía de un simulador
Modelo del proceso (BPMN) Log de la simulación (y cálculos derivados de éste) Simulador Parámetros de la simulación

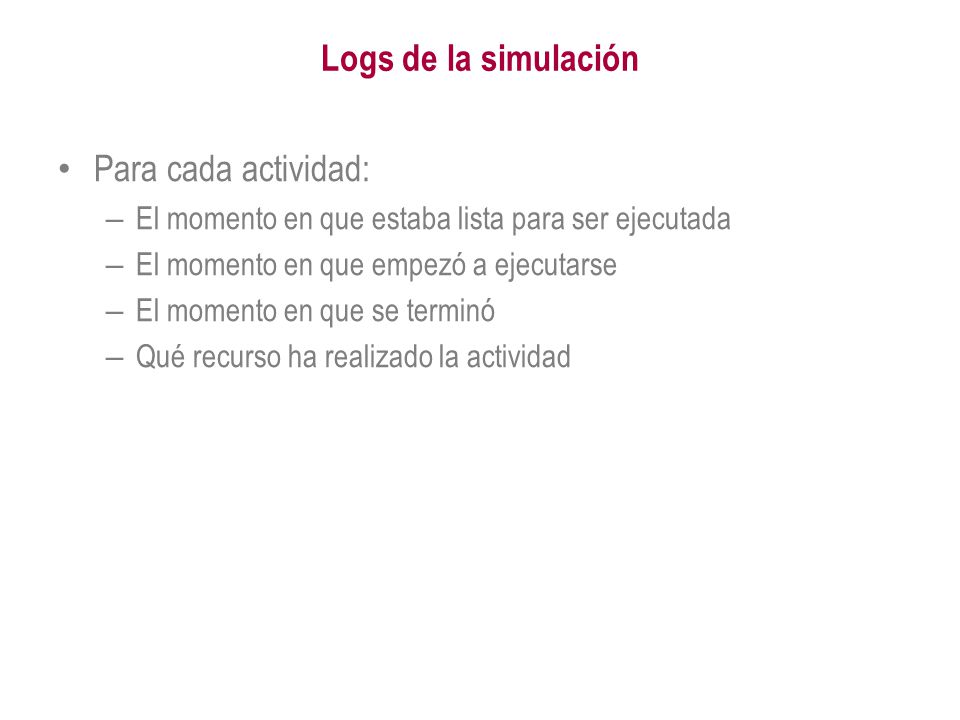

59 Logs de la simulación Para cada actividad:
El momento en que estaba lista para ser ejecutada El momento en que empezó a ejecutarse El momento en que se terminó Qué recurso ha realizado la actividad

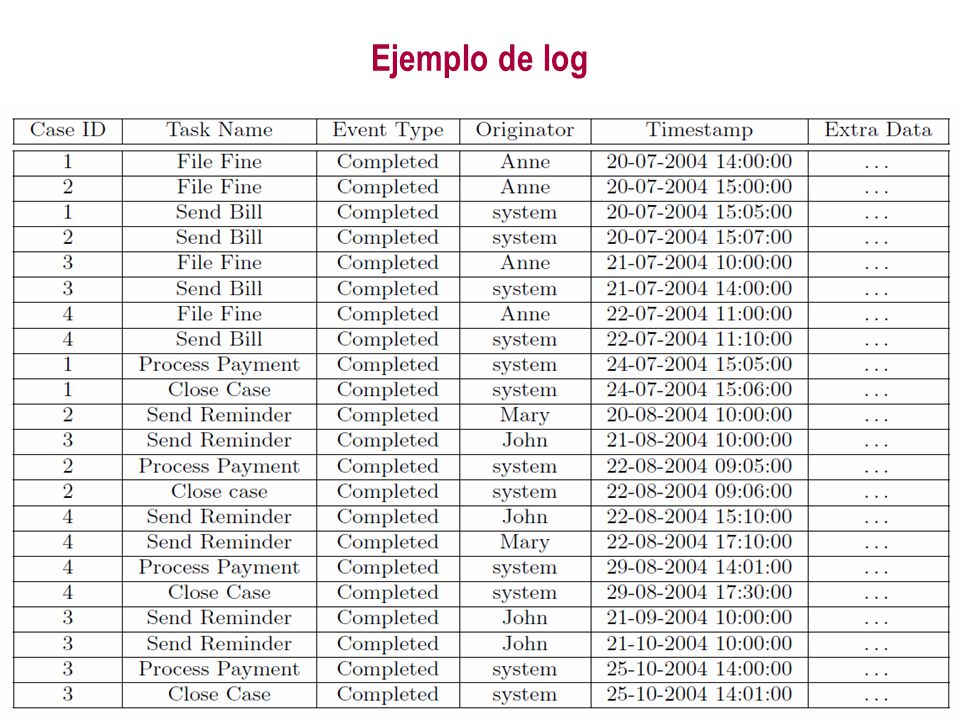

60 Ejemplo de log

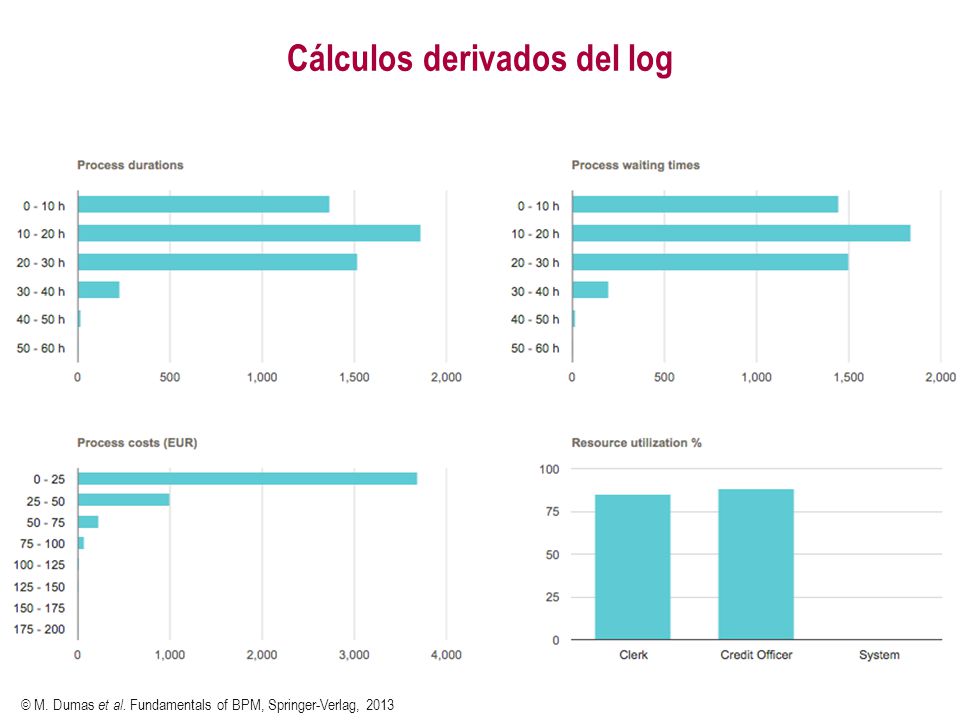

61 Cálculos derivados del log
© M. Dumas et al. Fundamentals of BPM, Springer-Verlag, 2013

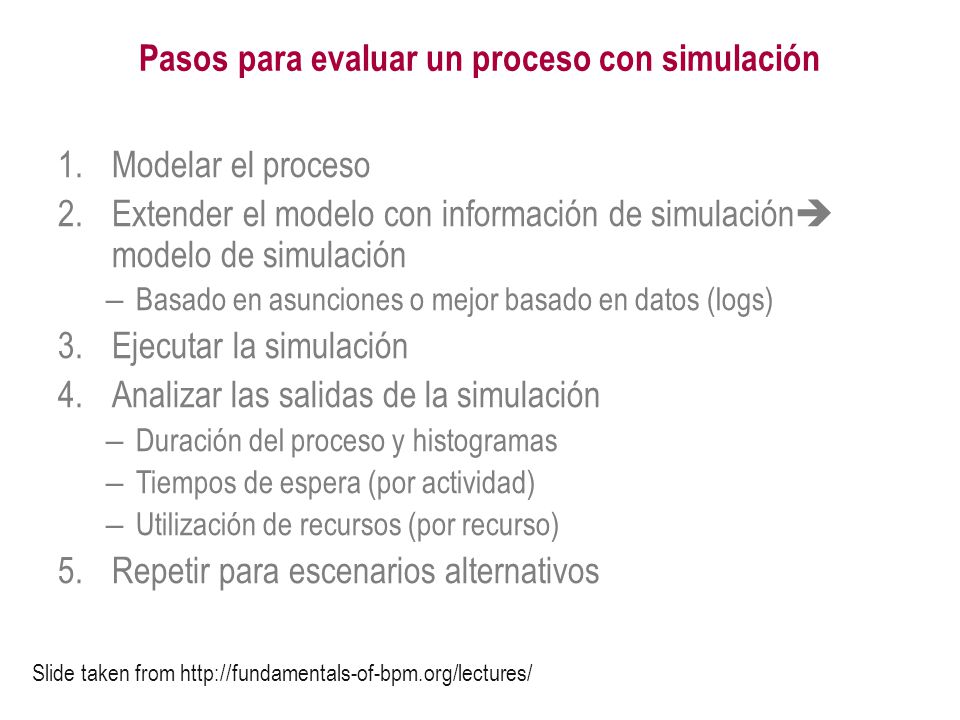

62 Pasos para evaluar un proceso con simulación
Modelar el proceso Extender el modelo con información de simulación modelo de simulación Basado en asunciones o mejor basado en datos (logs) Ejecutar la simulación Analizar las salidas de la simulación Duración del proceso y histogramas Tiempos de espera (por actividad) Utilización de recursos (por recurso) Repetir para escenarios alternativos Slide taken from

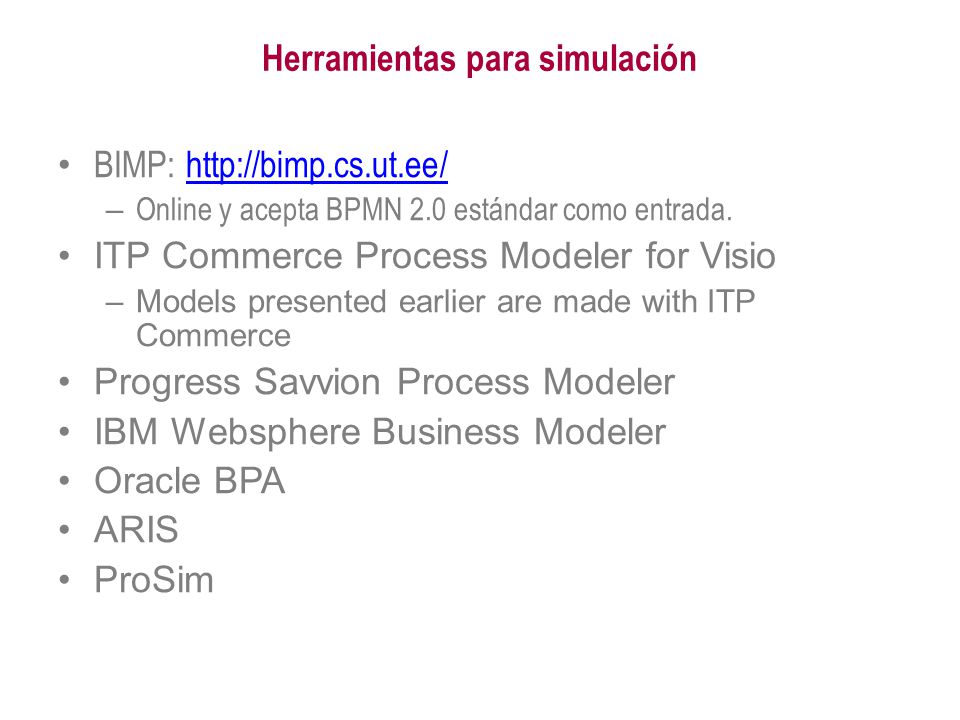

63 Herramientas para simulación
BIMP: Online y acepta BPMN 2.0 estándar como entrada. ITP Commerce Process Modeler for Visio Models presented earlier are made with ITP Commerce Progress Savvion Process Modeler IBM Websphere Business Modeler Oracle BPA ARIS ProSim

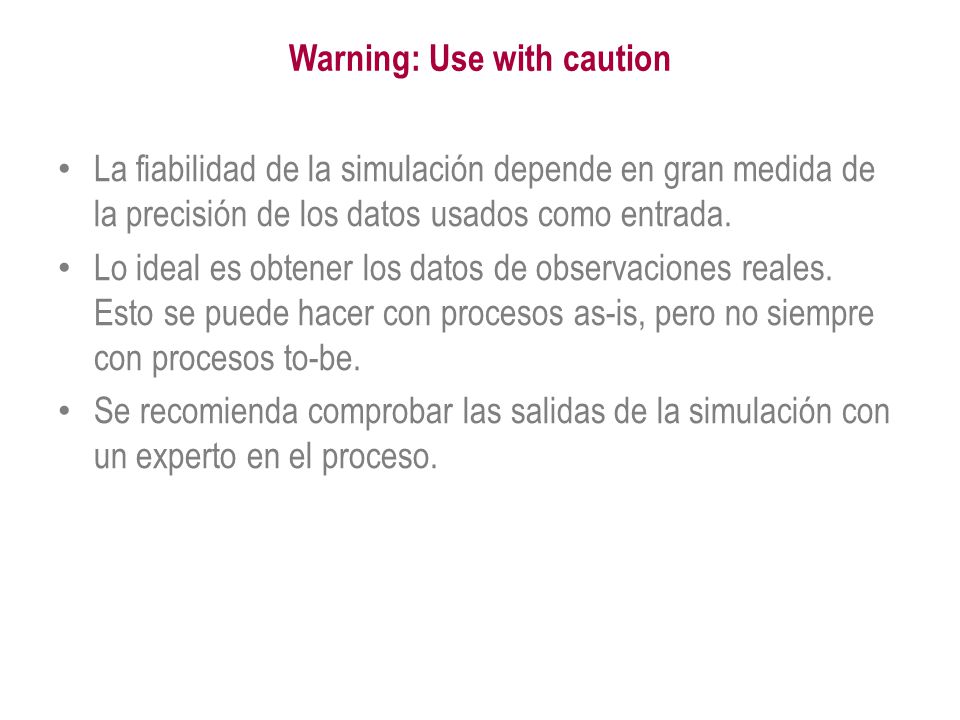

64 Warning: Use with caution
La fiabilidad de la simulación depende en gran medida de la precisión de los datos usados como entrada. Lo ideal es obtener los datos de observaciones reales. Esto se puede hacer con procesos as-is, pero no siempre con procesos to-be. Se recomienda comprobar las salidas de la simulación con un experto en el proceso.

65 Análisis de flujo Teoría de colas Simulación Resumen

66 Análisis de flujo Teoría de colas Simulación

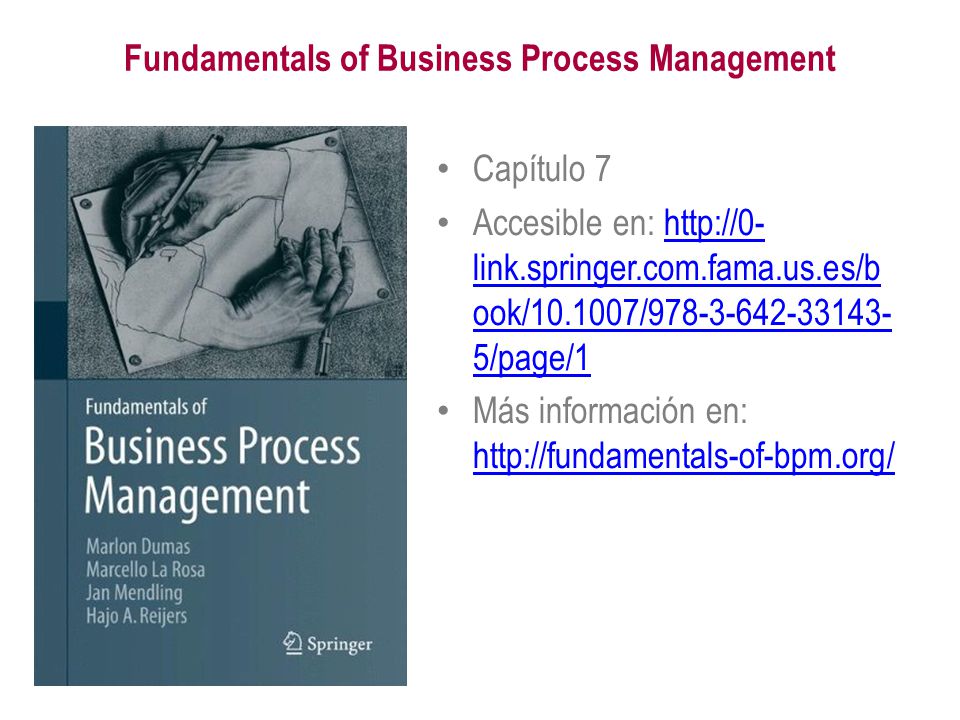

67 Fundamentals of Business Process Management
Capítulo 7 Accesible en: Más información en:
