1 Detección en imagen hiperespectral 1

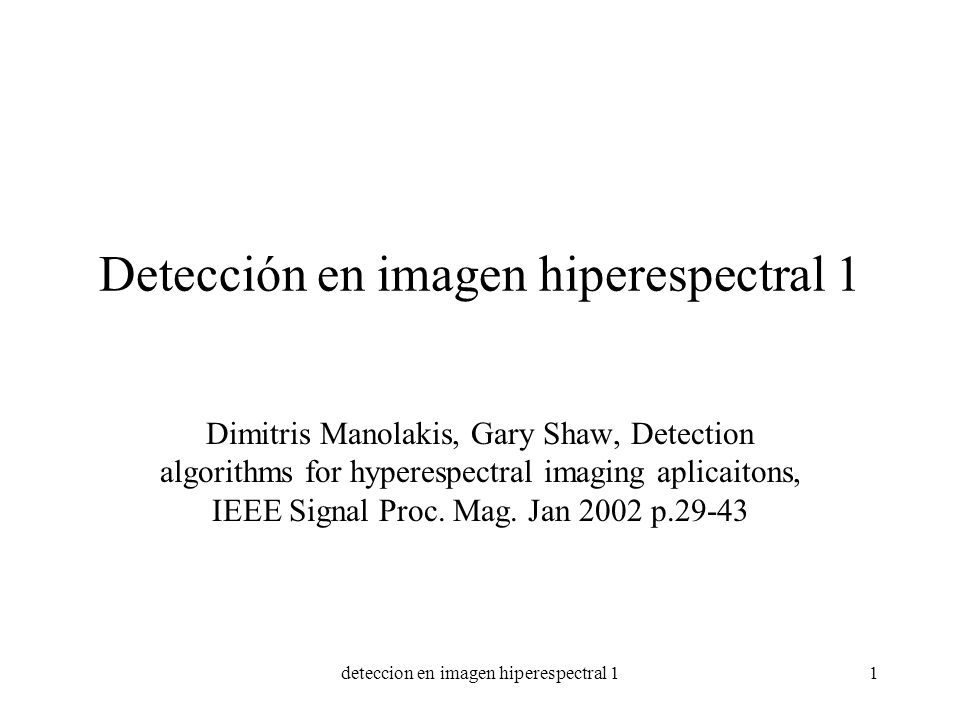

Dimitris Manolakis, Gary Shaw, Detection algorithms for hyperespectral imaging aplicaitons, IEEE Signal Proc. Mag. Jan 2002 p.29-43 deteccion en imagen hiperespectral 1

2 deteccion en imagen hiperespectral 1
Introducción Asumen la distribución mezcla de gausianas como modelo probabilistico subyacente, a pesar de que los datos no la cumplen: Son matematicamente tratables. Funcionan bien en aplicaciones prácticas Su funcionamiento se entiende teoricamente Dan la base para el desarrollo de algoritmos no gausianos. deteccion en imagen hiperespectral 1

3 Fuentes de variabilidad en la signatura espectral
Cambios de orientación en la superficie Condiciones atmosféricas Ruido en el sensor Composición de los materiales Posición, materiales circundantes Variaciones en la iluminación y calibración. deteccion en imagen hiperespectral 1

4 Clasificación versus detección

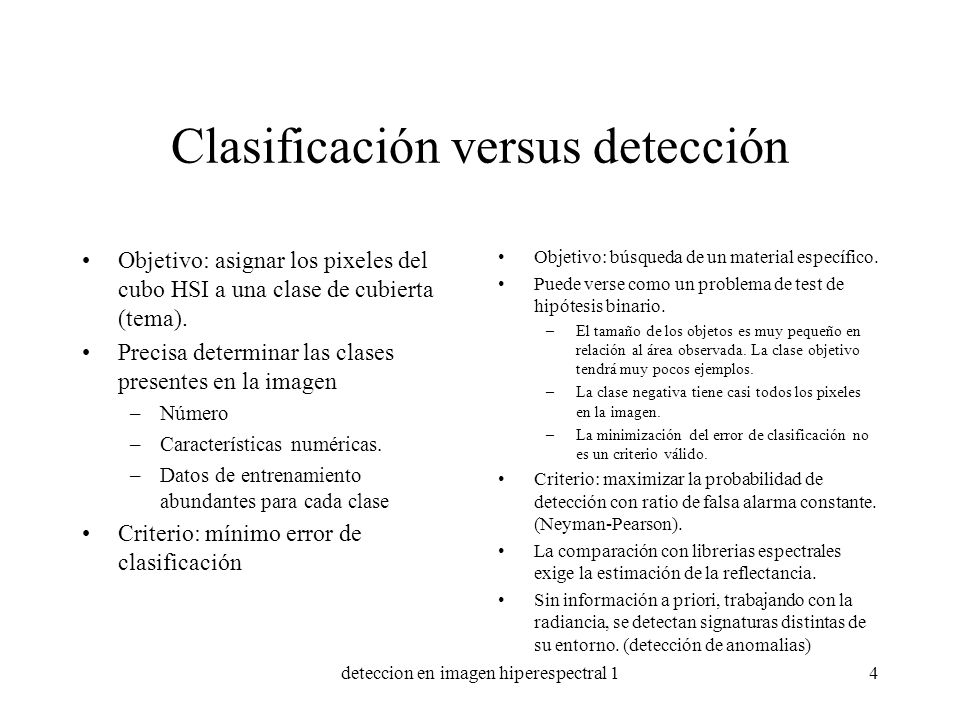

Objetivo: asignar los pixeles del cubo HSI a una clase de cubierta (tema). Precisa determinar las clases presentes en la imagen Número Características numéricas. Datos de entrenamiento abundantes para cada clase Criterio: mínimo error de clasificación Objetivo: búsqueda de un material específico. Puede verse como un problema de test de hipótesis binario. El tamaño de los objetos es muy pequeño en relación al área observada. La clase objetivo tendrá muy pocos ejemplos. La clase negativa tiene casi todos los pixeles en la imagen. La minimización del error de clasificación no es un criterio válido. Criterio: maximizar la probabilidad de detección con ratio de falsa alarma constante. (Neyman-Pearson). La comparación con librerias espectrales exige la estimación de la reflectancia. Sin información a priori, trabajando con la radiancia, se detectan signaturas distintas de su entorno. (detección de anomalias) deteccion en imagen hiperespectral 1

5 deteccion en imagen hiperespectral 1
Diseño y evaluación Ratio de verosimilitud (LR) Si es mayor de un umbral se acepta la hipotesis de que la señal está presente. Ratio generalizado (GLR) cuando se consideran los estimadores de los parámetros Curvas ROC (receiver operating characteristic) describen la relación entre la probabilidad de detección PD y la de falsa alarma PFA, en función del umbral de decisión. dependen d elos parámetros desconocidos de las ddp condicionales, no es posible encontrar una curva que sea una cota superior. Algoritmos de tasa de falsas alarmas constante (CFAR). deteccion en imagen hiperespectral 1

6 Taxonomia de algoritmos de detección
Modelos de la variabilidad de los espectro. Composición del pixel Modelo de los pixeles mezcla. deteccion en imagen hiperespectral 1

7 Modelar la variabilidad
Restricción a un subespacio de M dimensiones. S es puede provenir de una libreria espectral u obtenerse por medios estadísticos deteccion en imagen hiperespectral 1

8 Descomposición espectral

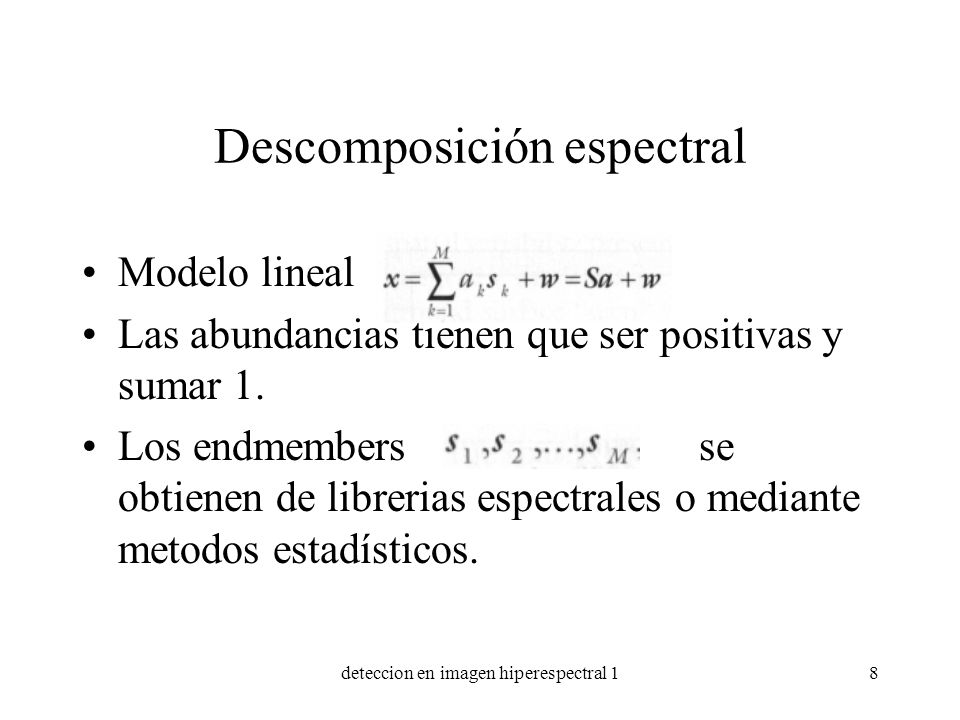

Modelo lineal Las abundancias tienen que ser positivas y sumar 1. Los endmembers se obtienen de librerias espectrales o mediante metodos estadísticos. deteccion en imagen hiperespectral 1

9 deteccion en imagen hiperespectral 1

10 deteccion en imagen hiperespectral 1

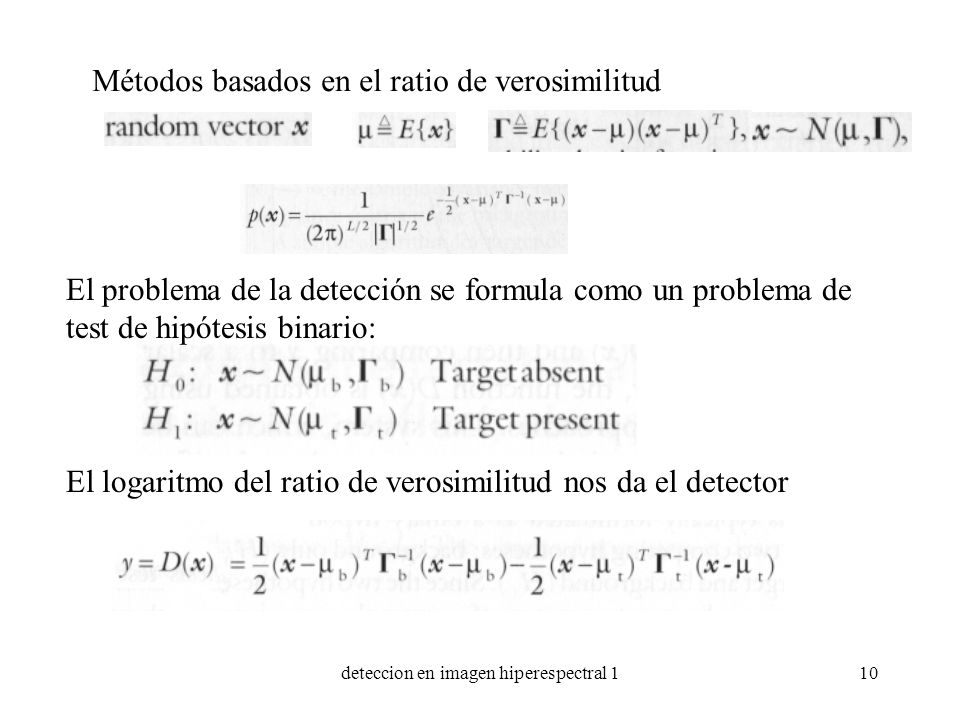

Métodos basados en el ratio de verosimilitud El problema de la detección se formula como un problema de test de hipótesis binario: El logaritmo del ratio de verosimilitud nos da el detector deteccion en imagen hiperespectral 1

11 deteccion en imagen hiperespectral 1

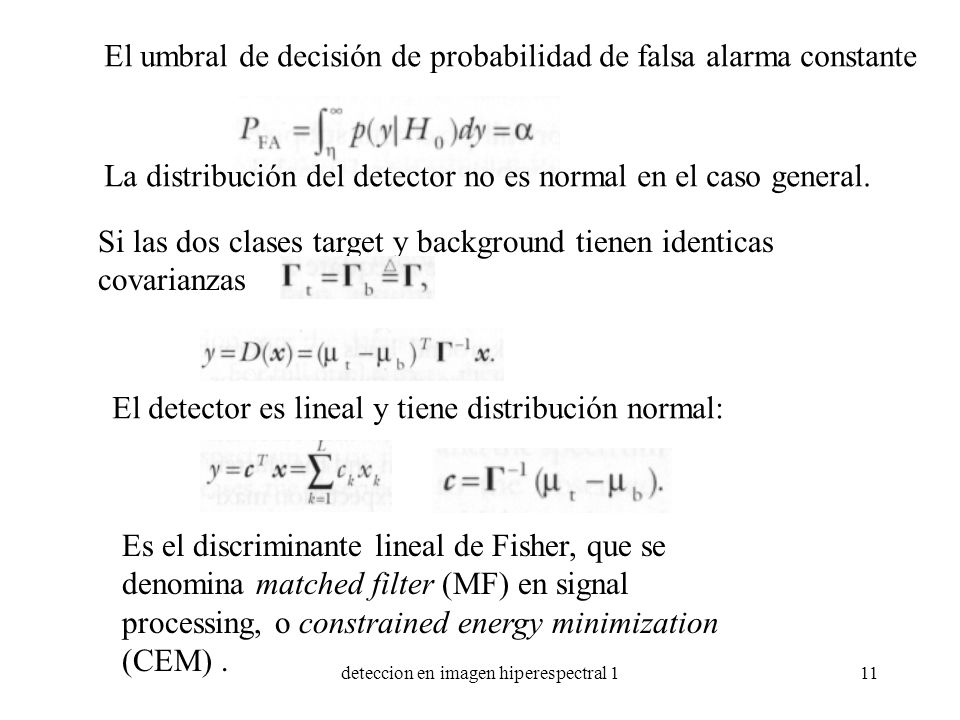

El umbral de decisión de probabilidad de falsa alarma constante La distribución del detector no es normal en el caso general. Si las dos clases target y background tienen identicas covarianzas El detector es lineal y tiene distribución normal: Es el discriminante lineal de Fisher, que se denomina matched filter (MF) en signal processing, o constrained energy minimization (CEM) . deteccion en imagen hiperespectral 1

12 deteccion en imagen hiperespectral 1

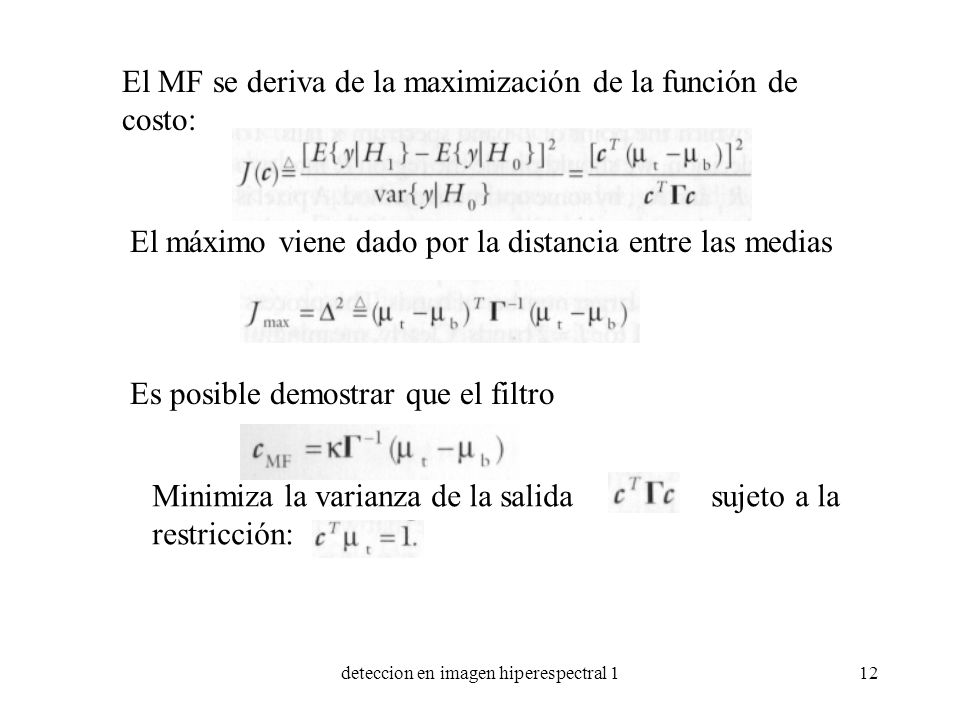

El MF se deriva de la maximización de la función de costo: El máximo viene dado por la distancia entre las medias Es posible demostrar que el filtro Minimiza la varianza de la salida sujeto a la restricción: deteccion en imagen hiperespectral 1

13 Filtros de detección (“matched”) adaptativos
El filtro de detección requiere conocimiento de la media y varianzas del objetivo y el fondo y es óptimo sólo cuando las distribuciones son normales con idéntica matriz de covarianza. Usualmente es posible estimar los parámetros del fondo a partir de los datos Pero no es posible hacer lo mismo con el objetivo. Usualmente se usa una signatura de laboratorio o la media de un conjunto de pixels objetivo etiquetados: y se construye el filtro adaptativo Usualmente se resta la media del cubo de datos tanto de los pixels de fondo como de los del objetivo. deteccion en imagen hiperespectral 1

14 deteccion en imagen hiperespectral 1
Conocida la matriz de covarianza, la distribución del output , bajo la hipótesis de objetivo ausenete, es La distribución cuando se usa la matriz de covarianza de la muestra, depende del tamaño de la muestra Nb y del número de bandas L. Conforme aumenta el número de pixeles utilizados en la estimación, la distribución se aproxima a la normal. deteccion en imagen hiperespectral 1

15 Spectral angle mapper (SAM)
Es el coseno del ángulo entre el espectro de test y el del objetivo. Usualmente se usa el ángulo. Se pueden esperar buenos resultados para espectros con pequeña varianza y bien separados. No hay ninguna prueba de su optimalidad en ninguna situación. deteccion en imagen hiperespectral 1

16 Algoritmos de detección para objetivos subpixel
El objetivo ocupa un porcentaje del area del pixel. La signatura espectral del objetivo es conocida. Se asume que la mezcla de espectros del fondo y el objetivo es lineal. Se asume ruido aditivo. La variabilidad del objetivo se describe mediante un modelo de subespacio Sa, donde S son los endmembers y a las abundancias. El fondo puede ser estructurado o no. deteccion en imagen hiperespectral 1

17 Modelos de fondo no estructurado

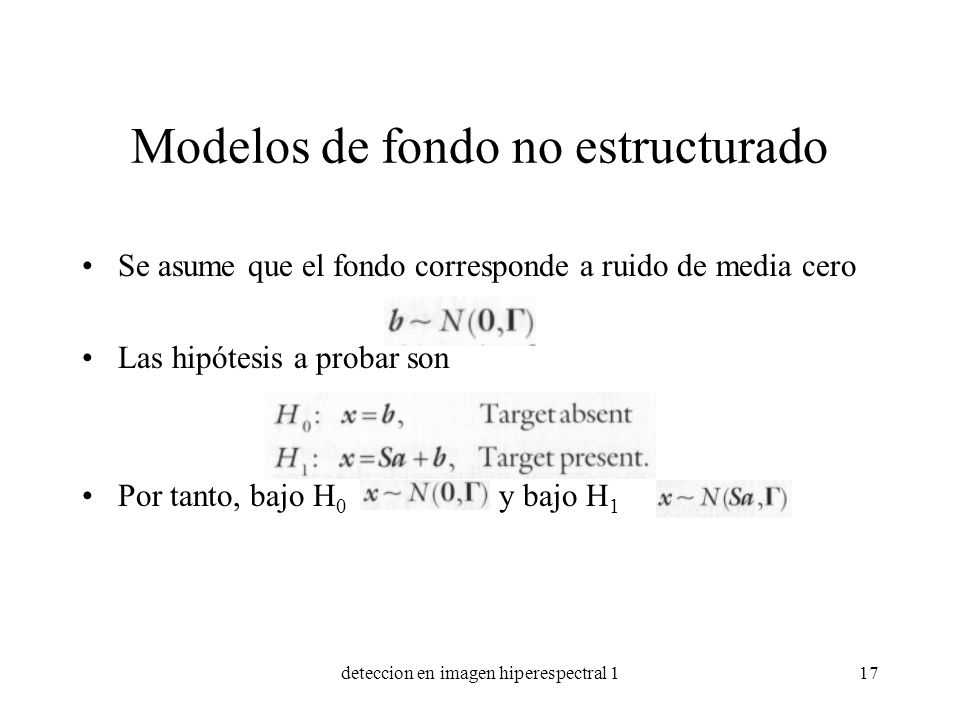

Se asume que el fondo corresponde a ruido de media cero Las hipótesis a probar son Por tanto, bajo H y bajo H1 deteccion en imagen hiperespectral 1

18 deteccion en imagen hiperespectral 1
Pixels de fondo para entrenamiento IID Training y test se asumen estadísticamente independientes. Dado que podemos usar estos pixeles para obtener el estimador de maxima verosimilitud (MLE) de la matriz de covarianza. Para ajustarse a este modelo, usualmente se resta la media del cubo de datos Siguiendo la aproximación del ratio de verosimilitudes generalizado (GLR), Kelly obtiene el detector: deteccion en imagen hiperespectral 1

19 deteccion en imagen hiperespectral 1
La matriz S contiene toda la información disponible sobre los objetivos. Esta información decrece conforme aumenta P (las columnas de S), hasta alcanzar el mínimo cuando P=L. En este caso, S es invertible y se obtiene: Este detector calcula la distancia de Mahalanobis a la media (cero) de la clase fondo. Tiene la propiedad de producir un ratio de falsas alarmas constante (CFAR). deteccion en imagen hiperespectral 1

20 deteccion en imagen hiperespectral 1

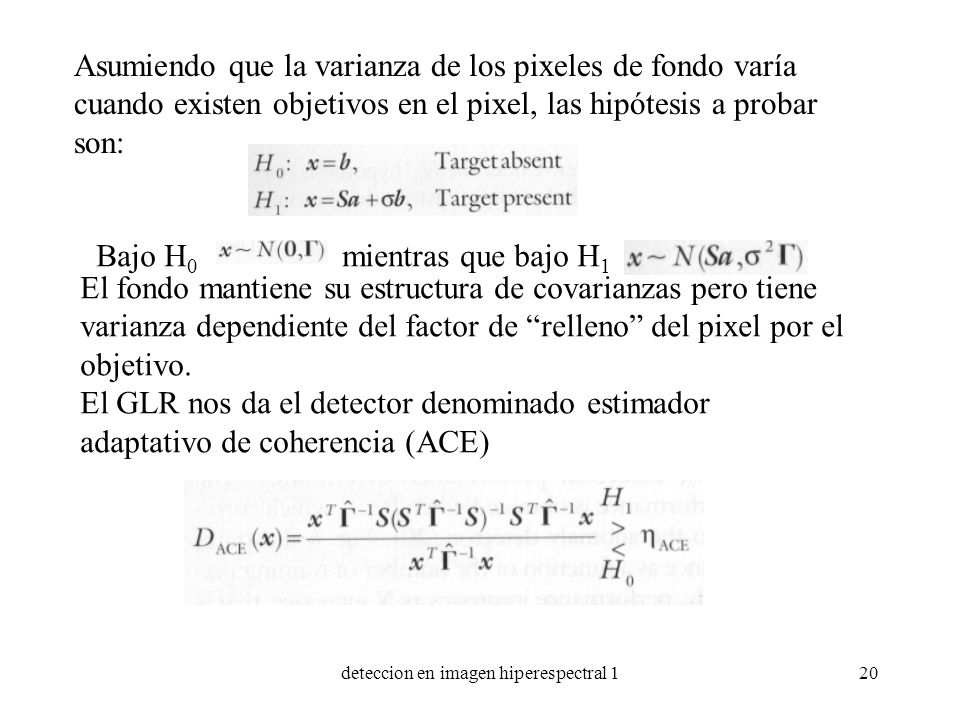

Asumiendo que la varianza de los pixeles de fondo varía cuando existen objetivos en el pixel, las hipótesis a probar son: Bajo H mientras que bajo H1 El fondo mantiene su estructura de covarianzas pero tiene varianza dependiente del factor de “relleno” del pixel por el objetivo. El GLR nos da el detector denominado estimador adaptativo de coherencia (ACE) deteccion en imagen hiperespectral 1

21 deteccion en imagen hiperespectral 1
Usando la transformación de “blanqueado” (whitening) El detector ACE se convierte en: Operador de proyección ortogonal en Dado que Podemos escribir: deteccion en imagen hiperespectral 1

22 deteccion en imagen hiperespectral 1

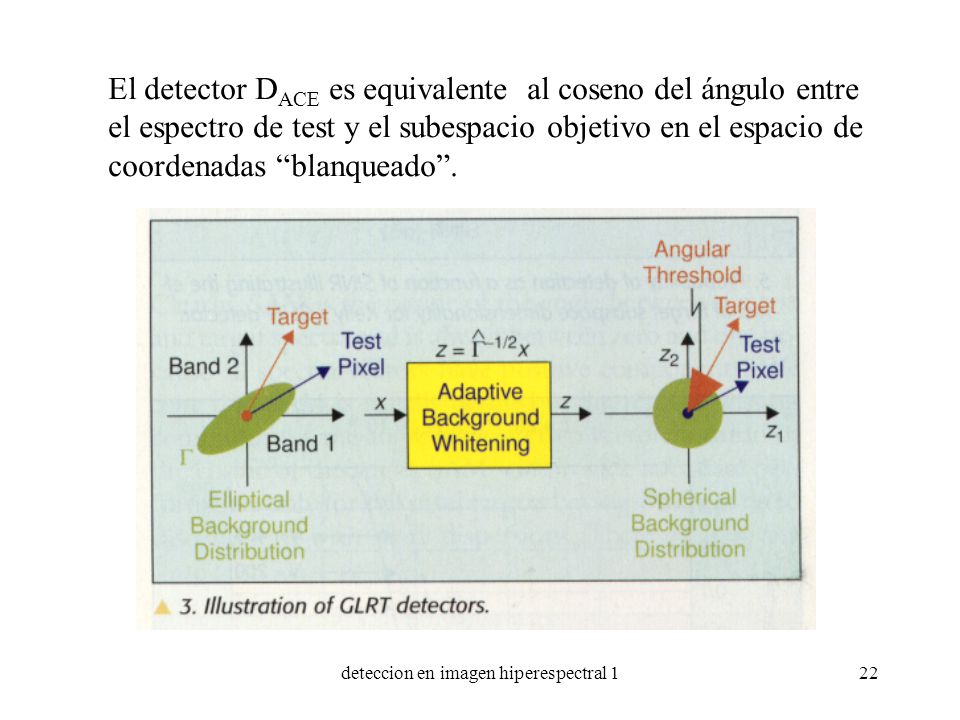

El detector DACE es equivalente al coseno del ángulo entre el espectro de test y el subespacio objetivo en el espacio de coordenadas “blanqueado”. deteccion en imagen hiperespectral 1

23 deteccion en imagen hiperespectral 1

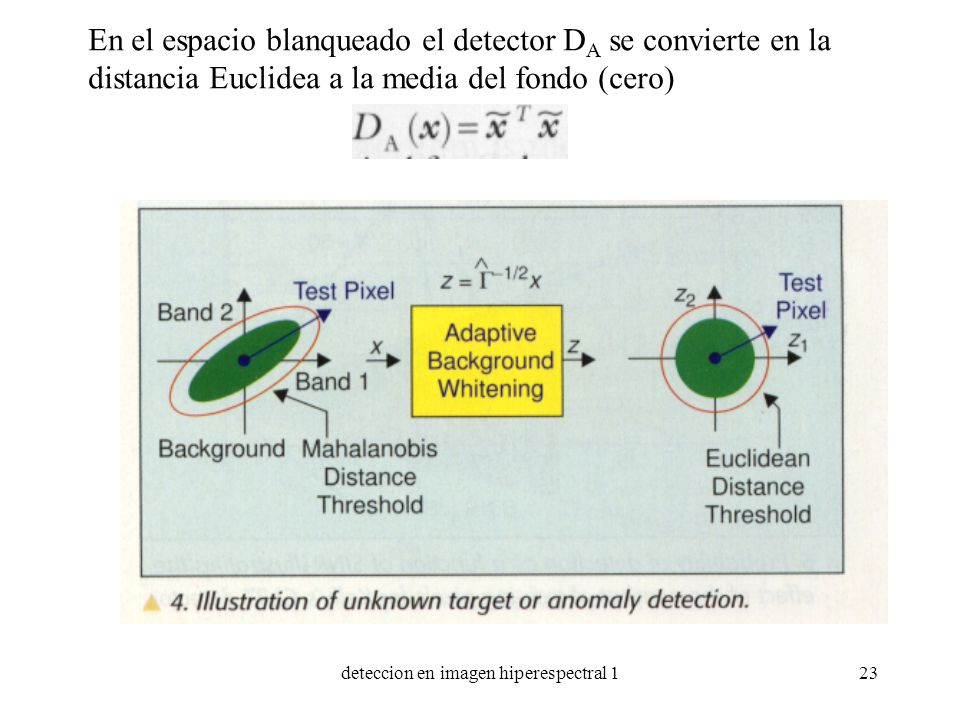

En el espacio blanqueado el detector DA se convierte en la distancia Euclidea a la media del fondo (cero) deteccion en imagen hiperespectral 1

24 deteccion en imagen hiperespectral 1

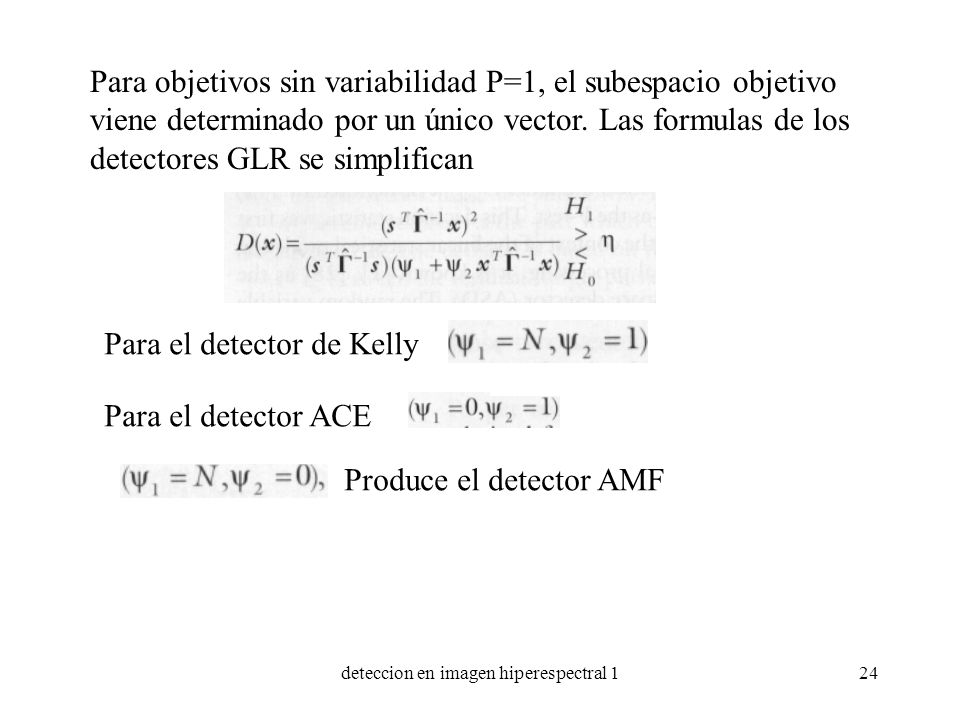

Para objetivos sin variabilidad P=1, el subespacio objetivo viene determinado por un único vector. Las formulas de los detectores GLR se simplifican Para el detector de Kelly Para el detector ACE Produce el detector AMF deteccion en imagen hiperespectral 1

25 deteccion en imagen hiperespectral 1
Distribuciones de los detectores GLRT Resulta ser una distribución F no central, con parámetro de no centralidad la ratio de señal a interferencia mas ruido (SINR) El rendimiento de los detectores depende de L, P, N y el SINR0 óptimo. Bajo la hipótesis de objetivo ausente (H0) SINR0=0 y la distribución de la salida del detector es central y la tasa de falsas alarmas solo depende de L, P, N. Los detectores GLRT cumplen todos la propiedad de CFAR. deteccion en imagen hiperespectral 1

26 deteccion en imagen hiperespectral 1

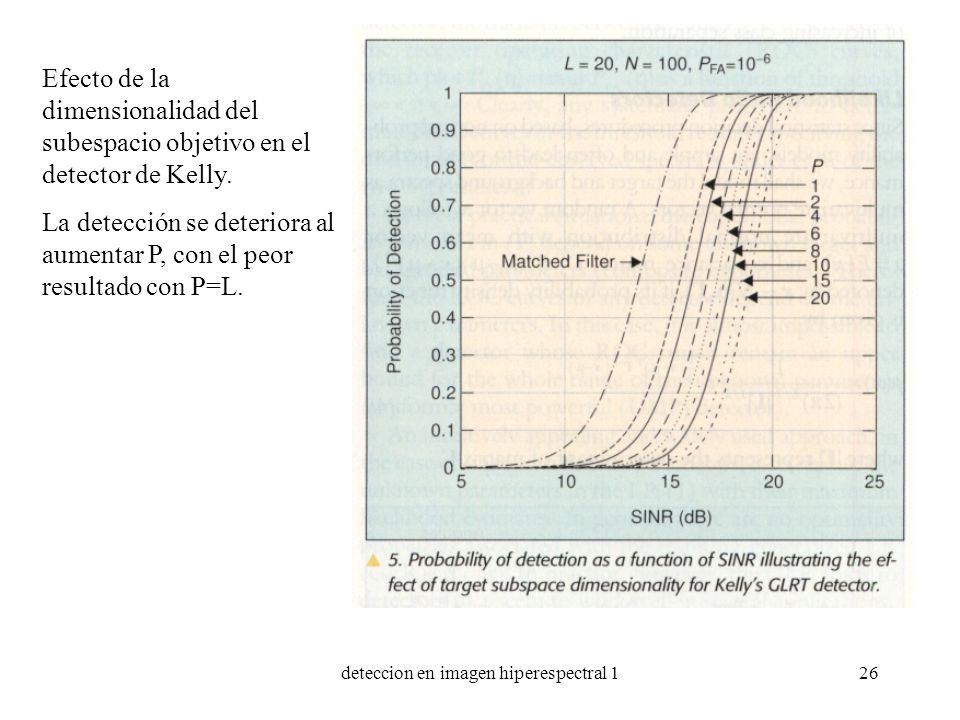

Efecto de la dimensionalidad del subespacio objetivo en el detector de Kelly. La detección se deteriora al aumentar P, con el peor resultado con P=L. deteccion en imagen hiperespectral 1

27 deteccion en imagen hiperespectral 1

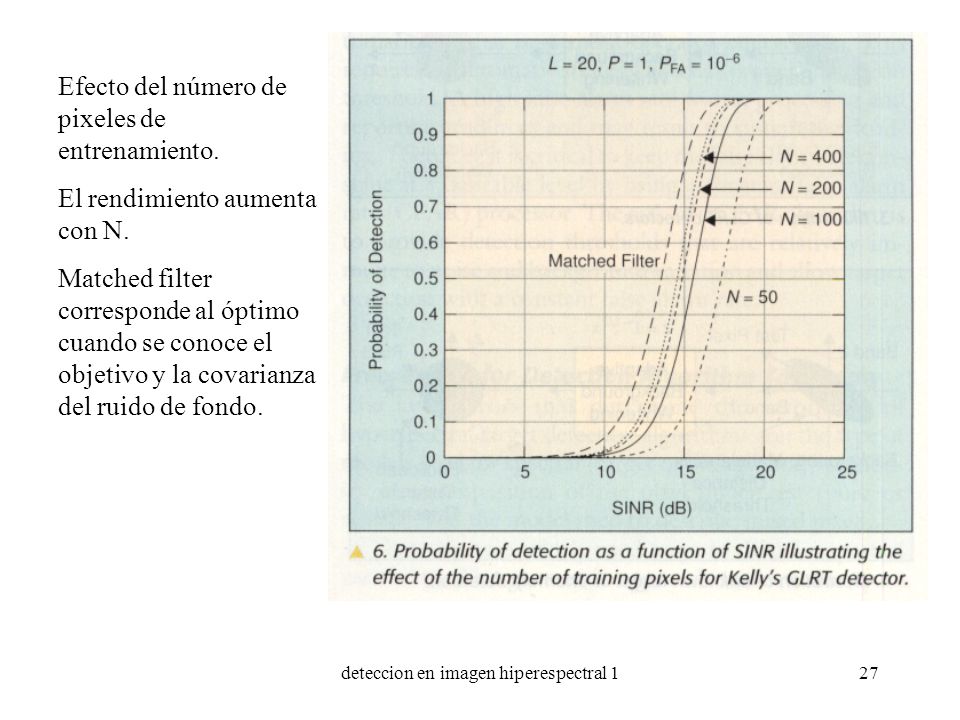

Efecto del número de pixeles de entrenamiento. El rendimiento aumenta con N. Matched filter corresponde al óptimo cuando se conoce el objetivo y la covarianza del ruido de fondo. deteccion en imagen hiperespectral 1

28 Modelos de fondo estructurado

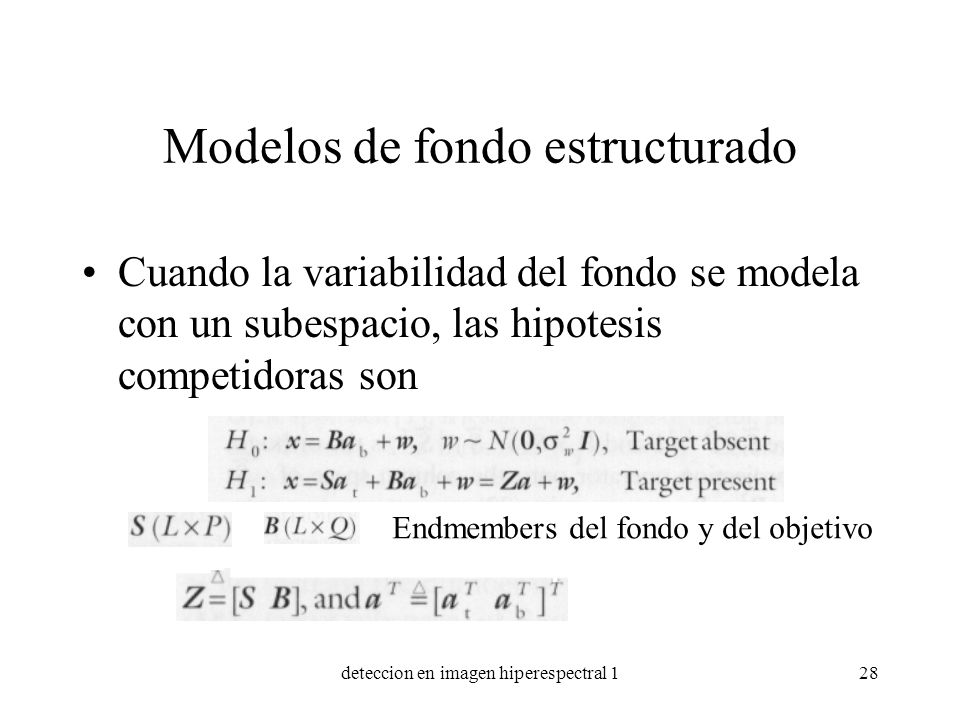

Cuando la variabilidad del fondo se modela con un subespacio, las hipotesis competidoras son Endmembers del fondo y del objetivo deteccion en imagen hiperespectral 1

29 deteccion en imagen hiperespectral 1

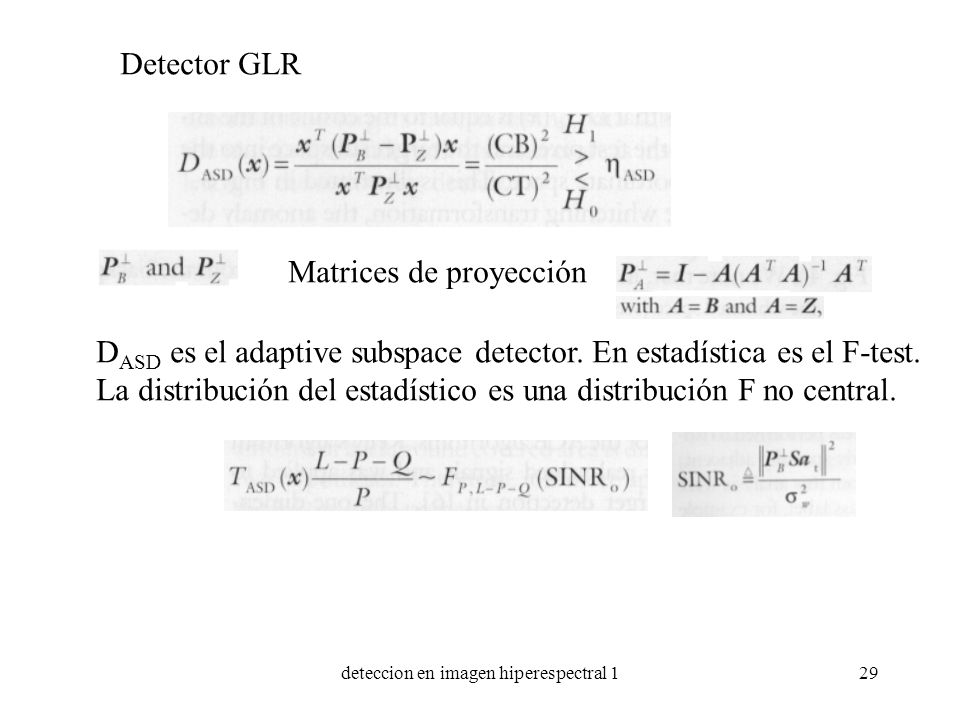

Detector GLR Matrices de proyección DASD es el adaptive subspace detector. En estadística es el F-test. La distribución del estadístico es una distribución F no central. deteccion en imagen hiperespectral 1

30 deteccion en imagen hiperespectral 1

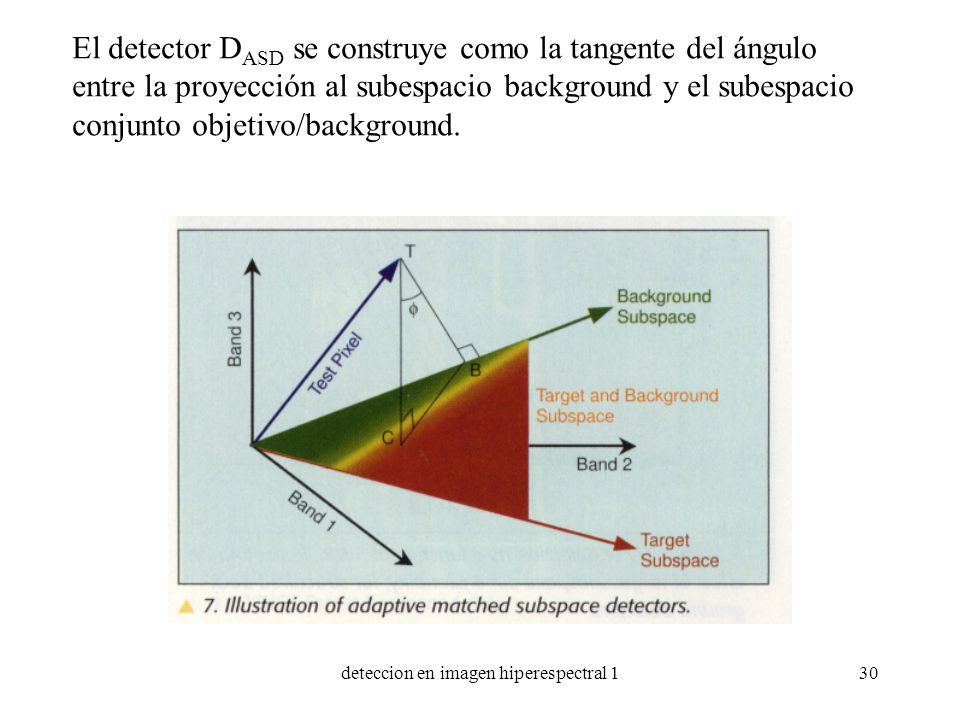

El detector DASD se construye como la tangente del ángulo entre la proyección al subespacio background y el subespacio conjunto objetivo/background. deteccion en imagen hiperespectral 1

31 deteccion en imagen hiperespectral 1

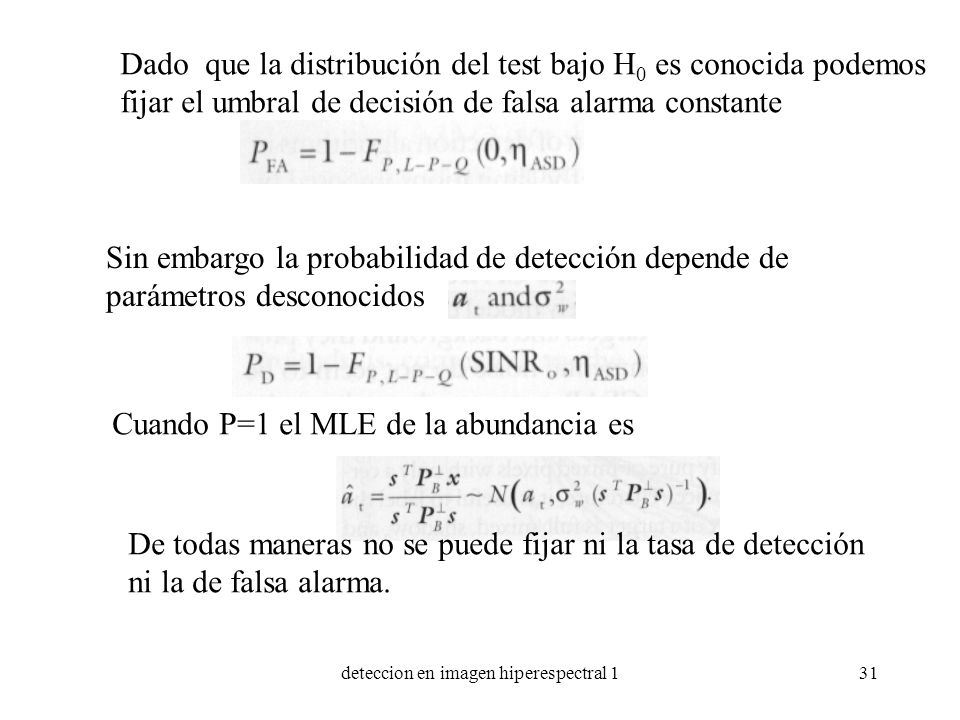

Dado que la distribución del test bajo H0 es conocida podemos fijar el umbral de decisión de falsa alarma constante Sin embargo la probabilidad de detección depende de parámetros desconocidos Cuando P=1 el MLE de la abundancia es De todas maneras no se puede fijar ni la tasa de detección ni la de falsa alarma. deteccion en imagen hiperespectral 1

32 deteccion en imagen hiperespectral 1

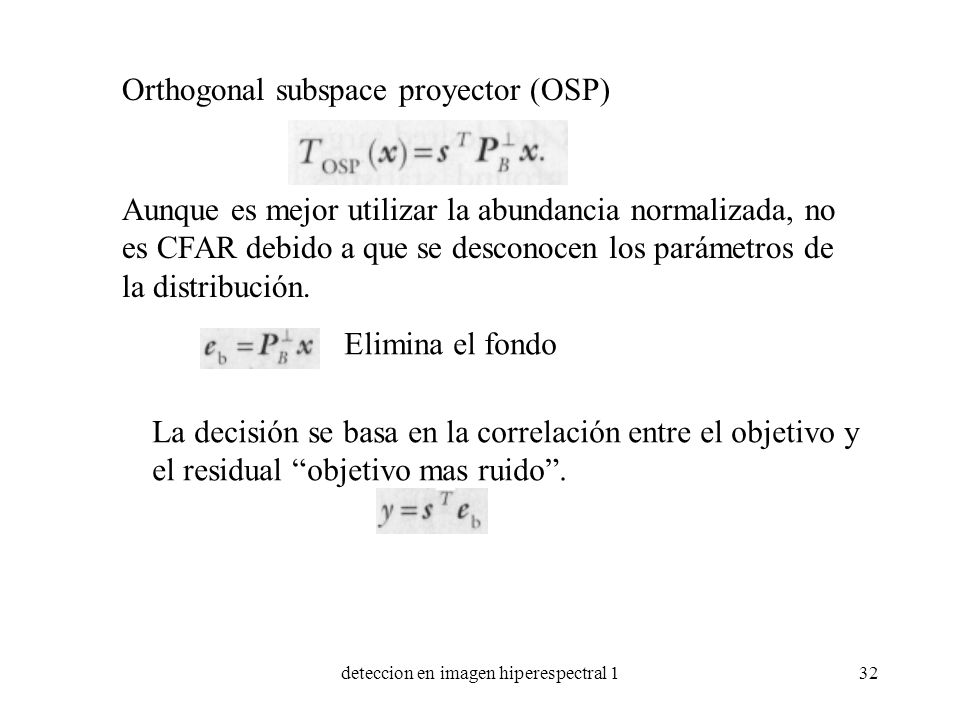

Orthogonal subspace proyector (OSP) Aunque es mejor utilizar la abundancia normalizada, no es CFAR debido a que se desconocen los parámetros de la distribución. Elimina el fondo La decisión se basa en la correlación entre el objetivo y el residual “objetivo mas ruido”. deteccion en imagen hiperespectral 1

33 deteccion en imagen hiperespectral 1
Efecto de la dimensión del subespacio objetivo en la probabilidad de detección para algunos algoritmos GLR. deteccion en imagen hiperespectral 1

34 Asunciones modelos no estructurados

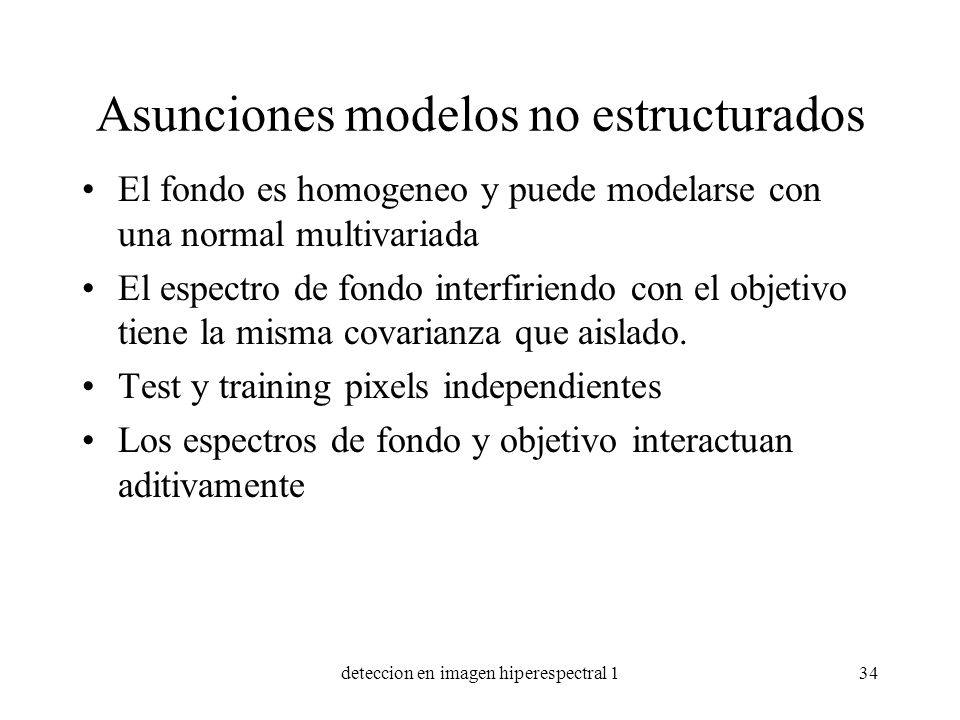

El fondo es homogeneo y puede modelarse con una normal multivariada El espectro de fondo interfiriendo con el objetivo tiene la misma covarianza que aislado. Test y training pixels independientes Los espectros de fondo y objetivo interactuan aditivamente deteccion en imagen hiperespectral 1

35 Asuncioes modelos estructurados

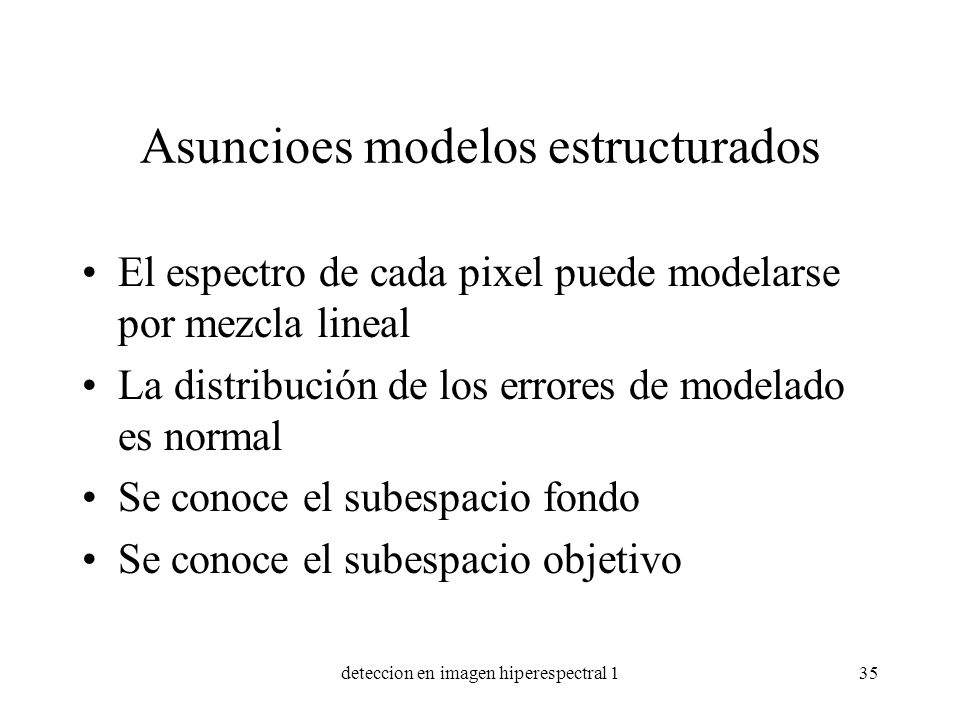

El espectro de cada pixel puede modelarse por mezcla lineal La distribución de los errores de modelado es normal Se conoce el subespacio fondo Se conoce el subespacio objetivo deteccion en imagen hiperespectral 1

36 deteccion en imagen hiperespectral 1

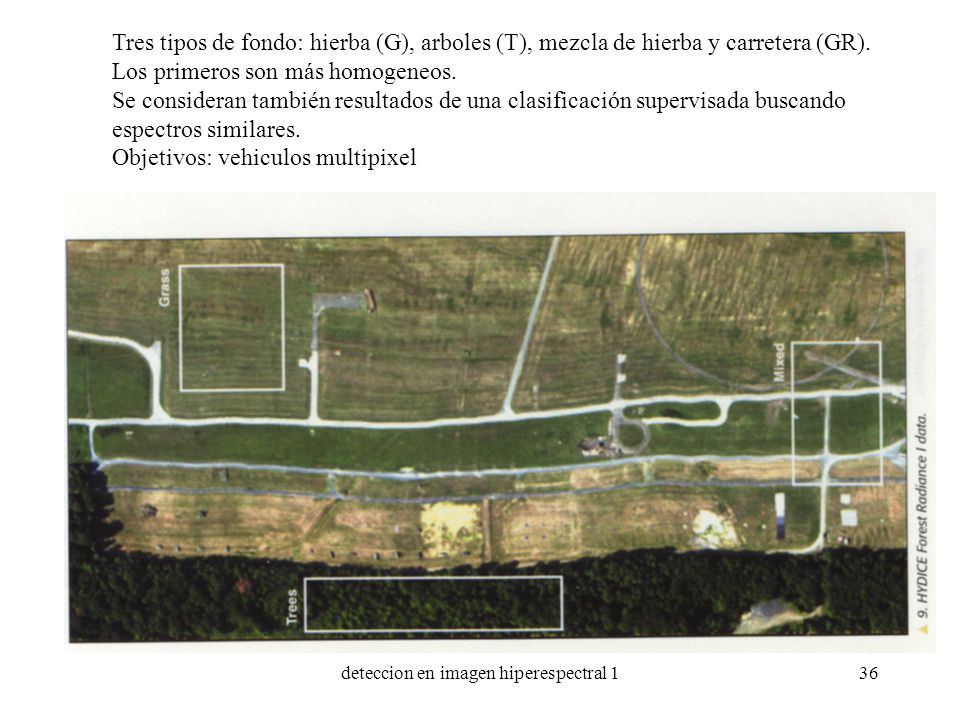

Tres tipos de fondo: hierba (G), arboles (T), mezcla de hierba y carretera (GR). Los primeros son más homogeneos. Se consideran también resultados de una clasificación supervisada buscando espectros similares. Objetivos: vehiculos multipixel deteccion en imagen hiperespectral 1

37 deteccion en imagen hiperespectral 1

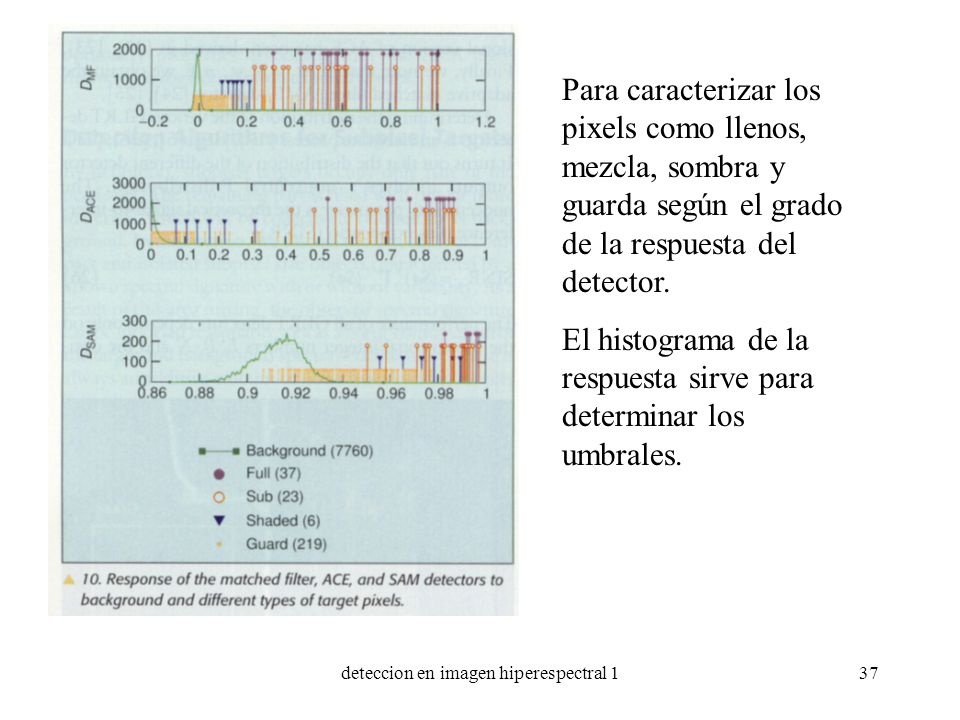

Para caracterizar los pixels como llenos, mezcla, sombra y guarda según el grado de la respuesta del detector. El histograma de la respuesta sirve para determinar los umbrales. deteccion en imagen hiperespectral 1

38 deteccion en imagen hiperespectral 1

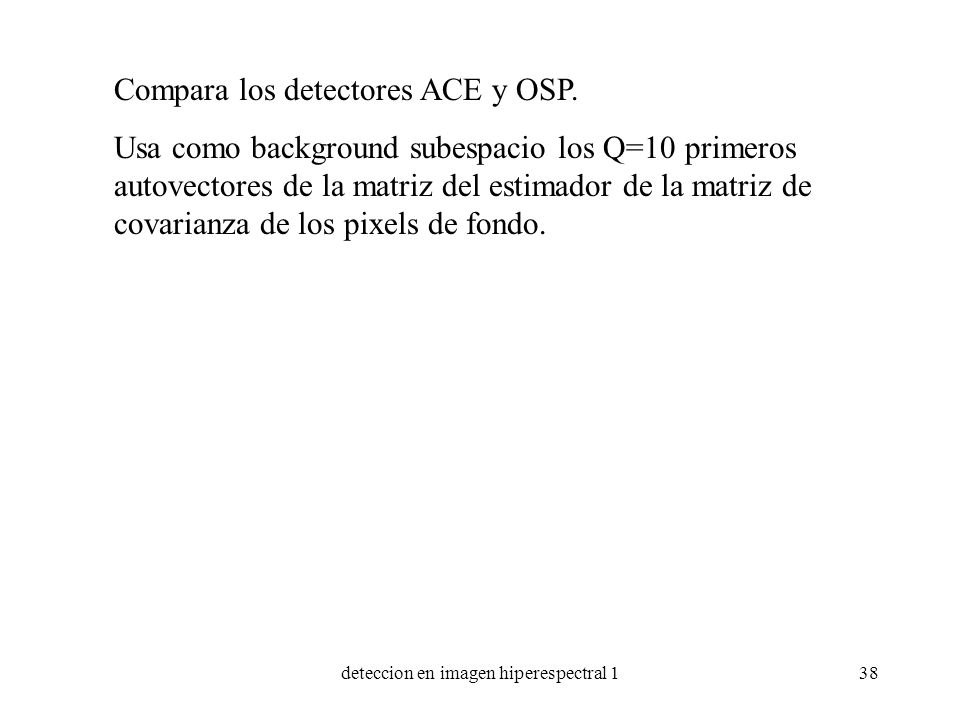

Compara los detectores ACE y OSP. Usa como background subespacio los Q=10 primeros autovectores de la matriz del estimador de la matriz de covarianza de los pixels de fondo. deteccion en imagen hiperespectral 1

39 deteccion en imagen hiperespectral 1

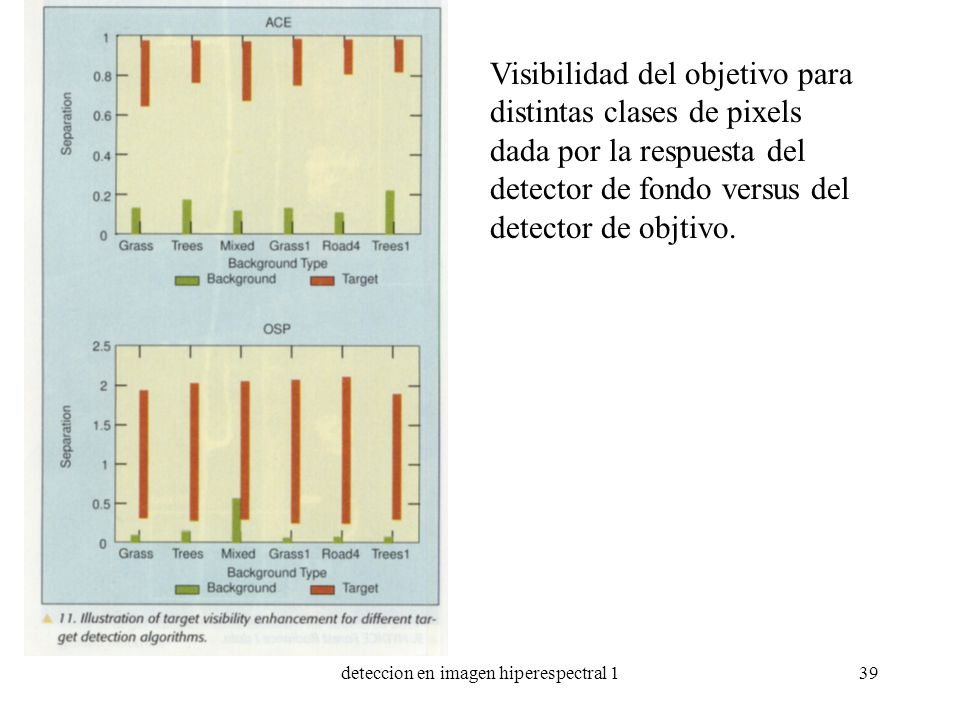

Visibilidad del objetivo para distintas clases de pixels dada por la respuesta del detector de fondo versus del detector de objtivo. deteccion en imagen hiperespectral 1

40 deteccion en imagen hiperespectral 1

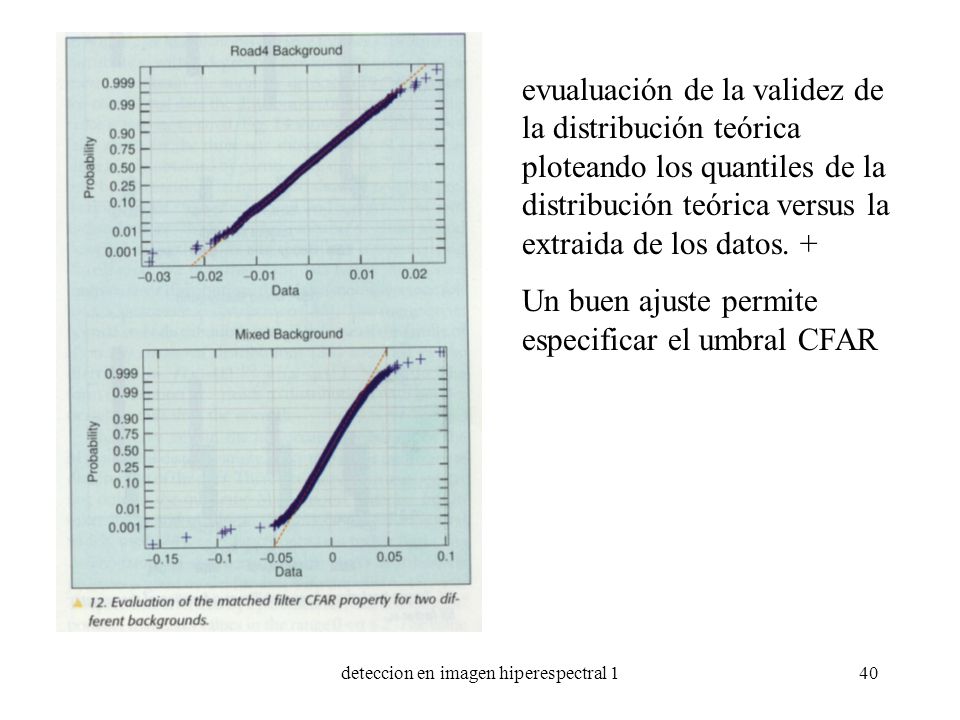

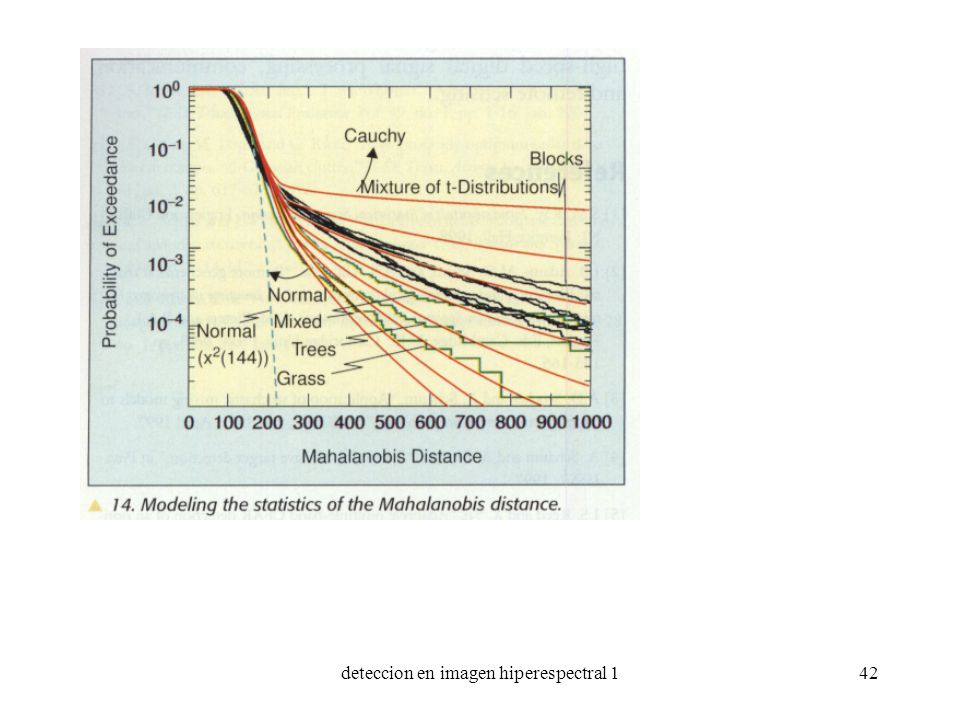

evualuación de la validez de la distribución teórica ploteando los quantiles de la distribución teórica versus la extraida de los datos. + Un buen ajuste permite especificar el umbral CFAR deteccion en imagen hiperespectral 1

41 deteccion en imagen hiperespectral 1

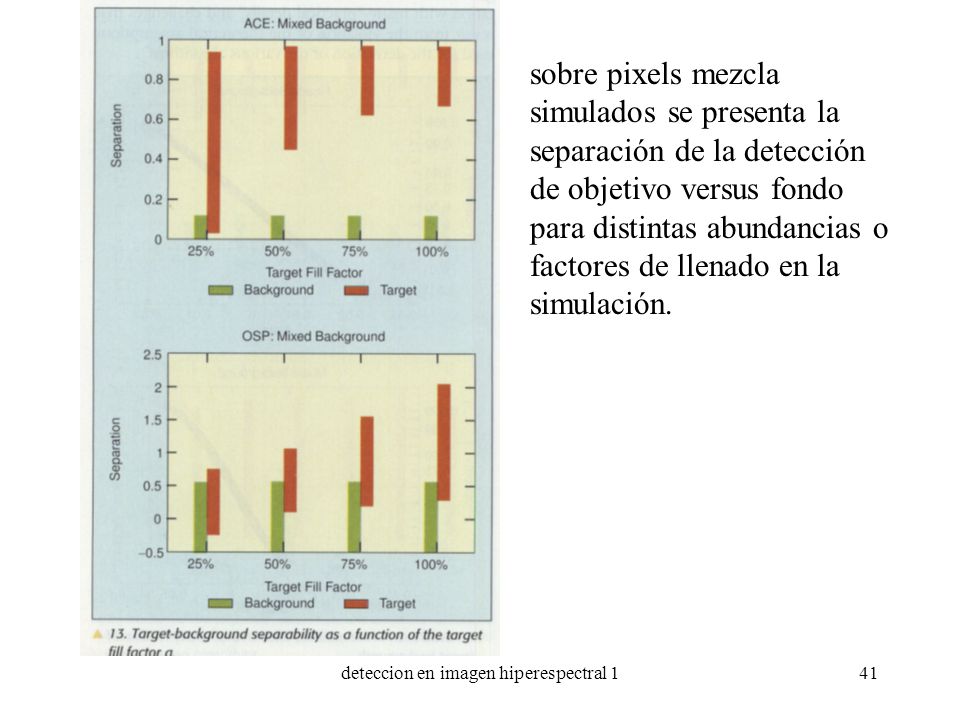

sobre pixels mezcla simulados se presenta la separación de la detección de objetivo versus fondo para distintas abundancias o factores de llenado en la simulación. deteccion en imagen hiperespectral 1

42 deteccion en imagen hiperespectral 1

43 deteccion en imagen hiperespectral 1
