1 Explotacion de Equipos
VI Unidad Unidades de Acarreo

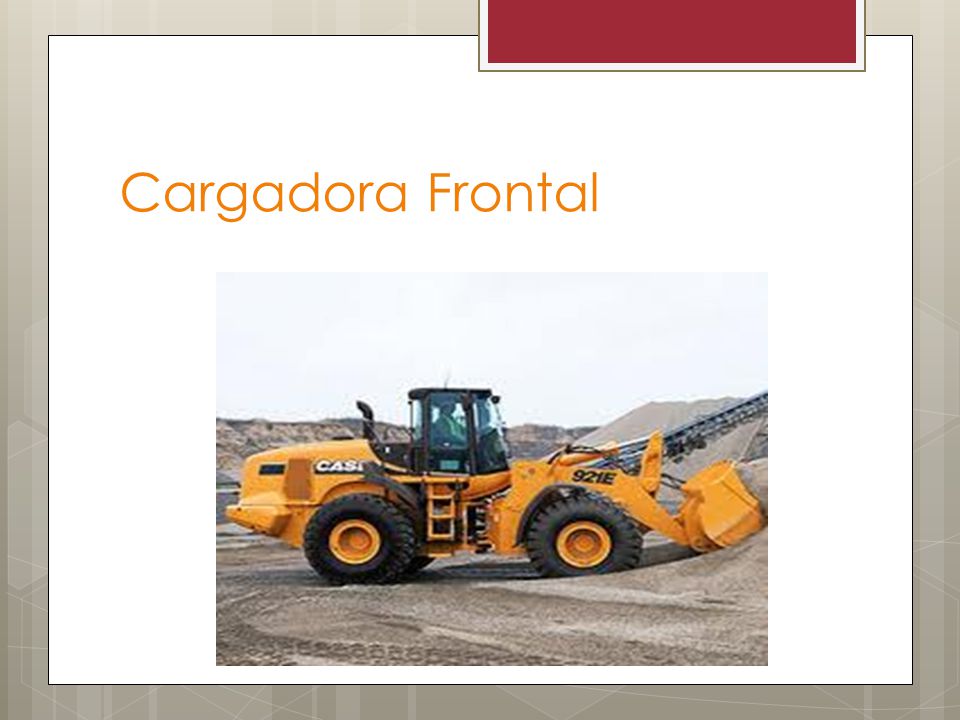

2 Cargadora Frontal

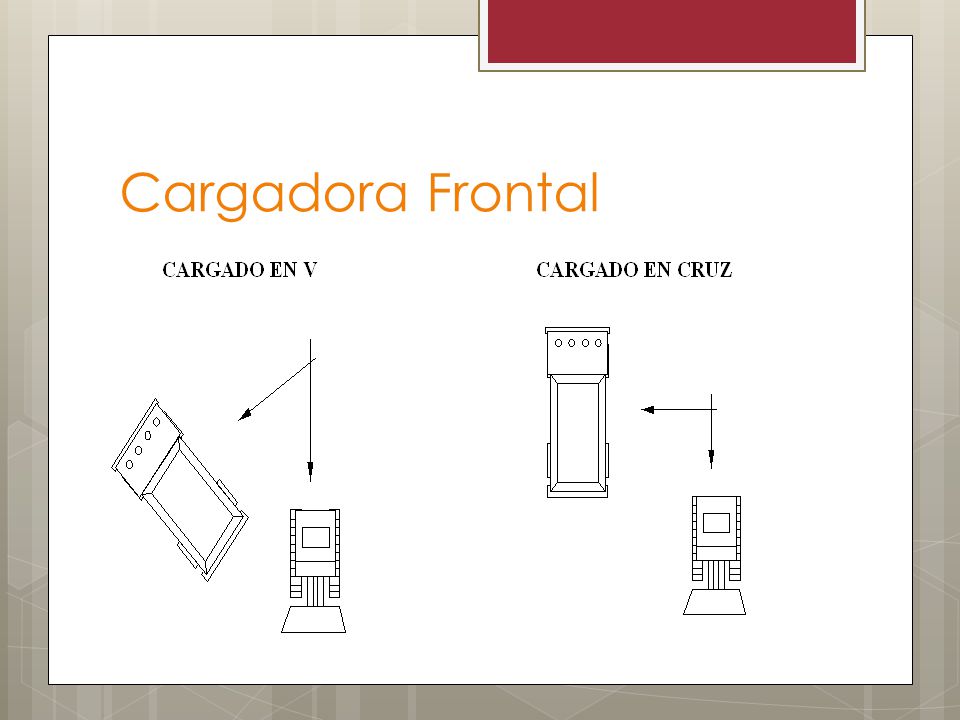

3 Cargadora Frontal

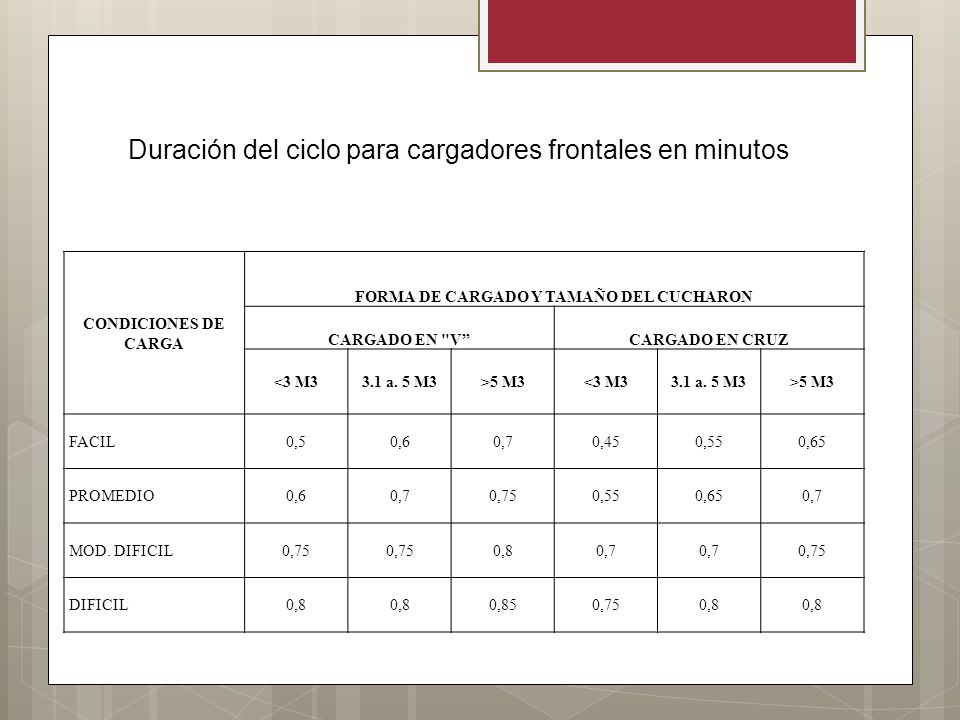

4 FORMA DE CARGADO Y TAMAÑO DEL CUCHARON
Duración del ciclo para cargadores frontales en minutos CONDICIONES DE CARGA FORMA DE CARGADO Y TAMAÑO DEL CUCHARON CARGADO EN "V” CARGADO EN CRUZ <3 M3 3.1 a. 5 M3 >5 M3 FACIL 0,5 0,6 0,7 0,45 0,55 0,65 PROMEDIO 0,75 MOD. DIFICIL 0,8 DIFICIL 0,85

5 Duracion de ciclo promedio para palas mecanicas en min

6 Factor K (condiciones de trabajo)
Condiciones de Operación Factor "k" Cargado del cucharón fácil: cargado desde un acopio de tierra, o desde un montón de roca excavada por otra máquina, el cucharón puede llenarse sin necesidad de utilizar la potencia de excavación. se utiliza para arena, suelo arenoso, suelo arcilloso con buen contenido de agua. a Cargado del cucharón en condiciones promedio: el cargado de tierra suelta desde el acopio es más difícil, pero se puede llenar el cucharón. se utiliza para arena, suelo arenoso, suelo arcilloso, grava a sin cernir, grava compactada y en excavación y cargado de tierra suave. 0.85 a 0.95 Cargado del cucharón moderadamente difícil: difícil cargar cucharón lleno. se utiliza para roca pequeña acopiada por otra máquina, roca molida, arcilla dura, arena mezclada con grava, suelo arenoso, suelo arcilloso seco. a Cargado difícil: difícil cargar el cucharón. se utiliza para rocas grandes de forma irregular que forman grandes espacios de aire, roca excavada con explosivos, piedras grandes, arena mezclada con piedras, etc. a

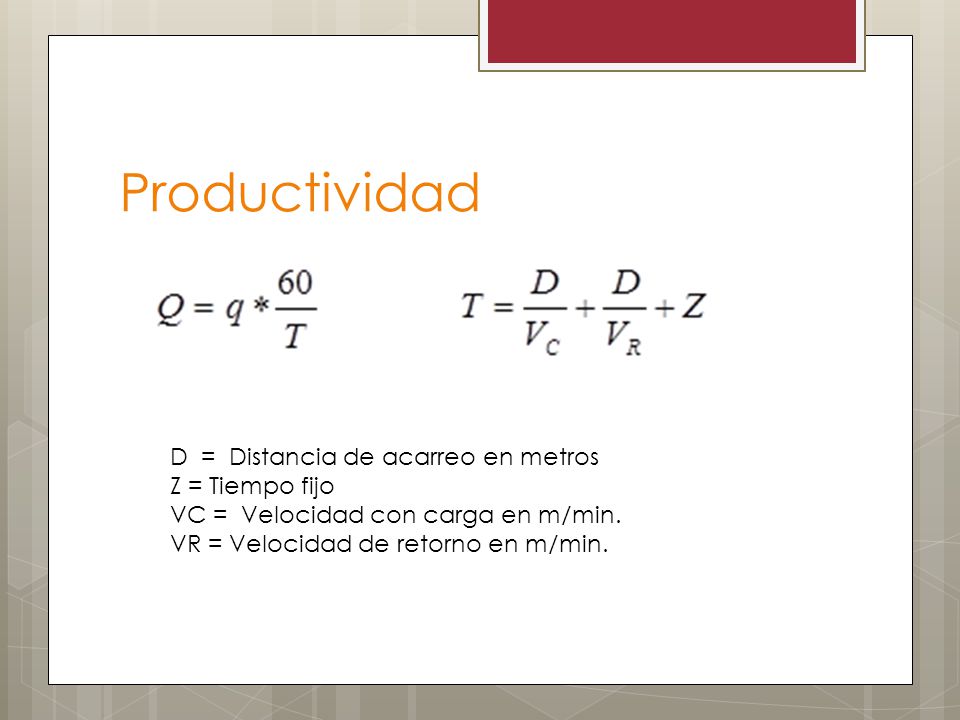

7 Productividad D = Distancia de acarreo en metros Z = Tiempo fijo
VC = Velocidad con carga en m/min. VR = Velocidad de retorno en m/min.

8 Productividad Real Q=q* 60*K*E T K= factor de cucharon
E= eficiencia % T= tiempo de ciclo

9 Equipos de Acarreo

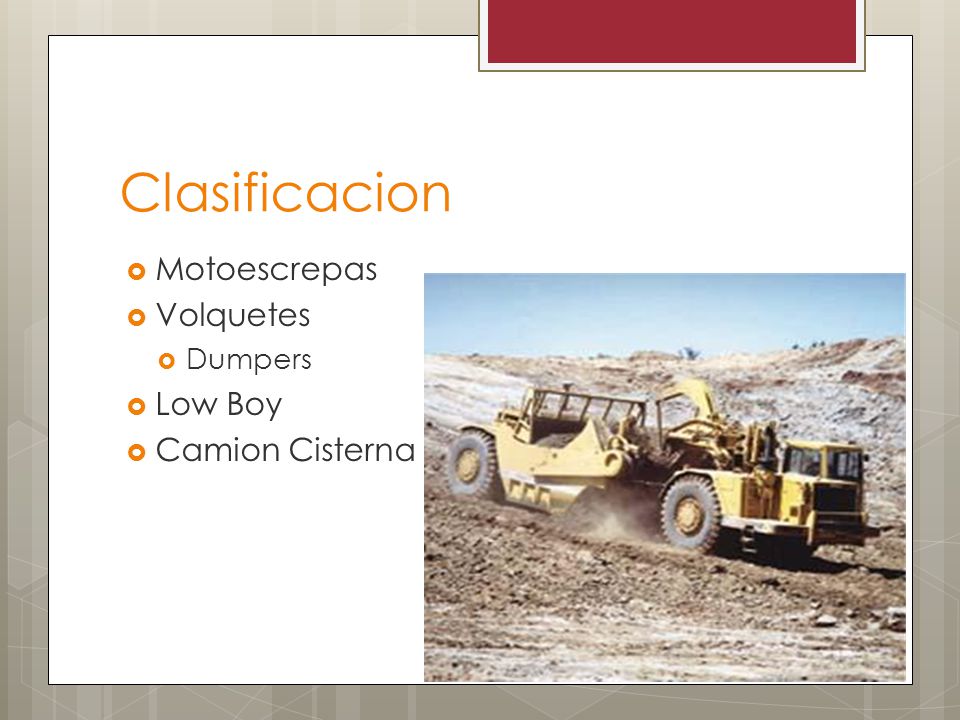

10 Clasificacion Motoescrepas Volquetes Dumpers Low Boy Camion Cisterna

11

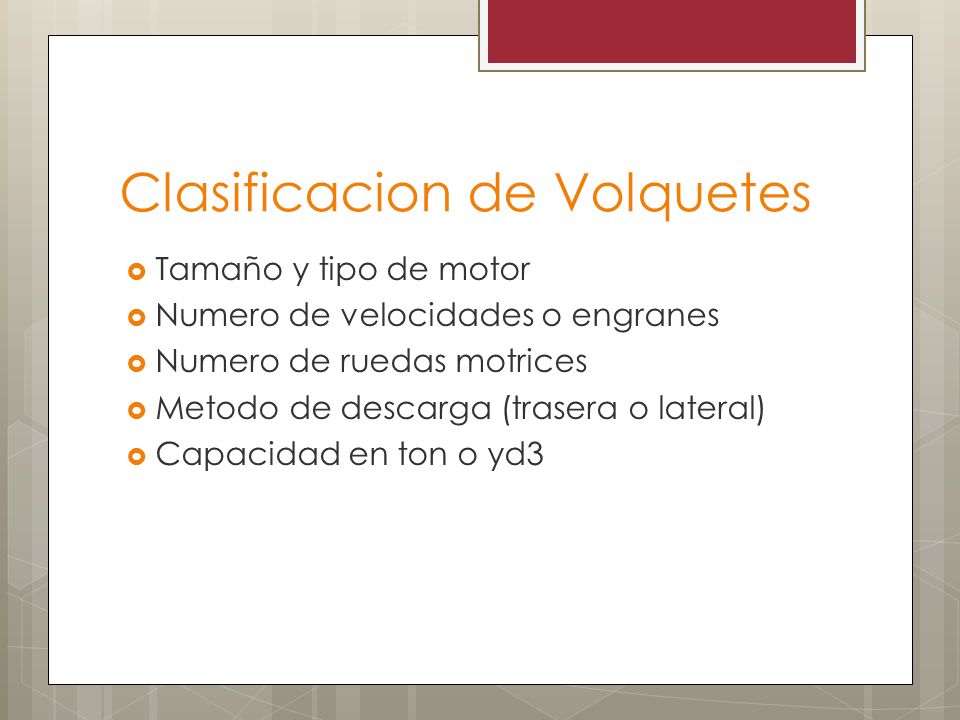

12 Clasificacion de Volquetes
Tamaño y tipo de motor Numero de velocidades o engranes Numero de ruedas motrices Metodo de descarga (trasera o lateral) Capacidad en ton o yd3

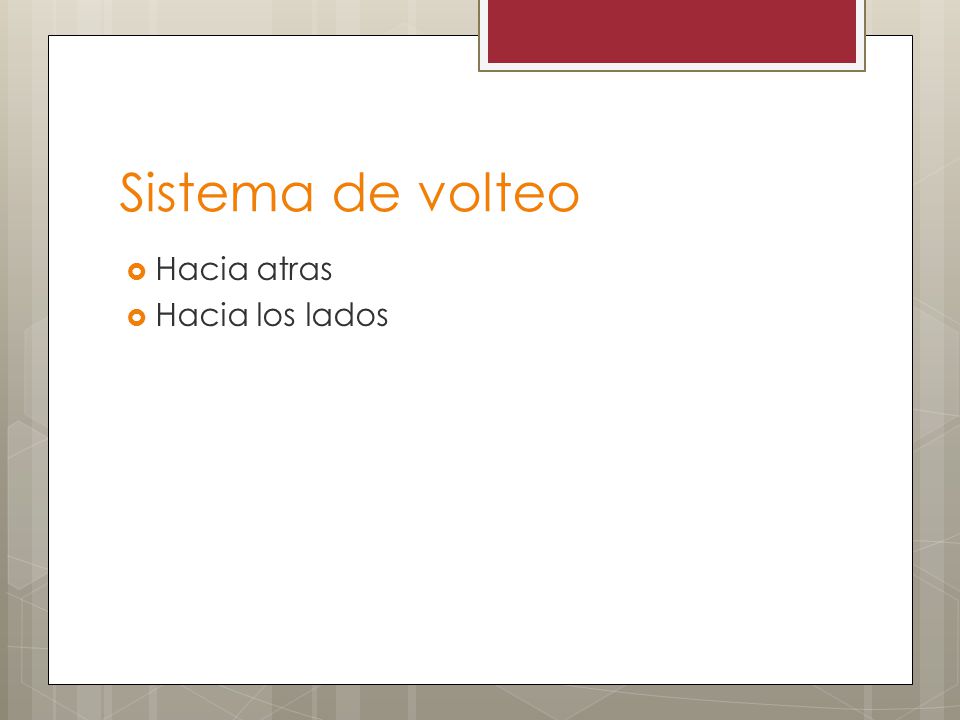

13 Sistema de volteo Hacia atras Hacia los lados

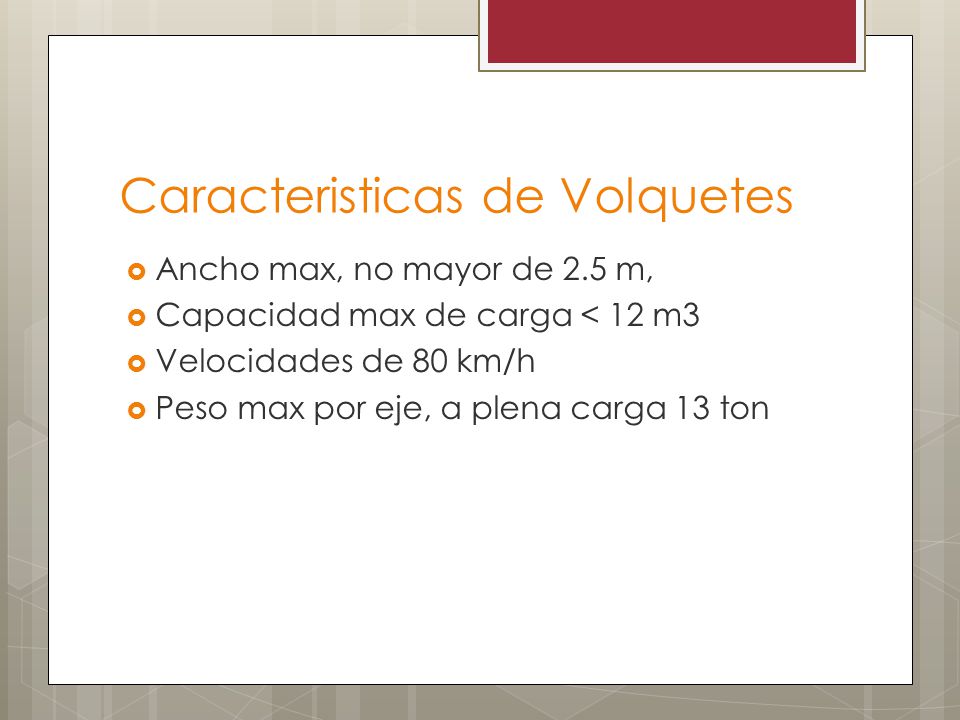

14 Caracteristicas de Volquetes
Ancho max, no mayor de 2.5 m, Capacidad max de carga < 12 m3 Velocidades de 80 km/h Peso max por eje, a plena carga 13 ton

15 Carga Maxima

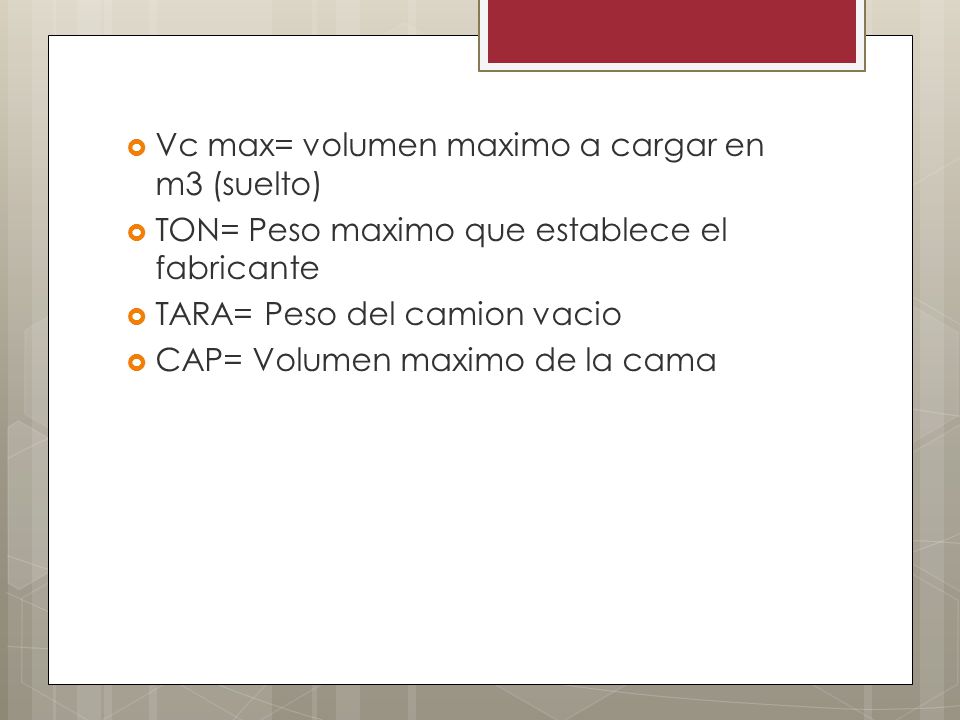

16 Vc max= volumen maximo a cargar en m3 (suelto)
TON= Peso maximo que establece el fabricante TARA= Peso del camion vacio CAP= Volumen maximo de la cama

17

18 Tiempos Fijos t2 = Tiempo de descarga más el tiempo de espera para iniciar esta operación t3 = Tiempo usado para las maniobras del volquete y para que el cargador empiece la

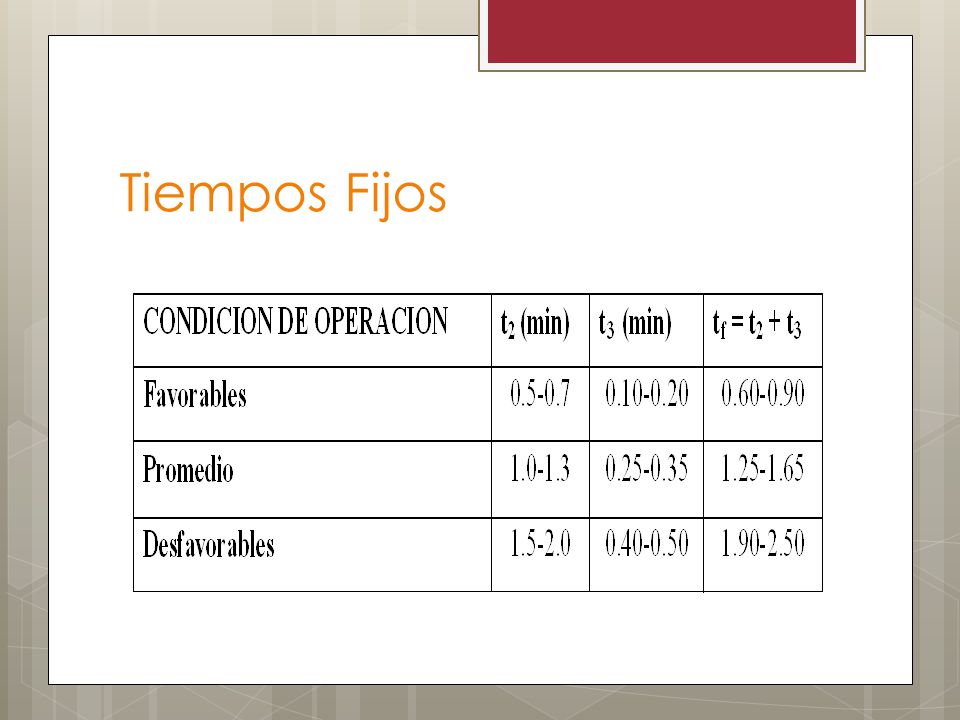

19 Tiempos Fijos

20 Velocidades de trabajo

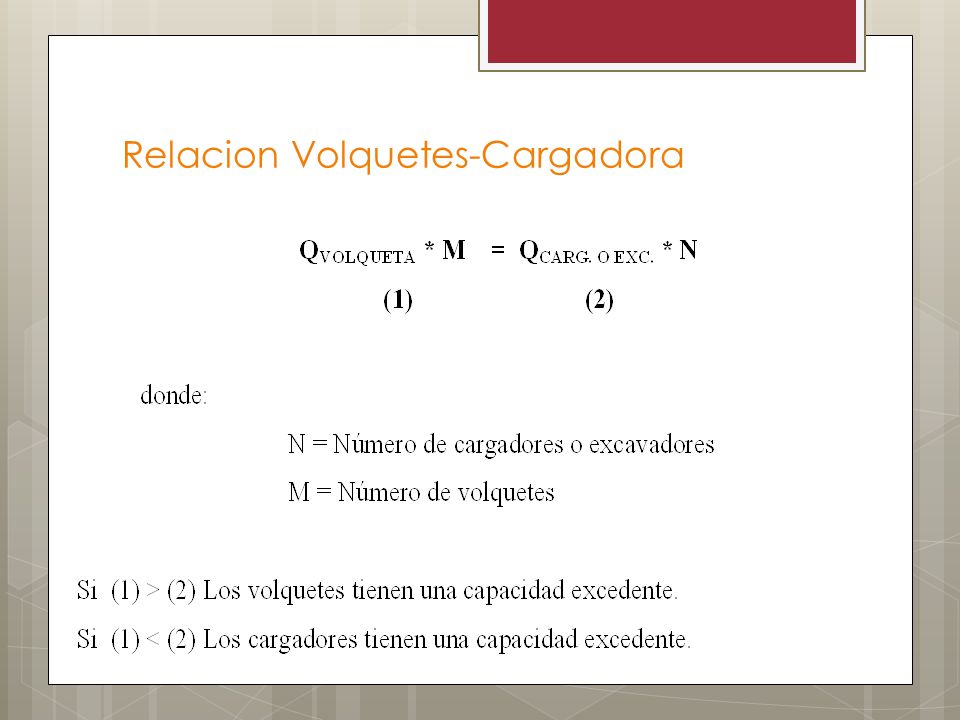

21 Relacion Volquetes-Cargadora

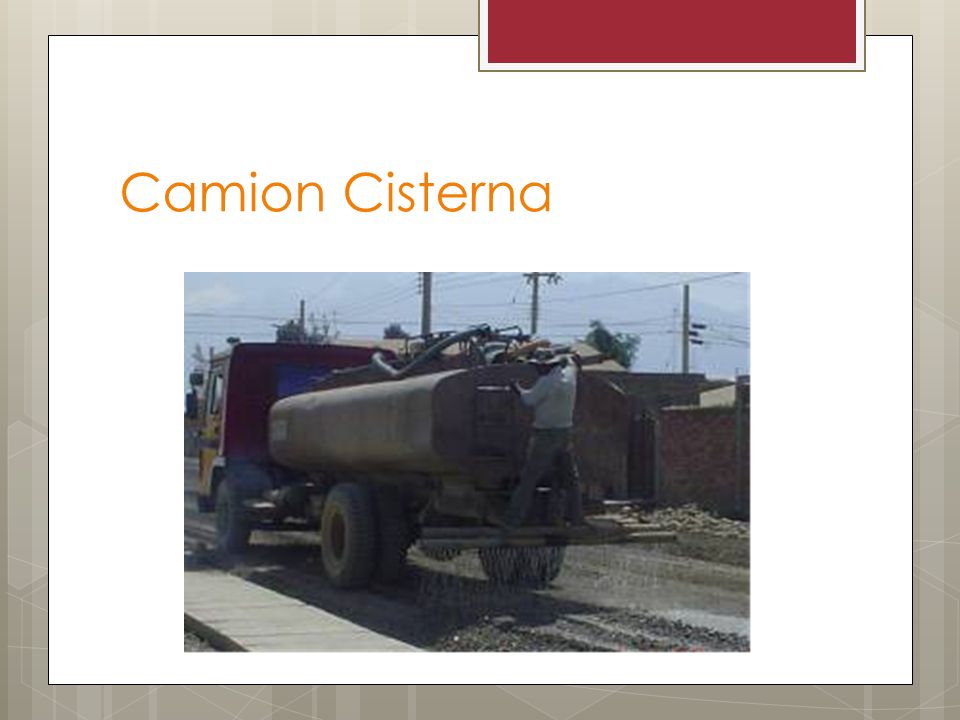

22 Camion Cisterna

23
