1 Tema V Sistemas no Lineales de Ecuaciones Diferenciales - Estabilidad de Sistemas de EDO Ecuaciones Diferenciales

2 Encontrar información cualitativa acerca de las soluciones
Problemática Problema Difícil o aún imposible resolver una E.D. en especial si es “no lineal” Que hacer? Encontrar información cualitativa acerca de las soluciones Ecuaciones Diferenciales

3 Retrato de Fase Puntos Críticos y Retrato de Fase
Fluido circulando a lo largo de la línea real, con velocidad local: (1) EDO Autónoma Retrato de Fase Trayectorias Ecuaciones Diferenciales

4 Puntos Críticos y Estabilidad
Fluido Circulando a lo largo de la línea real, con velocidad local: Los valores de x que anulan la EDO se denominan Puntos Críticos Puntos Críticos Puntos Críticos representan Equilibrio Si luego es solución de la EDO original (1) A esta solución se la denomina Solución de Equilibrio Un punto crítico es estable si para pequeñas perturbaciones alrededor de él la solución permanece cerca del punto para todo Ecuaciones Diferenciales

5 Ejemplo Consideremos una ecuación diferencial para un modelo poblacional: (2) Con  y  constantes reales Tomemos: y Ecuaciones Diferenciales

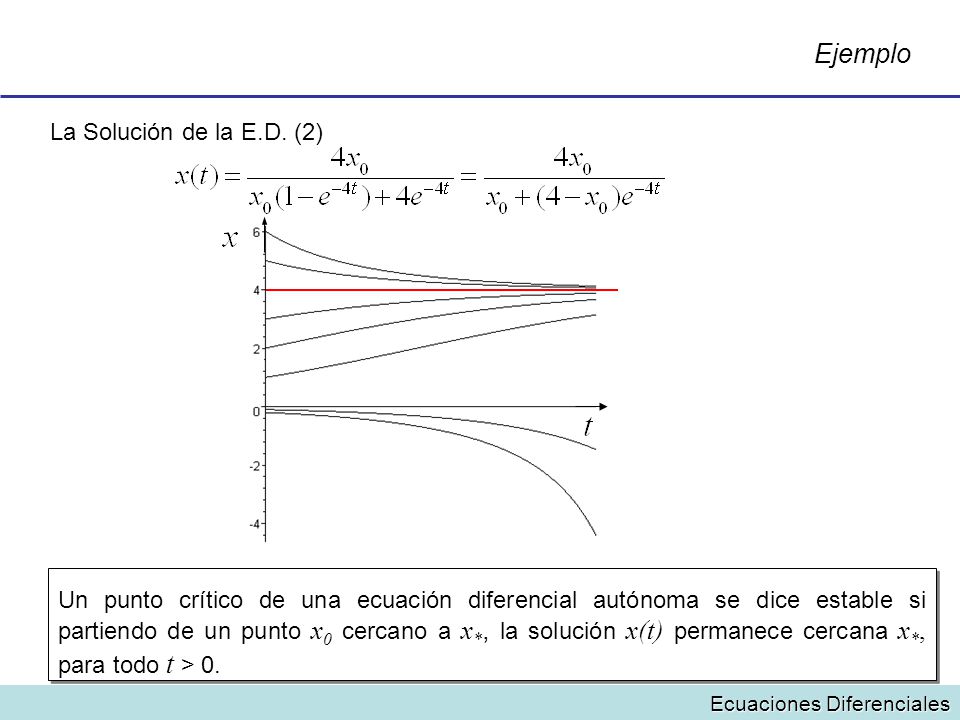

6 Ejemplo La Solución de la E.D. (2)
Un punto crítico de una ecuación diferencial autónoma se dice estable si partiendo de un punto x0 cercano a x*, la solución x(t) permanece cercana x*, para todo t > 0. Ecuaciones Diferenciales

7 Estabilidad en un Sistema EDO
Estudiaremos el sistema: (3) F(x,y) y G(x,y) son clase C 1 en alguna región R del plano xy. Esta Región se denomina Plano de Fase Además, como la variable t no aparece explícitamente en las funciones F(x,y) y G(x,y), el sistema se dice que es autónomo. Del teorema de existencia y unicidad se sigue que si t0 es cualquier número y (x0 , y0) es cualquier punto del plano de las fases, existe una única solución del sistema de EDO (3): Ecuaciones Diferenciales

8 Solución de Equilibrio
Las funciones: e son las trayectorias. Describen una curva solución. Punto Crítico: es un punto crítico si: , satisfacen (3) Una solución tal de valor constante se denomina: Solución de Equilibrio En lo que sigue supondremos que todo punto crítico es aislado, en el sentido que existe un entorno centrado en (x0,y0) que no contiene ningún otro punto crítico. Ecuaciones Diferenciales

9 Si (x0,y0) no es un punto crítico:
Trayectorias y Plano de Fase Si (x0,y0) no es un punto crítico: Trayectoria: curva en el plano xy (x(t) , y(t)) se moverá por esa curva a medida que t aumente Trayectorias: curvas no degeneradas, no se intersectan a si mismas Plano de fase: muestra cualitativamente el comportamiento de las soluciones El comportamiento cerca de los puntos críticos es de especial interés Ecuaciones Diferenciales

10 Ejemplo Consideremos el sistema autónomo: con k constante
Punto crítico: (0,0) Si Ecuaciones Diferenciales

11 Nodos Nodo propio Nodo impropio Ecuaciones Diferenciales

12 x=x(t), y=y(t) permanece cerca de (x*,y*)
Estabilidad Si (x0,y0) está suficientemente cercano a (x*,y*) x=x(t), y=y(t) permanece cerca de (x*,y*) Entonces (x*,y*) es un punto crítico estable Ecuaciones Diferenciales

13 centro estable Centros Estables
Consideremos una masa que oscila sin amortiguamiento: Si introducimos: Punto crítico: (0,0) Trayectorias: centro estable Ecuaciones Diferenciales

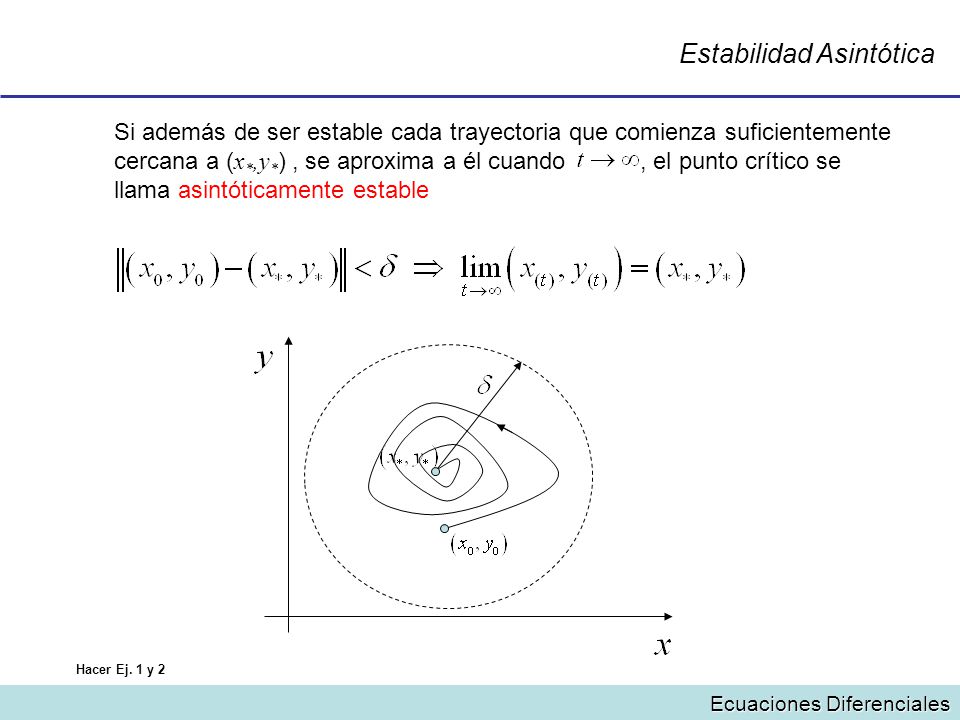

14 Estabilidad Asintótica
Si además de ser estable cada trayectoria que comienza suficientemente cercana a (x*,y*) , se aproxima a él cuando , el punto crítico se llama asintóticamente estable Hacer Ej. 1 y 2 Ecuaciones Diferenciales

15 Puntos Críticos y Estabilidad de Sistemas Lineales
Sistema EDO lineal de 1° orden Det. de la matriz de coeficientes, A (1) (0,0) es el único punto crítico solución no trivial del sistema  son los valores propios de la matriz de coeficientes A de (1), los que se calculan a partir de: det (A -  I ) = 0 (2) Ecuaciones Diferenciales

16 Puntos Críticos y Estabilidad de Sistemas Lineales
Sean y las raíces de (2) . Distinguiremos 5 casos: Casos Principales Si: y reales y distintos Si: y complejos conjugados (parte real distinta de cero) Casos Frontera Si: y reales e iguales Si: y imaginarias puras Ecuaciones Diferenciales

17 1 < 2 < 0 Si , entonces
y reales y distintos (igual signo) Solución de (1) 1 < 2 < 0 Si , entonces Cuando t→, la solución tiende al origen con la dirección del vector propio Si , entonces Cuando t→, la solución tiende al origen con la dirección del vector propio Si , entonces (3) Ecuaciones Diferenciales

18 Sacando factor común de la ecuación anterior, obtenemos
y reales y distintos (igual signo) Sacando factor común de la ecuación anterior, obtenemos Considerando que 1 - 2 < 0 cuando t→  : y la solución tiende al origen con esta dirección. Ahora sacando factor común de la ec. (3), obtenemos Considerando que 2 - 1 > 0, entonces cuando t→ - : y la solución tiende al infinito con esta dirección. Ecuaciones Diferenciales

19 es decir, las trayectorias se alejan del punto crítico cuando t→  .
reales y distintos (igual signo) Esto es, las curvas convergen al punto crítico (0,0) con una dirección paralela a una de las asíntotas, , cuando t→  y se hace paralela a la otra cuando t→ -. Como las soluciones se acercan al punto crítico, cuando t→  , decimos entonces que el punto crítico es un nodo impropio asintóticamente estable (Figura 1). Figura 1 Nodo impropio b) 0 < 1 < 2 El tratamiento matemático es similar al anterior pero el punto crítico es inestable, es decir, las trayectorias se alejan del punto crítico cuando t→  . Ecuaciones Diferenciales

20 Considerando 1 < 0 y 2 > 0
reales y distintas (distinto signo) Considerando 1 < 0 y 2 > 0 Valen las mismas deducciones que para el caso anterior. El punto crítico (0,0) es inestable, cuando t→ , las soluciones se alejan del punto crítico. (Figura 2) Un punto crítico con estas características se denomi-na punto silla y es siempre inestable. Ecuaciones Diferenciales

21 En este caso los valores propios son 1,2 =    i, con   0.
y complejos conjugados y complejos conjugados En este caso los valores propios son 1,2 =    i, con   0. La expresión de la solución ya fue tratada en el capítulo anterior. Tomando 1 =  +  i Si A2 = B1 = 0, La solución es: c1 c2   Ecuaciones Diferenciales

22 La cual puede reescribirse como:
y complejos conjugados Reemplazando: La cual puede reescribirse como: Las ecuaciones corresponden a trayectorias que giran en forma de espirales (por ser   0). Queda por determinar el sentido de giro de estas trayectorias y la estabilidad del punto crítico. Para determinar el sentido de giro debemos hacer cambio de coordenadas: x y r  t Ecuaciones Diferenciales

23 y complejos conjugados Luego de un desarrollo que pueden ver en el apunte, llegamos a la siguiente conclusión: Ecuaciones Diferenciales

24 es un valor propio múltiple completo. Luego despejando
y reales e iguales y reales e iguales Figura 4: nodo propio es un valor propio múltiple completo. Luego despejando Las trayectorias son semirrectas Si  < 0 es asintóticamente estable. Si  > 0 es inestable (Fig. 4). Ecuaciones Diferenciales

25 y reales e iguales = a es un valor propio múltiple defectuoso. Ya vimos que la expresión de la solución es: (*) Supongamos  < 0. Si c2 = 0: , las trayectorias son semirrectas. Cuando t→, de (*), (x,y) → (0,0) con pendiente Si c2  0 Las soluciones son curvas y como  < 0, las trayectorias tienden a (0,0) cuando t→. Esto es: Ecuaciones Diferenciales

26 (lo mismo para el denominador)
y reales e iguales y cuando t→, (lo mismo para el denominador) Figura 5. Nodo impropio Entonces, la trayectoria tiende al origen en la dirección Cuando t→-, haciendo el mismo análisis, la trayectoria (y la solución) tiende a infinito en la dirección Ecuaciones Diferenciales

27 En este caso los valores propios son 1,2 =    i, con  = 0.
y imaginarios puros y imaginarios puros En este caso los valores propios son 1,2 =    i, con  = 0. Siguiendo el procedimiento visto para valores propios complejos conjugados, pero teniendo en cuenta que  = 0, se llega a: Figura 6. Centro Se cumple , entonces las trayectorias son elipses (figura 6). A los fines de analizar el sentido, vale lo visto para el caso C, con  = 0. Ecuaciones Diferenciales

28 Estabilidad y trayectorias para puntos críticos de sistemas de EDO de primer orden lineales
Sistema EDOL Autónomo: p2-4q=0 q=detA Inestable Asintóticamente Estable Espirales p=-trA Estable Puntos Silla Nodos Impropios Nodos límite (Propios) Centros Resolver Ej. 3 Ecuaciones Diferenciales

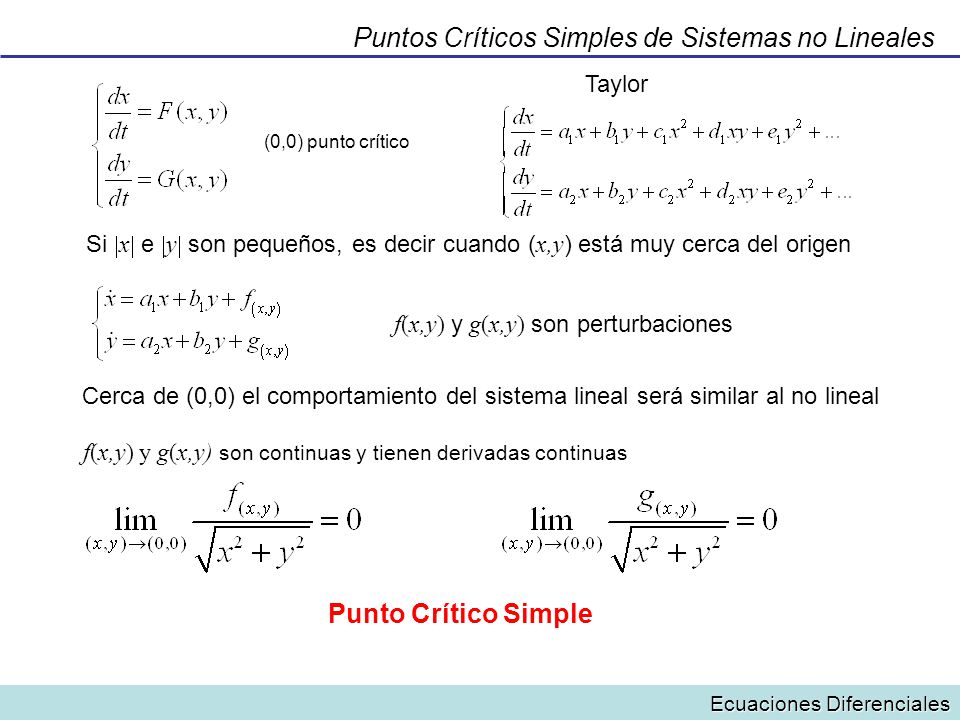

29 Puntos Críticos Simples de Sistemas no Lineales
Taylor (0,0) punto crítico Si x e y son pequeños, es decir cuando (x,y) está muy cerca del origen f(x,y) y g(x,y) son perturbaciones Cerca de (0,0) el comportamiento del sistema lineal será similar al no lineal f(x,y) y g(x,y) son continuas y tienen derivadas continuas Punto Crítico Simple Ecuaciones Diferenciales

30 Puntos Críticos y Estabilidad de Sistemas Lineales
Si (0,0) es un punto crítico simple de un sist. no lineal (cuasi lineal) y consideramos el sist. lineal asociado, se presentan los siguientes casos: Casos Principales Lineal Asociado No Lineal Nodo impropio Idem Punto silla Espirales Casos Frontera Lineal Asociado No Lineal Nodo Nodo o Espiral Centro Espiral o Centro Ecuaciones Diferenciales

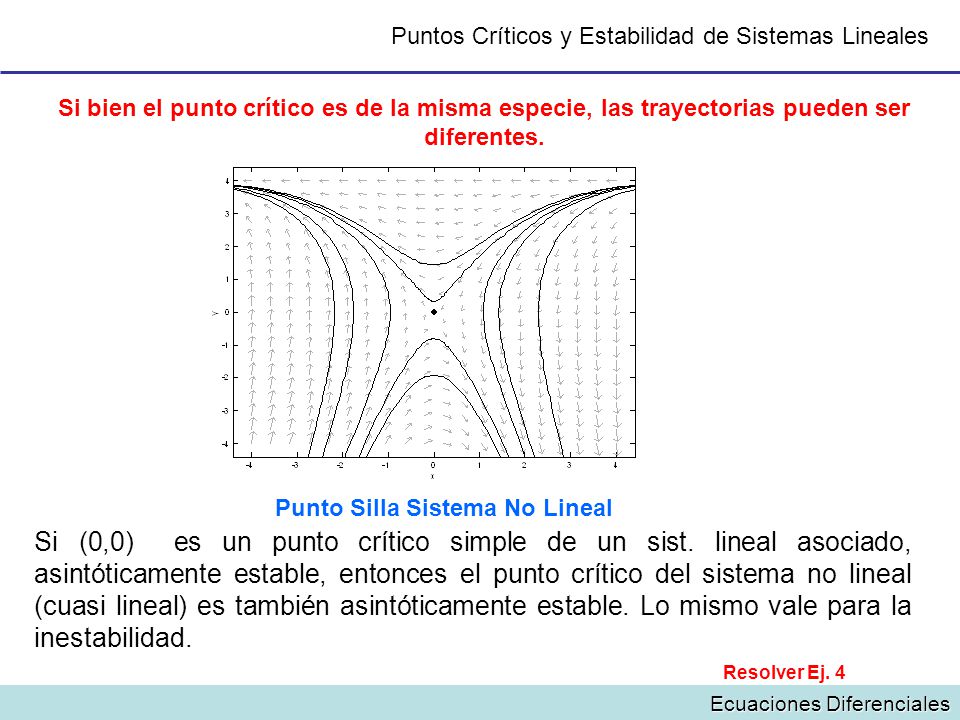

31 Punto Silla Sistema No Lineal
Puntos Críticos y Estabilidad de Sistemas Lineales Si bien el punto crítico es de la misma especie, las trayectorias pueden ser diferentes. Punto Silla Sistema No Lineal Si (0,0) es un punto crítico simple de un sist. lineal asociado, asintóticamente estable, entonces el punto crítico del sistema no lineal (cuasi lineal) es también asintóticamente estable. Lo mismo vale para la inestabilidad. Resolver Ej. 4 Ecuaciones Diferenciales

32 Puntos Críticos y Estabilidad de Sistemas Lineales
Que hacer cuando un punto crítico es distinto del (0,0) ? . Ecuaciones Diferenciales

33 Péndulo Simple Ecuaciones Diferenciales

34 Ecuaciones para el Péndulo
Ecuaciones Diferenciales

35 Transformación a un sistema EDO
Ecuaciones Diferenciales

36 Puntos Críticos SISTEMA AUTÓNOMO SOLUCIÓN
PUNTOS DE EQUILIBRIO O PUNTOS CRÍTICOS Ecuaciones Diferenciales

37 Puntos Críticos Ecuaciones Diferenciales

38 Péndulo sin amortiguamiento
Péndulo sin amortiguamiento - Trayectorias Ecuaciones Diferenciales

39 Péndulo sin amortiguamiento
Péndulo sin amortiguamiento - soluciones Ecuaciones Diferenciales

40 Péndulo con amortiguamiento
Péndulo con amortiguamiento – Trayectorias Ecuaciones Diferenciales

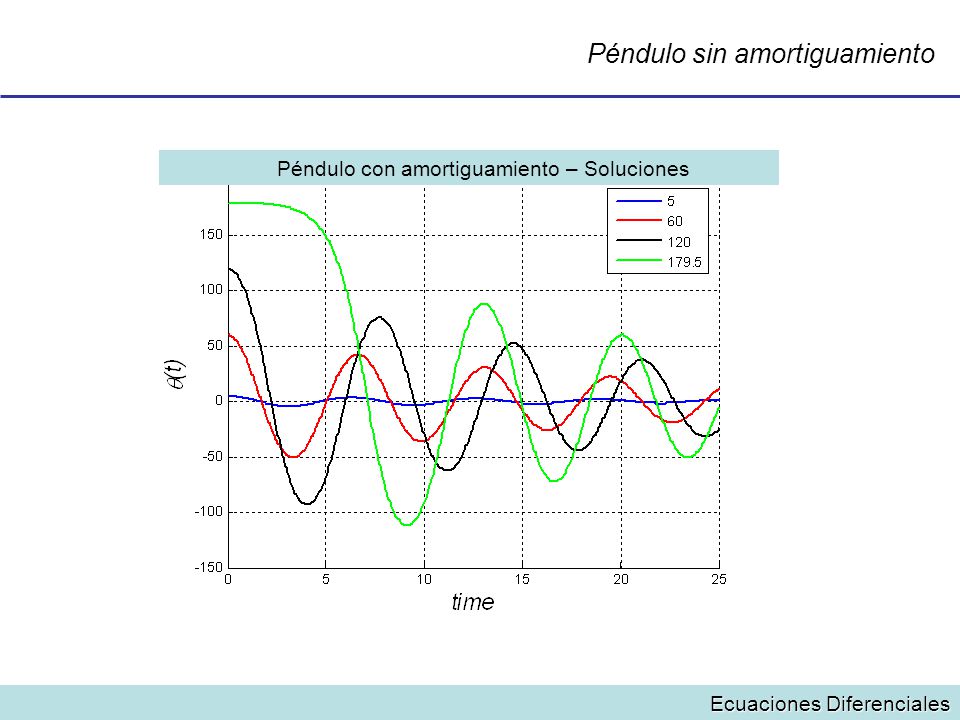

41 Péndulo sin amortiguamiento
Péndulo con amortiguamiento – Soluciones Ecuaciones Diferenciales
