SISTEMA DE IMAGEN DE DIAGNOSTICO ULTRASONICO DIGITAL DUS 6
2
INTRODUDCION Esta intencionado para el diagnostico de an á lisis de im á genes ultrasonidos en ambientes ginecol ó gicos, ambientes obst é tricos, cuartos de exanimaci ó n, unidades de cuidados intensivos y salas de emergencia. Este sistema esta intencionado para el uso de parte de, o a instrucci ó n de, un m é dico o profesional de la salud capacitado para la evaluaci ó n de ultrasonido del feto; abdomen, pediatr í a, ó rganos peque ñ os, cef á lico en el neonato; cardiolog í a, vasos perif é ricos, urol ó gicas, transrectal y endocavitario.
3

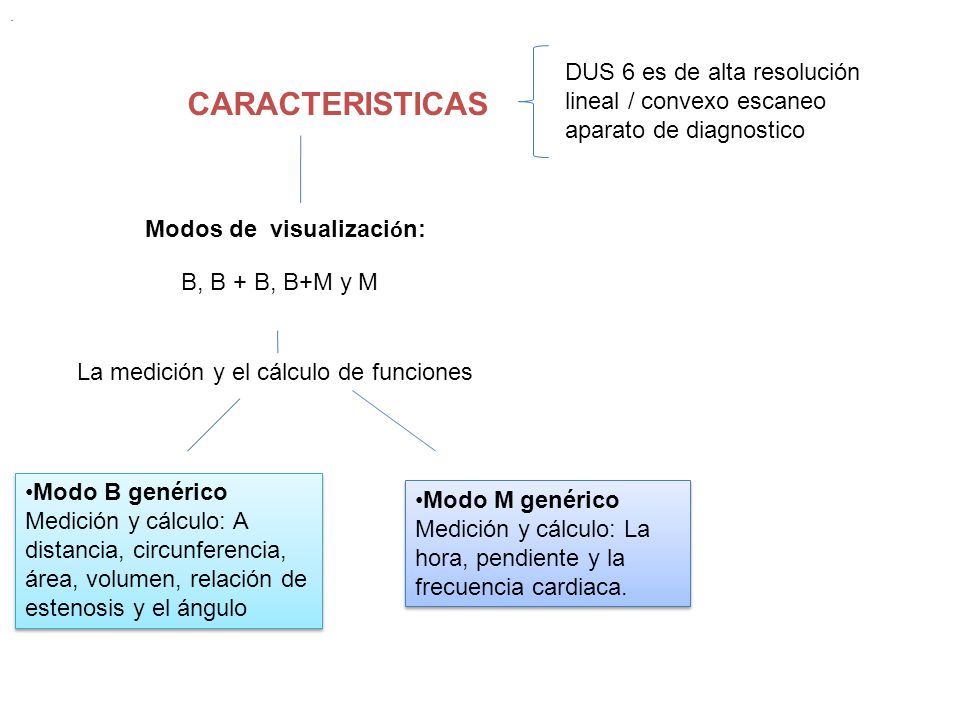

CARACTERISTICAS DUS 6 es de alta resolución lineal / convexo escaneo aparato de diagnostico Modos de visualizaci ó n:. B, B + B, B+M y M La medición y el cálculo de funciones •Modo B genérico Medición y cálculo: A distancia, circunferencia, área, volumen, relación de estenosis y el ángulo •Modo B genérico Medición y cálculo: A distancia, circunferencia, área, volumen, relación de estenosis y el ángulo •Modo M genérico Medición y cálculo: La hora, pendiente y la frecuencia cardiaca. •Modo M genérico Medición y cálculo: La hora, pendiente y la frecuencia cardiaca.
4
CONTRAINDICACIONES •El equipo no es aplicable para el diagnostico de los órganos que contienen gas como pulmón, estomago e intestinos, etc. •Se recomienda no examinar las piezas como herida o inflamación aguda para evitar la infección intrahospitalaria. •Los pacientes en las siguientes situaciones no se les permite ser examinados con sonda E613: Colporrhagia, placenta previa. •El equipo no es aplicable para el diagnostico de los órganos que contienen gas como pulmón, estomago e intestinos, etc. •Se recomienda no examinar las piezas como herida o inflamación aguda para evitar la infección intrahospitalaria. •Los pacientes en las siguientes situaciones no se les permite ser examinados con sonda E613: Colporrhagia, placenta previa.
5
DESCRIPCION GENERAL DEL SISTEMA
6
PANEL FRONTAL: 1.Soportes de sonda 2.Control de pantalla 3.Parrilla de ajuste de contraste. 4.Perilla de ajuste de brillo. 5.Parrilla de ajuste de ganancia 6.Panel de control 7.Encendido 8.Acoplamiento de gel 9.Asa.
7

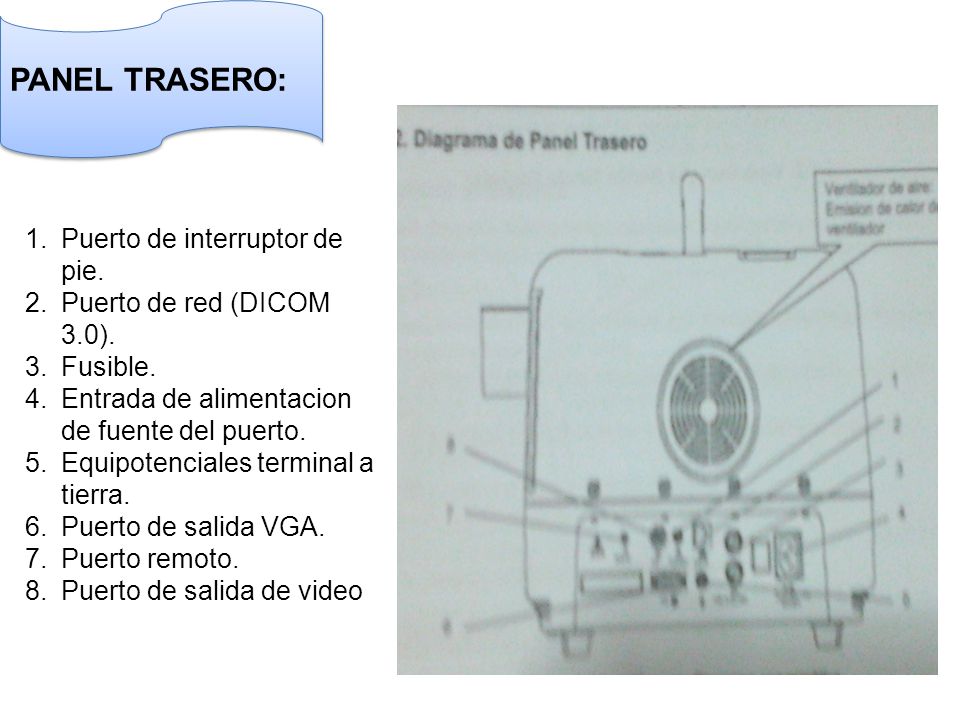

PANEL TRASERO: 1.Puerto de interruptor de pie. 2.Puerto de red (DICOM 3.0). 3.Fusible. 4.Entrada de alimentacion de fuente del puerto. 5.Equipotenciales terminal a tierra. 6.Puerto de salida VGA. 7.Puerto remoto. 8.Puerto de salida de video
8
VISTA DERECHA ( DOBLE SONDA SOCKETS) Puerto periférico • 2 Transductores de dos puertos. • 2 Puertos USB
9

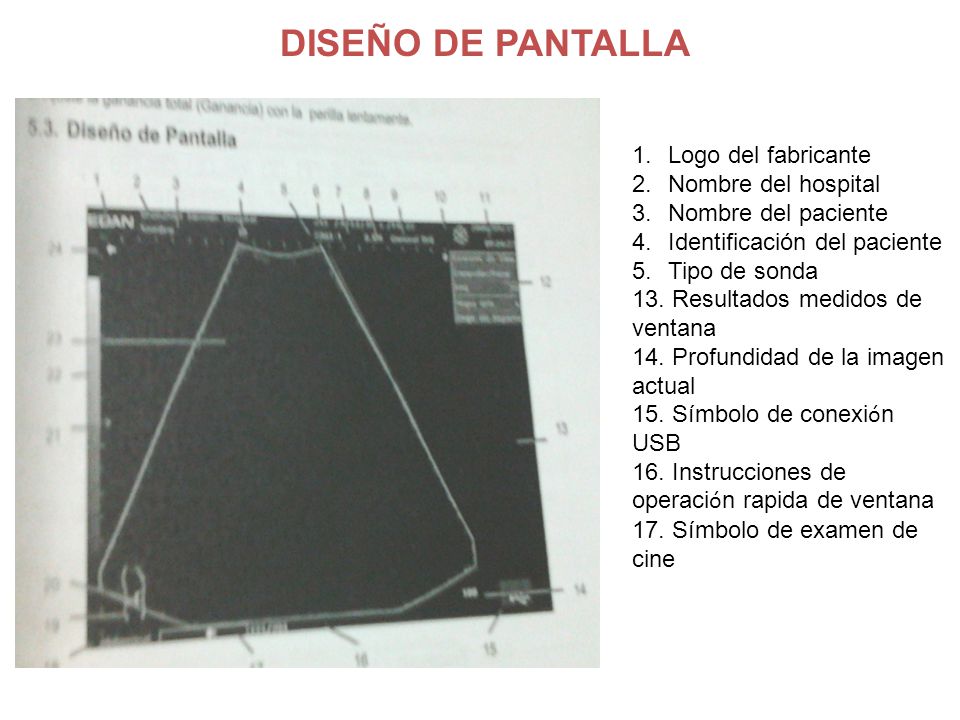

DISEÑO DE PANTALLA 1.Logo del fabricante 2.Nombre del hospital 3.Nombre del paciente 4.Identificación del paciente 5.Tipo de sonda 13. Resultados medidos de ventana 14. Profundidad de la imagen actual 15. Símbolo de conexi ó n USB 16. Instrucciones de operaci ó n rapida de ventana 17. Símbolo de examen de cine
10

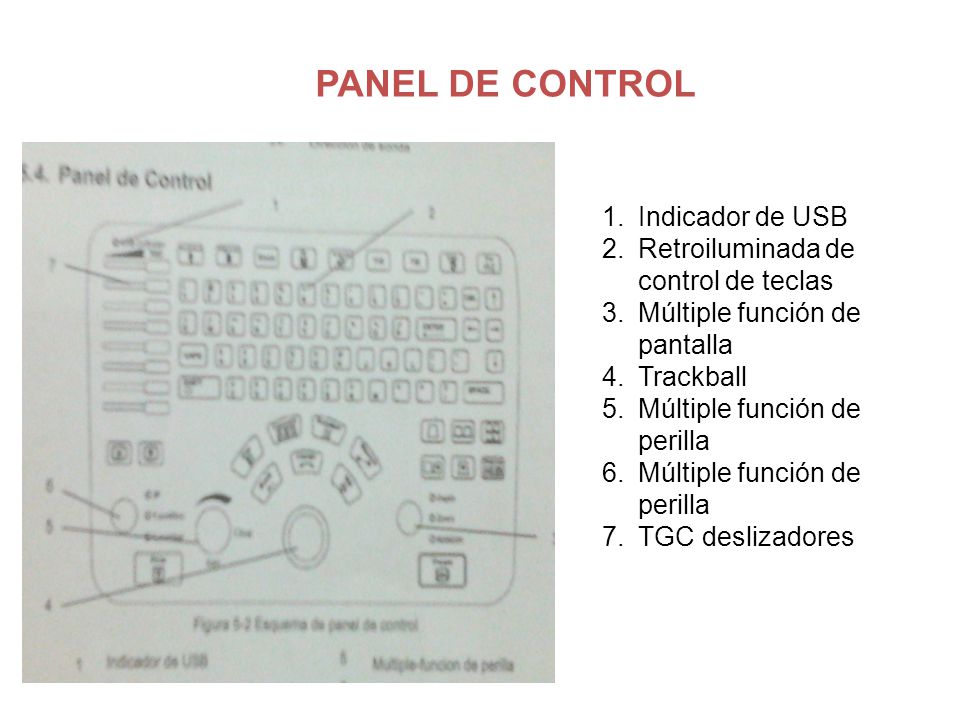

PANEL DE CONTROL 1.Indicador de USB 2.Retroiluminada de control de teclas 3.Múltiple función de pantalla 4.Trackball 5.Múltiple función de perilla 6.Múltiple función de perilla 7.TGC deslizadores
