CASE 2 TORNILLOS SUJETAN LA PARTE LATERAL QUITAMOS 2 DE UN LADO.

Presentación del tema: "CASE 2 TORNILLOS SUJETAN LA PARTE LATERAL QUITAMOS 2 DE UN LADO."— Transcripción de la presentación:

1

2

3 CASE

4 2 TORNILLOS SUJETAN LA PARTE LATERAL

5 QUITAMOS 2 DE UN LADO

6 DESLIZAMOS POCO MAS DE 1 cm. HACIA ATRÁS

7 Y SE PUEDE SEPARA DE LA CAJA

8 HACEMOS LO MISMO CON LA OTRA TAPA

9 DESLIZAMOS LA TAPA HACIA ATRÁS

10 YA PODEMOS VER EL INTERIOR DE LA CAJA

11 LOS PULSADORES SWITCH, HDD LED LED POWER, ETC

12 LA FUENTE DE ALIMENTACION

13 PLACA BASE MAINBOARD

14 LUGAR DONDE COLOCAREMOS LA PLACA

15 IDENTIFICAMOS LOS PUNTOS DE SUJECION

16 HAY QUE QUITAR LA LATA POR DONDE SALE LA PLACA

17 EMPUJANDOLO CON LOS DEDOS

18 DESPUES CON UN DESTORNILLADOR

19 DESPUES LAS TAPAS DE LAS PLACAS PARA LOS SLOTS

20 AHORA CON LA CAJA PREPARADA COLOCAMOS LA PLACA

21 COLOCAMOS LOS 6 PUNTOS DE SUJECION

22 PARA COLOCAR SU PROPIO SUJETADOR

23 MONTAMOS 6 SEPARADORES COMO ESTOS..

24 HACIENDOLO CON LA MANO

25 Y DESPUES CON UN ALICATE DE PUNTA

26 ASI DEBE DE QUEDAR

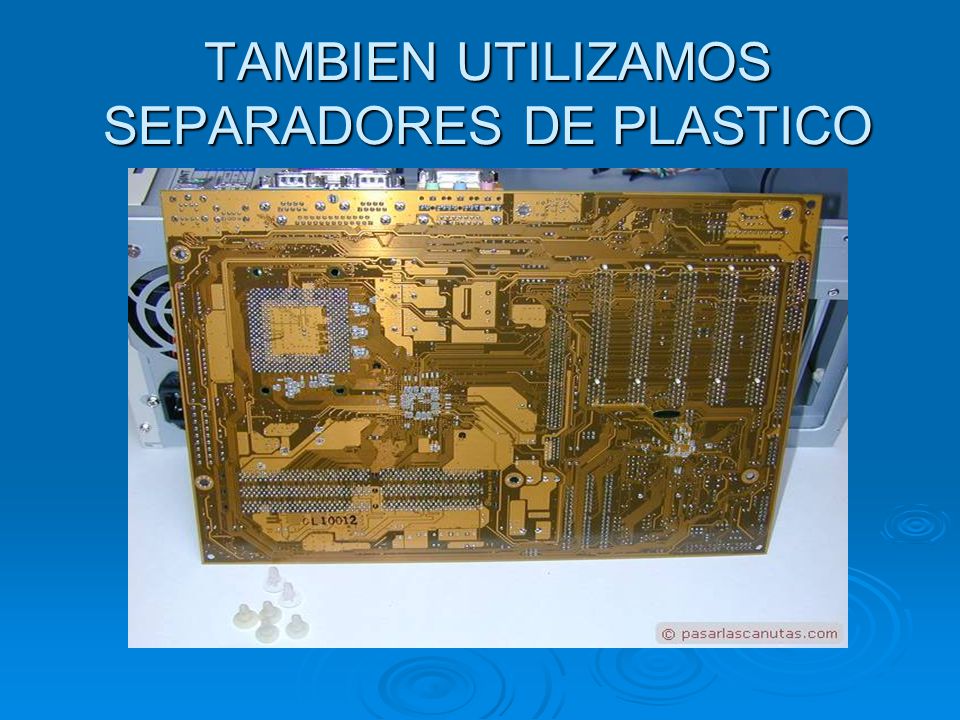

27 TAMBIEN UTILIZAMOS SEPARADORES DE PLASTICO

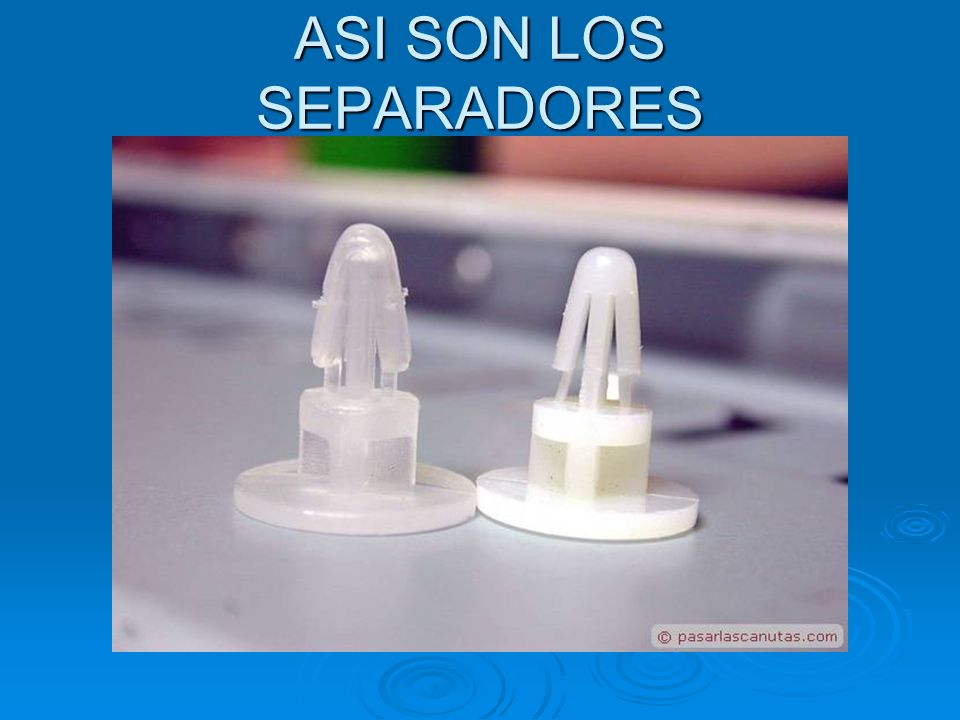

28 ASI SON LOS SEPARADORES

29 COLOCO 2 SOPORTES EN LAS ESQUINAS

30 LAS ESQUINAS QUE NO VAN SUJETAS CON TORNILLOS

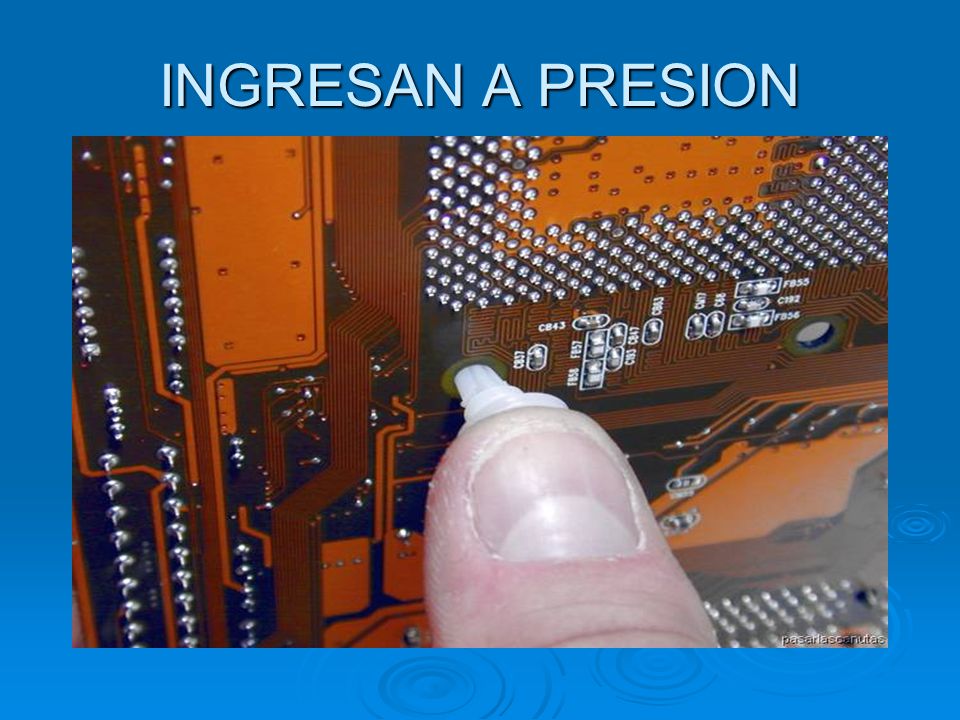

31 INGRESAN A PRESION

32 AHORA SI MONTAMOS LA PLACA BASE

33 LAS CONEXIONES USB, LPT,TECLADO, MOUSE ENCAJAN CORRECTAMENTE

34 LOS AGUJEROS DE LA PLACA ESTAN ALINEADOS CORRECTAMENTE

35 COLOCAR ARANDELAS

36 Y LOS COLOCO EN TORNILLOS ASI..

37 Y COMIENZO A ATORNILLAR

38 QUEDARA ATORNILLADA

39 SE SUJETA CON 6 TORNILLOS

40 FOTO DEL MONTAJE DE UNA PLACA COLOCADA

41 AHORA VAMOS A MONTAR UNA TRAJETA PCI

42 SE UBICA EL SLOT PCI Y SE PROCEDE A PRESIONAR

43 QUEDARA FIJA LA TARJETA

44 ATORNILLAR AL CASE

45 COOLER Y DISIPADOR

46 COOLER

47 DISIPADOR

48 DISIPADOR

49 MONTAMOS EL COOLER EN EL DISIPADOR

50 Y ENTORNILLAMOS

51 ZOCALO DEL CPU

52 COLOCAMOS EL COOLER SOLO PARA PROBAR

53 Y ENGANCHAMOS SU SEGURO

54 ANTES DE COLOCAR EL MICROPROCESADOR

55 MICROPROCESADOR

56 LEVANTAR EL SEGURO

57

58 LEVANTAR A 90°

59 COLOCAR EL GEL DISIPADOR

60 FLECHA INDICADORA DE LA POSICION DEL Up

61 COLOCAR EL Up. Y BAJAR LA PALANCA

62 AHORA COLOCAR EL COOLER

63 CONECTAR EL COOLER A LA PLACA

64 ENCHUFAR LA FUENTE DE PODER

65 INGRESA EN UN SOLO SENTIDO

66 CONEXIONES DEL PANEL FRONTAL

67 COLOCAR LOS SWITCH, HHD LED, POWER LED, RESET, ETC.

68 TAJETA DE VIDEO AGP

69 SE INSERTA EN LA RANURA AGP

70 PRESIONAR HASTA EL TOPE Y ENTORNILLAR

71 MEMORIA DIMM

72 TIENE UNA RANURA ASIMETRICA PARA EVITAR ERRORES

73 PRESIONAR Y SUBIR LAS PALANCAS BLANCAS

74 COLOCAMOS LA LECTORA DE CD-ROM

75 SUJETAR CON TORNILLOS

76 EL DISCO DURO

77 COLOCAMOS EL DISCO DURO

78 COLOCAR LOS CABLES

79 ALINEAR LOS PUNTOS DE SUJECION

80 Y ENTORNILLAMOS

81 CABLE PLANO PARA HDD Y CD - ROM

82 CONECTAR AL PUERTO IDE DE LA PLACA

83 Y EL OTRO EXTREMO AL DISCO DURO

84 JUMPER DEL DISCO DURO Y CD-ROM

85 CD-ROM SE COLOCA COMO ESCLAVO

86 IDE 2 PARA EL CD-ROM

87 EL OTRO EXTREMO DEL IDE 2 AL CD-ROM

88 CON EL BORDE ROJO HACIA EL CABLE DE LA FUENTE

89 CONECTOR DE FUENTE

90 AHORA AL DISCO DURO

91 VISTA DEL CASE

92 CONECTAR LA SALIDA ANALOGICA DE AUDIO

93 TAMBIEN A LA PLACA O TARJETA DE SONIDO

94 ALIMENTAR LA FUENTE

95 COLOCAR LOS PERIFERICOS

96 COLOCAR EL CABLE DEL MONITOR

97 PRENDER LA PC

98 CONFIGURAR EL PROGRAMA SETUP

99 REINICIAR LA PC

100 APORTE:  CRISTHIAN MURGA  Cmb.30.000@hotmail.com Cmb.30.000@hotmail.com
