Guillermo Etse SAXUM Ingeniería País: Argentina - Brasil

Presentación del tema: "Guillermo Etse SAXUM Ingeniería País: Argentina - Brasil"— Transcripción de la presentación:

1 Guillermo Etse SAXUM Ingeniería País: Argentina - Brasil
Aspectos relevantes en la evaluación de costos de instalaciones cementeras Guillermo Etse SAXUM Ingeniería País: Argentina - Brasil

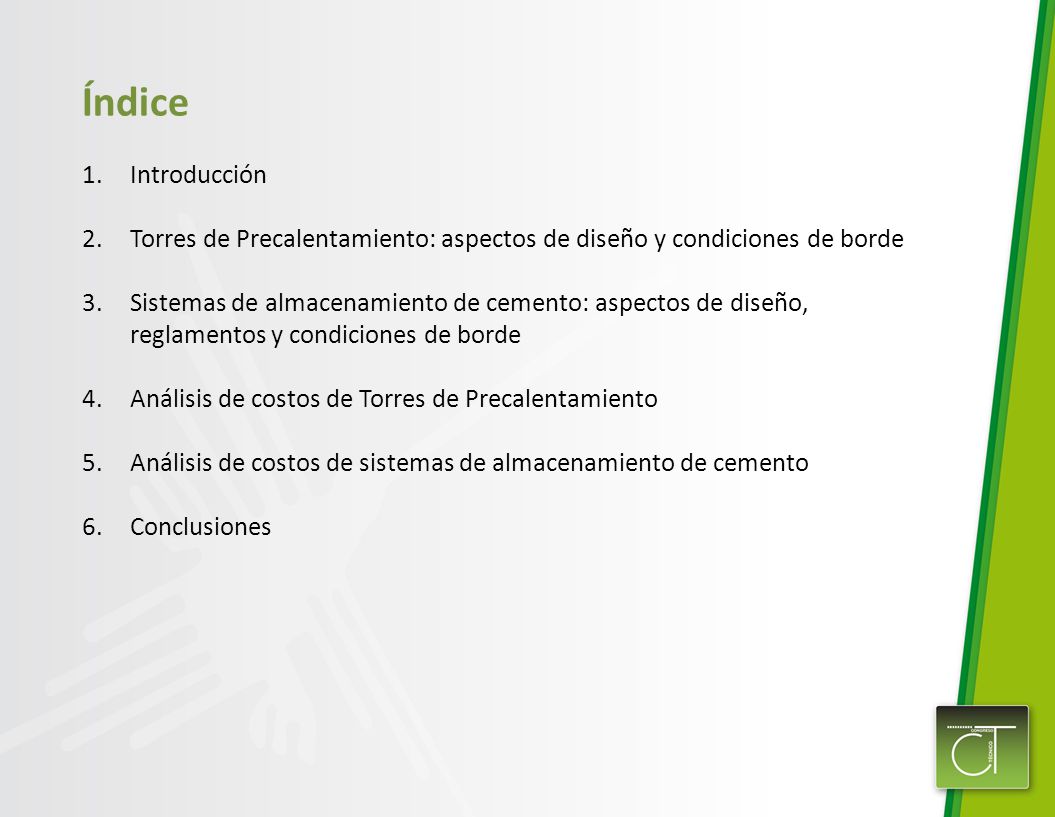

2 Índice Introducción Torres de Precalentamiento: aspectos de diseño y condiciones de borde Sistemas de almacenamiento de cemento: aspectos de diseño, reglamentos y condiciones de borde Análisis de costos de Torres de Precalentamiento Análisis de costos de sistemas de almacenamiento de cemento Conclusiones

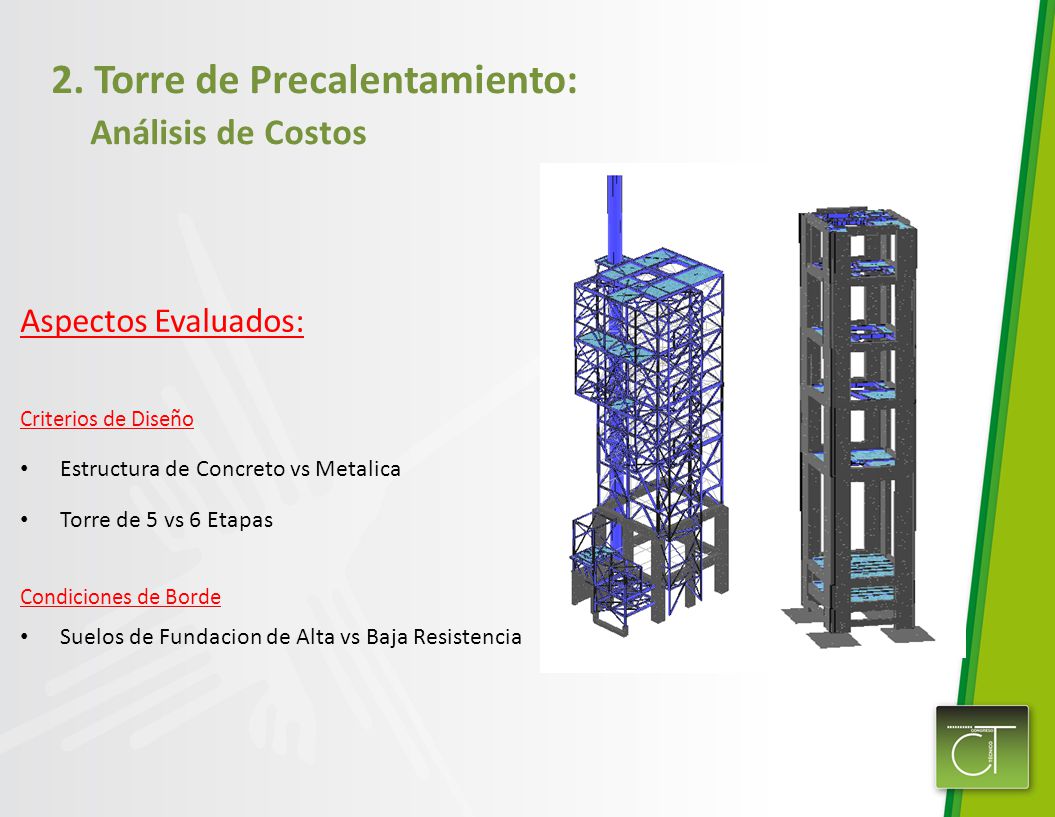

3 2. Torre de Precalentamiento: Análisis de Costos
Aspectos Evaluados: Criterios de Diseño Estructura de Concreto vs Metalica Torre de 5 vs 6 Etapas Condiciones de Borde Suelos de Fundacion de Alta vs Baja Resistencia

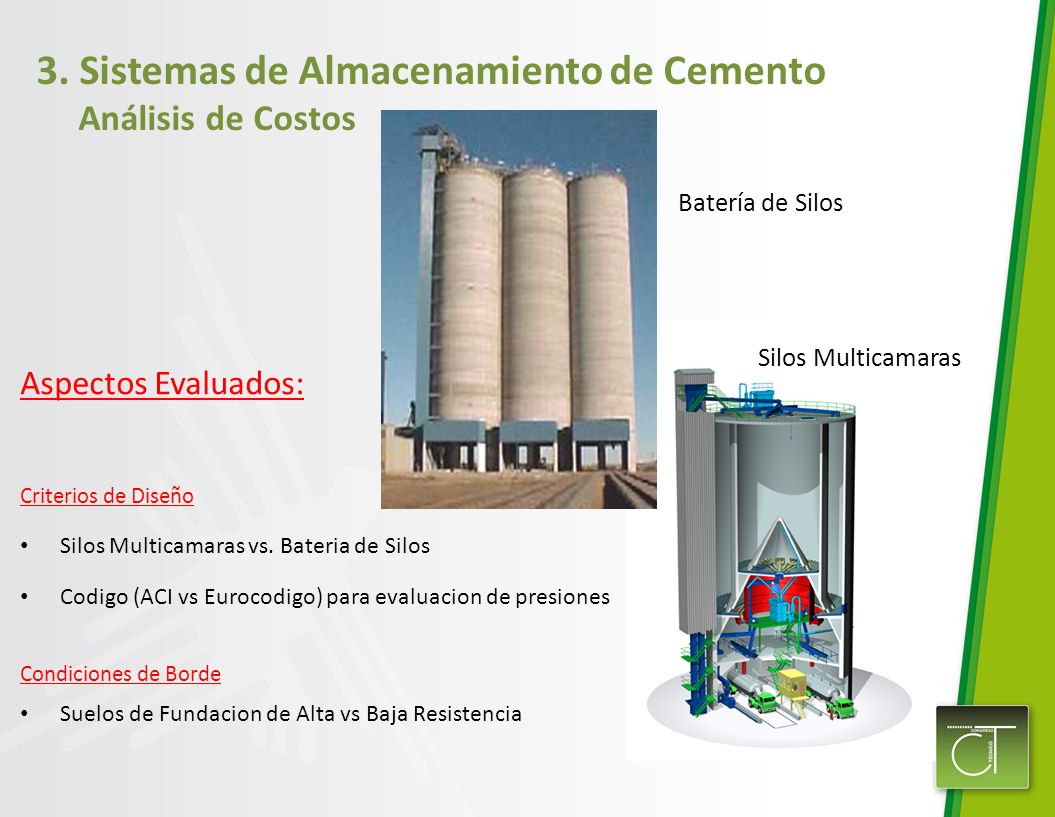

4 3. Sistemas de Almacenamiento de Cemento
Análisis de Costos Batería de Silos Silos Multicamaras Aspectos Evaluados: Criterios de Diseño Silos Multicamaras vs. Bateria de Silos Codigo (ACI vs Eurocodigo) para evaluacion de presiones Condiciones de Borde Suelos de Fundacion de Alta vs Baja Resistencia

5 4. Costos Comparativos de Torres de Precalentamiento
Torre de 5 Etapas 1. Comparación de Costos de Estructura Metálica vs. de Concreto 2. Comparación de Costos de Estructura sobre Suelos de Alta vs Baja Calidad Torre de 6 Etapas vs 5 Etapas 3. Costos CapEx y OpEx (consideración de costos constructivos, de equipos y energéticos) 4. Periodo de Repago

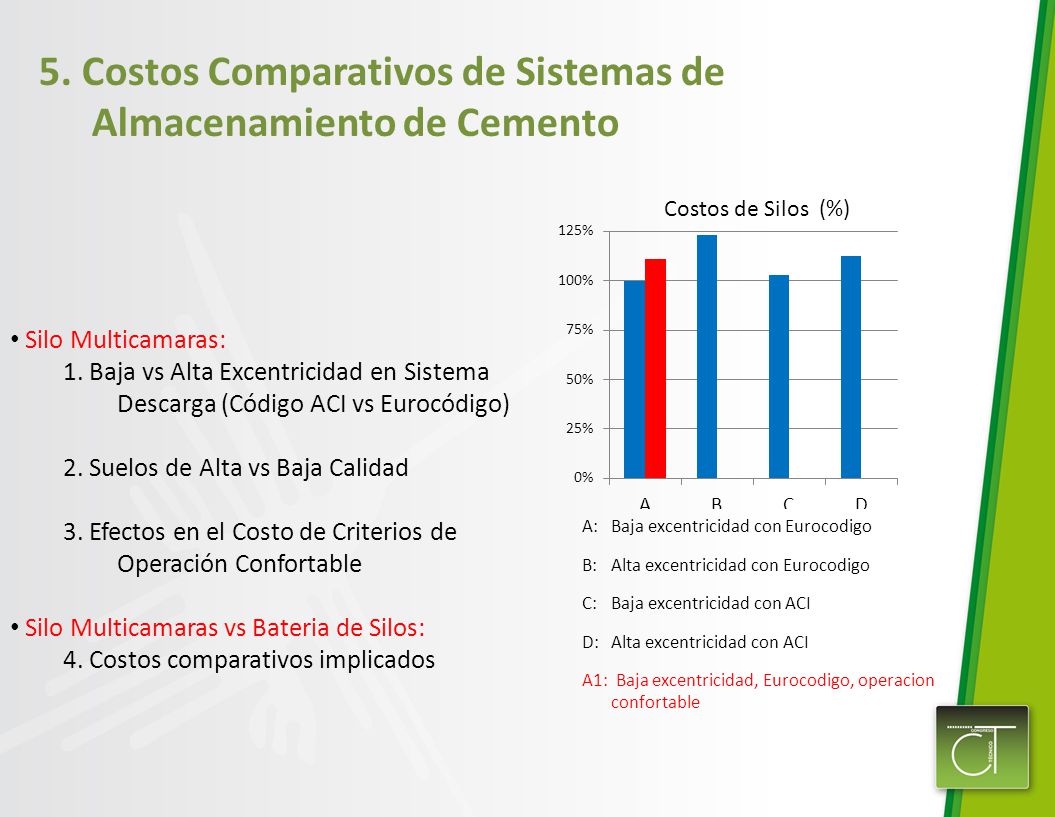

6 5. Costos Comparativos de Sistemas de Almacenamiento de Cemento
Silo Multicamaras: 1. Baja vs Alta Excentricidad en Sistema Descarga (Código ACI vs Eurocódigo) 2. Suelos de Alta vs Baja Calidad 3. Efectos en el Costo de Criterios de Operación Confortable Silo Multicamaras vs Bateria de Silos: 4. Costos comparativos implicados A: Baja excentricidad con Eurocodigo B: Alta excentricidad con Eurocodigo C: Baja excentricidad con ACI D: Alta excentricidad con ACI A1: Baja excentricidad, Eurocodigo, operacion confortable

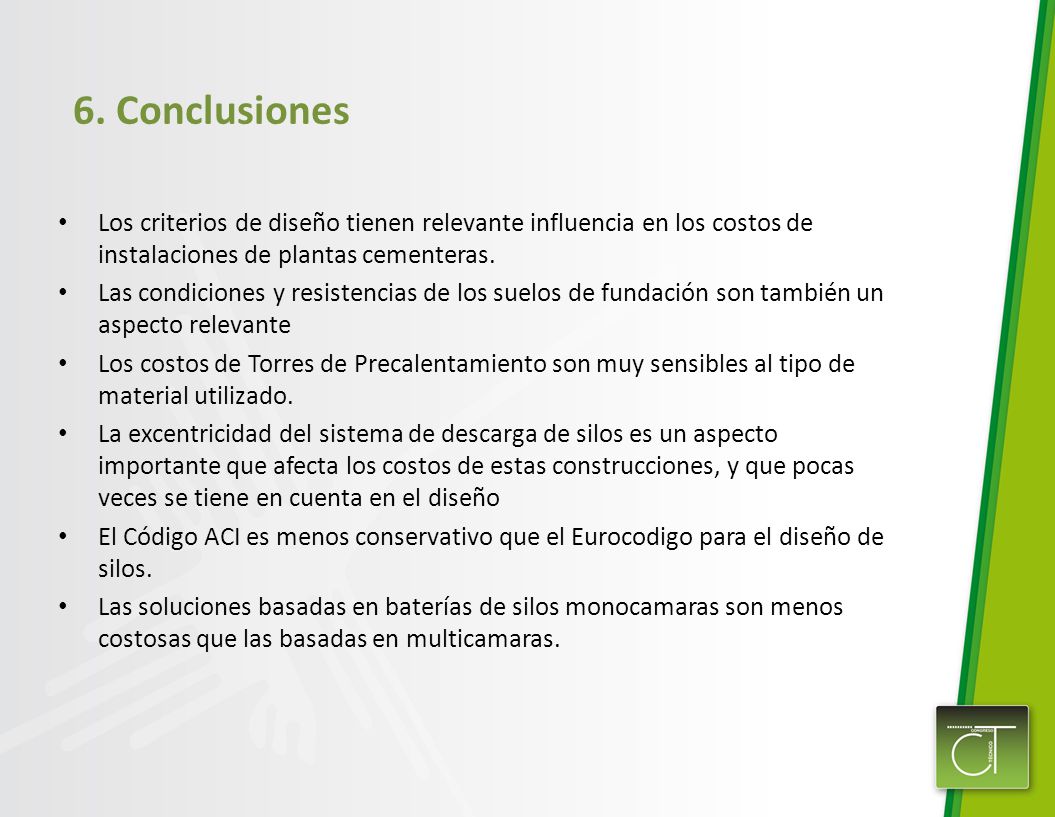

7 6. Conclusiones Los criterios de diseño tienen relevante influencia en los costos de instalaciones de plantas cementeras. Las condiciones y resistencias de los suelos de fundación son también un aspecto relevante Los costos de Torres de Precalentamiento son muy sensibles al tipo de material utilizado. La excentricidad del sistema de descarga de silos es un aspecto importante que afecta los costos de estas construcciones, y que pocas veces se tiene en cuenta en el diseño El Código ACI es menos conservativo que el Eurocodigo para el diseño de silos. Las soluciones basadas en baterías de silos monocamaras son menos costosas que las basadas en multicamaras.
