LUZ ROJA PARA UN SEMAFORO

Presentación del tema: "LUZ ROJA PARA UN SEMAFORO"— Transcripción de la presentación:

1 LUZ ROJA PARA UN SEMAFORO

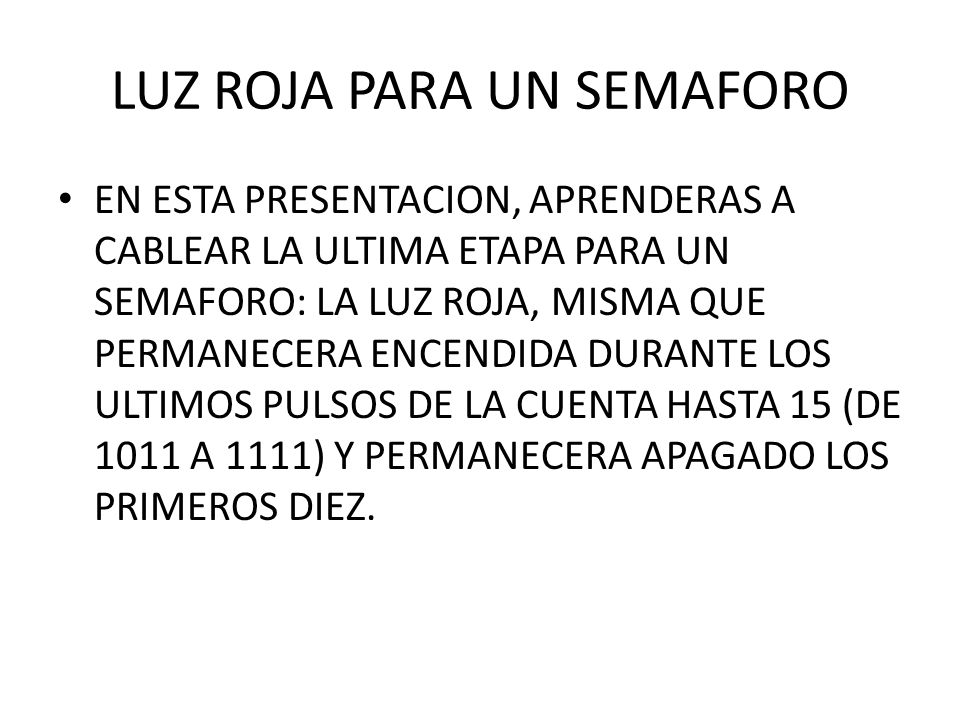

EN ESTA PRESENTACION, APRENDERAS A CABLEAR LA ULTIMA ETAPA PARA UN SEMAFORO: LA LUZ ROJA, MISMA QUE PERMANECERA ENCENDIDA DURANTE LOS ULTIMOS PULSOS DE LA CUENTA HASTA 15 (DE 1011 A 1111) Y PERMANECERA APAGADO LOS PRIMEROS DIEZ.

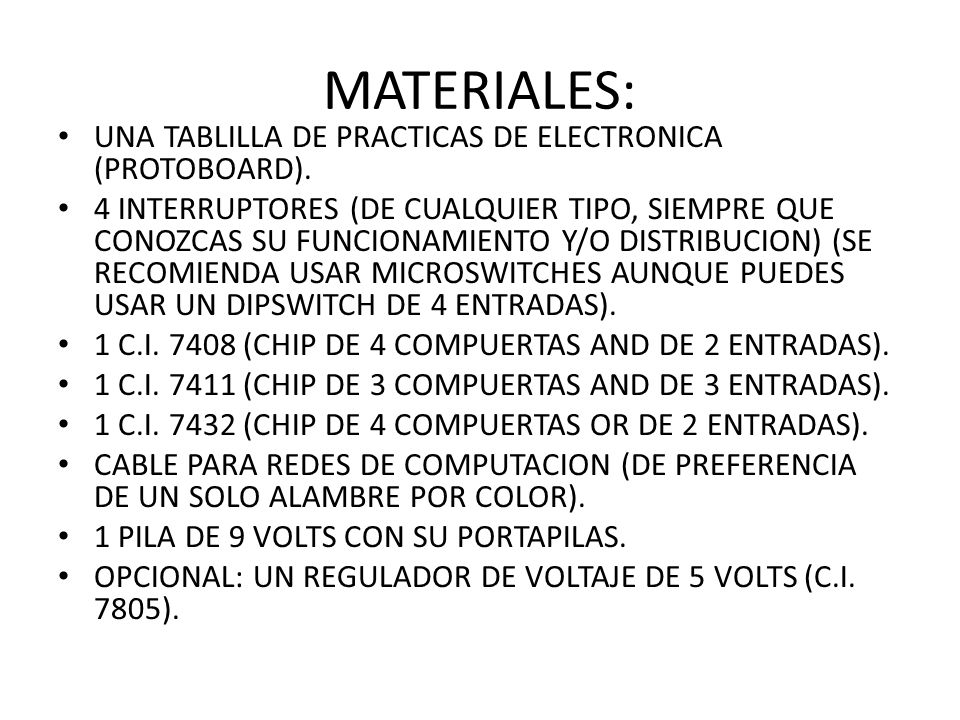

2 MATERIALES: UNA TABLILLA DE PRACTICAS DE ELECTRONICA (PROTOBOARD).
4 INTERRUPTORES (DE CUALQUIER TIPO, SIEMPRE QUE CONOZCAS SU FUNCIONAMIENTO Y/O DISTRIBUCION) (SE RECOMIENDA USAR MICROSWITCHES AUNQUE PUEDES USAR UN DIPSWITCH DE 4 ENTRADAS). 1 C.I (CHIP DE 4 COMPUERTAS AND DE 2 ENTRADAS). 1 C.I (CHIP DE 3 COMPUERTAS AND DE 3 ENTRADAS). 1 C.I (CHIP DE 4 COMPUERTAS OR DE 2 ENTRADAS). CABLE PARA REDES DE COMPUTACION (DE PREFERENCIA DE UN SOLO ALAMBRE POR COLOR). 1 PILA DE 9 VOLTS CON SU PORTAPILAS. OPCIONAL: UN REGULADOR DE VOLTAJE DE 5 VOLTS (C.I. 7805).

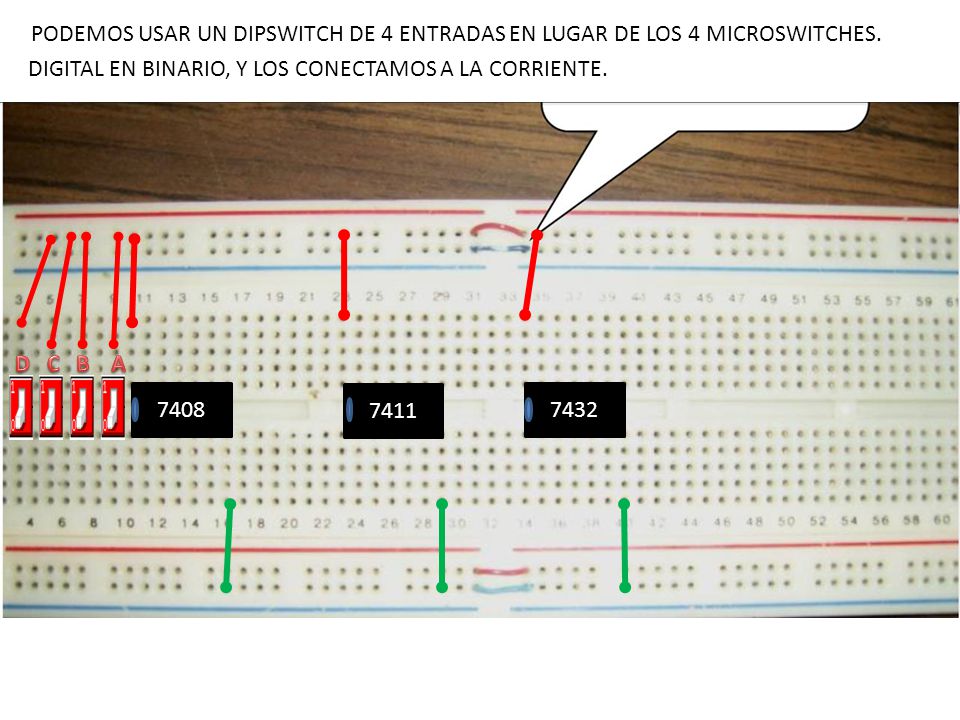

3 PASO 1: COLOCAMOS NUESTROS INTEGRADOS Y COMENZAMOS POR CABLEAR LA CORRIENTE: PIN 7 A TIERRA (-), Y PIN 14 A VOLTAJE (+) DE CADA INTEGRADO. COLOCAMOS TAMBIEN NUESTROS SWITCHES CON LOS QUE HAREMOS LA CUENTA DIGITAL EN BINARIO, Y LOS CONECTAMOS A LA CORRIENTE. PODEMOS USAR UN DIPSWITCH DE 4 ENTRADAS EN LUGAR DE LOS 4 MICROSWITCHES. D C B A 7408 7411 7432

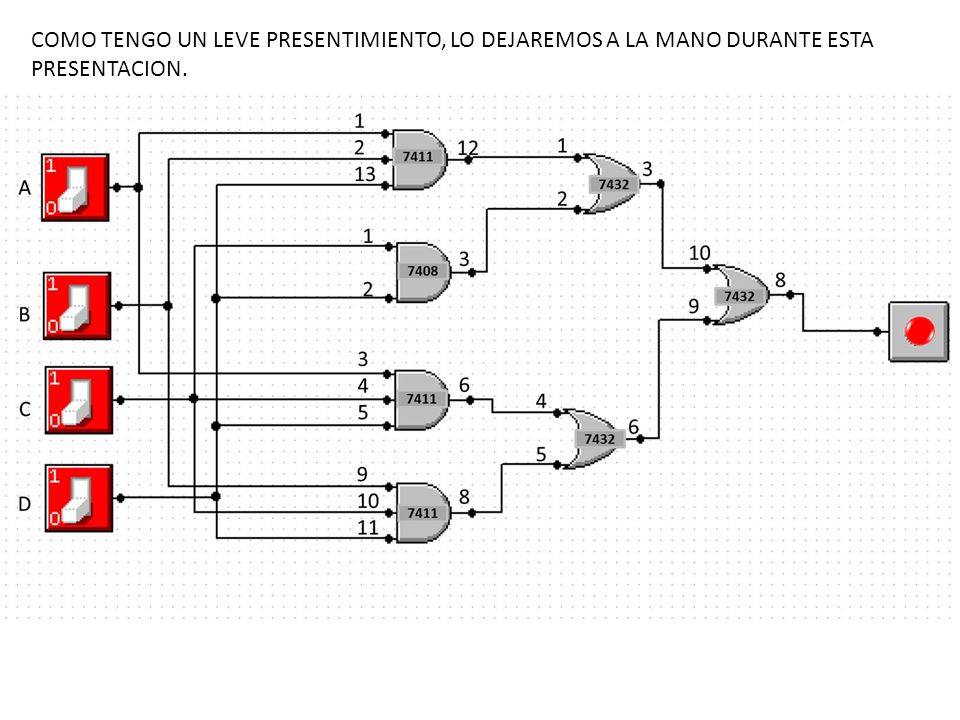

4 COMO TENGO UN LEVE PRESENTIMIENTO, LO DEJAREMOS A LA MANO DURANTE ESTA PRESENTACION.
EL CIRCUITO QUE CABLEAREMOS ES EL SIGUIENTE (SI ERES ALUMNO DE 1ER. GRADO DE LA GALVAN, LO DEBES TENER EN TU LIBRETA). 7408 7411 7432 D C B A

5 LO QUE SIGUE ES CONECTAR EL SWITCH “C” AL PIN 1 DEL 7408 Y LUEGO A LOS PINES 4 Y 10 DEL 7411, ASI QUE QUITAMOS EL DIAGRAMA INTERNO DEL 7411 PARA PONER EL DEL 7408… …Y PROCEDEMOS. EL SIGUIENTE PASO, ES CONECTAR EL INTERRUPTOR “B” A LOS PINES 2 Y 9 DEL MISMO 7411. PROCEDEMOS CON EL CABLEADO… DE ACUERDO CON EL CIRCUITO, CONECTAREMOS, EN PRIMER LUGAR, EL SWITCH “A” A LOS PINES 1 Y 3 DEL C.I COMO EL DIAGRAMA NO NOS ESTORBA, LO DEJAREMOS UN RATO. TAMBIEN TE MUESTRO EL DIAGRAMA INTERNO DE DICHO INTEGRADO. 7408 7411 7432 D C B A

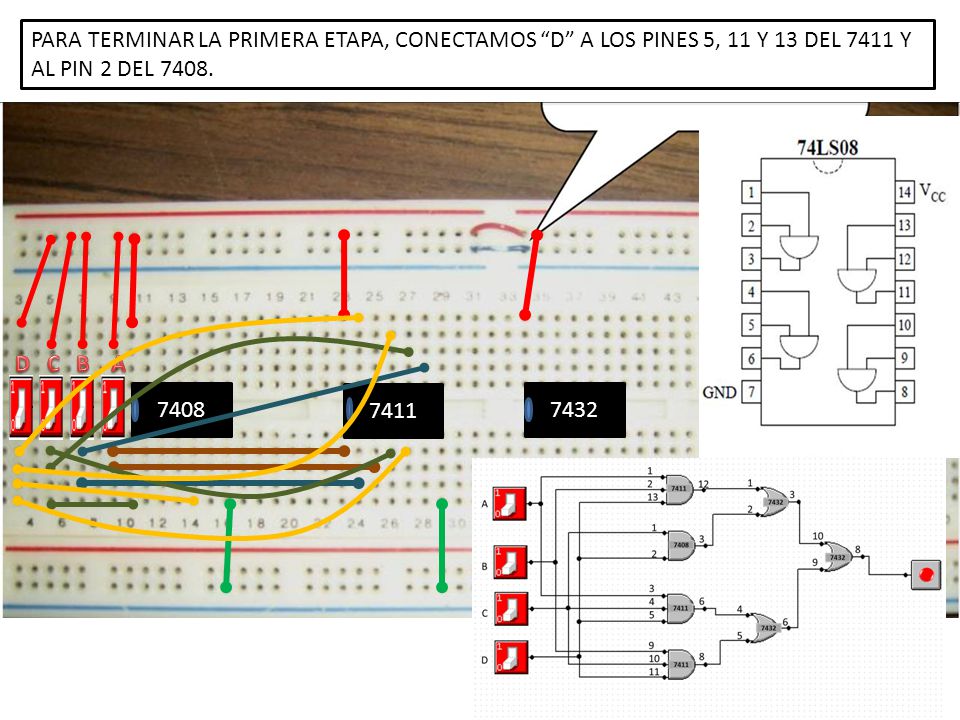

6 PARA TERMINAR LA PRIMERA ETAPA, CONECTAMOS “D” A LOS PINES 5, 11 Y 13 DEL 7411 Y AL PIN 2 DEL 7408.
7432 D C B A

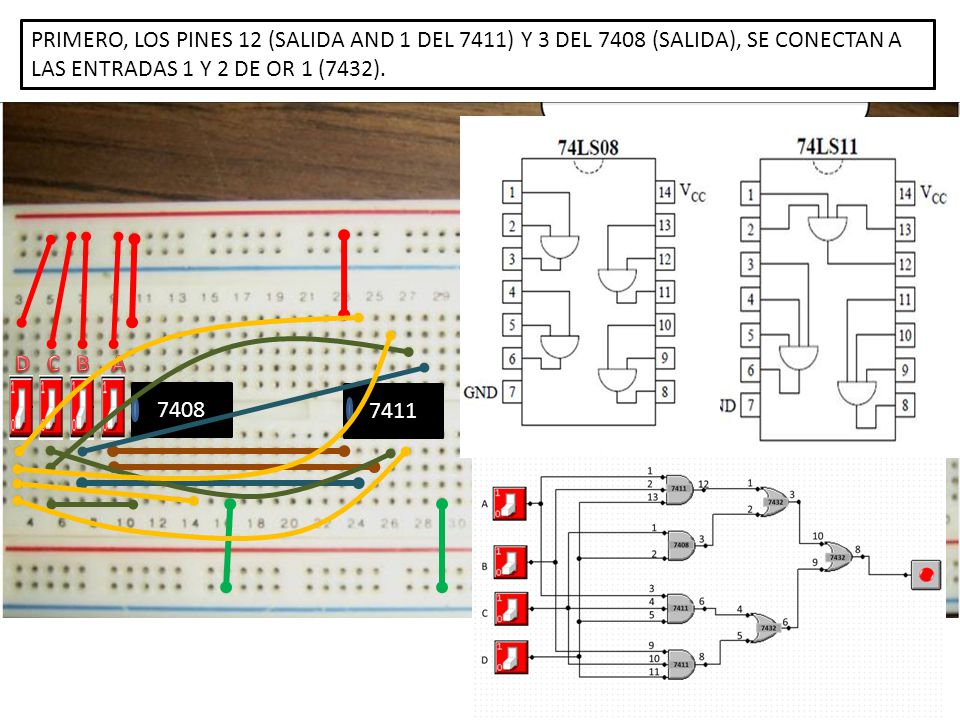

7 PRIMERO, LOS PINES 12 (SALIDA AND 1 DEL 7411) Y 3 DEL 7408 (SALIDA), SE CONECTAN A LAS ENTRADAS 1 Y 2 DE OR 1 (7432). PARA LA ULTIMA ETAPA, LAS IMÁGENES NOS ESTORBAN ASI QUE IRAN Y VENDRAN UN POCO. 7408 7411 7432 D C B A

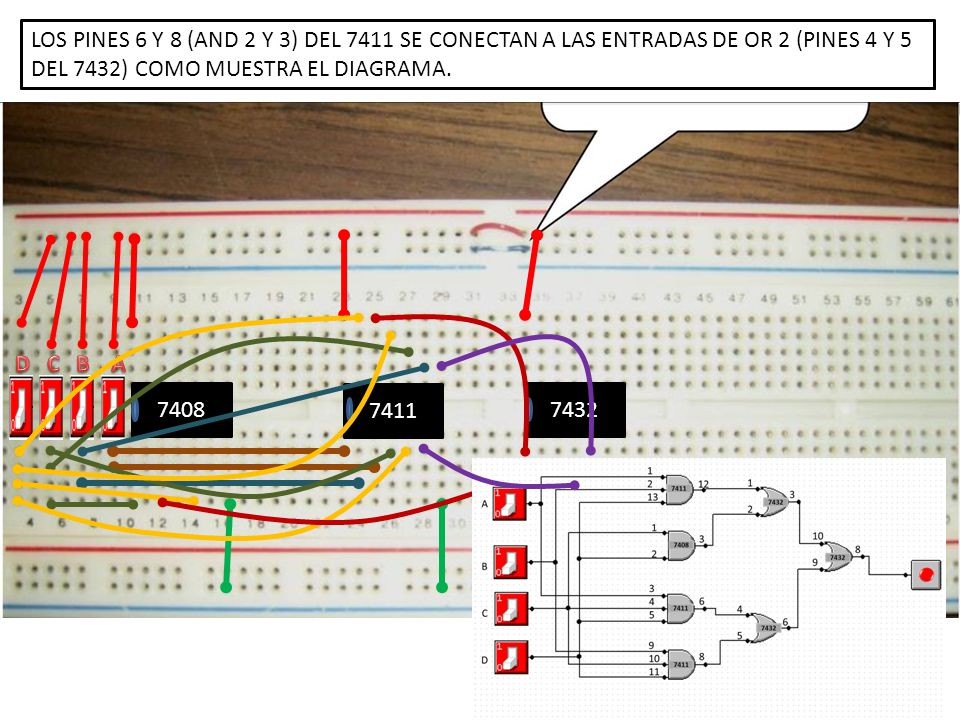

8 LOS PINES 6 Y 8 (AND 2 Y 3) DEL 7411 SE CONECTAN A LAS ENTRADAS DE OR 2 (PINES 4 Y 5 DEL 7432) COMO MUESTRA EL DIAGRAMA. PRIMERO, LOS PINES 12 (SALIDA AND 1 DEL 7411) Y 3 DEL 7408 (SALIDA), SE CONECTAN A LAS ENTRADAS 1 Y 2 DE OR 1 (7432). 7408 7411 7432 D C B A

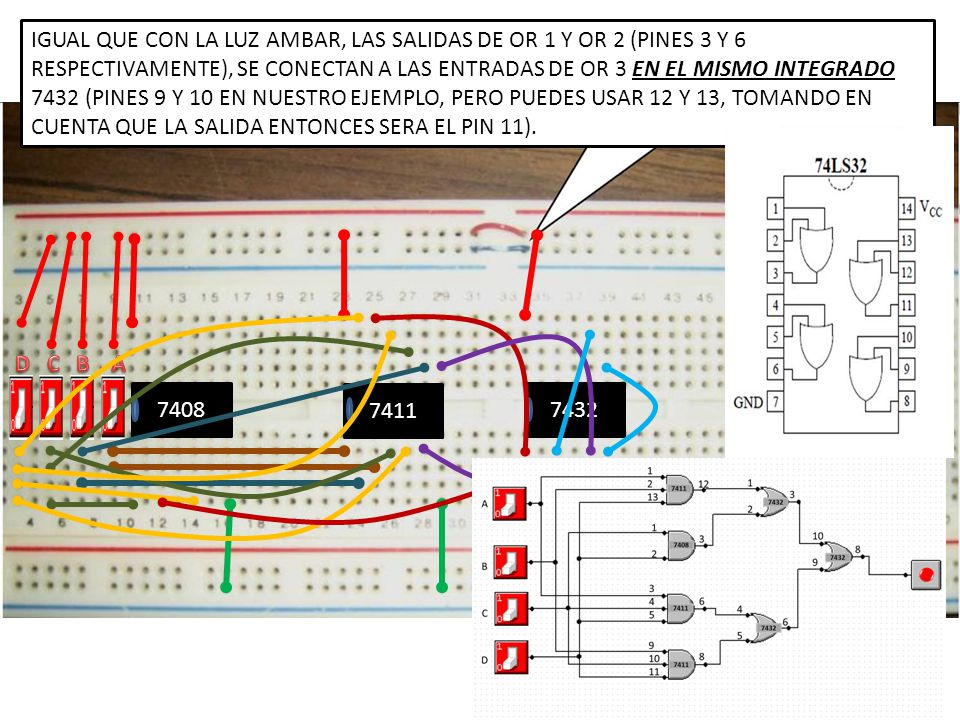

9 IGUAL QUE CON LA LUZ AMBAR, LAS SALIDAS DE OR 1 Y OR 2 (PINES 3 Y 6 RESPECTIVAMENTE), SE CONECTAN A LAS ENTRADAS DE OR 3 EN EL MISMO INTEGRADO 7432 (PINES 9 Y 10 EN NUESTRO EJEMPLO, PERO PUEDES USAR 12 Y 13, TOMANDO EN CUENTA QUE LA SALIDA ENTONCES SERA EL PIN 11). 7408 7411 7432 D C B A

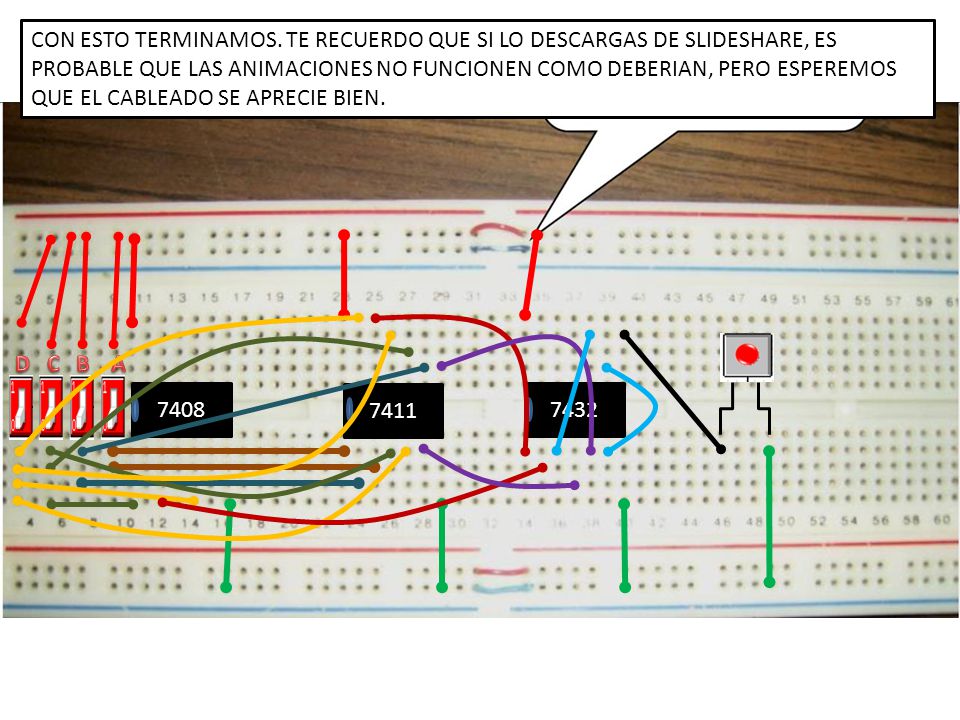

10 CON ESTO TERMINAMOS. TE RECUERDO QUE SI LO DESCARGAS DE SLIDESHARE, ES PROBABLE QUE LAS ANIMACIONES NO FUNCIONEN COMO DEBERIAN, PERO ESPEREMOS QUE EL CABLEADO SE APRECIE BIEN. PARA TERMINAR, COLOCAMOS Y CABLEAMOS NUESTRO LED ROJO. LA SALIDA DE OR 3 (PIN 8) A LA PATITA MAS LARGA DEL LED (ANODO) Y LA PATITA MAS CORTA (CATODO) A TIERRA. 7408 7411 7432 D C B A

11 GRACIAS POR TOMARTE EL TIEMPO PARA COMENTAR.
