1 TRENES DE IMPULSOS ( SERIES DE IMPULSOS)

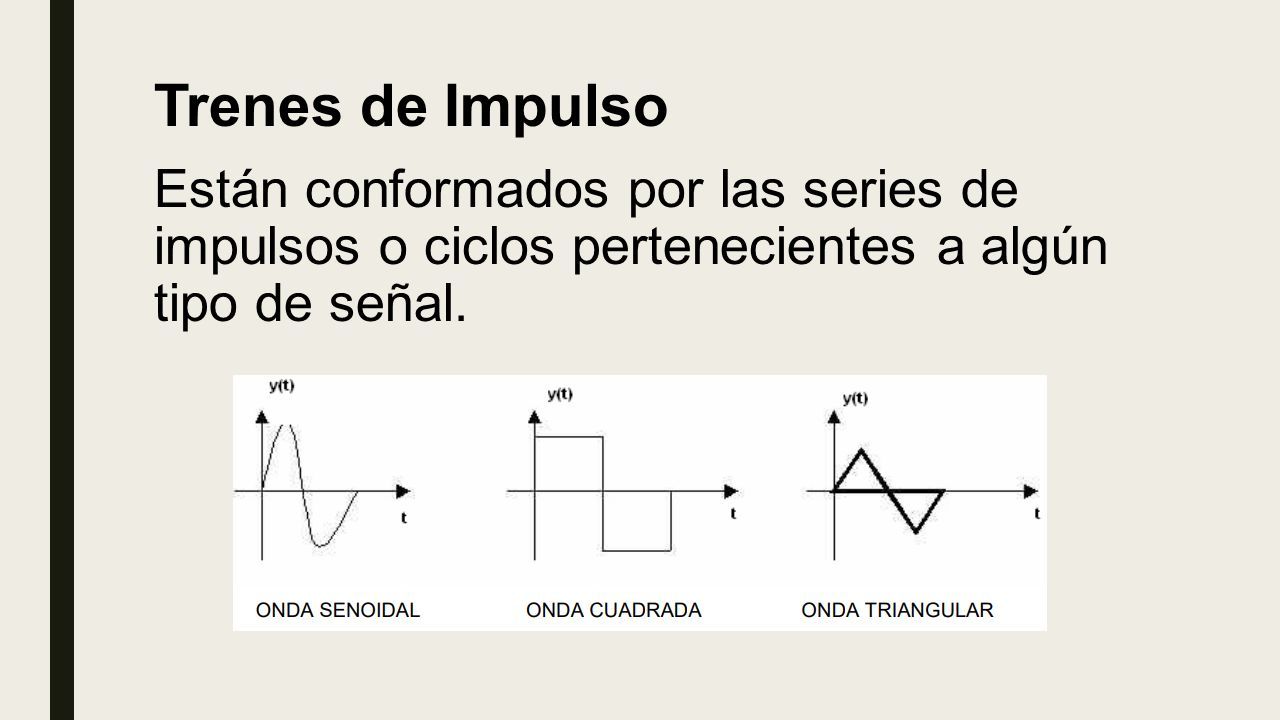

2 Trenes de Impulso Están conformados por las series de impulsos o ciclos pertenecientes a algún tipo de señal.

3 Trenes de Impulso Estos pueden clasificarse en: ■ Tren de Impulso Periódico ■ Tren de Impulso No Periódico (aperiódica)

4 Tren de Impulsos Periódico Una señal periódica esta formada por un patrón llamado ciclo, y este se repite continuamente en el transcurso de toda la señal. Un ciclo debe contener obligatoriamente un estado bajo y un estado alto, sin importar el orden.

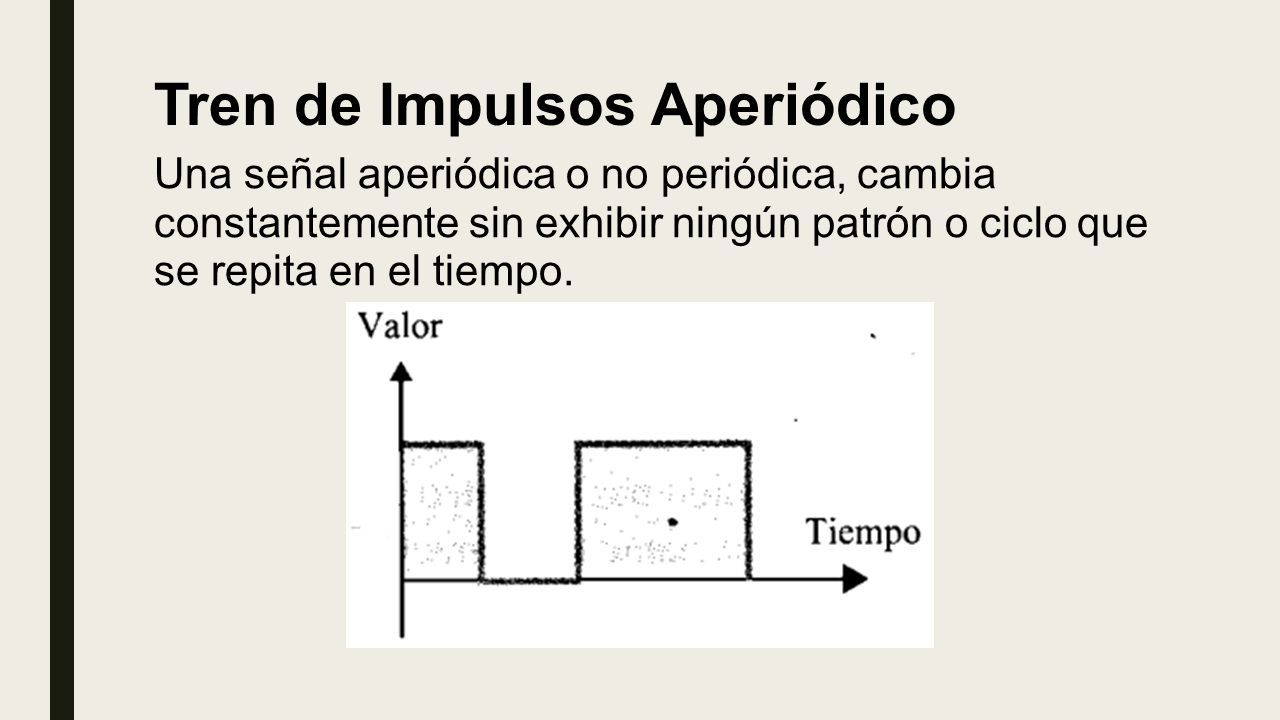

5 Tren de Impulsos Aperiódico Una señal aperiódica o no periódica, cambia constantemente sin exhibir ningún patrón o ciclo que se repita en el tiempo.

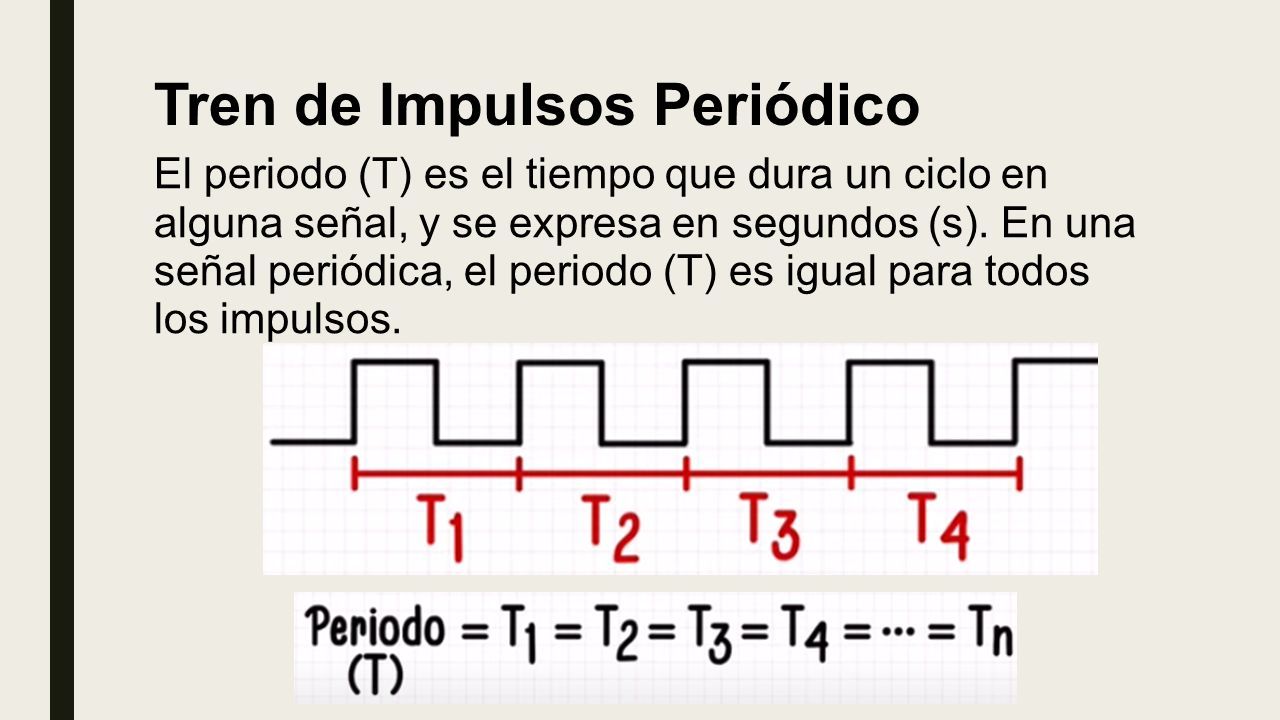

6 Tren de Impulsos Periódico El periodo (T) es el tiempo que dura un ciclo en alguna señal, y se expresa en segundos (s). En una señal periódica, el periodo (T) es igual para todos los impulsos.

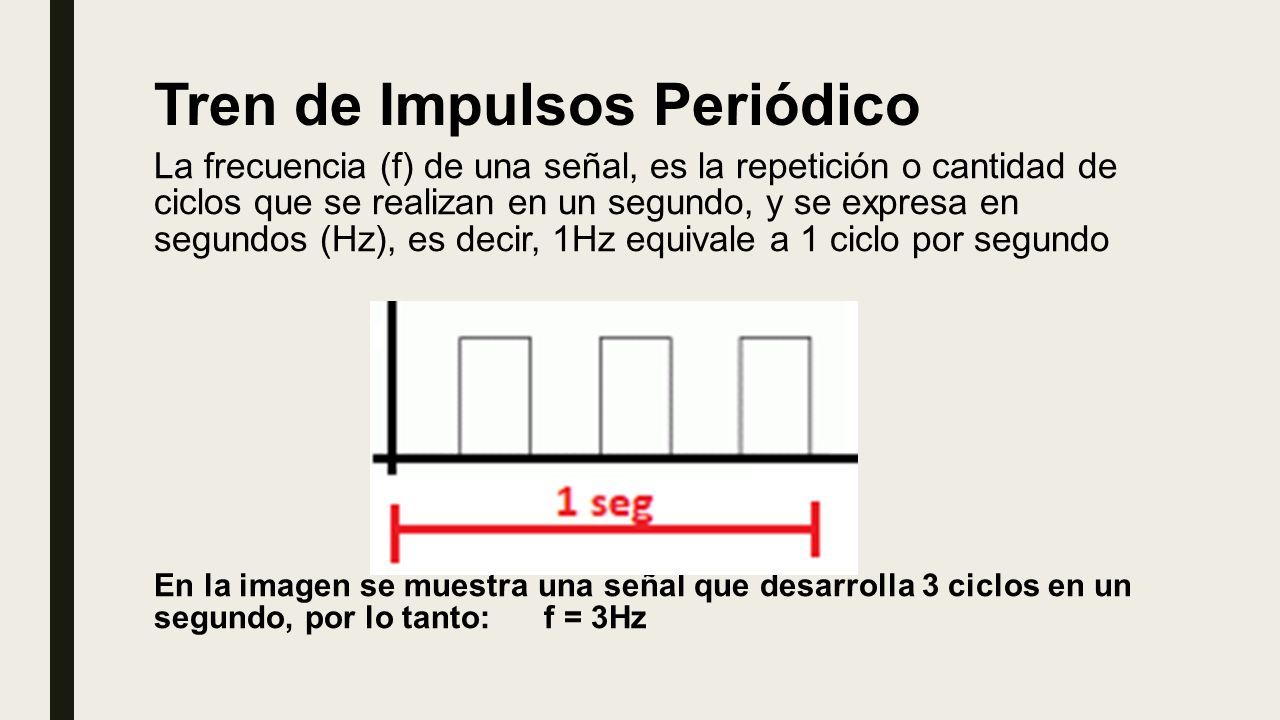

7 Tren de Impulsos Periódico La frecuencia (f) de una señal, es la repetición o cantidad de ciclos que se realizan en un segundo, y se expresa en segundos (Hz), es decir, 1Hz equivale a 1 ciclo por segundo En la imagen se muestra una señal que desarrolla 3 ciclos en un segundo, por lo tanto: f = 3Hz

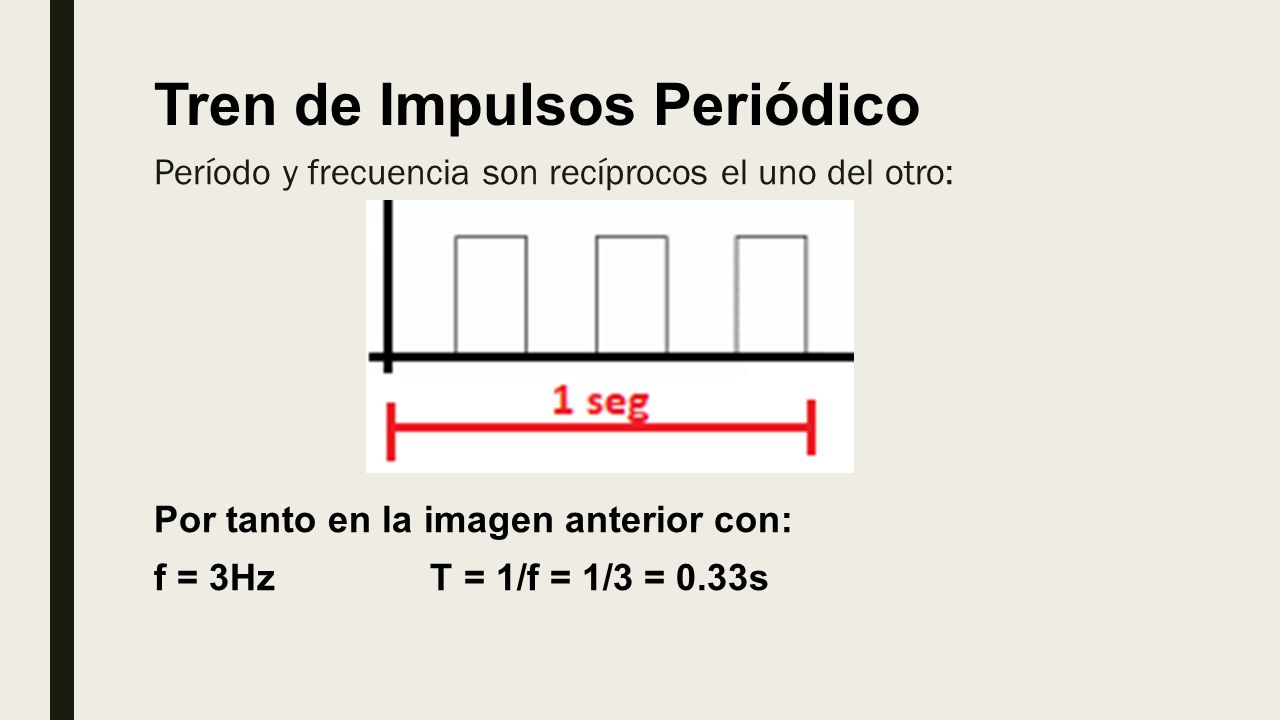

8 Tren de Impulsos Periódico Período y frecuencia son recíprocos el uno del otro: Por tanto en la imagen anterior con: f = 3Hz T = 1/f = 1/3 = 0.33s

9 Señal digital
