1 GENERACIÓN DE CORRIENTE ALTERNA TRIFÁSICA
INSTITUTO TECNOLÓGICO DE OAXACA GENERACIÓN DE CORRIENTE ALTERNA TRIFÁSICA Circuitos Eléctricos II

2 ÍNDICE Generación de corriente alterna trifásica

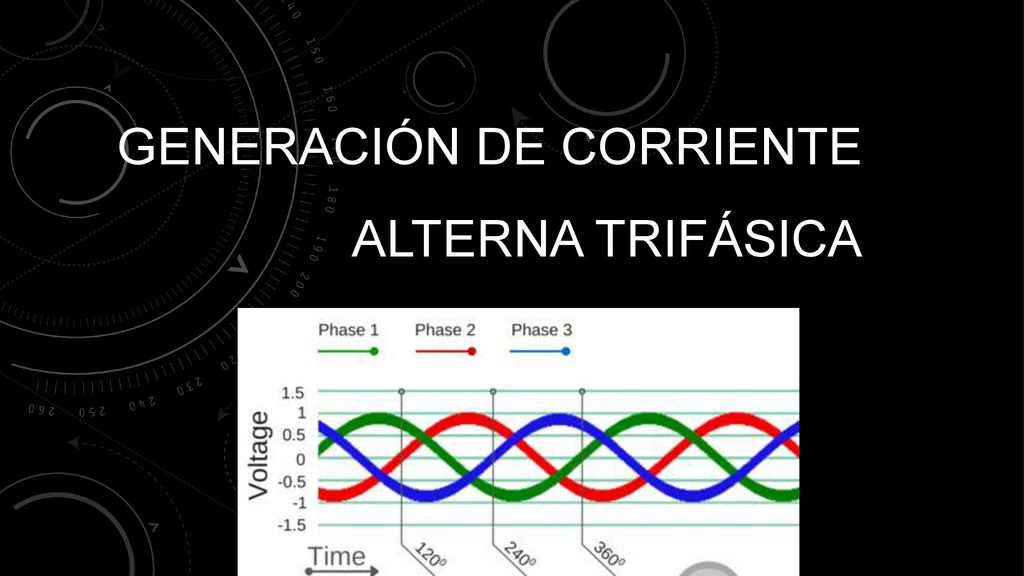

3 GENERACIÓN DE CORRIENTE ALTERNA TRIFÁSICA

4 OBTENCIÓN DE LA CORRIENTE TRIFÁSICA

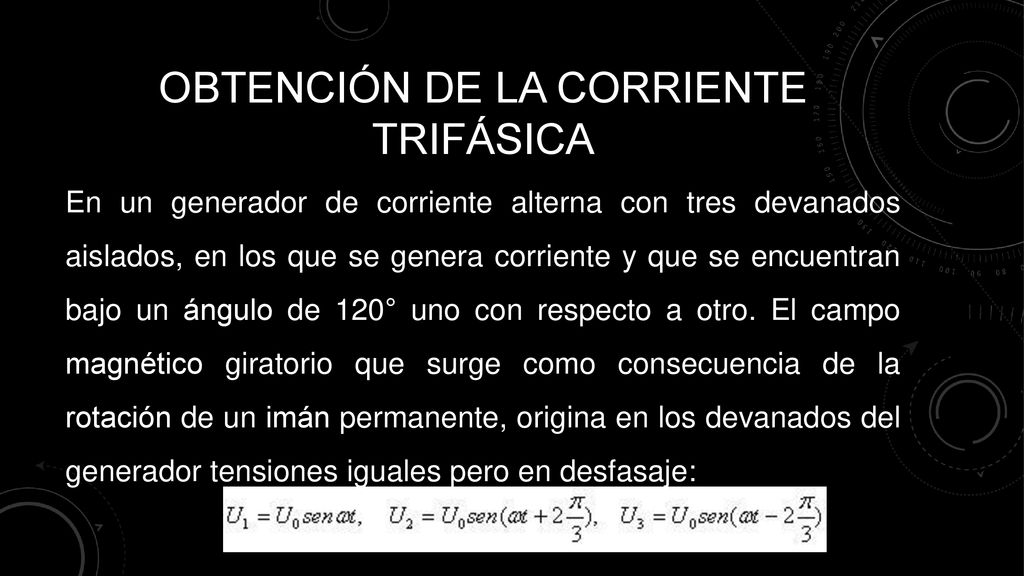

En un generador de corriente alterna con tres devanados aislados, en los que se genera corriente y que se encuentran bajo un ángulo de 120° uno con respecto a otro. El campo magnético giratorio que surge como consecuencia de la rotación de un imán permanente, origina en los devanados del generador tensiones iguales pero en desfasaje:

5 Las corrientes trifásicas se generan mediante alternadores que presentan tres bobinas o grupos de bobinas, que están enrollados sobre tres sistemas de piezas polares equidistantes entre sí.

6 En este sentido, debemos saber que el retorno de cada uno de estos circuitos o fases se acopla en un punto, denominado neutro –si el sistema está equilibrado, es cero–, por lo que el transporte puede ser efectuado usando solamente tres cables.

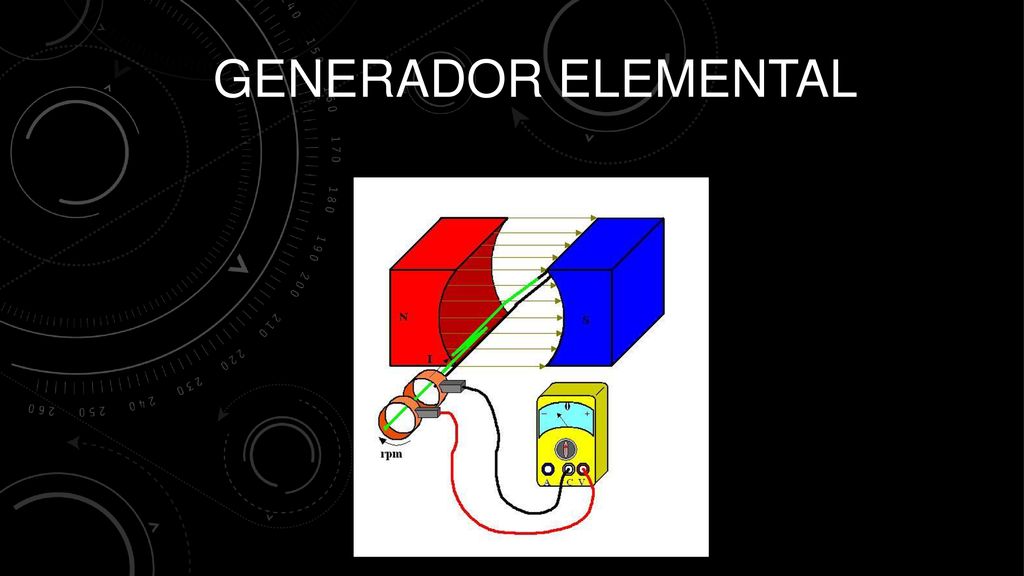

7 GENERADOR ELEMENTAL

8 Este tipo de sistema está conformado por una pieza móvil llamada rotor, que se ubica dentro de la parte fija de la maquina llamada estator. El giro del rotor se puede realizar de distintas maneras: con un motor diesel, turbina de vapor, eólica, etcétera, que mantiene la velocidad constante.

9 El rotor es un electroimán alimentado por corriente continua
El rotor es un electroimán alimentado por corriente continua. Este consiste en un acoplamiento de chapas de acero que forma un cilindro solidario con el eje del rotor. La parte fija o estator está constituida por un paquete de chapas magnéticas que forman un cilindro con ranuras longitudinales donde estarán implantadas las bobinas de la máquina. Los lados de la bobina se ubicarán en las ranuras que serán iguales en su construcción y cuya distribución geométrica será tal que sus ejes magnéticos formen 120°.

10 El principio de funcionamiento del generador elemental nos dice que la máquina sincrónica está compuesta mediante una pieza giratoria, el rotor, cuya bobina es excitada con corriente continua; y otra pieza, el estator o armadura, por cuyas bobinas circulan corrientes alternas.

11 El rotor gira a la misma velocidad del campo magnético rotatorio producido por el estator. El rotor gira mecánicamente a la misma frecuencia que la del campo magnético rotatorio del estator durante el régimen permanente.

12 La velocidad del rotor es igual a la velocidad angular del campo magnético producido por el estator. Luego se inyecta corriente mediante una fuente externa para producir una fuerza magnetomotriz en el rotor; de esta forma vamos a tener dos campos magnéticos rotatorios: uno generado por el estator y otro por el rotor. Estos campos interactúan y dan como resultado un par eléctrico que produce la conversión de la energía.

13 Una de las características de las máquinas generadoras sincrónicas es que la velocidad depende de la frecuencia de la red de alimentación eléctrica del sistema. La máquina giratoria sincrónica puede trabajar como motor, generador o compensador. El principio de operación de un generador síncrono o alternador se basa en la ley de Faraday, de inducción electromagnética.

14 Recordando la ley de FARADAY
La Ley de Faraday, dice que el voltaje que se le induce a un circuito que se encuentra cerrado, es directamente proporcional a la velocidad con la que cambia el flujo magnético en el tiempo, el cual puede atravesar cualquier superficie, teniendo como límite, o borde al propio circuito.

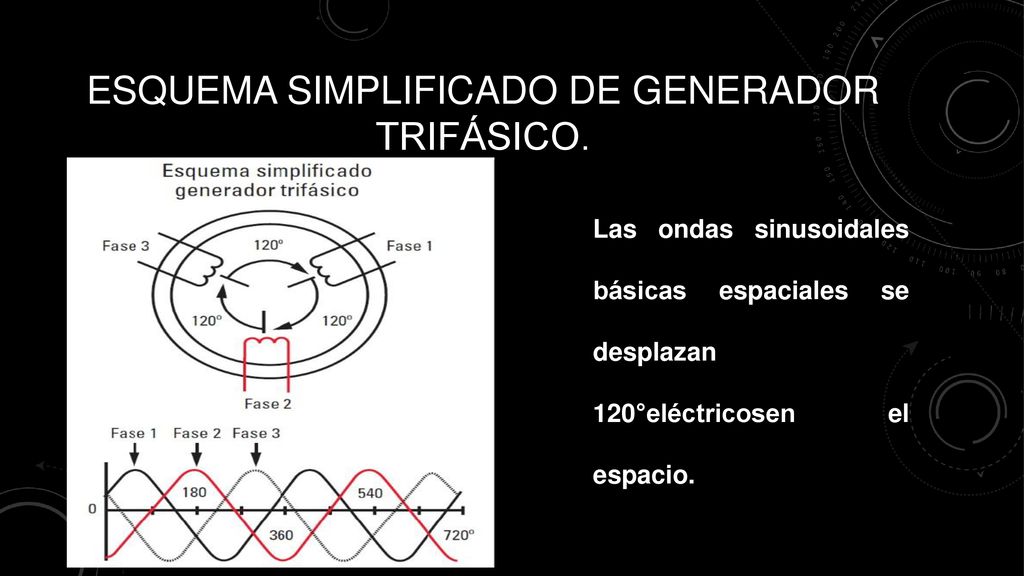

15 Esquema simplificado de generador trifásico.
Las ondas sinusoidales básicas espaciales se desplazan 120°eléctricosen el espacio.

16 Las dos partes básicas de una maquina síncrona son: la estructura del campo magnético, que lleva un devanado excitado por corriente continua, y la armadura. La armadura tiene con frecuencia un devanado trifásico en el que se genera la fem de corriente alterna.

17 Un video demostrativo de la generación de corriente trifásica

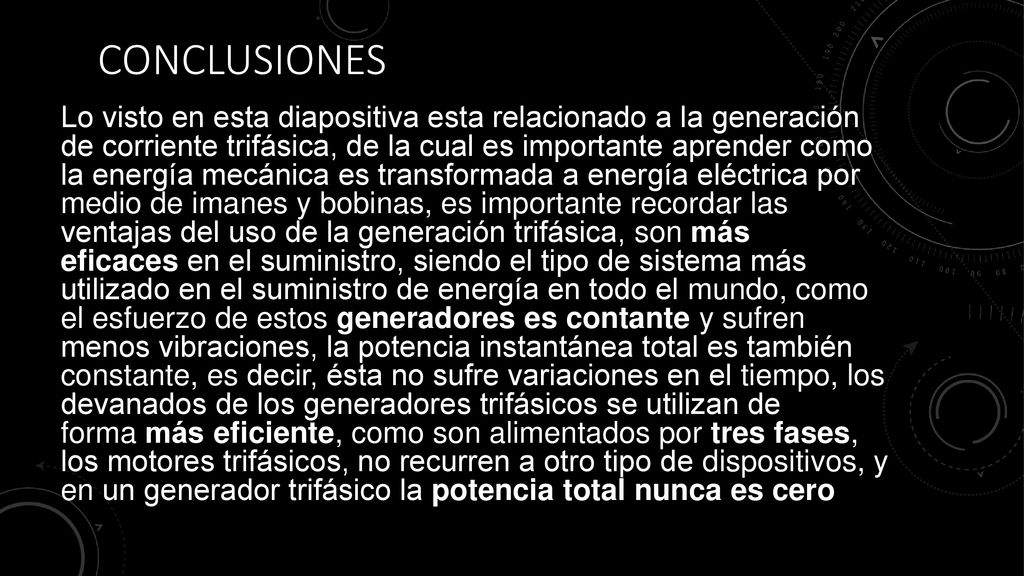

18 conclusiones Lo visto en esta diapositiva esta relacionado a la generación de corriente trifásica, de la cual es importante aprender como la energía mecánica es transformada a energía eléctrica por medio de imanes y bobinas, es importante recordar las ventajas del uso de la generación trifásica, son más eficaces en el suministro, siendo el tipo de sistema más utilizado en el suministro de energía en todo el mundo, como el esfuerzo de estos generadores es contante y sufren menos vibraciones, la potencia instantánea total es también constante, es decir, ésta no sufre variaciones en el tiempo, los devanados de los generadores trifásicos se utilizan de forma más eficiente, como son alimentados por tres fases, los motores trifásicos, no recurren a otro tipo de dispositivos, y en un generador trifásico la potencia total nunca es cero

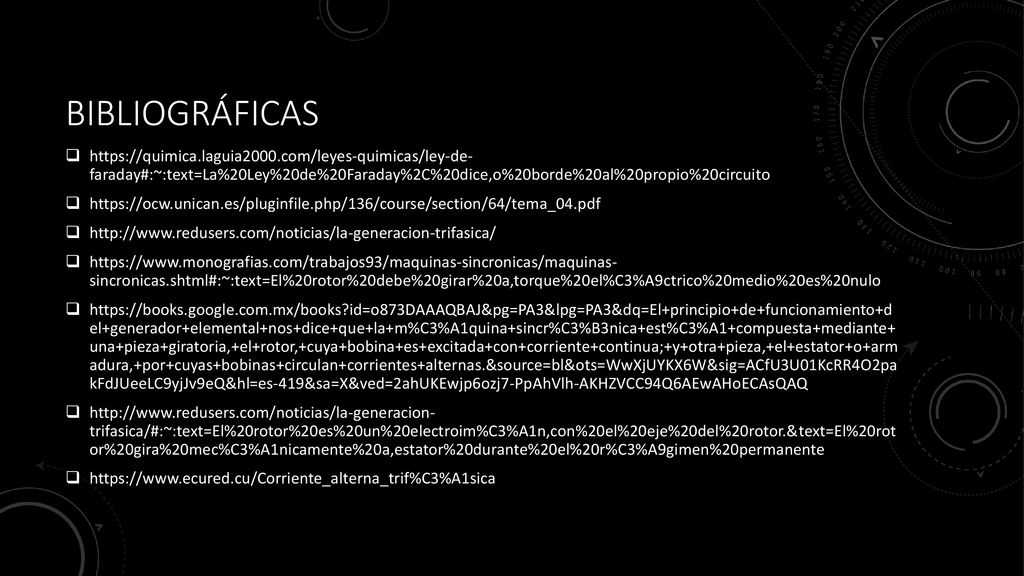

19 BIBLIOGRÁFICAS faraday#:~:text=La%20Ley%20de%20Faraday%2C%20dice,o%20borde%20al%20propio%20circuito sincronicas.shtml#:~:text=El%20rotor%20debe%20girar%20a,torque%20el%C3%A9ctrico%20medio%20es%20nulo el+generador+elemental+nos+dice+que+la+m%C3%A1quina+sincr%C3%B3nica+est%C3%A1+compuesta+mediante+ una+pieza+giratoria,+el+rotor,+cuya+bobina+es+excitada+con+corriente+continua;+y+otra+pieza,+el+estator+o+arm adura,+por+cuyas+bobinas+circulan+corrientes+alternas.&source=bl&ots=WwXjUYKX6W&sig=ACfU3U01KcRR4O2pa kFdJUeeLC9yjJv9eQ&hl=es-419&sa=X&ved=2ahUKEwjp6ozj7-PpAhVlh-AKHZVCC94Q6AEwAHoECAsQAQ trifasica/#:~:text=El%20rotor%20es%20un%20electroim%C3%A1n,con%20el%20eje%20del%20rotor.&text=El%20rot or%20gira%20mec%C3%A1nicamente%20a,estator%20durante%20el%20r%C3%A9gimen%20permanente
