SIMBOLOGÍA DE LA SOLDADURA Reconociendo la estructura del símbolo de la soldadura.

Presentación del tema: "SIMBOLOGÍA DE LA SOLDADURA Reconociendo la estructura del símbolo de la soldadura."— Transcripción de la presentación:

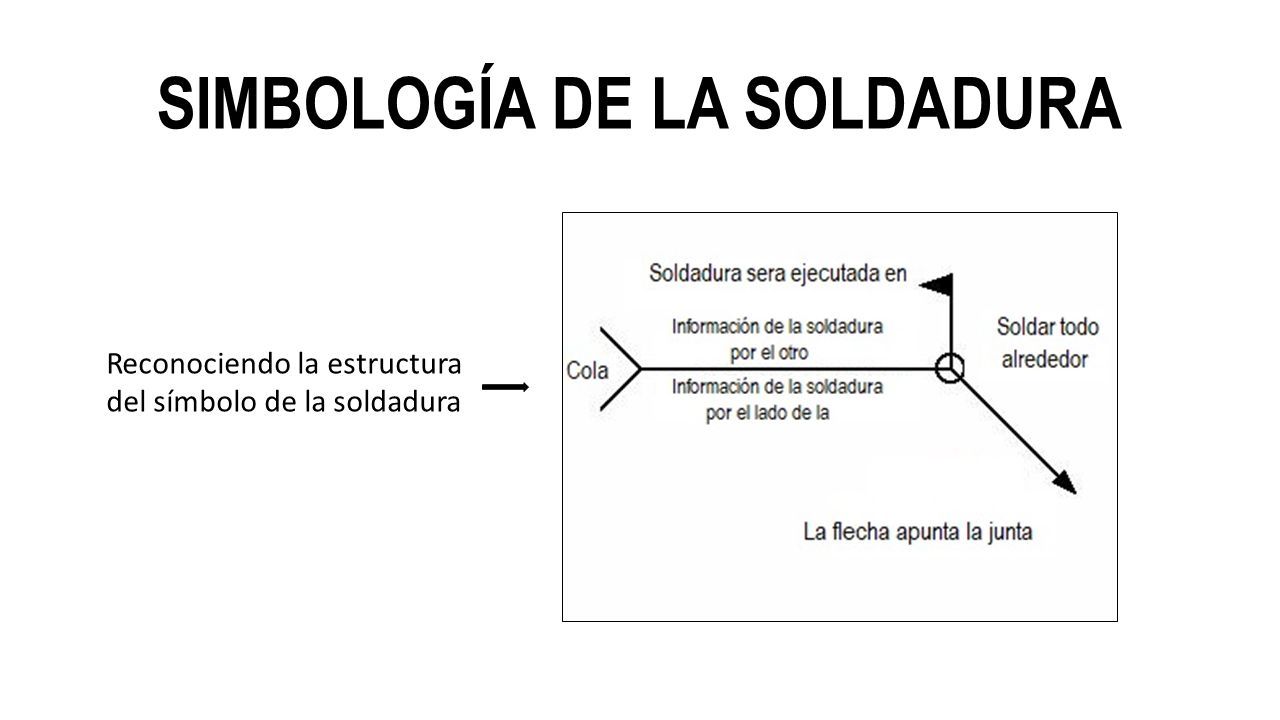

1 SIMBOLOGÍA DE LA SOLDADURA Reconociendo la estructura del símbolo de la soldadura

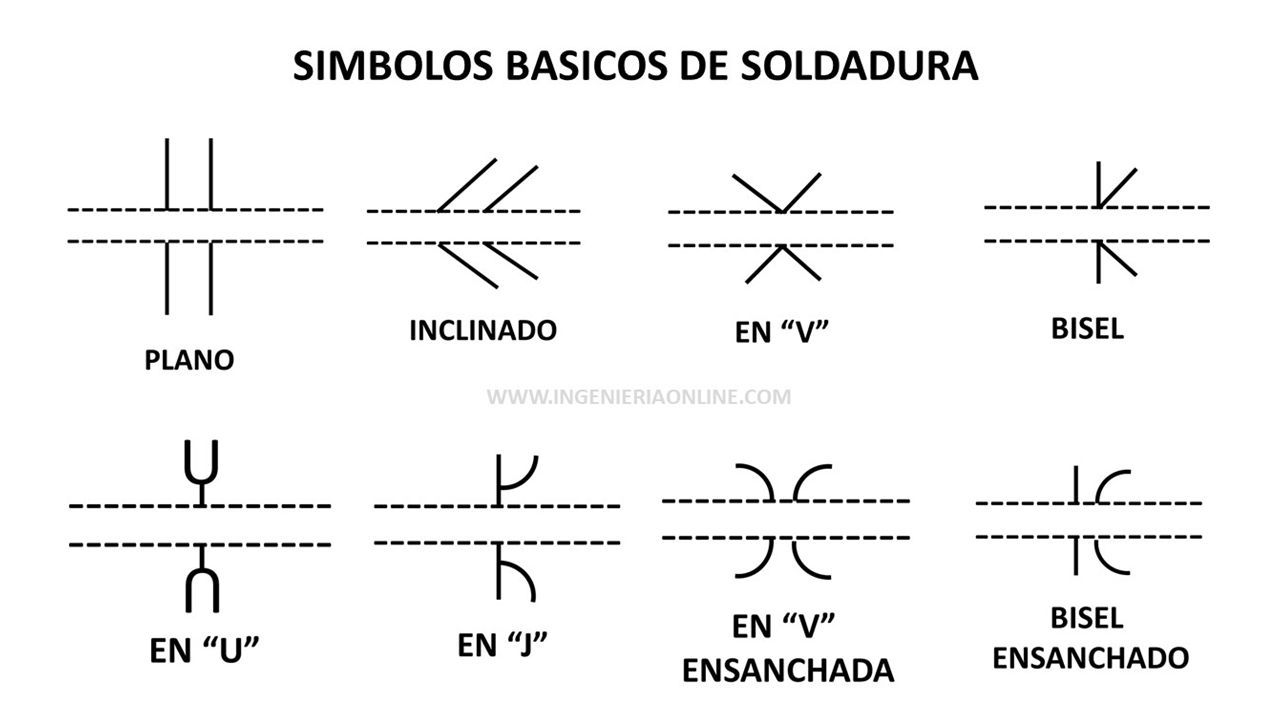

2

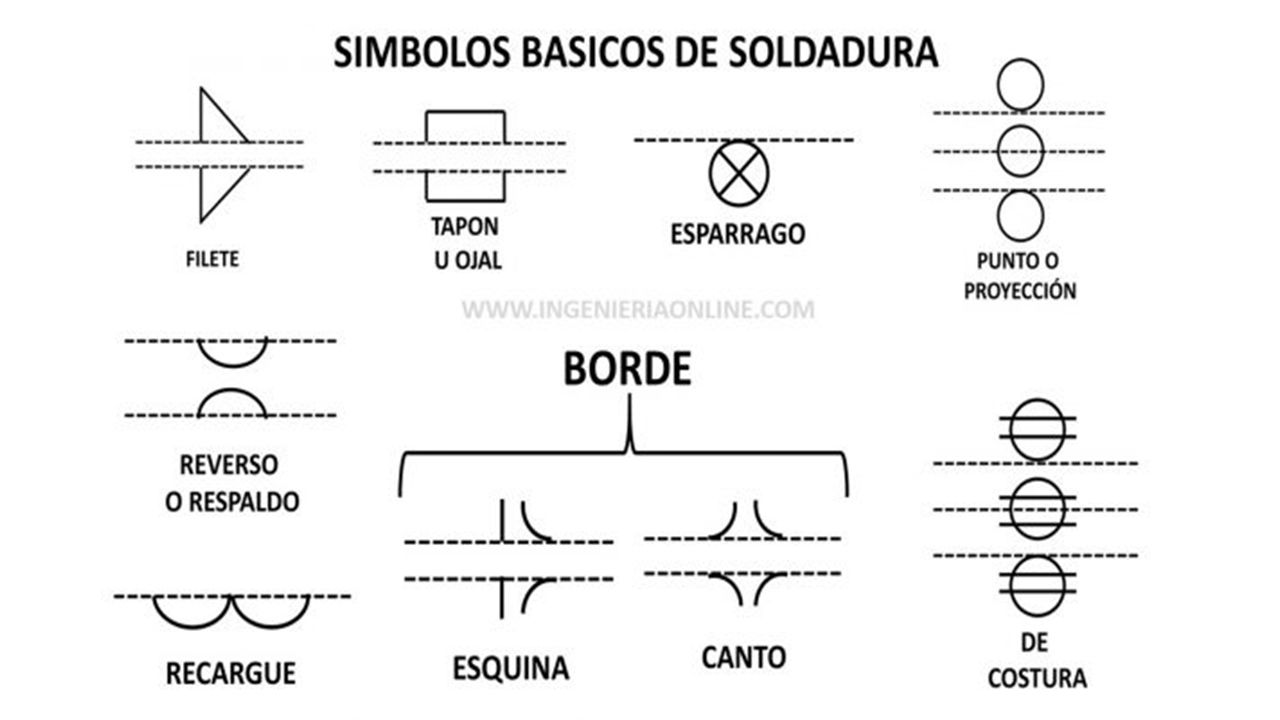

3

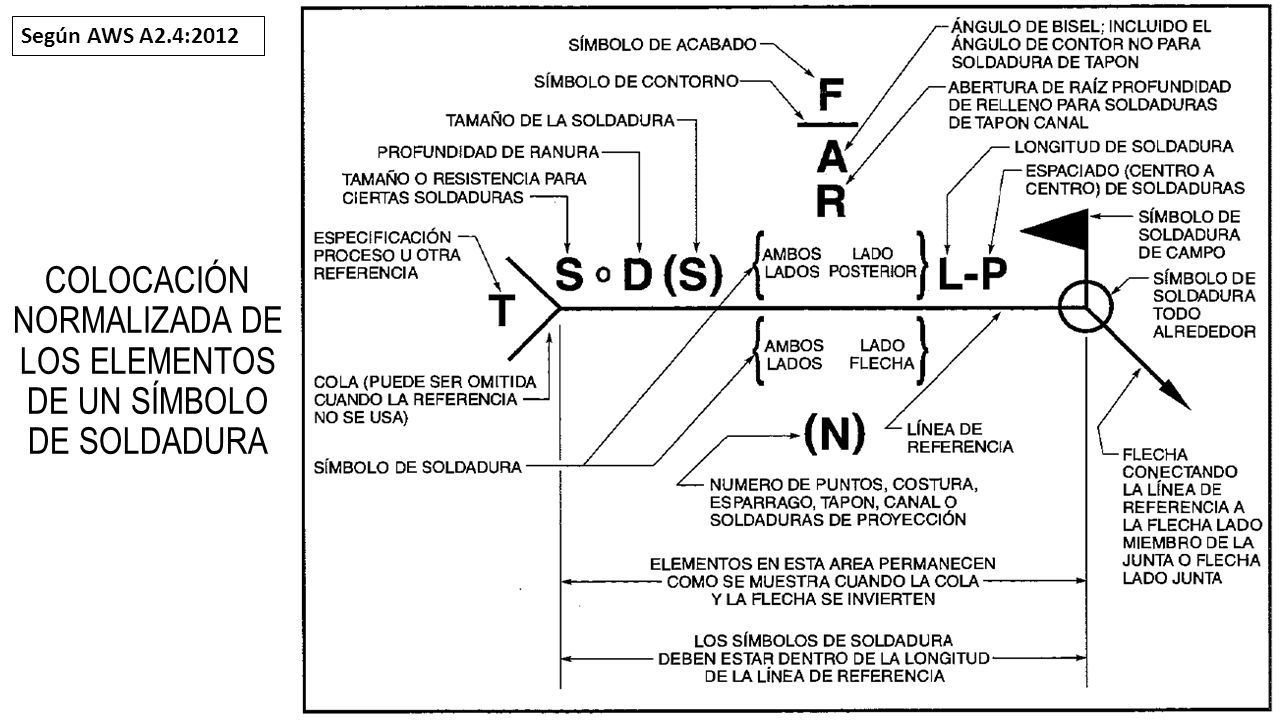

4 COLOCACIÓN NORMALIZADA DE LOS ELEMENTOS DE UN SÍMBOLO DE SOLDADURA Según AWS A2.4:2012

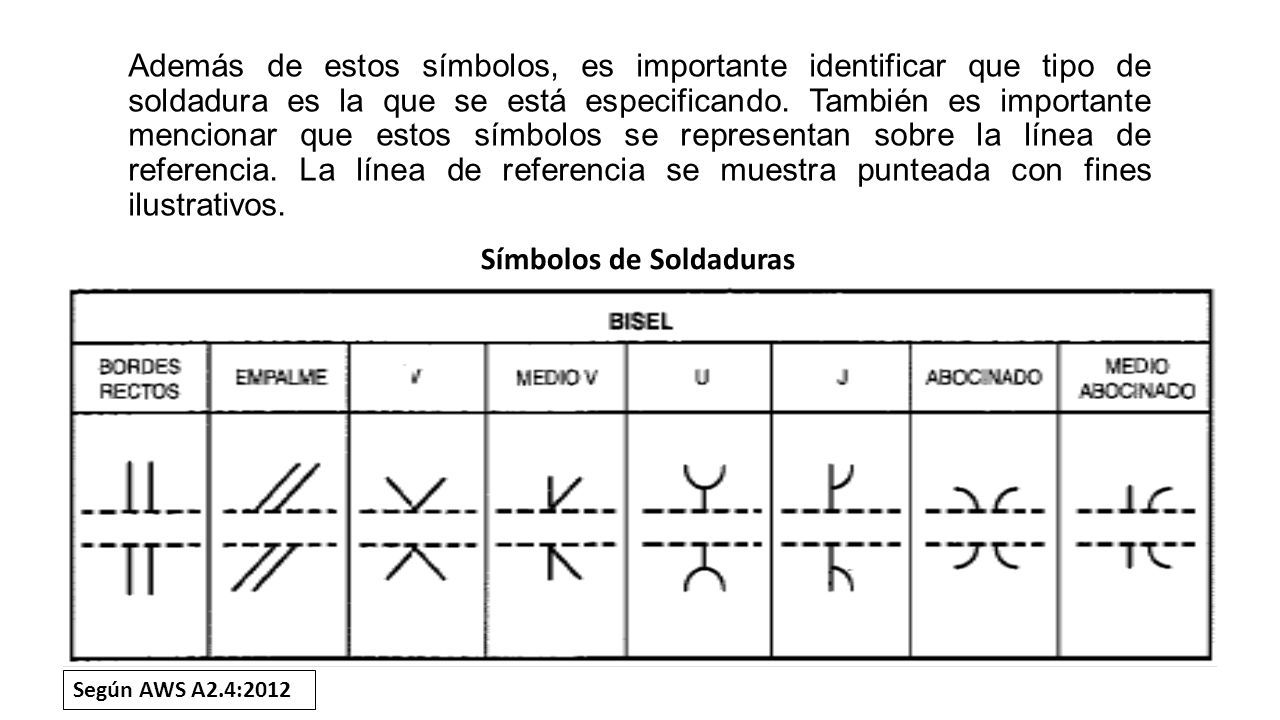

5 Además de estos símbolos, es importante identificar que tipo de soldadura es la que se está especificando. También es importante mencionar que estos símbolos se representan sobre la línea de referencia. La línea de referencia se muestra punteada con fines ilustrativos. Símbolos de Soldaduras Según AWS A2.4:2012

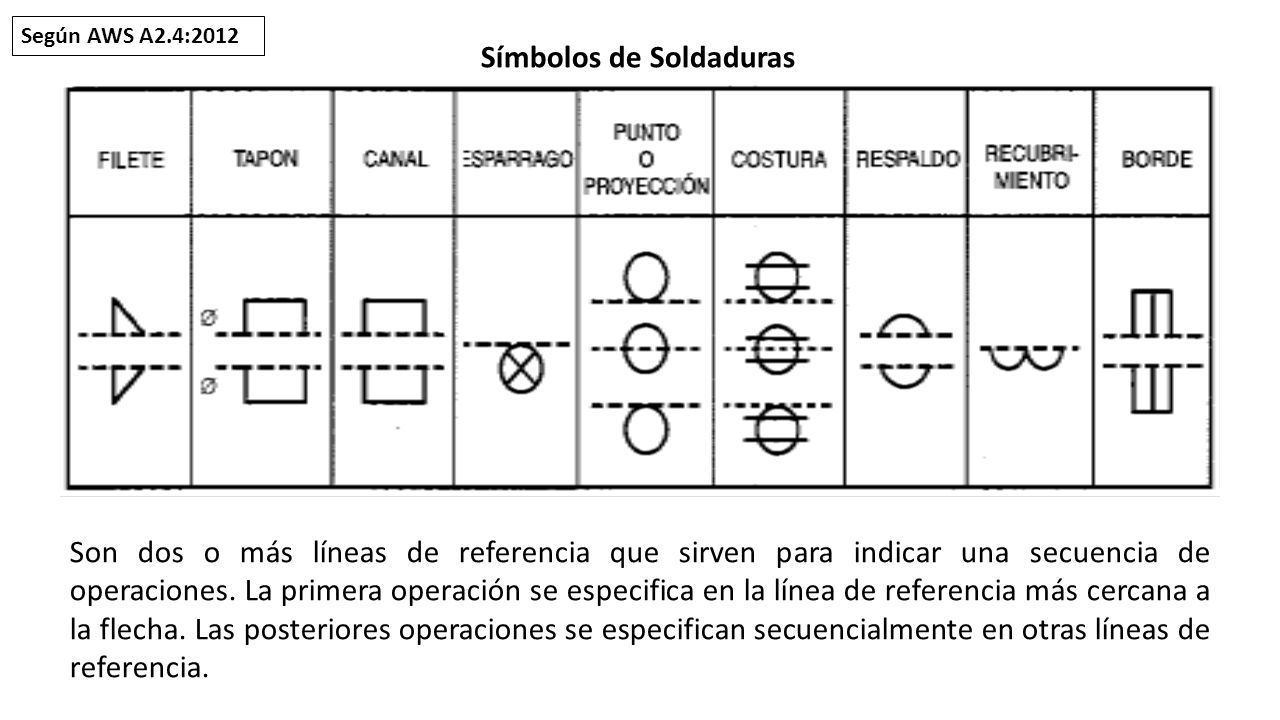

6 Son dos o más líneas de referencia que sirven para indicar una secuencia de operaciones. La primera operación se especifica en la línea de referencia más cercana a la flecha. Las posteriores operaciones se especifican secuencialmente en otras líneas de referencia. Símbolos de Soldaduras Según AWS A2.4:2012

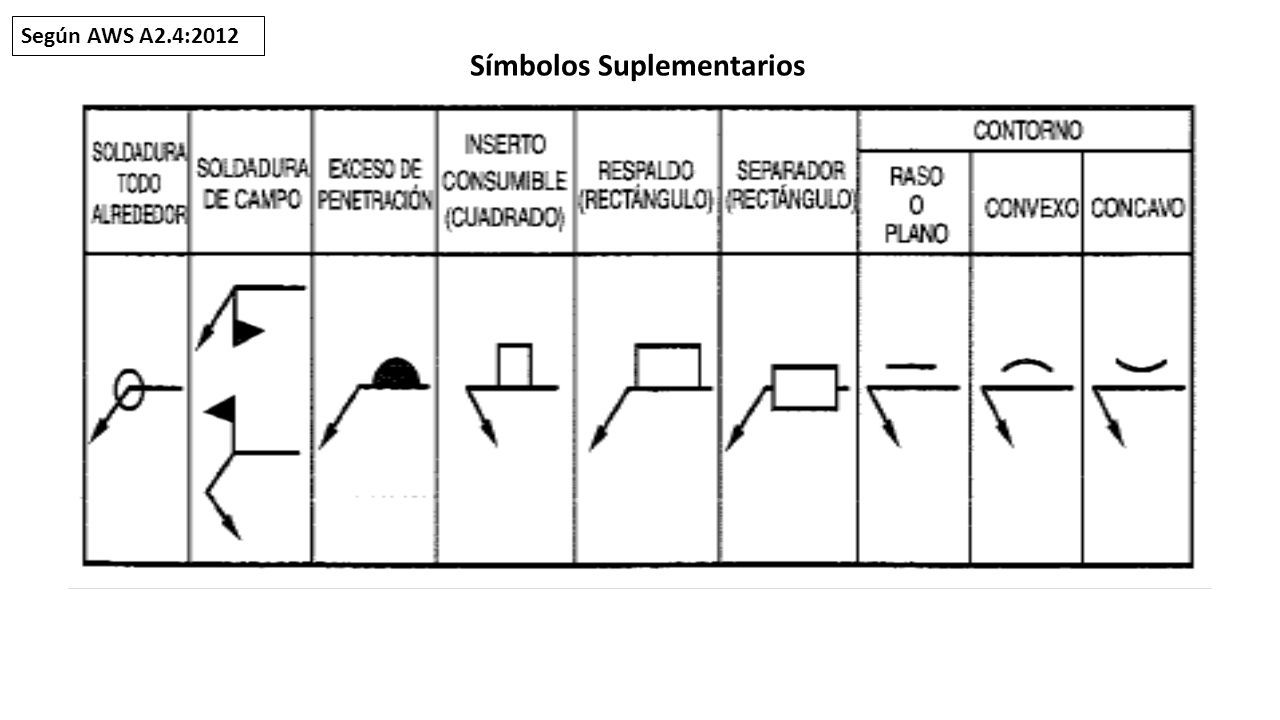

7 Símbolos Suplementarios Según AWS A2.4:2012

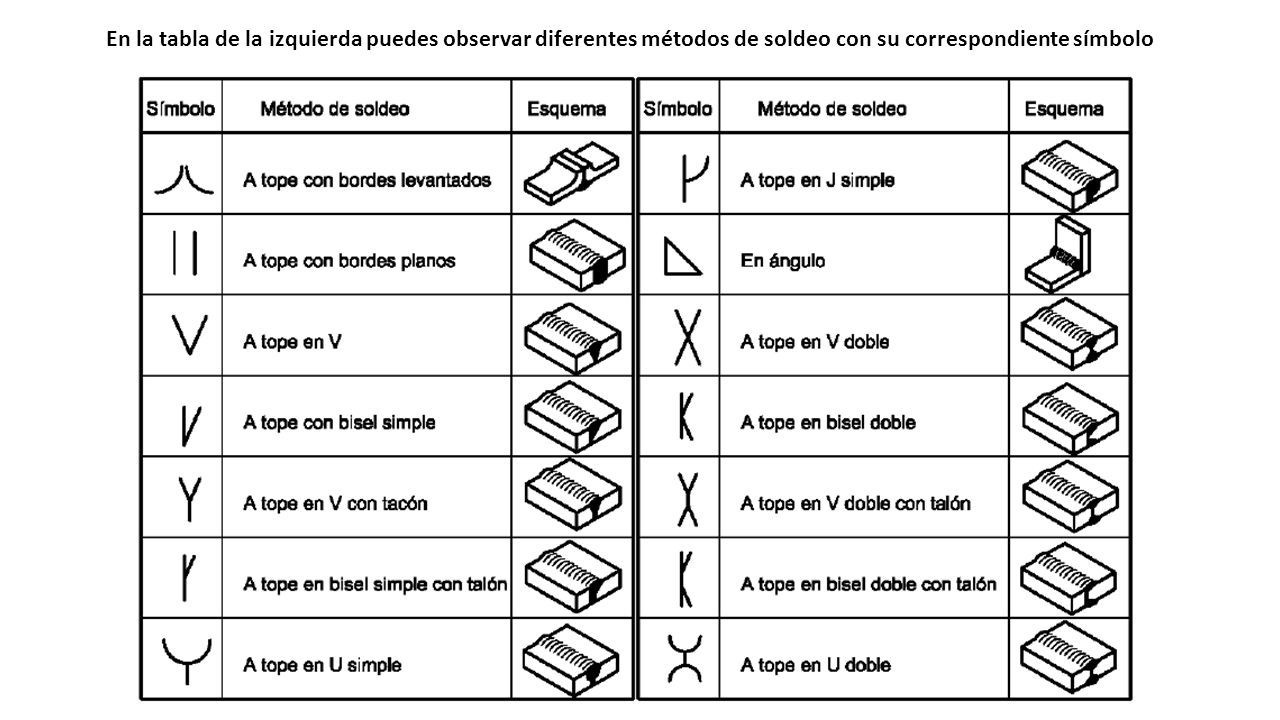

8 En la tabla de la izquierda puedes observar diferentes métodos de soldeo con su correspondiente símbolo

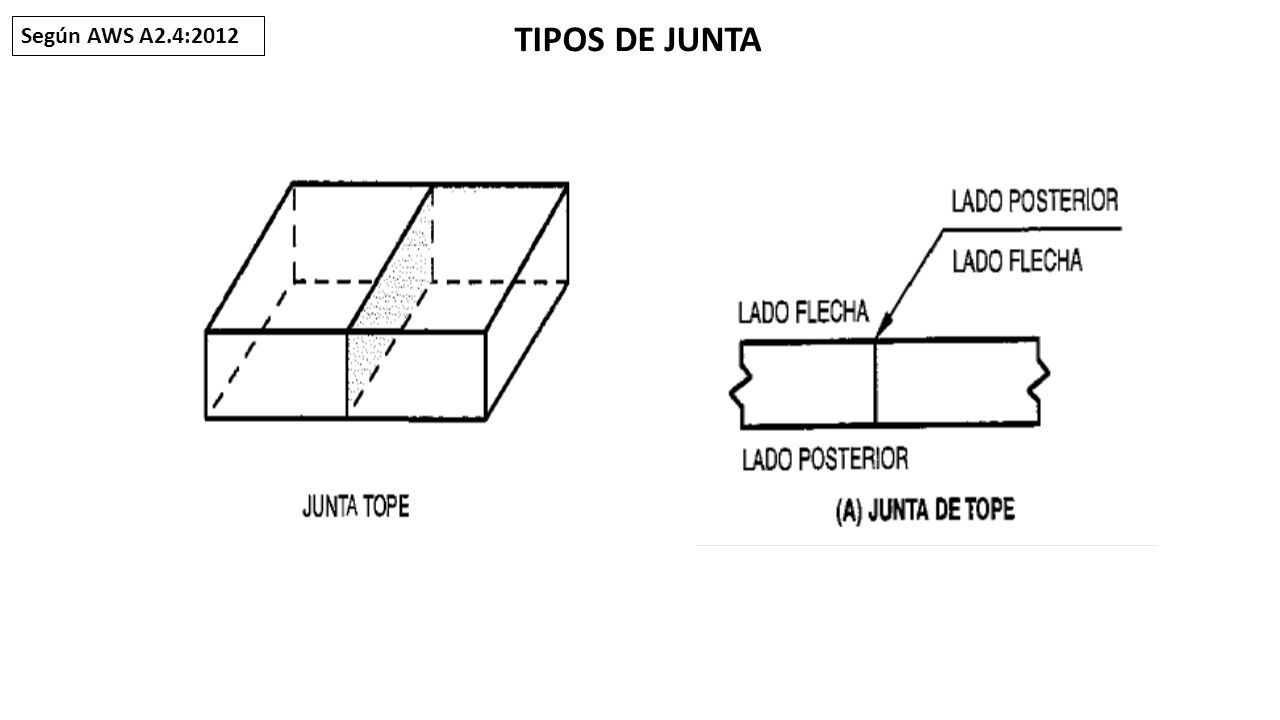

9 Según AWS A2.4:2012 TIPOS DE JUNTA

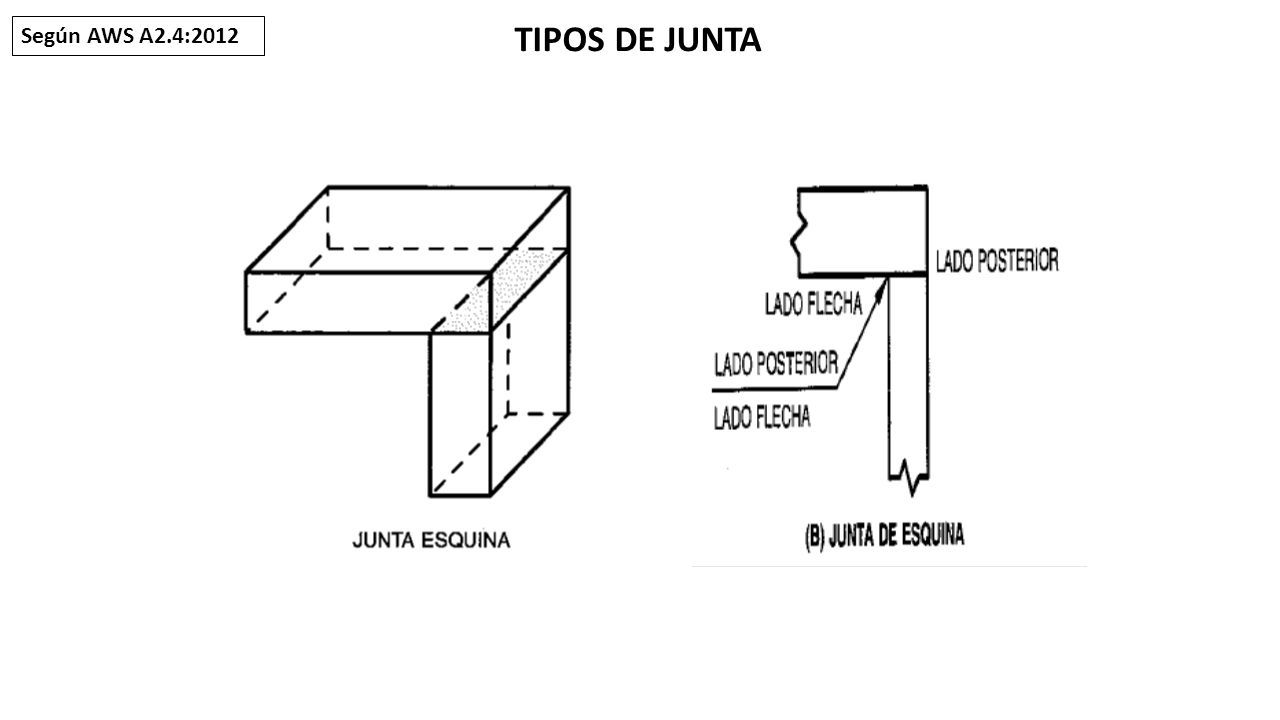

10 Según AWS A2.4:2012 TIPOS DE JUNTA

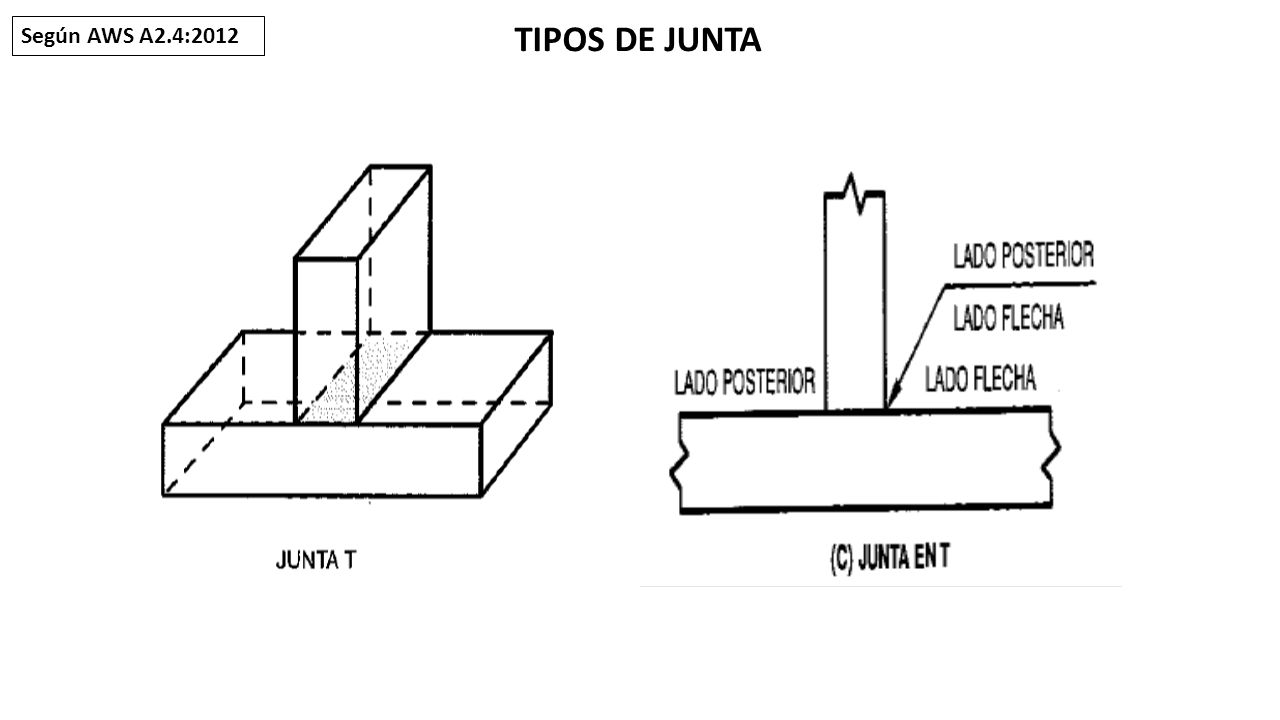

11 Según AWS A2.4:2012 TIPOS DE JUNTA

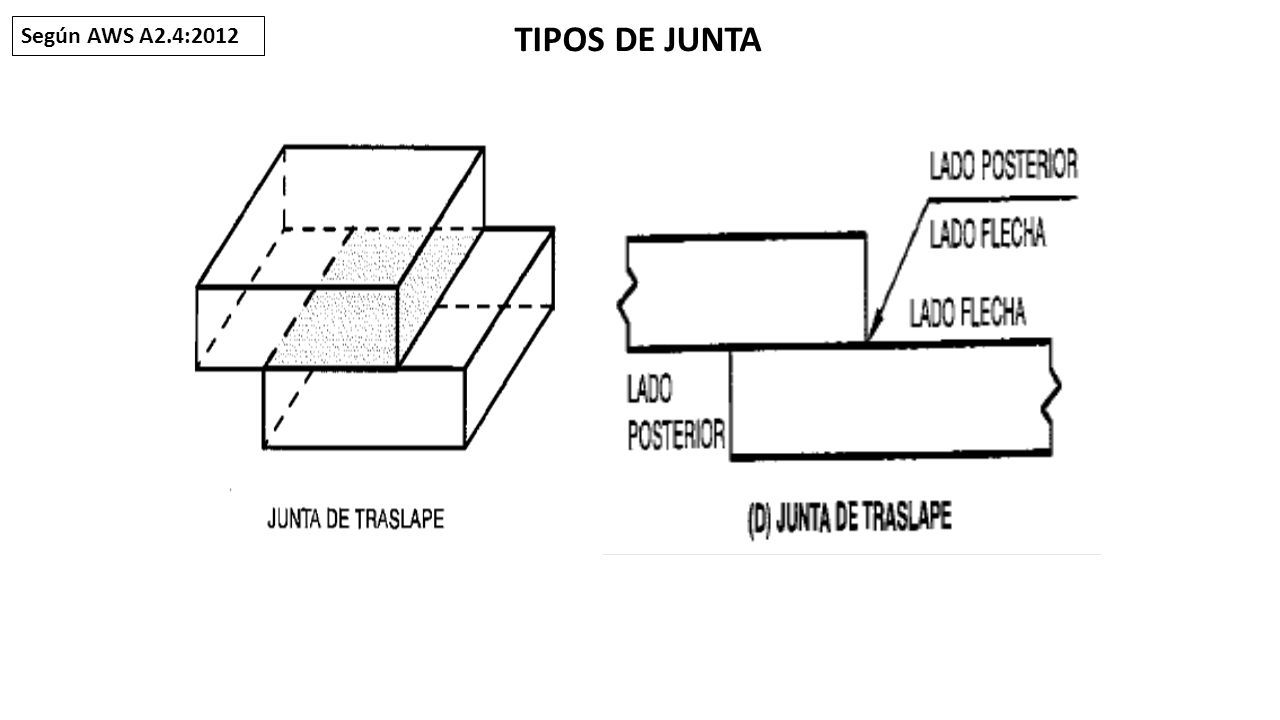

12 Según AWS A2.4:2012 TIPOS DE JUNTA

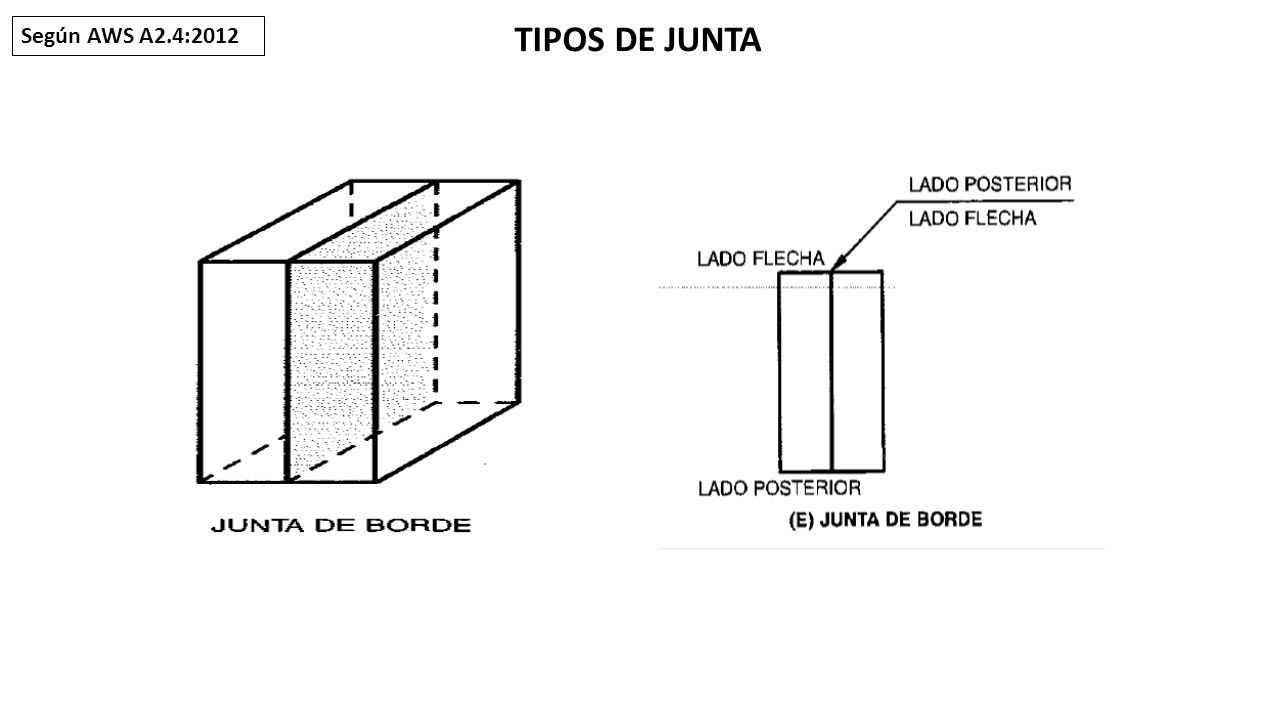

13 Según AWS A2.4:2012 TIPOS DE JUNTA

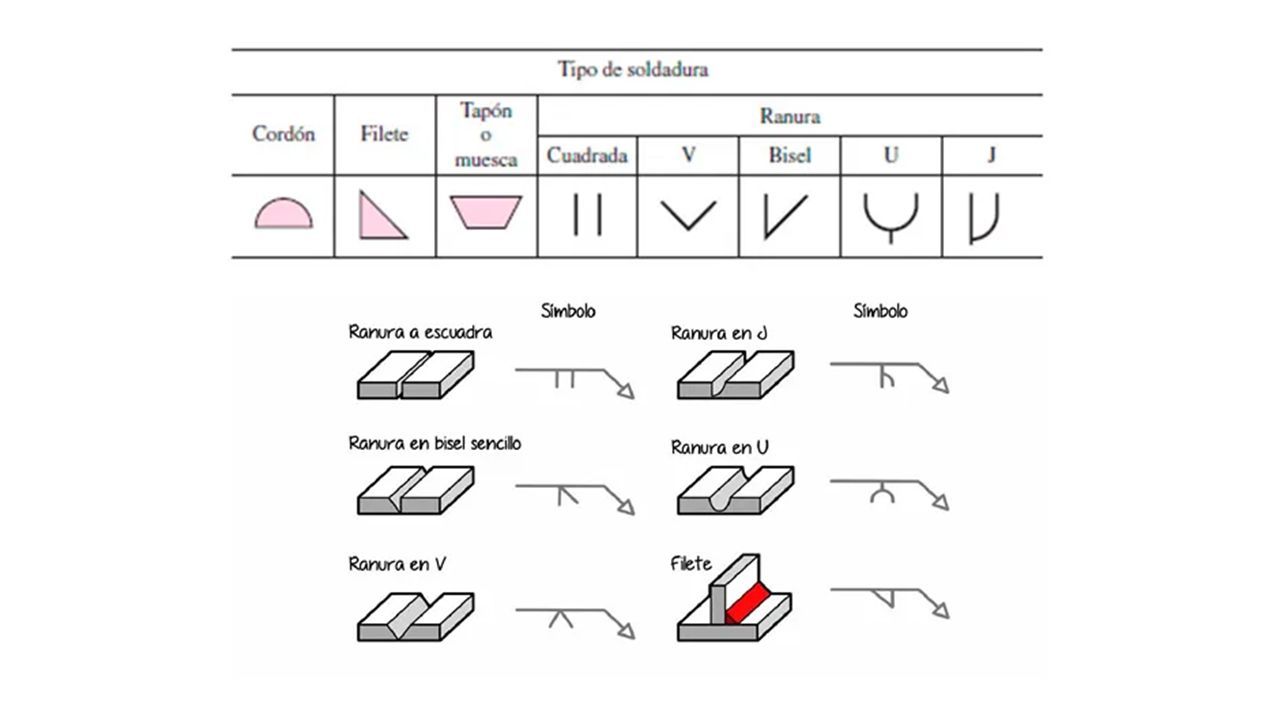

14

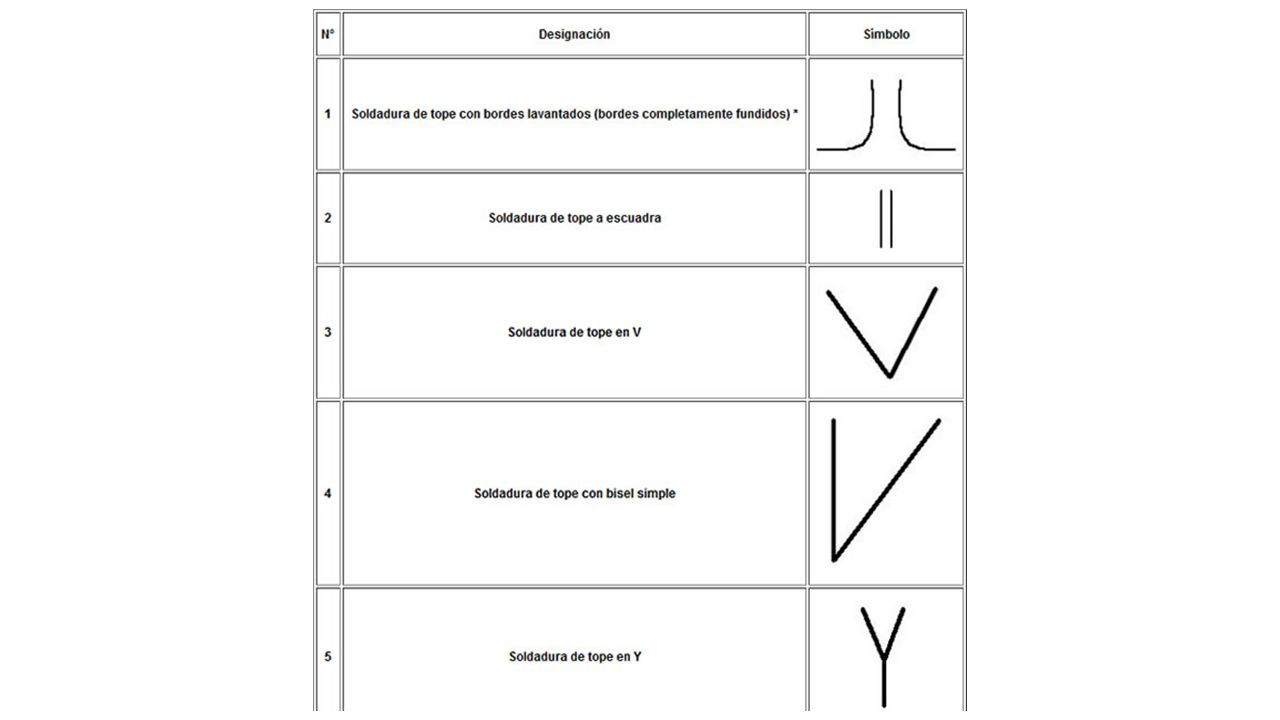

15

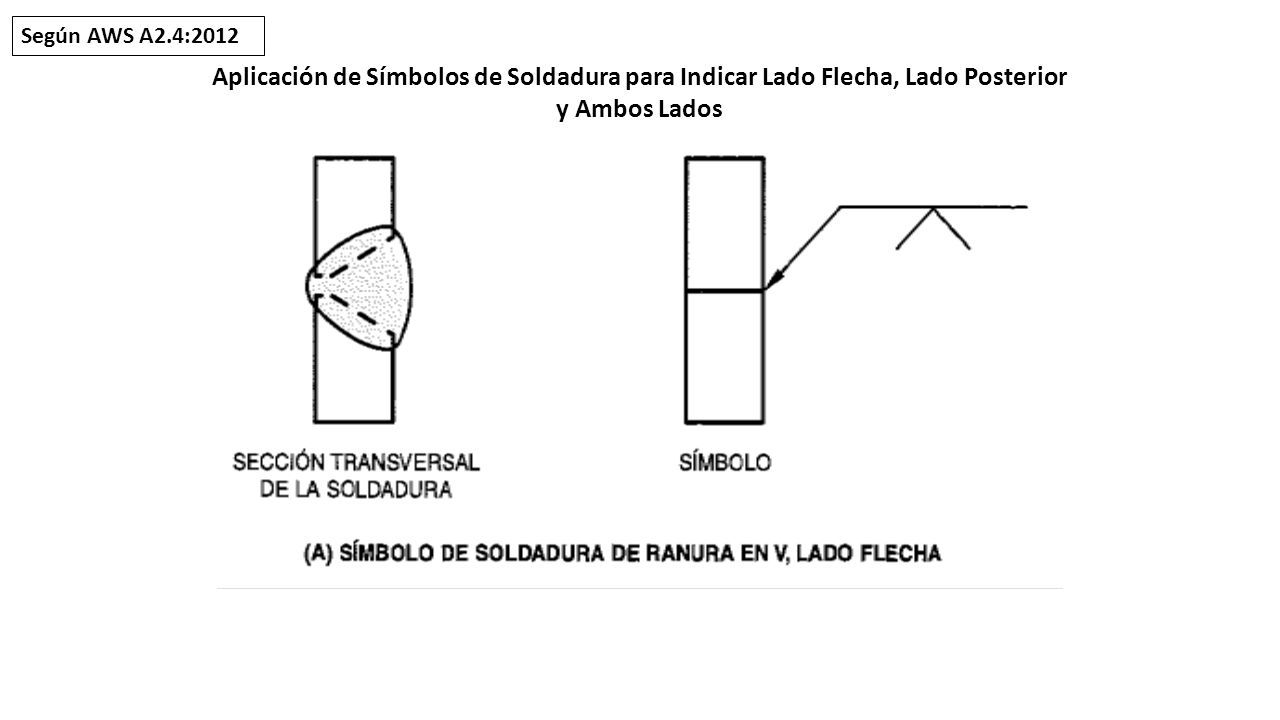

16 Según AWS A2.4:2012 Aplicación de Símbolos de Soldadura para Indicar Lado Flecha, Lado Posterior y Ambos Lados

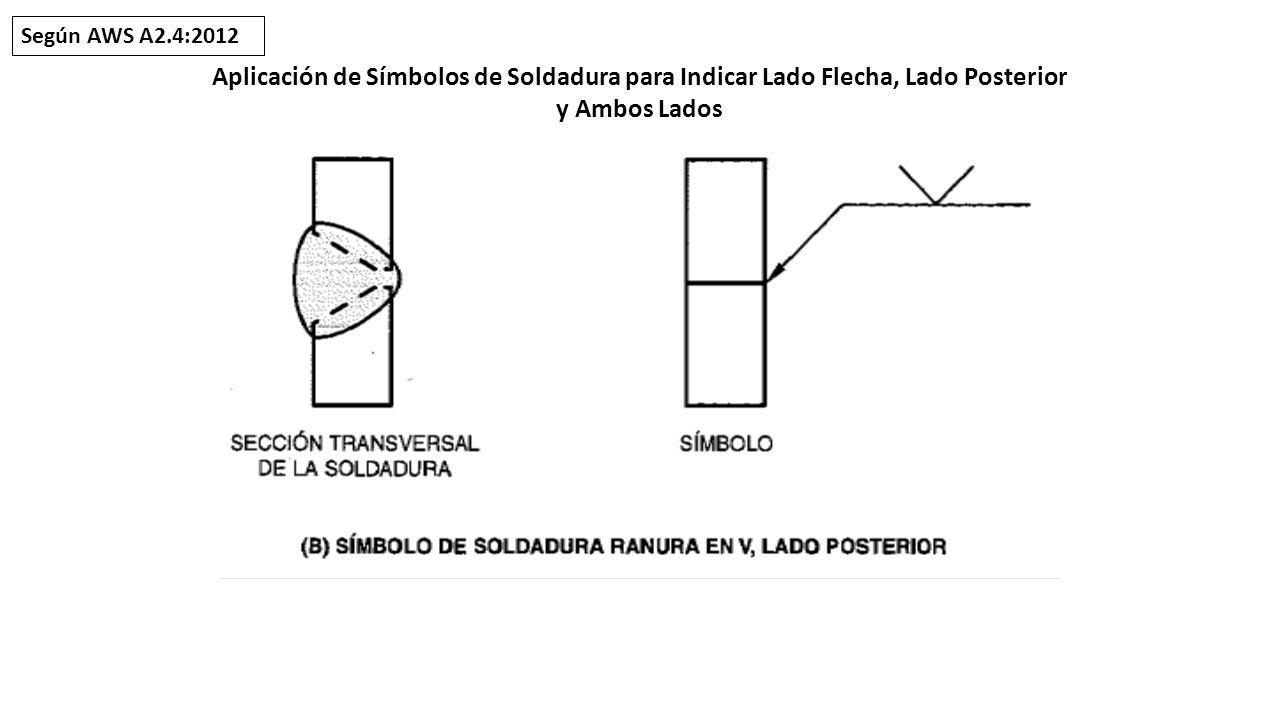

17 Según AWS A2.4:2012 Aplicación de Símbolos de Soldadura para Indicar Lado Flecha, Lado Posterior y Ambos Lados

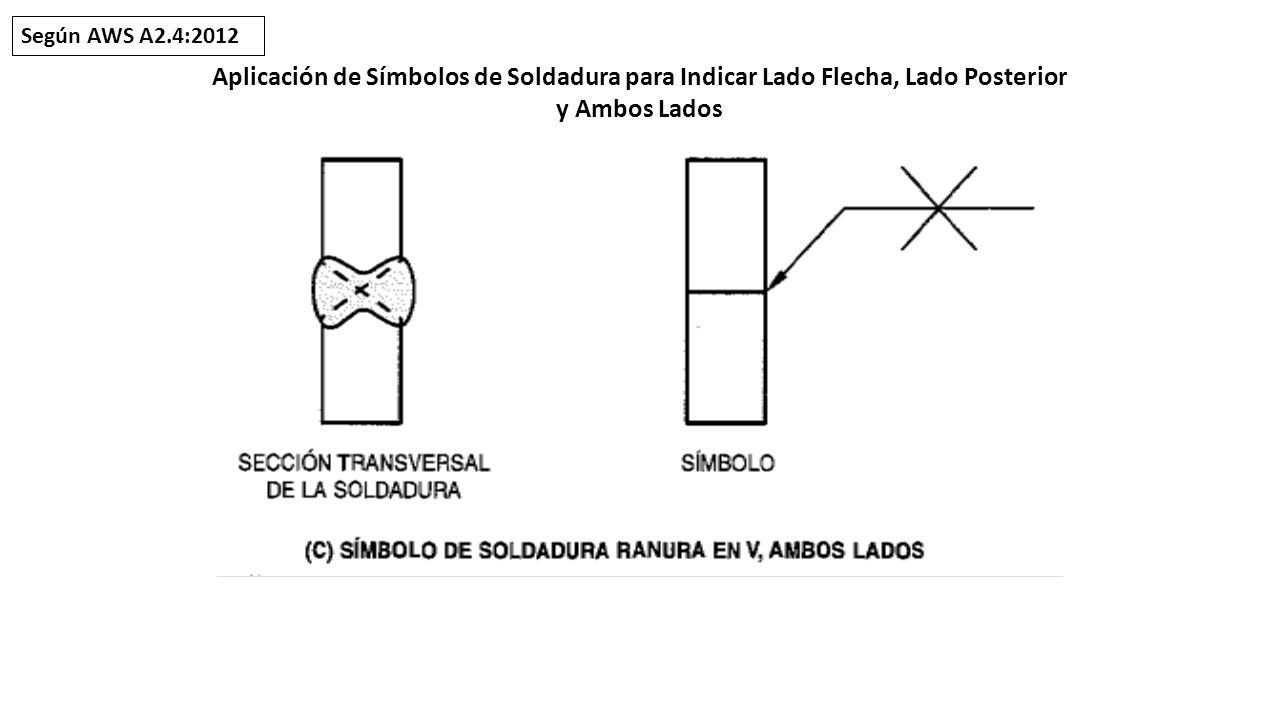

18 Según AWS A2.4:2012 Aplicación de Símbolos de Soldadura para Indicar Lado Flecha, Lado Posterior y Ambos Lados

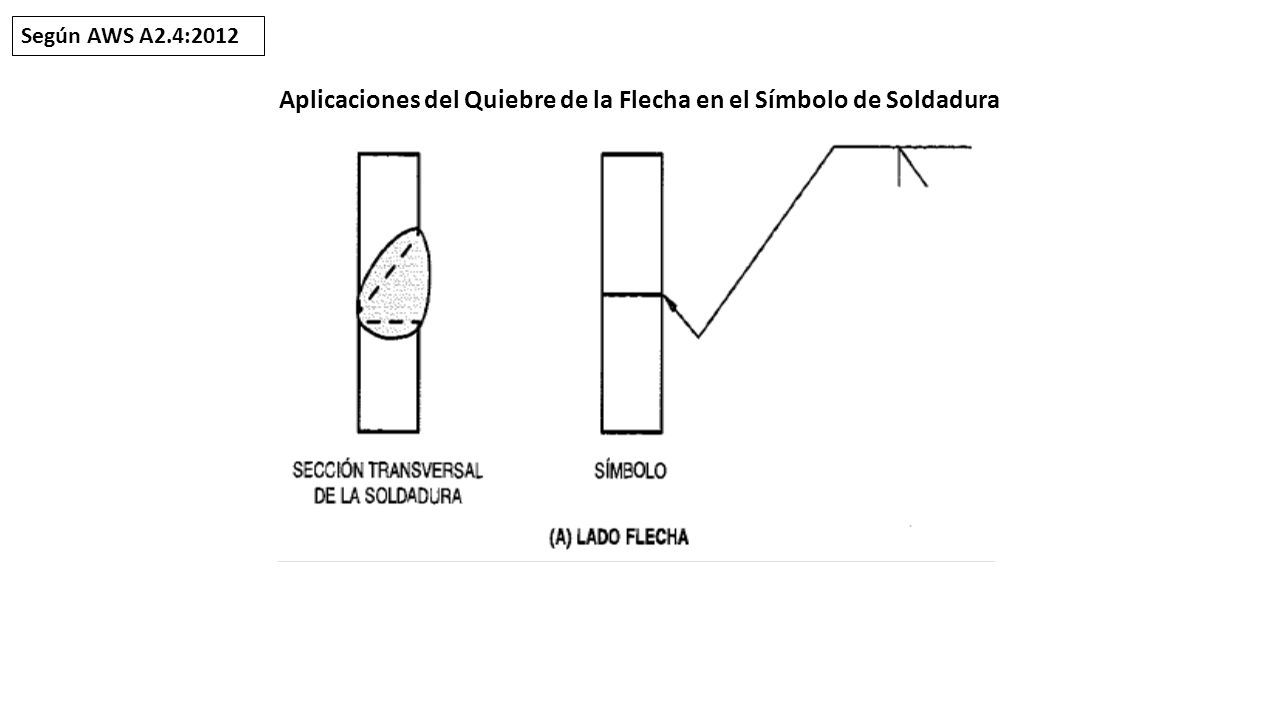

19 Según AWS A2.4:2012 Aplicaciones del Quiebre de la Flecha en el Símbolo de Soldadura

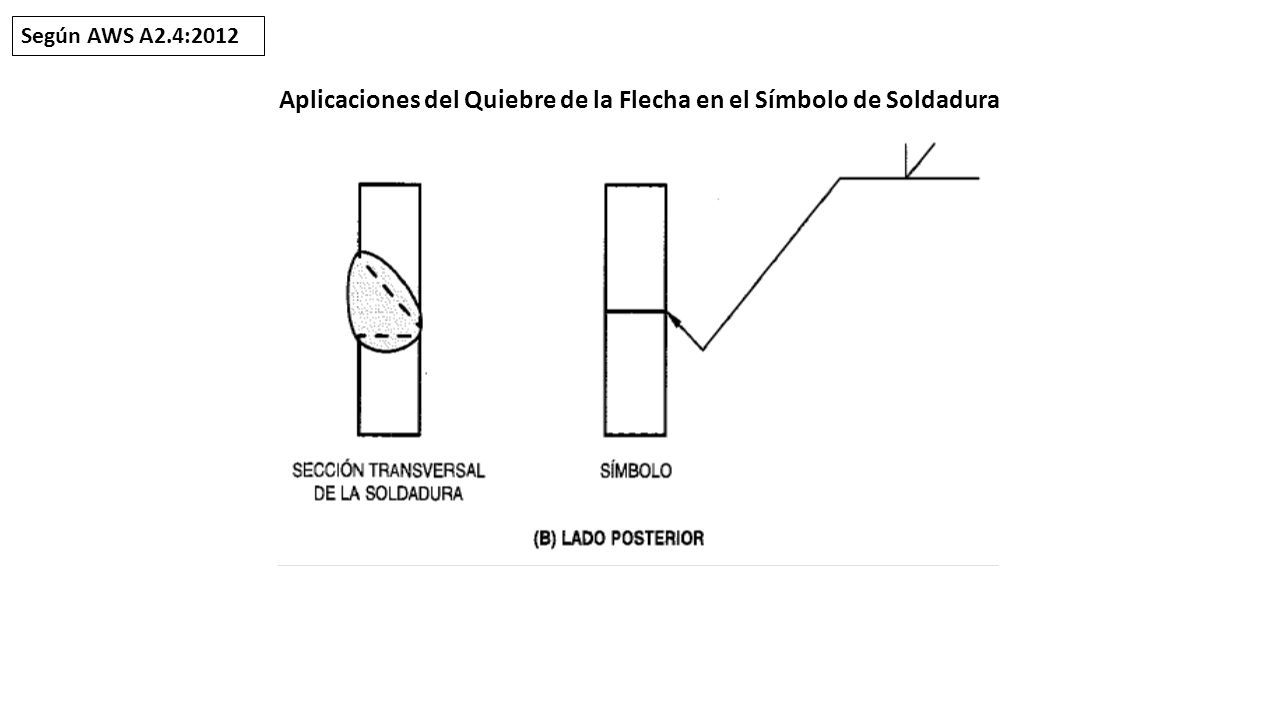

20 Según AWS A2.4:2012 Aplicaciones del Quiebre de la Flecha en el Símbolo de Soldadura

21 Según AWS A2.4:2012 Aplicaciones del Quiebre de la Flecha en el Símbolo de Soldadura

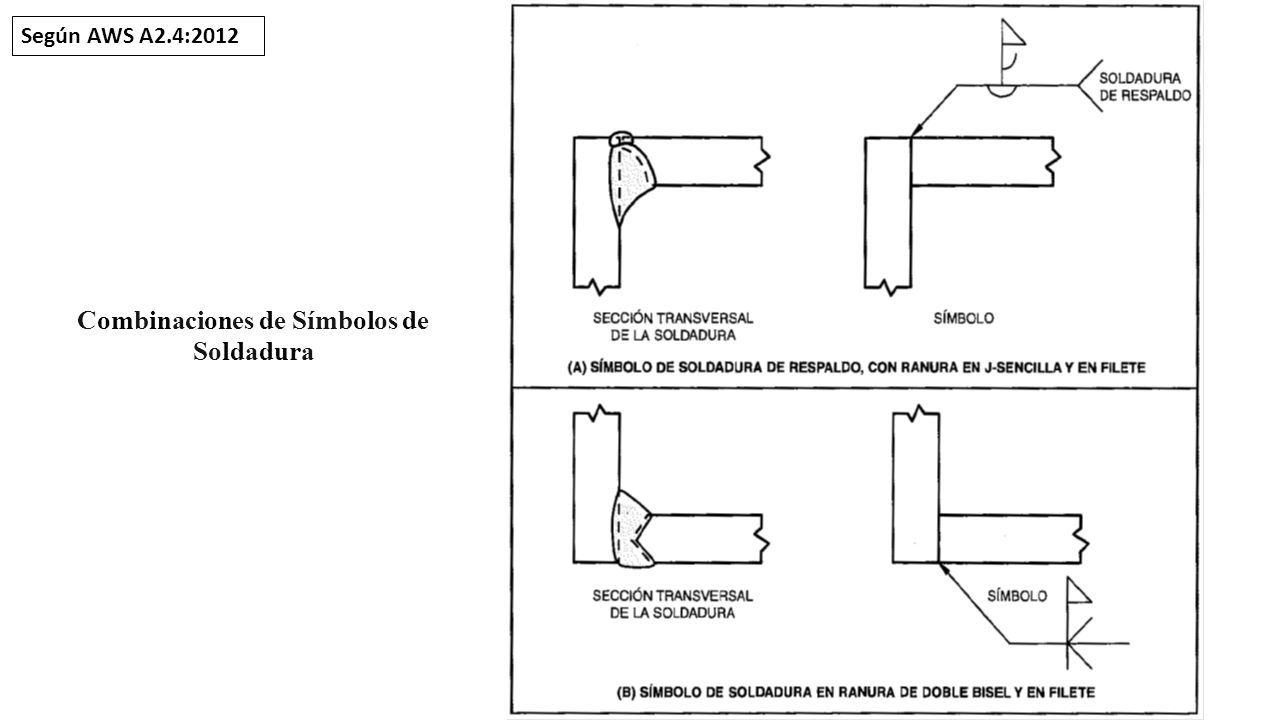

22 Según AWS A2.4:2012 Combinaciones de Símbolos de Soldadura

23 Según AWS A2.4:2012 Combinaciones de Símbolos de Soldadura

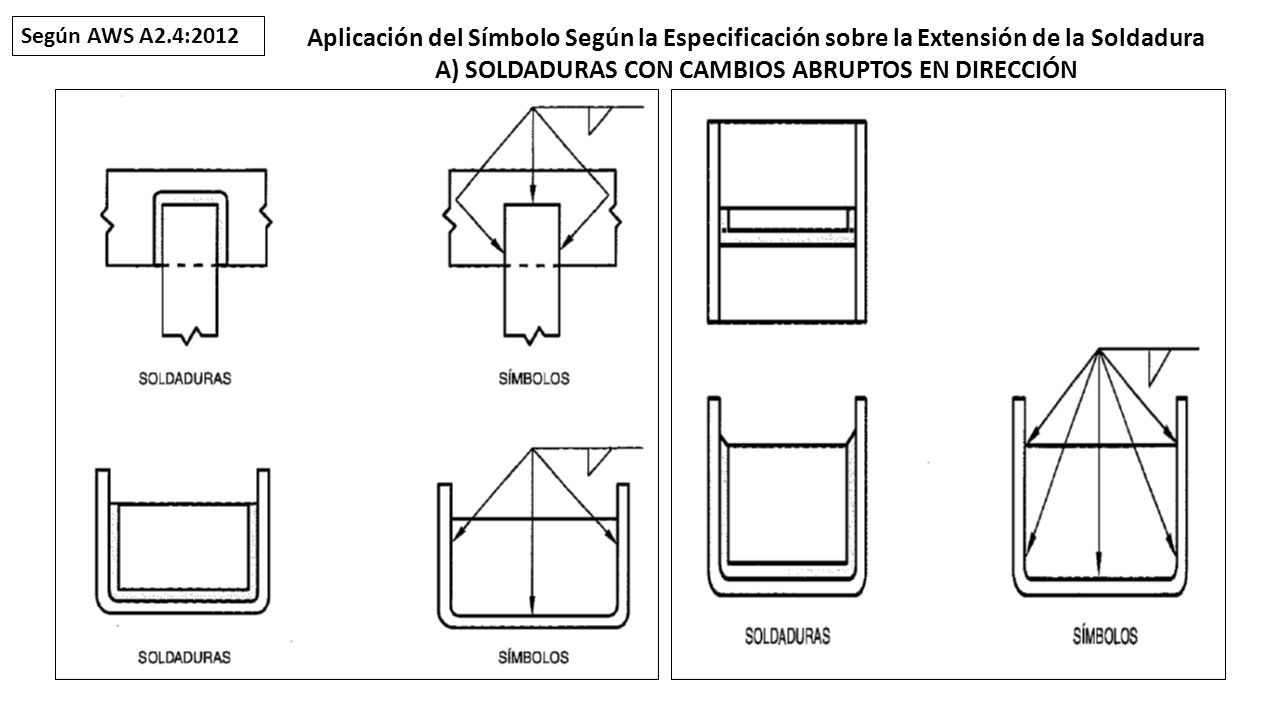

24 Según AWS A2.4:2012 Aplicación del Símbolo Según la Especificación sobre la Extensión de la Soldadura A) SOLDADURAS CON CAMBIOS ABRUPTOS EN DIRECCIÓN

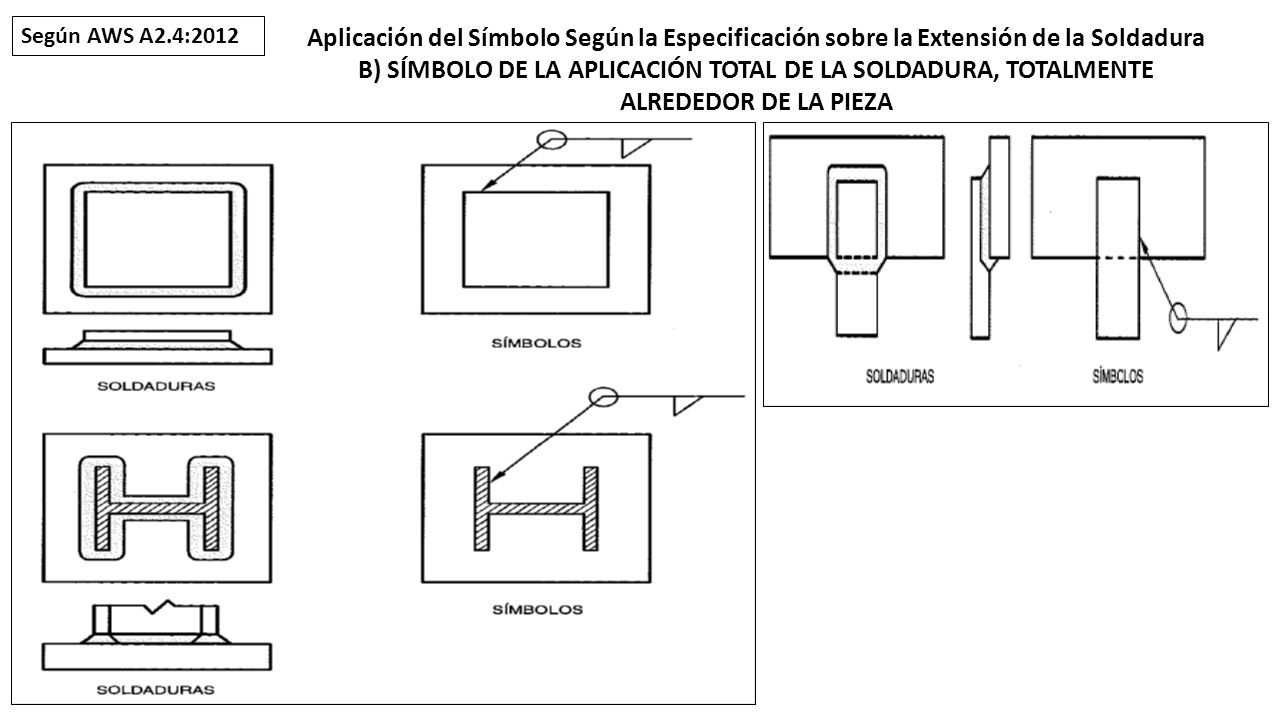

25 Según AWS A2.4:2012 Aplicación del Símbolo Según la Especificación sobre la Extensión de la Soldadura B) SÍMBOLO DE LA APLICACIÓN TOTAL DE LA SOLDADURA, TOTALMENTE ALREDEDOR DE LA PIEZA

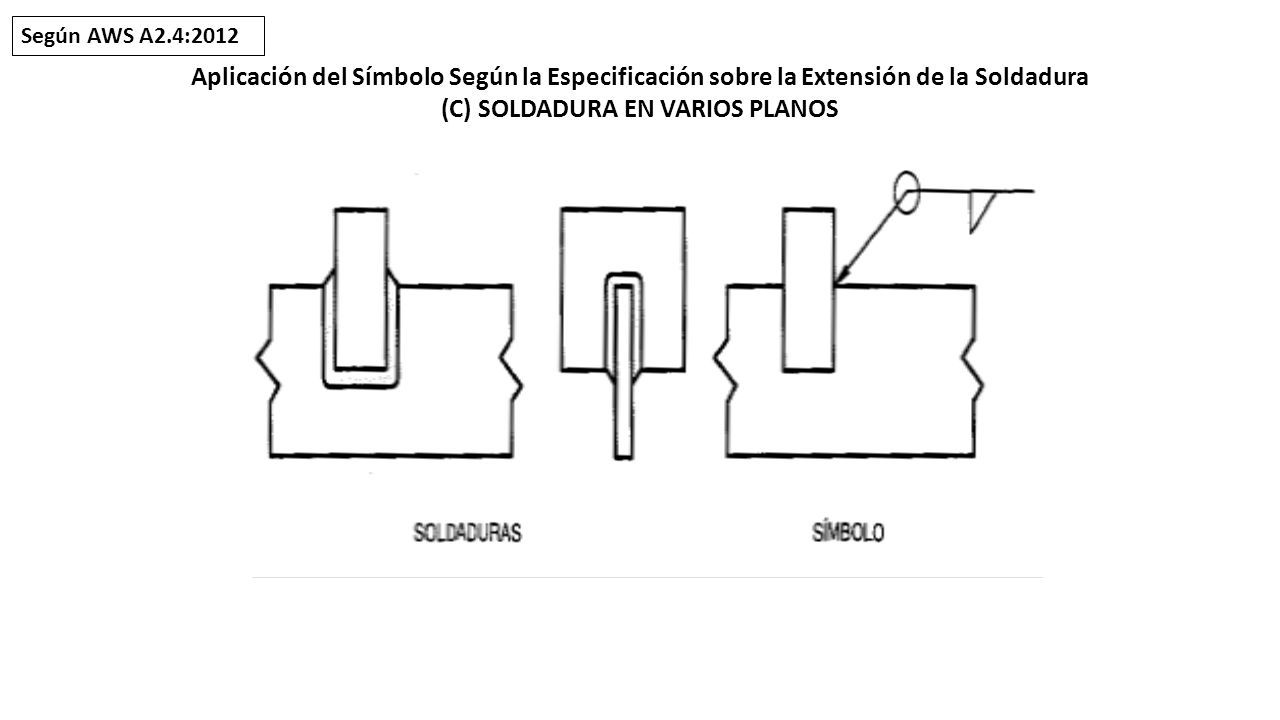

26 Según AWS A2.4:2012 Aplicación del Símbolo Según la Especificación sobre la Extensión de la Soldadura (C) SOLDADURA EN VARIOS PLANOS

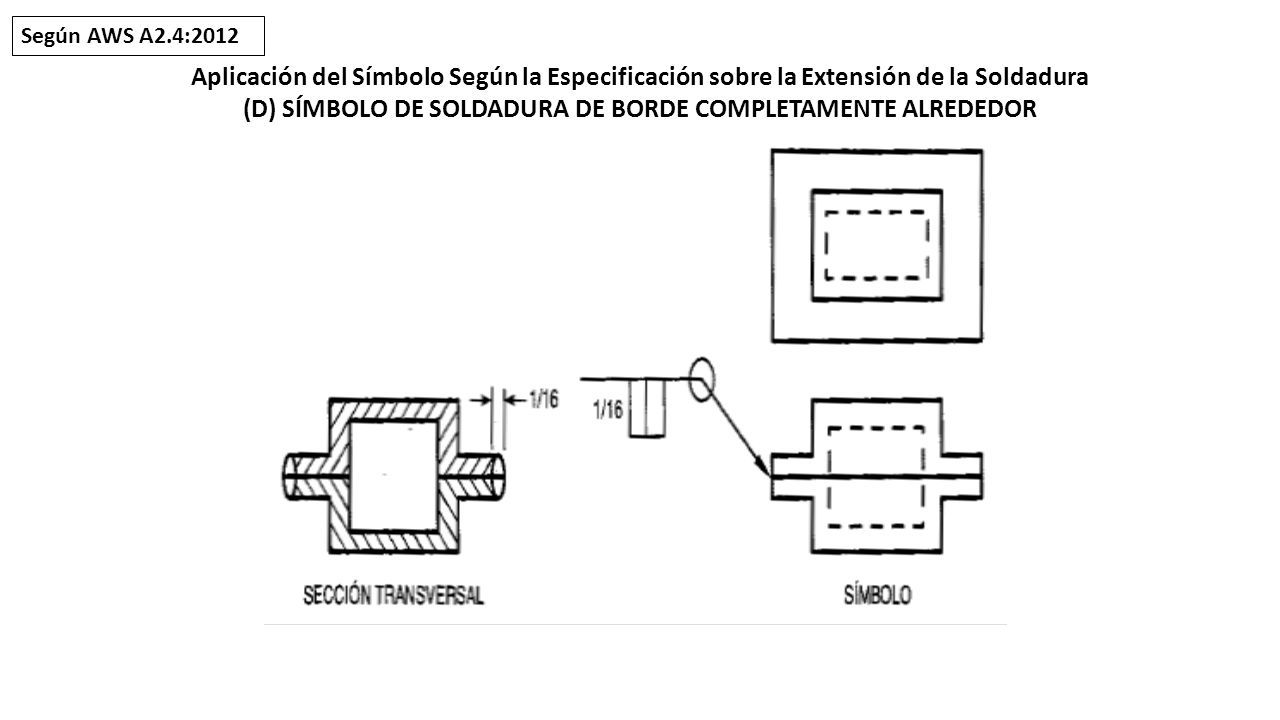

27 Según AWS A2.4:2012 Aplicación del Símbolo Según la Especificación sobre la Extensión de la Soldadura (D) SÍMBOLO DE SOLDADURA DE BORDE COMPLETAMENTE ALREDEDOR

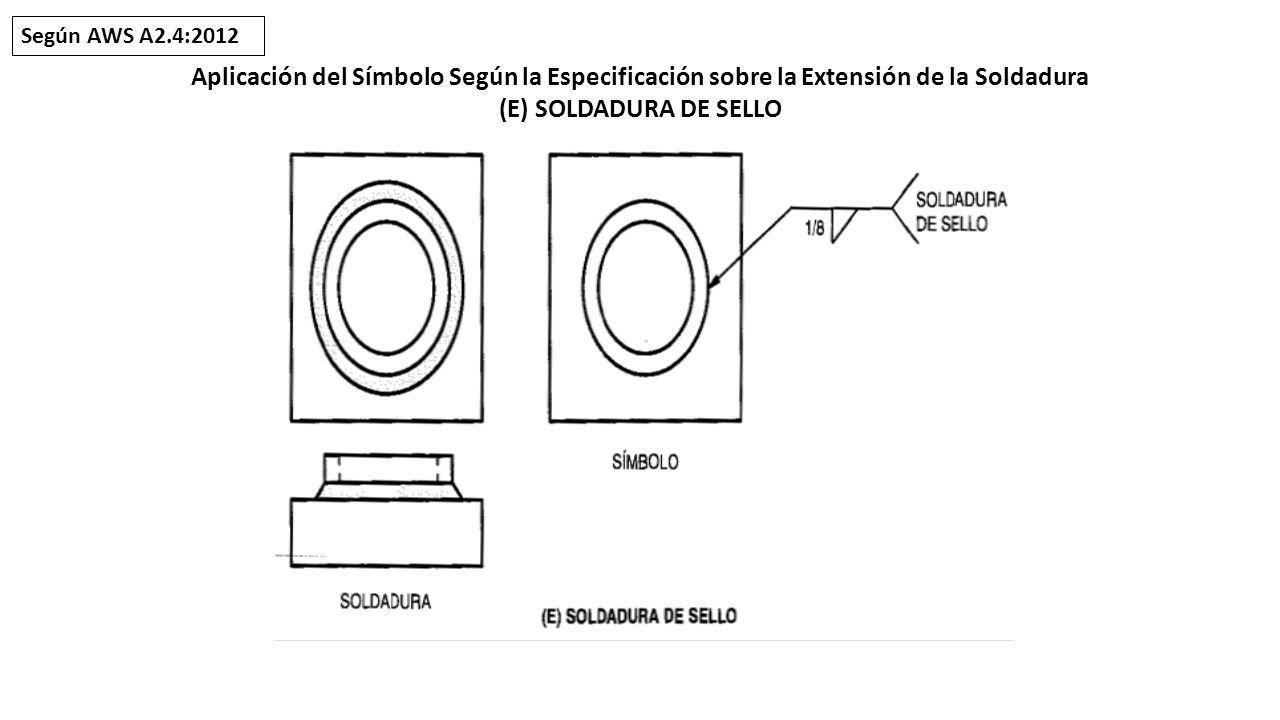

28 Según AWS A2.4:2012 Aplicación del Símbolo Según la Especificación sobre la Extensión de la Soldadura (E) SOLDADURA DE SELLO

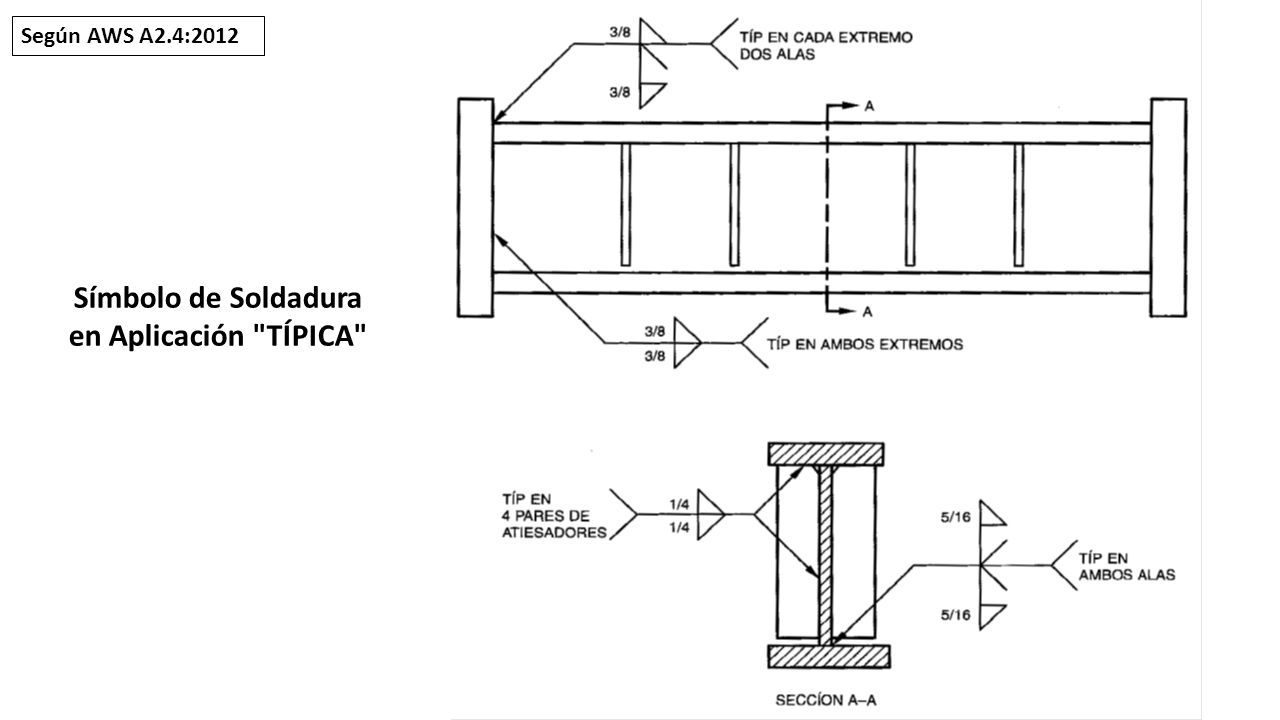

29 Según AWS A2.4:2012 Símbolo de Soldadura en Aplicación "TÍPICA"
