1. ARQUITECTURA Y TECNOLOGIAS DE TELECOMUNICACIONES Contenidos a desarrollarse:  WIFI (802.11) i.Estándares I.Capa física II.Seguridad i.Consejos.

Presentación del tema: "1. ARQUITECTURA Y TECNOLOGIAS DE TELECOMUNICACIONES Contenidos a desarrollarse:  WIFI (802.11) i.Estándares I.Capa física II.Seguridad i.Consejos."— Transcripción de la presentación:

1 1

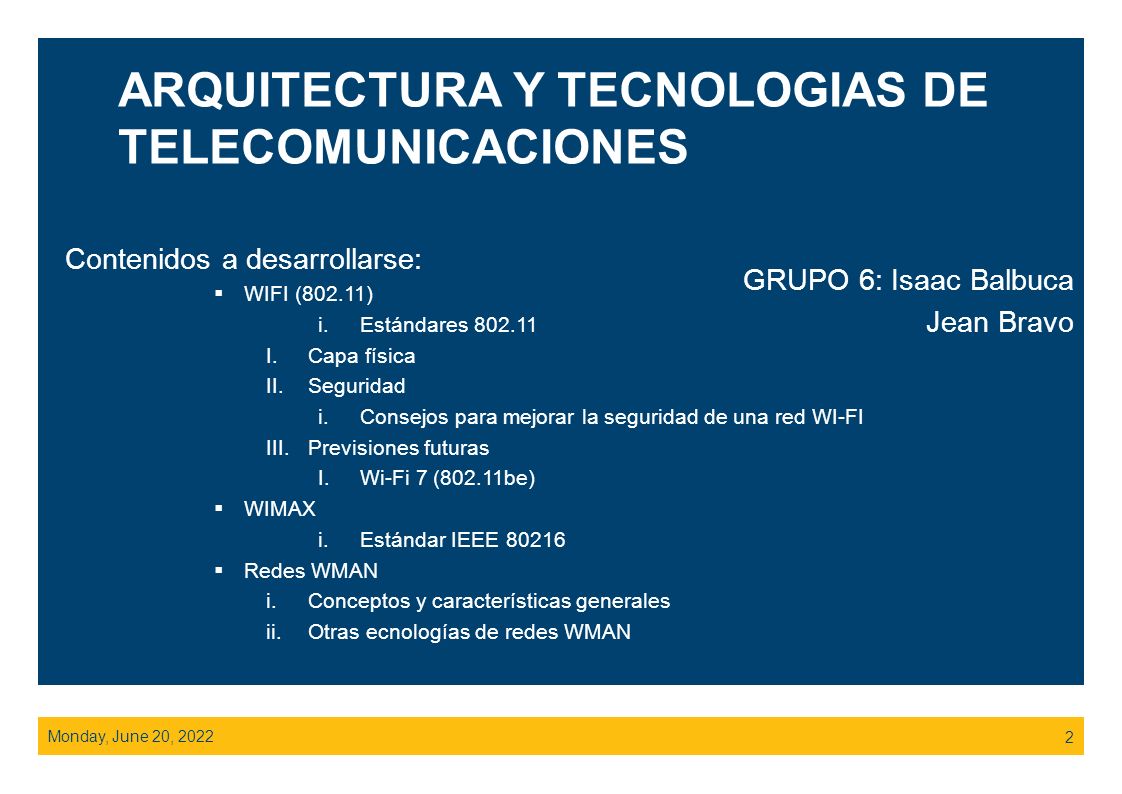

2 ARQUITECTURA Y TECNOLOGIAS DE TELECOMUNICACIONES Contenidos a desarrollarse:  WIFI (802.11) i.Estándares 802.11 I.Capa física II.Seguridad i.Consejos para mejorar la seguridad de una red WI-FI III.Previsiones futuras I.Wi-Fi 7 (802.11be)  WIMAX i.Estándar IEEE 80216  Redes WMAN i.Conceptos y características generales ii.Otras ecnologías de redes WMAN Monday, June 20, 2022 2 GRUPO 6: Isaac Balbuca Jean Bravo

3 WIFI (802.11) 3 –WI-FI Alliance Redes inalámbricas WLAN (802.11) Figura. Certificaciones Wifi Alliance https://www.tecnozero.com/blog/802-11ac-y-la-oficina- sin-cables/https://www.tecnozero.com/blog/802-11ac-y-la-oficina- sin-cables/

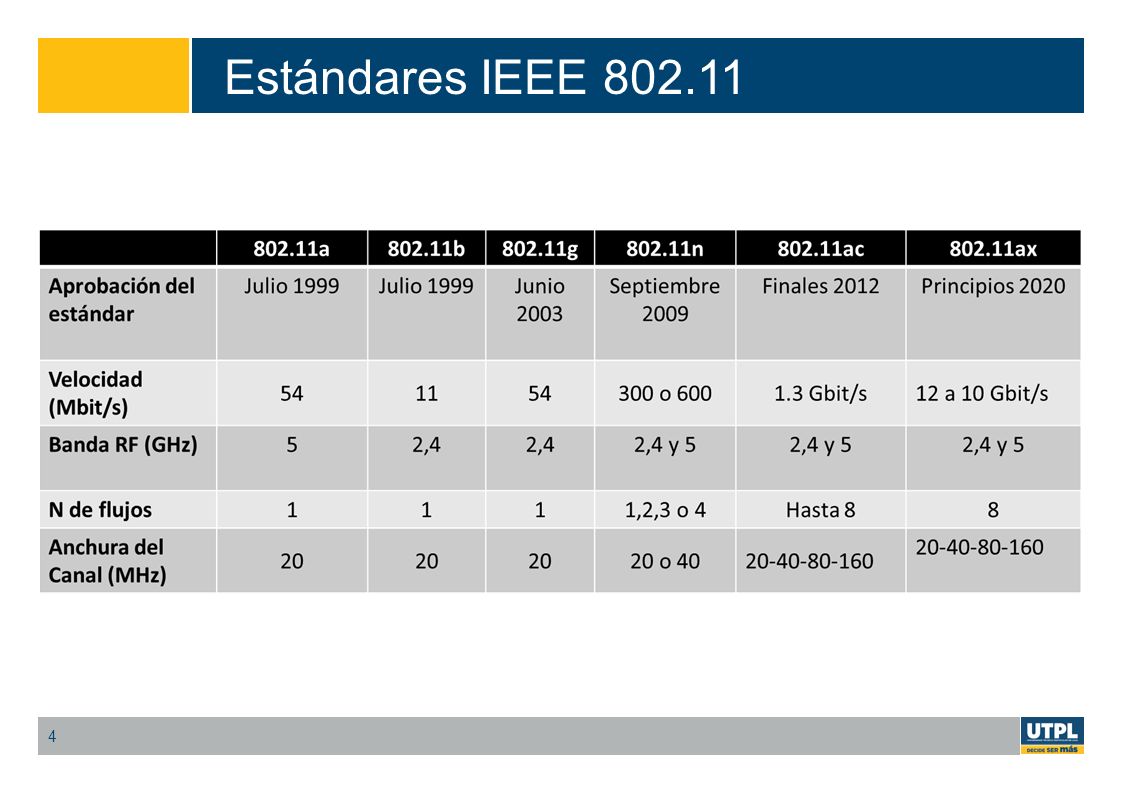

4 Estándares IEEE 802.11 4

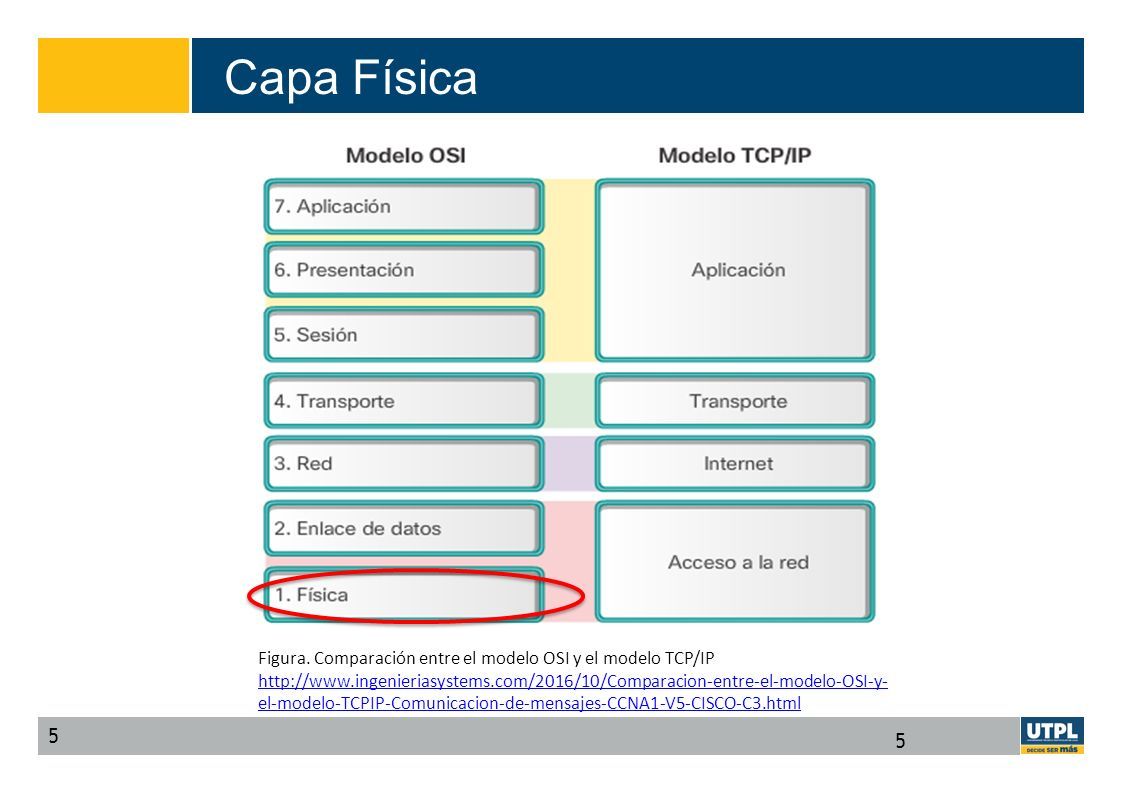

5 5 Capa Física 5 Figura. Comparación entre el modelo OSI y el modelo TCP/IP http://www.ingenieriasystems.com/2016/10/Comparacion-entre-el-modelo-OSI-y- el-modelo-TCPIP-Comunicacion-de-mensajes-CCNA1-V5-CISCO-C3.html http://www.ingenieriasystems.com/2016/10/Comparacion-entre-el-modelo-OSI-y- el-modelo-TCPIP-Comunicacion-de-mensajes-CCNA1-V5-CISCO-C3.html

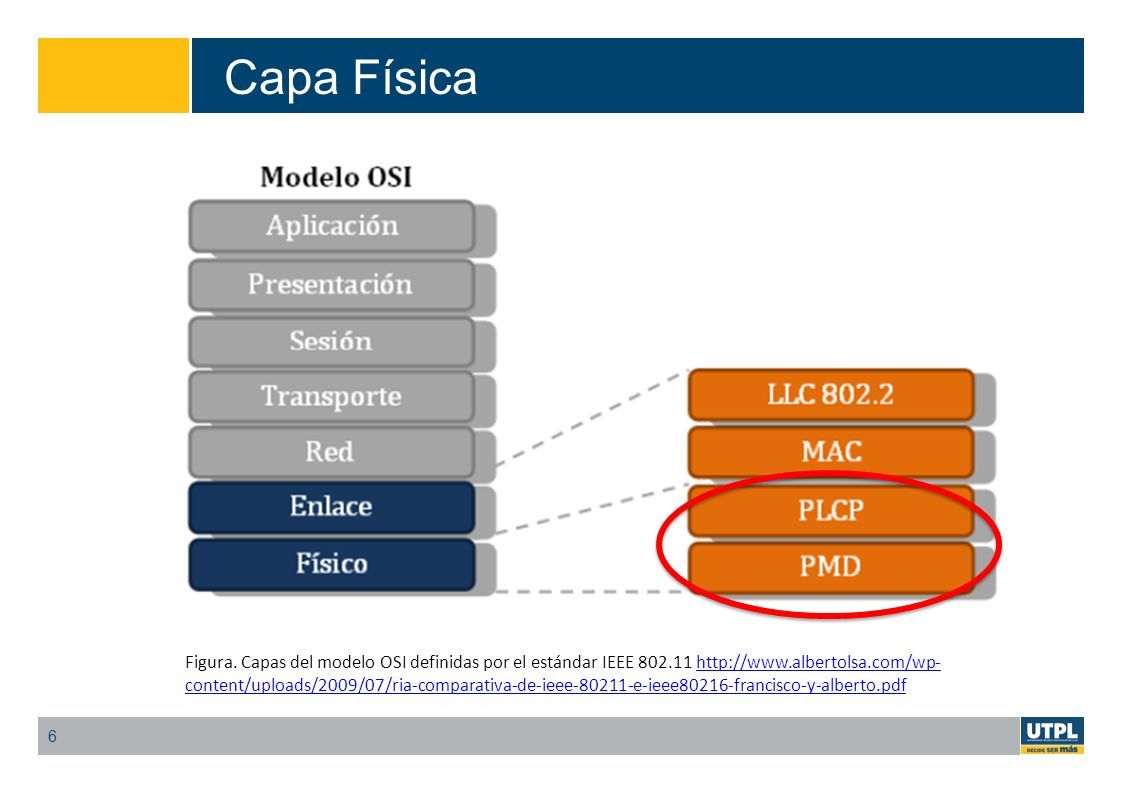

6 Capa Física 6 Figura. Capas del modelo OSI definidas por el estándar IEEE 802.11 http://www.albertolsa.com/wp- content/uploads/2009/07/ria-comparativa-de-ieee-80211-e-ieee80216-francisco-y-alberto.pdfhttp://www.albertolsa.com/wp- content/uploads/2009/07/ria-comparativa-de-ieee-80211-e-ieee80216-francisco-y-alberto.pdf

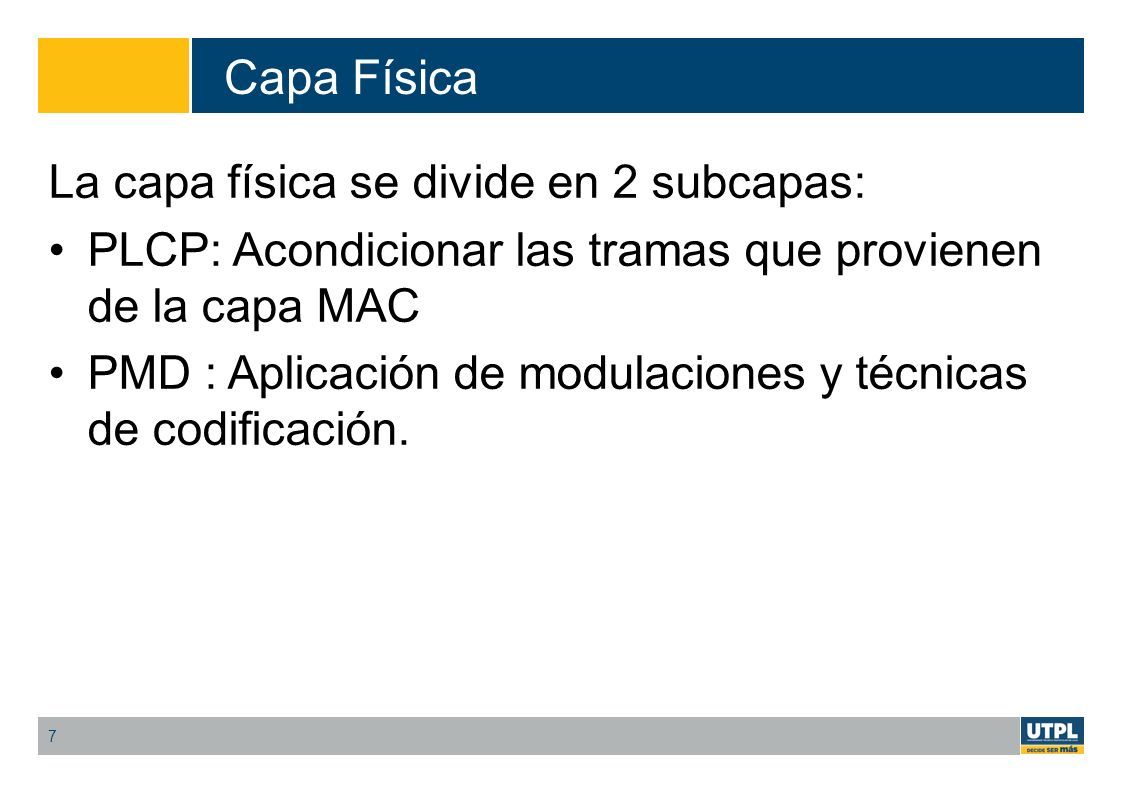

7 Capa Física La capa física se divide en 2 subcapas: PLCP: Acondicionar las tramas que provienen de la capa MAC PMD : Aplicación de modulaciones y técnicas de codificación. 7

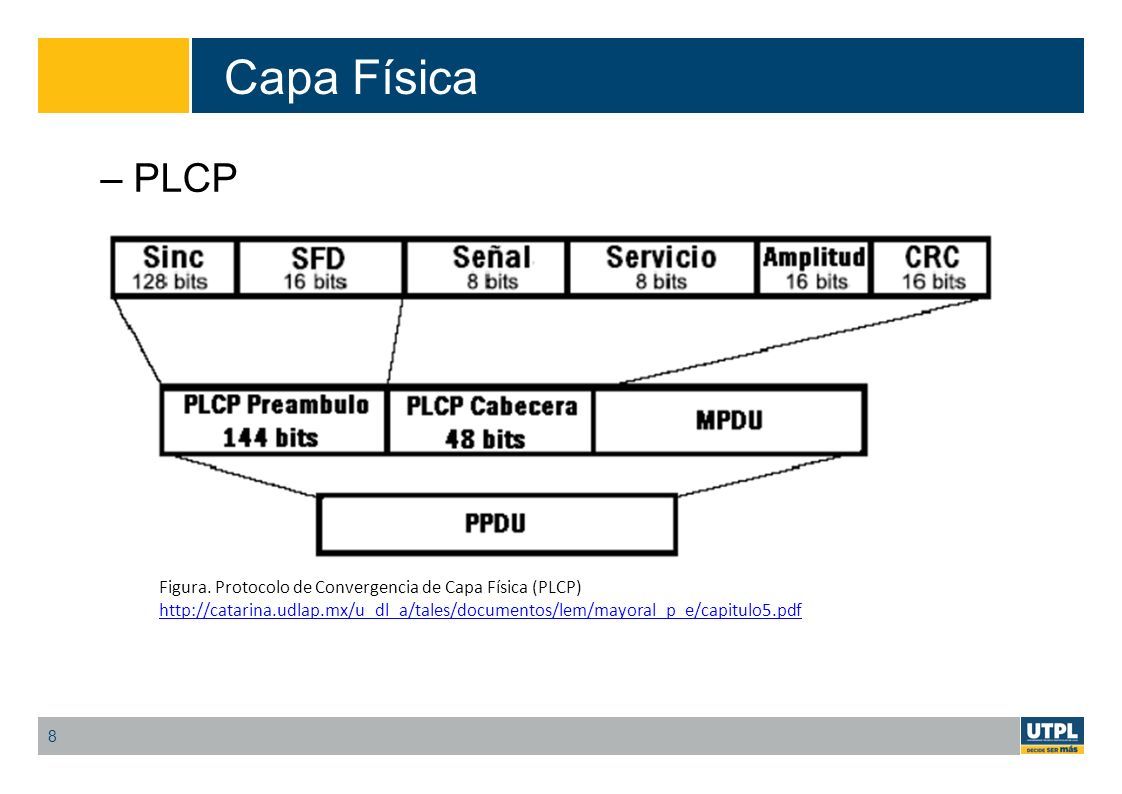

8 Capa Física 8 –PLCP Figura. Protocolo de Convergencia de Capa Física (PLCP) http://catarina.udlap.mx/u_dl_a/tales/documentos/lem/mayoral_p_e/capitulo5.pdf http://catarina.udlap.mx/u_dl_a/tales/documentos/lem/mayoral_p_e/capitulo5.pdf

9 9 Capa Física 9 ESTANDARMODULACIONES 802.11DSSS o FHSS 802.11aOFDM 802.11bDSSS o CCK 802.11gDSSS o OFDM o CCK 802.11nDSSS o OFDM o CCK 802.11ac256-QAM 802.11ax1024-QAM Figura. Modulaciones para los Estándares 802.11

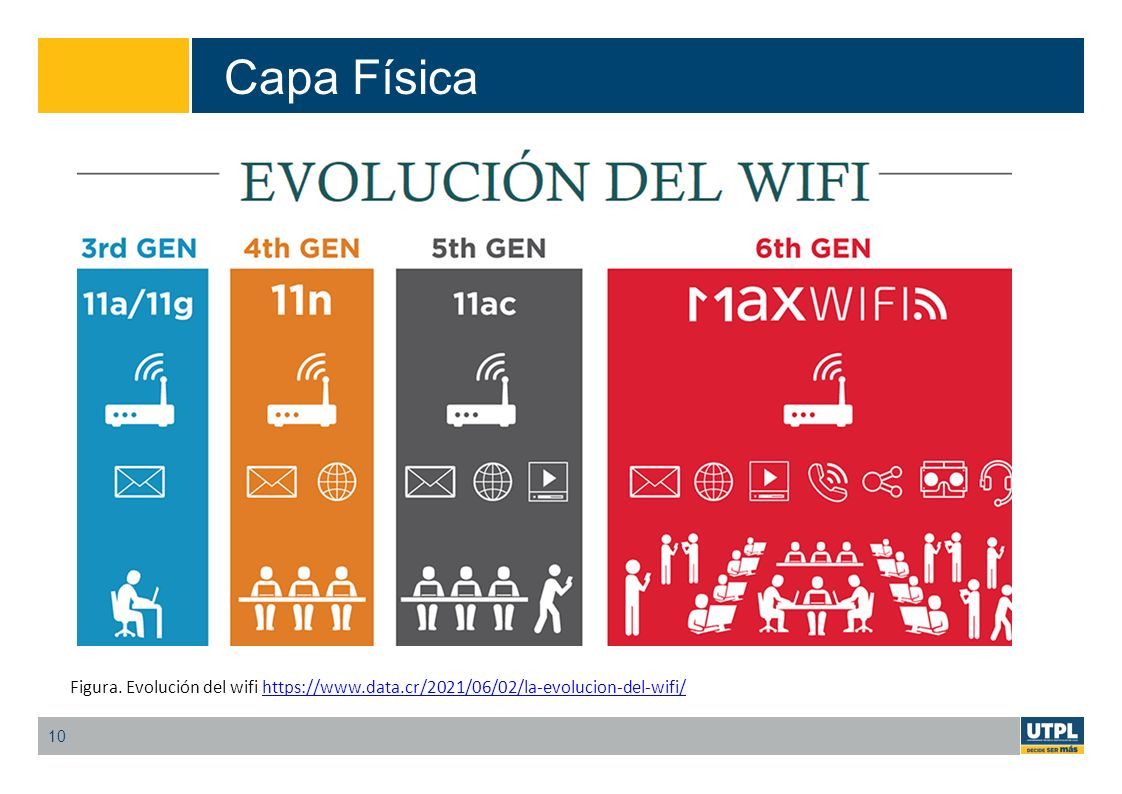

10 Capa Física 10 Figura. Evolución del wifi https://www.data.cr/2021/06/02/la-evolucion-del-wifi/https://www.data.cr/2021/06/02/la-evolucion-del-wifi/

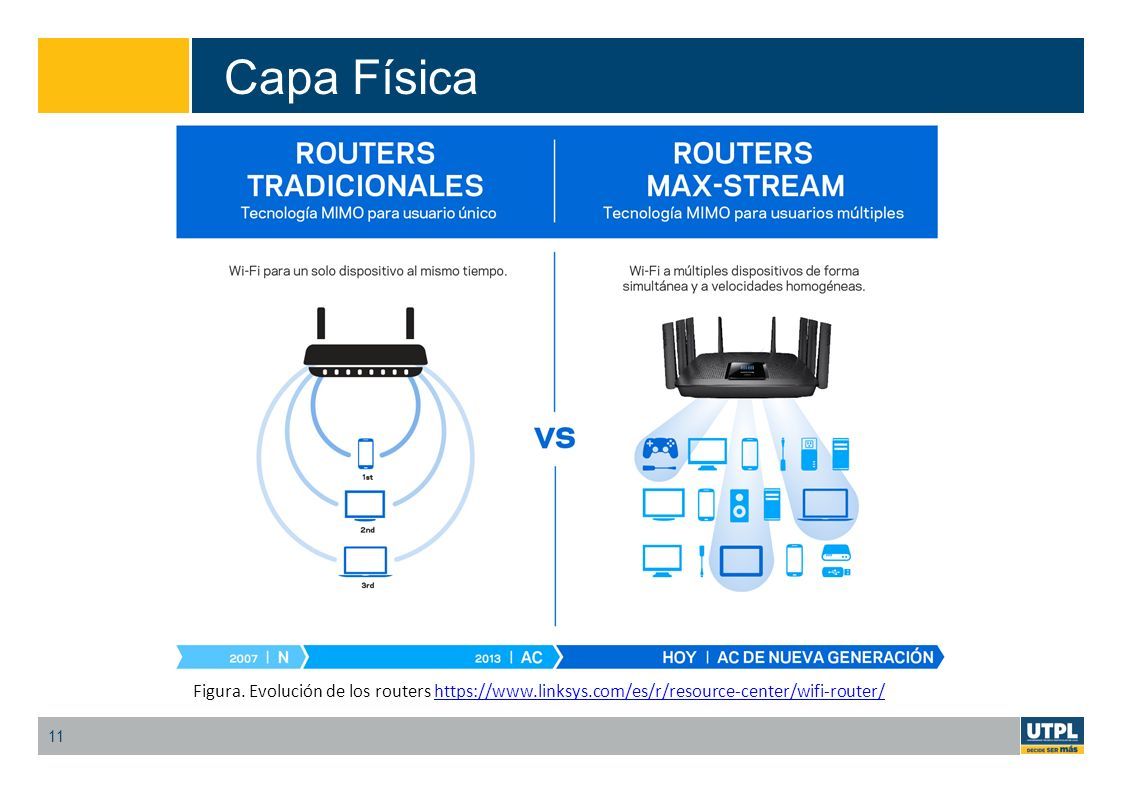

11 Capa Física 11 Figura. Evolución de los routers https://www.linksys.com/es/r/resource-center/wifi-router/https://www.linksys.com/es/r/resource-center/wifi-router/

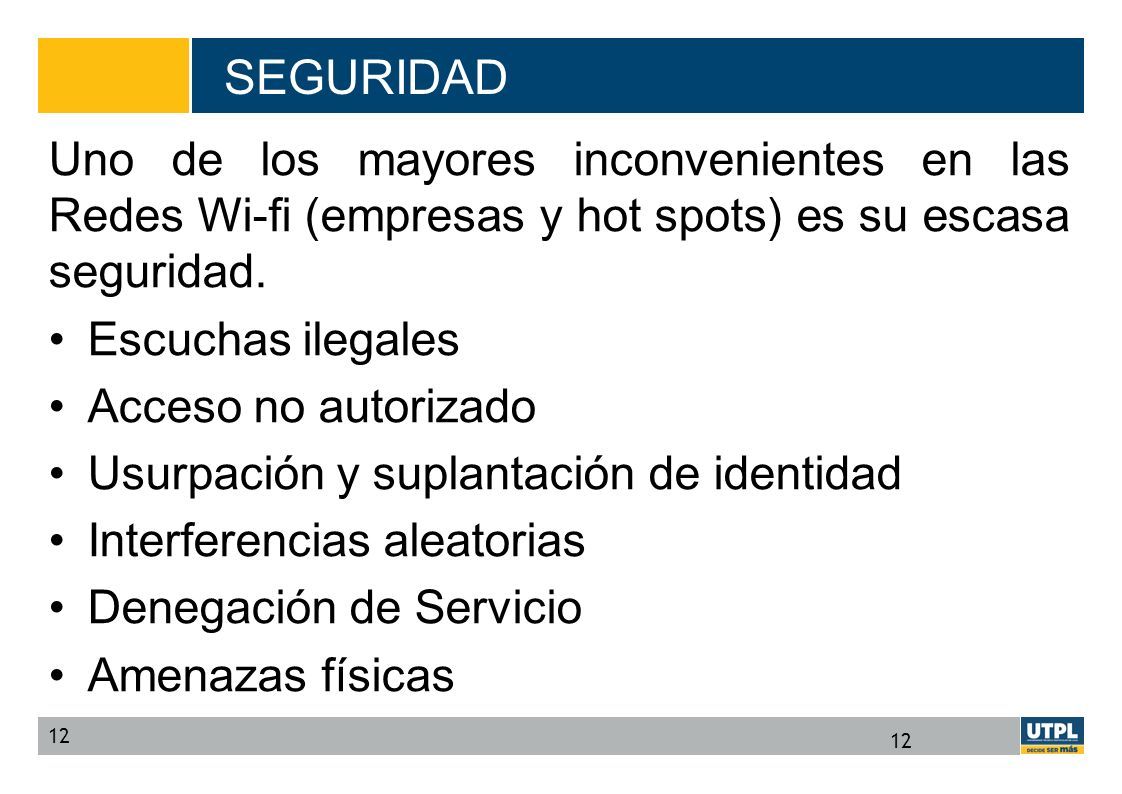

12 12 SEGURIDAD Uno de los mayores inconvenientes en las Redes Wi-fi (empresas y hot spots) es su escasa seguridad. Escuchas ilegales Acceso no autorizado Usurpación y suplantación de identidad Interferencias aleatorias Denegación de Servicio Amenazas físicas 12

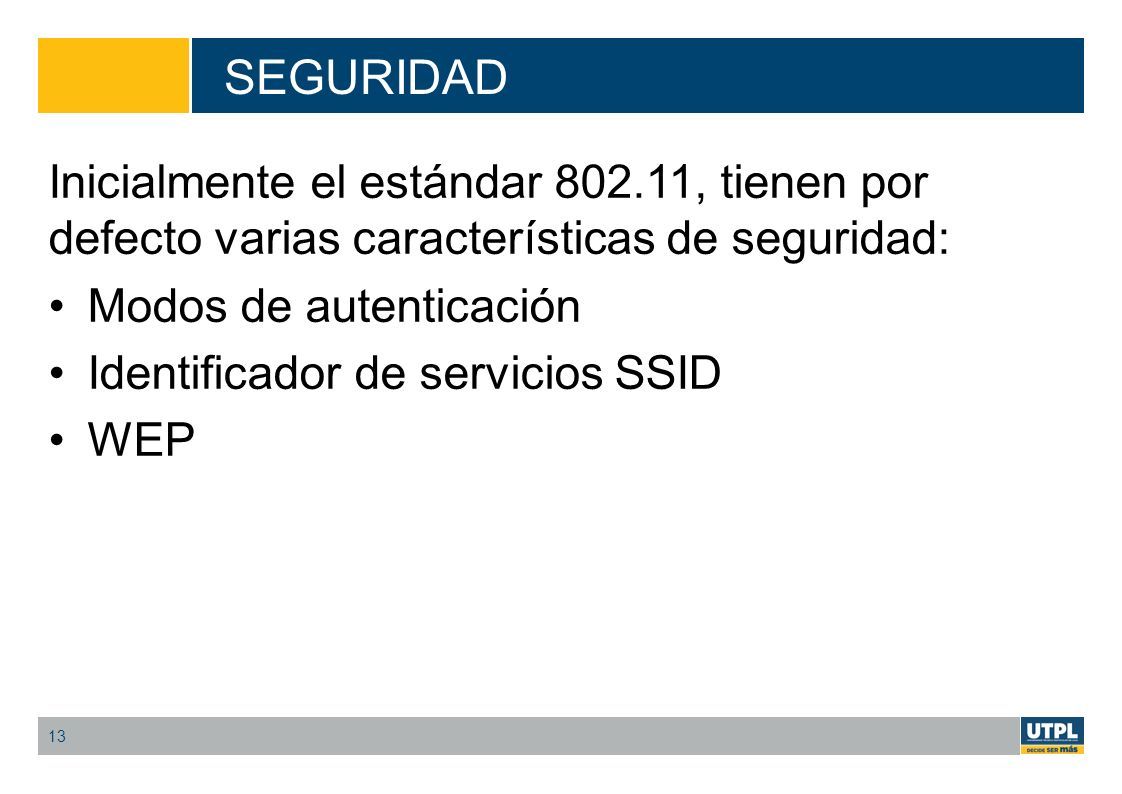

13 SEGURIDAD Inicialmente el estándar 802.11, tienen por defecto varias características de seguridad: Modos de autenticación Identificador de servicios SSID WEP 13

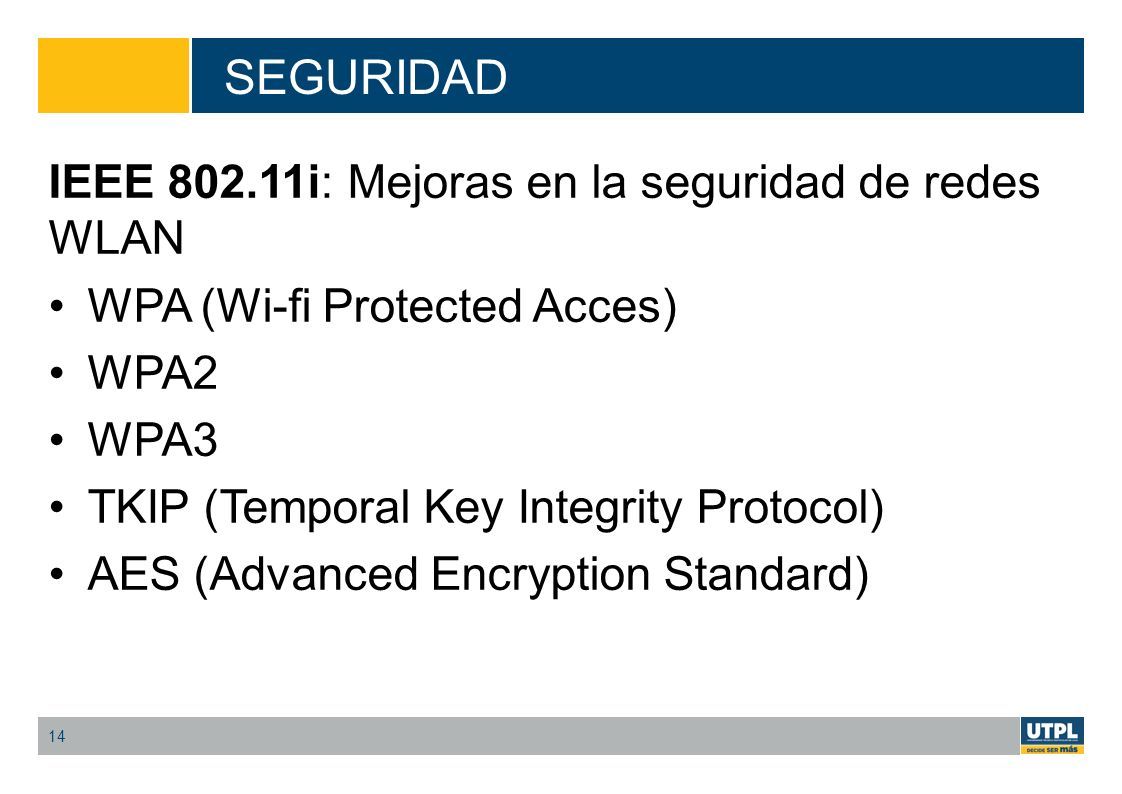

14 SEGURIDAD IEEE 802.11i: Mejoras en la seguridad de redes WLAN WPA (Wi-fi Protected Acces) WPA2 WPA3 TKIP (Temporal Key Integrity Protocol) AES (Advanced Encryption Standard) 14

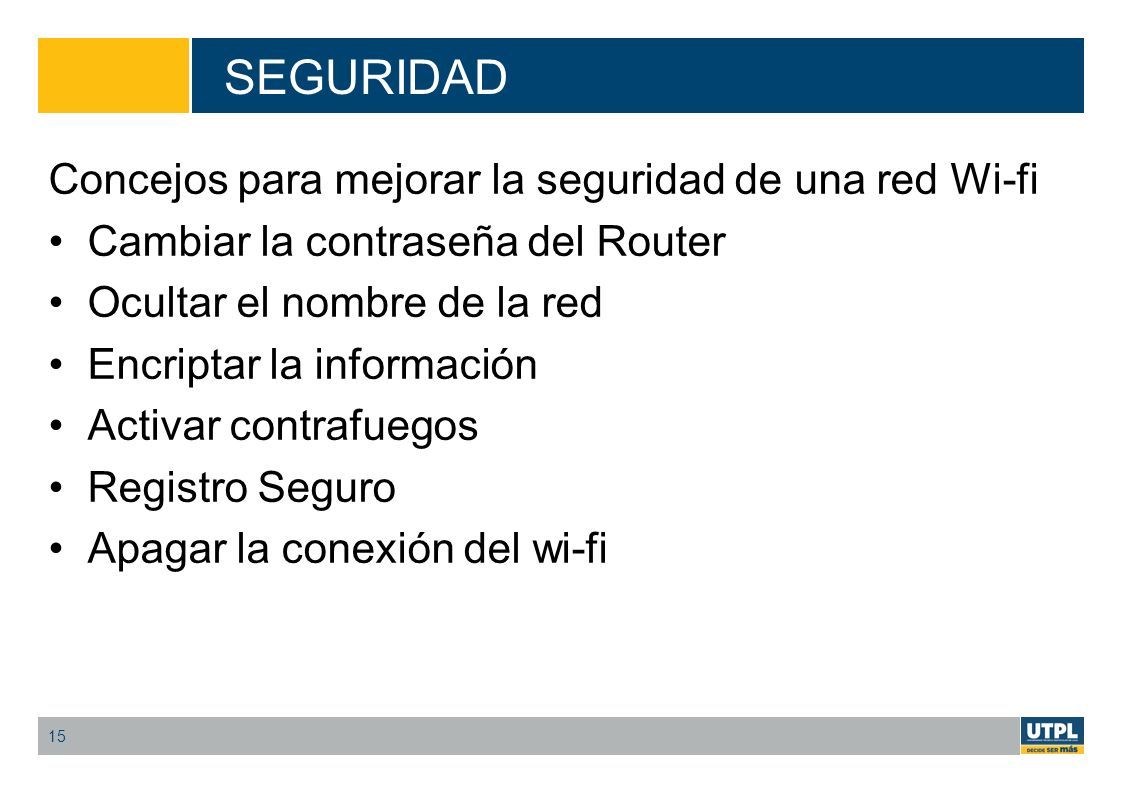

15 SEGURIDAD Concejos para mejorar la seguridad de una red Wi-fi Cambiar la contraseña del Router Ocultar el nombre de la red Encriptar la información Activar contrafuegos Registro Seguro Apagar la conexión del wi-fi 15

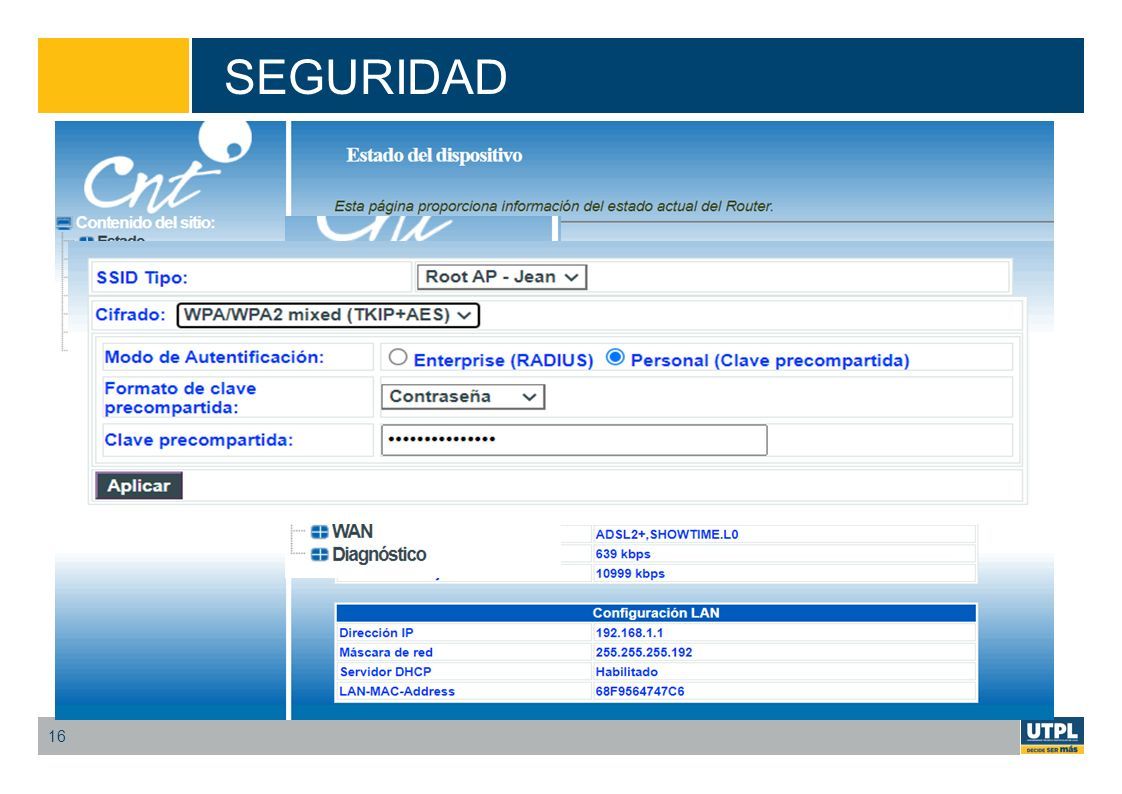

16 SEGURIDAD 16

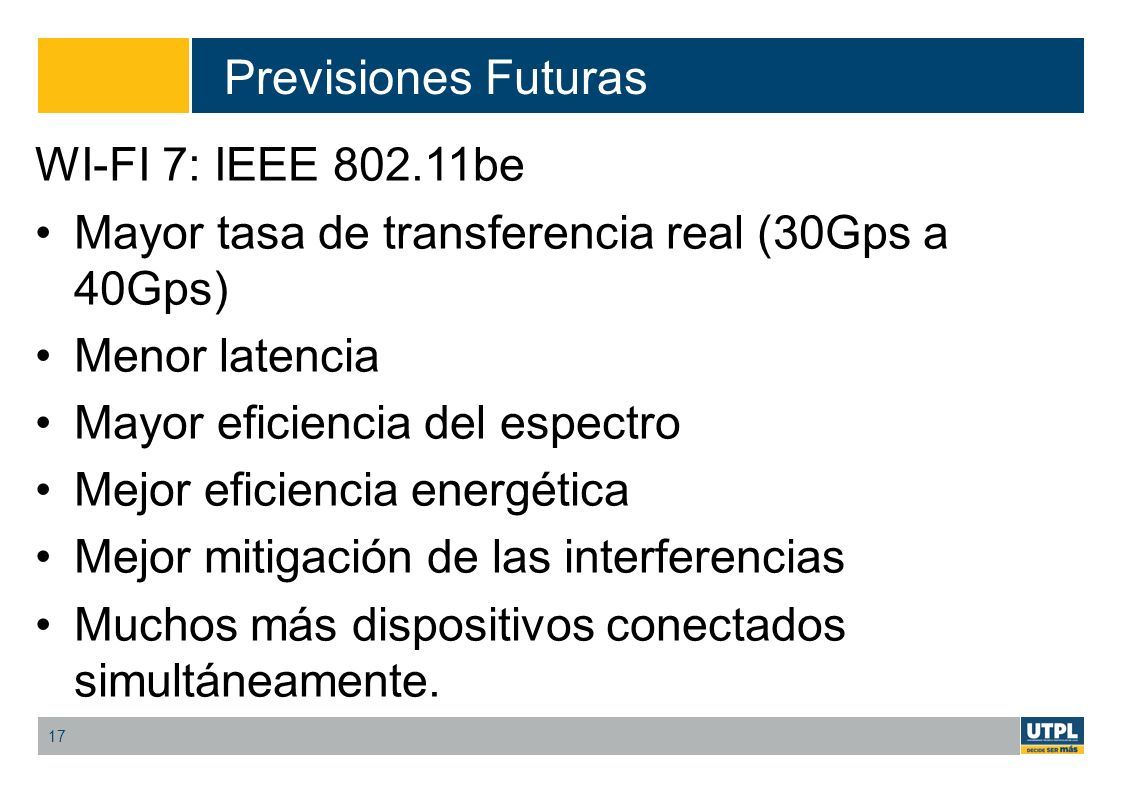

17 Previsiones Futuras WI-FI 7: IEEE 802.11be Mayor tasa de transferencia real (30Gps a 40Gps) Menor latencia Mayor eficiencia del espectro Mejor eficiencia energética Mejor mitigación de las interferencias Muchos más dispositivos conectados simultáneamente. 17

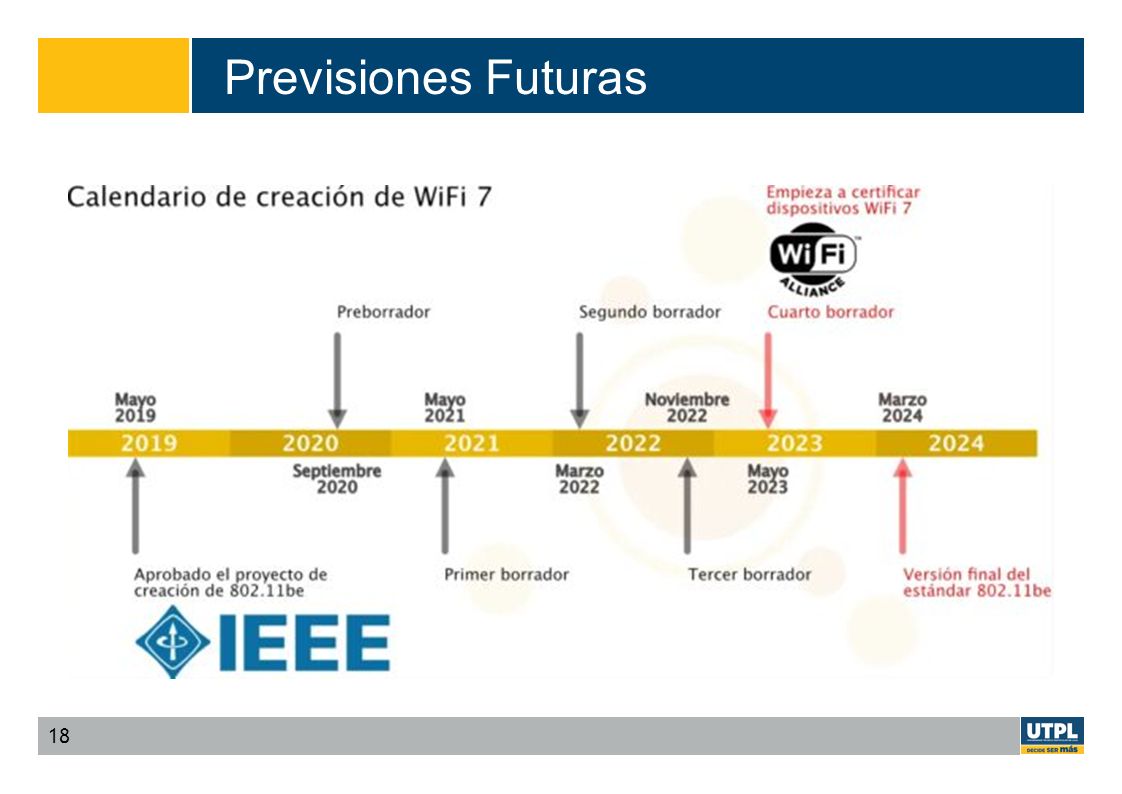

18 18 Previsiones Futuras

19 19 WIMAX WIMAX (Worldwide interoperability for Microwave Access) Estandar AMERICANO IEEE 802,16 Estandar Europeo ETSI HyperMan 19 Figura 3: https://miracomosehace.com/sirve-como-funciona-internet-wimax-caracteristicas/https://miracomosehace.com/sirve-como-funciona-internet-wimax-caracteristicas/

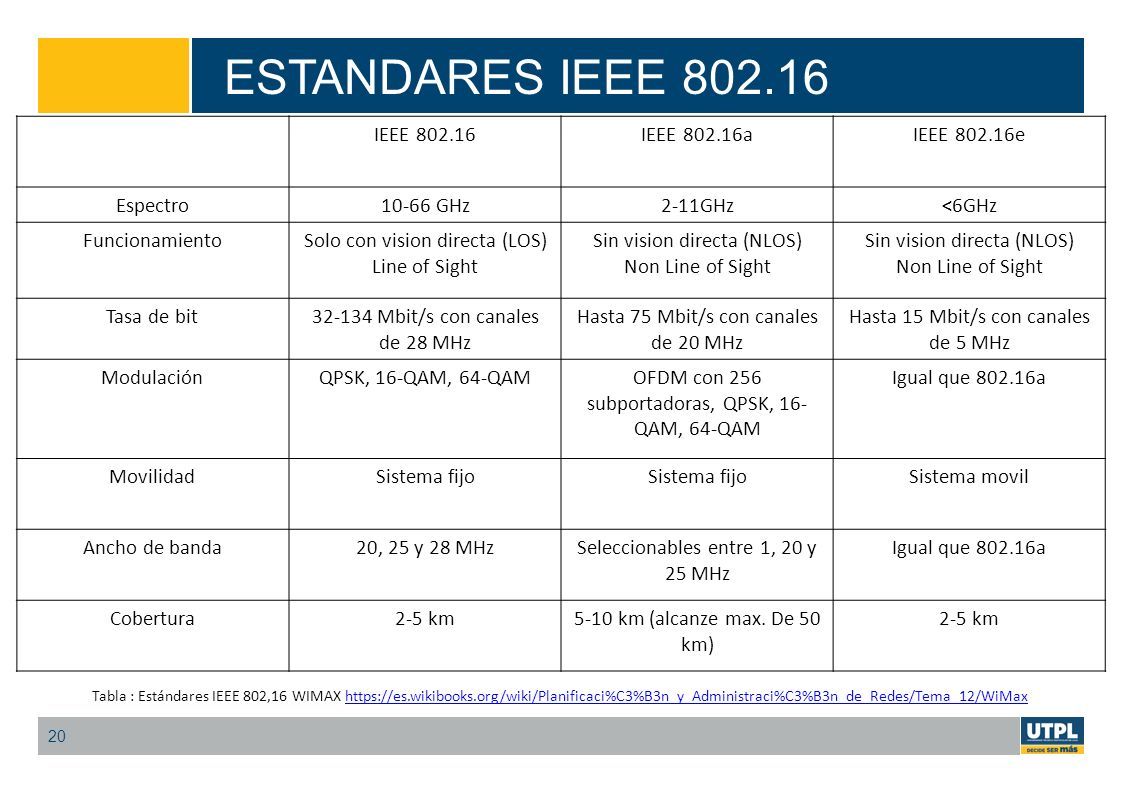

20 ESTANDARES IEEE 802.16 20 IEEE 802.16IEEE 802.16aIEEE 802.16e Espectro10-66 GHz2-11GHz<6GHz FuncionamientoSolo con vision directa (LOS) Line of Sight Sin vision directa (NLOS) Non Line of Sight Sin vision directa (NLOS) Non Line of Sight Tasa de bit32-134 Mbit/s con canales de 28 MHz Hasta 75 Mbit/s con canales de 20 MHz Hasta 15 Mbit/s con canales de 5 MHz ModulaciónQPSK, 16-QAM, 64-QAMOFDM con 256 subportadoras, QPSK, 16- QAM, 64-QAM Igual que 802.16a MovilidadSistema fijo Sistema movil Ancho de banda20, 25 y 28 MHzSeleccionables entre 1, 20 y 25 MHz Igual que 802.16a Cobertura2-5 km5-10 km (alcanze max. De 50 km) 2-5 km Tabla : Estándares IEEE 802,16 WIMAX https://es.wikibooks.org/wiki/Planificaci%C3%B3n_y_Administraci%C3%B3n_de_Redes/Tema_12/WiMaxhttps://es.wikibooks.org/wiki/Planificaci%C3%B3n_y_Administraci%C3%B3n_de_Redes/Tema_12/WiMax

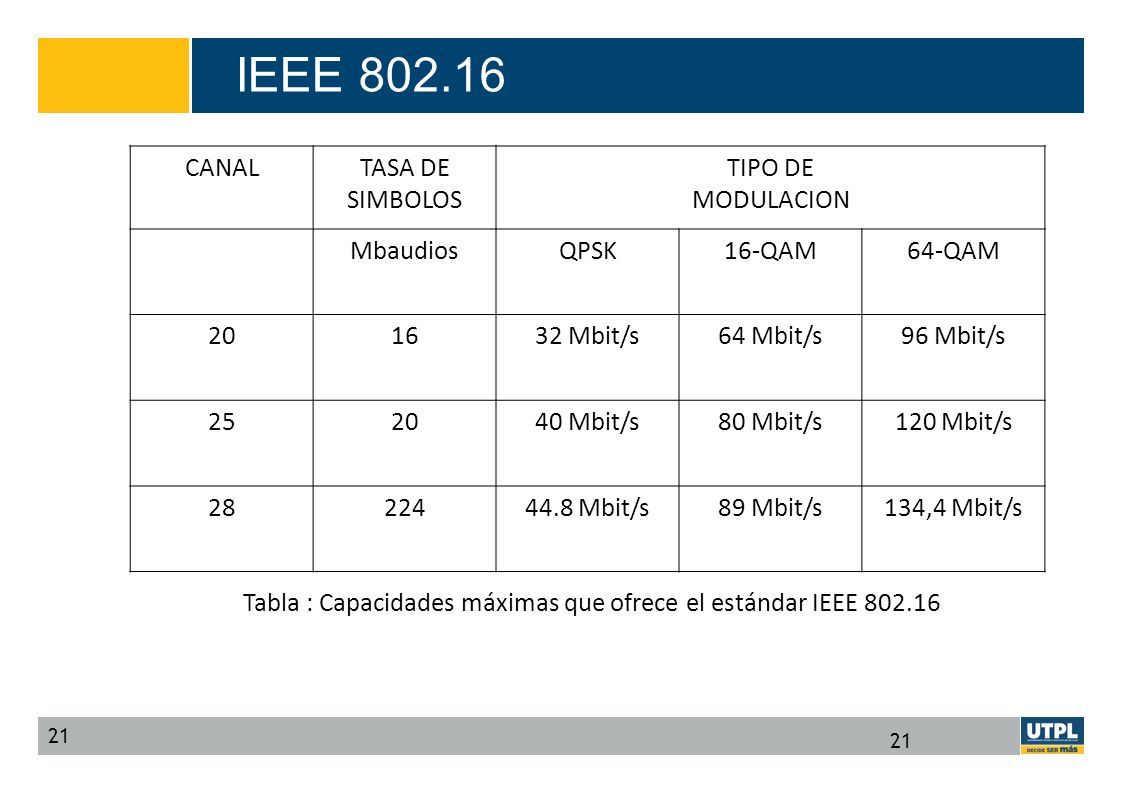

21 21 IEEE 802.16 21 CANALTASA DE SIMBOLOS TIPO DE MODULACION MbaudiosQPSK16-QAM64-QAM 201632 Mbit/s64 Mbit/s96 Mbit/s 252040 Mbit/s80 Mbit/s120 Mbit/s 2822444.8 Mbit/s89 Mbit/s134,4 Mbit/s Tabla : Capacidades máximas que ofrece el estándar IEEE 802.16

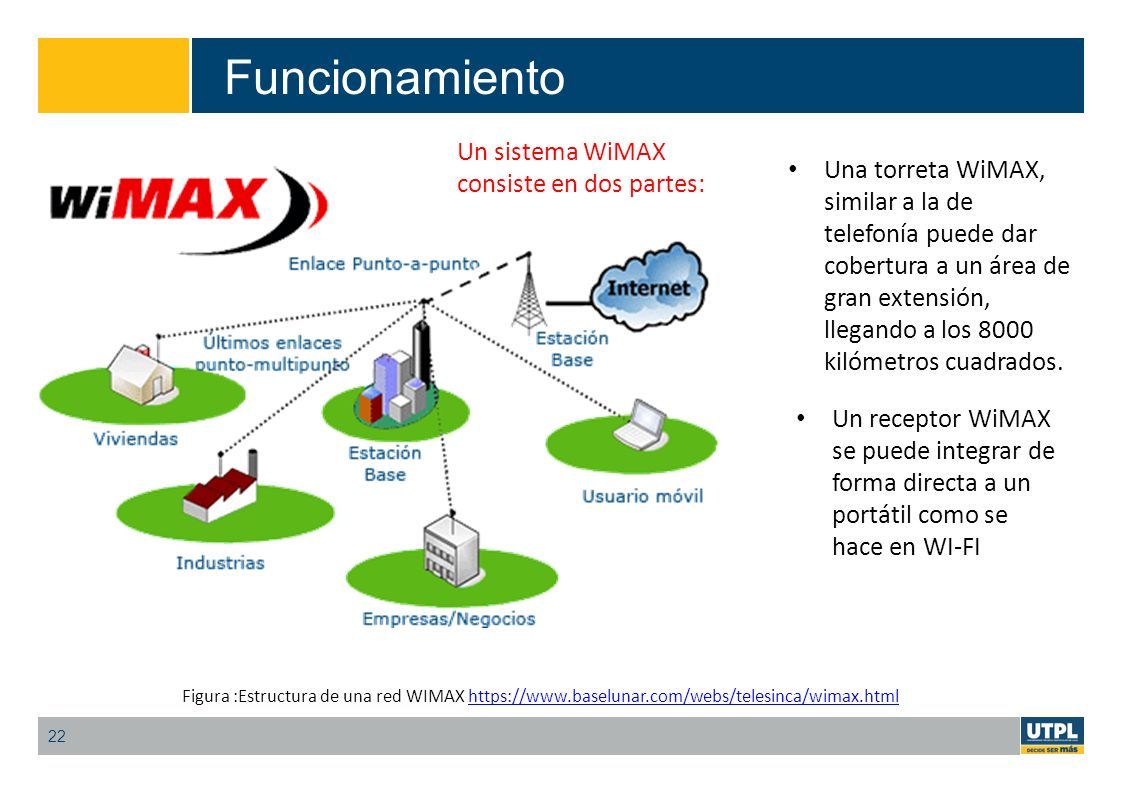

22 Funcionamiento 22 Figura :Estructura de una red WIMAX https://www.baselunar.com/webs/telesinca/wimax.htmlhttps://www.baselunar.com/webs/telesinca/wimax.html Un sistema WiMAX consiste en dos partes: Una torreta WiMAX, similar a la de telefonía puede dar cobertura a un área de gran extensión, llegando a los 8000 kilómetros cuadrados. Un receptor WiMAX se puede integrar de forma directa a un portátil como se hace en WI-FI

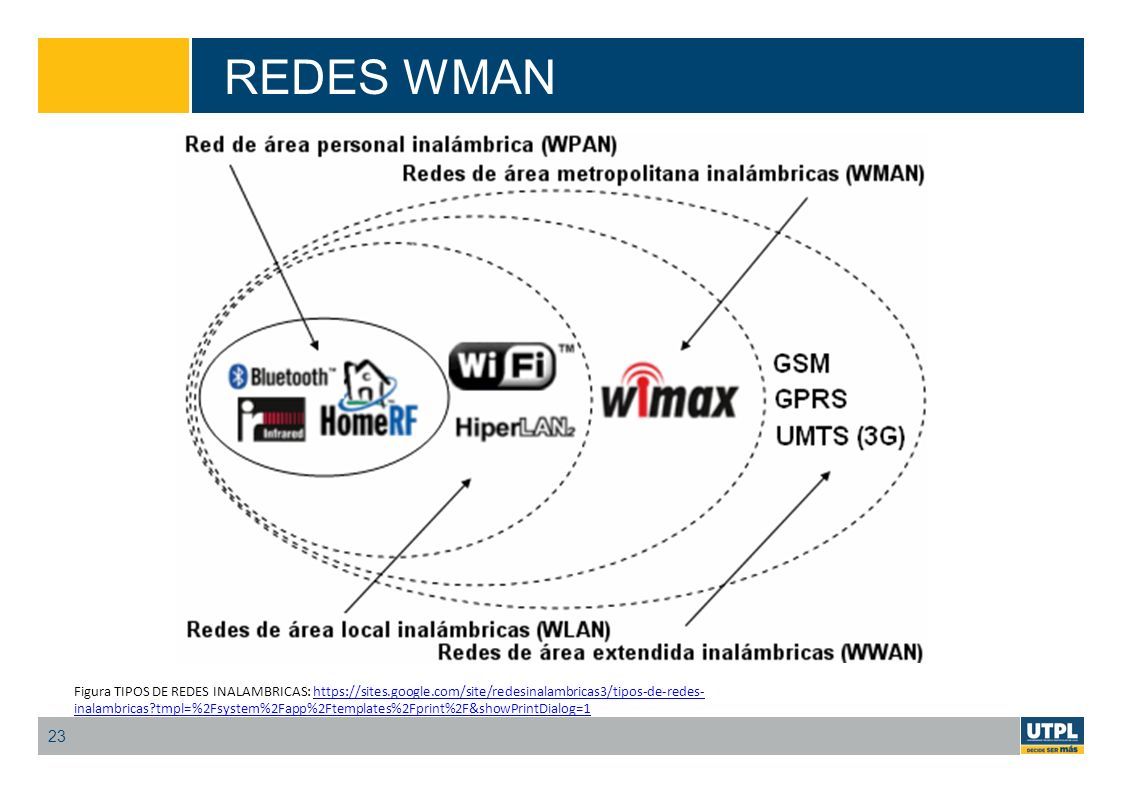

23 REDES WMAN 23 Figura TIPOS DE REDES INALAMBRICAS: https://sites.google.com/site/redesinalambricas3/tipos-de-redes- inalambricas?tmpl=%2Fsystem%2Fapp%2Ftemplates%2Fprint%2F&showPrintDialog=1https://sites.google.com/site/redesinalambricas3/tipos-de-redes- inalambricas?tmpl=%2Fsystem%2Fapp%2Ftemplates%2Fprint%2F&showPrintDialog=1

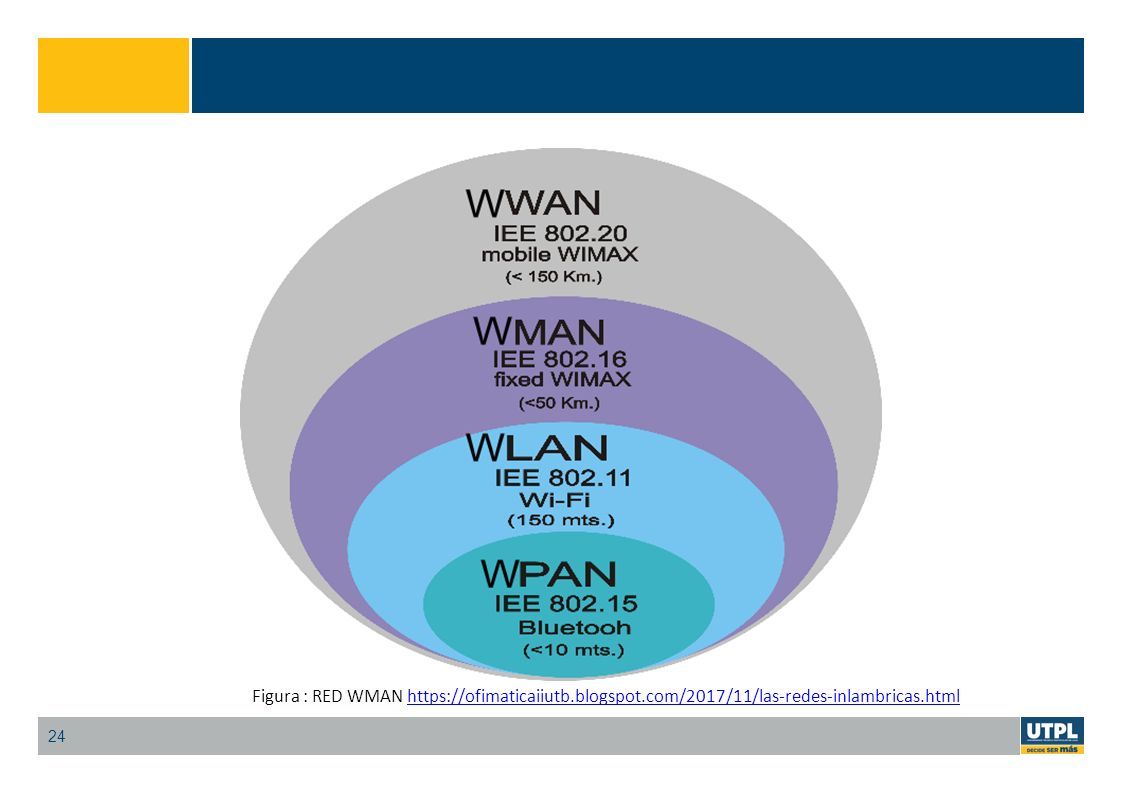

24 24 Figura : RED WMAN https://ofimaticaiiutb.blogspot.com/2017/11/las-redes-inlambricas.htmlhttps://ofimaticaiiutb.blogspot.com/2017/11/las-redes-inlambricas.html

25 Otras Tecnologías de redes WMAN LDMS (Local Multipoint Distribution System) –Opera en las bandas de 2 a 40GHz 25 WiBro (Wireless Broadband) Opera en una banda única de frecuencias de 9 MHz para emitir y recibir (56 / 128 Mbit/s) Figura : https://utp-redesinalambricas.blogspot.com/p/wibro.htmlhttps://utp-redesinalambricas.blogspot.com/p/wibro.html Figura : https://es.wikipedia.org/wiki/LMDShttps://es.wikipedia.org/wiki/LMDS

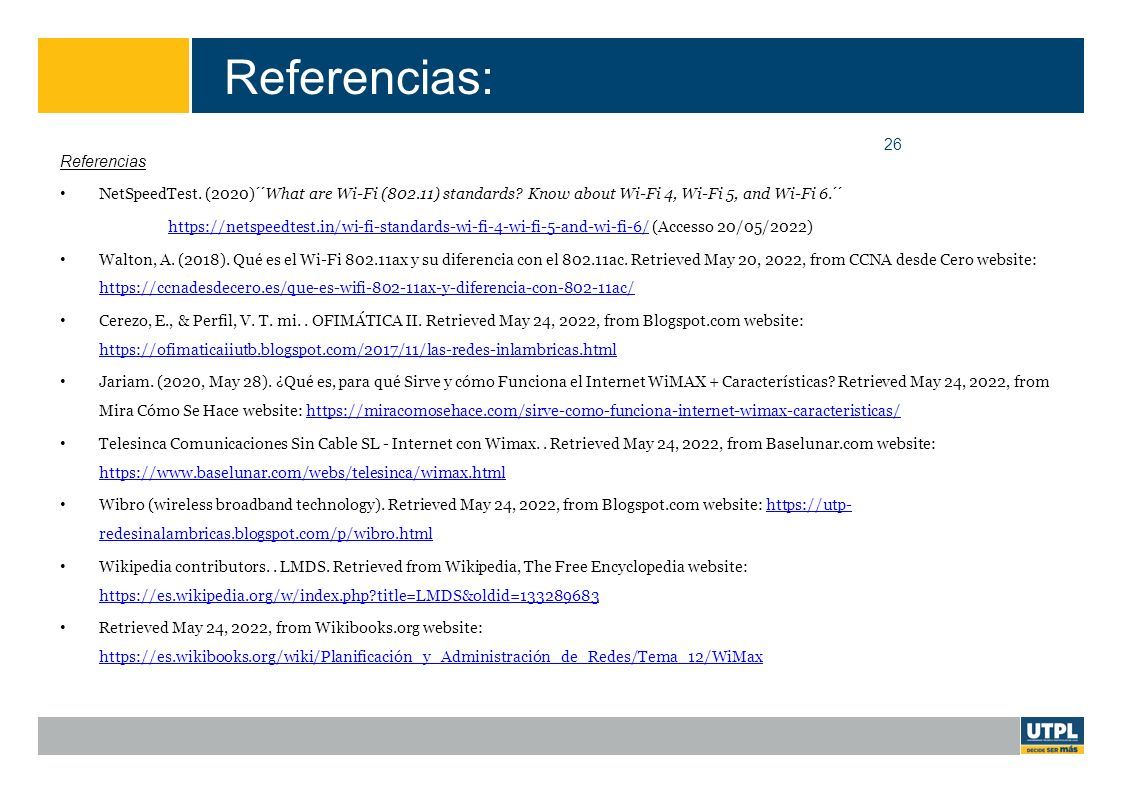

26 Referencias: Referencias NetSpeedTest. (2020)´´What are Wi-Fi (802.11) standards? Know about Wi-Fi 4, Wi-Fi 5, and Wi-Fi 6.´´ https://netspeedtest.in/wi-fi-standards-wi-fi-4-wi-fi-5-and-wi-fi-6/ (Accesso 20/05/2022)https://netspeedtest.in/wi-fi-standards-wi-fi-4-wi-fi-5-and-wi-fi-6/ Walton, A. (2018). Qué es el Wi-Fi 802.11ax y su diferencia con el 802.11ac. Retrieved May 20, 2022, from CCNA desde Cero website: https://ccnadesdecero.es/que-es-wifi-802-11ax-y-diferencia-con-802-11ac/ https://ccnadesdecero.es/que-es-wifi-802-11ax-y-diferencia-con-802-11ac/ Cerezo, E., & Perfil, V. T. mi.. OFIMÁTICA II. Retrieved May 24, 2022, from Blogspot.com website: https://ofimaticaiiutb.blogspot.com/2017/11/las-redes-inlambricas.html https://ofimaticaiiutb.blogspot.com/2017/11/las-redes-inlambricas.html Jariam. (2020, May 28). ¿Qué es, para qué Sirve y cómo Funciona el Internet WiMAX + Características? Retrieved May 24, 2022, from Mira Cómo Se Hace website: https://miracomosehace.com/sirve-como-funciona-internet-wimax-caracteristicas/https://miracomosehace.com/sirve-como-funciona-internet-wimax-caracteristicas/ Telesinca Comunicaciones Sin Cable SL - Internet con Wimax.. Retrieved May 24, 2022, from Baselunar.com website: https://www.baselunar.com/webs/telesinca/wimax.html https://www.baselunar.com/webs/telesinca/wimax.html Wibro (wireless broadband technology). Retrieved May 24, 2022, from Blogspot.com website: https://utp- redesinalambricas.blogspot.com/p/wibro.htmlhttps://utp- redesinalambricas.blogspot.com/p/wibro.html Wikipedia contributors.. LMDS. Retrieved from Wikipedia, The Free Encyclopedia website: https://es.wikipedia.org/w/index.php?title=LMDS&oldid=133289683 https://es.wikipedia.org/w/index.php?title=LMDS&oldid=133289683 Retrieved May 24, 2022, from Wikibooks.org website: https://es.wikibooks.org/wiki/Planificación_y_Administración_de_Redes/Tema_12/WiMax https://es.wikibooks.org/wiki/Planificación_y_Administración_de_Redes/Tema_12/WiMax 26
