1 DmSTM-1 Multiplexador SDH de Nueva Generación
Configuración de Agregados y Tributarios

2 Objetivos Mostraremos a seguir las opciones de configuración para las portas de agregado y tributarios del DmSTM-1 y sus respectivos tests disponibles en cada interface. Configuración de la Interface de Agregado STM-1. Configuración de la Interface de Tributário E1. Configuración de la Interface de Tributário E3/T3. Configuración de la Interface de Tributário Ethernet. Configuración de la Interface de Tributário STM-1.

3 Configuración de la interface Agregado STM-1

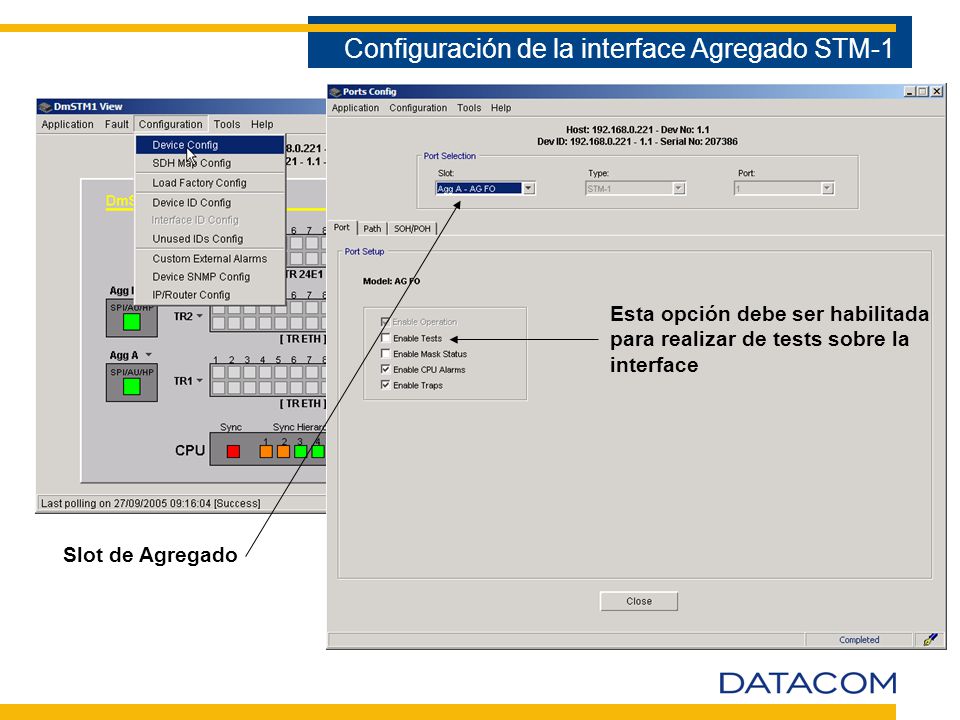

Esta opción debe ser habilitada para realizar de tests sobre la interface Slot de Agregado

4 Configuración de la Interface de Agregado STM-1

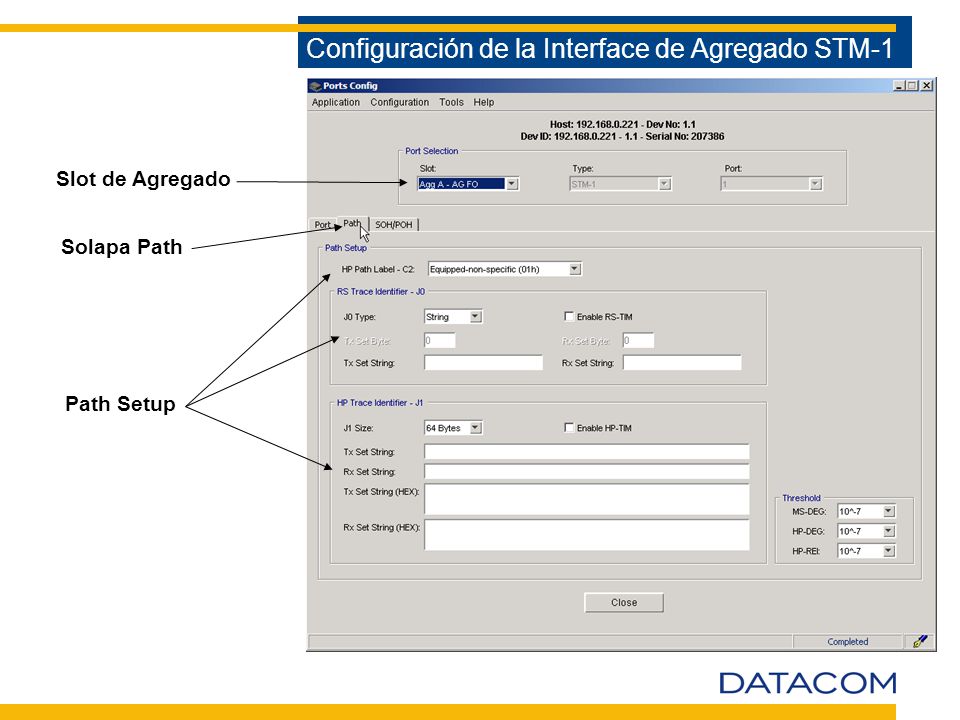

Slot de Agregado Solapa Path Path Setup

5 Configuración de la Interface de Agregado STM-1

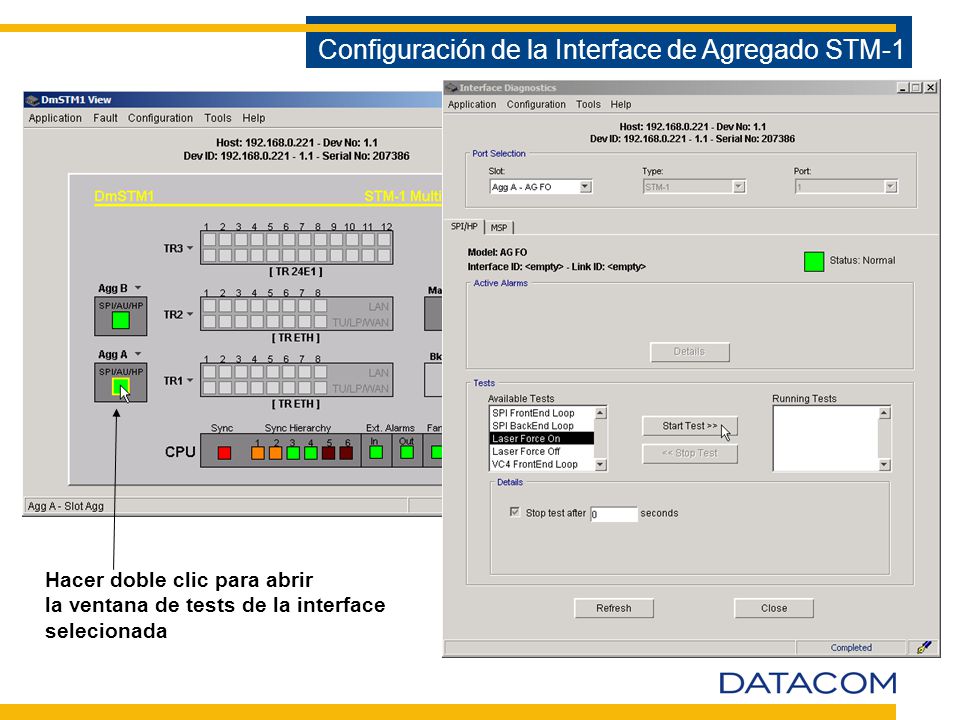

Hacer doble clic para abrir la ventana de tests de la interface selecionada

6 Configuración de la Interface de Agregado STM-1

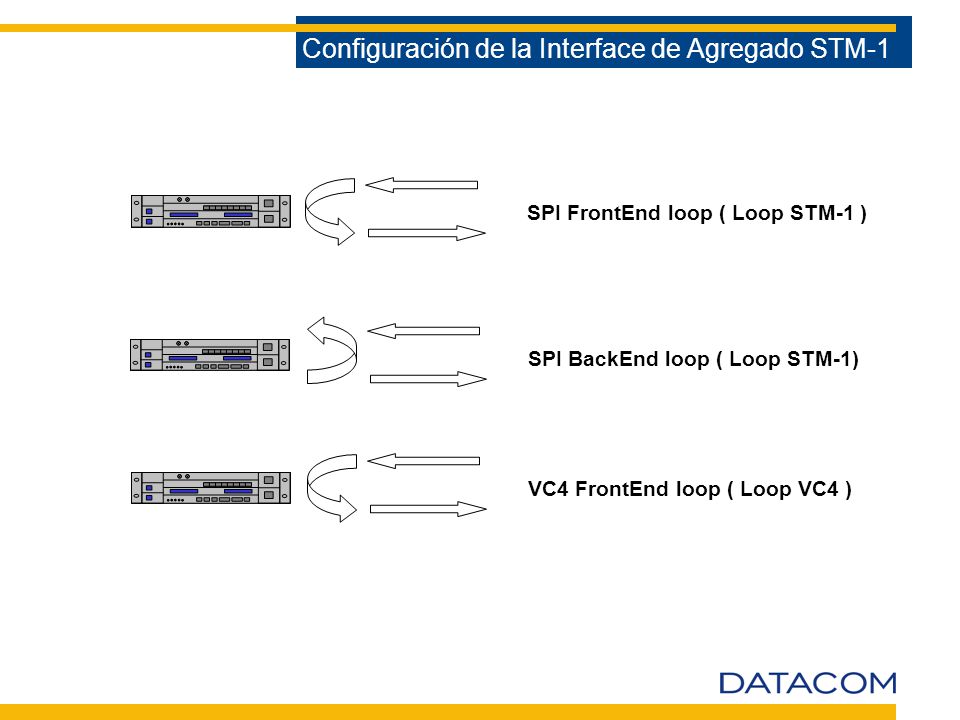

SPI FrontEnd loop ( Loop STM-1 ) SPI BackEnd loop ( Loop STM-1) VC4 FrontEnd loop ( Loop VC4 )

7 Configuración de la interface de tributario E1

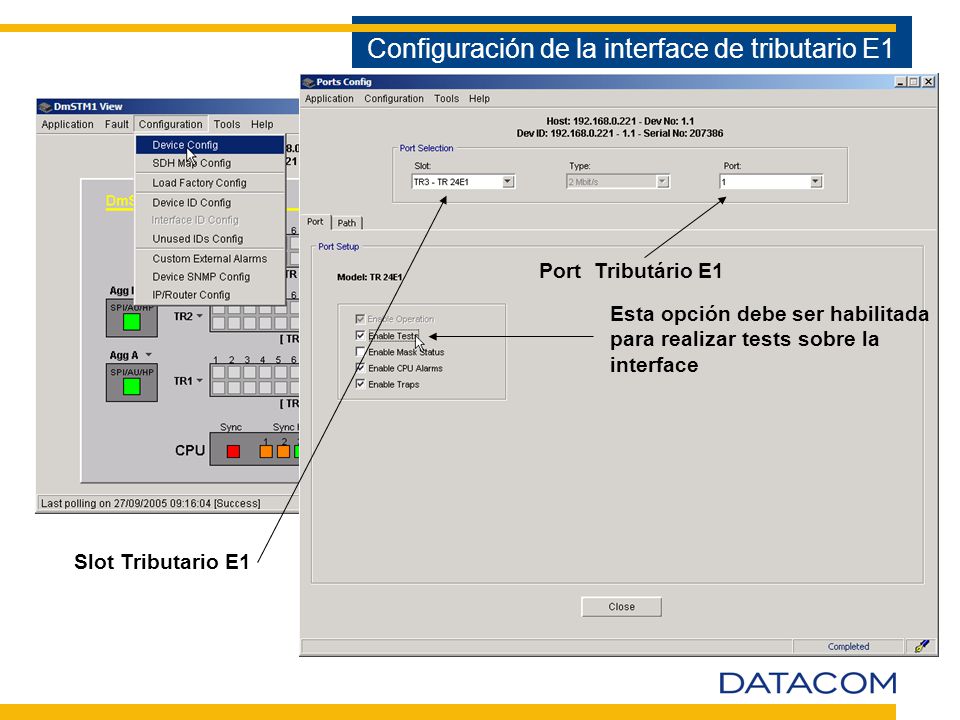

Port Tributário E1 Esta opción debe ser habilitada para realizar tests sobre la interface Slot Tributario E1

8 Configuración de la interface de tributario E1

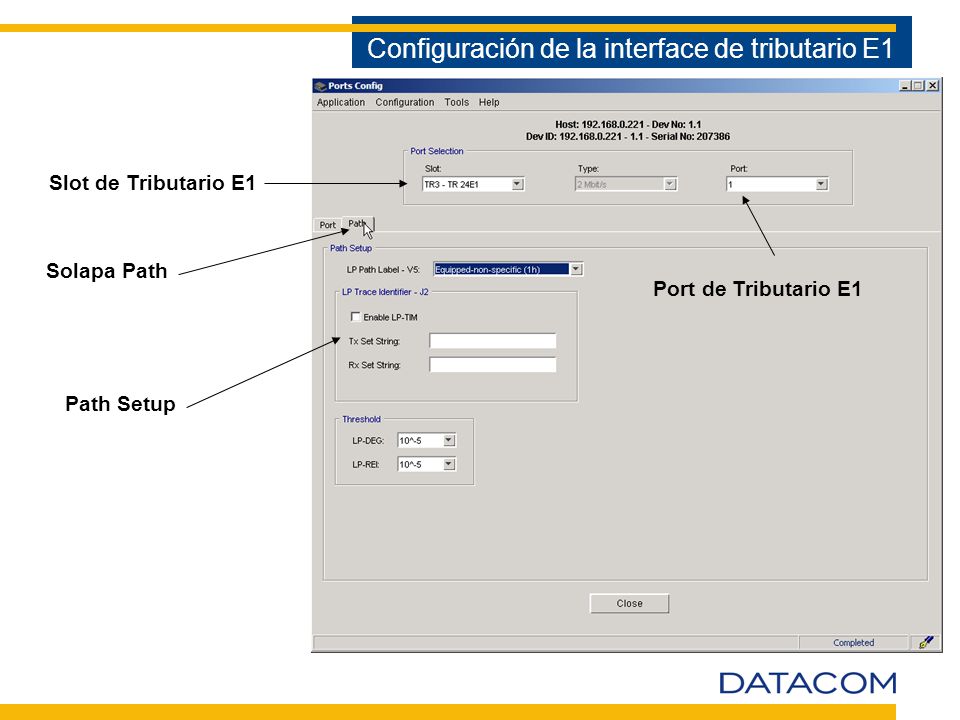

Slot de Tributario E1 Solapa Path Port de Tributario E1 Path Setup

9 Configuración de la interface de tributario E1
Hacer doble clic para abrir la ventana de tests de la interface selecionada

10 Configuración de la interface de tributario E1

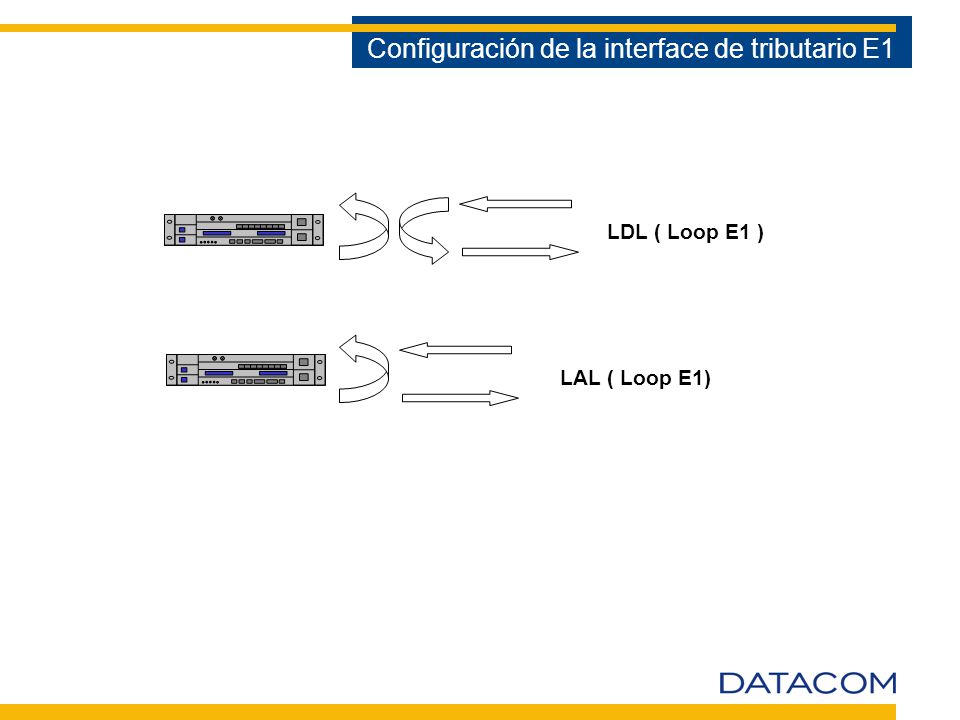

LDL ( Loop E1 ) LAL ( Loop E1)

11 Configuración de la interface de tributario E3/T3

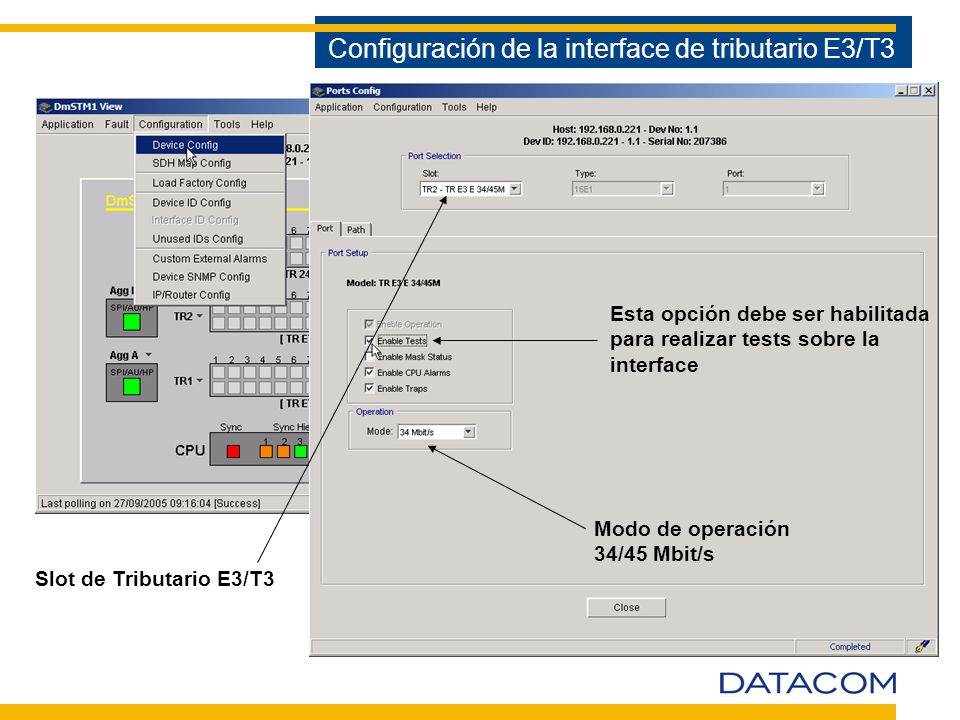

Esta opción debe ser habilitada para realizar tests sobre la interface Modo de operación 34/45 Mbit/s Slot de Tributario E3/T3

12 Configuración de la interface de tributario E3/T3

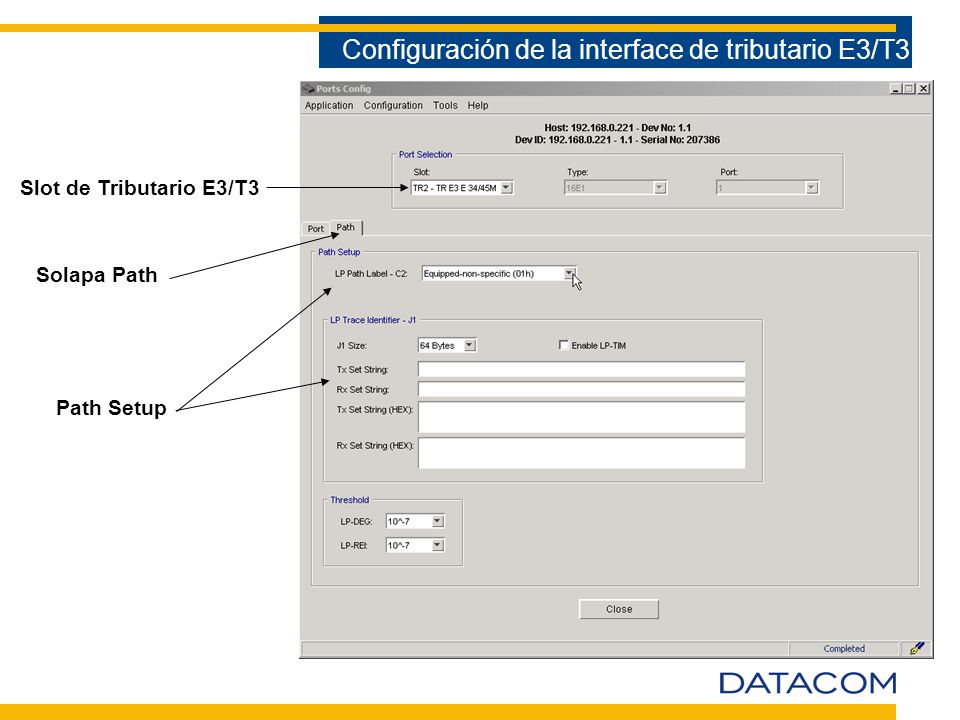

Slot de Tributario E3/T3 Solapa Path Path Setup

13 Configuración de la interface de tributario E3/T3
Hacer doble clic para abrir la ventana de tests de la interface selecionada

14 Configuración de la interface de tributario E3/T3

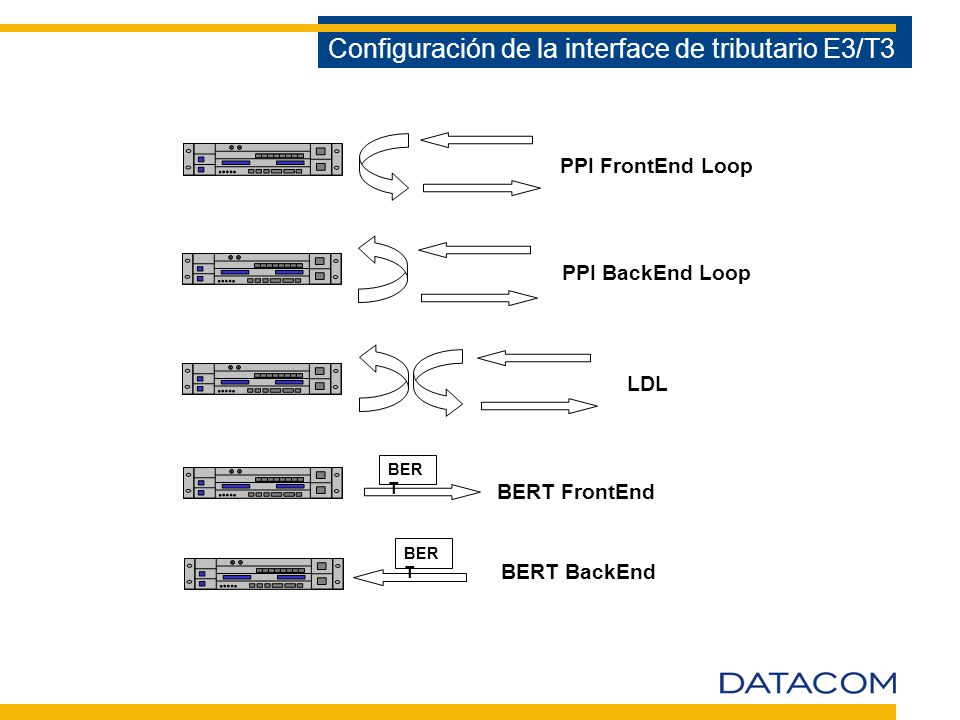

PPI FrontEnd Loop PPI BackEnd Loop LDL BERT BERT FrontEnd BERT BERT BackEnd

15 Configuración de la interface de tributario Ethernet

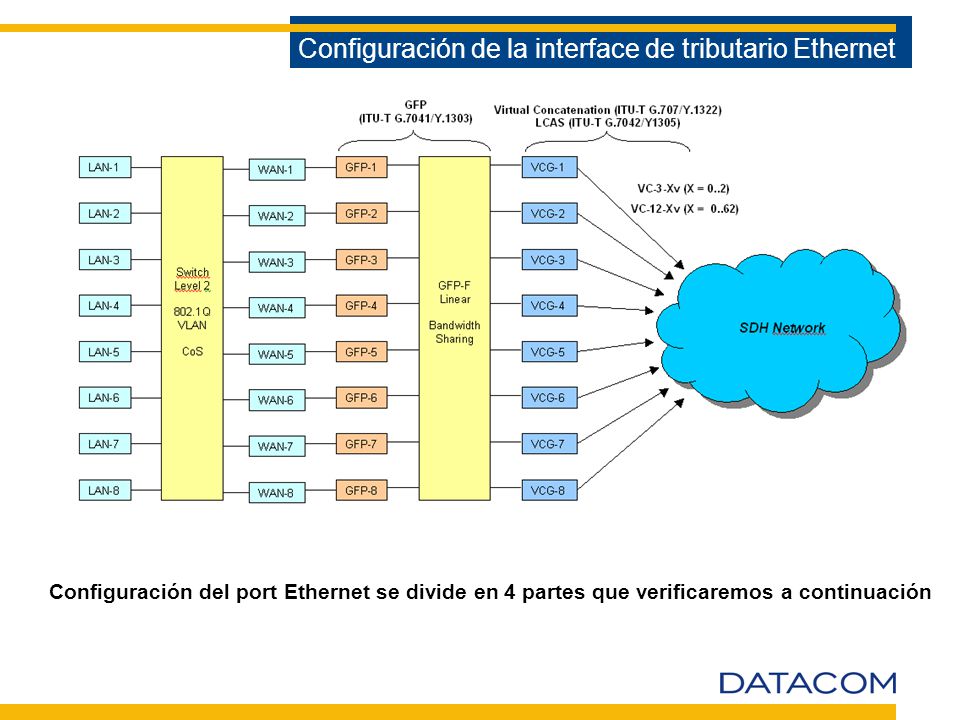

Configuración del port Ethernet se divide en 4 partes que verificaremos a continuación

16 Configuración de la interface de tributario Ethernet

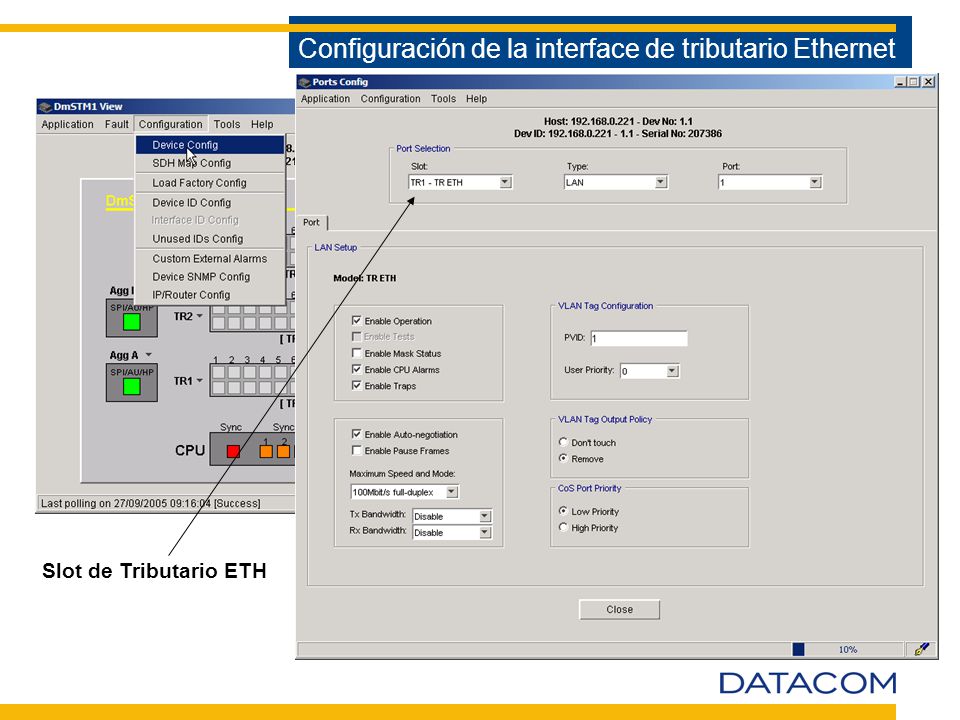

Slot de Tributario ETH

17 Configuración de la interface de tributario Ethernet

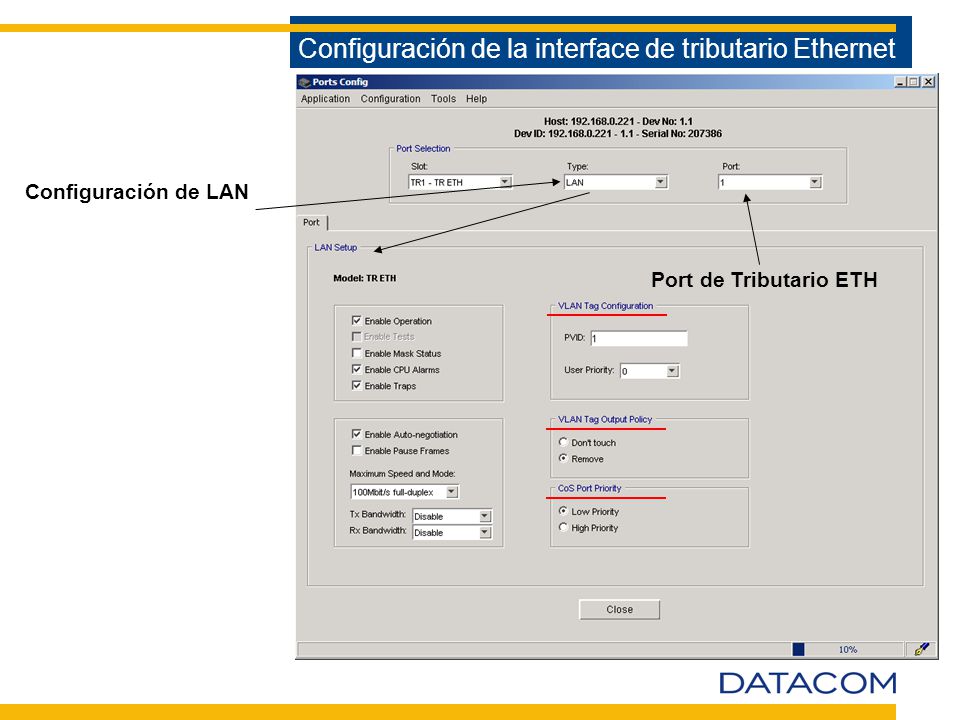

Configuración de LAN Port de Tributario ETH

18 Configuración de la Interface de Agregado STM-1

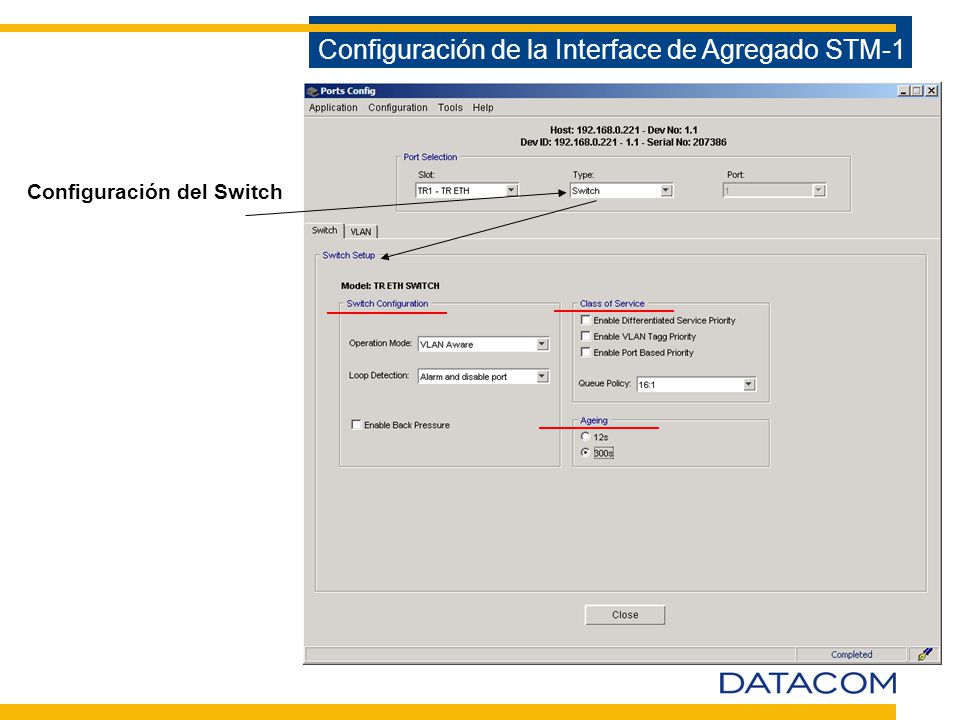

Configuración del Switch

19 Configuración de la interface de tributario Ethernet

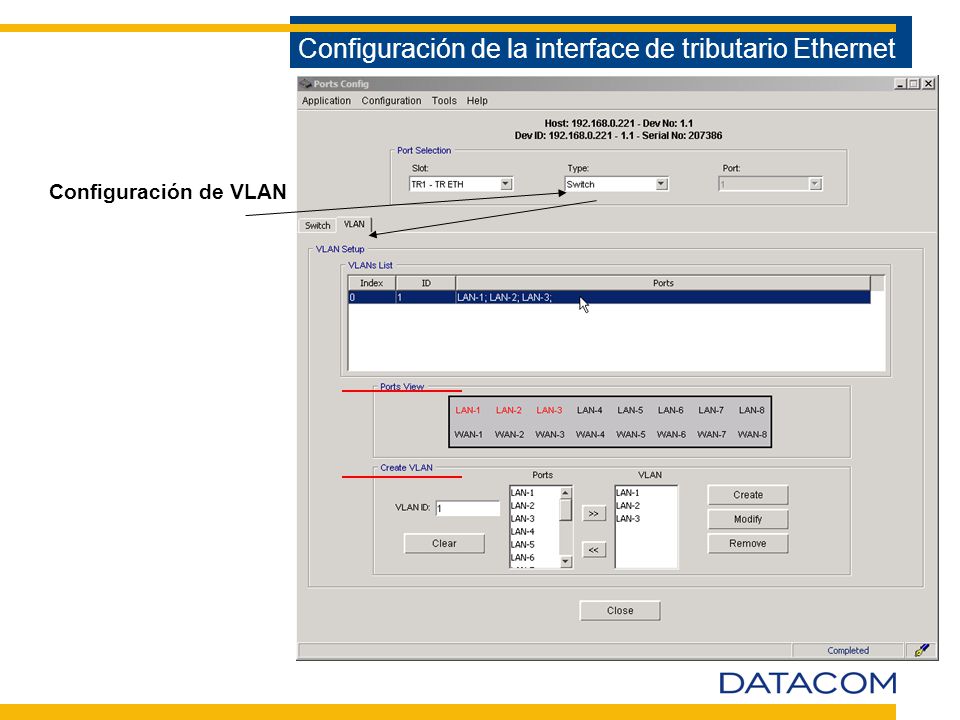

Configuración de VLAN

20 Configuración de la interface de tributario Ethernet

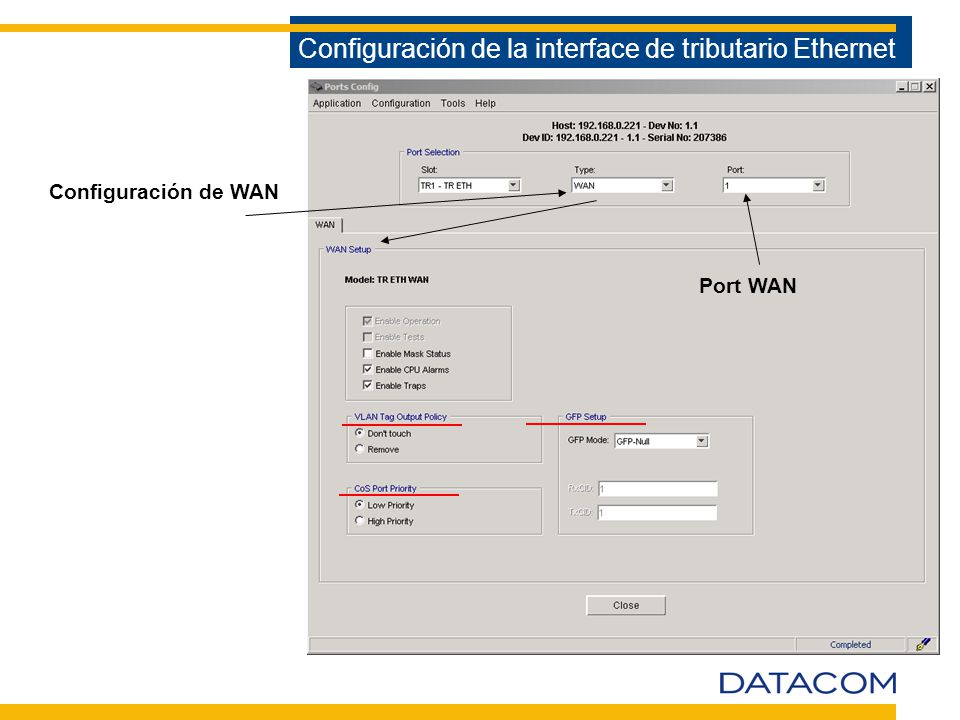

Configuración de WAN Port WAN

21 Configuración de la interface de tributario Ethernet

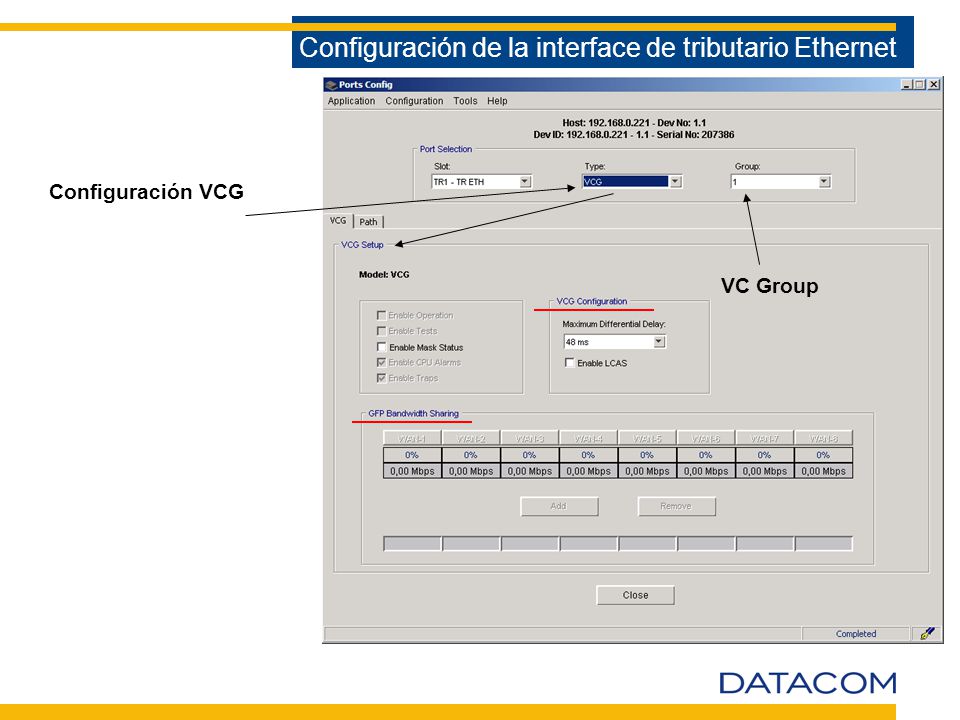

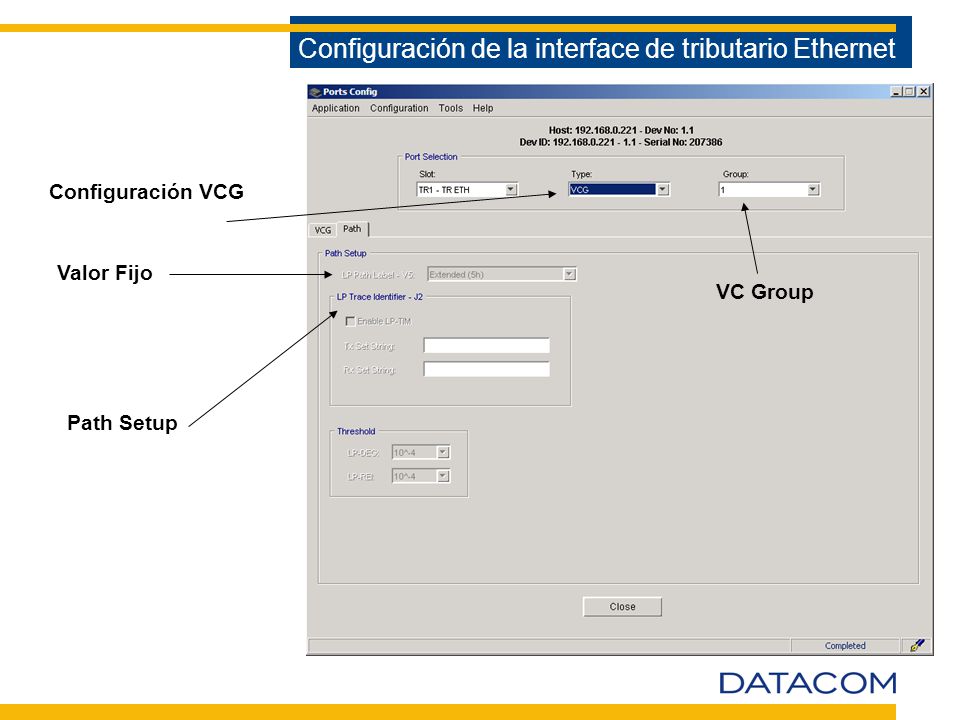

Configuración VCG VC Group

22 Configuración de la interface de tributario Ethernet
Configuración VCG Valor Fijo VC Group Path Setup

23 Configuración de la Interface de Tributario STM-1

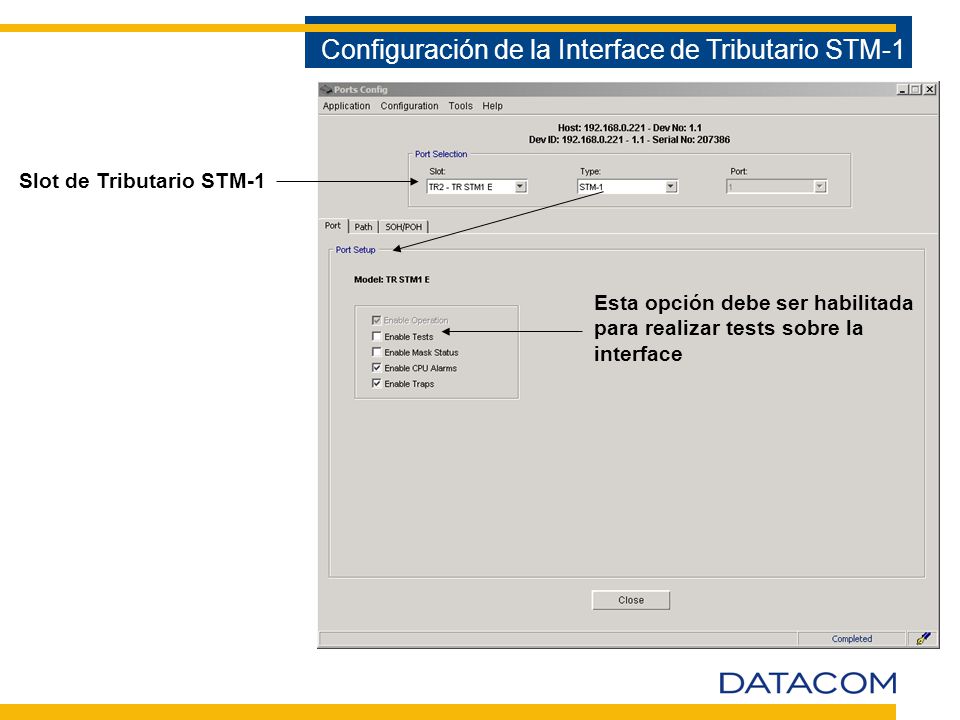

Slot de Tributario STM-1 Esta opción debe ser habilitada para realizar tests sobre la interface

24 Configuración de la Interface de Tributario STM-1

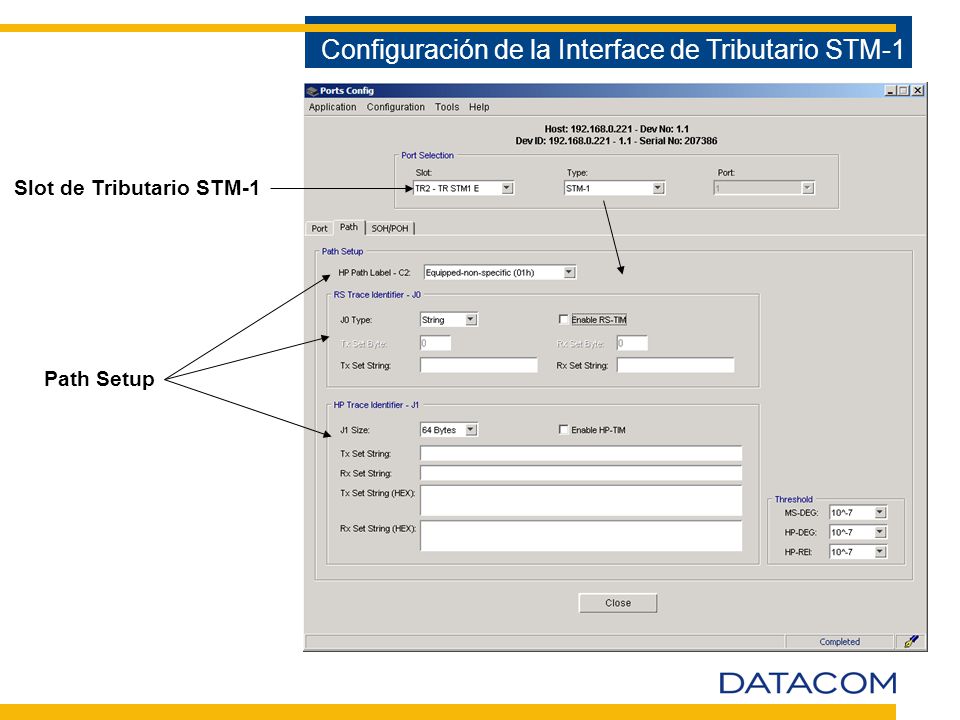

Slot de Tributario STM-1 Path Setup

25 Esta opción debe ser habilitada para realizar tests sobre el VC

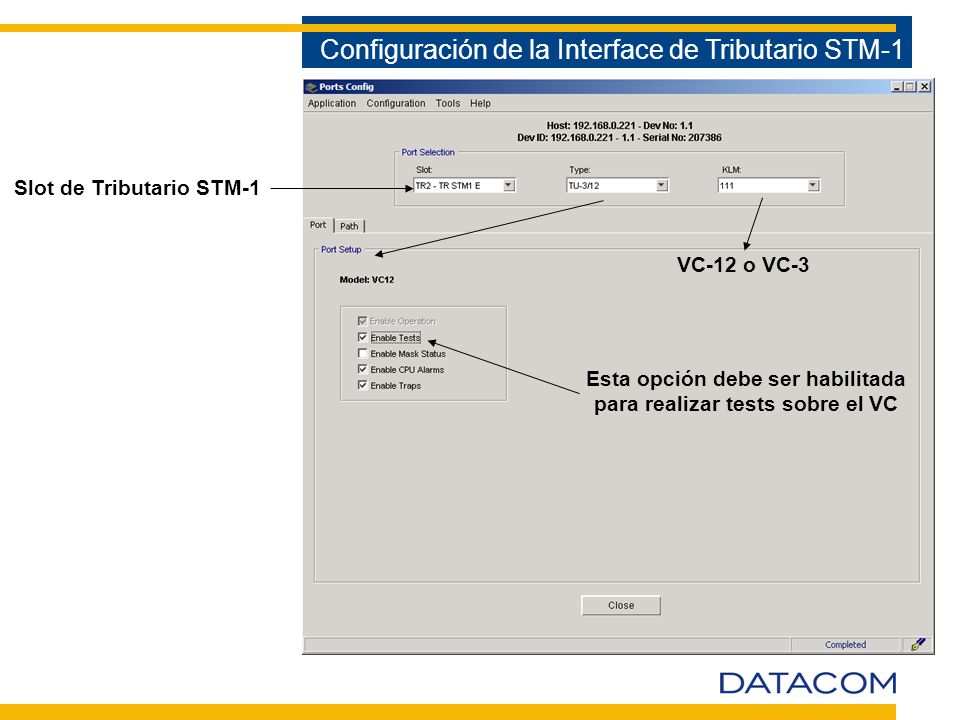

Configuración de la Interface de Tributario STM-1 Slot de Tributario STM-1 VC-12 o VC-3 Esta opción debe ser habilitada para realizar tests sobre el VC

26 Configuración de la Interface de Tributario STM-1

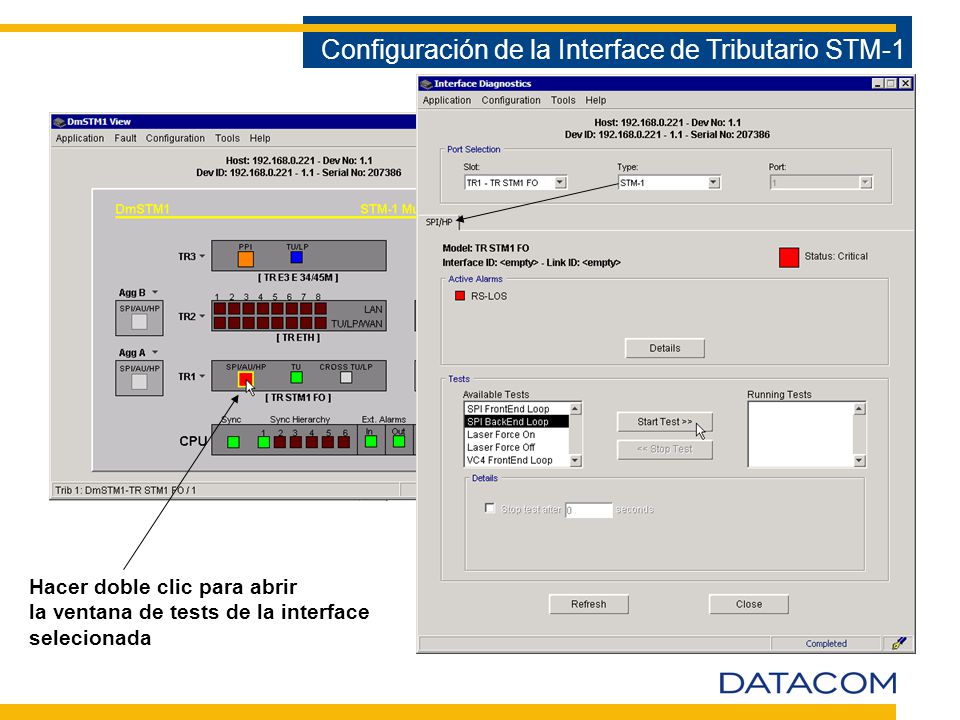

Hacer doble clic para abrir la ventana de tests de la interface selecionada

27 Configuración de la Interface de Tributario STM-1

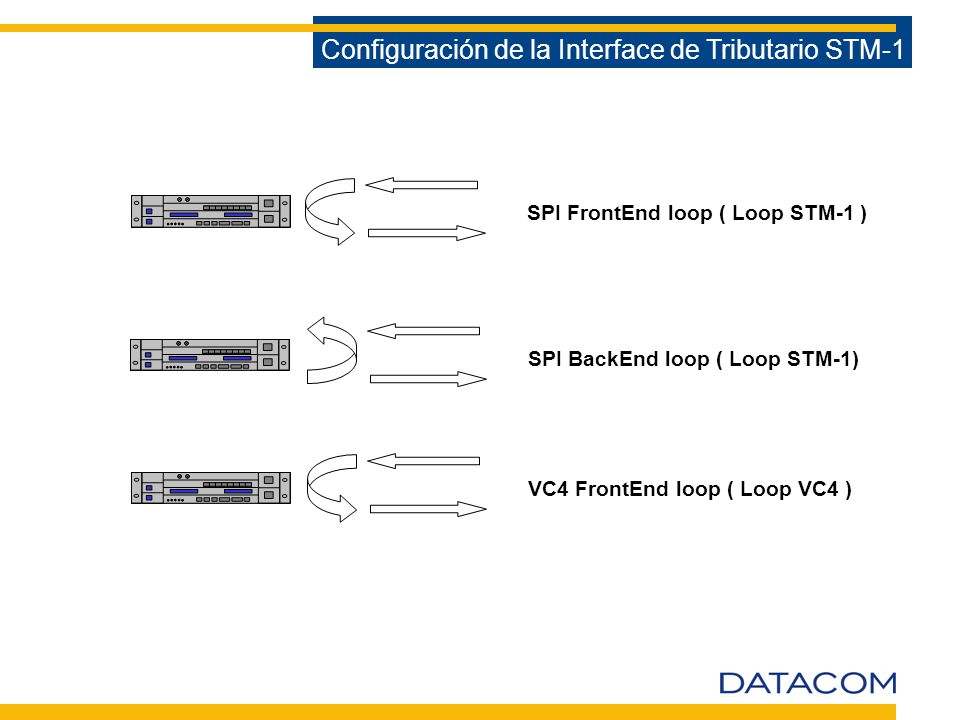

SPI FrontEnd loop ( Loop STM-1 ) SPI BackEnd loop ( Loop STM-1) VC4 FrontEnd loop ( Loop VC4 )

28 Consideraciones Contacto: gmediabilla@btwsa.com.ar 011-5032-0250
En este modulo se han presentado las opciones de configuraciones de todas las interfaces de agregado y tributário del DmSTM-1. Contacto:
