1 SEGUIMIENTO AL CUMPLIMIENTO DE LAS N T C APLICABLES EN MATERIA DE GASES CONTAMINANTES NTC 5365: MOTOCICLETAS QUÉ HACEMOS (1)

2 QUÉ HACEMOS (2) SEGUIMIENTO AL CUMPLIMIENTO DE LAS N T C APLICABLES EN MATERIA DE GASES CONTAMINANTES Vehículos Livianos a gasolina NTC 4983:

3 SEGUIMIENTO AL CUMPLIMIENTO DE LAS N T C APLICABLES EN MATERIA DE GASES CONTAMINANTES NTC 4231: Vehículos a Diésel (opacidad)

4 REVISIÓN DE EQUIPOS CERTIFICADOS POR LA AA EN EL CDA Revisión de números seriales y PEF REVISIÓN DE SENSORES Y PATRONES EXISTENTES EN EL CDA Revisión de Composiciones y errores máximos en certificados de sensores

5 PRUEBAS A LOS ANALIZADORES DE GASES CERTIFICADOS AL CDA(1) FUGAS O ESTANQUEIDAD CALIBRACION VERIFICACION GAS PATRON Retención de Vacío Buscamos provocar la falla para evidenciar la reacción del Software Verificación de las concentraciones del gas Patrón con los dos Spam Que detecte la falla (Rechace) Que Bloquee el equipo. Que la apruebe y permita trabajar

6 PRUEBAS A LOS ANALIZADORES DE GASES CERTIFICADOS AL CDA(2) PRUEBA DE FLUJO BAJO VERIFICAR CORRECCIÓN POR EXCESO DE OXÍGENO (solo para eq dedicados a Motos) Provocar entrada de aire en una prueba. Único caso en que se visualizan los datos de prueba normal Que calcule el promedio de cada gas contaminante (HC, CO, CO 2 y O 2 ). Que Corrija las concentraciones si hay exceso de oxígeno (superior al 6% para M 4 T y al 11 % para M 2T). Bloquear paso de Gas en una prueba normal a un vehículo El software debe detectar flujo bajo y suspender la prueba

7 PRUEBAS A LOS ANALIZADORES DE GASES CERTIFICADOS AL CDA(3) PRUEBAS DE TIEMPO DE RESPUESTA A LOS ANALIZADORES DE GASES EXISTENTES EN EL CDA Crear una atmósfera de gas patrón, con la punta de la sonda de gases inmersa y la punta de la manguera de salida de la pipeta Simultáneamente poner a grabar los datos y encender la bomba del analizador Revisar los datos de grabación en el segundo número 8 para el 90% de la concentración del gas suministrado y en el número 12 para el 95% En la visita se recogen datos en archivo de texto o Excel para cálculos posteriores

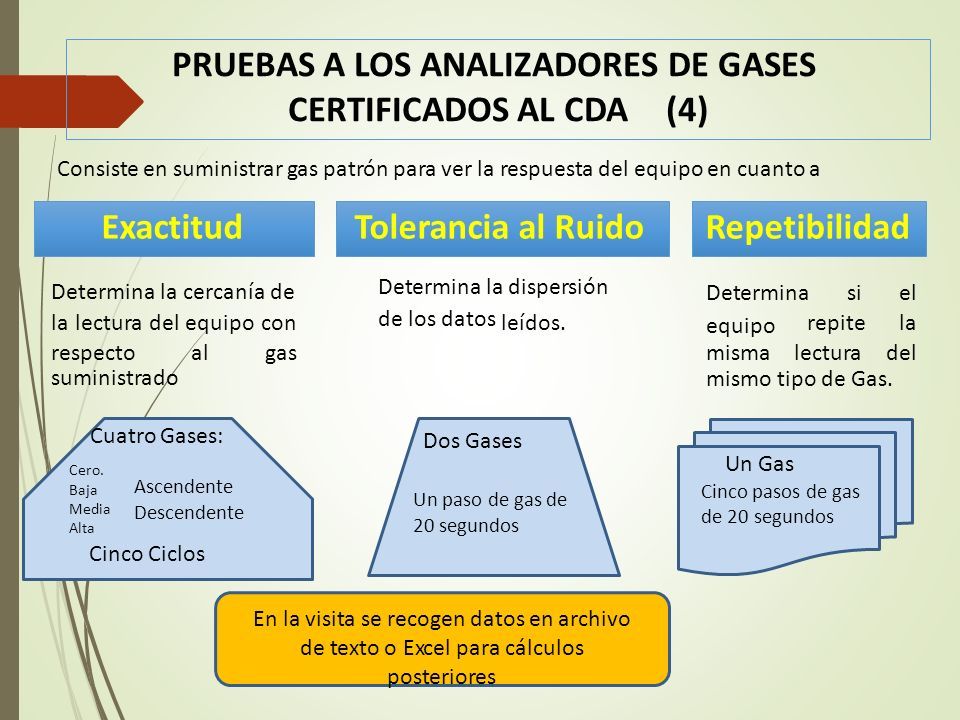

8 PRUEBAS A LOS ANALIZADORES DE GASES CERTIFICADOS AL CDA(4) Consiste en suministrar gas patrón para ver la respuesta del equipo en cuanto a ExactitudTolerancia al RuidoRepetibilidad Determina la cercanía de Determinasiel suministrado Determina la dispersión mismo tipo de Gas. Cuatro Gases: Cero. Baja Media Alta Ascendente Descendente Cinco Ciclos Dos Gases Un paso de gas de 20 segundos Un Gas Cinco pasos de gas de 20 segundos En la visita se recogen datos en archivo de texto o Excel para cálculos posteriores la lectura del equipo con de los datos leídos. equipo repiterepitela respectorespectoalgasmismalecturadel

9 PRUEBAS A LOS OPACÍMETROS CERTIFICADOS AL CDA(1) LINEALIDAD Prueba de Repetibilidad Introducir 5 veces el mismo lente (filtro) de calibración CORRECCIÓN POR BEER LAMBERT Promedio y comparar contra valor del filtro Prueba normal, cuando el software solicita el ingreso de la sonda de medición, se introduce un filtro. Utilizar Software para calcular con el diámetro del tubo, el LTOE y el valor del filtro, la opacidad corregida Imprimir FUR y comparar contra valor calculado

10 REVISIÓN DE PROCEDIMIENTOS Y PERIFÉRICOS ¿Qué hacen los técnicos del CDA? Se tienen los periféricos y demás elementos en el CDA?
