INST.: ALDO FERNANDEZ BOGA C.F.P. CHINCHA MANTENIMIENTO DE MÁQUINA DE COSTURA RECTA.

Presentación del tema: "INST.: ALDO FERNANDEZ BOGA C.F.P. CHINCHA MANTENIMIENTO DE MÁQUINA DE COSTURA RECTA."— Transcripción de la presentación:

1

2 www.senati.edu.pe INST.: ALDO FERNANDEZ BOGA C.F.P. CHINCHA MANTENIMIENTO DE MÁQUINA DE COSTURA RECTA

3 www.senati.edu.pe INST.: ALDO FERNANDEZ BOGA www.senati.edu.pe SESIÓN 1 : MÀQUINA DE COSTURA RECTA, FUNCIÓN Y PARTES DEL MECANISMO DE PIE PRÉNSATELA Y BARRA DE AGUJA

4 INST.: ALDO FERNANDEZ BOGA TEMA: MÀQUINA DE COSTURA RECTA, FUNCIÓN Y PARTES DEL MECANISMO DE PIE PRÉNSATELA Y BARRA DE AGUJA AL TERMINO DE LA SESIÓN EL PARTICIPANTE ESTARA EN CONDICIONES DE IDENTIFICAR LA MAQUINA DE COSTURA RECTA, ASI COMO TAMBIEN EL MECANISMO DEL PIE PRENSATELA Y BARRA DE AGUJA SEGÚN LA INFORMACION DADA CON UNA CIERTO DE 90%

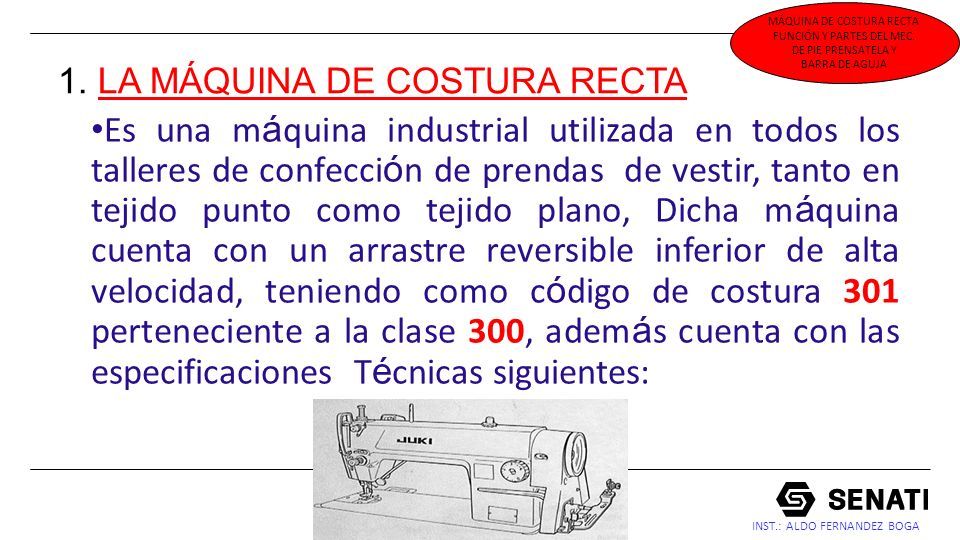

5 INST.: ALDO FERNANDEZ BOGA 1. LA MÁQUINA DE COSTURA RECTA Es una m á quina industrial utilizada en todos los talleres de confecci ó n de prendas de vestir, tanto en tejido punto como tejido plano, Dicha m á quina cuenta con un arrastre reversible inferior de alta velocidad, teniendo como c ó digo de costura 301 perteneciente a la clase 300, adem á s cuenta con las especificaciones T é cnicas siguientes: MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

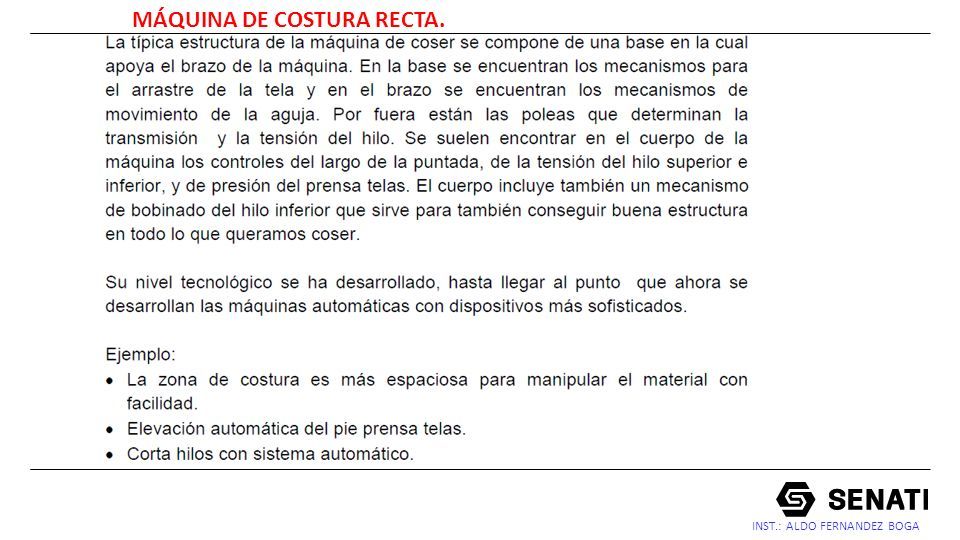

6 INST.: ALDO FERNANDEZ BOGA MÁQUINA DE COSTURA RECTA.

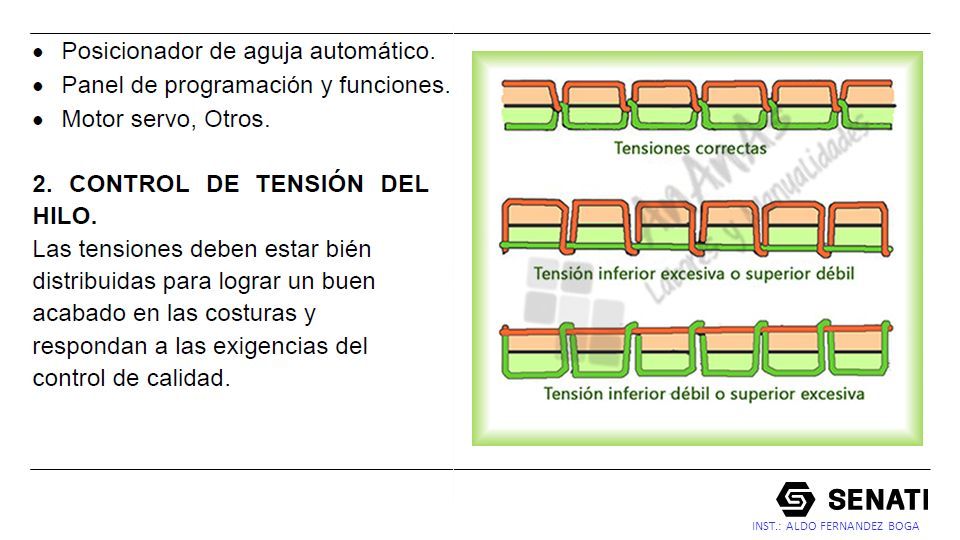

7 INST.: ALDO FERNANDEZ BOGA

8

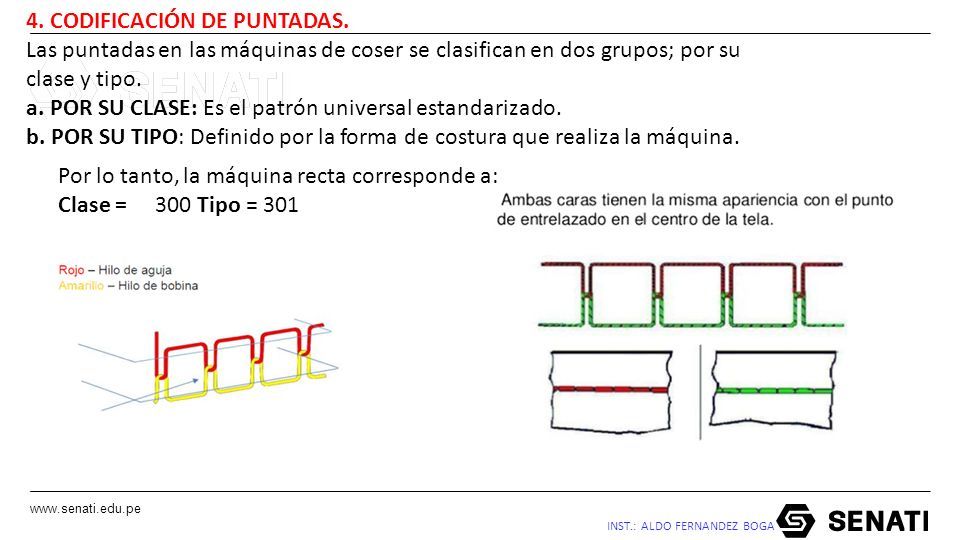

9 www.senati.edu.pe INST.: ALDO FERNANDEZ BOGA 4. CODIFICACIÓN DE PUNTADAS. Las puntadas en las máquinas de coser se clasifican en dos grupos; por su clase y tipo. a. POR SU CLASE: Es el patrón universal estandarizado. b. POR SU TIPO: Definido por la forma de costura que realiza la máquina. Por lo tanto, la máquina recta corresponde a: Clase = 300 Tipo = 301

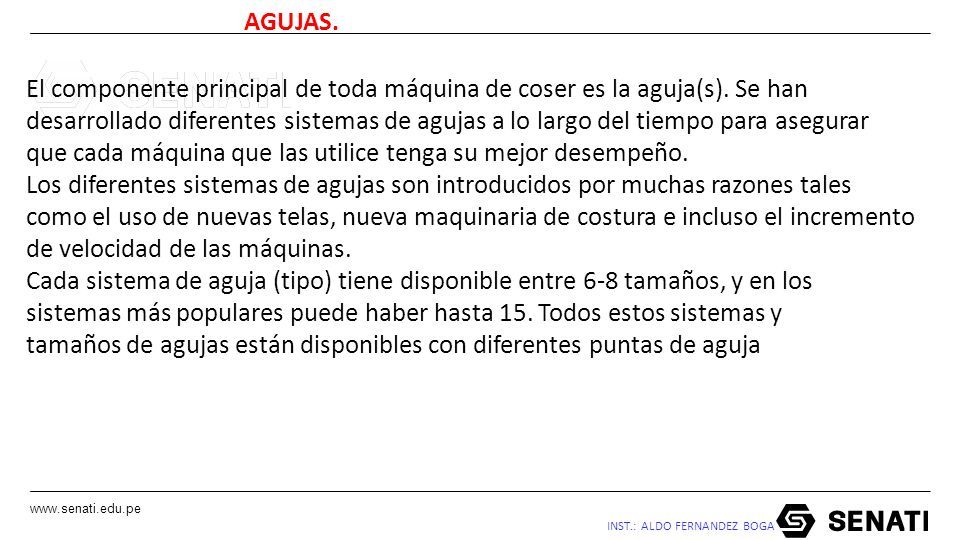

10 www.senati.edu.pe INST.: ALDO FERNANDEZ BOGA AGUJAS. El componente principal de toda máquina de coser es la aguja(s). Se han desarrollado diferentes sistemas de agujas a lo largo del tiempo para asegurar que cada máquina que las utilice tenga su mejor desempeño. Los diferentes sistemas de agujas son introducidos por muchas razones tales como el uso de nuevas telas, nueva maquinaria de costura e incluso el incremento de velocidad de las máquinas. Cada sistema de aguja (tipo) tiene disponible entre 6-8 tamaños, y en los sistemas más populares puede haber hasta 15. Todos estos sistemas y tamaños de agujas están disponibles con diferentes puntas de aguja

11 www.senati.edu.pe INST.: ALDO FERNANDEZ BOGA

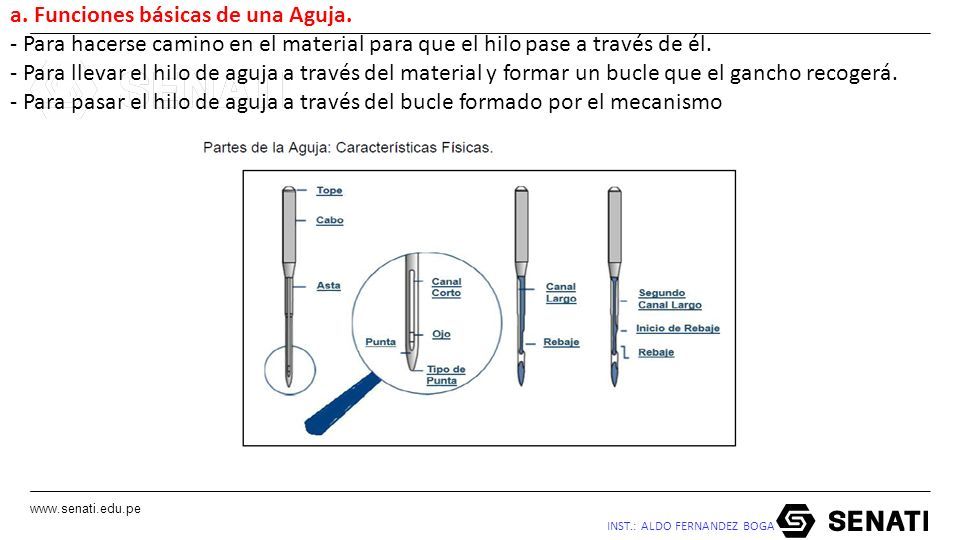

12 www.senati.edu.pe INST.: ALDO FERNANDEZ BOGA a. Funciones básicas de una Aguja. - Para hacerse camino en el material para que el hilo pase a través de él. - Para llevar el hilo de aguja a través del material y formar un bucle que el gancho recogerá. - Para pasar el hilo de aguja a través del bucle formado por el mecanismo

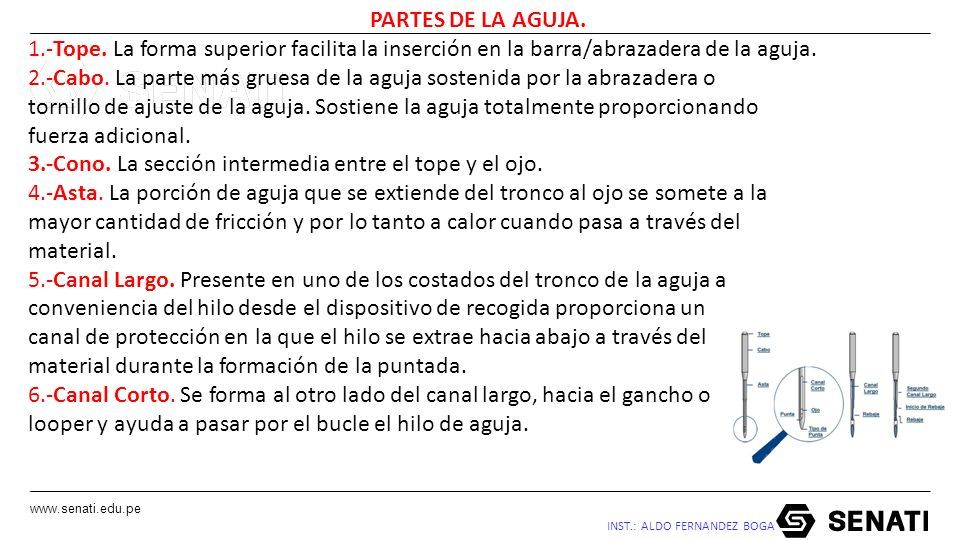

13 www.senati.edu.pe INST.: ALDO FERNANDEZ BOGA PARTES DE LA AGUJA. 1.-Tope. La forma superior facilita la inserción en la barra/abrazadera de la aguja. 2.-Cabo. La parte más gruesa de la aguja sostenida por la abrazadera o tornillo de ajuste de la aguja. Sostiene la aguja totalmente proporcionando fuerza adicional. 3.-Cono. La sección intermedia entre el tope y el ojo. 4.-Asta. La porción de aguja que se extiende del tronco al ojo se somete a la mayor cantidad de fricción y por lo tanto a calor cuando pasa a través del material. 5.-Canal Largo. Presente en uno de los costados del tronco de la aguja a conveniencia del hilo desde el dispositivo de recogida proporciona un canal de protección en la que el hilo se extrae hacia abajo a través del material durante la formación de la puntada. 6.-Canal Corto. Se forma al otro lado del canal largo, hacia el gancho o looper y ayuda a pasar por el bucle el hilo de aguja.

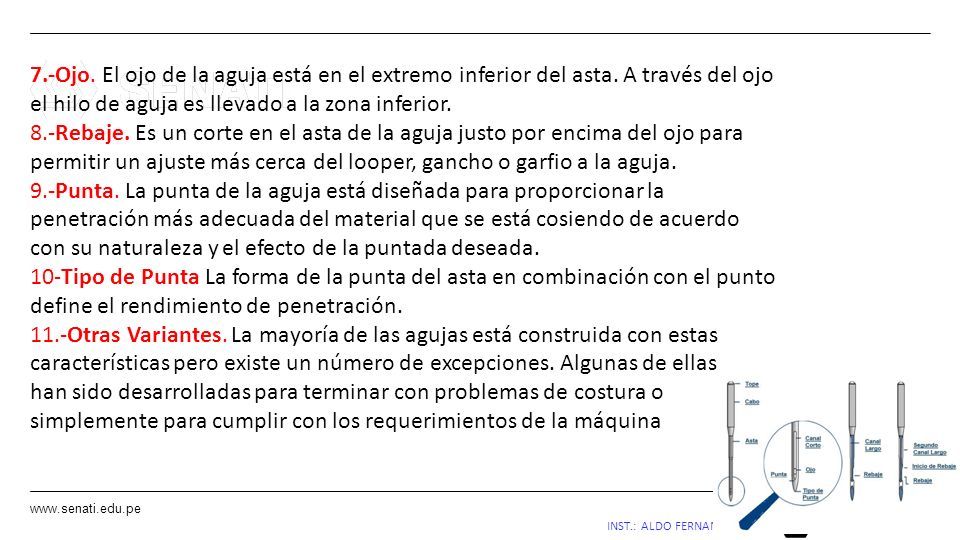

14 www.senati.edu.pe INST.: ALDO FERNANDEZ BOGA 7.-Ojo. El ojo de la aguja está en el extremo inferior del asta. A través del ojo el hilo de aguja es llevado a la zona inferior. 8.-Rebaje. Es un corte en el asta de la aguja justo por encima del ojo para permitir un ajuste más cerca del looper, gancho o garfio a la aguja. 9.-Punta. La punta de la aguja está diseñada para proporcionar la penetración más adecuada del material que se está cosiendo de acuerdo con su naturaleza y el efecto de la puntada deseada. 10-Tipo de Punta La forma de la punta del asta en combinación con el punto define el rendimiento de penetración. 11.-Otras Variantes. La mayoría de las agujas está construida con estas características pero existe un número de excepciones. Algunas de ellas han sido desarrolladas para terminar con problemas de costura o simplemente para cumplir con los requerimientos de la máquina

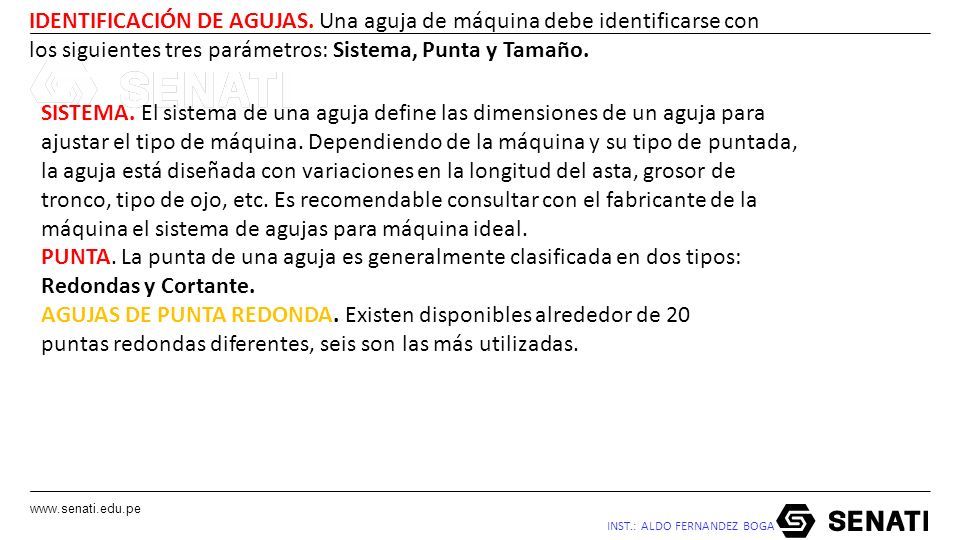

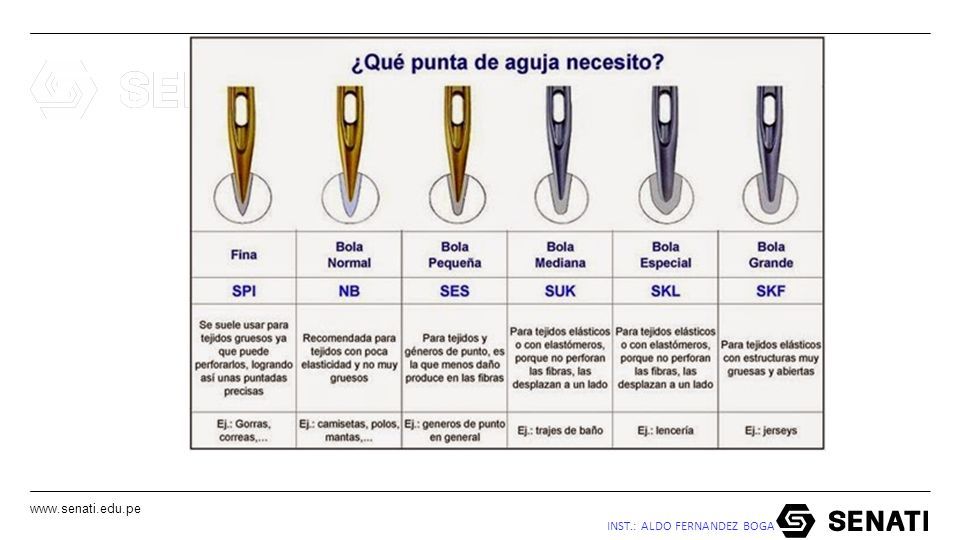

15 www.senati.edu.pe INST.: ALDO FERNANDEZ BOGA IDENTIFICACIÓN DE AGUJAS. Una aguja de máquina debe identificarse con los siguientes tres parámetros: Sistema, Punta y Tamaño. SISTEMA. El sistema de una aguja define las dimensiones de un aguja para ajustar el tipo de máquina. Dependiendo de la máquina y su tipo de puntada, la aguja está diseñada con variaciones en la longitud del asta, grosor de tronco, tipo de ojo, etc. Es recomendable consultar con el fabricante de la máquina el sistema de agujas para máquina ideal. PUNTA. La punta de una aguja es generalmente clasificada en dos tipos: Redondas y Cortante. AGUJAS DE PUNTA REDONDA. Existen disponibles alrededor de 20 puntas redondas diferentes, seis son las más utilizadas.

16 www.senati.edu.pe INST.: ALDO FERNANDEZ BOGA

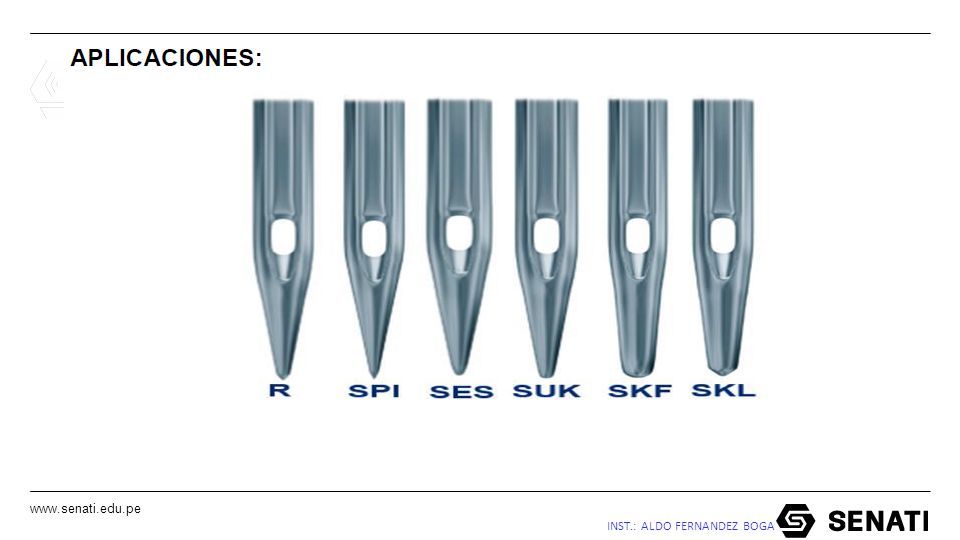

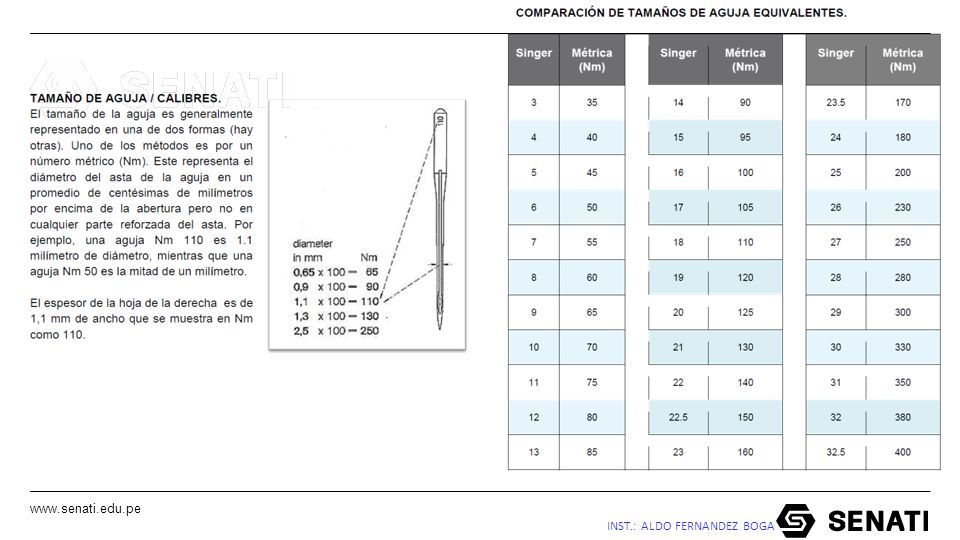

17 www.senati.edu.pe INST.: ALDO FERNANDEZ BOGA

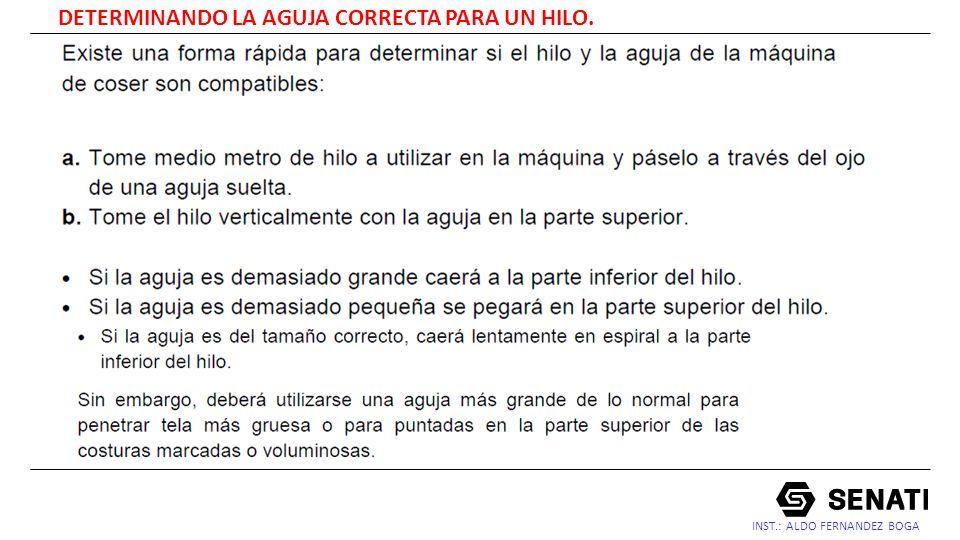

18 DETERMINANDO LA AGUJA CORRECTA PARA UN HILO.

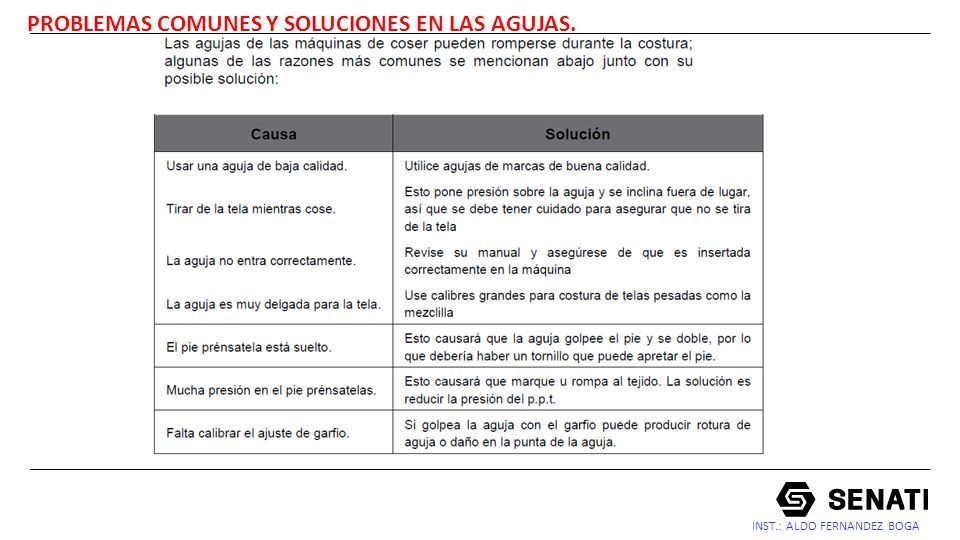

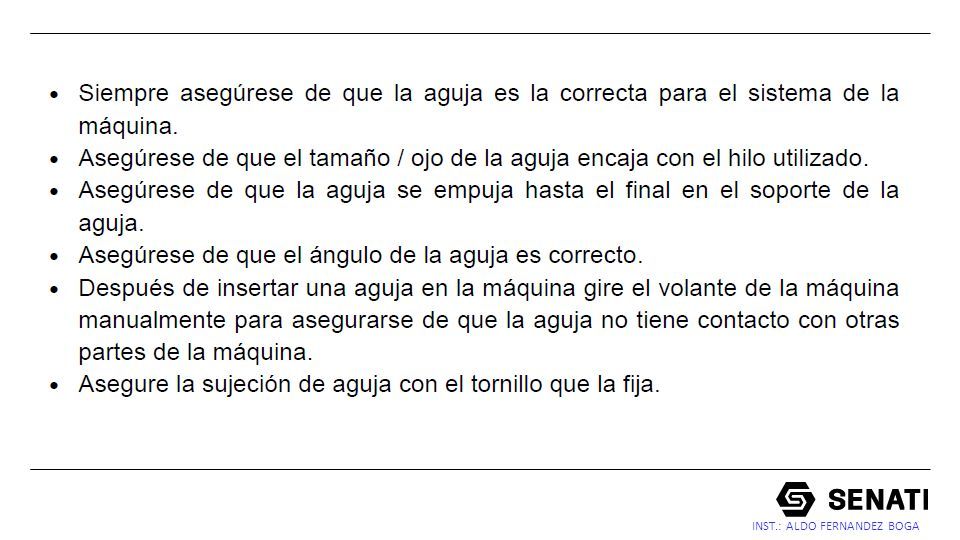

19 INST.: ALDO FERNANDEZ BOGA PROBLEMAS COMUNES Y SOLUCIONES EN LAS AGUJAS.

20 INST.: ALDO FERNANDEZ BOGA

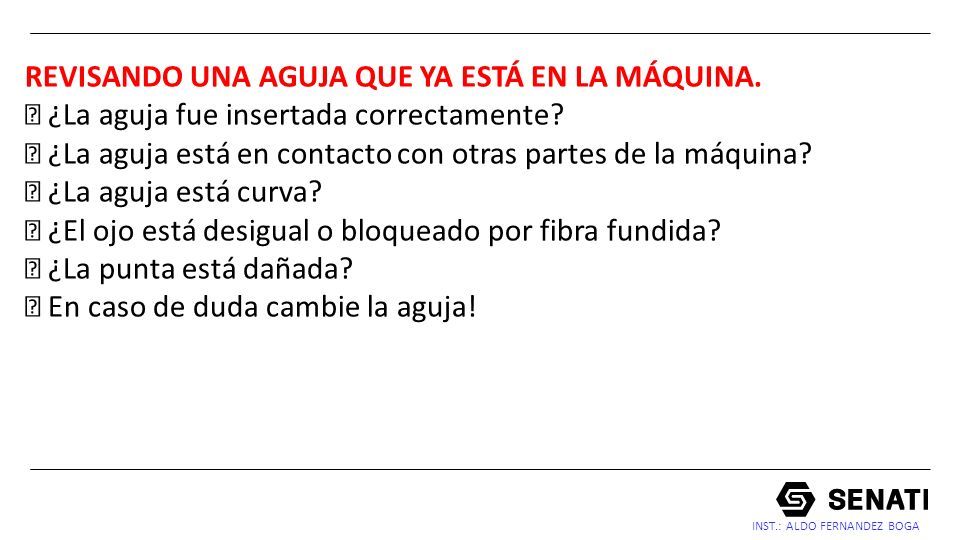

21 REVISANDO UNA AGUJA QUE YA ESTÁ EN LA MÁQUINA.  ¿La aguja fue insertada correctamente?  ¿La aguja está en contacto con otras partes de la máquina?  ¿La aguja está curva?  ¿El ojo está desigual o bloqueado por fibra fundida?  ¿La punta está dañada?  En caso de duda cambie la aguja!

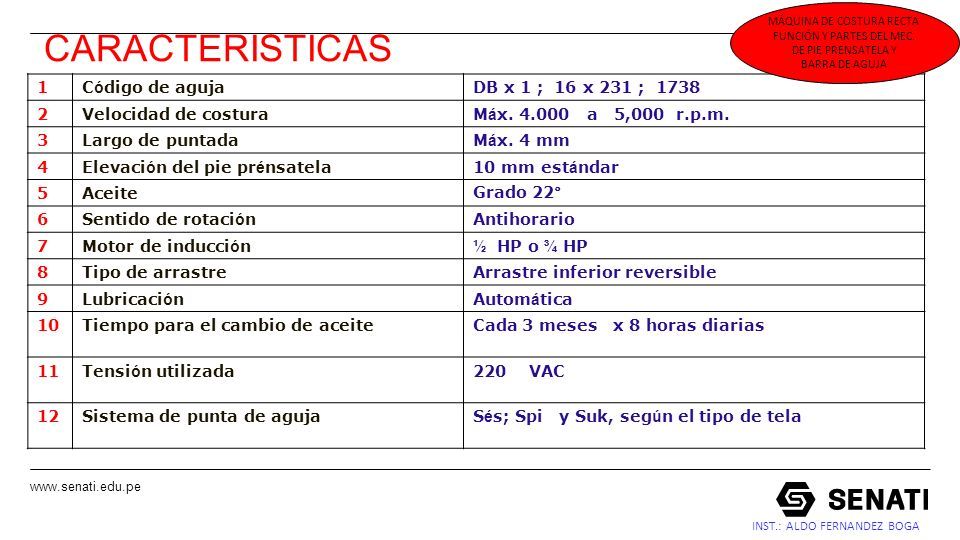

22 INST.: ALDO FERNANDEZ BOGA www.senati.edu.pe CARACTERISTICAS 1C ó digo de agujaDB x 1 ; 16 x 231 ; 1738 2Velocidad de costuraM á x. 4.000 a 5,000 r.p.m. 3Largo de puntadaM á x. 4 mm 4Elevaci ó n del pie pr é nsatela10 mm est á ndar 5AceiteGrado 22° 6Sentido de rotaci ó nAntihorario 7Motor de inducci ó n ½ HP o ¾ HP 8Tipo de arrastreArrastre inferior reversible 9Lubricaci ó nAutom á tica 10Tiempo para el cambio de aceiteCada 3 meses x 8 horas diarias 11Tensi ó n utilizada220VAC 12Sistema de punta de agujaS é s; Spi y Suk, seg ú n el tipo de tela MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

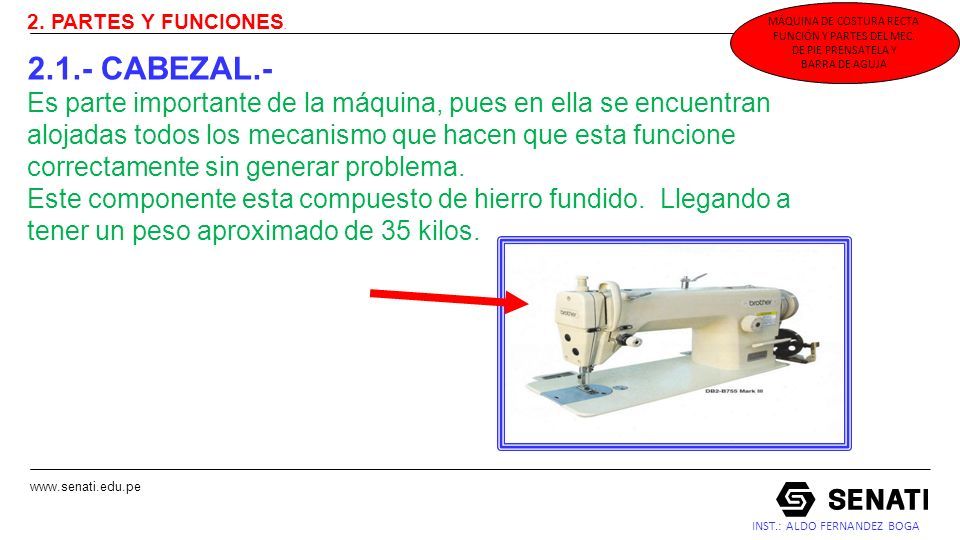

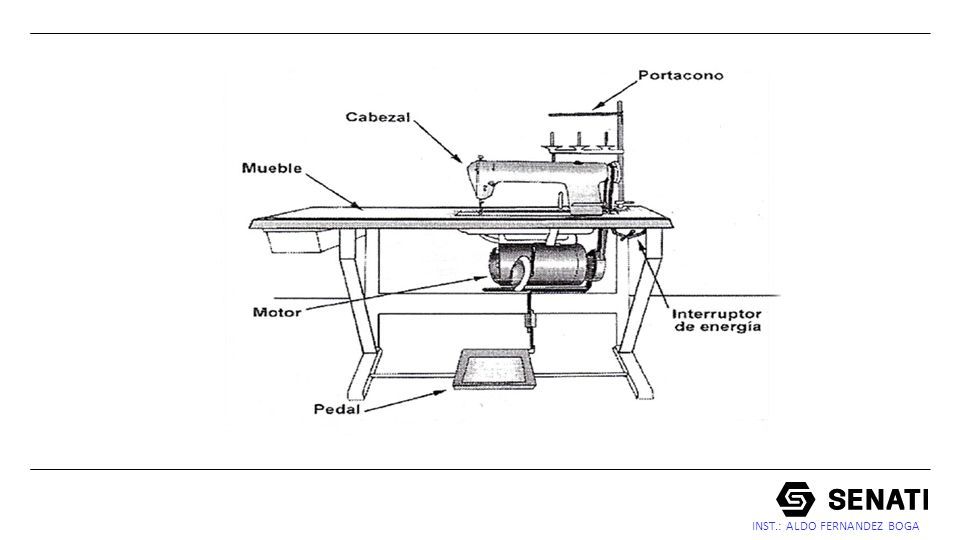

23 INST.: ALDO FERNANDEZ BOGA www.senati.edu.pe 2. PARTES Y FUNCIONES. 2.1.- CABEZAL.- Es parte importante de la máquina, pues en ella se encuentran alojadas todos los mecanismo que hacen que esta funcione correctamente sin generar problema. Este componente esta compuesto de hierro fundido. Llegando a tener un peso aproximado de 35 kilos. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

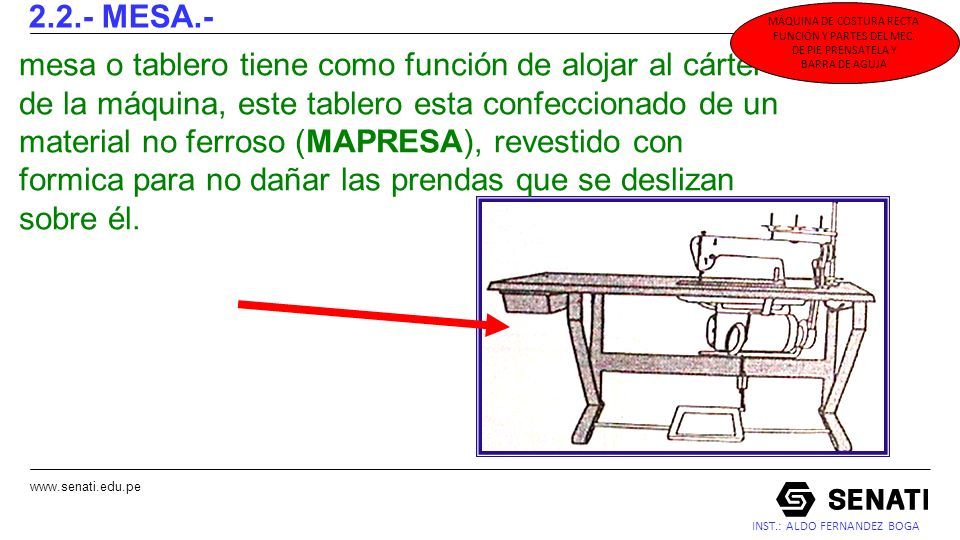

24 INST.: ALDO FERNANDEZ BOGA www.senati.edu.pe 2.2.- MESA.- mesa o tablero tiene como función de alojar al cárter de la máquina, este tablero esta confeccionado de un material no ferroso (MAPRESA), revestido con formica para no dañar las prendas que se deslizan sobre él. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

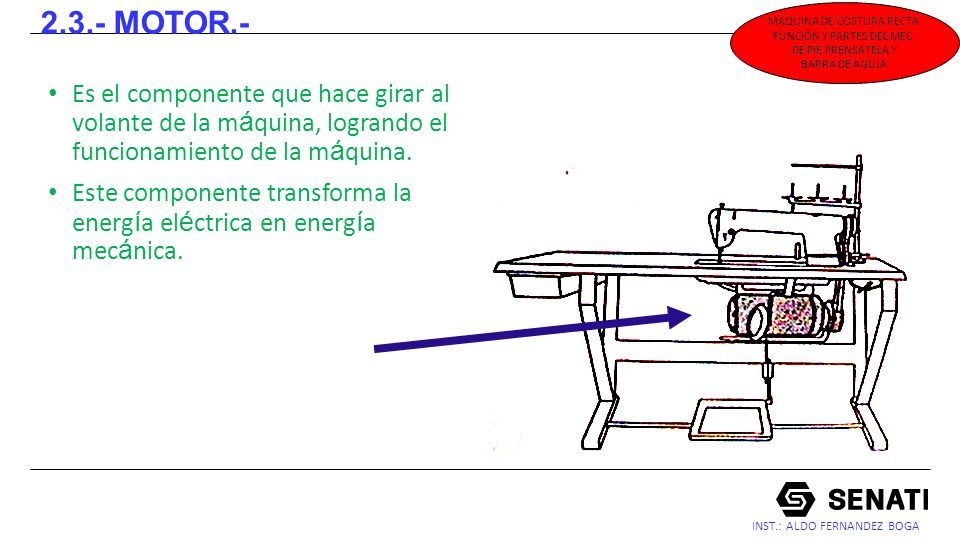

25 INST.: ALDO FERNANDEZ BOGA 2.3.- MOTOR.- Es el componente que hace girar al volante de la m á quina, logrando el funcionamiento de la m á quina. Este componente transforma la energ í a el é ctrica en energ í a mec á nica. MÁQUINA DE COSTURA RECTA FUNCIÒN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

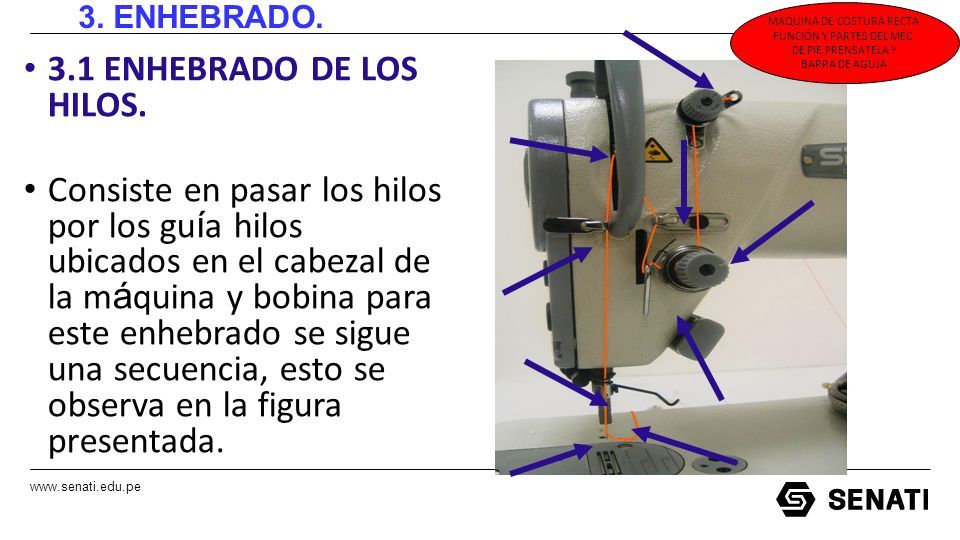

26 www.senati.edu.pe 3. ENHEBRADO. 3.1 ENHEBRADO DE LOS HILOS. Consiste en pasar los hilos por los gu í a hilos ubicados en el cabezal de la m á quina y bobina para este enhebrado se sigue una secuencia, esto se observa en la figura presentada. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

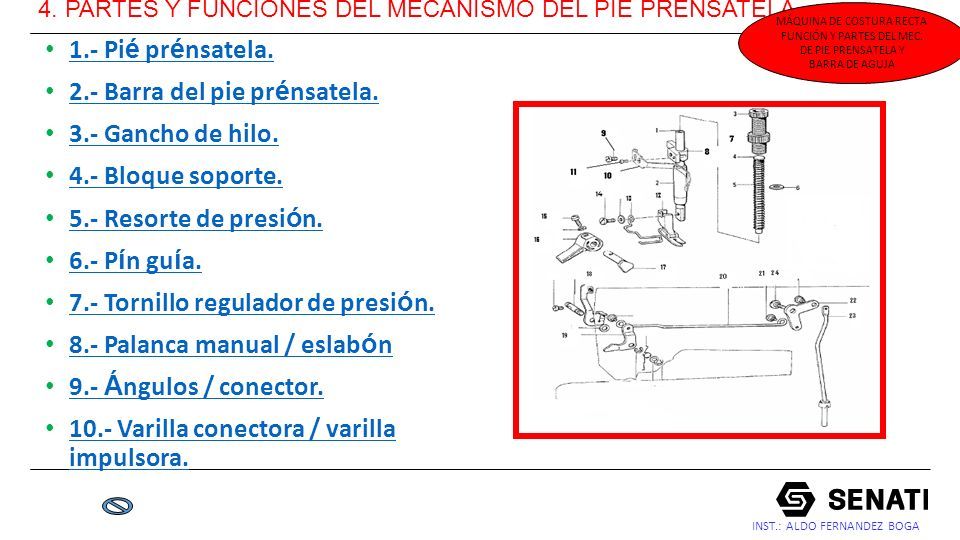

27 INST.: ALDO FERNANDEZ BOGA 4. PARTES Y FUNCIONES DEL MECANISMO DEL PIE PRÉNSATELA 1.- Pi é pr é nsatela. 1.- Pi é pr é nsatela. 2.- Barra del pie pr é nsatela. 2.- Barra del pie pr é nsatela. 3.- Gancho de hilo. 4.- Bloque soporte. 5.- Resorte de presi ó n. 5.- Resorte de presi ó n. 6.- P í n gu í a. 6.- P í n gu í a. 7.- Tornillo regulador de presi ó n. 7.- Tornillo regulador de presi ó n. 8.- Palanca manual / eslab ó n 8.- Palanca manual / eslab ó n 9.- Á ngulos / conector. 9.- Á ngulos / conector. 10.- Varilla conectora / varilla impulsora. 10.- Varilla conectora / varilla impulsora. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

28 INST.: ALDO FERNANDEZ BOGA PIE PRENSATELA Es un elemento que tiene como funci ó n de presionar la tela, a dem á s es aplicable para diferentes acabados de prendas, en pr é nsatelas encontramos varios tipos. Estos pr é nsatelas se pueden ser cambiados de acuerdo al tipo de operaciones que se va a realizar, esto se hace para facilitar y agilizar las operaciones. MÀQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

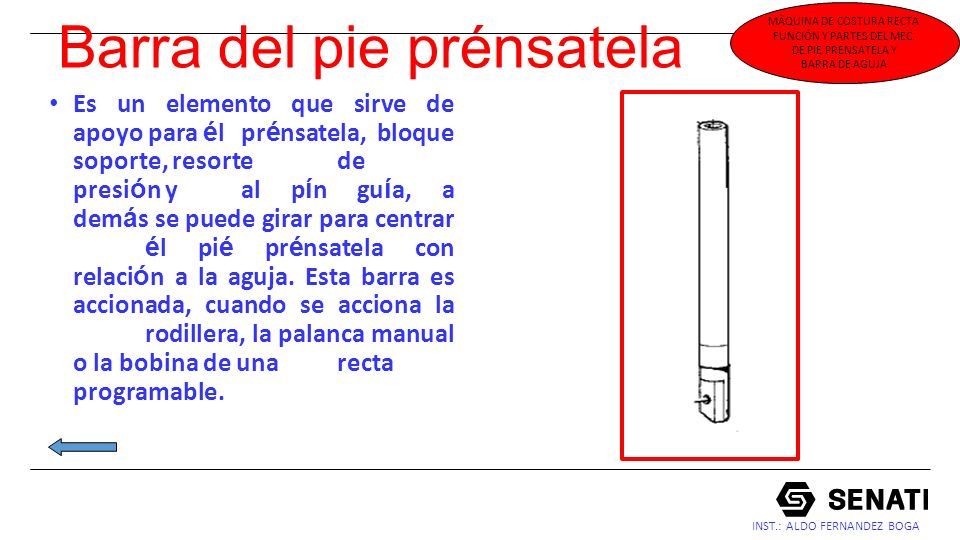

29 INST.: ALDO FERNANDEZ BOGA Barra del pie prénsatela Es un elemento que sirve de apoyo para é l pr é nsatela, bloque soporte, resorte de presi ó n y al p í n gu í a, a dem á s se puede girar para centrar é l pi é pr é nsatela con relaci ó n a la aguja. Esta barra es accionada, cuando se acciona la rodillera, la palanca manual o la bobina de una recta programable. MÀQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

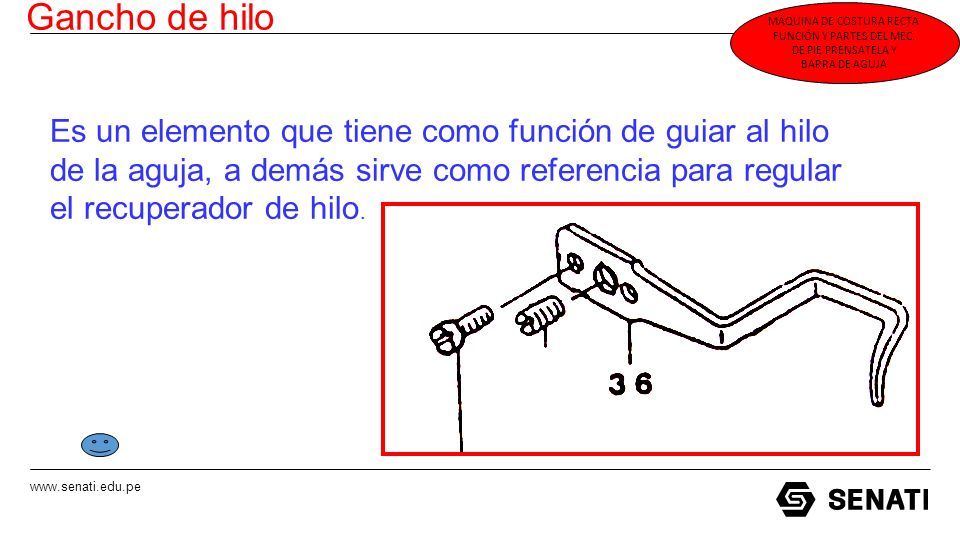

30 www.senati.edu.pe Gancho de hilo Es un elemento que tiene como función de guiar al hilo de la aguja, a demás sirve como referencia para regular el recuperador de hilo. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

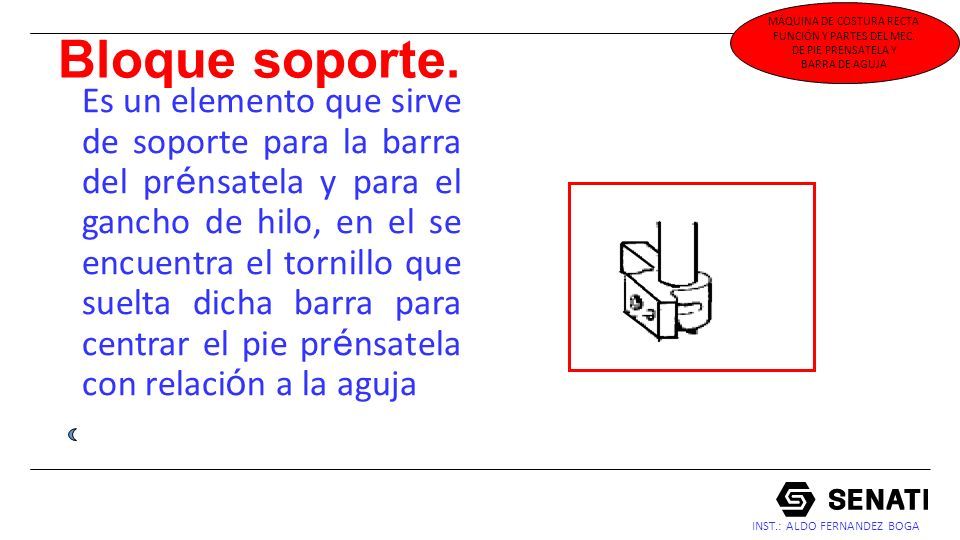

31 INST.: ALDO FERNANDEZ BOGA Bloque soporte. Es un elemento que sirve de soporte para la barra del pr é nsatela y para el gancho de hilo, en el se encuentra el tornillo que suelta dicha barra para centrar el pie pr é nsatela con relaci ó n a la aguja MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

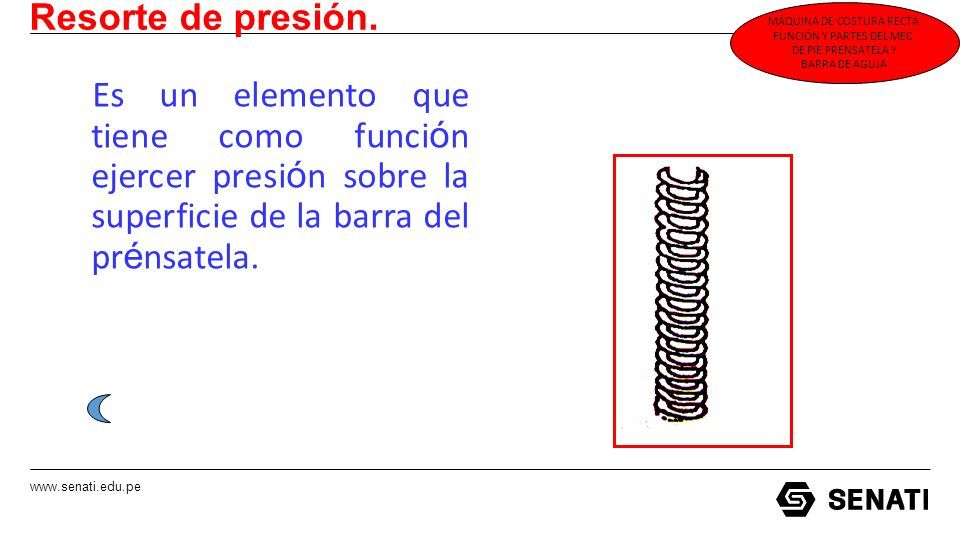

32 www.senati.edu.pe Resorte de presión. Es un elemento que tiene como funci ó n ejercer presi ó n sobre la superficie de la barra del pr é nsatela. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

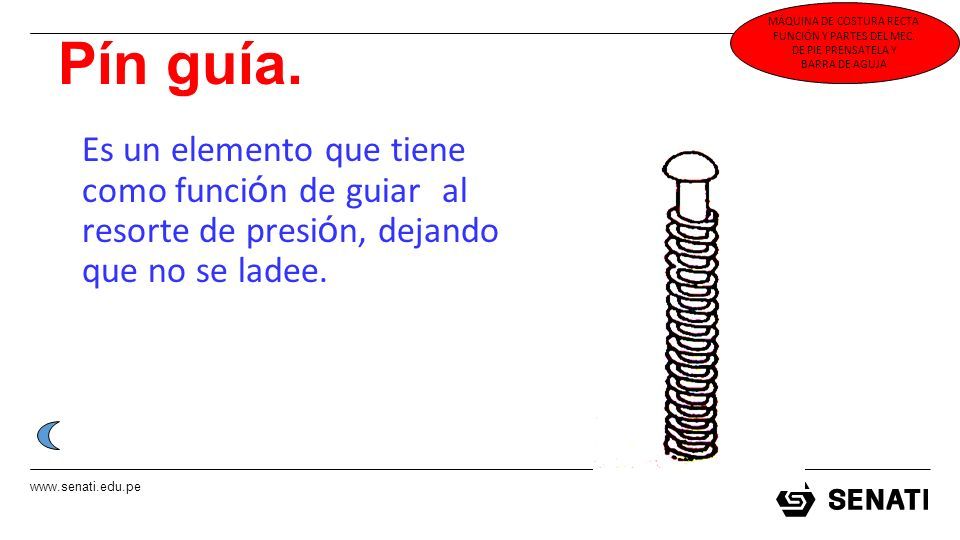

33 www.senati.edu.pe Pín guía. Es un elemento que tiene como funci ó n de guiar al resorte de presi ó n, dejando que no se ladee. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

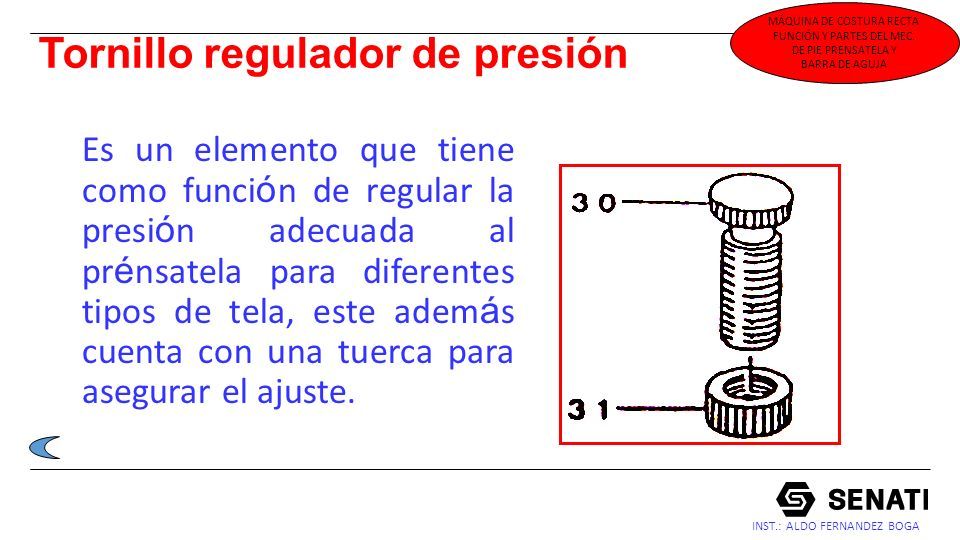

34 INST.: ALDO FERNANDEZ BOGA Tornillo regulador de presión Es un elemento que tiene como funci ó n de regular la presi ó n adecuada al pr é nsatela para diferentes tipos de tela, este adem á s cuenta con una tuerca para asegurar el ajuste. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

35 INST.: ALDO FERNANDEZ BOGA Palanca manual / eslabón Es un elemento grupal que tiene como funci ó n levantar é l pr é nsatela cuando se accione manualmente a 90 grados, adem á s cuenta con un reten para no dejar salir el aceite. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

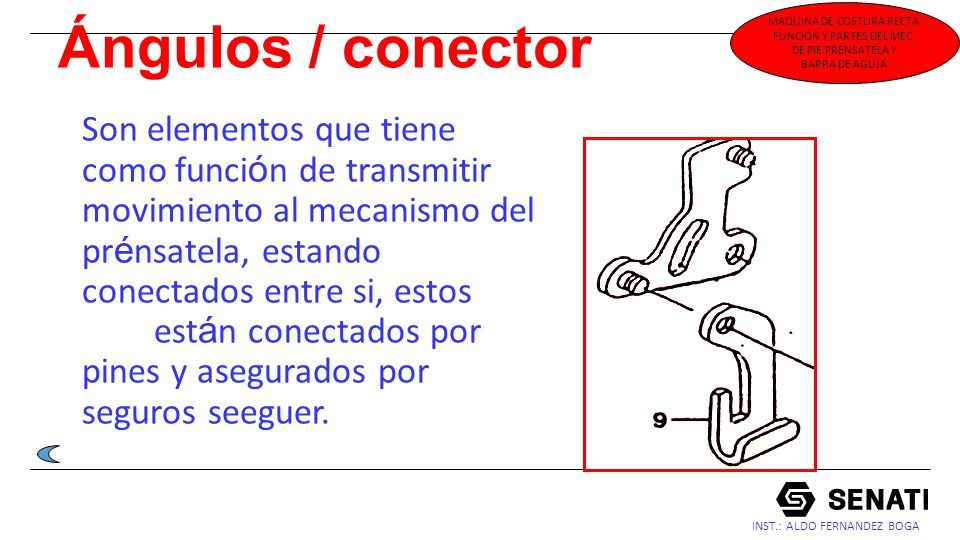

36 INST.: ALDO FERNANDEZ BOGA Ángulos / conector Son elementos que tiene como funci ó n de transmitir movimiento al mecanismo del pr é nsatela, estando conectados entre si, estos est á n conectados por pines y asegurados por seguros seeguer. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

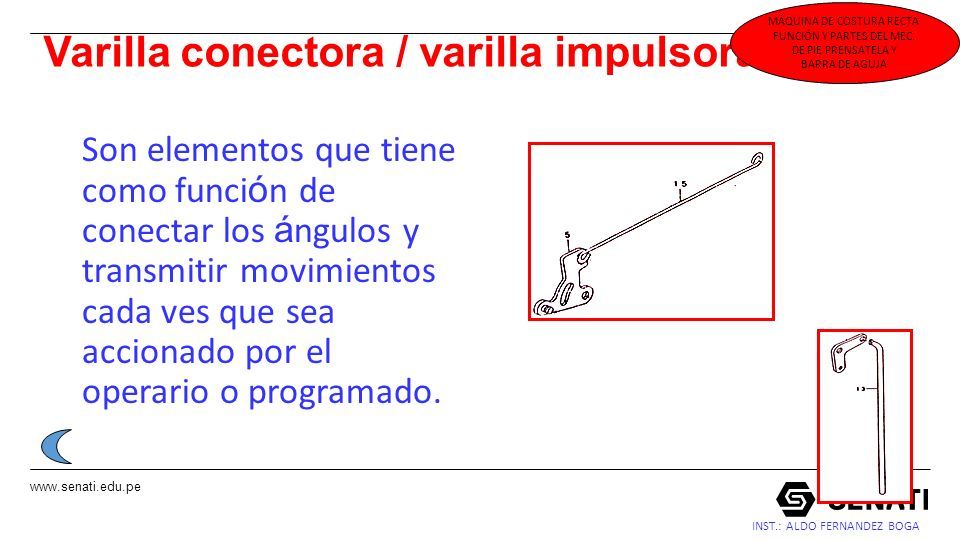

37 INST.: ALDO FERNANDEZ BOGA www.senati.edu.pe Varilla conectora / varilla impulsora Son elementos que tiene como funci ó n de conectar los á ngulos y transmitir movimientos cada ves que sea accionado por el operario o programado. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

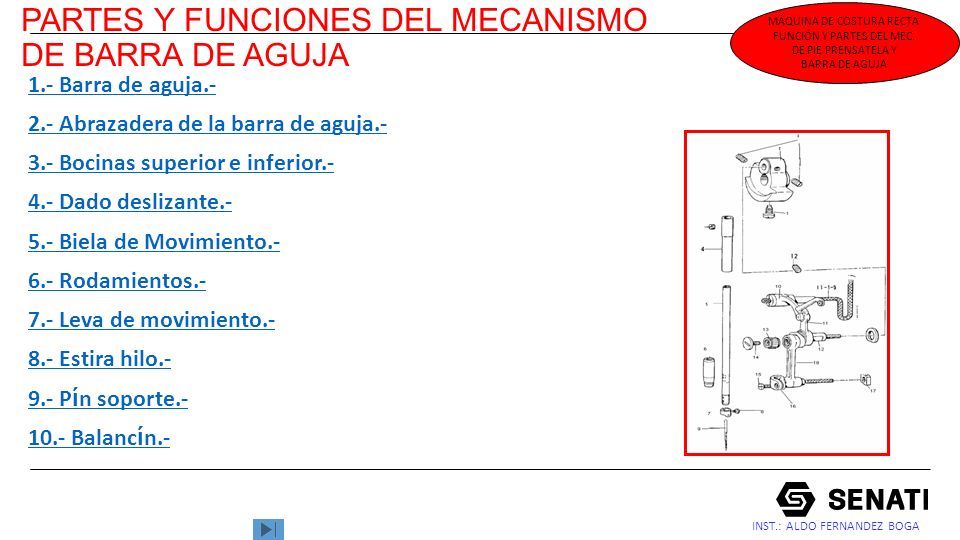

38 INST.: ALDO FERNANDEZ BOGA PARTES Y FUNCIONES DEL MECANISMO DE BARRA DE AGUJA 1.- Barra de aguja.- 2.- Abrazadera de la barra de aguja.- 3.- Bocinas superior e inferior.- 4.- Dado deslizante.- 5.- Biela de Movimiento.- 6.- Rodamientos.- 7.- Leva de movimiento.- 8.- Estira hilo.- 9.- P í n soporte.- 10.- Balanc í n.- MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

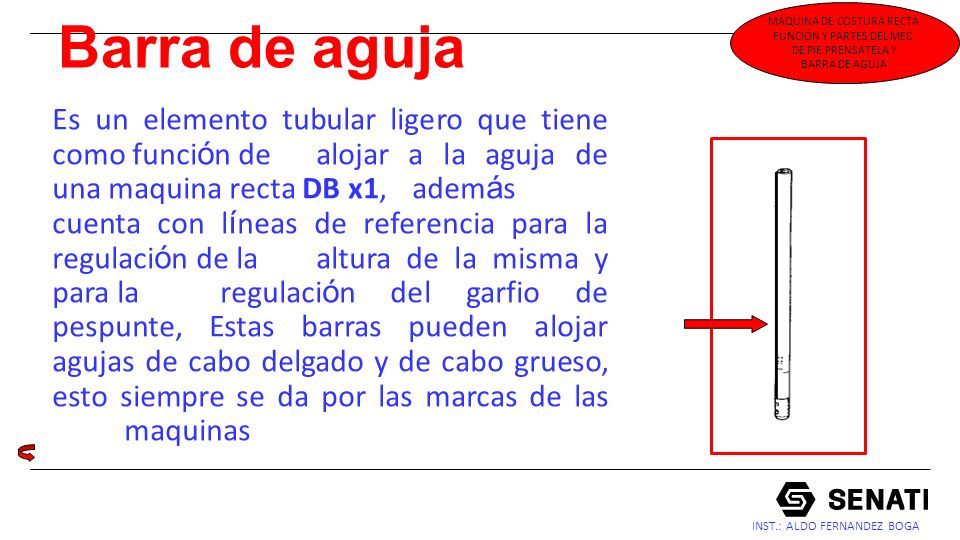

39 INST.: ALDO FERNANDEZ BOGA Barra de aguja Es un elemento tubular ligero que tiene como funci ó n de alojar a la aguja de una maquina recta DB x1, adem á s cuenta con l í neas de referencia para la regulaci ó n de la altura de la misma y para la regulaci ó n del garfio de pespunte, Estas barras pueden alojar agujas de cabo delgado y de cabo grueso, esto siempre se da por las marcas de las maquinas MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

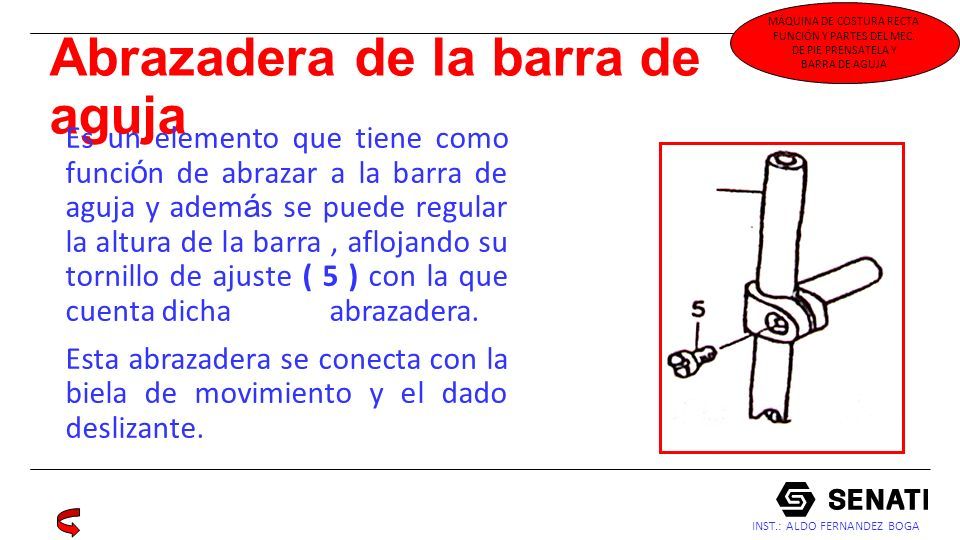

40 INST.: ALDO FERNANDEZ BOGA Abrazadera de la barra de aguja Es un elemento que tiene como funci ó n de abrazar a la barra de aguja y adem á s se puede regular la altura de la barra, aflojando su tornillo de ajuste ( 5 ) con la que cuenta dicha abrazadera. Esta abrazadera se conecta con la biela de movimiento y el dado deslizante. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

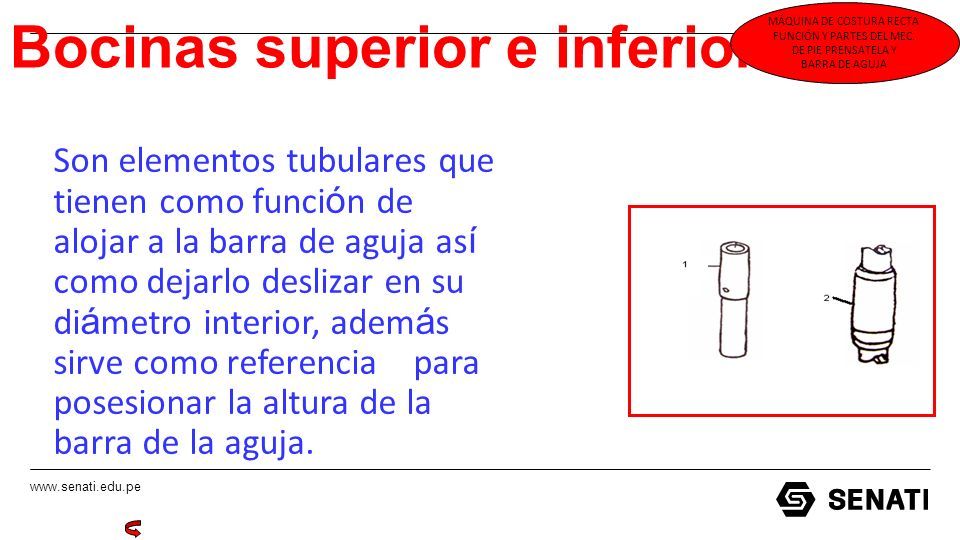

41 www.senati.edu.pe Bocinas superior e inferior Son elementos tubulares que tienen como funci ó n de alojar a la barra de aguja as í como dejarlo deslizar en su di á metro interior, adem á s sirve como referencia para posesionar la altura de la barra de la aguja. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

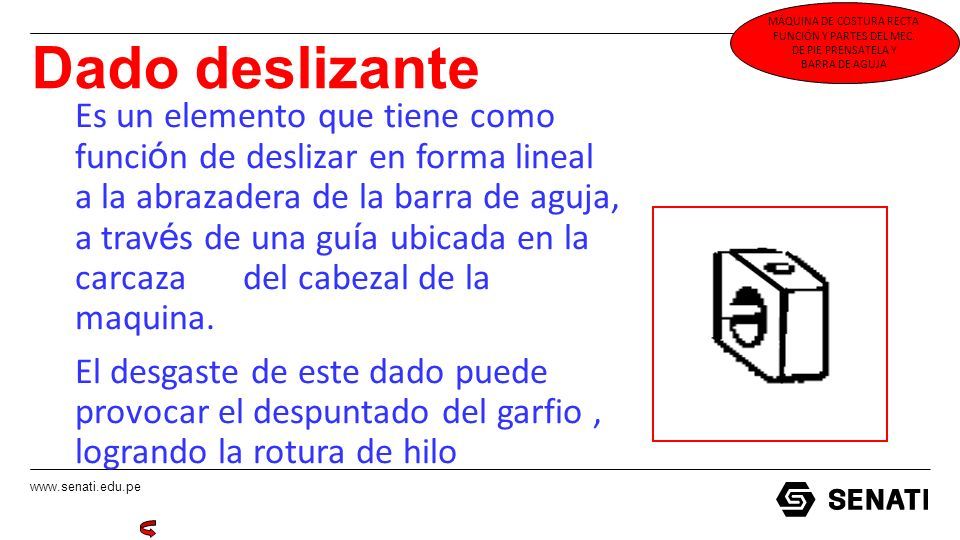

42 www.senati.edu.pe Dado deslizante Es un elemento que tiene como funci ó n de deslizar en forma lineal a la abrazadera de la barra de aguja, a trav é s de una gu í a ubicada en la carcaza del cabezal de la maquina. El desgaste de este dado puede provocar el despuntado del garfio, logrando la rotura de hilo MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

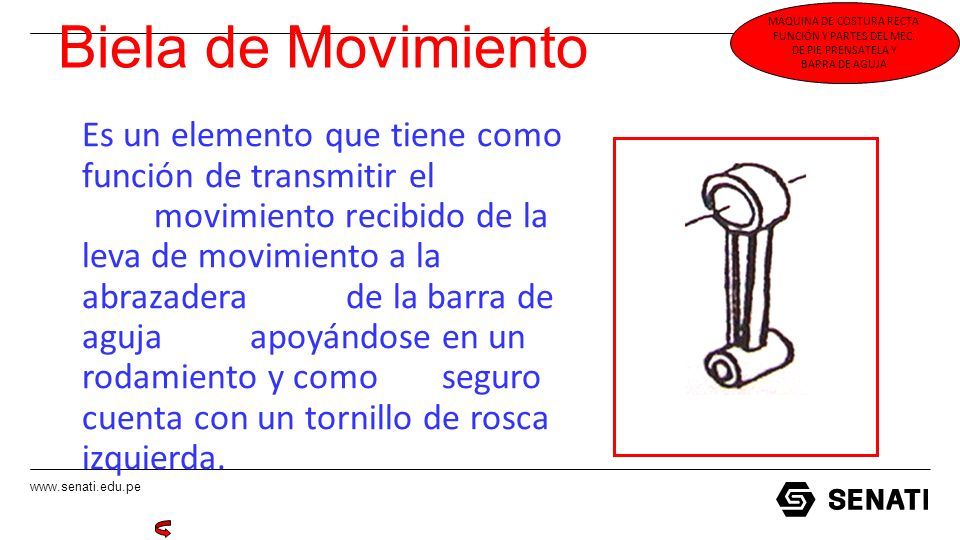

43 www.senati.edu.pe Biela de Movimiento Es un elemento que tiene como función de transmitir el movimiento recibido de la leva de movimiento a la abrazadera de la barra de aguja apoyándose en un rodamiento y como seguro cuenta con un tornillo de rosca izquierda. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

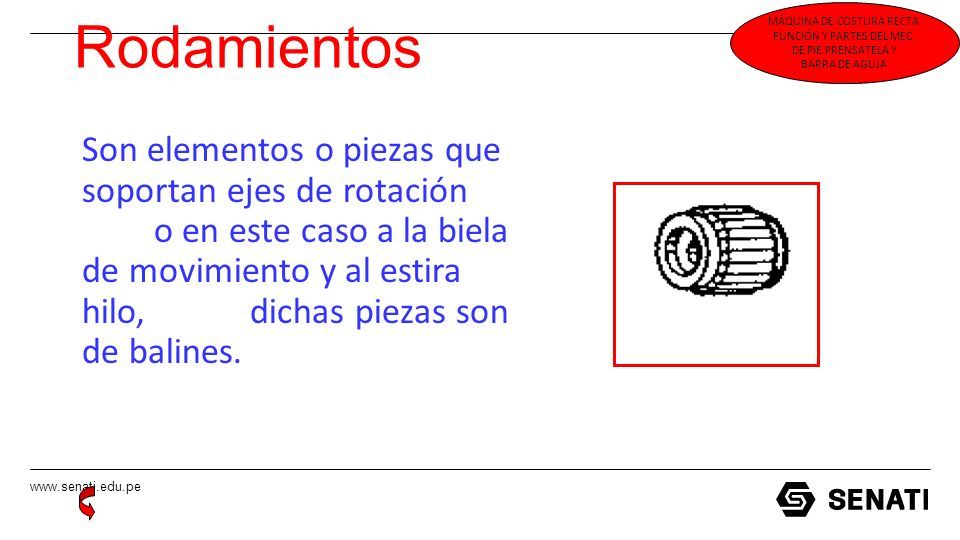

44 www.senati.edu.pe Rodamientos Son elementos o piezas que soportan ejes de rotación o en este caso a la biela de movimiento y al estira hilo, dichas piezas son de balines. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

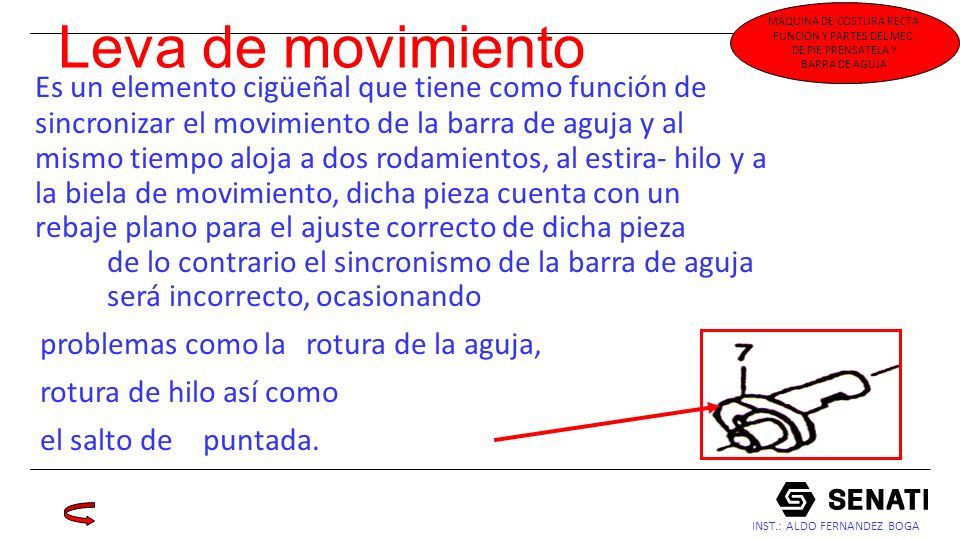

45 INST.: ALDO FERNANDEZ BOGA Leva de movimiento Es un elemento cigüeñal que tiene como función de sincronizar el movimiento de la barra de aguja y al mismo tiempo aloja a dos rodamientos, al estira- hilo y a la biela de movimiento, dicha pieza cuenta con un rebaje plano para el ajuste correcto de dicha pieza de lo contrario el sincronismo de la barra de aguja será incorrecto, ocasionando problemas como la rotura de la aguja, rotura de hilo así como el salto de puntada. MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

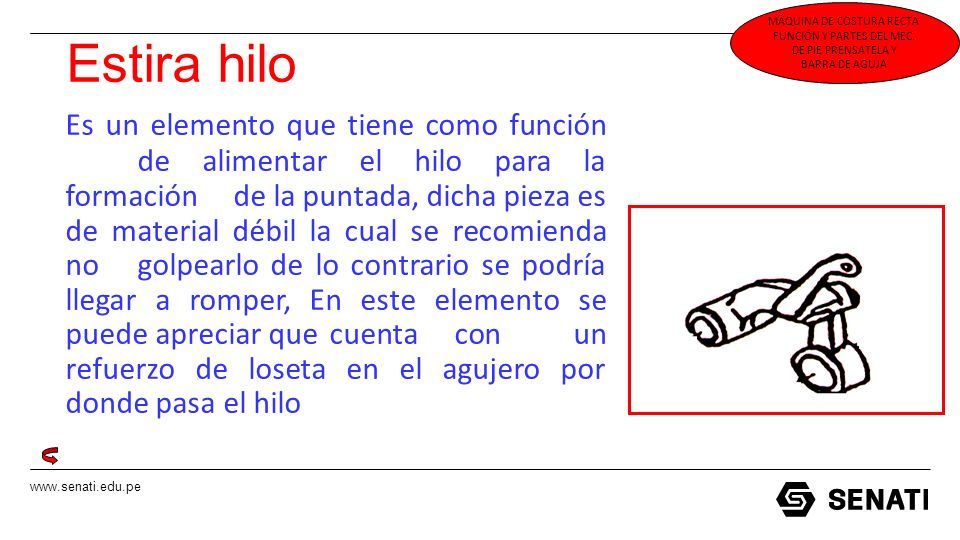

46 www.senati.edu.pe Estira hilo Es un elemento que tiene como función de alimentar el hilo para la formación de la puntada, dicha pieza es de material débil la cual se recomienda no golpearlo de lo contrario se podría llegar a romper, En este elemento se puede apreciar que cuenta con un refuerzo de loseta en el agujero por donde pasa el hilo MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

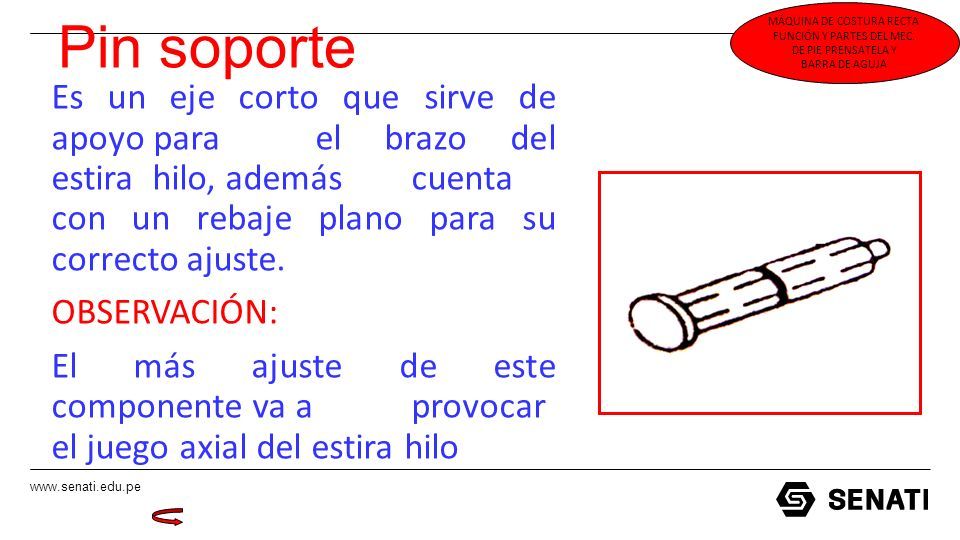

47 www.senati.edu.pe Pin soporte Es un eje corto que sirve de apoyo para el brazo del estira hilo, además cuenta con un rebaje plano para su correcto ajuste. OBSERVACIÓN: El más ajuste de este componente va a provocar el juego axial del estira hilo MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

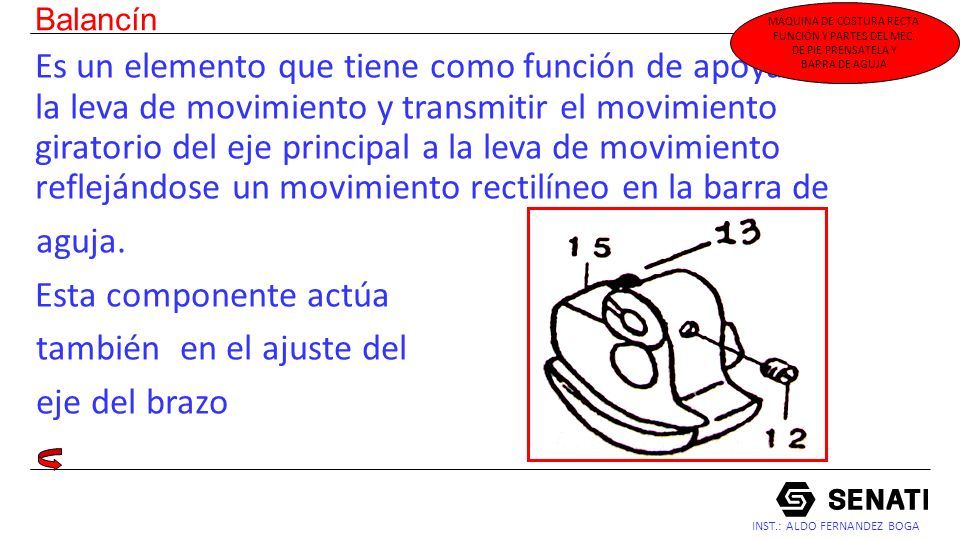

48 INST.: ALDO FERNANDEZ BOGA Balancín Es un elemento que tiene como función de apoyar a la leva de movimiento y transmitir el movimiento giratorio del eje principal a la leva de movimiento reflejándose un movimiento rectilíneo en la barra de aguja. Esta componente actúa también en el ajuste del eje del brazo MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

49 INST.: ALDO FERNANDEZ BOGA

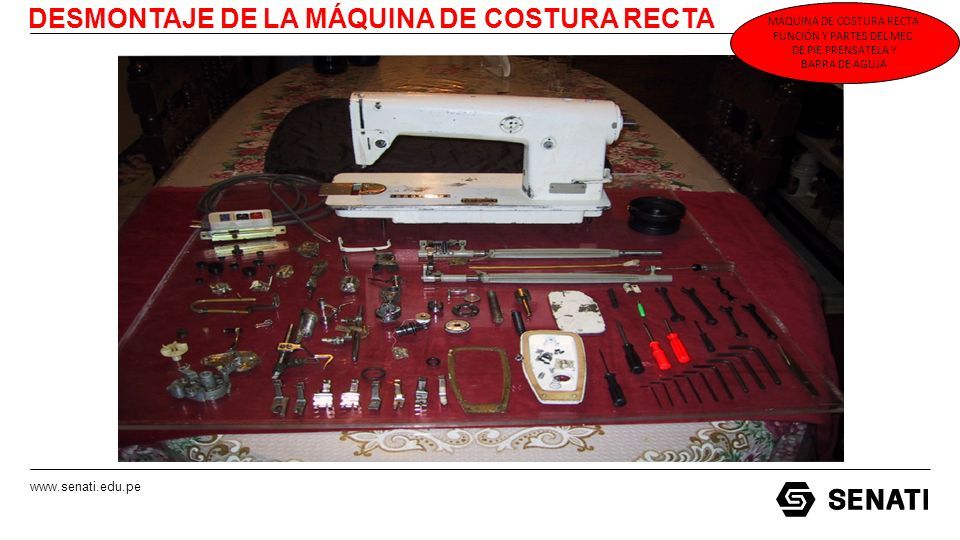

50 www.senati.edu.pe DESMONTAJE DE LA MÁQUINA DE COSTURA RECTA MÁQUINA DE COSTURA RECTA FUNCIÓN Y PARTES DEL MEC. DE PIE PRENSATELA Y BARRA DE AGUJA

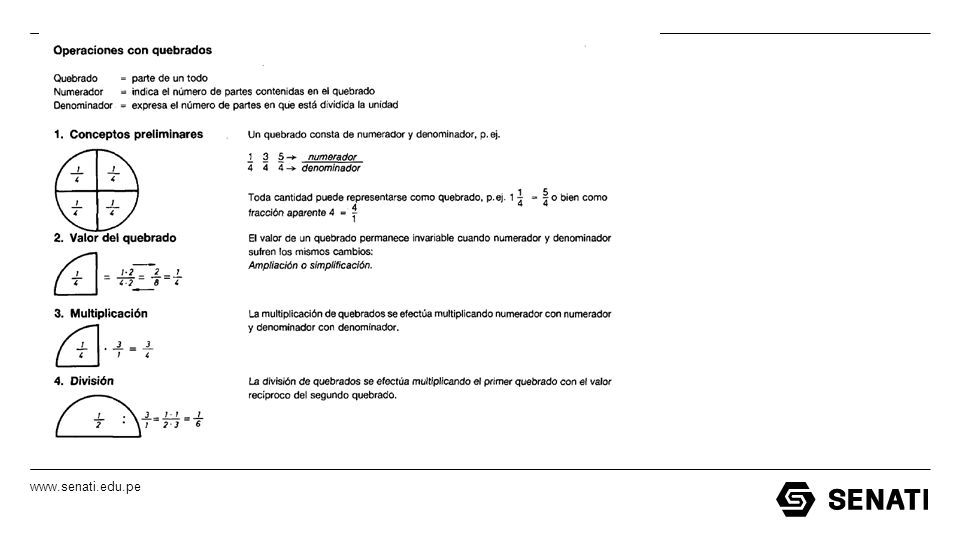

51 www.senati.edu.pe

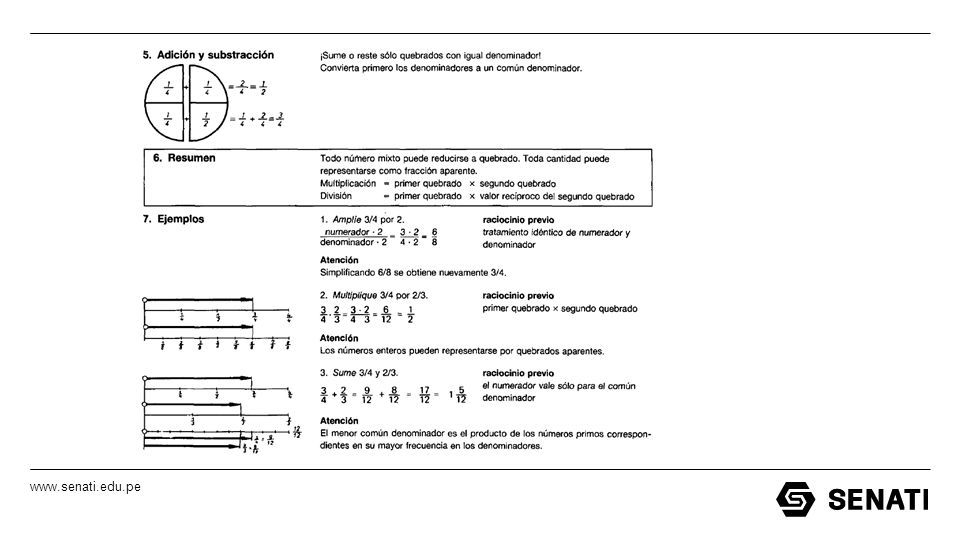

52

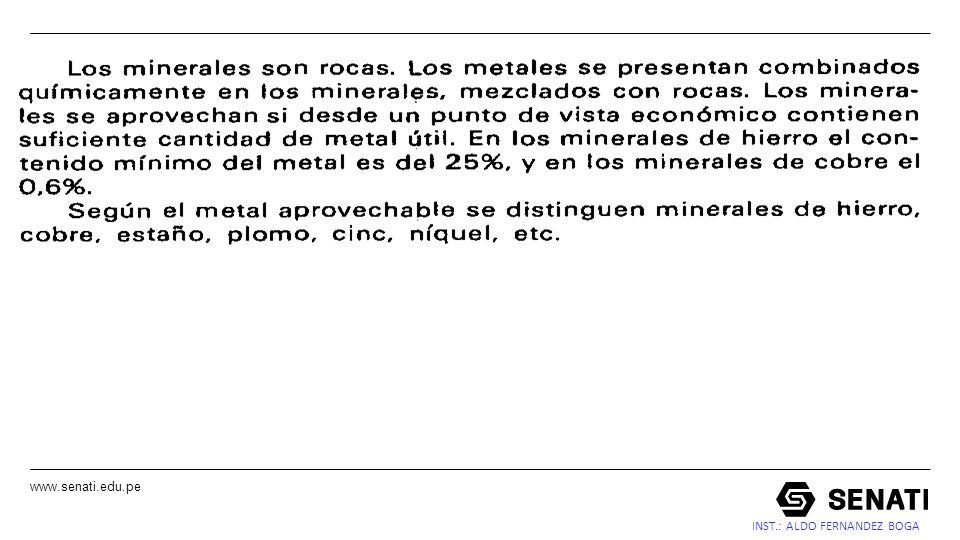

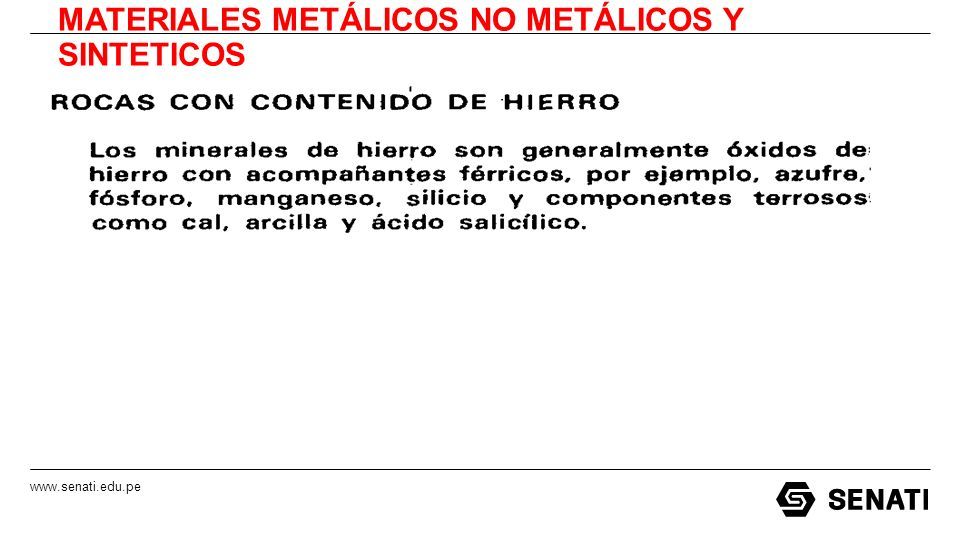

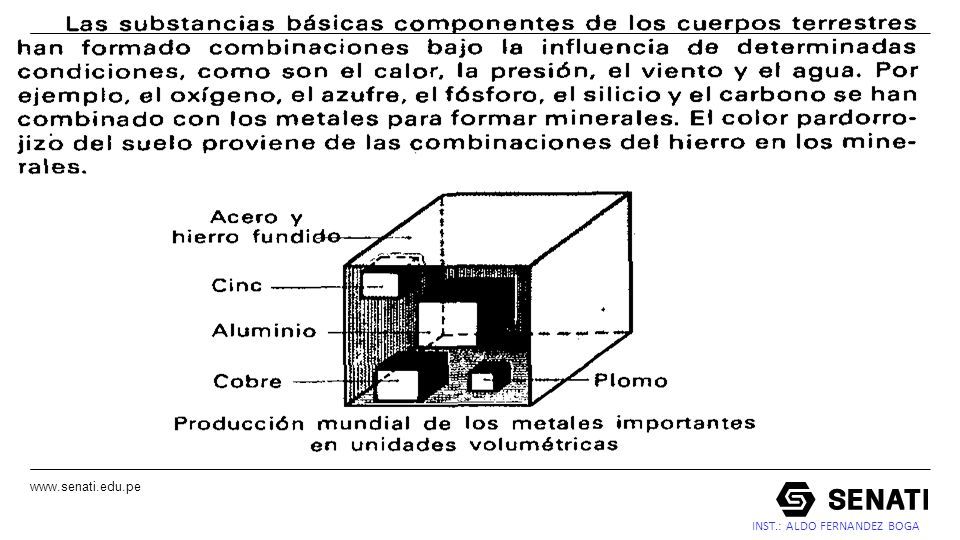

53 MATERIALES METÁLICOS NO METÁLICOS Y SINTETICOS

54 INST.: ALDO FERNANDEZ BOGA www.senati.edu.pe

55 INST.: ALDO FERNANDEZ BOGA www.senati.edu.pe

56 INST.: ALDO FERNANDEZ BOGA www.senati.edu.pe
