Mecanizado en Fresadora de Control Numérico Computarizado Ing. Gildardo Velázquez Martínez.

Presentación del tema: "Mecanizado en Fresadora de Control Numérico Computarizado Ing. Gildardo Velázquez Martínez."— Transcripción de la presentación:

1 Mecanizado en Fresadora de Control Numérico Computarizado Ing. Gildardo Velázquez Martínez

2 Mecanizado en Fresadora por Control Numerico Computarizado. Descripción de los principios de funcionamiento del CNC para Fresadora.

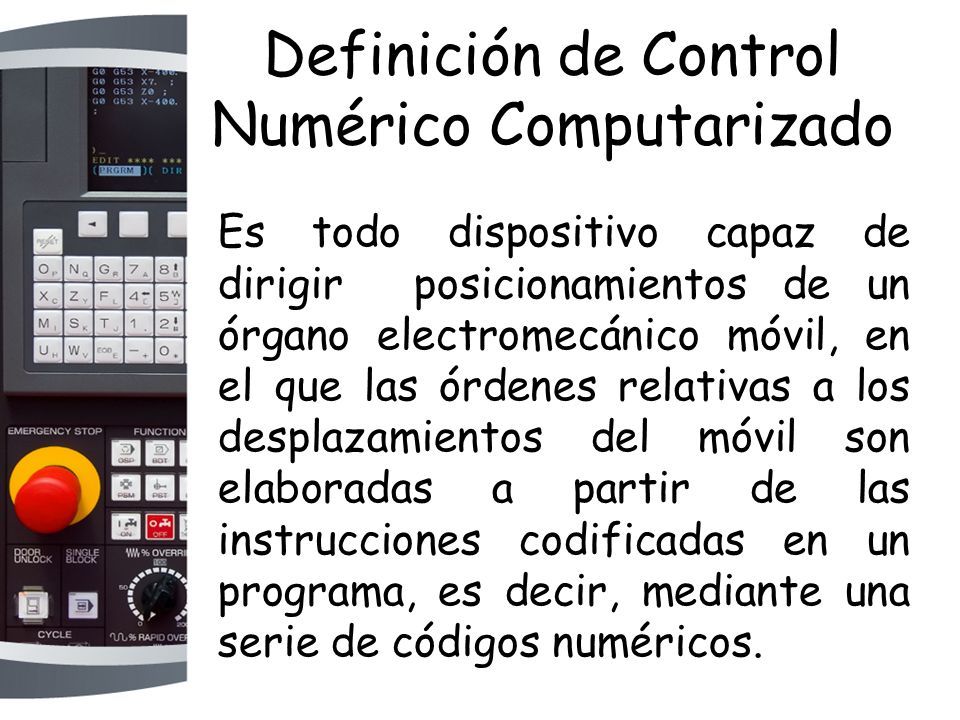

3 Definición de Control Numérico Computarizado Es todo dispositivo capaz de dirigir posicionamientos de un órgano electromecánico móvil, en el que las órdenes relativas a los desplazamientos del móvil son elaboradas a partir de las instrucciones codificadas en un programa, es decir, mediante una serie de códigos numéricos.

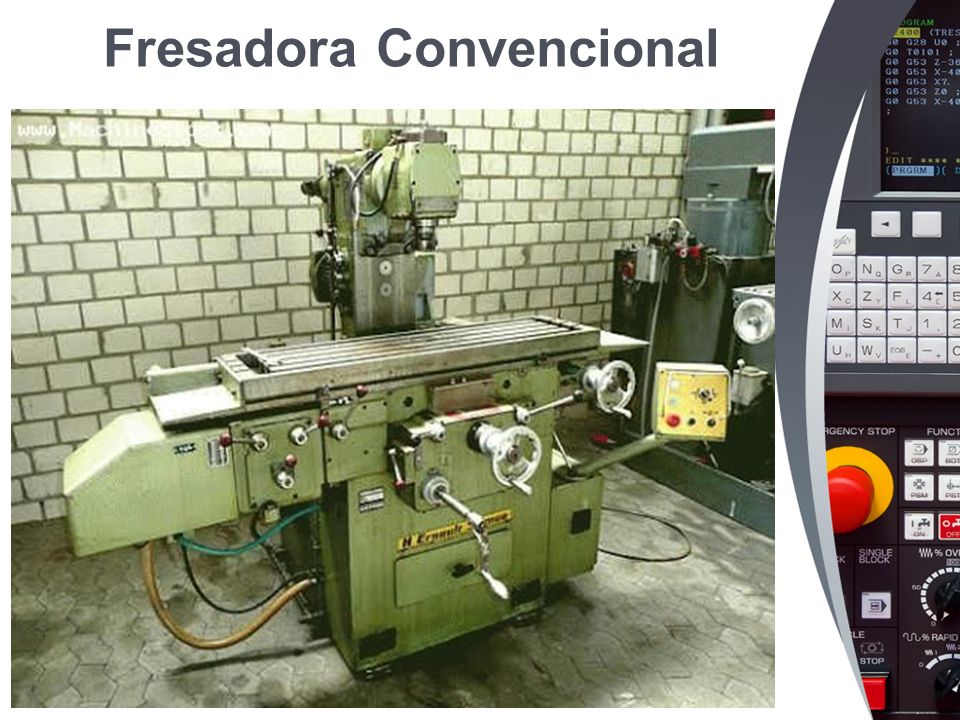

4 Fresadora Convencional

5 Fresadora de C.N.C.

6 Diferencias entre Fresadora C.N.C. y Convencional Fresadora C.N.C.Fresadora Convencional Programa de Mecanizado Operación Manual ControladorNo tiene Pantalla o monitorNo tiene Teclado ó tutorAlgunos modelos No tienePalancas Motor paso a pasoMotor convencional Instalación neumáticaNo requiere

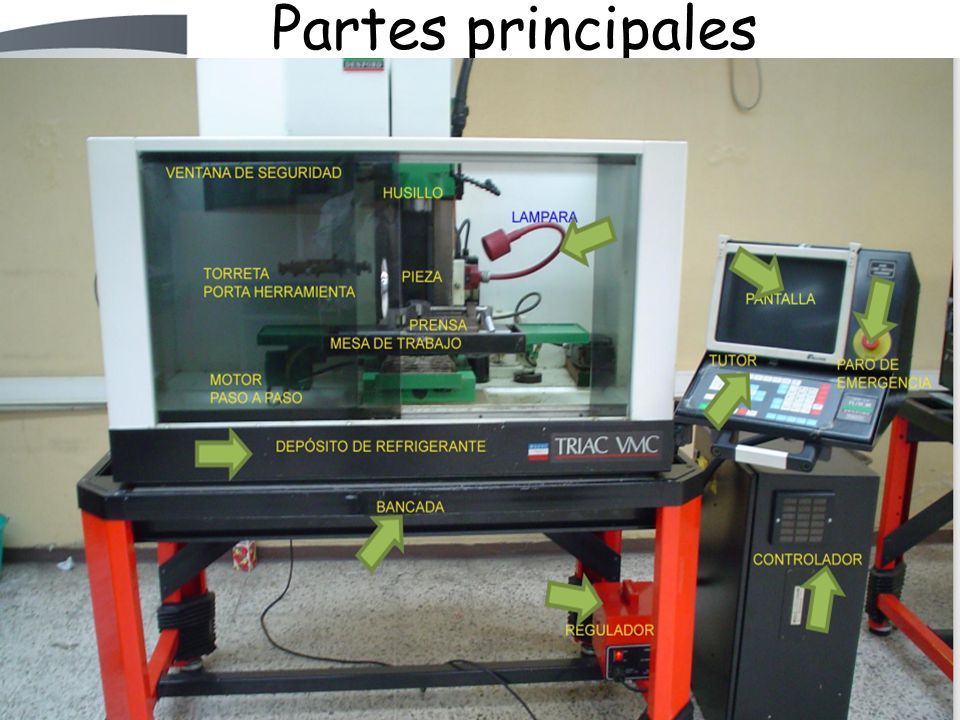

7 Partes principales

8 Códigos “G”Códigos “ M “Códigos Auxiliares G00Avance rápidoM03Giro del husilloFVelocidad de avance mm/min. G01Avance con corteM05Detener el giro del husillo SNúmero de rpm. G02Radio sentido horario M06Cambio de herramienta RRadio G03Radio sentido anti-horario M08Activar la bomba del refrigerante. [BilletMedidas de la pieza G21Sistema métricoM09Desactivar la bomba del refrigerante. [TooldefDefinición de la herramienta G28Cero máquina o home. M24Soltar herramientaTNúmero de la herramienta G90Sistema AbsolutoM25Sujetar herramienta DDiámetro de la herramienta G91Sistema Incremental M30Fin del programa.X,Y,ZEjes

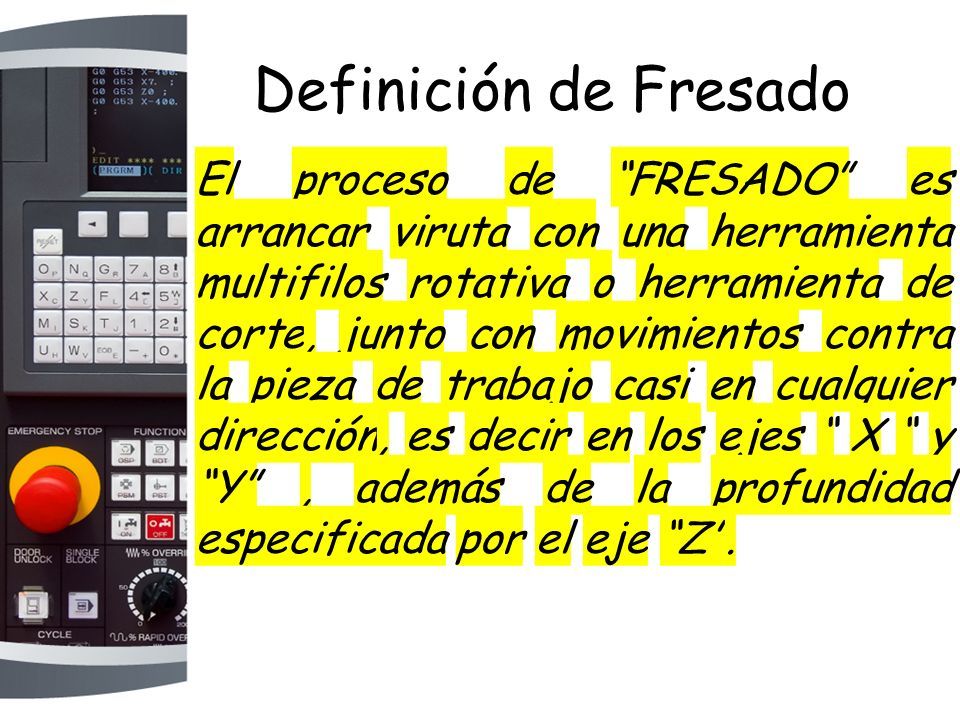

9 Definición de Fresado El proceso de “FRESADO” es arrancar viruta con una herramienta multifilos rotativa o herramienta de corte, junto con movimientos contra la pieza de trabajo casi en cualquier dirección, es decir en los ejes “ X “ y “Y”, además de la profundidad especificada por el eje “Z”.

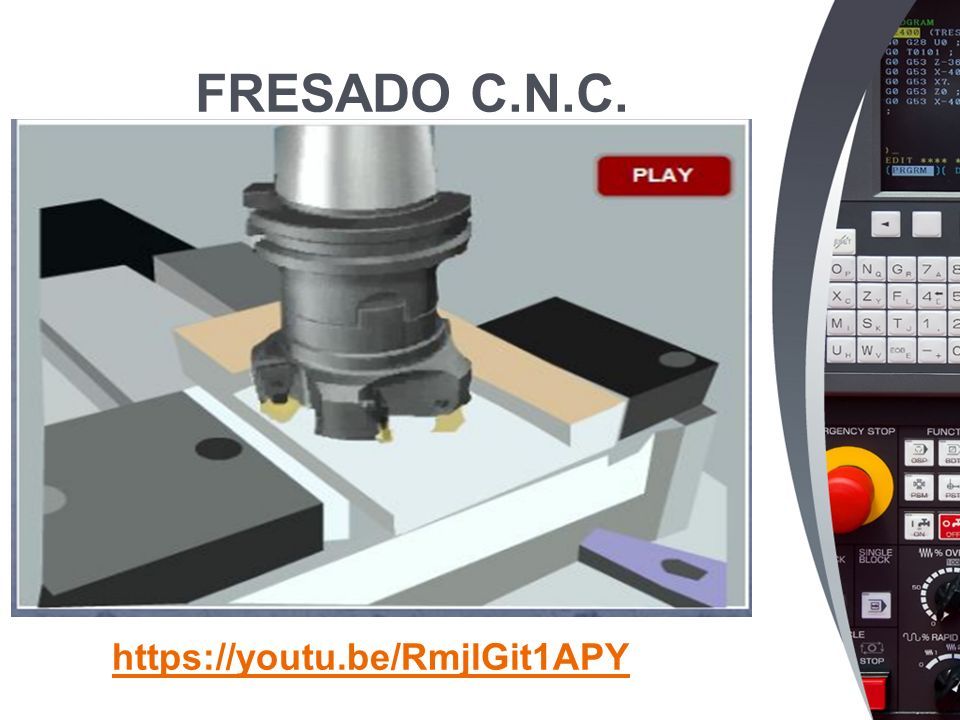

10 FRESADO C.N.C. https://youtu.be/RmjlGit1APY

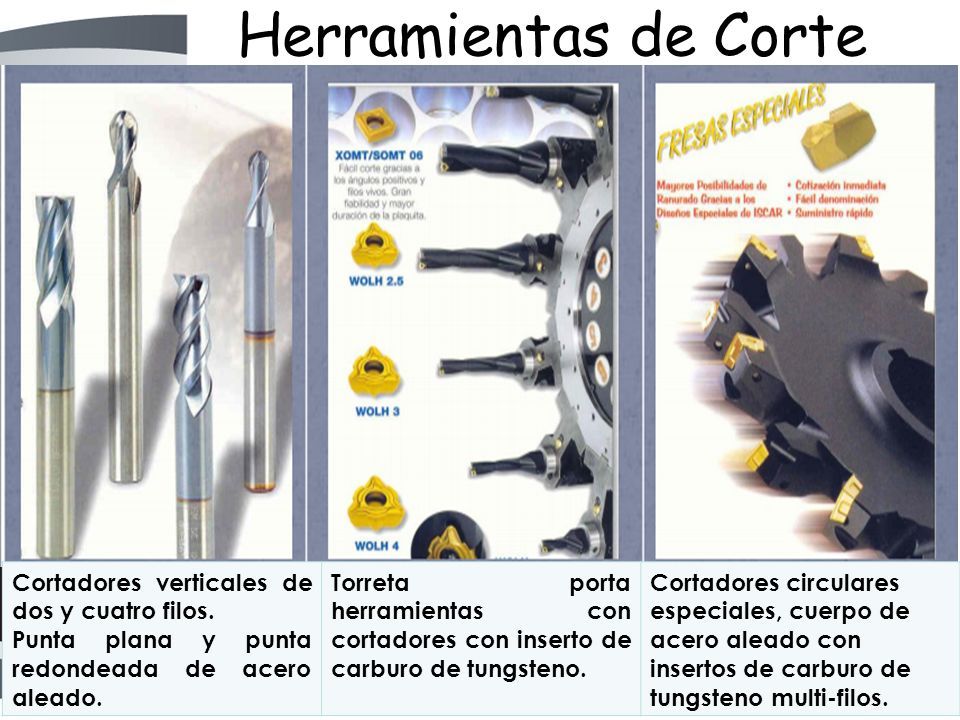

11 Herramientas de Corte Cortadores verticales de dos y cuatro filos. Punta plana y punta redondeada de acero aleado. Torreta porta herramientas con cortadores con inserto de carburo de tungsteno. Cortadores circulares especiales, cuerpo de acero aleado con insertos de carburo de tungsteno multi-filos.

12 Características funcionales y Operativas del Software de Fresadora de C.N.C.

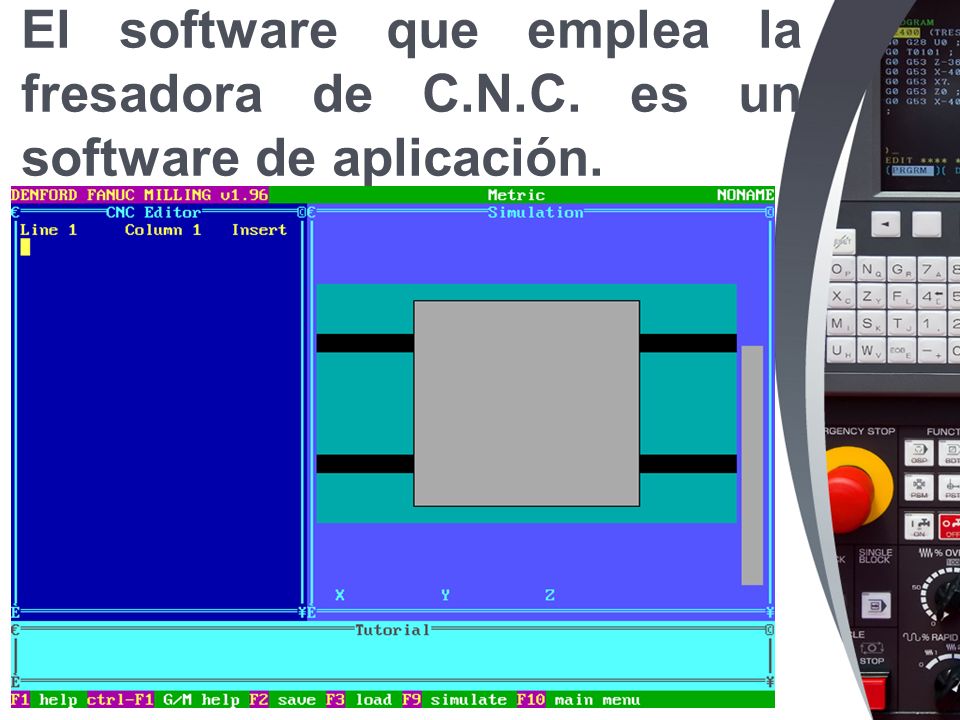

13 El software que emplea la fresadora de C.N.C. es un software de aplicación.

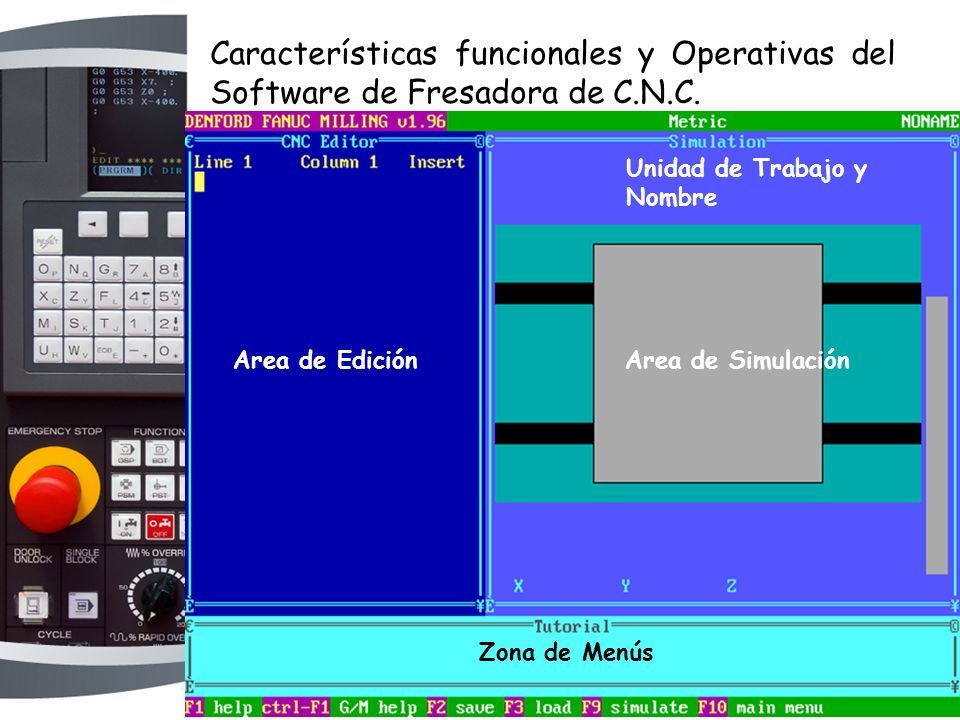

14 Características funcionales y Operativas del Software de Fresadora de C.N.C. Area de Edición Unidad de Trabajo y Nombre Zona de Menús Area de Simulación

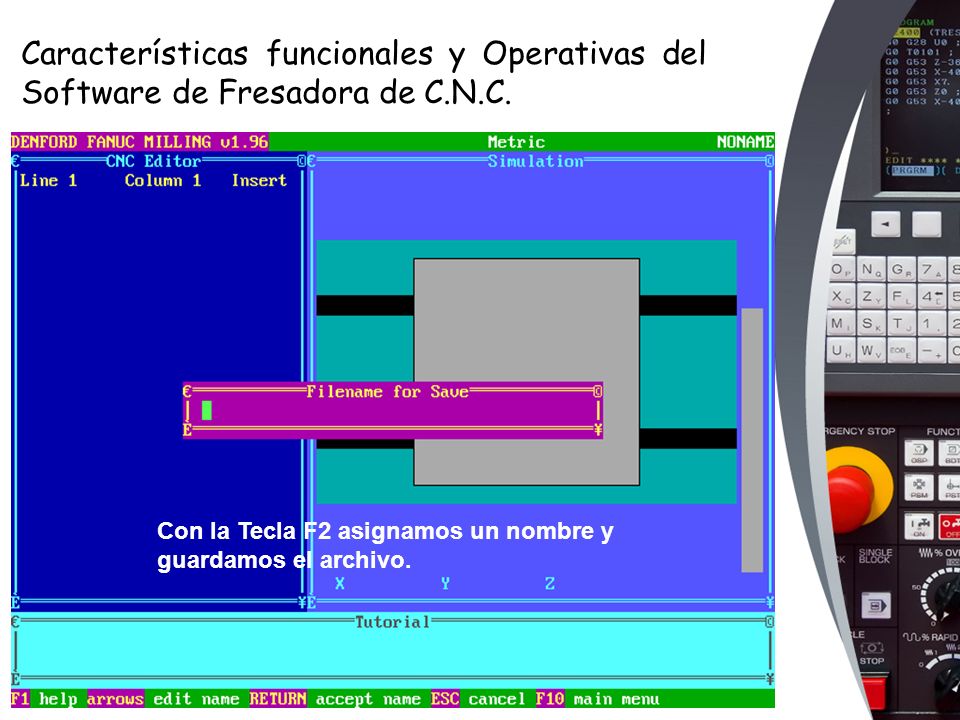

15 Características funcionales y Operativas del Software de Fresadora de C.N.C. Con la Tecla F2 asignamos un nombre y guardamos el archivo.

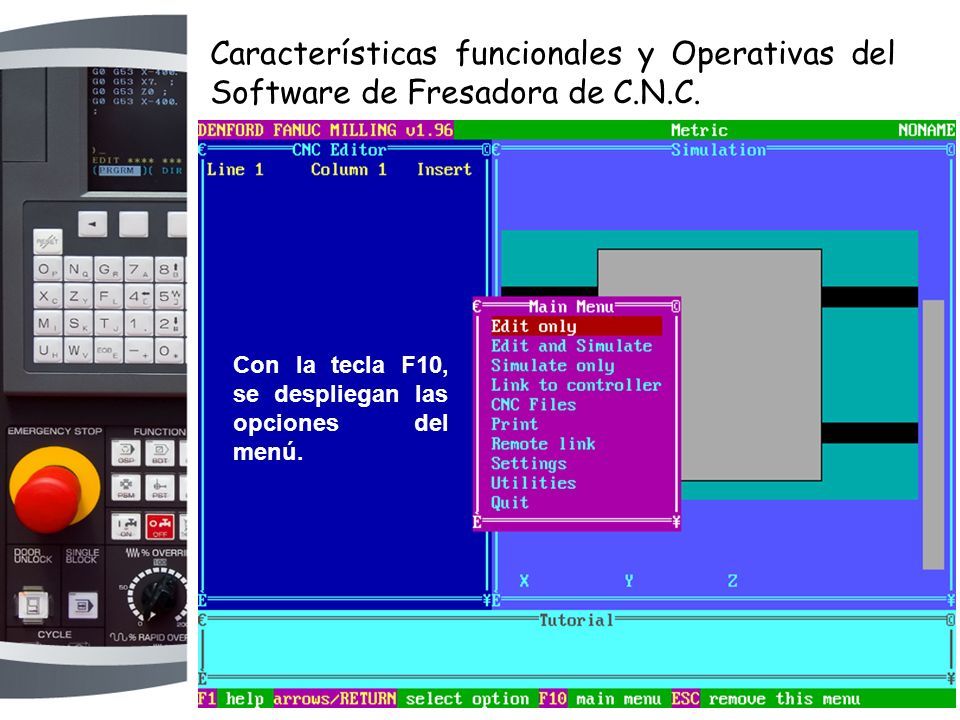

16 Características funcionales y Operativas del Software de Fresadora de C.N.C. Unidad de Trabajo y Nombre Con la tecla F10, se despliegan las opciones del menú.

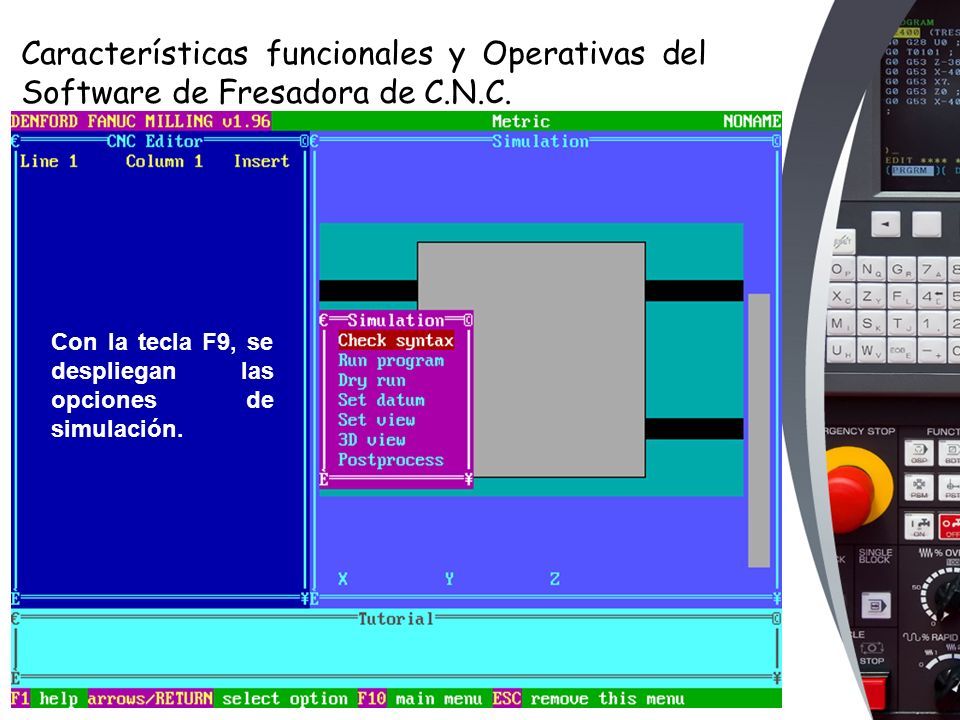

17 Características funcionales y Operativas del Software de Fresadora de C.N.C. Con la Tecla F2 asignamos un nombre y guardamos el archivo. Con la tecla F9, se despliegan las opciones de simulación.

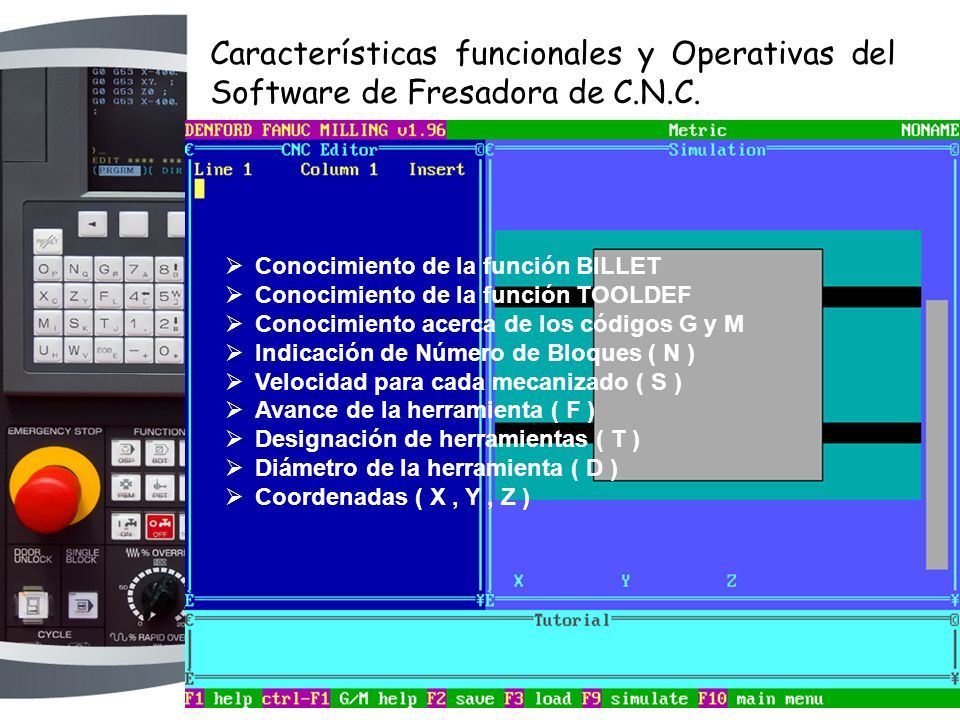

18 Características funcionales y Operativas del Software de Fresadora de C.N.C. Unidad de Trabajo y Nombre Con la tecla F10, se despliegan las opciones del menú.  Conocimiento de la función BILLET  Conocimiento de la función TOOLDEF  Conocimiento acerca de los códigos G y M  Indicación de Número de Bloques ( N )  Velocidad para cada mecanizado ( S )  Avance de la herramienta ( F )  Designación de herramientas ( T )  Diámetro de la herramienta ( D )  Coordenadas ( X, Y, Z )

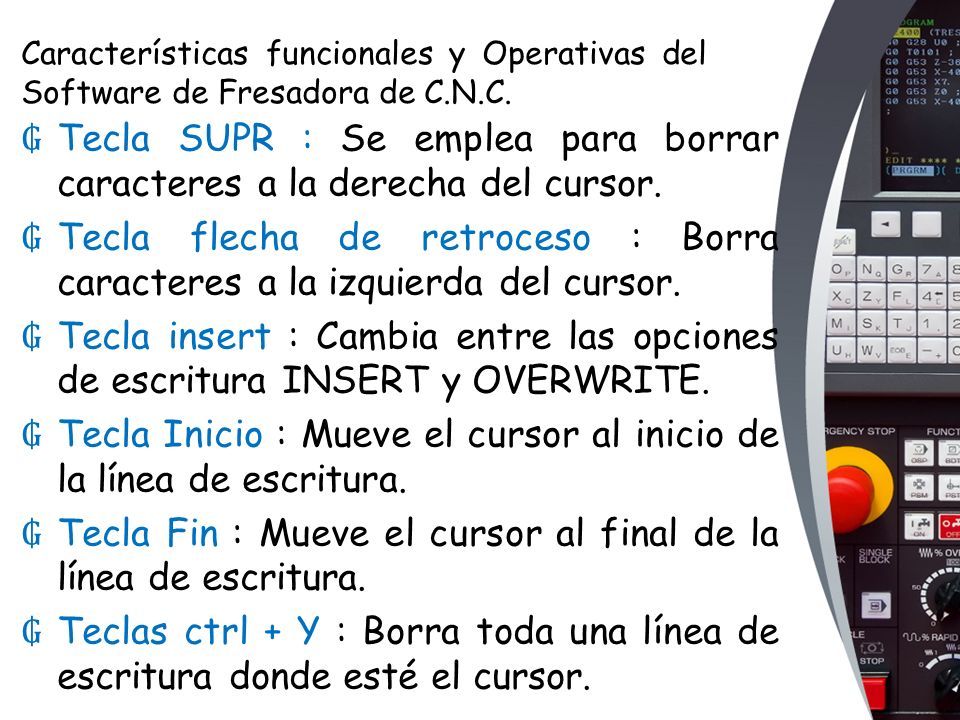

19 Características funcionales y Operativas del Software de Fresadora de C.N.C. Con la Tecla F2 asignamos un nombre y guardamos el archivo. Con la tecla F9, se despliegan las opciones de simulación.  Tecla SUPR : Se emplea para borrar caracteres a la derecha del cursor.  Tecla flecha de retroceso : Borra caracteres a la izquierda del cursor.  Tecla insert : Cambia entre las opciones de escritura INSERT y OVERWRITE.  Tecla Inicio : Mueve el cursor al inicio de la línea de escritura.  Tecla Fin : Mueve el cursor al final de la línea de escritura.  Teclas ctrl + Y : Borra toda una línea de escritura donde esté el cursor.

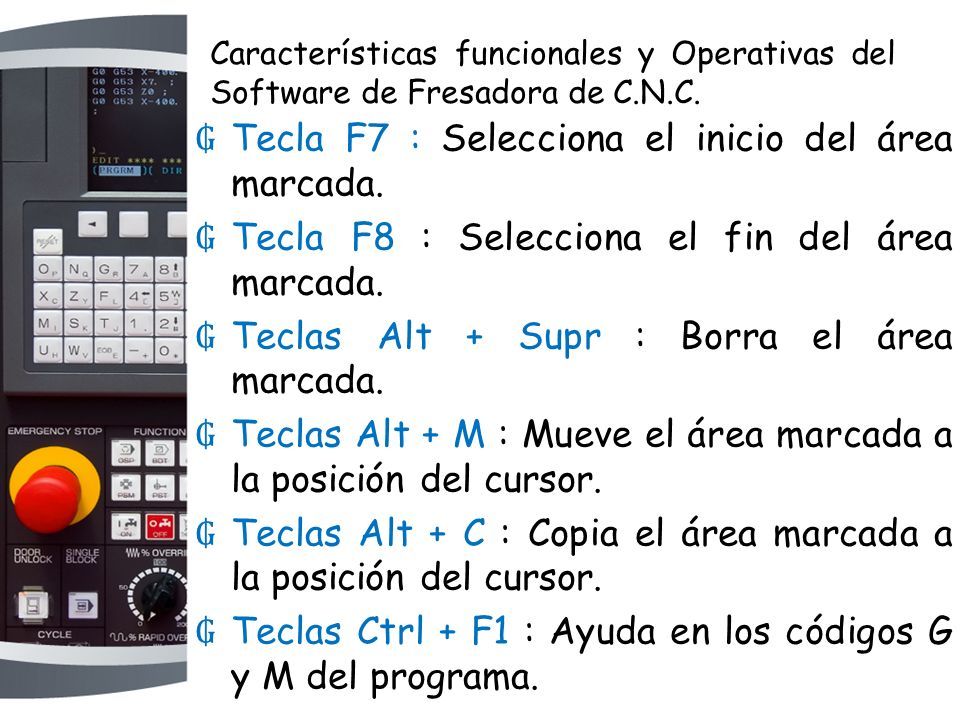

20 Características funcionales y Operativas del Software de Fresadora de C.N.C. Unidad de Trabajo y Nombre Con la tecla F10, se despliegan las opciones del menú.  Conocimiento de la función BILLET  Conocimiento de la función TOOLDEF  Conocimiento acerca de los códigos G y M  Indicación de Número de Bloques ( N )  Velocidad para cada mecanizado ( S )  Avance de la herramienta ( F )  Designación de herramientas ( T )  Diámetro de la herramienta ( D )  Coordenadas ( X,, Z )  Tecla F7 : Selecciona el inicio del área marcada.  Tecla F8 : Selecciona el fin del área marcada.  Teclas Alt + Supr : Borra el área marcada.  Teclas Alt + M : Mueve el área marcada a la posición del cursor.  Teclas Alt + C : Copia el área marcada a la posición del cursor.  Teclas Ctrl + F1 : Ayuda en los códigos G y M del programa.

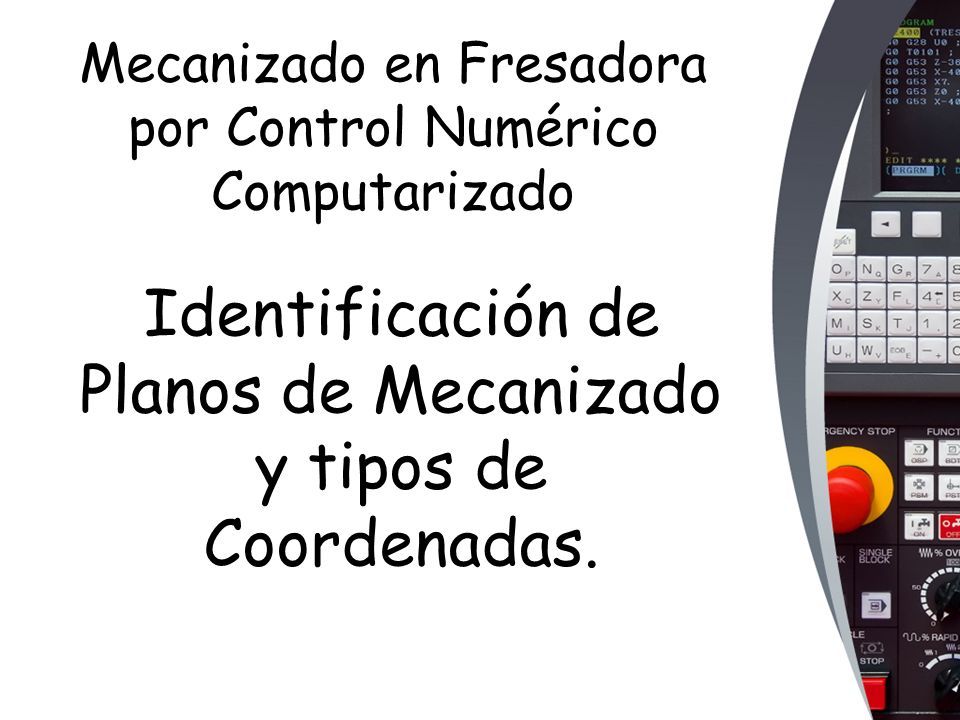

21 Mecanizado en Fresadora por Control Numérico Computarizado Con la Tecla F2 asignamos un nombre y guardamos el archivo. Con la tecla F9, se despliegan las opciones de simulación. Identificación de Planos de Mecanizado y tipos de Coordenadas.

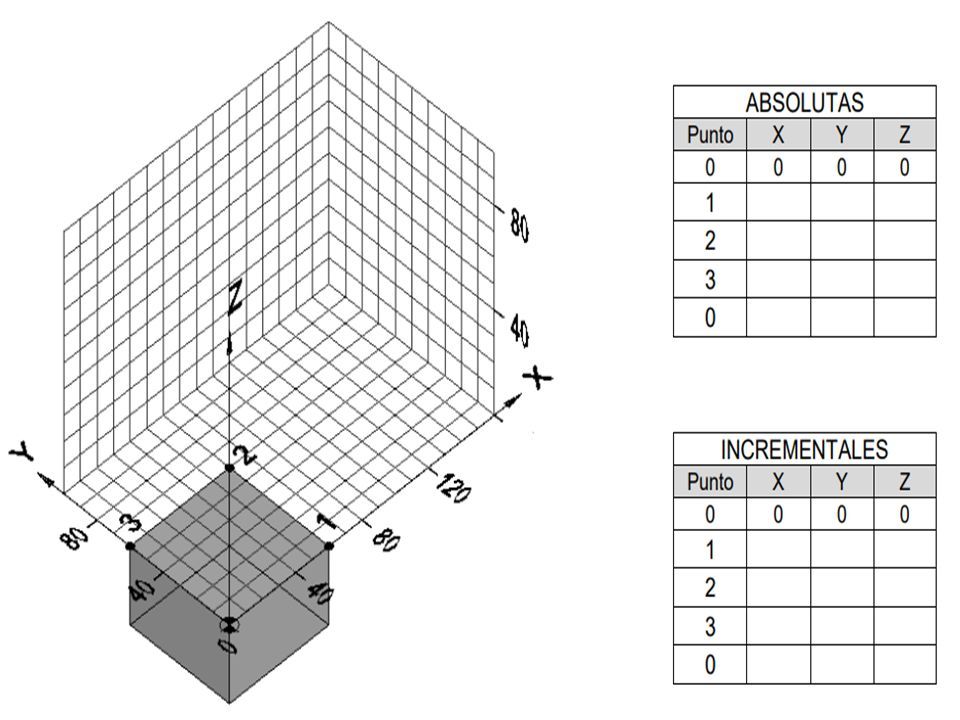

22 Con la Tecla F2 asignamos un nombre y guardamos el archivo. Con la tecla F9, se despliegan las opciones de simulación.

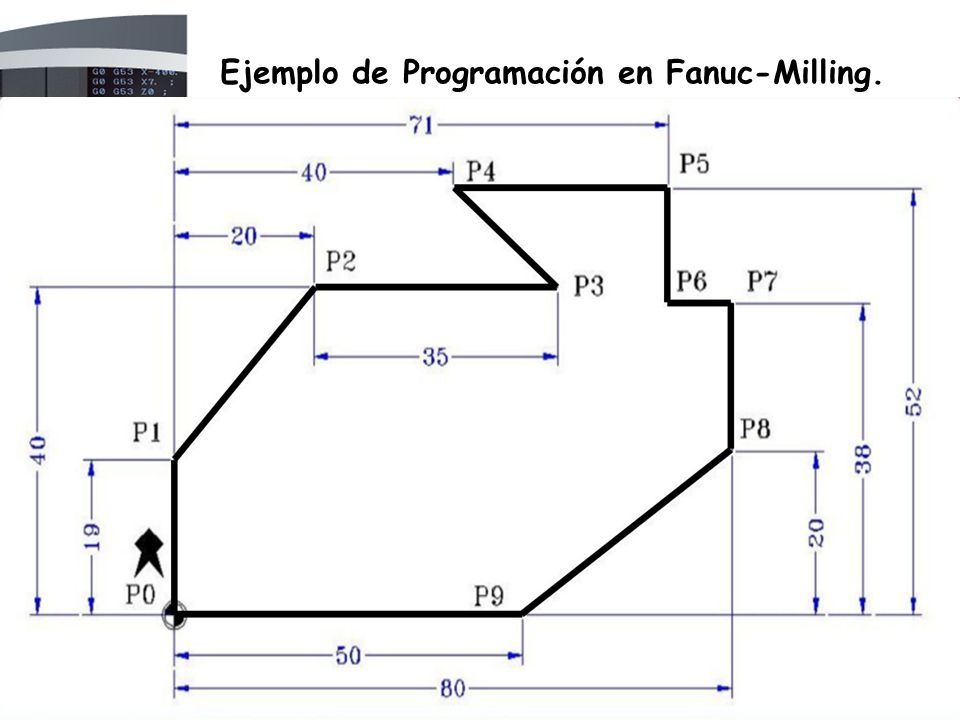

23 Ejemplo de Programación en Fanuc-Milling. Unidad de Trabajo y Nombre Con la tecla F10, se despliegan las opciones del menú.  Conocimiento de la función BILLET  Conocimiento de la función TOOLDEF  Conocimiento acerca de los códigos G y M  Indicación de Número de Bloques ( N )  Velocidad para cada mecanizado ( S )  Avance de la herramienta ( F )  Designación de herramientas ( T )  Diámetro de la herramienta ( D )  Coordenadas ( X,, Z )

24 Ejemplo de Programación en Fanuc-Milling. Unidad de Trabajo y Nombre

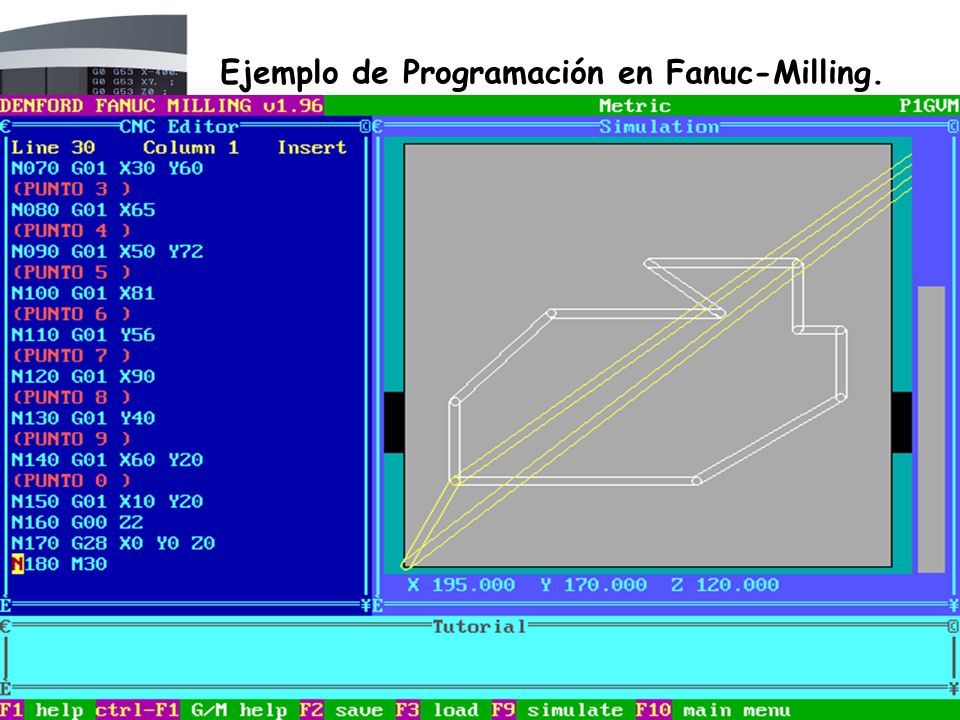

25 Ejemplo de Programación en Fanuc-Milling. Unidad de Trabajo y Nombre Con la tecla F10, se despliegan las opciones del menú.

26 Ejemplo de Programación en Fanuc-Milling. Unidad de Trabajo y Nombre

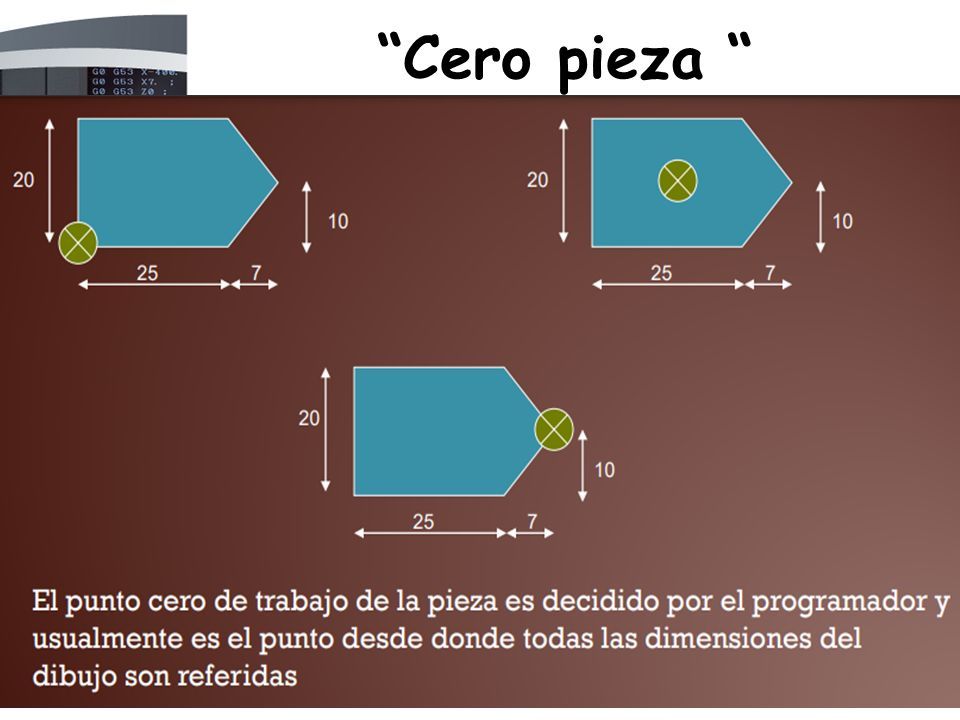

27 “Cero pieza “ Unidad de Trabajo y Nombre

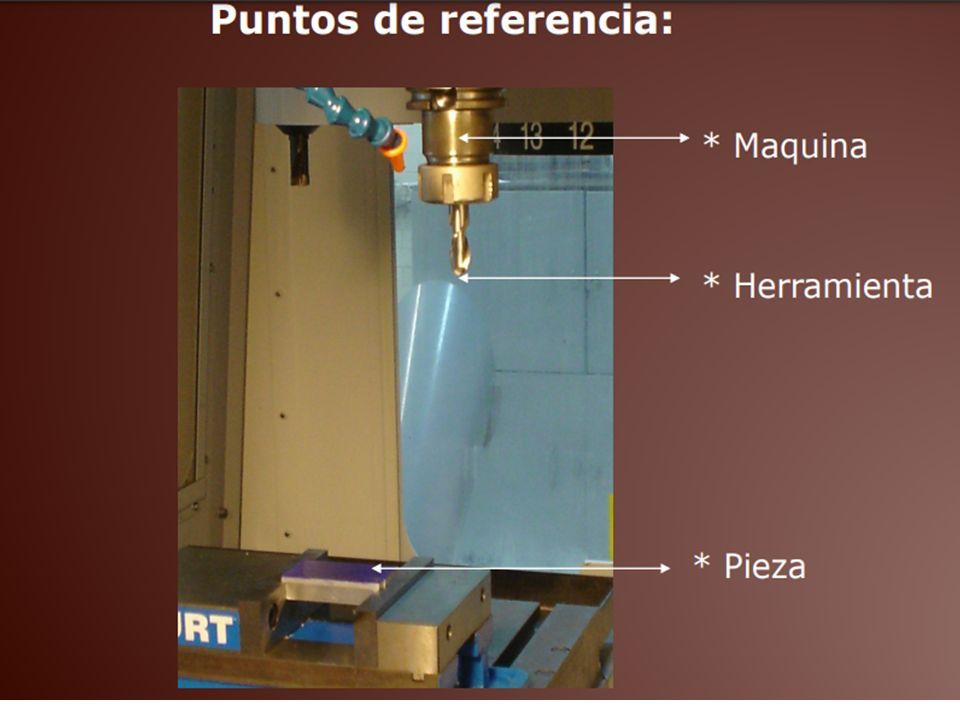

28

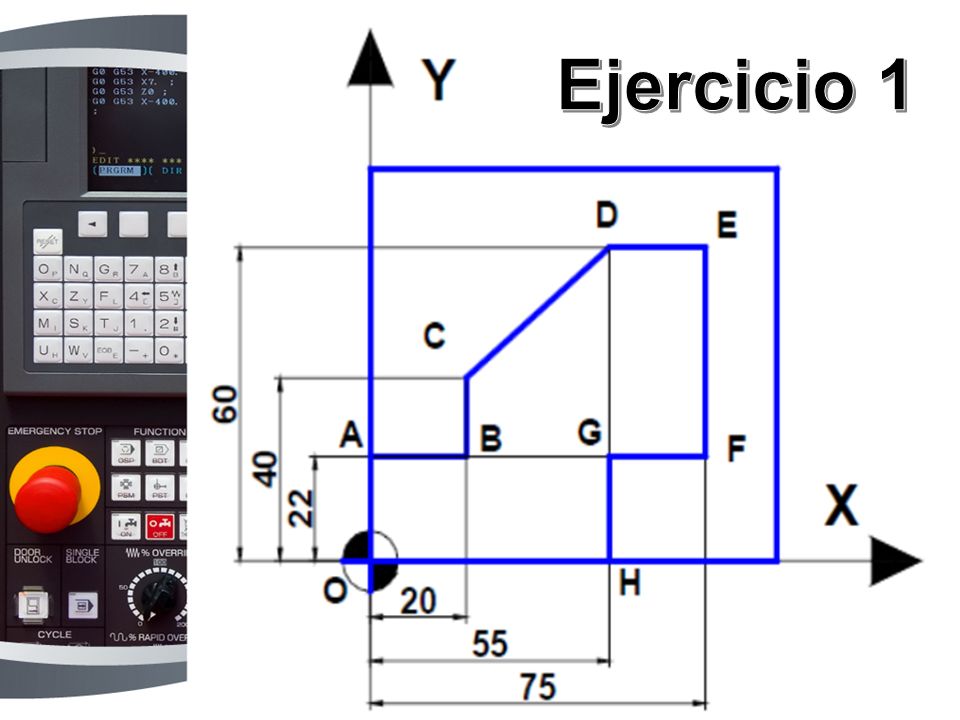

29

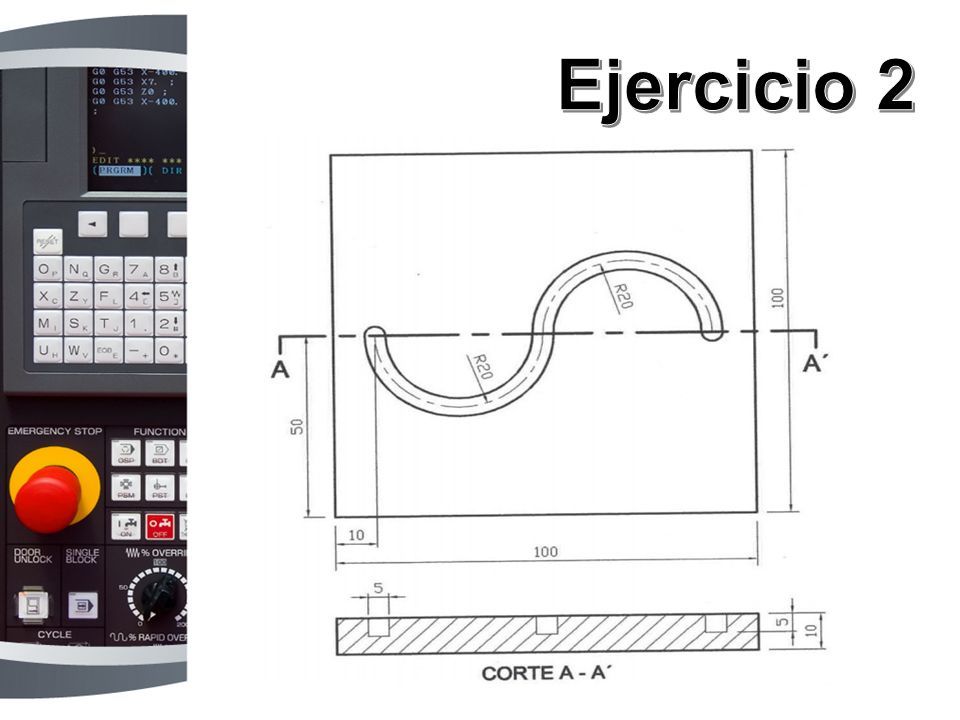

30

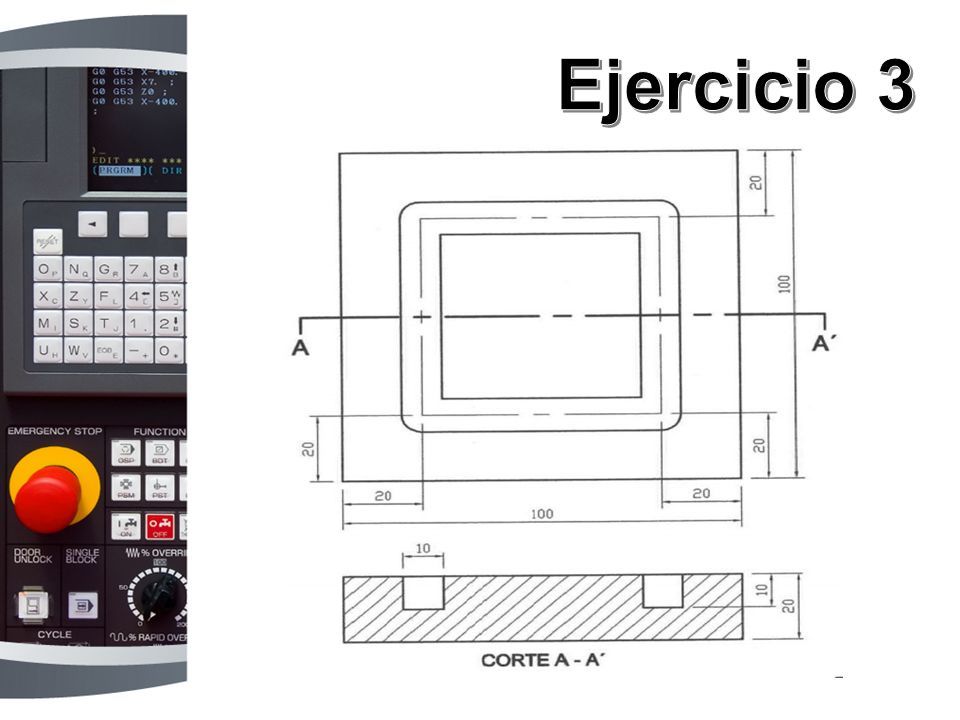

31
