1 ESTACIONES TOTALES Clase de topografía, jueves, 22 de julio de 2021

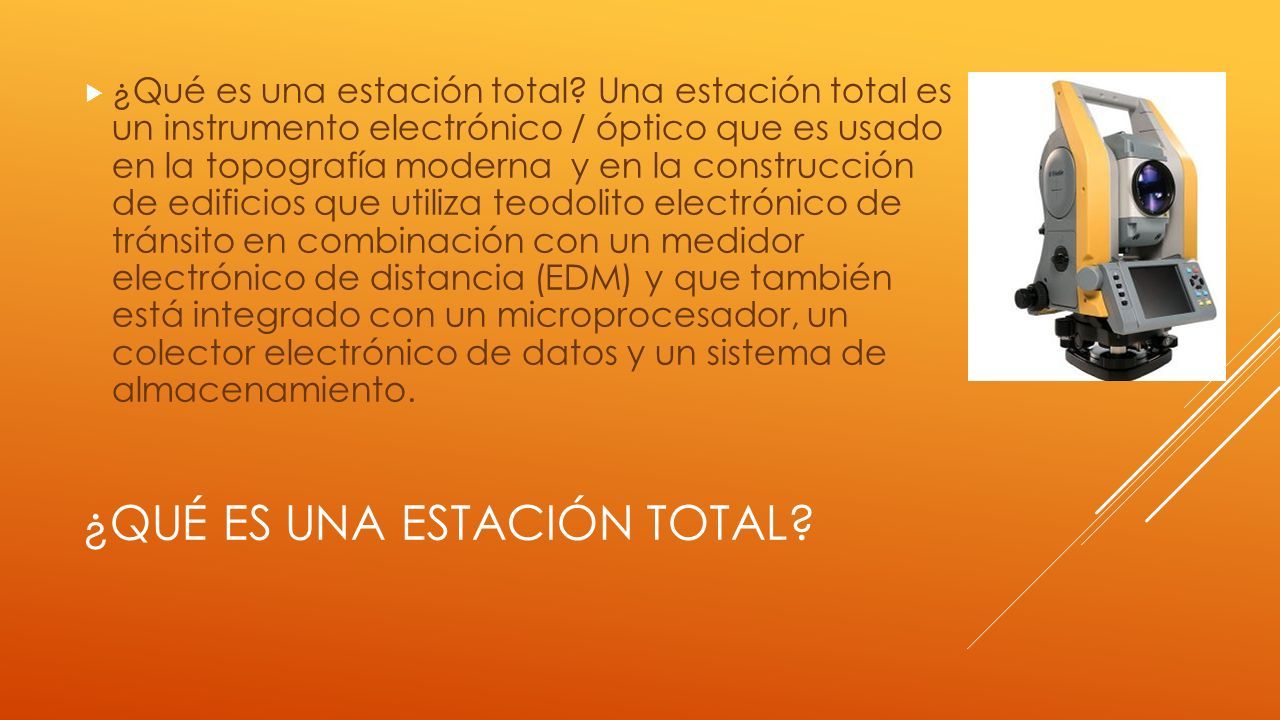

2 ¿QUÉ ES UNA ESTACIÓN TOTAL?  ¿Qué es una estación total? Una estación total es un instrumento electrónico / óptico que es usado en la topografía moderna y en la construcción de edificios que utiliza teodolito electrónico de tránsito en combinación con un medidor electrónico de distancia (EDM) y que también está integrado con un microprocesador, un colector electrónico de datos y un sistema de almacenamiento.

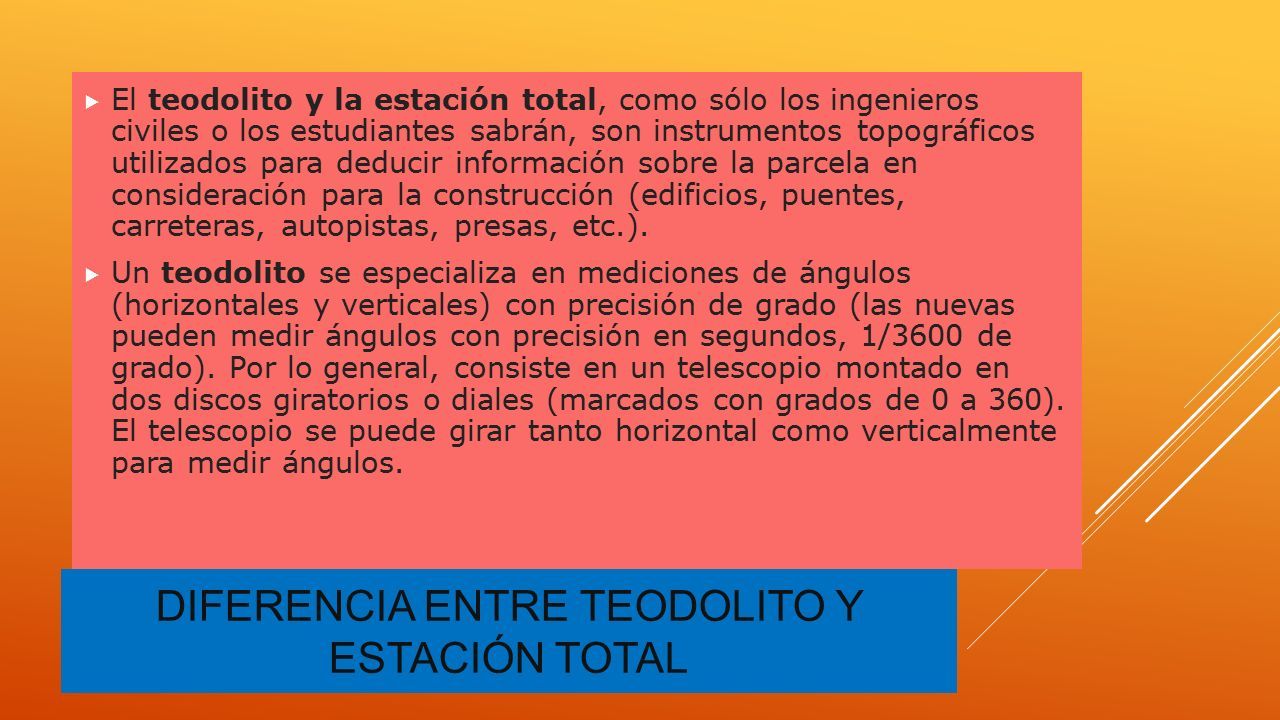

3 DIFERENCIA ENTRE TEODOLITO Y ESTACIÓN TOTAL  El teodolito y la estación total, como sólo los ingenieros civiles o los estudiantes sabrán, son instrumentos topográficos utilizados para deducir información sobre la parcela en consideración para la construcción (edificios, puentes, carreteras, autopistas, presas, etc.).  Un teodolito se especializa en mediciones de ángulos (horizontales y verticales) con precisión de grado (las nuevas pueden medir ángulos con precisión en segundos, 1/3600 de grado). Por lo general, consiste en un telescopio montado en dos discos giratorios o diales (marcados con grados de 0 a 360). El telescopio se puede girar tanto horizontal como verticalmente para medir ángulos.

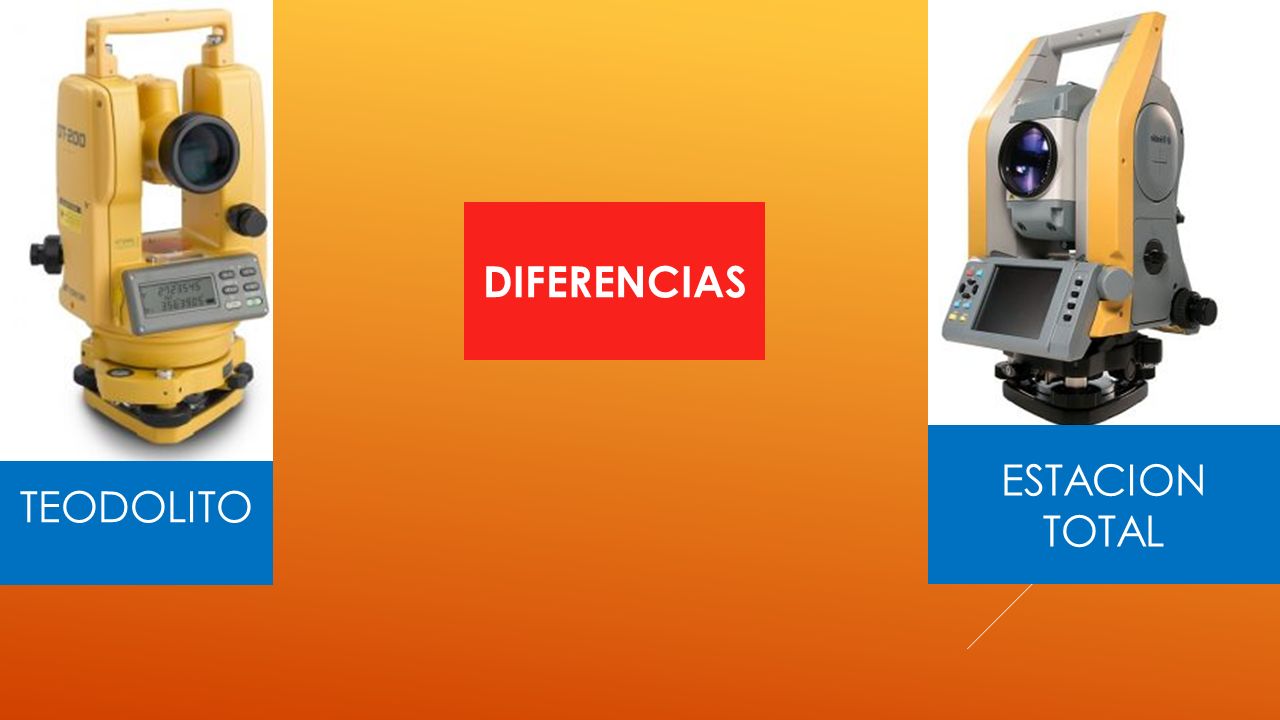

4 TEODOLITO ESTACION TOTAL DIFERENCIAS

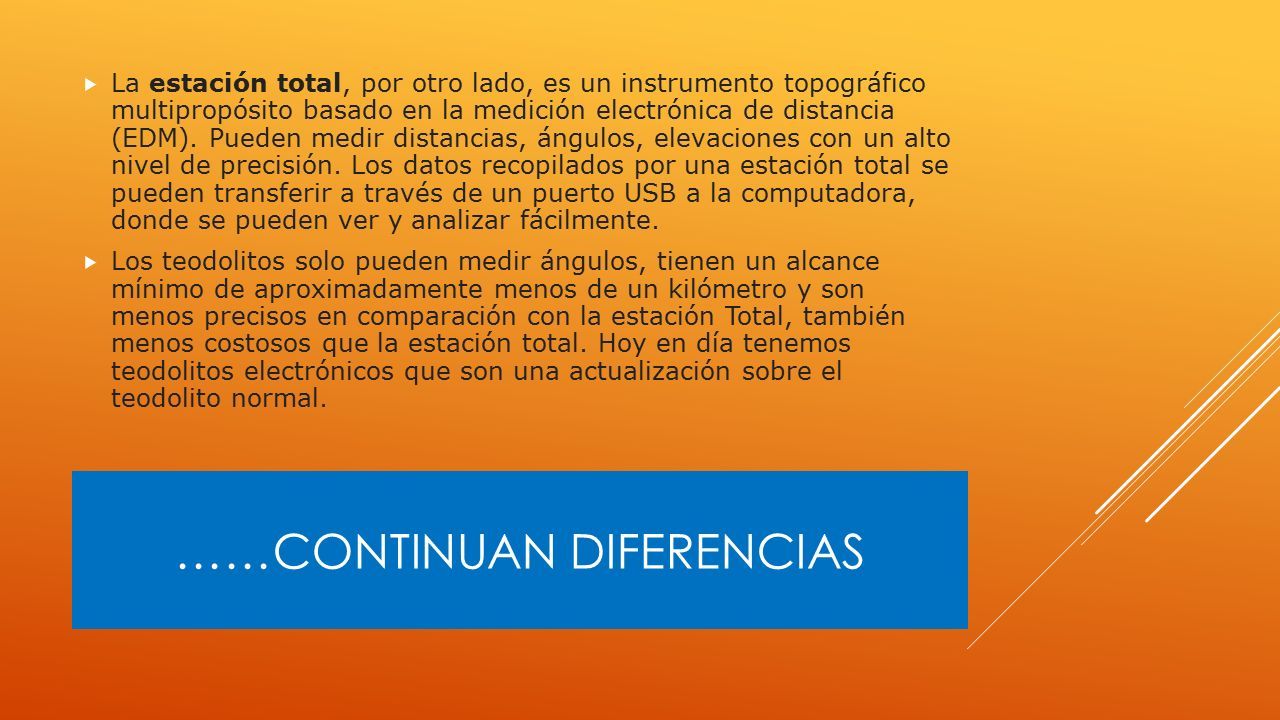

5 ……CONTINUAN DIFERENCIAS  La estación total, por otro lado, es un instrumento topográfico multipropósito basado en la medición electrónica de distancia (EDM). Pueden medir distancias, ángulos, elevaciones con un alto nivel de precisión. Los datos recopilados por una estación total se pueden transferir a través de un puerto USB a la computadora, donde se pueden ver y analizar fácilmente.  Los teodolitos solo pueden medir ángulos, tienen un alcance mínimo de aproximadamente menos de un kilómetro y son menos precisos en comparación con la estación Total, también menos costosos que la estación total. Hoy en día tenemos teodolitos electrónicos que son una actualización sobre el teodolito normal.

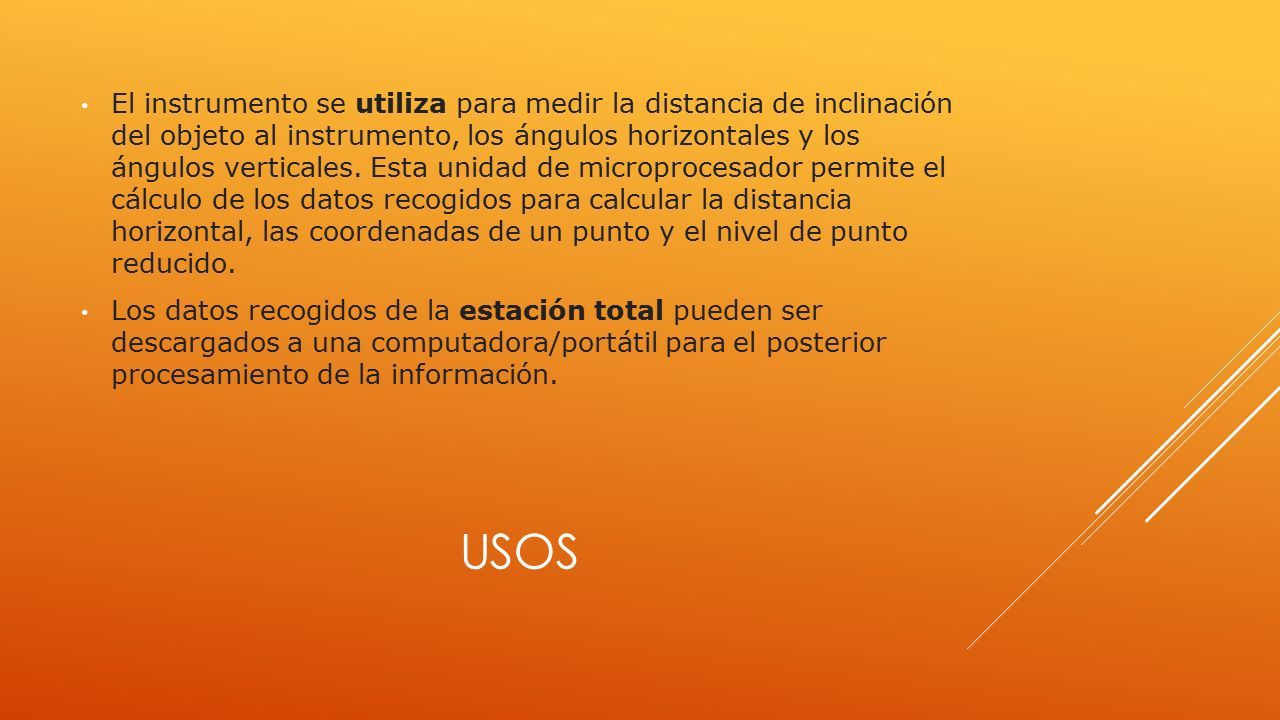

6 USOS El instrumento se utiliza para medir la distancia de inclinación del objeto al instrumento, los ángulos horizontales y los ángulos verticales. Esta unidad de microprocesador permite el cálculo de los datos recogidos para calcular la distancia horizontal, las coordenadas de un punto y el nivel de punto reducido. Los datos recogidos de la estación total pueden ser descargados a una computadora/portátil para el posterior procesamiento de la información.

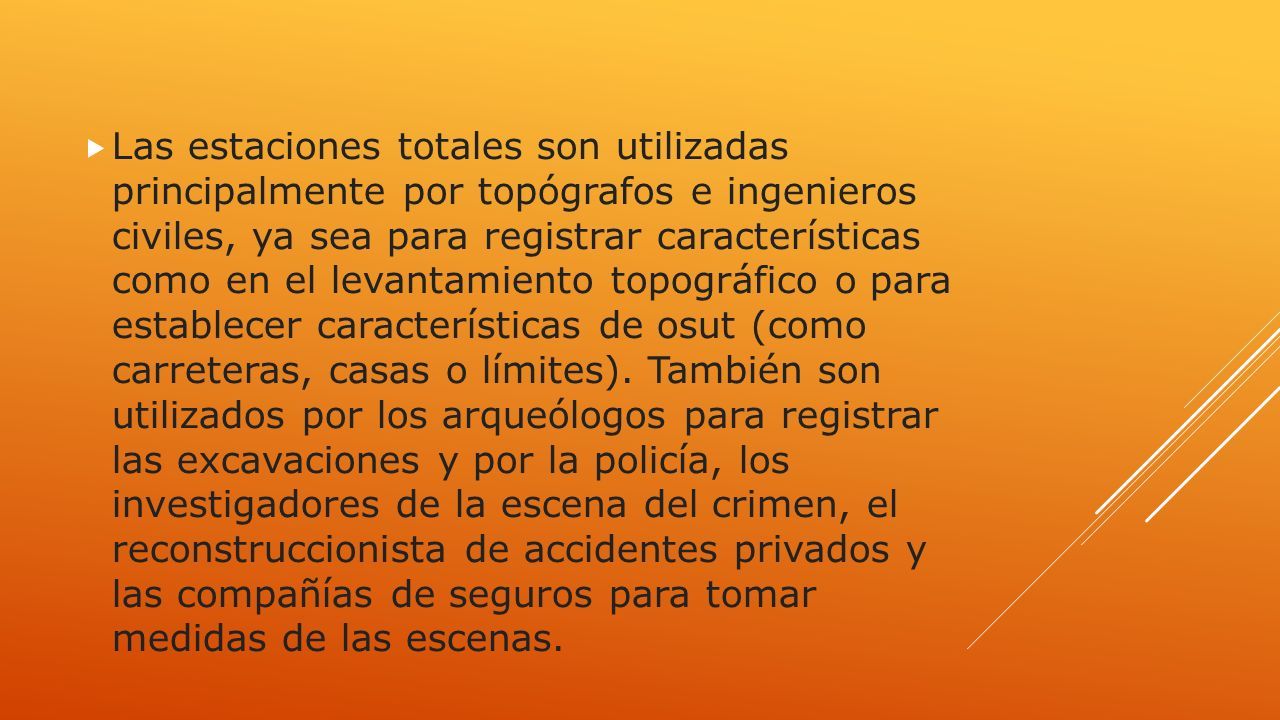

7  Las estaciones totales son utilizadas principalmente por topógrafos e ingenieros civiles, ya sea para registrar características como en el levantamiento topográfico o para establecer características de osut (como carreteras, casas o límites). También son utilizados por los arqueólogos para registrar las excavaciones y por la policía, los investigadores de la escena del crimen, el reconstruccionista de accidentes privados y las compañías de seguros para tomar medidas de las escenas.

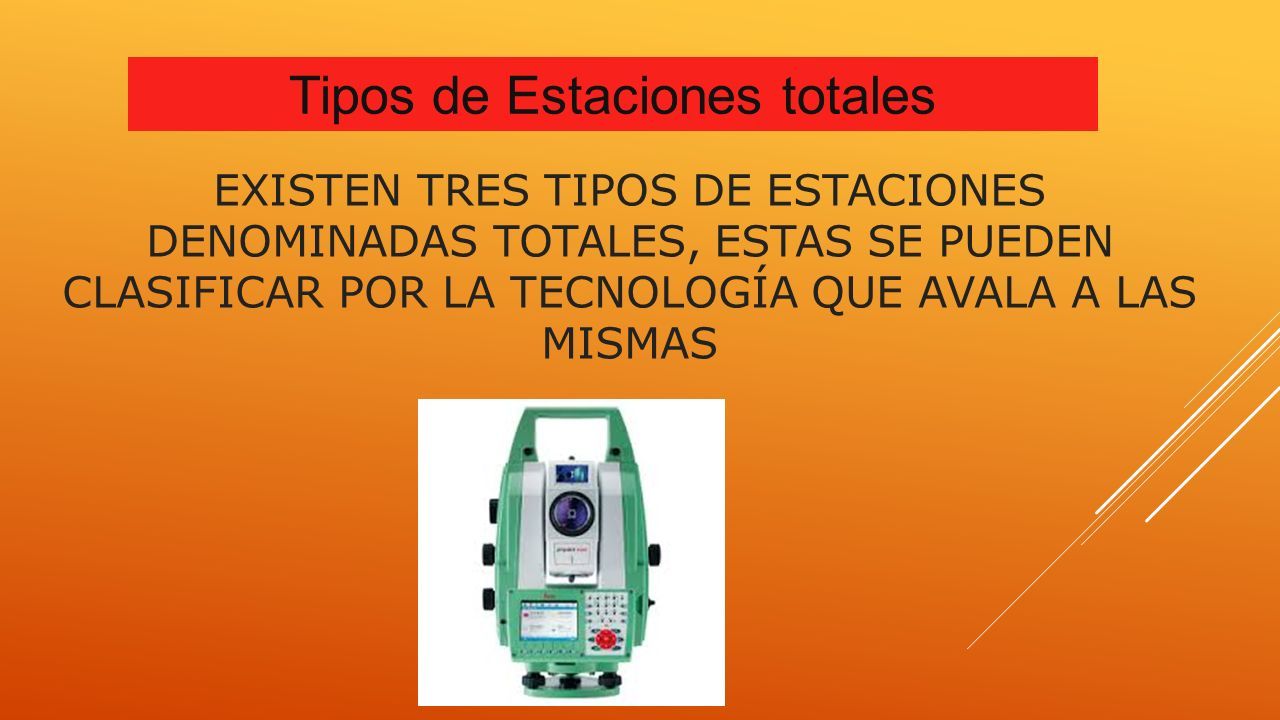

8 EXISTEN TRES TIPOS DE ESTACIONES DENOMINADAS TOTALES, ESTAS SE PUEDEN CLASIFICAR POR LA TECNOLOGÍA QUE AVALA A LAS MISMAS Tipos de Estaciones totales

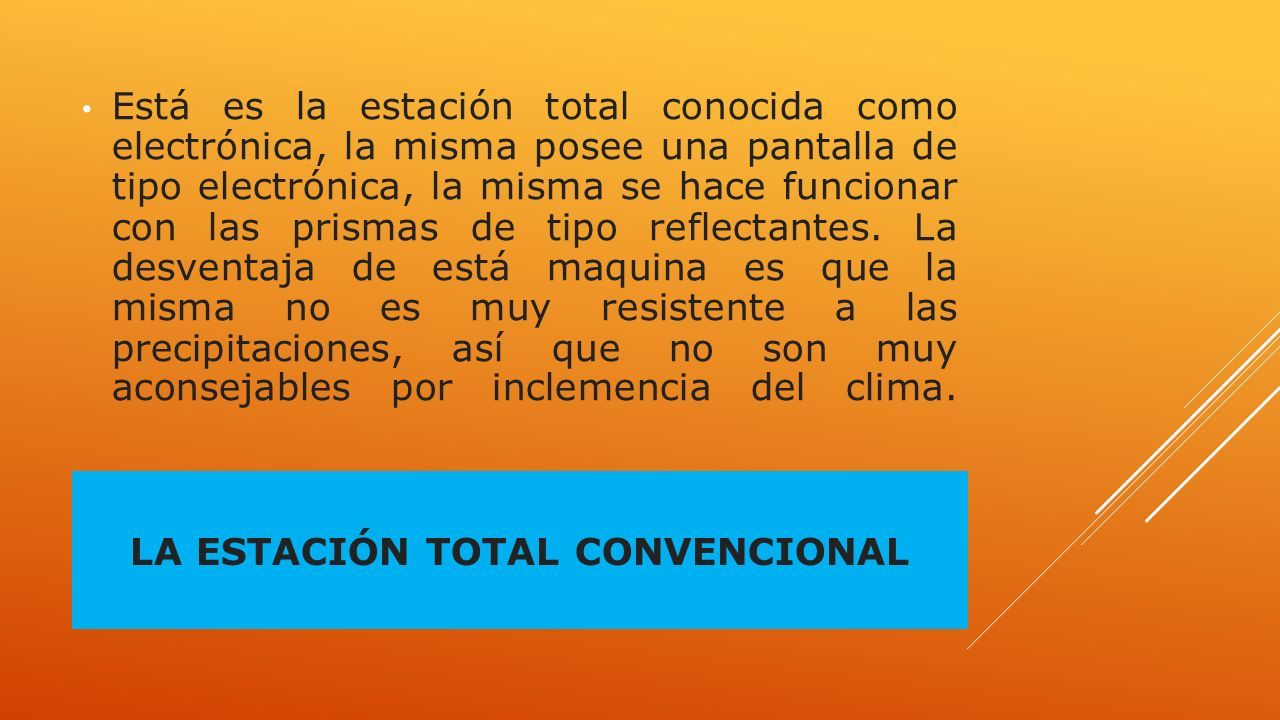

9 LA ESTACIÓN TOTAL CONVENCIONAL Está es la estación total conocida como electrónica, la misma posee una pantalla de tipo electrónica, la misma se hace funcionar con las prismas de tipo reflectantes. La desventaja de está maquina es que la misma no es muy resistente a las precipitaciones, así que no son muy aconsejables por inclemencia del clima.

10

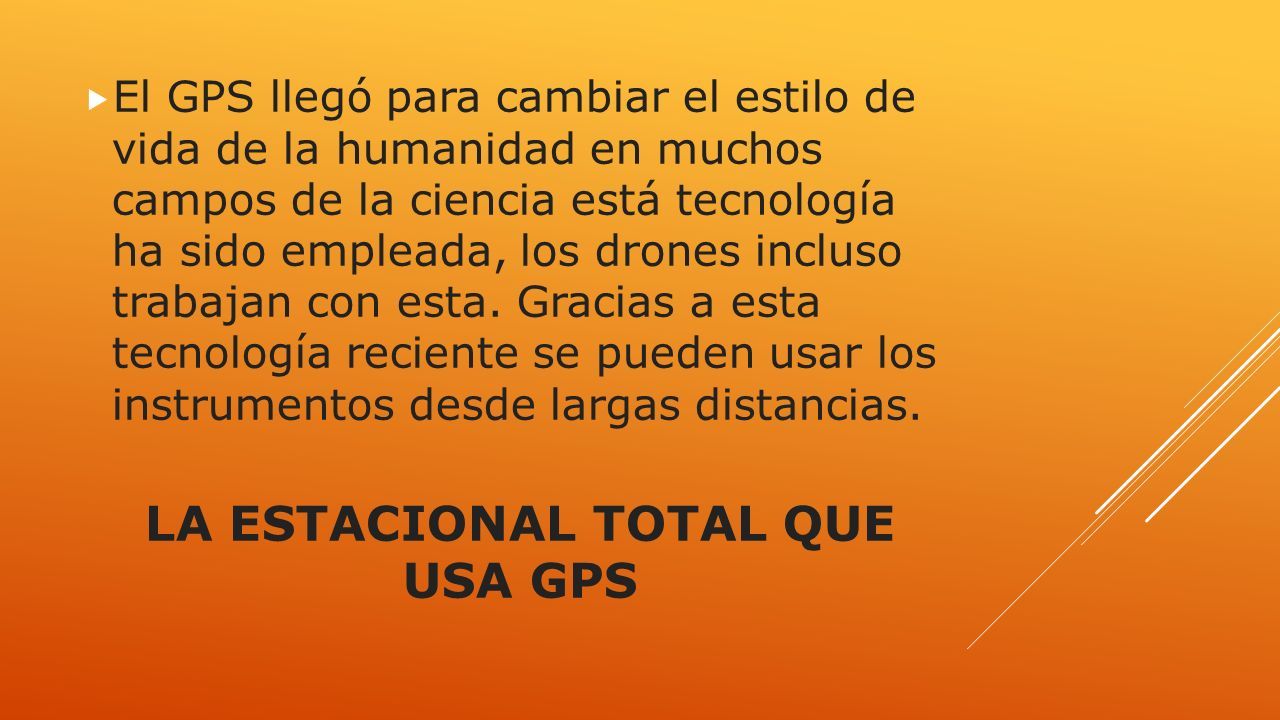

11 LA ESTACIONAL TOTAL QUE USA GPS  El GPS llegó para cambiar el estilo de vida de la humanidad en muchos campos de la ciencia está tecnología ha sido empleada, los drones incluso trabajan con esta. Gracias a esta tecnología reciente se pueden usar los instrumentos desde largas distancias.

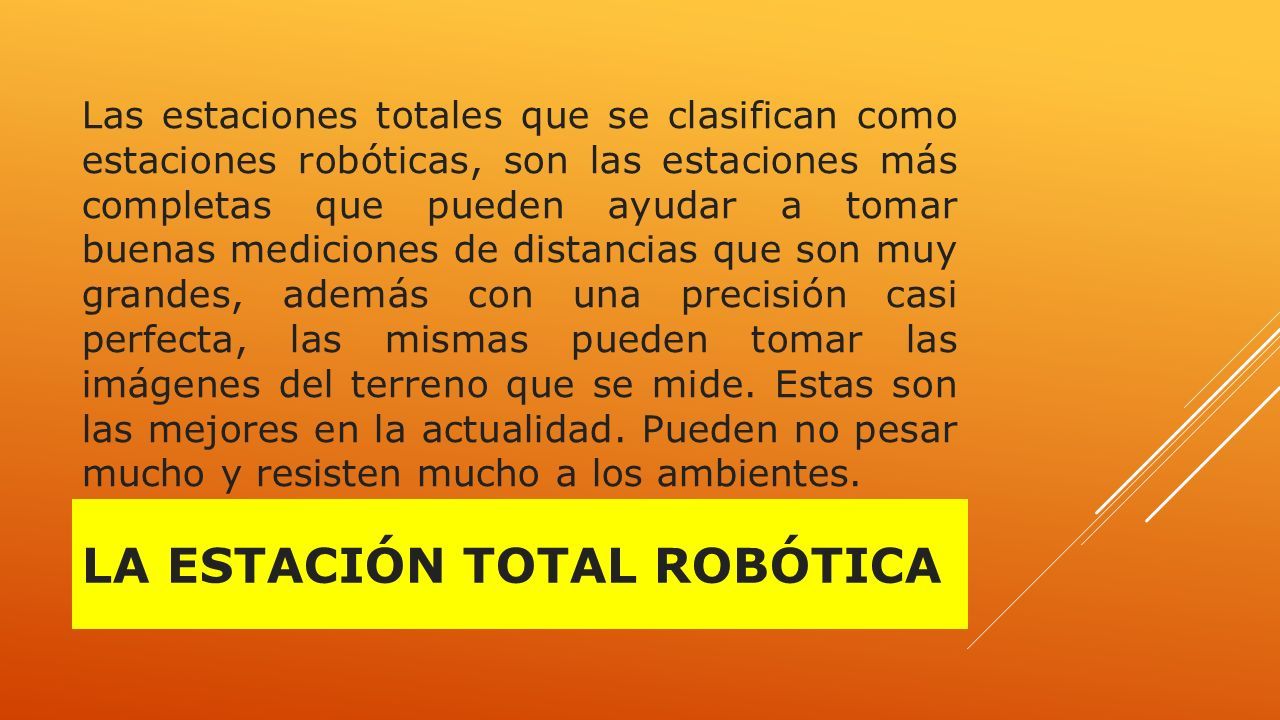

12 LA ESTACIÓN TOTAL ROBÓTICA Las estaciones totales que se clasifican como estaciones robóticas, son las estaciones más completas que pueden ayudar a tomar buenas mediciones de distancias que son muy grandes, además con una precisión casi perfecta, las mismas pueden tomar las imágenes del terreno que se mide. Estas son las mejores en la actualidad. Pueden no pesar mucho y resisten mucho a los ambientes.

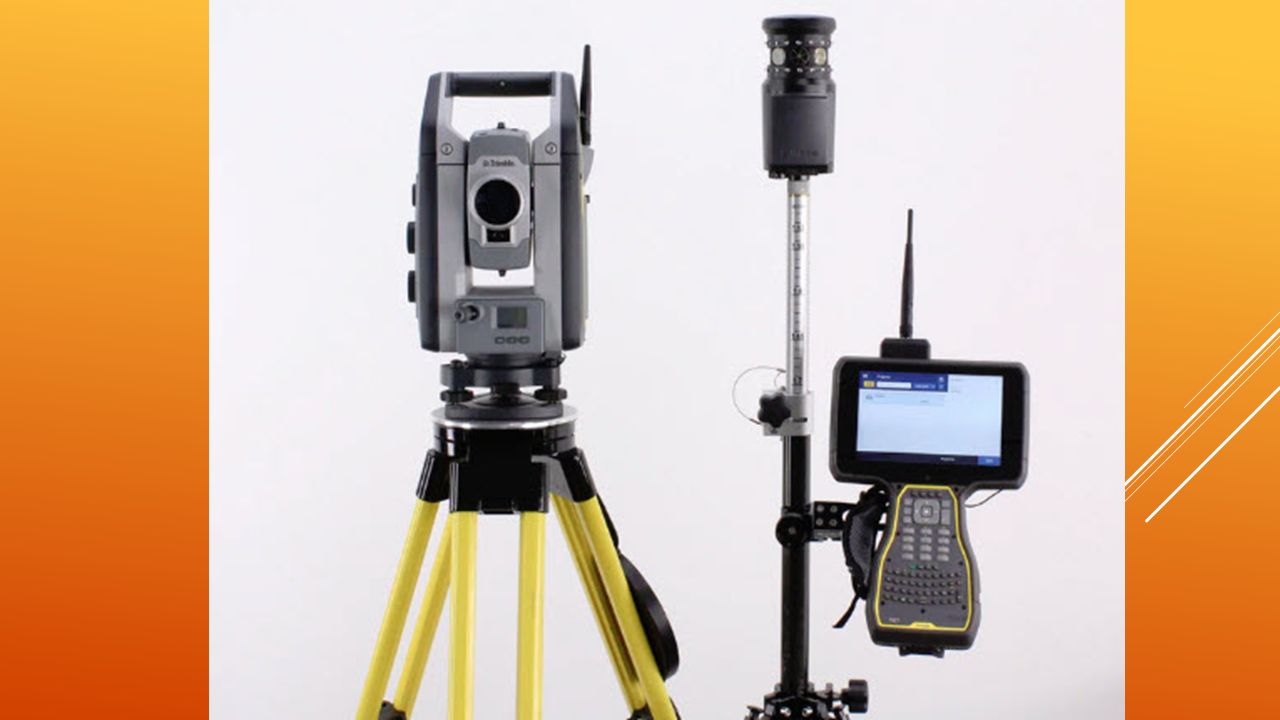

13

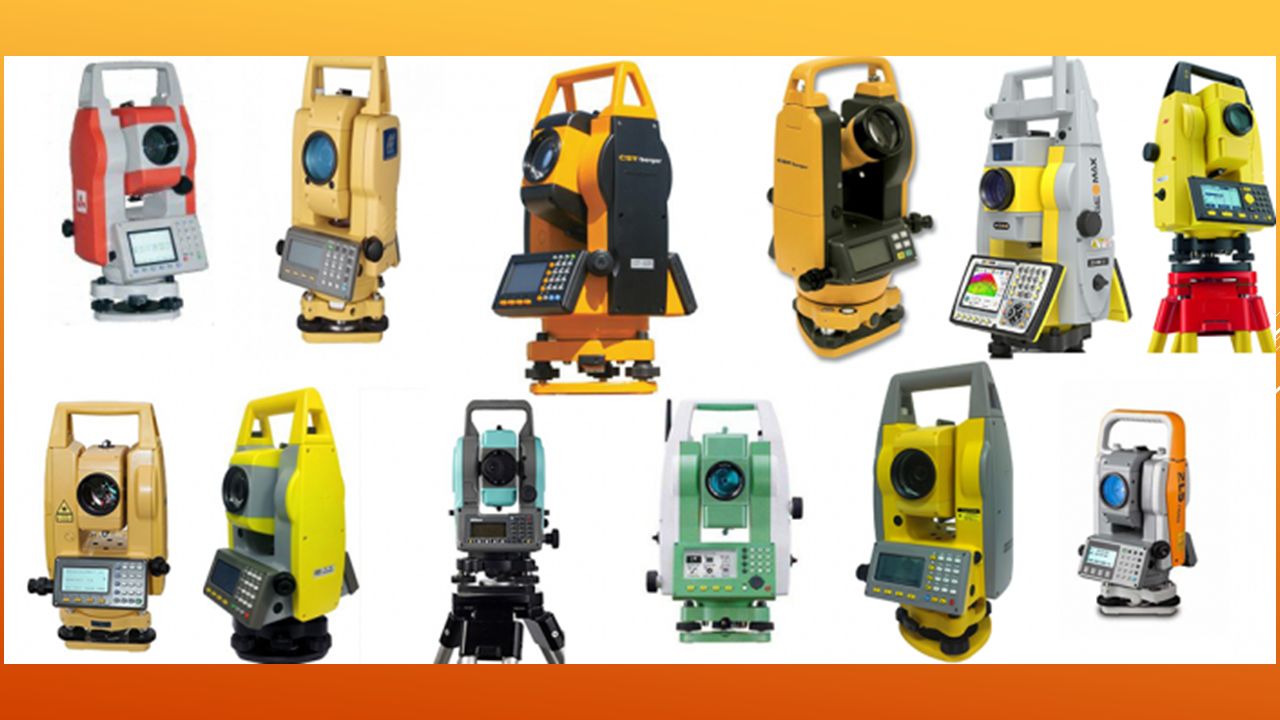

14

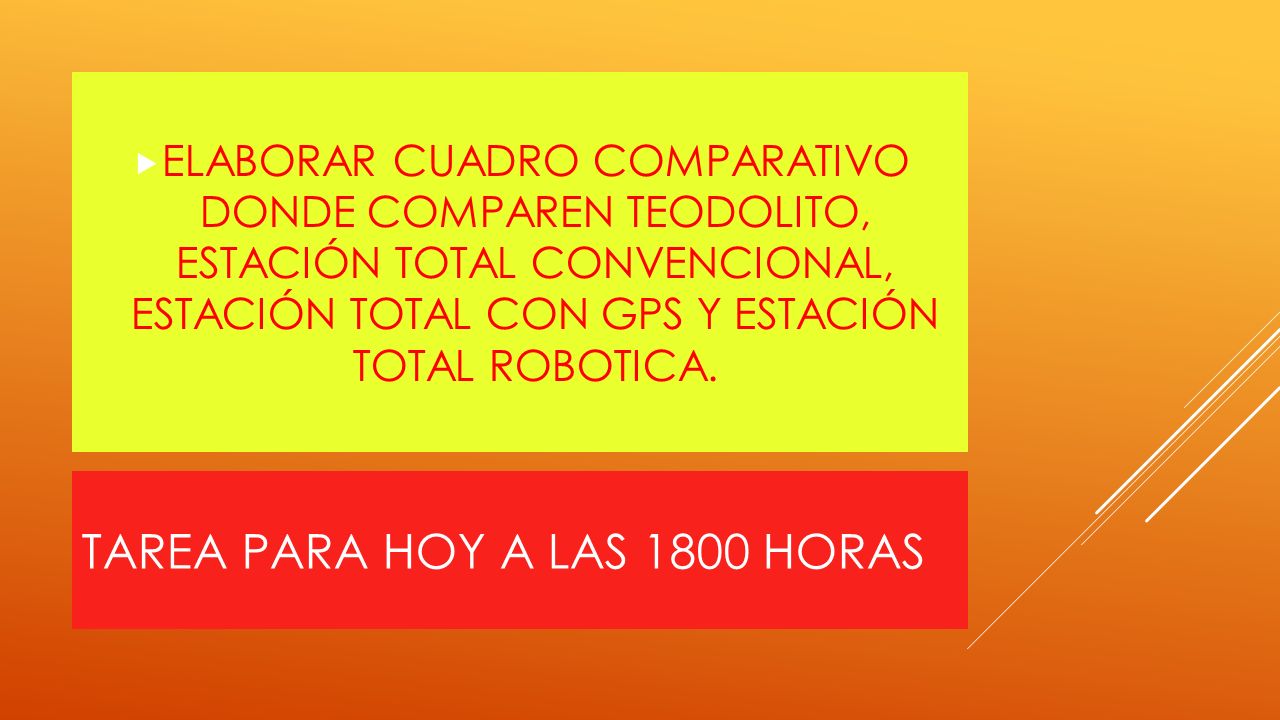

15 TAREA PARA HOY A LAS 1800 HORAS  ELABORAR CUADRO COMPARATIVO DONDE COMPAREN TEODOLITO, ESTACIÓN TOTAL CONVENCIONAL, ESTACIÓN TOTAL CON GPS Y ESTACIÓN TOTAL ROBOTICA.
