1 BALISTICA RESISTENCIA BALISTICA CARTUCHERIA CALIBRE

2 Calibre real: Es el diámetro entre estrías opuestas. Calibre Nominal: Es el diámetro entre campos (macizo) opuestos.  Diámetro interno del cañón de las armas de fuego CALIBRE C (en rojo) Centro C (en negro) Estría P Macizo E Calibre real B Calibre nominal V Sentido giro

3 Sistemas de medición  Sistema Europeo: esta dado en milímetros (Sistema métrico decimal)  Sistema Anglosajón: esta dado en fracciones de pulgadas (centésimas en el americano y milésimas en el ingles) Esta reciprocidad de denominación es simplificada de la siguiente manera: .17=4,25mm .20=5mm .22=5,6mm .25=6,35mm .30=7,62mm .308=7,62mm .32=7,65mm

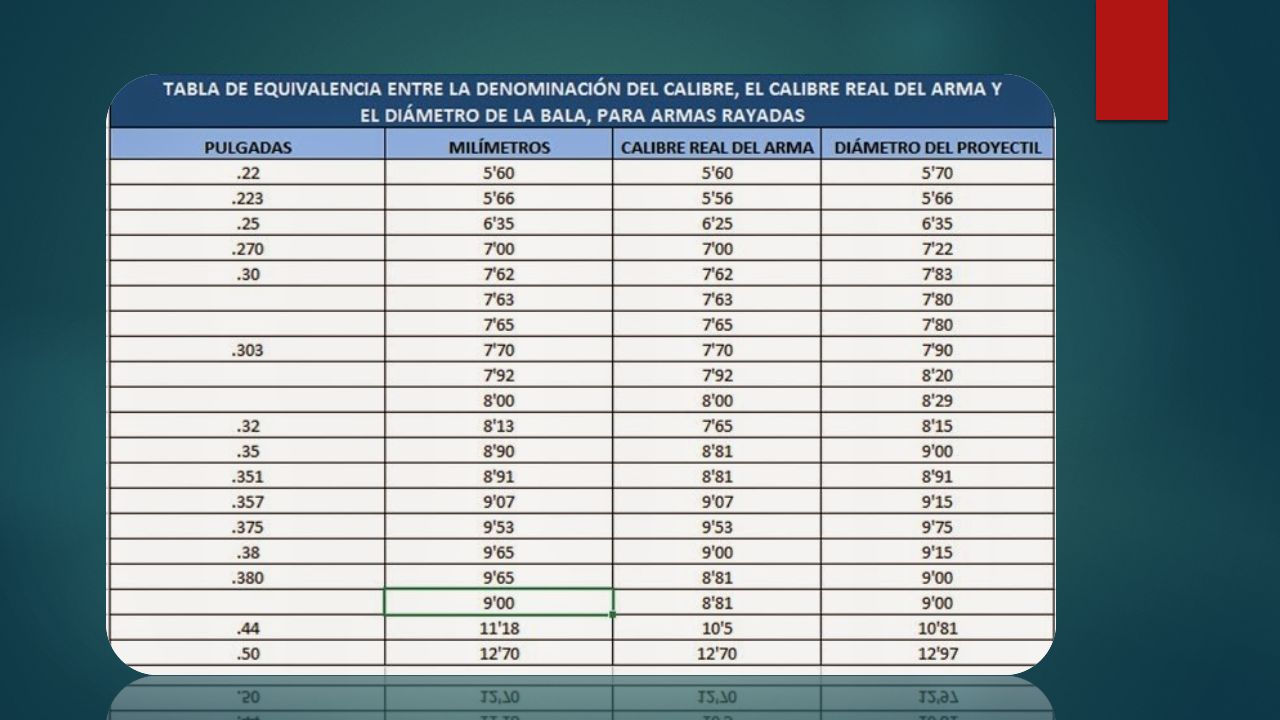

4

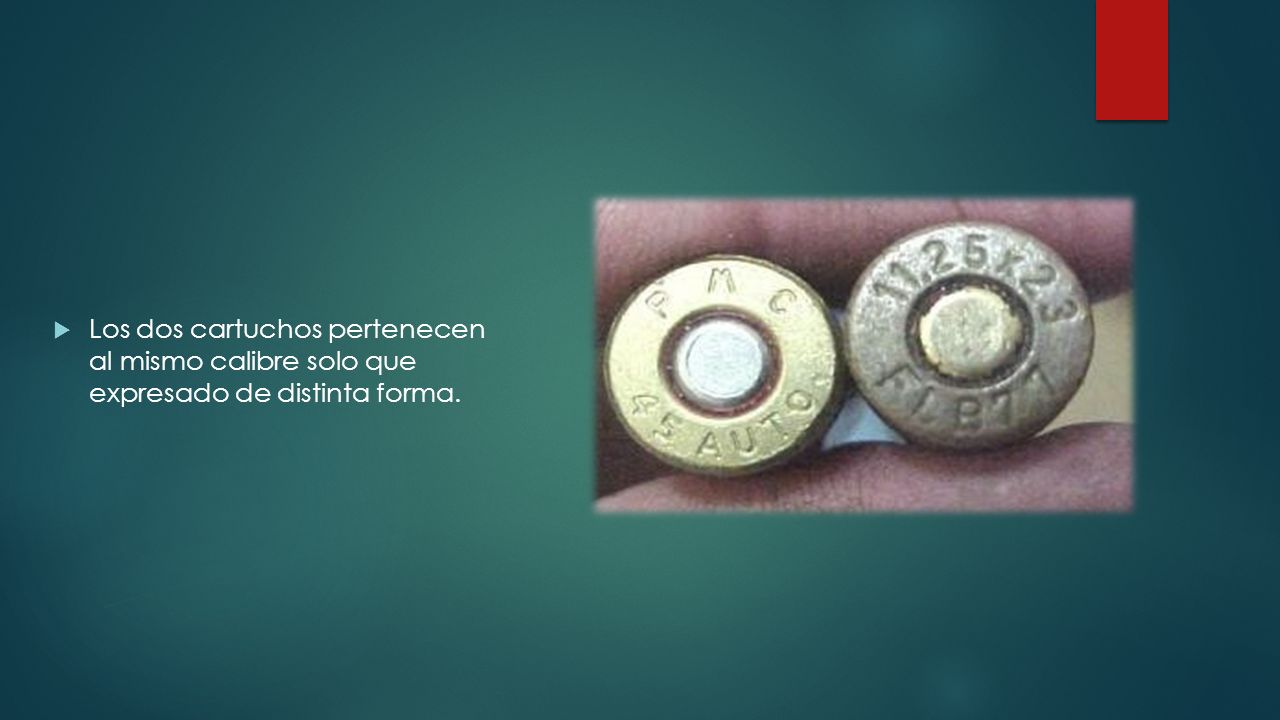

5  Los dos cartuchos pertenecen al mismo calibre solo que expresado de distinta forma.

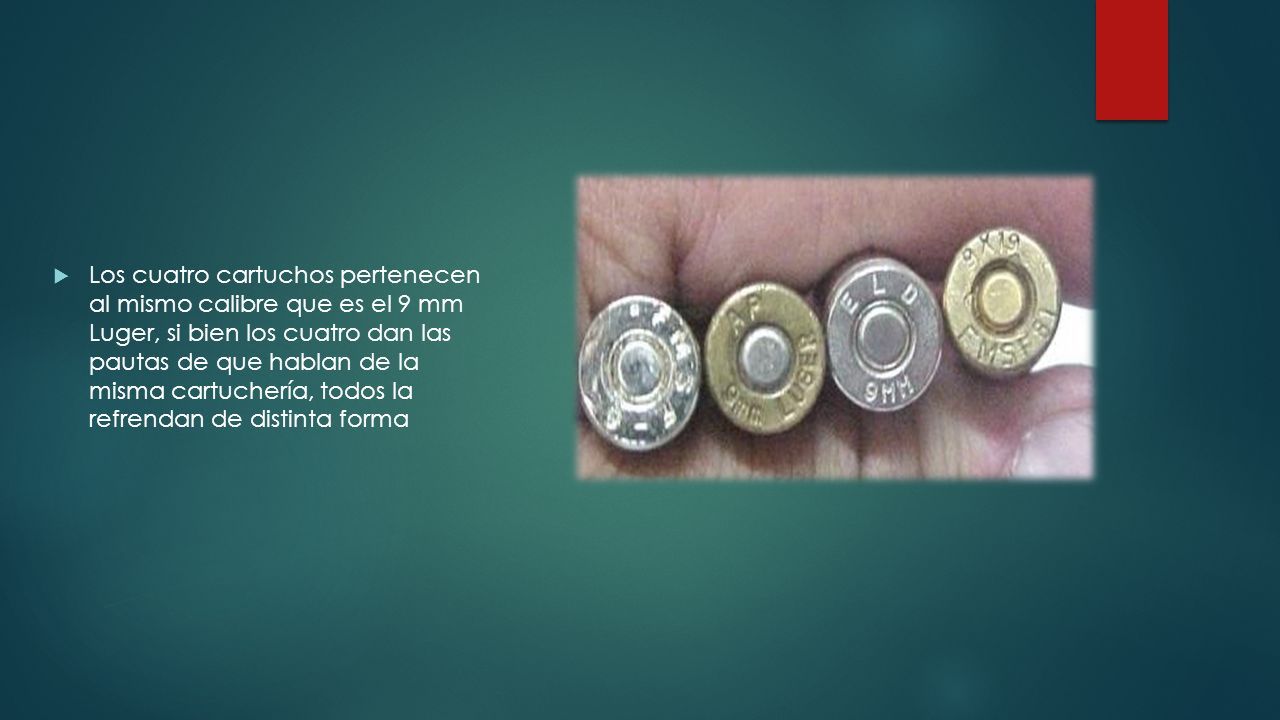

6  Los cuatro cartuchos pertenecen al mismo calibre que es el 9 mm Luger, si bien los cuatro dan las pautas de que hablan de la misma cartuchería, todos la refrendan de distinta forma

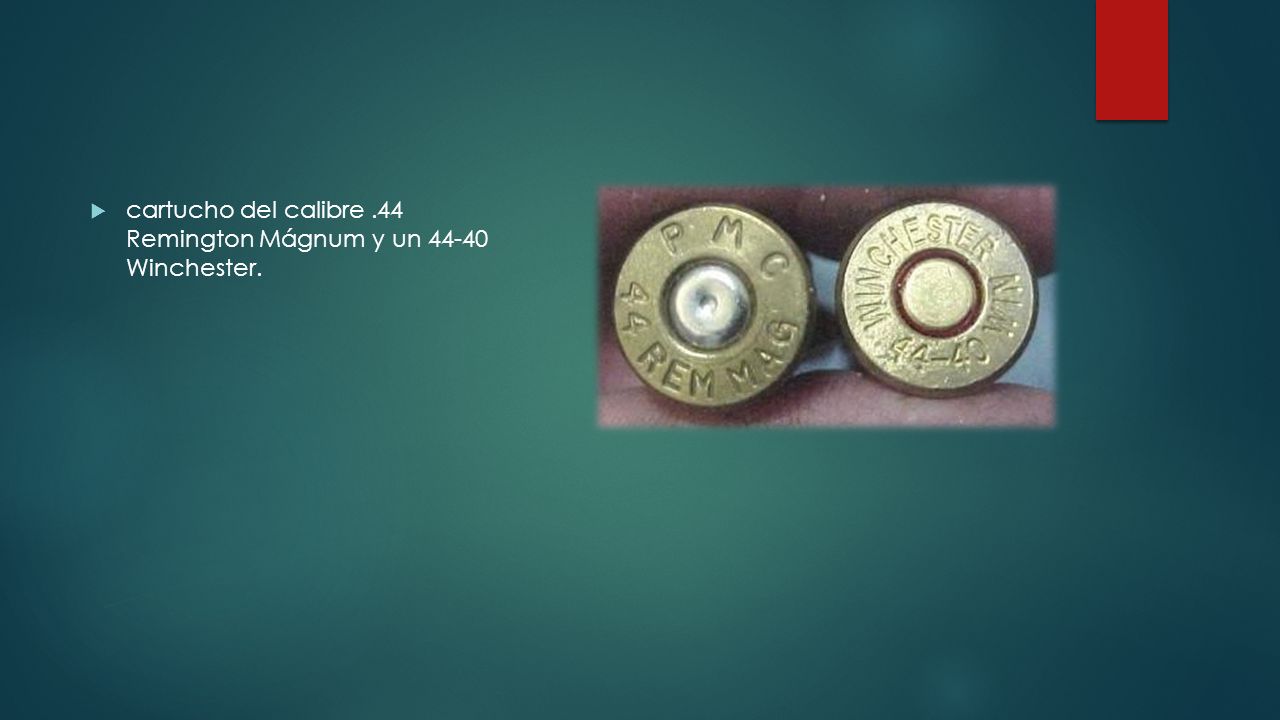

7  cartucho del calibre.44 Remington Mágnum y un 44-40 Winchester.

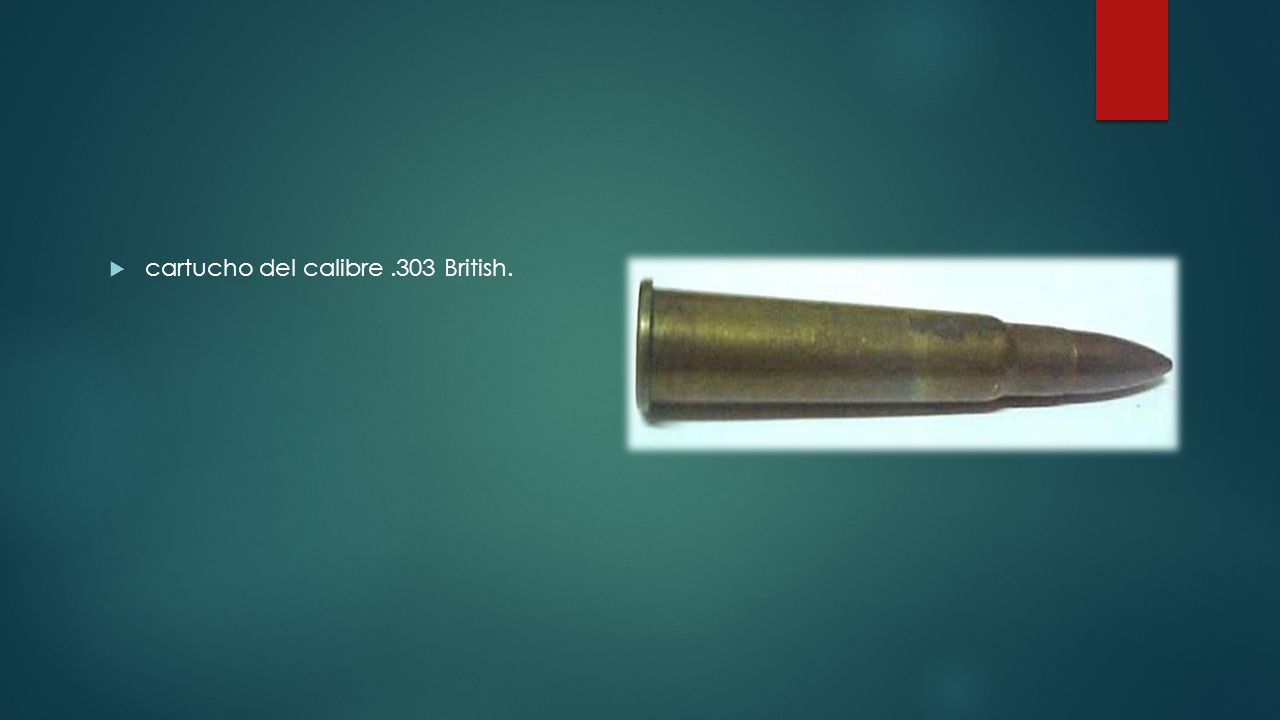

8  cartucho del calibre.303 British.

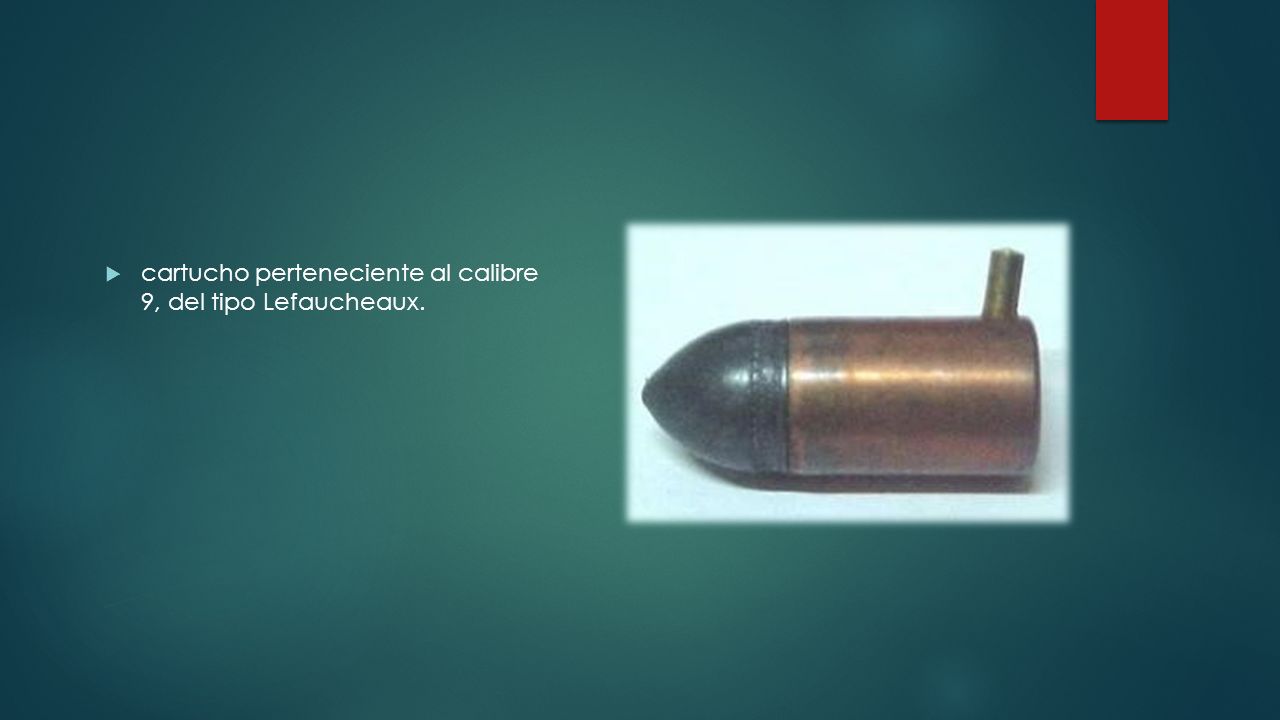

9  cartucho perteneciente al calibre 9, del tipo Lefaucheaux.

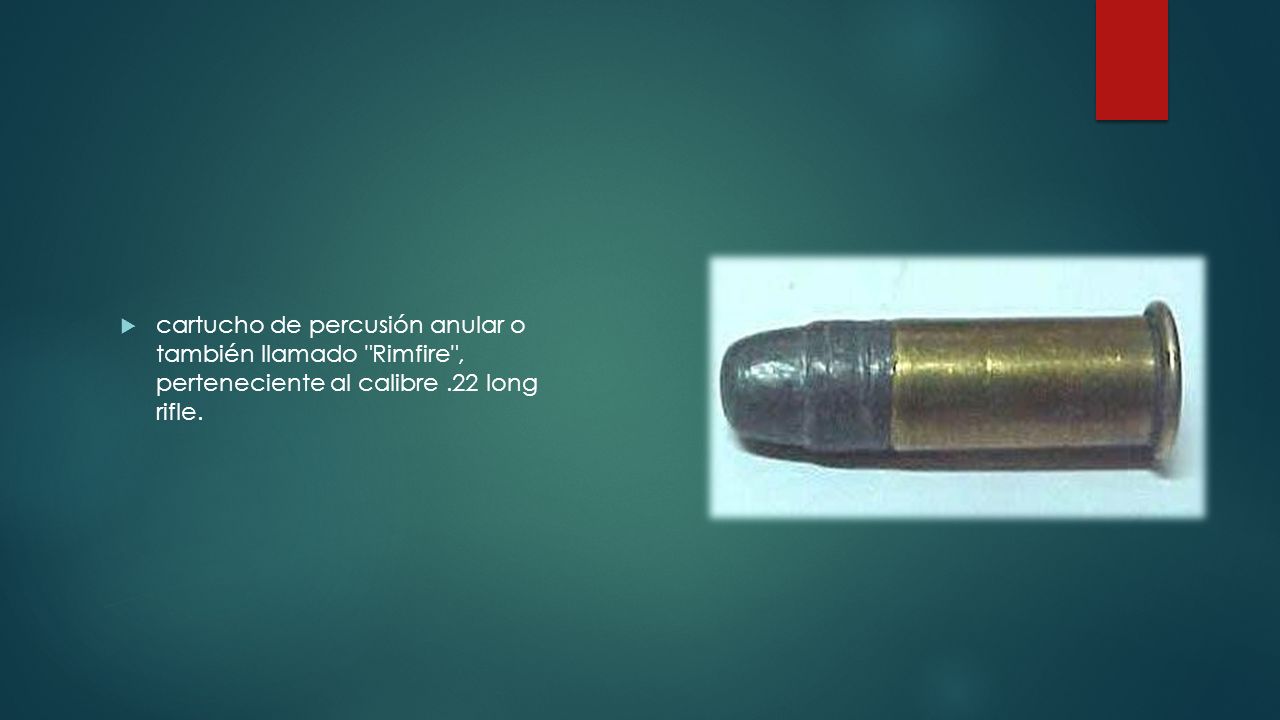

10  cartucho de percusión anular o también llamado "Rimfire", perteneciente al calibre.22 long rifle.

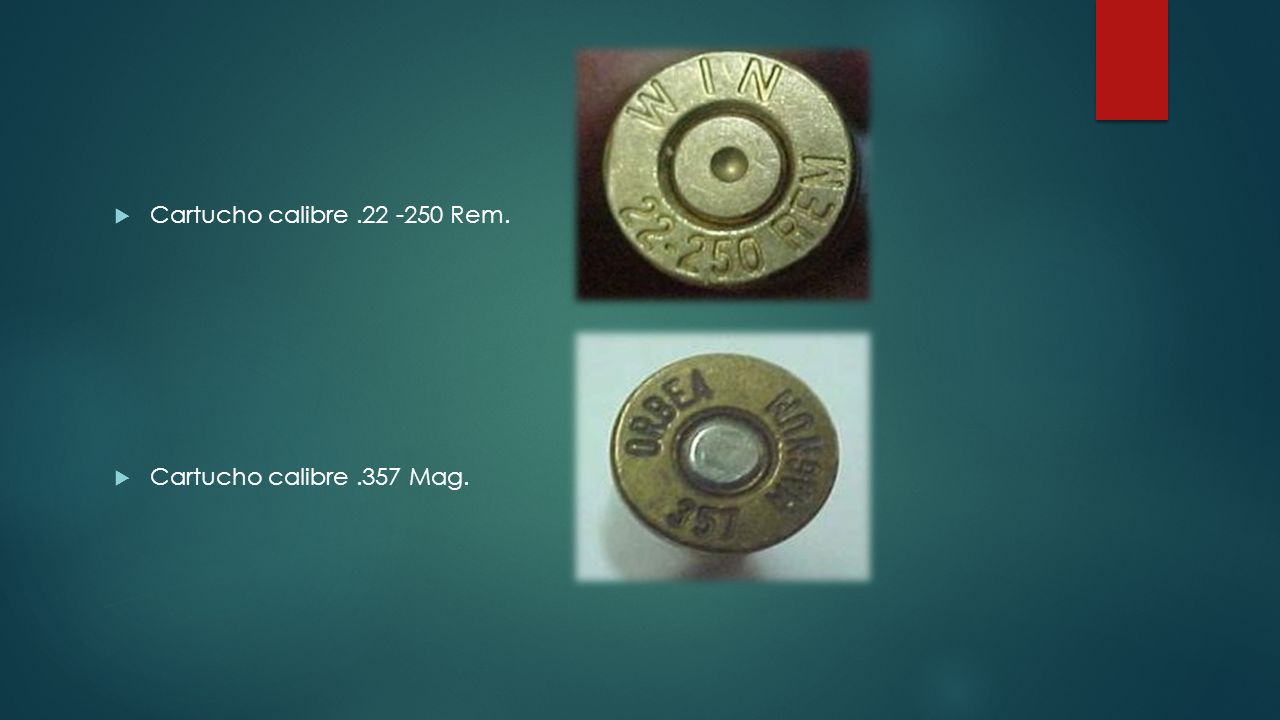

11  Cartucho calibre.22 -250 Rem.  Cartucho calibre.357 Mag.

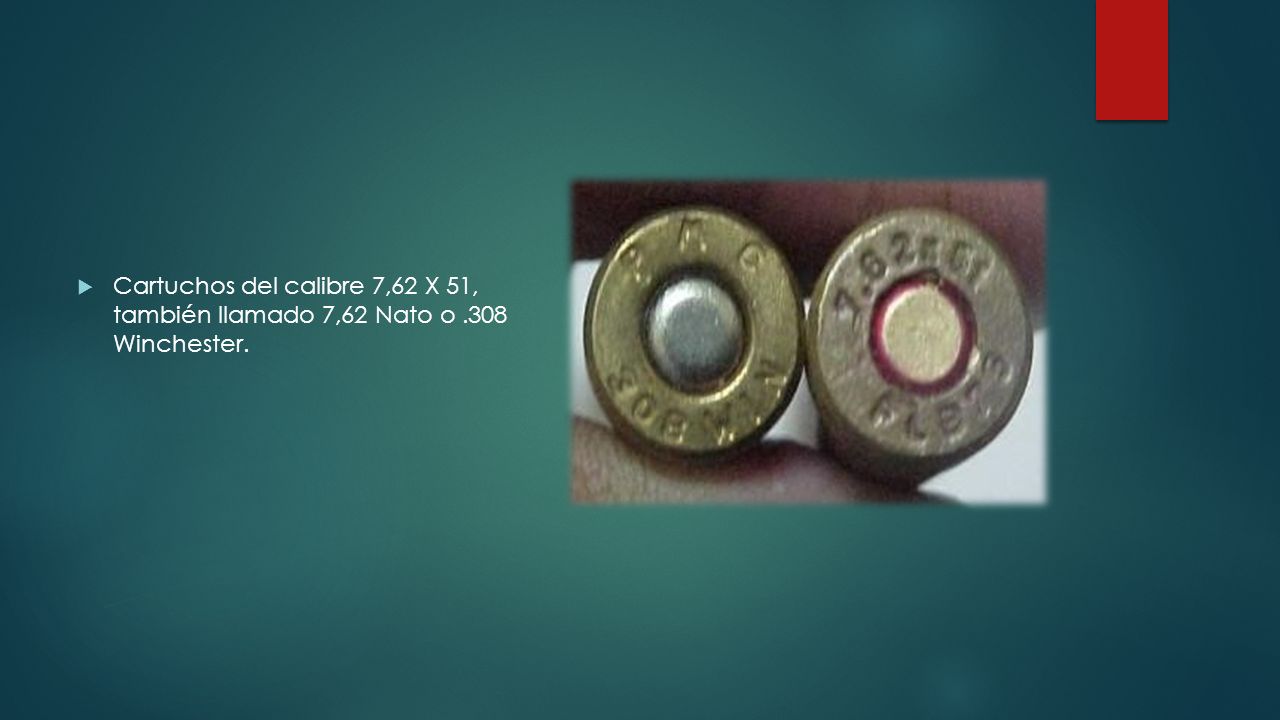

12  Cartuchos del calibre 7,62 X 51, también llamado 7,62 Nato o.308 Winchester.

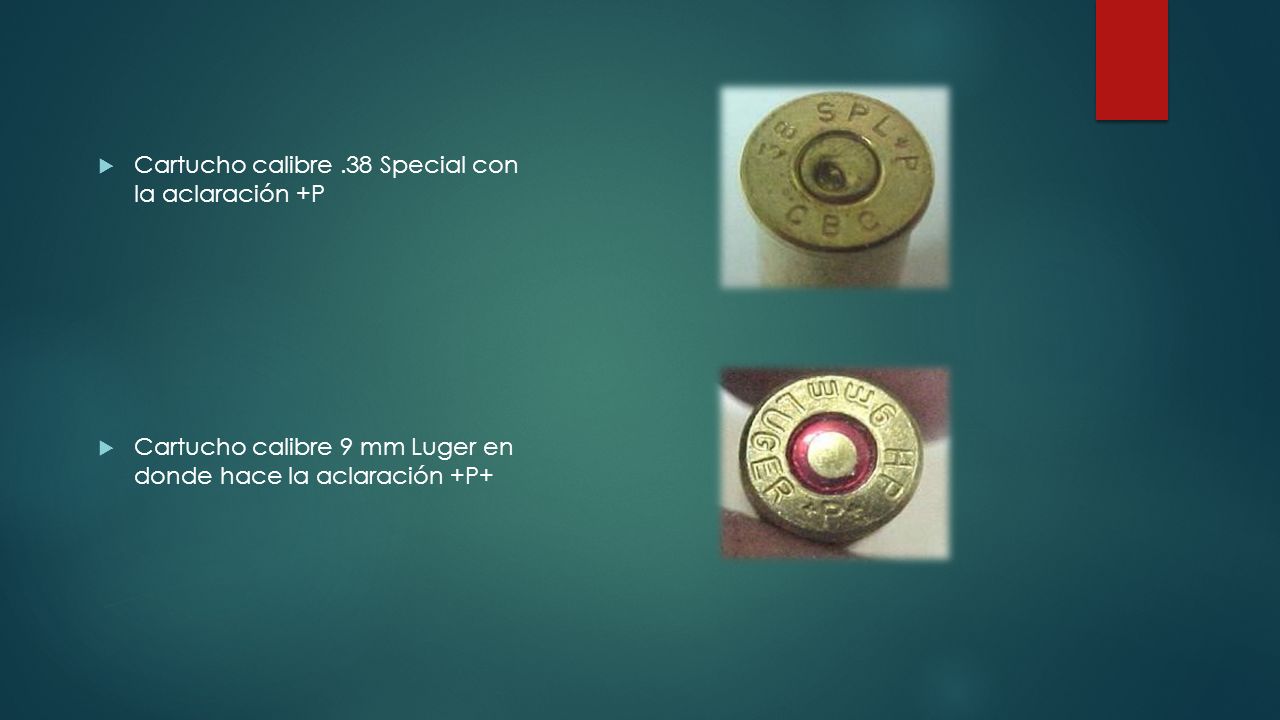

13  Cartucho calibre.38 Special con la aclaración +P  Cartucho calibre 9 mm Luger en donde hace la aclaración +P+

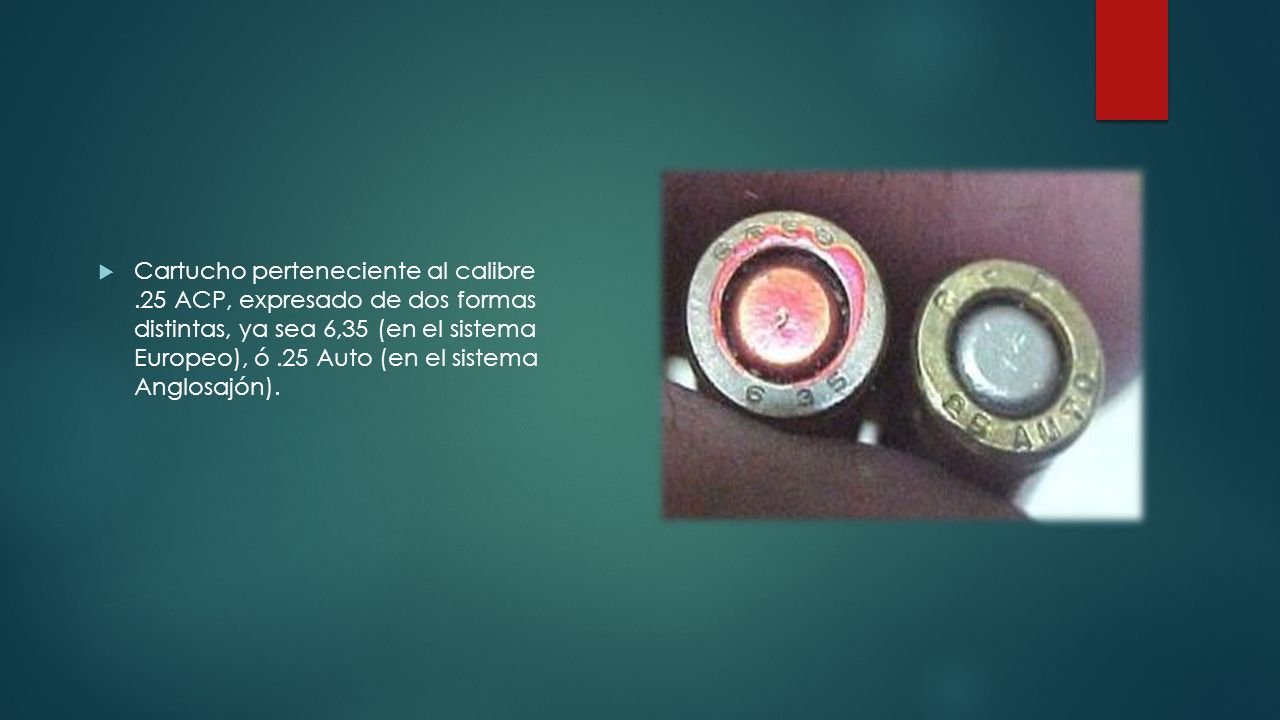

14  Cartucho perteneciente al calibre.25 ACP, expresado de dos formas distintas, ya sea 6,35 (en el sistema Europeo), ó.25 Auto (en el sistema Anglosajón).

15  Cartucho perteneciente al calibre.300 Winchester Mágnum, en donde se aprecia el Belted o refuerzo en su parte posterior.

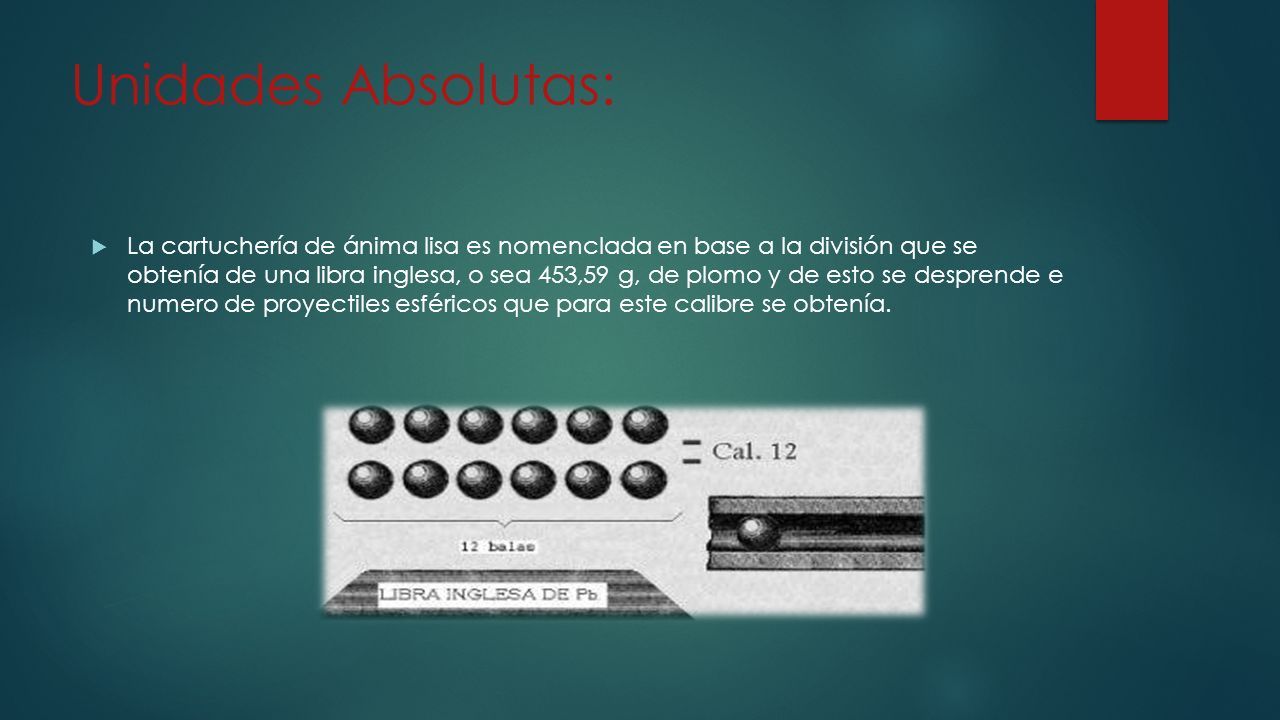

16 Unidades Absolutas:  La cartuchería de ánima lisa es nomenclada en base a la división que se obtenía de una libra inglesa, o sea 453,59 g, de plomo y de esto se desprende e numero de proyectiles esféricos que para este calibre se obtenía.

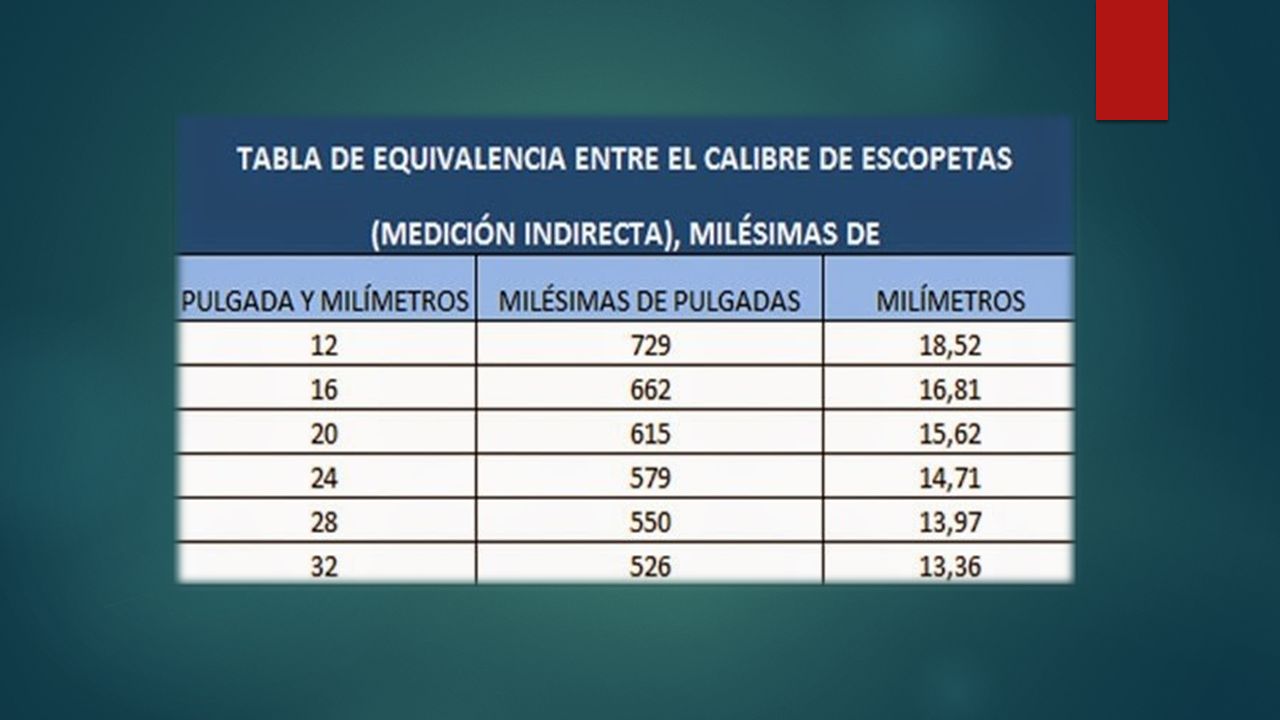

17

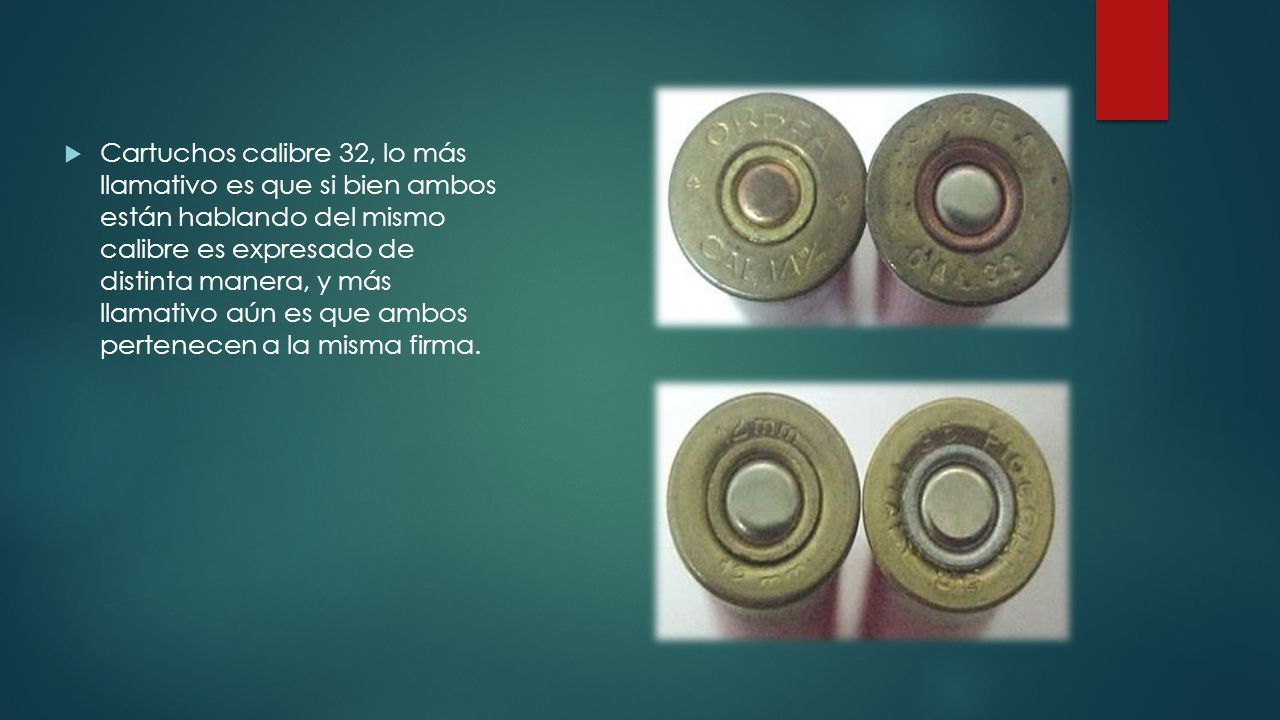

18  Cartuchos calibre 32, lo más llamativo es que si bien ambos están hablando del mismo calibre es expresado de distinta manera, y más llamativo aún es que ambos pertenecen a la misma firma.

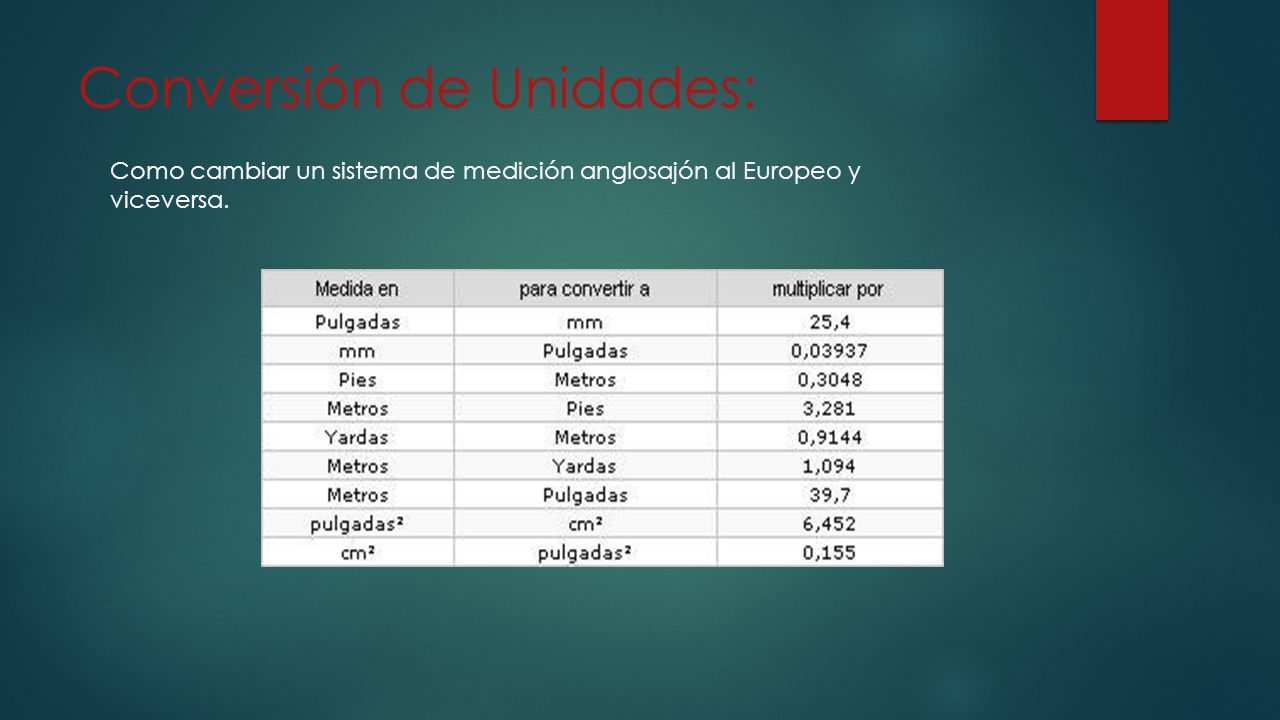

19 Conversión de Unidades: Como cambiar un sistema de medición anglosajón al Europeo y viceversa.

20 BALISTICA: Que es?  Ciencia que estudia las causas y efectos del proyectil o munición en su trayectoria.

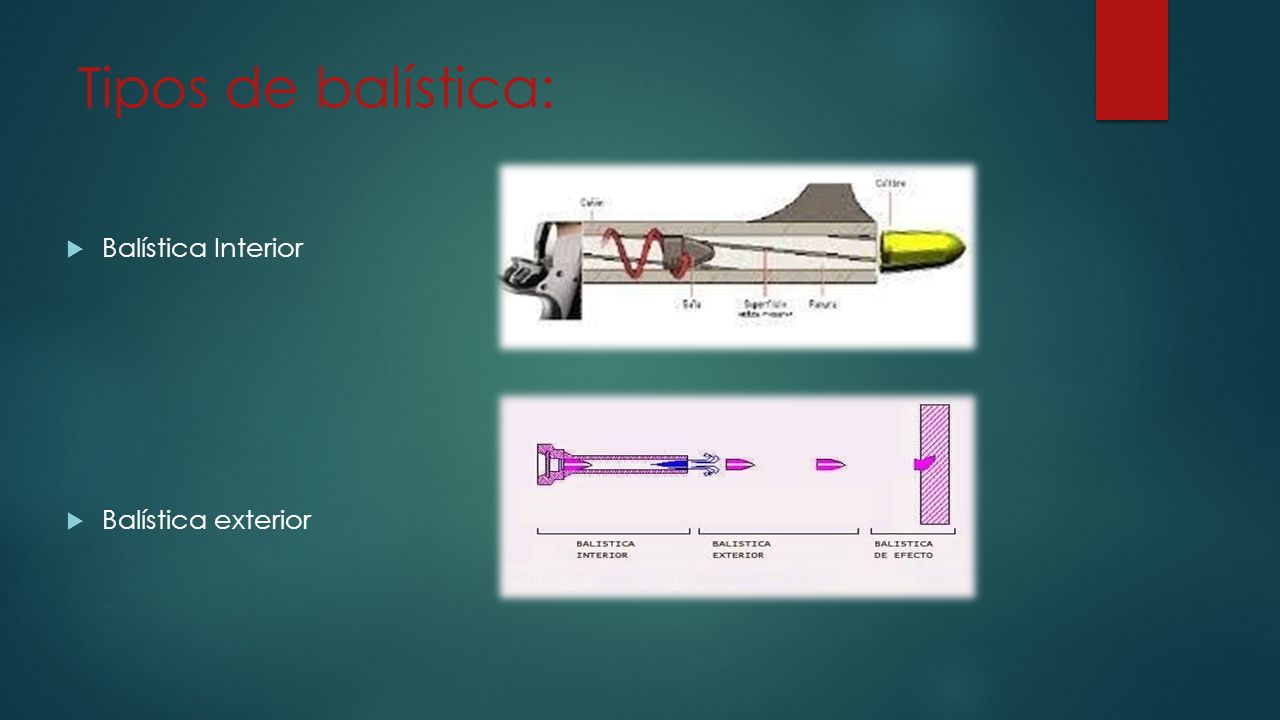

21 Tipos de balística:  Balística Interior  Balística exterior

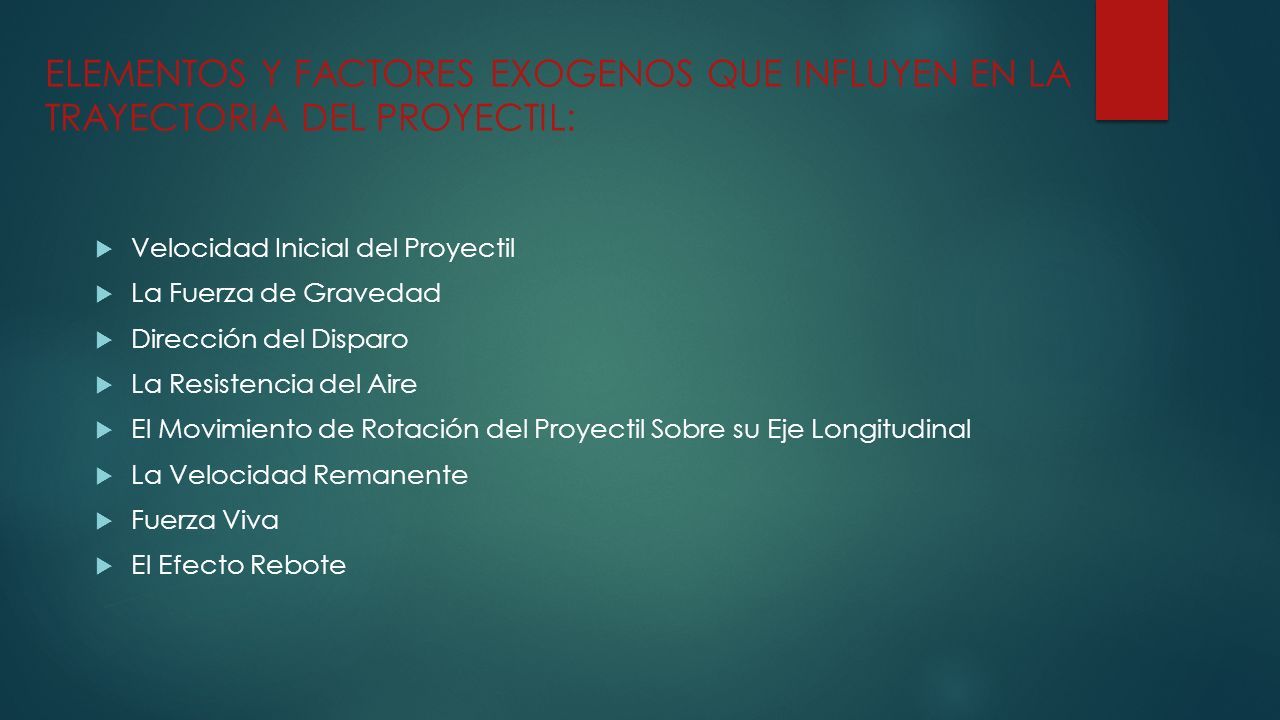

22 ELEMENTOS Y FACTORES EXOGENOS QUE INFLUYEN EN LA TRAYECTORIA DEL PROYECTIL:  Velocidad Inicial del Proyectil  La Fuerza de Gravedad  Dirección del Disparo  La Resistencia del Aire  El Movimiento de Rotación del Proyectil Sobre su Eje Longitudinal  La Velocidad Remanente  Fuerza Viva  El Efecto Rebote

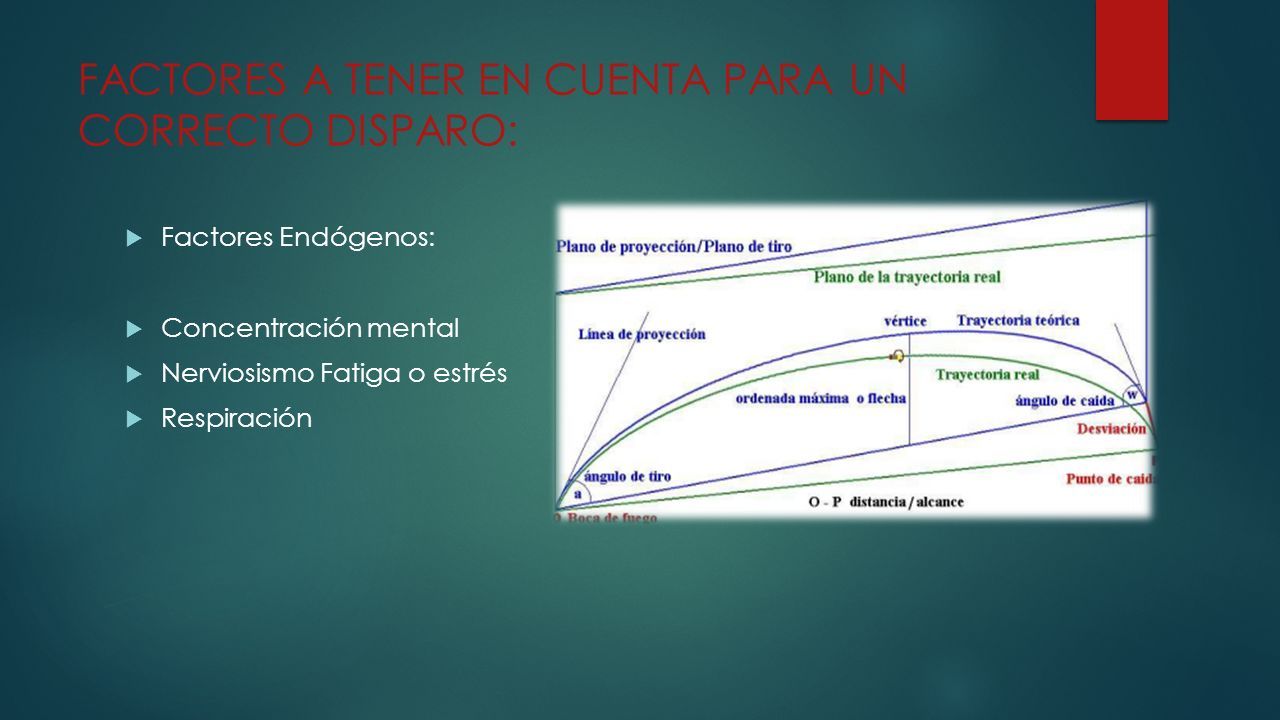

23 FACTORES A TENER EN CUENTA PARA UN CORRECTO DISPARO:  Factores Endógenos:  Concentración mental  Nerviosismo Fatiga o estrés  Respiración

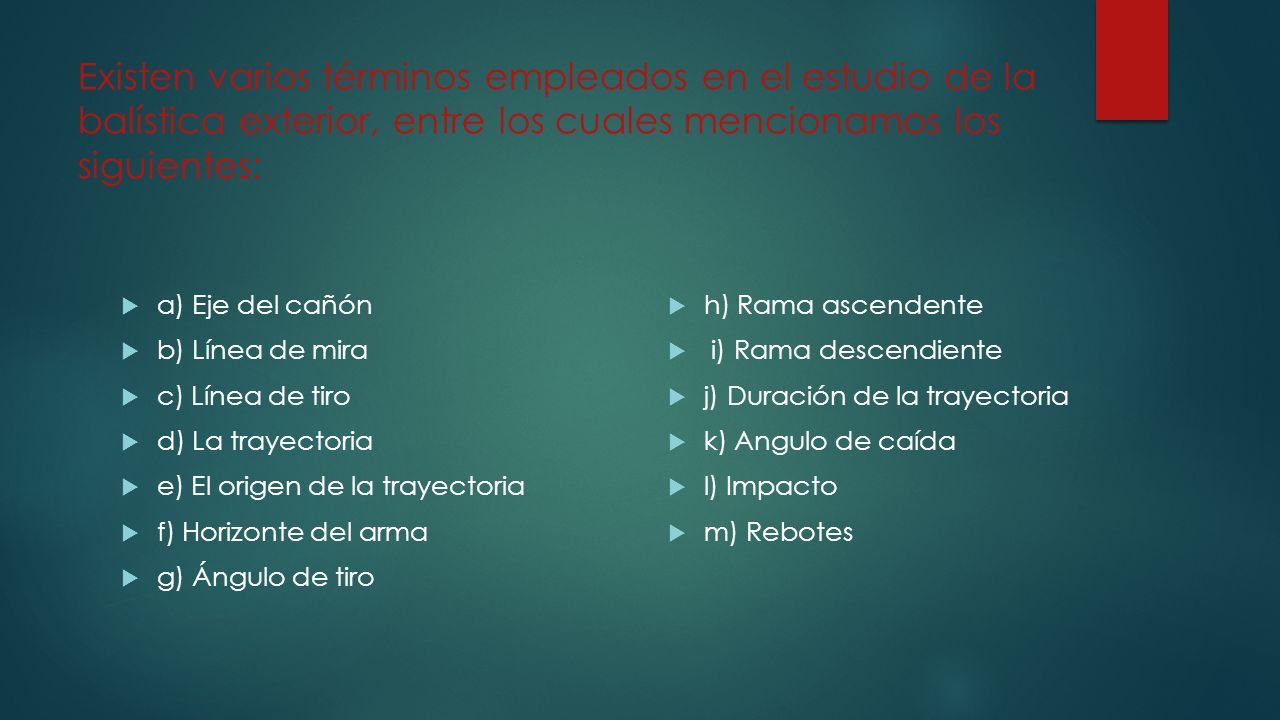

24 Existen varios términos empleados en el estudio de la balística exterior, entre los cuales mencionamos los siguientes:  a) Eje del cañón  b) Línea de mira  c) Línea de tiro  d) La trayectoria  e) El origen de la trayectoria  f) Horizonte del arma  g) Ángulo de tiro  h) Rama ascendente  i) Rama descendiente  j) Duración de la trayectoria  k) Angulo de caída  l) Impacto  m) Rebotes

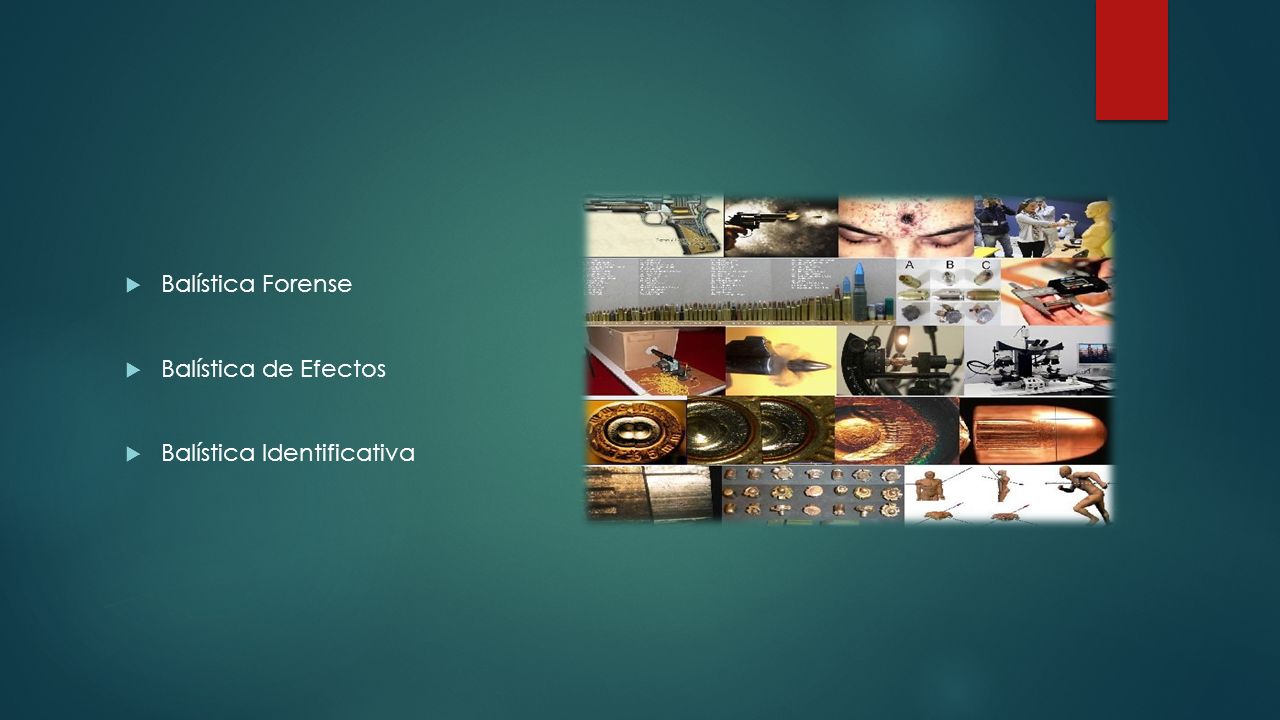

25  Balística Forense  Balística de Efectos  Balística Identificativa

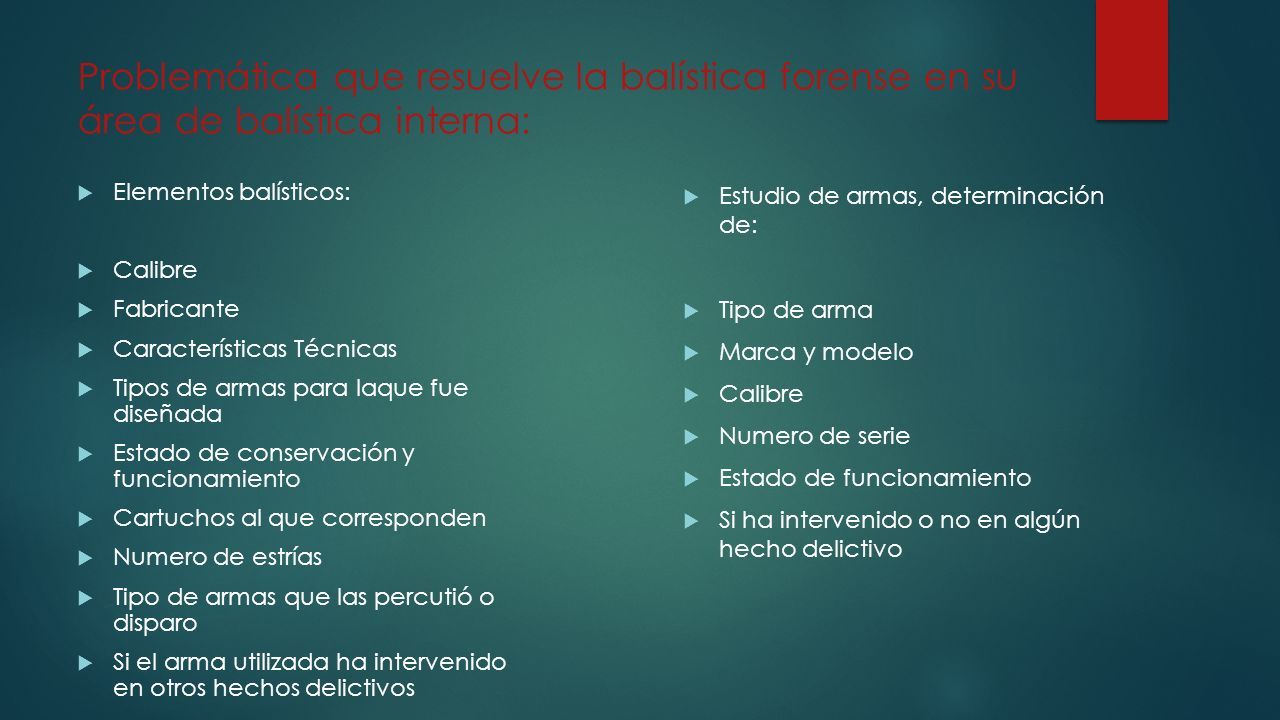

26 Problemática que resuelve la balística forense en su área de balística interna:  Elementos balísticos:  Calibre  Fabricante  Características Técnicas  Tipos de armas para laque fue diseñada  Estado de conservación y funcionamiento  Cartuchos al que corresponden  Numero de estrías  Tipo de armas que las percutió o disparo  Si el arma utilizada ha intervenido en otros hechos delictivos  Estudio de armas, determinación de:  Tipo de arma  Marca y modelo  Calibre  Numero de serie  Estado de funcionamiento  Si ha intervenido o no en algún hecho delictivo

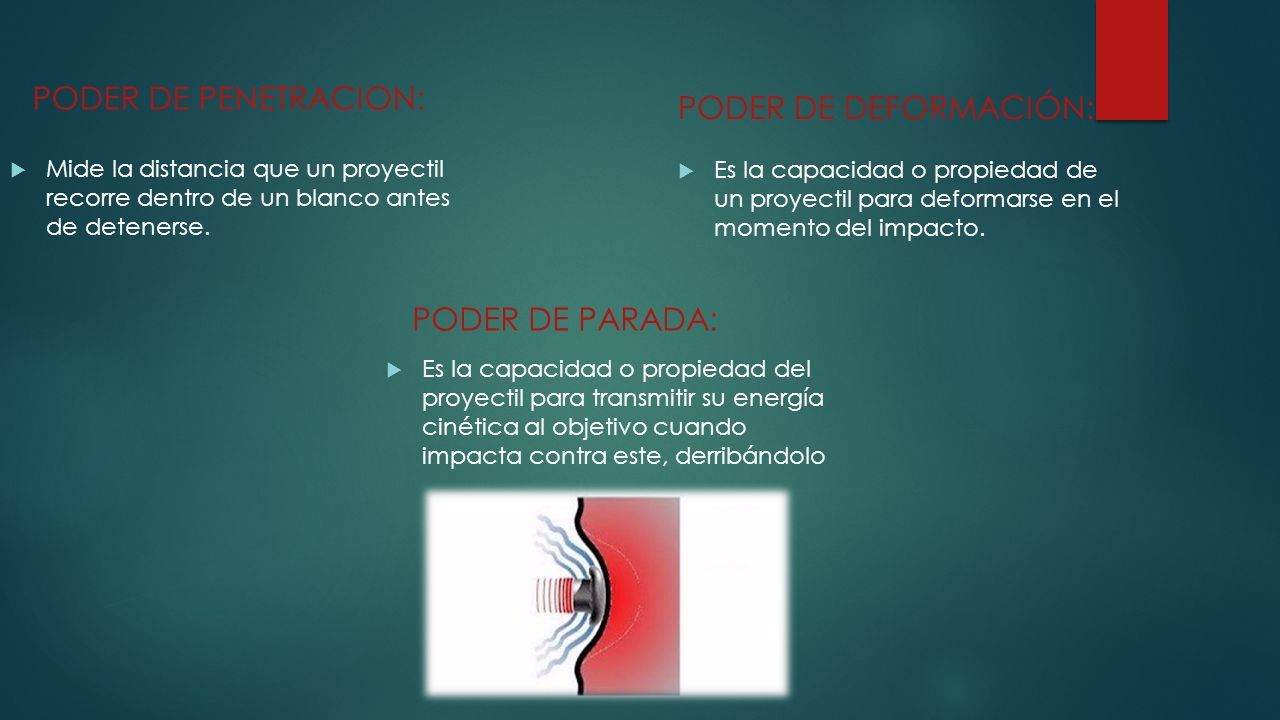

27 PODER DE PENETRACION:  Mide la distancia que un proyectil recorre dentro de un blanco antes de detenerse. PODER DE PARADA:  Es la capacidad o propiedad del proyectil para transmitir su energía cinética al objetivo cuando impacta contra este, derribándolo PODER DE DEFORMACIÓN:  Es la capacidad o propiedad de un proyectil para deformarse en el momento del impacto.

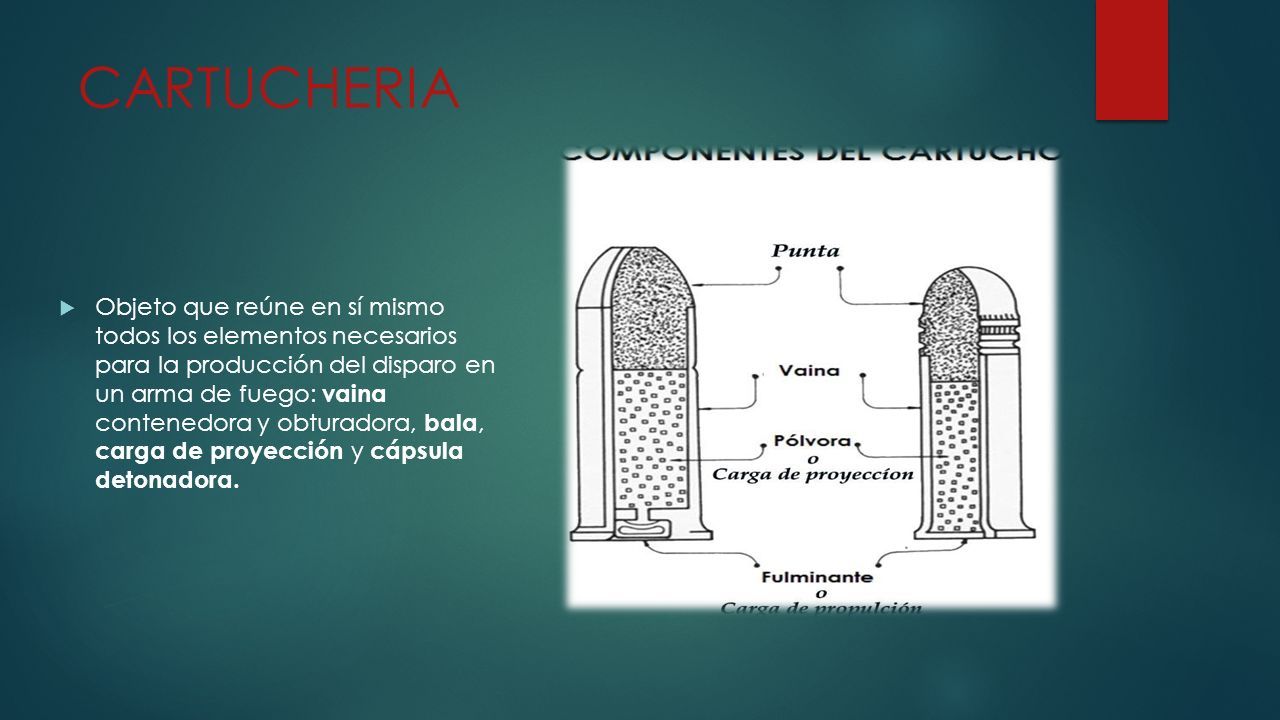

28 CARTUCHERIA  Objeto que reúne en sí mismo todos los elementos necesarios para la producción del disparo en un arma de fuego: vaina contenedora y obturadora, bala, carga de proyección y cápsula detonadora.

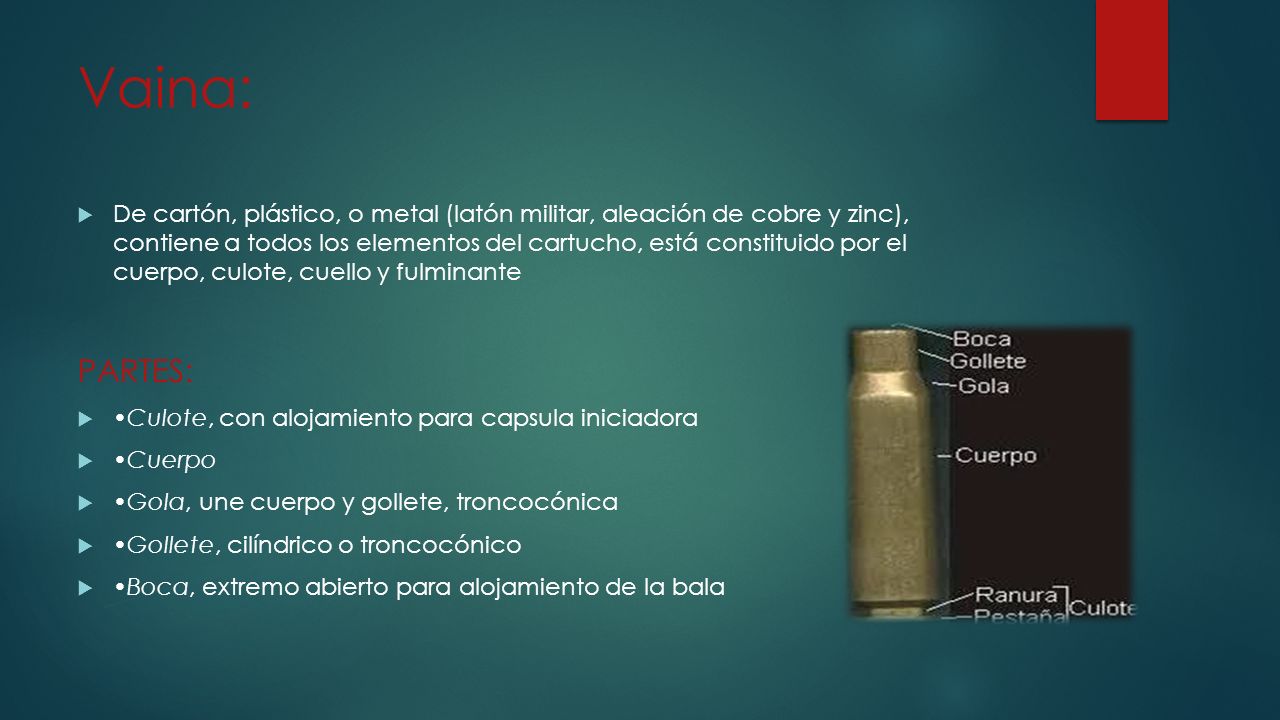

29 Vaina:  De cartón, plástico, o metal (latón militar, aleación de cobre y zinc), contiene a todos los elementos del cartucho, está constituido por el cuerpo, culote, cuello y fulminante PARTES: Culote, con alojamiento para capsula iniciadora Cuerpo Gola, une cuerpo y gollete, troncocónica Gollete, cilíndrico o troncocónico Boca, extremo abierto para alojamiento de la bala

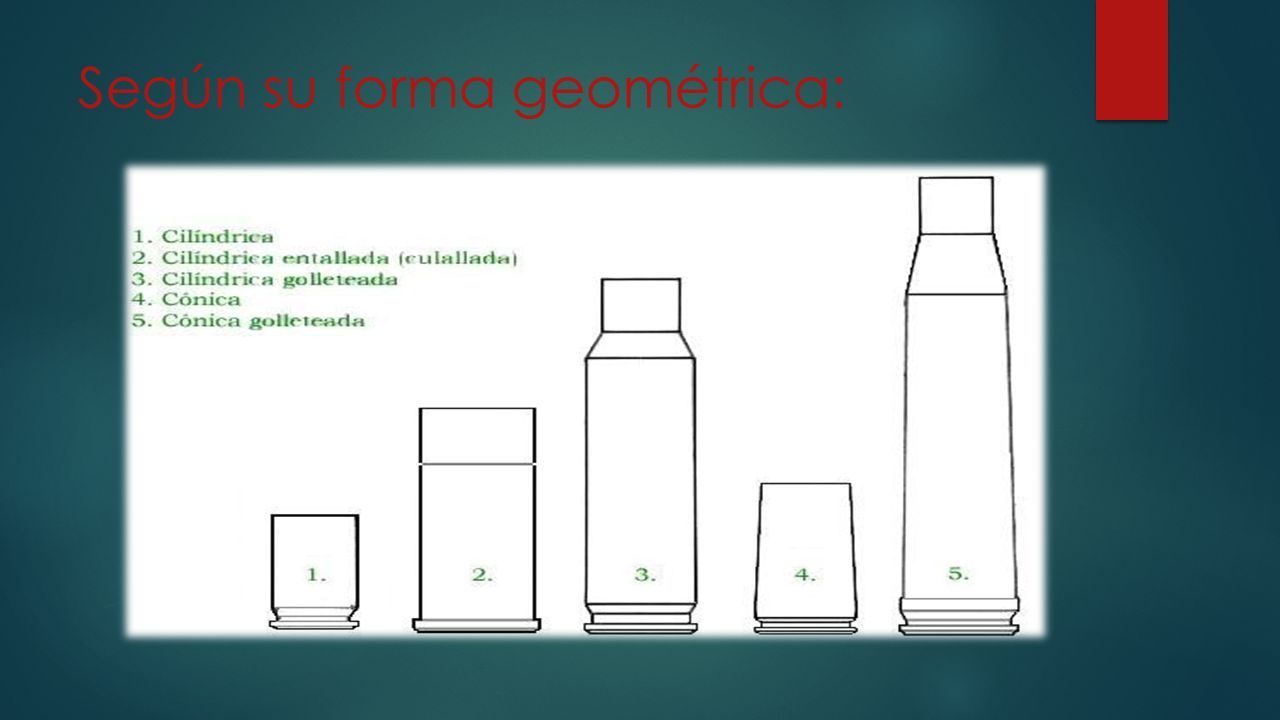

30 Según su forma geométrica:

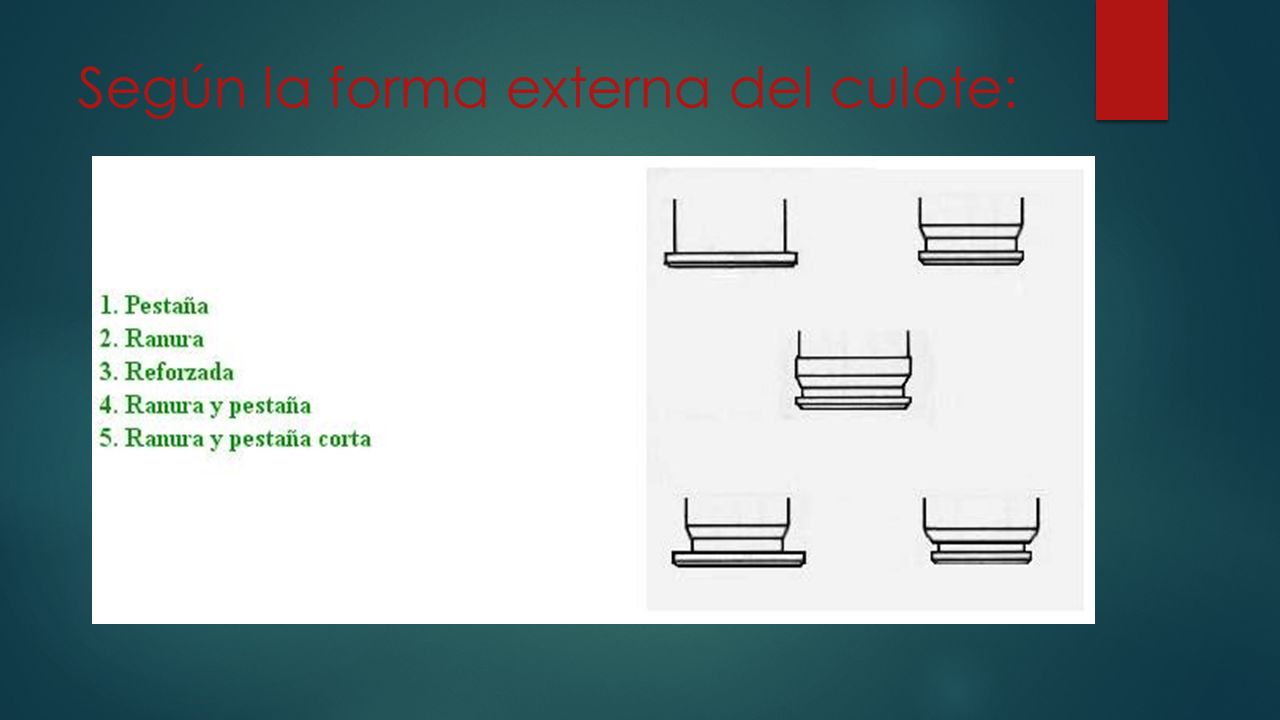

31 Según la forma externa del culote:

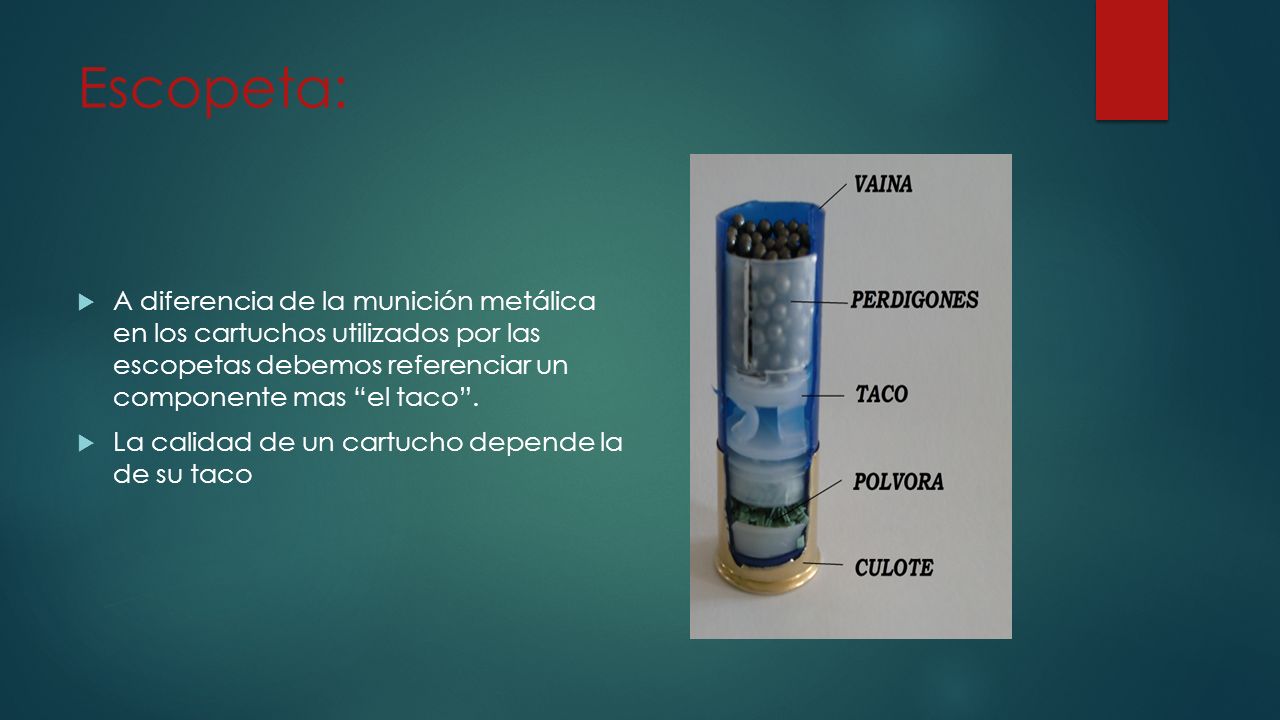

32 Escopeta:  A diferencia de la munición metálica en los cartuchos utilizados por las escopetas debemos referenciar un componente mas “el taco”.  La calidad de un cartucho depende la de su taco

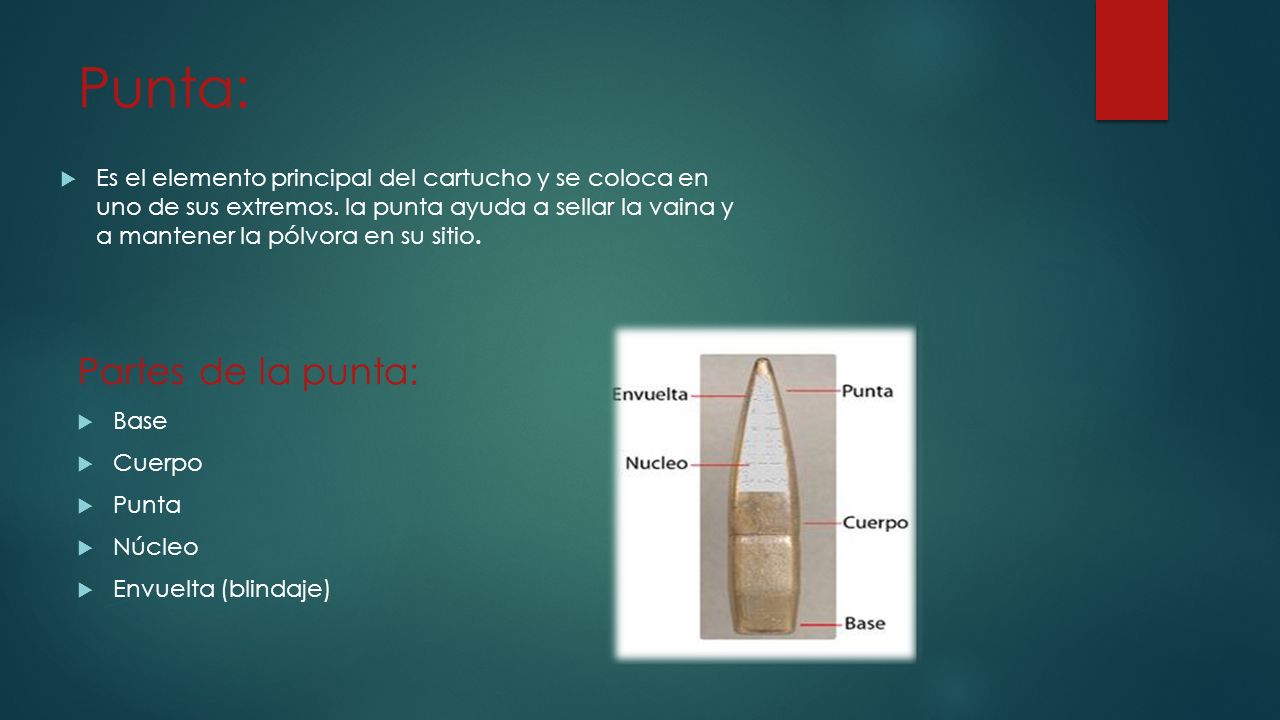

33 Punta:  Es el elemento principal del cartucho y se coloca en uno de sus extremos. la punta ayuda a sellar la vaina y a mantener la pólvora en su sitio. Partes de la punta:  Base  Cuerpo  Punta  Núcleo  Envuelta (blindaje)

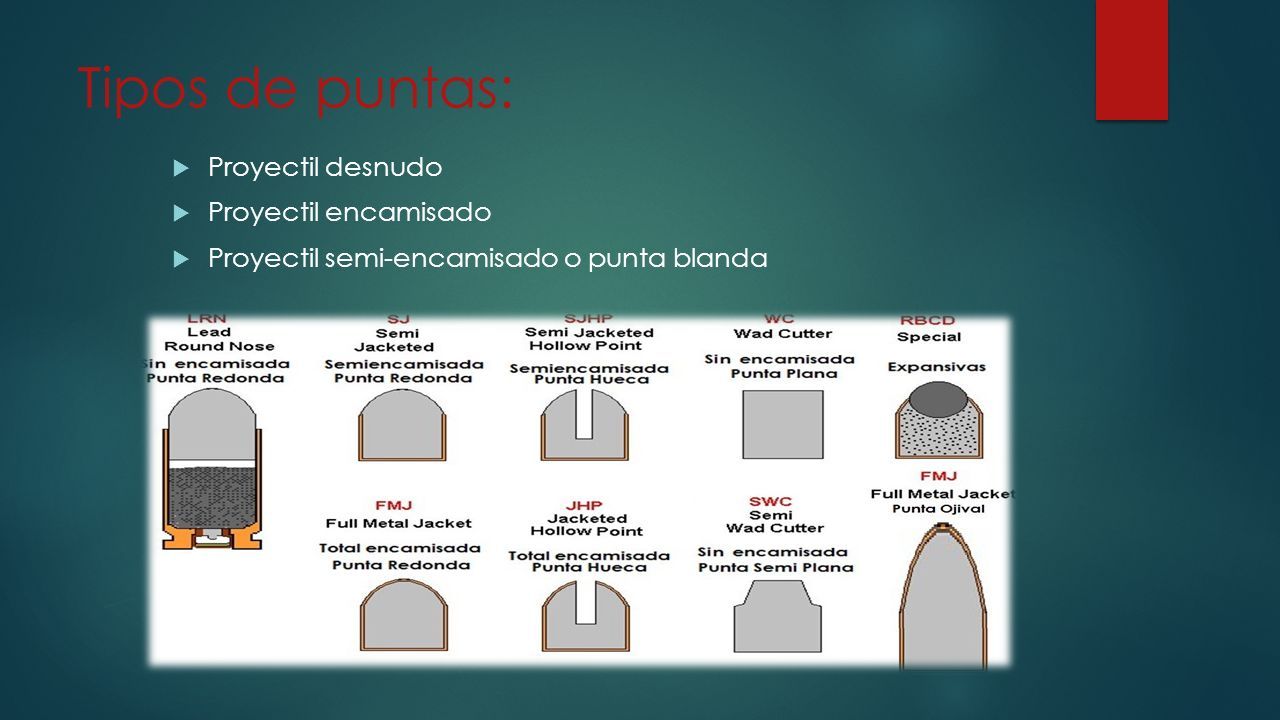

34 Tipos de puntas:  Proyectil desnudo  Proyectil encamisado  Proyectil semi-encamisado o punta blanda

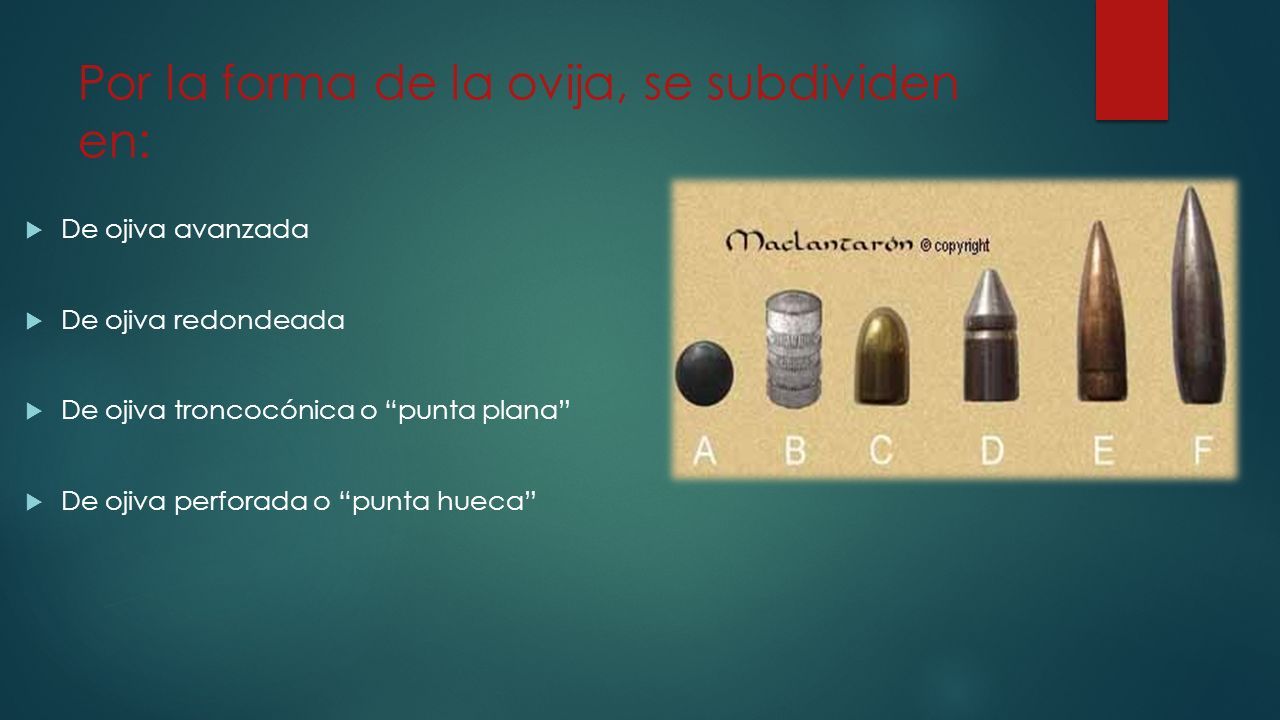

35 Por la forma de la ovija, se subdividen en:  De ojiva avanzada  De ojiva redondeada  De ojiva troncocónica o “punta plana”  De ojiva perforada o “punta hueca”

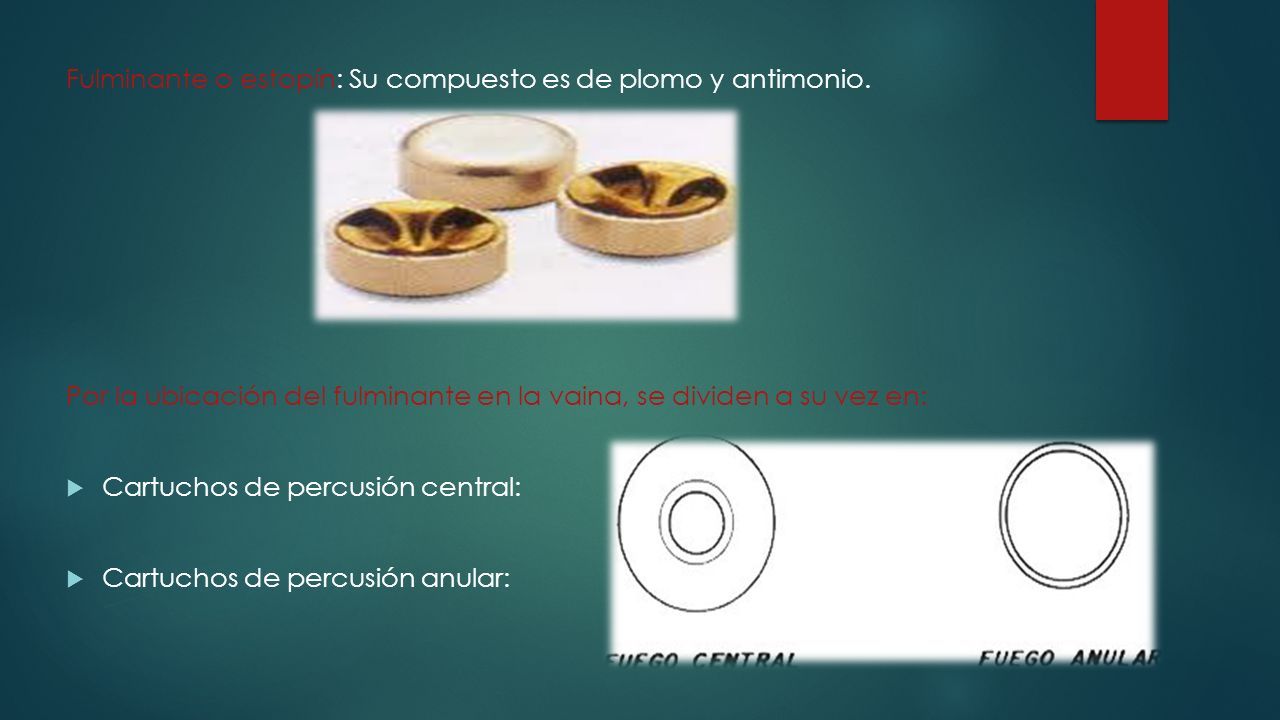

36 Fulminante o estopín: Su compuesto es de plomo y antimonio. Por la ubicación del fulminante en la vaina, se dividen a su vez en:  Cartuchos de percusión central:  Cartuchos de percusión anular:

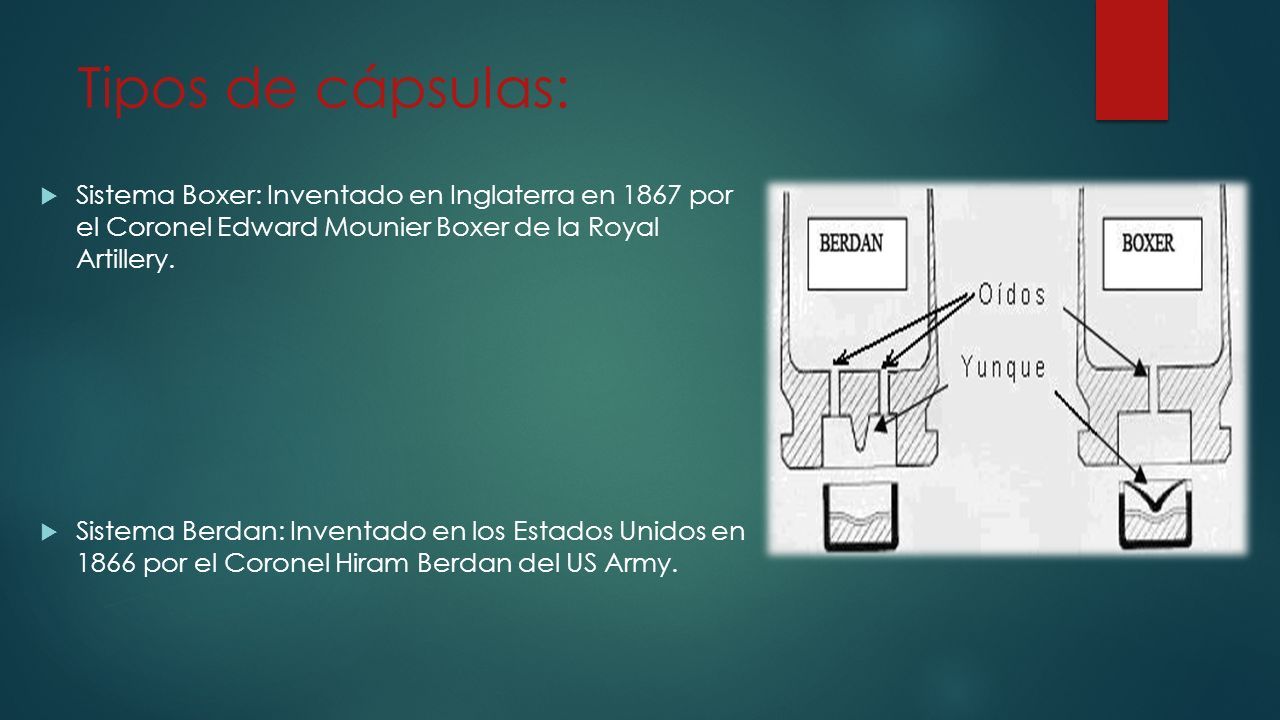

37 Tipos de cápsulas:  Sistema Boxer: Inventado en Inglaterra en 1867 por el Coronel Edward Mounier Boxer de la Royal Artillery.  Sistema Berdan: Inventado en los Estados Unidos en 1866 por el Coronel Hiram Berdan del US Army.

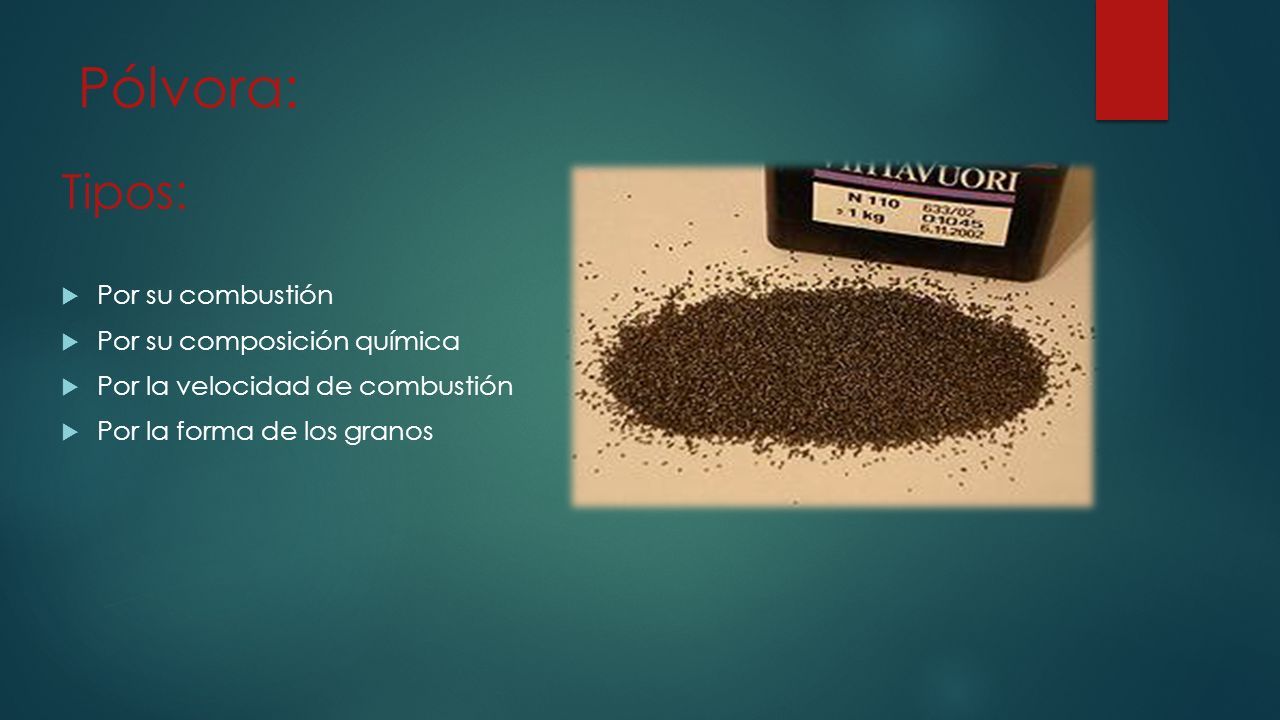

38 Pólvora: Tipos:  Por su combustión  Por su composición química  Por la velocidad de combustión  Por la forma de los granos

39 PROTECCIONES BALISTICAS Concepto de chaleco antibala:  Protección individual contra las armas de fuego

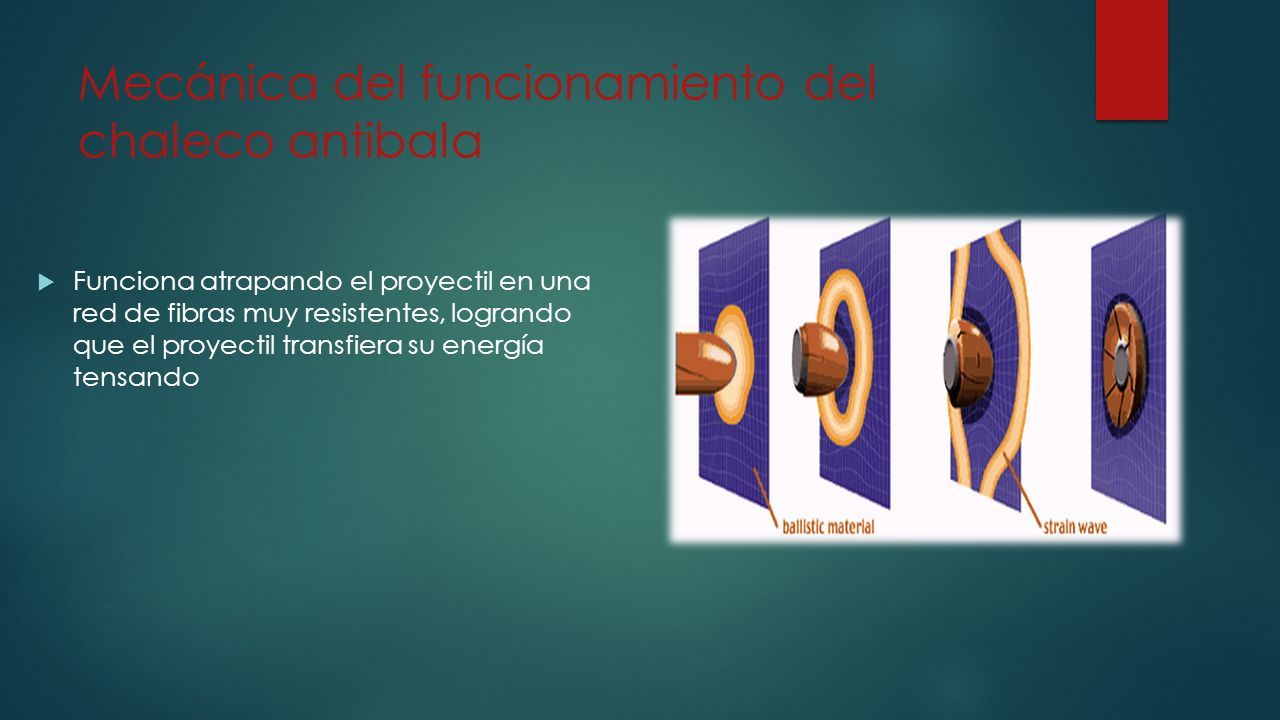

40 Mecánica del funcionamiento del chaleco antibala  Funciona atrapando el proyectil en una red de fibras muy resistentes, logrando que el proyectil transfiera su energía tensando

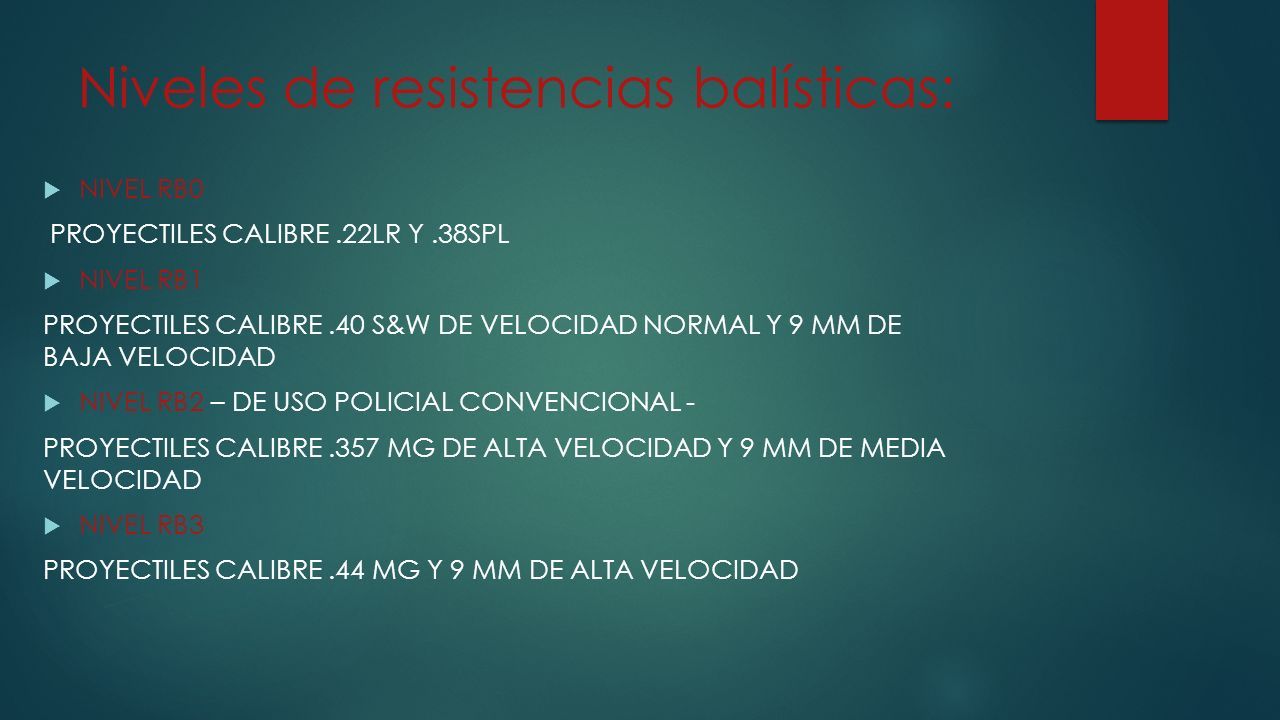

41 Niveles de resistencias balísticas:  NIVEL RB0 PROYECTILES CALIBRE.22LR Y.38SPL  NIVEL RB1 PROYECTILES CALIBRE.40 S&W DE VELOCIDAD NORMAL Y 9 MM DE BAJA VELOCIDAD  NIVEL RB2 – DE USO POLICIAL CONVENCIONAL - PROYECTILES CALIBRE.357 MG DE ALTA VELOCIDAD Y 9 MM DE MEDIA VELOCIDAD  NIVEL RB3 PROYECTILES CALIBRE.44 MG Y 9 MM DE ALTA VELOCIDAD

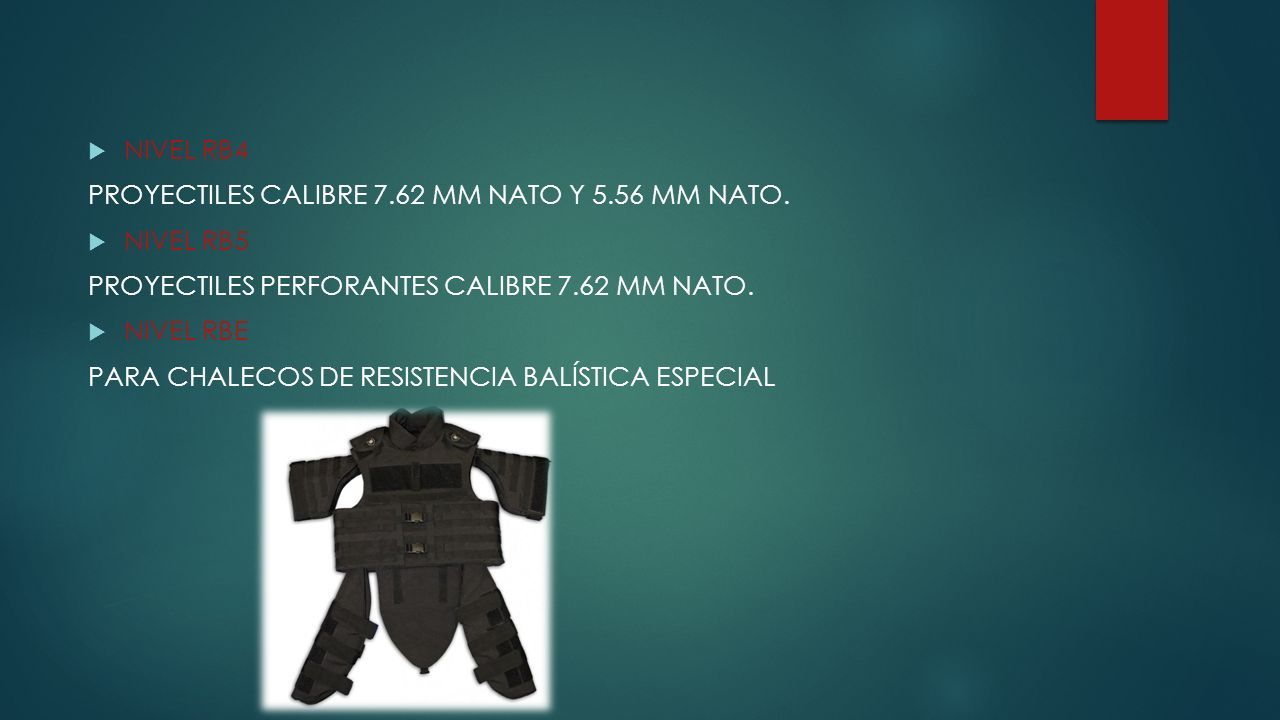

42  NIVEL RB4 PROYECTILES CALIBRE 7.62 MM NATO Y 5.56 MM NATO.  NIVEL RB5 PROYECTILES PERFORANTES CALIBRE 7.62 MM NATO.  NIVEL RBE PARA CHALECOS DE RESISTENCIA BALÍSTICA ESPECIAL

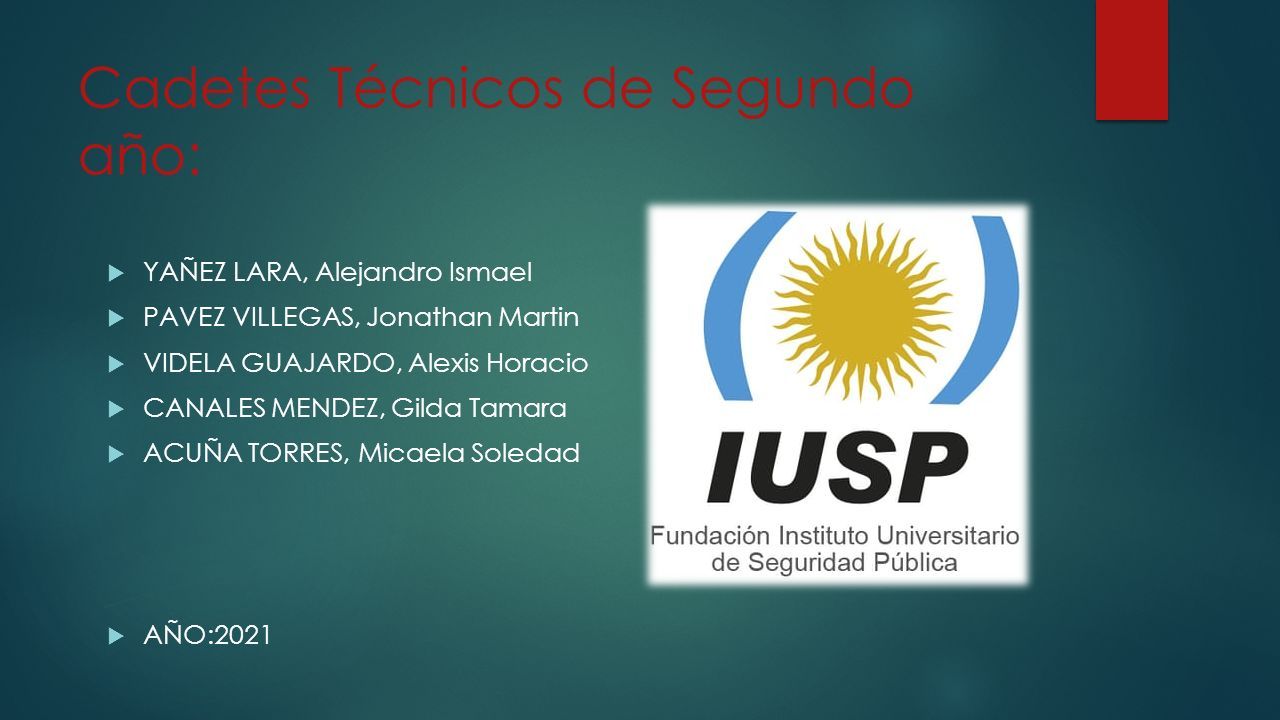

43 Cadetes Técnicos de Segundo año:  YAÑEZ LARA, Alejandro Ismael  PAVEZ VILLEGAS, Jonathan Martin  VIDELA GUAJARDO, Alexis Horacio  CANALES MENDEZ, Gilda Tamara  ACUÑA TORRES, Micaela Soledad  AÑO:2021
