1 THIS IS YOUR PRESENTATION TITLE

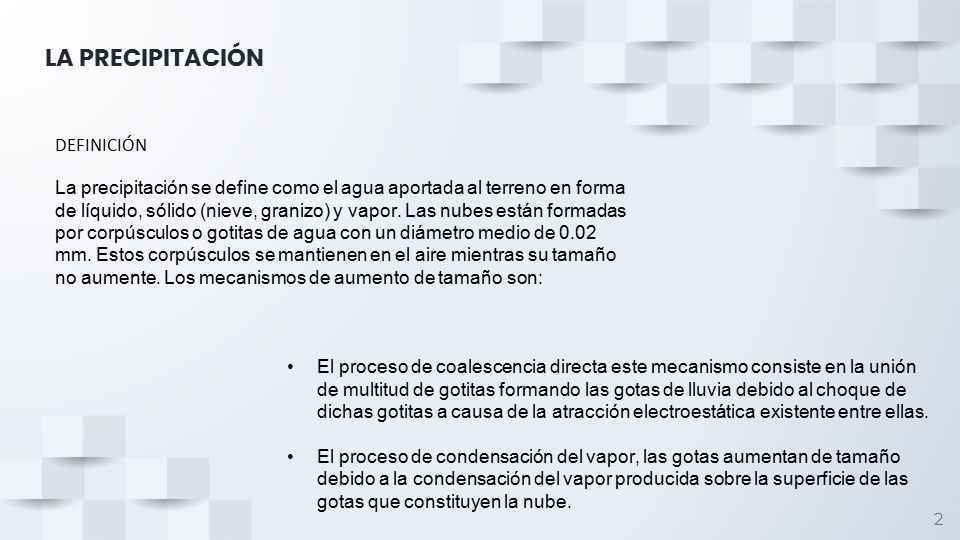

2 LA PRECIPITACIÓN 2 DEFINICIÓN La precipitación se define como el agua aportada al terreno en forma de líquido, sólido (nieve, granizo) y vapor. Las nubes están formadas por corpúsculos o gotitas de agua con un diámetro medio de 0.02 mm. Estos corpúsculos se mantienen en el aire mientras su tamaño no aumente. Los mecanismos de aumento de tamaño son: El proceso de coalescencia directa este mecanismo consiste en la unión de multitud de gotitas formando las gotas de lluvia debido al choque de dichas gotitas a causa de la atracción electroestática existente entre ellas. El proceso de condensación del vapor, las gotas aumentan de tamaño debido a la condensación del vapor producida sobre la superficie de las gotas que constituyen la nube.

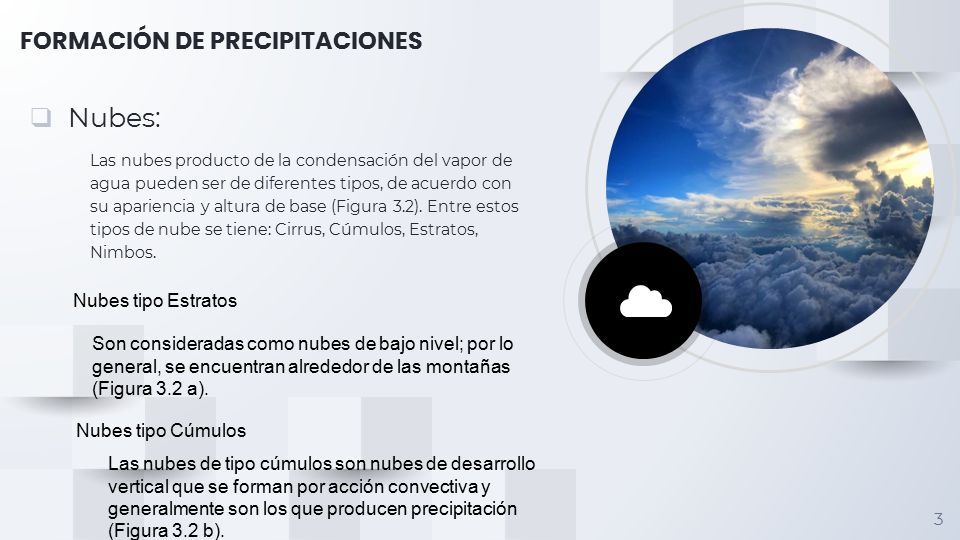

3 FORMACIÓN DE PRECIPITACIONES ❑ Nubes: 3 Las nubes producto de la condensación del vapor de agua pueden ser de diferentes tipos, de acuerdo con su apariencia y altura de base (Figura 3.2). Entre estos tipos de nube se tiene: Cirrus, Cúmulos, Estratos, Nimbos. Nubes tipo Estratos Son consideradas como nubes de bajo nivel; por lo general, se encuentran alrededor de las montañas (Figura 3.2 a). Nubes tipo Cúmulos Las nubes de tipo cúmulos son nubes de desarrollo vertical que se forman por acción convectiva y generalmente son los que producen precipitación (Figura 3.2 b).

4 FORMACIÓN DE PRECIPITACIONES ❑ Nubes: 4 Las nubes producto de la condensación del vapor de agua pueden ser de diferentes tipos, de acuerdo con su apariencia y altura de base (Figura 3.2). Entre estos tipos de nube se tiene: Cirrus, Cúmulos, Estratos, Nimbos. Nubes tipo Nimbos Nubes tipo Cirros Son de nivel medio, generalmente se presentan en forma conjunta con las nubes de tipo estratos, tomando el nombre de nimbostratus. Estas forman una capa lo suficientemente gruesa como para impedir el paso de la luz del sol, y son las responsables de las lluvias intermitentes (Figura 3.2 c). Son nubes de alto nivel, blancas y ligeras, de aspecto fibroso o filamentoso. Aparecen especialmente cuando el aire está seco (Figura 3.2 d).

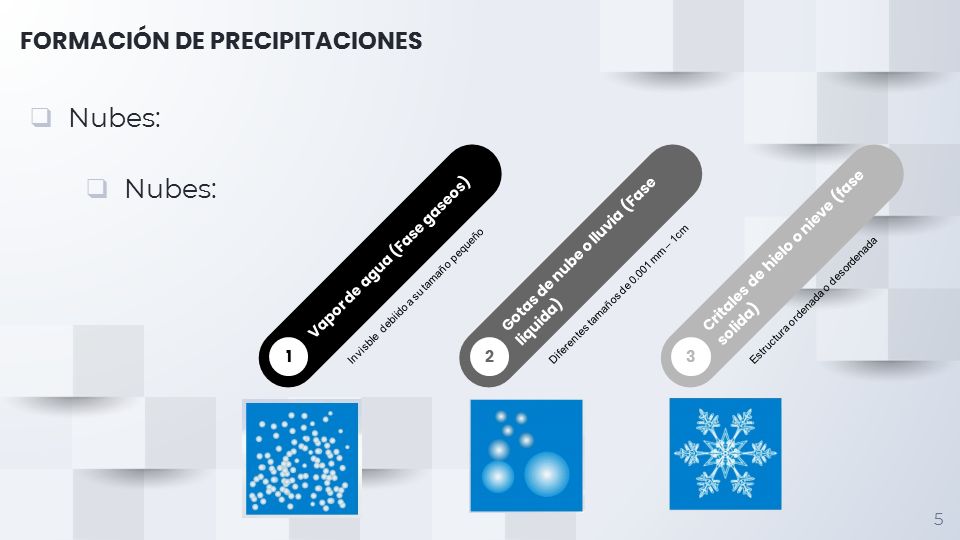

5 FORMACIÓN DE PRECIPITACIONES ❑ Nubes: 5 1 Vapor de agua (Fase gaseos) Invisble debiido a su tamaño pequeño 2 Gotas de nube o lluvia (Fase liquida) Diferentes tamaños de 0.001 mm – 1cm 3 Critales de hielo o nieve (fase solida) Estructura ordenada o desordenada

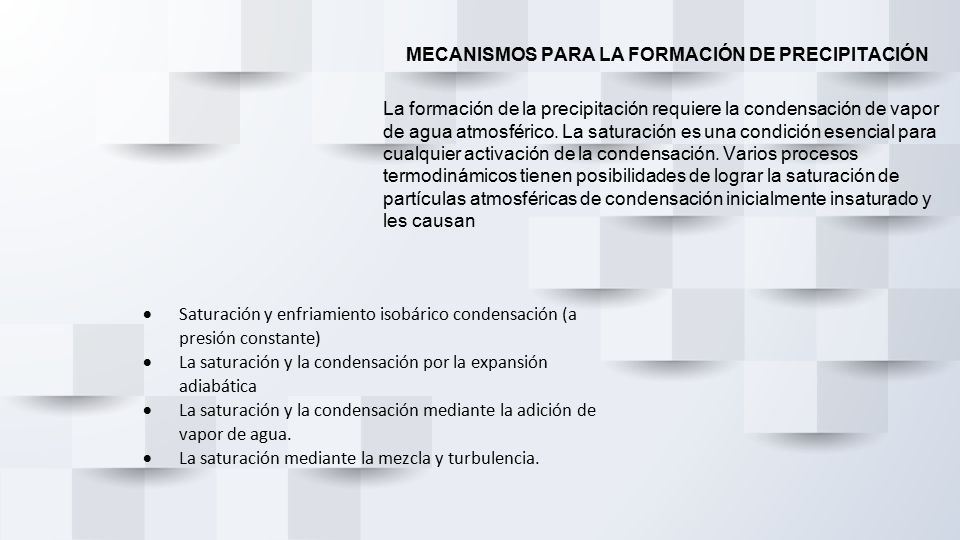

6 La formación de la precipitación requiere la condensación de vapor de agua atmosférico. La saturación es una condición esencial para cualquier activación de la condensación. Varios procesos termodinámicos tienen posibilidades de lograr la saturación de partículas atmosféricas de condensación inicialmente insaturado y les causan MECANISMOS PARA LA FORMACIÓN DE PRECIPITACIÓN  Saturación y enfriamiento isobárico condensación (a presión constante)  La saturación y la condensación por la expansión adiabática  La saturación y la condensación mediante la adición de vapor de agua.  La saturación mediante la mezcla y turbulencia.

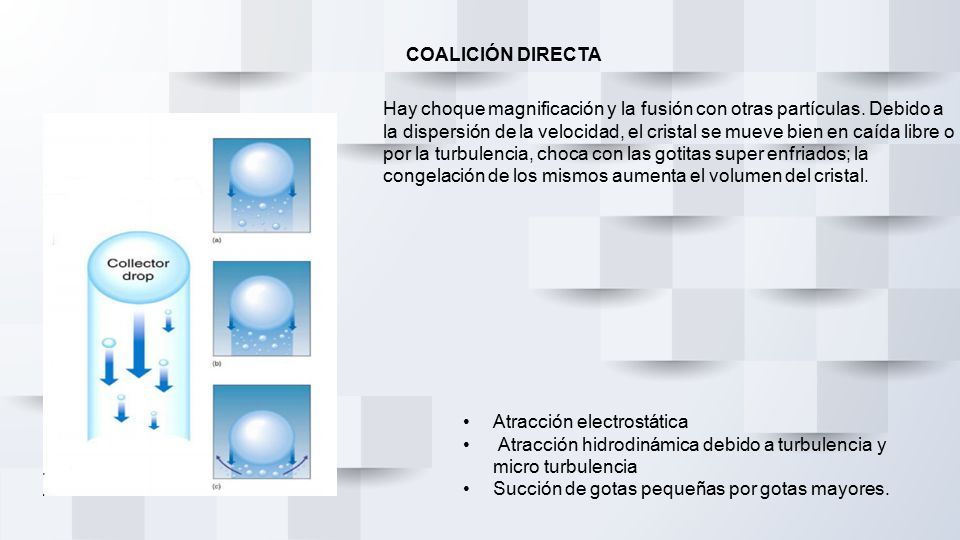

7 Hay choque magnificación y la fusión con otras partículas. Debido a la dispersión de la velocidad, el cristal se mueve bien en caída libre o por la turbulencia, choca con las gotitas super enfriados; la congelación de los mismos aumenta el volumen del cristal. COALICIÓN DIRECTA Atracción electrostática Atracción hidrodinámica debido a turbulencia y micro turbulencia Succión de gotas pequeñas por gotas mayores.

8 Es la porción de la nube donde la temperatura es negativo pero mayor que -40 ° C, los cristales de hielo coexisten y gotas de agua superenfriadas (agua líquida con una T <0 ° C, el agua pura no se solidifica a 0 ° C pero por debajo de - 40 ° C). Alrededor de un cristal de hielo, el aire se satura a un contenido de humedad menor que alrededor de una gotita de agua superenfriada. EFECTO BERGERON Atracción electrostática Atracción hidrodinámica debido a turbulencia y micro turbulencia Succión de gotas pequeñas por gotas mayores.

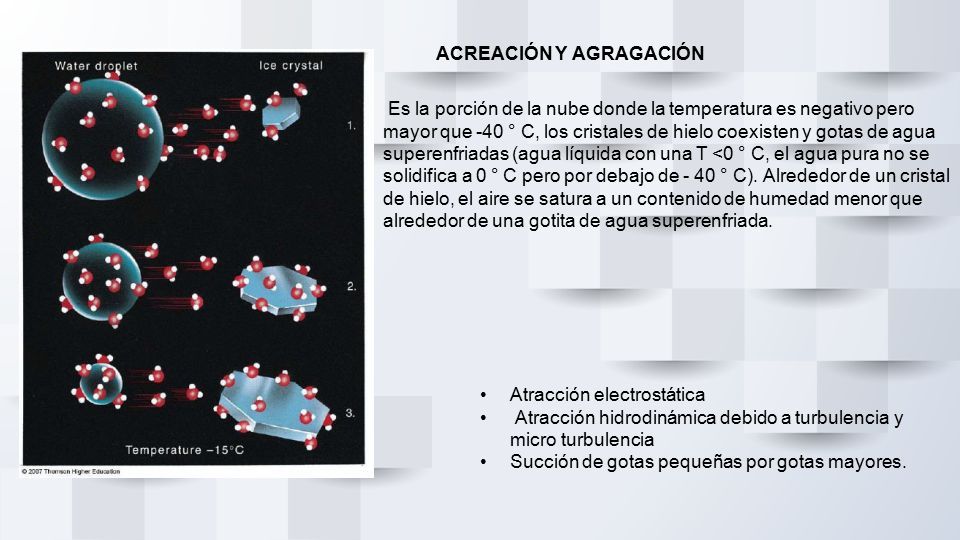

9 Es la porción de la nube donde la temperatura es negativo pero mayor que -40 ° C, los cristales de hielo coexisten y gotas de agua superenfriadas (agua líquida con una T <0 ° C, el agua pura no se solidifica a 0 ° C pero por debajo de - 40 ° C). Alrededor de un cristal de hielo, el aire se satura a un contenido de humedad menor que alrededor de una gotita de agua superenfriada. ACREACIÓN Y AGRAGACIÓN Atracción electrostática Atracción hidrodinámica debido a turbulencia y micro turbulencia Succión de gotas pequeñas por gotas mayores.

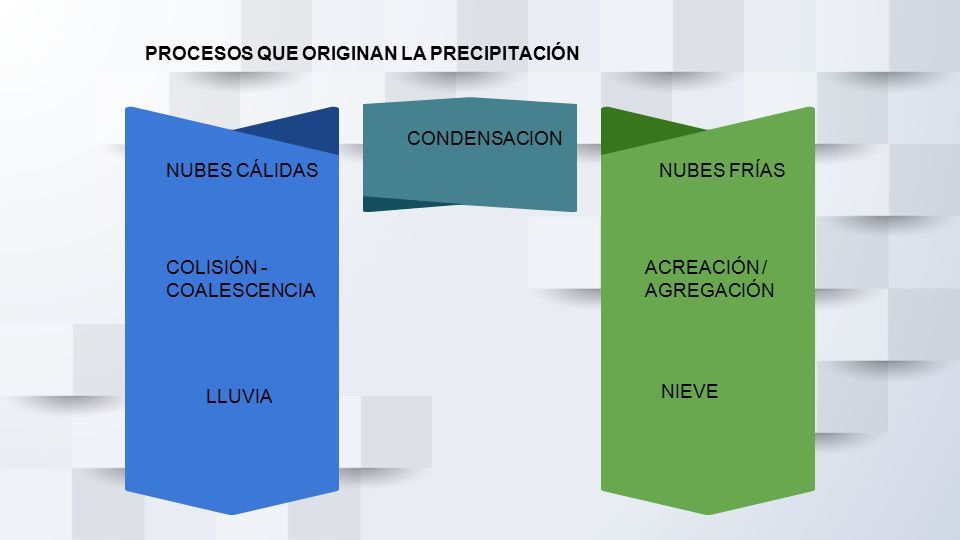

10 PROCESOS QUE ORIGINAN LA PRECIPITACIÓN CONDENSACION NUBES CÁLIDASNUBES FRÍAS COLISIÓN - COALESCENCIA LLUVIA ACREACIÓN / AGREGACIÓN NIEVE

11 Es la porción de la nube donde la temperatura es negativo pero mayor que -40 ° C, los cristales de hielo coexisten y gotas de agua superenfriadas (agua líquida con una T <0 ° C, el agua pura no se solidifica a 0 ° C pero por debajo de - 40 ° C). Alrededor de un cristal de hielo, el aire se satura a un contenido de humedad menor que alrededor de una gotita de agua superenfriada. CONDENSACIÓN Atracción electrostática Atracción hidrodinámica debido a turbulencia y micro turbulencia Succión de gotas pequeñas por gotas mayores.

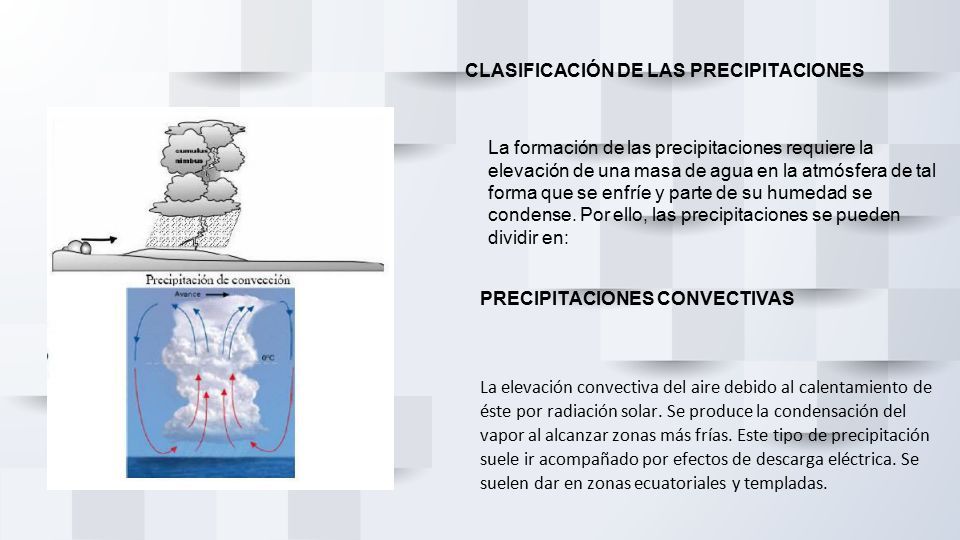

12 La formación de las precipitaciones requiere la elevación de una masa de agua en la atmósfera de tal forma que se enfríe y parte de su humedad se condense. Por ello, las precipitaciones se pueden dividir en: CLASIFICACIÓN DE LAS PRECIPITACIONES PRECIPITACIONES CONVECTIVAS La elevación convectiva del aire debido al calentamiento de éste por radiación solar. Se produce la condensación del vapor al alcanzar zonas más frías. Este tipo de precipitación suele ir acompañado por efectos de descarga eléctrica. Se suelen dar en zonas ecuatoriales y templadas.

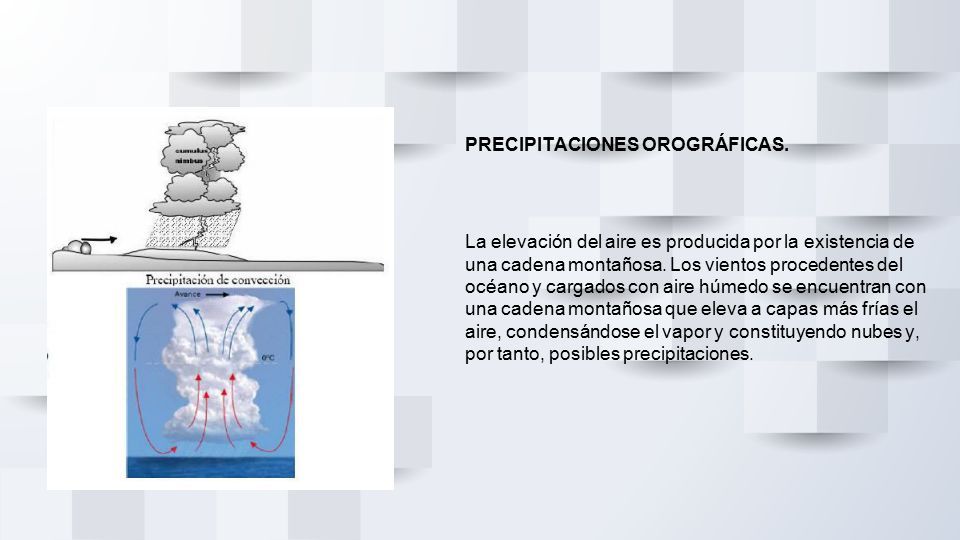

13 La elevación del aire es producida por la existencia de una cadena montañosa. Los vientos procedentes del océano y cargados con aire húmedo se encuentran con una cadena montañosa que eleva a capas más frías el aire, condensándose el vapor y constituyendo nubes y, por tanto, posibles precipitaciones. PRECIPITACIONES OROGRÁFICAS.

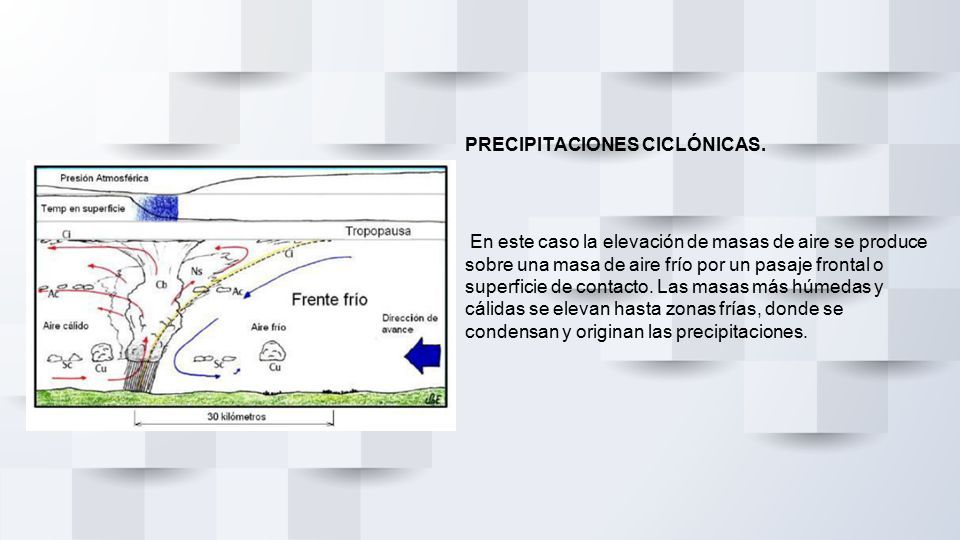

14 En este caso la elevación de masas de aire se produce sobre una masa de aire frío por un pasaje frontal o superficie de contacto. Las masas más húmedas y cálidas se elevan hasta zonas frías, donde se condensan y originan las precipitaciones. PRECIPITACIONES CICLÓNICAS.

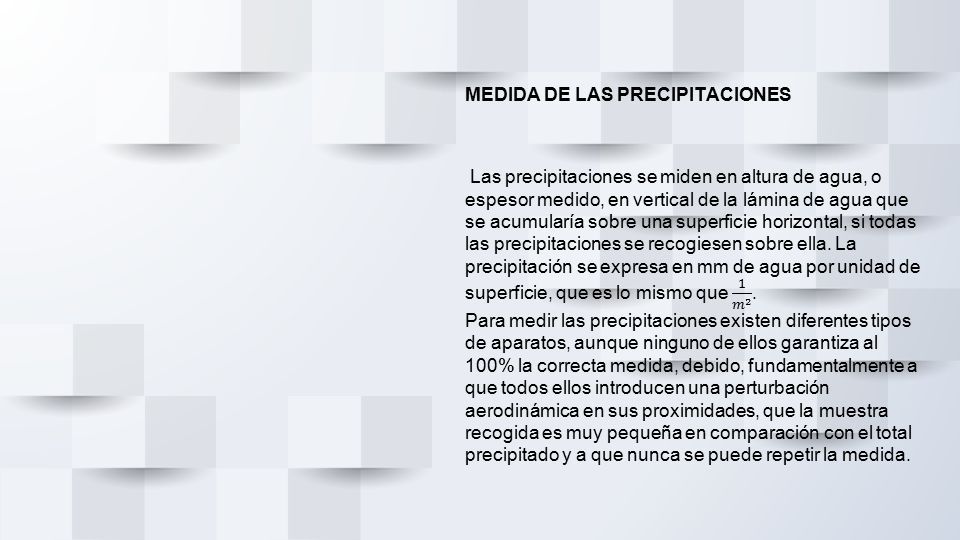

15 MEDIDA DE LAS PRECIPITACIONES

16 PLUVIÓMETROS

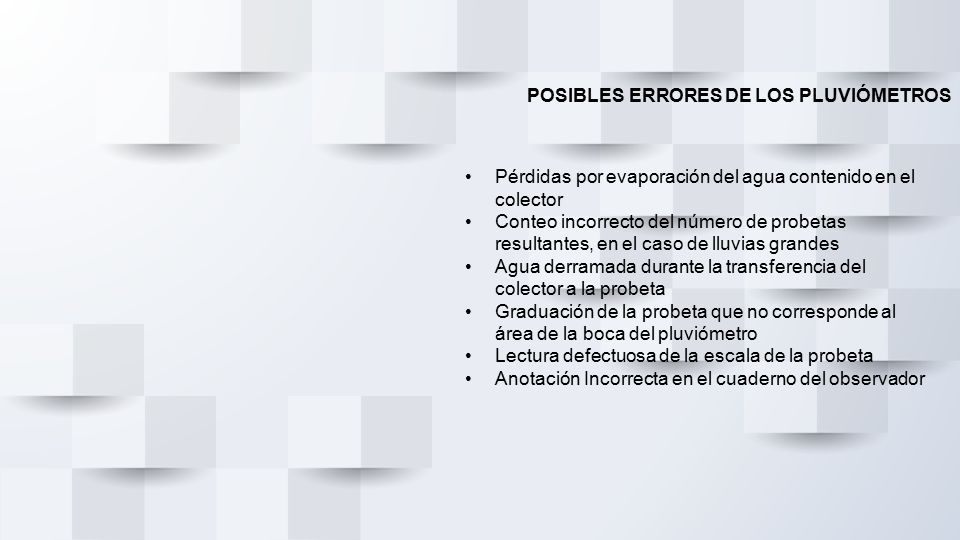

17 Pérdidas por evaporación del agua contenido en el colector Conteo incorrecto del número de probetas resultantes, en el caso de lluvias grandes Agua derramada durante la transferencia del colector a la probeta Graduación de la probeta que no corresponde al área de la boca del pluviómetro Lectura defectuosa de la escala de la probeta Anotación Incorrecta en el cuaderno del observador POSIBLES ERRORES DE LOS PLUVIÓMETROS

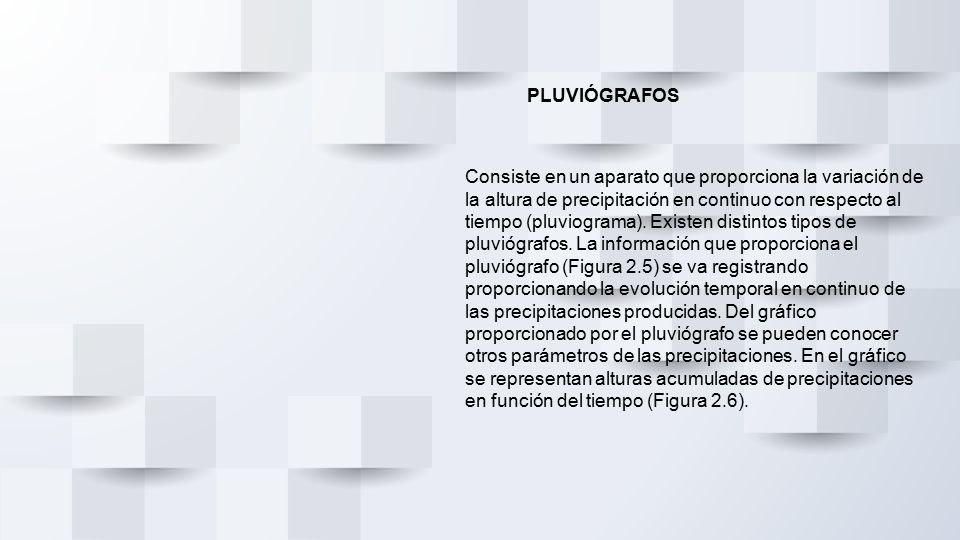

18 Consiste en un aparato que proporciona la variación de la altura de precipitación en continuo con respecto al tiempo (pluviograma). Existen distintos tipos de pluviógrafos. La información que proporciona el pluviógrafo (Figura 2.5) se va registrando proporcionando la evolución temporal en continuo de las precipitaciones producidas. Del gráfico proporcionado por el pluviógrafo se pueden conocer otros parámetros de las precipitaciones. En el gráfico se representan alturas acumuladas de precipitaciones en función del tiempo (Figura 2.6). PLUVIÓGRAFOS

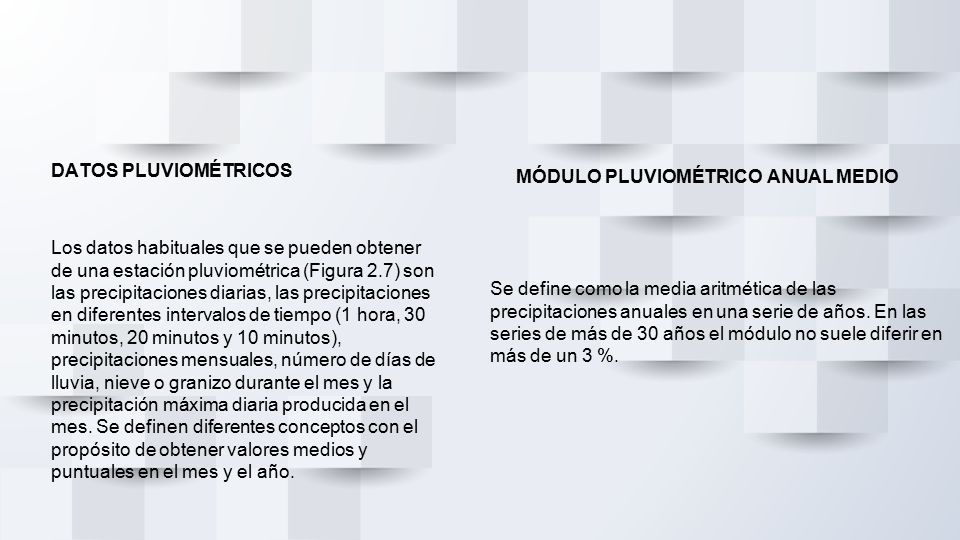

19 Los datos habituales que se pueden obtener de una estación pluviométrica (Figura 2.7) son las precipitaciones diarias, las precipitaciones en diferentes intervalos de tiempo (1 hora, 30 minutos, 20 minutos y 10 minutos), precipitaciones mensuales, número de días de lluvia, nieve o granizo durante el mes y la precipitación máxima diaria producida en el mes. Se definen diferentes conceptos con el propósito de obtener valores medios y puntuales en el mes y el año. DATOS PLUVIOMÉTRICOS MÓDULO PLUVIOMÉTRICO ANUAL MEDIO Se define como la media aritmética de las precipitaciones anuales en una serie de años. En las series de más de 30 años el módulo no suele diferir en más de un 3 %.

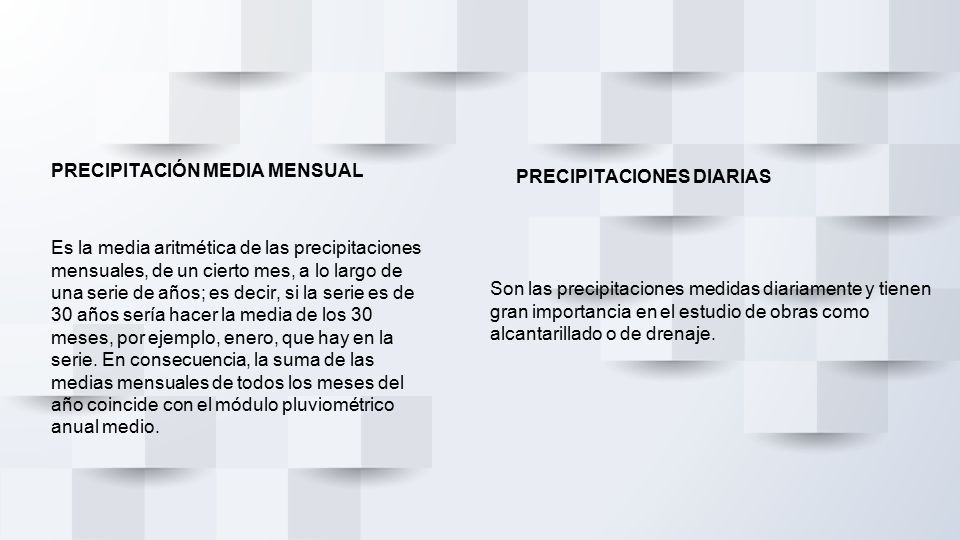

20 Es la media aritmética de las precipitaciones mensuales, de un cierto mes, a lo largo de una serie de años; es decir, si la serie es de 30 años sería hacer la media de los 30 meses, por ejemplo, enero, que hay en la serie. En consecuencia, la suma de las medias mensuales de todos los meses del año coincide con el módulo pluviométrico anual medio. PRECIPITACIÓN MEDIA MENSUAL PRECIPITACIONES DIARIAS Son las precipitaciones medidas diariamente y tienen gran importancia en el estudio de obras como alcantarillado o de drenaje.

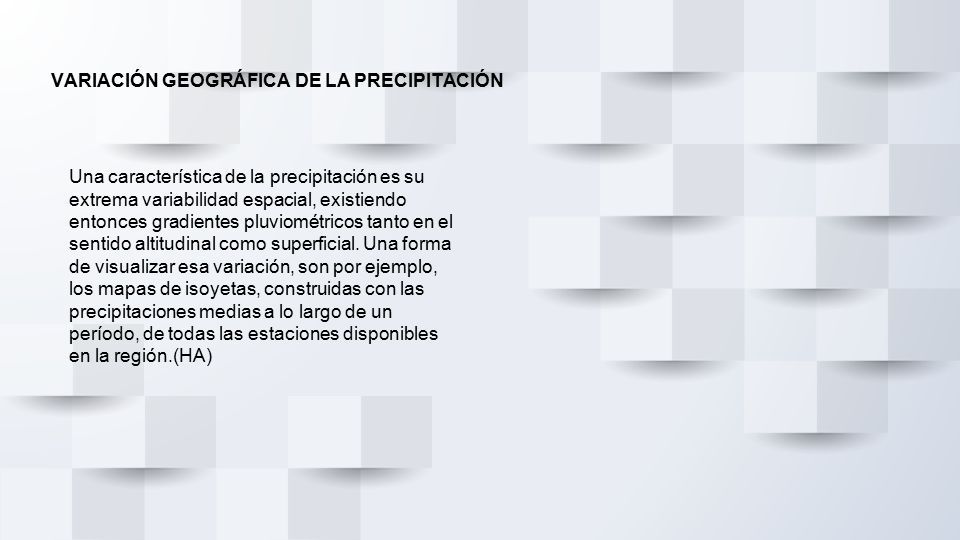

21 Una característica de la precipitación es su extrema variabilidad espacial, existiendo entonces gradientes pluviométricos tanto en el sentido altitudinal como superficial. Una forma de visualizar esa variación, son por ejemplo, los mapas de isoyetas, construidas con las precipitaciones medias a lo largo de un período, de todas las estaciones disponibles en la región.(HA) VARIACIÓN GEOGRÁFICA DE LA PRECIPITACIÓN

22 Las observaciones indican que, en general, la pluviosidad aumenta con la altitud hasta alcanzar un máximo, a partir del cual decrece; eso permite elaborar perfiles pluviométricos de grandes cuencas o áreas extensas. Cuando se estudian áreas o cuencas con relieve accidentado, esa característica no puede ser ignorada en las estimaciones de los volúmenes de precipitación. Se acepta que la altitud a partir de la cual comienza a decrecer la precipitación, corresponde, de manera general, a la altura de la base de las nubes en aquella región, cuando se trata de territorios continentales; la situación se puede invertir en el caso de islas de alguna extensión territorial. VARIACIÓN ALTITUDINAL

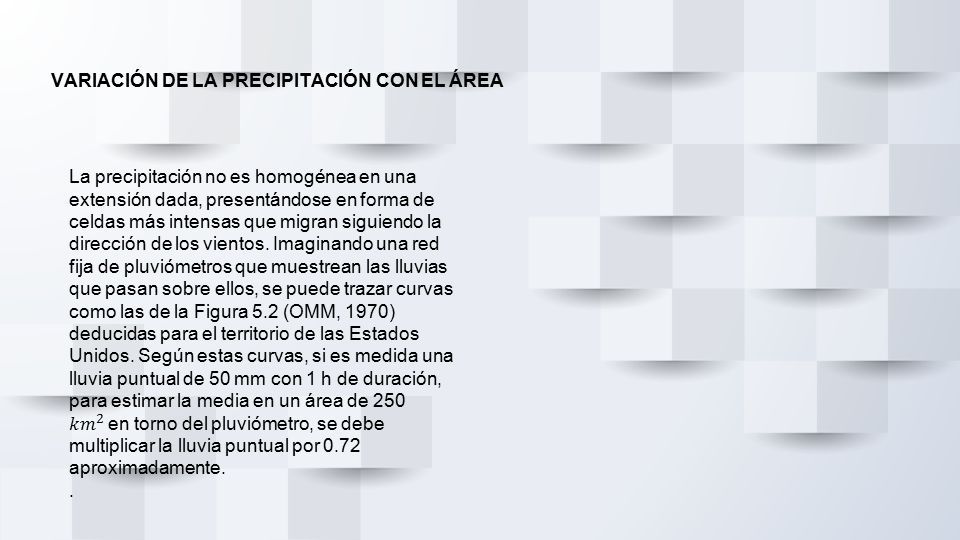

23 VARIACIÓN DE LA PRECIPITACIÓN CON EL ÁREA

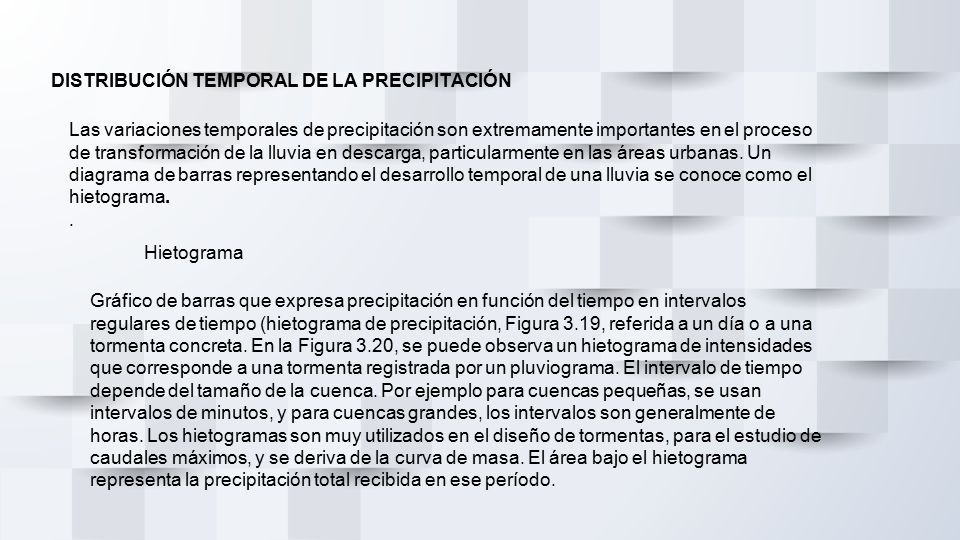

24 Las variaciones temporales de precipitación son extremamente importantes en el proceso de transformación de la lluvia en descarga, particularmente en las áreas urbanas. Un diagrama de barras representando el desarrollo temporal de una lluvia se conoce como el hietograma.. DISTRIBUCIÓN TEMPORAL DE LA PRECIPITACIÓN Hietograma Gráfico de barras que expresa precipitación en función del tiempo en intervalos regulares de tiempo (hietograma de precipitación, Figura 3.19, referida a un día o a una tormenta concreta. En la Figura 3.20, se puede observa un hietograma de intensidades que corresponde a una tormenta registrada por un pluviograma. El intervalo de tiempo depende del tamaño de la cuenca. Por ejemplo para cuencas pequeñas, se usan intervalos de minutos, y para cuencas grandes, los intervalos son generalmente de horas. Los hietogramas son muy utilizados en el diseño de tormentas, para el estudio de caudales máximos, y se deriva de la curva de masa. El área bajo el hietograma representa la precipitación total recibida en ese período.

25 Las variaciones temporales de precipitación son extremamente importantes en el proceso de transformación de la lluvia en descarga, particularmente en las áreas urbanas. Un diagrama de barras representando el desarrollo temporal de una lluvia se conoce como el hietograma.. DISTRIBUCIÓN TEMPORAL DE LA PRECIPITACIÓN Hietograma Gráfico de barras que expresa precipitación en función del tiempo en intervalos regulares de tiempo (hietograma de precipitación, Figura 3.19, referida a un día o a una tormenta concreta. En la Figura 3.20, se puede observa un hietograma de intensidades que corresponde a una tormenta registrada por un pluviograma. El intervalo de tiempo depende del tamaño de la cuenca. Por ejemplo para cuencas pequeñas, se usan intervalos de minutos, y para cuencas grandes, los intervalos son generalmente de horas. Los hietogramas son muy utilizados en el diseño de tormentas, para el estudio de caudales máximos, y se deriva de la curva de masa. El área bajo el hietograma representa la precipitación total recibida en ese período.

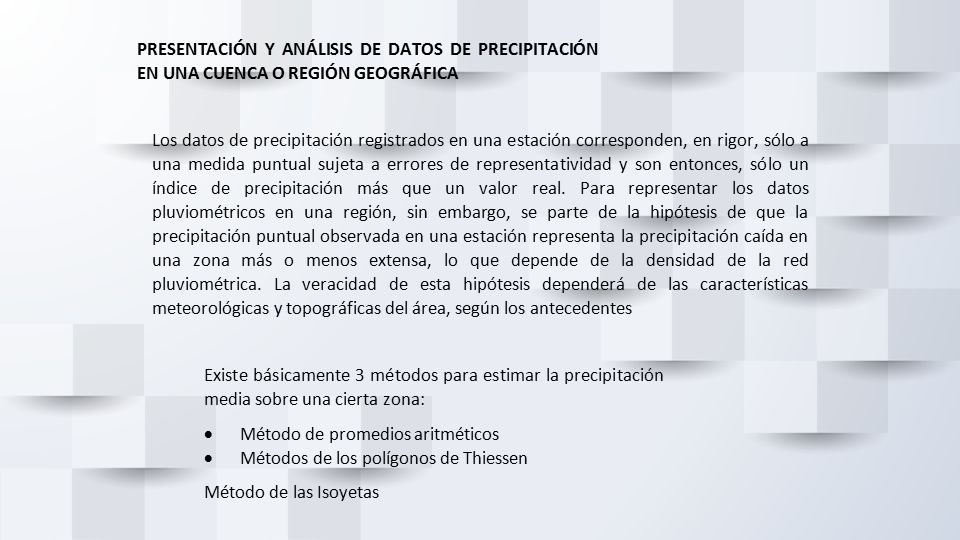

26 26 PRESENTACIÓN Y ANÁLISIS DE DATOS DE PRECIPITACIÓN EN UNA CUENCA O REGIÓN GEOGRÁFICA

27 Existe básicamente 3 métodos para estimar la precipitación media sobre una cierta zona:  Método de promedios aritméticos  Métodos de los polígonos de Thiessen Método de las Isoyetas Los datos de precipitación registrados en una estación corresponden, en rigor, sólo a una medida puntual sujeta a errores de representatividad y son entonces, sólo un índice de precipitación más que un valor real. Para representar los datos pluviométricos en una región, sin embargo, se parte de la hipótesis de que la precipitación puntual observada en una estación representa la precipitación caída en una zona más o menos extensa, lo que depende de la densidad de la red pluviométrica. La veracidad de esta hipótesis dependerá de las características meteorológicas y topográficas del área, según los antecedentes PRESENTACIÓN Y ANÁLISIS DE DATOS DE PRECIPITACIÓN EN UNA CUENCA O REGIÓN GEOGRÁFICA

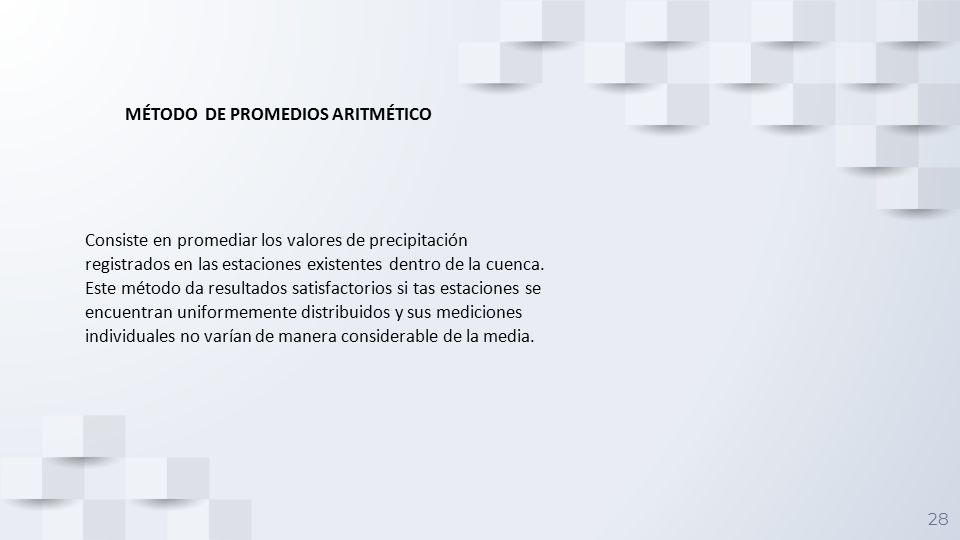

28 28 MÉTODO DE PROMEDIOS ARITMÉTICO Consiste en promediar los valores de precipitación registrados en las estaciones existentes dentro de la cuenca. Este método da resultados satisfactorios si tas estaciones se encuentran uniformemente distribuidos y sus mediciones individuales no varían de manera considerable de la media.

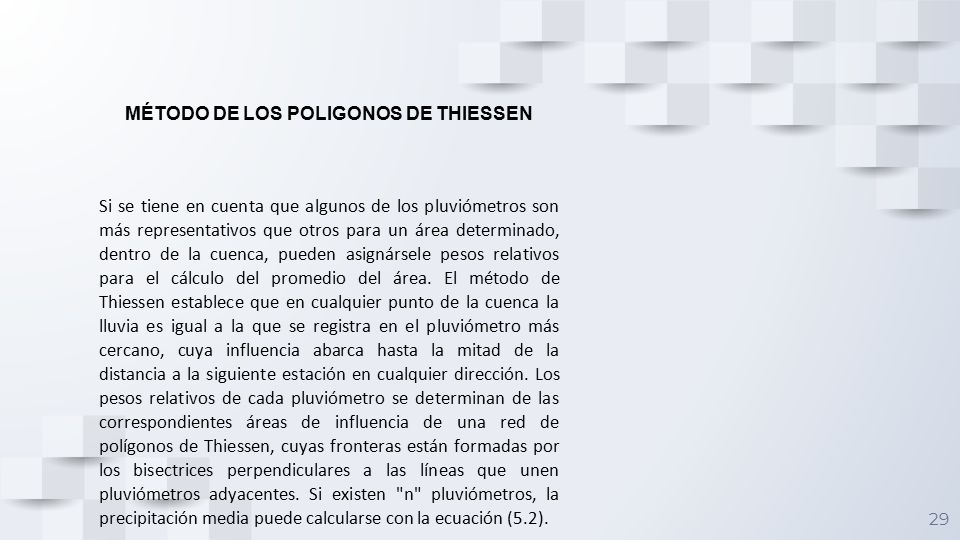

29 29 MÉTODO DE LOS POLIGONOS DE THIESSEN Si se tiene en cuenta que algunos de los pluviómetros son más representativos que otros para un área determinado, dentro de la cuenca, pueden asignársele pesos relativos para el cálculo del promedio del área. El método de Thiessen establece que en cualquier punto de la cuenca la lluvia es igual a la que se registra en el pluviómetro más cercano, cuya influencia abarca hasta la mitad de la distancia a la siguiente estación en cualquier dirección. Los pesos relativos de cada pluviómetro se determinan de las correspondientes áreas de influencia de una red de polígonos de Thiessen, cuyas fronteras están formadas por los bisectrices perpendiculares a las líneas que unen pluviómetros adyacentes. Si existen "n" pluviómetros, la precipitación media puede calcularse con la ecuación (5.2).

30 30 MÉTODO DE LA ISOYETAS No es puramente mecánico como las anteriores, y depende del criterio del hidrólogo, permitiendo introducir en el trazado del mapa todo el conocimiento que se tiene de la región, incluyendo la topografía, régimen de los vientos, etc. El procedimiento consiste en trazar líneas de igual precipitación mediante la interpolación entre los valores puntuales en cada estación. Después de escribir los totales de lluvia en cada estación, se unen estas con líneas rectas sobre las cuales se interpolan linealmente, los valores de lluvia para los cuales se pretenden trazar las isoyetas. Con esos puntos se procede al trazado de las isolíneas, como si fuesen curvas de nivel. Como norma general, las isoyetas deben seguir, aproximadamente, las curvas de nivel, nunca contándolas en ángulo recto. Para el cálculo de la precipitación media, se determina el área delimitada por dos isoyetas, que se usa como elemento de ponderación.

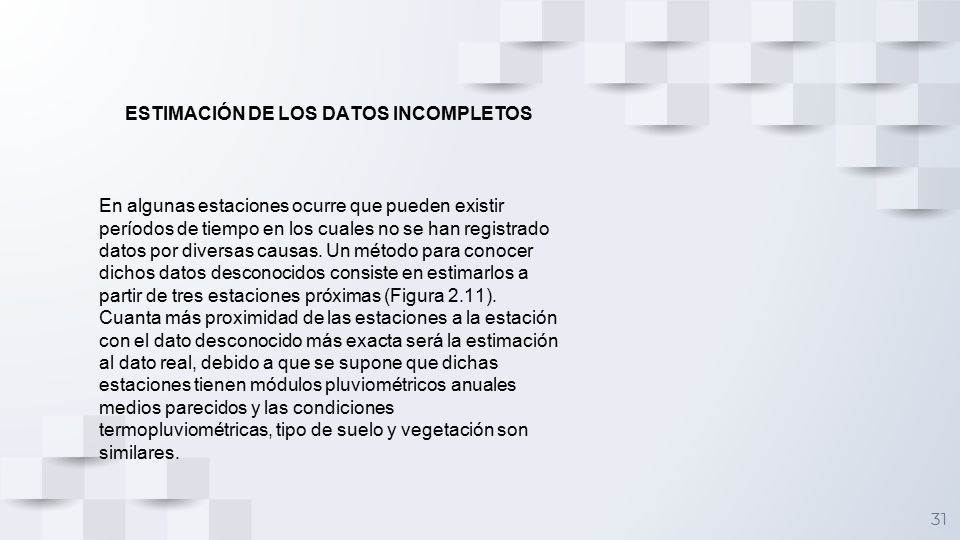

31 31 ESTIMACIÓN DE LOS DATOS INCOMPLETOS En algunas estaciones ocurre que pueden existir períodos de tiempo en los cuales no se han registrado datos por diversas causas. Un método para conocer dichos datos desconocidos consiste en estimarlos a partir de tres estaciones próximas (Figura 2.11). Cuanta más proximidad de las estaciones a la estación con el dato desconocido más exacta será la estimación al dato real, debido a que se supone que dichas estaciones tienen módulos pluviométricos anuales medios parecidos y las condiciones termopluviométricas, tipo de suelo y vegetación son similares.

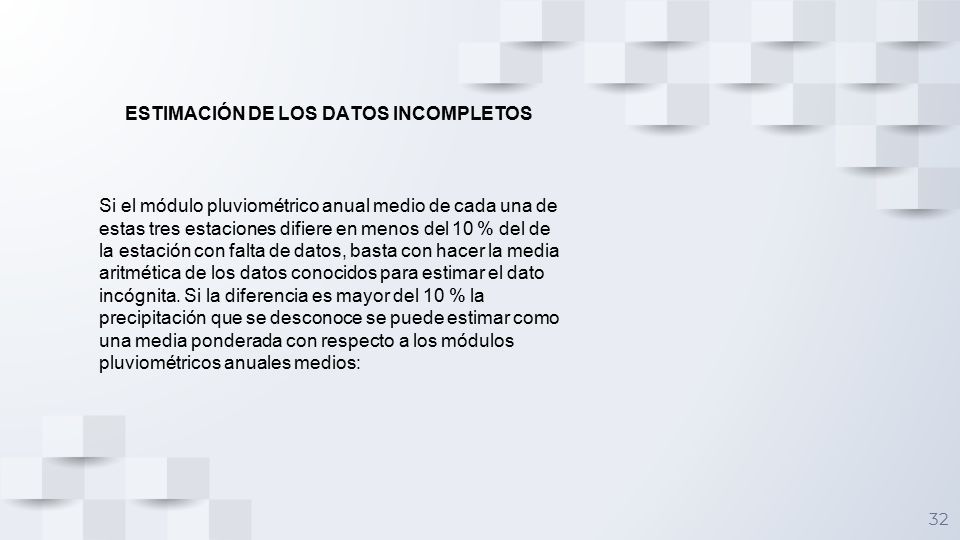

32 32 ESTIMACIÓN DE LOS DATOS INCOMPLETOS Si el módulo pluviométrico anual medio de cada una de estas tres estaciones difiere en menos del 10 % del de la estación con falta de datos, basta con hacer la media aritmética de los datos conocidos para estimar el dato incógnita. Si la diferencia es mayor del 10 % la precipitación que se desconoce se puede estimar como una media ponderada con respecto a los módulos pluviométricos anuales medios:

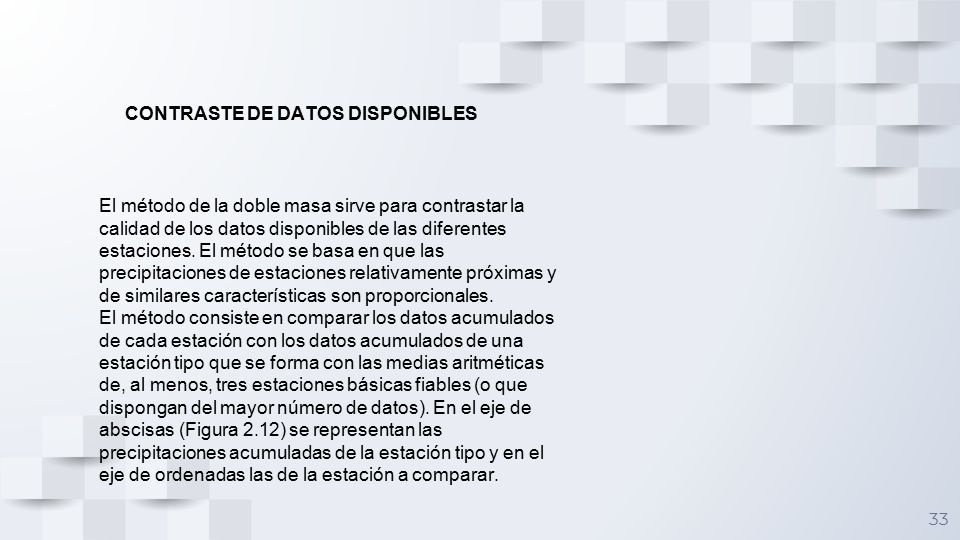

33 33 CONTRASTE DE DATOS DISPONIBLES El método de la doble masa sirve para contrastar la calidad de los datos disponibles de las diferentes estaciones. El método se basa en que las precipitaciones de estaciones relativamente próximas y de similares características son proporcionales. El método consiste en comparar los datos acumulados de cada estación con los datos acumulados de una estación tipo que se forma con las medias aritméticas de, al menos, tres estaciones básicas fiables (o que dispongan del mayor número de datos). En el eje de abscisas (Figura 2.12) se representan las precipitaciones acumuladas de la estación tipo y en el eje de ordenadas las de la estación a comparar.

34 BIG CONCEPT Bring the attention of your audience over a key concept using icons or illustrations 34

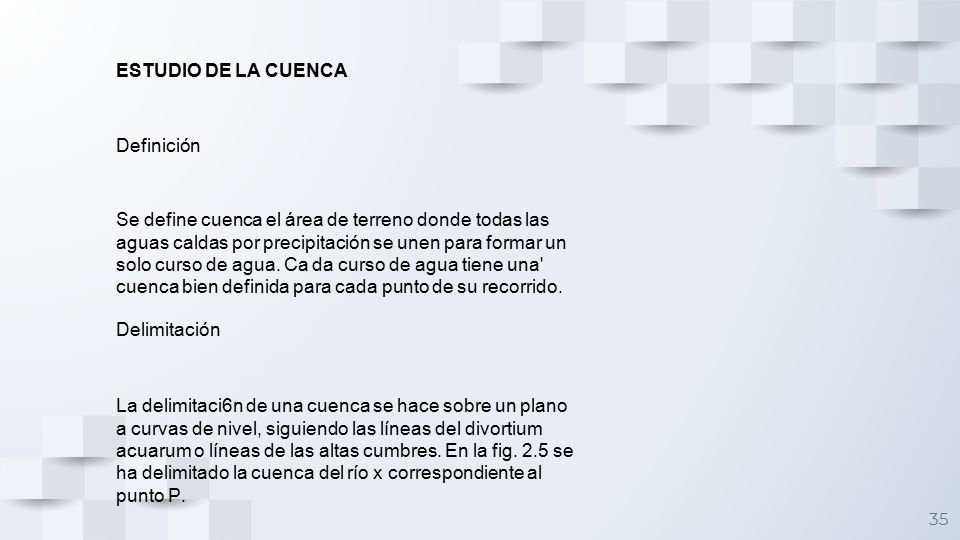

35 35 ESTUDIO DE LA CUENCA Definición Se define cuenca el área de terreno donde todas las aguas caldas por precipitación se unen para formar un solo curso de agua. Ca da curso de agua tiene una' cuenca bien definida para cada punto de su recorrido. Delimitación La delimitaci6n de una cuenca se hace sobre un plano a curvas de nivel, siguiendo las líneas del divortium acuarum o líneas de las altas cumbres. En la fig. 2.5 se ha delimitado la cuenca del río x correspondiente al punto P.

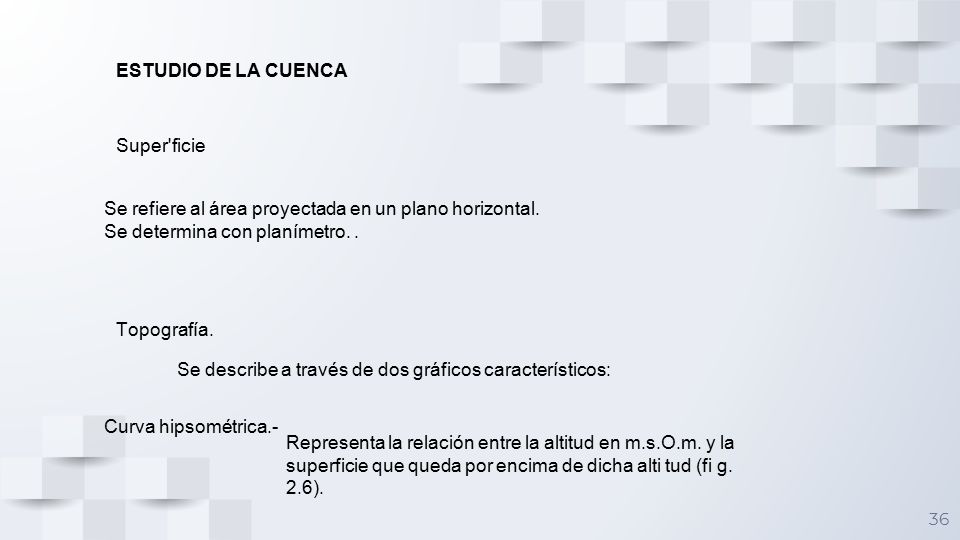

36 36 ESTUDIO DE LA CUENCA Super'ficie Se refiere al área proyectada en un plano horizontal. Se determina con planímetro.. Topografía. Se describe a través de dos gráficos característicos: Curva hipsométrica.- Representa la relación entre la altitud en m.s.O.m. y la superficie que queda por encima de dicha alti tud (fi g. 2.6).

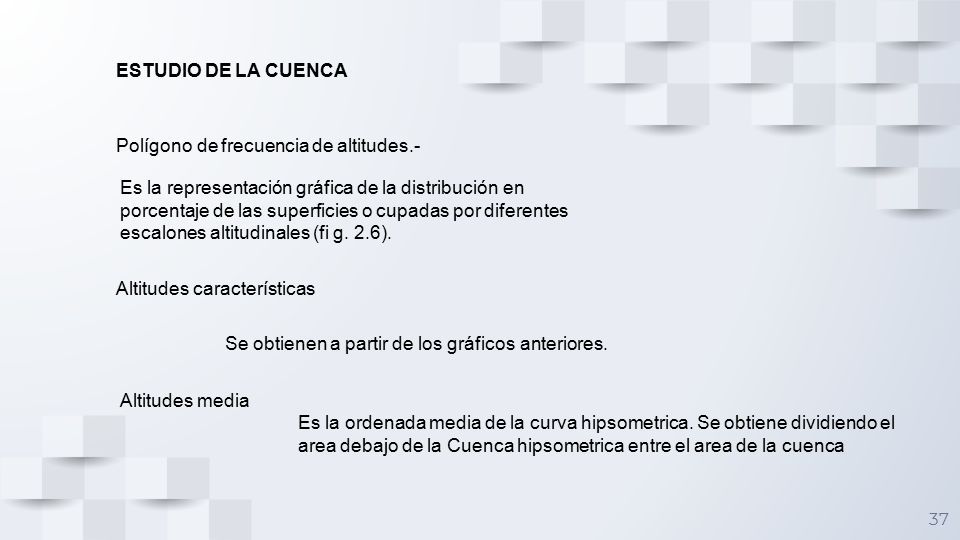

37 37 ESTUDIO DE LA CUENCA Polígono de frecuencia de altitudes.- Es la representación gráfica de la distribución en porcentaje de las superficies o cupadas por diferentes escalones altitudinales (fi g. 2.6). Altitudes características Se obtienen a partir de los gráficos anteriores. Altitudes media Es la ordenada media de la curva hipsometrica. Se obtiene dividiendo el area debajo de la Cuenca hipsometrica entre el area de la cuenca

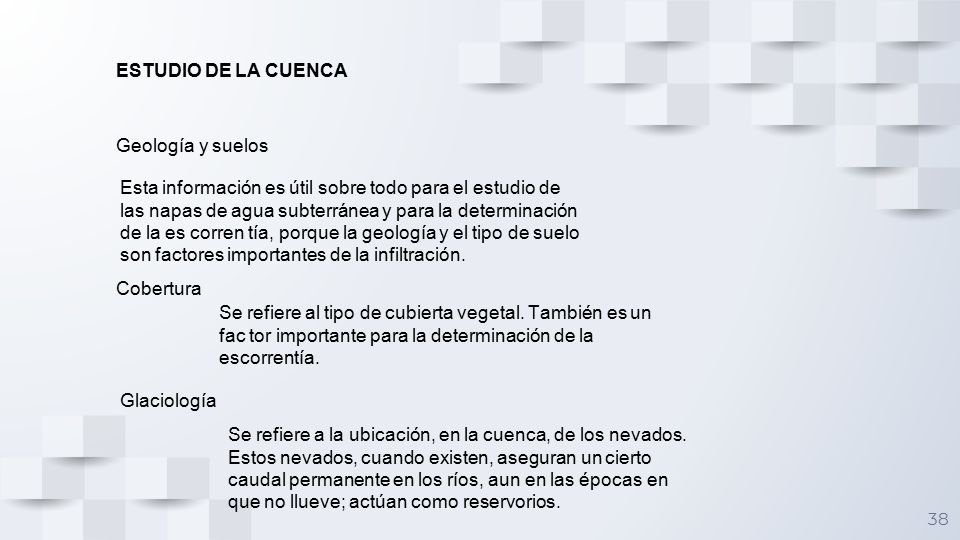

38 38 ESTUDIO DE LA CUENCA Geología y suelos Esta información es útil sobre todo para el estudio de las napas de agua subterránea y para la determinación de la es corren tía, porque la geología y el tipo de suelo son factores importantes de la infiltración. Cobertura Se refiere al tipo de cubierta vegetal. También es un fac tor importante para la determinación de la escorrentía. Glaciología Se refiere a la ubicación, en la cuenca, de los nevados. Estos nevados, cuando existen, aseguran un cierto caudal permanente en los ríos, aun en las épocas en que no llueve; actúan como reservorios.

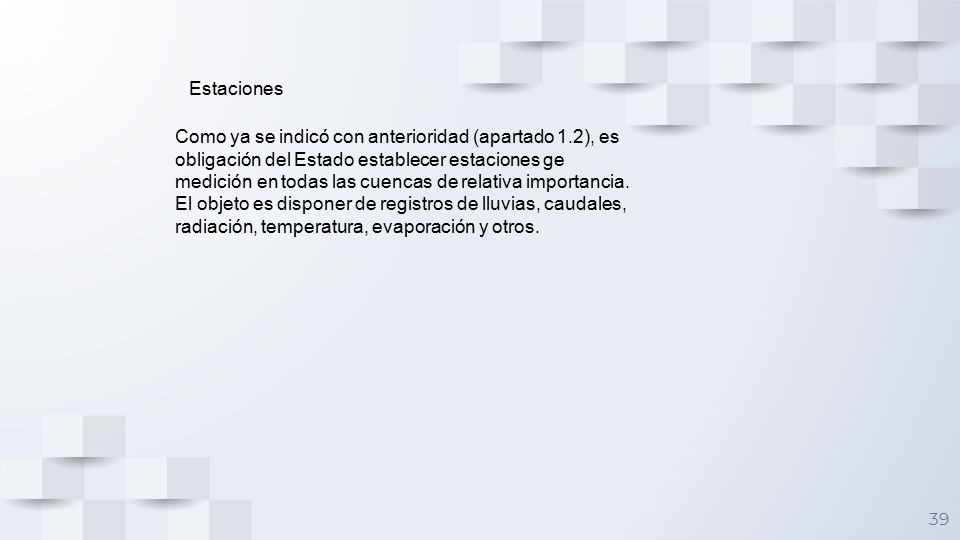

39 39 Estaciones Como ya se indicó con anterioridad (apartado 1.2), es obligación del Estado establecer estaciones ge medición en todas las cuencas de relativa importancia. El objeto es disponer de registros de lluvias, caudales, radiación, temperatura, evaporación y otros.

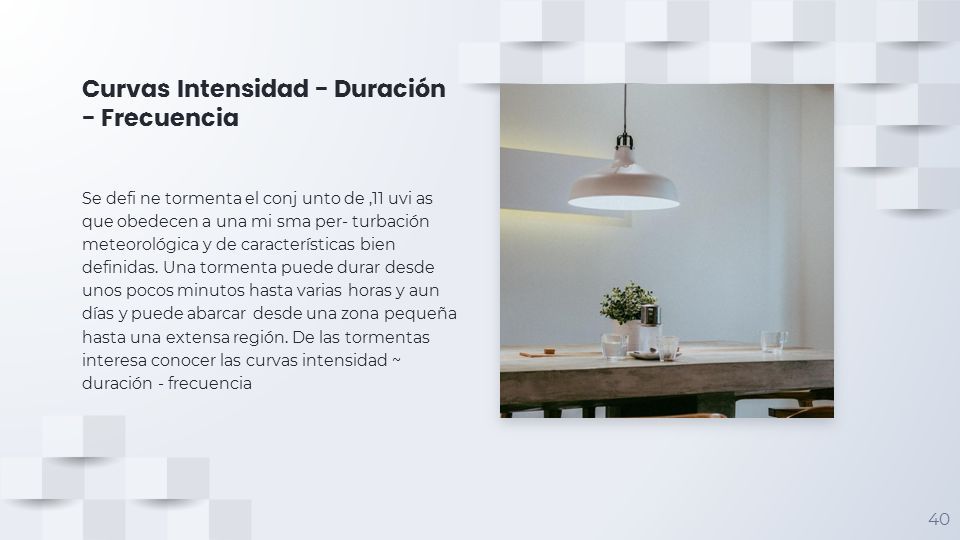

40 Curvas Intensidad - Duración - Frecuencia Se defi ne tormenta el conj unto de,11 uvi as que obedecen a una mi sma per- turbación meteorológica y de características bien definidas. Una tormenta puede durar desde unos pocos minutos hasta varias horas y aun días y puede abarcar desde una zona pequeña hasta una extensa región. De las tormentas interesa conocer las curvas intensidad ~ duración - frecuencia 40

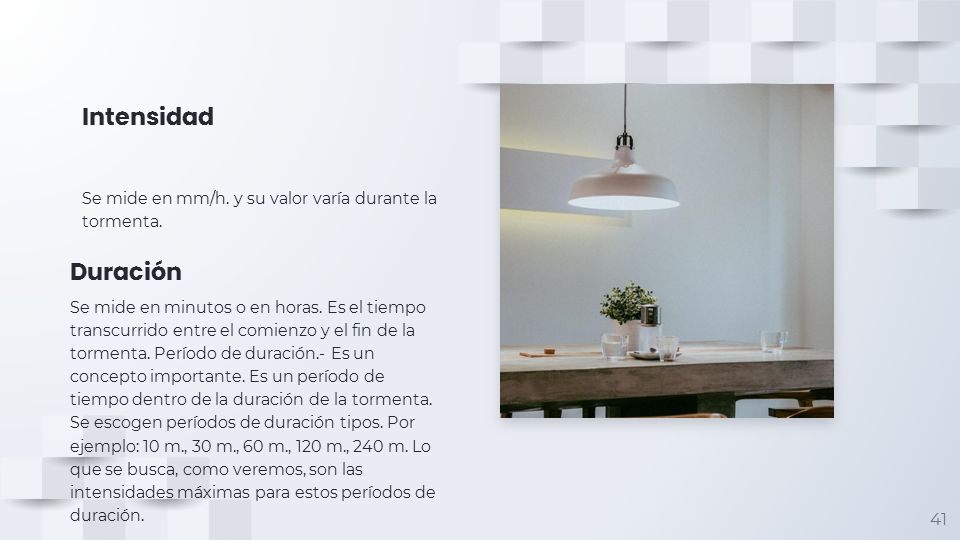

41 Intensidad Se mide en mm/h. y su valor varía durante la tormenta. 41 Duración Se mide en minutos o en horas. Es el tiempo transcurrido entre el comienzo y el fin de la tormenta. Período de duración.- Es un concepto importante. Es un período de tiempo dentro de la duración de la tormenta. Se escogen períodos de duración tipos. Por ejemplo: 10 m., 30 m., 60 m., 120 m., 240 m. Lo que se busca, como veremos, son las intensidades máximas para estos períodos de duración.

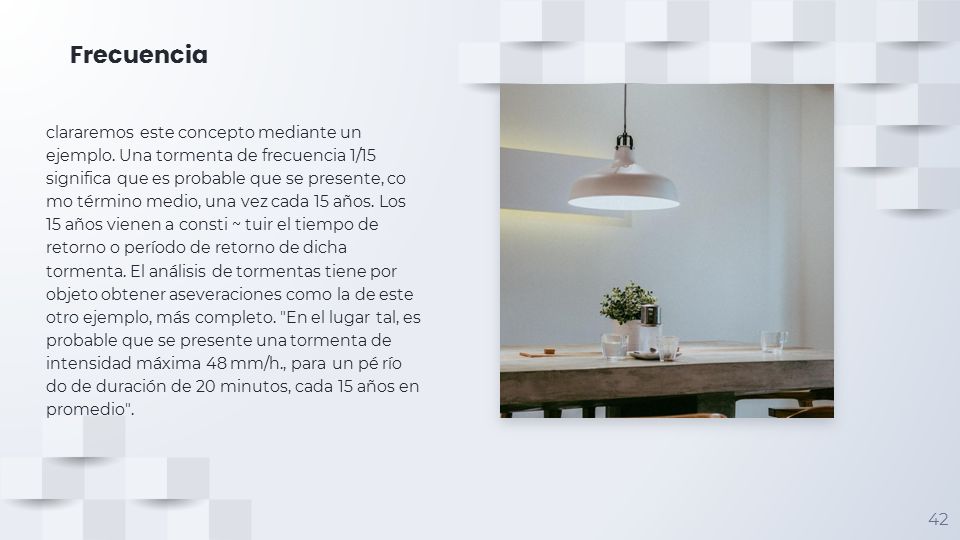

42 Frecuencia clararemos este concepto mediante un ejemplo. Una tormenta de frecuencia 1/15 significa que es probable que se presente, co mo término medio, una vez cada 15 años. Los 15 años vienen a consti ~ tuir el tiempo de retorno o período de retorno de dicha tormenta. El análisis de tormentas tiene por objeto obtener aseveraciones como la de este otro ejemplo, más completo. "En el lugar tal, es probable que se presente una tormenta de intensidad máxima 48 mm/h., para un pé río do de duración de 20 minutos, cada 15 años en promedio". 42

43 WANT BIG IMPACT? USE BIG IMAGE. 43

44 USE DIAGRAMS TO EXPLAIN YOUR IDEAS 44 Vestibulum nec tempus Vestibulum nec ipsu 01 Vestibulum nec ipsu 02 Vestibulum nec ipsu 03 Vestibulum nec ipsu 04

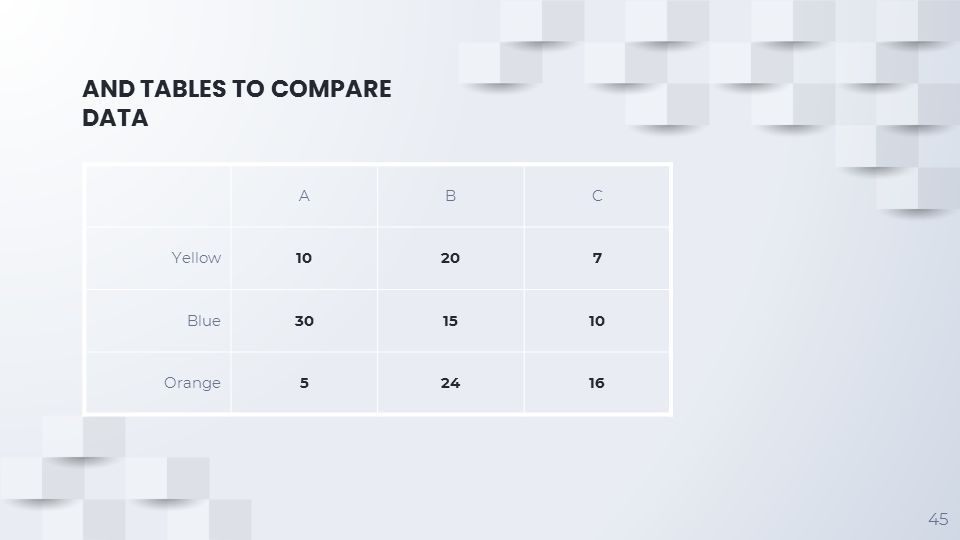

45 AND TABLES TO COMPARE DATA ABC Yellow10207 Blue301510 Orange52416 45
