Profesor: Jeimer Terán Instituto Universitario de Tecnología Dr. Federico Rivero Palacio. Departamento de Mecánica. PNF Mecatrónica Unidad Curricular: Mecatrónica Oscilador Astable y Monoestable para Banco de Prueba de Inyectores
2

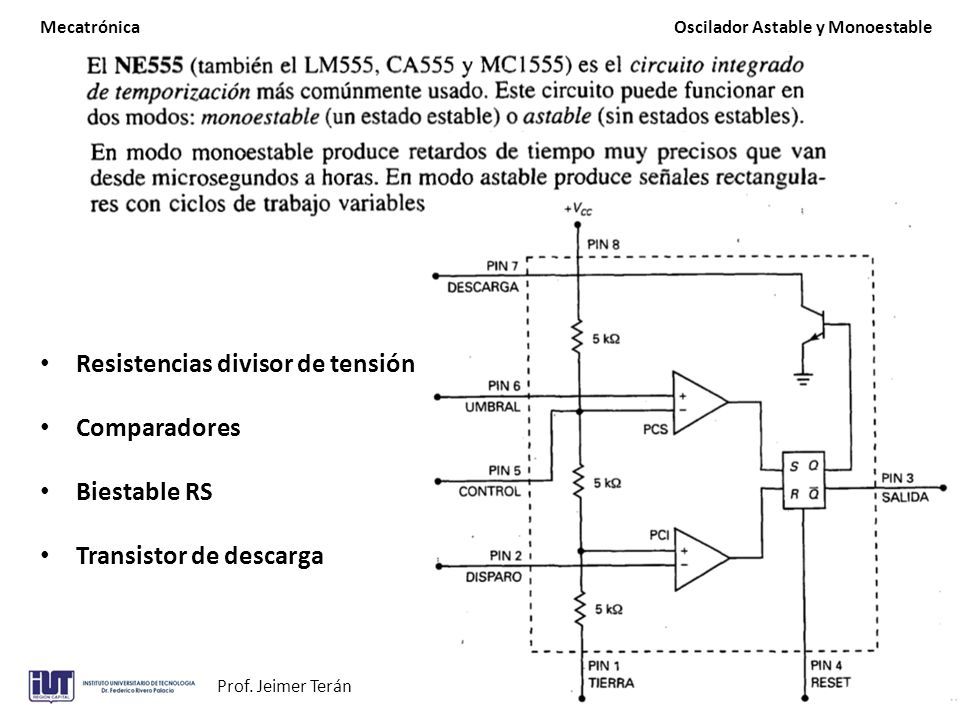

Mecatrónica Oscilador Astable y Monoestable Prof. Jeimer Terán Resistencias divisor de tensión Comparadores Biestable RS Transistor de descarga
3

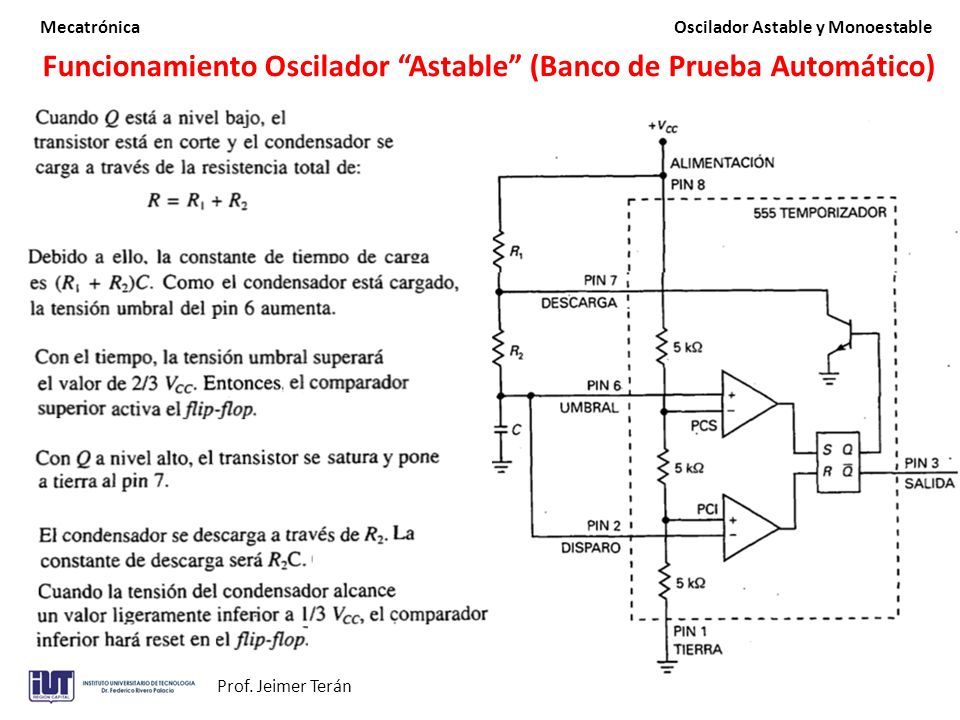

Mecatrónica Oscilador Astable y Monoestable Prof. Jeimer Terán Funcionamiento Oscilador “Astable” (Banco de Prueba Automático)
4

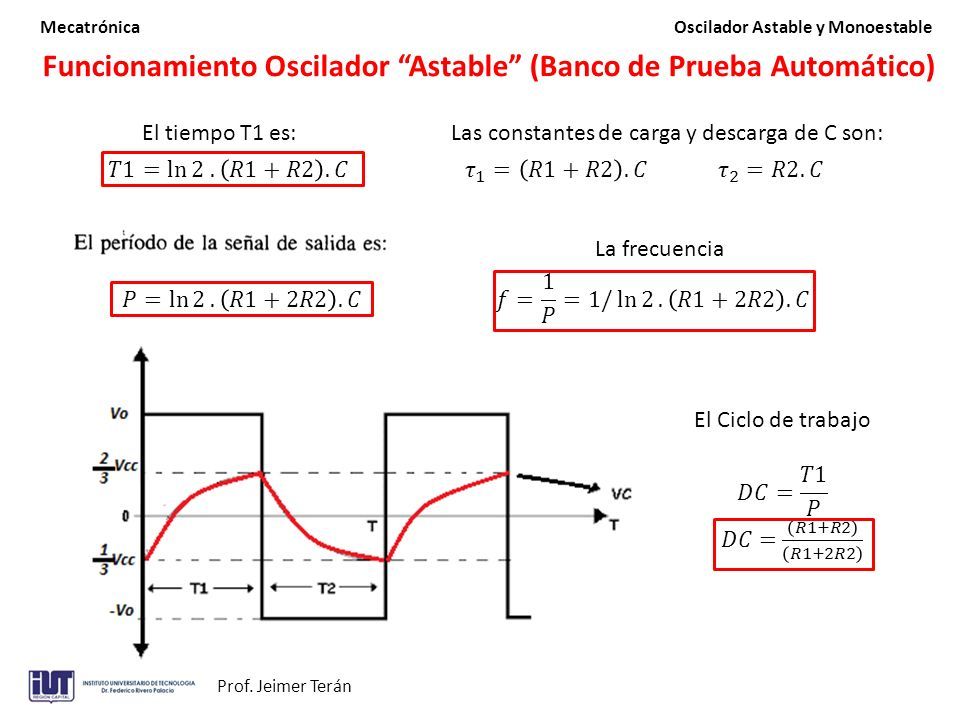

Mecatrónica Oscilador Astable y Monoestable Prof. Jeimer Terán Funcionamiento Oscilador “Astable” (Banco de Prueba Automático) El tiempo T1 es: Las constantes de carga y descarga de C son: La frecuencia
5

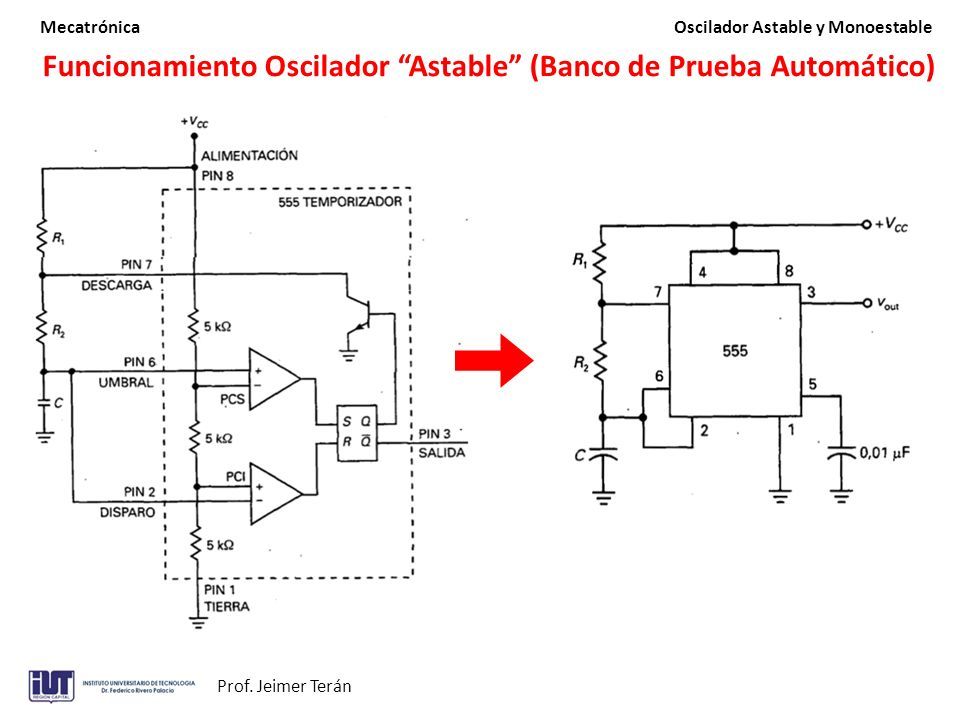

Mecatrónica Oscilador Astable y Monoestable Prof. Jeimer Terán Funcionamiento Oscilador “Astable” (Banco de Prueba Automático)
6

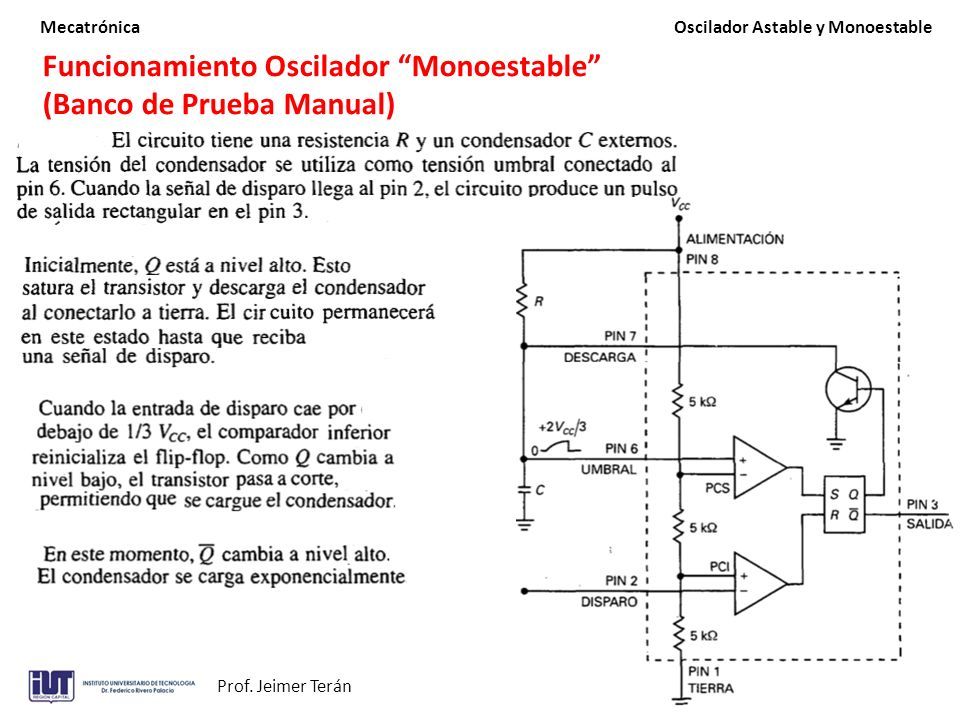

Mecatrónica Oscilador Astable y Monoestable Prof. Jeimer Terán Funcionamiento Oscilador “Monoestable” (Banco de Prueba Manual)
7

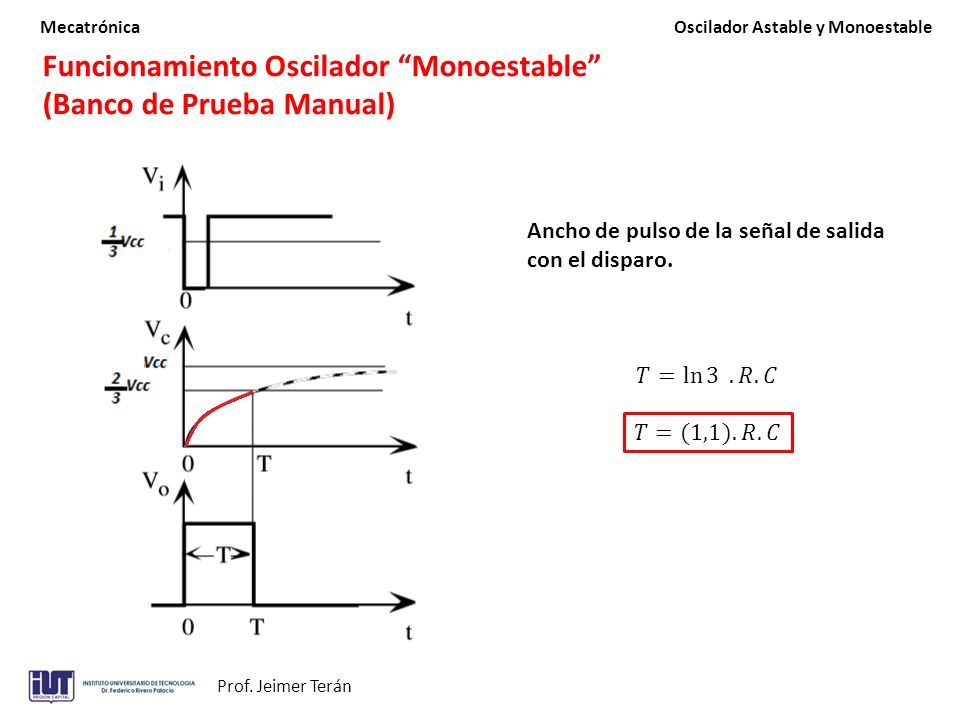

Mecatrónica Oscilador Astable y Monoestable Prof. Jeimer Terán Funcionamiento Oscilador “Monoestable” (Banco de Prueba Manual)
8

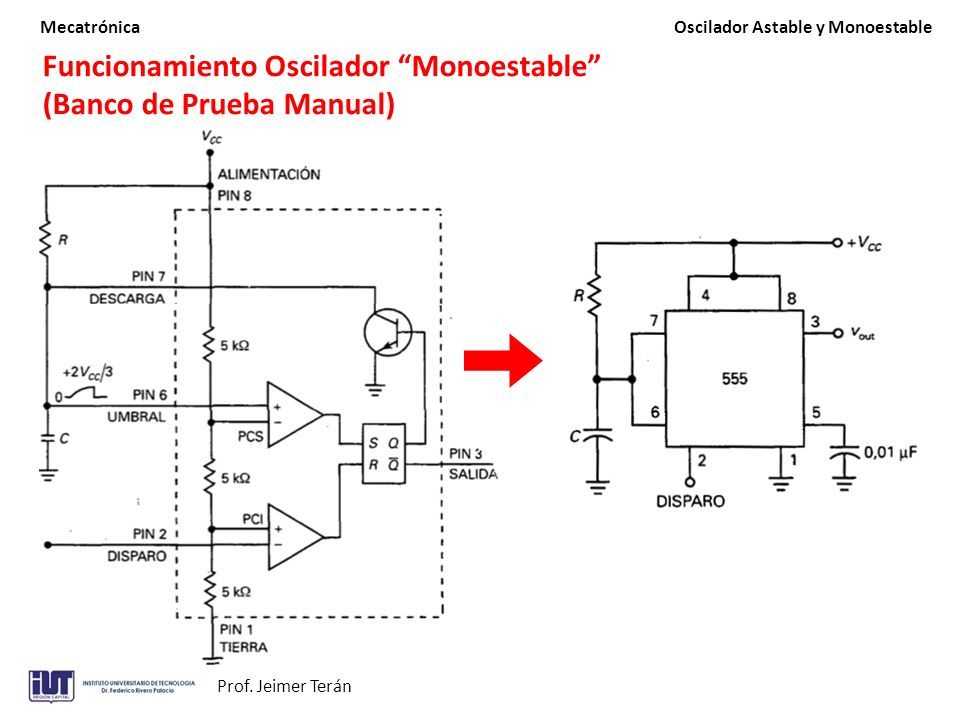

Mecatrónica Oscilador Astable y Monoestable Prof. Jeimer Terán Funcionamiento Oscilador “Monoestable” (Banco de Prueba Manual)
