Ing. Pablo Antelo
2

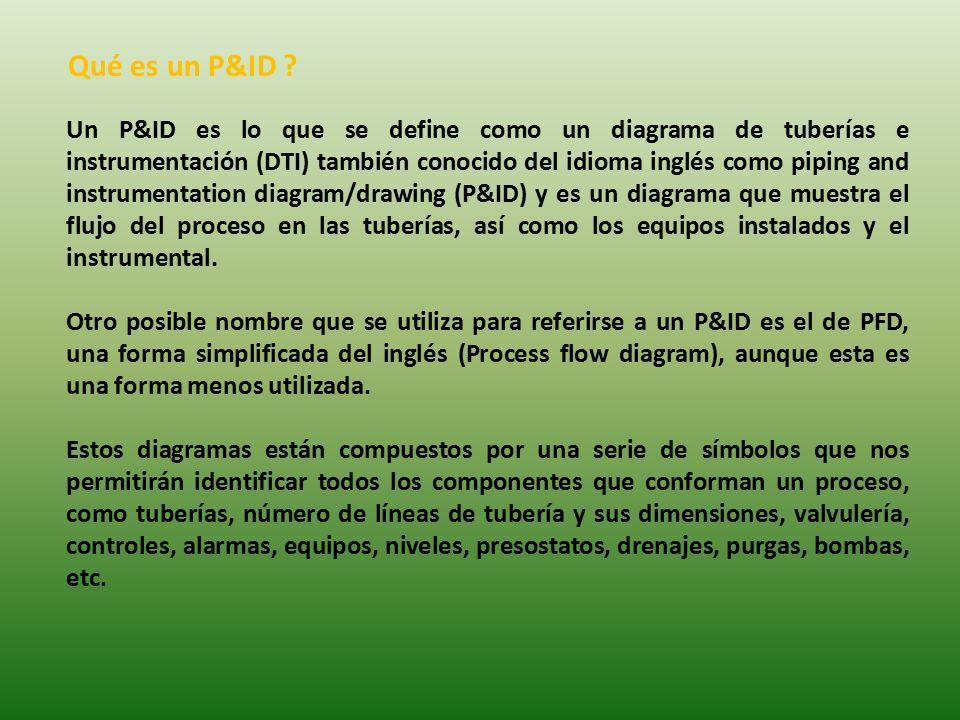

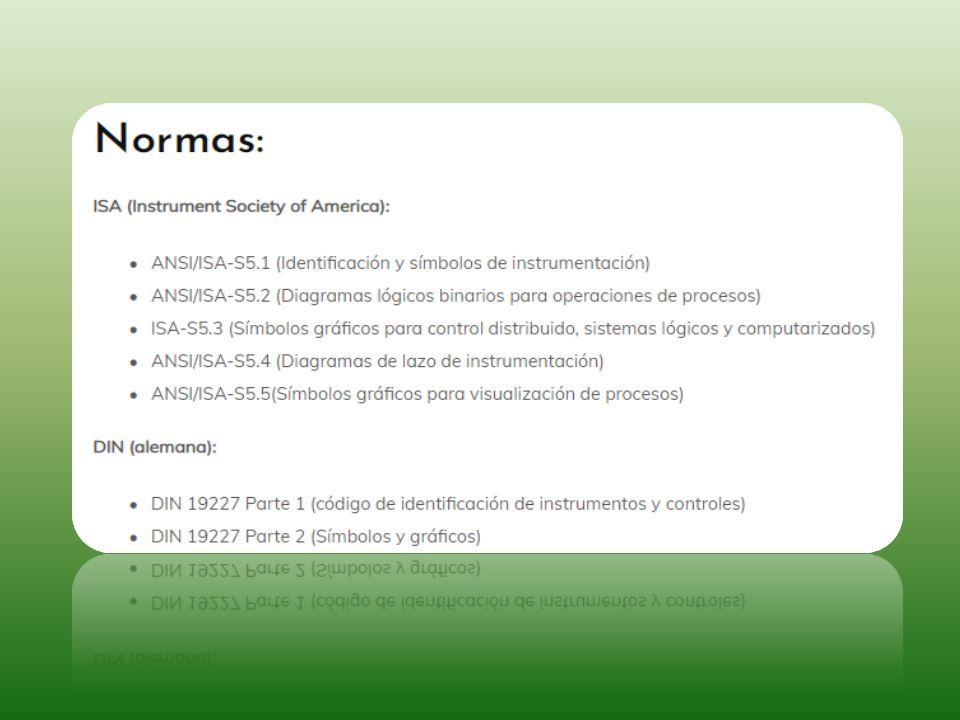

Un P&ID es lo que se define como un diagrama de tuberías e instrumentación (DTI) también conocido del idioma inglés como piping and instrumentation diagram/drawing (P&ID) y es un diagrama que muestra el flujo del proceso en las tuberías, así como los equipos instalados y el instrumental. Otro posible nombre que se utiliza para referirse a un P&ID es el de PFD, una forma simplificada del inglés (Process flow diagram), aunque esta es una forma menos utilizada. Estos diagramas están compuestos por una serie de símbolos que nos permitirán identificar todos los componentes que conforman un proceso, como tuberías, número de líneas de tubería y sus dimensiones, valvulería, controles, alarmas, equipos, niveles, presostatos, drenajes, purgas, bombas, etc. Qué es un P&ID ?
3

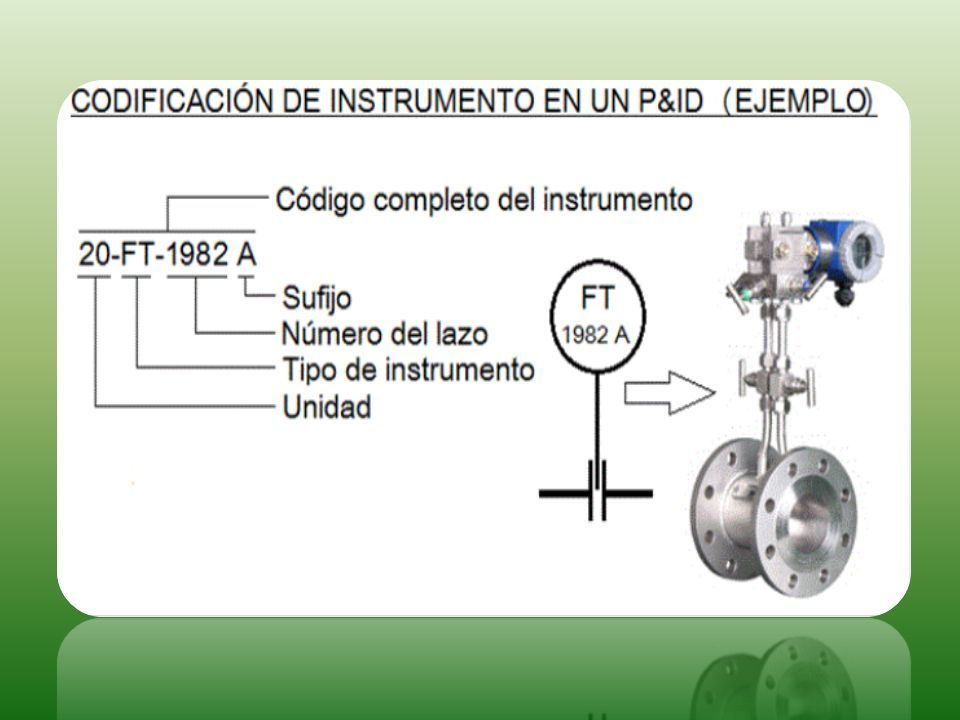

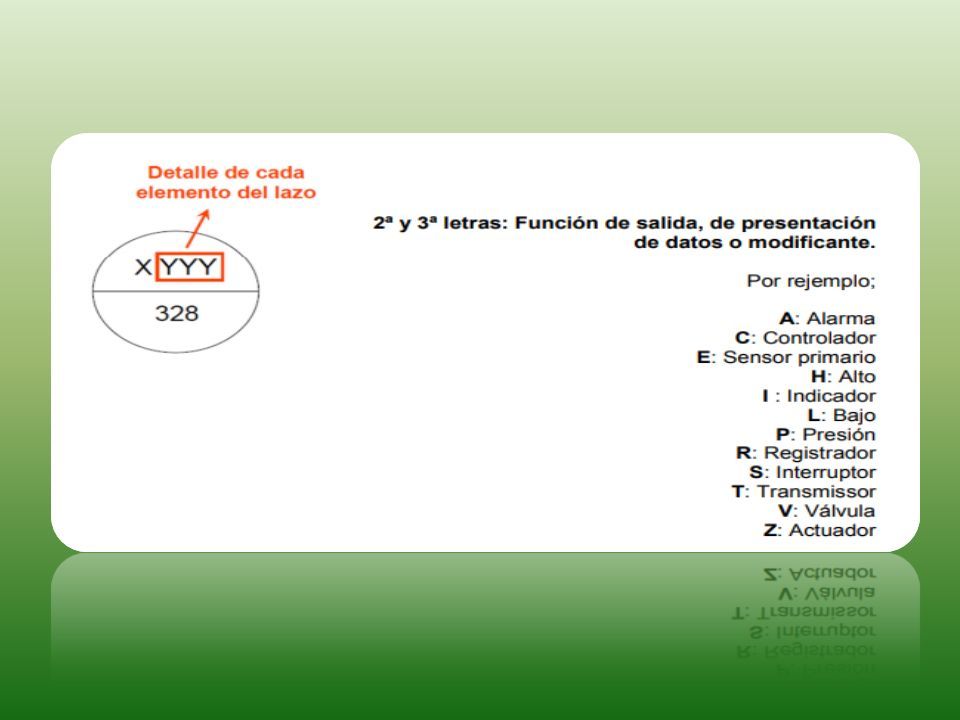

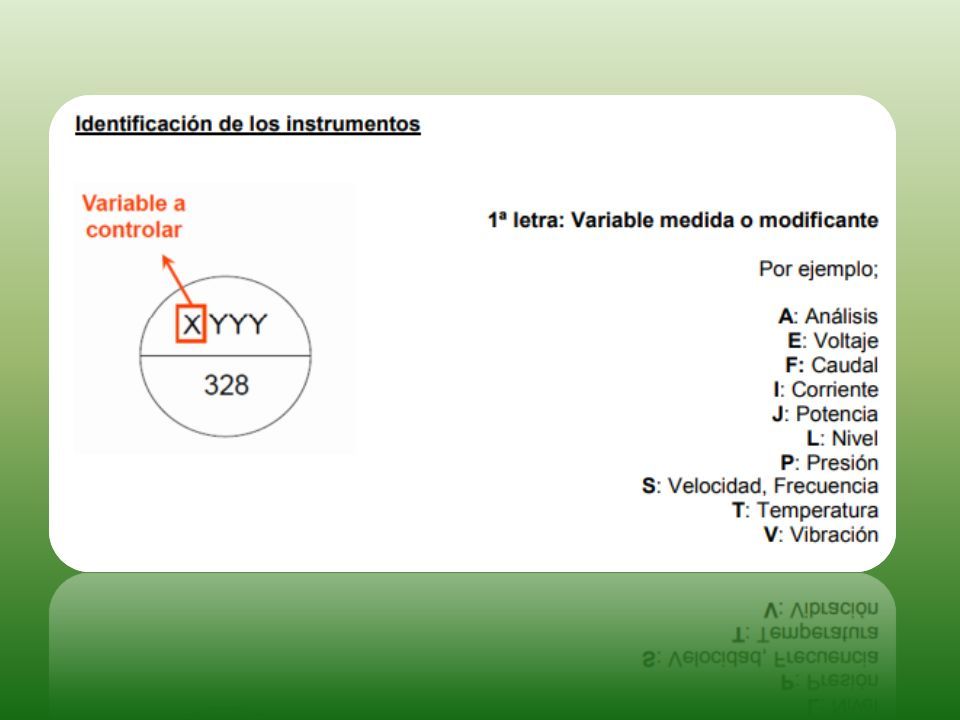

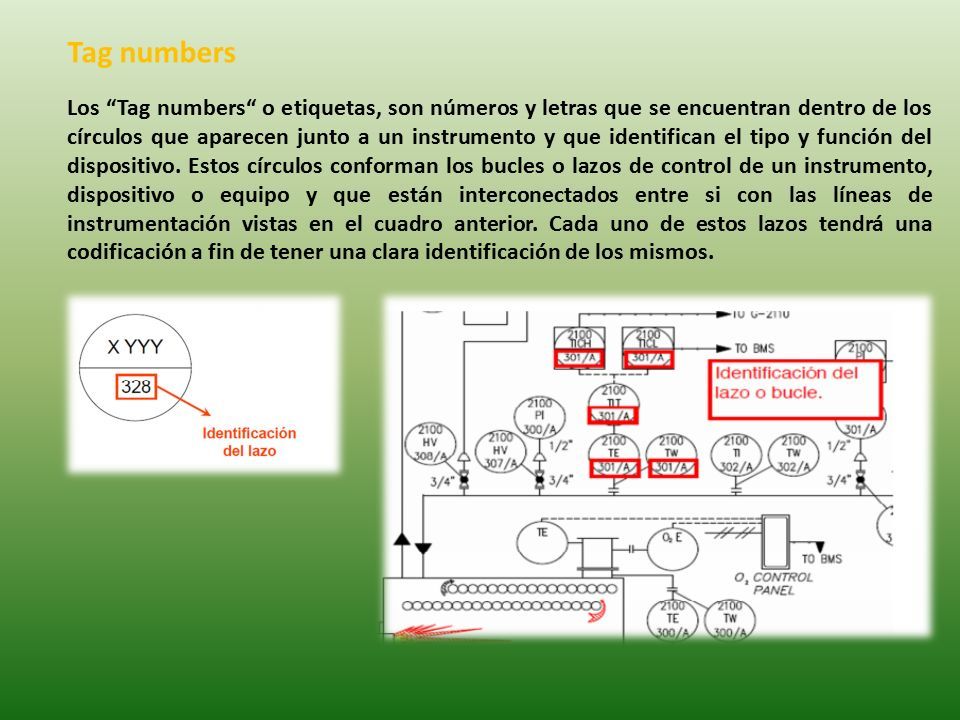

Los “Tag numbers“ o etiquetas, son números y letras que se encuentran dentro de los círculos que aparecen junto a un instrumento y que identifican el tipo y función del dispositivo. Estos círculos conforman los bucles o lazos de control de un instrumento, dispositivo o equipo y que están interconectados entre si con las líneas de instrumentación vistas en el cuadro anterior. Cada uno de estos lazos tendrá una codificación a fin de tener una clara identificación de los mismos. Tag numbers
6

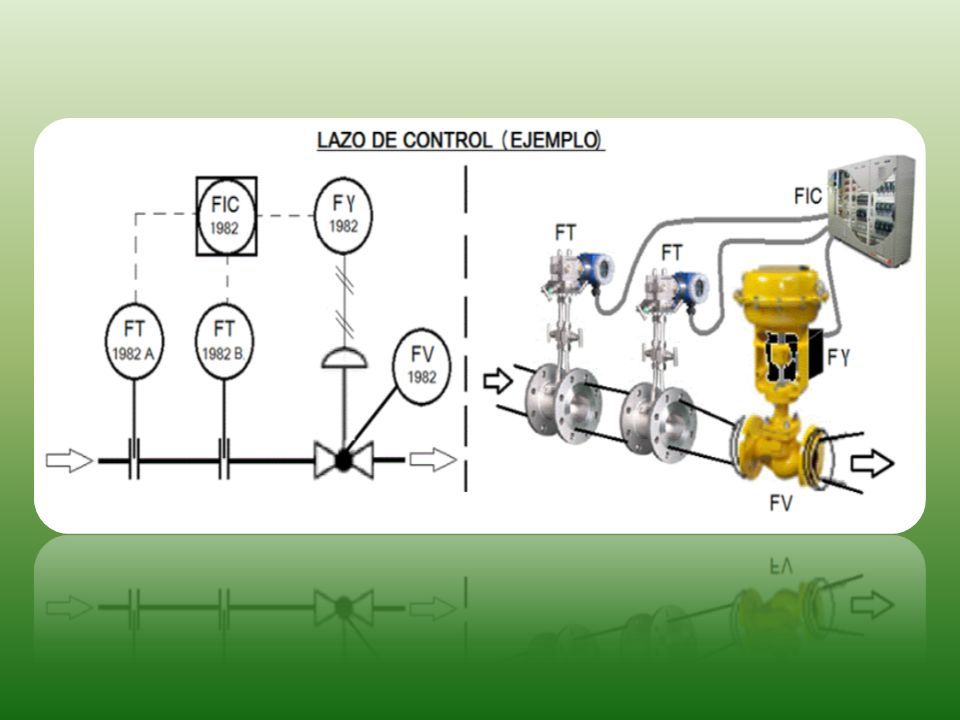

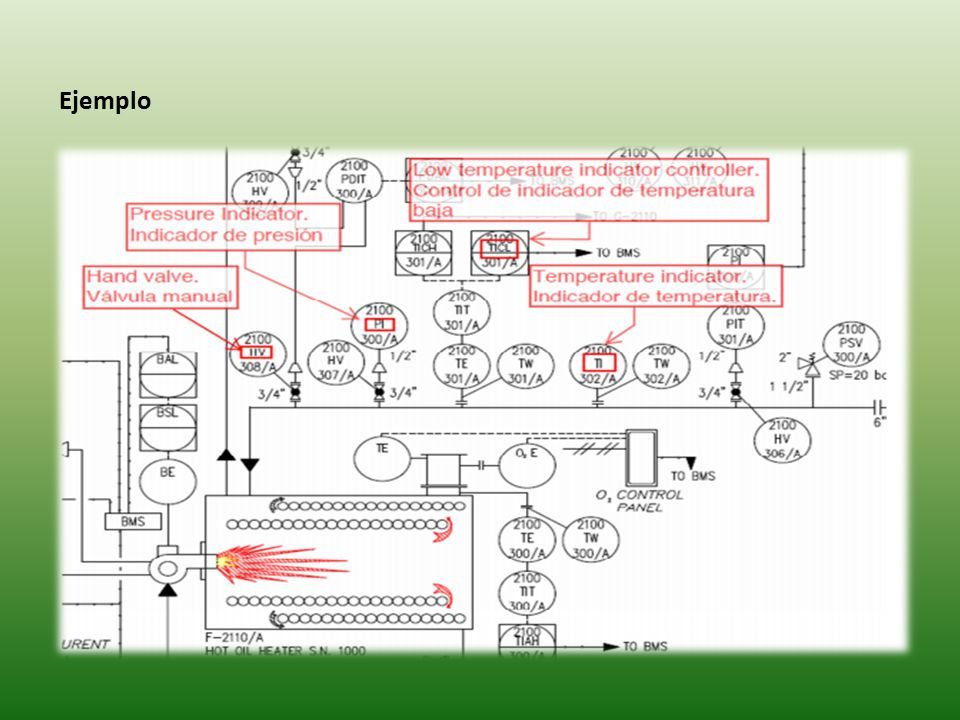

Ejemplo
8

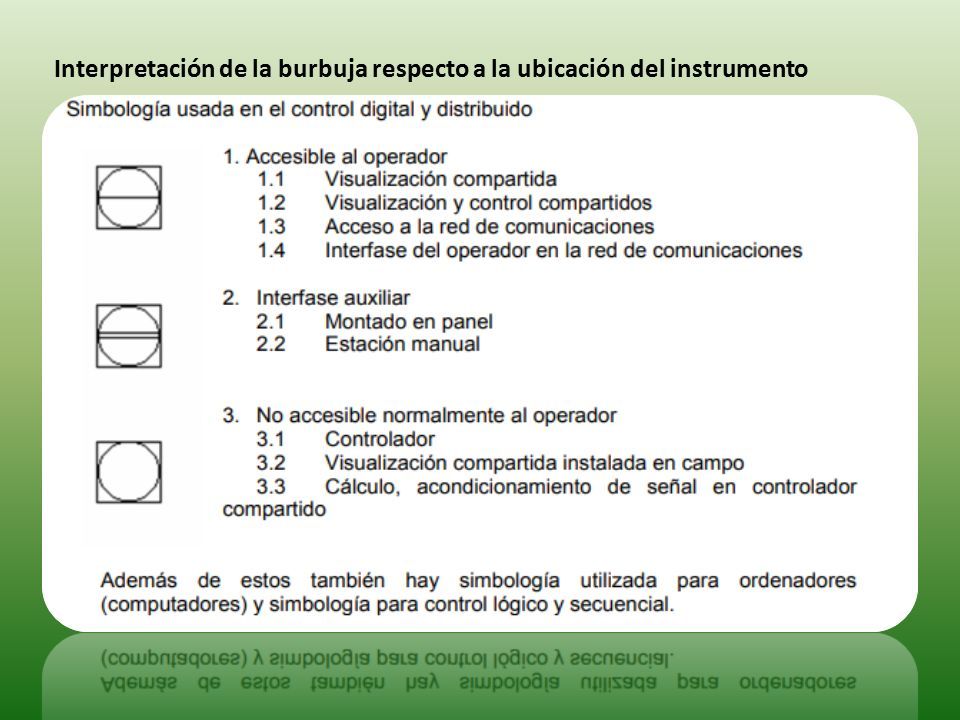

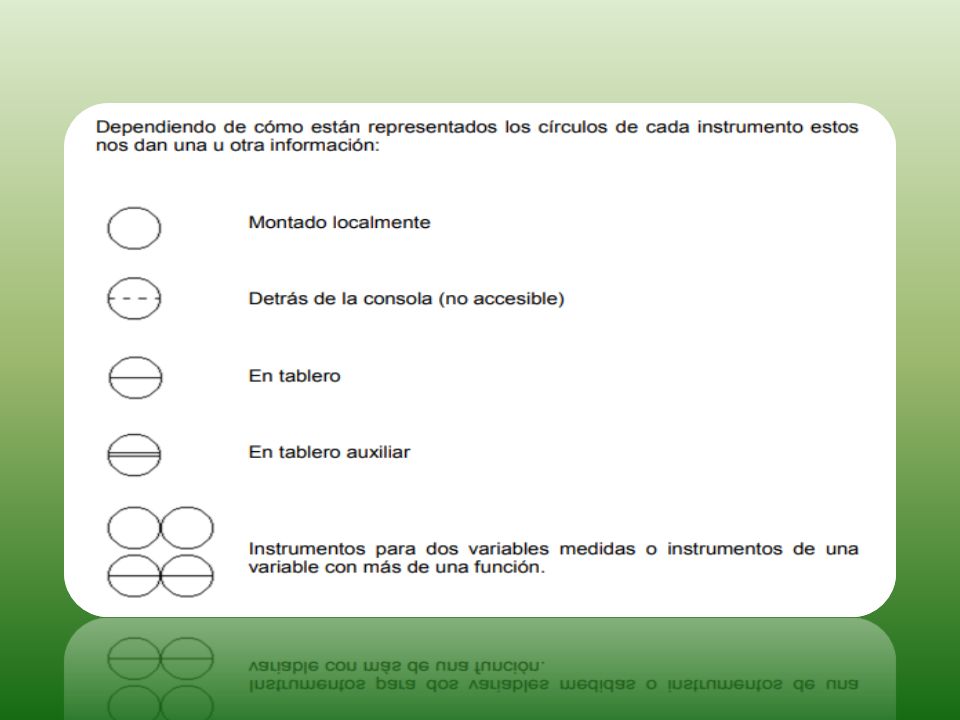

Interpretación de la burbuja respecto a la ubicación del instrumento
9

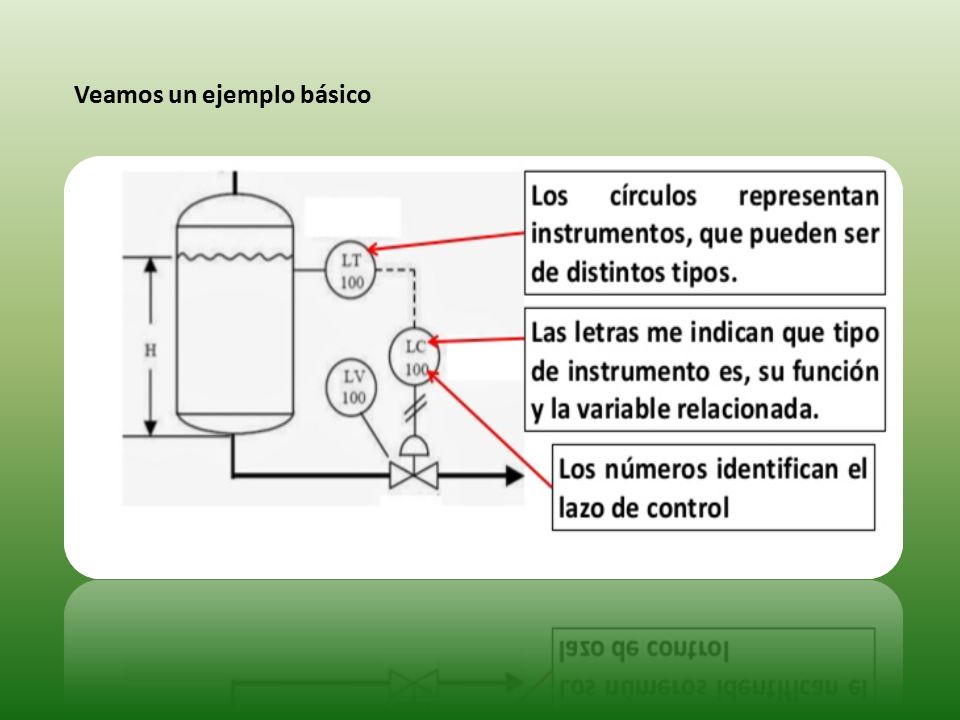

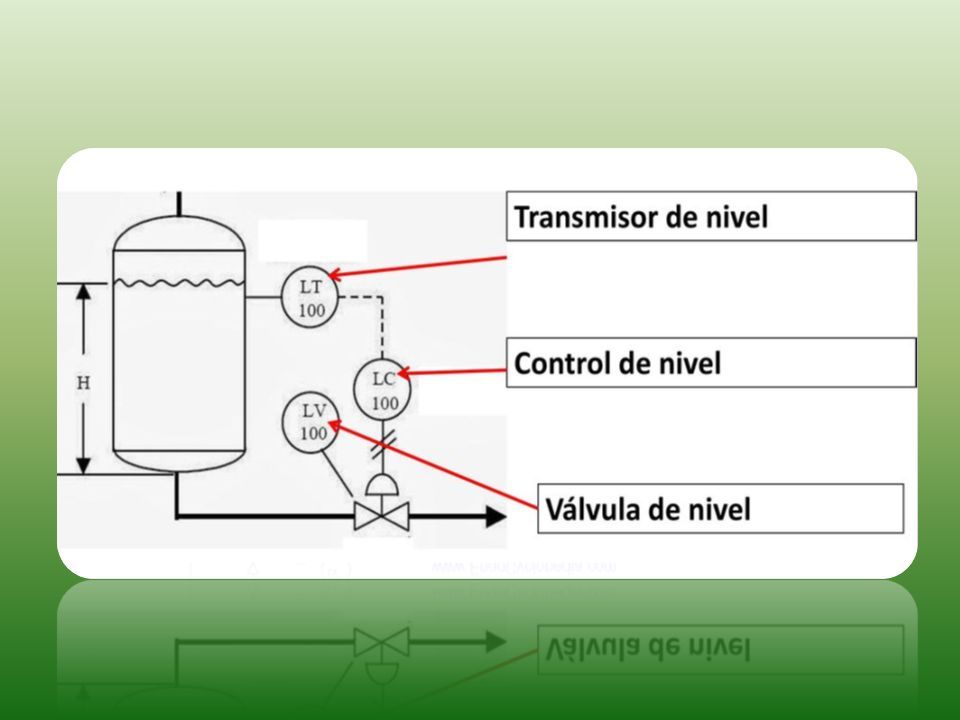

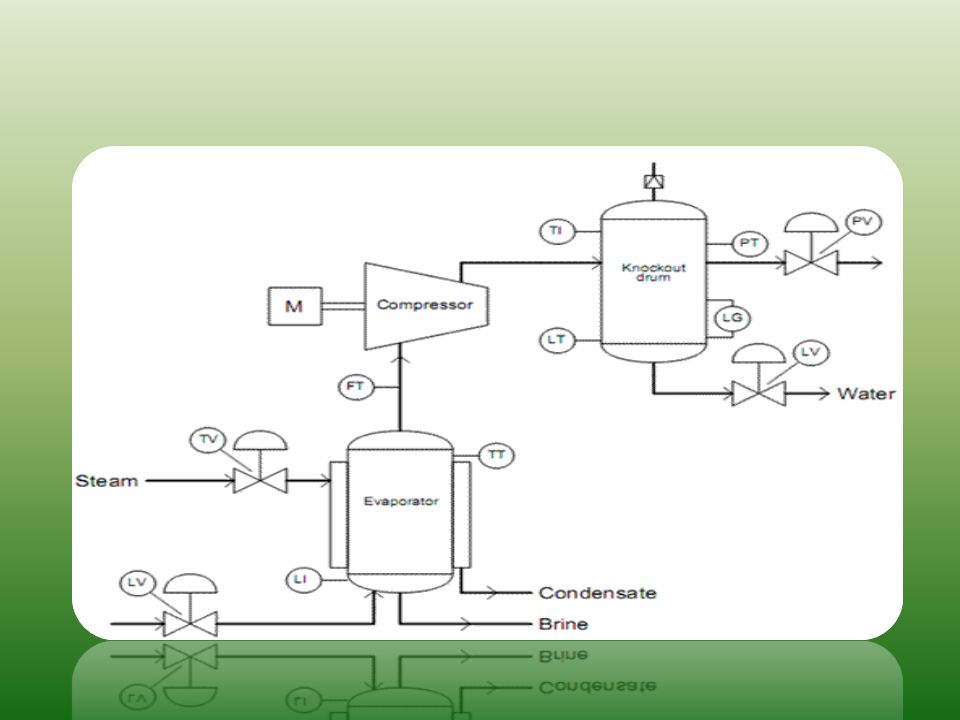

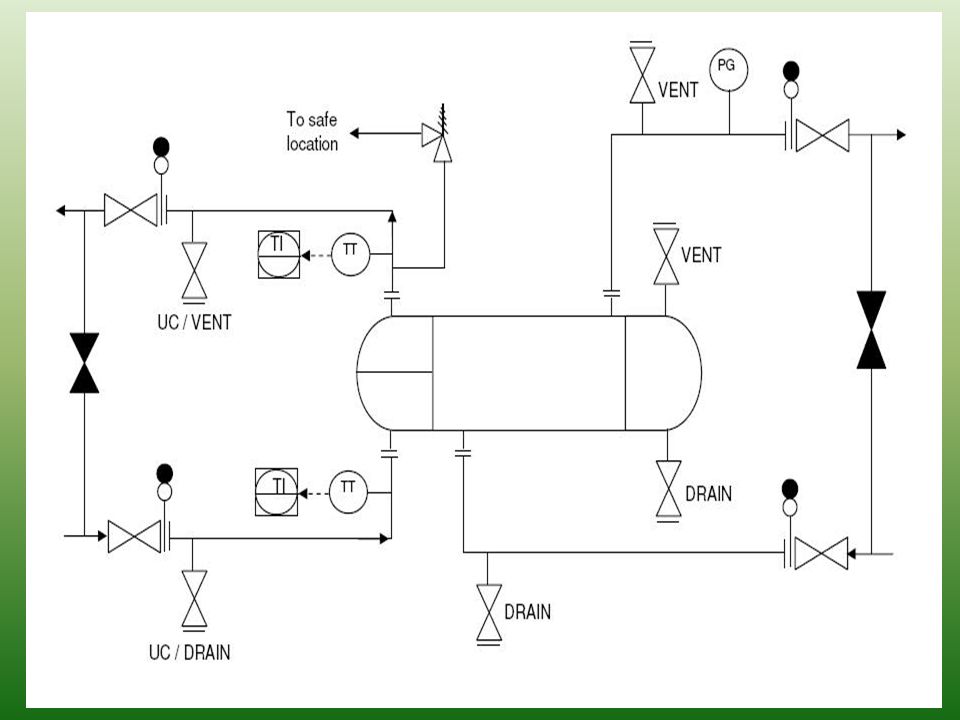

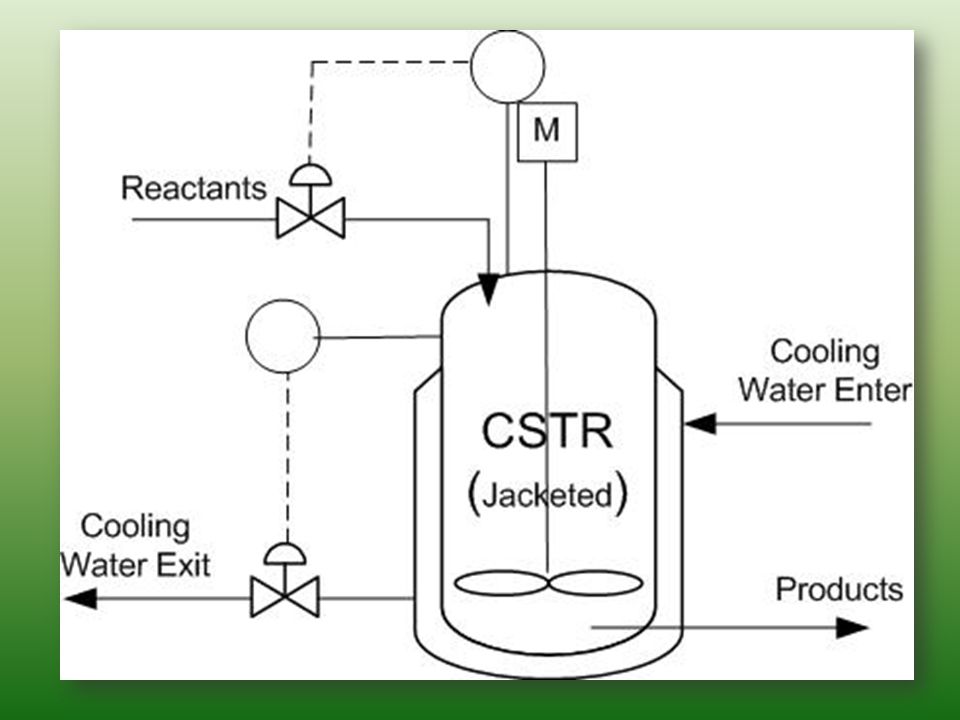

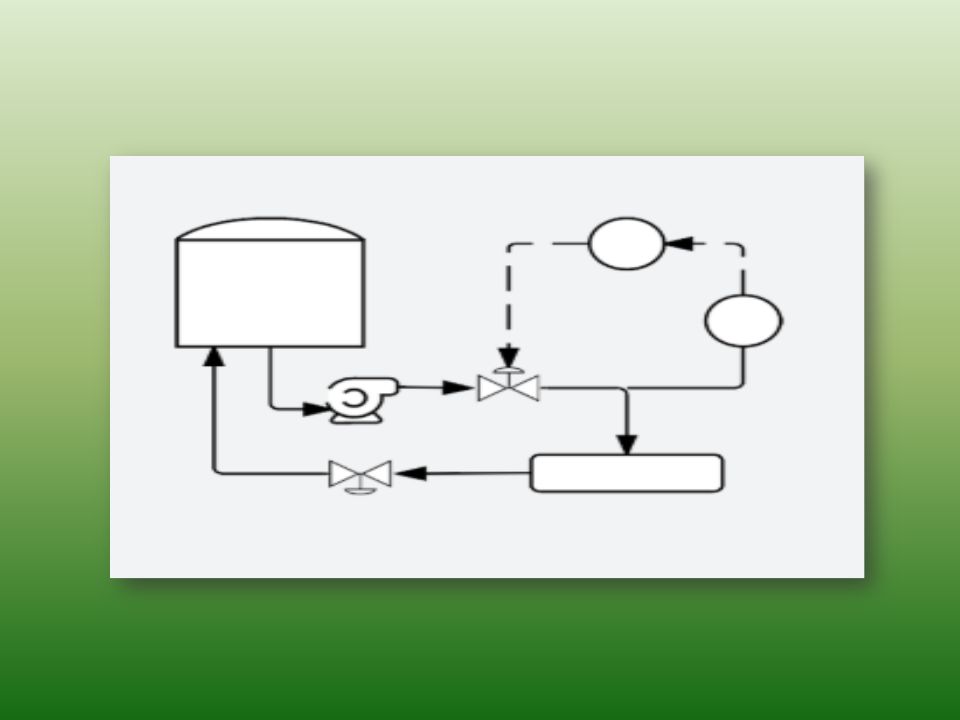

Veamos un ejemplo básico
11

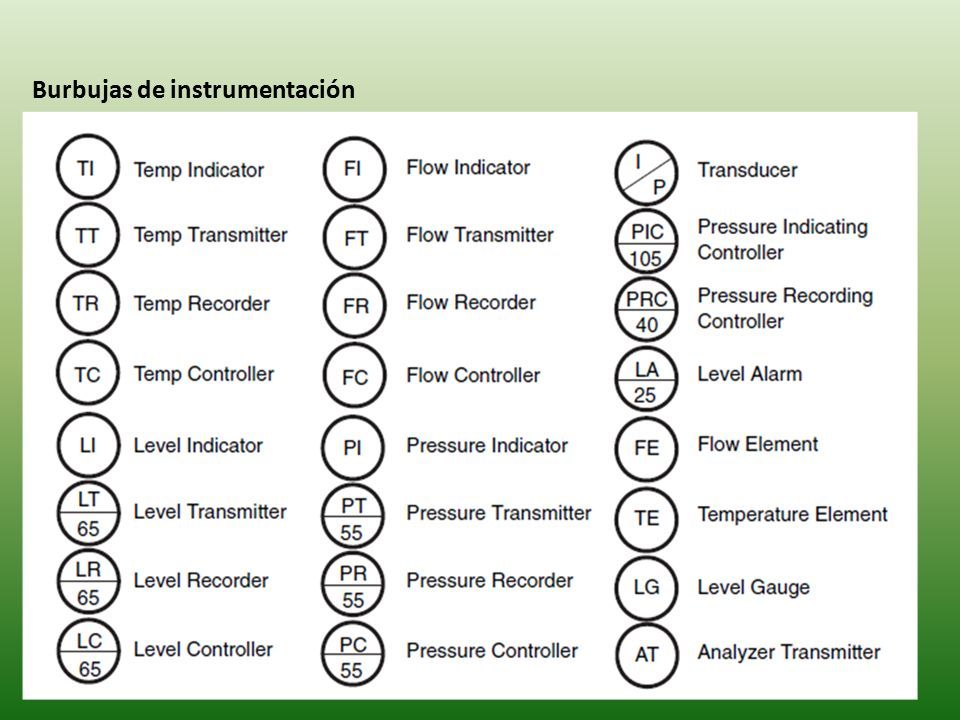

Burbujas de instrumentación
12

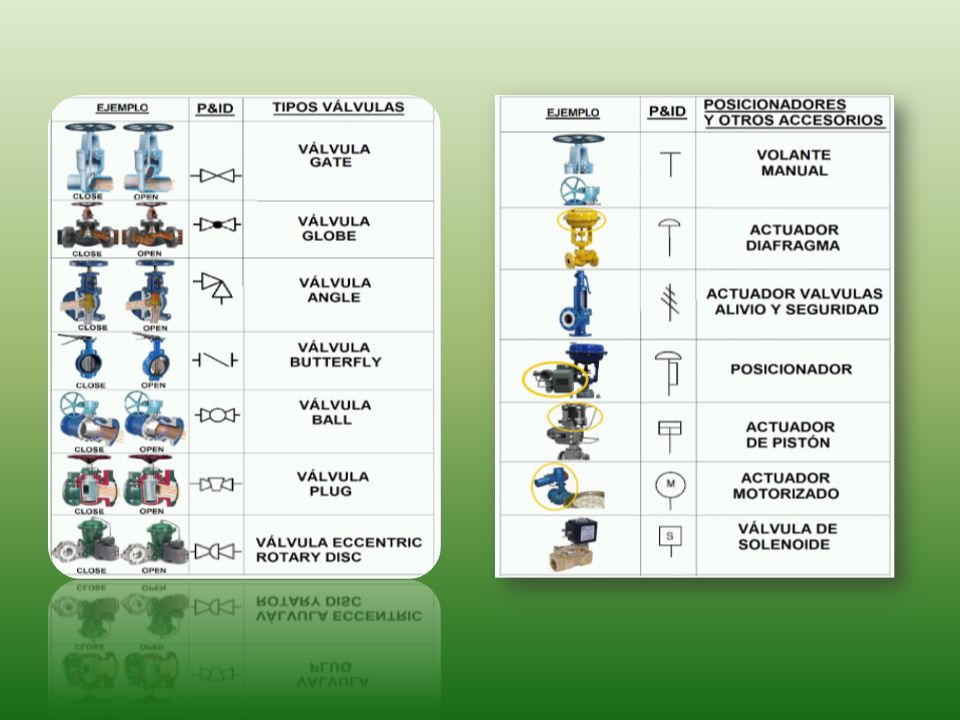

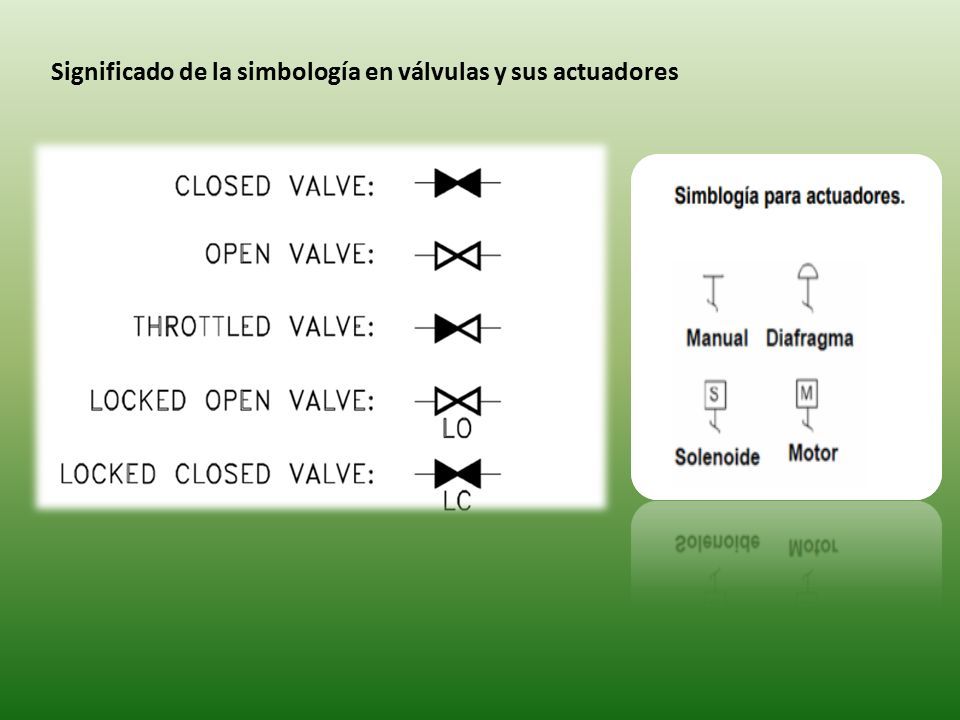

Significado de la simbología en válvulas y sus actuadores
13

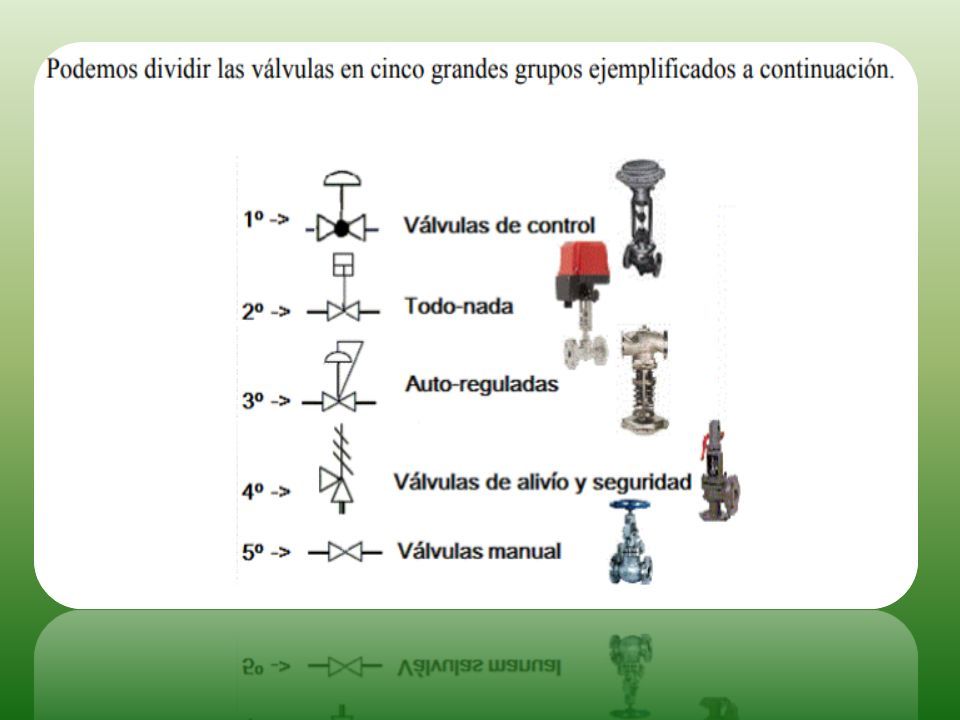

Válvulas
15

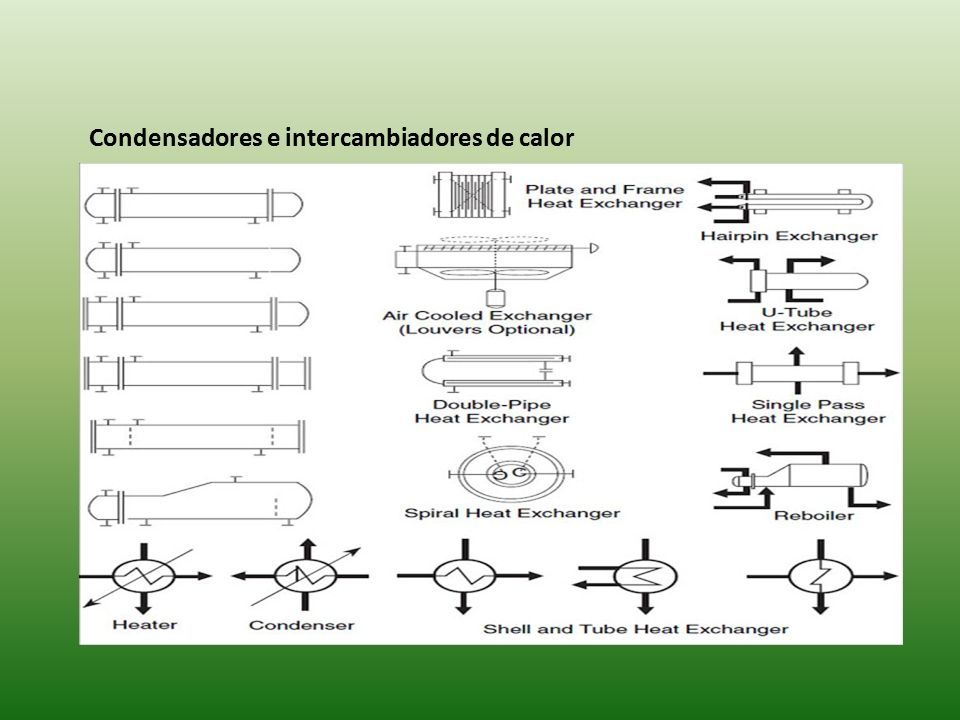

Condensadores e intercambiadores de calor
16

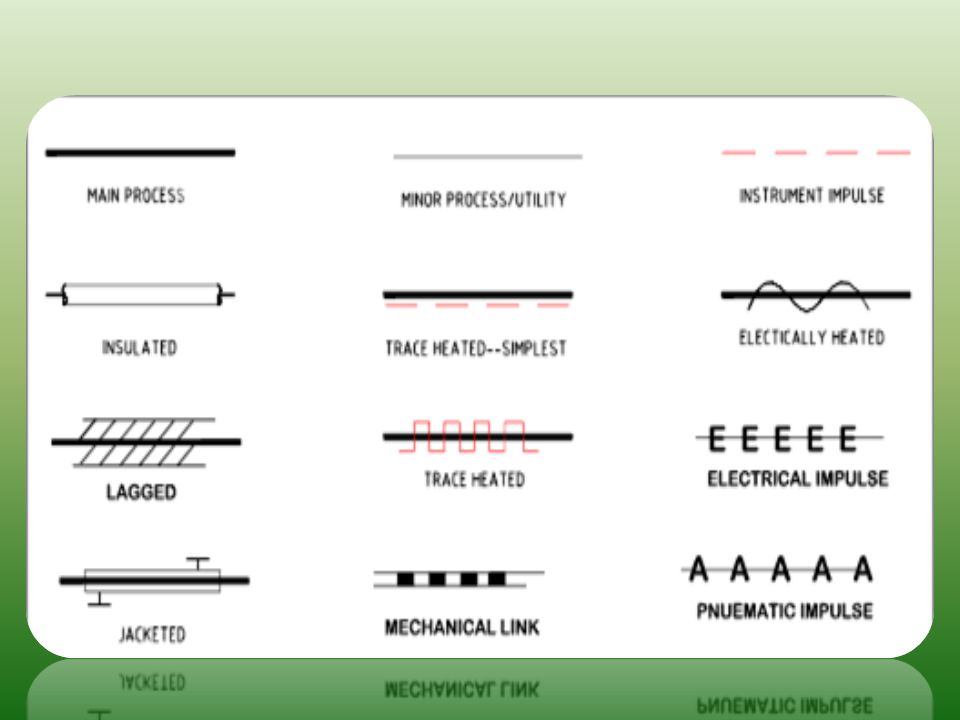

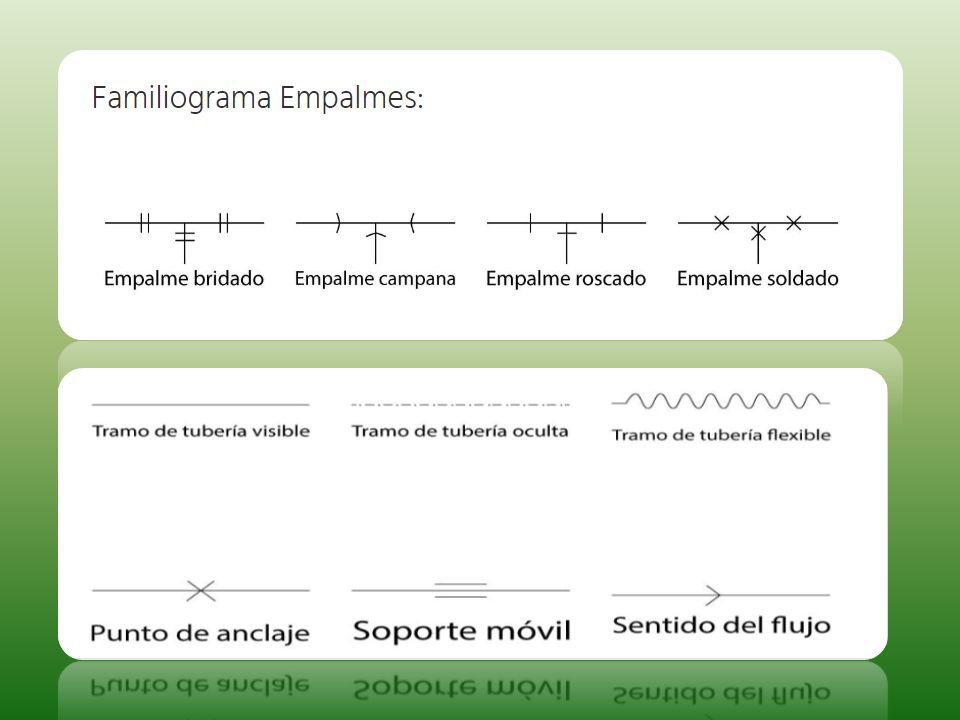

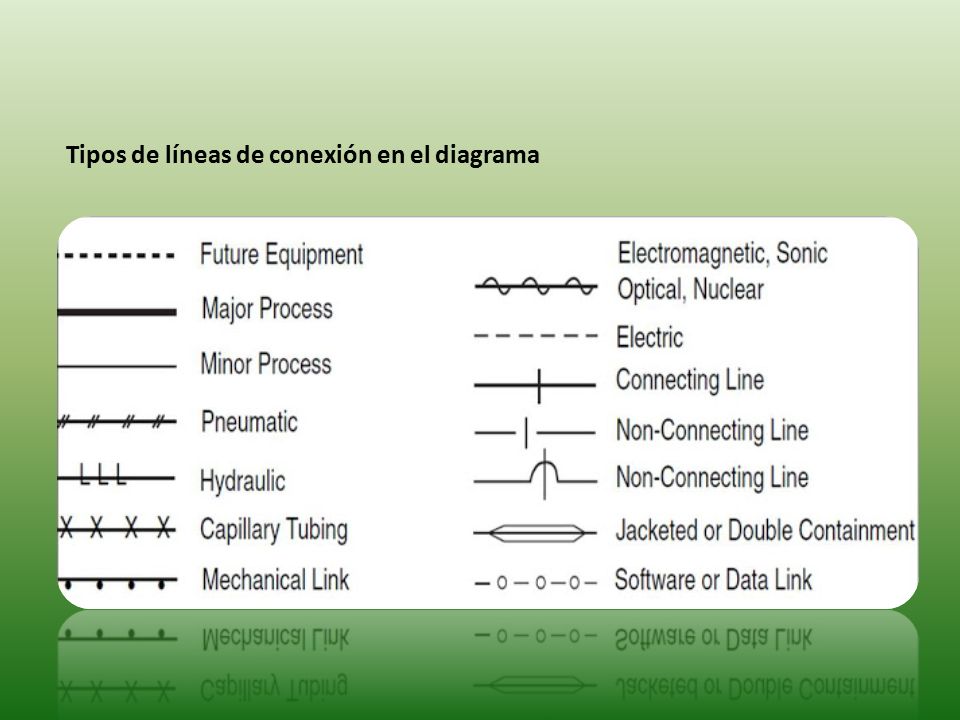

Tipos de líneas de conexión en el diagrama
18

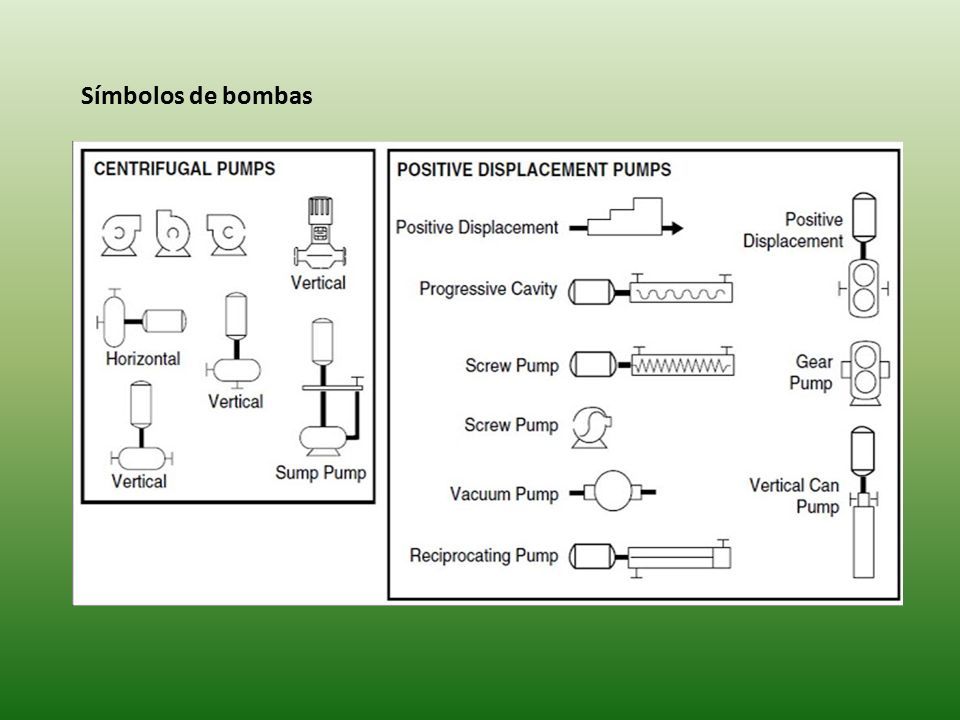

Símbolos de bombas
19

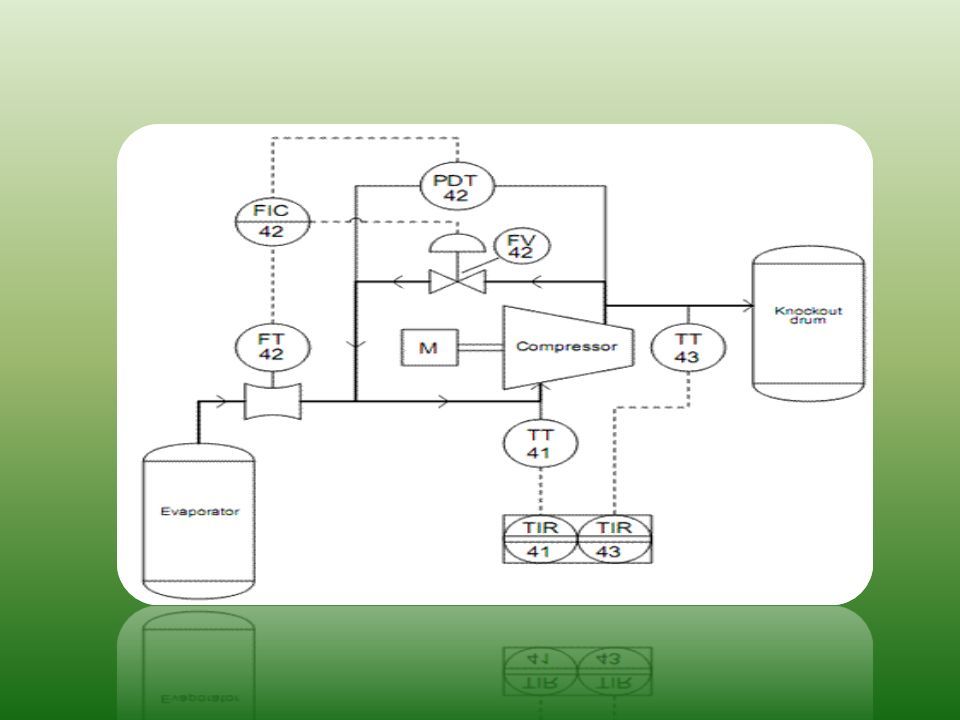

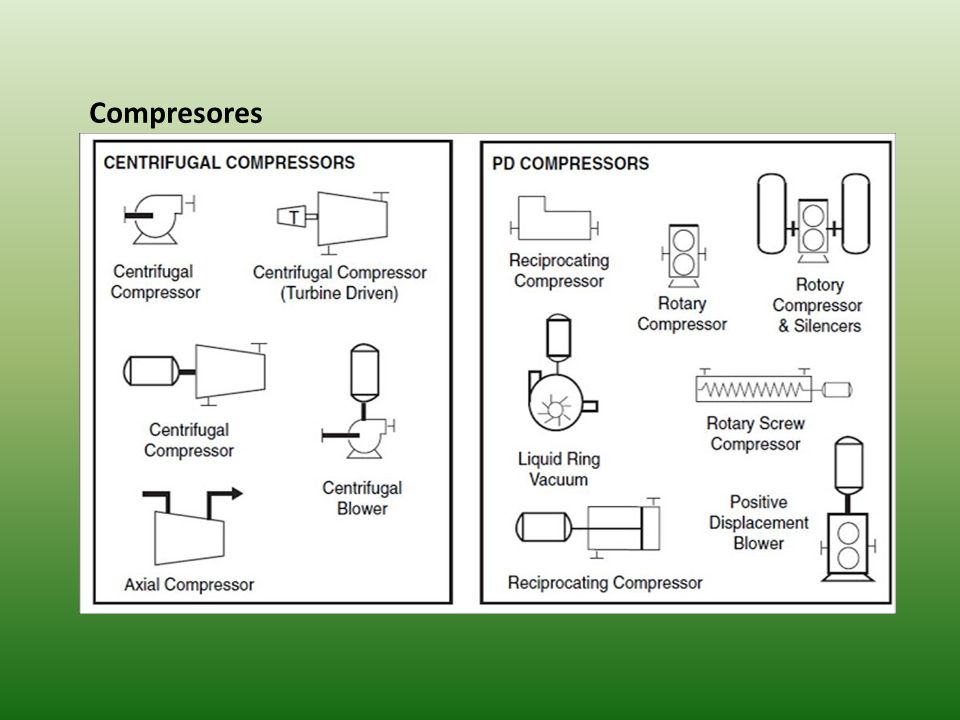

Compresores
20

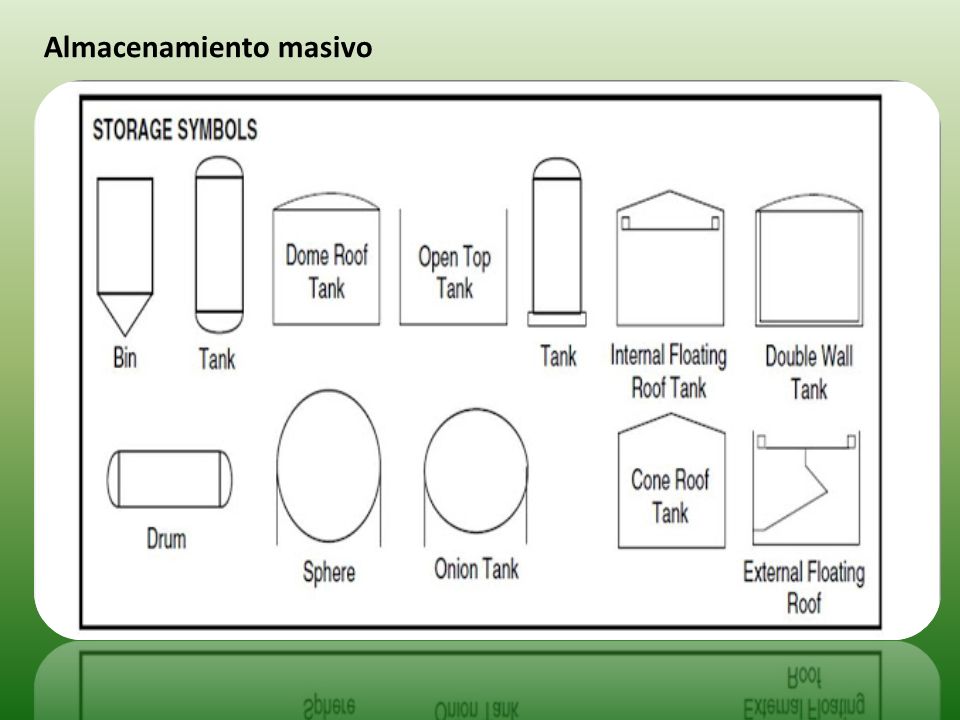

Almacenamiento masivo
21

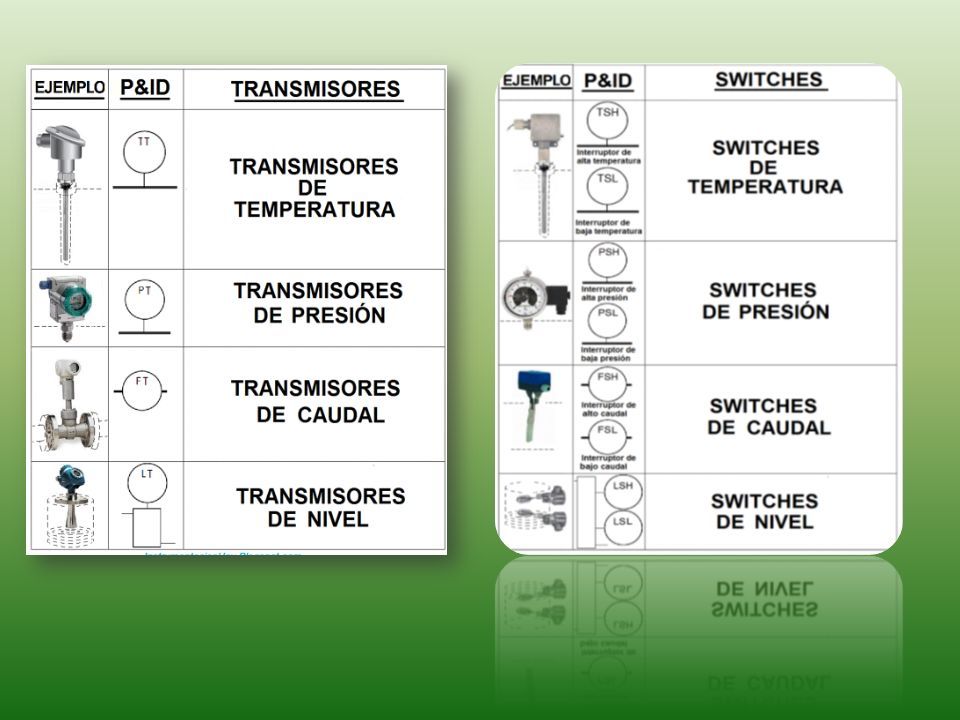

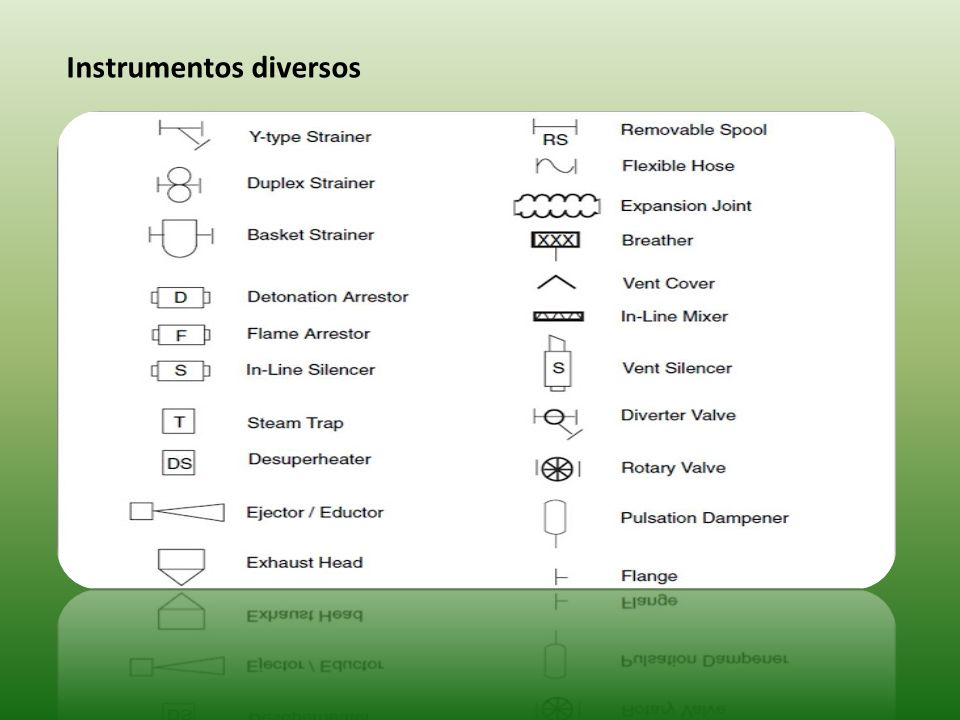

Instrumentos diversos
28

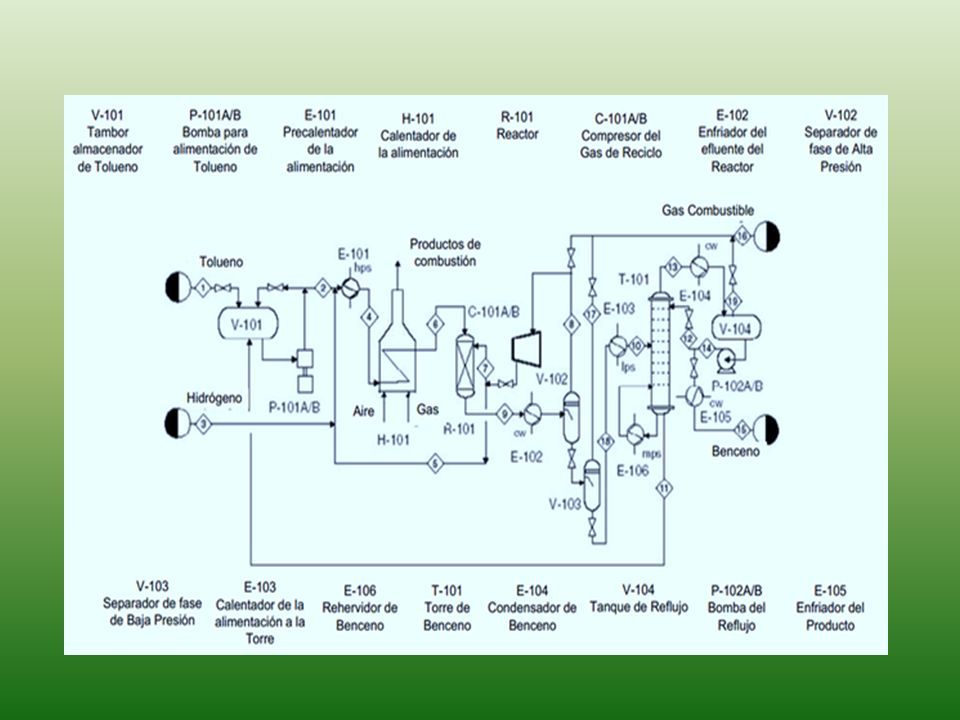

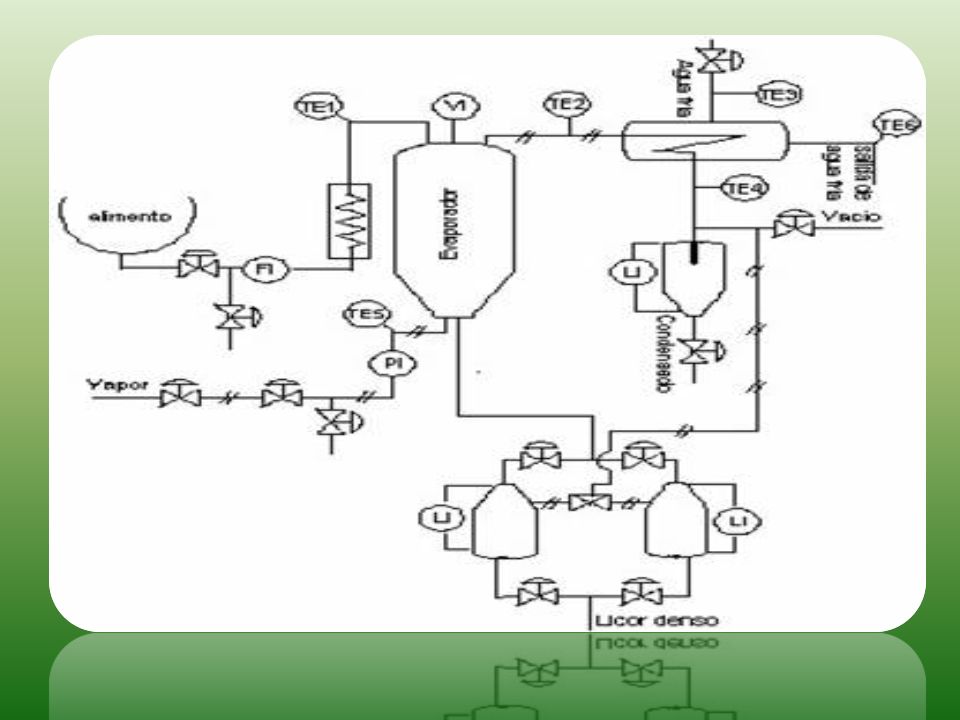

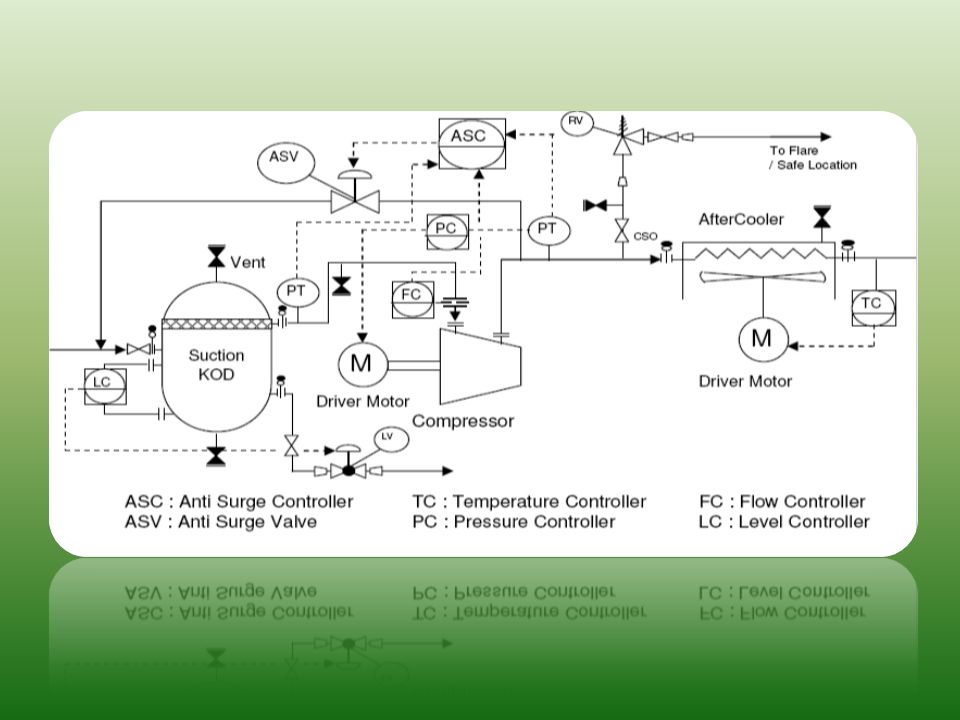

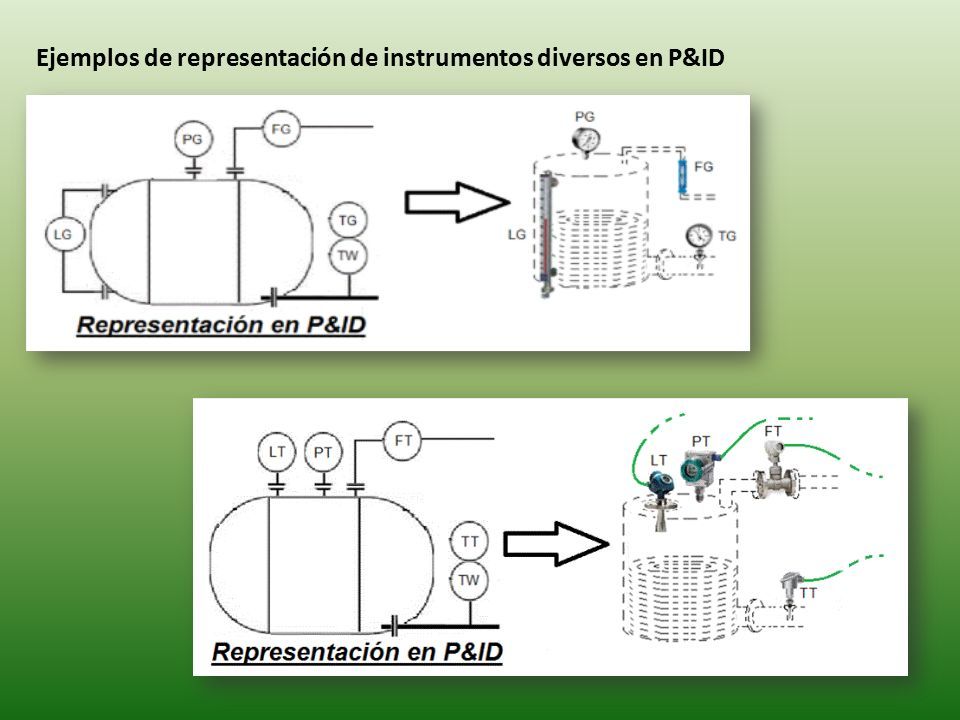

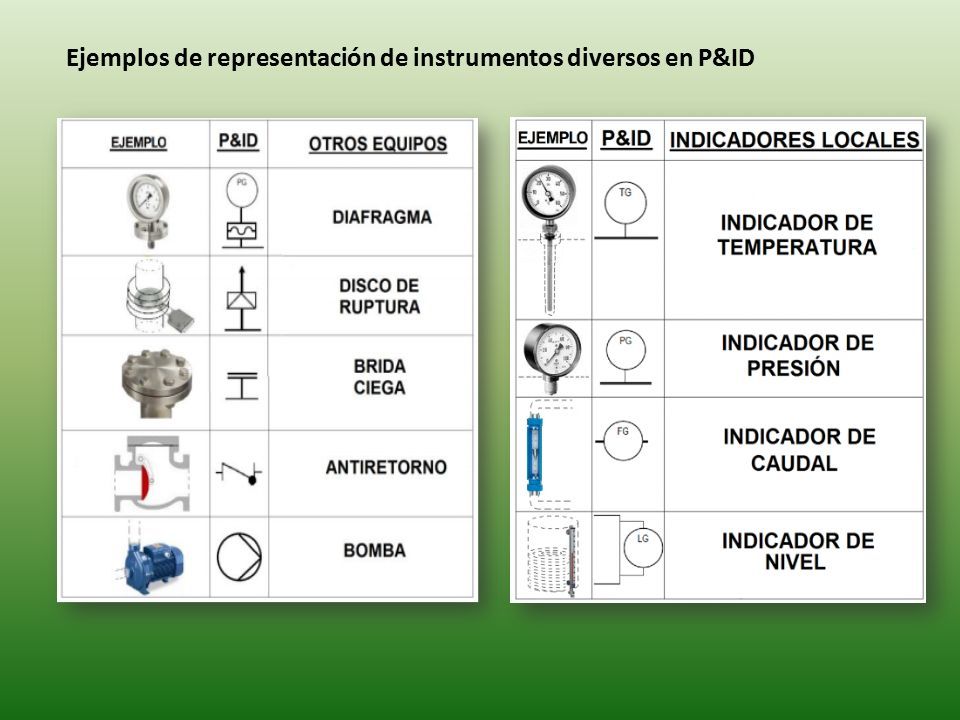

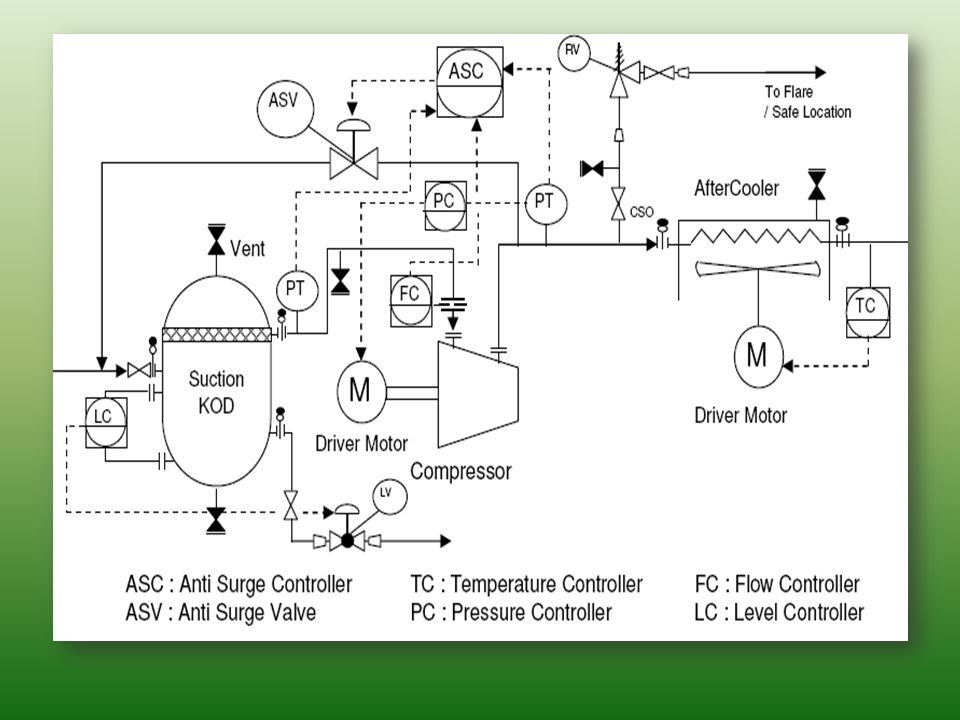

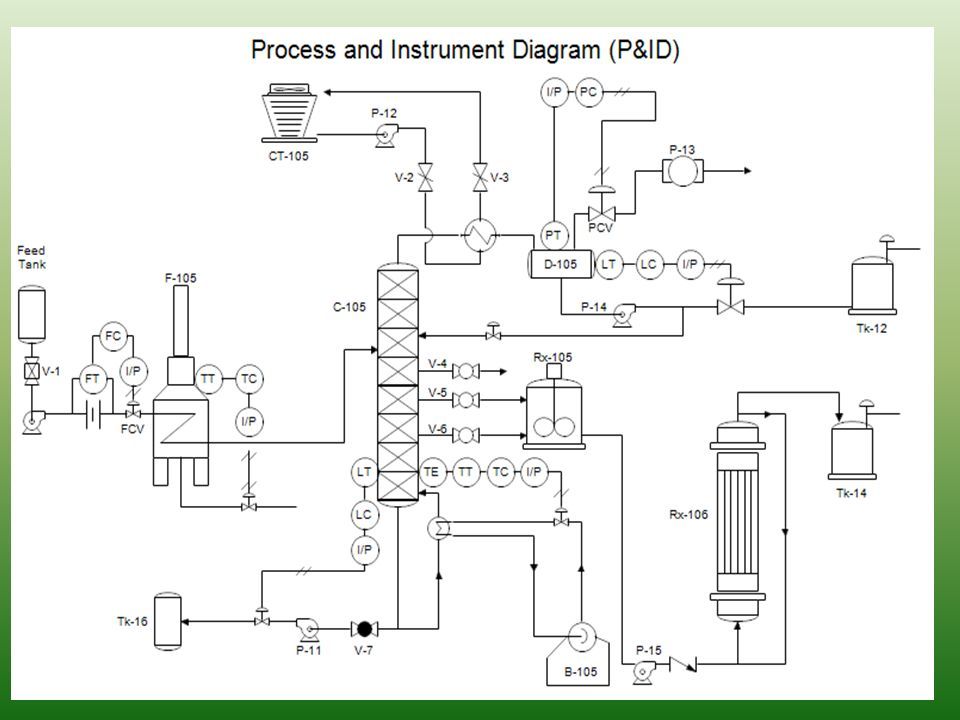

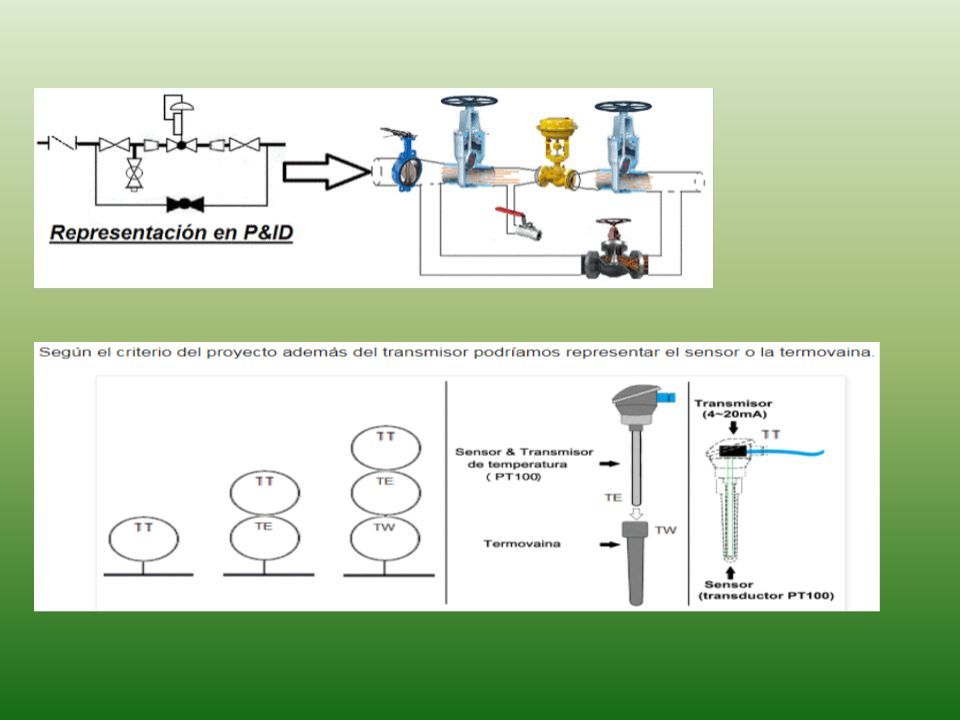

Ejemplos de representación de instrumentos diversos en P&ID
