SISTEMA DE REDES DE ALCANTARILLADO SANITARIO CALCULO HIDRAULICO DE LA RED DE ALCANTARILLADO EXPOSITOR: ING. EDGARD MUÑICO OSORIO - OCTUBRE EXPOSITOR:

Presentación del tema: "SISTEMA DE REDES DE ALCANTARILLADO SANITARIO CALCULO HIDRAULICO DE LA RED DE ALCANTARILLADO EXPOSITOR: ING. EDGARD MUÑICO OSORIO - OCTUBRE EXPOSITOR:"— Transcripción de la presentación:

1 SISTEMA DE REDES DE ALCANTARILLADO SANITARIO CALCULO HIDRAULICO DE LA RED DE ALCANTARILLADO EXPOSITOR: ING. EDGARD MUÑICO OSORIO - OCTUBRE - 2013 EXPOSITOR: ING. EDGARD MUÑICO OSORIO - OCTUBRE - 2013

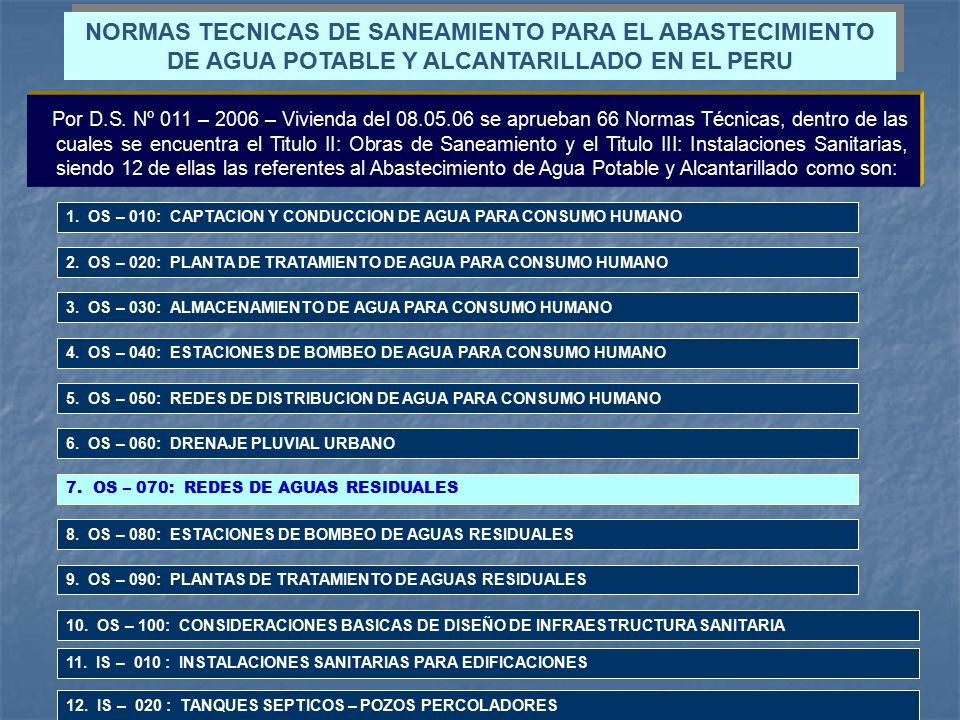

2 NORMAS TECNICAS DE SANEAMIENTO PARA EL ABASTECIMIENTO DE AGUA POTABLE Y ALCANTARILLADO EN EL PERU Por D.S. Nº 011 – 2006 – Vivienda del 08.05.06 se aprueban 66 Normas Técnicas, dentro de las cuales se encuentra el Titulo II: Obras de Saneamiento y el Titulo III: Instalaciones Sanitarias, siendo 12 de ellas las referentes al Abastecimiento de Agua Potable y Alcantarillado como son: 1. OS – 010: CAPTACION Y CONDUCCION DE AGUA PARA CONSUMO HUMANO 2. OS – 020: PLANTA DE TRATAMIENTO DE AGUA PARA CONSUMO HUMANO 3. OS – 030: ALMACENAMIENTO DE AGUA PARA CONSUMO HUMANO 4. OS – 040: ESTACIONES DE BOMBEO DE AGUA PARA CONSUMO HUMANO 5. OS – 050: REDES DE DISTRIBUCION DE AGUA PARA CONSUMO HUMANO 6. OS – 060: DRENAJE PLUVIAL URBANO 7. OS – 070: REDES DE AGUAS RESIDUALES 8. OS – 080: ESTACIONES DE BOMBEO DE AGUAS RESIDUALES 9. OS – 090: PLANTAS DE TRATAMIENTO DE AGUAS RESIDUALES 10. OS – 100: CONSIDERACIONES BASICAS DE DISEÑO DE INFRAESTRUCTURA SANITARIA 11. IS – 010 : INSTALACIONES SANITARIAS PARA EDIFICACIONES 12. IS – 020 : TANQUES SEPTICOS – POZOS PERCOLADORES

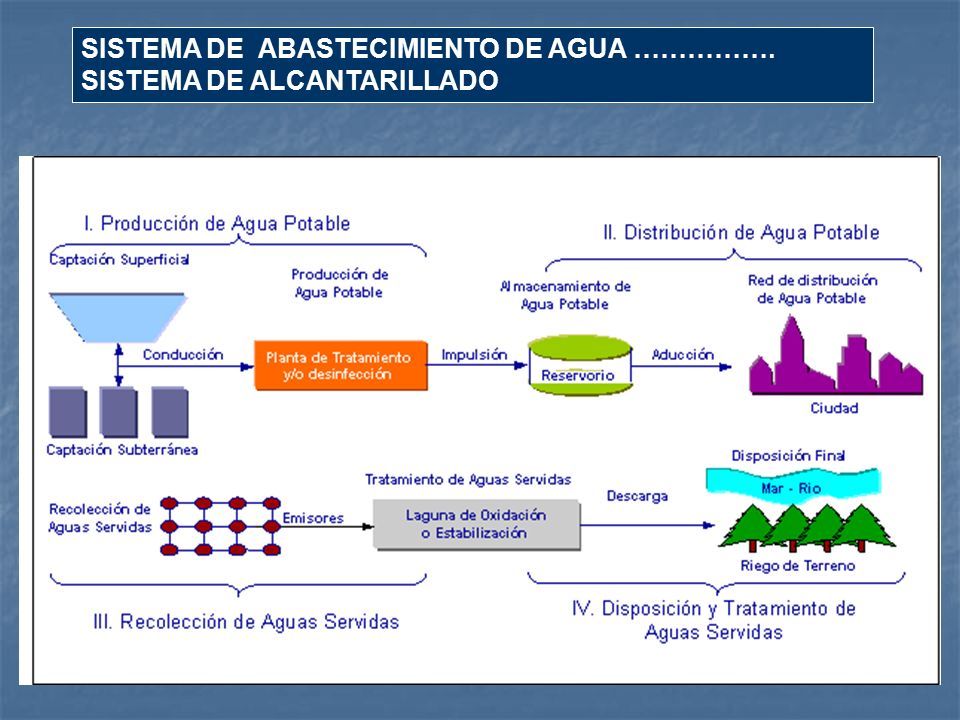

3 SISTEMA DE ABASTECIMIENTO DE AGUA ……………. SISTEMA DE ALCANTARILLADO

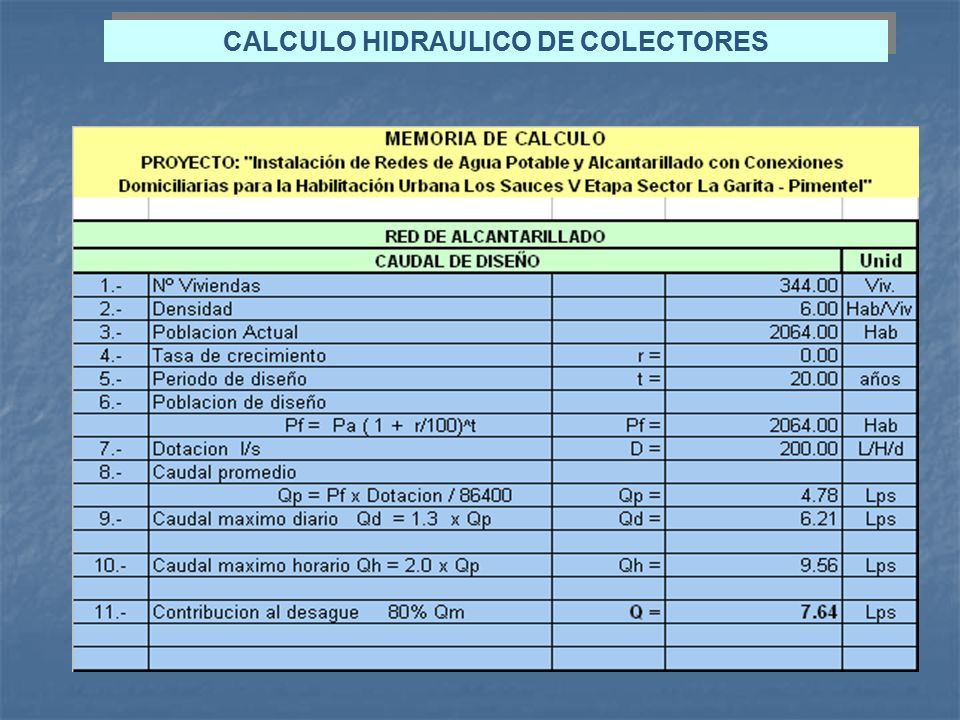

4 CALCULO HIDRAULICO DE COLECTORES

5

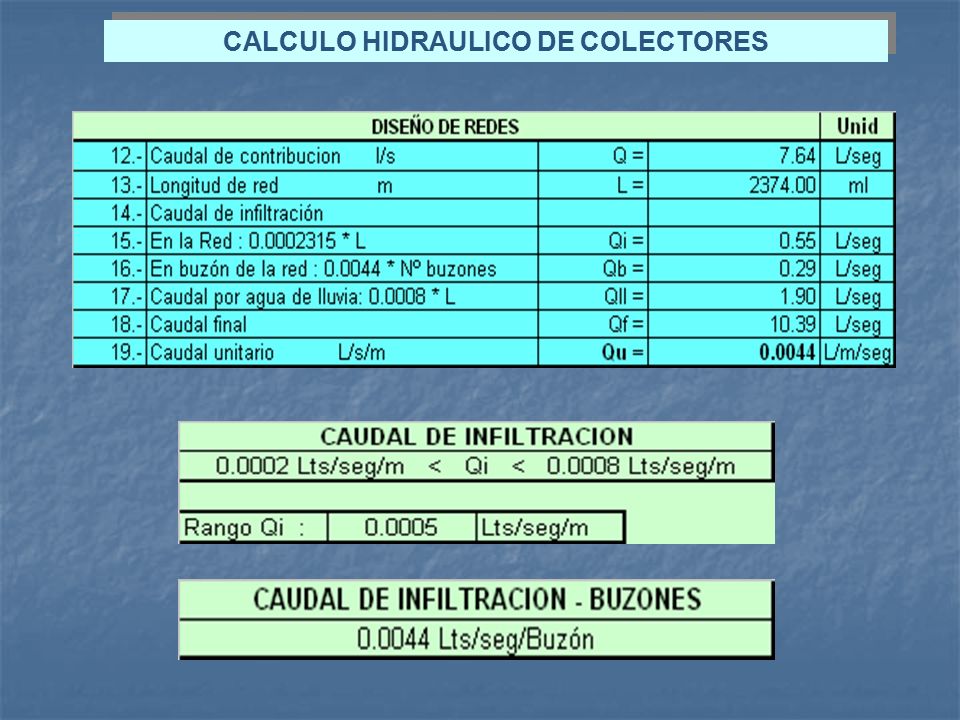

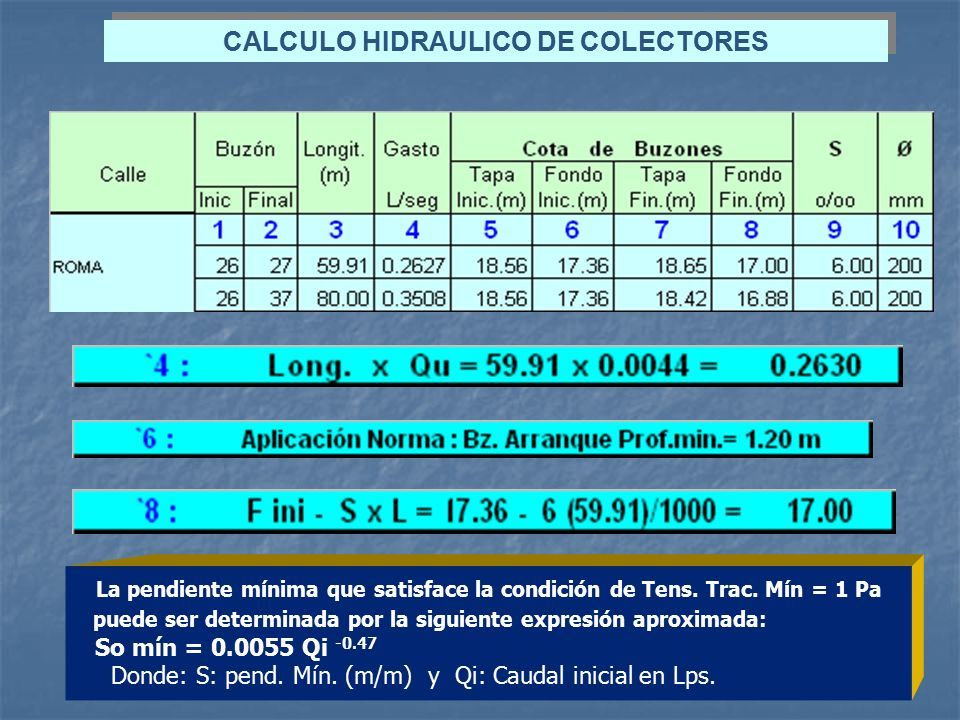

6 La pendiente mínima que satisface la condición de Tens. Trac. Mín = 1 Pa puede ser determinada por la siguiente expresión aproximada: So mín = 0.0055 Qi -0.47 Donde: S: pend. Mín. (m/m) y Qi: Caudal inicial en Lps.

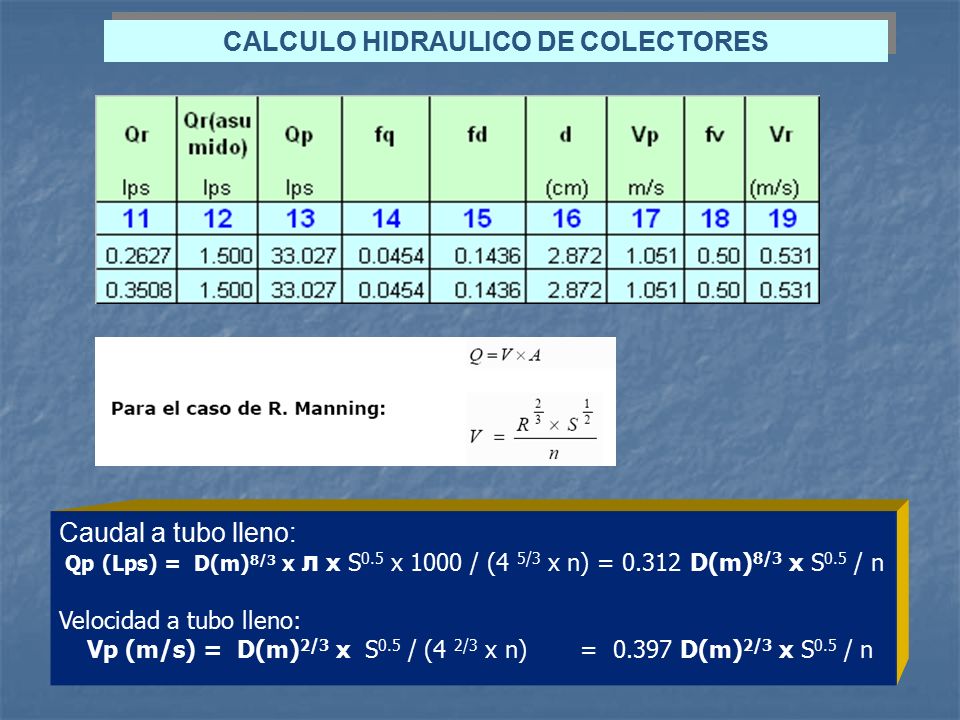

7 CALCULO HIDRAULICO DE COLECTORES Caudal a tubo lleno: Qp (Lps) = D(m) 8/3 x Л x S 0.5 x 1000 / (4 5/3 x n) = 0.312 D(m) 8/3 x S 0.5 / n Velocidad a tubo lleno: Vp (m/s) = D(m) 2/3 x S 0.5 / (4 2/3 x n) = 0.397 D(m) 2/3 x S 0.5 / n

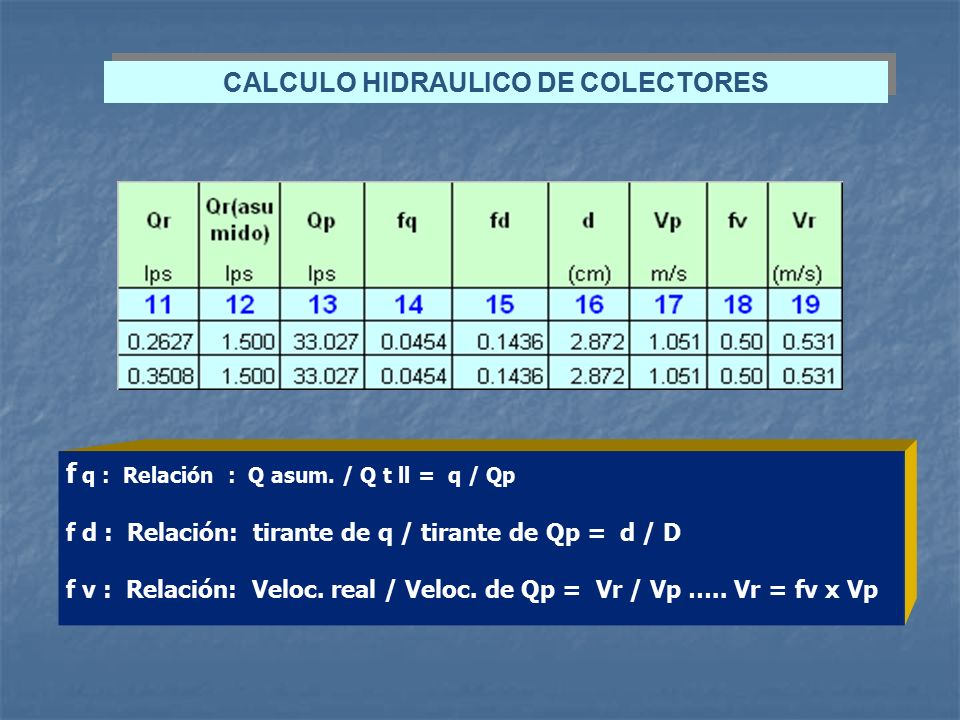

8 CALCULO HIDRAULICO DE COLECTORES f q : Relación : Q asum. / Q t ll = q / Qp f d : Relación: tirante de q / tirante de Qp = d / D f v : Relación: Veloc. real / Veloc. de Qp = Vr / Vp ….. Vr = fv x Vp

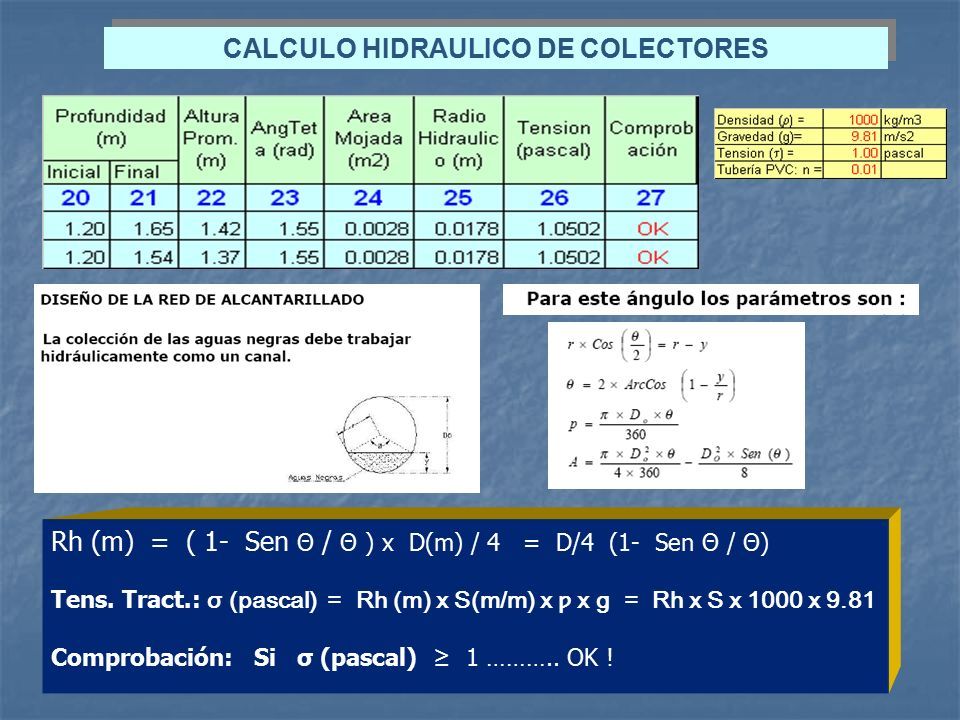

9 CALCULO HIDRAULICO DE COLECTORES Rh (m) = ( 1- Sen Θ / Θ ) x D(m) / 4 = D/4 (1- Sen Θ / Θ) Tens. Tract.: σ (pascal) = Rh (m) x S(m/m) x ƿ x g = Rh x S x 1000 x 9.81 Comprobación: Si σ (pascal) ≥ 1 ……….. OK !

10 SISTEMA DE REDES DE ALCANTARILLADO SANITARIO CALCULO HIDRAULICO DE LA RED DE ALCANTARILLADO EXPOSITOR: ING. EDGARD MUÑICO OSORIO - OCTUBRE - 2013 EXPOSITOR: ING. EDGARD MUÑICO OSORIO - OCTUBRE - 2013
