ANATOMIA GINECOLOGÍCA MR GABRIEL HERRERA Servicio de Diagnostico por Imágenes.

Presentación del tema: "ANATOMIA GINECOLOGÍCA MR GABRIEL HERRERA Servicio de Diagnostico por Imágenes."— Transcripción de la presentación:

1 ANATOMIA GINECOLOGÍCA MR GABRIEL HERRERA Servicio de Diagnostico por Imágenes

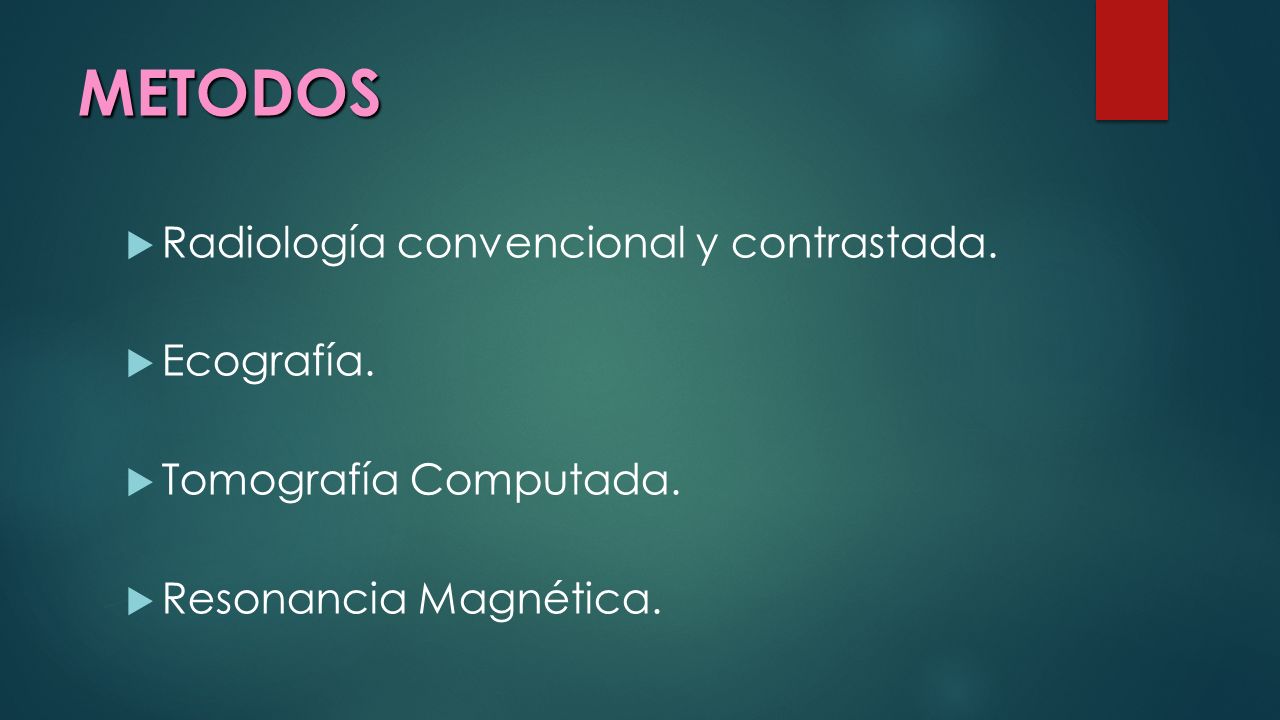

2 METODOS  Radiología convencional y contrastada.  Ecografía.  Tomografía Computada.  Resonancia Magnética.

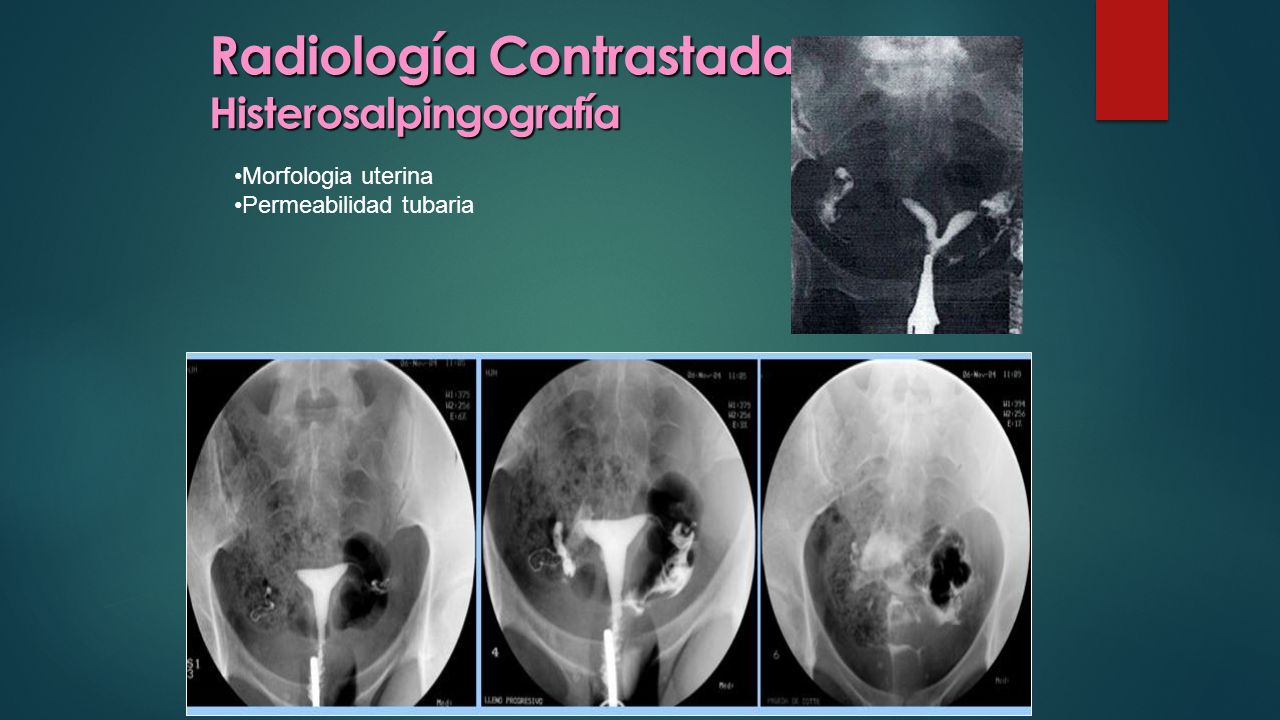

3 Radiología Contrastada Histerosalpingografía Morfologia uterina Permeabilidad tubaria

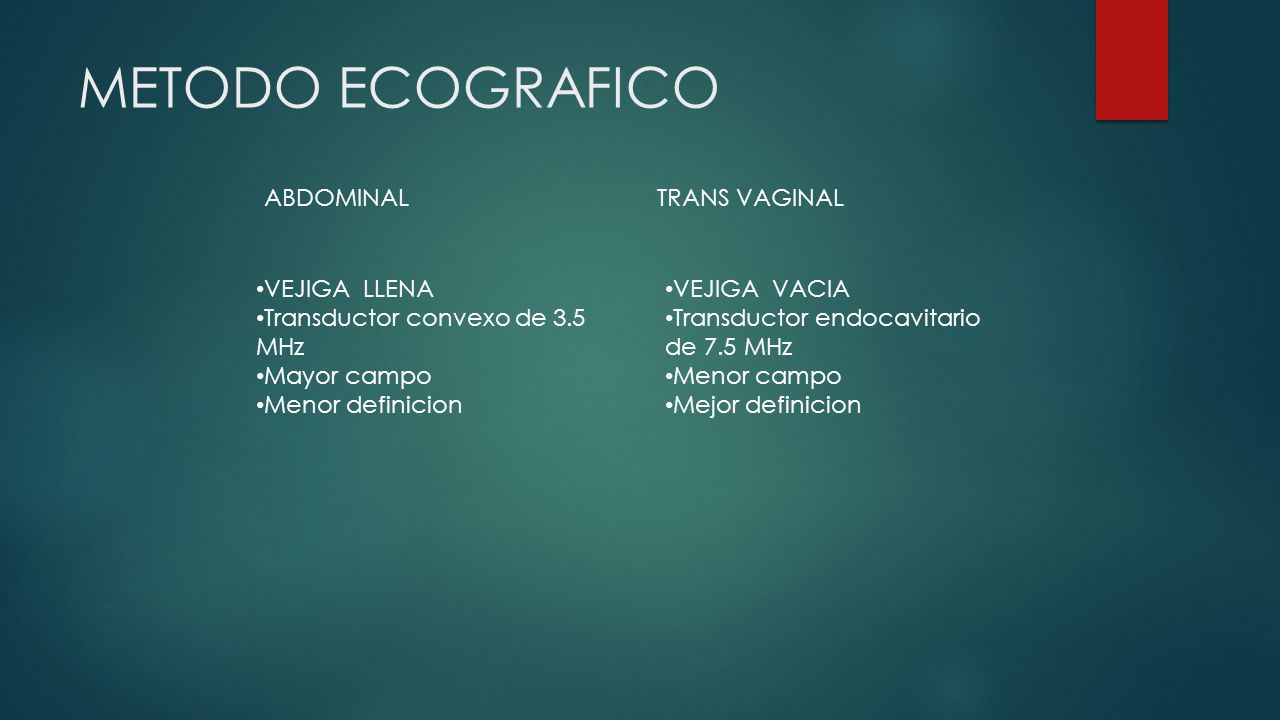

4 METODO ECOGRAFICO ABDOMINALTRANS VAGINAL VEJIGA LLENA Transductor convexo de 3.5 MHz Mayor campo Menor definicion VEJIGA VACIA Transductor endocavitario de 7.5 MHz Menor campo Mejor definicion

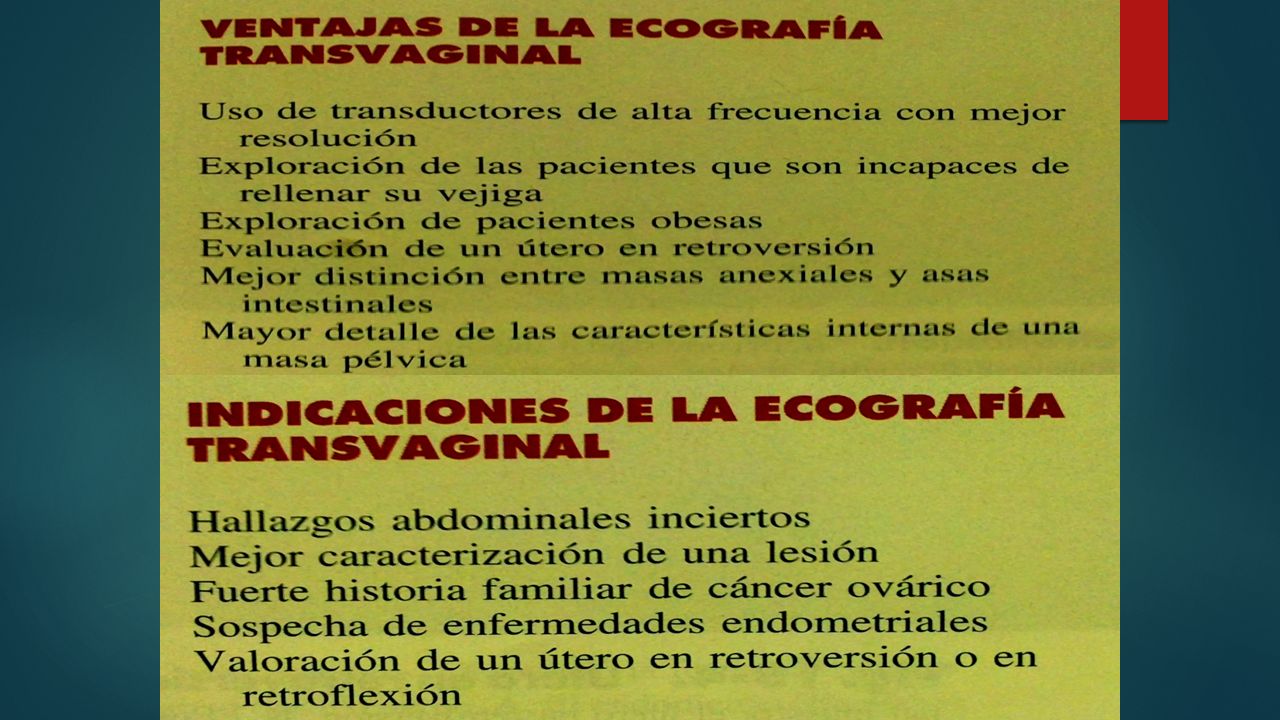

5

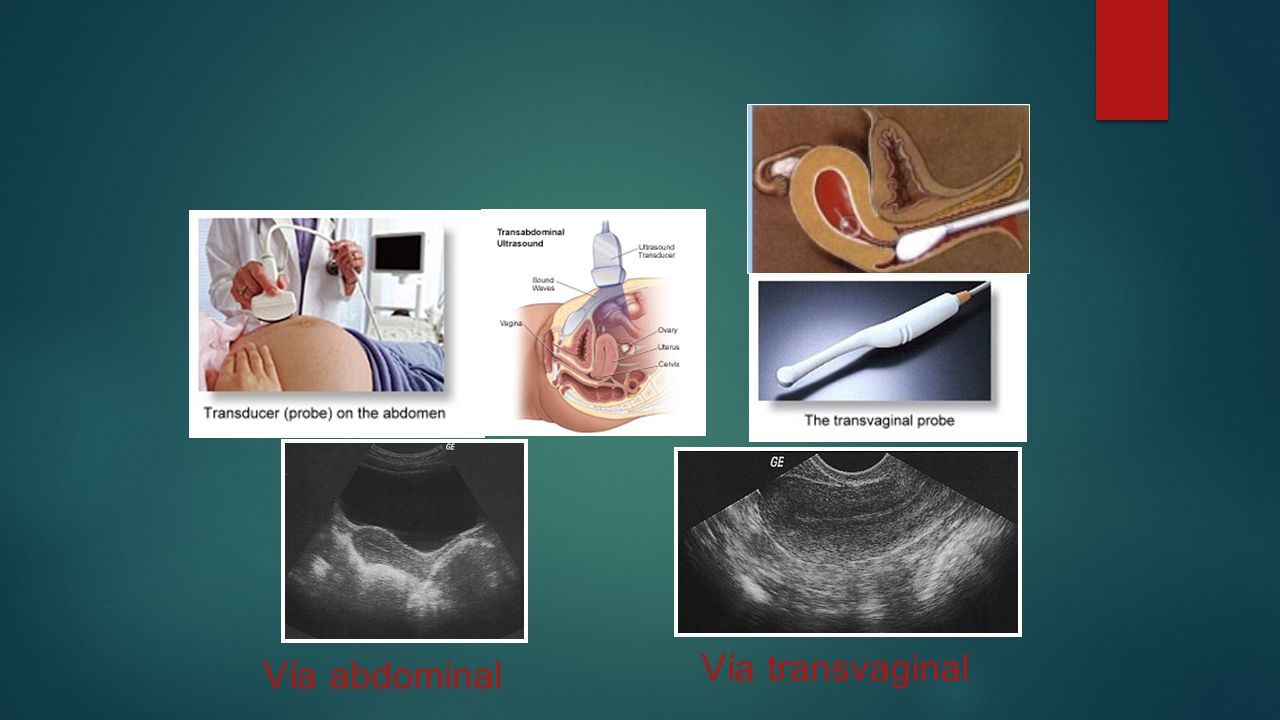

6 Vía abdominal Vía transvaginal

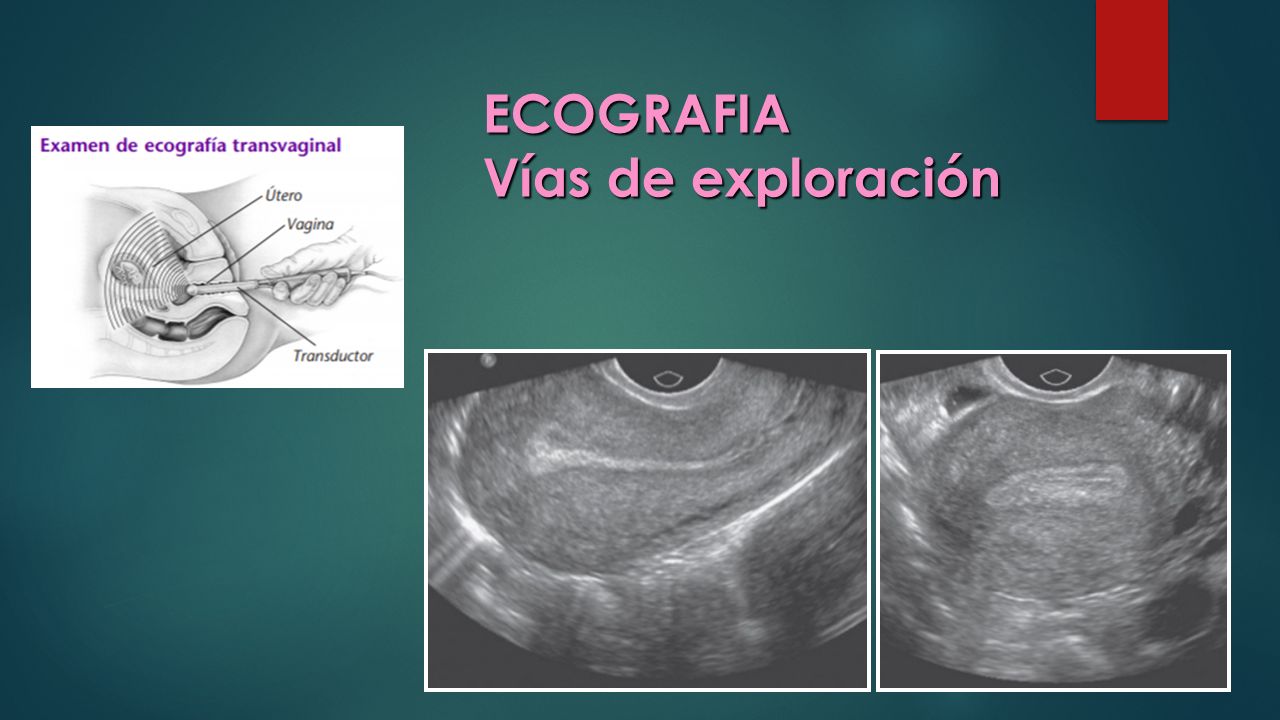

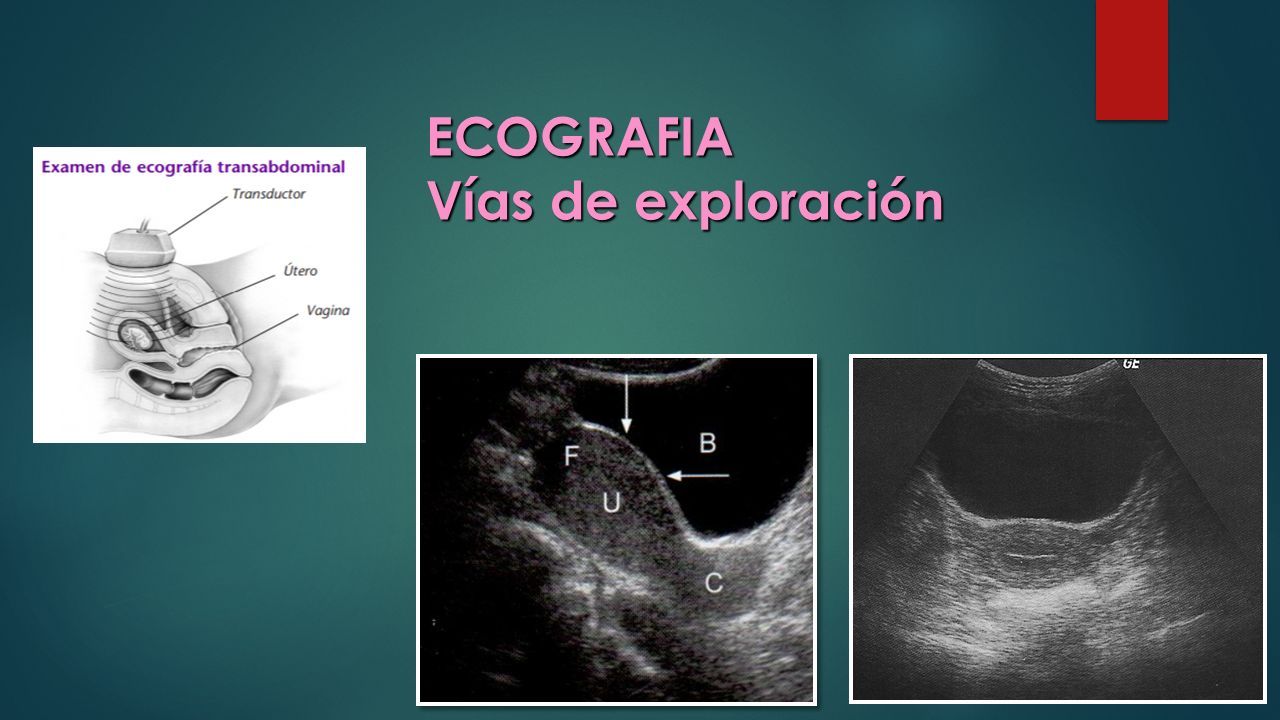

7 ECOGRAFIA Vías de exploración

8

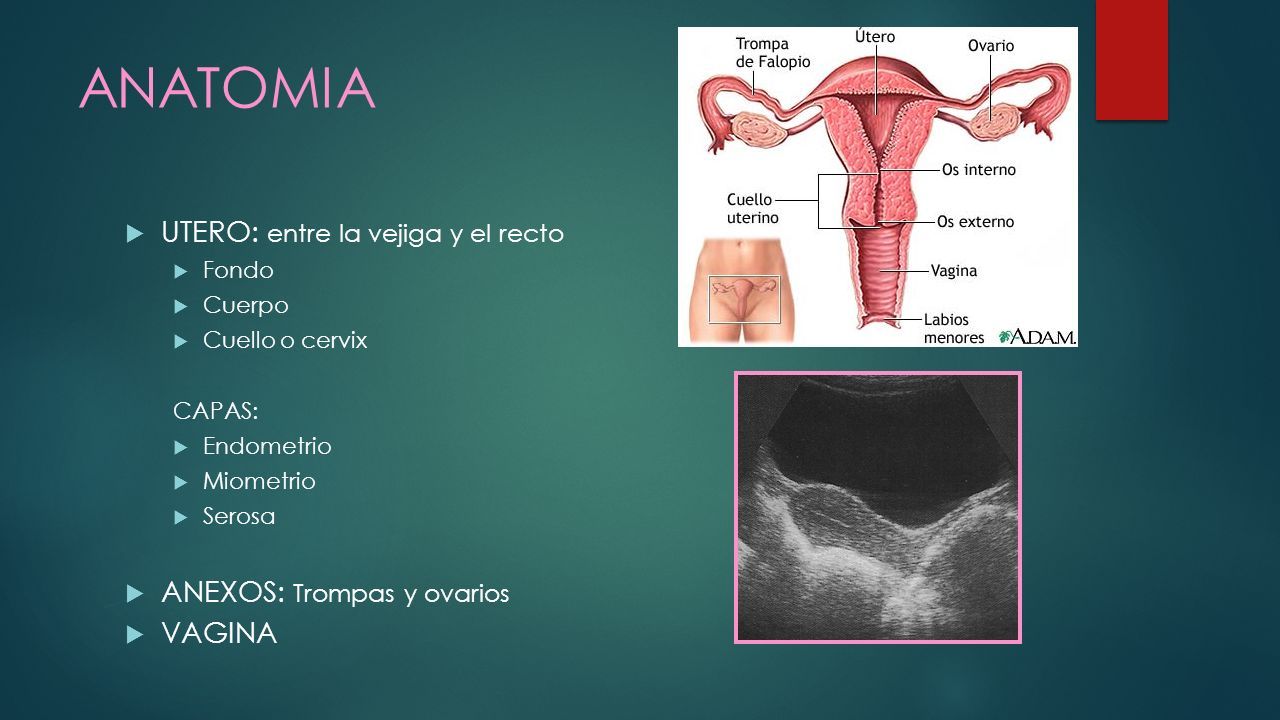

9 ANATOMIA  UTERO: entre la vejiga y el recto  Fondo  Cuerpo  Cuello o cervix CAPAS:  Endometrio  Miometrio  Serosa  ANEXOS: Trompas y ovarios  VAGINA

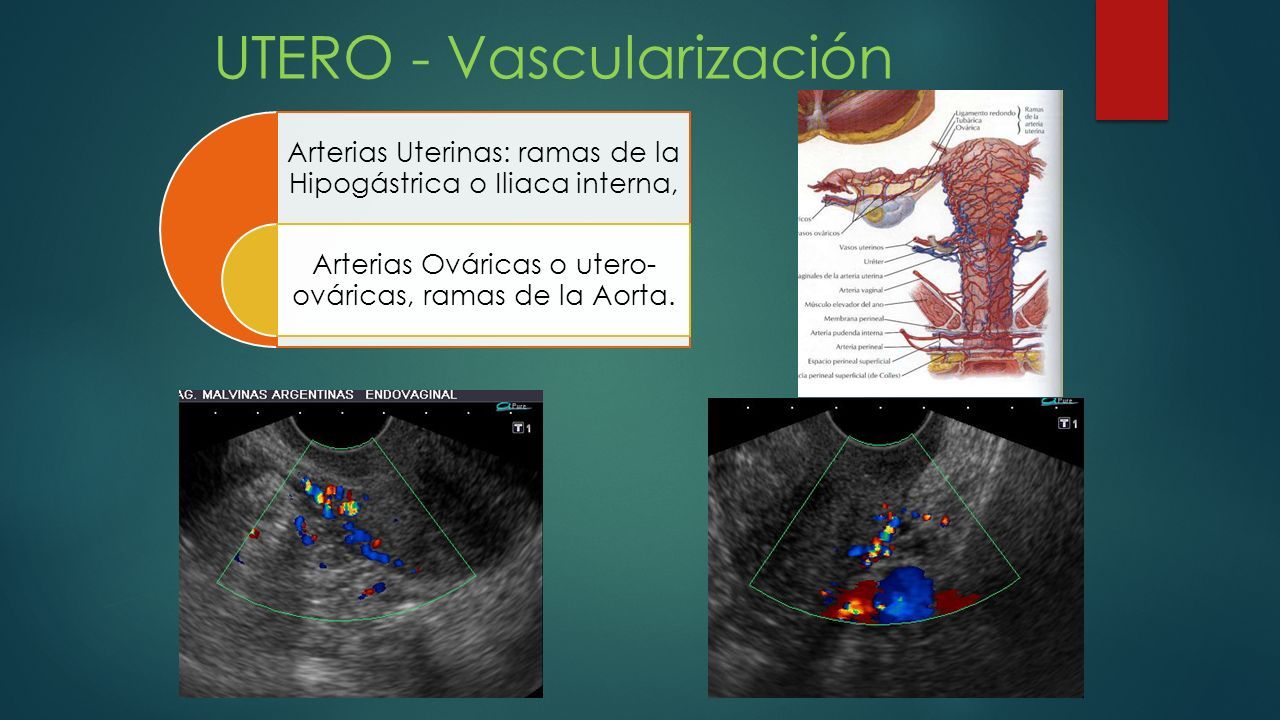

10 UTERO - Vascularización Arterias Uterinas: ramas de la Hipogástrica o Iliaca interna, Arterias Ováricas o utero- ováricas, ramas de la Aorta.

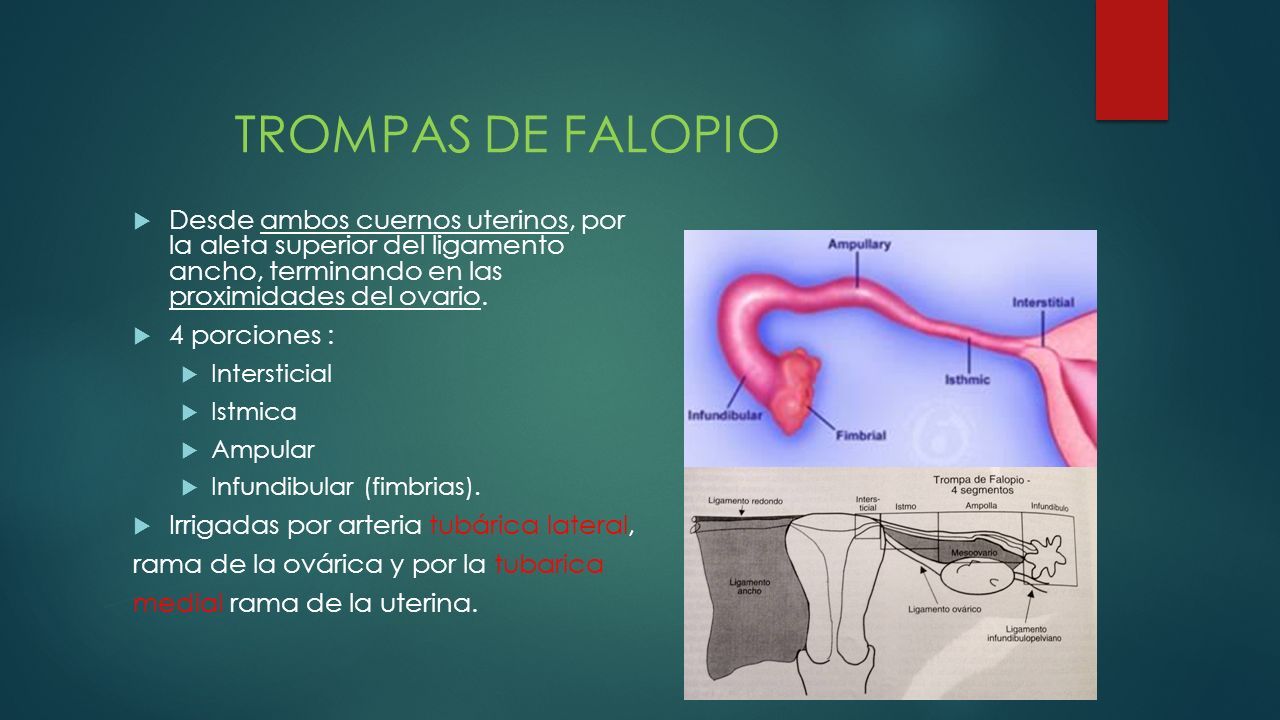

11 TROMPAS DE FALOPIO  Desde ambos cuernos uterinos, por la aleta superior del ligamento ancho, terminando en las proximidades del ovario.  4 porciones :  Intersticial  Istmica  Ampular  Infundibular (fimbrias).  Irrigadas por arteria tubárica lateral, rama de la ovárica y por la tubarica medial rama de la uterina.

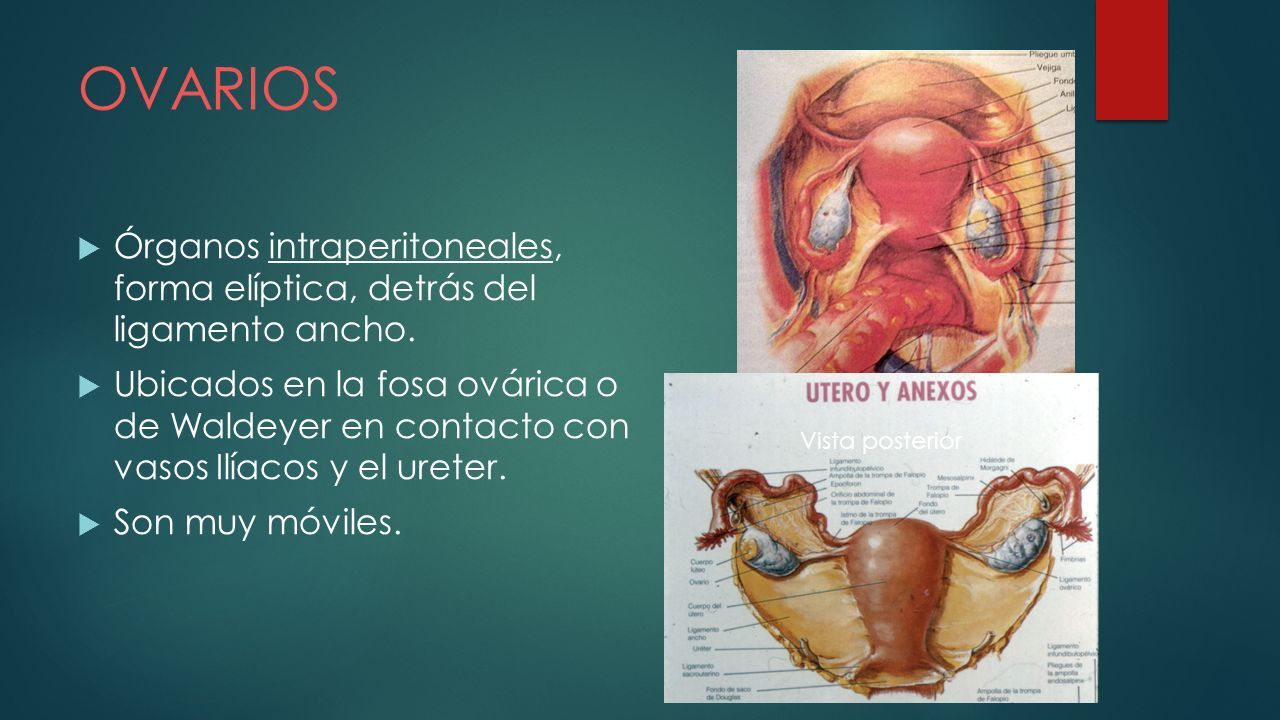

12 OVARIOS  Órganos intraperitoneales, forma elíptica, detrás del ligamento ancho.  Ubicados en la fosa ovárica o de Waldeyer en contacto con vasos Ilíacos y el ureter.  Son muy móviles. Vista posterior

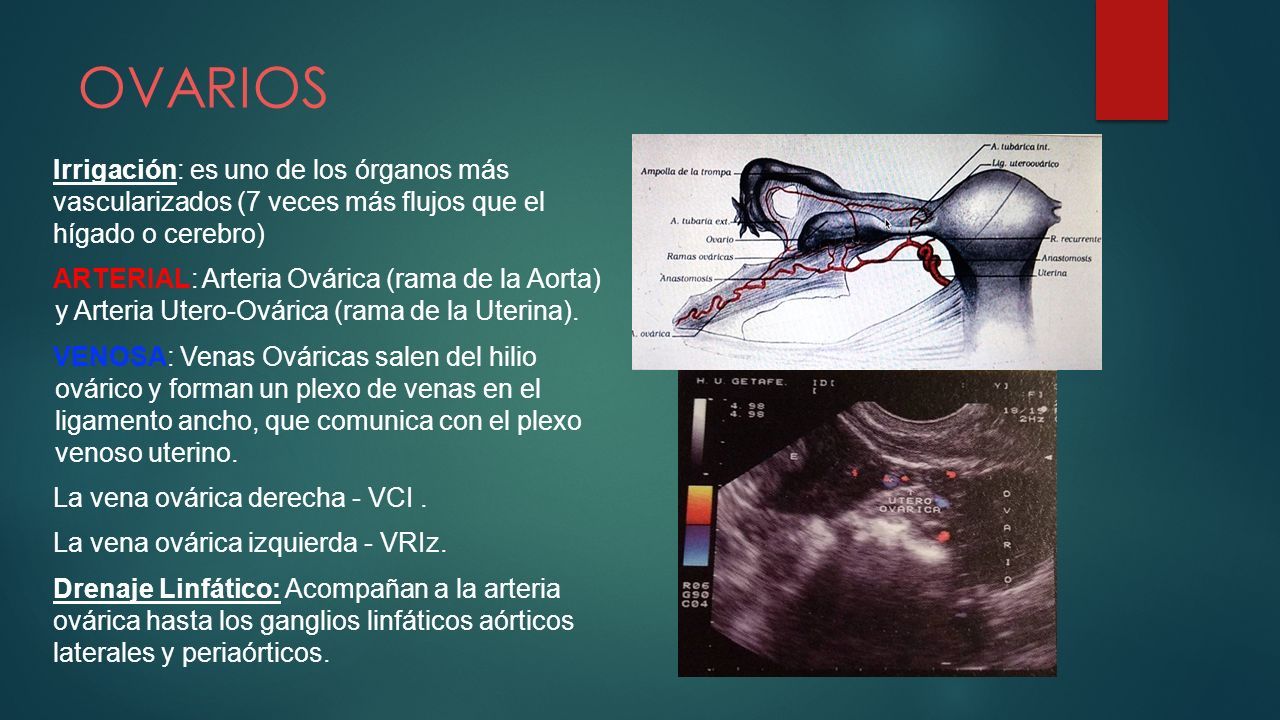

13 OVARIOS Irrigación: es uno de los órganos más vascularizados (7 veces más flujos que el hígado o cerebro) ARTERIAL: Arteria Ovárica (rama de la Aorta) y Arteria Utero-Ovárica (rama de la Uterina). VENOSA: Venas Ováricas salen del hilio ovárico y forman un plexo de venas en el ligamento ancho, que comunica con el plexo venoso uterino. La vena ovárica derecha - VCI. La vena ovárica izquierda - VRIz. Drenaje Linfático: Acompañan a la arteria ovárica hasta los ganglios linfáticos aórticos laterales y periaórticos.

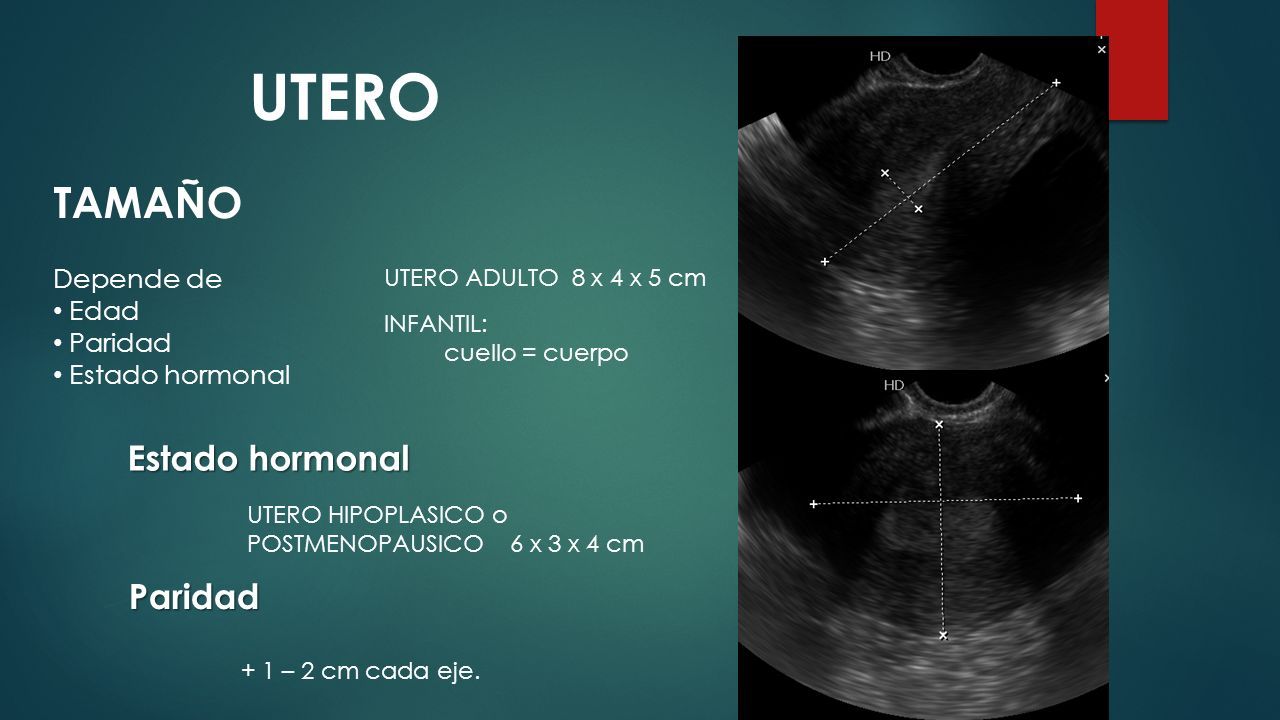

14 Estado hormonal Paridad UTERO ADULTO 8 x 4 x 5 cm UTERO HIPOPLASICO o POSTMENOPAUSICO 6 x 3 x 4 cm TAMAÑO INFANTIL: cuello = cuerpo UTERO + 1 – 2 cm cada eje. Depende de Edad Paridad Estado hormonal

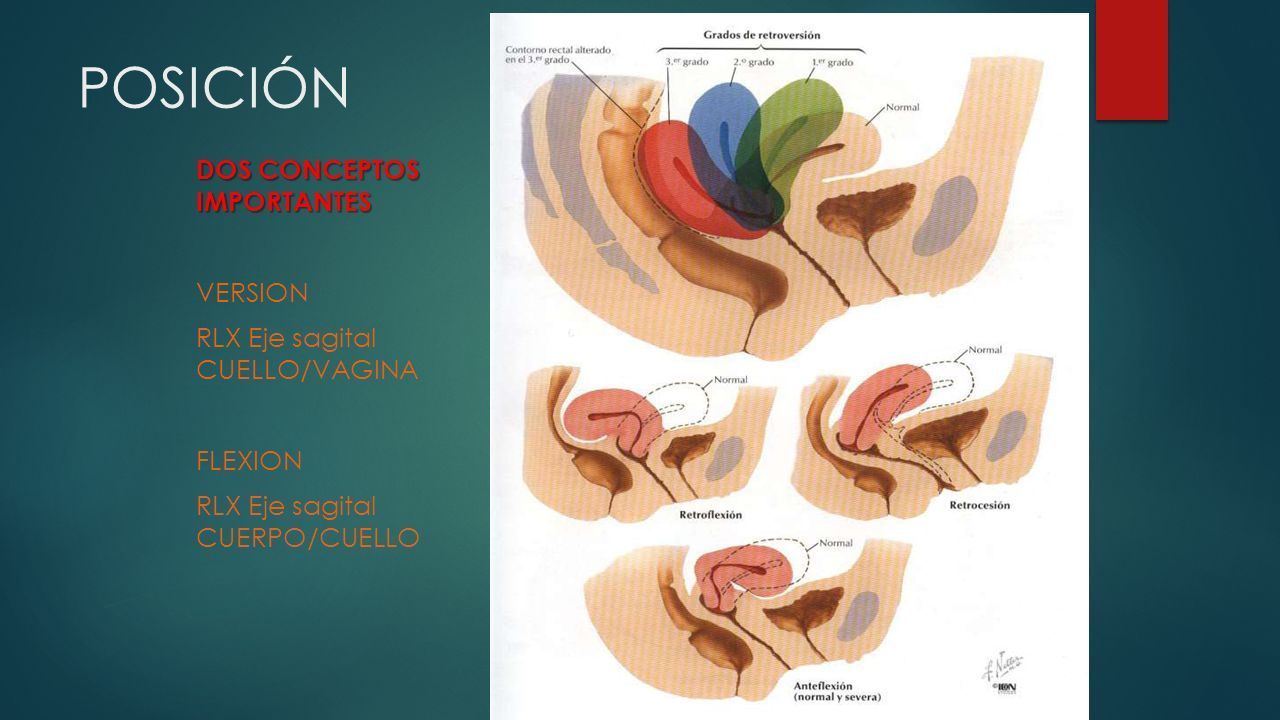

15 POSICIÓN DOS CONCEPTOS IMPORTANTES VERSION RLX Eje sagital CUELLO/VAGINA FLEXION RLX Eje sagital CUERPO/CUELLO

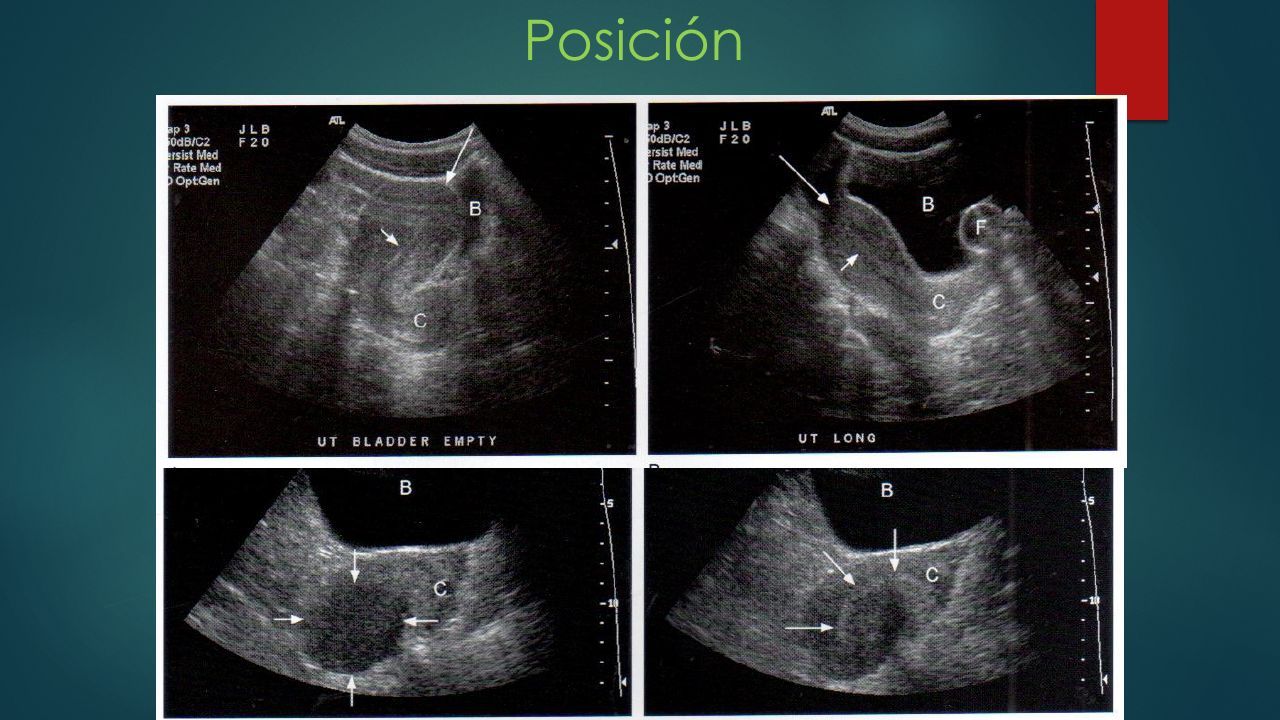

16 Posición

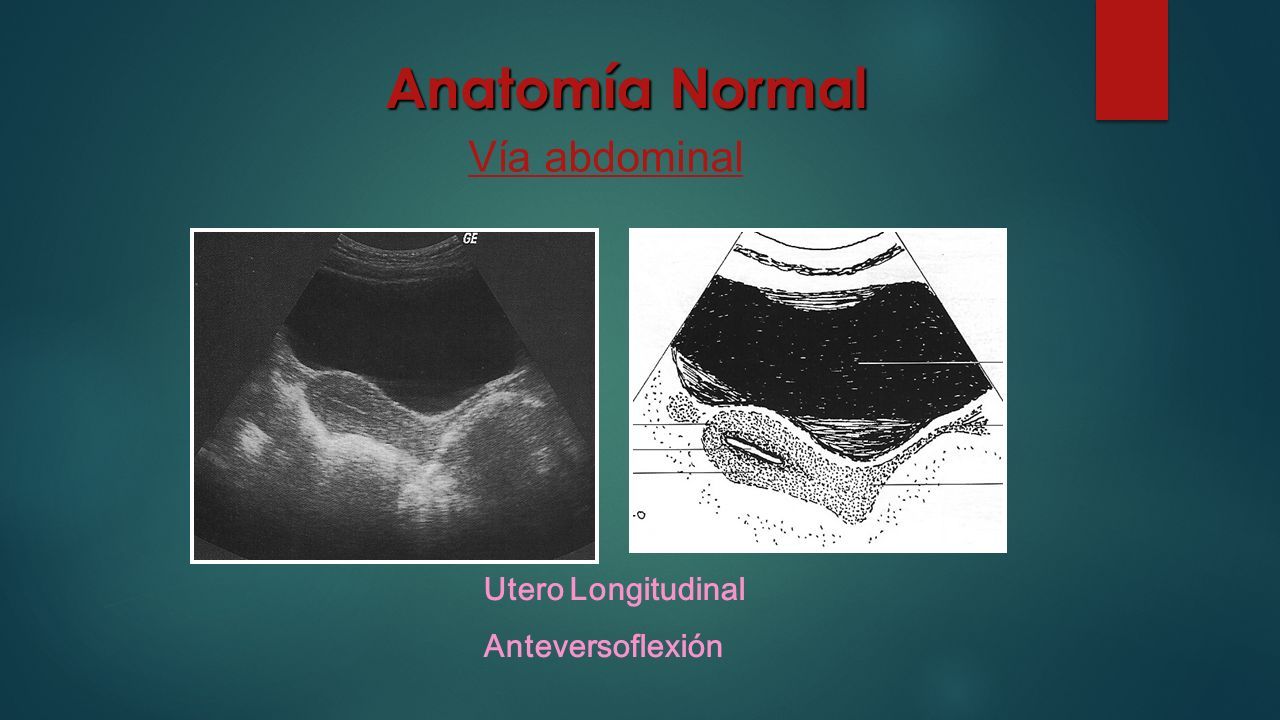

17 Anatomía Normal Utero Longitudinal Anteversoflexión Vía abdominal

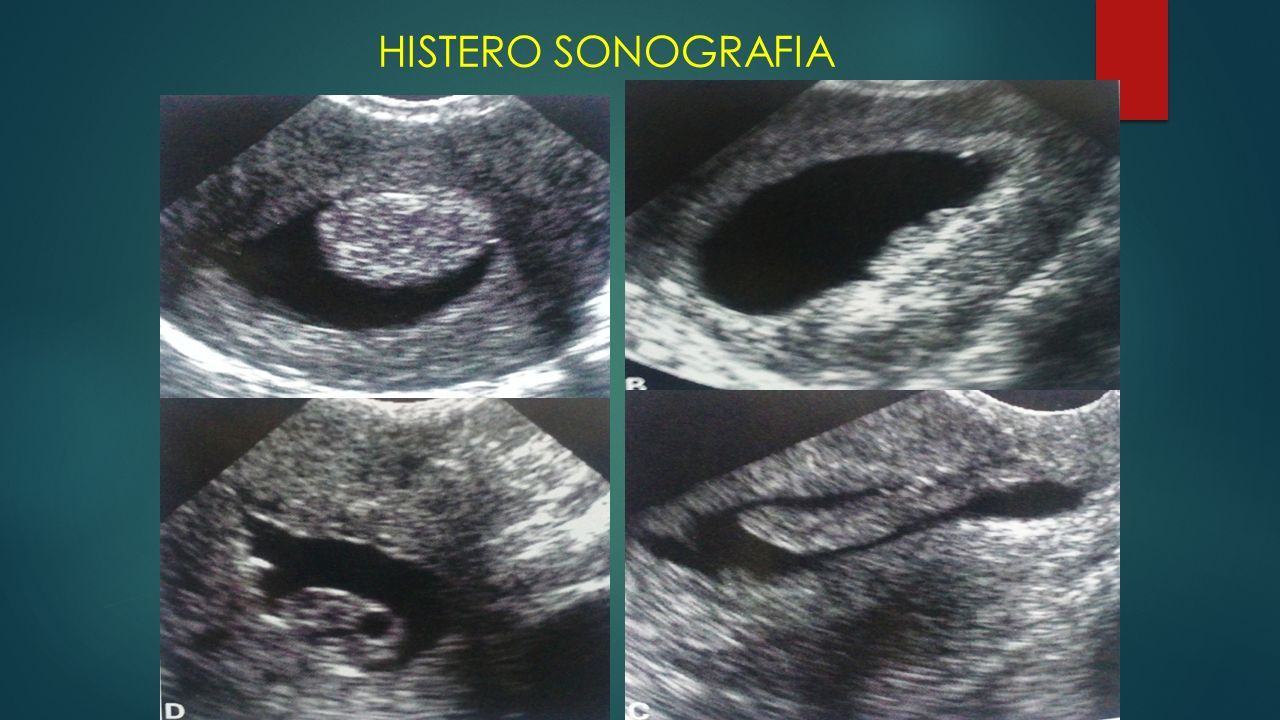

18 HISTERO SONOGRAFIA

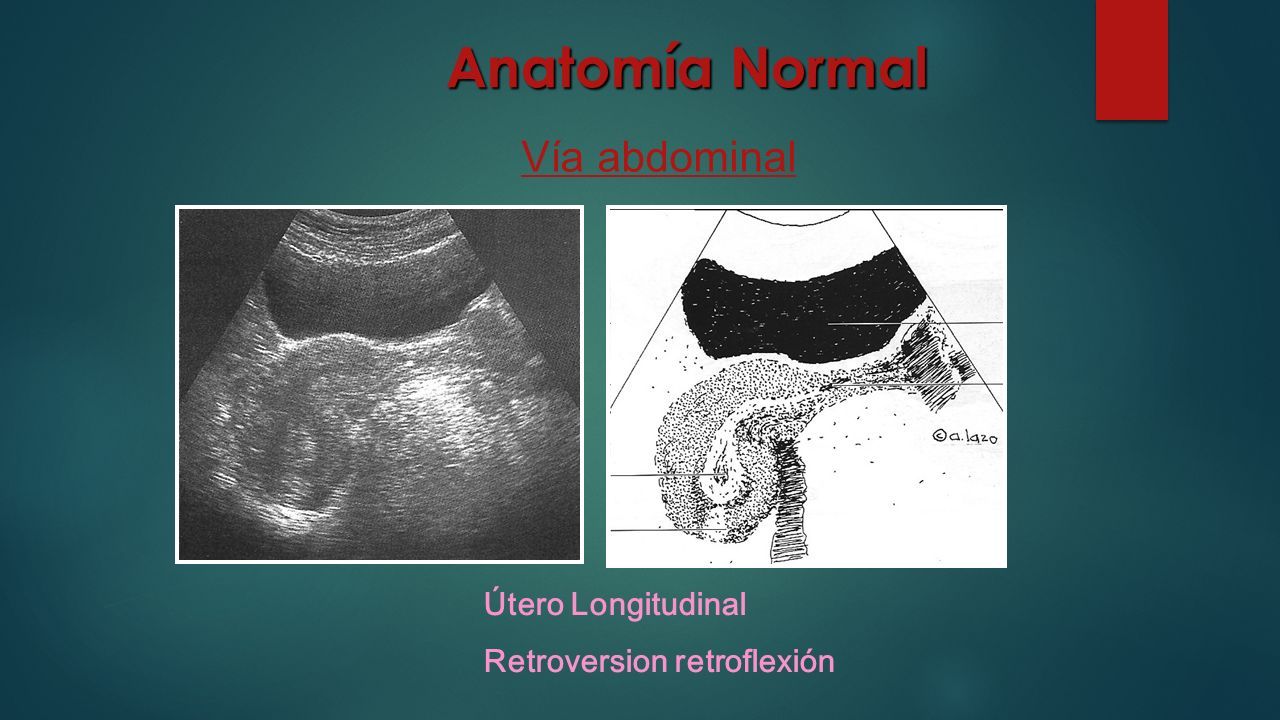

19 Anatomía Normal Útero Longitudinal Retroversion retroflexión Vía abdominal

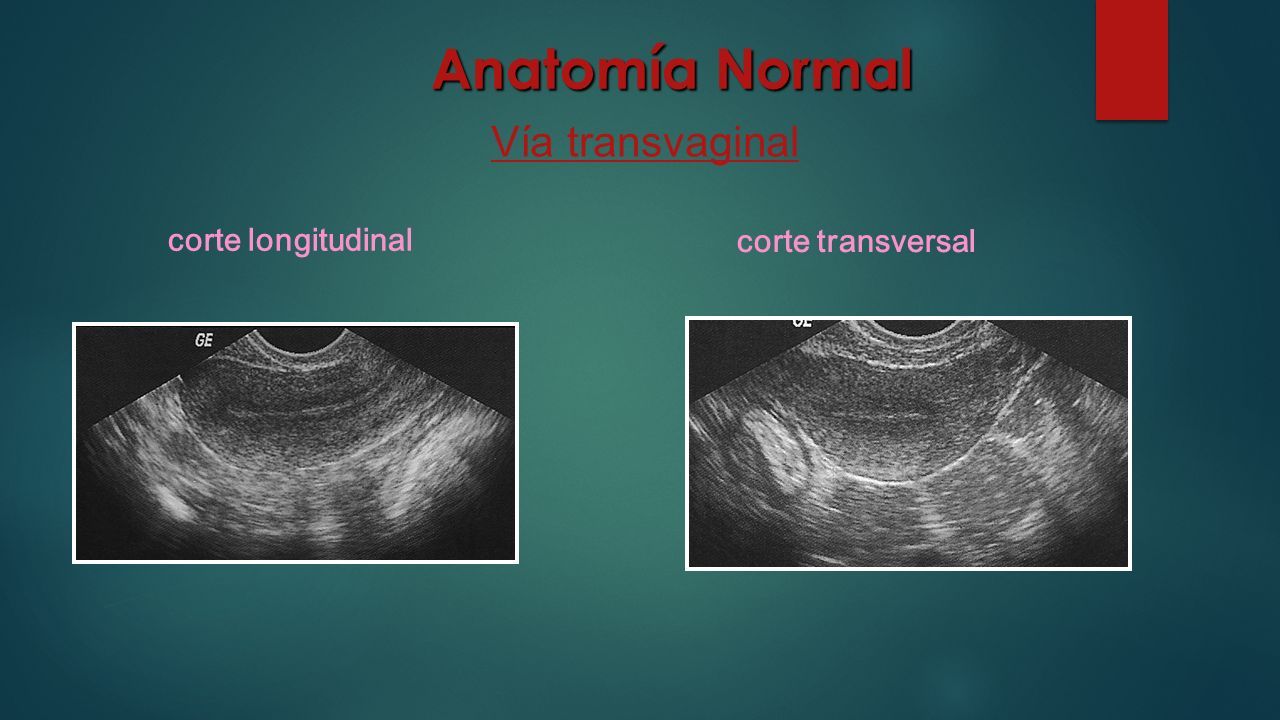

20 Anatomía Normal Vía transvaginal corte longitudinal corte transversal

21 Malformaciones Uterinas Conductos Mullerianos Forman Utero Cuello 2/3 Sup Vagina 3 Causas Detención Del Desarrollo Fracaso De Fusión Fracaso Reabsorción Del Tabique

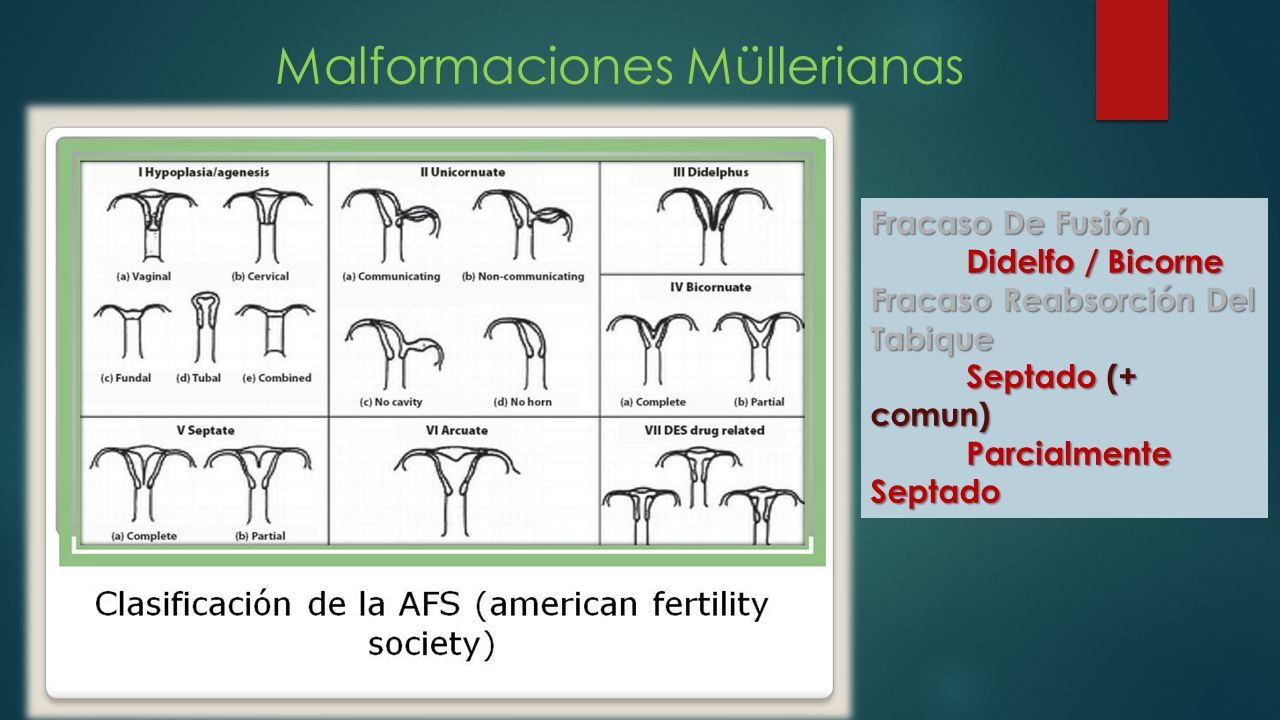

22 Malformaciones Müllerianas Fracaso De Fusión Didelfo / Bicorne Fracaso Reabsorción Del Tabique Septado (+ comun) Parcialmente Septado

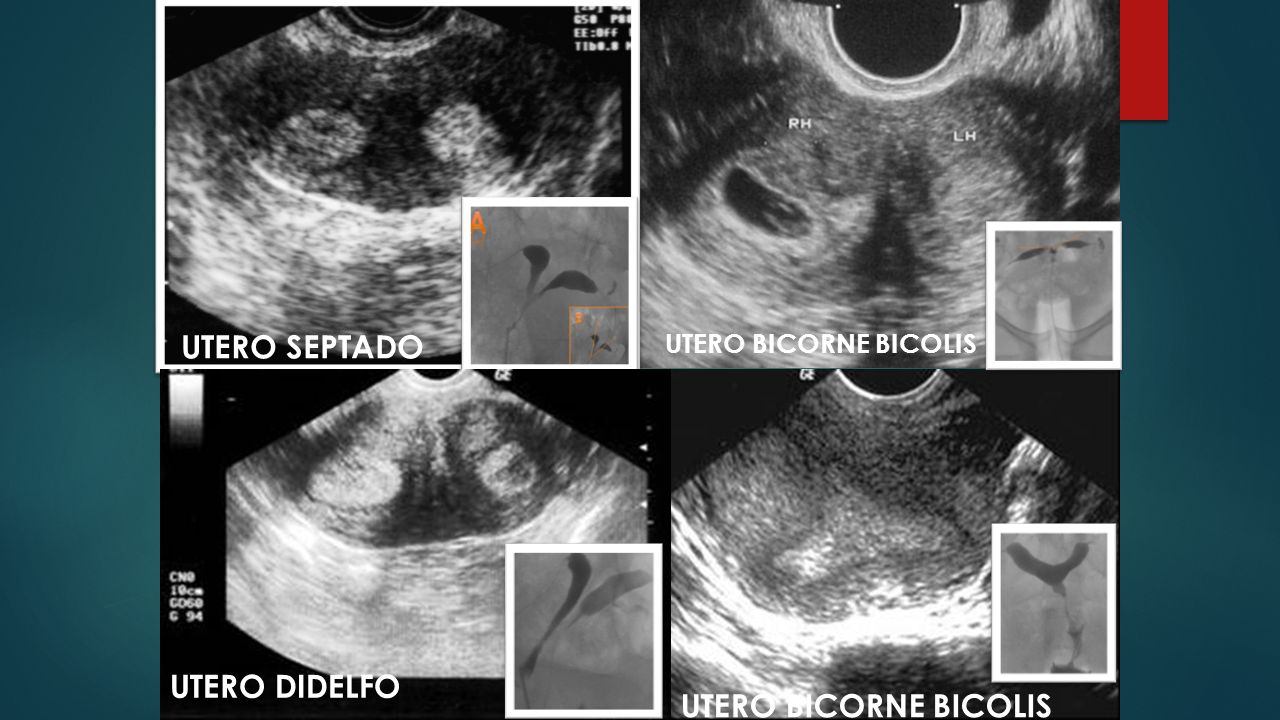

23 UTERO SEPTADO UTERO BICORNE BICOLIS UTERO DIDELFO

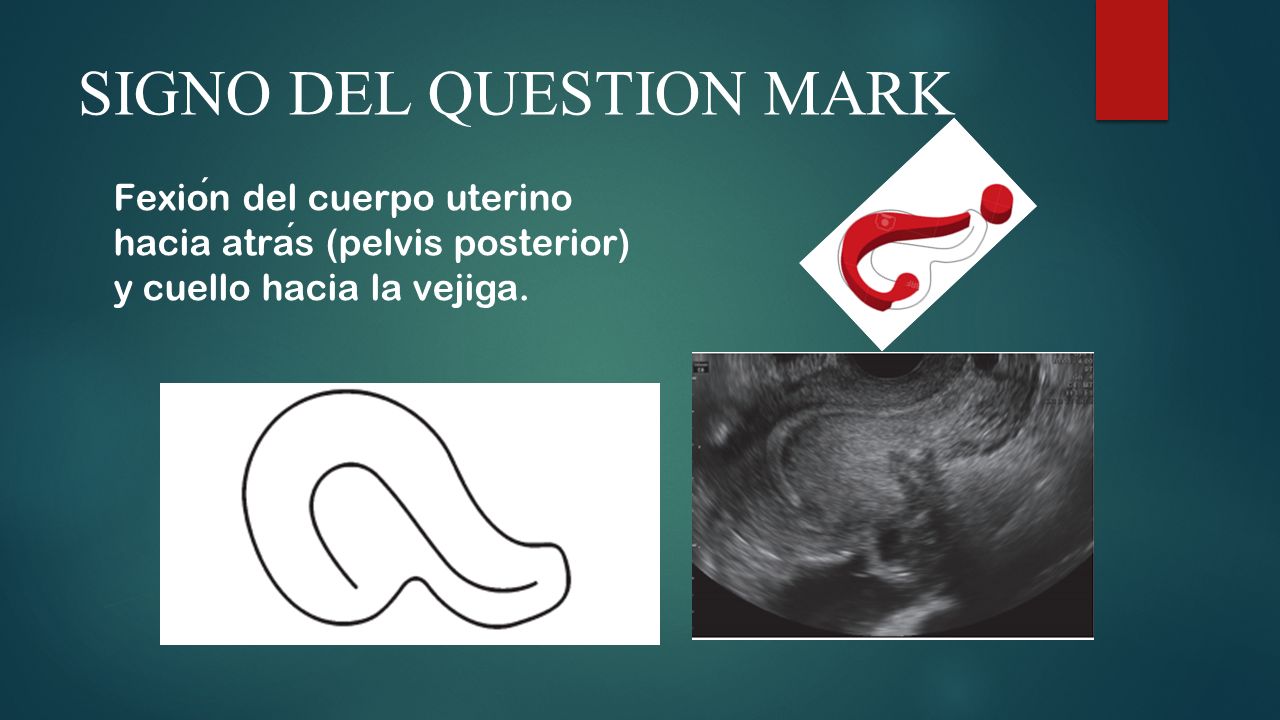

24 SIGNO DEL QUESTION MARK Fexion del cuerpo uterino hacia atras (pelvis posterior) y cuello hacia la vejiga.

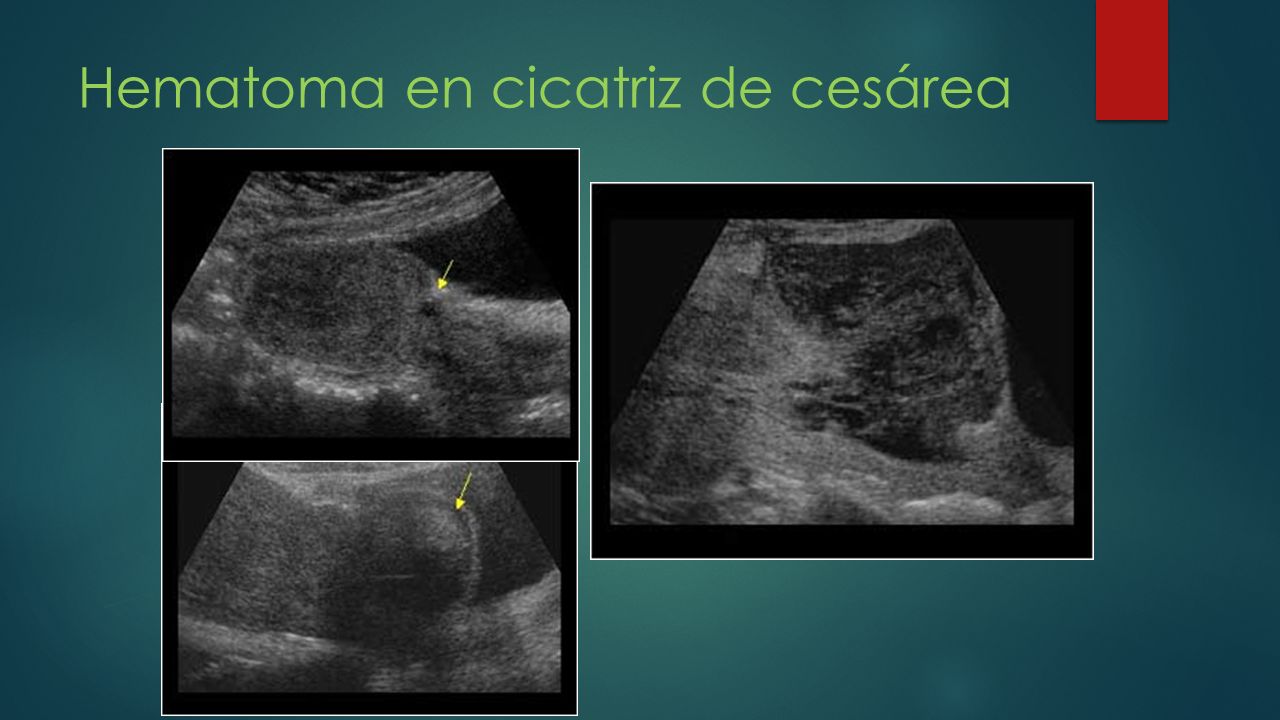

25 Hematoma en cicatriz de cesárea

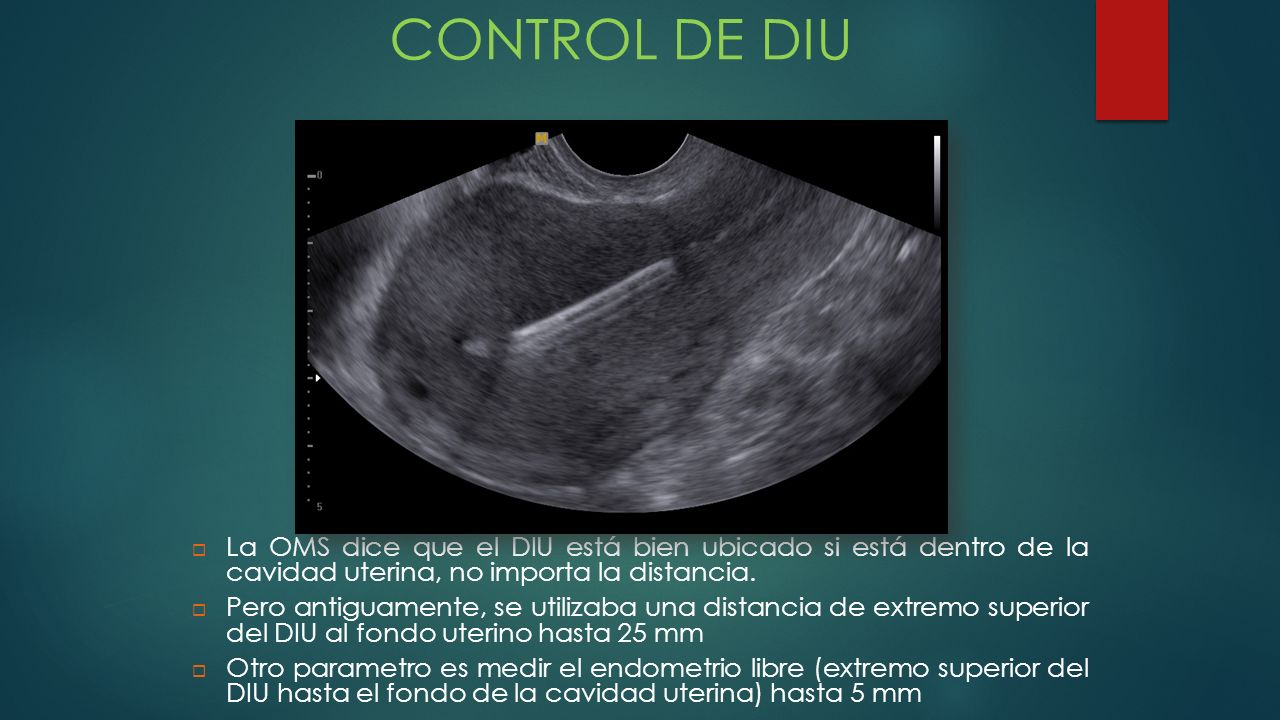

26 CONTROL DE DIU  La OMS dice que el DIU está bien ubicado si está dentro de la cavidad uterina, no importa la distancia.  Pero antiguamente, se utilizaba una distancia de extremo superior del DIU al fondo uterino hasta 25 mm  Otro parametro es medir el endometrio libre (extremo superior del DIU hasta el fondo de la cavidad uterina) hasta 5 mm

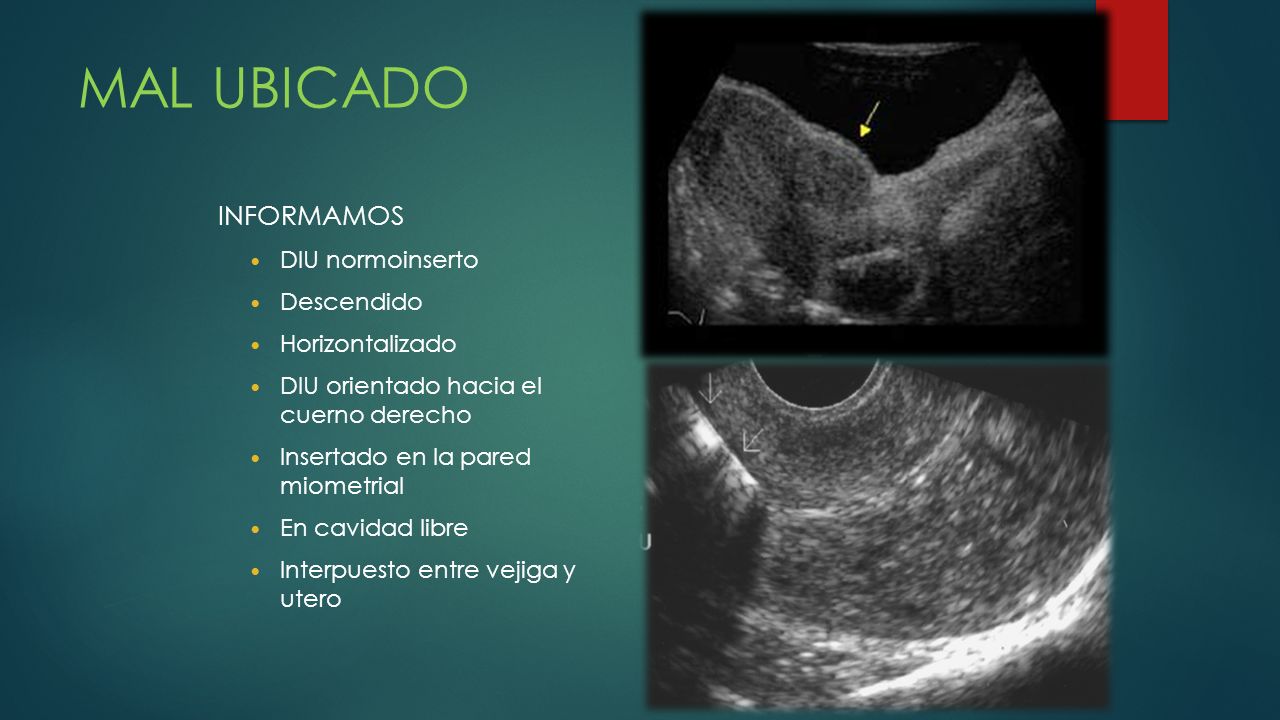

27 MAL UBICADO INFORMAMOS DIU normoinserto Descendido Horizontalizado DIU orientado hacia el cuerno derecho Insertado en la pared miometrial En cavidad libre Interpuesto entre vejiga y utero

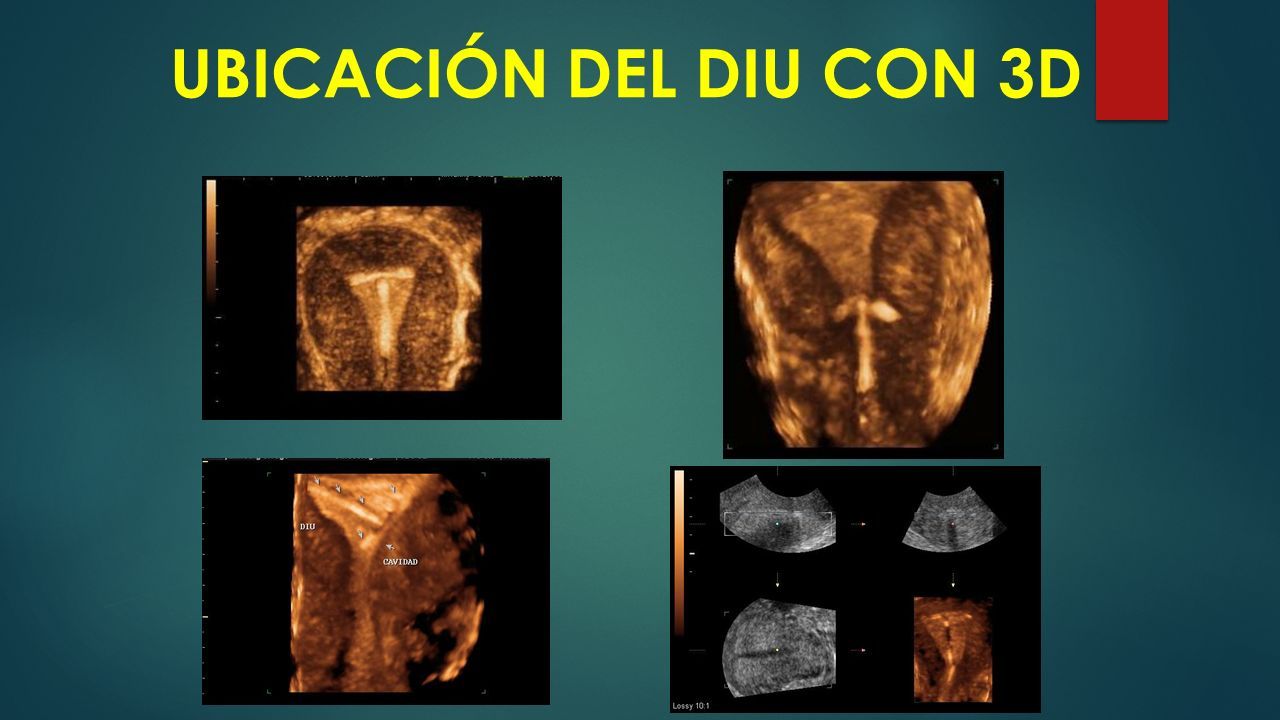

28 UBICACIÓN DEL DIU CON 3D

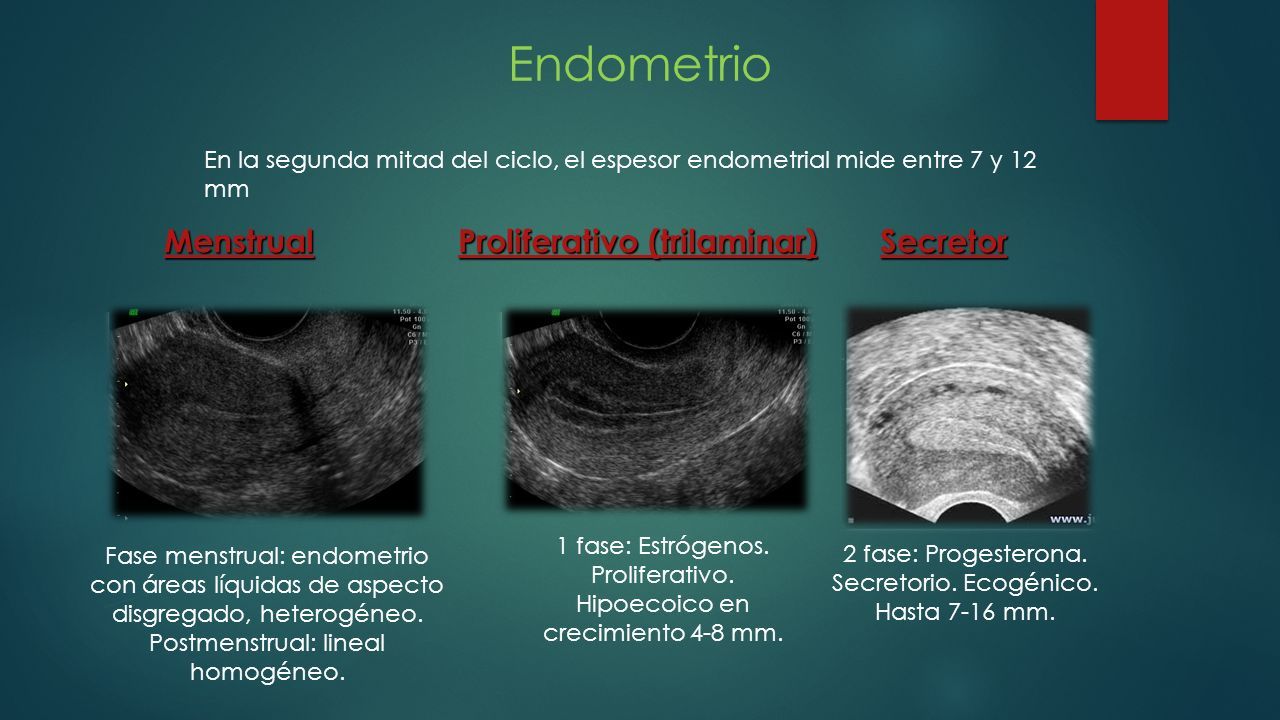

29 Endometrio Menstrual Proliferativo (trilaminar) Secretor En la segunda mitad del ciclo, el espesor endometrial mide entre 7 y 12 mm 1 fase: Estrógenos. Proliferativo. Hipoecoico en crecimiento 4-8 mm. 2 fase: Progesterona. Secretorio. Ecogénico. Hasta 7-16 mm. Fase menstrual: endometrio con áreas líquidas de aspecto disgregado, heterogéneo. Postmenstrual: lineal homogéneo.

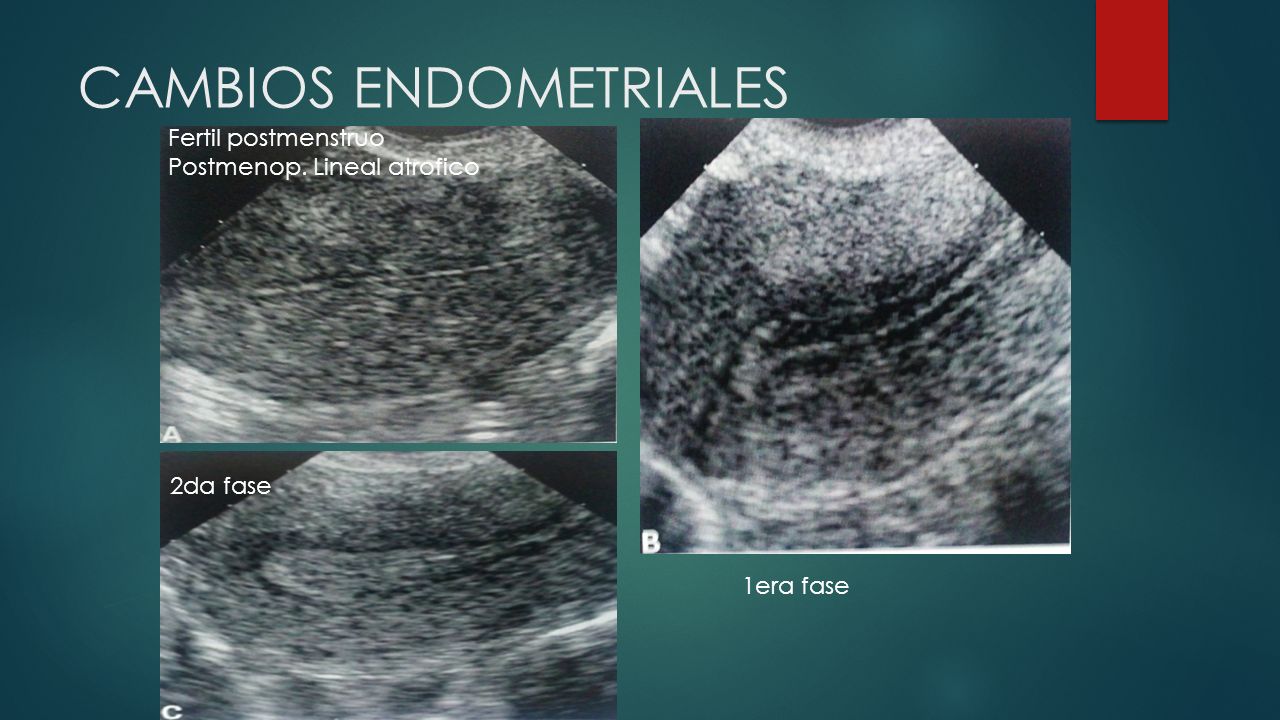

30 CAMBIOS ENDOMETRIALES 1era fase 2da fase Fertil postmenstruo Postmenop. Lineal atrofico

31 hiperplasia 2da fase lineal

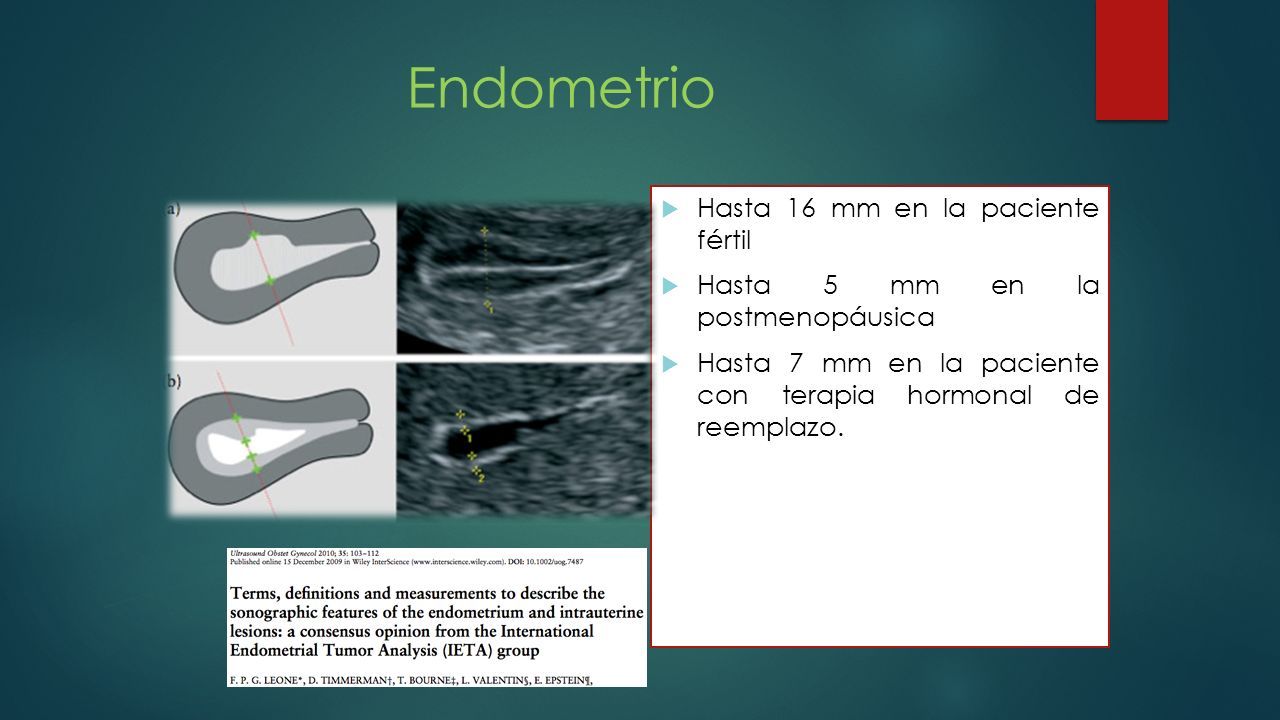

32 Endometrio  Hasta 16 mm en la paciente fértil  Hasta 5 mm en la postmenopáusica  Hasta 7 mm en la paciente con terapia hormonal de reemplazo.

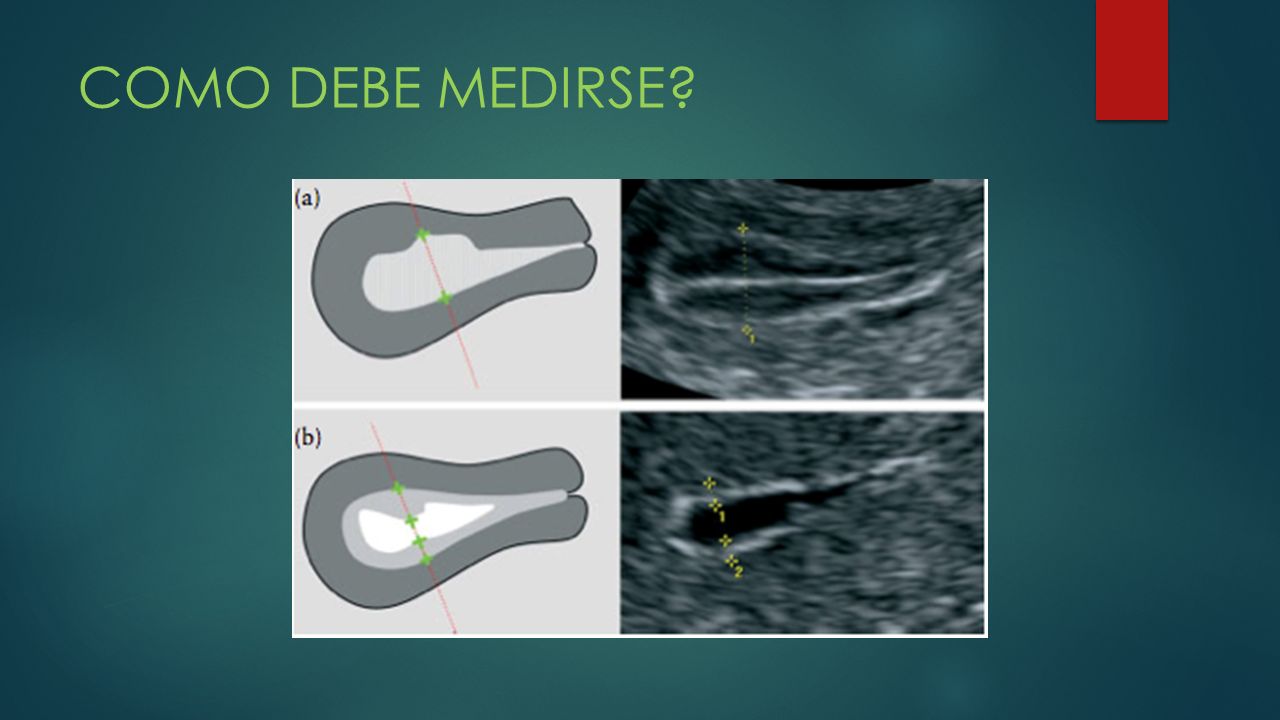

33 COMO DEBE MEDIRSE?

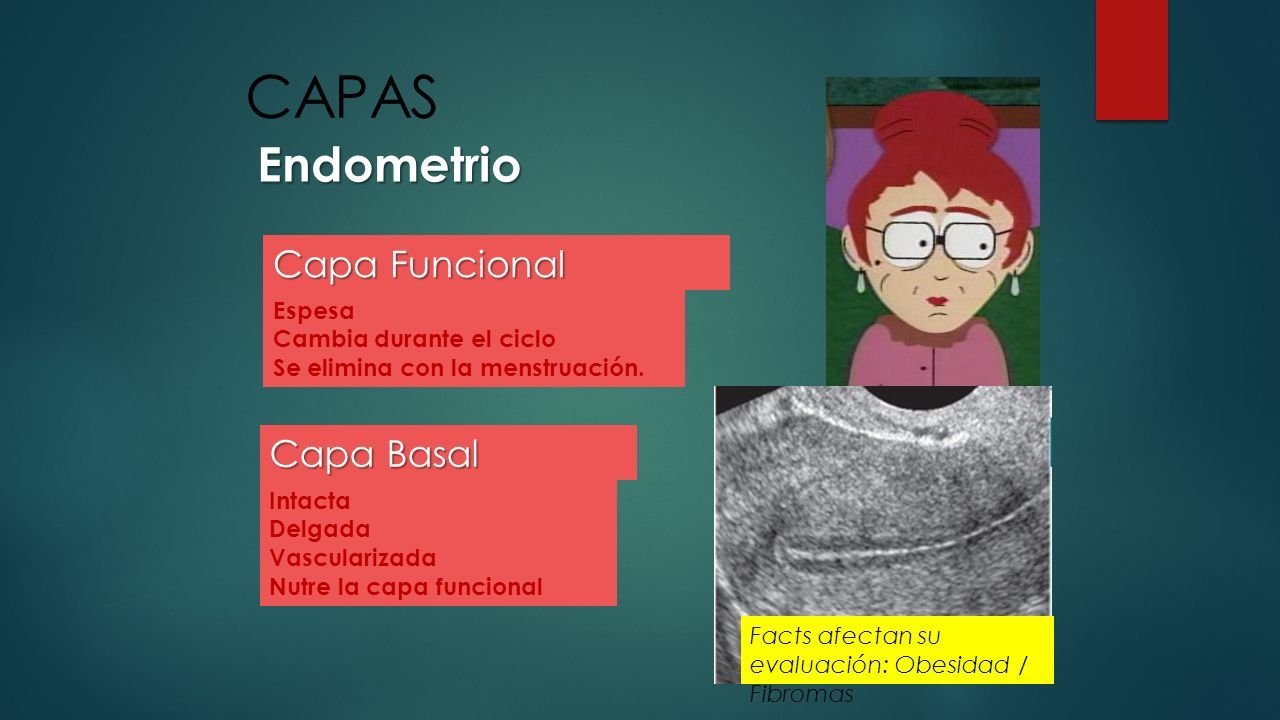

34 CAPAS Endometrio Capa Funcional Superficial Capa Basal Profunda Espesa Cambia durante el ciclo Se elimina con la menstruación. Intacta Delgada Vascularizada Nutre la capa funcional Facts afectan su evaluación: Obesidad / Fibromas

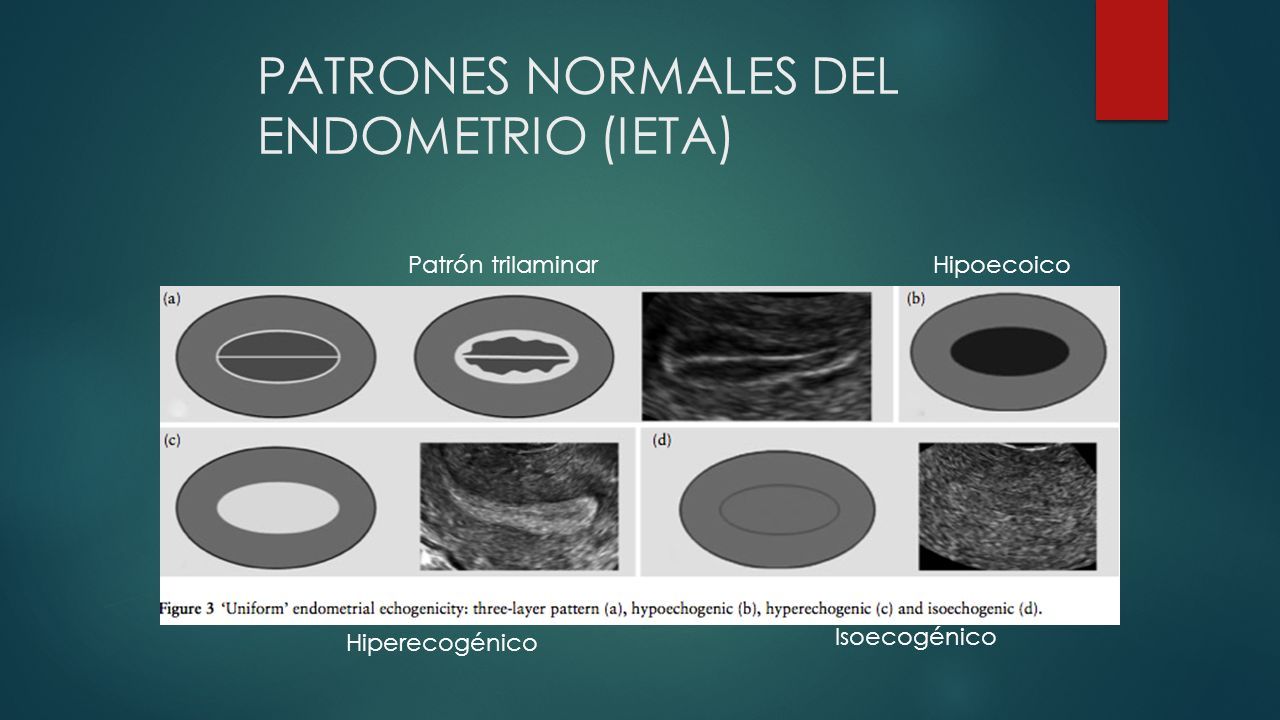

35 PATRONES NORMALES DEL ENDOMETRIO (IETA) Patrón trilaminarHipoecoico Hiperecogénico Isoecogénico

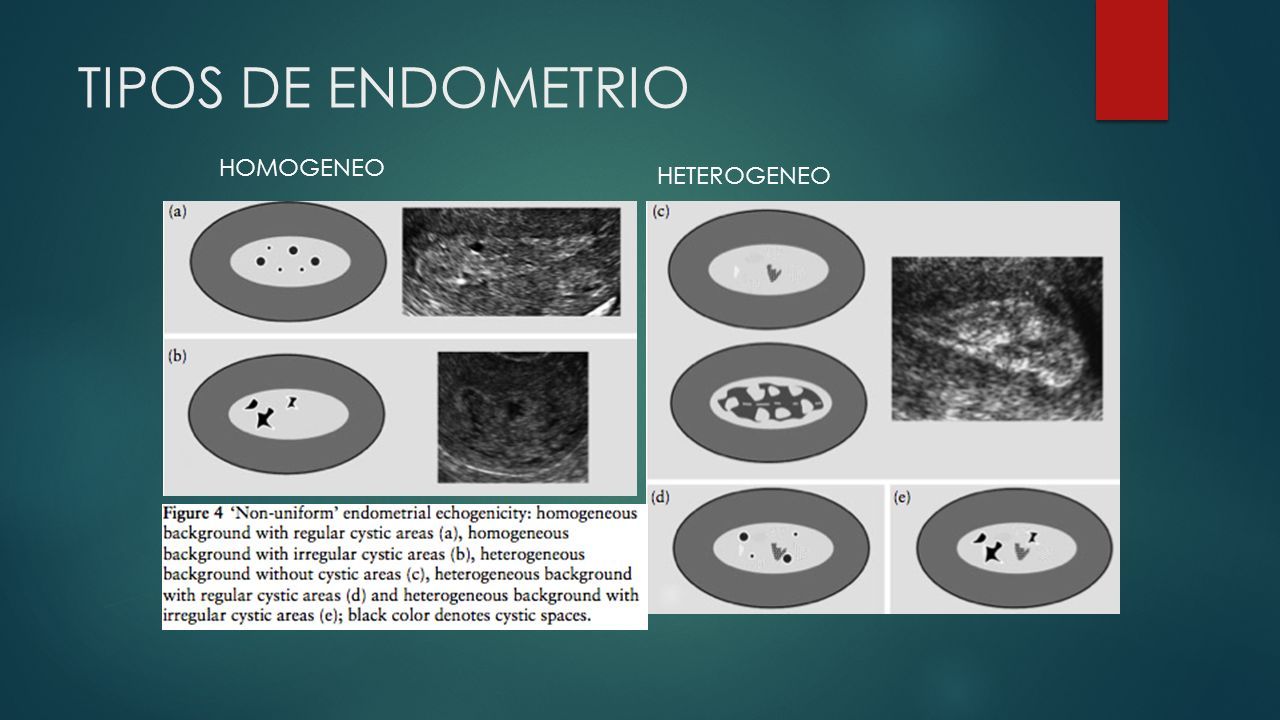

36 TIPOS DE ENDOMETRIO HOMOGENEO HETEROGENEO

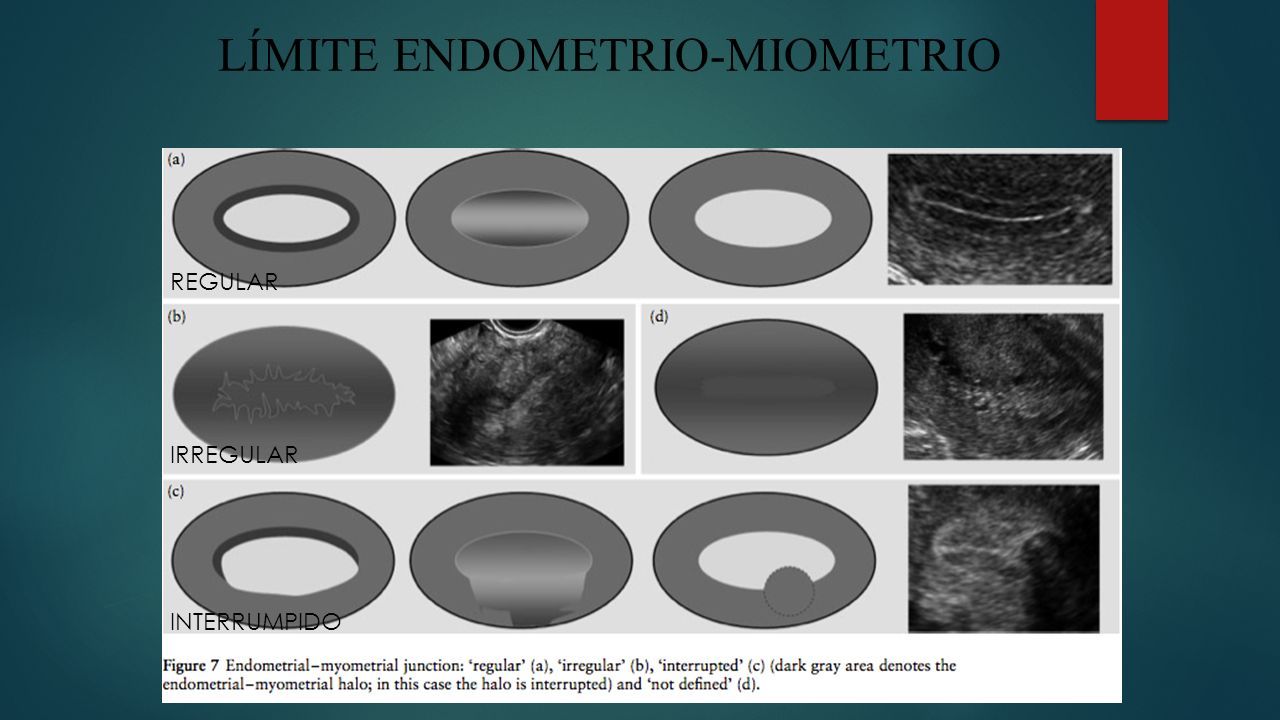

37 LÍMITE ENDOMETRIO-MIOMETRIO REGULAR IRREGULAR INTERRUMPIDO

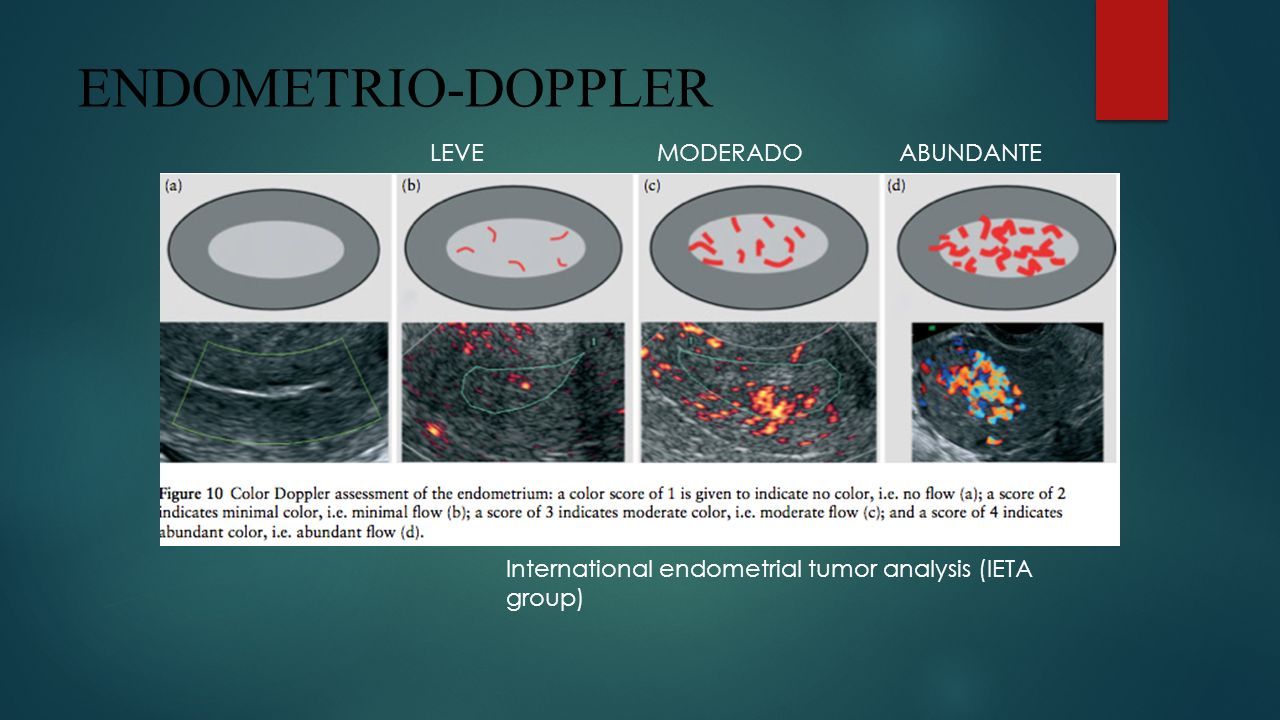

38 ENDOMETRIO-DOPPLER LEVEMODERADOABUNDANTE International endometrial tumor analysis (IETA group)

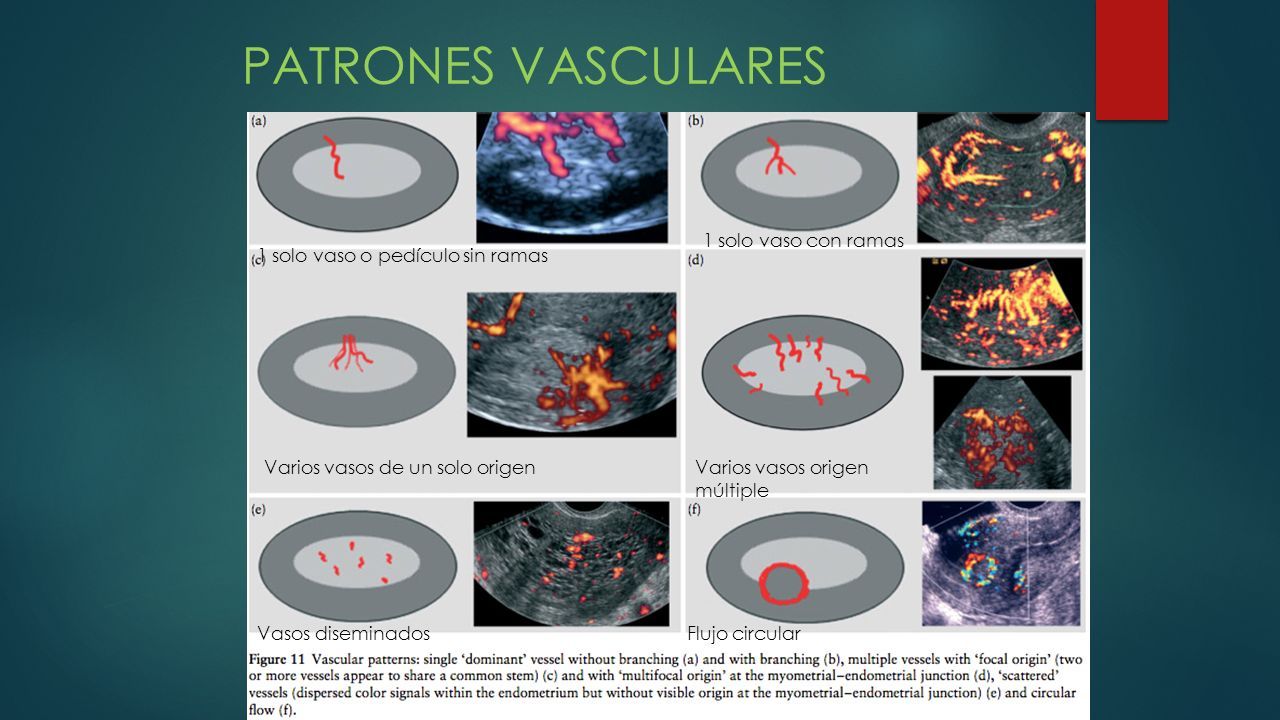

39 PATRONES VASCULARES 1 solo vaso o pedículo sin ramas 1 solo vaso con ramas Varios vasos de un solo origenVarios vasos origen múltiple Vasos diseminadosFlujo circular

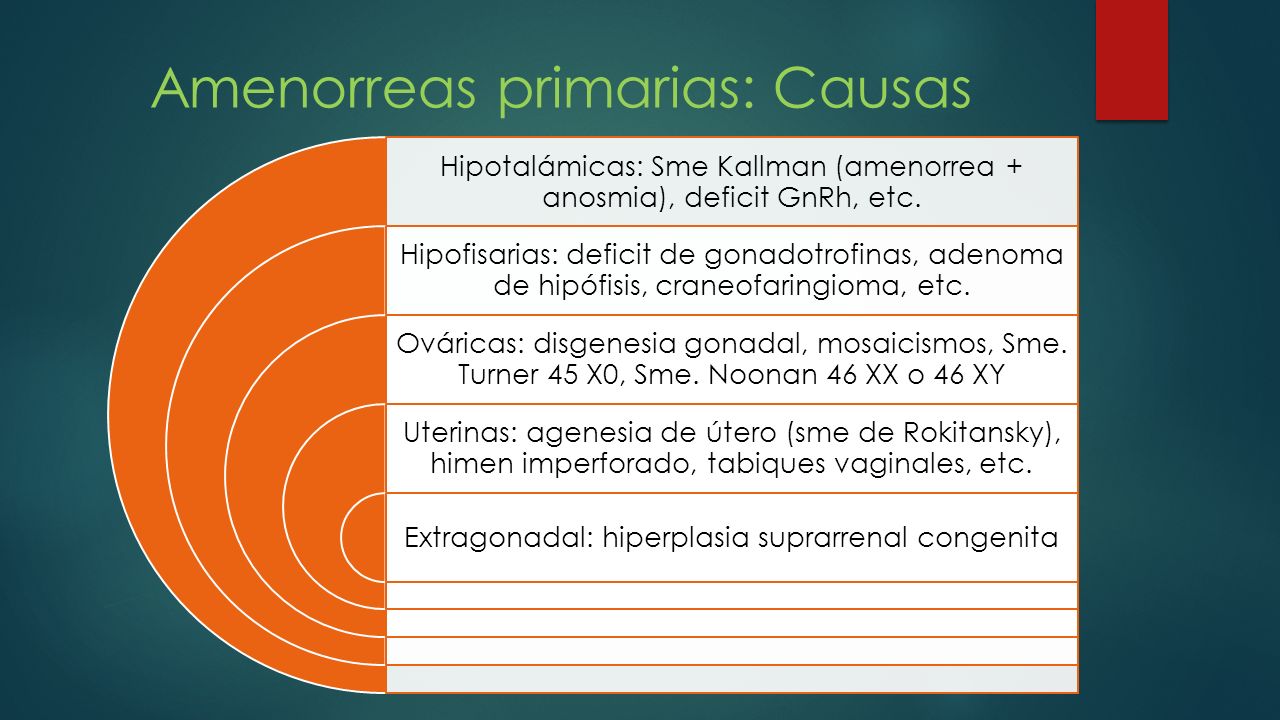

40 Amenorreas primarias: Causas Hipotalámicas: Sme Kallman (amenorrea + anosmia), deficit GnRh, etc. Hipofisarias: deficit de gonadotrofinas, adenoma de hipófisis, craneofaringioma, etc. Ováricas: disgenesia gonadal, mosaicismos, Sme. Turner 45 X0, Sme. Noonan 46 XX o 46 XY Uterinas: agenesia de útero (sme de Rokitansky), himen imperforado, tabiques vaginales, etc. Extragonadal: hiperplasia suprarrenal congenita

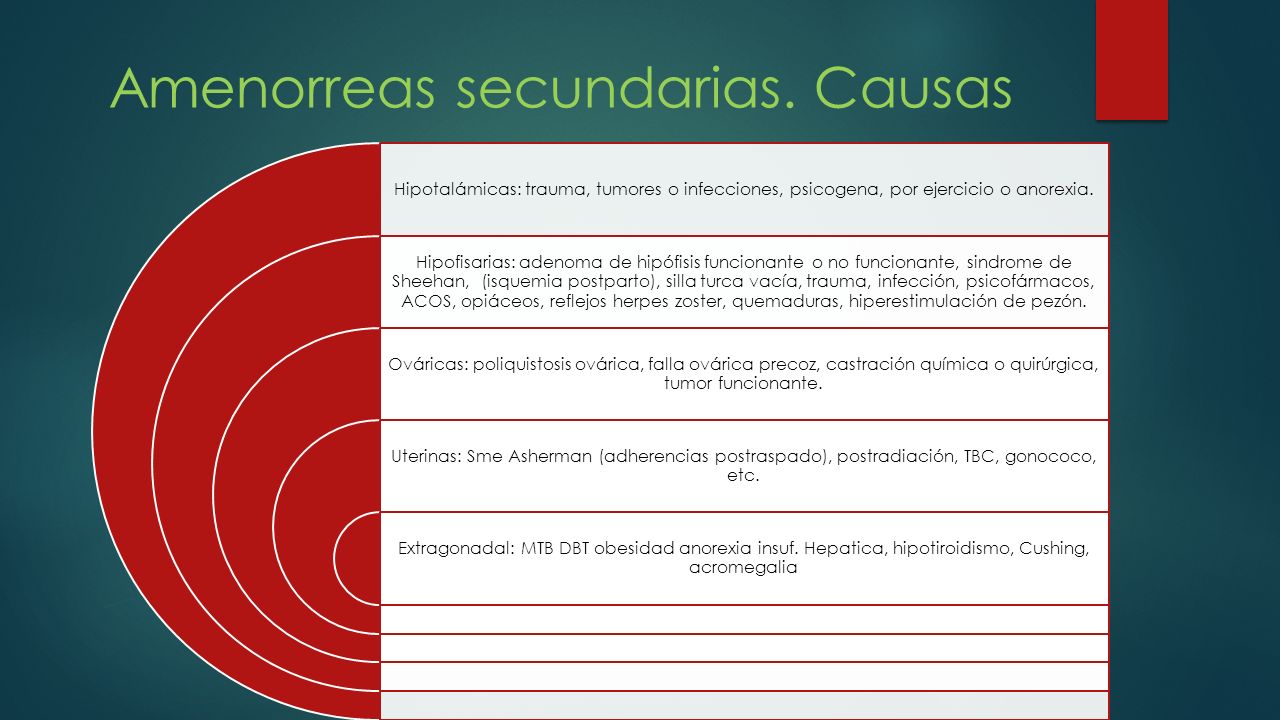

41 Amenorreas secundarias. Causas Hipotalámicas: trauma, tumores o infecciones, psicogena, por ejercicio o anorexia. Hipofisarias: adenoma de hipófisis funcionante o no funcionante, sindrome de Sheehan, (isquemia postparto), silla turca vacía, trauma, infección, psicofármacos, ACOS, opiáceos, reflejos herpes zoster, quemaduras, hiperestimulación de pezón. Ováricas: poliquistosis ovárica, falla ovárica precoz, castración química o quirúrgica, tumor funcionante. Uterinas: Sme Asherman (adherencias postraspado), postradiación, TBC, gonococo, etc. Extragonadal: MTB DBT obesidad anorexia insuf. Hepatica, hipotiroidismo, Cushing, acromegalia

42 ATROFIA endometrial Atrofia endometrial : debido al descenso hormonal, se produce una involución uterina. El endometrio se adelgaza. Se producen hemorragias petequiales por exposición de los vasos de la capa basal.

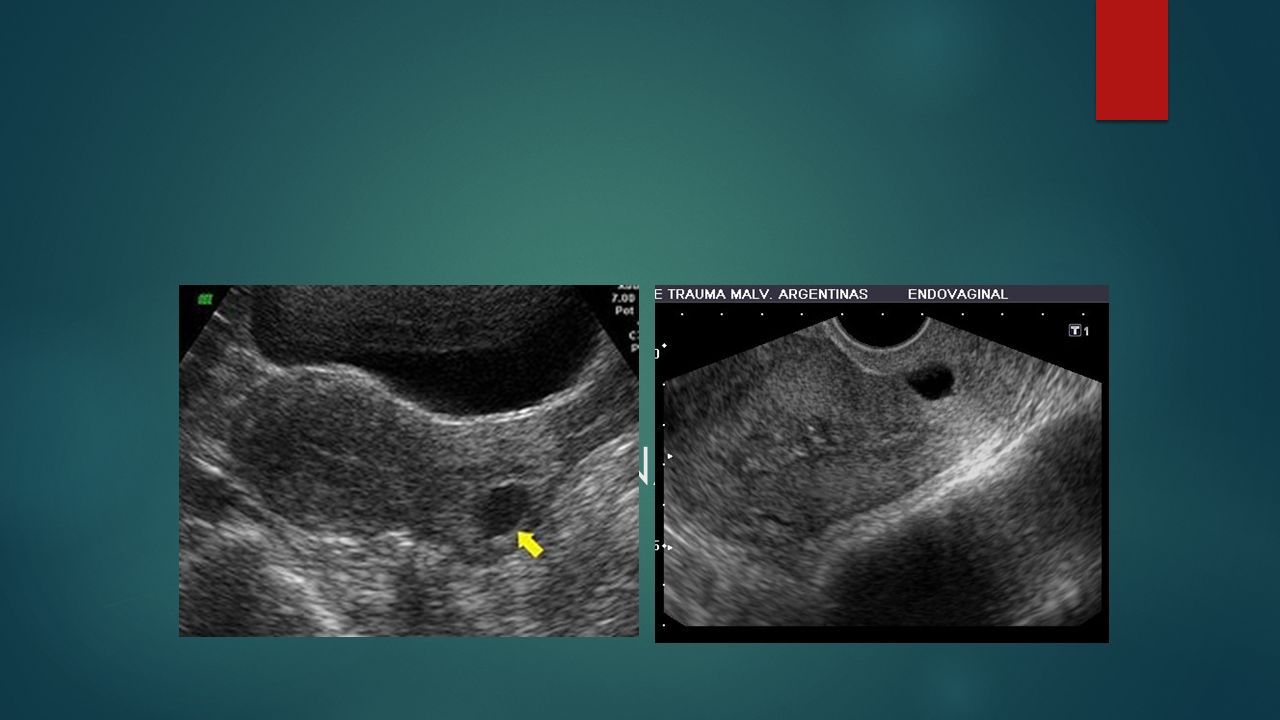

43 CERVIX Y VAGINA NORMAL

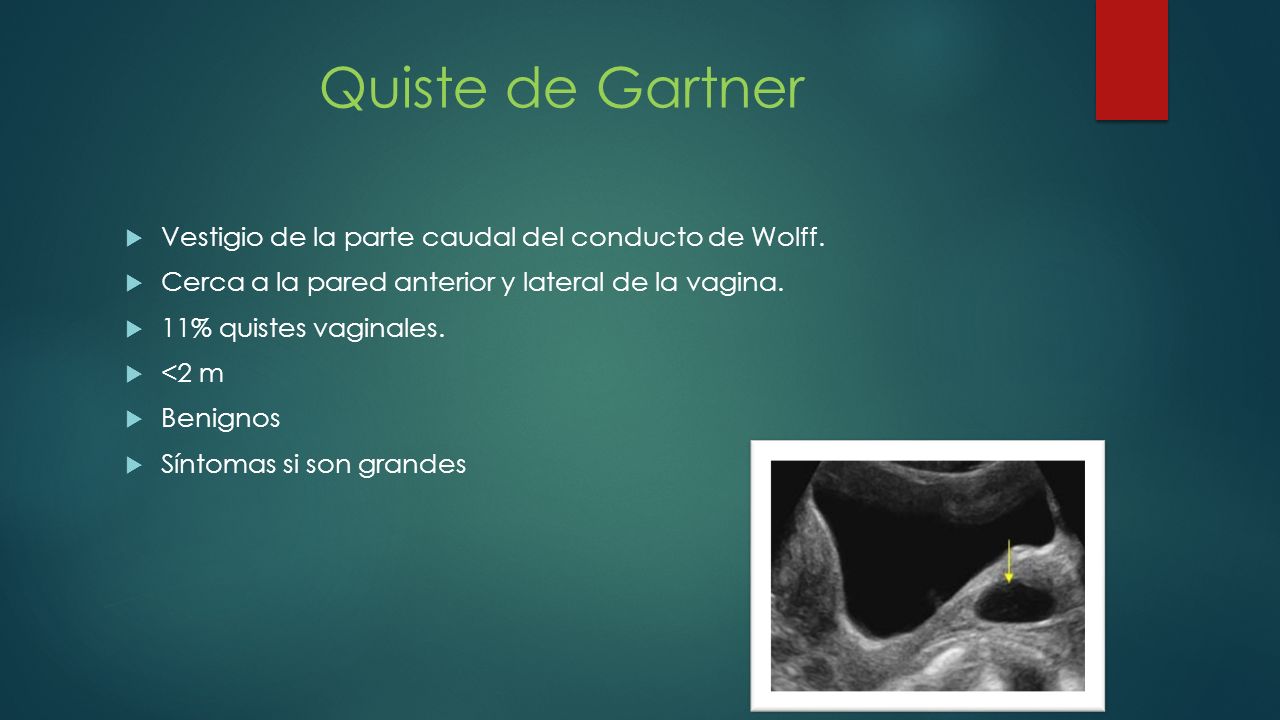

44 Quiste de Gartner  Vestigio de la parte caudal del conducto de Wolff.  Cerca a la pared anterior y lateral de la vagina.  11% quistes vaginales.  <2 m  Benignos  Síntomas si son grandes

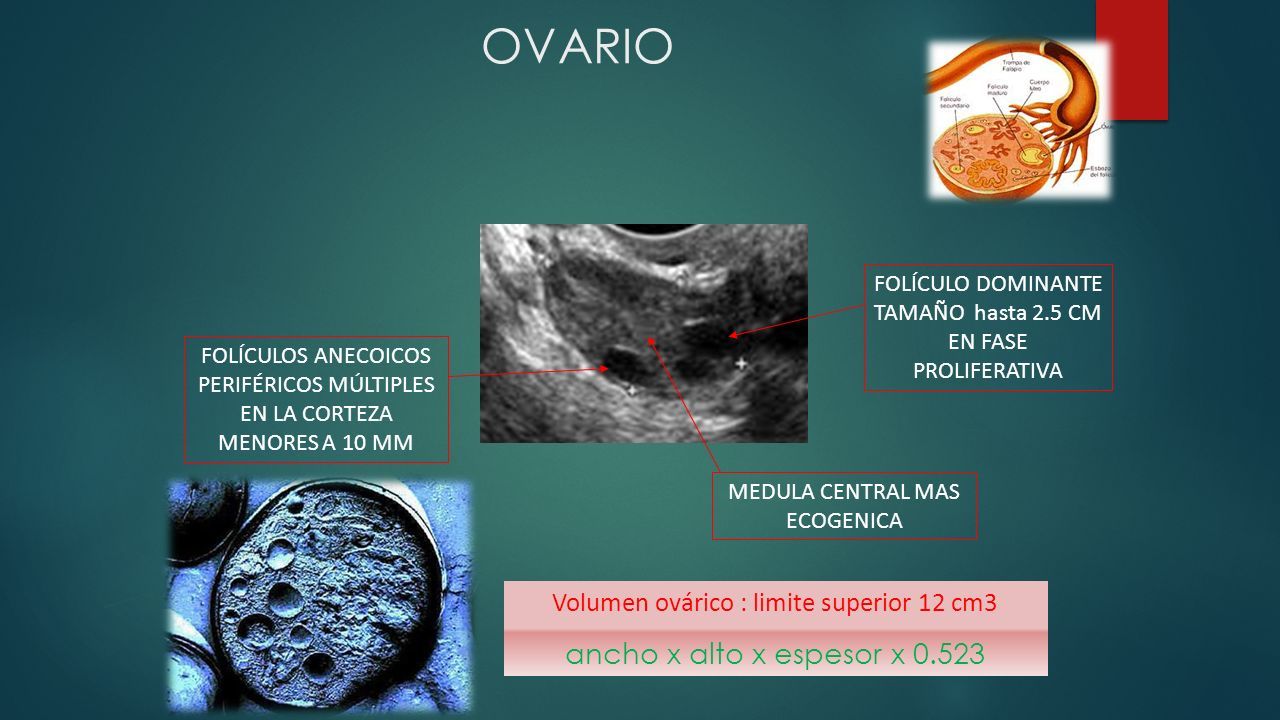

45 OVARIO FOLÍCULOS ANECOICOS PERIFÉRICOS MÚLTIPLES EN LA CORTEZA MENORES A 10 MM FOLÍCULO DOMINANTE TAMAÑO hasta 2.5 CM EN FASE PROLIFERATIVA MEDULA CENTRAL MAS ECOGENICA Volumen ovárico : limite superior 12 cm3 ancho x alto x espesor x 0.523

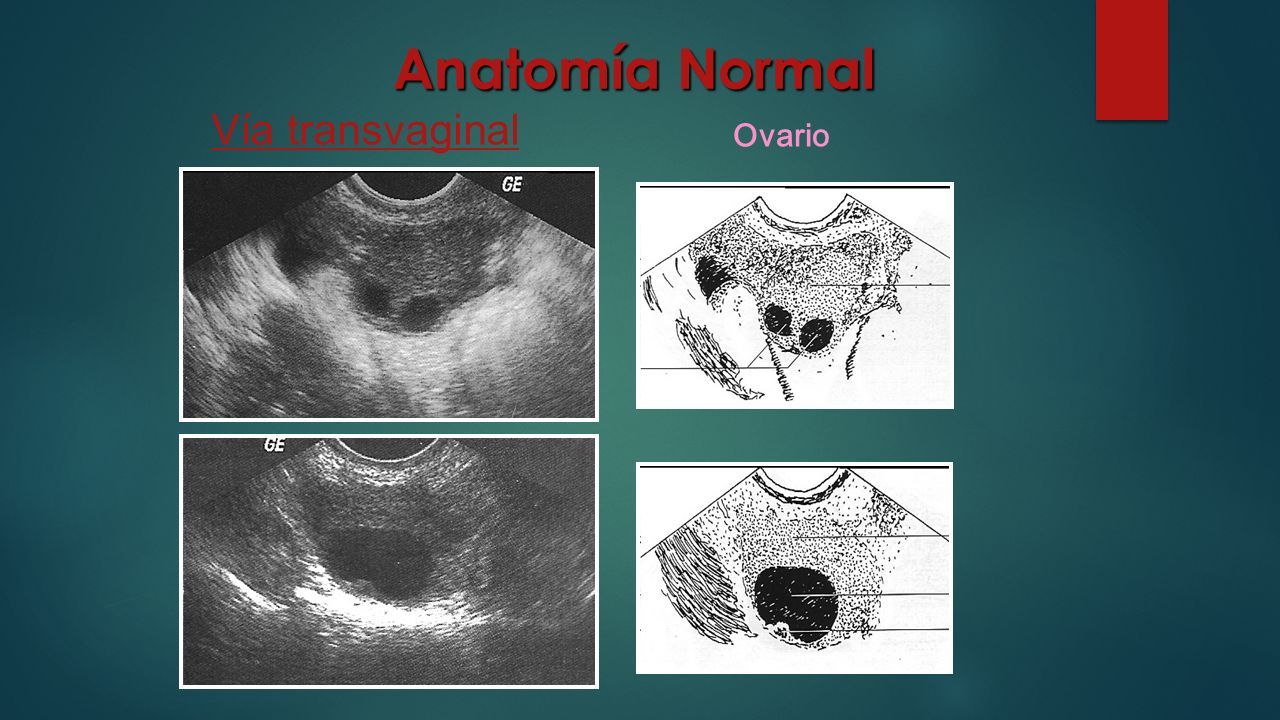

46 Anatomía Normal Vía transvaginal Ovario

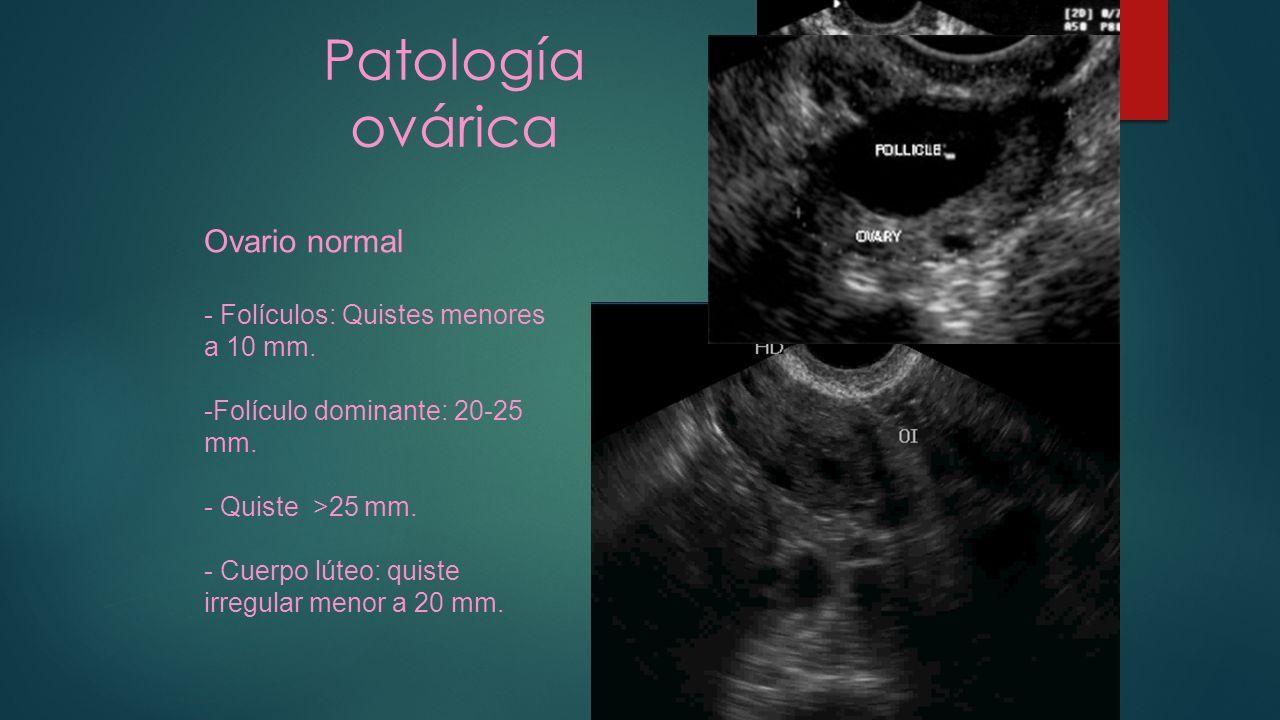

47 Patología ovárica Ovario normal - Folículos: Quistes menores a 10 mm. -Folículo dominante: 20-25 mm. - Quiste >25 mm. - Cuerpo lúteo: quiste irregular menor a 20 mm.

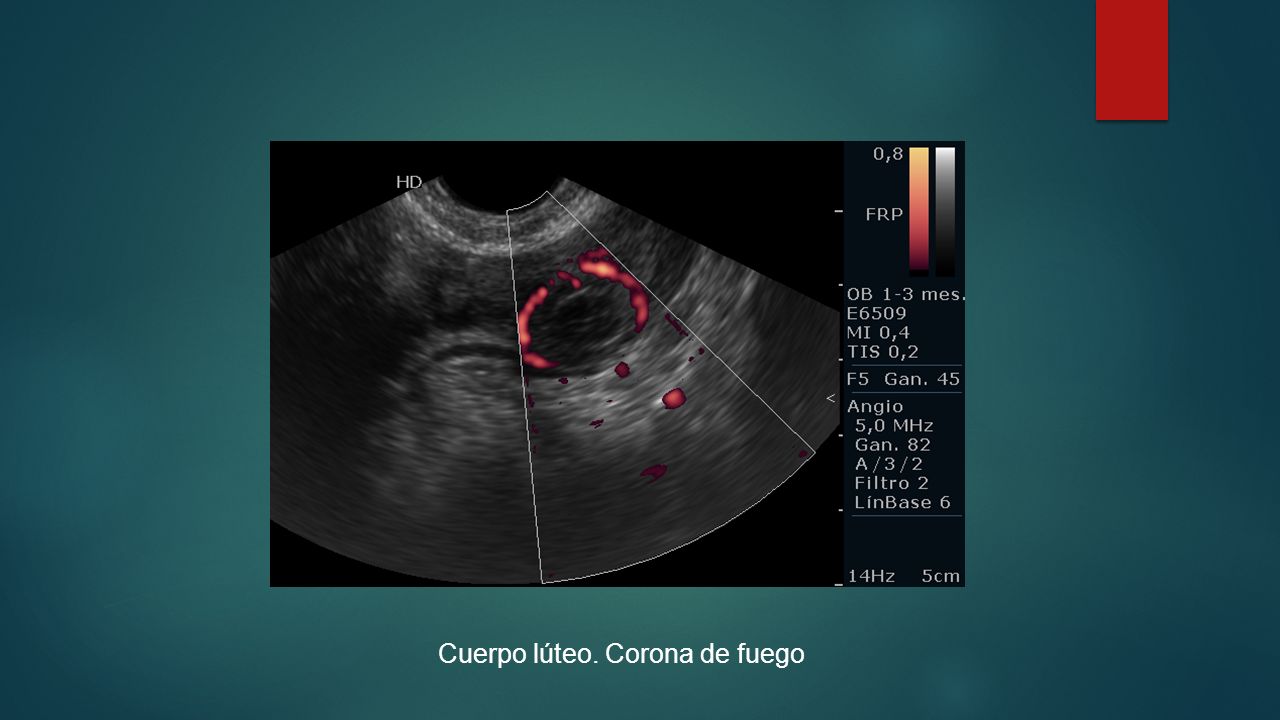

48 Cuerpo lúteo. Corona de fuego

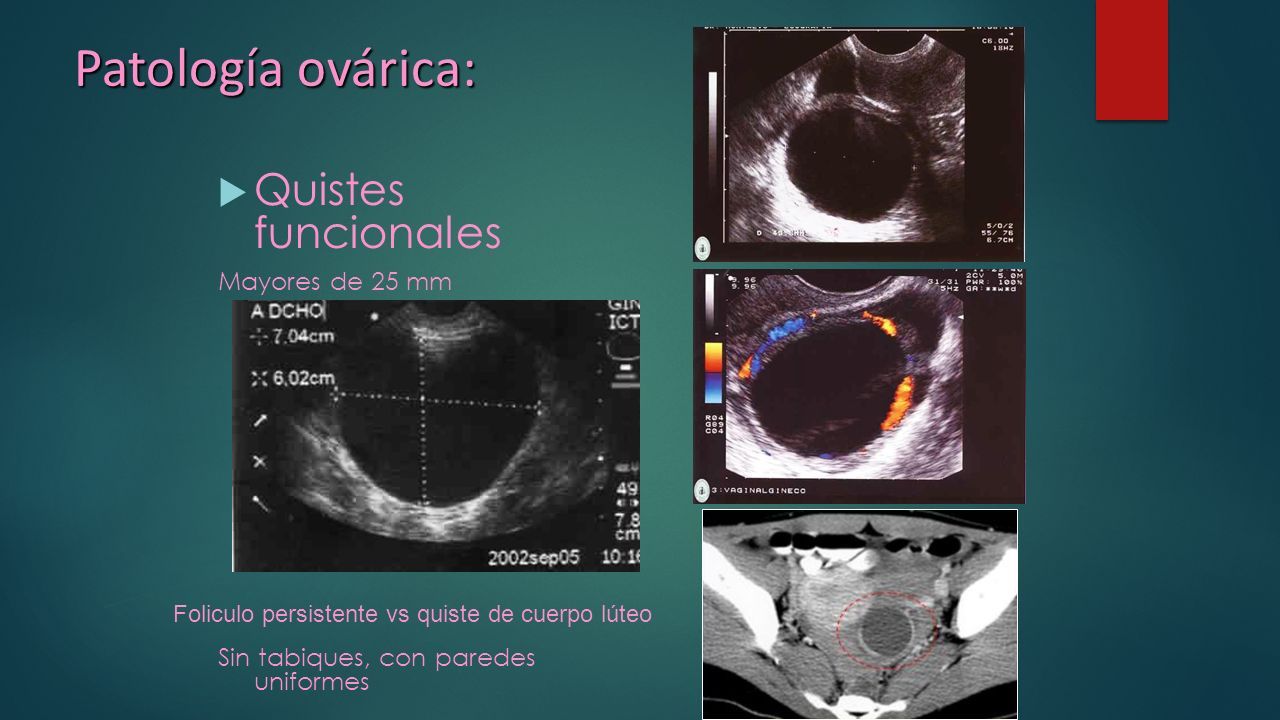

49 Patología ovárica:  Quistes funcionales Mayores de 25 mm Sin tabiques, con paredes uniformes Foliculo persistente vs quiste de cuerpo lúteo

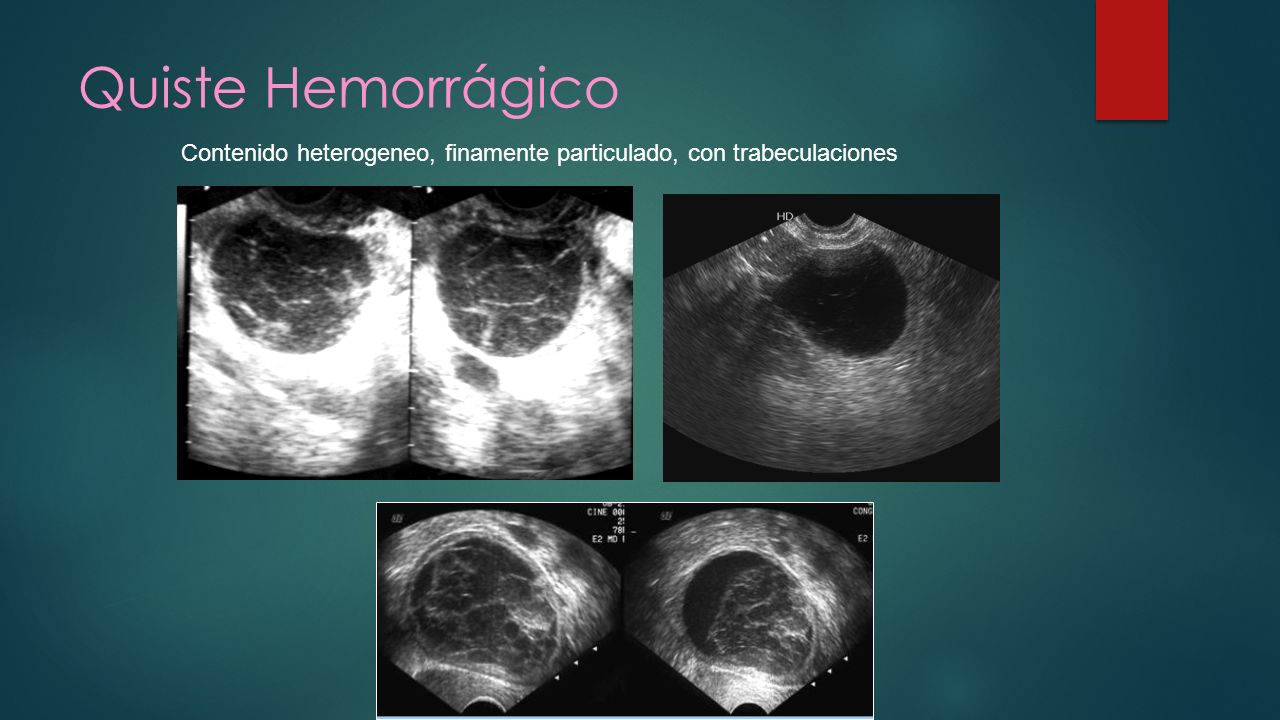

50 Quiste Hemorrágico Contenido heterogeneo, finamente particulado, con trabeculaciones

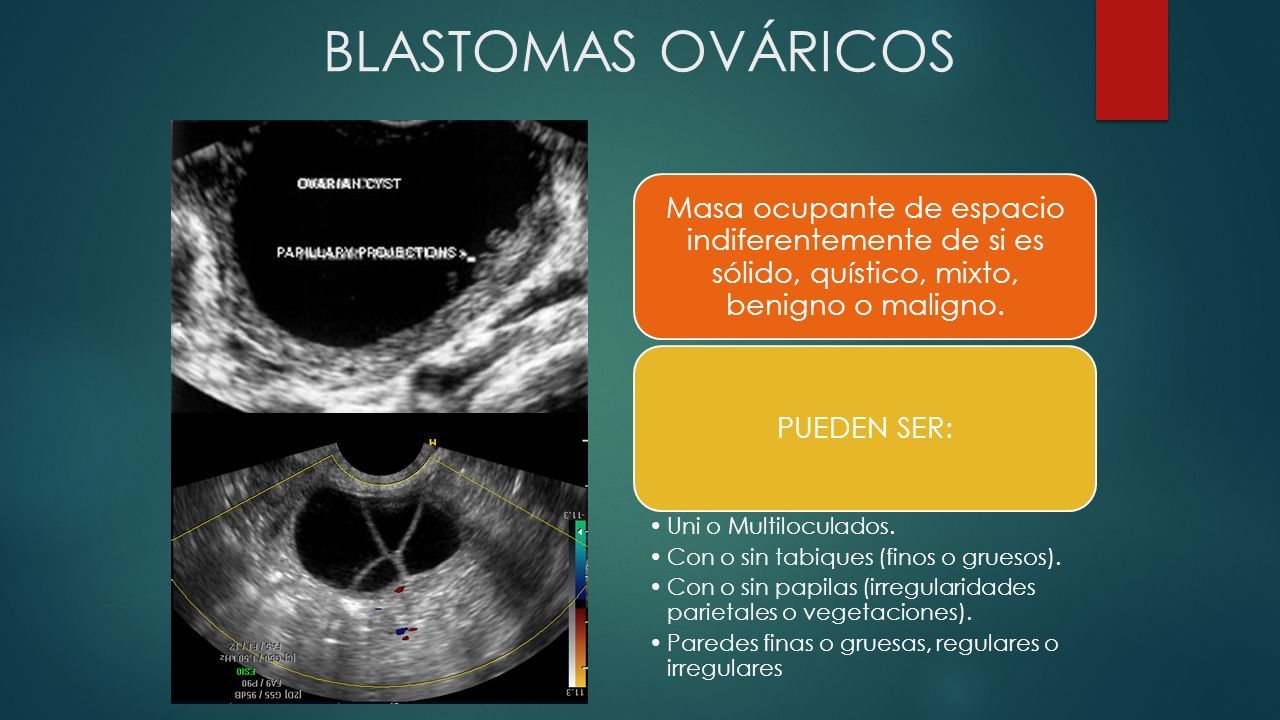

51 BLASTOMAS OVÁRICOS Masa ocupante de espacio indiferentemente de si es sólido, quístico, mixto, benigno o maligno. PUEDEN SER: Uni o Multiloculados. Con o sin tabiques (finos o gruesos). Con o sin papilas (irregularidades parietales o vegetaciones). Paredes finas o gruesas, regulares o irregulares

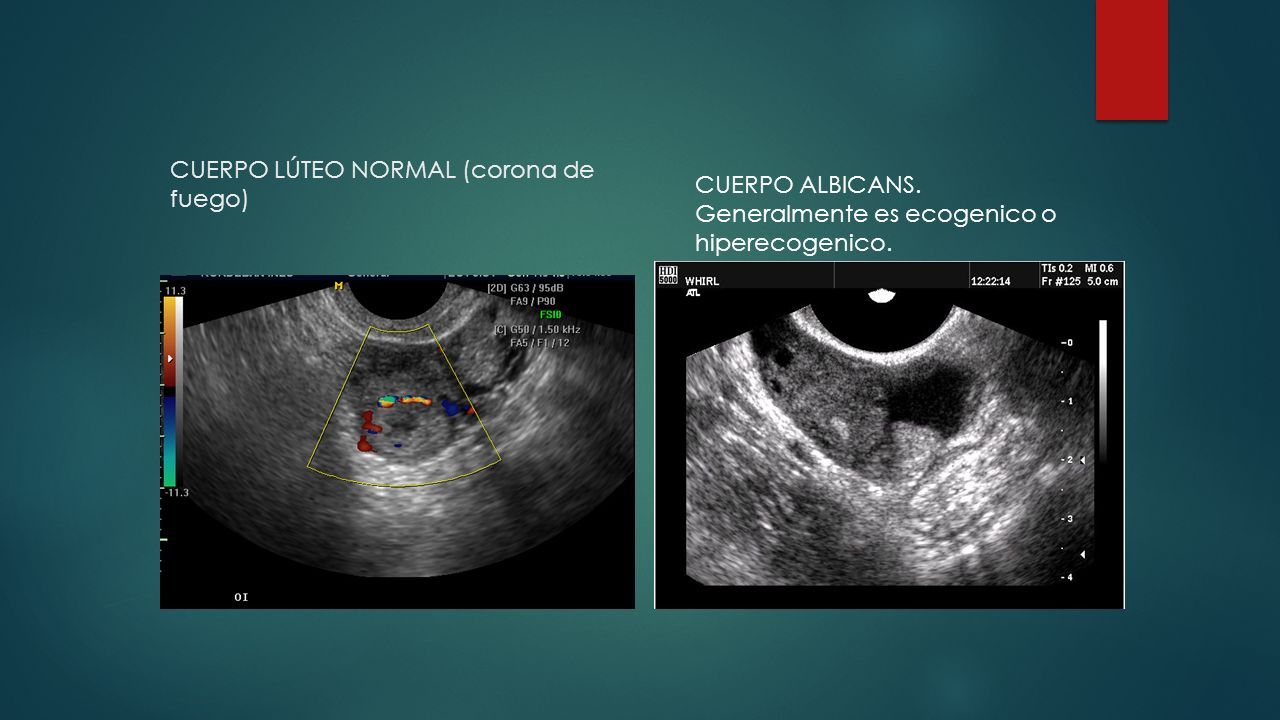

52 CUERPO LÚTEO NORMAL (corona de fuego) CUERPO ALBICANS. Generalmente es ecogenico o hiperecogenico.

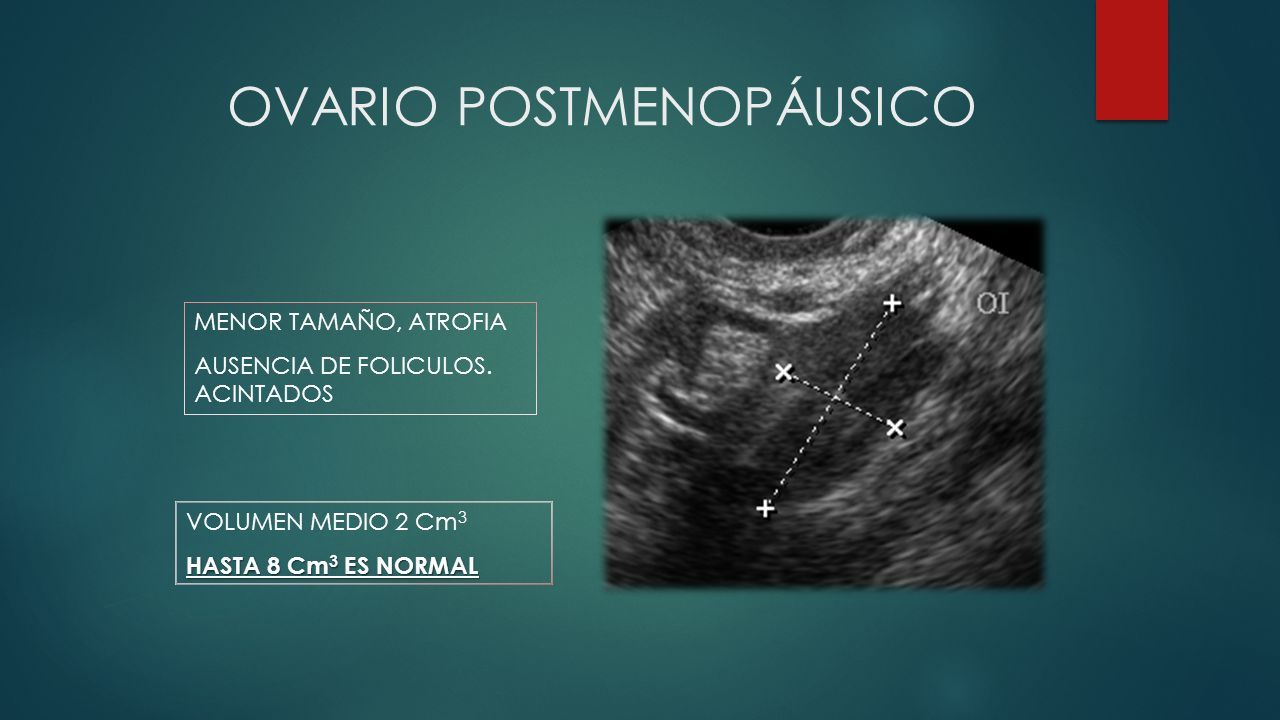

53 OVARIO POSTMENOPÁUSICO MENOR TAMAÑO, ATROFIA AUSENCIA DE FOLICULOS. ACINTADOS VOLUMEN MEDIO 2 Cm 3 HASTA 8 Cm 3 ES NORMAL

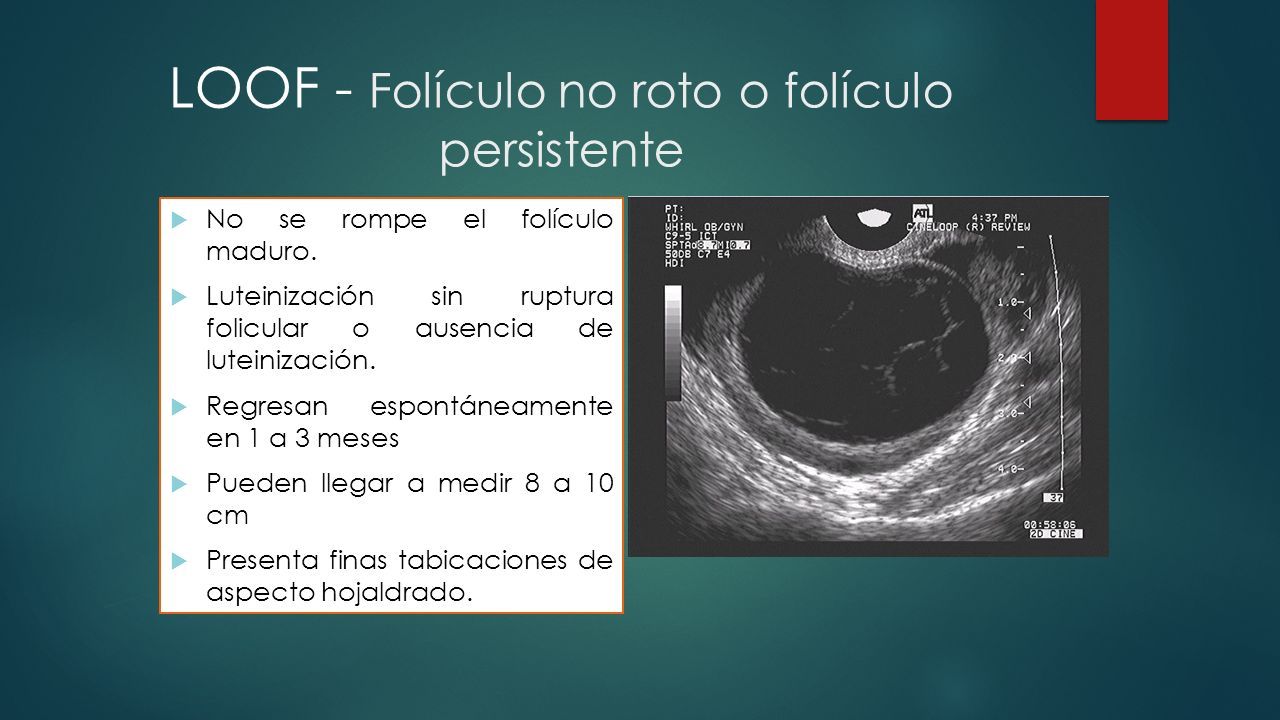

54 LOOF - Folículo no roto o folículo persistente  No se rompe el folículo maduro.  Luteinización sin ruptura folicular o ausencia de luteinización.  Regresan espontáneamente en 1 a 3 meses  Pueden llegar a medir 8 a 10 cm  Presenta finas tabicaciones de aspecto hojaldrado.

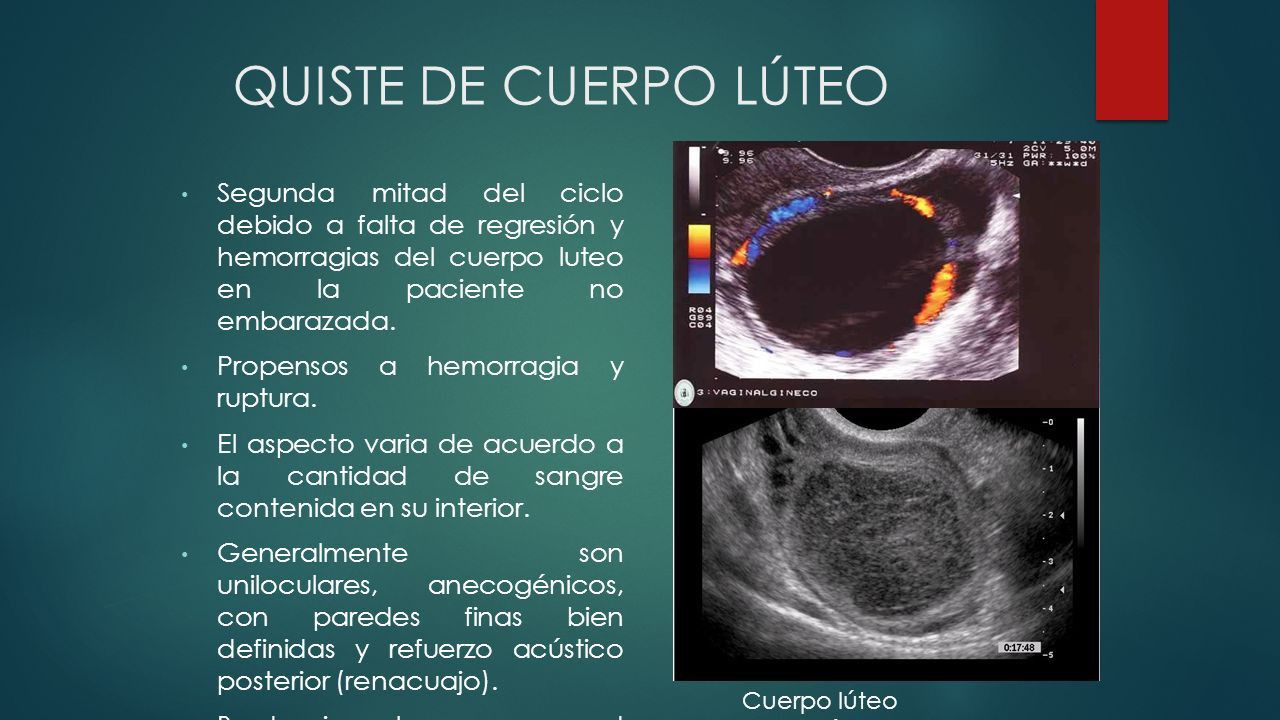

55 QUISTE DE CUERPO LÚTEO Segunda mitad del ciclo debido a falta de regresión y hemorragias del cuerpo luteo en la paciente no embarazada. Propensos a hemorragia y ruptura. El aspecto varia de acuerdo a la cantidad de sangre contenida en su interior. Generalmente son uniloculares, anecogénicos, con paredes finas bien definidas y refuerzo acústico posterior (renacuajo). Bordes irregulares con pared gruesa y contenido ecogénico heterogéneo. Cuerpo lúteo hemorrágico

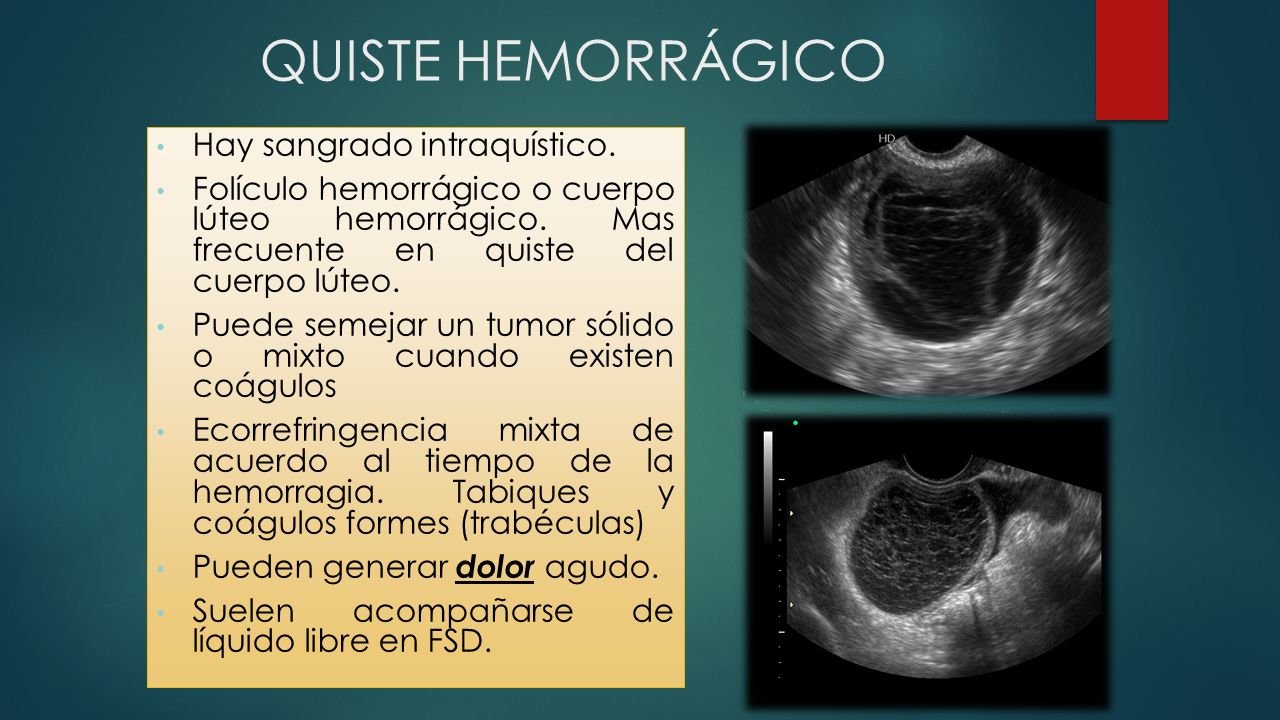

56 QUISTE HEMORRÁGICO Hay sangrado intraquístico. Folículo hemorrágico o cuerpo lúteo hemorrágico. Mas frecuente en quiste del cuerpo lúteo. Puede semejar un tumor sólido o mixto cuando existen coágulos Ecorrefringencia mixta de acuerdo al tiempo de la hemorragia. Tabiques y coágulos formes (trabéculas) Pueden generar dolor agudo. Suelen acompañarse de líquido libre en FSD.

57
