1 UNIVERSIDAD CENTRAL DEL ECUADOR FACULTAD DE INGENIERÍA EN GEOLOGÍA, MINAS, PETRÓLEOS Y AMBIENTAL. MINERALOGÍA DESCRIPTIVA SILICATOS.

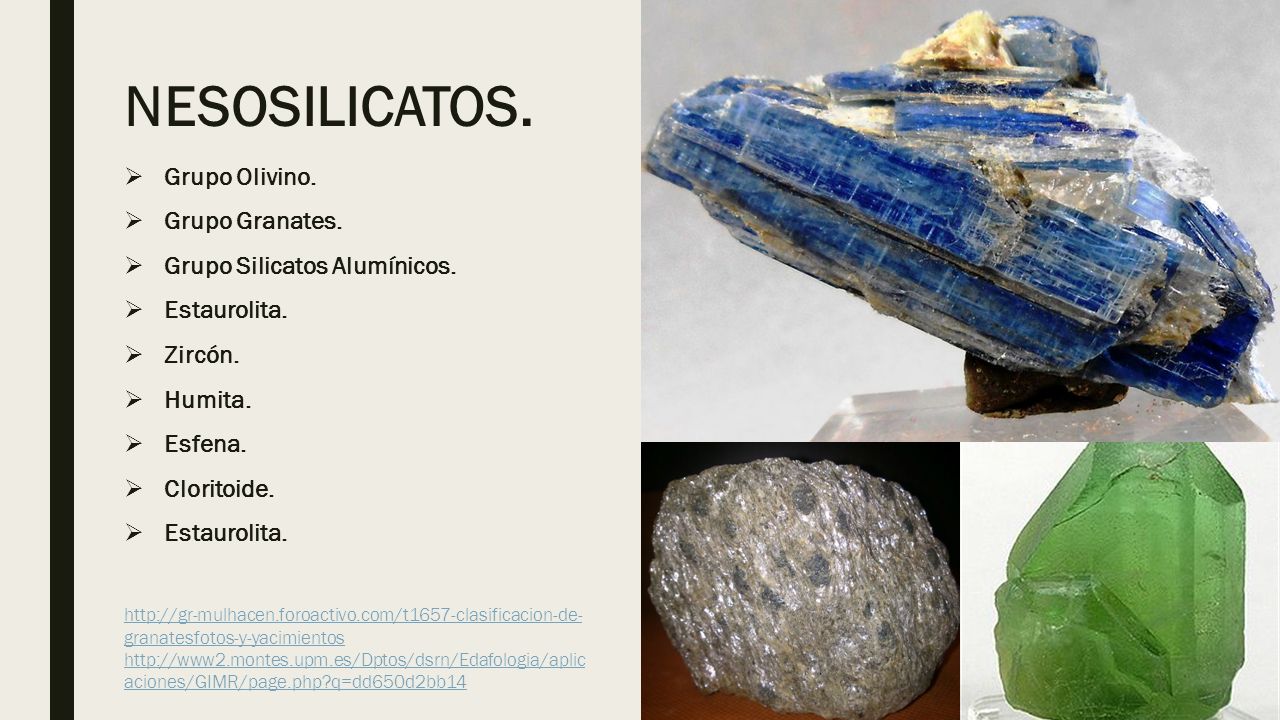

2 NESOSILICATOS.  Grupo Olivino.  Grupo Granates.  Grupo Silicatos Alumínicos.  Estaurolita.  Zircón.  Humita.  Esfena.  Cloritoide.  Estaurolita. http://gr-mulhacen.foroactivo.com/t1657-clasificacion-de- granatesfotos-y-yacimientos http://www2.montes.upm.es/Dptos/dsrn/Edafologia/aplic aciones/GIMR/page.php?q=dd650d2bb14

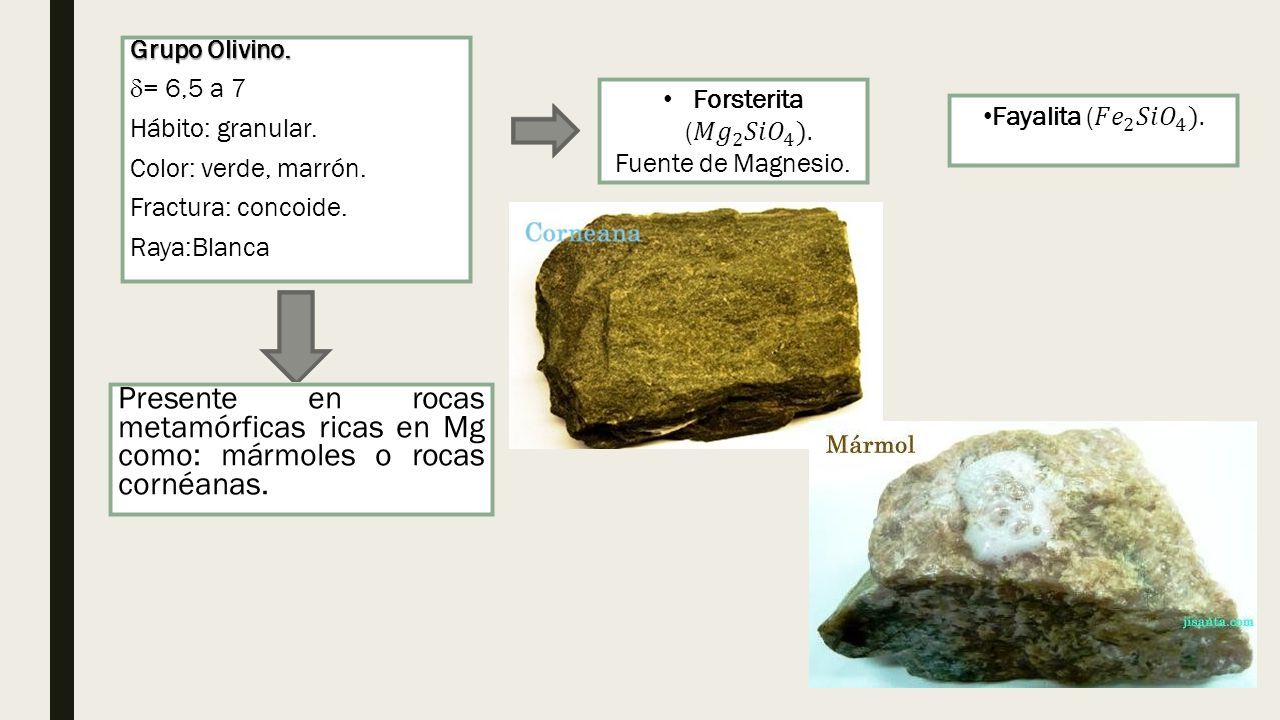

3 Grupo Olivino.  = 6,5 a 7 Hábito: granular. Color: verde, marrón. Fractura: concoide. Raya:Blanca Presente en rocas metamórficas ricas en Mg como: mármoles o rocas cornéanas.

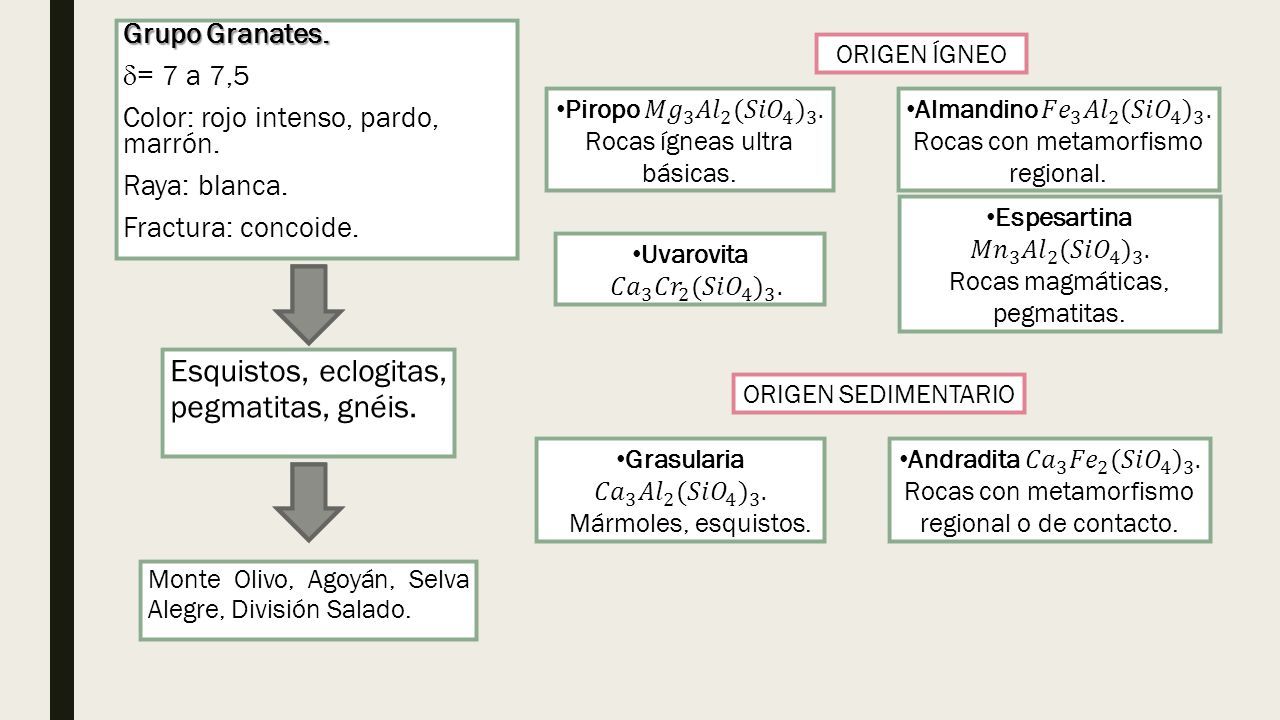

4 Grupo Granates.  = 7 a 7,5 Color: rojo intenso, pardo, marrón. Raya: blanca. Fractura: concoide. Esquistos, eclogitas, pegmatitas, gnéis. Monte Olivo, Agoyán, Selva Alegre, División Salado. ORIGEN ÍGNEO ORIGEN SEDIMENTARIO

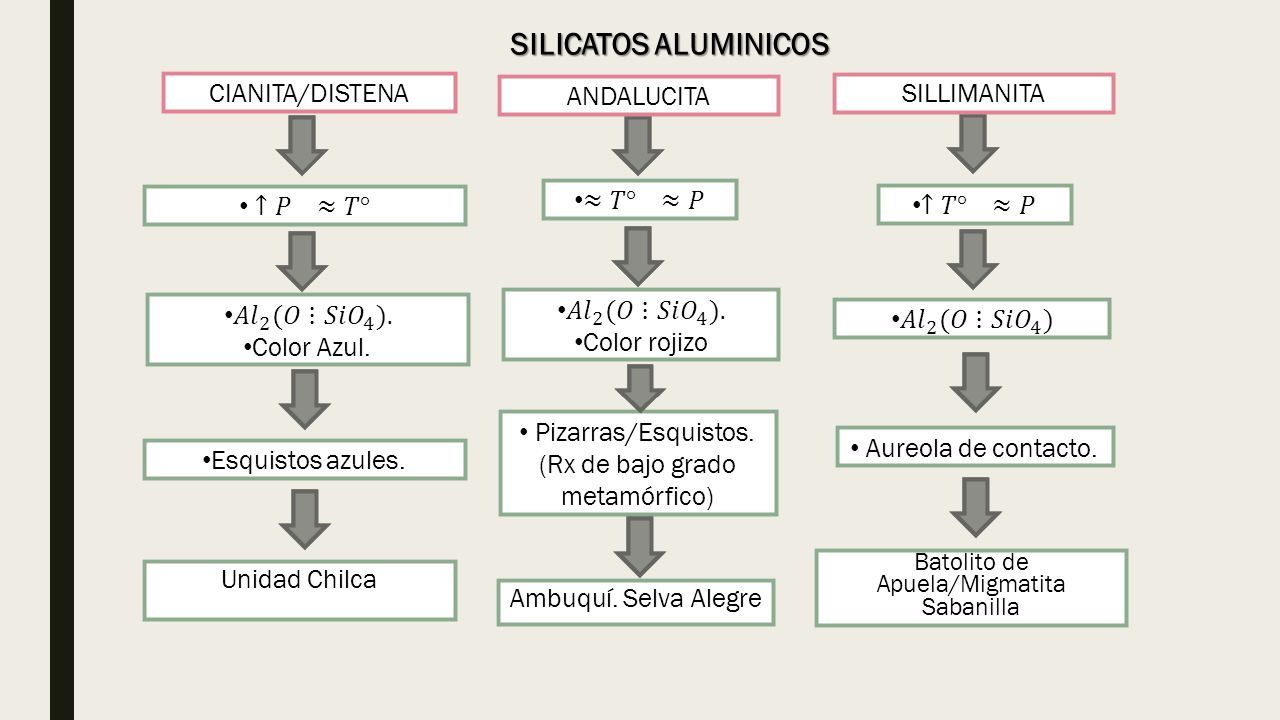

5 Unidad Chilca CIANITA/DISTENA Esquistos azules. Ambuquí. Selva Alegre ANDALUCITA Pizarras/Esquistos. (Rx de bajo grado metamórfico) Batolito de Apuela/Migmatita Sabanilla SILLIMANITA Aureola de contacto. SILICATOS ALUMINICOS

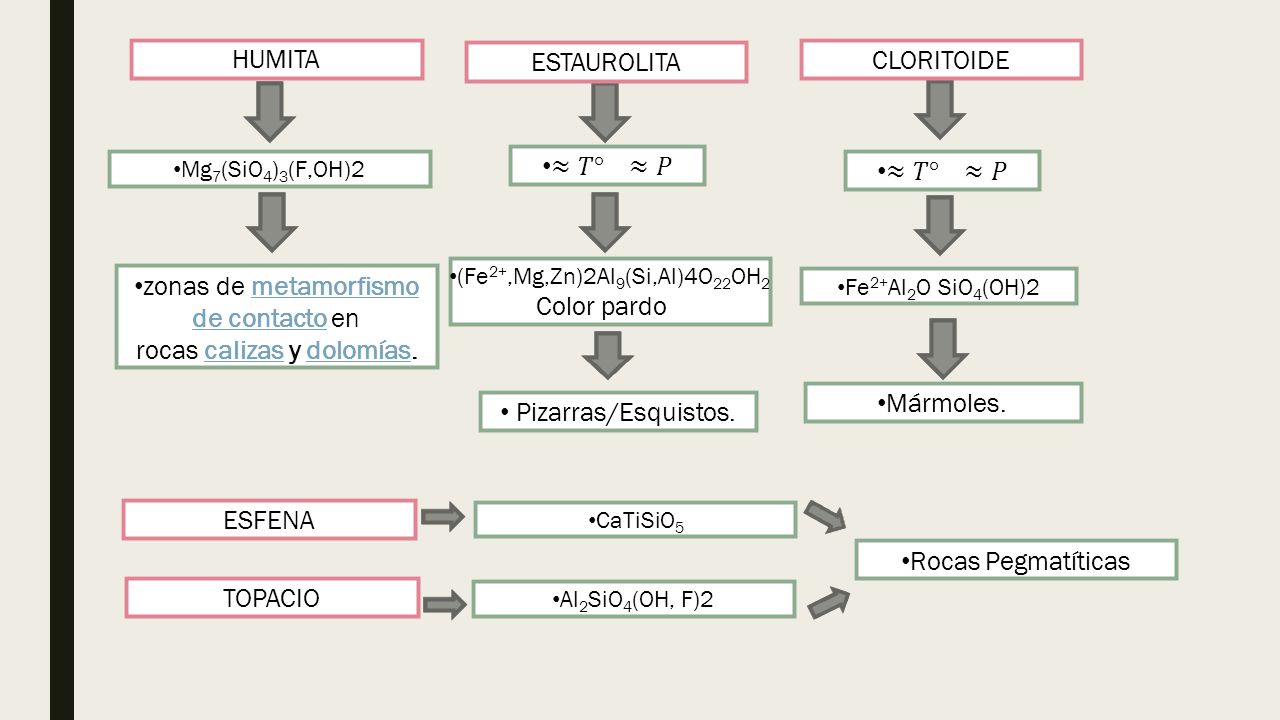

6 HUMITA zonas de metamorfismo de contacto en rocas calizas y dolomías.metamorfismo de contactocalizasdolomías ESTAUROLITA Pizarras/Esquistos. CLORITOIDE Mármoles. ESFENA Rocas Pegmatíticas TOPACIO

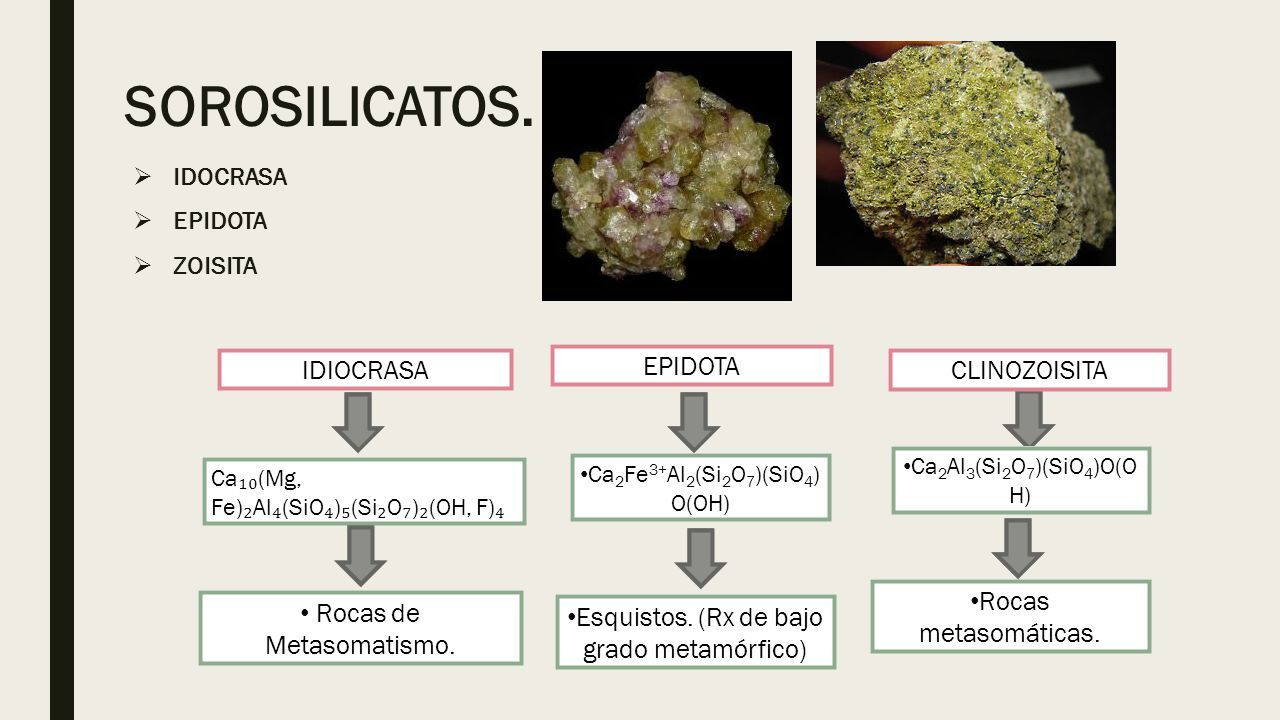

7 SOROSILICATOS.  IDOCRASA  EPIDOTA  ZOISITA Ca ₁₀ (Mg, Fe) ₂ Al ₄ (SiO ₄ ) ₅ (Si ₂ O ₇ ) ₂ (OH, F) ₄ IDIOCRASA Rocas de Metasomatismo. EPIDOTA Esquistos. (Rx de bajo grado metamórfico) Ca 2 Fe 3+ Al 2 (Si 2 O 7 )(SiO 4 ) O(OH) CLINOZOISITA Rocas metasomáticas. Ca 2 Al 3 (Si 2 O 7 )(SiO 4 )O(O H)

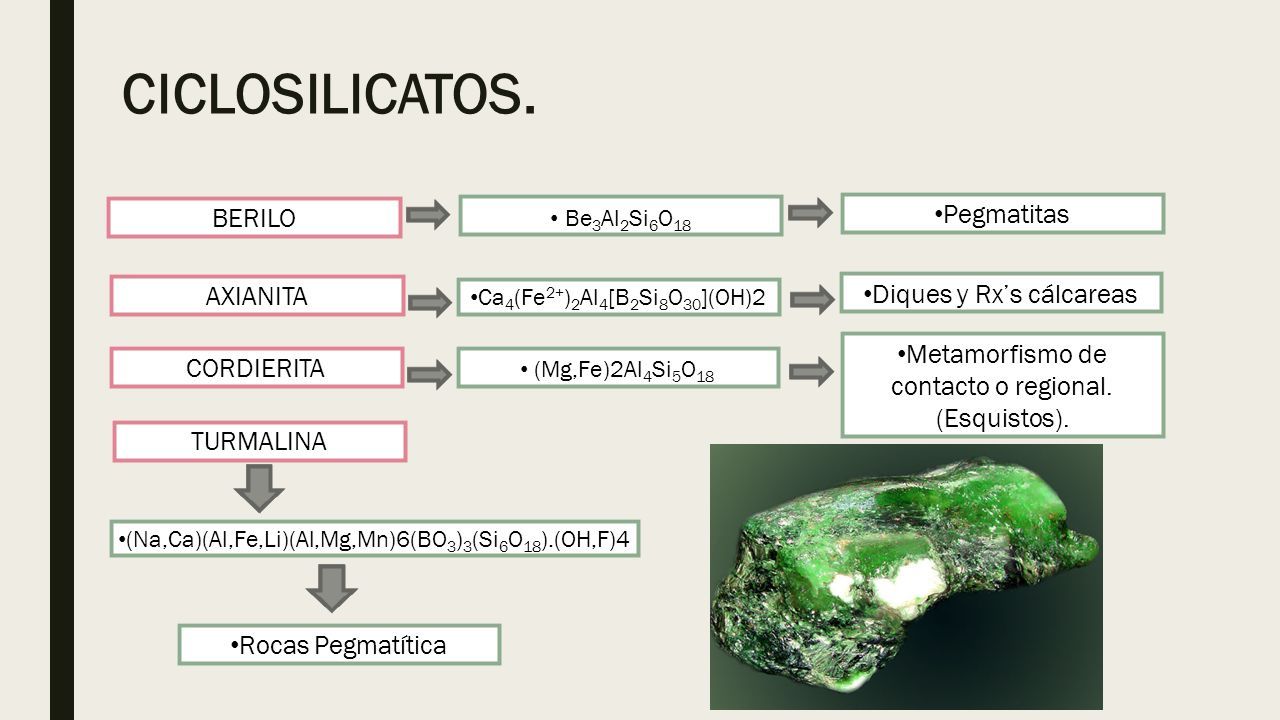

8 CICLOSILICATOS. BERILO AXIANITA CORDIERITA TURMALINA Pegmatitas Diques y Rx’s cálcareas Metamorfismo de contacto o regional. (Esquistos). Rocas Pegmatítica

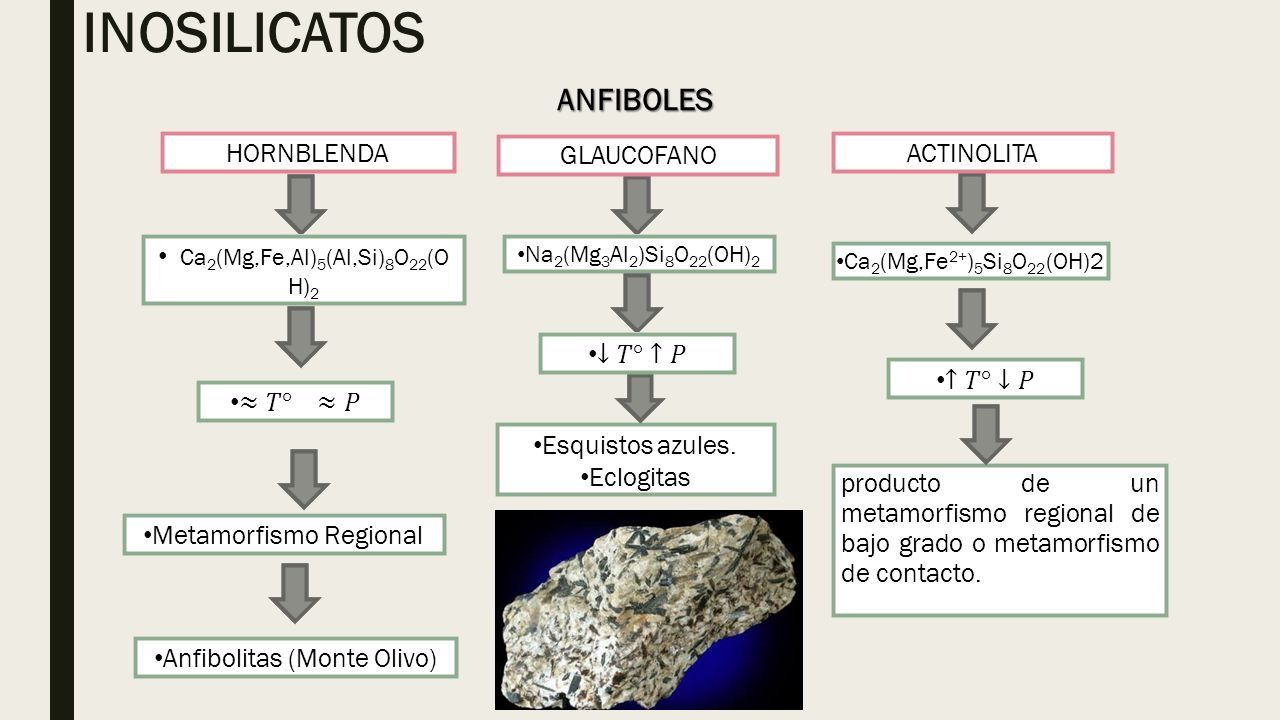

9 Metamorfismo Regional HORNBLENDA Anfibolitas (Monte Olivo) Ca 2 (Mg,Fe,Al) 5 (Al,Si) 8 O 22 (O H) 2 GLAUCOFANO Esquistos azules. Eclogitas Na 2 (Mg 3 Al 2 )Si 8 O 22 (OH) 2 producto de un metamorfismo regional de bajo grado o metamorfismo de contacto. ACTINOLITA ANFIBOLES INOSILICATOS

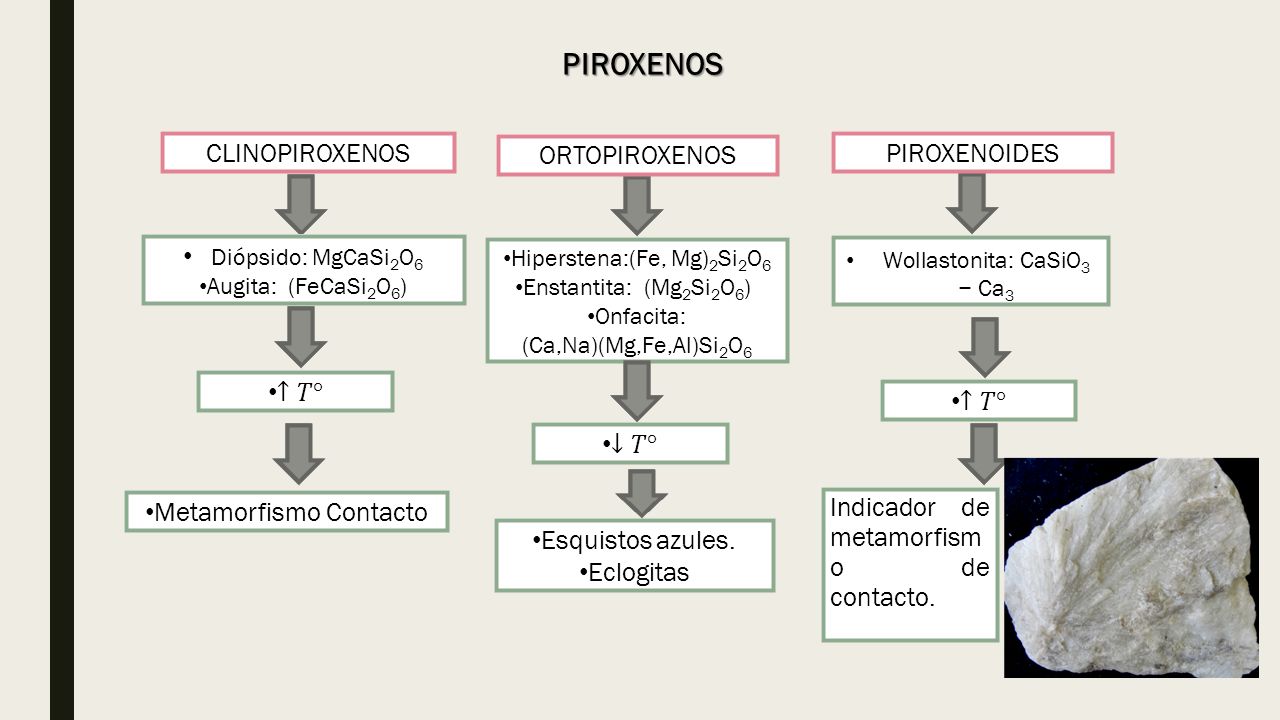

10 Metamorfismo Contacto CLINOPIROXENOS Diópsido: MgCaSi 2 O 6 Augita: (FeCaSi 2 O 6 ) ORTOPIROXENOS Hiperstena:(Fe, Mg) 2 Si 2 O 6 Enstantita: (Mg 2 Si 2 O 6 ) Onfacita: (Ca,Na)(Mg,Fe,Al)Si 2 O 6 Indicador de metamorfism o de contacto. PIROXENOIDES PIROXENOS Esquistos azules. Eclogitas

11 FILOSILICATOS. CLORITA BIOTITA MOSCOVITA SERICITA MICAS Rocas metamórficas de bajo grado. Filitas. Esquistos. Gneis

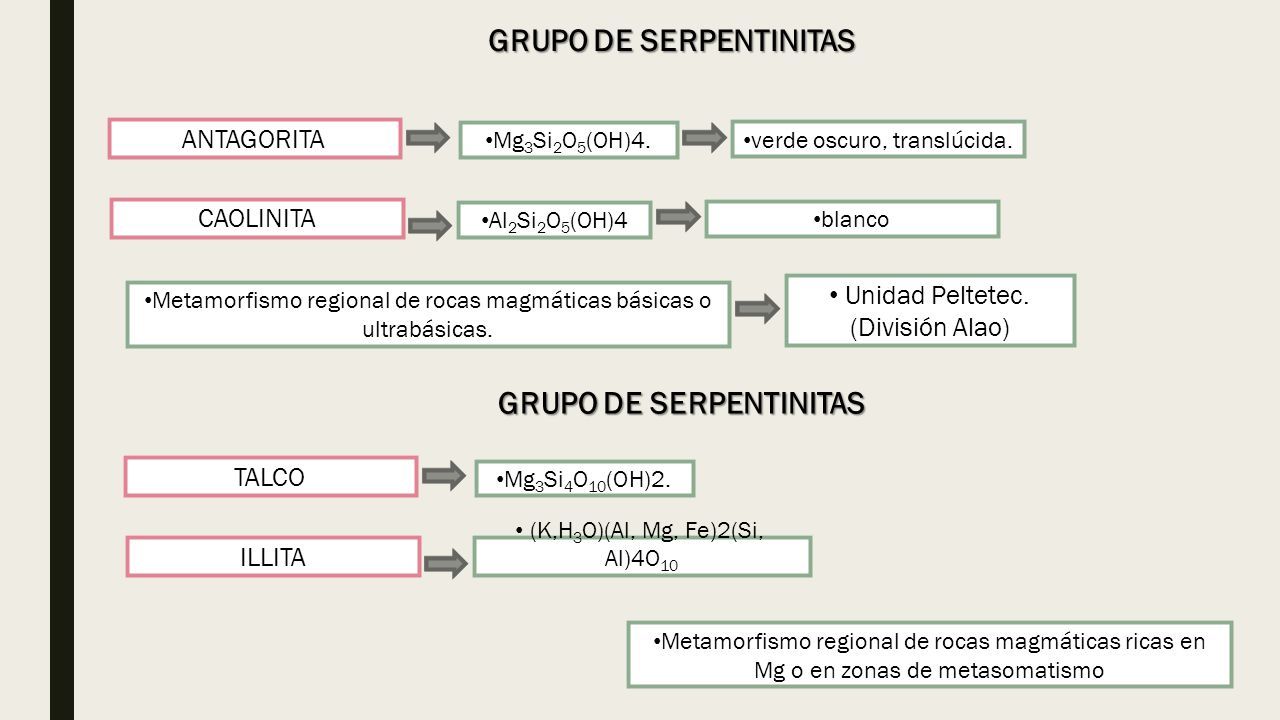

12 ANTAGORITA CAOLINITA GRUPO DE SERPENTINITAS Metamorfismo regional de rocas magmáticas básicas o ultrabásicas. verde oscuro, translúcida. blanco Unidad Peltetec. (División Alao) TALCO ILLITA GRUPO DE SERPENTINITAS Metamorfismo regional de rocas magmáticas ricas en Mg o en zonas de metasomatismo

13 TECTOSILICATOS. FELDESPATOS POTÁSICOS ALBITA OLIGOCLASA LABRADORITA ANDESINA BITOWNITA ANORTITA > Ca > Na FELDESPATOS FKT ^ PTipo de Roca SanidinaRx. Extrusivas OrtoclasaRx. Intrusivas MicroclinaRx. Metamórficas PLAGIOCLASAS

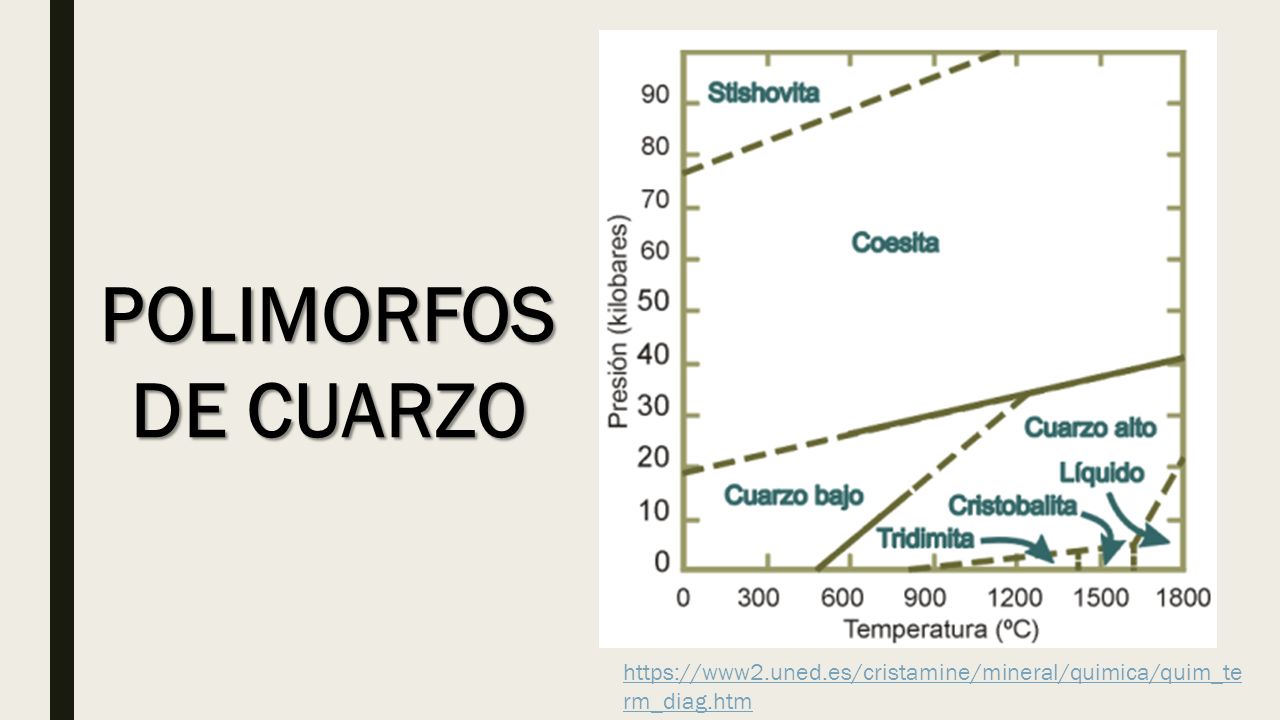

14 POLIMORFOS DE CUARZO https://www2.uned.es/cristamine/mineral/quimica/quim_te rm_diag.htm

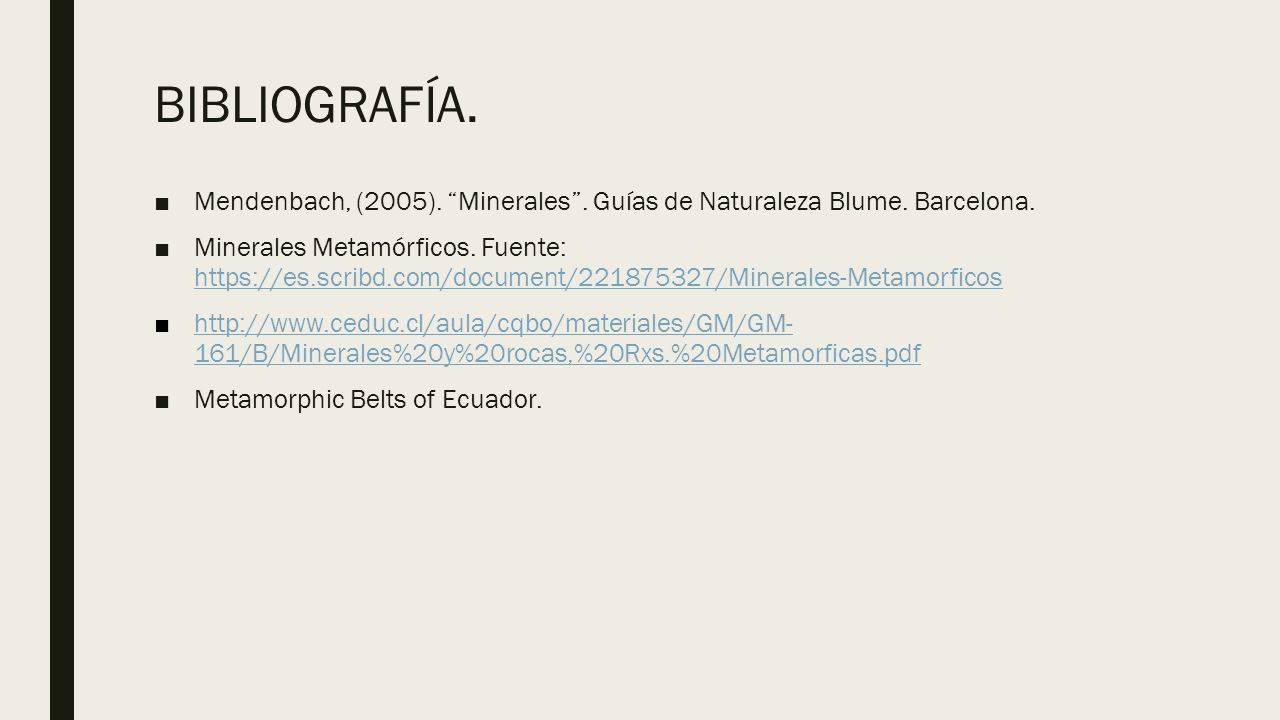

15 BIBLIOGRAFÍA. ■Mendenbach, (2005). “Minerales”. Guías de Naturaleza Blume. Barcelona. ■Minerales Metamórficos. Fuente: https://es.scribd.com/document/221875327/Minerales-Metamorficos https://es.scribd.com/document/221875327/Minerales-Metamorficos ■http://www.ceduc.cl/aula/cqbo/materiales/GM/GM- 161/B/Minerales%20y%20rocas,%20Rxs.%20Metamorficas.pdfhttp://www.ceduc.cl/aula/cqbo/materiales/GM/GM- 161/B/Minerales%20y%20rocas,%20Rxs.%20Metamorficas.pdf ■Metamorphic Belts of Ecuador.
