1 GAFAS GIOVANNI TORRES TORRES FACULTAD DE CIENCIAS Y EDUCACIÓN
Proyecto Curricular de Licenciatura en Física GIOVANNI TORRES TORRES

2 GAFAS ¿En qué consisten las gafas y las lentes de contacto? Las gafas o anteojos y las lentes de contacto o lentillas son productos sanitarios utilizados para corregir los defectos de refracción del ojo: miopía, hipermetropía, astigmatismo. Los cristales de las gafas (sean de vidrio o de plástico), así como las lentes de contacto se elaboran con el grosor, la forma y la concavidad necesarias para aumentar, disminuir o corregir los defectos de la córnea y/o del cristalino del ojo.

3 Contenido Historia Miopía Hipermetropía Astigmatismo Potencia dióptrica

4 Historia Historia de las gafas Las gafas fueron inventadas probablemente durante el siglo xш, quizás en Italia. Un manuscrito florentino de esa época (1299), que ya se perdió, hablaba de gafas inventadas hace poco para la comodidad de las personas mayores cuya vista haya empezado a menguar. Se trataba de lentes biconvexas, echas de piedras preciosas pulidas. Curiosamente en el siglo xvш no se consideraba correcto llevar gafas en publico tanto es así que son muy escasas las personas que aparecen en las pinturas de esa época con las gafas puestas. En 1804, Wollaston al admitir que las gafas tradicionales (bastantes planas, biconvexas y cóncavas) permitían mejorar la vista tan solo cuando se miraba a través de su centro. Patentó una lente nueva, acentuadamente curva que seria la precursora de las modernas lentes.

5 miopía Miopía La miopía es la condición don de el foco de los rayos paralelos se halla en frente de la retina. Es decir el ojo miope tiene una distancia focal muy corta, por lo tanto las imágenes de objetos distantes se forman en frente de la retina (lente cóncava corrige este defecto)

6 movimiento armónico simple
HIPERMETROPÍA Hipermetropía Es el defecto que hace que el segundo punto focal del ojo se forma mas halla de la retina, es el resultado de una distancia focal muy grande, que hace que la imágenes se formen detrás de la retina. (la lente convexa corrige este problema).

7 Astigmatismo Astigmatismo Se debe a una curvatura desigual en la córnea es decir la cornea es asimétrica. La forma no esférica del cristalino provoca que algunas líneas

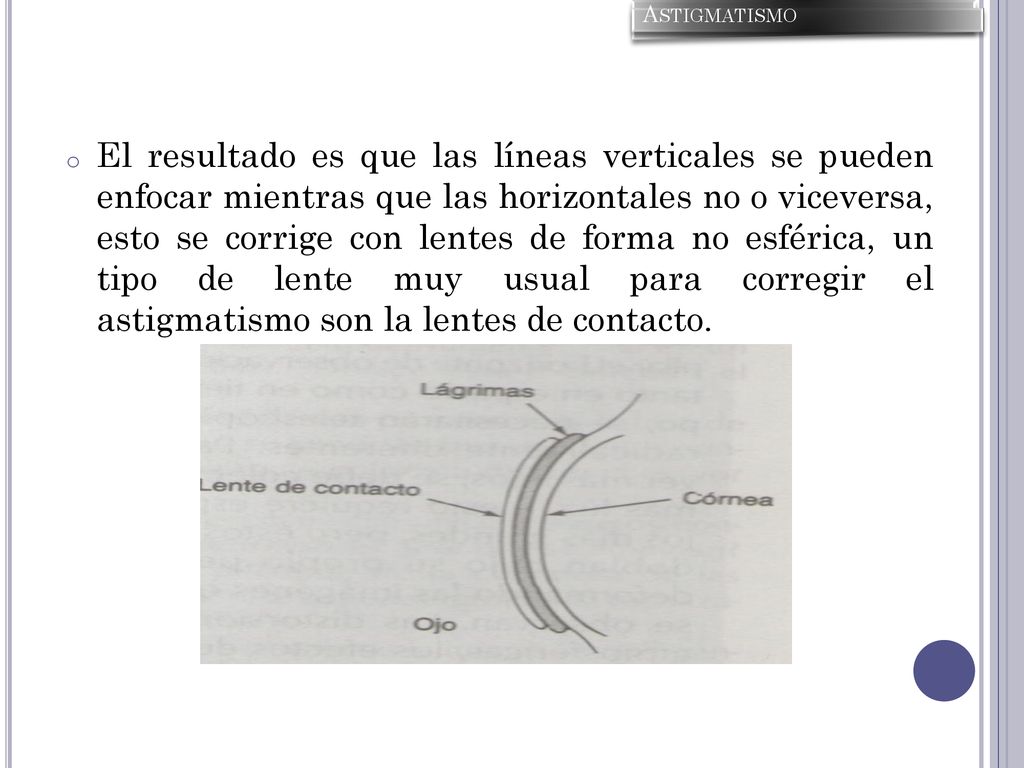

8 Astigmatismo El resultado es que las líneas verticales se pueden enfocar mientras que las horizontales no o viceversa, esto se corrige con lentes de forma no esférica, un tipo de lente muy usual para corregir el astigmatismo son la lentes de contacto.

9 Potencia dióptrica Potencia dióptrica La potencia dióptrica de una lente es el inverso de la distancia focal por ejemplo si una lente convergente tiene un distancia focal de +1m decimos que su potencia es +1D, con una distancia focal de -2m en una lente divergente D es igual a -1/2D. Dada la ecuación de las lentes delgadas tenemos que:

10 Ecuación de la dióptrica
Potencia dióptrica Ecuación de la dióptrica Aplicando na=1, nc=1 y que s1=-S2 entonces:

11 Ecuación de la dióptrica
Potencia dióptrica Ecuación de la dióptrica Sumando las dos ecuaciones Esta ultima es la que se conoce como potencia dióptrica

12 Ecuación de la dióptrica
Potencia dióptrica Ecuación de la dióptrica Las lentes convexas que desvían fuertemente los rayos en ambas superficies tienen una distancia focal corta y gran potencia dióptrica, dado que: La distancia focal de dos lentes delgadas en contacto viene dada por al anterior ecuación, así tenemos que la potencia dióptrica será combinación de estas también

13 Potencia dióptrica Ejemplos ojo miope: El punto próximo de un ojo esta a 100cm delante de este ¿Qué lente debe de usarcé para que el objeto se vea claramente a una distancia de 25cm del ojo?. S1=+25cm; S2=-100cm Utilizando las distancias focales calculamos f Y obtenemos el valor de f=+33cm El signo positivo significa que se requiere de una lente convergente de dicha distancia focal.
