TABLEROS
2
CONTENIDO Capítulo 1 : Interruptores termomagnéticos Ventajas Tipos

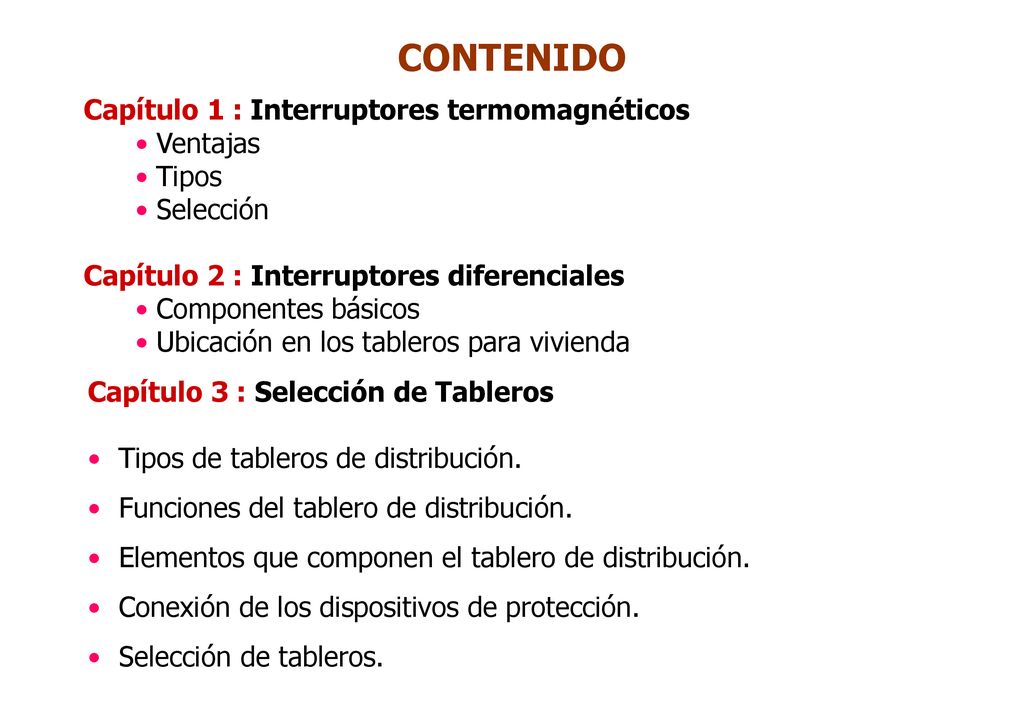

Selección Capítulo 2 : Interruptores diferenciales Componentes básicos Ubicación en los tableros para vivienda Capítulo 3 : Selección de Tableros Tipos de tableros de distribución. Funciones del tablero de distribución. Elementos que componen el tablero de distribución. Conexión de los dispositivos de protección. Selección de tableros.
3
INTERRUPTORES TERMOMAGNÉTICOS

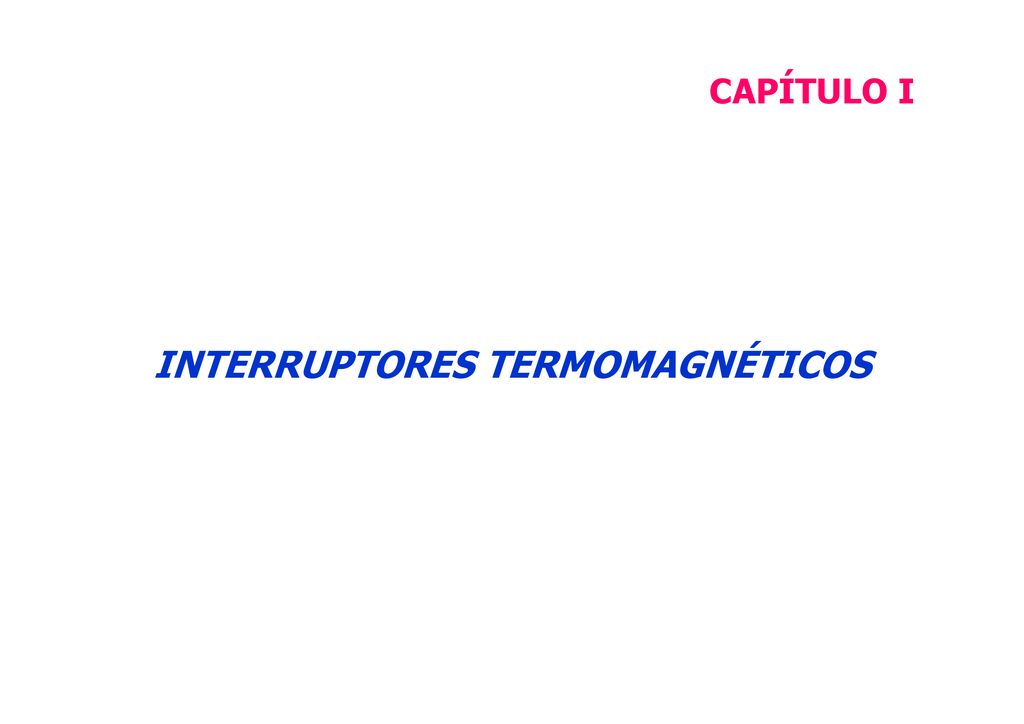

CAPÍTULO I INTERRUPTORES TERMOMAGNÉTICOS
5

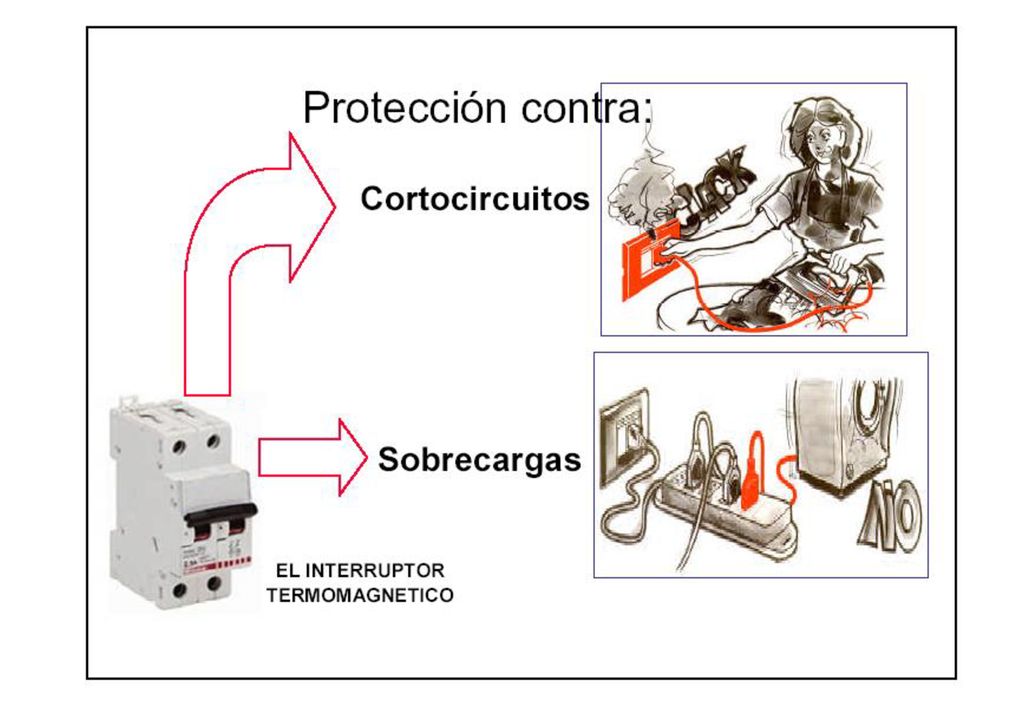

¿CÓMO PROTEGER ADECUADAMENTE A LOS CONDUCTORES ELÉCTRICOS?

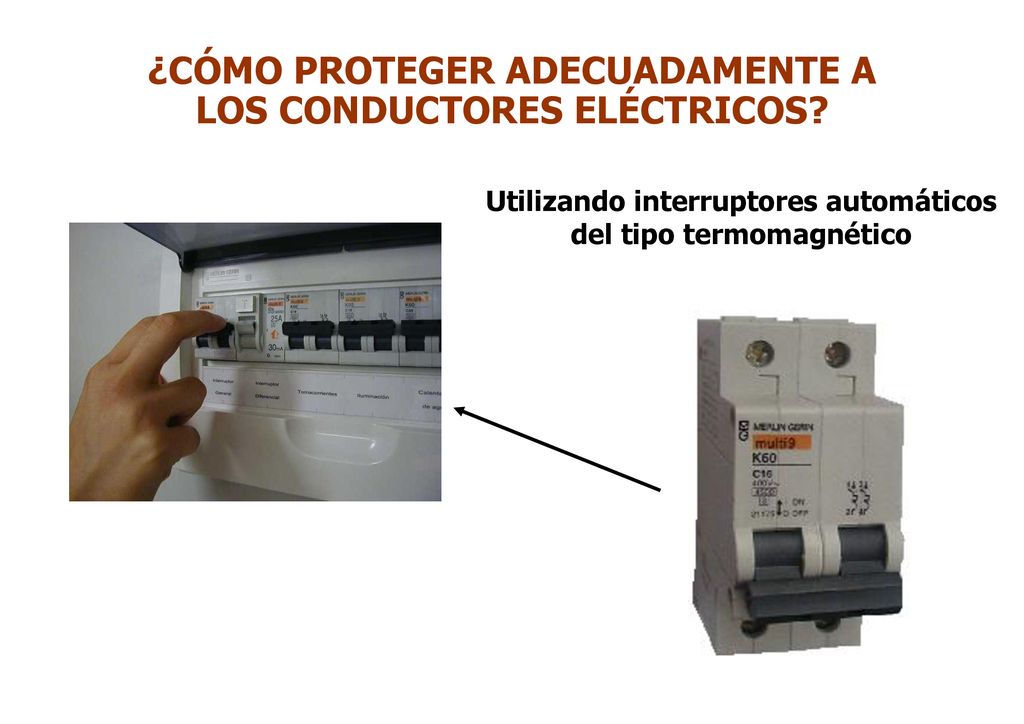

Utilizando interruptores automáticos del tipo termomagnético
6
CARACTERÍSTICAS DE UN INTERRUPTOR TERMOMAGNÉTICO

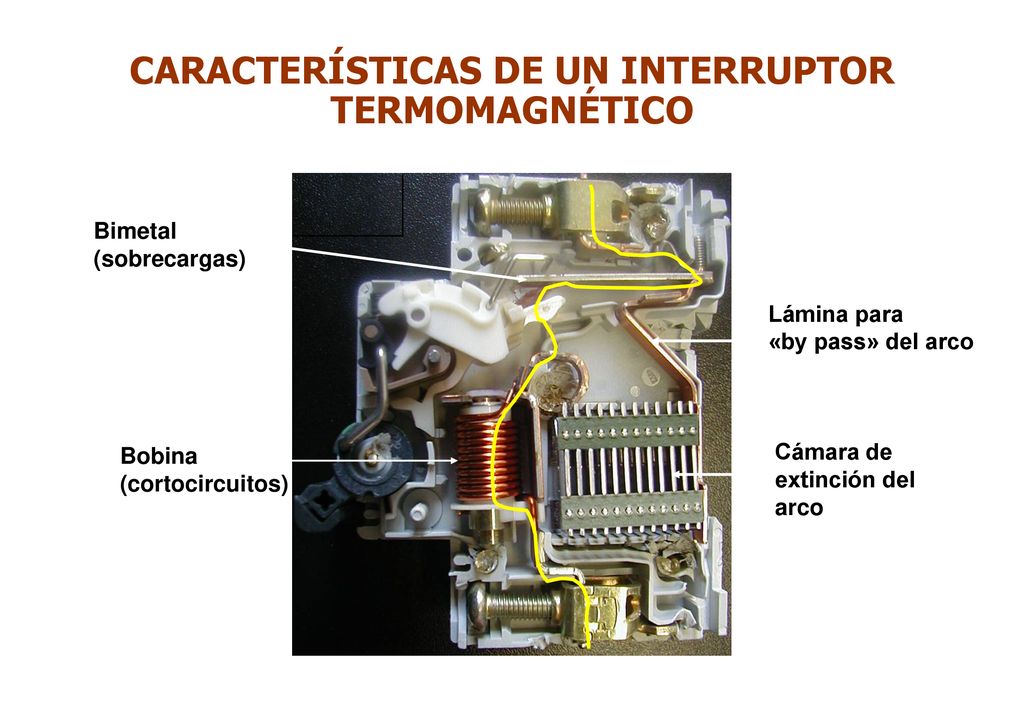

Bimetal (sobrecargas) Bobina (cortocircuitos) Lámina para «by pass» del arco Cámara de extinción del arco
7
CARACTERÍSTICAS DE UN INTERRUPTOR TERMOMAGNÉTICO
Cumplimiento de la norma IEC o la NTP correspondiente Corriente nominal (A): 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 Número de polos: 1, 2, 3 y 4 Poder de corte: Se expresa en kiloamperes.
8
VENTAJAS DE LOS INTERRUPTORES TERMOMAGNÉTICOS

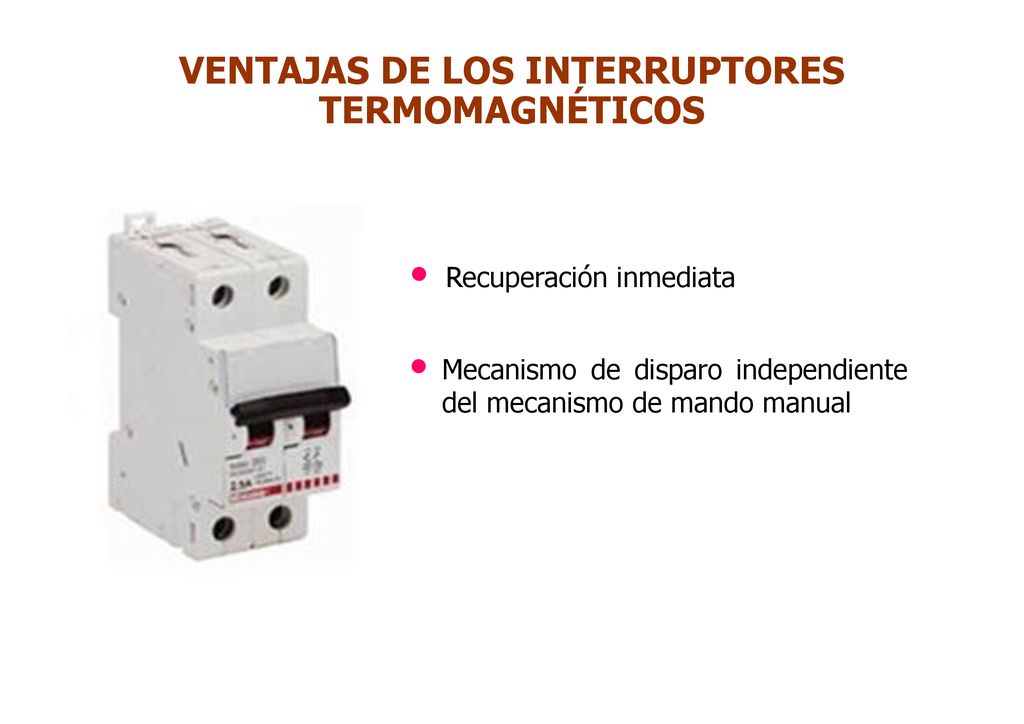

Recuperación inmediata Mecanismo de disparo independiente del mecanismo de mando manual
9
TIPOS DE INTERRUPTORES TERMOMAGNETICOS

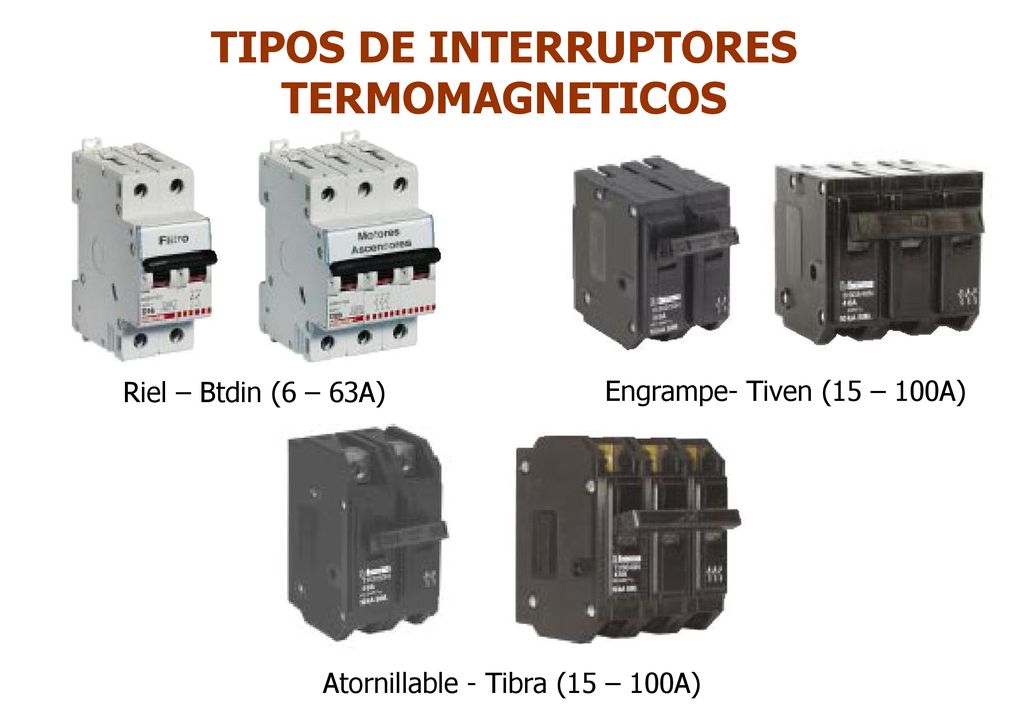

Riel – Btdin (6 – 63A) Engrampe- Tiven (15 – 100A) Atornillable - Tibra (15 – 100A)
10
CARACTERÍSTICA TIEMPO-CORRIENTE

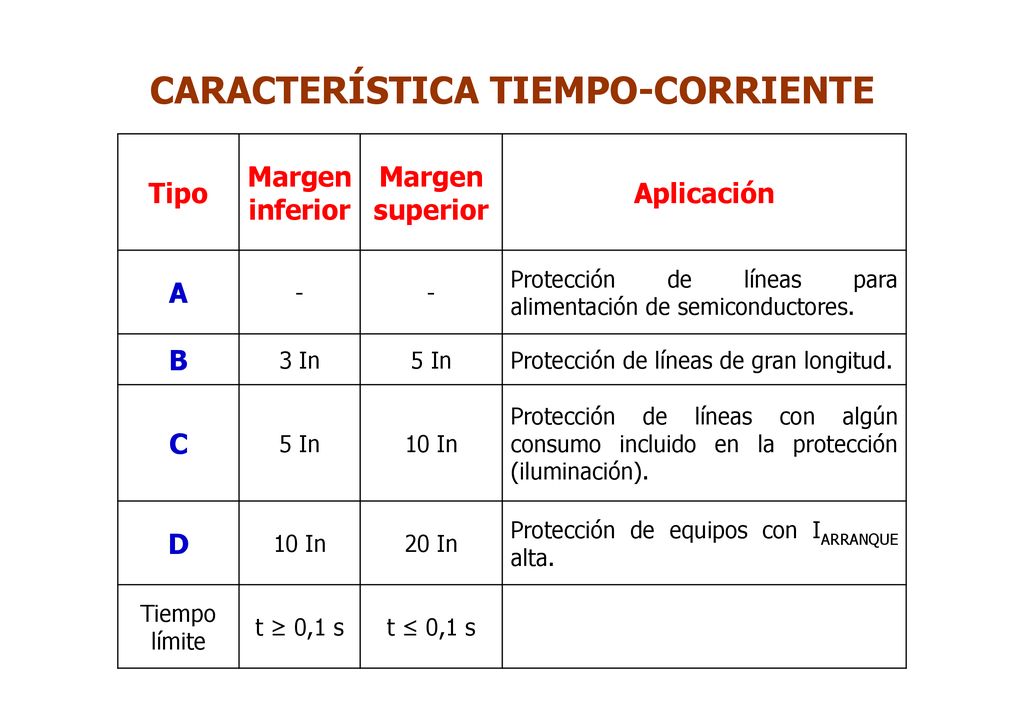

Tipo Margen inferior Margen superior Aplicación A - Protección de líneas para alimentación de semiconductores. B 3 In 5 In Protección de líneas de gran longitud. C 10 In Protección de líneas con algún consumo incluido en la protección (iluminación). D 20 In Protección de equipos con IARRANQUE alta. Tiempo límite t ≥ 0,1 s t ≤ 0,1 s
11
¿CÓMO SELECCIONAR CORRECTAMENTE AL INTERRUPTOR TERMOMAGNÉTICO?
Capacidades de corriente permisibles para no más de 3 conductores individuales o monopolares de cobre en canalización o cable Basada en Temperatura Ambiente de 30 ºC Calibre (AWG) mm2 14 2,08 12 3,31 10 5,26 8 8,37 6 13,3 4 21,15 2 33,63 1 42,41 TIPO TW (A) 15 20 25 30 35 46 - Sección Nominal (mm2) Tipo TW (A) 2,5 18 4,0 25 6,0 35 10,0 46 16,0 62 25,0 80 35,0 100 50,0 125
12
¿CÓMO SELECCIONAR CORRECTAMENTE AL INTERRUPTOR TERMOMAGNÉTICO?
Calibre (AWG) mm2 Tipo TW (60ºC) 14 2,08 15 Calibre (AWG) mm2 Tipo TW (60 ºC) 12 3,31 20 2x16A 2x20A Sección Nominal del Conductor (mm2.) Tipo TW (60 ºC) 2,5 18 Sección Nominal del Conductor (mm2.) Tipo TW (60 ºC) 4 25
13
INTERRUPTORES DIFERENCIALES
CAPÍTULO II INTERRUPTORES DIFERENCIALES
15

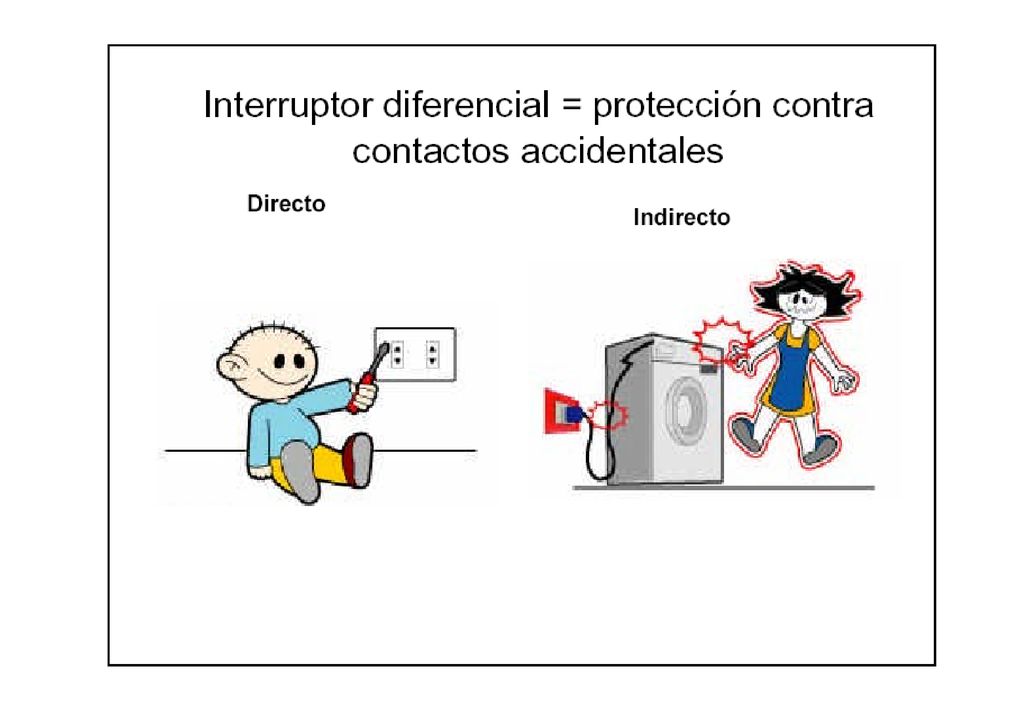

INTERRUPTOR DIFERENCIAL

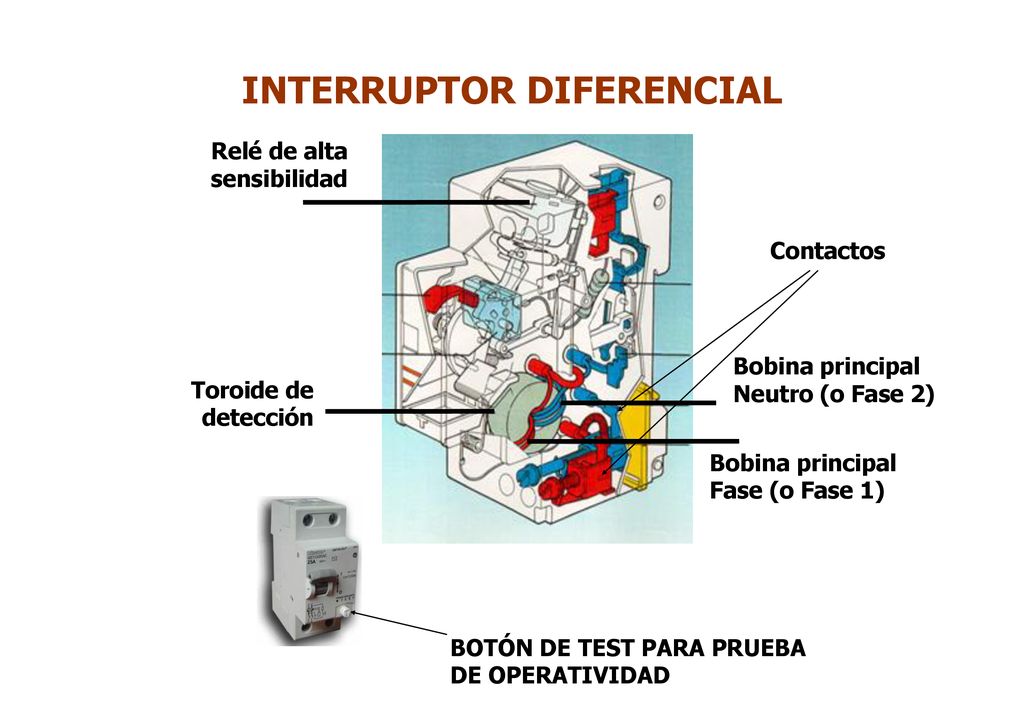

Relé de alta sensibilidad Toroide de detección Contactos Bobina principal Neutro (o Fase 2) Fase (o Fase 1) BOTÓN DE TEST PARA PRUEBA DE OPERATIVIDAD
16
CARACTERÍSTICAS PRINCIPALES

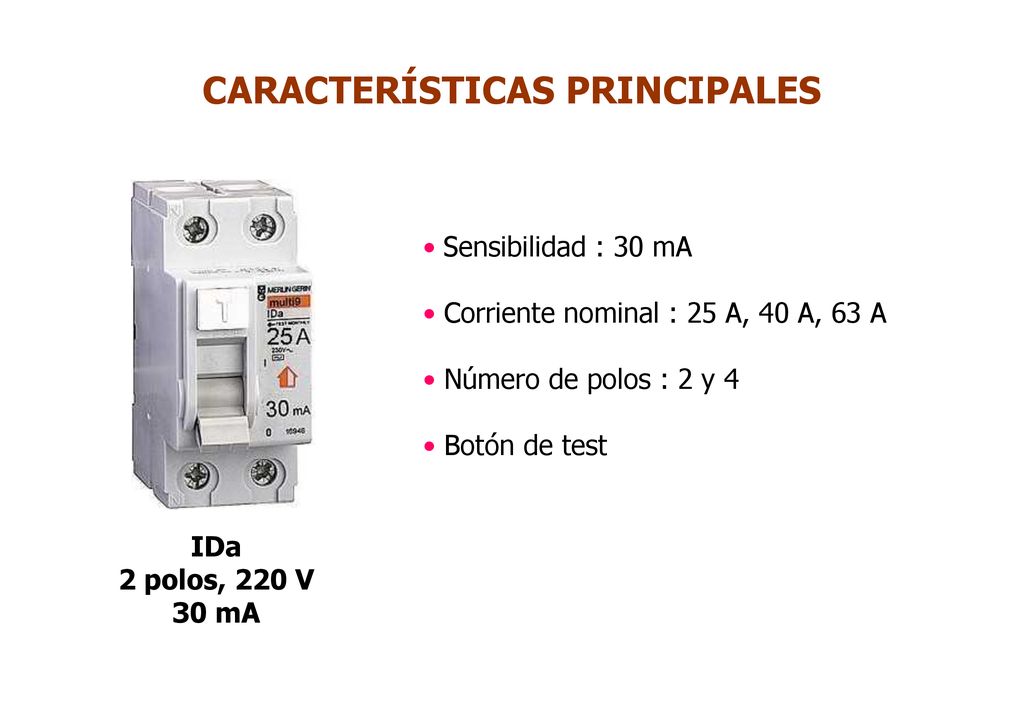

Sensibilidad : 30 mA Corriente nominal : 25 A, 40 A, 63 A Número de polos : 2 y 4 Botón de test IDa 2 polos, 220 V 30 mA
17
CURVAS CARACTERÍSTICAS

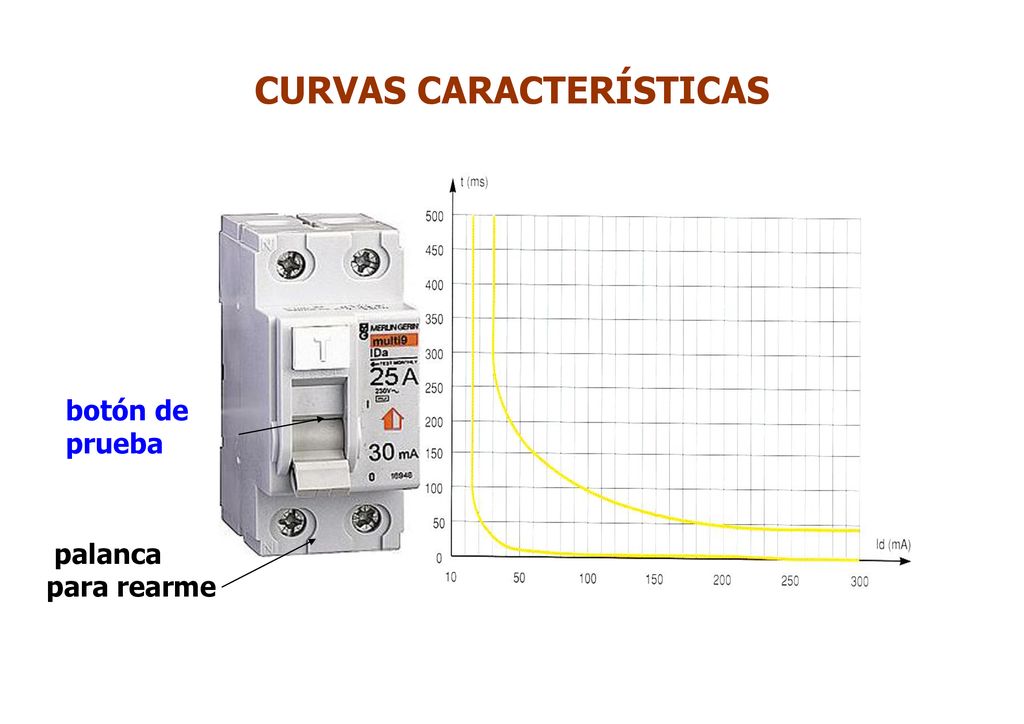

botón de prueba palanca para rearme
18

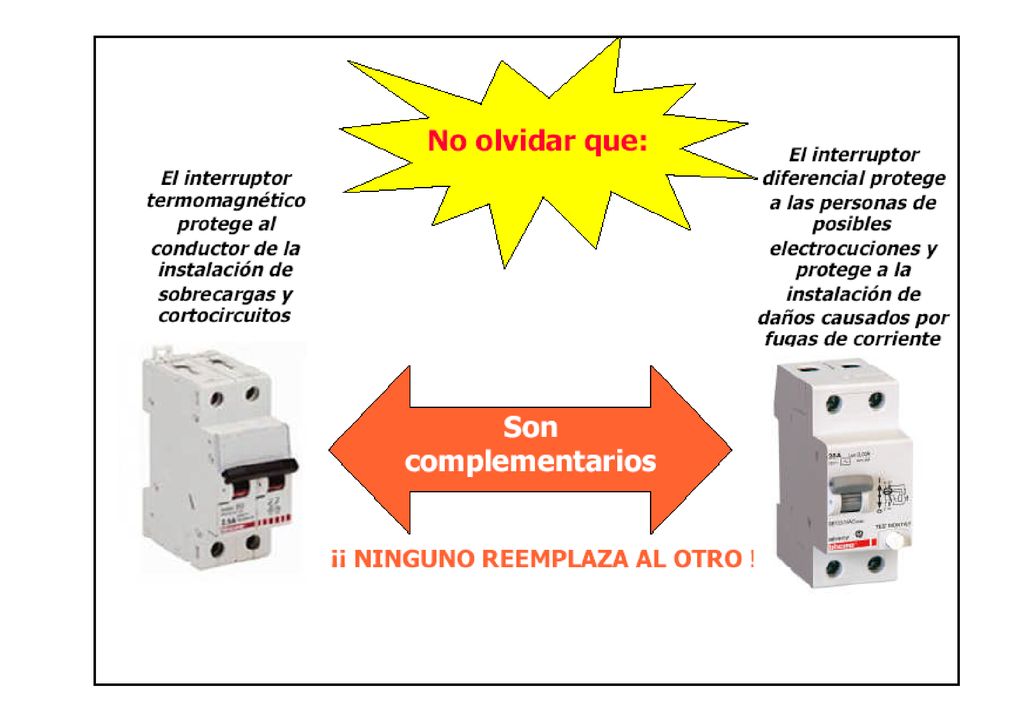

INTERRUPTOR DIFERENCIAL

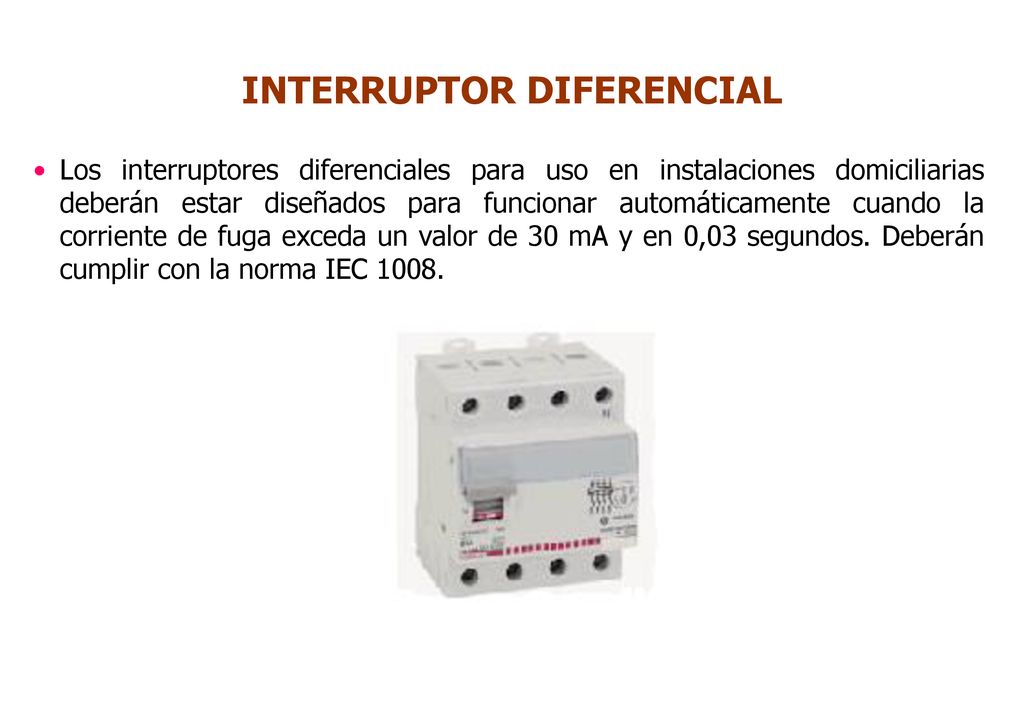

Los interruptores diferenciales para uso en instalaciones domiciliarias deberán estar diseñados para funcionar automáticamente cuando la corriente de fuga exceda un valor de 30 mA y en 0,03 segundos. Deberán cumplir con la norma IEC 1008.
19
UBICACIÓN DE LOS DIFERENCIALES EN VIVIENDAS

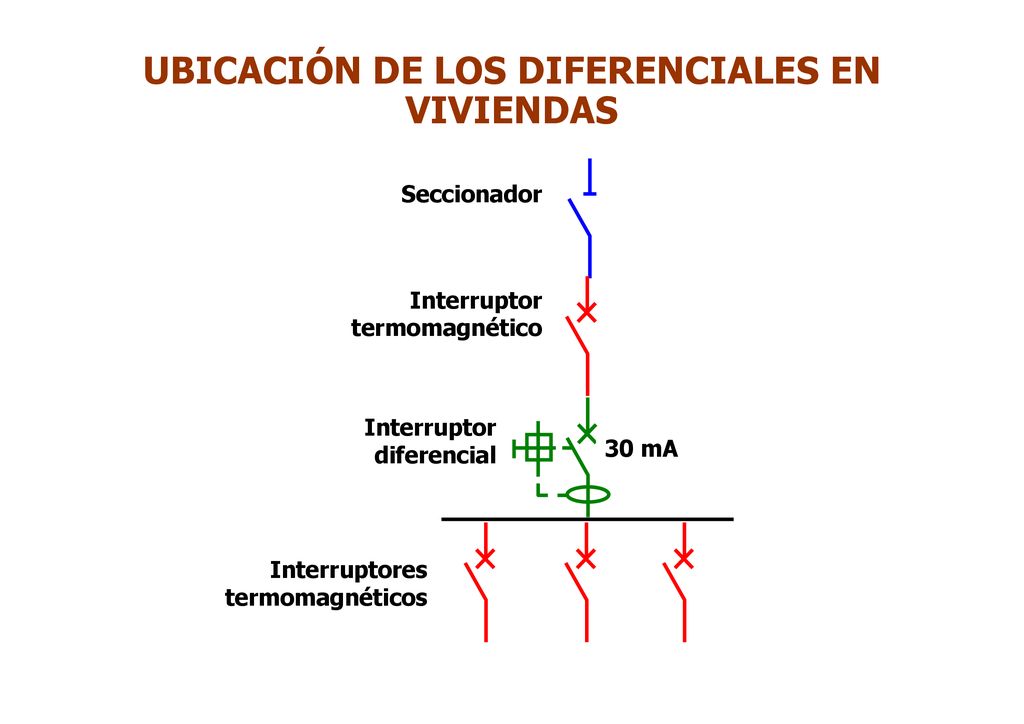

Seccionador Interruptor termomagnético Interruptor diferencial Interruptores termomagnéticos 30 mA
20
UBICACIÓN DE LOS DIFERENCIALES EN VIVIENDAS

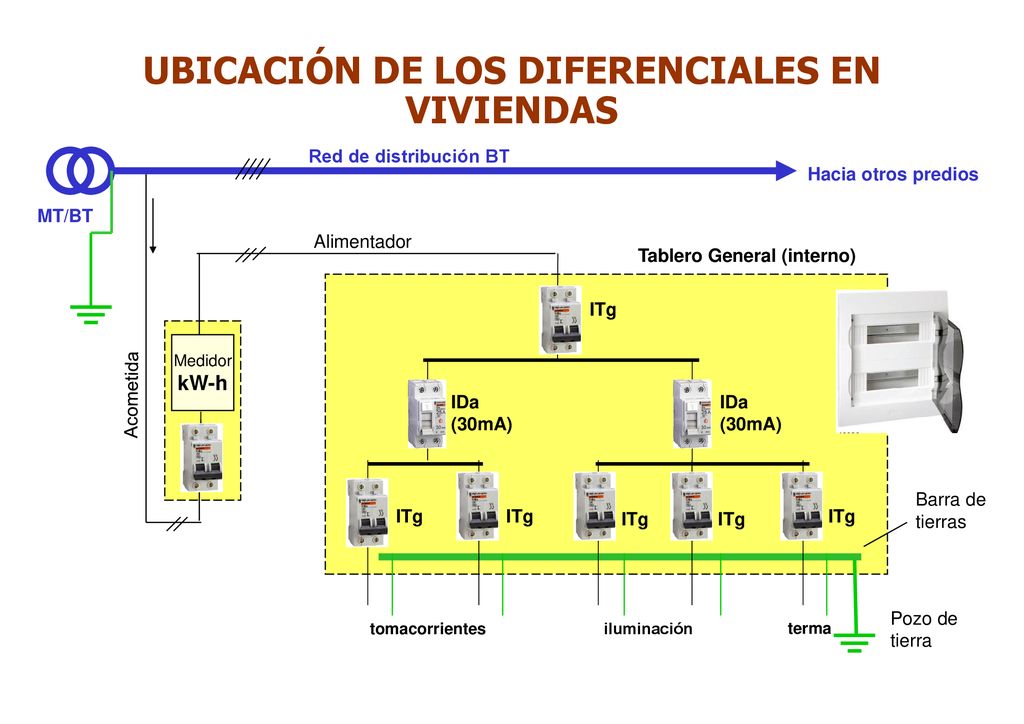

ID (30mA) Tablero General (interno) Alimentador Pozo de tierra Barra de tierras Red de distribución BT MT/BT Acometida Hacia otros predios Medidor kW-h ITg
21
UBICACIÓN DE LOS DIFERENCIALES EN VIVIENDAS

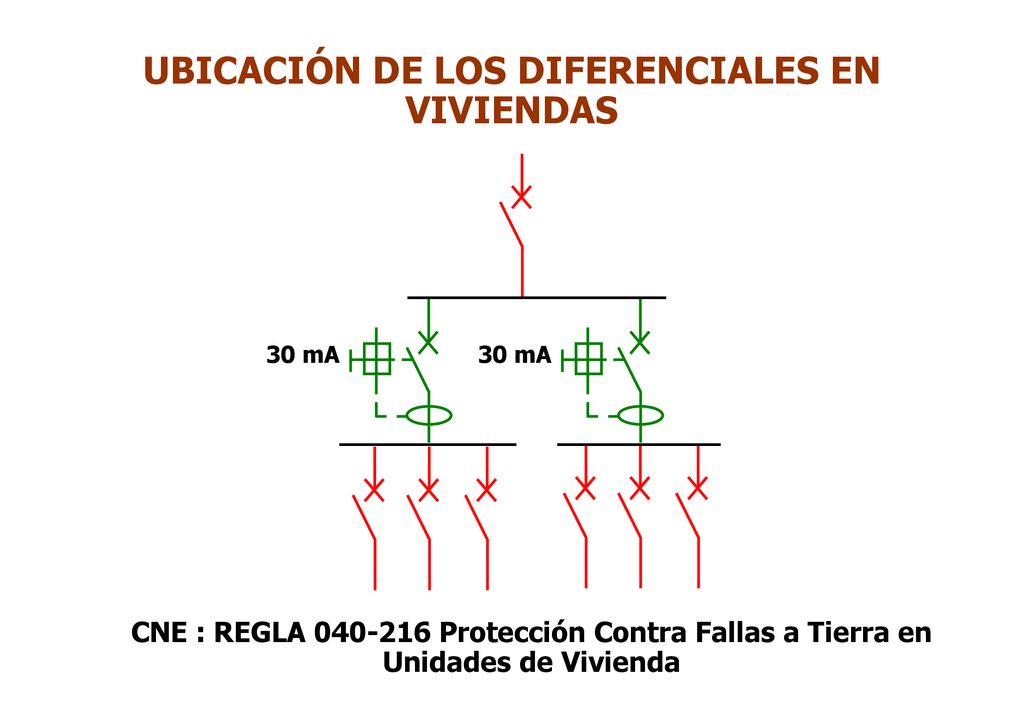

30 mA CNE : REGLA Protección Contra Fallas a Tierra en Unidades de Vivienda
22
UBICACIÓN DE LOS DIFERENCIALES EN VIVIENDAS

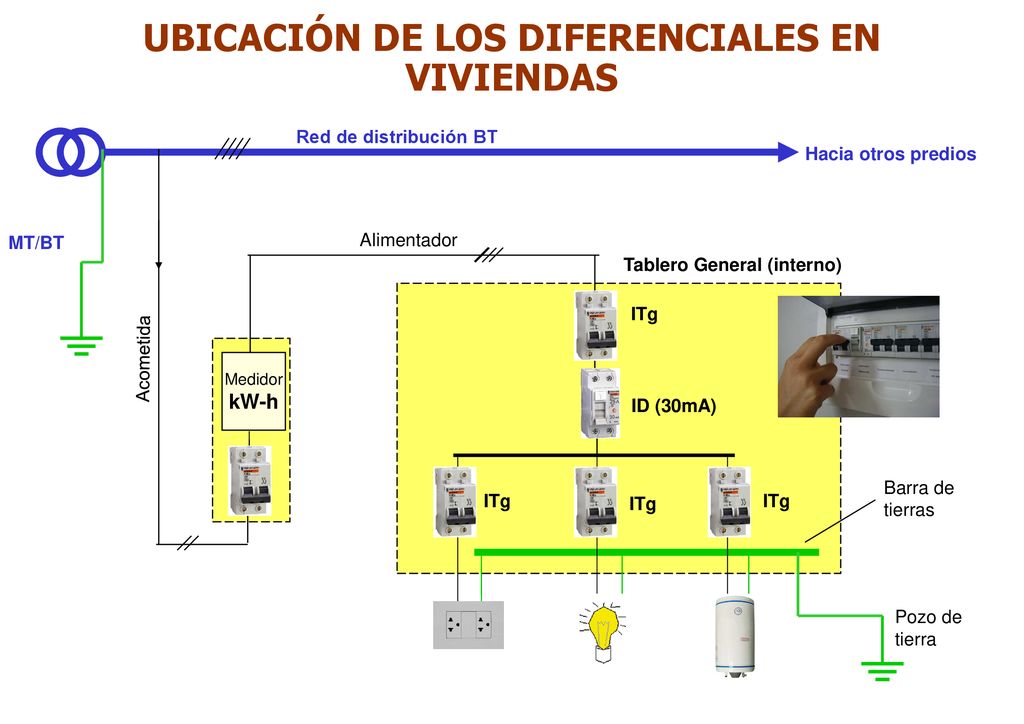

Medidor kW-h ITg tomacorrientes iluminación terma Acometida IDa (30mA) Alimentador Tablero General (interno) Barra de tierras Pozo de tierra Red de distribución BT MT/BT Hacia otros predios
23
SELECCIÓN DEL TABLERO GENERAL DE DISTRIBUCIÓN
CAPÍTULO III SELECCIÓN DEL TABLERO GENERAL DE DISTRIBUCIÓN
25

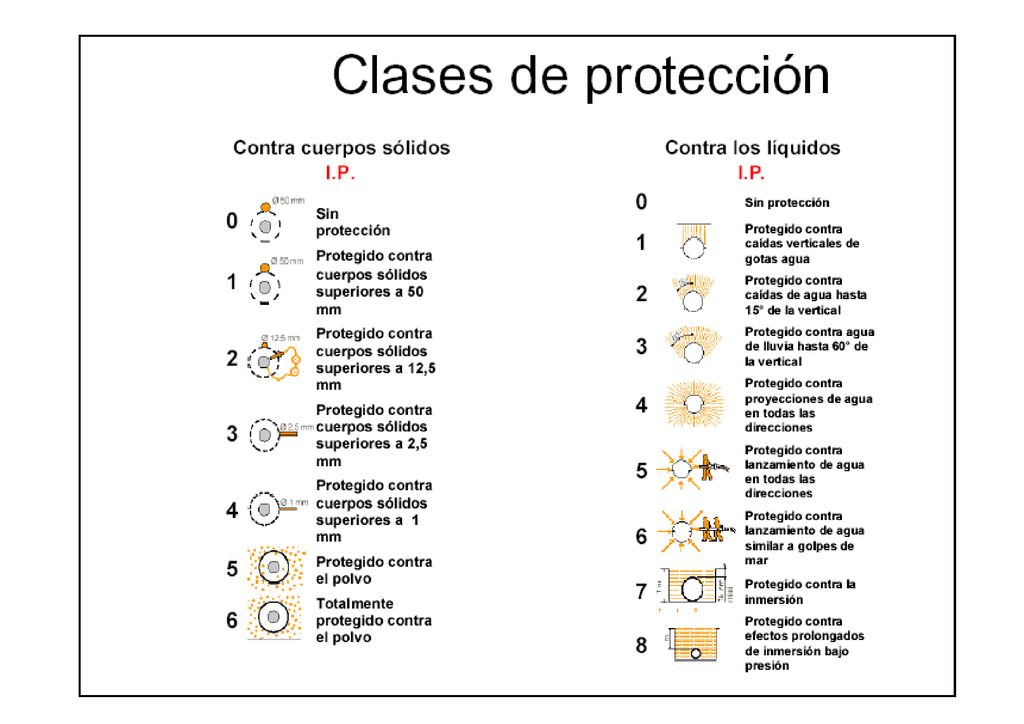

TIPOS DE TABLEROS DE DISTRIBUCIÓN

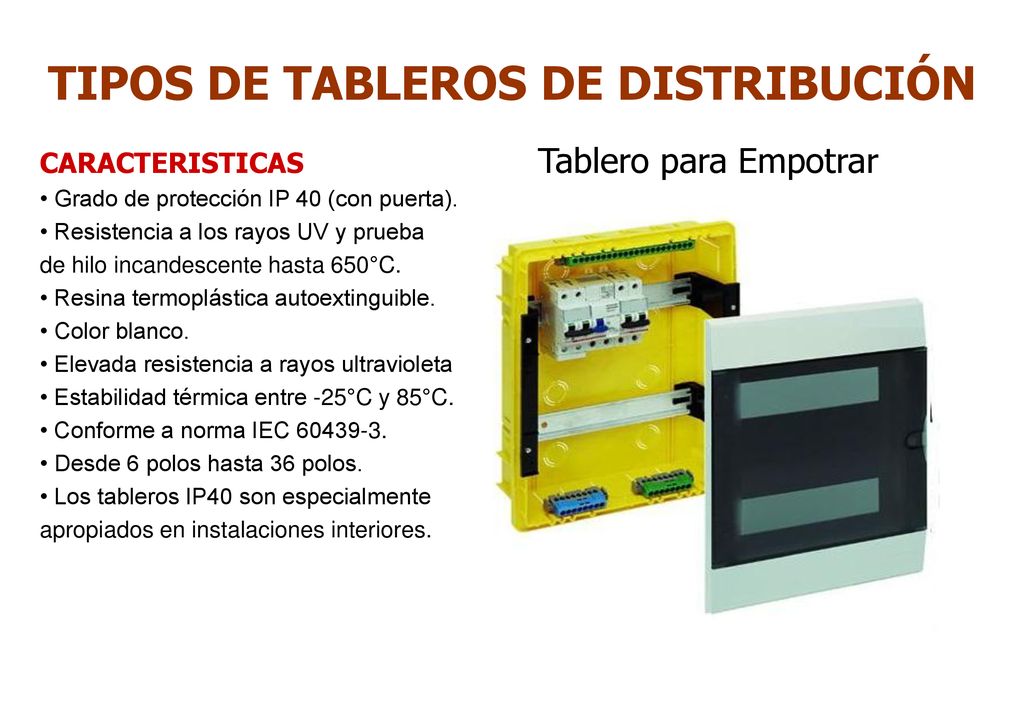

Tablero para Empotrar CARACTERISTICAS • Grado de protección IP 40 (con puerta). • Resistencia a los rayos UV y prueba de hilo incandescente hasta 650°C. • Resina termoplástica autoextinguible. • Color blanco. • Elevada resistencia a rayos ultravioleta • Estabilidad térmica entre -25°C y 85°C. • Conforme a norma IEC • Desde 6 polos hasta 36 polos. • Los tableros IP40 son especialmente apropiados en instalaciones interiores.
26
TIPOS DE TABLEROS DE DISTRIBUCIÓN

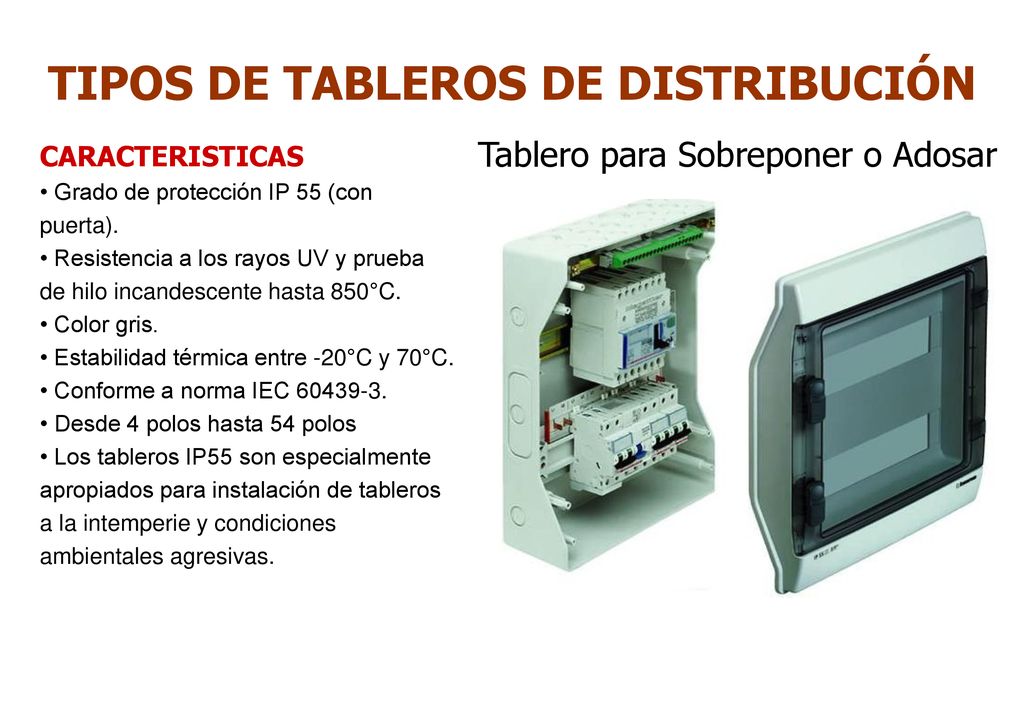

Tablero para Sobreponer o Adosar CARACTERISTICAS • Grado de protección IP 55 (con puerta). • Resistencia a los rayos UV y prueba de hilo incandescente hasta 850°C. • Color gris. • Estabilidad térmica entre -20°C y 70°C. • Conforme a norma IEC • Desde 4 polos hasta 54 polos • Los tableros IP55 son especialmente apropiados para instalación de tableros a la intemperie y condiciones ambientales agresivas.
27
TIPOS DE TABLEROS DE DISTRIBUCIÓN

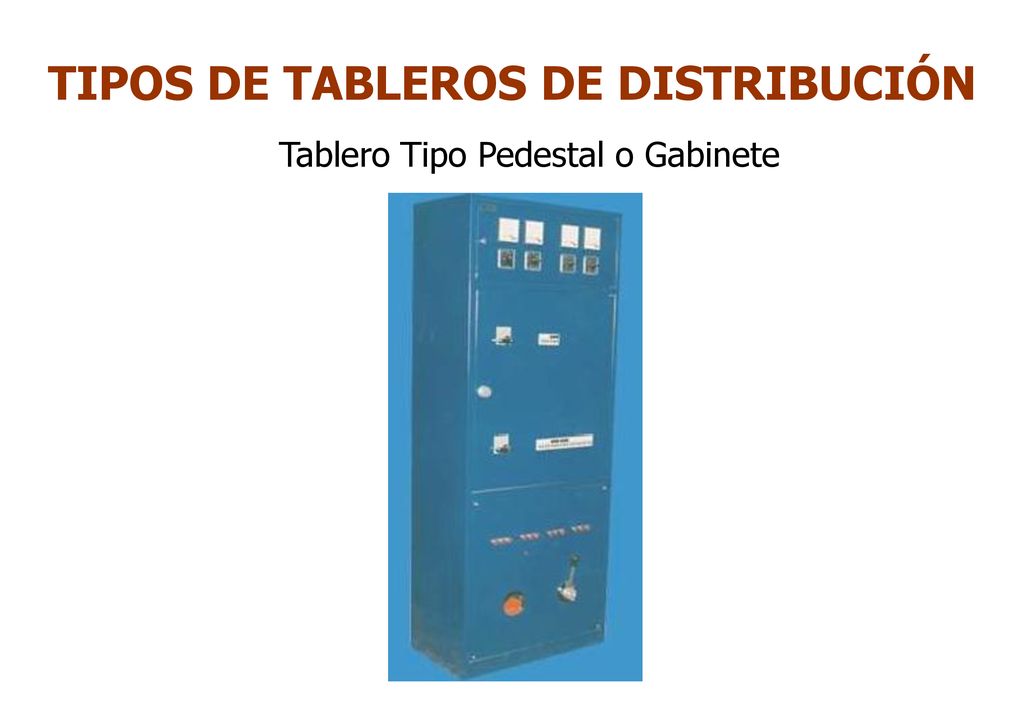

Tablero Tipo Pedestal o Gabinete
28
FUNCIONES DEL TABLERO DE DISTRIBUCIÓN

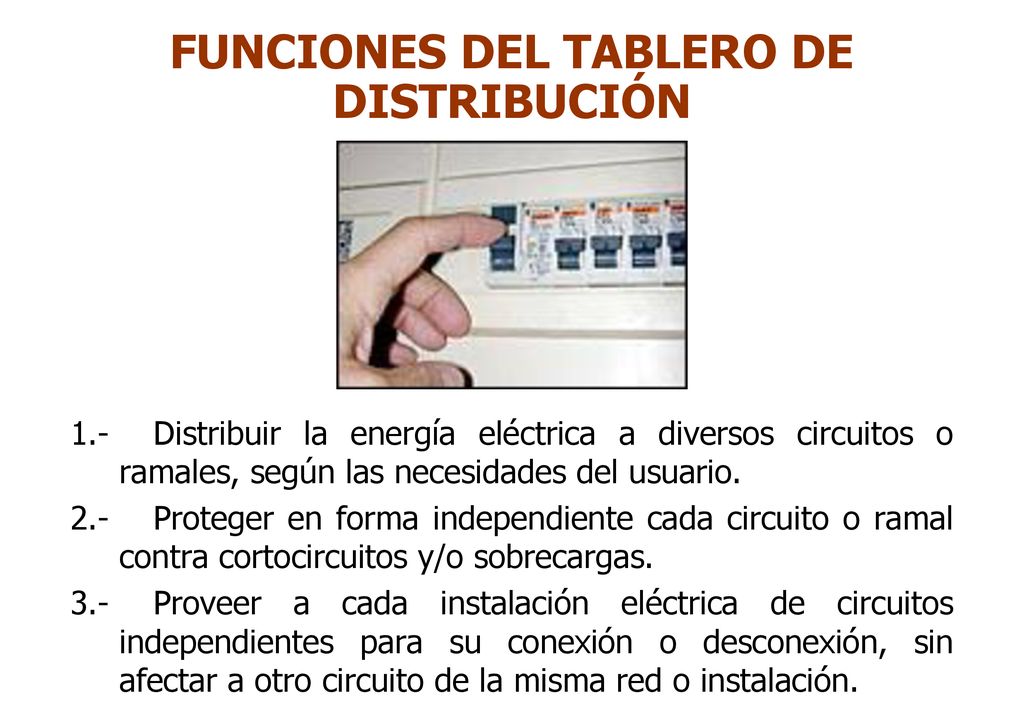

1.- Distribuir la energía eléctrica a diversos circuitos o ramales, según las necesidades del usuario. 2.- Proteger en forma independiente cada circuito o ramal contra cortocircuitos y/o sobrecargas. 3.- Proveer a cada instalación eléctrica de circuitos independientes para su conexión o desconexión, sin afectar a otro circuito de la misma red o instalación.
29

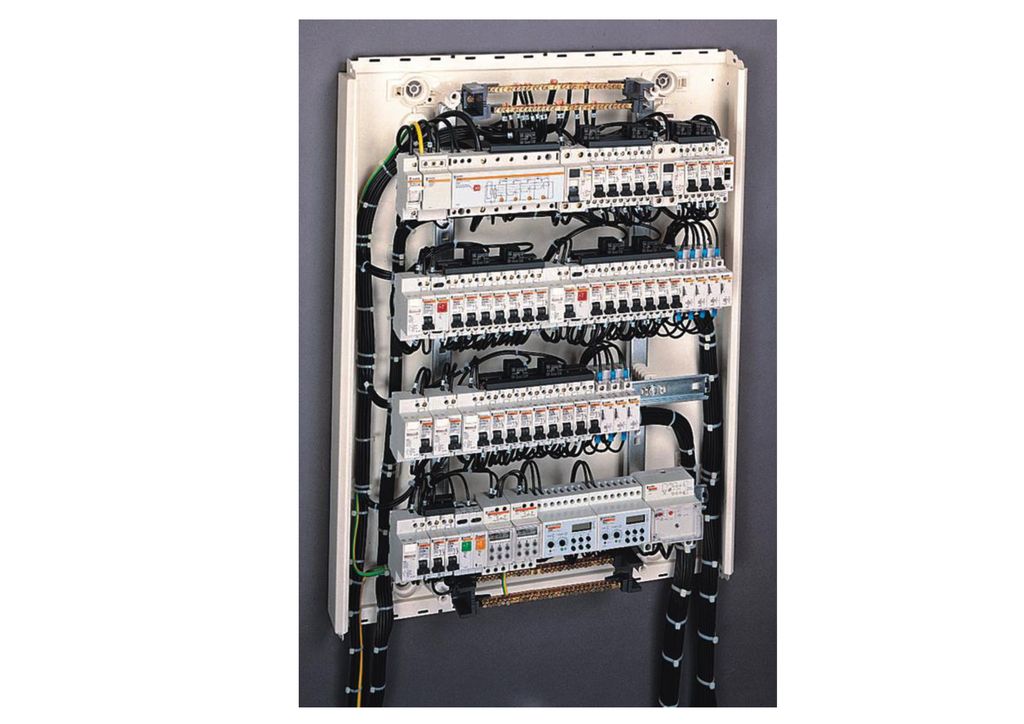

ELEMENTOS QUE COMPONEN EL TABLERO DE DISTRIBUCIÓN

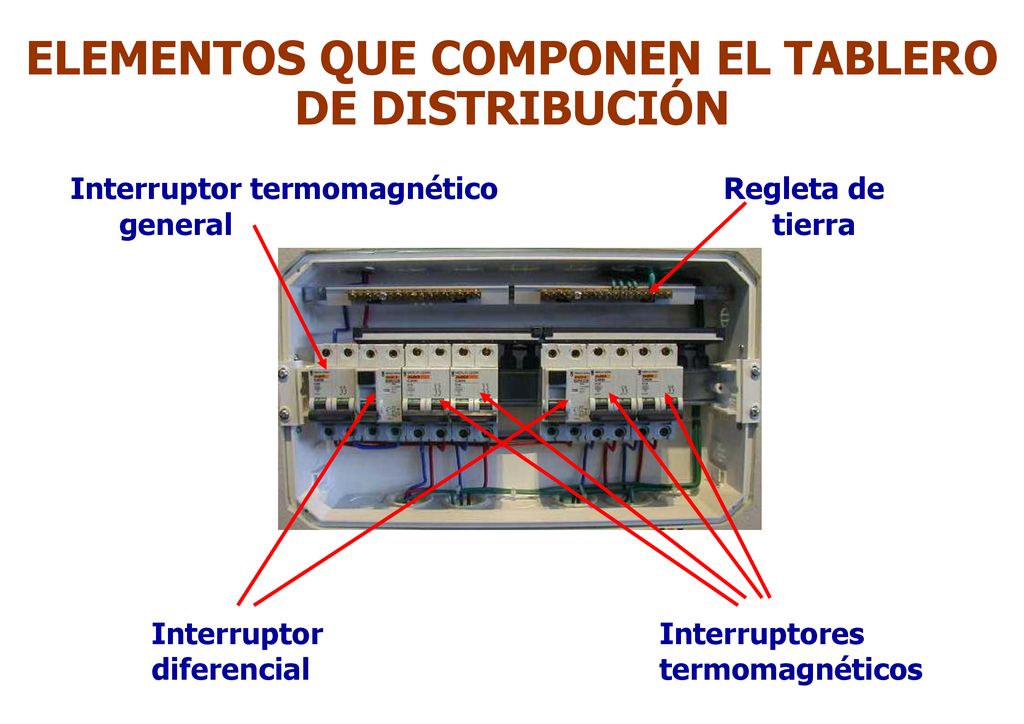

Interruptor termomagnético general Interruptor diferencial Interruptores termomagnéticos Regleta de tierra
30
CONEXIÓN DE LOS DISPOSITIVOS DE PROTECCIÓN
Tablero de distribución C1, C2, … C6: conductor de protección a tierra de cada uno de los circuitos derivados.
31

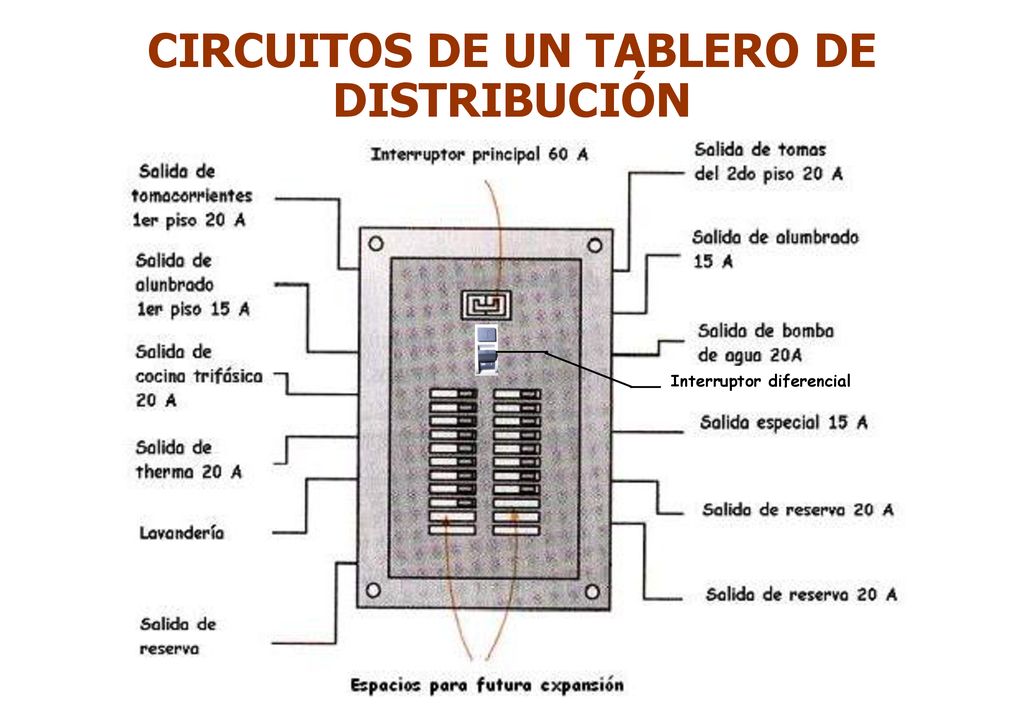

CIRCUITOS DE UN TABLERO DE DISTRIBUCIÓN
Interruptor diferencial
33
IDENTIFICACION DE TABLEROS

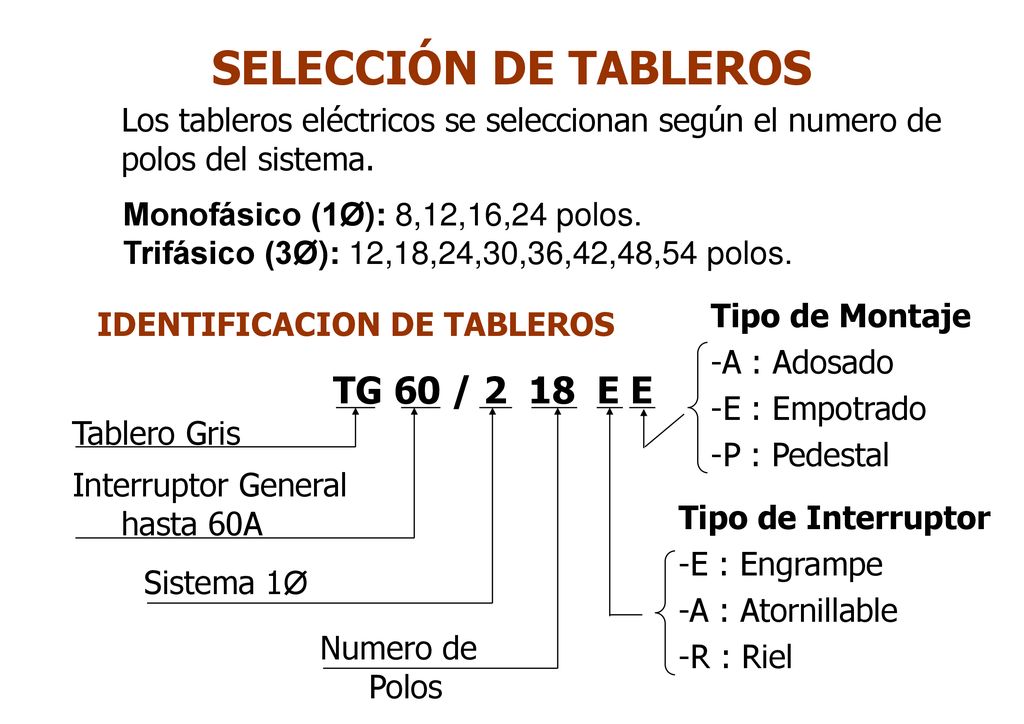

SELECCIÓN DE TABLEROS Los tableros eléctricos se seleccionan según el numero de polos del sistema. Monofásico (1Ø): 8,12,16,24 polos. Trifásico (3Ø): 12,18,24,30,36,42,48,54 polos. Tipo de Montaje -A : Adosado -E : Empotrado -P : Pedestal IDENTIFICACION DE TABLEROS TG 60 / E E Tablero Gris Interruptor General hasta 60A Tipo de Interruptor -E : Engrampe -A : Atornillable -R : Riel Sistema 1Ø Numero de Polos
34
DIAGRAMA UNIFILAR EJEMPLO : 1.- TG 50 / 2 18 RE 4.- TG 40 / 2 16 AE

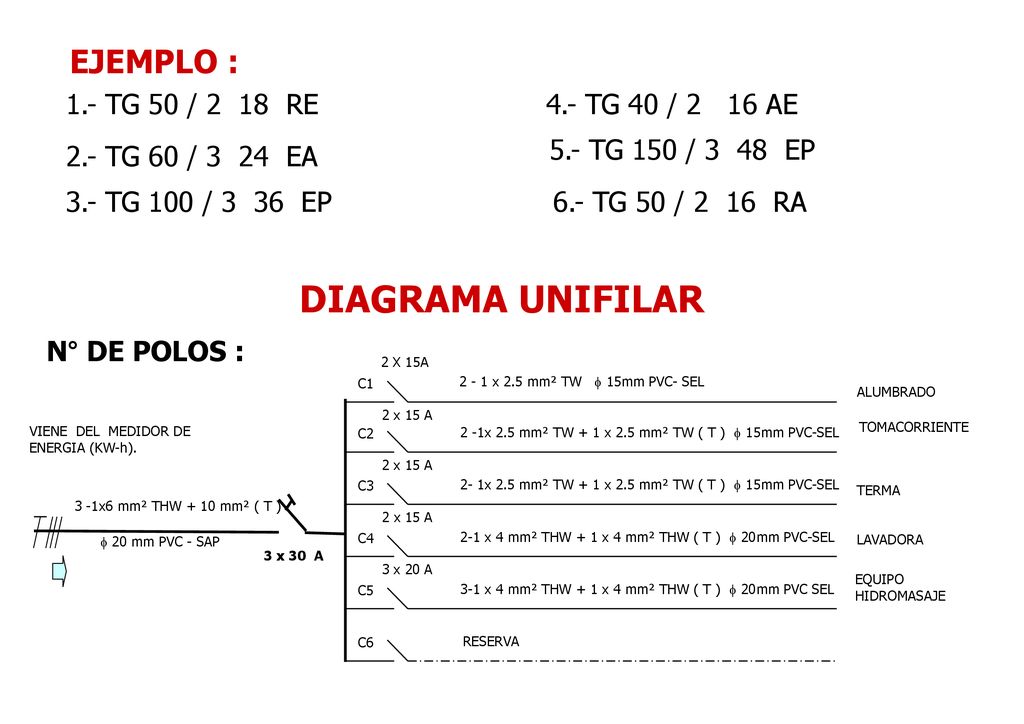

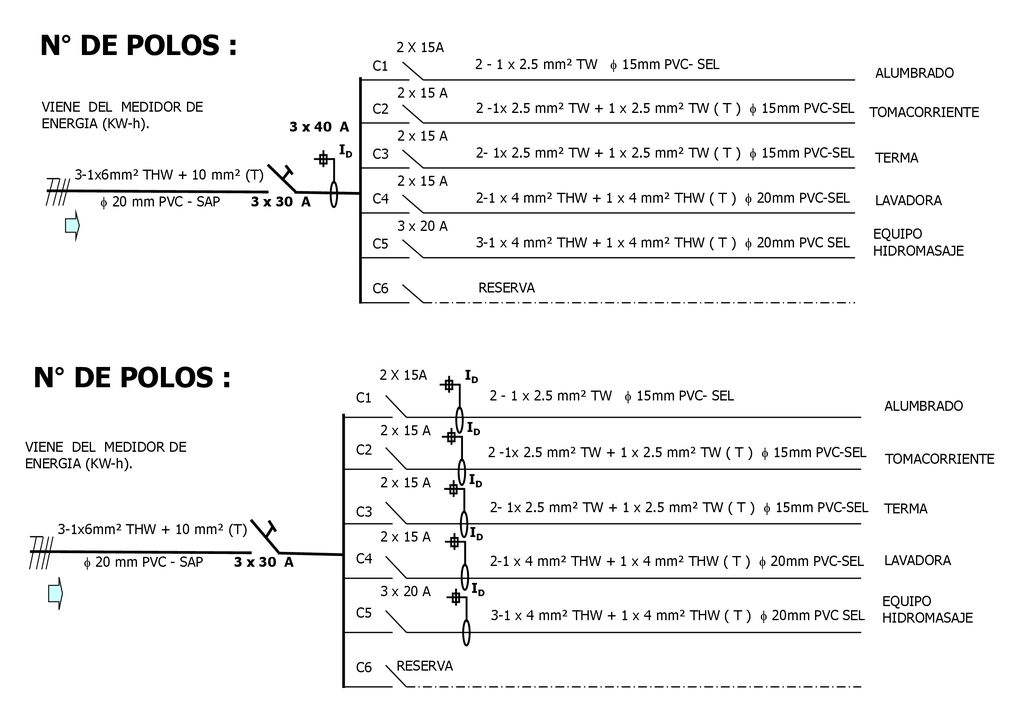

5.- TG 150 / EP 2.- TG 60 / EA 3.- TG 100 / EP 6.- TG 50 / RA DIAGRAMA UNIFILAR N° DE POLOS : 2 x 15 A 2 - 1 x 2.5 mm² TW 15mm PVC- SEL ALUMBRADO C1 2 -1x 2.5 mm² TW + 1 x 2.5 mm² TW ( T ) 15mm PVC-SEL C2 2- 1x 2.5 mm² TW + 1 x 2.5 mm² TW ( T ) 15mm PVC-SEL TERMA C3 3 x 20 A 2-1 x 4 mm² THW + 1 x 4 mm² THW ( T ) 20mm PVC-SEL LAVADORA C4 3-1 x 4 mm² THW + 1 x 4 mm² THW ( T ) 20mm PVC SEL EQUIPO HIDROMASAJE C5 RESERVA C6 3 -1x6 mm² THW + 10 mm² ( T ) 20 mm PVC - SAP 3 x 30 A VIENE DEL MEDIDOR DE ENERGIA (KW-h). 2 X 15A TOMACORRIENTE
35
N° DE POLOS : N° DE POLOS : TOMACORRIENTE 2 x 15 A
2 - 1 x 2.5 mm² TW 15mm PVC- SEL ALUMBRADO C1 2 -1x 2.5 mm² TW + 1 x 2.5 mm² TW ( T ) 15mm PVC-SEL C2 2- 1x 2.5 mm² TW + 1 x 2.5 mm² TW ( T ) 15mm PVC-SEL TERMA C3 3 x 20 A 2-1 x 4 mm² THW + 1 x 4 mm² THW ( T ) 20mm PVC-SEL LAVADORA C4 3-1 x 4 mm² THW + 1 x 4 mm² THW ( T ) 20mm PVC SEL EQUIPO HIDROMASAJE C5 RESERVA C6 3-1x6mm² THW + 10 mm² (T) 20 mm PVC - SAP 3 x 30 A VIENE DEL MEDIDOR DE ENERGIA (KW-h). 2 X 15A ID 3 x 40 A N° DE POLOS : C3 ID 2 x 15 A 2 - 1 x 2.5 mm² TW 15mm PVC- SEL ALUMBRADO C1 2 -1x 2.5 mm² TW + 1 x 2.5 mm² TW ( T ) 15mm PVC-SEL C2 TERMA 3 x 20 A 2-1 x 4 mm² THW + 1 x 4 mm² THW ( T ) 20mm PVC-SEL LAVADORA C4 3-1 x 4 mm² THW + 1 x 4 mm² THW ( T ) 20mm PVC SEL EQUIPO HIDROMASAJE C5 RESERVA C6 3-1x6mm² THW + 10 mm² (T) 20 mm PVC - SAP 3 x 30 A VIENE DEL MEDIDOR DE ENERGIA (KW-h). 2 X 15A TOMACORRIENTE 2- 1x 2.5 mm² TW + 1 x 2.5 mm² TW ( T ) 15mm PVC-SEL
36

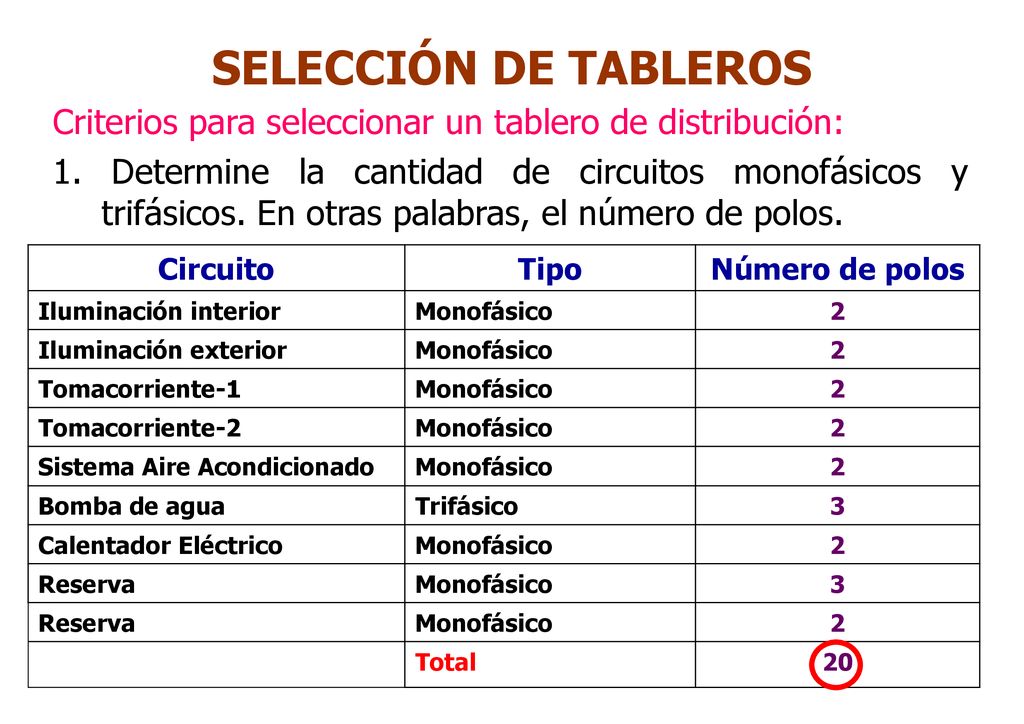

SELECCIÓN DE TABLEROS Criterios para seleccionar un tablero de distribución: 1. Determine la cantidad de circuitos monofásicos y trifásicos. En otras palabras, el número de polos. Circuito Tipo Número de polos Iluminación interior Monofásico 2 Iluminación exterior Tomacorriente-1 Tomacorriente-2 Sistema Aire Acondicionado Bomba de agua Trifásico 3 Calentador Eléctrico Reserva Total 20
