1 MANTENIMIENTO ELECTRONICO E INSTRUMENTAL INDUSTRIAL

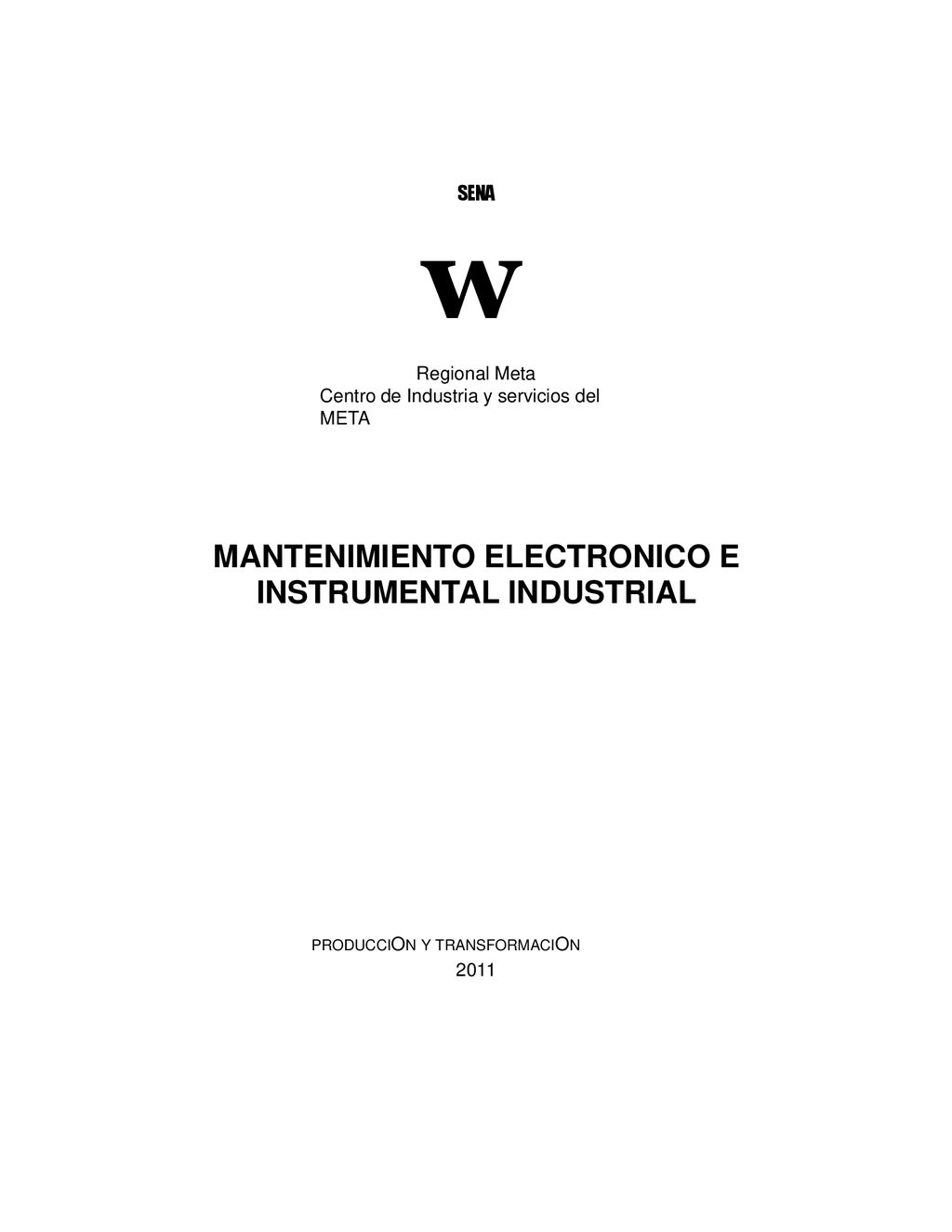

SENA w Regional Meta Centro de Industria y servicios del META MANTENIMIENTO ELECTRONICO E INSTRUMENTAL INDUSTRIAL producciOn y transformaciOn 2011

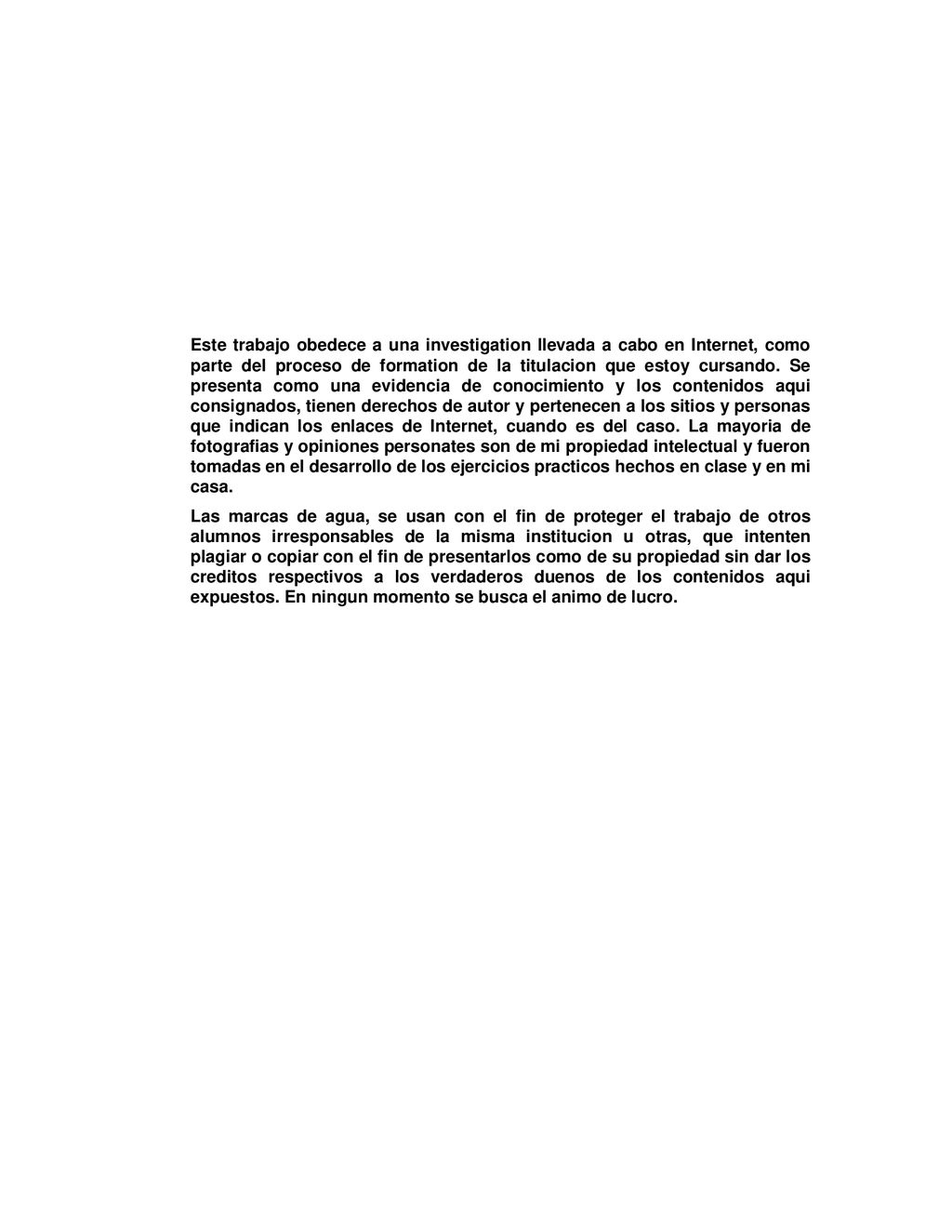

2 Este trabajo obedece a una investigation llevada a cabo en Internet, como parte del proceso de formation de la titulacion que estoy cursando. Se presenta como una evidencia de conocimiento y los contenidos aqui consignados, tienen derechos de autor y pertenecen a los sitios y personas que indican los enlaces de Internet, cuando es del caso. La mayoria de fotografias y opiniones personates son de mi propiedad intelectual y fueron tomadas en el desarrollo de los ejercicios practicos hechos en clase y en mi casa. Las marcas de agua, se usan con el fin de proteger el trabajo de otros alumnos irresponsables de la misma institucion u otras, que intenten plagiar o copiar con el fin de presentarlos como de su propiedad sin dar los creditos respectivos a los verdaderos duenos de los contenidos aqui expuestos. En ningun momento se busca el animo de lucro.

3 MILLER ANDRES DURAN REINA Aprendiz

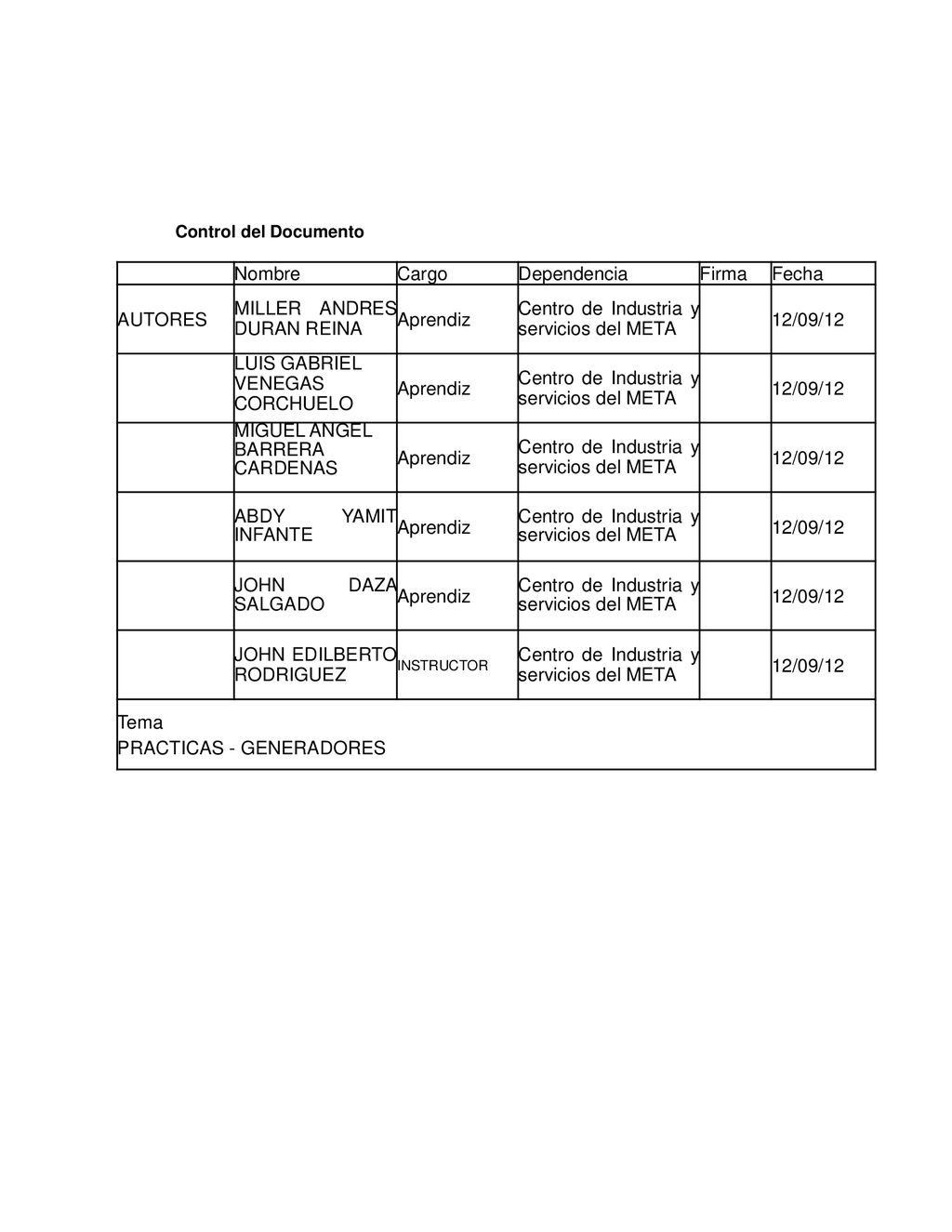

Control del Documento Nombre Cargo Dependencia Firma Fecha AUTORES MILLER ANDRES DURAN REINA Aprendiz Centro de Industria y servicios del META 12/09/12 LUIS GABRIEL VENEGAS CORCHUELO MIGUEL ANGEL BARRERA CARDENAS ABDY YAMIT INFANTE JOHN DAZA SALGADO JOHN EDILBERTO RODRIGUEZ INSTRUCTOR Tema PRACTICAS - GENERADORES

4 INTRODUCCION Un generador electrico es todo dispositivo capaz de mantener una diferencia de Potencial electrico entre dos de sus puntos (llamados polos, terminales o bornes) transformando la energfa mecanica en electrica. Esta transformacion se consigue por la accion de un campo magnetico sobre los conductores electricos dispuestos sobre una armadura (denominada tambien estator). Si se produce mecanicamente un movimiento relativo entre los conductores y el campo, se generara una fuerza electromotriz (F.E.M.). Este sistema esta basado en la ley de Faraday.

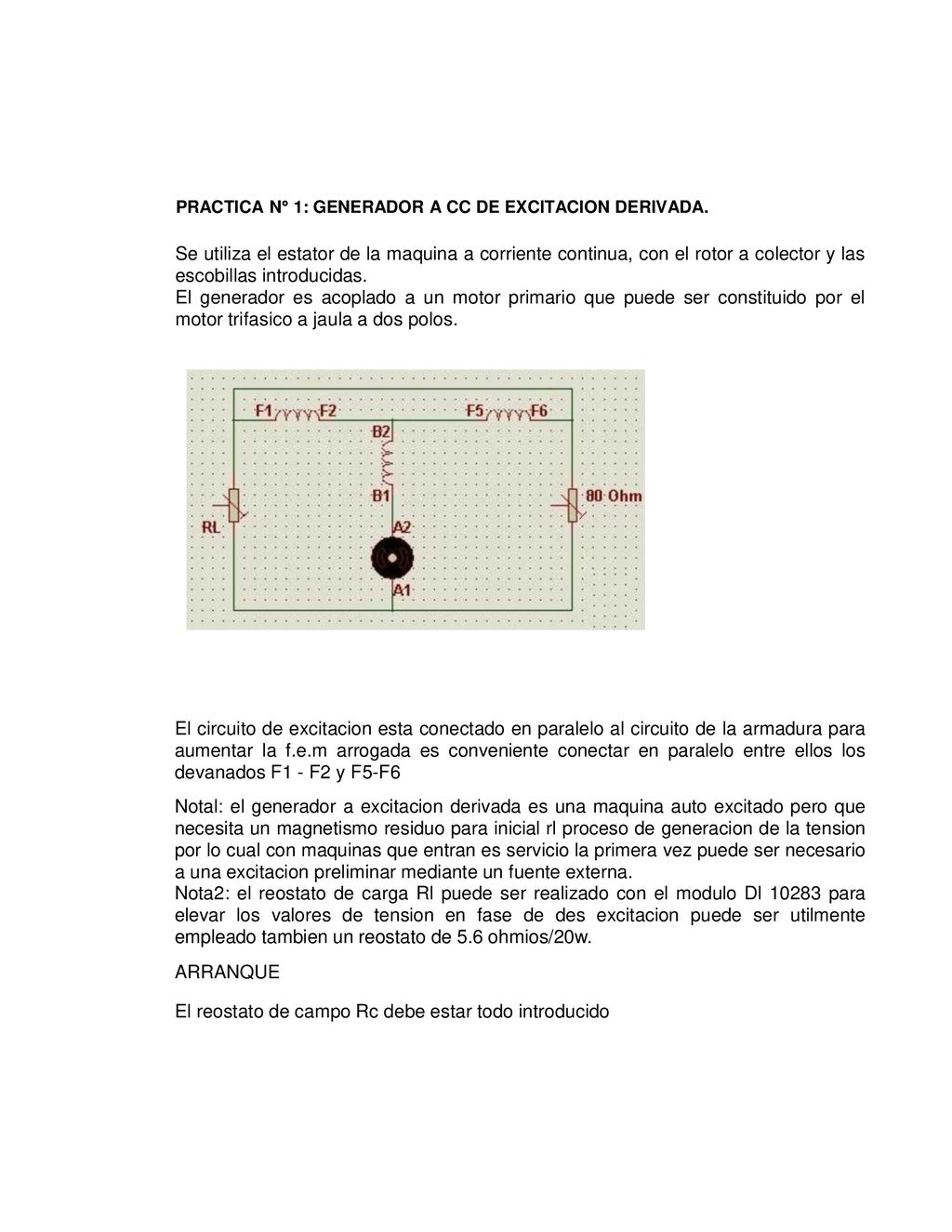

5 El reostato de campo Rc debe estar todo introducido
PRACTICA N° 1: GENERADOR A CC DE EXCITACION DERIVADA. Se utiliza el estator de la maquina a corriente continua, con el rotor a colector y las escobillas introducidas. El generador es acoplado a un motor primario que puede ser constituido por el motor trifasico a jaula a dos polos. El circuito de excitacion esta conectado en paralelo al circuito de la armadura para aumentar la f.e.m arrogada es conveniente conectar en paralelo entre ellos los devanados F1 - F2 y F5-F6 Notal: el generador a excitacion derivada es una maquina auto excitado pero que necesita un magnetismo residuo para inicial rl proceso de generacion de la tension por lo cual con maquinas que entran es servicio la primera vez puede ser necesario a una excitacion preliminar mediante un fuente externa. Nota2: el reostato de carga Rl puede ser realizado con el modulo Dl para elevar los valores de tension en fase de des excitacion puede ser utilmente empleado tambien un reostato de 5.6 ohmios/20w. ARRANQUE El reostato de campo Rc debe estar todo introducido

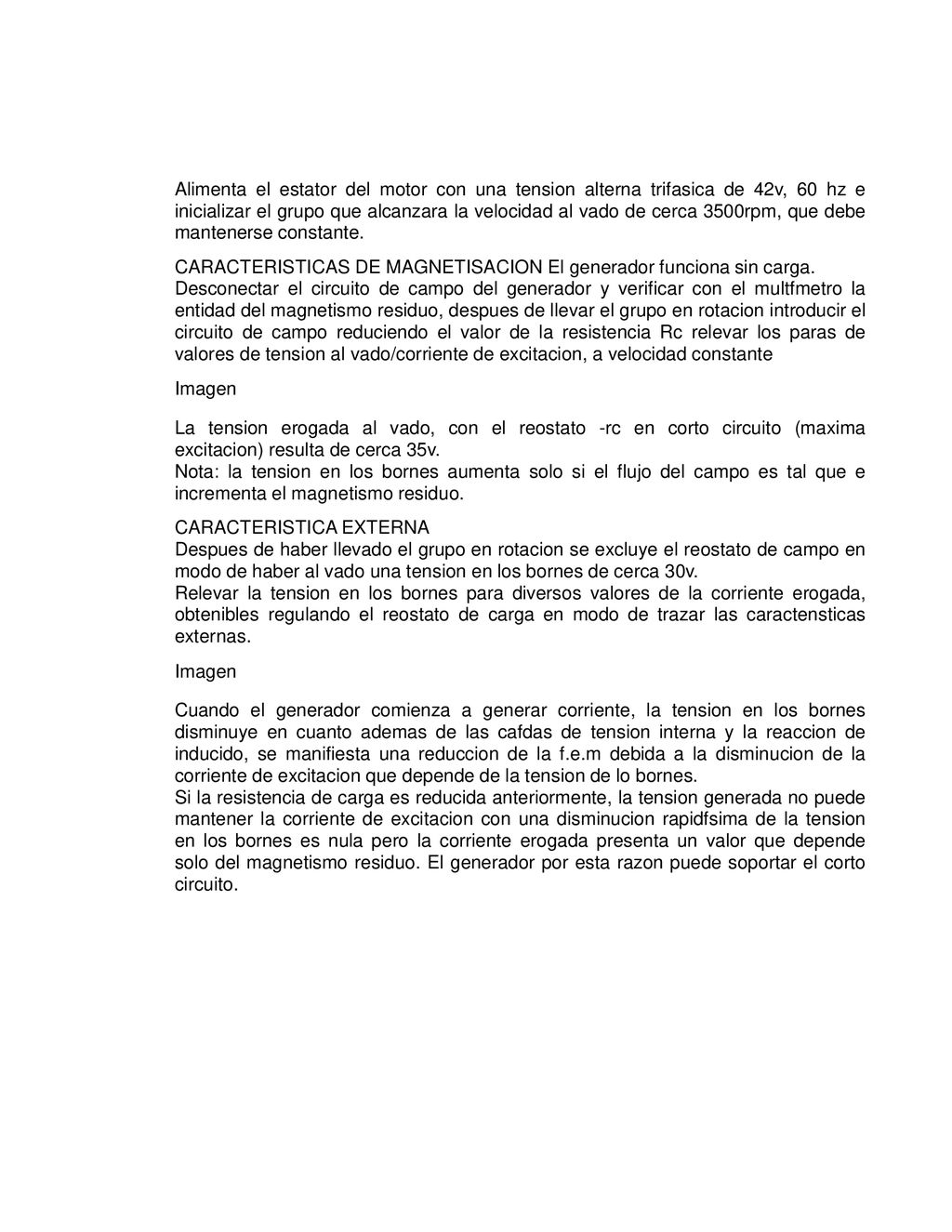

6 Alimenta el estator del motor con una tension alterna trifasica de 42v, 60 hz e inicializar el grupo que alcanzara la velocidad al vado de cerca 3500rpm, que debe mantenerse constante. CARACTERISTICAS DE MAGNETISACION El generador funciona sin carga. Desconectar el circuito de campo del generador y verificar con el multfmetro la entidad del magnetismo residuo, despues de llevar el grupo en rotacion introducir el circuito de campo reduciendo el valor de la resistencia Rc relevar los paras de valores de tension al vado/corriente de excitacion, a velocidad constante Imagen La tension erogada al vado, con el reostato -rc en corto circuito (maxima excitacion) resulta de cerca 35v. Nota: la tension en los bornes aumenta solo si el flujo del campo es tal que e incrementa el magnetismo residuo. CARACTERISTICA EXTERNA Despues de haber llevado el grupo en rotacion se excluye el reostato de campo en modo de haber al vado una tension en los bornes de cerca 30v. Relevar la tension en los bornes para diversos valores de la corriente erogada, obtenibles regulando el reostato de carga en modo de trazar las caractensticas externas. Cuando el generador comienza a generar corriente, la tension en los bornes disminuye en cuanto ademas de las cafdas de tension interna y la reaccion de inducido, se manifiesta una reduccion de la f.e.m debida a la disminucion de la corriente de excitacion que depende de la tension de lo bornes. Si la resistencia de carga es reducida anteriormente, la tension generada no puede mantener la corriente de excitacion con una disminucion rapidfsima de la tension en los bornes es nula pero la corriente erogada presenta un valor que depende solo del magnetismo residuo. El generador por esta razon puede soportar el corto circuito.

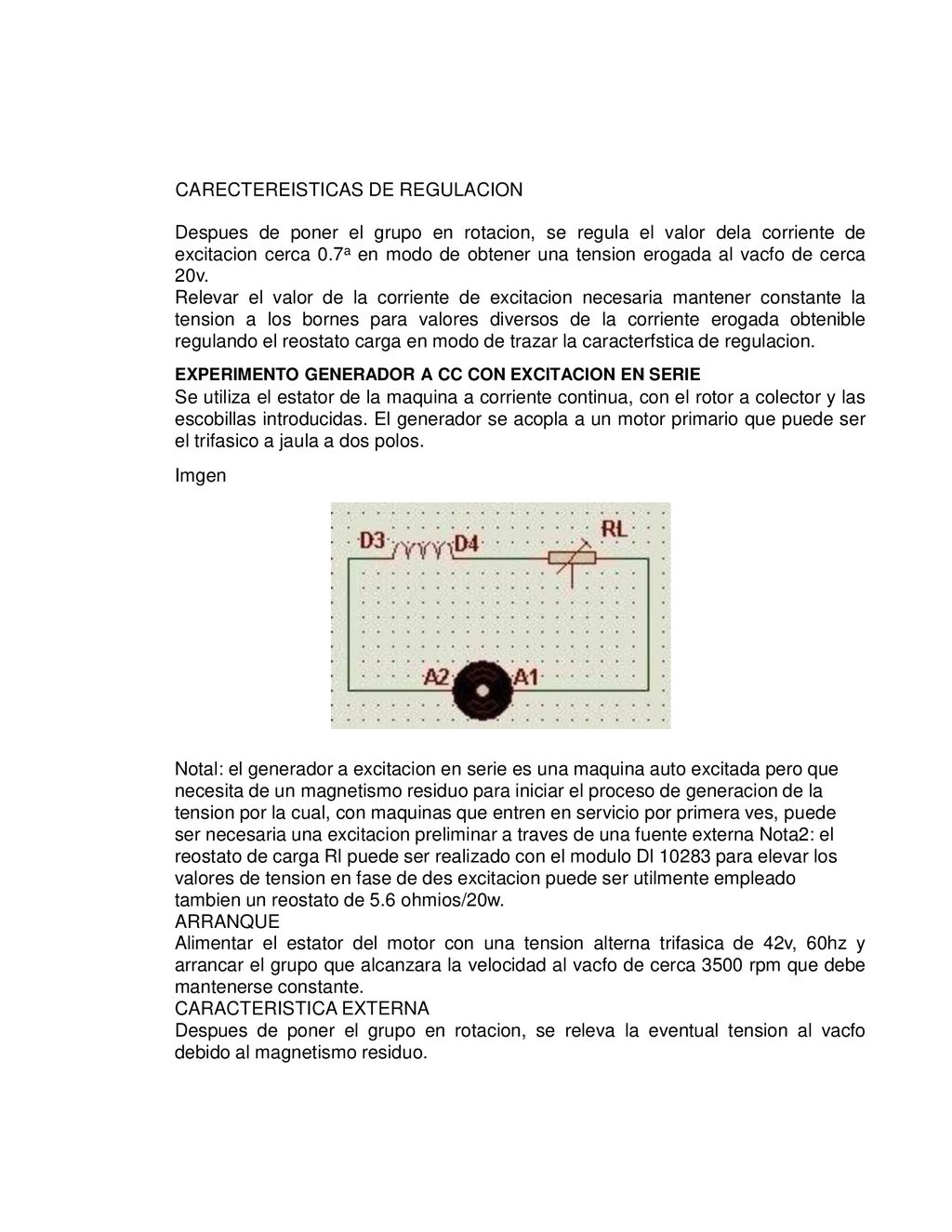

7 CARECTEREISTICAS DE REGULACION
Despues de poner el grupo en rotacion, se regula el valor dela corriente de excitacion cerca 0.7a en modo de obtener una tension erogada al vacfo de cerca 20v. Relevar el valor de la corriente de excitacion necesaria mantener constante la tension a los bornes para valores diversos de la corriente erogada obtenible regulando el reostato carga en modo de trazar la caracterfstica de regulacion. EXPERIMENTO GENERADOR A CC CON EXCITACION EN SERIE Se utiliza el estator de la maquina a corriente continua, con el rotor a colector y las escobillas introducidas. El generador se acopla a un motor primario que puede ser el trifasico a jaula a dos polos. Imgen Notal: el generador a excitacion en serie es una maquina auto excitada pero que necesita de un magnetismo residuo para iniciar el proceso de generacion de la tension por la cual, con maquinas que entren en servicio por primera ves, puede ser necesaria una excitacion preliminar a traves de una fuente externa Nota2: el reostato de carga Rl puede ser realizado con el modulo Dl para elevar los valores de tension en fase de des excitacion puede ser utilmente empleado tambien un reostato de 5.6 ohmios/20w. ARRANQUE Alimentar el estator del motor con una tension alterna trifasica de 42v, 60hz y arrancar el grupo que alcanzara la velocidad al vacfo de cerca 3500 rpm que debe mantenerse constante. CARACTERISTICA EXTERNA Despues de poner el grupo en rotacion, se releva la eventual tension al vacfo debido al magnetismo residuo.

8 El generador es cargado con la resistencia maxima de carga posible y por lo tanto se reduce el valor hasta que no se nota una busca indicacion de los instrumentos, que indican que el generador resulta excitado Nota: la tension de los bornes aumenta solo si el flujo de campo es tal que incrementa el magnetismo residuo Por lo tanto se hace variar la corriente erogada y se relevan lo pares de valores de tension en los bornes/corriente erogada par atrasar las caracterfsticas externas. Para bajos valores de corriente el circuito magnetico no esta todavfa saturado por lo cual un pequeno aumento de corriente, produce un fuerte aumento del flujo inductor genera una f.e.m. elevada y por lo tanto un rapido aumento de la tension en que los bornes (las cafdas de que tension y la reaccion de inducido presenta valores inferiores al aumento de la f.e.m) A valores de corriente medio el flujo inductivo y por lo tanto la f.e.m aumentan menos rapidamente mientras crece la cafda de tension por un periodo la tension resulta constante si estas variaciones tienden a compensarse. EXPERIMENTO 28: GENERADOR CC A EXCITACION COMPUESTA Se utiliza el estator de la maquina a corriente continua, con el rotor a colector y las escobillas activadas. El generador se acopla a un motor primario que puede ser motor trifasico a jaula a dos polos (ver experimento 14) El generador a excitacion compuesta utiliza el devanado de excitacion en serie y en paralelo.

9 En el funcionamiento bajo carga el devanado en serie compensa los efectos de la reaccion de armadura y las cafdas de tension, mientras que el de paralelo puede ser conectado a los bornes de salida (derivacion larga) o sino, es el caso mas comun, a los de armadura (derivacion corta). NOTA 1. El generador a excitacion compuesta es una maquina autoexitada pero que necesita de magnetismo residuo para iniciar el proceso de generacion de la tension por lo cual, con maquinas que entren en servicio por primera vez, puede ser necesaria una excitacion preliminar mediante una fuente externa. NOTA 2: El reostato de carga Rl puede ser realizado con el modulo DL (ver experimento 25) 7.5 a GENERADOR CON EXCITACION COMPUESTA ADITIVA Los devanados de excitacion en serie (D1-D2) y derivada (F1-F2 en paralelo a F5 - F6 para aumentar la f.e.m generada) estan conectadas en forma que su efecto se sume. imAgenes Alimentar el estator del motor con una tension alterna de 42V, 60 Hz y activar el grupo el cual alcanzara al vacfo la velocidad de cerca 3500 rpm que debe mantenerse constante. Eventualmente relevar la tension al vacfo debido al magnetismo residuo.

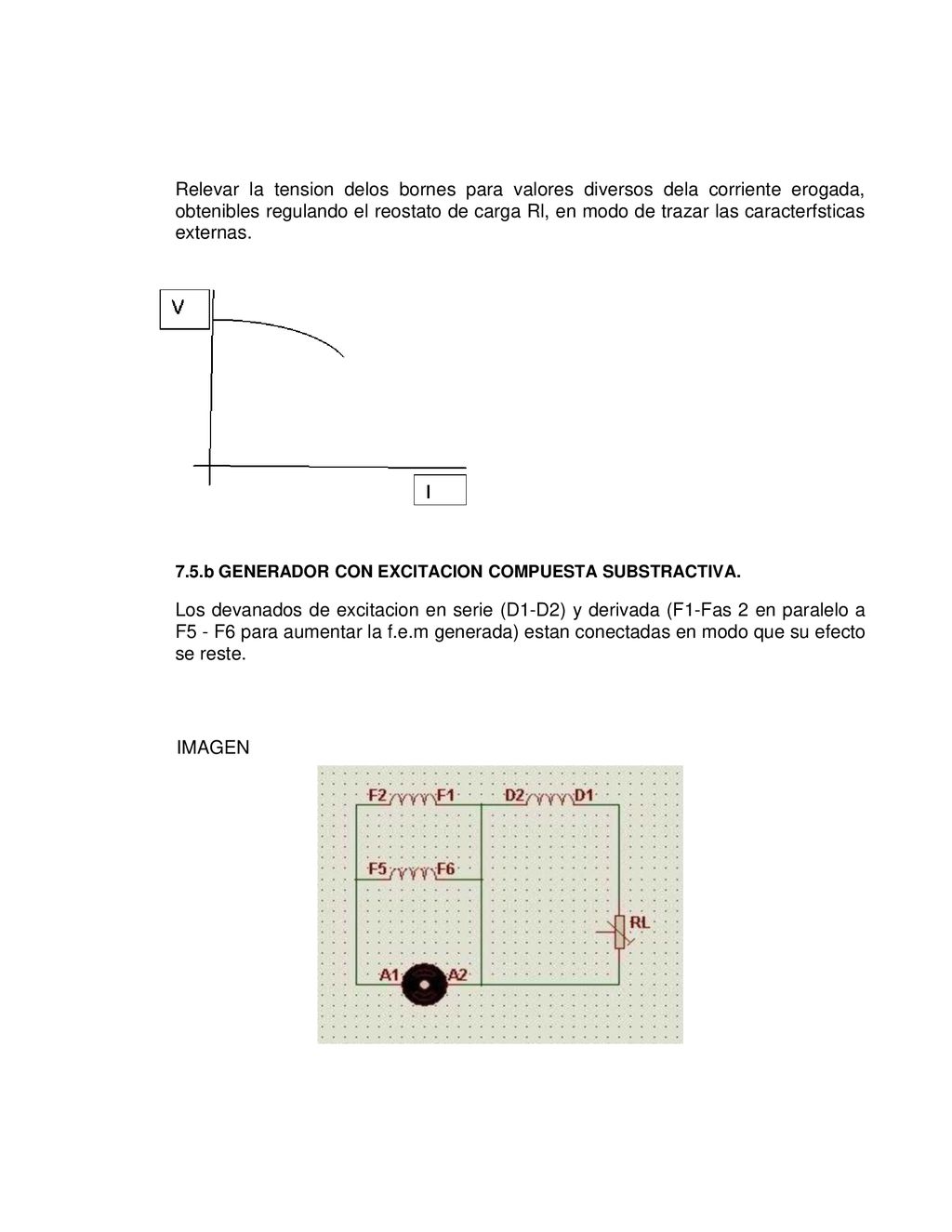

10 Relevar la tension delos bornes para valores diversos dela corriente erogada, obtenibles regulando el reostato de carga Rl, en modo de trazar las caracterfsticas externas. 7.5.b GENERADOR CON EXCITACION COMPUESTA SUBSTRACTIVA. Los devanados de excitacion en serie (D1-D2) y derivada (F1-Fas 2 en paralelo a F5 - F6 para aumentar la f.e.m generada) estan conectadas en modo que su efecto se reste. IMAGEN

11 Alimentar le estator del motor con una tension alterna trifase de 42V, 60 Hz y activar el grupo que alcanzara al vacio la velocidad de cerca 3500 rpm que debe mantenerse constante. Eventualmente relevar la tension al vacio debida al magnetismo residuo. Relevar la tension en los bornes para diversos valores de la corriente erogada, obtenibles regulando el reostato de carga Rl, en modo de trazar las caracterfsticas externas. 7.5. C CONCLUSIONES

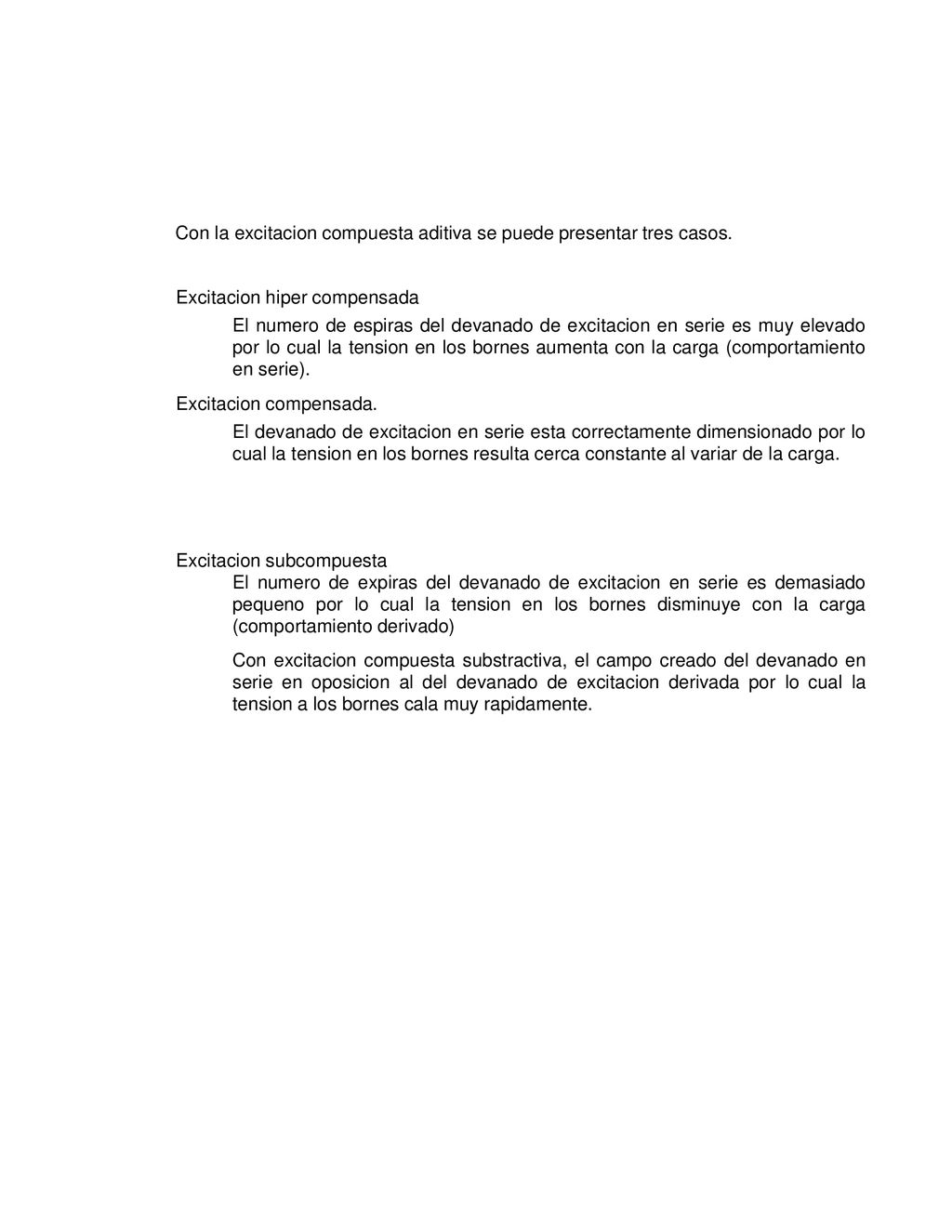

12 Con la excitacion compuesta aditiva se puede presentar tres casos.
Excitacion hiper compensada El numero de espiras del devanado de excitacion en serie es muy elevado por lo cual la tension en los bornes aumenta con la carga (comportamiento en serie). Excitacion compensada. El devanado de excitacion en serie esta correctamente dimensionado por lo cual la tension en los bornes resulta cerca constante al variar de la carga. Excitacion subcompuesta El numero de expiras del devanado de excitacion en serie es demasiado pequeno por lo cual la tension en los bornes disminuye con la carga (comportamiento derivado) Con excitacion compuesta substractiva, el campo creado del devanado en serie en oposicion al del devanado de excitacion derivada por lo cual la tension a los bornes cala muy rapidamente.

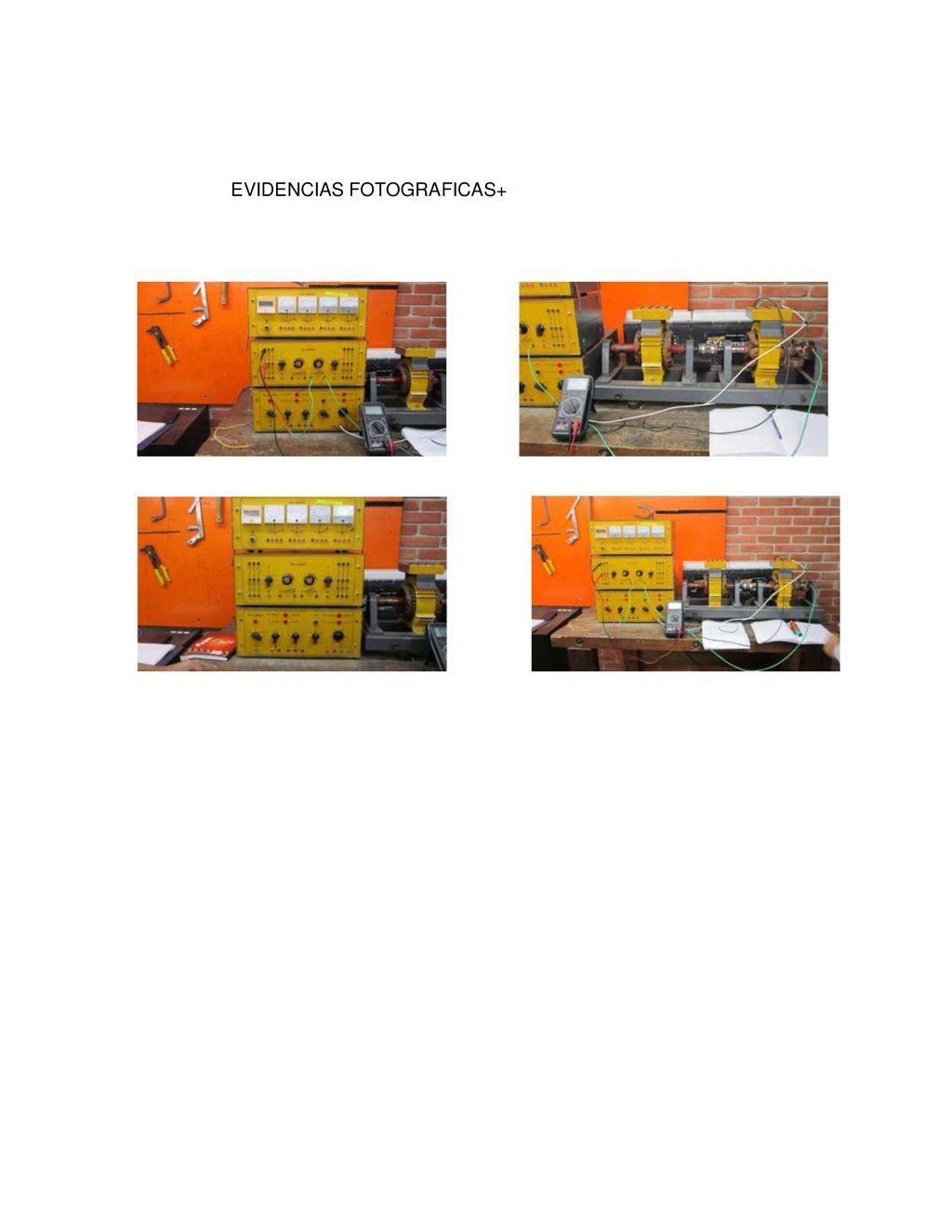

13 EVIDENCIAS FOTOGRAFICAS+

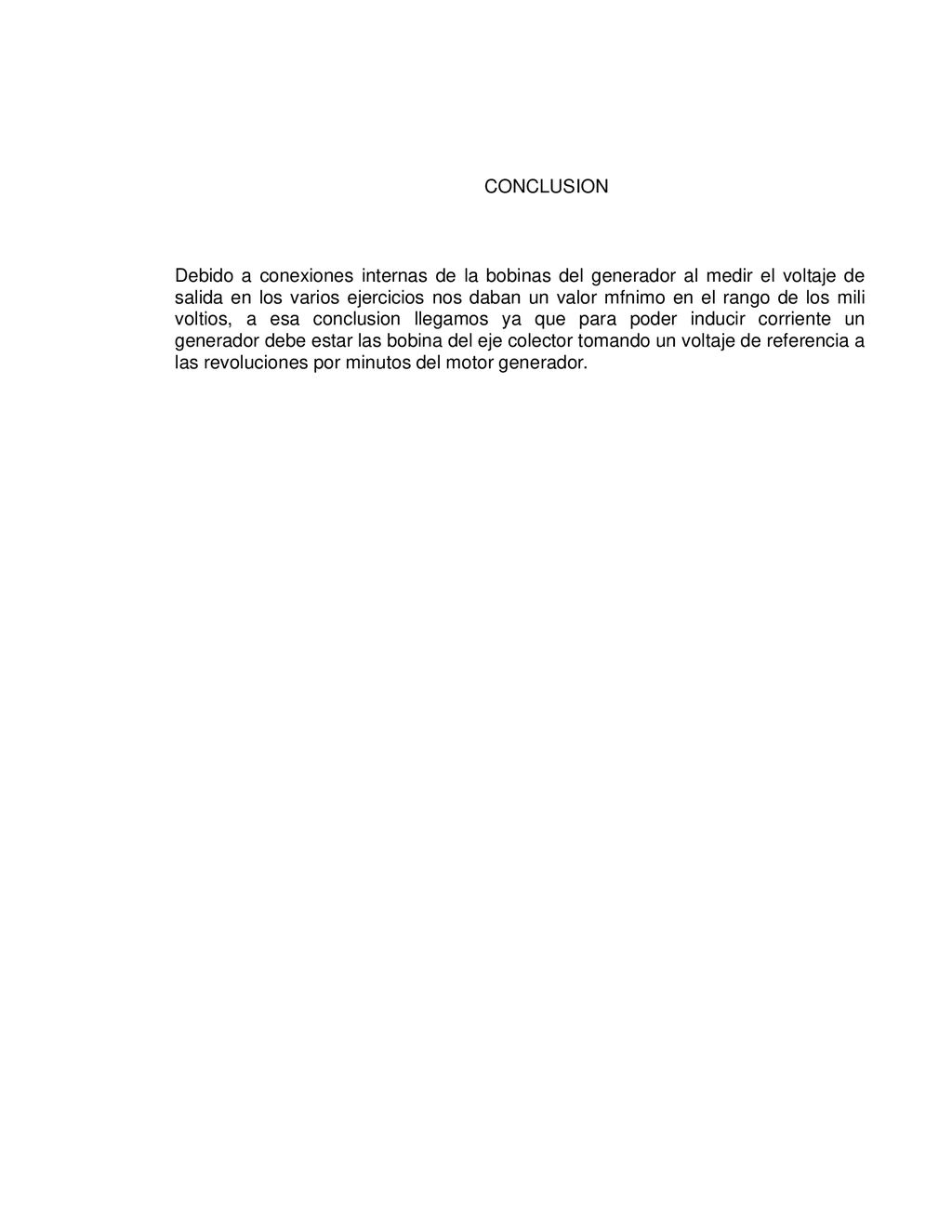

14 CONCLUSION Debido a conexiones internas de la bobinas del generador al medir el voltaje de salida en los varios ejercicios nos daban un valor mfnimo en el rango de los mili voltios, a esa conclusion llegamos ya que para poder inducir corriente un generador debe estar las bobina del eje colector tomando un voltaje de referencia a las revoluciones por minutos del motor generador.
