1 Cepilladora de codo Cuestionario 2

2 ¿Como se realiza la operación de cepillar verticalmente superficies planas ?
Es la operación que consiste en cepillar sobre una superficie vertical paralela a la trayectoria del cabezal móvil obteniendo el avance de corte al girar el manubrio del carro vertical durante la carrera de retroceso sea para cortar manual o automáticamente

3 ¿Cual es el proceso de ejecución para cepillar verticalmente superficies planas ?
Paso : sujete la pieza Paso :fije la herramienta de corte paso : incline el porta herramientas Paso : prepare la maquina Regule la longitud de la carrera Regule el numero de carreras por minuto Rallar levemente la pieza para comenzar Agá considir el cero del anillo graduado del porta herramientas con la referencia Paso : cepillar Gire el manubrio del carro vertical durante la carrera de retroceso Efectué la profundidad del corte con el mando de la mesa Paso: verifique la superficie Verifique el paralelismo y plenitud con reloj comparador Verifique la superficie con el calibrador o vernier

4 ¿ Que accesorios se utiliza en la cepilladora de codo ?
Prensa Tonillos La mesa circular Cabezal divisor El cabezal escalonado Escuadra regulable etc.

5 Herramientas particulares Herramientas de pastilla de carbono
¿ qUe características tienen las herramientas de corte por su función , naturaleza nombre de operación a efectuar y la forma de su cuerpo? Herramientas particulares Herramientas de pastilla de carbono Herramientas de desbaste Herramientas de planear en Angulo Herramientas de planear caras Herramientas de retocar Plano base Despullar Superficie de ataque Alojamiento estañado Preparación calentamiento Presión

6 ¿La cuchilla para el cepillo vertical describa su función y
¿La cuchilla para el cepillo vertical describa su función y? ángulos de le corresponde ? Función ángulos Ángulos de filo Cuchilla acodada usada para Acabado Desbastar Para planear Y corte lateral Angulo de ataque 45° Angulo de punta 90° Angulo de incidencia 6°

7 ¿Como se sujetan las cuchillas en el cepillado vertical?
Inclinar la porta herramientas en dirección de la superficie que se trabaja Sujetar la cuchilla vertical y lo mas corta posible Inmovilizar la porta herramientas con una chaveta

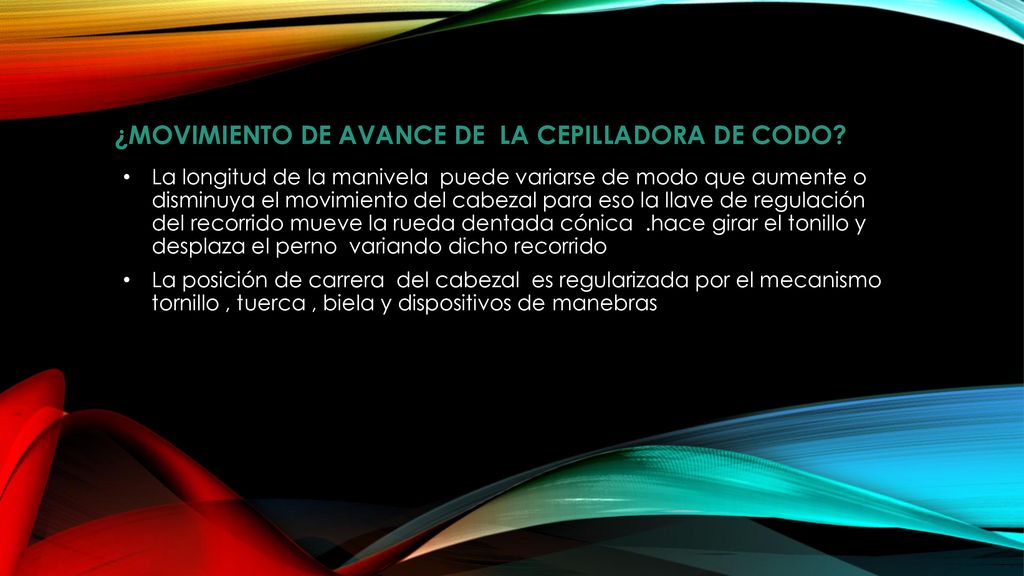

8 ¿movimiento de avance de la cepilladora de codo?
La longitud de la manivela puede variarse de modo que aumente o disminuya el movimiento del cabezal para eso la llave de regulación del recorrido mueve la rueda dentada cónica .hace girar el tonillo y desplaza el perno variando dicho recorrido La posición de carrera del cabezal es regularizada por el mecanismo tornillo , tuerca , biela y dispositivos de manebras

9 ¿Como funciona el mecanismo de avance de alimentación en la cepilladora de codo ?
Produce desplazamiento transversal de la mesa fuera del cuerpo de la limadora A cada carrera del cabezal , la excéntrica acciona con la palanca ,la una esta engrana la rueda que esta montada en el eje del tornillo de avance transversal . El tornillo de una fracción de vuelta y arrastra la mesa por medio de una tuerca según la posición de la excéntrica seria el avance transversal de la mesa

10 Avance de alimentación en la cepilladora de codo
