1 Dragas y Dragalinas - Luis Eduardo Jaime Ledezma
- Juan Fco. Ruiz Montaño

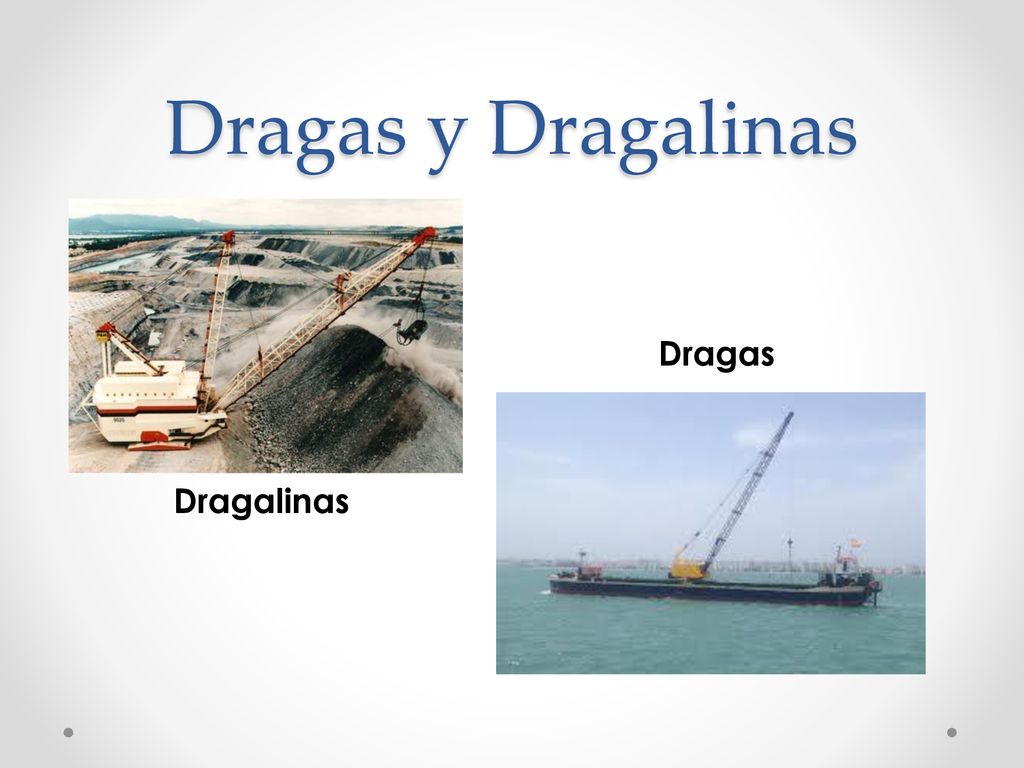

2 Dragas y Dragalinas Dragas Dragalinas

3 Historia Las primeras dragas y dragalinas fueron construidas entre 1880 y 1927.

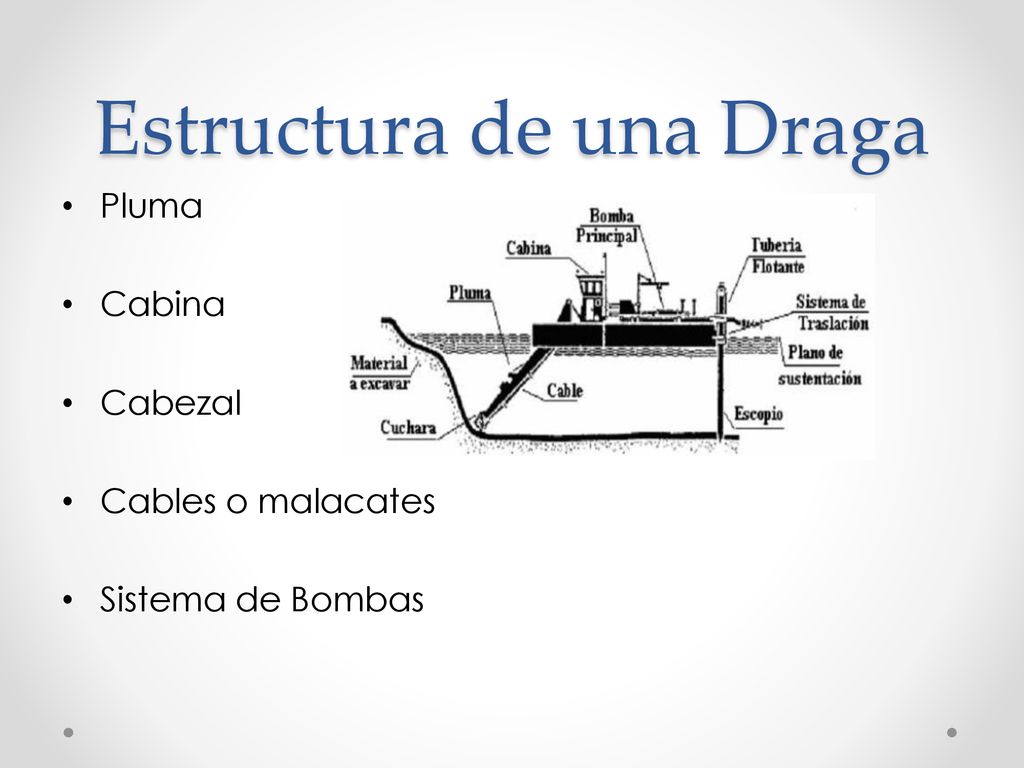

4 Estructura de una Draga
Pluma Cabina Cabezal Cables o malacates Sistema de Bombas

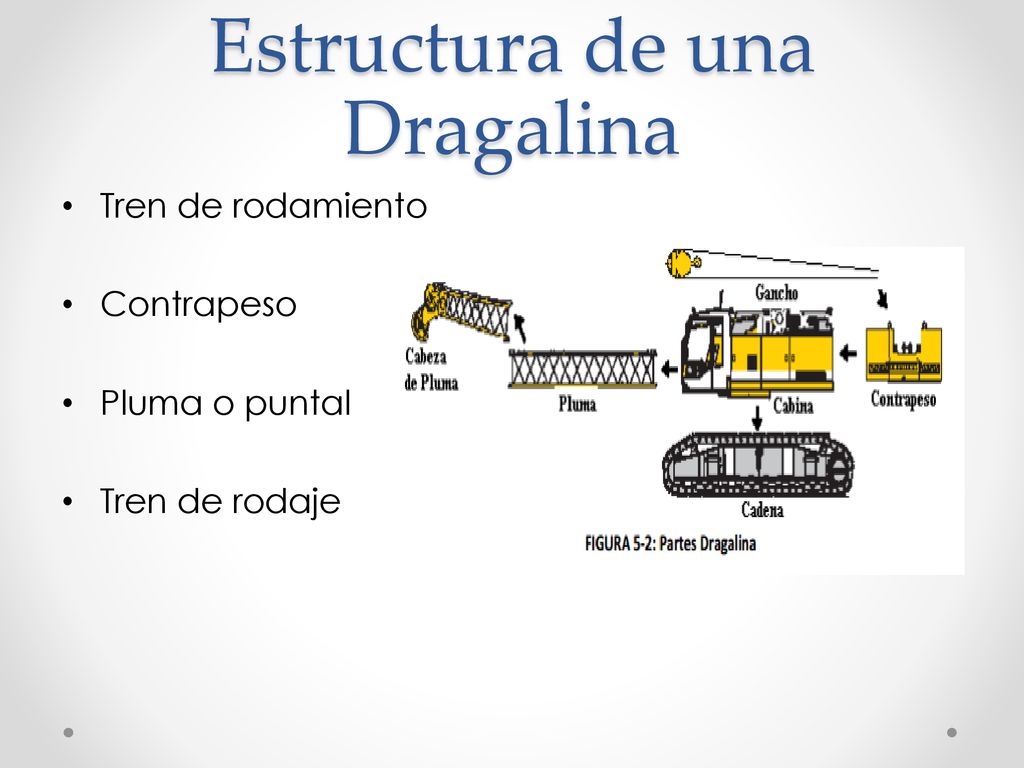

5 Estructura de una Dragalina
Tren de rodamiento Contrapeso Pluma o puntal Tren de rodaje

6 Tipos de Dragas Dragas Mecánicas Dragas de Succión

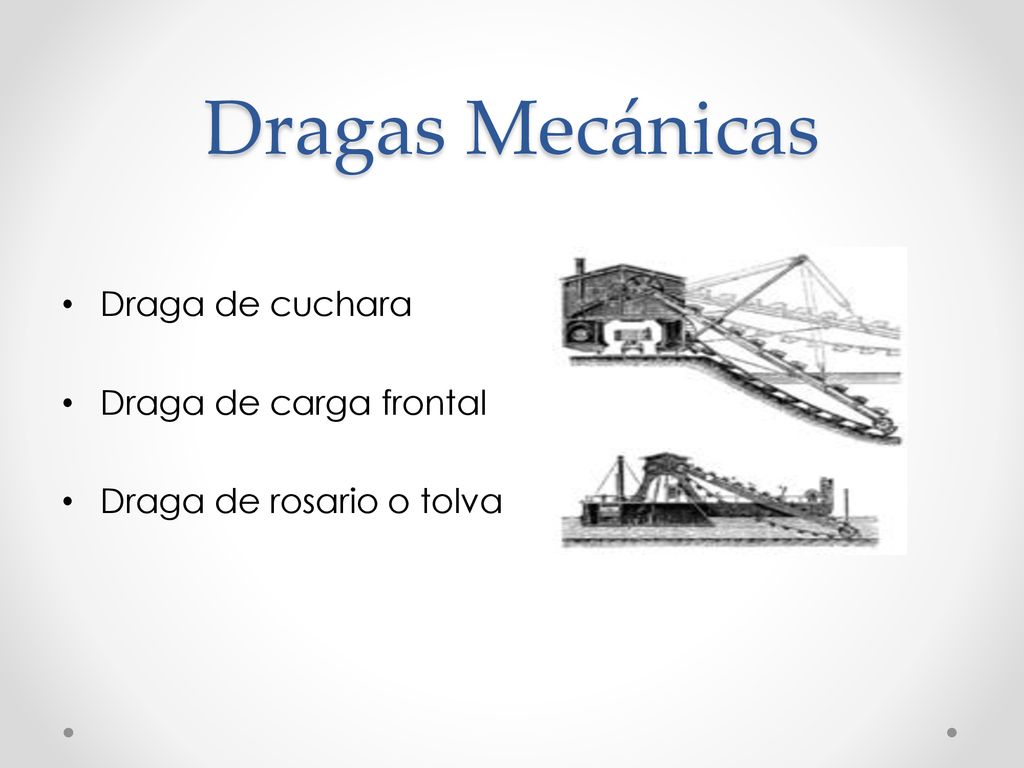

7 Dragas Mecánicas Draga de cuchara Draga de carga frontal
Draga de rosario o tolva

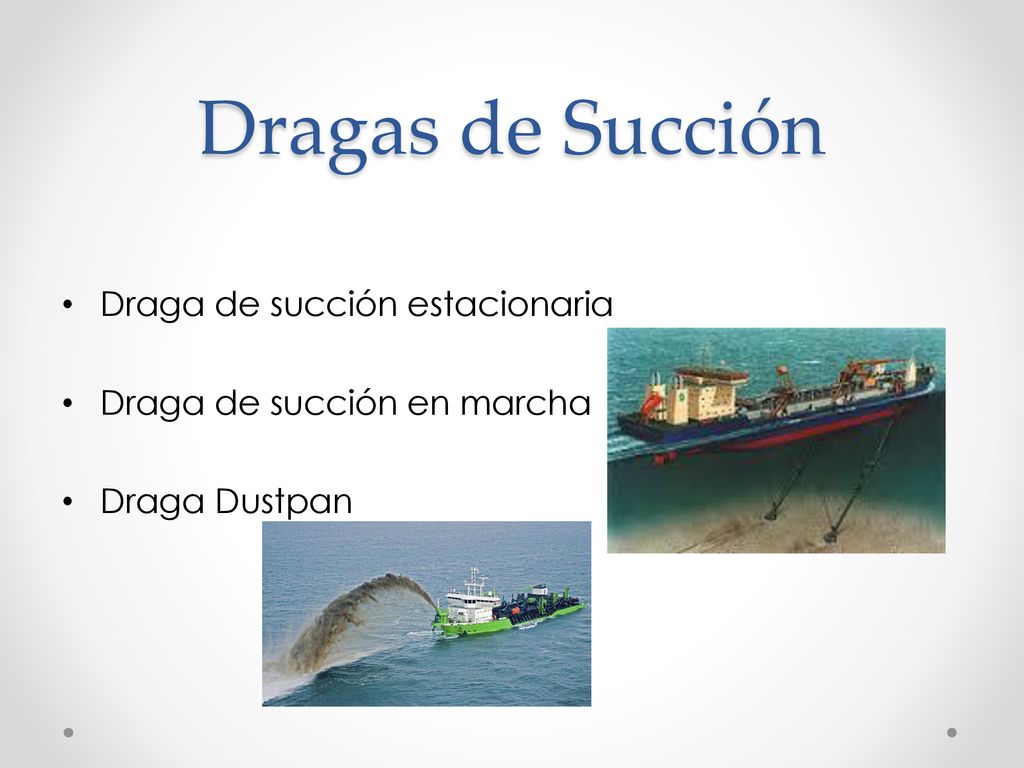

8 Dragas de Succión Draga de succión estacionaria
Draga de succión en marcha Draga Dustpan

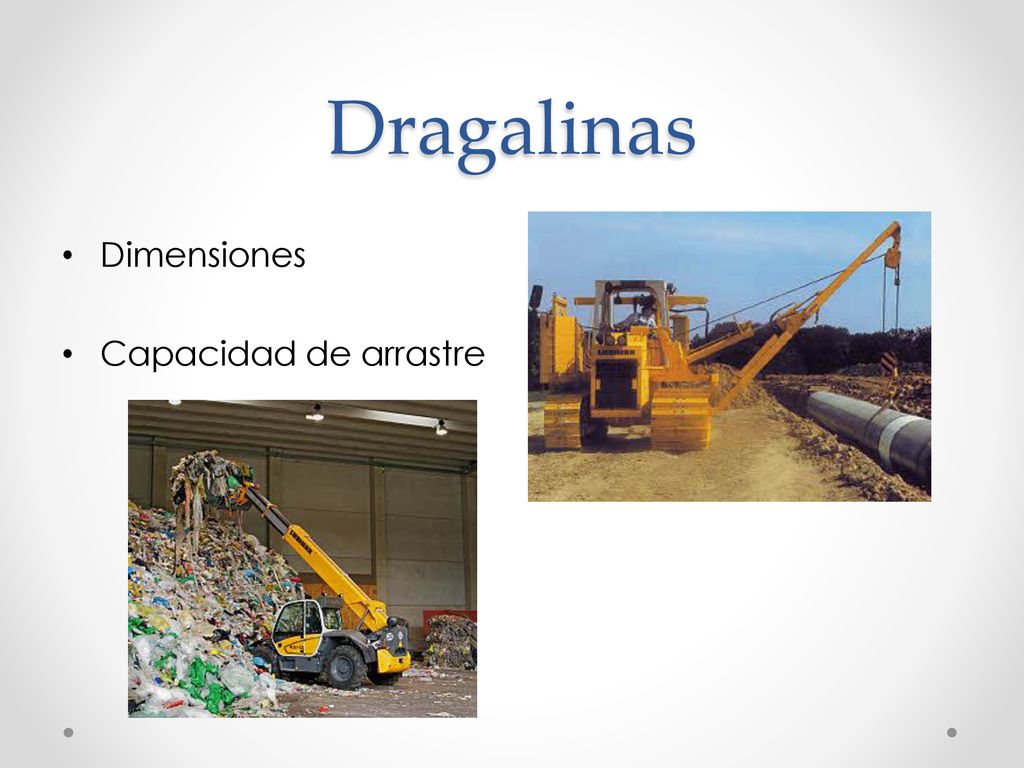

9 Dragalinas Dimensiones Capacidad de arrastre

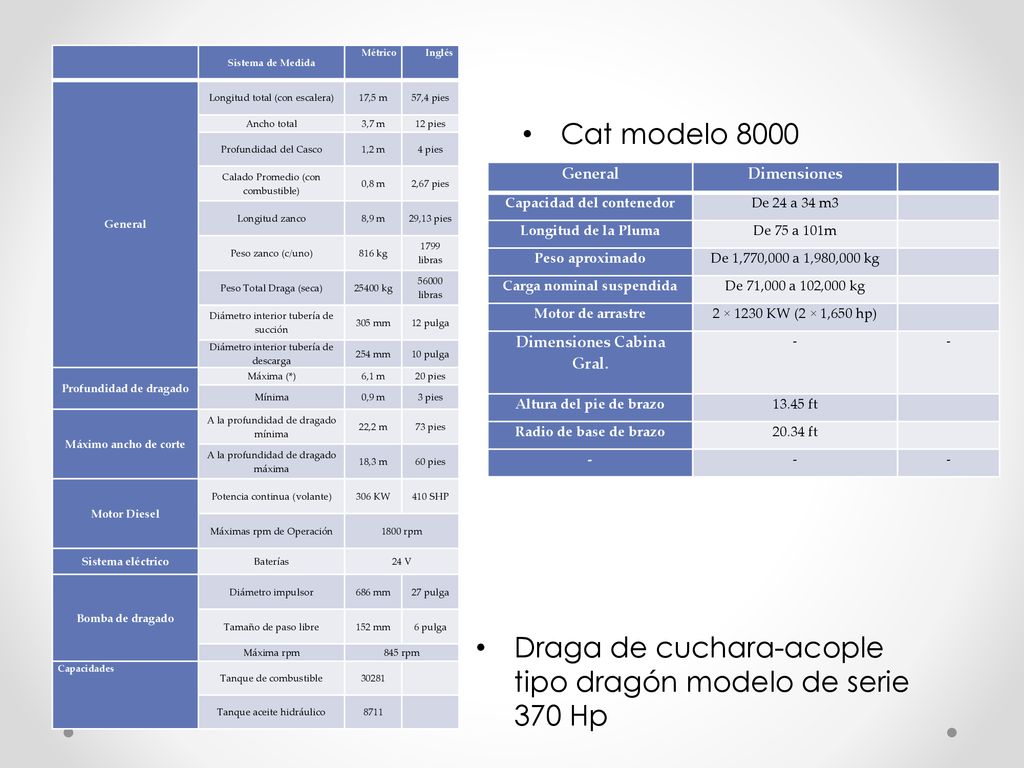

10 Draga de cuchara-acople tipo dragón modelo de serie 370 Hp
Sistema de Medida Métrico Inglés General Longitud total (con escalera) 17,5 m 57,4 pies Ancho total 3,7 m 12 pies Profundidad del Casco 1,2 m 4 pies Calado Promedio (con combustible) 0,8 m 2,67 pies Longitud zanco 8,9 m 29,13 pies Peso zanco (c/uno) 816 kg 1799 libras Peso Total Draga (seca) 25400 kg 56000 libras Diámetro interior tubería de succión 305 mm 12 pulga Diámetro interior tubería de descarga 254 mm 10 pulga Profundidad de dragado Máxima (*) 6,1 m 20 pies Mínima 0,9 m 3 pies Máximo ancho de corte A la profundidad de dragado mínima 22,2 m 73 pies A la profundidad de dragado máxima 18,3 m 60 pies Motor Diesel Potencia continua (volante) 306 KW 410 SHP Máximas rpm de Operación 1800 rpm Sistema eléctrico Baterías 24 V Bomba de dragado Diámetro impulsor 686 mm 27 pulga Tamaño de paso libre 152 mm 6 pulga Máxima rpm 845 rpm Capacidades Tanque de combustible 30281 Tanque aceite hidráulico 8711 Cat modelo 8000 General Dimensiones Capacidad del contenedor De 24 a 34 m3 Longitud de la Pluma De 75 a 101m Peso aproximado De 1,770,000 a 1,980,000 kg Carga nominal suspendida De 71,000 a 102,000 kg Motor de arrastre 2 × 1230 KW (2 × 1,650 hp) Dimensiones Cabina Gral. - Altura del pie de brazo 13.45 ft Radio de base de brazo 20.34 ft Draga de cuchara-acople tipo dragón modelo de serie 370 Hp

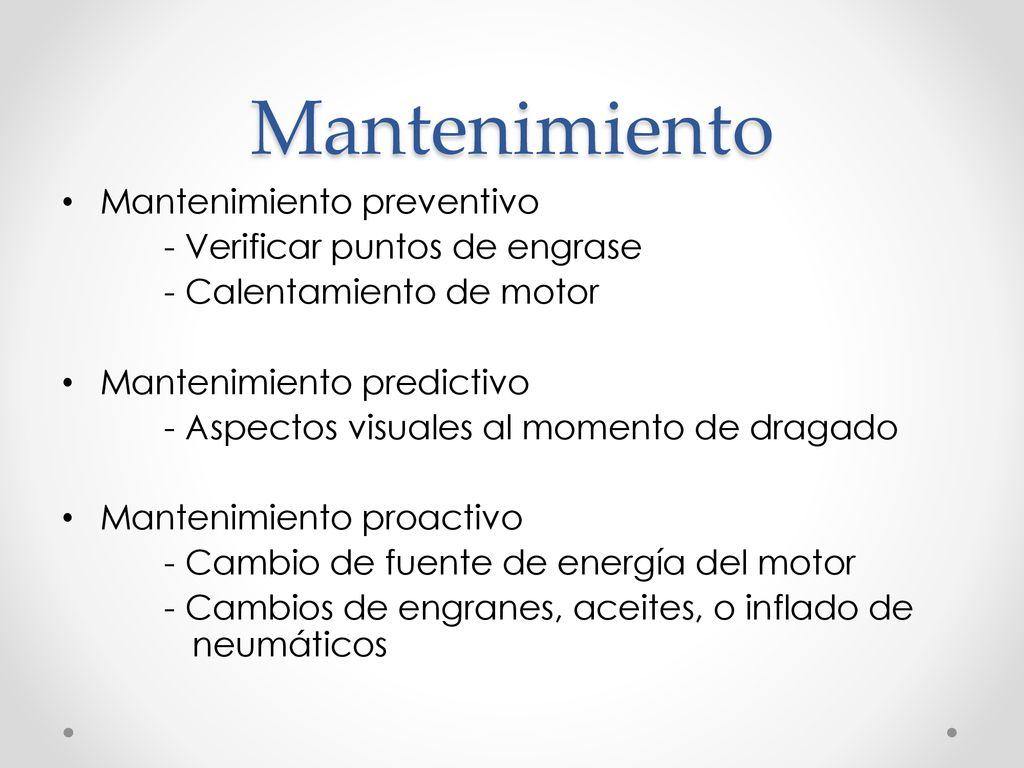

11 Mantenimiento Mantenimiento preventivo - Verificar puntos de engrase
- Calentamiento de motor Mantenimiento predictivo - Aspectos visuales al momento de dragado Mantenimiento proactivo - Cambio de fuente de energía del motor - Cambios de engranes, aceites, o inflado de neumáticos
