1 COOPERACION UNIVERSITARIA
UAZ – BYU MODELACIÓN COMPUTACIONAL USO Y CONSERVACIÓN DE LOS RECURSOS HIDRÁULICOS EN EL ESTADO DE ZACATECAS

2 Tacoaleche Hecho por: Shaula Reducindo Ruiz, Graciela Acuña Veyna, Sara Yesica Gonzalez Alonzo, Salvador Herrada Collazo, Jose-Luis Vidaña, David Monreal, Jose-Miguel Loera, Jose-Daniel Perez, Jose Fermat Parga, Kayson Shurtz, Patrick Stephens, y Shawn Stanley Bajo la dirección: Dr. Jim Nelson y M.I. Oscar D’zul

3 OBJETIVOS Conocer la cantidad de agua saliente de la cuenca de Tacoaleche. Analizar los efectos de la laguna del pedernalillo respecto a su volumen en la cuenca Tacoaleche. Modelar, utilizando diferentes valores de número de curva.

4 Introducción Ubicación El problema Que hicimos Soluciones posibles

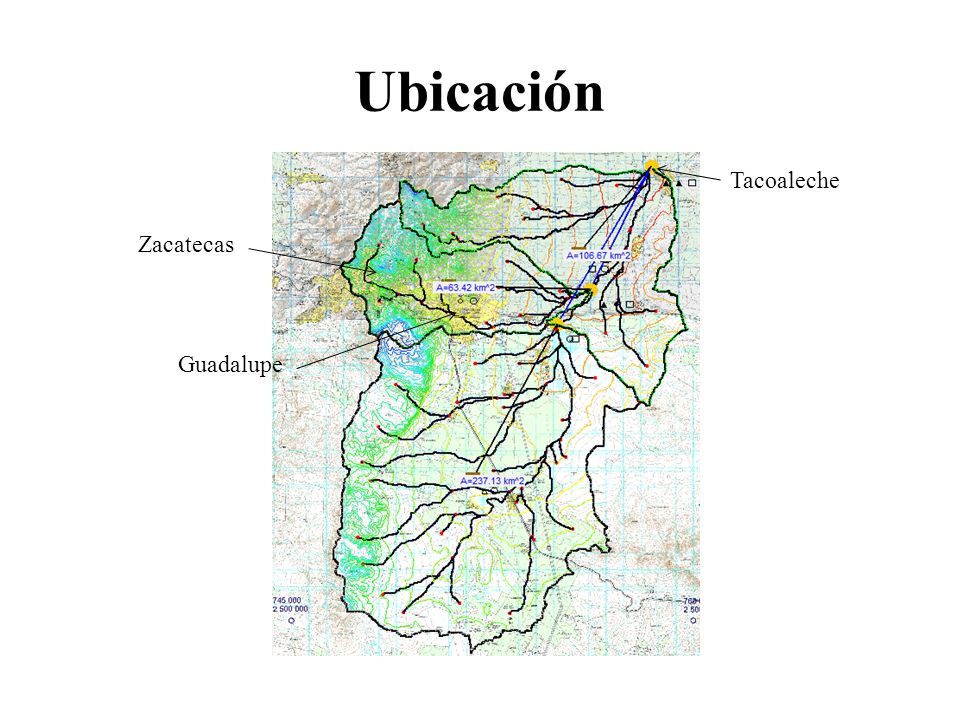

5 Ubicación Tacoaleche Zacatecas Guadalupe

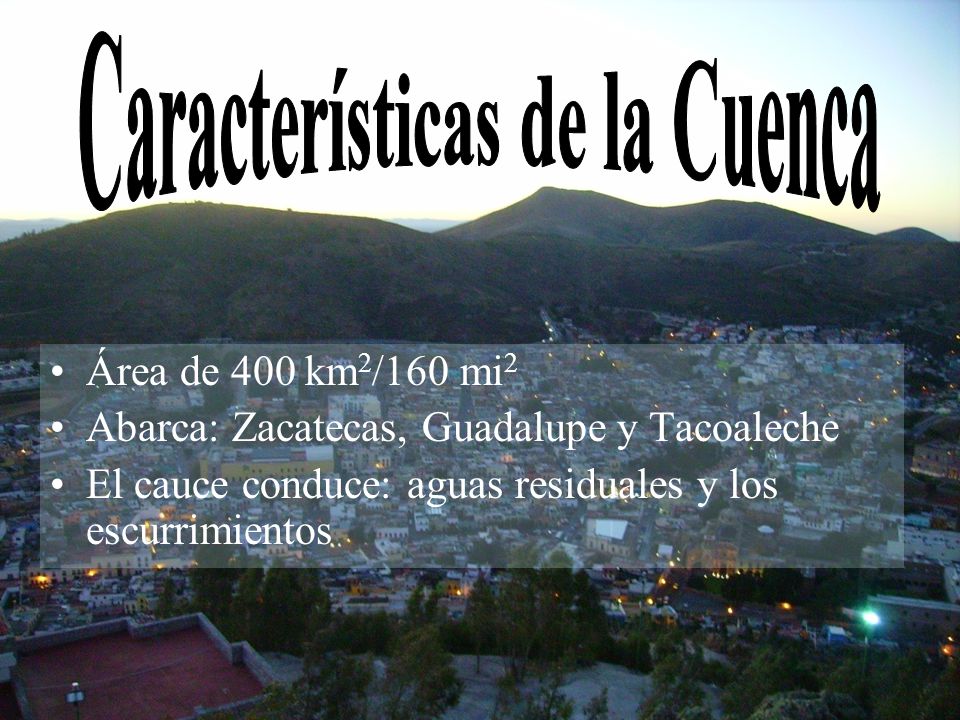

6 Características de la Cuenca
Área de 400 km2/160 mi2 Abarca: Zacatecas, Guadalupe y Tacoaleche El cauce conduce: aguas residuales y los escurrimientos

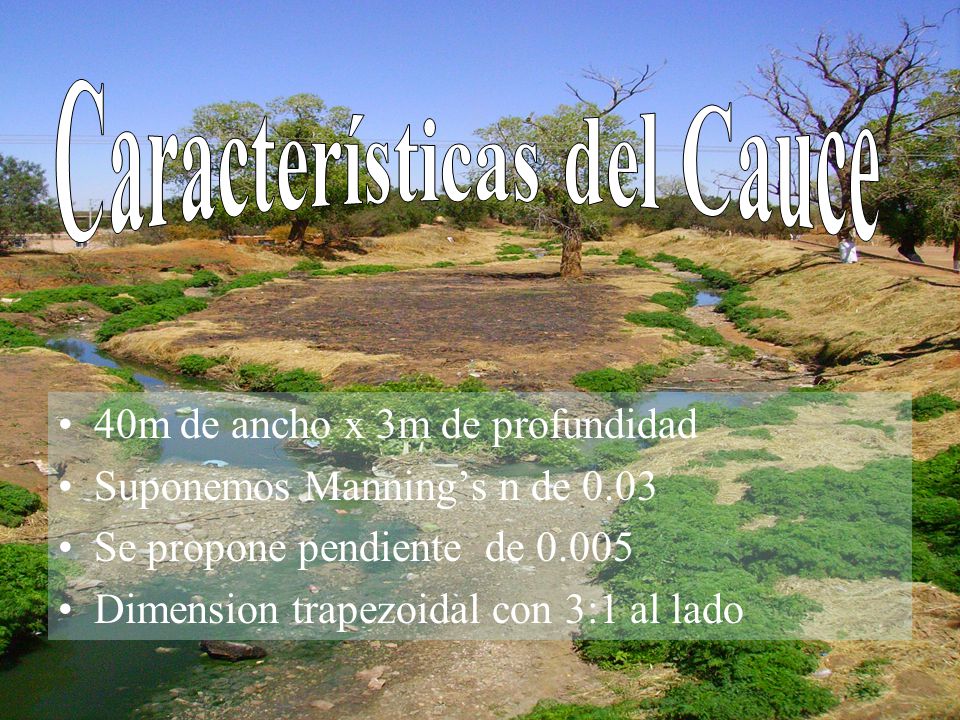

7 Características del Cauce
40m de ancho x 3m de profundidad Suponemos Manning’s n de 0.03 Se propone pendiente de 0.005 Dimension trapezoidal con 3:1 al lado

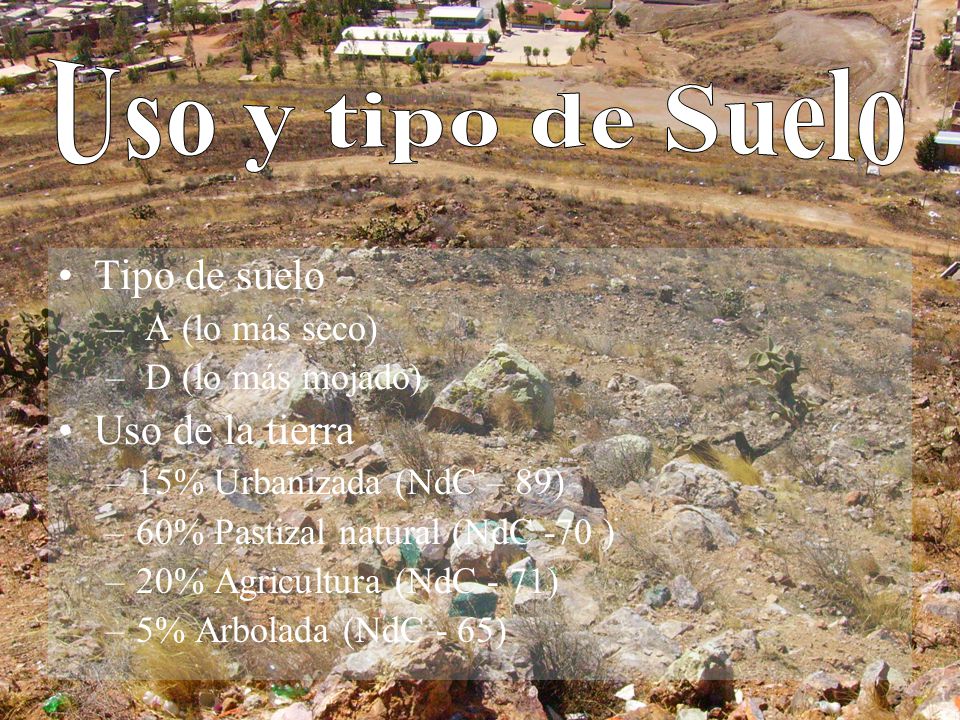

8 Uso y tipo de Suelo Tipo de suelo Uso de la tierra A (lo más seco)
D (lo más mojado) Uso de la tierra 15% Urbanizada (NdC – 89) 60% Pastizal natural (NdC -70 ) 20% Agricultura (NdC - 71) 5% Arbolada (NdC - 65)

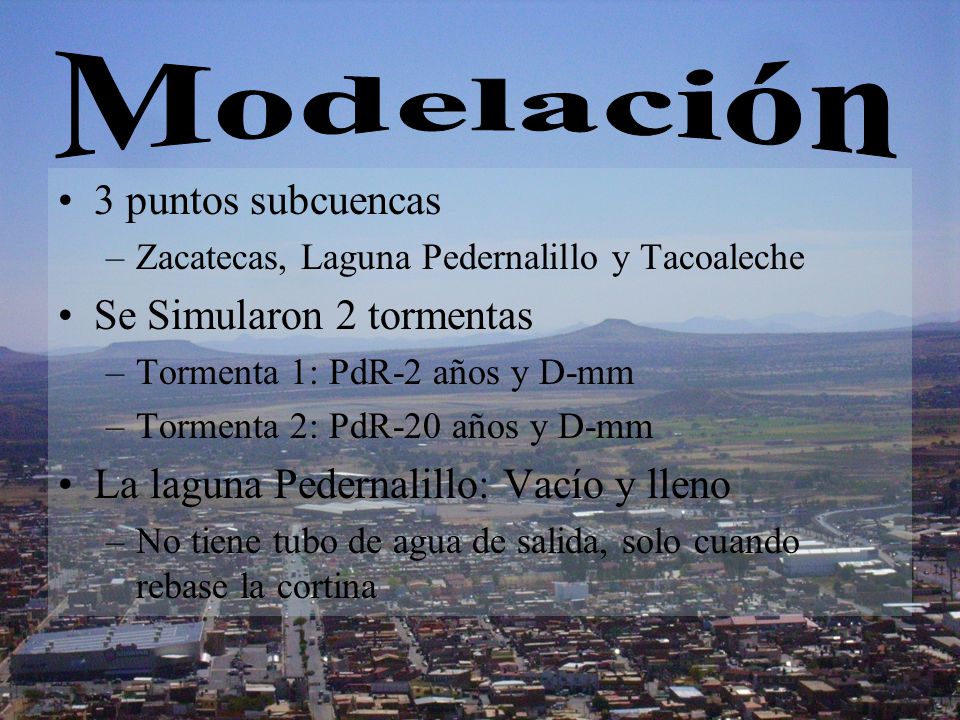

9 Modelación 3 puntos subcuencas Se Simularon 2 tormentas
Zacatecas, Laguna Pedernalillo y Tacoaleche Se Simularon 2 tormentas Tormenta 1: PdR-2 años y D-mm Tormenta 2: PdR-20 años y D-mm La laguna Pedernalillo: Vacío y lleno No tiene tubo de agua de salida, solo cuando rebase la cortina

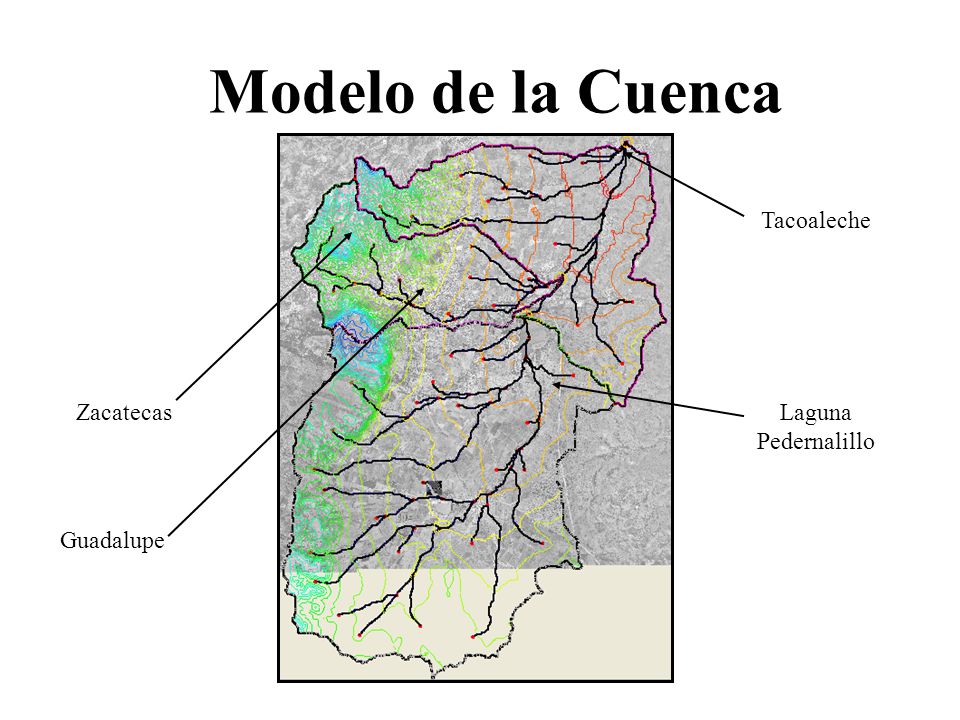

10 Modelo de la Cuenca Tacoaleche Zacatecas Laguna Pedernalillo Guadalupe

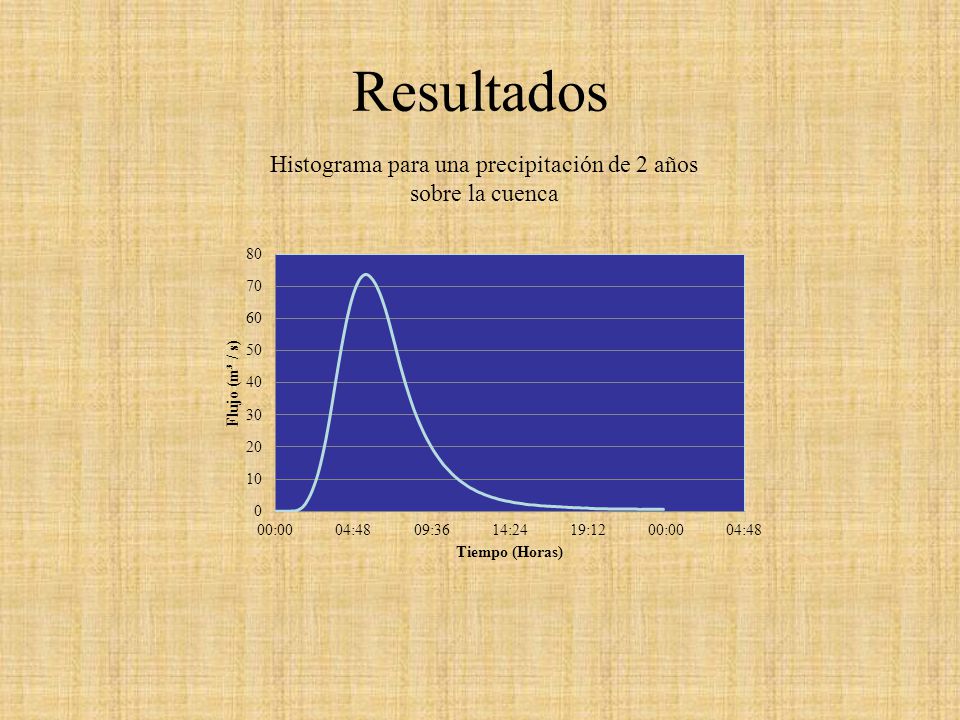

11 Histograma para una precipitación de 2 años sobre la cuenca
Resultados Histograma para una precipitación de 2 años sobre la cuenca

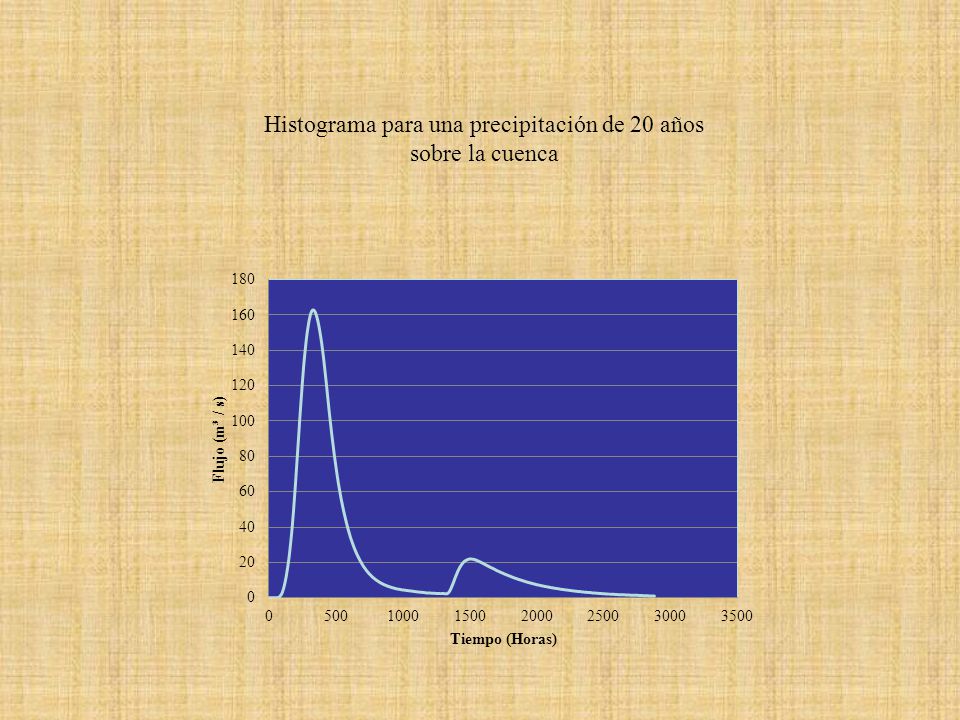

12 Histograma para una precipitación de 20 años sobre la cuenca

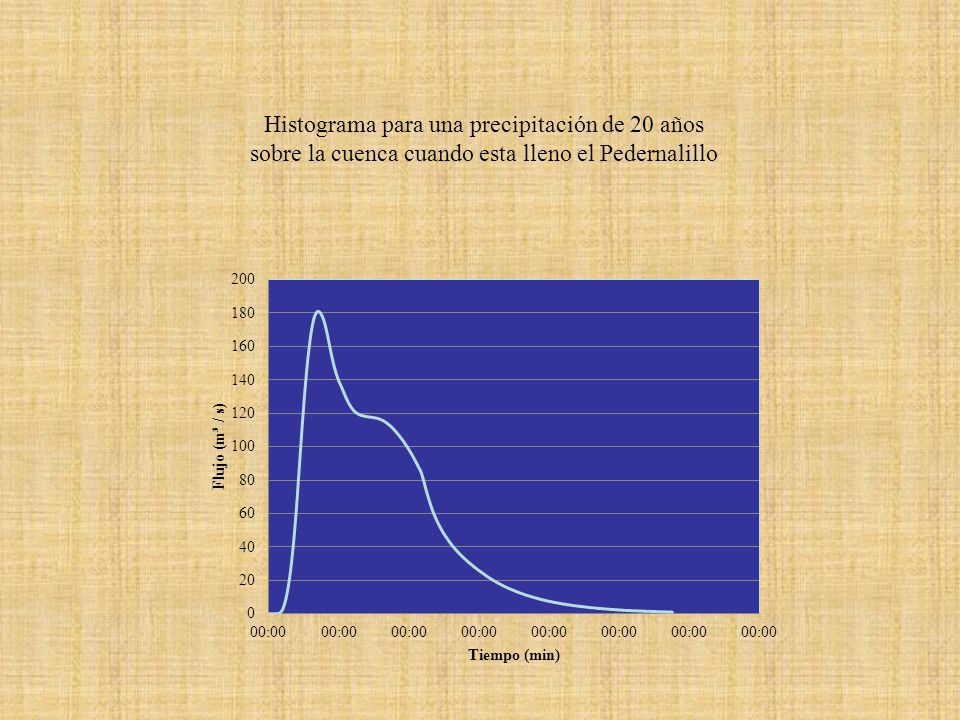

13 Histograma para una precipitación de 20 años sobre la cuenca cuando esta lleno el Pedernalillo

14 Histograma para una precipitación de 20 años cuando la cuenca del pedernalillo está llena y la tierra esta húmeda

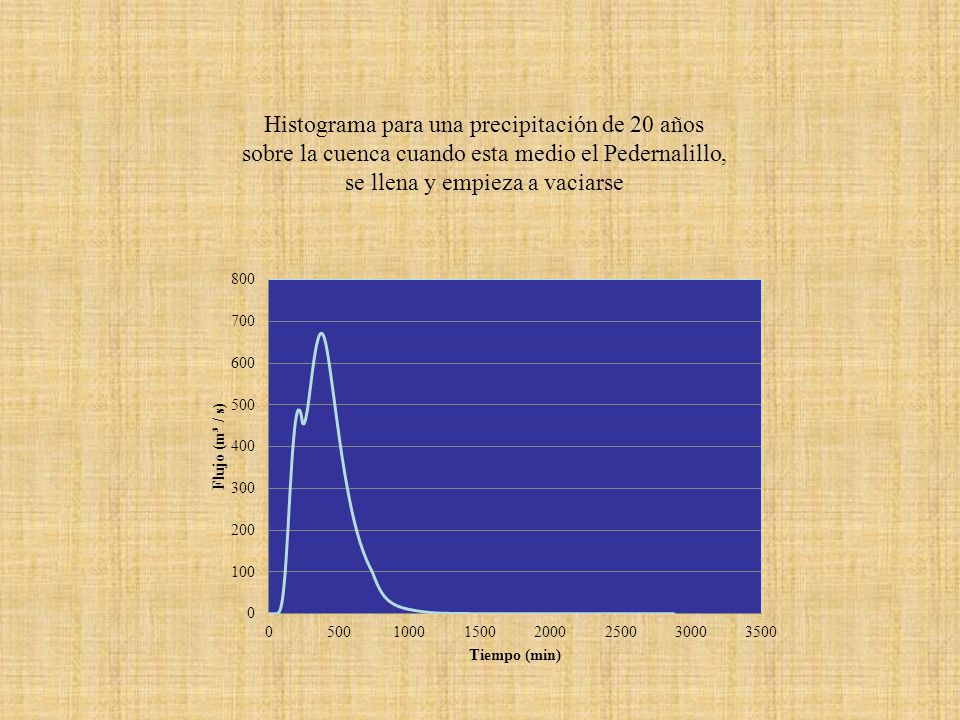

15 Histograma para una precipitación de 20 años sobre la cuenca cuando esta medio el Pedernalillo, se llena y empieza a vaciarse

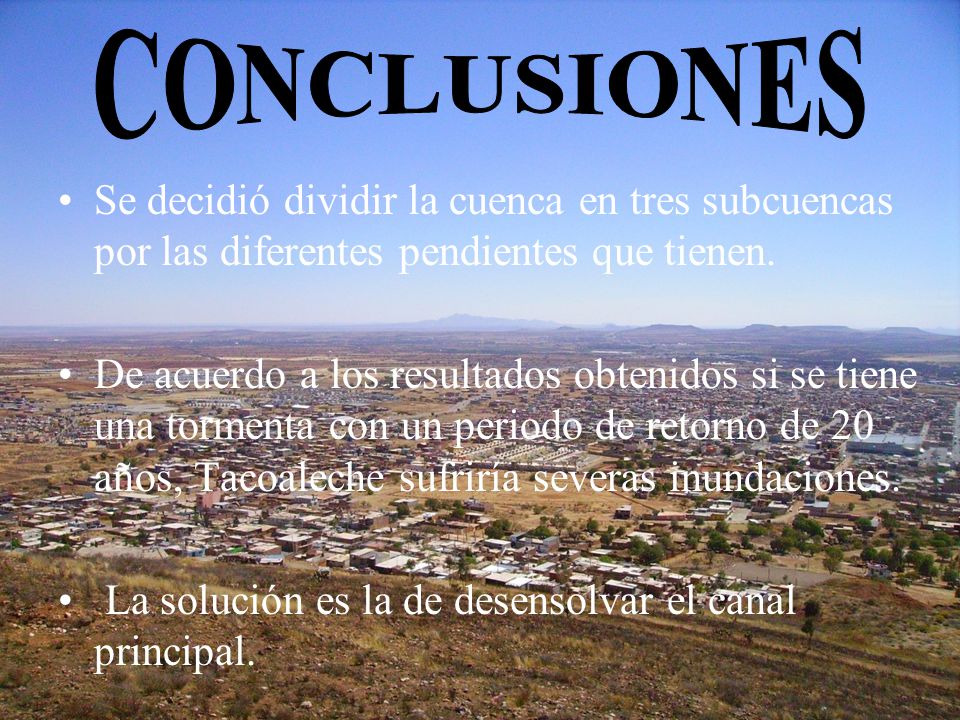

16 CONCLUSIONES Se decidió dividir la cuenca en tres subcuencas por las diferentes pendientes que tienen. De acuerdo a los resultados obtenidos si se tiene una tormenta con un periodo de retorno de 20 años, Tacoaleche sufriría severas inundaciones. La solución es la de desensolvar el canal principal.
