1 Presentación Final ME717 Hemodinámica en Aneurismas Laterales Saculares
Profesor: Álvaro Valencia Alumnos: Sergio Botto Francisco Solis

2 Información General

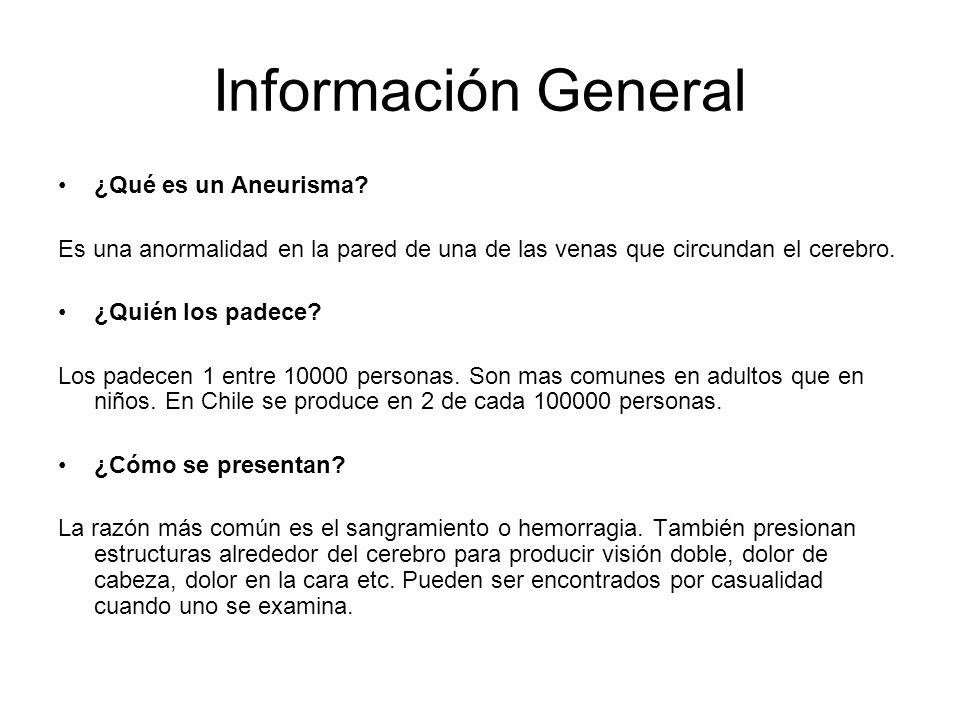

3 Información General ¿Qué es un Aneurisma?
Es una anormalidad en la pared de una de las venas que circundan el cerebro. ¿Quién los padece? Los padecen 1 entre personas. Son mas comunes en adultos que en niños. En Chile se produce en 2 de cada personas. ¿Cómo se presentan? La razón más común es el sangramiento o hemorragia. También presionan estructuras alrededor del cerebro para producir visión doble, dolor de cabeza, dolor en la cara etc. Pueden ser encontrados por casualidad cuando uno se examina.

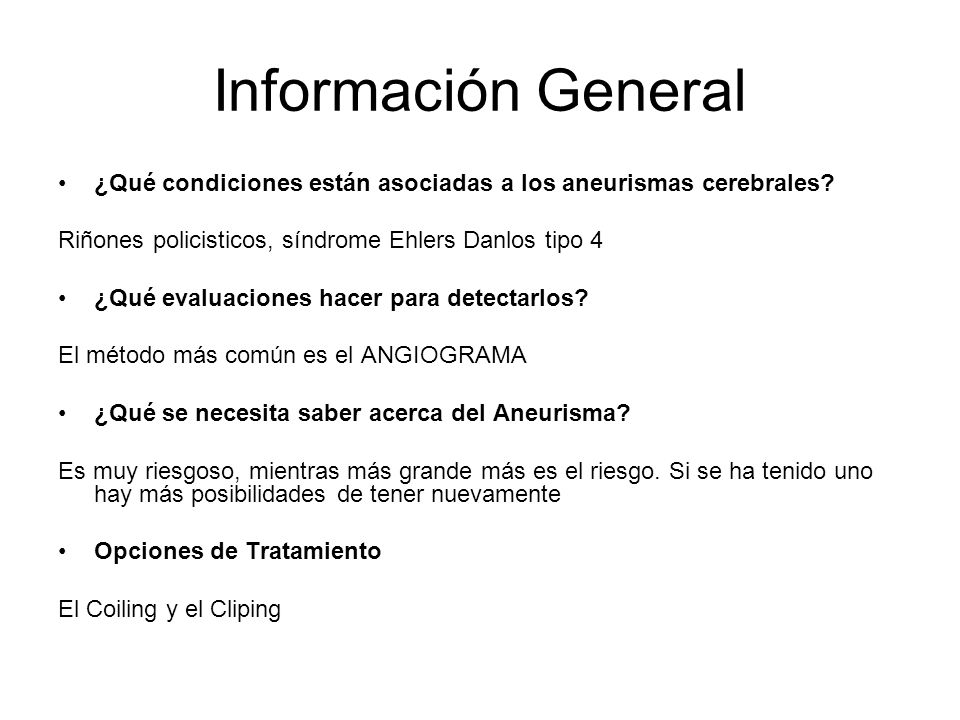

4 Información General ¿Qué condiciones están asociadas a los aneurismas cerebrales? Riñones policisticos, síndrome Ehlers Danlos tipo 4 ¿Qué evaluaciones hacer para detectarlos? El método más común es el ANGIOGRAMA ¿Qué se necesita saber acerca del Aneurisma? Es muy riesgoso, mientras más grande más es el riesgo. Si se ha tenido uno hay más posibilidades de tener nuevamente Opciones de Tratamiento El Coiling y el Cliping

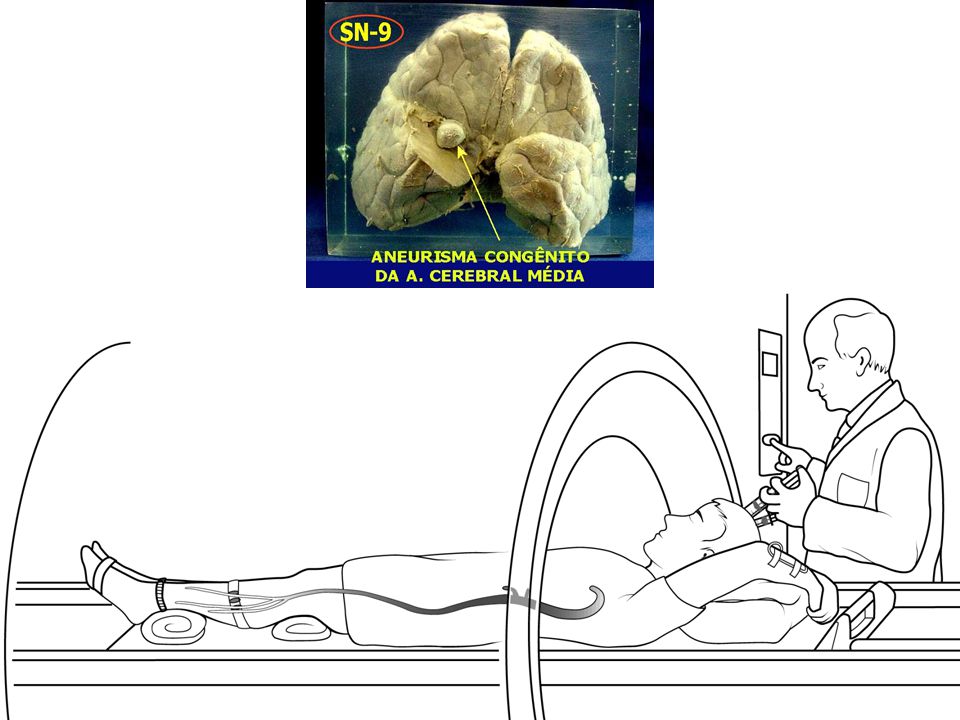

5

6 Literatura

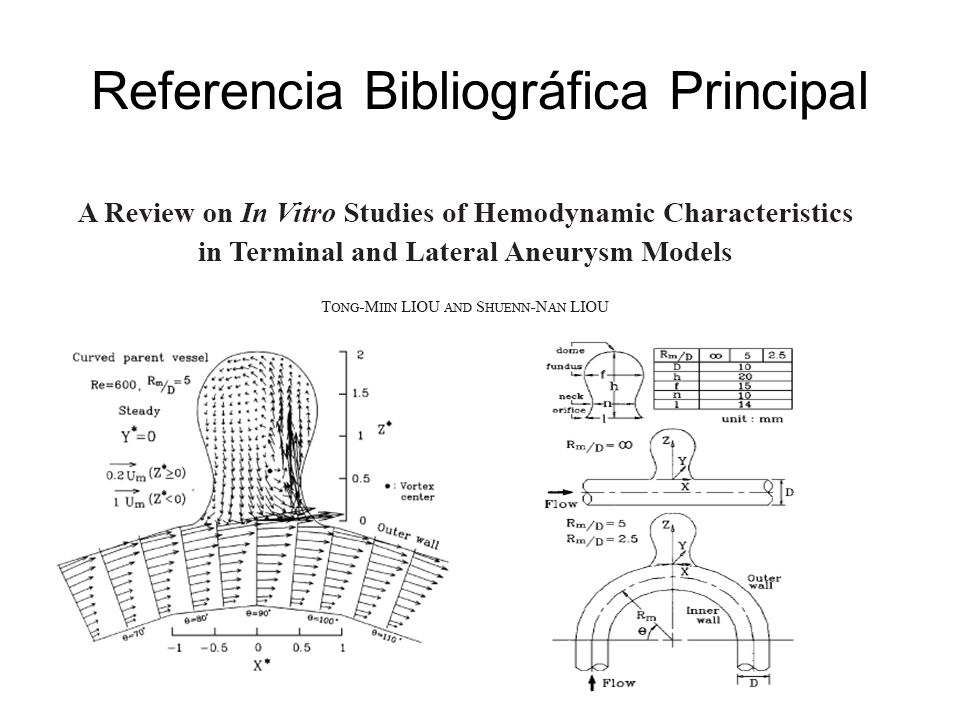

7 Referencia Bibliográfica Principal

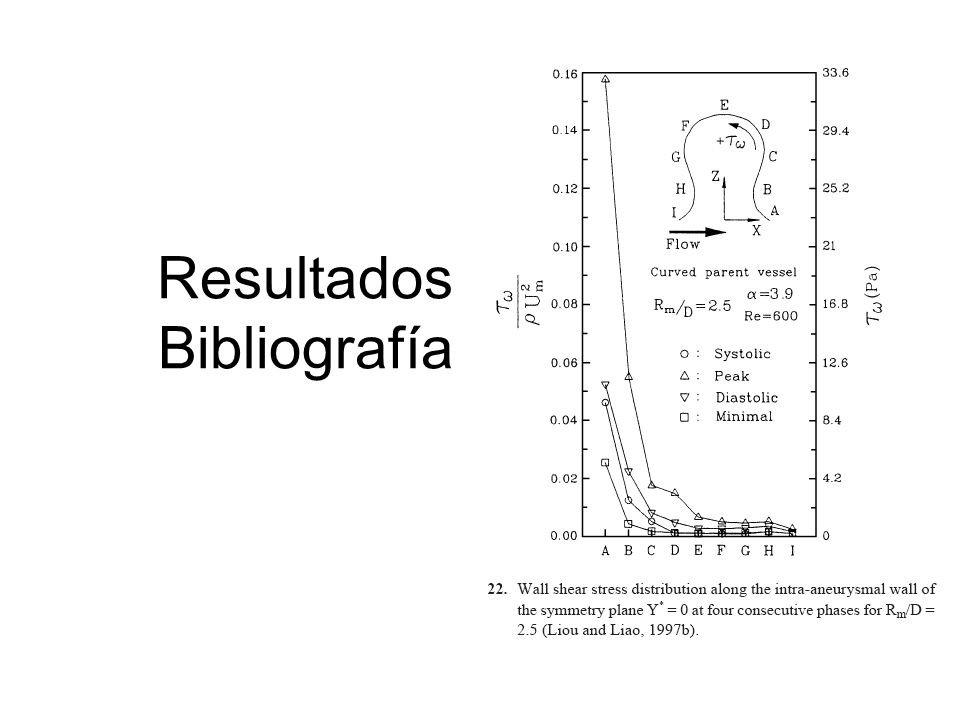

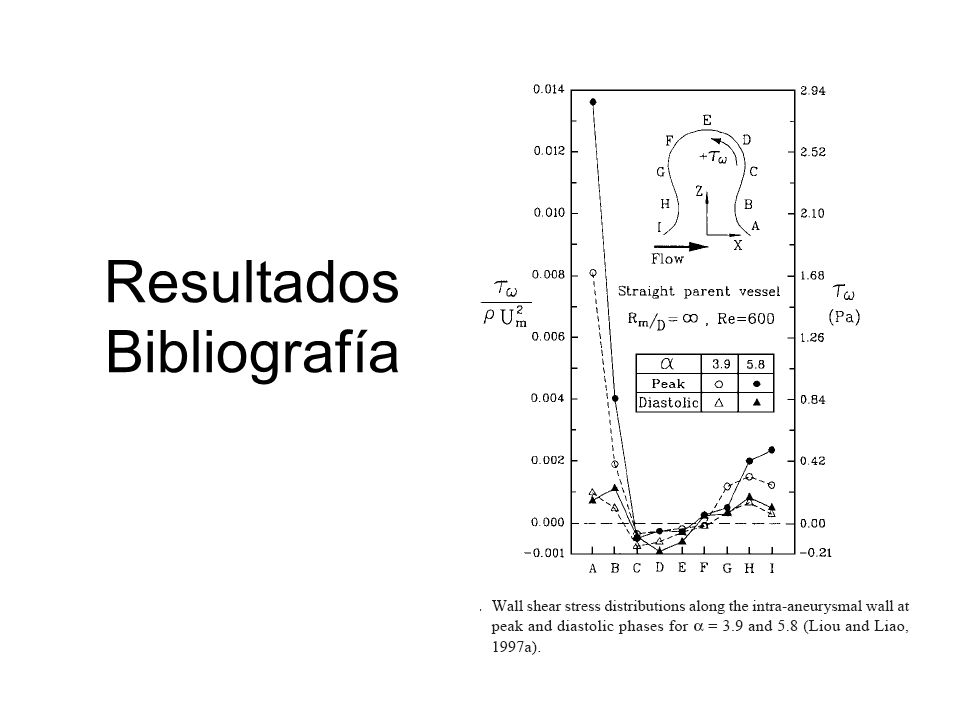

8 Resultados Bibliografía

9 Resultados Bibliografía

10 Resultados Bibliografía

11 Resultados Bibliografía

12 Formulación Matemática

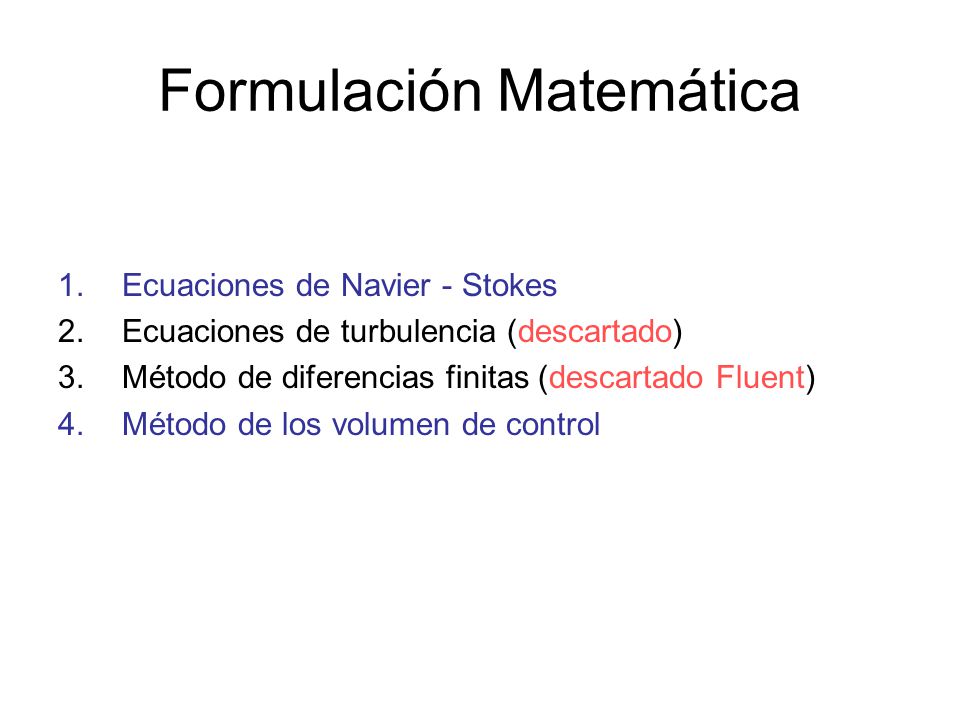

13 Formulación Matemática
Ecuaciones de Navier - Stokes Ecuaciones de turbulencia (descartado) Método de diferencias finitas (descartado Fluent) Método de los volumen de control

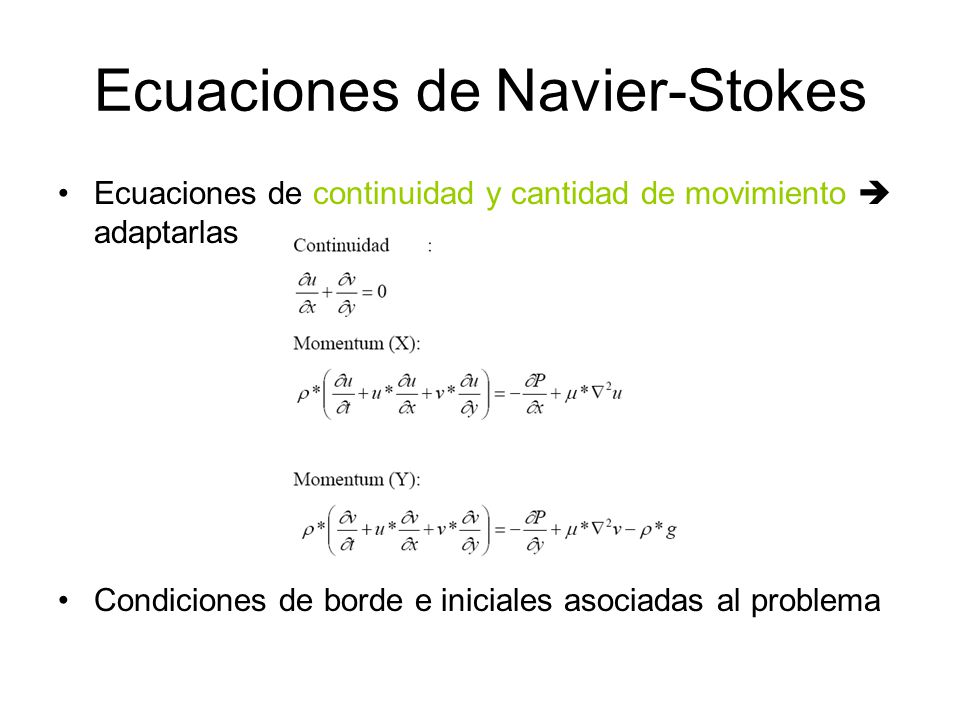

14 Ecuaciones de Navier-Stokes
Ecuaciones de continuidad y cantidad de movimiento  adaptarlas Condiciones de borde e iniciales asociadas al problema

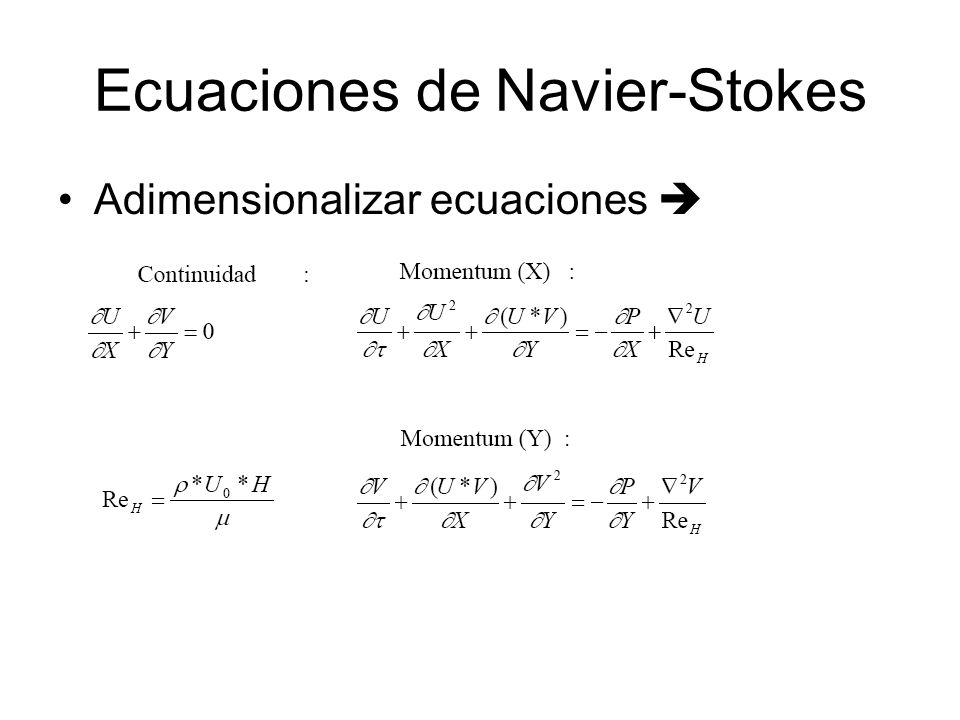

15 Ecuaciones de Navier-Stokes
Adimensionalizar ecuaciones 

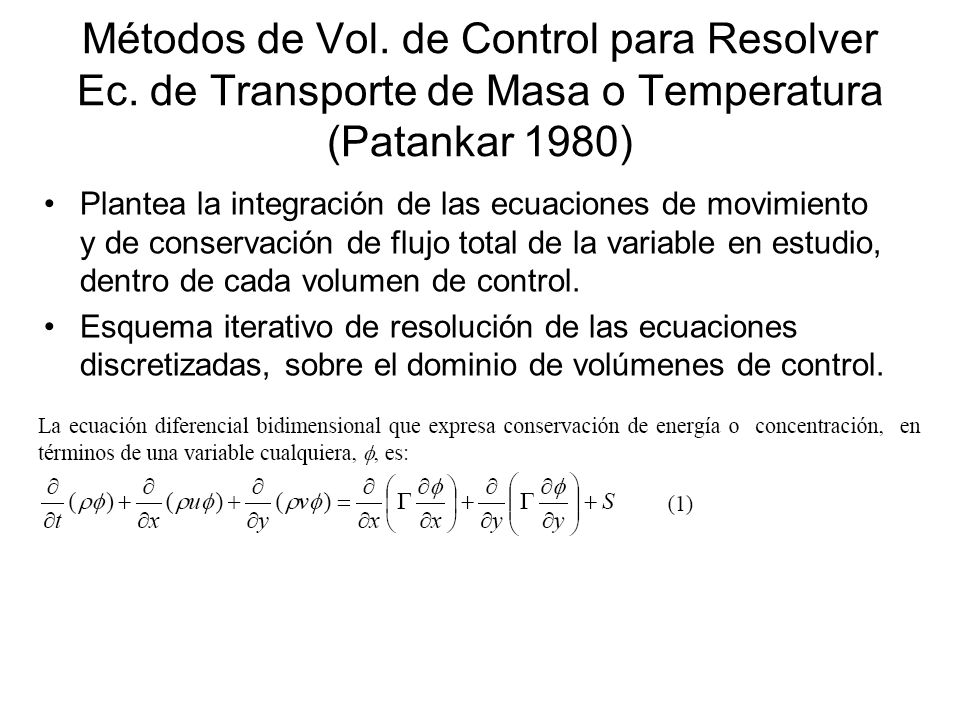

16 Métodos de Vol. de Control para Resolver Ec
Métodos de Vol. de Control para Resolver Ec. de Transporte de Masa o Temperatura (Patankar 1980) Plantea la integración de las ecuaciones de movimiento y de conservación de flujo total de la variable en estudio, dentro de cada volumen de control. Esquema iterativo de resolución de las ecuaciones discretizadas, sobre el dominio de volúmenes de control.

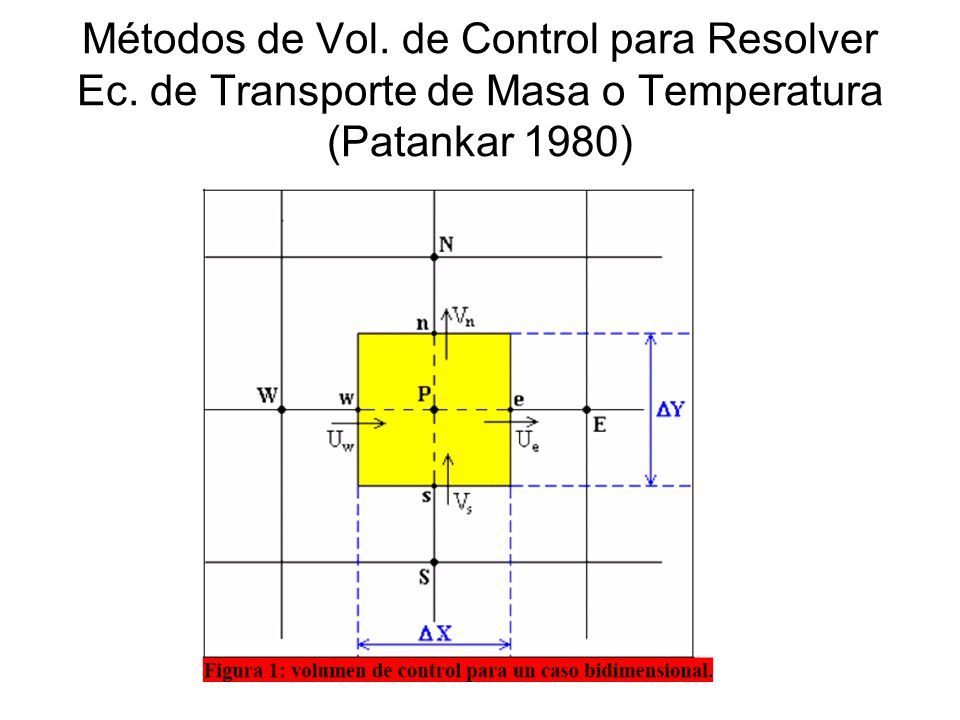

17 Métodos de Vol. de Control para Resolver Ec
Métodos de Vol. de Control para Resolver Ec. de Transporte de Masa o Temperatura (Patankar 1980)

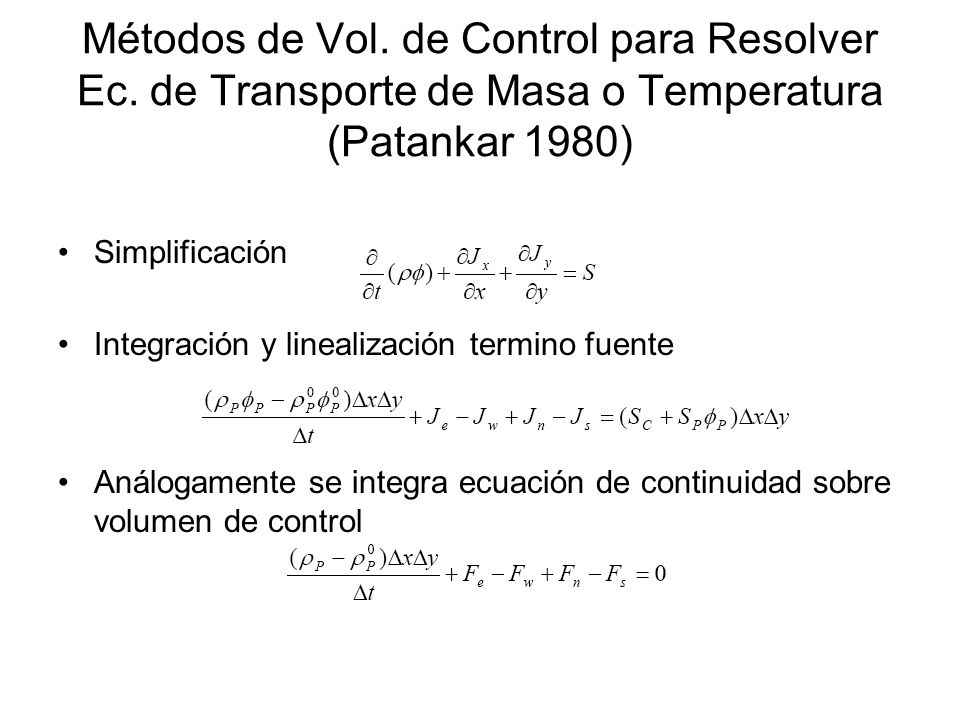

18 Métodos de Vol. de Control para Resolver Ec
Métodos de Vol. de Control para Resolver Ec. de Transporte de Masa o Temperatura (Patankar 1980) Simplificación Integración y linealización termino fuente Análogamente se integra ecuación de continuidad sobre volumen de control

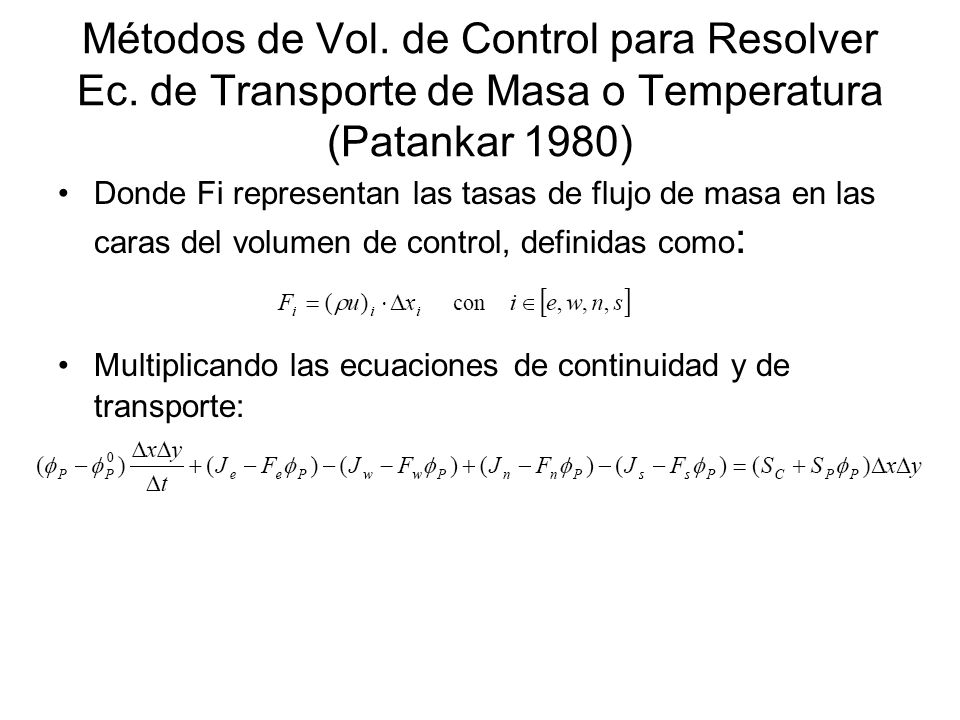

19 Métodos de Vol. de Control para Resolver Ec
Métodos de Vol. de Control para Resolver Ec. de Transporte de Masa o Temperatura (Patankar 1980) Donde Fi representan las tasas de flujo de masa en las caras del volumen de control, definidas como: Multiplicando las ecuaciones de continuidad y de transporte:

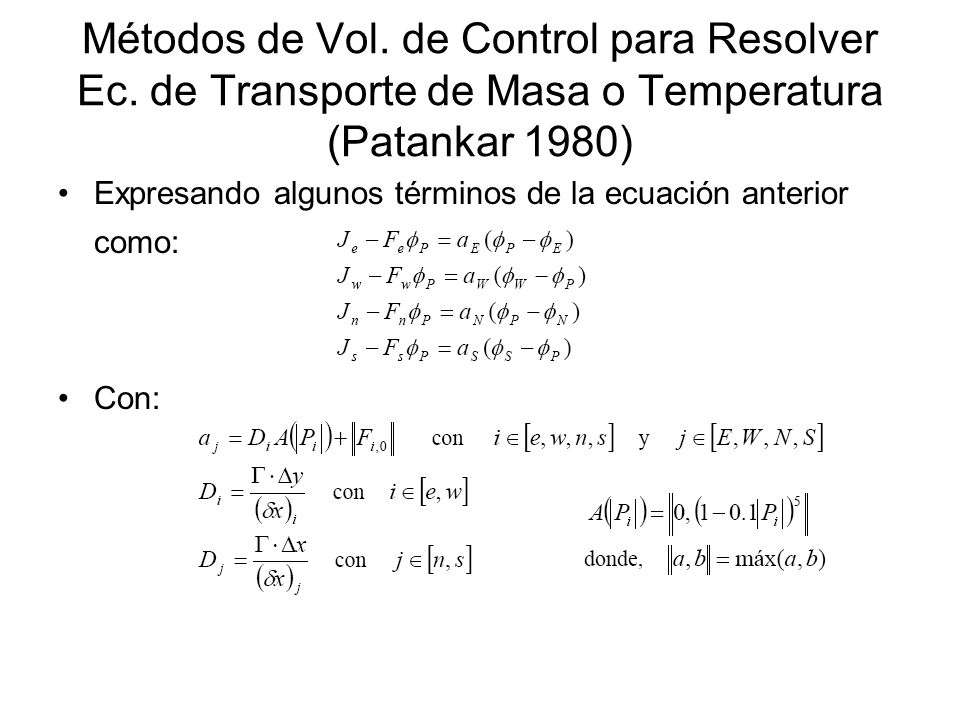

20 Métodos de Vol. de Control para Resolver Ec
Métodos de Vol. de Control para Resolver Ec. de Transporte de Masa o Temperatura (Patankar 1980) Expresando algunos términos de la ecuación anterior como: Con:

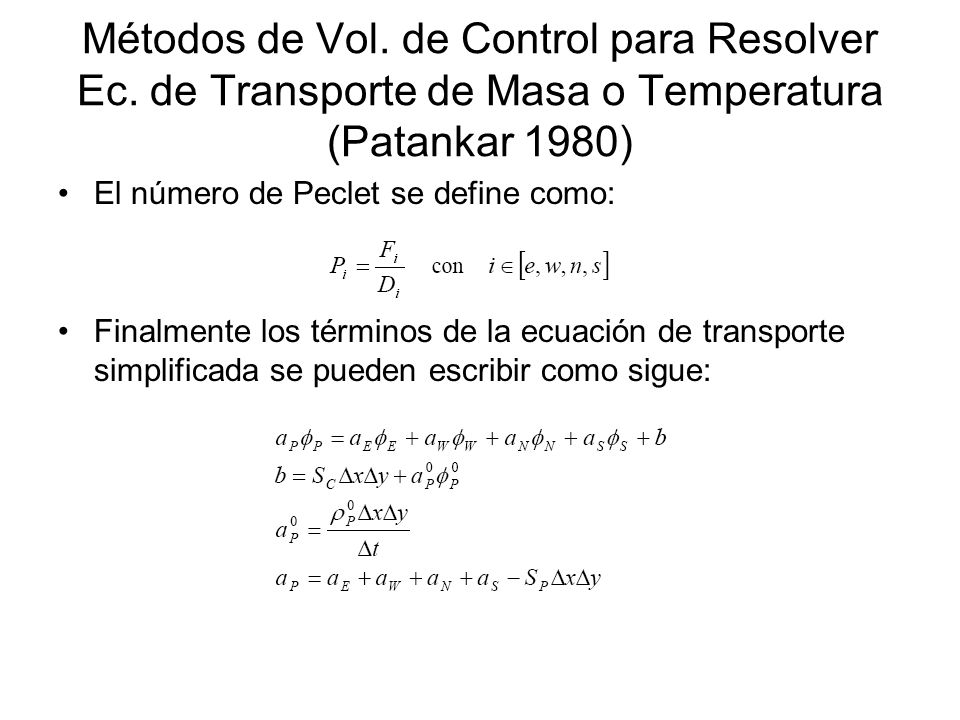

21 Métodos de Vol. de Control para Resolver Ec
Métodos de Vol. de Control para Resolver Ec. de Transporte de Masa o Temperatura (Patankar 1980) El número de Peclet se define como: Finalmente los términos de la ecuación de transporte simplificada se pueden escribir como sigue:

22 Definición de los Casos a Estudiar

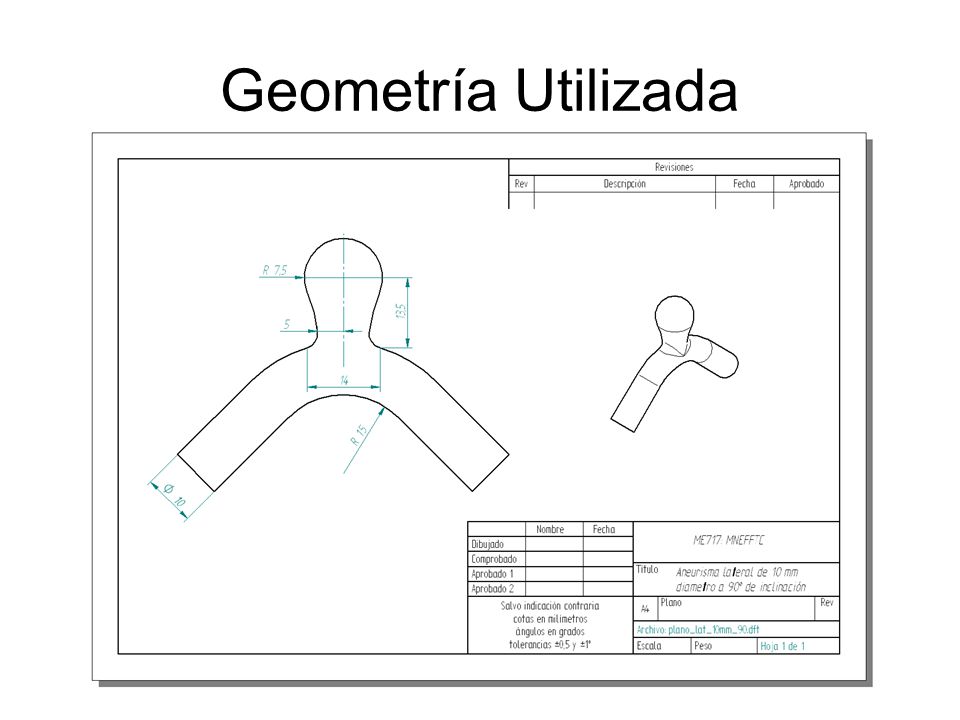

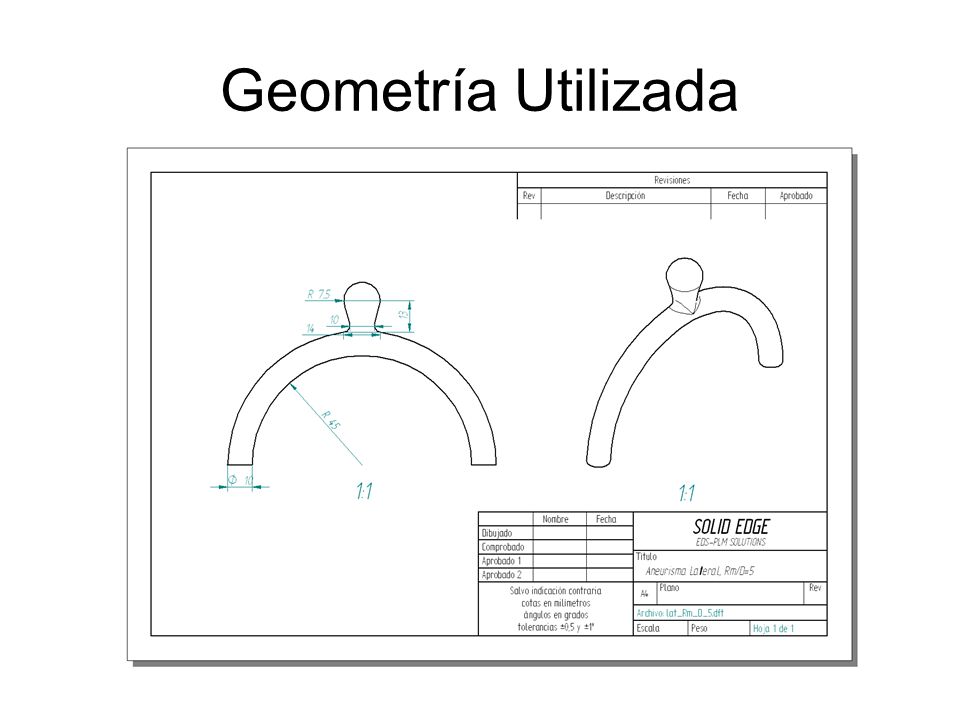

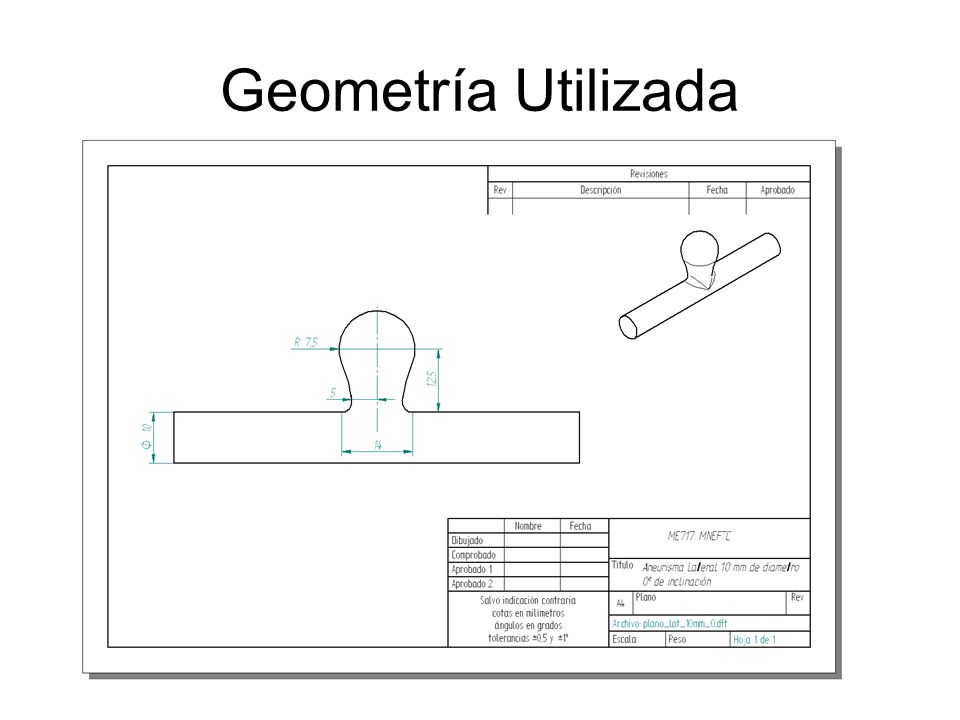

23 Geometría Utilizada

24 Geometría Utilizada

25 Geometría Utilizada

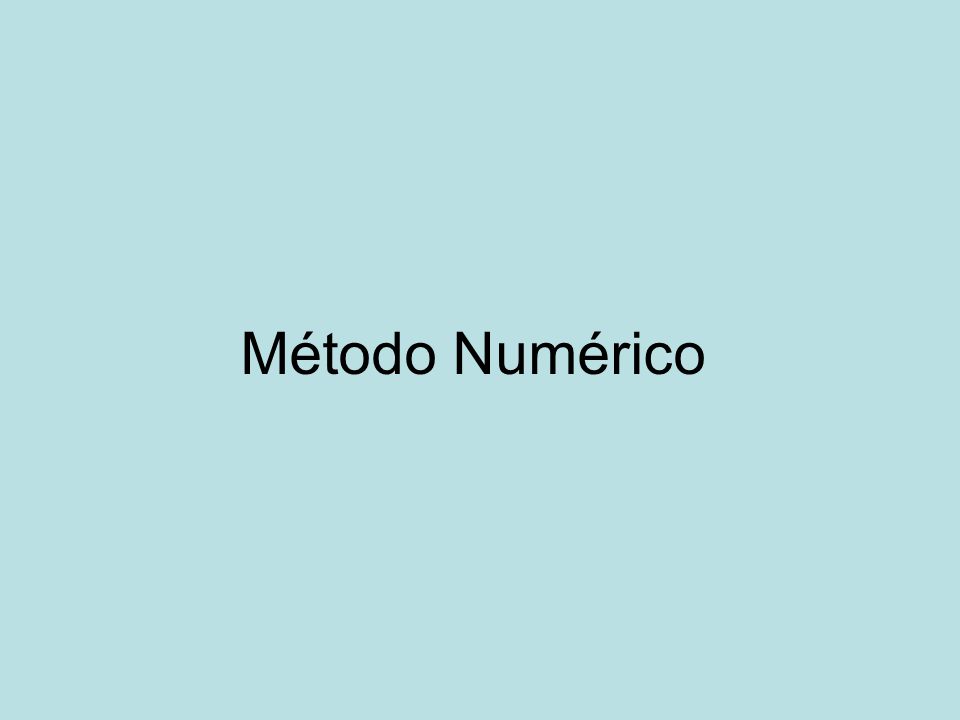

26 Método Numérico

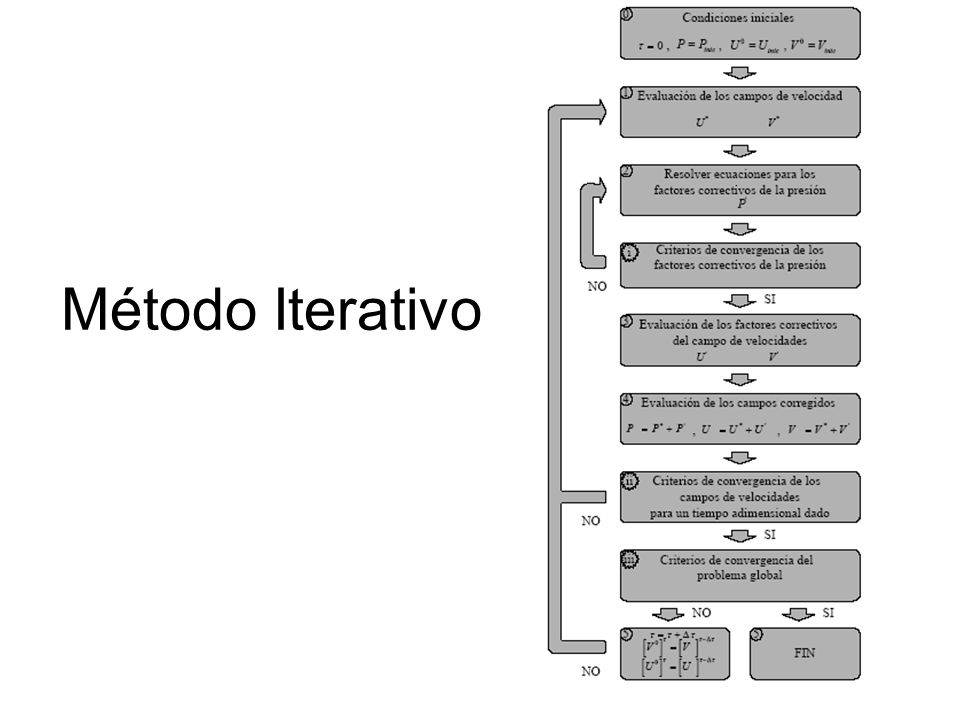

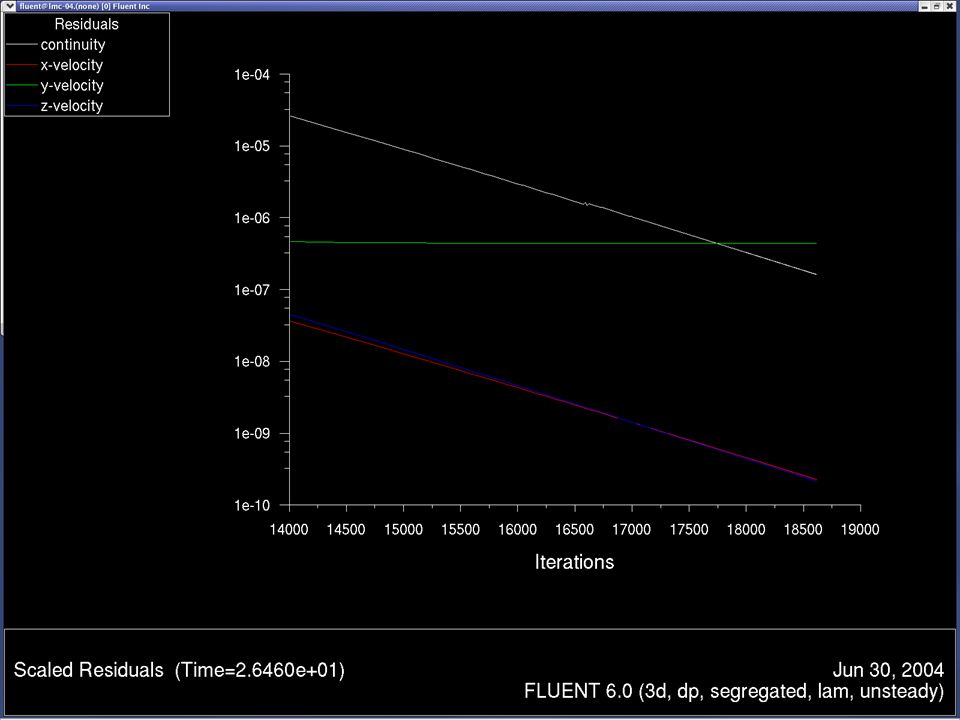

27 Método Iterativo

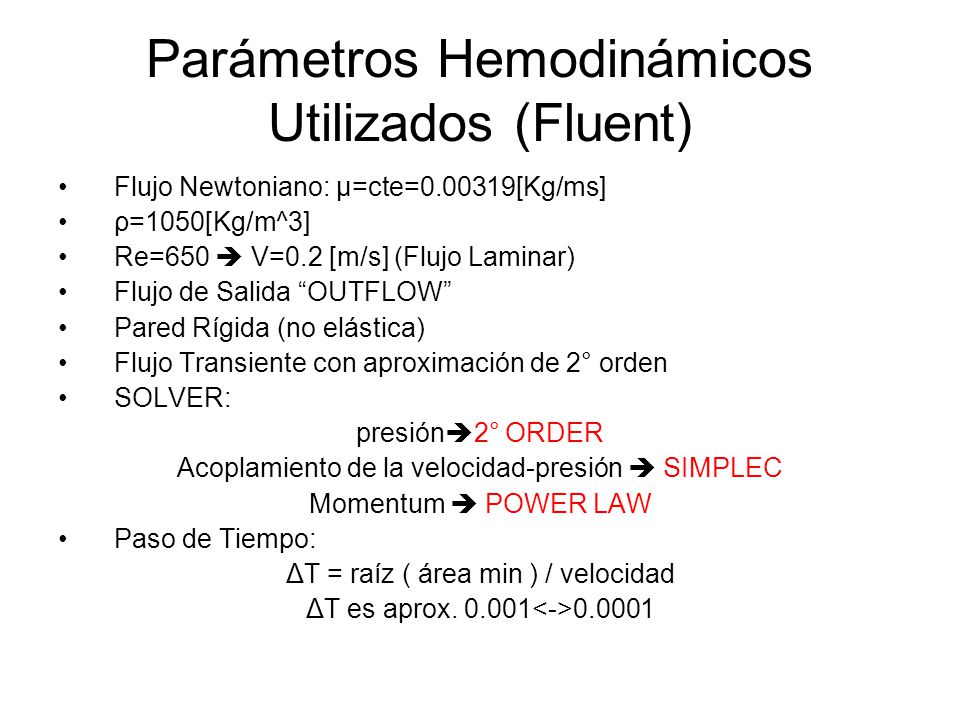

28 Parámetros Hemodinámicos Utilizados (Fluent)
Flujo Newtoniano: µ=cte= [Kg/ms] ρ=1050[Kg/m^3] Re=650  V=0.2 [m/s] (Flujo Laminar) Flujo de Salida “OUTFLOW” Pared Rígida (no elástica) Flujo Transiente con aproximación de 2° orden SOLVER: presión2° ORDER Acoplamiento de la velocidad-presión  SIMPLEC Momentum  POWER LAW Paso de Tiempo: ΔT = raíz ( área min ) / velocidad ΔT es aprox <->0.0001

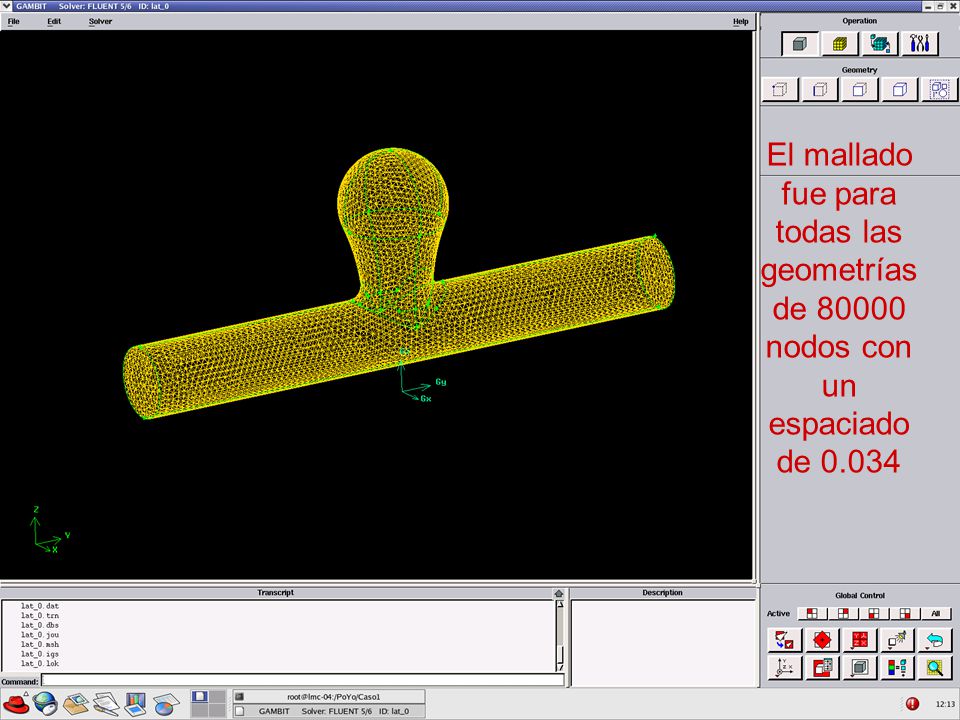

29 El mallado fue para todas las geometrías de 80000 nodos con un espaciado de 0.034

30 Resultados Obtenidos

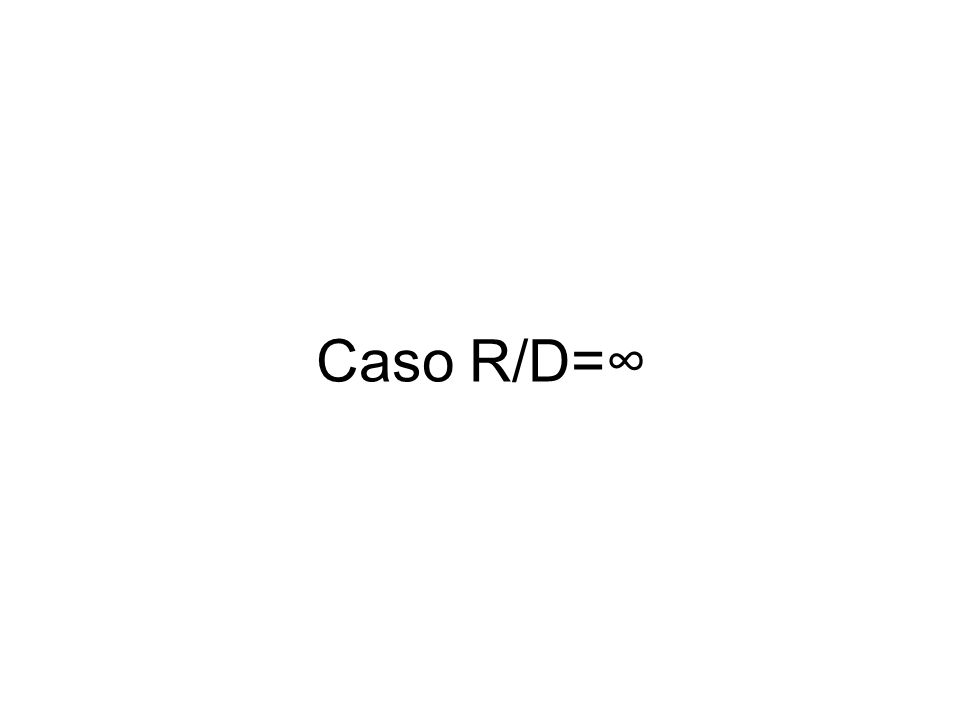

31 Caso R/D=∞

32

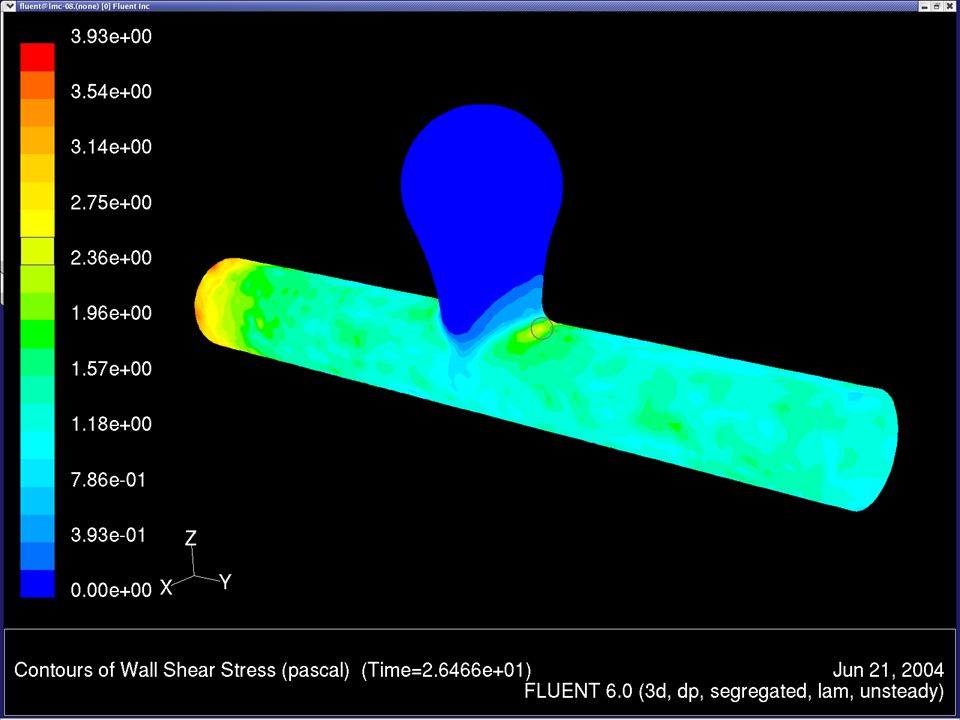

33

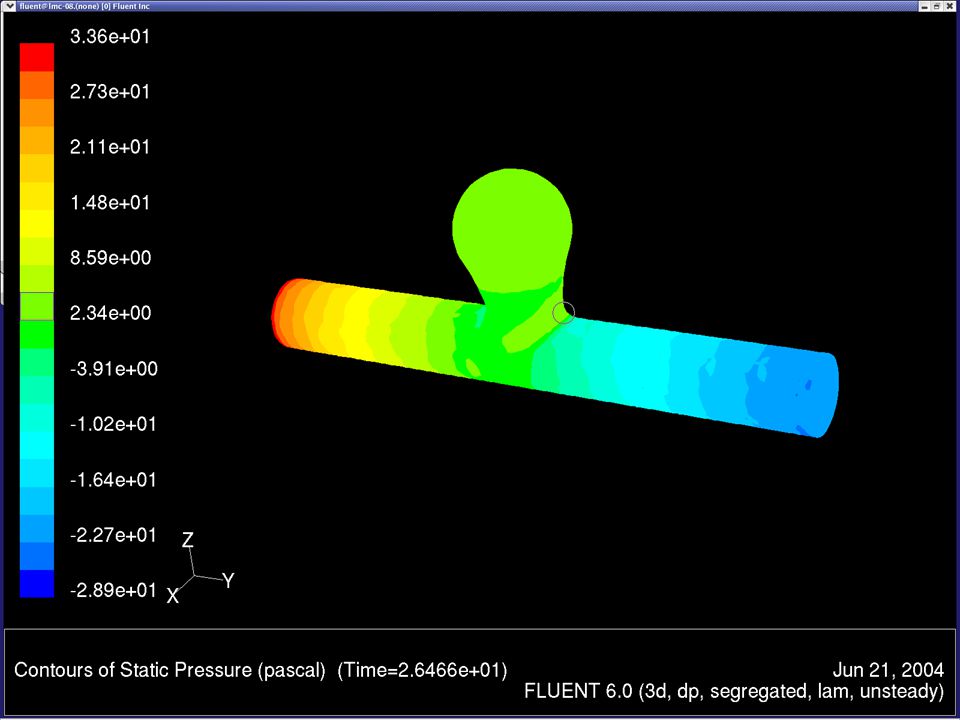

34

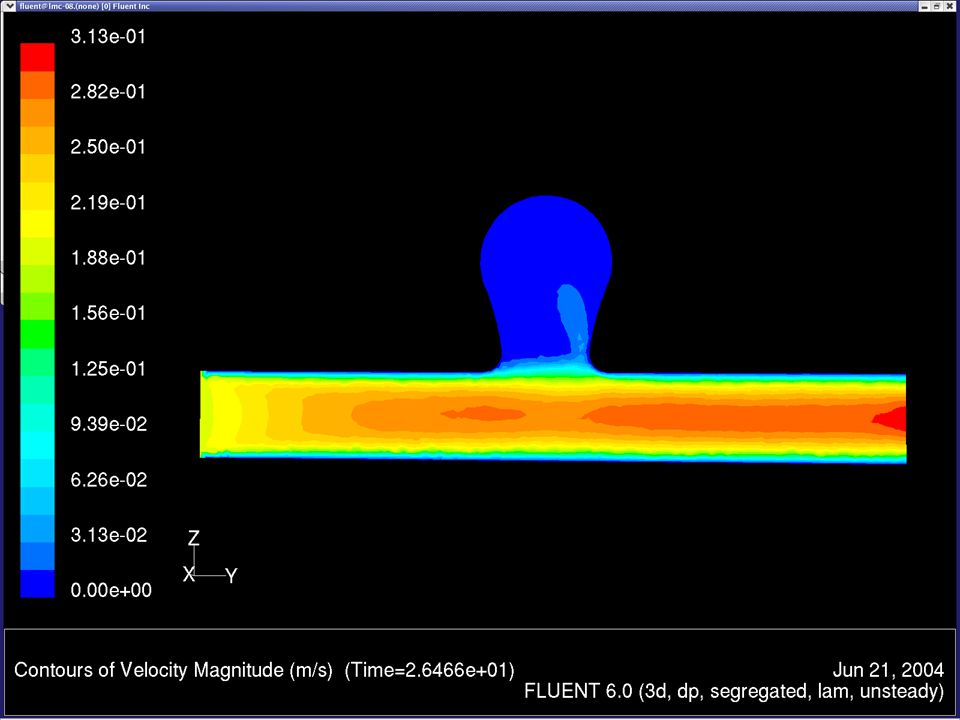

35

36

37 Caso R/D=2.5

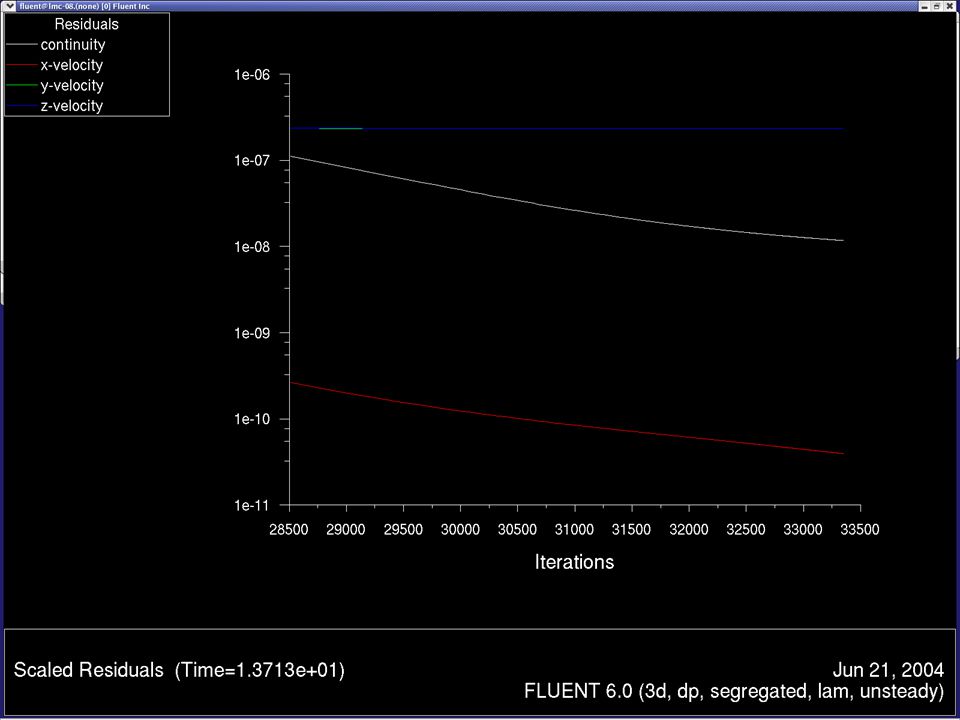

38

39

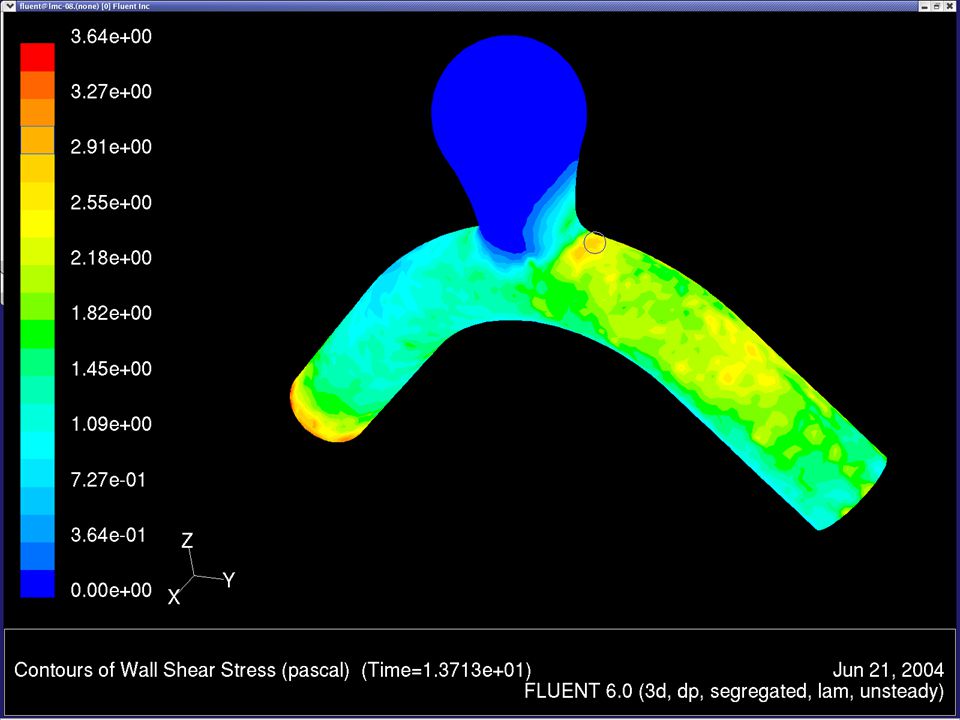

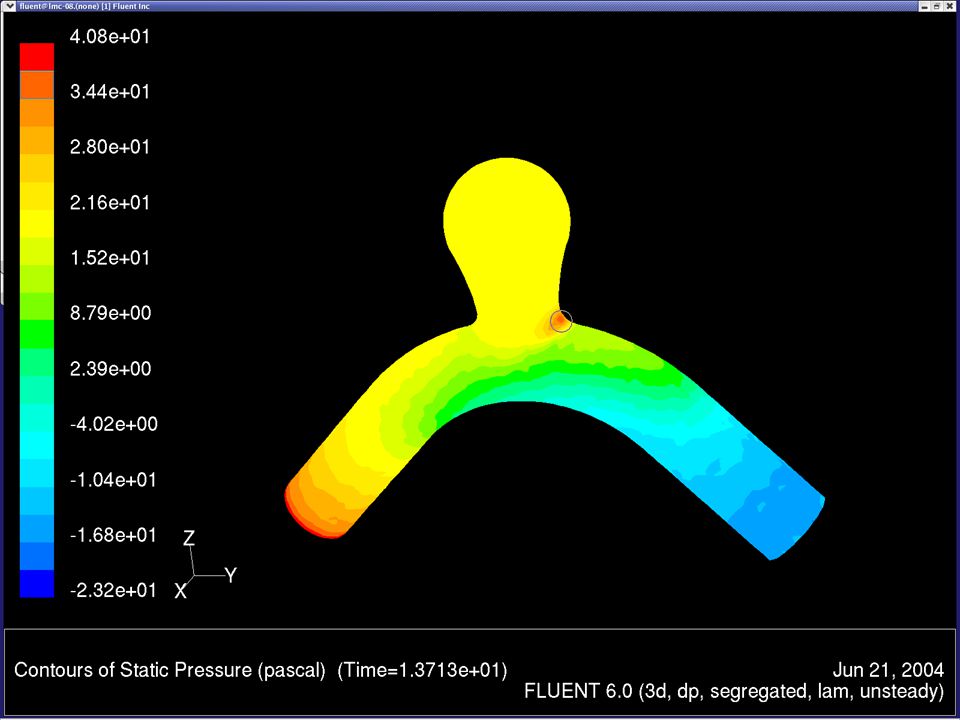

40

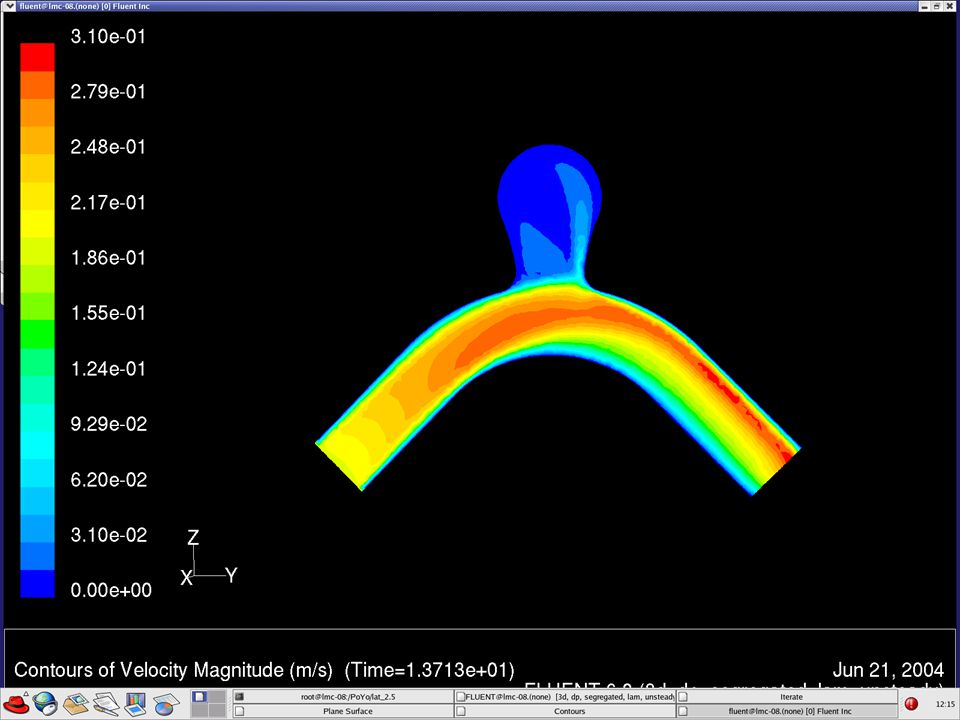

41

42

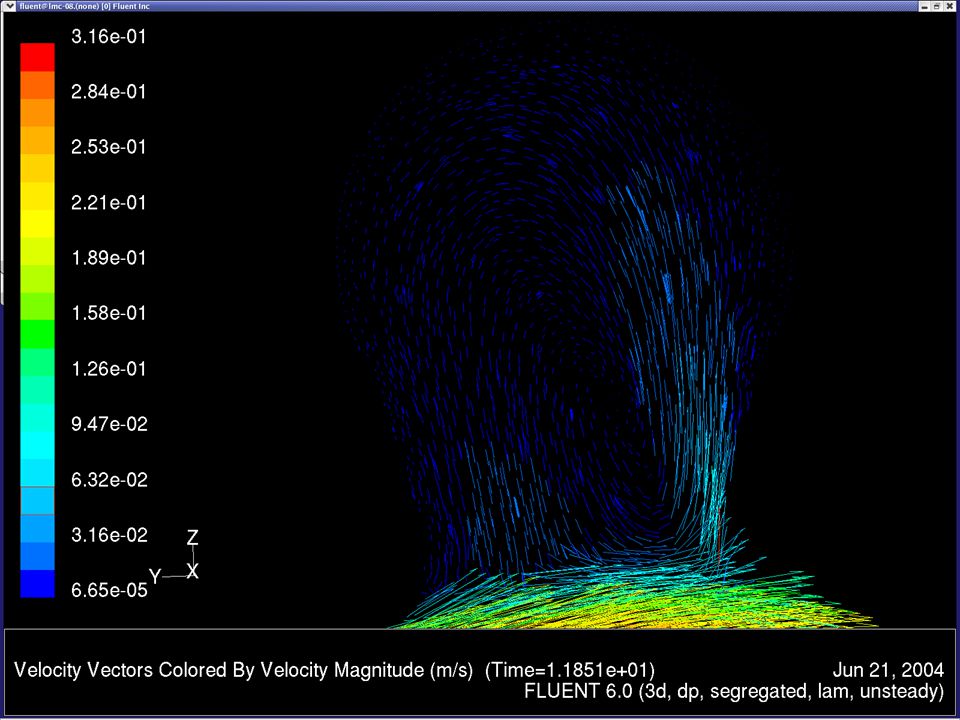

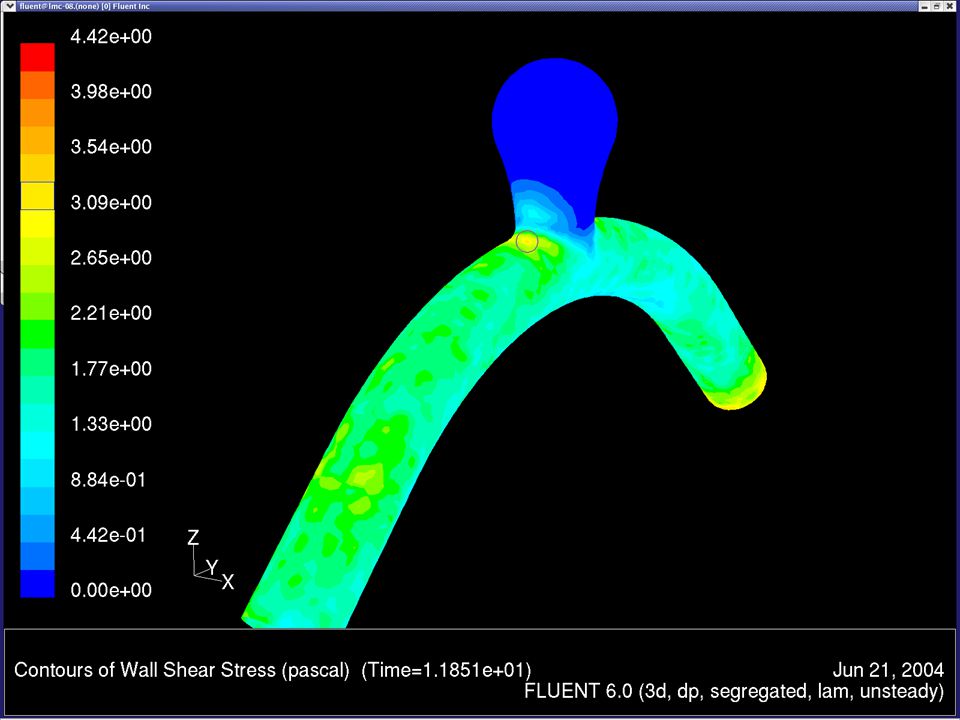

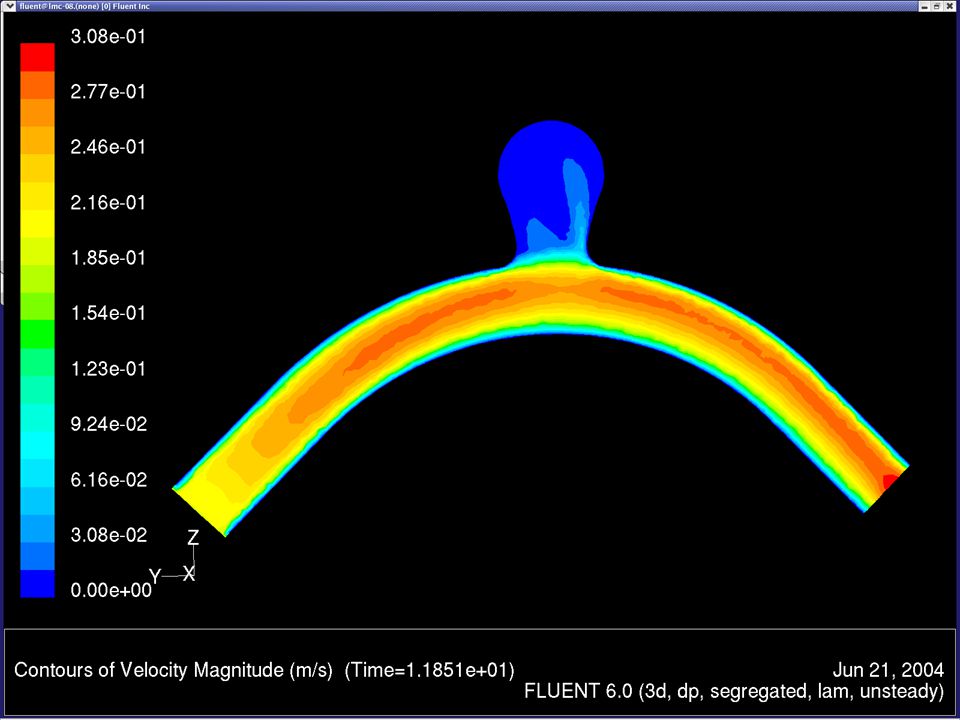

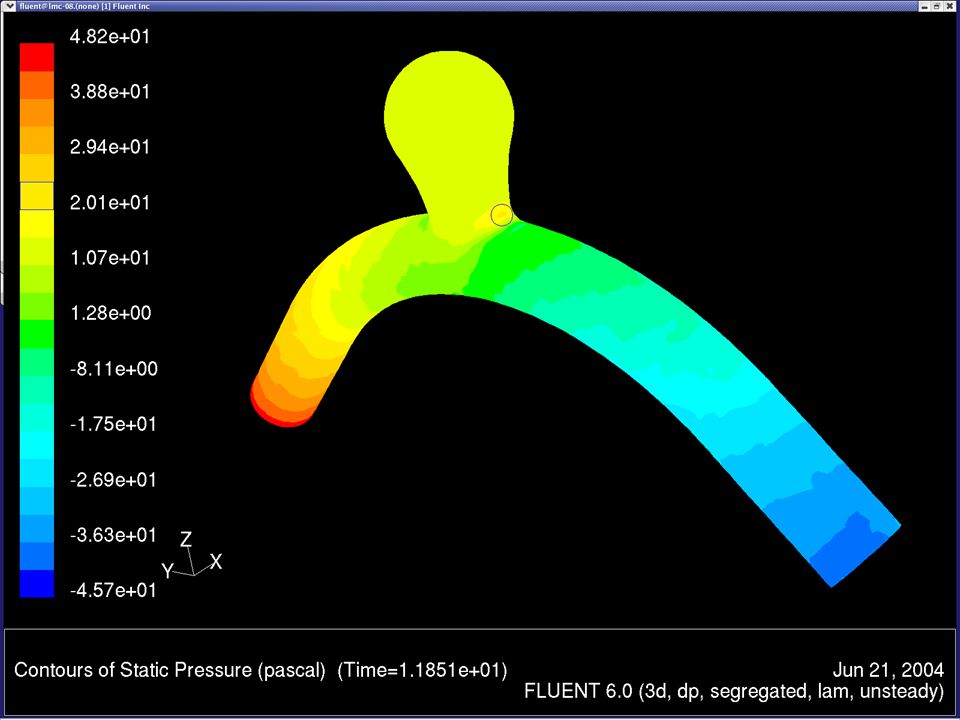

43 Caso R/D=5

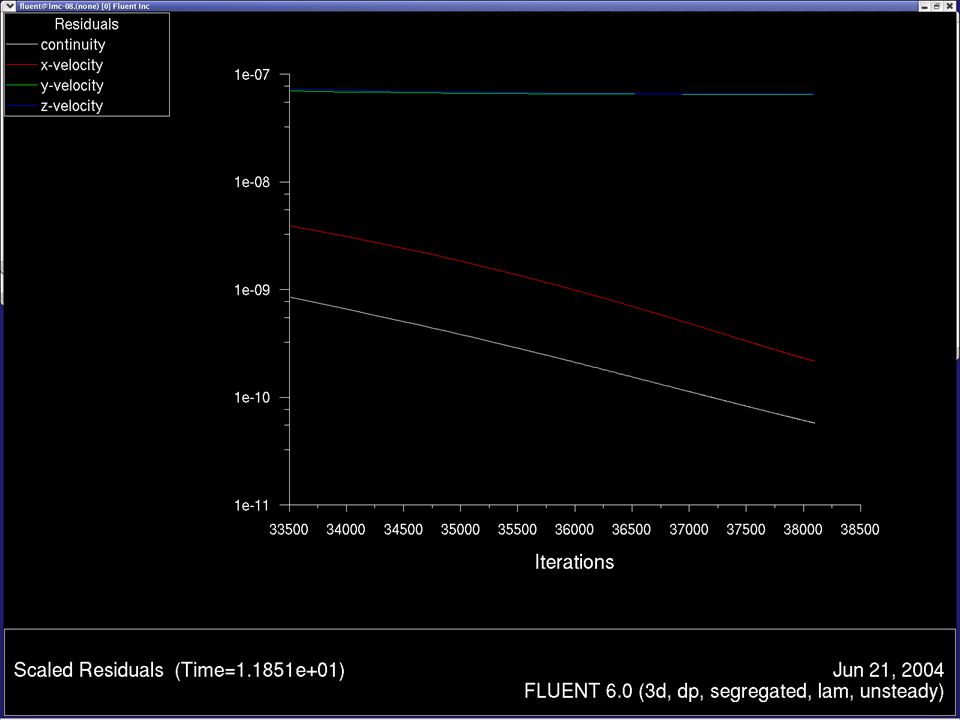

44

45

46

47

48

49 Comparación con Literatura

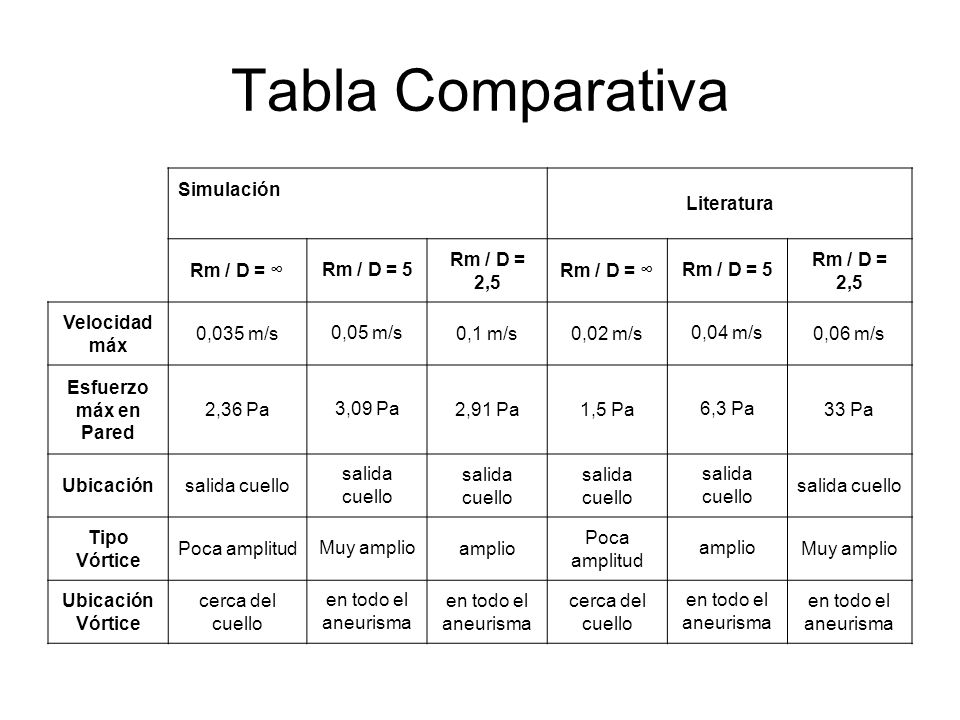

50 Tabla Comparativa Simulación Literatura Rm / D = ∞ Rm / D = 5
Velocidad máx 0,035 m/s 0,05 m/s 0,1 m/s 0,02 m/s 0,04 m/s 0,06 m/s Esfuerzo máx en Pared 2,36 Pa 3,09 Pa 2,91 Pa 1,5 Pa 6,3 Pa 33 Pa Ubicación salida cuello Tipo Vórtice Poca amplitud Muy amplio amplio Ubicación Vórtice cerca del cuello en todo el aneurisma

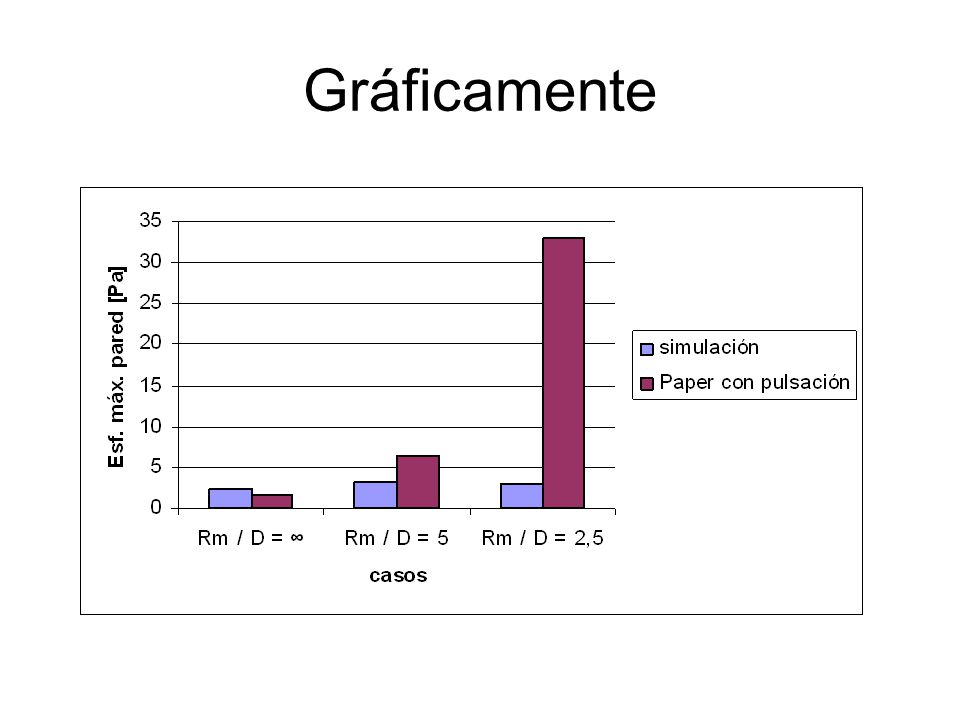

51 Gráficamente

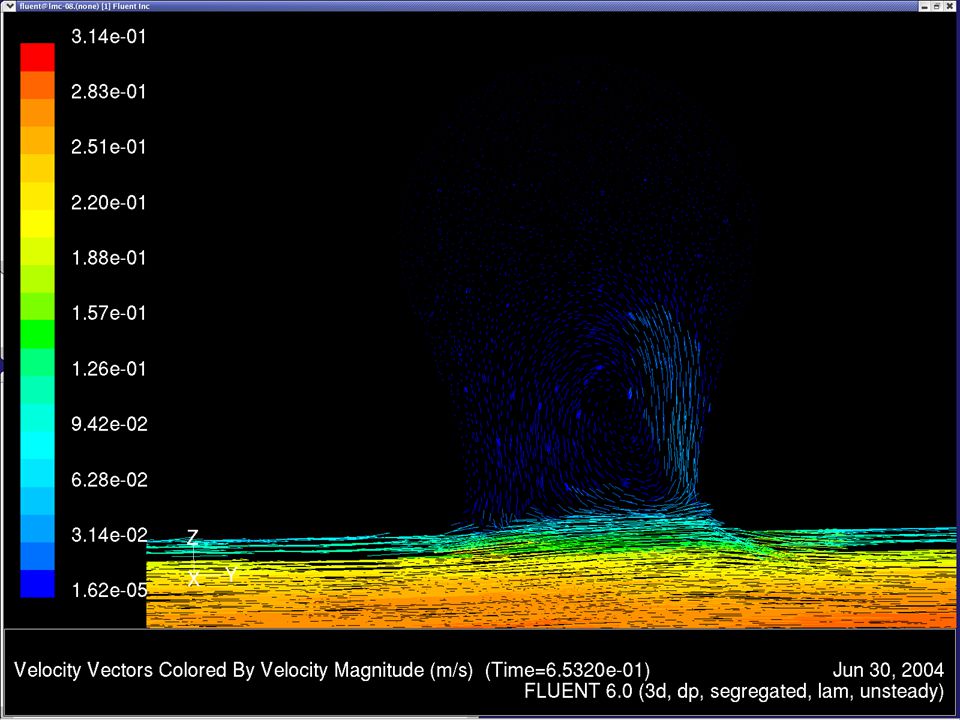

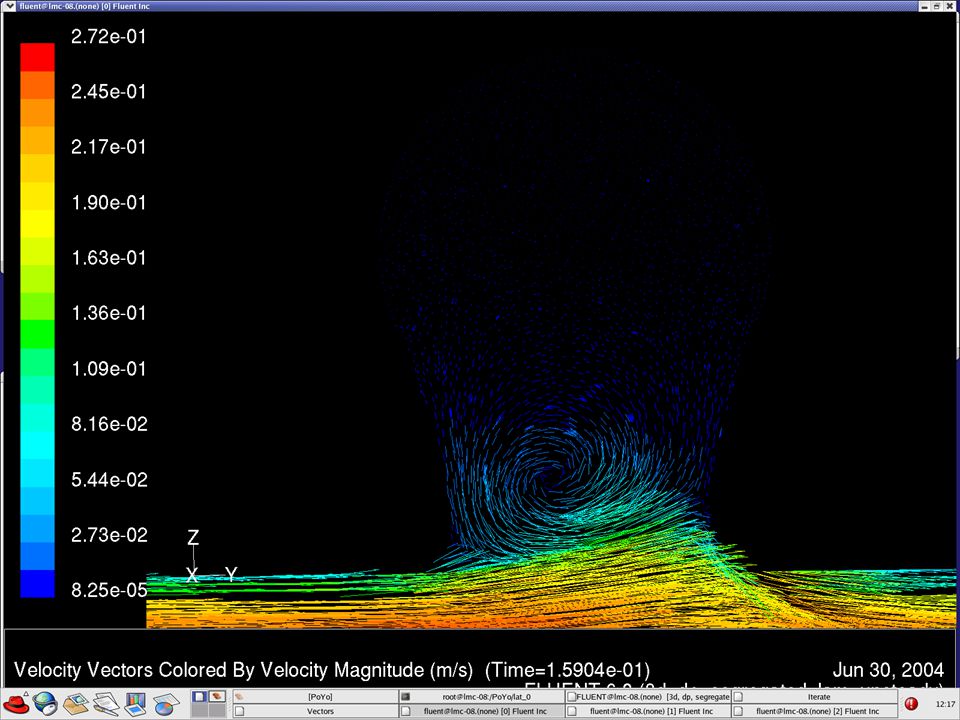

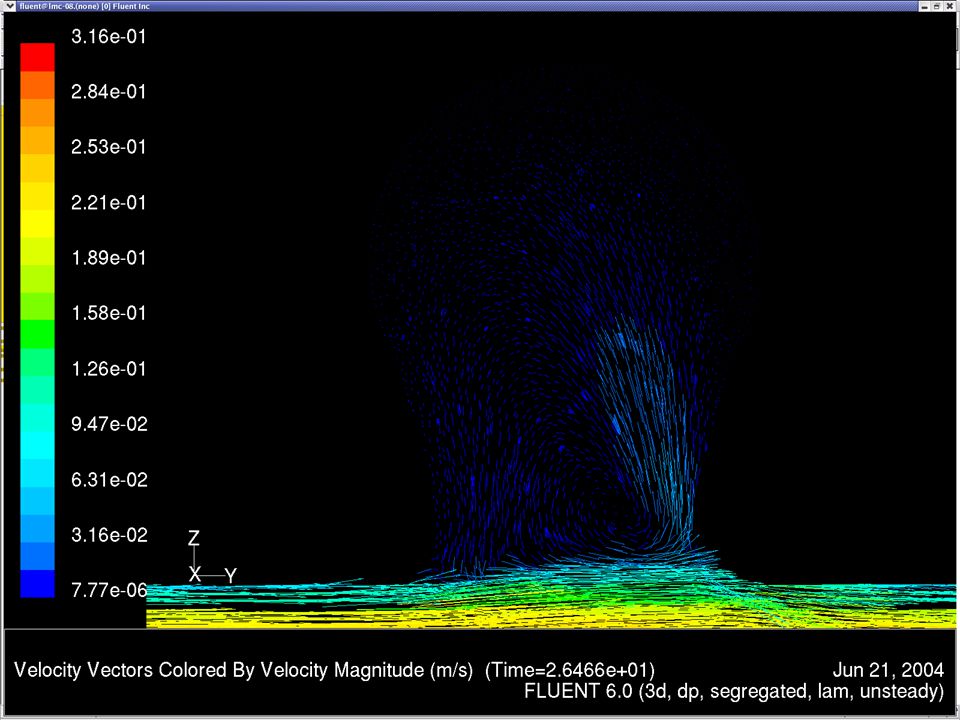

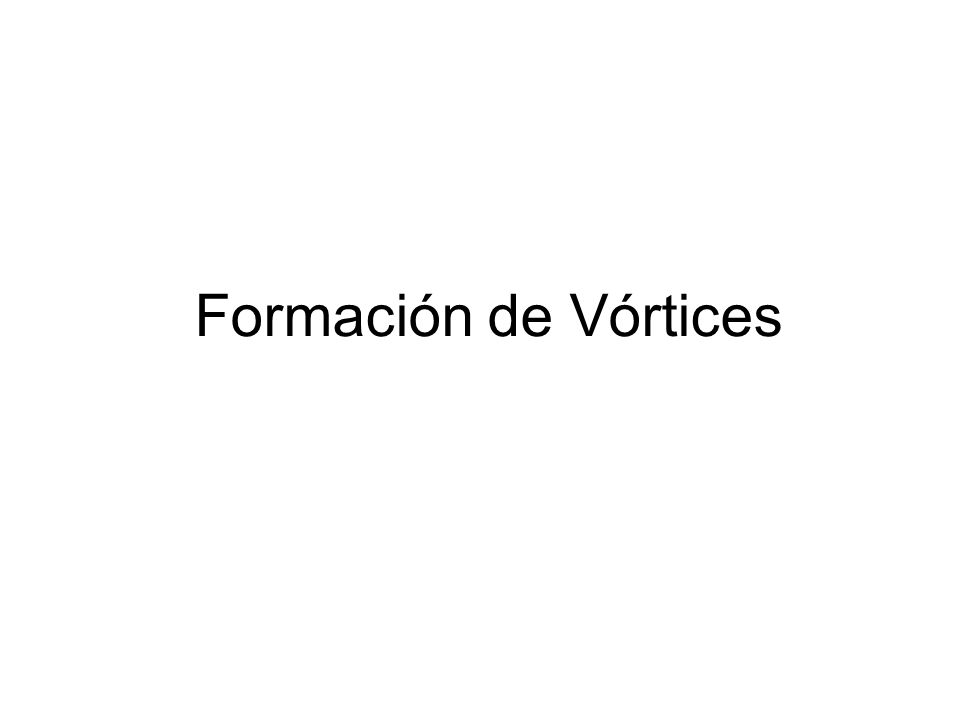

52 Formación de Vórtices

53

54

55

56 Conclusiones

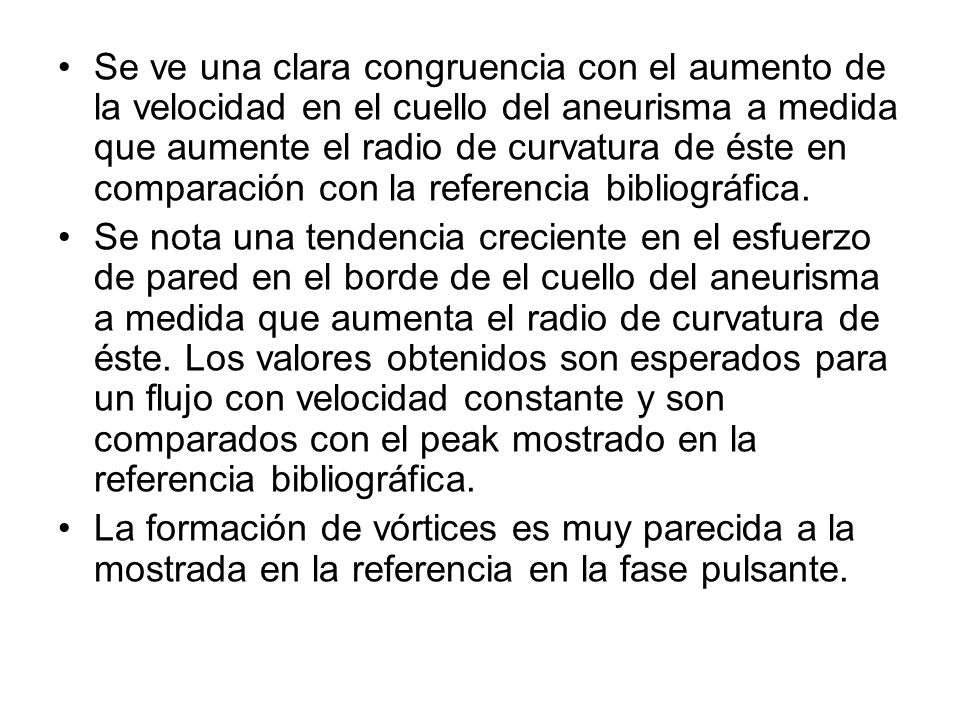

57 Se ve una clara congruencia con el aumento de la velocidad en el cuello del aneurisma a medida que aumente el radio de curvatura de éste en comparación con la referencia bibliográfica. Se nota una tendencia creciente en el esfuerzo de pared en el borde de el cuello del aneurisma a medida que aumenta el radio de curvatura de éste. Los valores obtenidos son esperados para un flujo con velocidad constante y son comparados con el peak mostrado en la referencia bibliográfica. La formación de vórtices es muy parecida a la mostrada en la referencia en la fase pulsante.

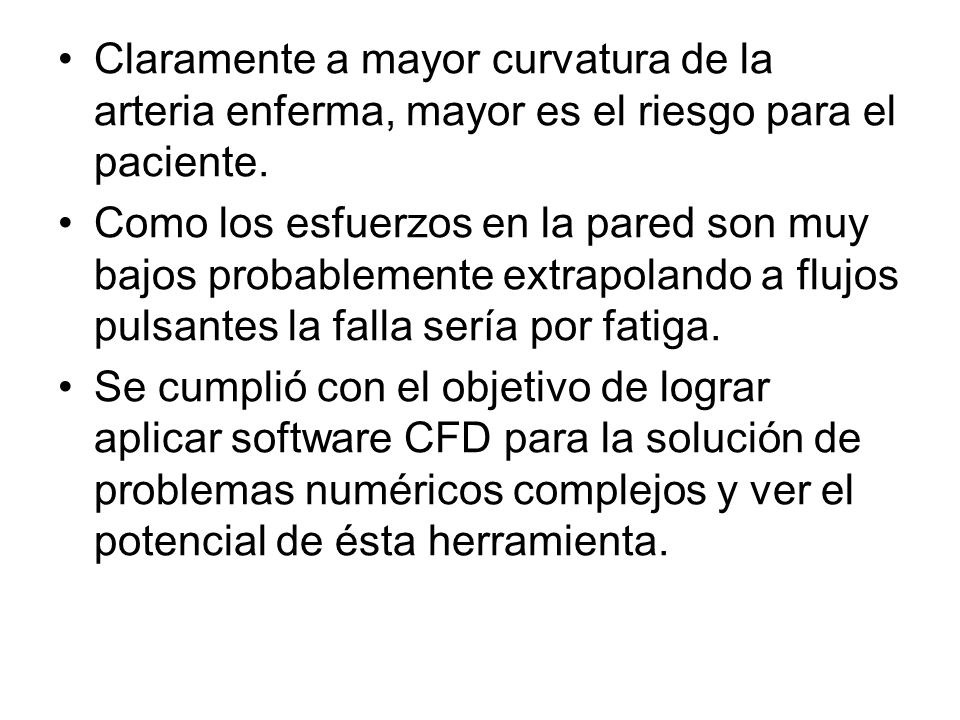

58 Claramente a mayor curvatura de la arteria enferma, mayor es el riesgo para el paciente.
Como los esfuerzos en la pared son muy bajos probablemente extrapolando a flujos pulsantes la falla sería por fatiga. Se cumplió con el objetivo de lograr aplicar software CFD para la solución de problemas numéricos complejos y ver el potencial de ésta herramienta.
