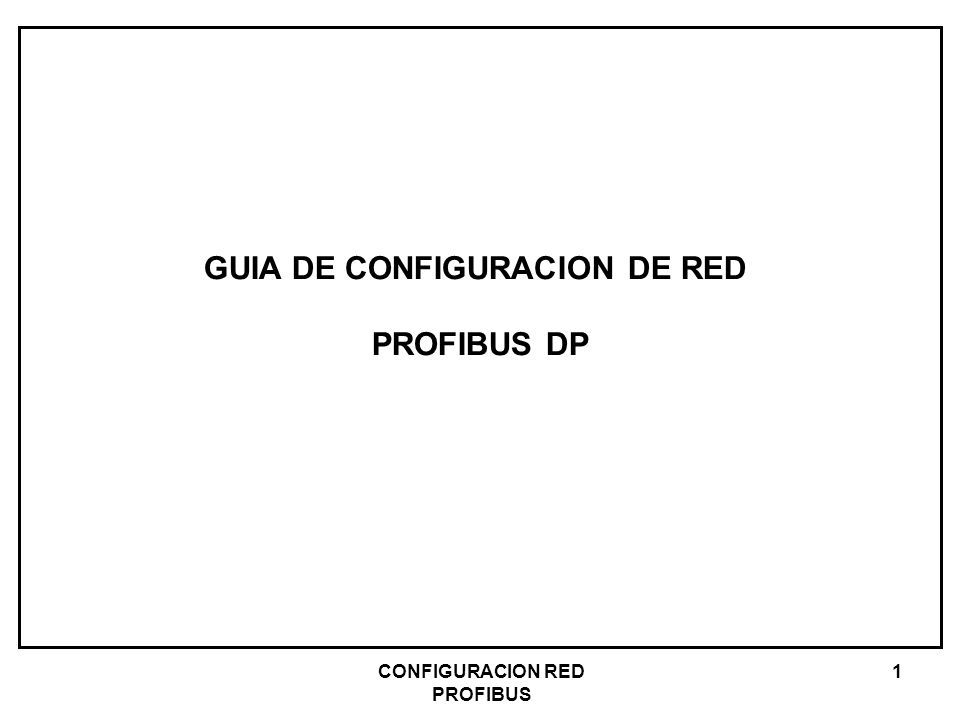

1 CONFIGURACION RED PROFIBUS 1 GUIA DE CONFIGURACION DE RED PROFIBUS DP

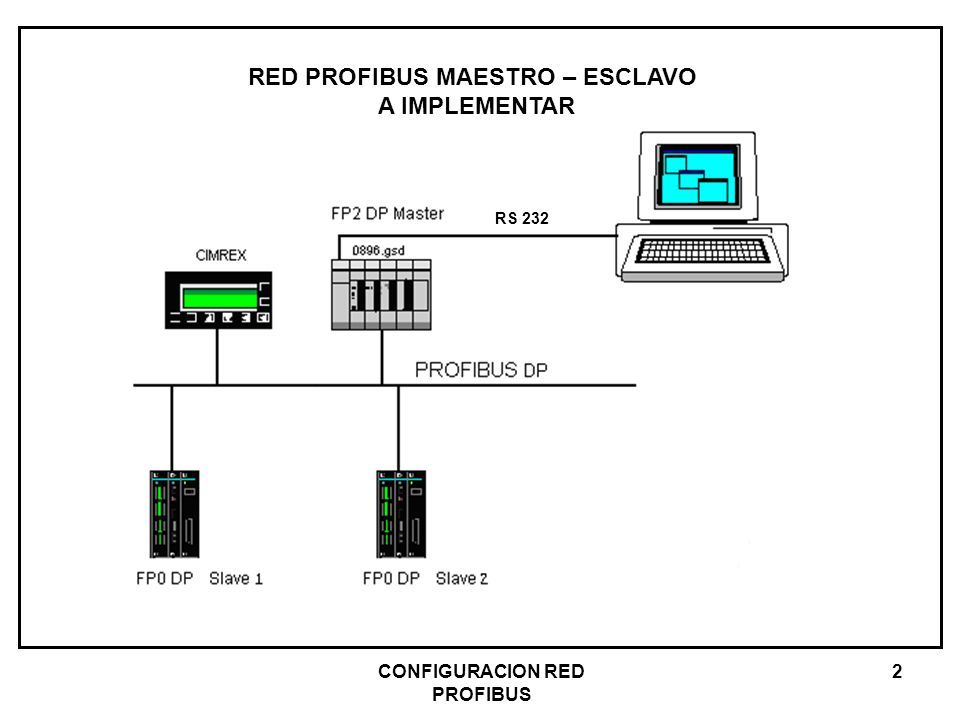

2 CONFIGURACION RED PROFIBUS 2 RED PROFIBUS MAESTRO – ESCLAVO A IMPLEMENTAR RS 232

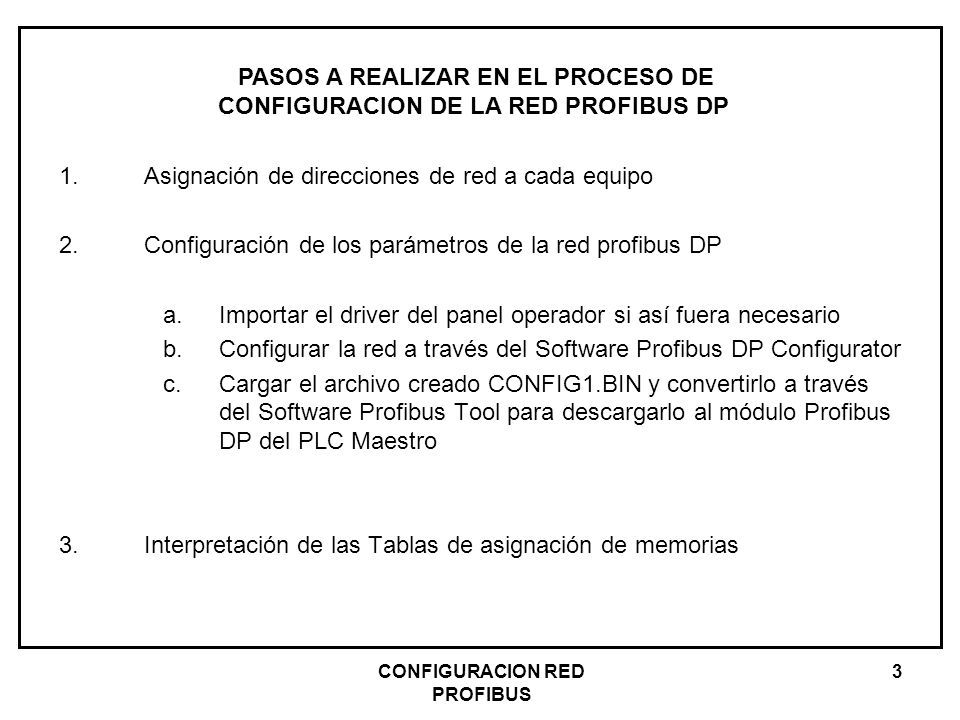

3 CONFIGURACION RED PROFIBUS 3 1.Asignación de direcciones de red a cada equipo 2.Configuración de los parámetros de la red profibus DP a.Importar el driver del panel operador si así fuera necesario b.Configurar la red a través del Software Profibus DP Configurator c.Cargar el archivo creado CONFIG1.BIN y convertirlo a través del Software Profibus Tool para descargarlo al módulo Profibus DP del PLC Maestro 3.Interpretación de las Tablas de asignación de memorias PASOS A REALIZAR EN EL PROCESO DE CONFIGURACION DE LA RED PROFIBUS DP

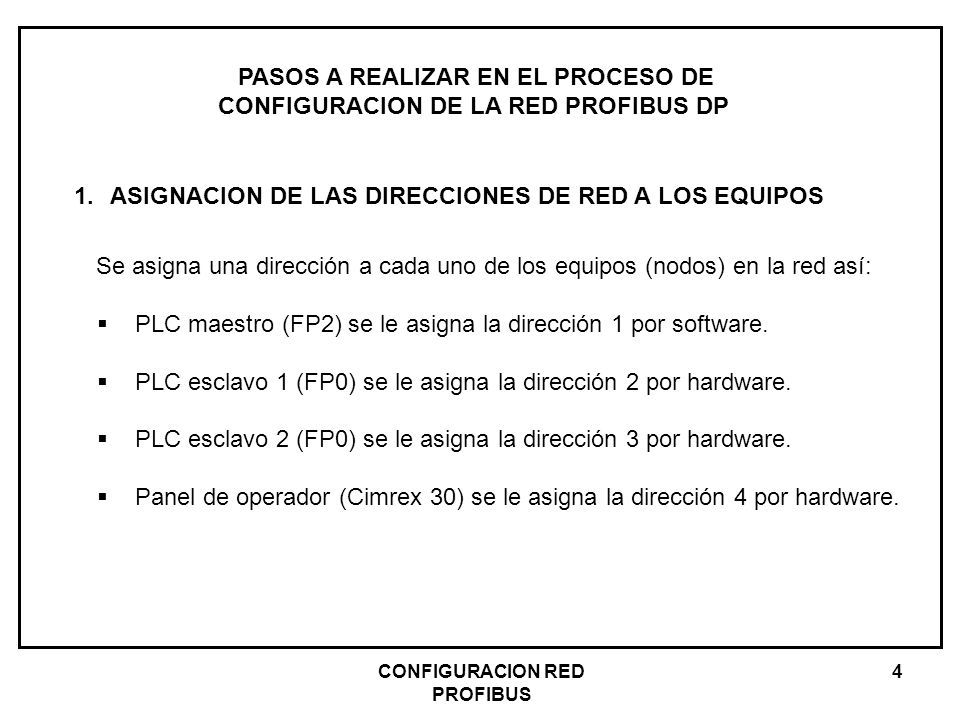

4 CONFIGURACION RED PROFIBUS 4 1.ASIGNACION DE LAS DIRECCIONES DE RED A LOS EQUIPOS Se asigna una dirección a cada uno de los equipos (nodos) en la red así:  PLC maestro (FP2) se le asigna la dirección 1 por software.  PLC esclavo 1 (FP0) se le asigna la dirección 2 por hardware.  PLC esclavo 2 (FP0) se le asigna la dirección 3 por hardware.  Panel de operador (Cimrex 30) se le asigna la dirección 4 por hardware. PASOS A REALIZAR EN EL PROCESO DE CONFIGURACION DE LA RED PROFIBUS DP

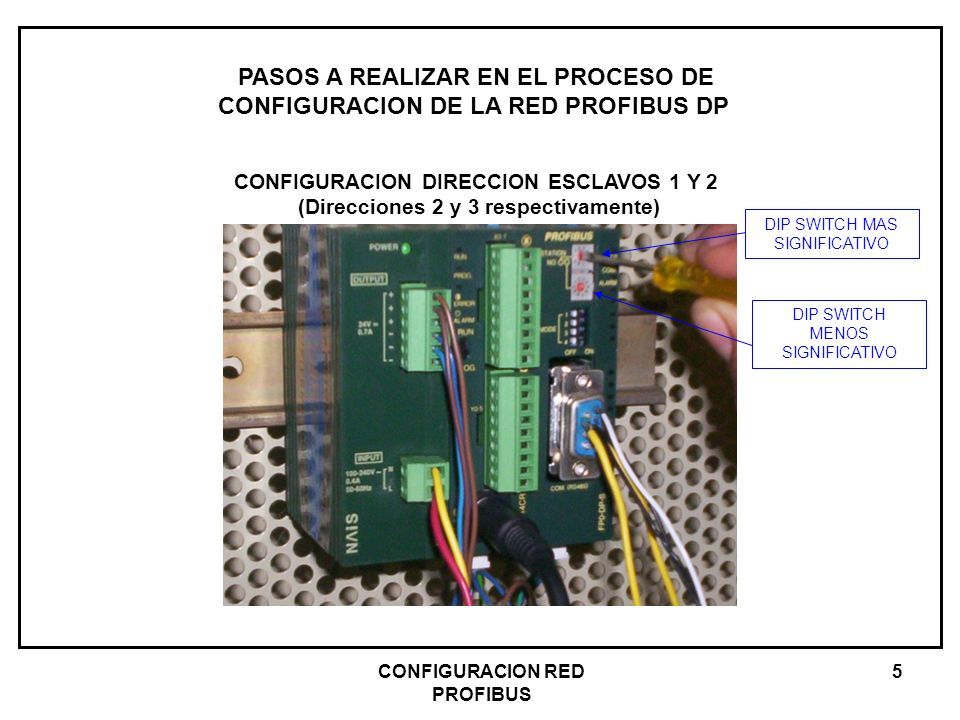

5 CONFIGURACION RED PROFIBUS 5 CONFIGURACION DIRECCION ESCLAVOS 1 Y 2 (Direcciones 2 y 3 respectivamente) PASOS A REALIZAR EN EL PROCESO DE CONFIGURACION DE LA RED PROFIBUS DP DIP SWITCH MAS SIGNIFICATIVO DIP SWITCH MENOS SIGNIFICATIVO

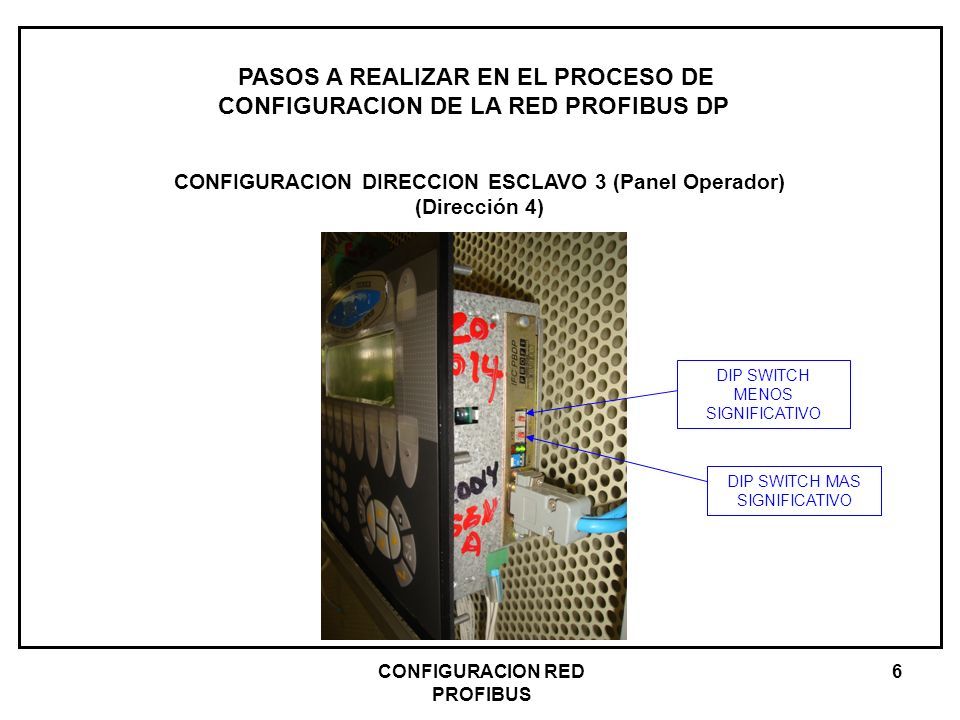

6 CONFIGURACION RED PROFIBUS 6 CONFIGURACION DIRECCION ESCLAVO 3 (Panel Operador) (Dirección 4) PASOS A REALIZAR EN EL PROCESO DE CONFIGURACION DE LA RED PROFIBUS DP DIP SWITCH MAS SIGNIFICATIVO DIP SWITCH MENOS SIGNIFICATIVO

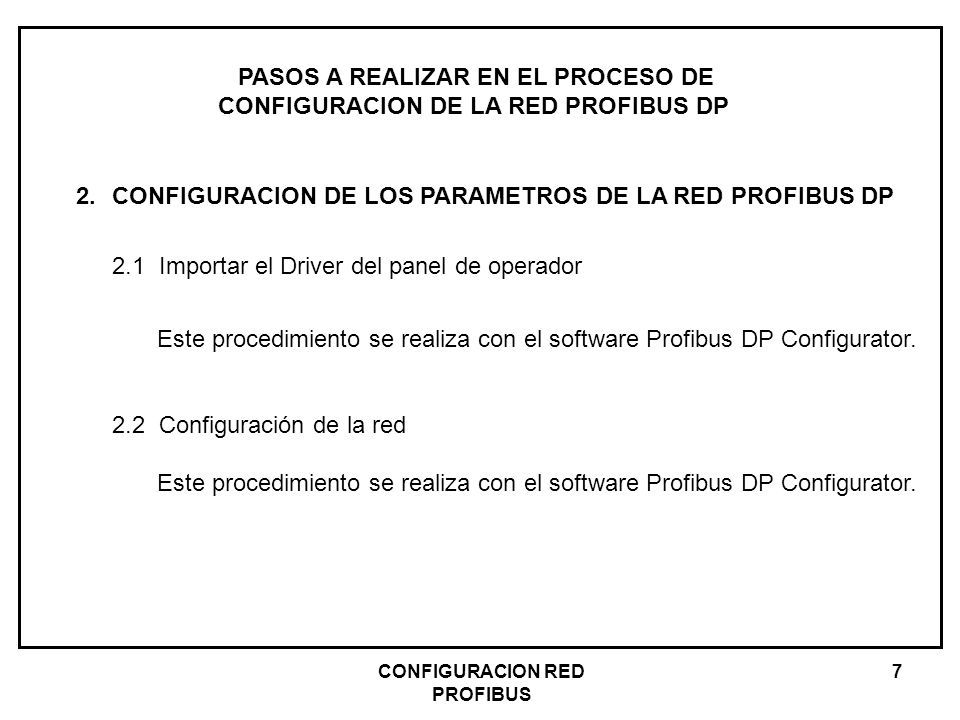

7 CONFIGURACION RED PROFIBUS 7 2.CONFIGURACION DE LOS PARAMETROS DE LA RED PROFIBUS DP PASOS A REALIZAR EN EL PROCESO DE CONFIGURACION DE LA RED PROFIBUS DP 2.1 Importar el Driver del panel de operador Este procedimiento se realiza con el software Profibus DP Configurator. 2.2 Configuración de la red Este procedimiento se realiza con el software Profibus DP Configurator.

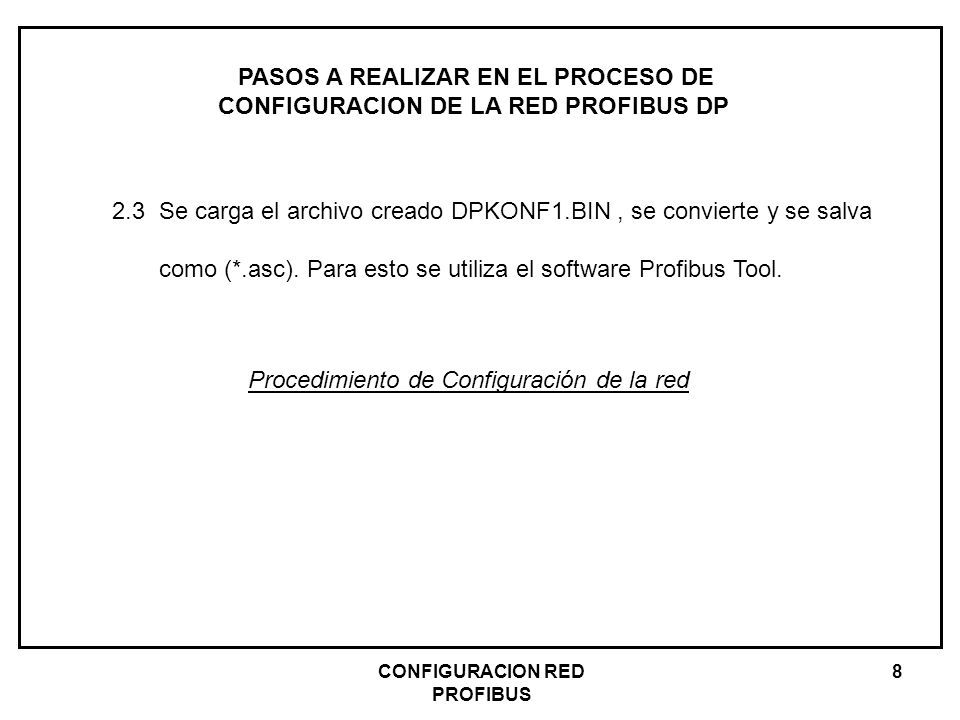

8 CONFIGURACION RED PROFIBUS 8 PASOS A REALIZAR EN EL PROCESO DE CONFIGURACION DE LA RED PROFIBUS DP 2.3 Se carga el archivo creado DPKONF1.BIN, se convierte y se salva como (*.asc). Para esto se utiliza el software Profibus Tool. Procedimiento de Configuración de la red

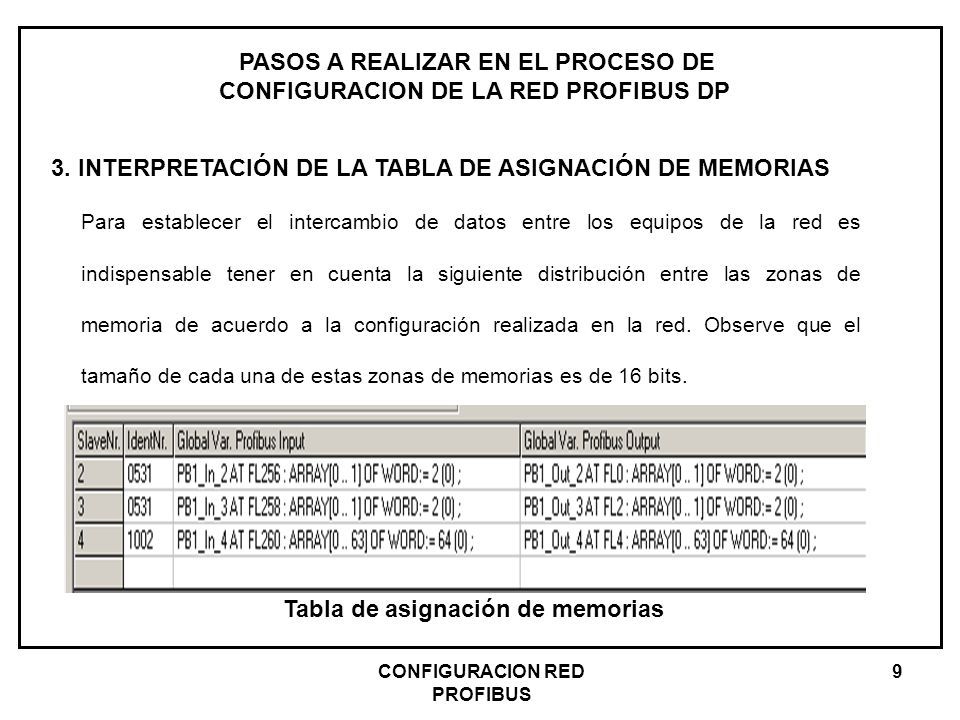

9 CONFIGURACION RED PROFIBUS 9 3. INTERPRETACIÓN DE LA TABLA DE ASIGNACIÓN DE MEMORIAS Para establecer el intercambio de datos entre los equipos de la red es indispensable tener en cuenta la siguiente distribución entre las zonas de memoria de acuerdo a la configuración realizada en la red. Observe que el tamaño de cada una de estas zonas de memorias es de 16 bits. Tabla de asignación de memorias PASOS A REALIZAR EN EL PROCESO DE CONFIGURACION DE LA RED PROFIBUS DP

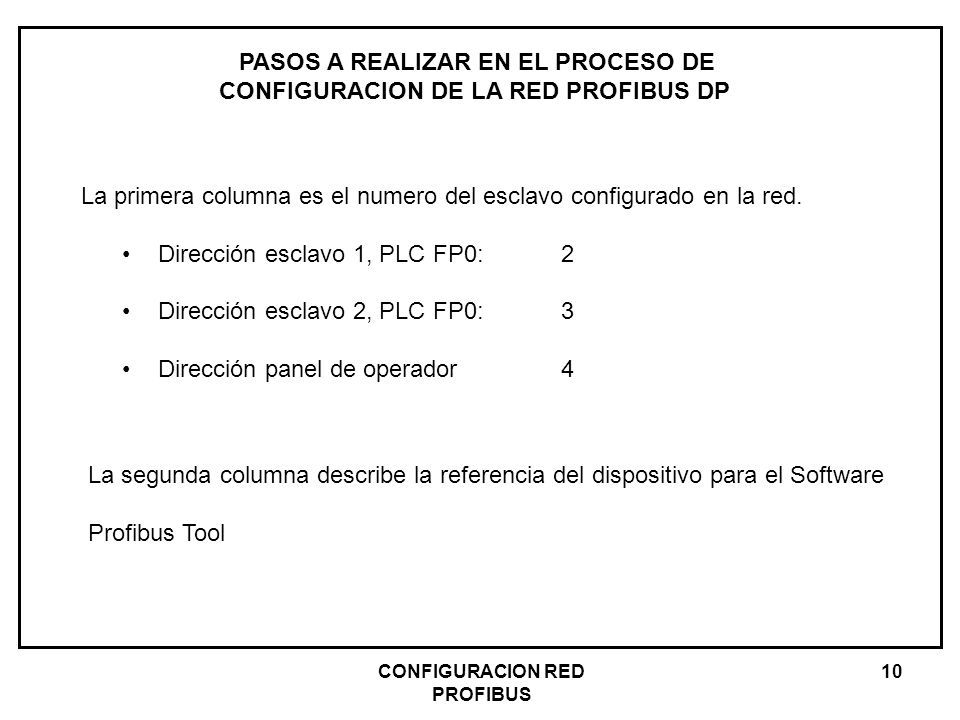

10 CONFIGURACION RED PROFIBUS 10 La primera columna es el numero del esclavo configurado en la red. Dirección esclavo 1, PLC FP0: 2 Dirección esclavo 2, PLC FP0: 3 Dirección panel de operador 4 PASOS A REALIZAR EN EL PROCESO DE CONFIGURACION DE LA RED PROFIBUS DP La segunda columna describe la referencia del dispositivo para el Software Profibus Tool

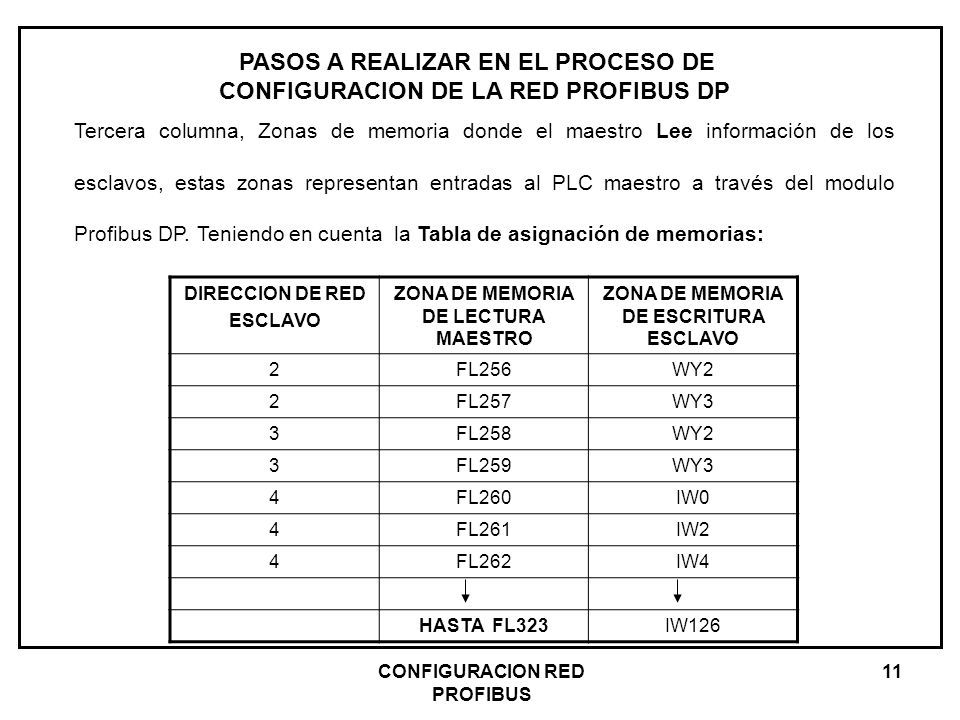

11 CONFIGURACION RED PROFIBUS 11 DIRECCION DE RED ESCLAVO ZONA DE MEMORIA DE LECTURA MAESTRO ZONA DE MEMORIA DE ESCRITURA ESCLAVO 2FL256WY2 2FL257WY3 3FL258WY2 3FL259WY3 4FL260IW0 4FL261IW2 4FL262IW4 HASTA FL323IW126 Tercera columna, Zonas de memoria donde el maestro Lee información de los esclavos, estas zonas representan entradas al PLC maestro a través del modulo Profibus DP. Teniendo en cuenta la Tabla de asignación de memorias: PASOS A REALIZAR EN EL PROCESO DE CONFIGURACION DE LA RED PROFIBUS DP

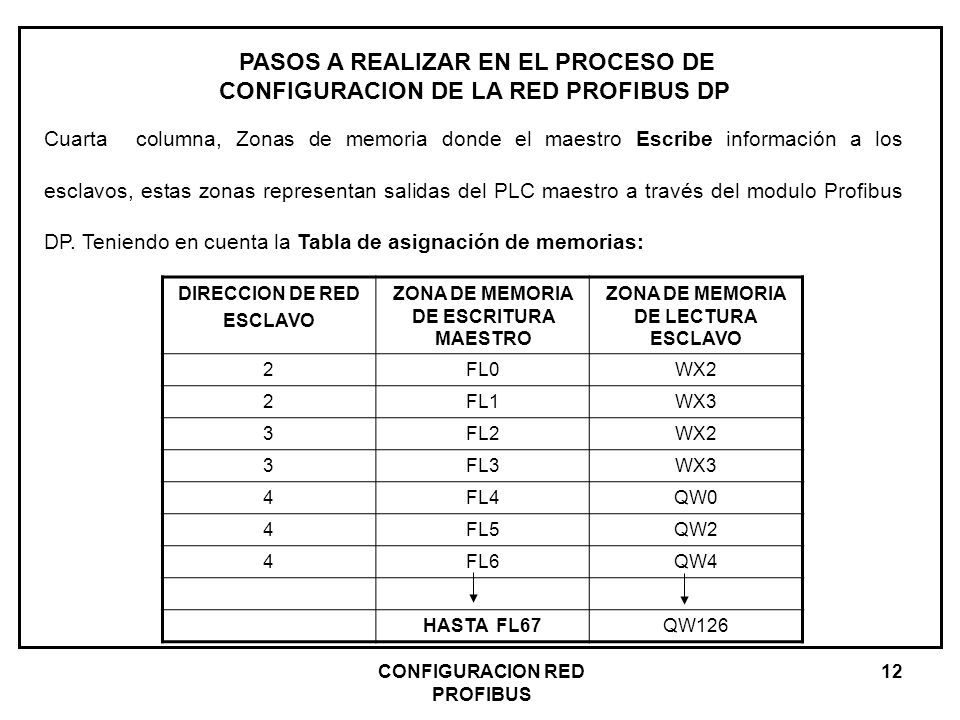

12 CONFIGURACION RED PROFIBUS 12 Cuarta columna, Zonas de memoria donde el maestro Escribe información a los esclavos, estas zonas representan salidas del PLC maestro a través del modulo Profibus DP. Teniendo en cuenta la Tabla de asignación de memorias: PASOS A REALIZAR EN EL PROCESO DE CONFIGURACION DE LA RED PROFIBUS DP DIRECCION DE RED ESCLAVO ZONA DE MEMORIA DE ESCRITURA MAESTRO ZONA DE MEMORIA DE LECTURA ESCLAVO 2FL0WX2 2FL1WX3 3FL2WX2 3FL3WX3 4FL4QW0 4FL5QW2 4FL6QW4 HASTA FL67QW126
