1 CONEXIÓN SE SIG A BASE DE DATOS EXTERNAS ENLACES ESPACIALES CARTOGRAFICOS MODELOS GEO-REALCONADOS

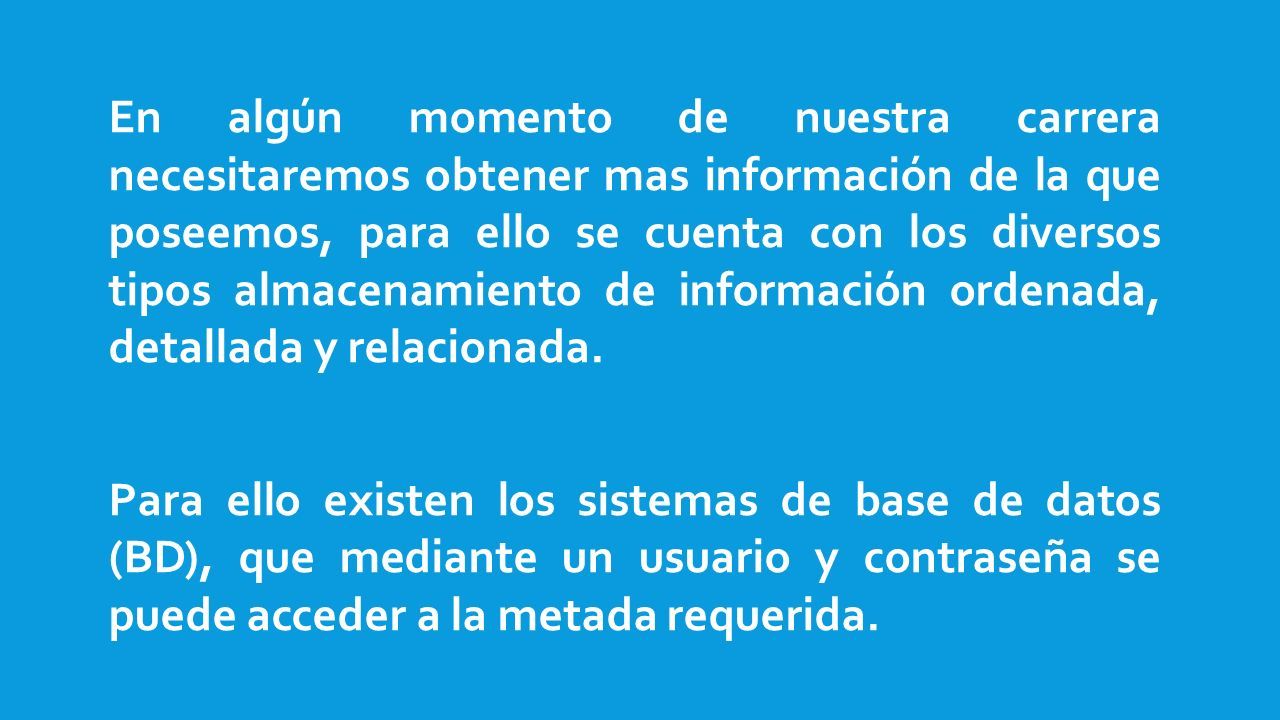

2 En algún momento de nuestra carrera necesitaremos obtener mas información de la que poseemos, para ello se cuenta con los diversos tipos almacenamiento de información ordenada, detallada y relacionada. Para ello existen los sistemas de base de datos (BD), que mediante un usuario y contraseña se puede acceder a la metada requerida.

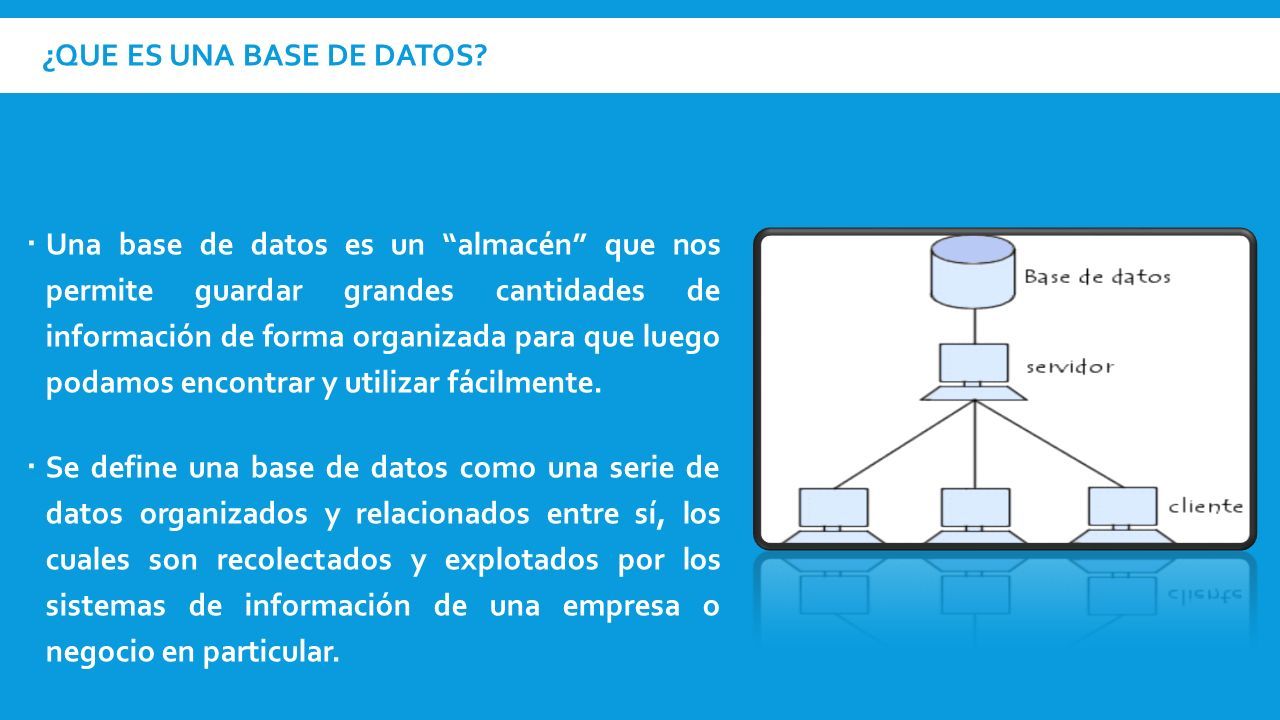

3 ¿QUE ES UNA BASE DE DATOS?  Una base de datos es un “almacén” que nos permite guardar grandes cantidades de información de forma organizada para que luego podamos encontrar y utilizar fácilmente.  Se define una base de datos como una serie de datos organizados y relacionados entre sí, los cuales son recolectados y explotados por los sistemas de información de una empresa o negocio en particular.

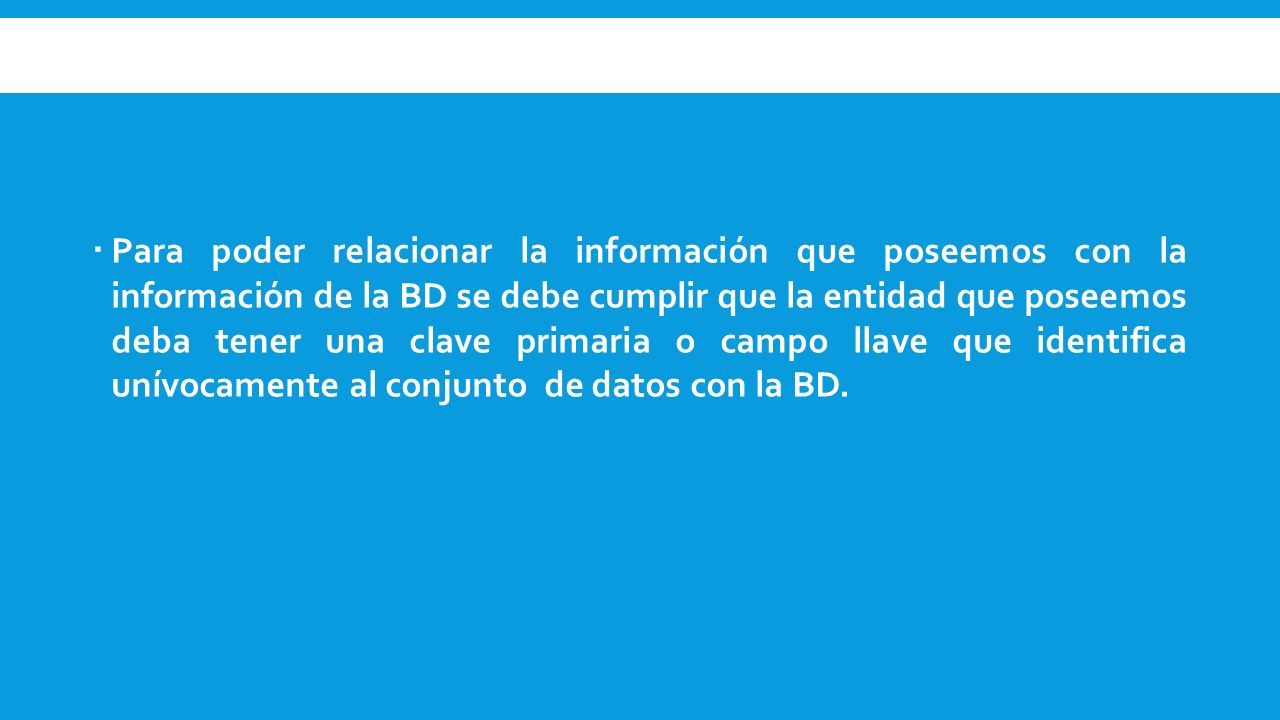

4  Para poder relacionar la información que poseemos con la información de la BD se debe cumplir que la entidad que poseemos deba tener una clave primaria o campo llave que identifica unívocamente al conjunto de datos con la BD.

5 ENLACES ESPACIALES CARTOGRAFICOS  Si el dato que posemos, tiene en su metadata información de coordenadas (longitud y latitud), es posible georeferenciar dicho dato en un entorno grafico.

6 EDICIÓN DE CARTOGRAFÍA CON QGIS Y POSTGIS

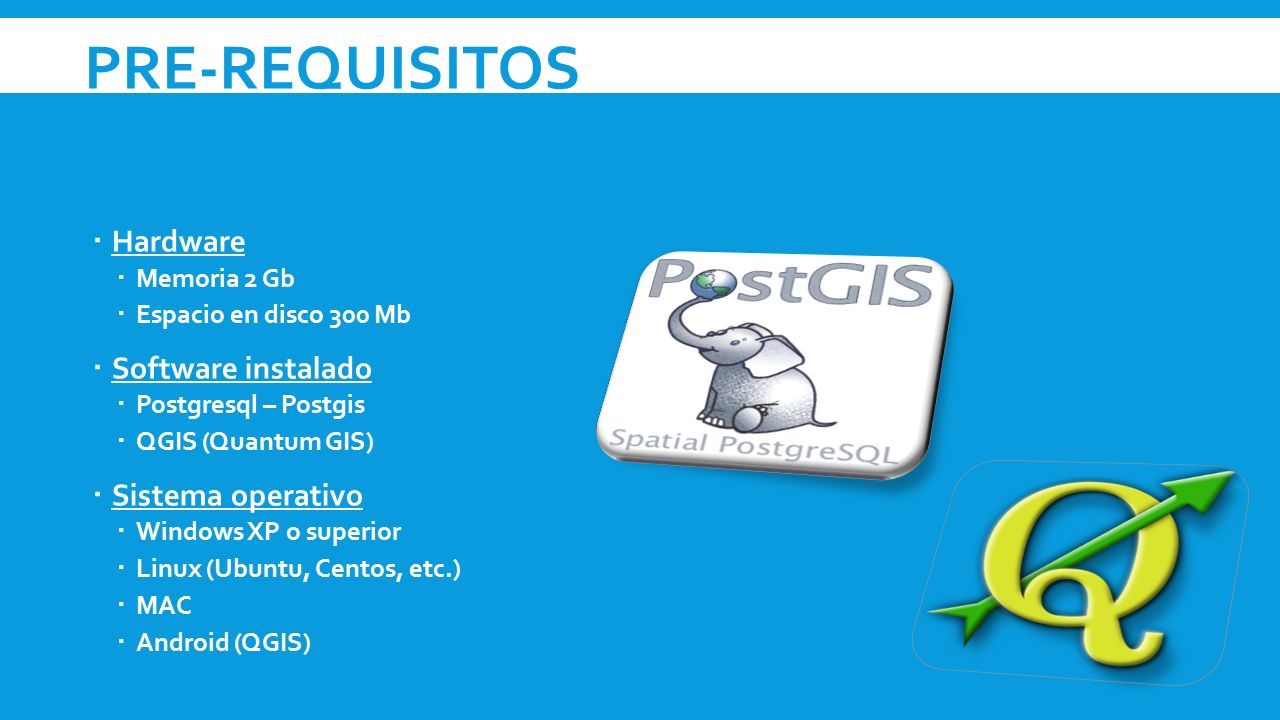

7 PRE-REQUISITOS  Hardware  Memoria 2 Gb  Espacio en disco 300 Mb  Software instalado  Postgresql – Postgis  QGIS (Quantum GIS)  Sistema operativo  Windows XP o superior  Linux (Ubuntu, Centos, etc.)  MAC  Android (QGIS)

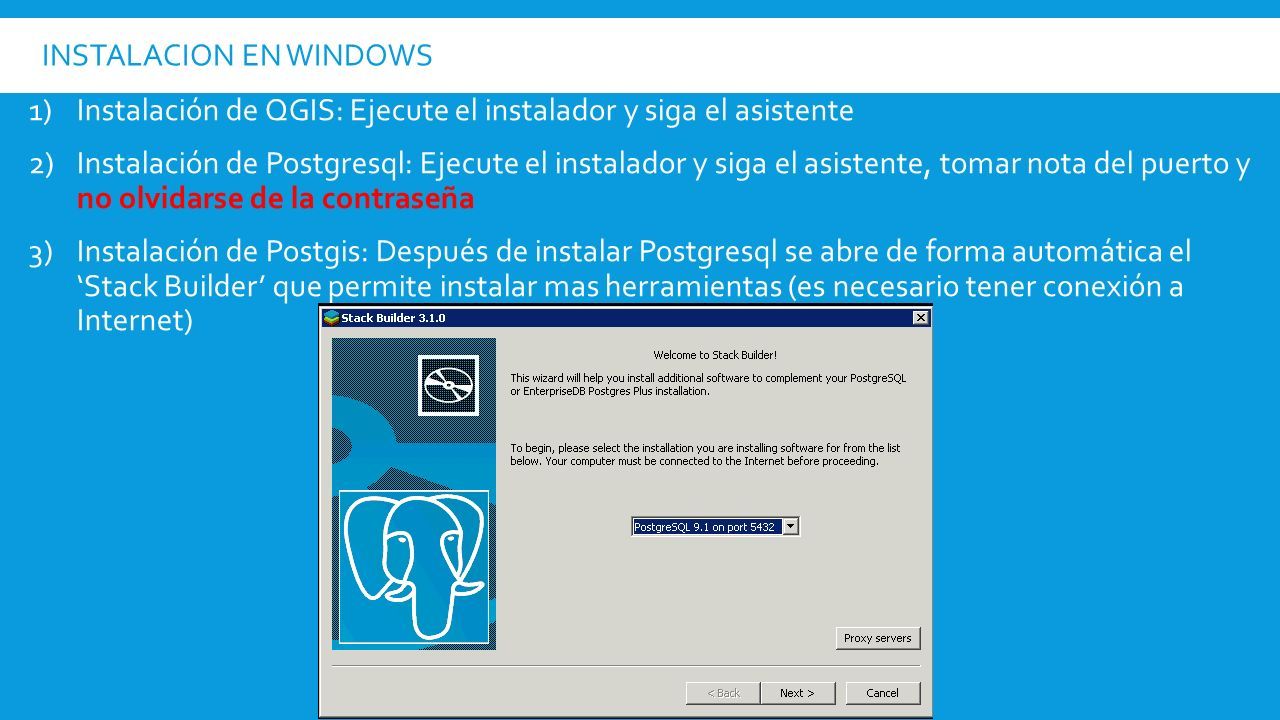

8 INSTALACION EN WINDOWS 1)Instalación de QGIS: Ejecute el instalador y siga el asistente 2)Instalación de Postgresql: Ejecute el instalador y siga el asistente, tomar nota del puerto y no olvidarse de la contraseña 3)Instalación de Postgis: Después de instalar Postgresql se abre de forma automática el ‘Stack Builder’ que permite instalar mas herramientas (es necesario tener conexión a Internet)

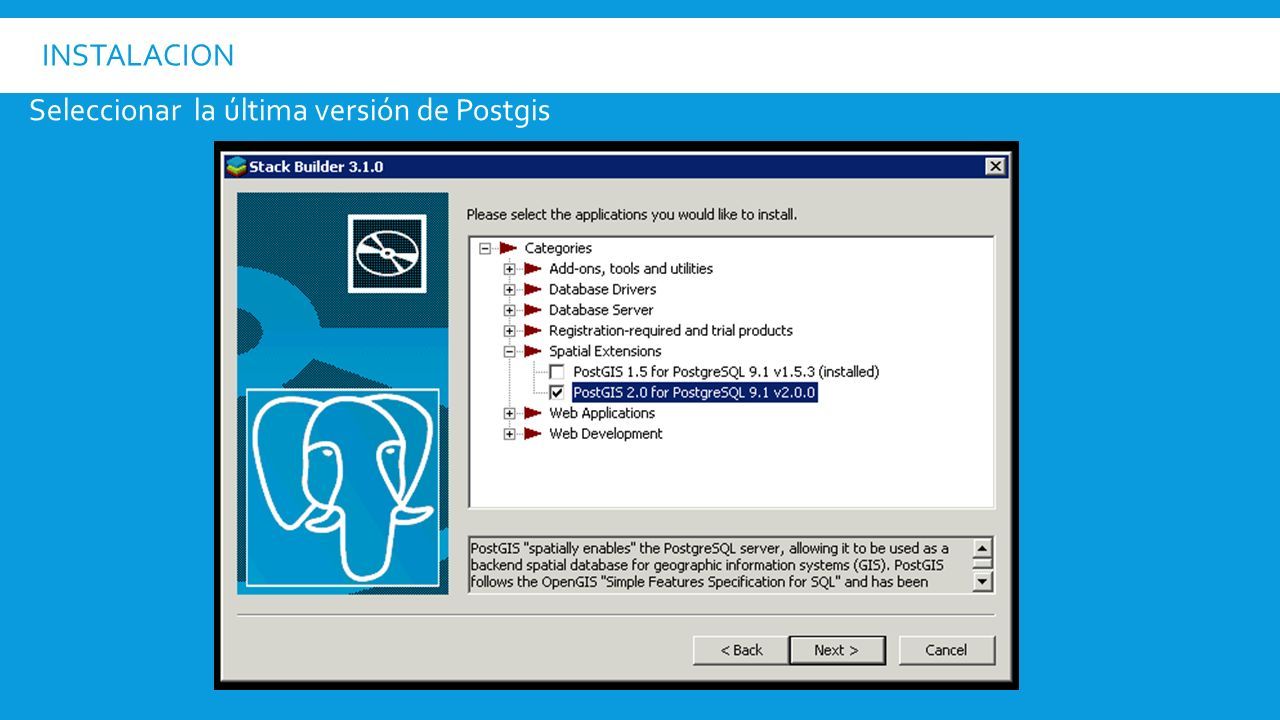

9 INSTALACION Seleccionar la última versión de Postgis

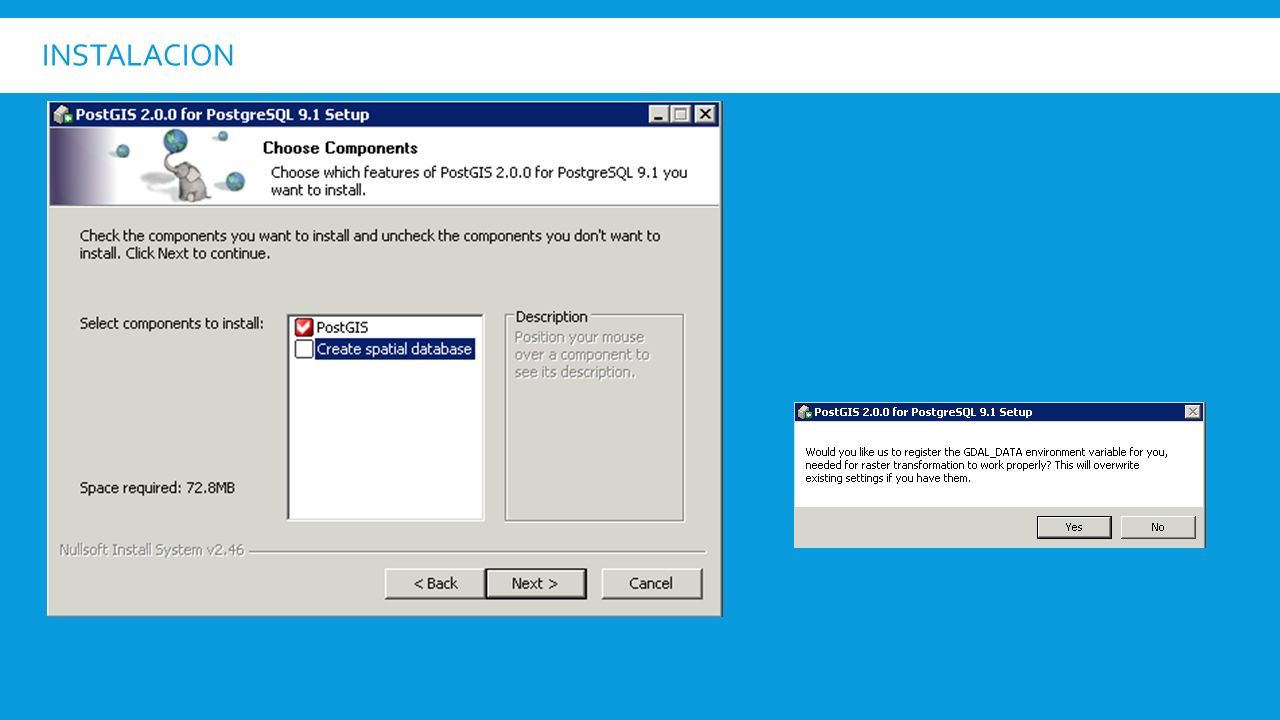

10 INSTALACION

11 Seleccionar la última versión de Postgis

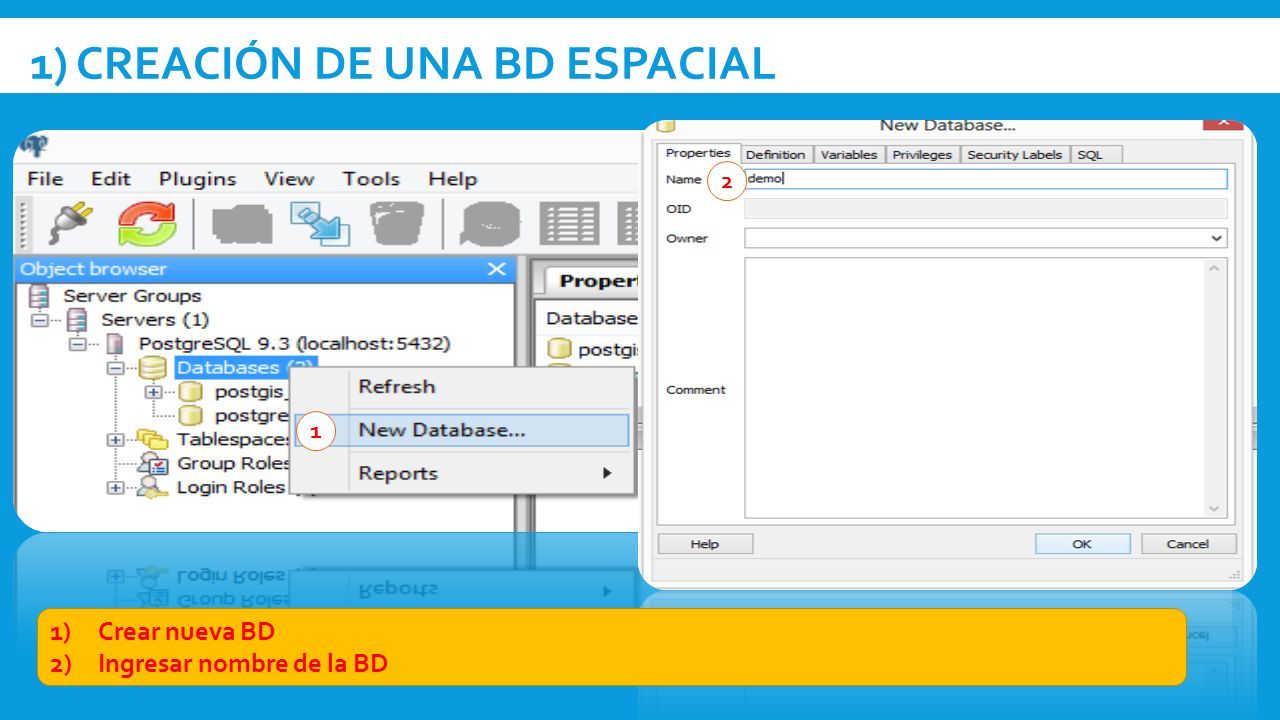

12 1) CREACIÓN DE UNA BD ESPACIAL 1)Crear nueva BD 2)Ingresar nombre de la BD 1 2

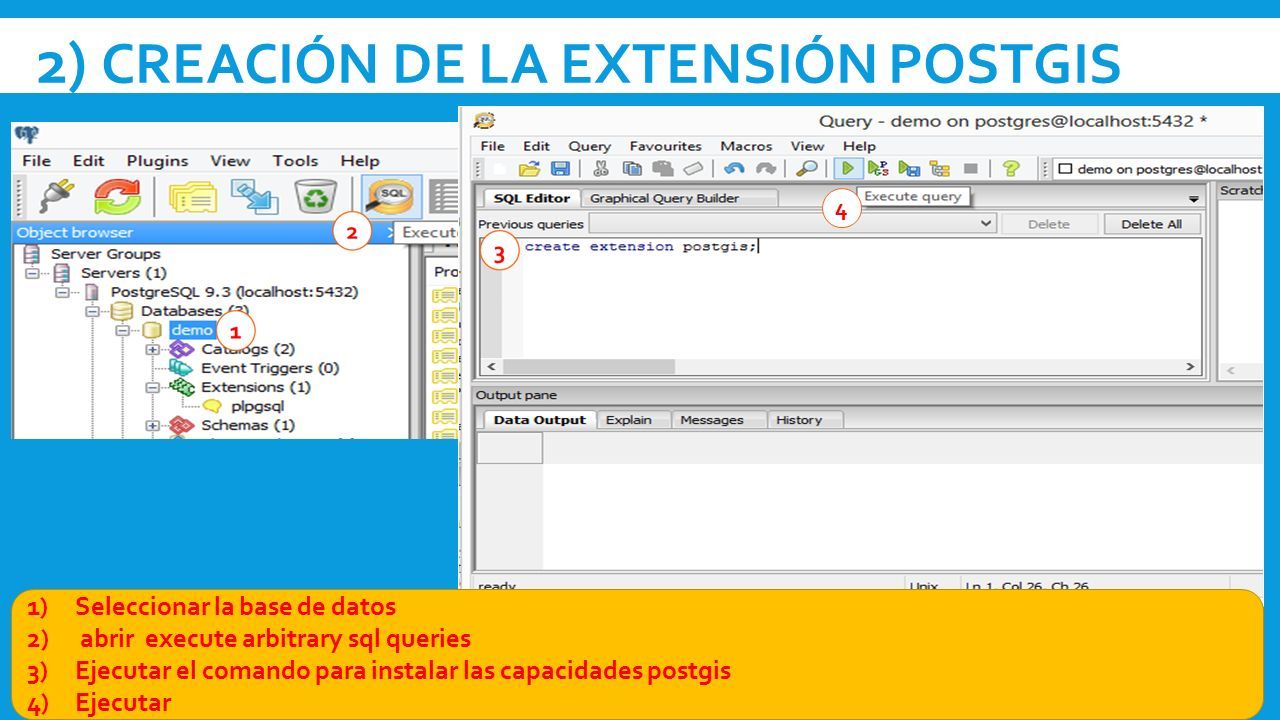

13 2) CREACIÓN DE LA EXTENSIÓN POSTGIS 1)Seleccionar la base de datos 2) abrir execute arbitrary sql queries 3)Ejecutar el comando para instalar las capacidades postgis 4)Ejecutar 4

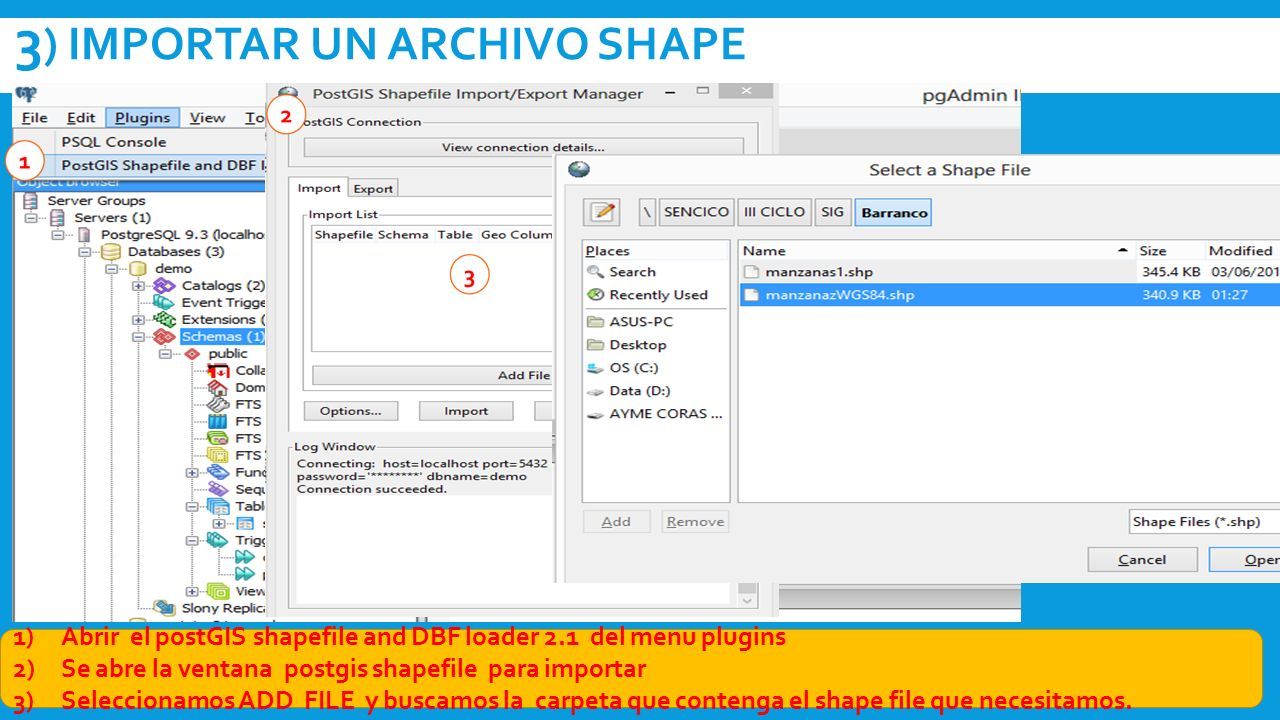

14 3 ) IMPORTAR UN ARCHIVO SHAPE 1)Abrir el postGIS shapefile and DBF loader 2.1 del menu plugins 2)Se abre la ventana postgis shapefile para importar 3)Seleccionamos ADD FILE y buscamos la carpeta que contenga el shape file que necesitamos.

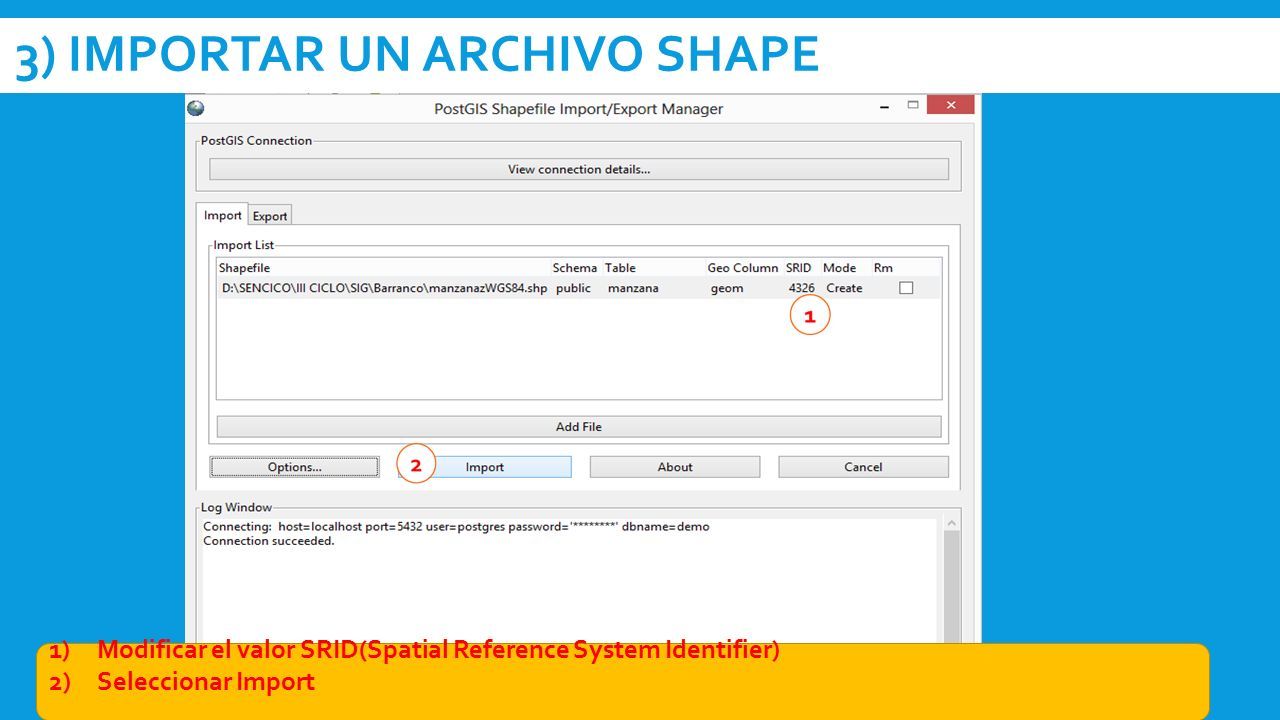

15 3) IMPORTAR UN ARCHIVO SHAPE 1)Modificar el valor SRID(Spatial Reference System Identifier) 2)Seleccionar Import

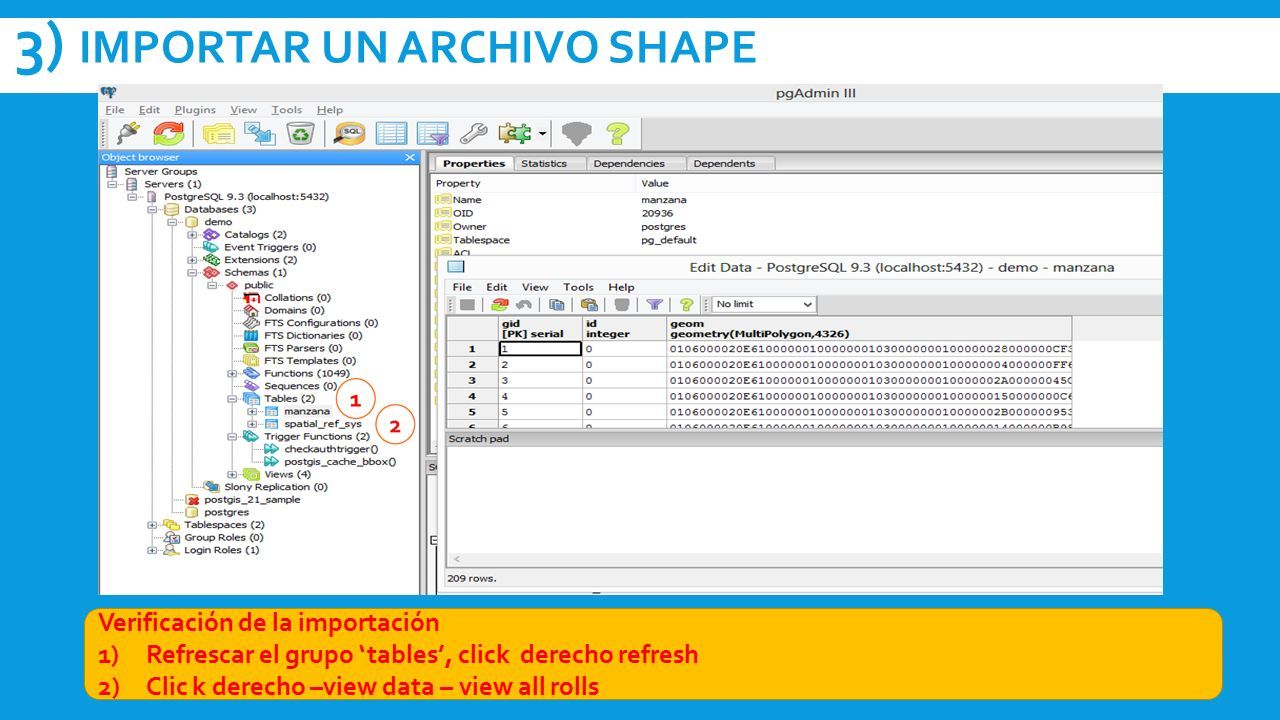

16 3) IMPORTAR UN ARCHIVO SHAPE Verificación de la importación 1)Refrescar el grupo ‘tables’, click derecho refresh 2)Clic k derecho –view data – view all rolls

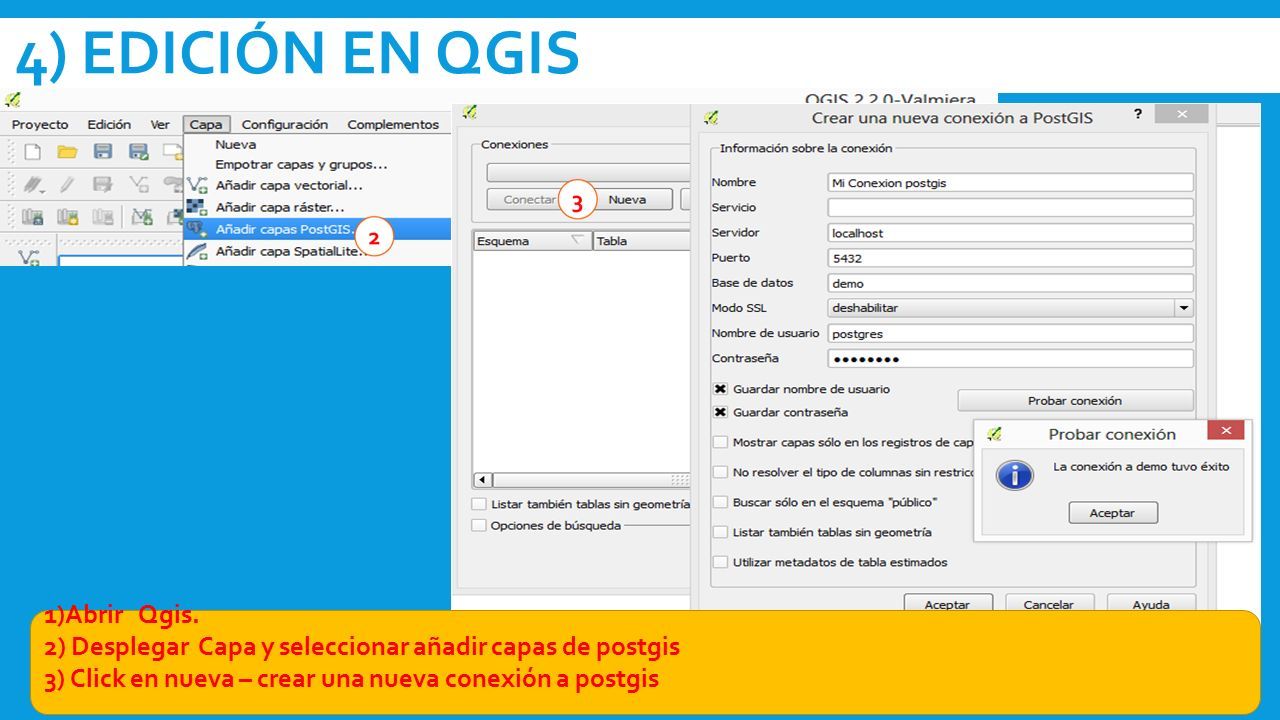

17 4) EDICIÓN EN QGIS 1)Abrir Qgis. 2) Desplegar Capa y seleccionar añadir capas de postgis 3) Click en nueva – crear una nueva conexión a postgis

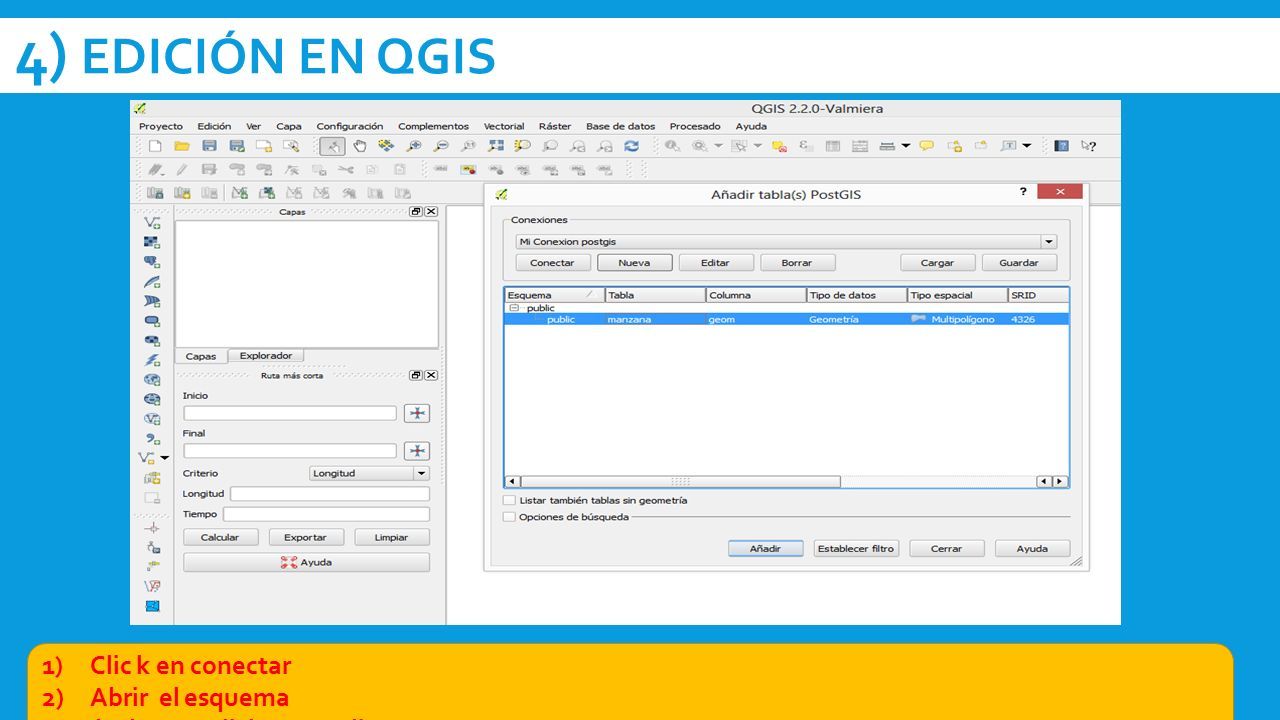

18 4) EDICIÓN EN QGIS 1)Clic k en conectar 2)Abrir el esquema 3) le damos click en añadir

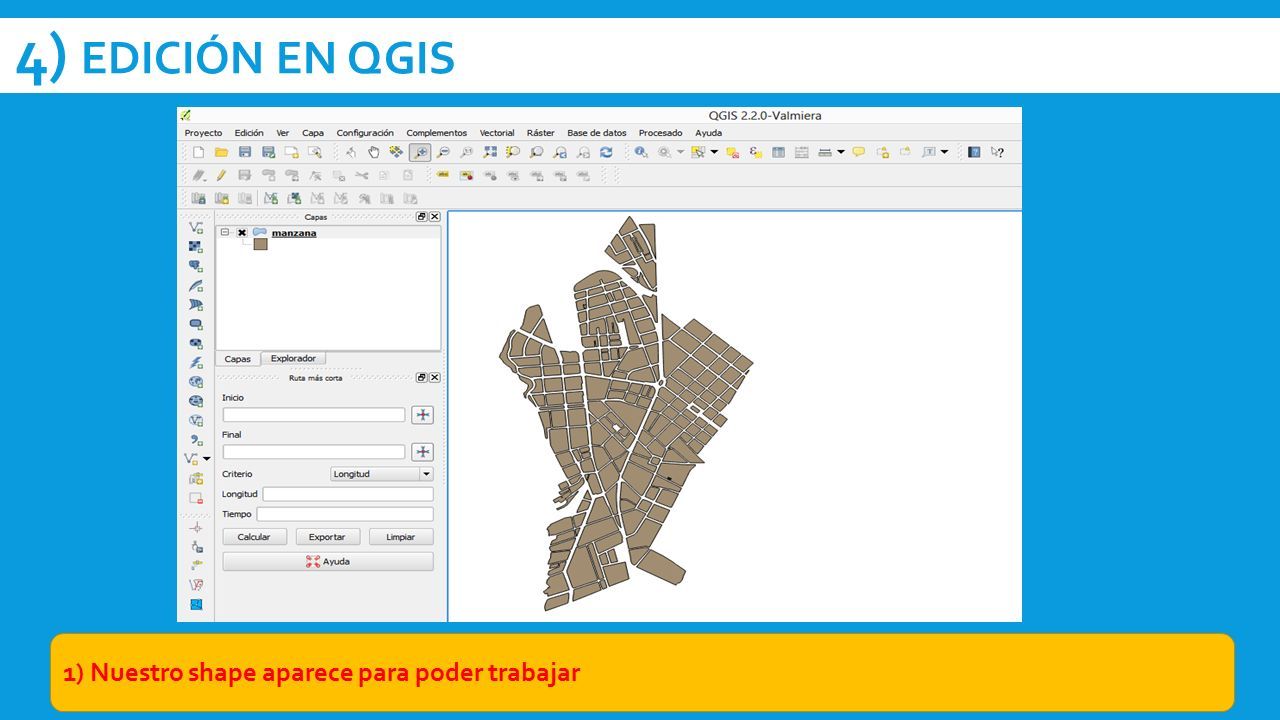

19 4) EDICIÓN EN QGIS 1) Nuestro shape aparece para poder trabajar

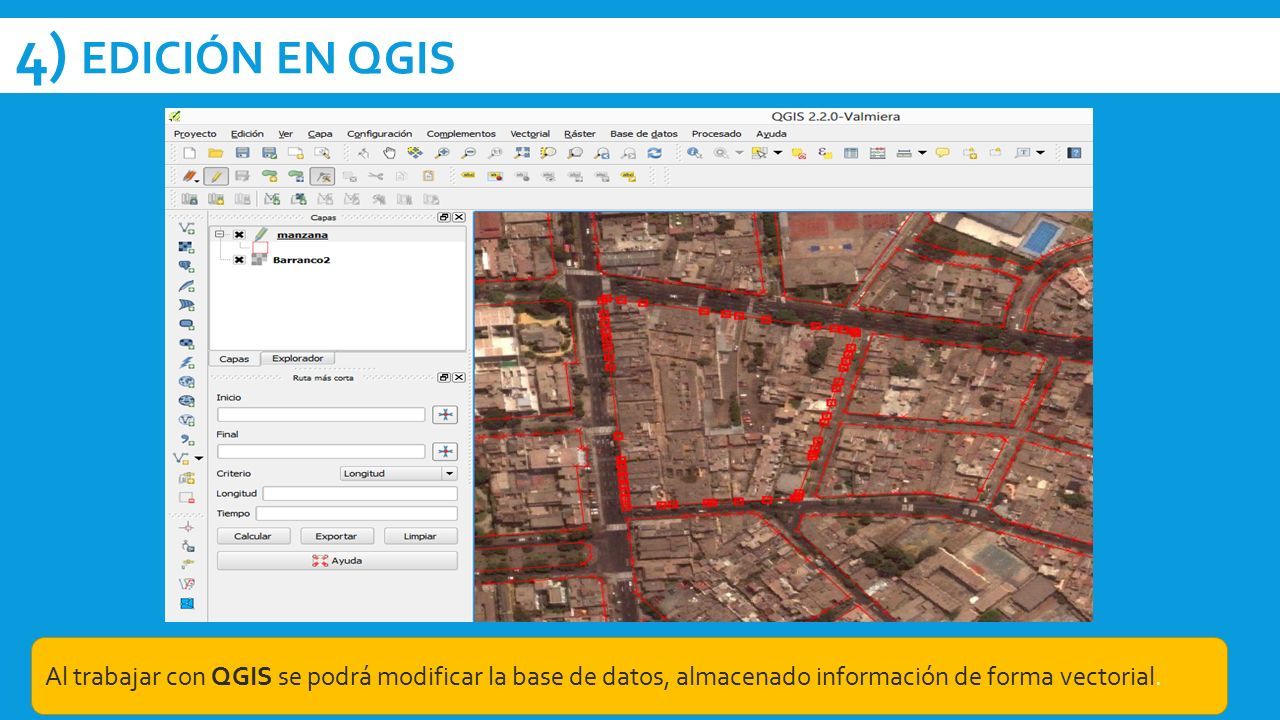

20 4) EDICIÓN EN QGIS Al trabajar con QGIS se podrá modificar la base de datos, almacenado información de forma vectorial.

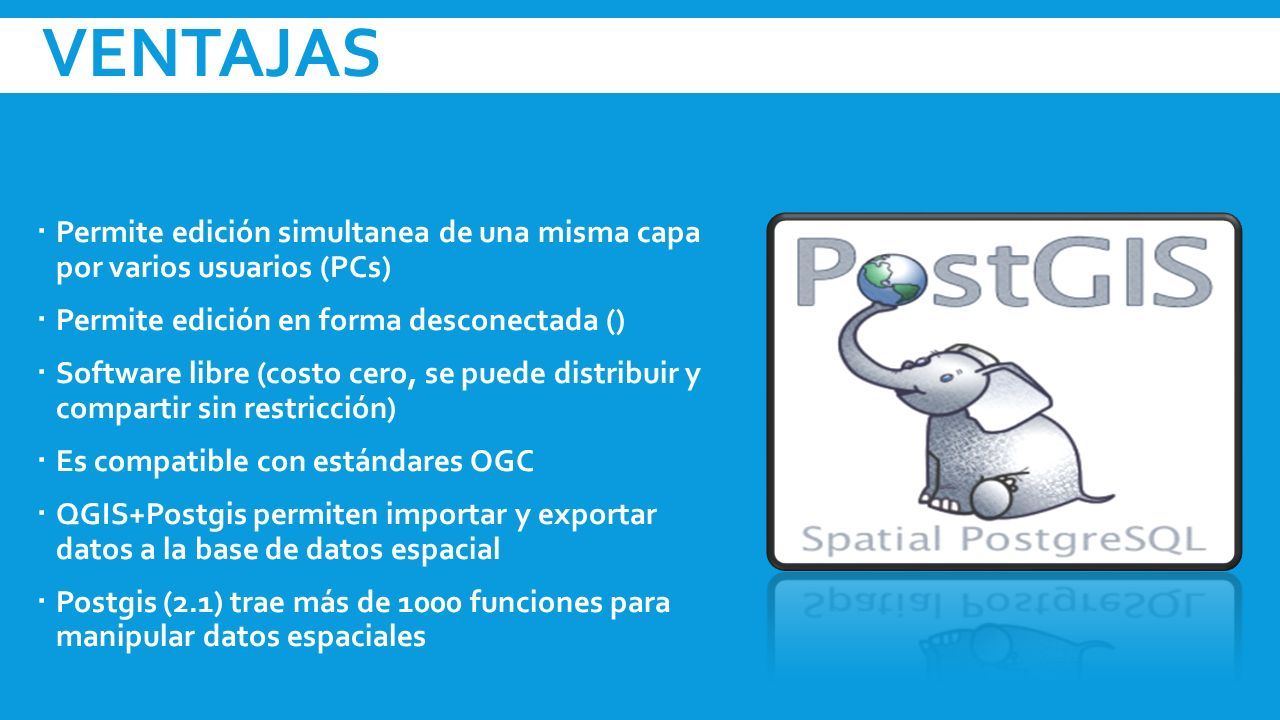

21 VENTAJAS  Permite edición simultanea de una misma capa por varios usuarios (PCs)  Permite edición en forma desconectada ()  Software libre (costo cero, se puede distribuir y compartir sin restricción)  Es compatible con estándares OGC  QGIS+Postgis permiten importar y exportar datos a la base de datos espacial  Postgis (2.1) trae más de 1000 funciones para manipular datos espaciales
