TALLER DE GRABACIÓN MEZCLA Y MASTERIZACIÓN

TALLER DE GRABACIÓN MEZCLA Y MASTERIZACIÓN
Ing. RODRIGO CHOQUE OROPEZA INGENIERO DE SONIDO ELABORADO POR : RODRIGO CHOQUE OROPEZA

ELABORADO POR : RODRIGO CHOQUE OROPEZA

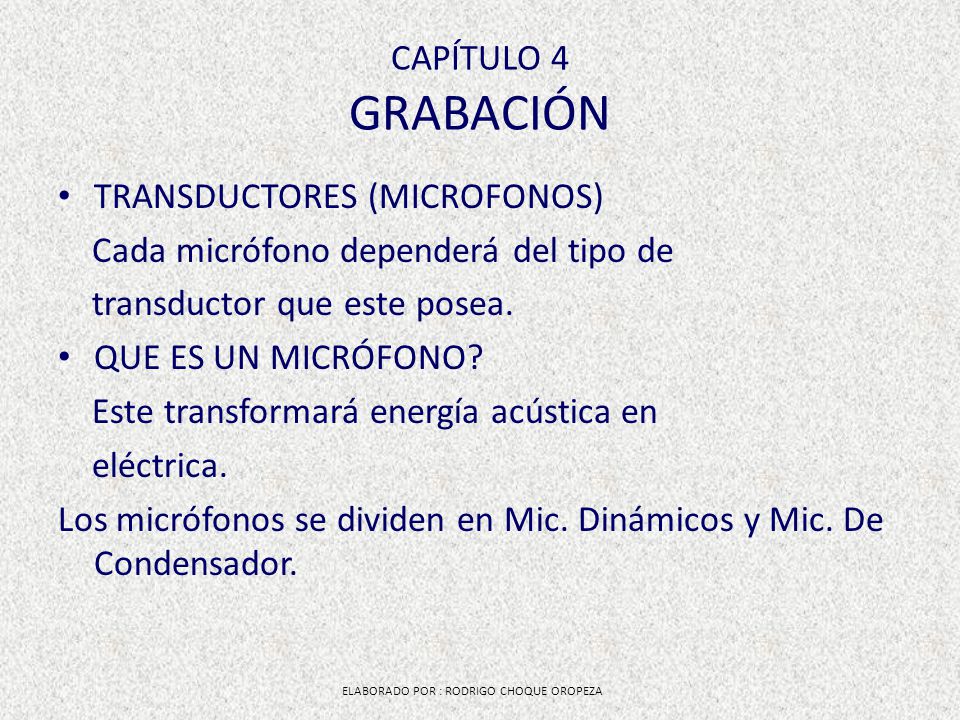

CAPÍTULO 4 GRABACIÓN TRANSDUCTORES (MICROFONOS) Cada micrófono dependerá del tipo de transductor que este posea. QUE ES UN MICRÓFONO? Este transformará energía acústica en eléctrica. Los micrófonos se dividen en Mic. Dinámicos y Mic. De Condensador. ELABORADO POR : RODRIGO CHOQUE OROPEZA

MICRÓFONO DE CONDENSADOR Se basa en una combinación Diafragma-Espacio-Placa. Debido al movimiento del diafragma producto de las ondas sonoras, se produce una variación en el espacio Diafragma-Placa, lo que genera una señal eléctrica correspondiente al sonido captado por el micrófono de condensador. ELABORADO POR : RODRIGO CHOQUE OROPEZA

Las características principales del Mic de condensador son: a) Necesita una carga permanente b) requieren de baterías o Phanton Power c) La electrónica produce ruido (en bueno diseños es muy bajo) d) Tiene un nivel máximo de señal (en buenos diseños hay un rango dinámico amplio) e) Mas sofisticados que los Mics Dinámicos f) Alta sensitividad, sonido natural (particularmente en las altas frecuencias). g) Respuesta plana en un rango amplio de frecuencia h) Pueden llegar a ser muy pequeños sin pérdidas significativas de performance. ELABORADO POR : RODRIGO CHOQUE OROPEZA

MICRÓFONO DINÁMICO emplea una configuración Diafragma-Bobina-Imán Permanente Una bobina móvil (voice coil) es adherida a la parte posterior del diafragma, el imán permanente genera un movimiento mecánico que por inducción electromagnética genera una señal eléctrica equivalente al sonido recogido por el micrófono dinámico ELABORADO POR : RODRIGO CHOQUE OROPEZA

Las características principales del Mic dinámico son: a) Fácil Construcción b) Económico y Resistente c) Excelente Sonido d) Soporta altísimos niveles de Presión Sonora e) Es imposible sobrecargarlo ELABORADO POR : RODRIGO CHOQUE OROPEZA

USOS DE LOS MICRÓFONOS Los micrófonos dinámicos por lo general tienen un pasa bajo a partir de los 200 Hz y tienen un pasa alto a partir de los 5KHz para adelante Los micrófonos de condensador por lo general tienen una respuesta de frecuencia plana. ELABORADO POR : RODRIGO CHOQUE OROPEZA

MODELOS Y MICRÓFONOS BASICOS
Bombo Para microfonear un bombo de bateria, es necesario utilizar un microfono que soporte un nivel de presion sonora elevado. Algunas opciones: AKG D-112, D12 ElectroVoice RE-20 Sennheiser 421 Estos tres microfonos, son cosiderados clasicos por los entendidos en el tema. Excepto por el AKG D-112 que es la edicion actual del D12. Claro que los clasicos cuestan dinero, estos micros clasicos estan en el rango de los $400 - $ ELABORADO POR : RODRIGO CHOQUE OROPEZA

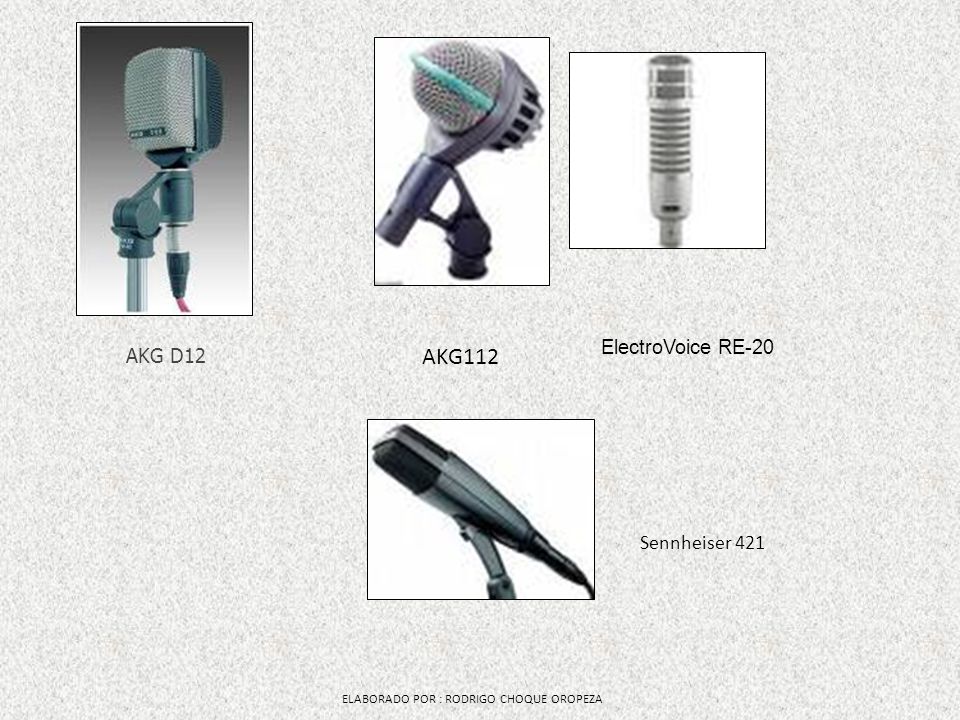

ElectroVoice RE-20 AKG D12 AKG112 Sennheiser 421 ELABORADO POR : RODRIGO CHOQUE OROPEZA

Redoblante Con cualquiera de estos dos modelos de microfonos se graba el redoblante en los estudios de grabacion. Se puede utilizar uno solo encima del parche ó bien un segundo micro en el parche inferior para acentuar el sonido de la bordona. Shure SM-57 Shure Beta 57 Otro clasico. EL Shure SM57 es tambien considerado un clasico dentro de un estudio de grabacion. Su precio ronda los $120. SHURE SM57 SHURE BETA 57 ELABORADO POR : RODRIGO CHOQUE OROPEZA

Hi-Hat Neumann KM-184 Shure SM57 , SM81 Tom toms Shure SM57 ElectroVoice RE-20 Sennheiser 421 ELABORADO POR : RODRIGO CHOQUE OROPEZA

Microfonos para equipos amplificadores Clasico: Shure SM57 Microfonos para Voces Cualquier Neumann de placa grande. Sennheiser 421 AKG C-1000 Shure SM58 (Para los entendidos este microfono no tiene nada que hacer dentro de un estudio de grabacion, pero es una alternativa mas en nuestras grabaciones caseras, su precio ronda los $ 150) AKG VR12C AKG C-1000 ELABORADO POR : RODRIGO CHOQUE OROPEZA

EFECTO DE PROXIMIDAD Se produce cuando el micrófono se coloca cerca de la fuente de sonido y se produce un aumento importante de la respuesta en bajas frecuencias. Los micrófonos suelen ofrecer su respuesta más plana a una distancia concreta. ELABORADO POR : RODRIGO CHOQUE OROPEZA

TÉCNICAS DE MICROFONEO
Técnica Distante Se refiere a la ubicación de uno o más Mic’s a una distancia de 3’ (90 cms) o mas con respecto a la fuente. La técnica distante es para captar una gran porción del instrumento musical Se utiliza para grabar orquesta sinfónica o un coro de voces). VENTAJAS Tienden a sumar vida, sensación de abertura a una grabación. DESBENTAJAS Se presenta cuando el estudio o hall no posee buenas condiciones acústicas creando un sonido borroso con una definición pobre en la grabación ELABORADO POR : RODRIGO CHOQUE OROPEZA

COMO EVITAR ESTOS PROBLEMAS A) Corregir las malas reflexiones usando paneles absorbentes o reflectantes (difusores) B) Ubicar el Mic más cerca de la fuente y sumar ambiente artificial. ELABORADO POR : RODRIGO CHOQUE OROPEZA

Técnica Cercana: Esta técnica se refiere a la ubicación del Mic a una distancia que puede variar entre 1” a 3” (2,5 a 90 cm) de la fuente; usar esta técnica de mic en una fuente sonora entrega 2 ventajas: A) Crea una calidad de sonido presente y cerrado B) Excluye casi en su totalidad el ambiente acústico. Gobo Diseñado para grabación de vocalistas ELABORADO POR : RODRIGO CHOQUE OROPEZA

SOLUCIONES PARA TENER UN MEJOR SONIDO 1.- Mover el Mic a lo largo de la superficie de la fuente sonora hasta alcanzar el balance deseado 2.- Ubicar el Mic a una distancia mayor a la fuente sonora para permitir un gran ángulo de captación y así un sonido mejorado. 3.- En caso muy extremo ecualizar la señal hasta obtener el balance deseado. ELABORADO POR : RODRIGO CHOQUE OROPEZA

Ubicación de los Micrófonos Ambientales: - En la grabación de un concierto en vivo, los Mic’s ambientales pueden ser ubicados en la sala para restaurar la reverberación natural que se podría perder con el uso de técnicas de Mic’s cercanas. - En la grabación de un concierto en vivo, los Mic’s ambientales pueden ser ubicados sobre el público para captar su reacción y aplausos. - En un estudio de grabación, Mic’s ambientales pueden ser usados para sumar la acústica natural del estudio para grabar un sonido. ELABORADO POR : RODRIGO CHOQUE OROPEZA

TÉCNICAS ESTEREO DE MICRÓFONOS Existen básicamente tres técnicas de microfonía estéreo usando dos Mic’s: el principio 3:1, la técnica X-Y, y el método M-S. Principio 3:1: De esta manera, si un par de Mic’s fuera ubicado sobre la tapa abierta de un piano de cola a una distancia de 1’ la separación entre los 2 Mic’s debería ser al menos 3’. ELABORADO POR : RODRIGO CHOQUE OROPEZA

Técnica X-Y Con la técnica X-Y, dos Mic’s exactamente del mismo tipo y marca son ubicados con sus extremos lo mas cercanos posible (sin tocarse) generando un ángulo entre ellos. El punto medio, o un ángulo de 45º, entre los dos Mic’s apuntando al instrumento y las salidas de los Mic’s son paneadas a la izquierda y derecha, generalmente el patrón polar es cardioide. ELABORADO POR : RODRIGO CHOQUE OROPEZA

Método M-S También llamado método Mid-Side, es similar al X-Y en el sentido de que se ocupan dos diafragmas muy cercanos. El método M-S difiere de los dos anteriores en el hecho de que requiere de un trasformador de matriz externa operando en conjunción con los Mic’s. Se requiere dos Mi´c’s. uno cardioide y uno en figura en ocho donde el de figura en ocho uno de los conectores tiene que estar desfasado. ELABORADO POR : RODRIGO CHOQUE OROPEZA

ÁNGULOS ELABORADO POR : RODRIGO CHOQUE OROPEZA
