Aguas someras 13 diapo 2019 Cap.E.O.Gilardoni
2

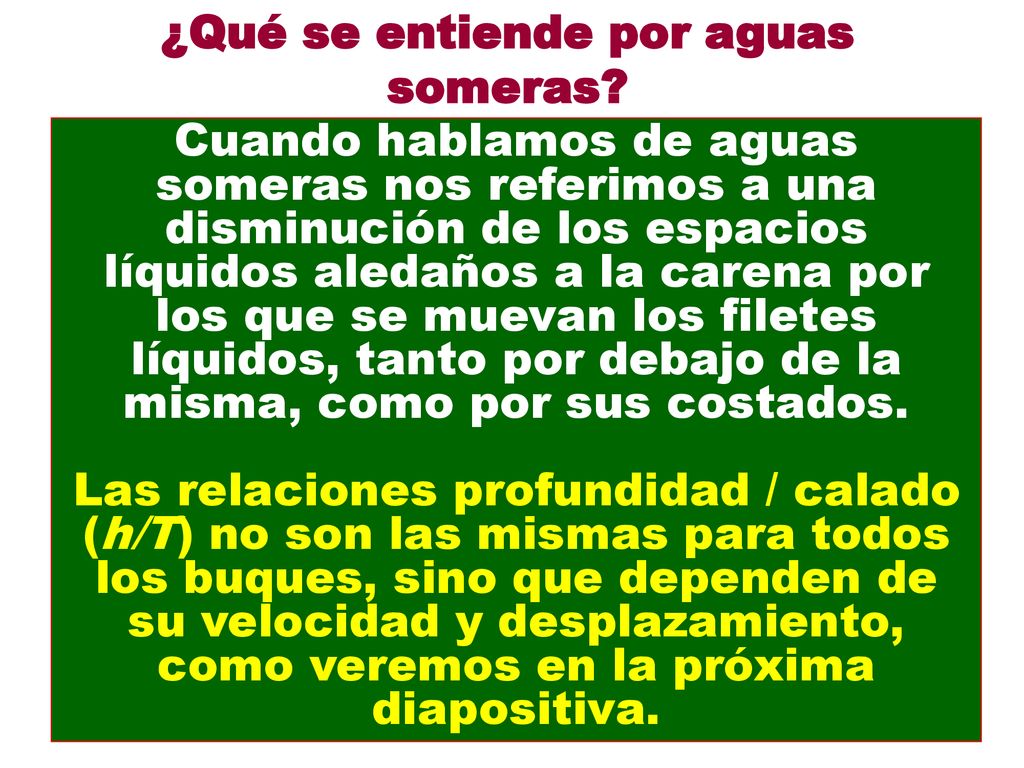

¿Qué se entiende por aguas someras?
Cuando hablamos de aguas someras nos referimos a una disminución de los espacios líquidos aledaños a la carena por los que se muevan los filetes líquidos, tanto por debajo de la misma, como por sus costados. Las relaciones profundidad / calado (h/T) no son las mismas para todos los buques, sino que dependen de su velocidad y desplazamiento, como veremos en la próxima diapositiva.
3
Diferentes relaciones h/T aproximadas donde podemos esperar el comienzo del cambio del comportamiento de un buque Buque h / T Calado Profundidad metros metros Panamax ,5 / VLCC / Containero alta velocidad / Lo que nos demuestra que tiene una mayor influencia la velocidad que el desplazamiento
4
Es importante distinguir tres situaciones perfectamente diferenciadas entre sí
Aquella relación profundidad / calado donde el buque no corre ningún peligro; solo se aprecian algunos ligeros cambios en su comportamiento Otra relación donde el buque tampoco corre riesgo, pero esos cambios son realmente importantes. Y por último, cuando los márgenes de seguridad ha han disminuido tanto que es necesario tomar medidas para evitar averías.
5

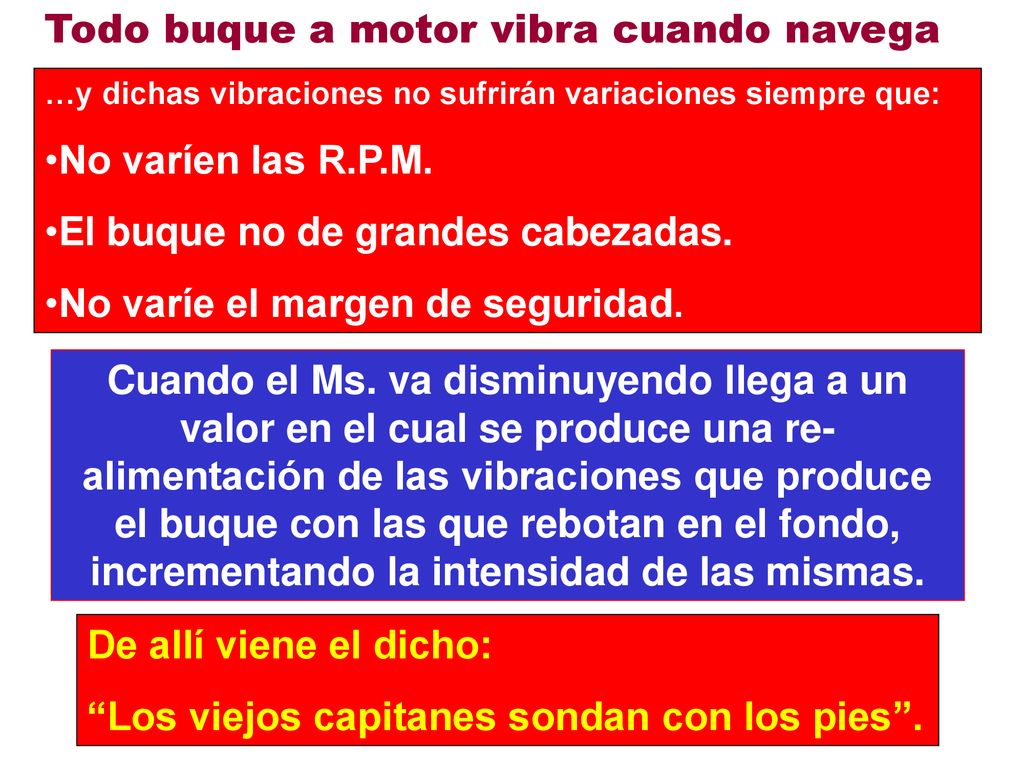

Todo buque a motor vibra cuando navega
…y dichas vibraciones no sufrirán variaciones siempre que: No varíen las R.P.M. El buque no de grandes cabezadas. No varíe el margen de seguridad. Cuando el Ms. va disminuyendo llega a un valor en el cual se produce una re-alimentación de las vibraciones que produce el buque con las que rebotan en el fondo, incrementando la intensidad de las mismas. De allí viene el dicho: “Los viejos capitanes sondan con los pies”.
6
Por ello un cambio de la vibración del buque cuando disminuye el margen de seguridad es un aviso temprano que no hay que dejar pasar por alto
7

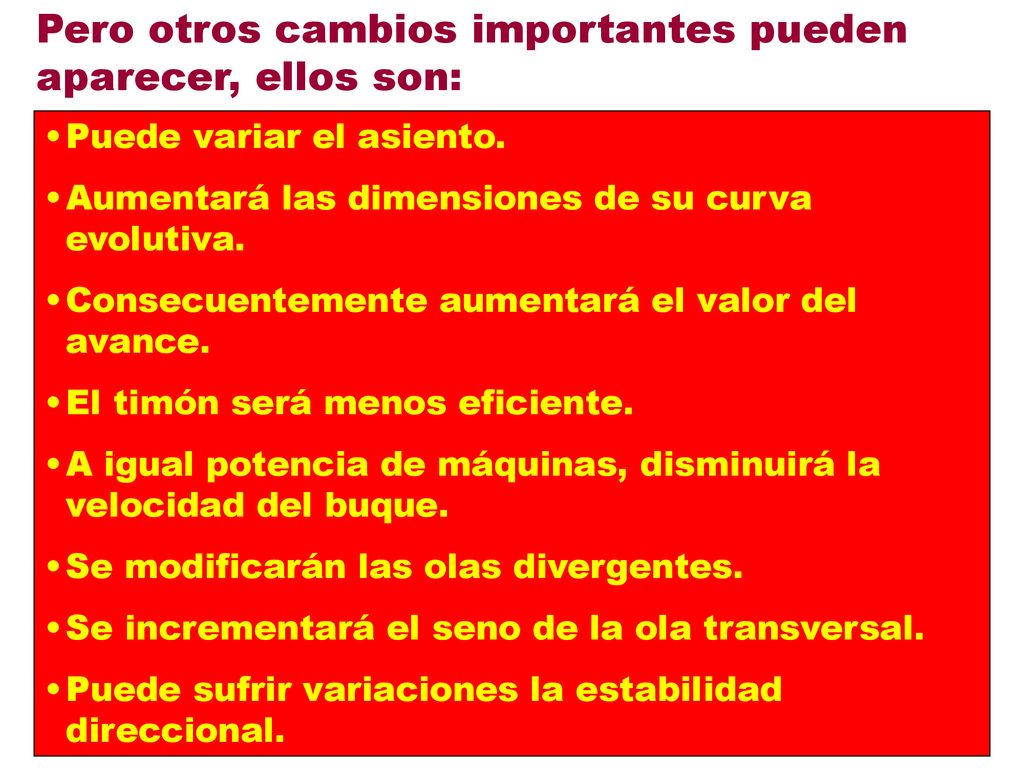

Pero otros cambios importantes pueden aparecer, ellos son:
Puede variar el asiento. Aumentará las dimensiones de su curva evolutiva. Consecuentemente aumentará el valor del avance. El timón será menos eficiente. A igual potencia de máquinas, disminuirá la velocidad del buque. Se modificarán las olas divergentes. Se incrementará el seno de la ola transversal. Puede sufrir variaciones la estabilidad direccional.
8

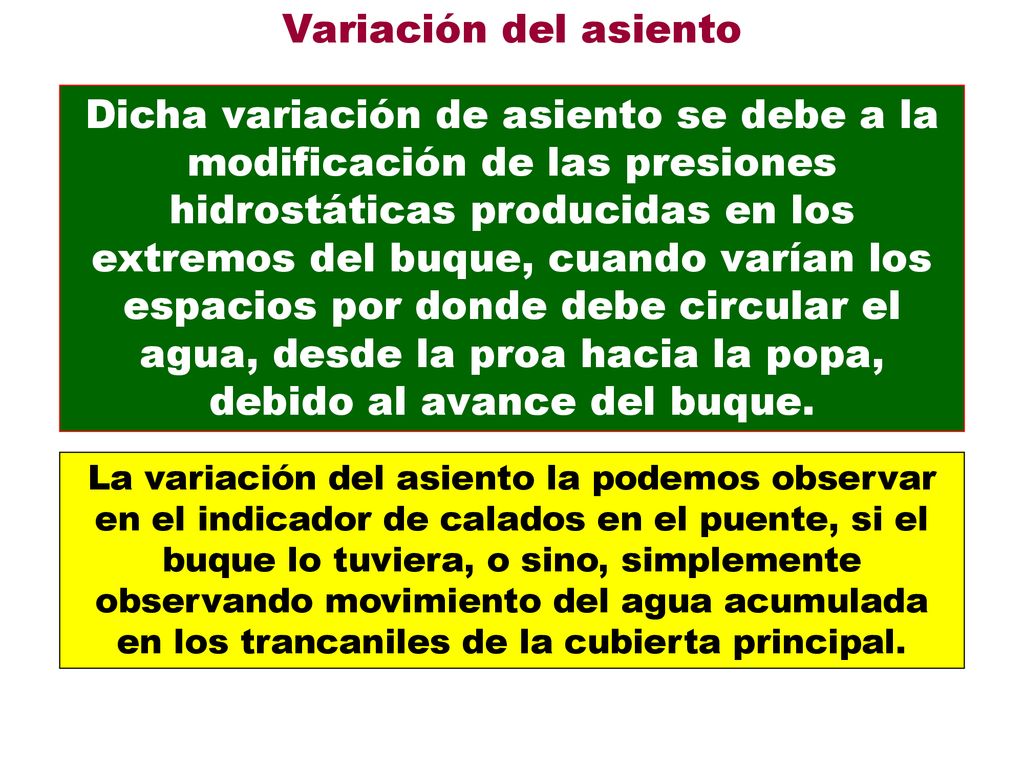

Variación del asiento Dicha variación de asiento se debe a la modificación de las presiones hidrostáticas producidas en los extremos del buque, cuando varían los espacios por donde debe circular el agua, desde la proa hacia la popa, debido al avance del buque. La variación del asiento la podemos observar en el indicador de calados en el puente, si el buque lo tuviera, o sino, simplemente observando movimiento del agua acumulada en los trancaniles de la cubierta principal.
9

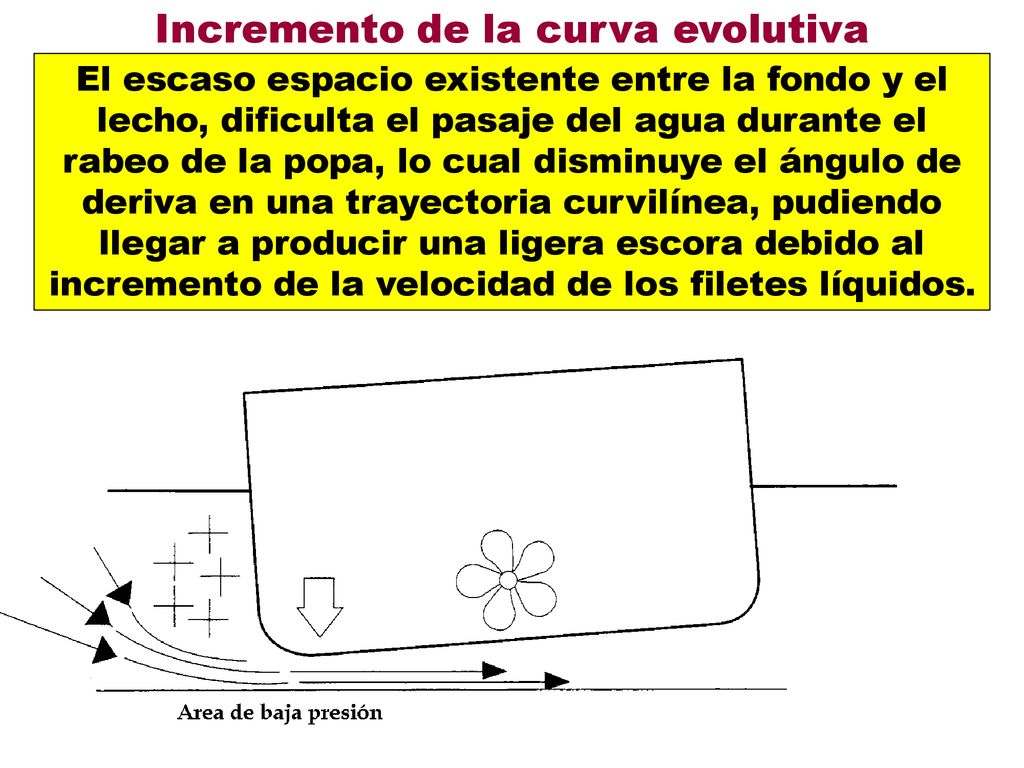

Incremento de la curva evolutiva
El escaso espacio existente entre la fondo y el lecho, dificulta el pasaje del agua durante el rabeo de la popa, lo cual disminuye el ángulo de deriva en una trayectoria curvilínea, pudiendo llegar a producir una ligera escora debido al incremento de la velocidad de los filetes líquidos.
10
Los parámetros de la curva evolutiva pueden llegar a duplicarse con relaciones profundidad / calado h / T 1/1,1 a 1/1,2 Observemos además como el avance a 90° se incrementó de 4,2 esloras a 6,1 esloras
11

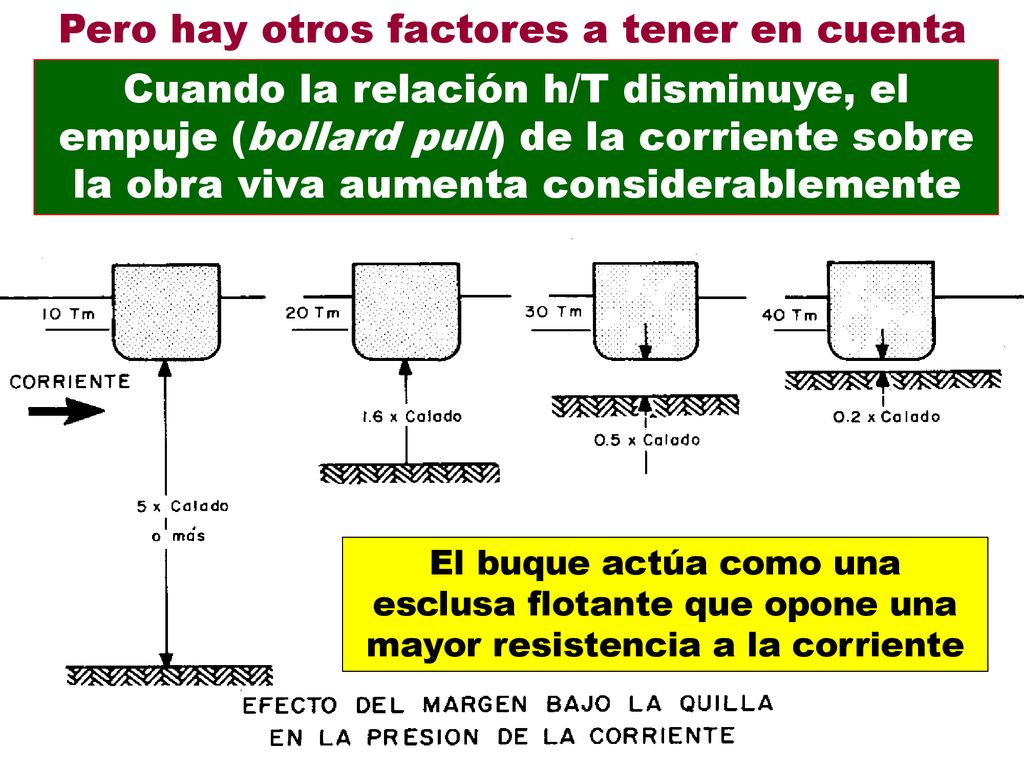

Pero hay otros factores a tener en cuenta
Cuando la relación h/T disminuye, el empuje (bollard pull) de la corriente sobre la obra viva aumenta considerablemente El buque actúa como una esclusa flotante que opone una mayor resistencia a la corriente
12

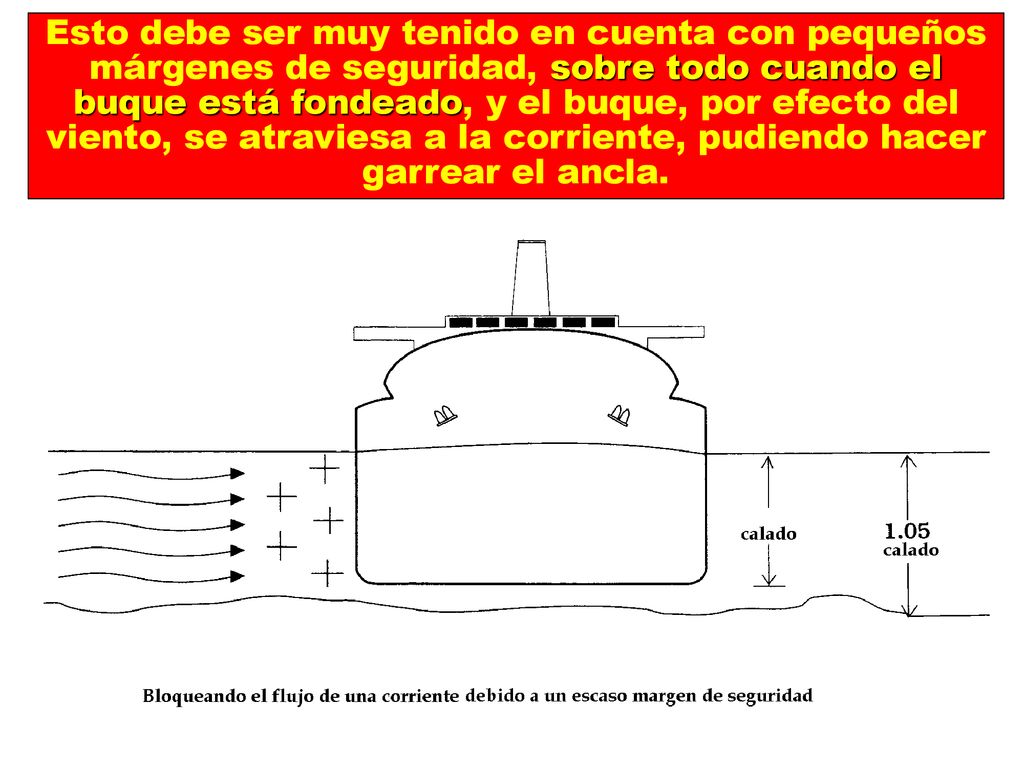

Esto debe ser muy tenido en cuenta con pequeños márgenes de seguridad, sobre todo cuando el buque está fondeado, y el buque, por efecto del viento, se atraviesa a la corriente, pudiendo hacer garrear el ancla.
13

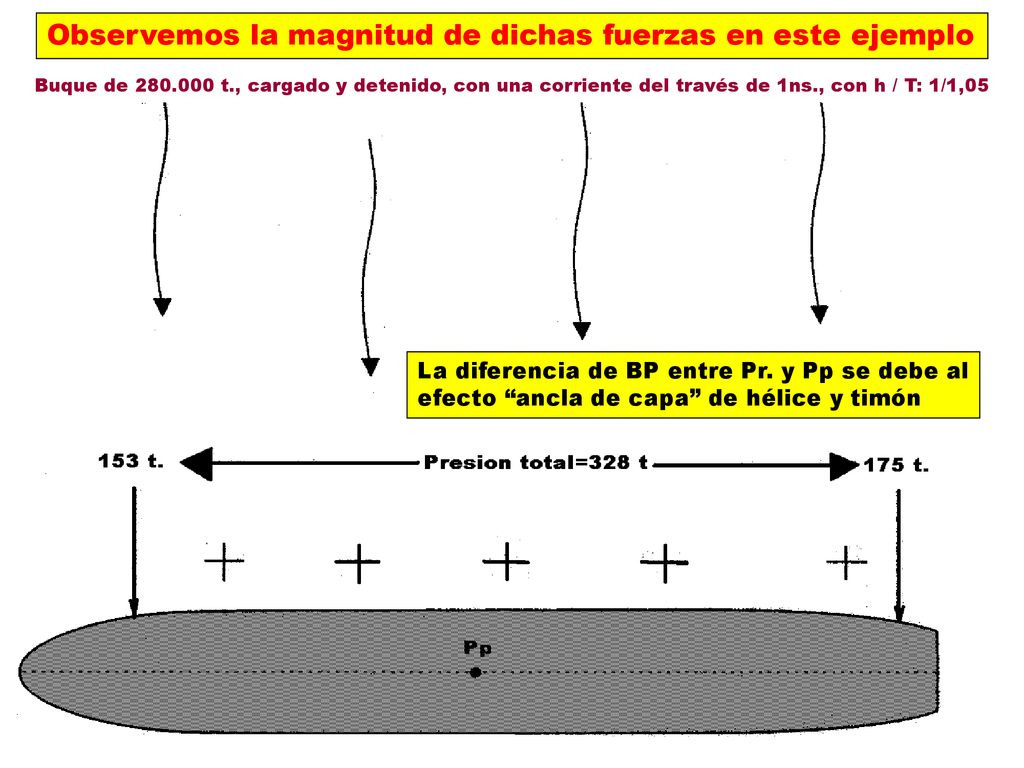

Observemos la magnitud de dichas fuerzas en este ejemplo
Buque de t., cargado y detenido, con una corriente del través de 1ns., con h / T: 1/1,05 La diferencia de BP entre Pr. y Pp se debe al efecto “ancla de capa” de hélice y timón
