ONDAS ESTACIONARIAS EN CUERDAS.

Presentación del tema: "ONDAS ESTACIONARIAS EN CUERDAS."— Transcripción de la presentación:

1 ONDAS ESTACIONARIAS EN CUERDAS

2 ONDAS ESTACIONARIAS Una onda estacionaria es el resultado de la superposición de dos movimientos ondulatorios armónicos de igual amplitud y frecuencia que se propagan en sentidos opuestos a través de un medio. Pero la onda estacionaria NO ES una onda viajera, puesto que su ecuación no contiene ningún término de la forma kx-t.

3 ONDAS ESTACIONARIAS Por sencillez, tomaremos como ejemplo para ilustrar la formación de ondas estacionarias el caso de una onda transversal que se propaga en el sentido de izquierda a derecha () en una cuerda sujeta por sus extremos; esta onda incide sobre el extremo derecho y se produce una onda reflejada que se propaga en el sentido de derecha a izquierda (). La onda reflejada tiene una diferencia de fase de  radianes respecto a la incidente. La superposición de las dos ondas, incidente y reflejada, da lugar, en ciertas condiciones, a ondas estacionarias.

4 ONDAS ESTACIONARIAS Ecuación de la onda incidente, sentido ():
Ecuación de la onda reflejada, sentido (): Cuando la onda viajera se refleja en un extremo, su fase cambia en  radianes. Cada punto de la cuerda vibra con un MAS de amplitud igual a 2A sen kx, es decir, la amplitud depende de la posición del punto en la cuerda.

5 ONDAS ESTACIONARIAS NO!
¿Se producen ondas estacionarias en una cuerda para cualquier par de ondas incidente y reflejada? NO! Como los puntos extremos de la cuerda están fijos por hipótesis, la vibración en ellos tiene que ser nula; es decir, si la cuerda donde se propagan las ondas tiene longitud L, en los extremos x = 0 y x = L han de verificarse en cualquier instante las condiciones siguientes: La condición L = n/2 quiere decir que aparecen ondas estacionarias sólo en aquellos casos que cumplan el requisito de que la longitud de la cuerda sea un múltiplo entero de la semilongitud de onda. Esto significa que en una cuerda de longitud L dada, sólo aparecen ondas estacionarias para ciertas frecuencias de vibración fn, aquellas que cumplen la condición v = velocidad de propagación

6 ONDAS ESTACIONARIAS En una onda estacionaria se distinguen los puntos nodales (o simplemente nodos), que son aquellos puntos en que la amplitud es nula, es decir, posiciones donde no hay vibración; los vientres o antinodos de la onda estacionaria, por el contrario, son los puntos en donde la vibración se produce con la máxima amplitud posible. La distancia entre dos nodos consecutivos es igual a media longitud de onda. En efecto, un nodo cualquiera, situado en la posición xm, cumple la condición donde m toma todos los valores sucesivos m = 1, 2,..., n-1 La frecuencia más baja para la que se observan ondas estacionarias en una cuerda de longitud L es la que corresponde a n = 1. Ésta se denomina frecuencia fundamental, y cuando la cuerda vibra de este modo no se presentan nodos intermedios entre sus dos extremos. La siguiente posibilidad, el caso n = 2, se llama segundo armónico, y presenta un nodo intermedio. A continuación n = 3, tercer armónico, tiene dos nodos intermedios. Para el armónico n-ésimo, el número de nodos intermedios entre los extremos es n-1, y su frecuencia y su longitud de onda son, respectivamente,

7

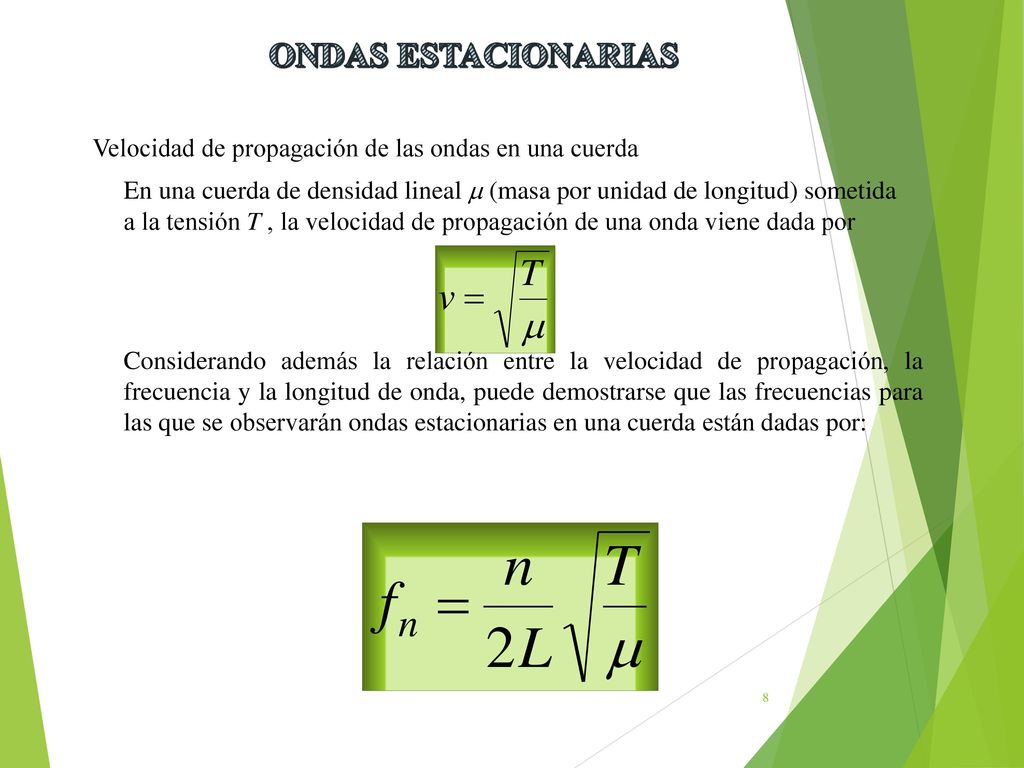

8 ONDAS ESTACIONARIAS Velocidad de propagación de las ondas en una cuerda En una cuerda de densidad lineal  (masa por unidad de longitud) sometida a la tensión T , la velocidad de propagación de una onda viene dada por Considerando además la relación entre la velocidad de propagación, la frecuencia y la longitud de onda, puede demostrarse que las frecuencias para las que se observarán ondas estacionarias en una cuerda están dadas por:

9 ¿CÓMO SE MODIFICAN ESTAS VARIABLES EN UNA GUITARRA?
Mayor longitud (cuerda larga) Menor frecuencia (sonido grave) Mayor tensión Mayor frecuencia (sonido agudo) Mayor masa de la cuerda (grosor) Menor frecuencia (sonido grave)

10 EJERCICIO 1.- En una cuerda de 21 cm se forma una onda con 4 nodos:
Dibuje la onda formada ¿Cuanto vale su longitud de onda? ¿Qué distancia existe entre nodo y nodo?

11 EJERCICIOS 1.- Una cuerda que contiene una onda estacionaria tiene una longitud total de 120 cm. Si presenta 5 nodos, ¿a cuánto equivale su longitud de onda? 5 cm b) 12 cm c) 15 cm d) 30 cm e) 60 cm 2.- ¿Cuál de las siguientes longitudes de onda no corresponde a una onda estacionaria que se genera en una cuerda tensada de 120 cm de longitud? 20 cm b) 24 cm c) 30 cm d) 55 cm e) 60 cm 3.- La figura muestra una onda estacionaria. Si la frecuencia de la fuente que la genera es de 15Hz y la distancia entre nodos es de 60 cm. ¿Cuál es la rapidez de propagación en [cm/s] de la onda? a) b) c) d) 15 e) 900

12 4. - En una onda estacionaria la distancia entre nodos es de 1,5 [m]
4.- En una onda estacionaria la distancia entre nodos es de 1,5 [m]. Si la onda vibra con una frecuencia de 15 [Hz] y posee 4 nodos. La rapidez de propagación de la onda es: 15 m/s b) 6 m/s c) 60 m/s d) 45 m/s e) 1,5 m/s 5.- Al salir a recreo, tres niños juegan a saltar la cuerda. Dos de los niños hacen girar la cuerda con una frecuencia de 0,4 Hz, de tal forma que vista de frente, como se muestra en la figura, parece una onda estacionaria. ¿Cuál sería la longitud de onda de esta aparente onda estacionaria 2,4 m b) 3 m c) 4,8 m d) 6 m e) 12 m

13 4. - En una onda estacionaria la distancia entre nodos es de 1,5 [m]
4.- En una onda estacionaria la distancia entre nodos es de 1,5 [m]. Si la onda vibra con una frecuencia de 15 [Hz] y posee 4 nodos. La rapidez de propagación de la onda es: 15 m/s b) 6 m/s c) 60 m/s d) 45 m/s e) 1,5 m/s 5.- Al salir a recreo, tres niños juegan a saltar la cuerda. Dos de los niños hacen girar la cuerda con una frecuencia de 0,4 Hz, de tal forma que vista de frente, como se muestra en la figura, parece una onda estacionaria. ¿Cuál sería la longitud de onda de esta aparente onda estacionaria 2,4 m b) 3 m c) 4,8 m d) 6 m e) 12 m

14 EJERCICIOS 1.- Una cuerda de 60 cm de longitud y 0,45 gr de masa está sometida a una tensión de 15 N ¿Cuál es la densidad lineal de esta cuerda en [gr/cm] y [Kg/m] ¿Cuál es la frecuencia del sonido que está emitiendo, suponiendo que vibre en el primer armónico? ¿Cuál es la frecuencia del sonido que está emitiendo, suponiendo que vibre en el segundo armónico? ¿y a su 5º armónico? 2.- Una cuerda de largo 7 m y masa 28 kg está sometida a una tensión de 64 N. Si ésta se pone a vibrar en el sexto armónico. Calcule la rapidez, la frecuencia y la longitud de onda.

15 3.- Suponiendo que una cuerda de un piano emite una nota do, de 512 Hz. Para que esa cuerda emita la nota “do” de la octava superior: Al variar solo su longitud, ¿deberá aumentar o disminuir? ¿Cuántas veces? Al variar solo la tensión, esta tensión ¿deberá aumentar o disminuir? ¿Cuántas veces? 4.- Una cuerda de 90 cm, fija en ambos extremos, se hace vibrar de modo que la onda estacionaria formada tiene 4 nodos y una frecuencia de 300 Hz ¿en que modo de vibración se encuentra? ¿Cuál es la longitud de onda en dicho modo de vibración? ¿Qué distancia existe entre nodo y nodo consecutivo? ¿y entre nodo y antinodo consecutivo?

16 5.- Una cuerda fija en ambos extremos se encuentra en su quinto modo de vibración con una frecuencia de 120 Hz ¿Cuántos nodos y antinodos se producen en dicho modo de vibración? ¿Cuál es la frecuencia fundamental de la cuerda? 6.-Una onda estacionaria tiene una longitud total de 40 [m]. Si ella tiene 5 nodos. ¿Cuanto vale su longitud de onda 7.- En una onda estacionaria la distancia entre nodos es de 1,5 [m]. Si la onda vibra con una frecuencia de 15 [Hz] y posee 4 nodos. Determina: a) la longitud de onda b) la velocidad de propagación c) el largo de la cuerda

17 ¡GRACIAS POR SU ATENCIÓN!
