2 PARA QUÉ SIRVEN LAS ESTRUCTURAS

3 La estructura que construye el hombre tienen una finalidad determinada, para la que ha sido pensada, diseñada y finalmente construida. Podemos hacer un análisis en función de la necesidad que satisface:

4 SOPORTAR PESO Se engloban en este apartado aquellas estructuras cuyo fin principal es el de sostener cualquier otro elemento, son los pilares, las vigas, estanterías, torres, patas de una mesa, etc.

5 SALVAR DISTANCIAS Su principal función es la de esquivar un objeto, permitir el paso por una zona peligrosa o difícil, son: los puentes, las grúas, teleféricos, etc.

6 PROTEGER OBJETOS Cuando son almacenados o transportados, como las cajas de embalajes, los cartones de huevos, cascos, etc.

7 PARA DAR RIGIDEZ A UN ELEMENTO
Son aquellos en que lo que se pretende proteger es el propio objeto, y no otro al que envuelve, por ejemplo en las puertas no macizas, el enrejado interior, los cartones, etc.

8 ELEMENTOS FUNDAMENTALES DE LAS ESTRUCTURAS

9 PILARES O COLUMNAS Es una barra apoyada verticalmente, cuya función es la de soportar cargas o el peso de otras partes de la estructura. Los principales esfuerzos que soporta son de compresión y pandeo. También se le denomina poste, columna, etc. Los materiales de los que está construido son muy diversos, desde la madera al hormigón armado, pasando por el acero, ladrillos, mármol, etc. Suelen ser de forma geométrica regular (cuadrada o rectangular) y las columnas suelen ser de sección circular.

10 VIGAS Y VIGUETAS  Es una pieza o barra horizontal, con una determinada forma en función del esfuerzo que soporta. Forma parte de los forjados de las construcciones. Están sometidas a esfuerzos de flexión.

11

12 FORJADO  Es la estructura horizontal (o con una pequeña inclinación), formada por el conjunto vigas, viguetas, bovedillas, hormigón y solería, que nos sirve de techo (si hay una planta superior), y de suelo.

13

14 CIMIENTOS  Es el elemento encargado de soportar y repartir en la tierra todo el peso de la estructura, impidiendo que ésta sufra movimientos importantes. Normalmente soporta esfuerzos de compresión. Los materiales de los que se compone son: hormigón armado, hierro, acero, etc.

15 TIRANTES Es un elemento constructivo que está sometido principalmente a esfuerzos  de tracción. Otras denominaciones que recibe según las aplicaciones son: riostra, cable, tornapunta y tensor. Algunos materiales que se usan para fabricarlos son cuerdas, cables de acero, cadenas, listones de madera...

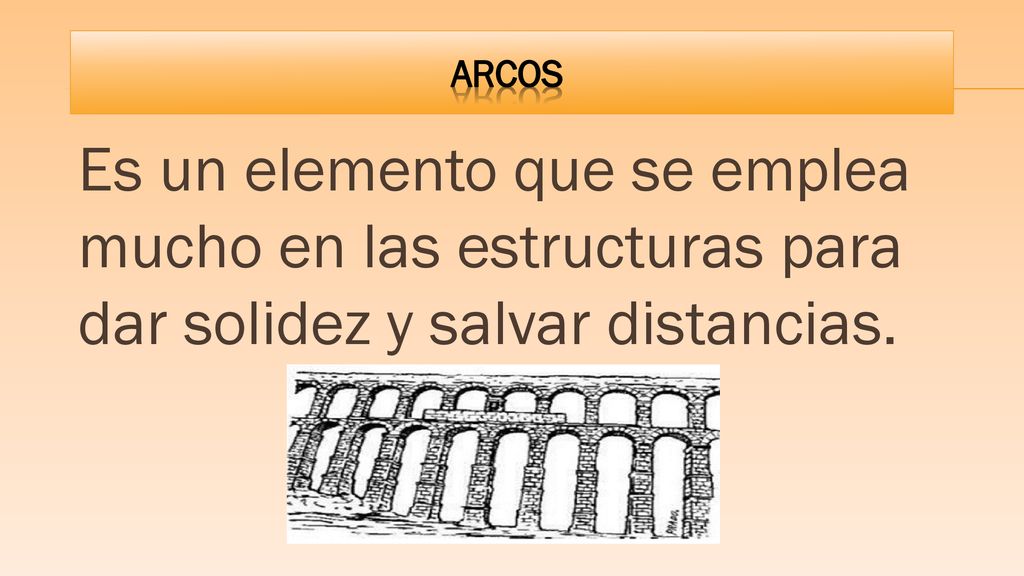

16 ARCOS  Es un elemento que se emplea mucho en las estructuras para dar solidez y salvar distancias.

17 ¿PARA QUÉ SIRVE ESA ESTRUCTURA?
TALLER #3 CON RELACIÓN AL EJEMPLO DE ESTRUCTURA DE LOS TALLERES ANTERIORES, AHORA DEBERÁS RESPONDER: ¿PARA QUÉ SIRVE ESA ESTRUCTURA? ¿QUÉ ELEMENTOS FUNDAMENTALES TIENE DICHA ESTRUCTURA?
