www.senati.edu.pe CIRCUITOS HIDRÁULICOS BÁSICOS INSTRUCTOR: Ing. Adrián Vargas Coaquera
2

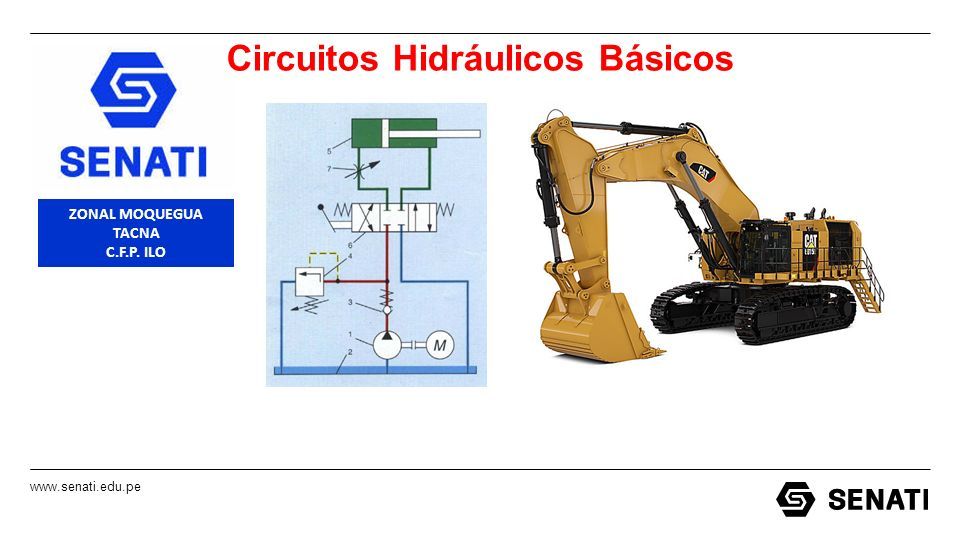

www.senati.edu.pe ZONAL ICA AYACUCHO C.F.P. ICA Circuitos Hidráulicos Básicos ZONAL MOQUEGUA TACNA C.F.P. ILO
3

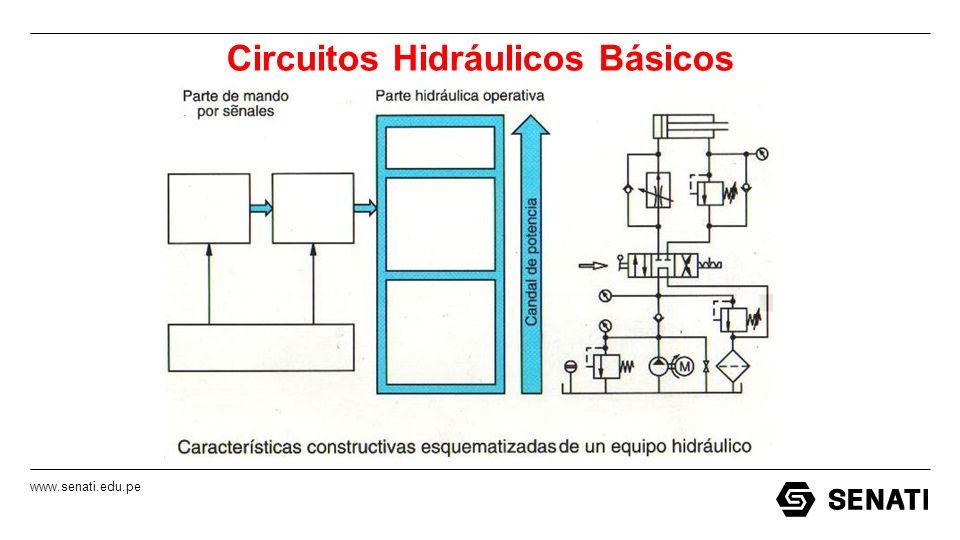

www.senati.edu.pe Circuitos Hidráulicos Básicos
4

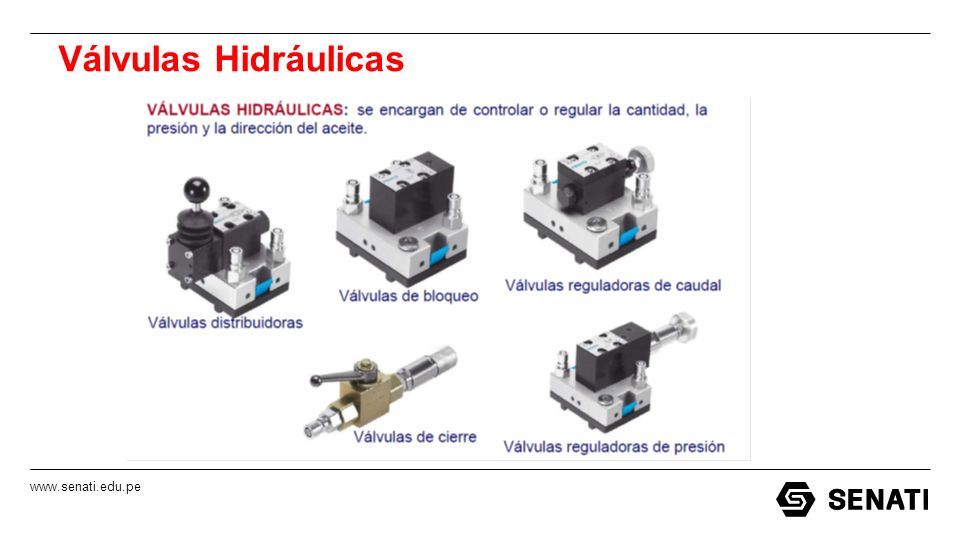

www.senati.edu.pe Válvulas Hidráulicas
5

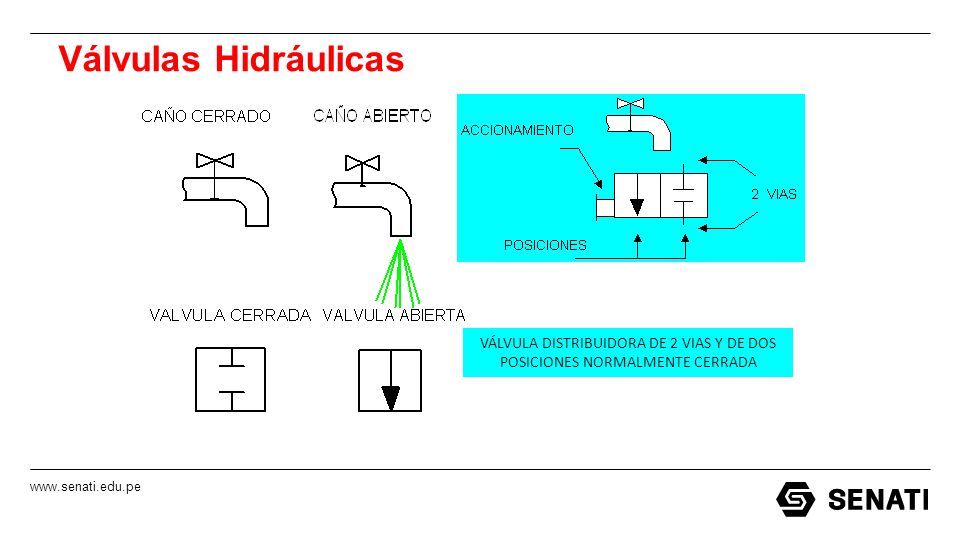

www.senati.edu.pe VÁLVULA DISTRIBUIDORA DE 2 VIAS Y DE DOS POSICIONES NORMALMENTE CERRADA Válvulas Hidráulicas
6
www.senati.edu.pe Válvulas Hidráulicas
7

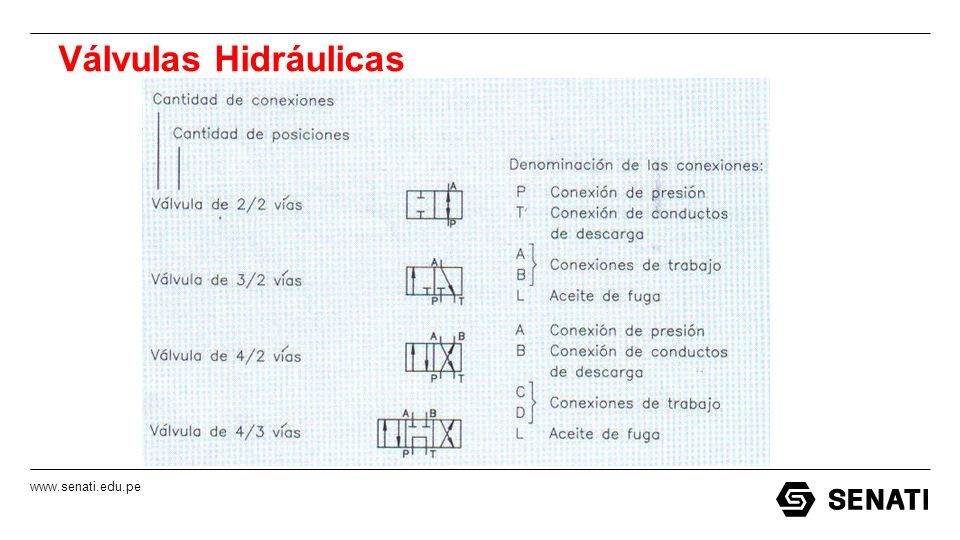

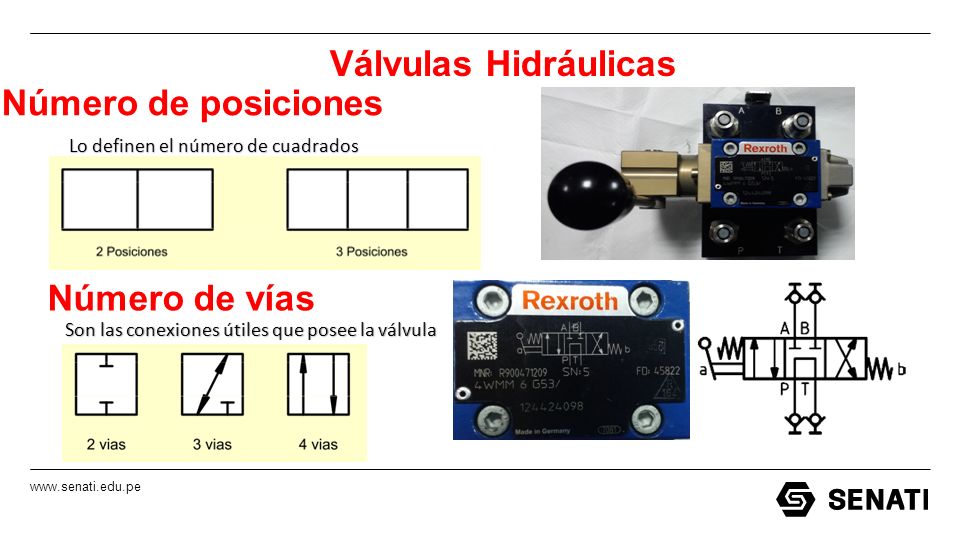

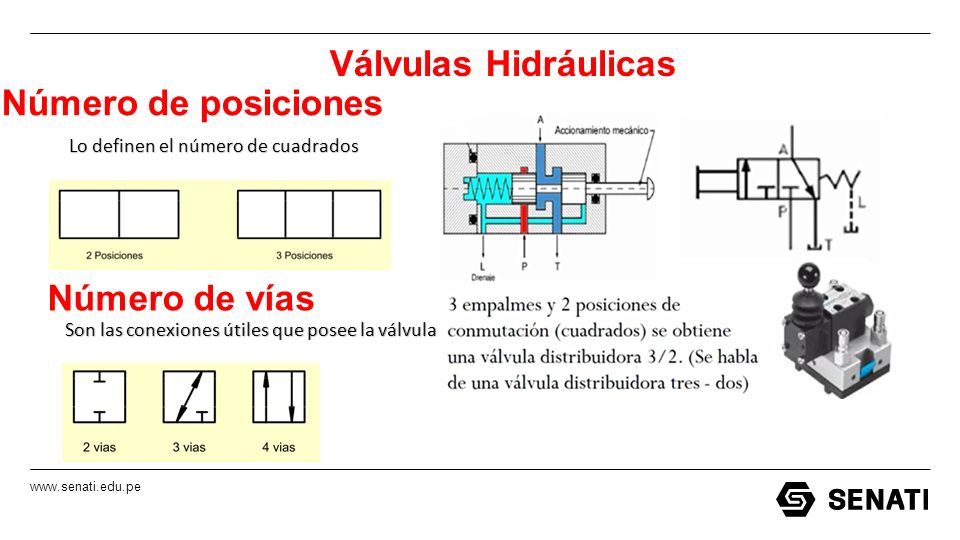

www.senati.edu.pe Válvulas Hidráulicas Número de vías Son las conexiones útiles que posee la válvula Número de posiciones Lo definen el número de cuadrados
8
www.senati.edu.pe Válvulas Hidráulicas Número de vías Son las conexiones útiles que posee la válvula Número de posiciones Lo definen el número de cuadrados
9

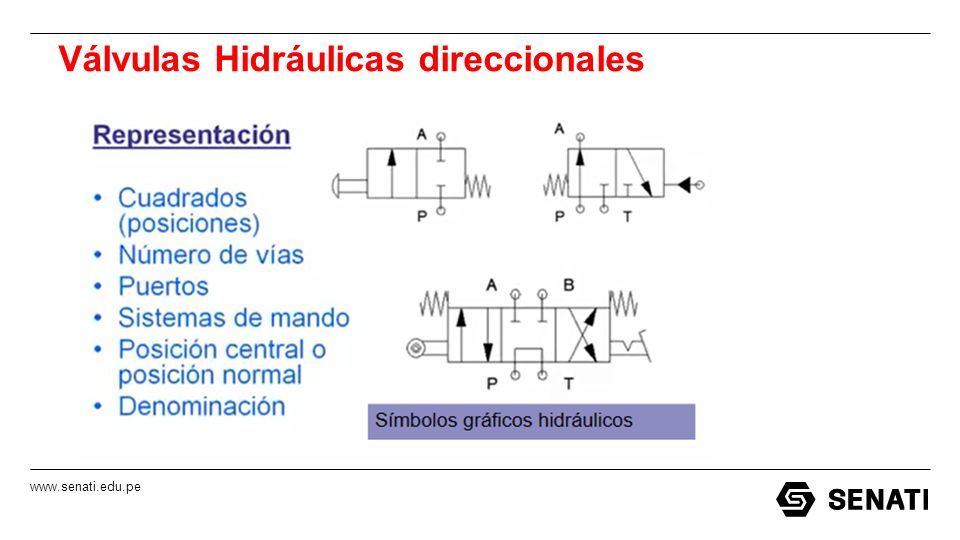

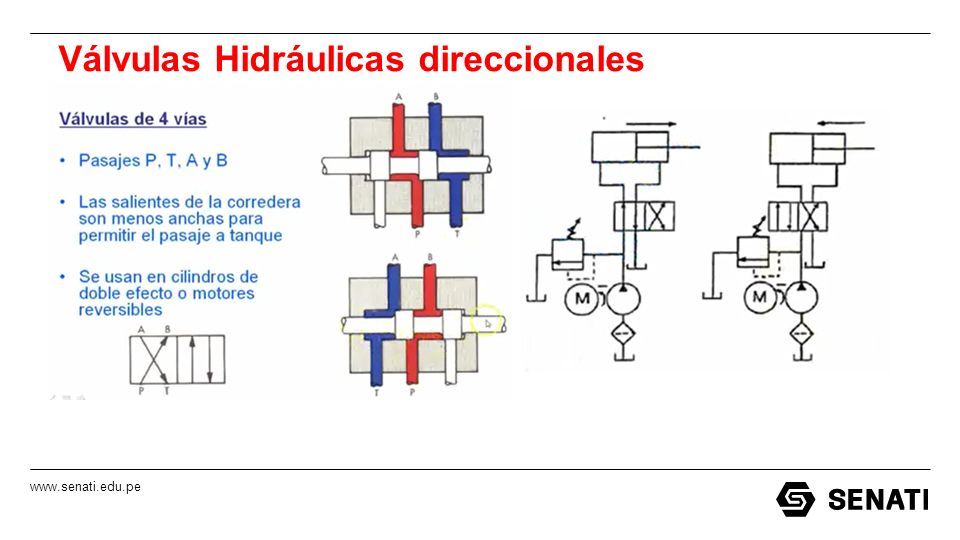

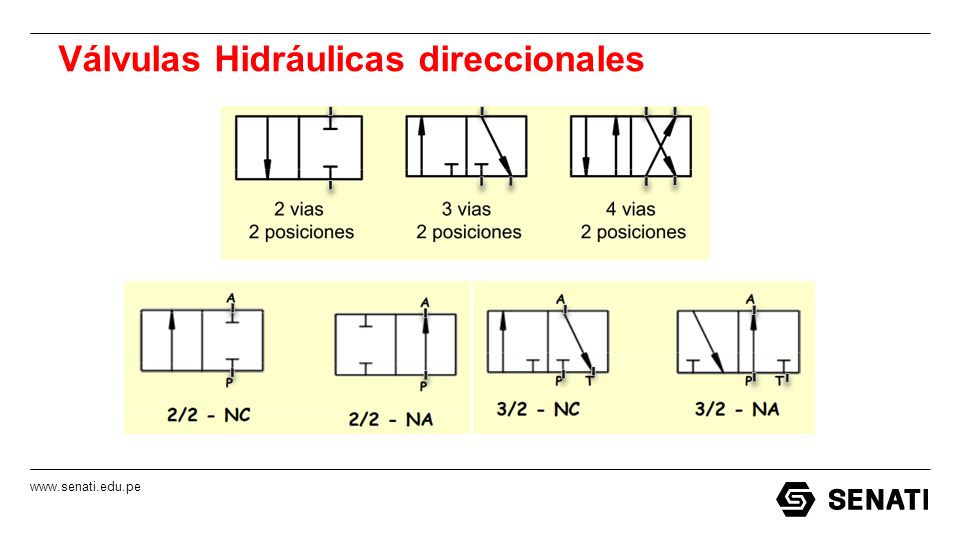

www.senati.edu.pe Válvulas Hidráulicas direccionales
10
www.senati.edu.pe Válvulas Hidráulicas direccionales
11

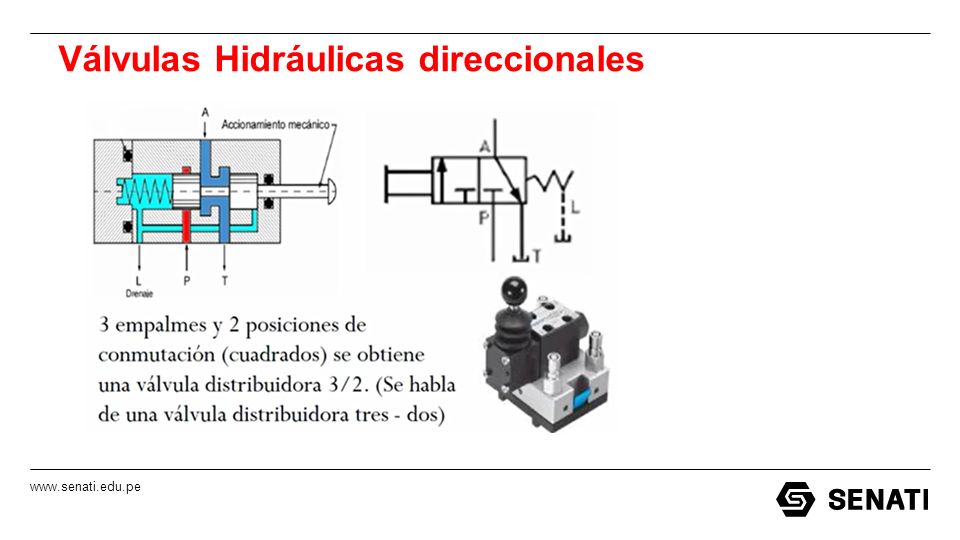

www.senati.edu.pe Válvulas Hidráulicas direccionales
12
www.senati.edu.pe Válvulas Hidráulicas direccionales
13
www.senati.edu.pe Válvulas Hidráulicas direccionales
14

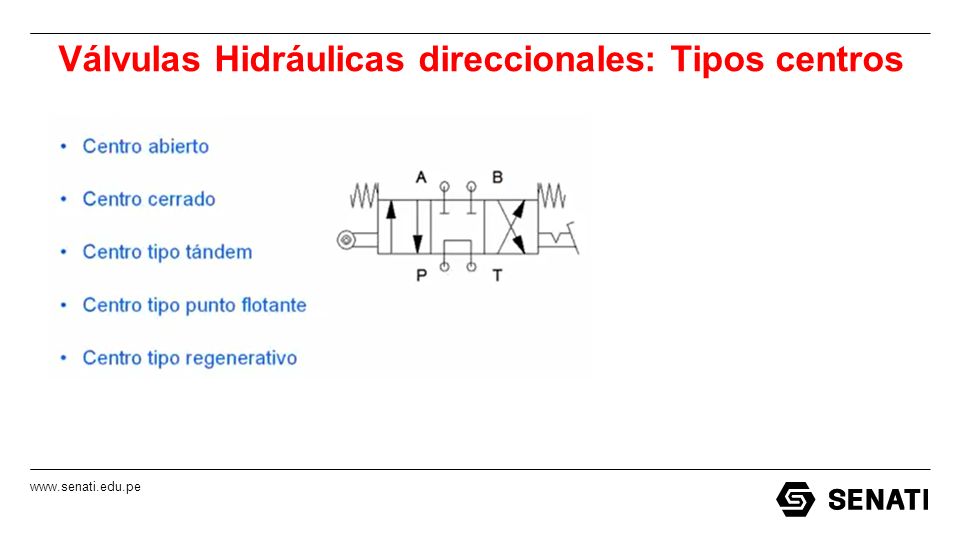

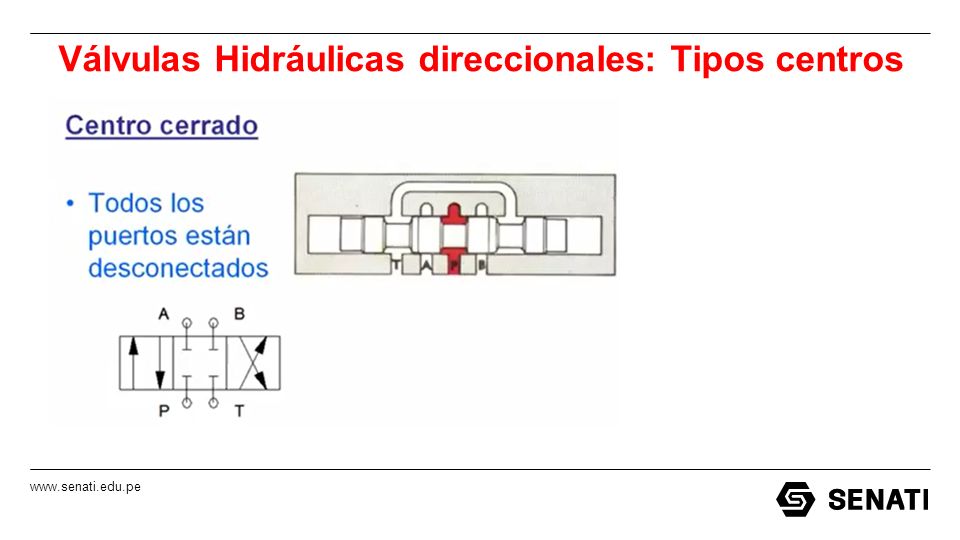

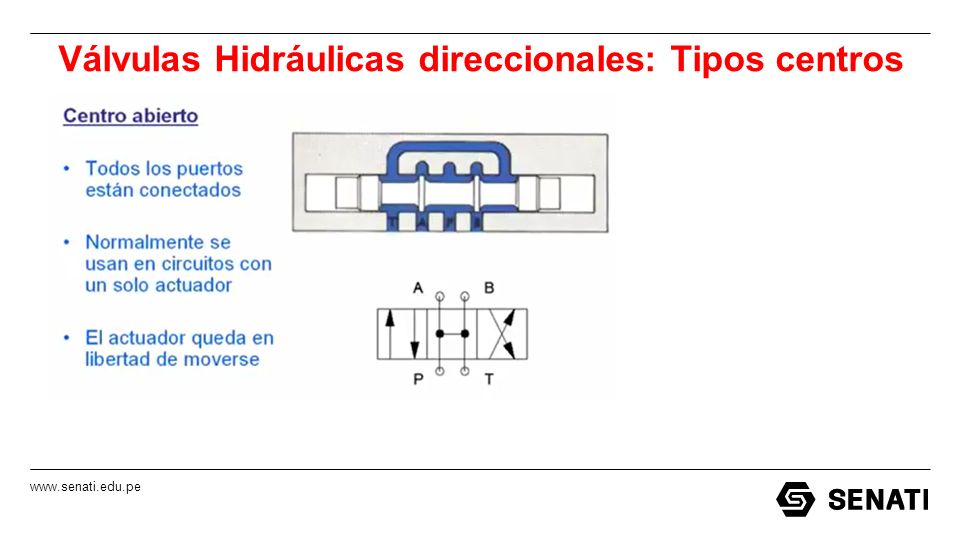

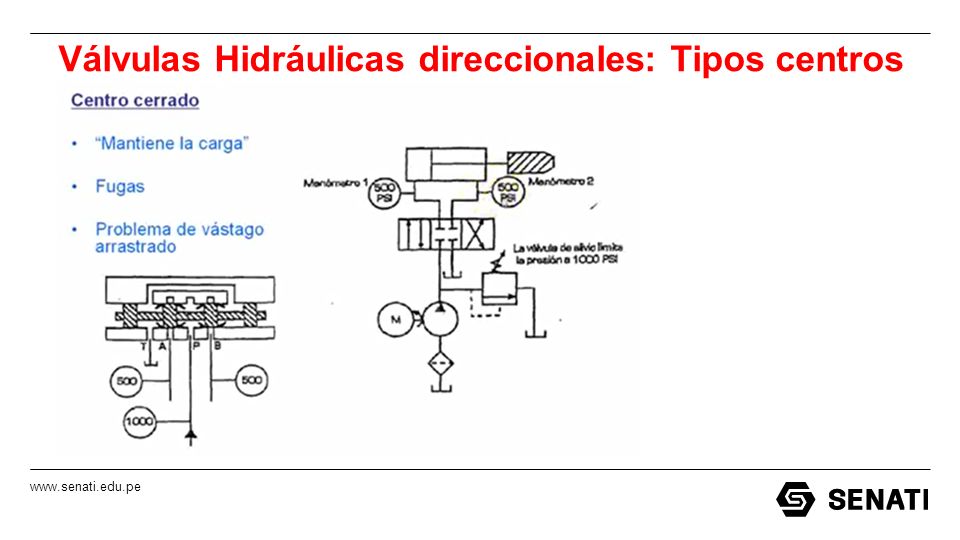

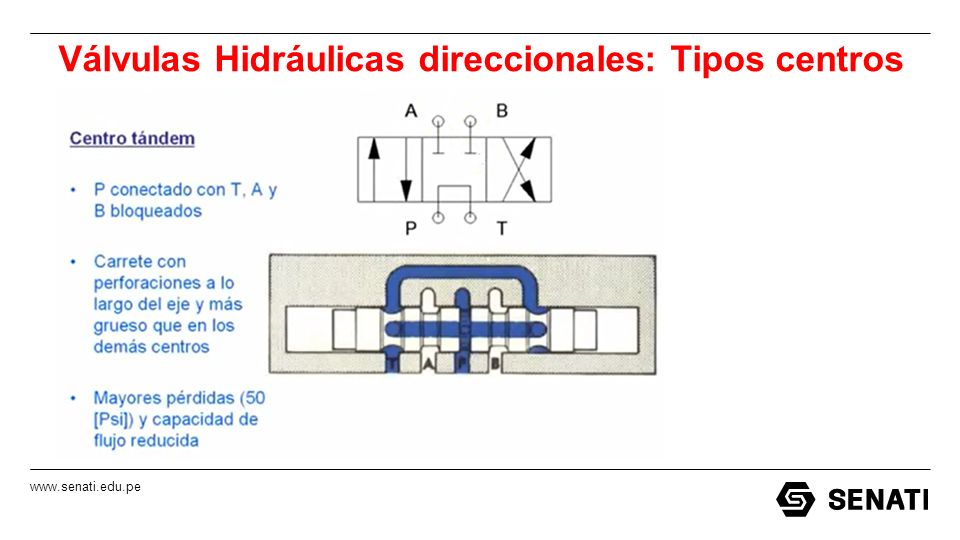

www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
15

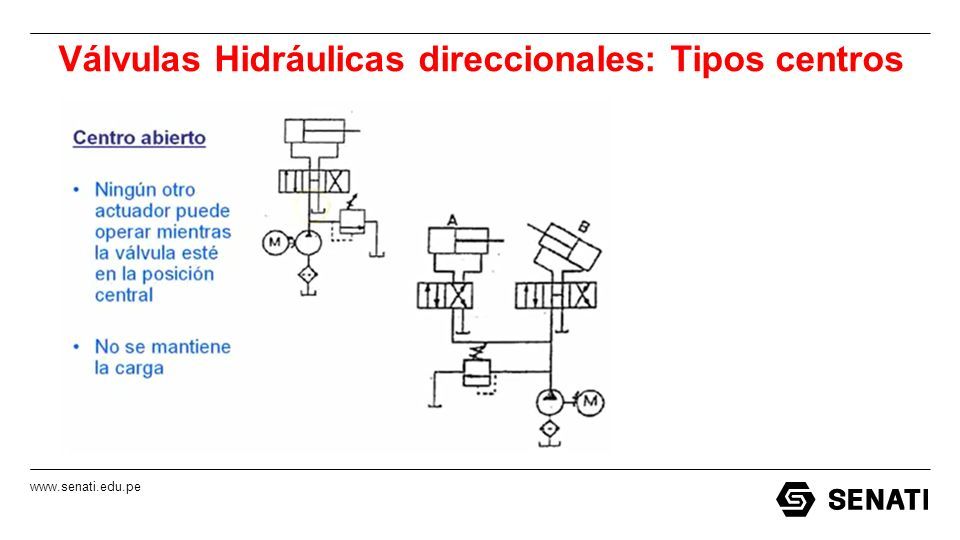

www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
16
www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
17

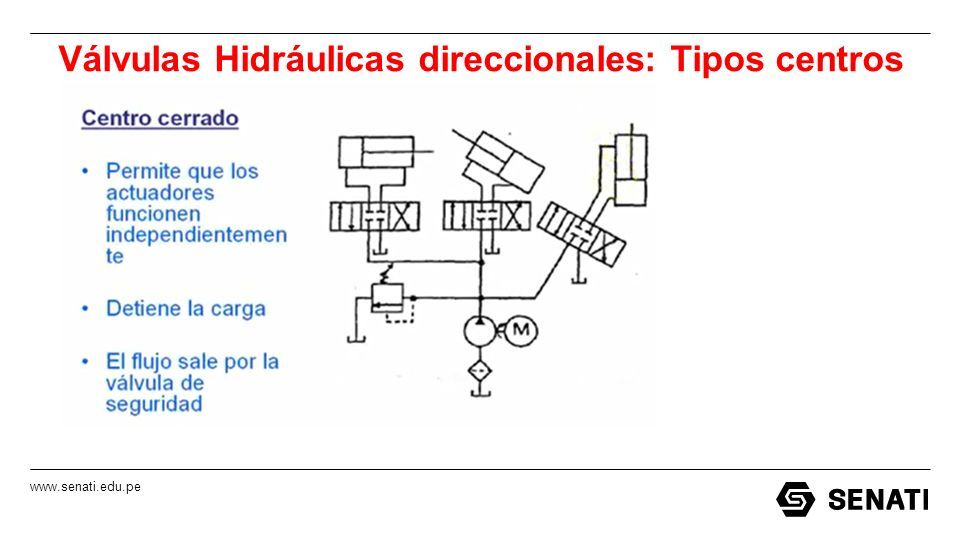

www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
18
www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
19
www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
20

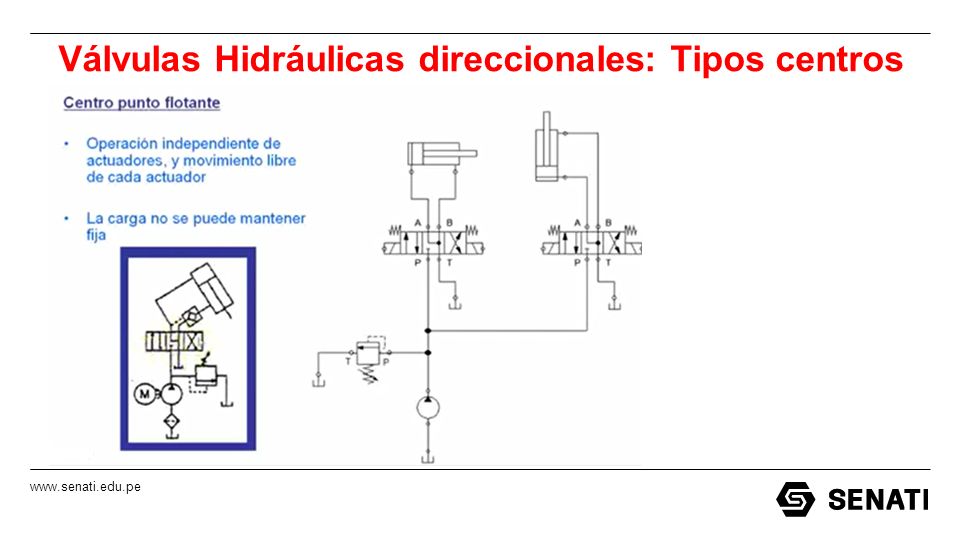

www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
21
www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
22

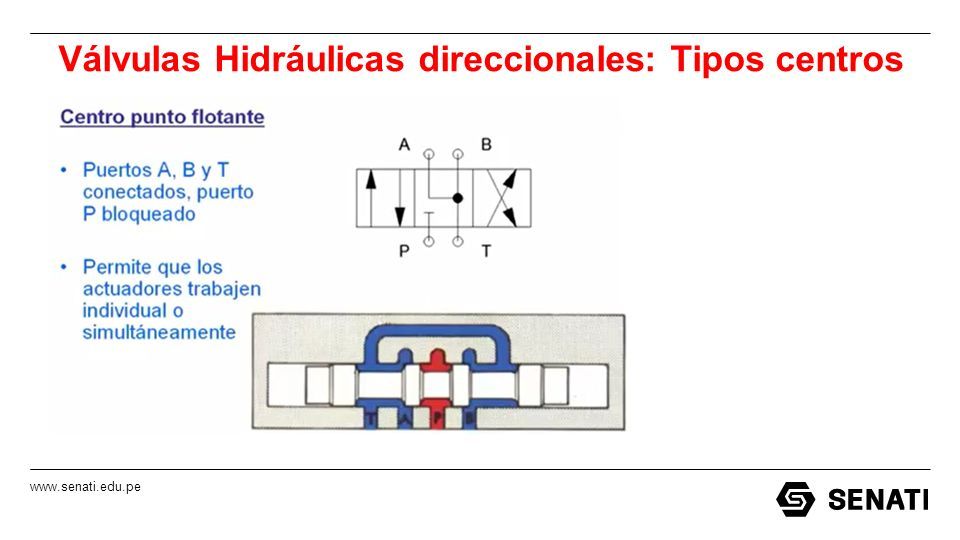

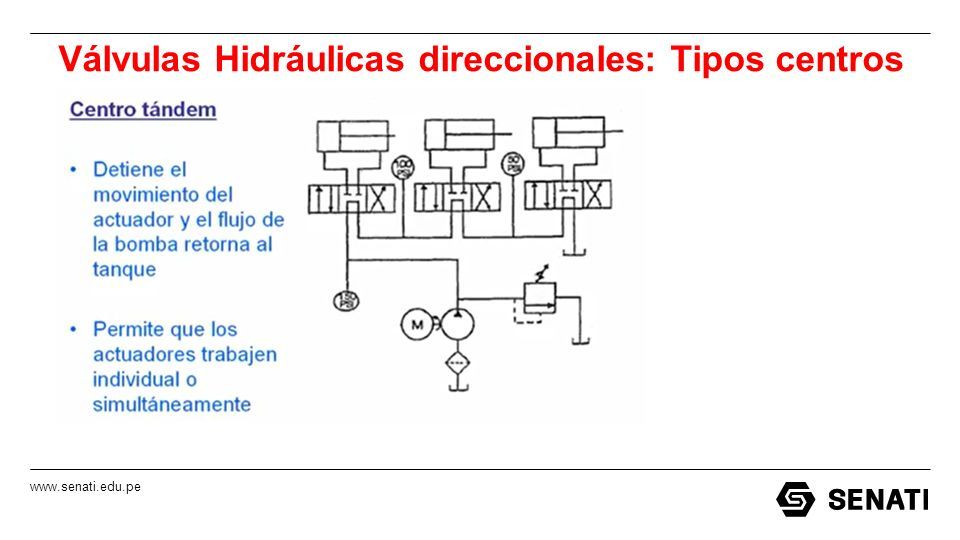

www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
23

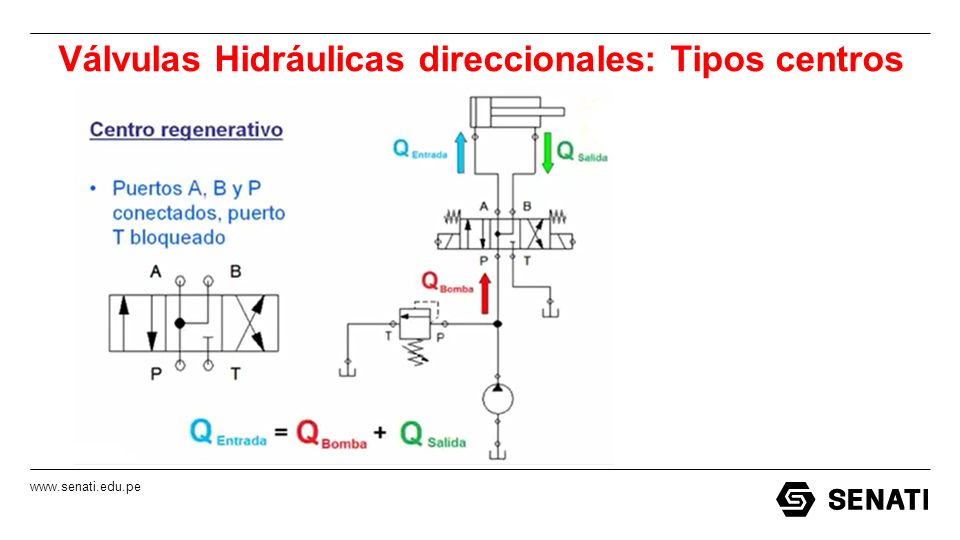

www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
24
www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
25
www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
26

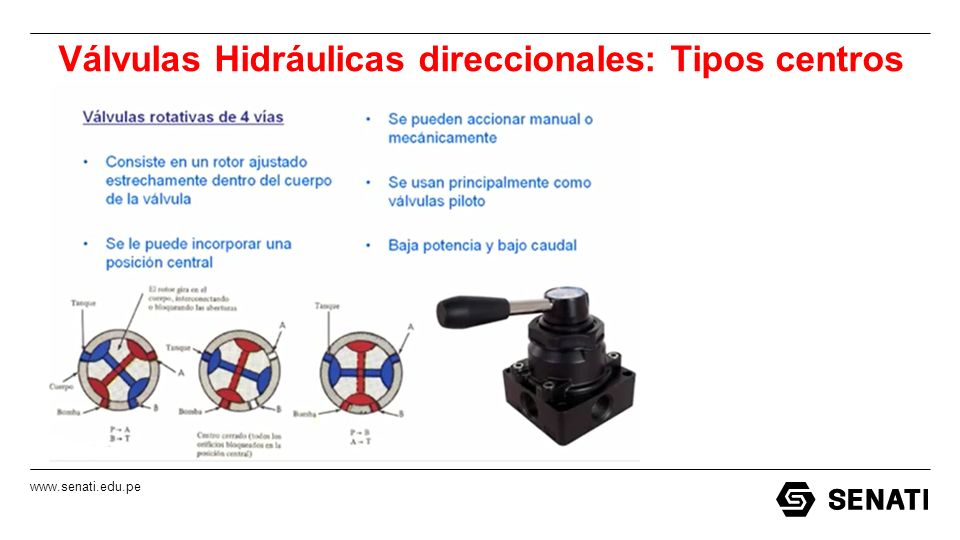

www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos centros
27

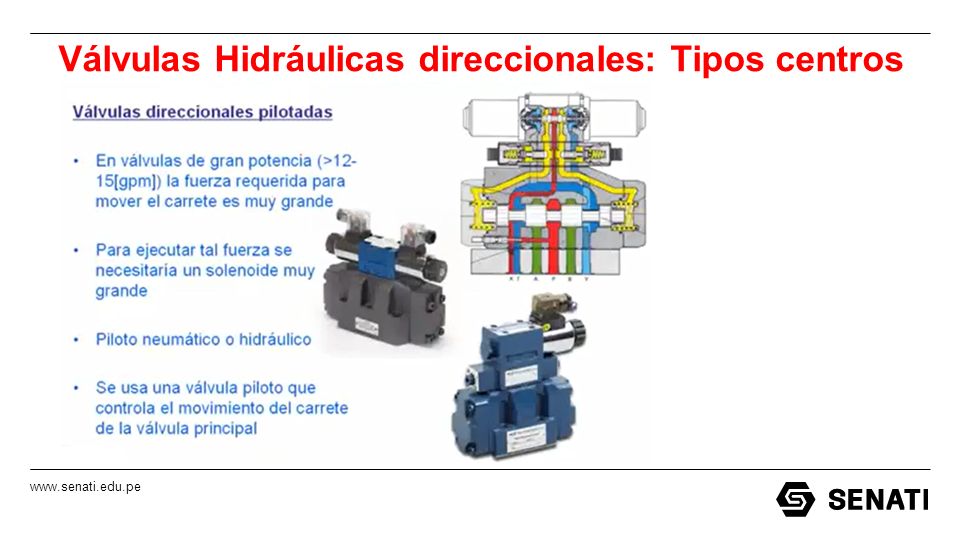

www.senati.edu.pe Válvulas Hidráulicas direccionales: Tipos Pilotadas
28
www.senati.edu.pe Válvulas Hidráulicas
29

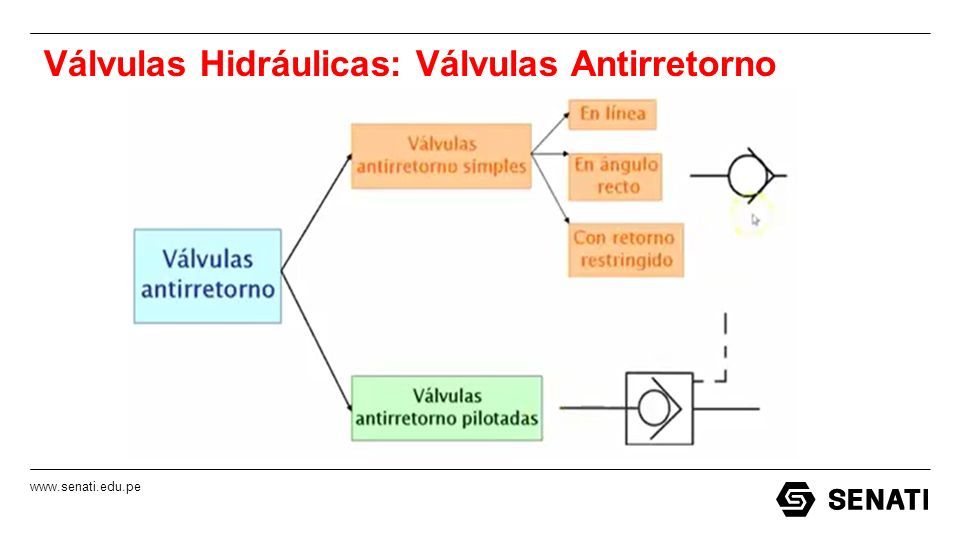

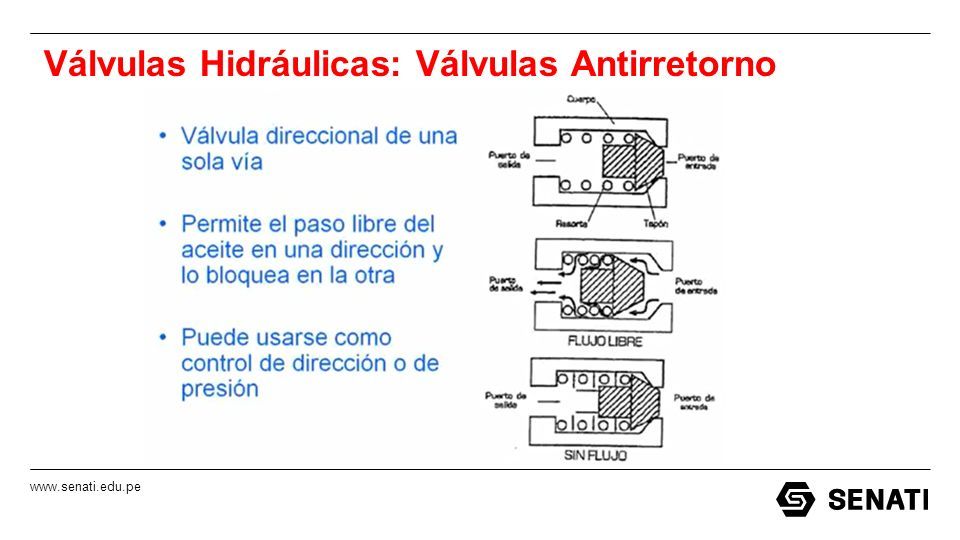

www.senati.edu.pe Válvulas Hidráulicas: Válvulas Antirretorno
30
www.senati.edu.pe Válvulas Hidráulicas: Válvulas Antirretorno
31

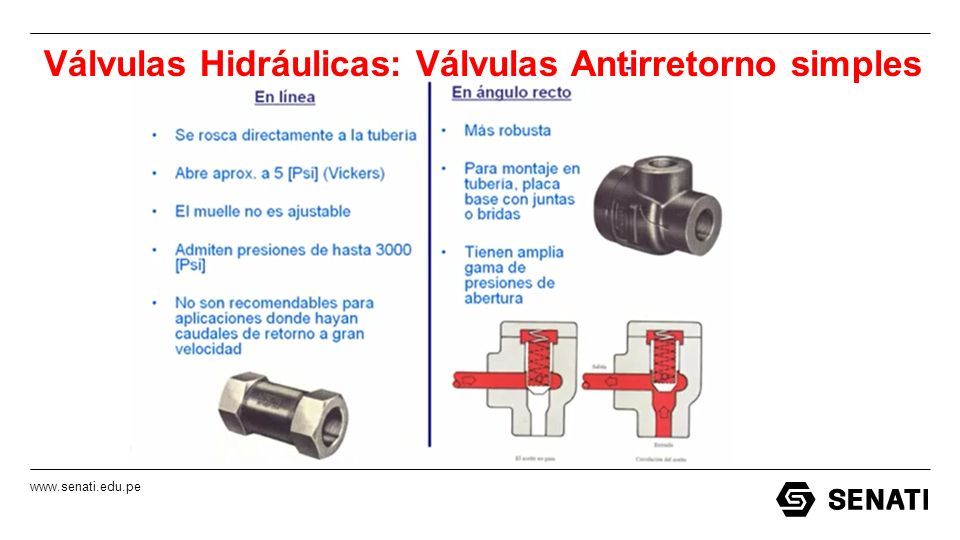

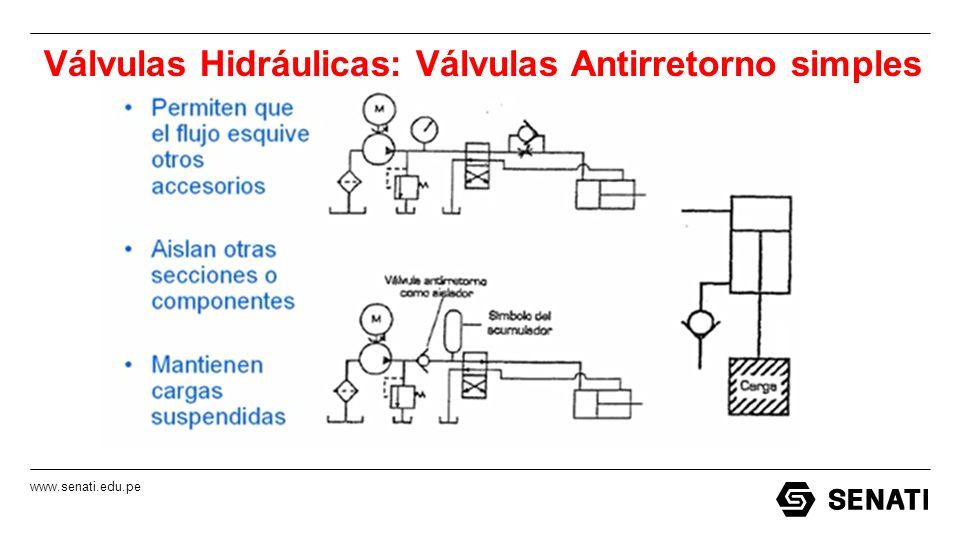

www.senati.edu.pe Válvulas Hidráulicas: Válvulas Antirretorno simples
32
www.senati.edu.pe Válvulas Hidráulicas: Válvulas Antirretorno simples
33

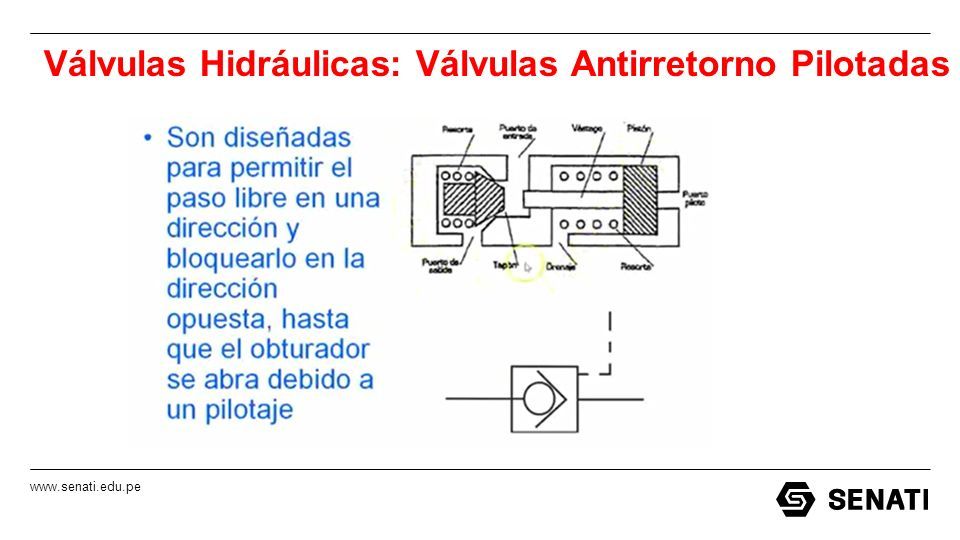

www.senati.edu.pe Válvulas Hidráulicas: Válvulas Antirretorno Pilotadas
34
www.senati.edu.pe Válvulas Hidráulicas: Válvulas Antirretorno Pilotadas
35

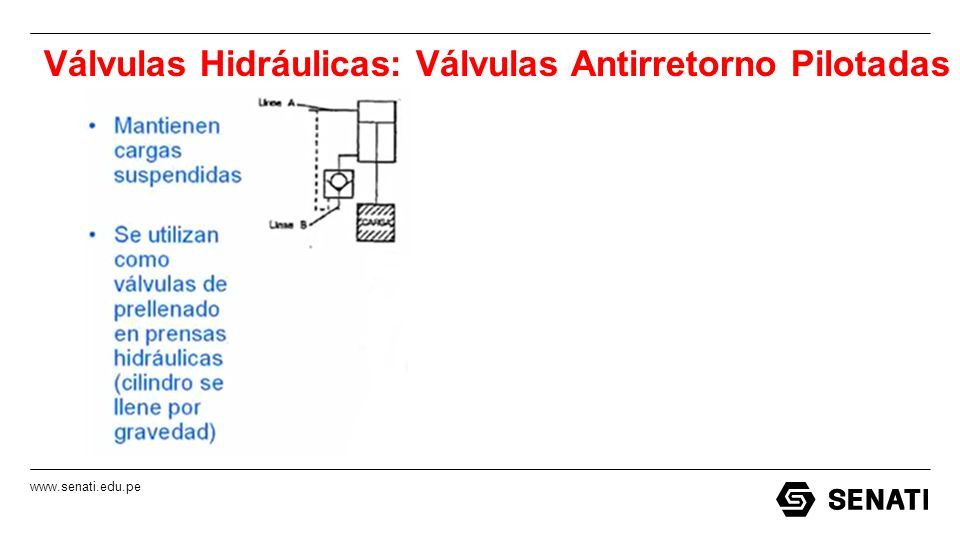

www.senati.edu.pe Válvulas Hidráulicas: Válvulas Antirretorno Pilotadas
36

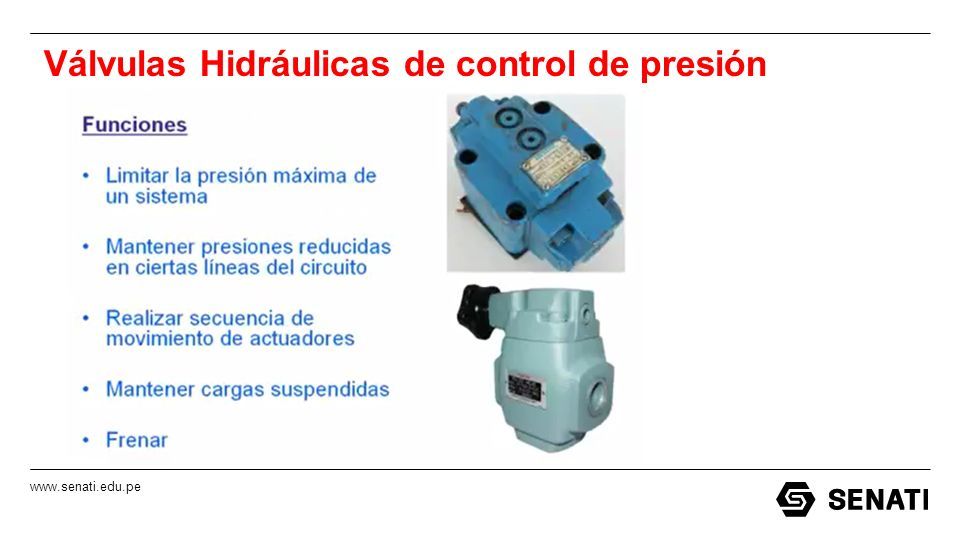

www.senati.edu.pe Válvulas Hidráulicas de control de presión
37
www.senati.edu.pe
38

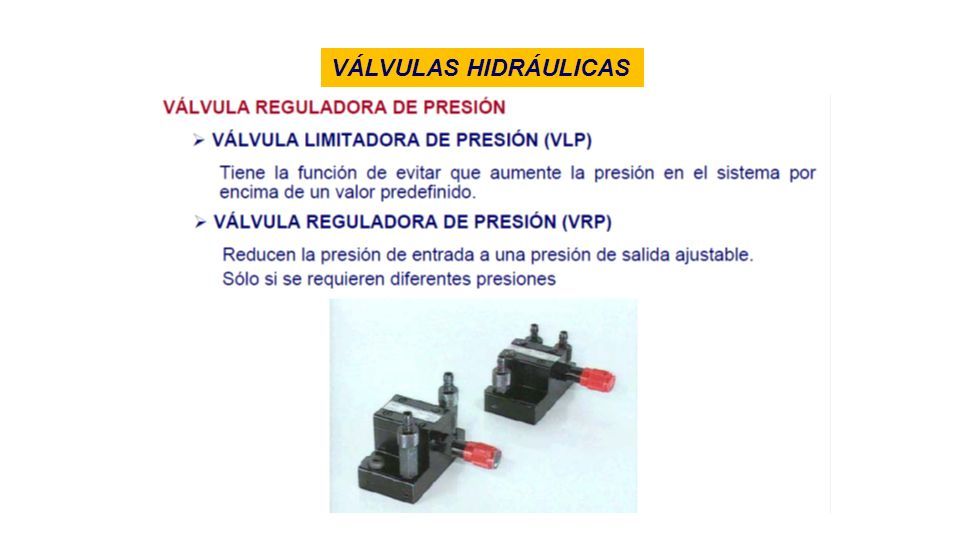

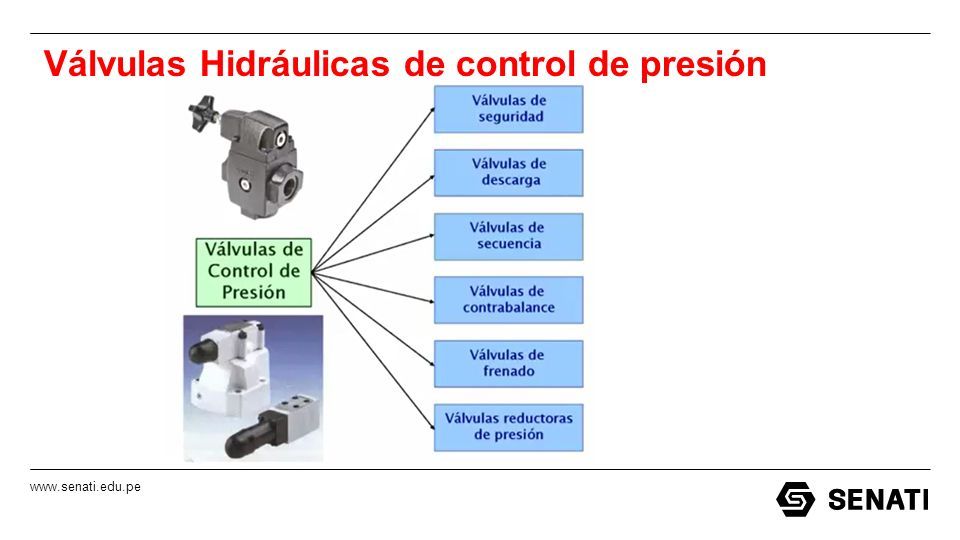

Válvulas Hidráulicas de control de presión
39

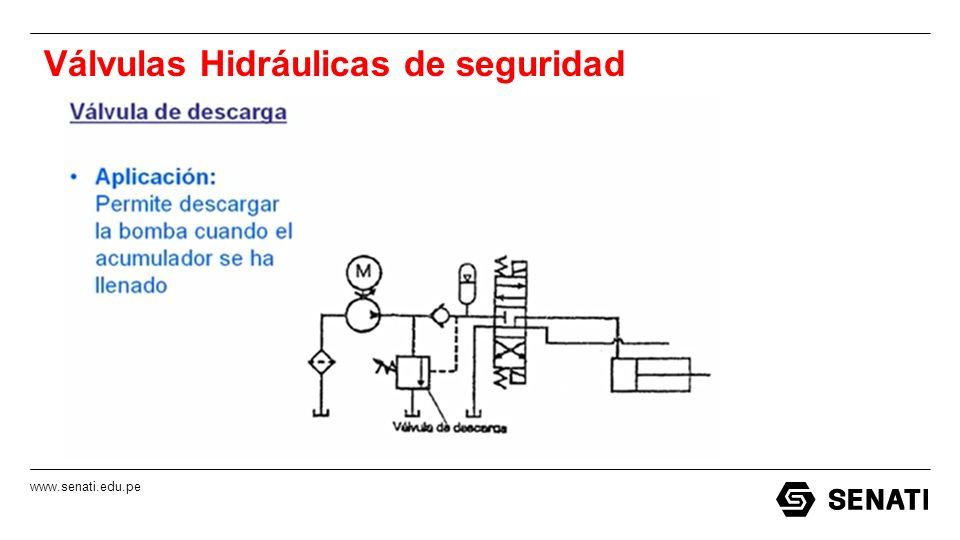

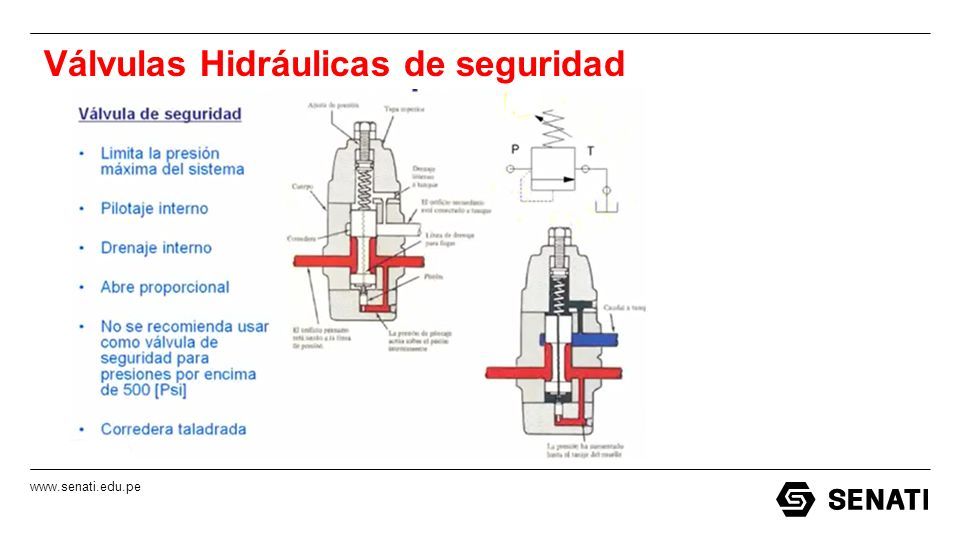

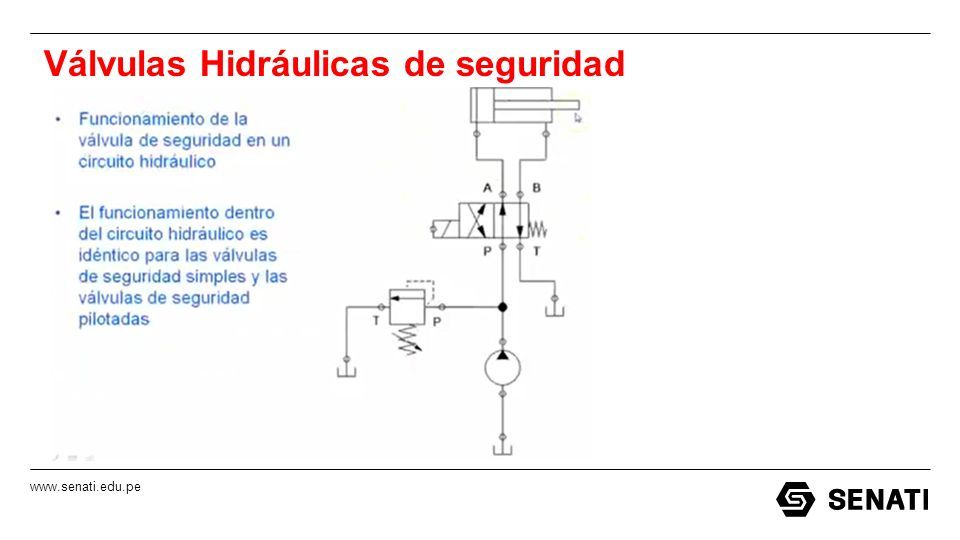

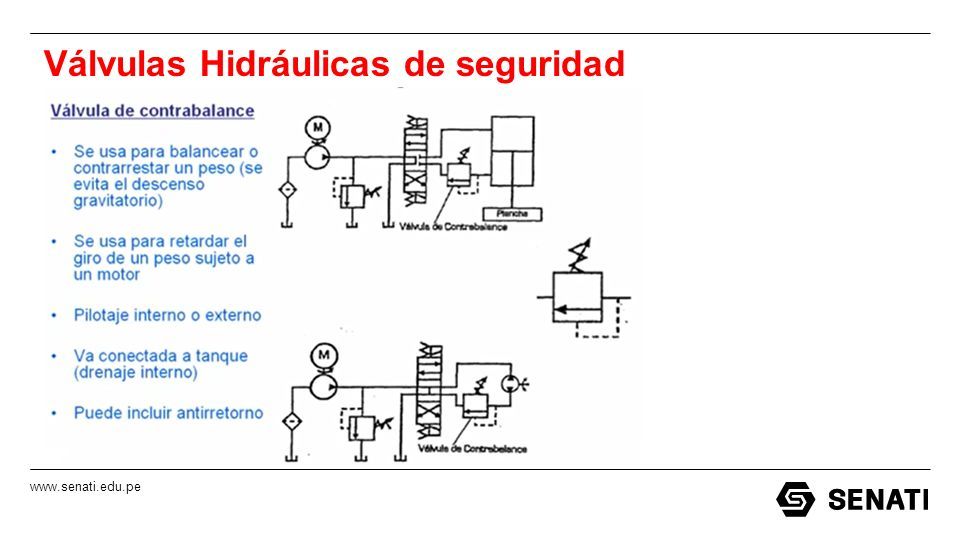

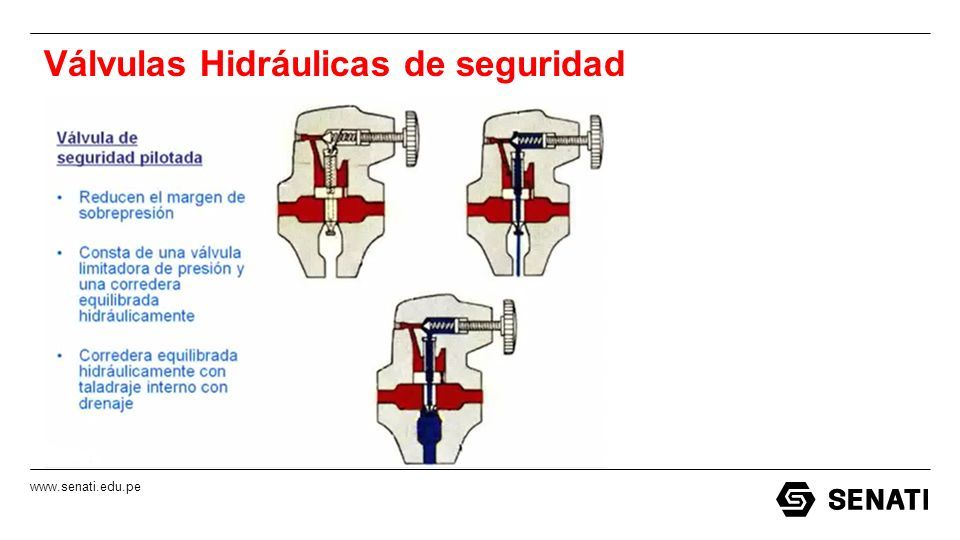

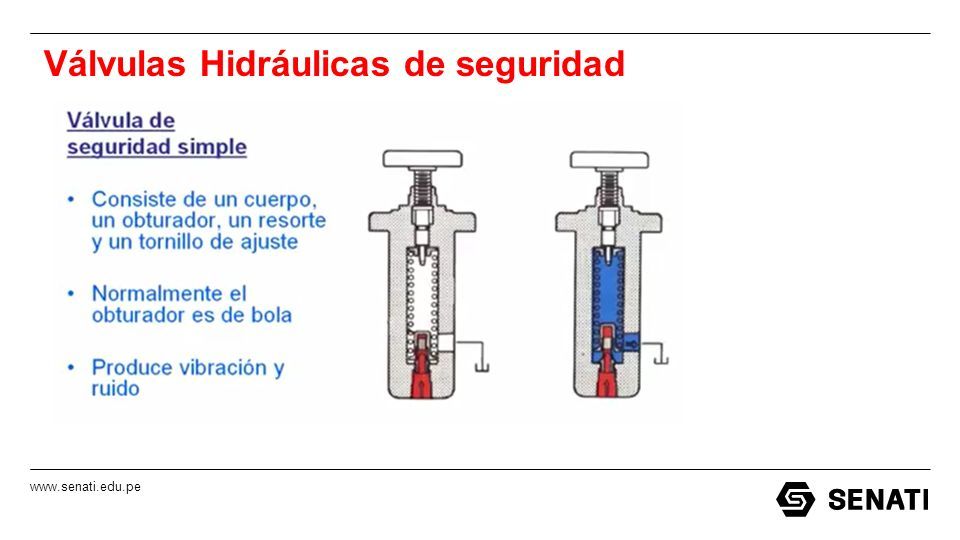

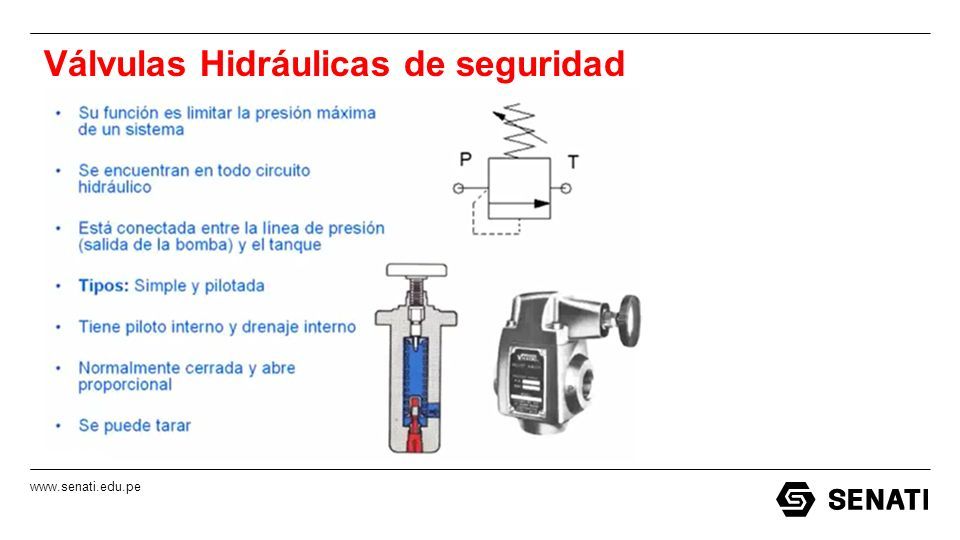

www.senati.edu.pe Válvulas Hidráulicas de seguridad
40
www.senati.edu.pe Válvulas Hidráulicas de seguridad
41
www.senati.edu.pe Válvulas Hidráulicas de seguridad
42

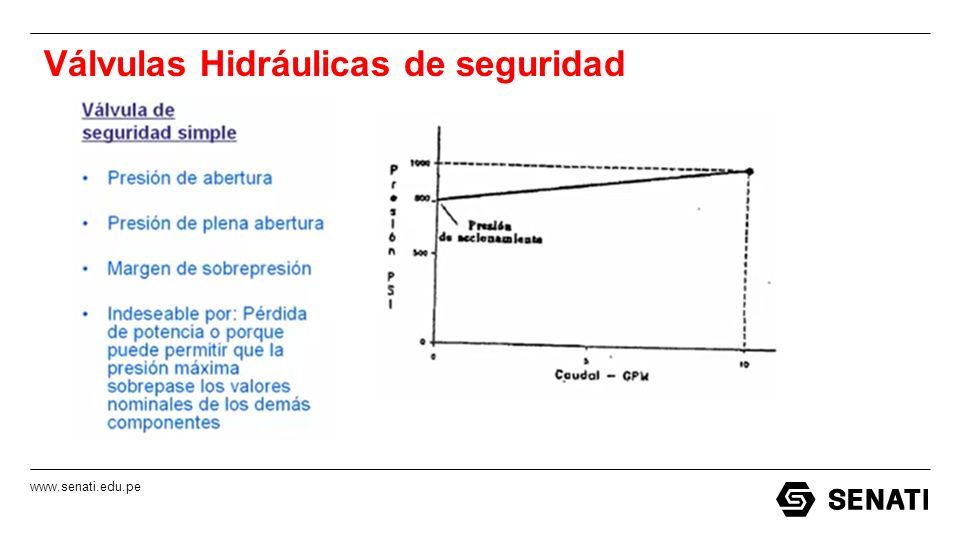

www.senati.edu.pe Válvulas Hidráulicas de seguridad
43
www.senati.edu.pe Válvulas Hidráulicas de seguridad
44
www.senati.edu.pe Válvulas Hidráulicas de seguridad
45
www.senati.edu.pe Válvulas Hidráulicas de seguridad
46
www.senati.edu.pe Válvulas Hidráulicas de seguridad
47

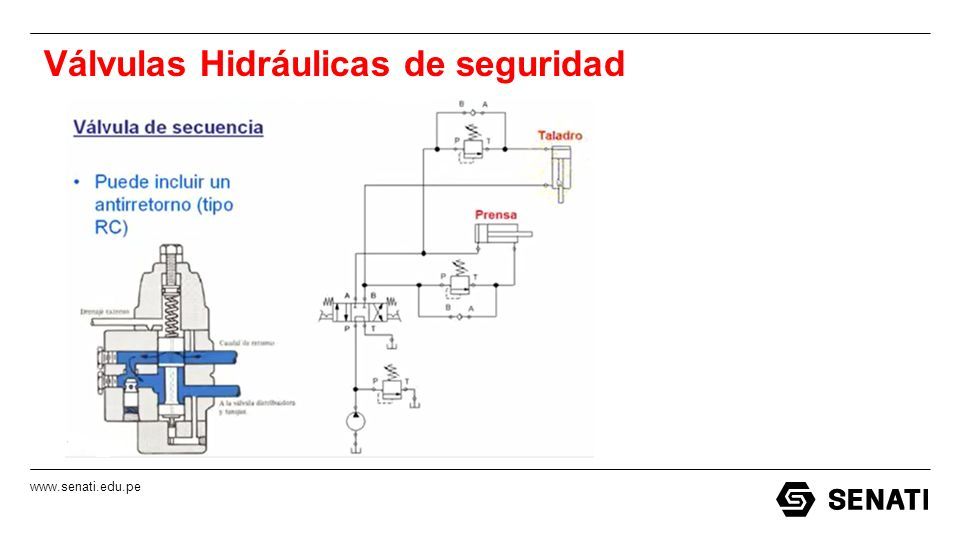

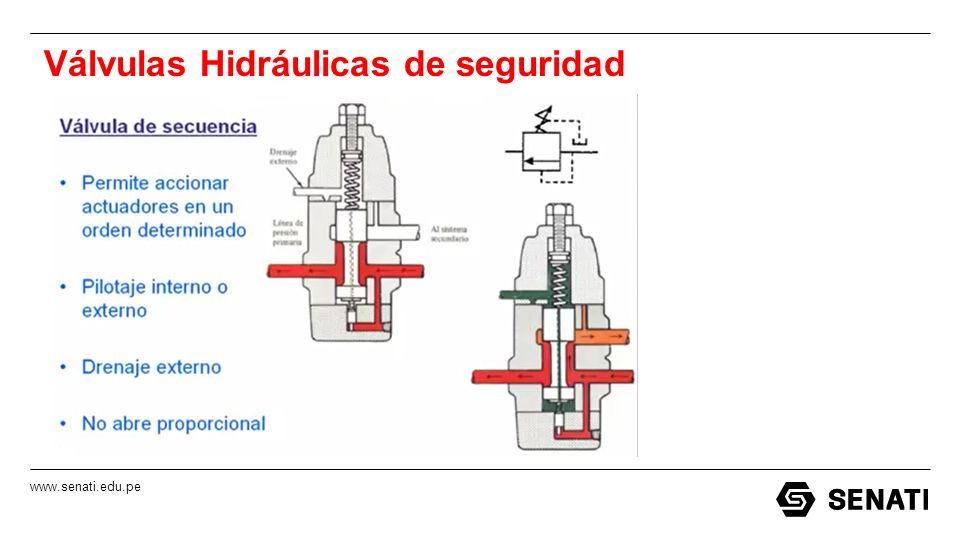

www.senati.edu.pe Válvulas Hidráulicas de seguridad
48
www.senati.edu.pe Válvulas Hidráulicas de seguridad
49

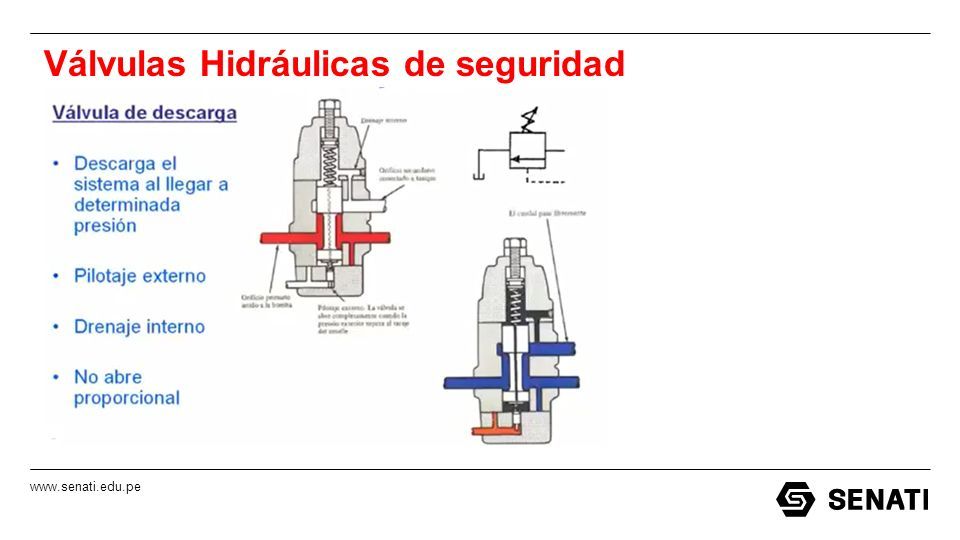

www.senati.edu.pe Válvulas Hidráulicas de seguridad
50

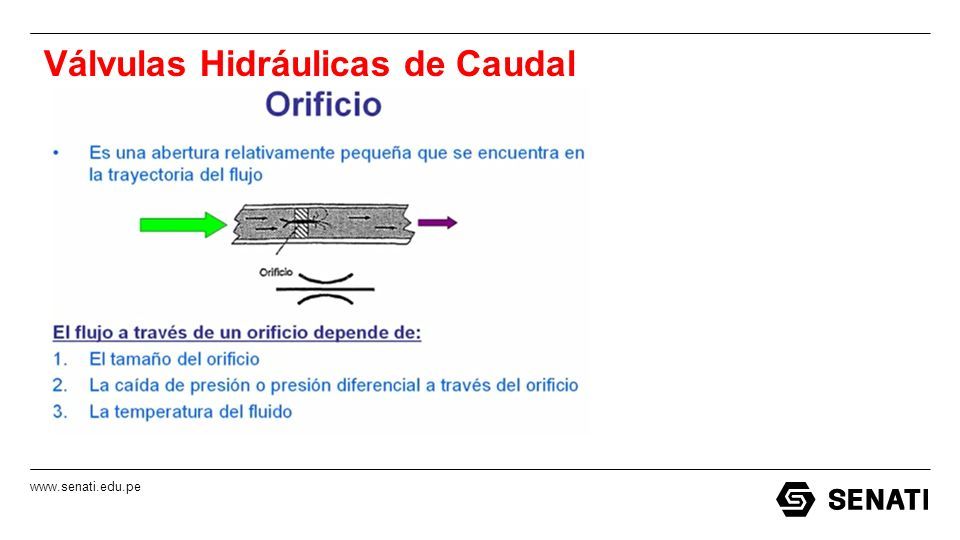

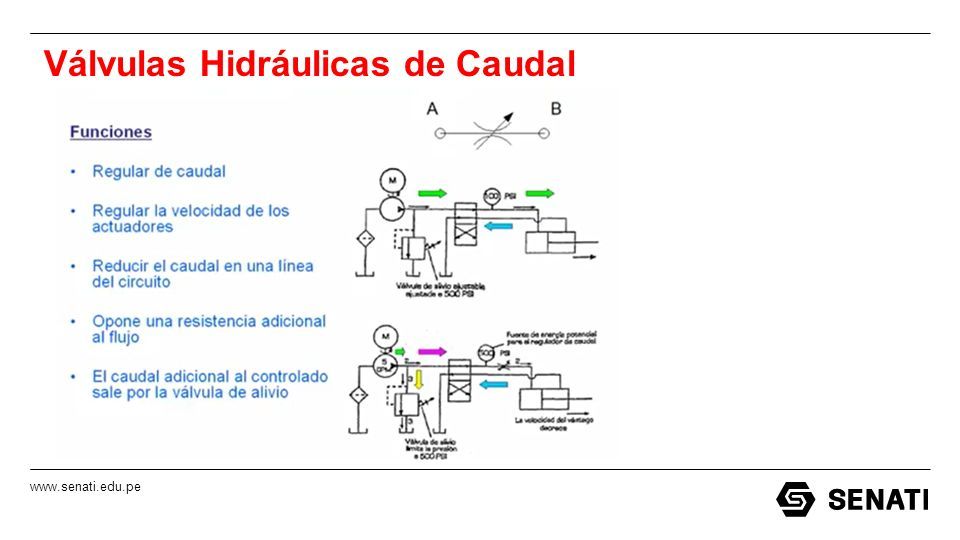

www.senati.edu.pe Válvulas Hidráulicas de Caudal
51

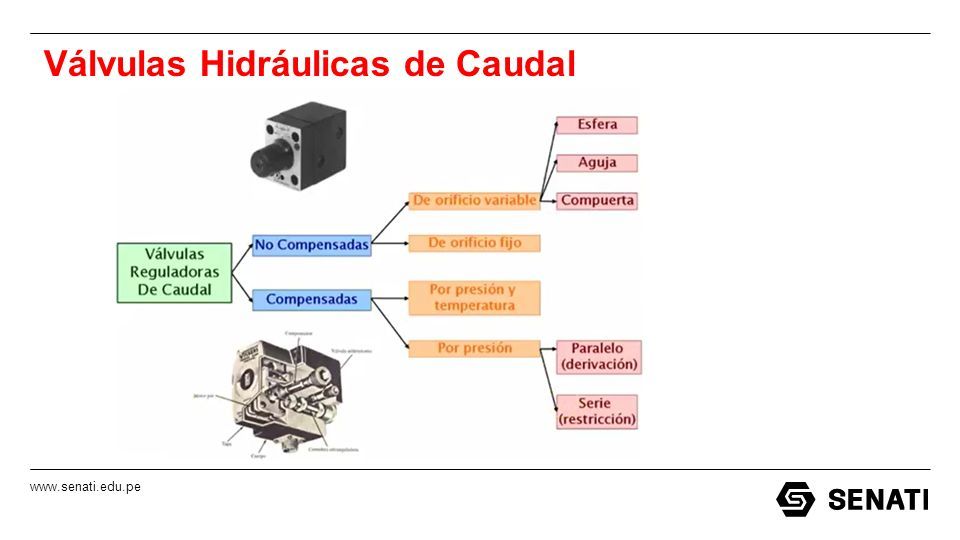

www.senati.edu.pe Válvulas Hidráulicas de Caudal
52
www.senati.edu.pe Válvulas Hidráulicas de Caudal
53

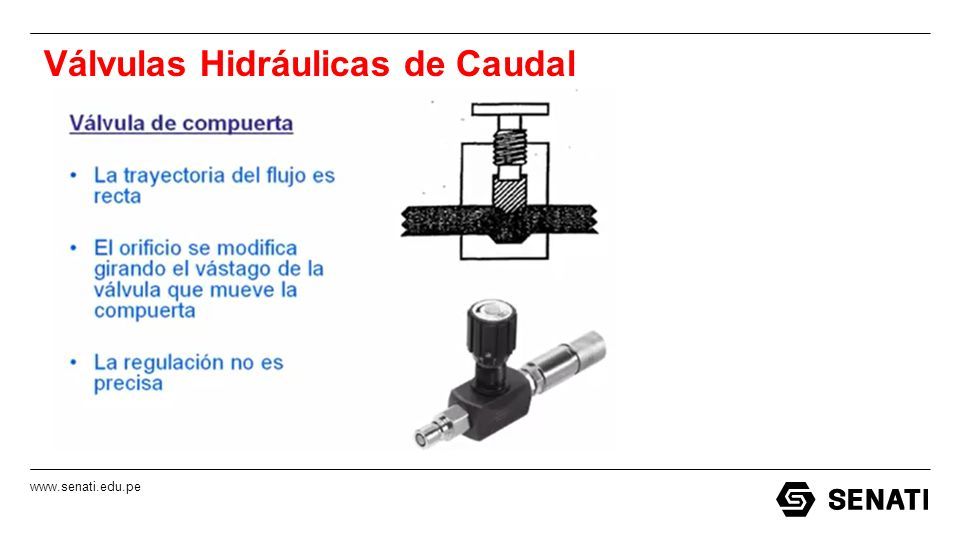

www.senati.edu.pe Válvulas Hidráulicas de Caudal
54

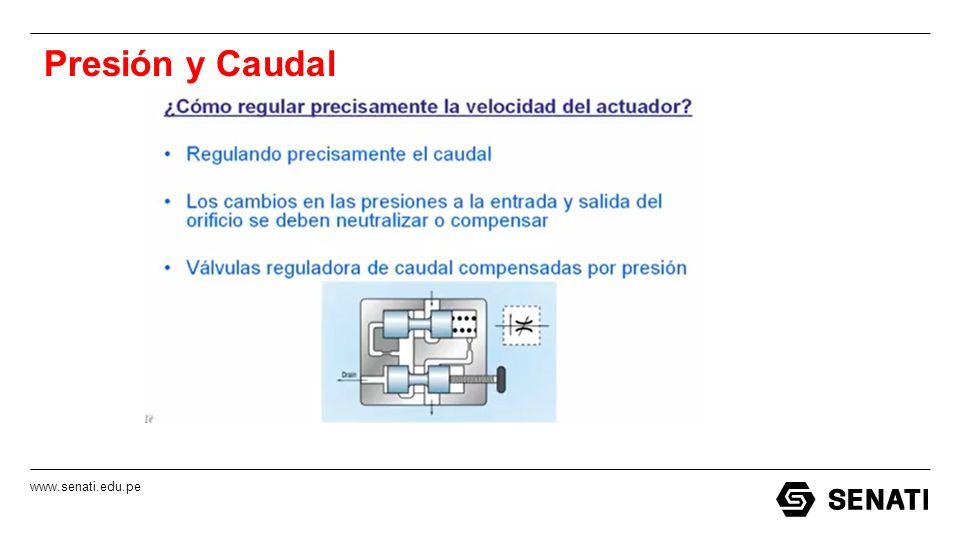

www.senati.edu.pe Presión y Caudal
55

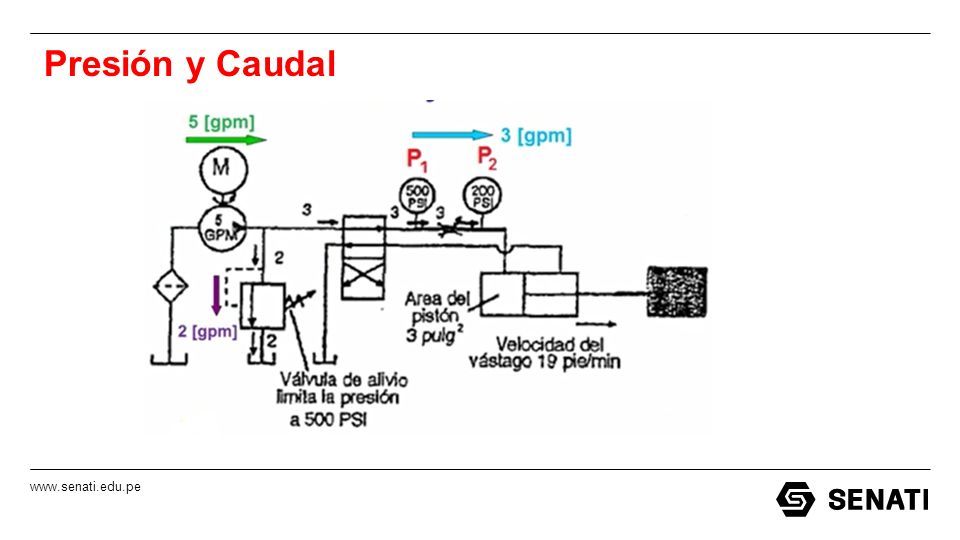

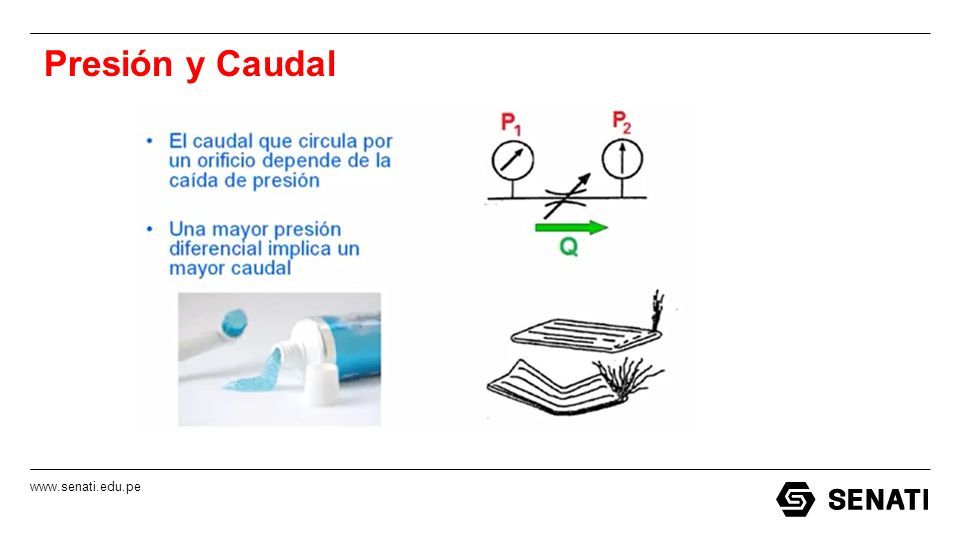

www.senati.edu.pe Presión y Caudal
56

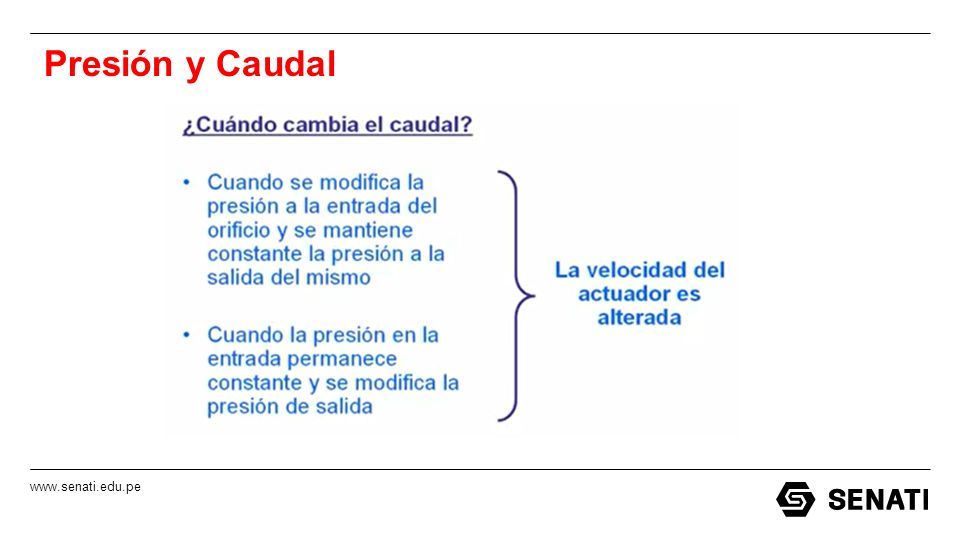

www.senati.edu.pe Presión y Caudal
57
www.senati.edu.pe Presión y Caudal
58

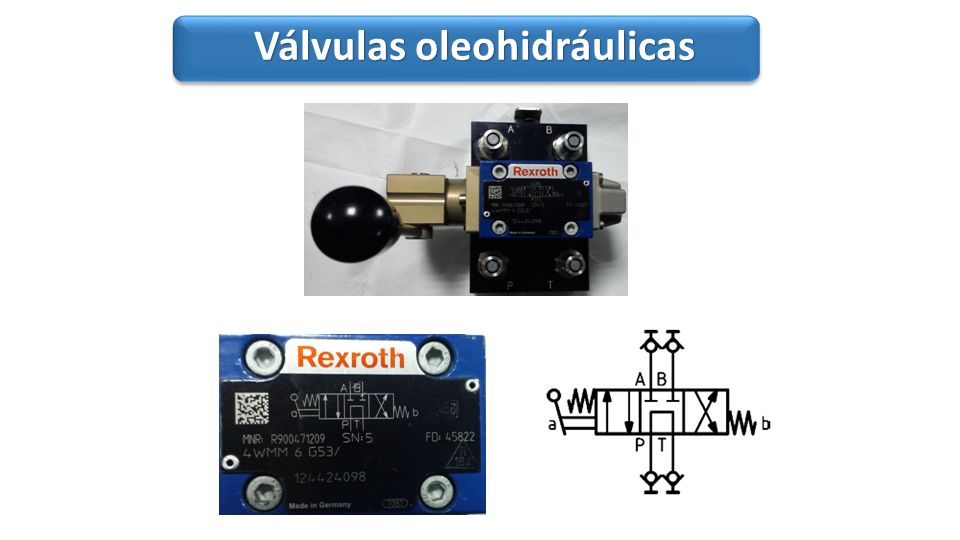

Válvulas oleohidráulicas
60

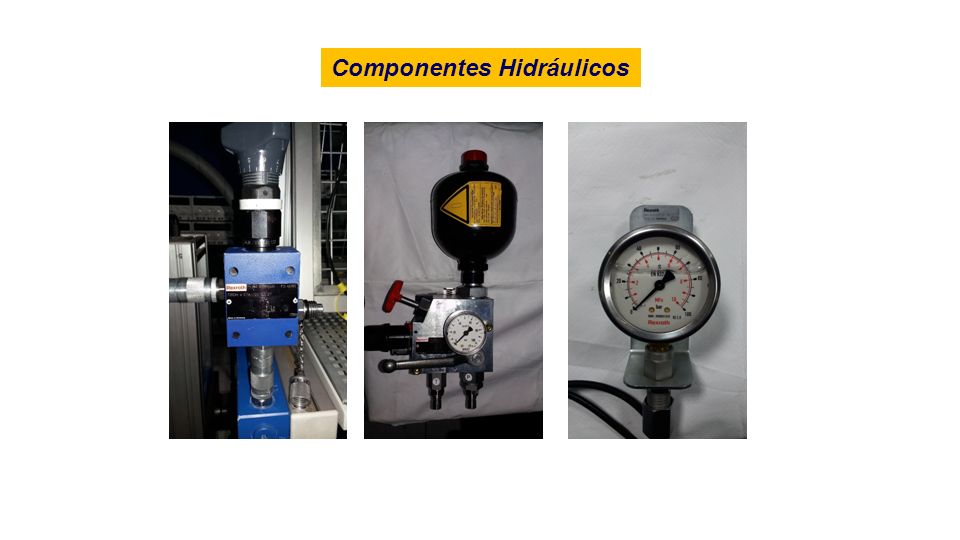

Componentes Hidráulicos
62

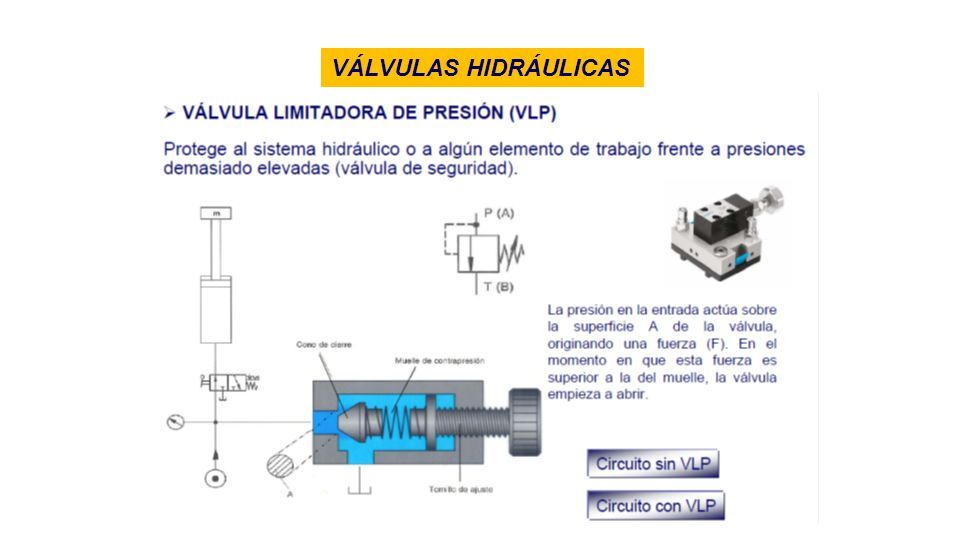

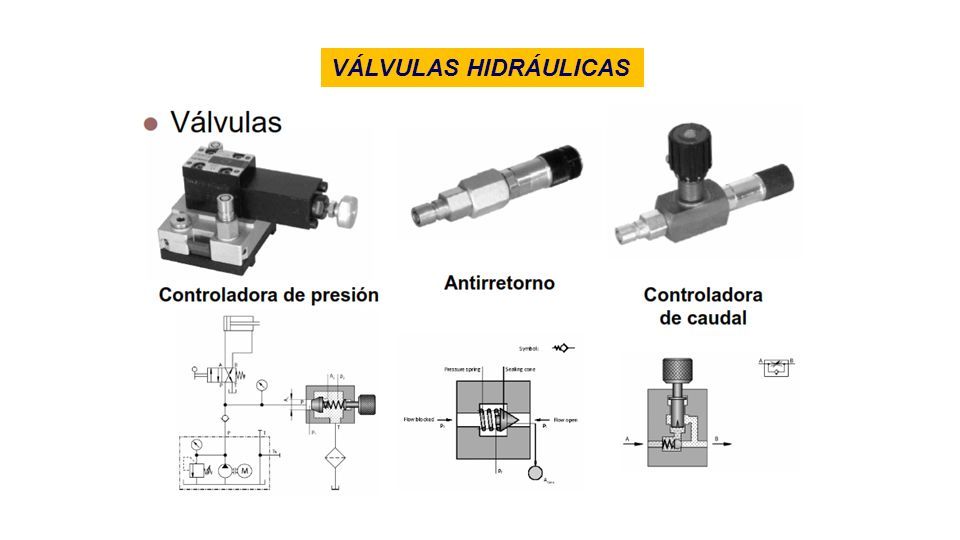

VÁLVULAS HIDRÁULICAS
65

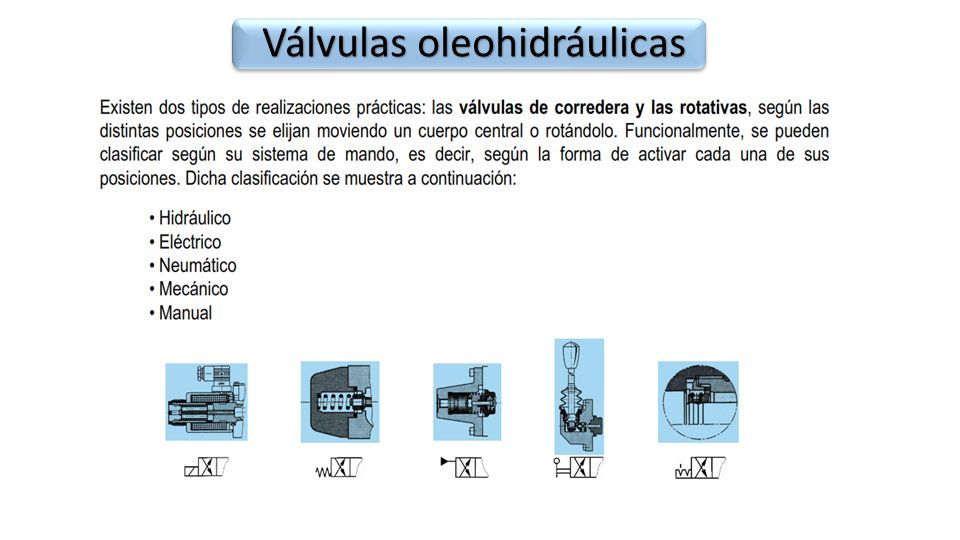

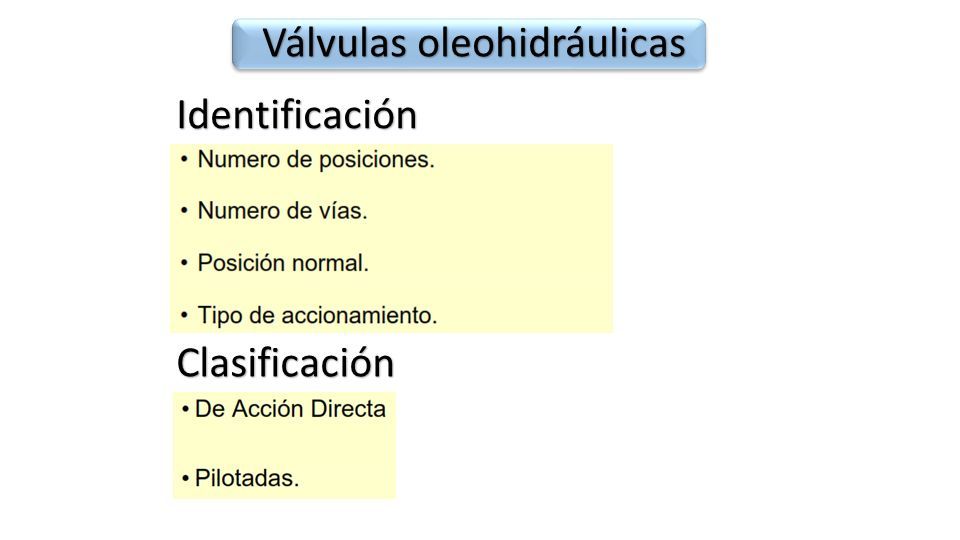

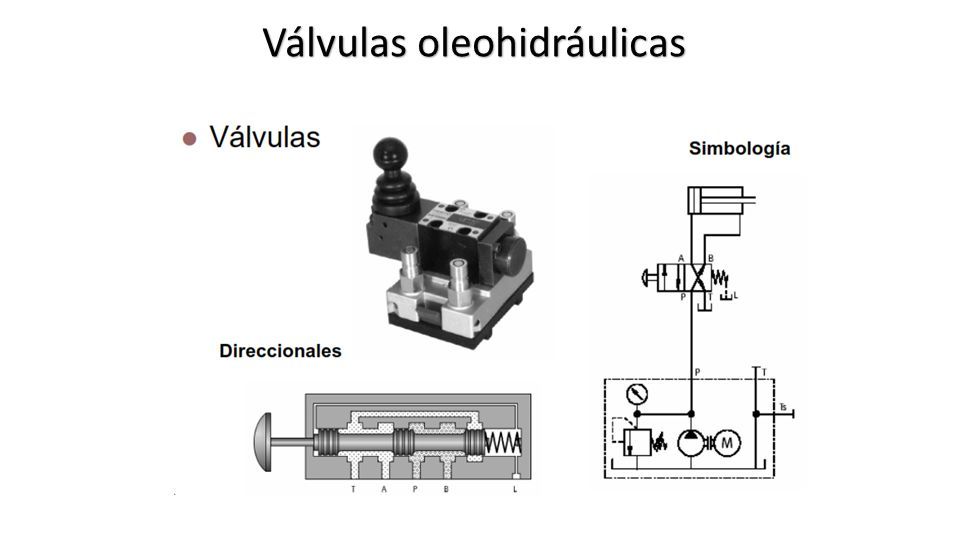

Válvulas oleohidráulicas
66

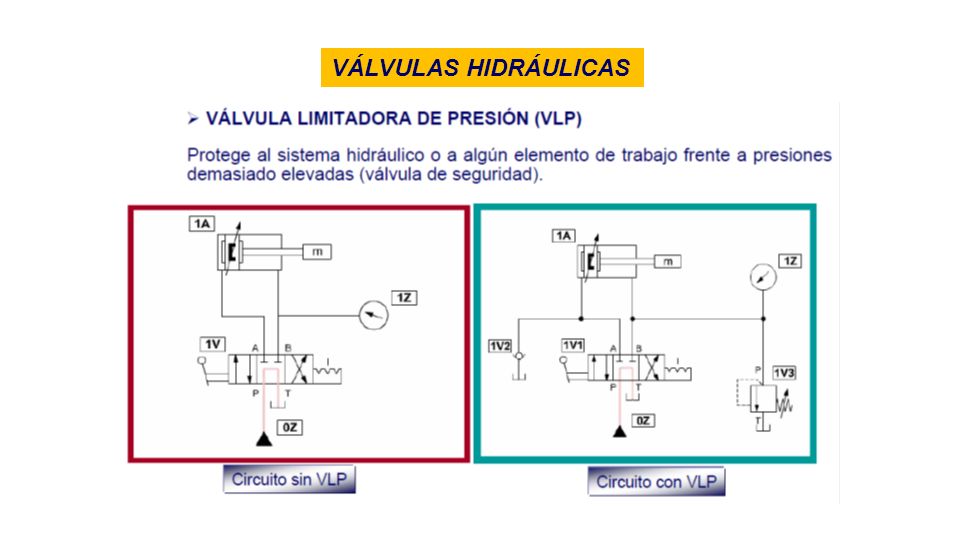

Identificación Clasificación
67

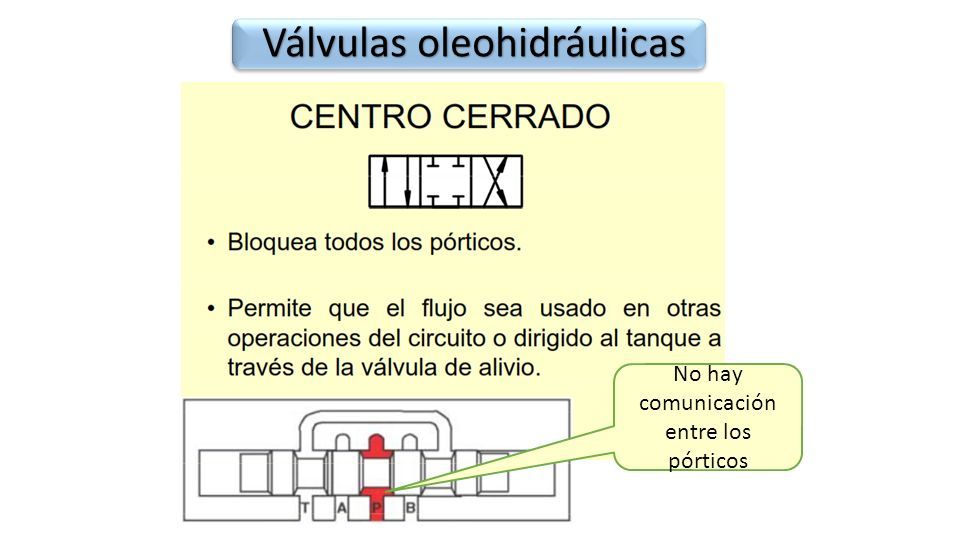

Todos los pórticos se comunican entre sí Válvulas oleohidráulicas
68
No hay comunicación entre los pórticos Válvulas oleohidráulicas
69

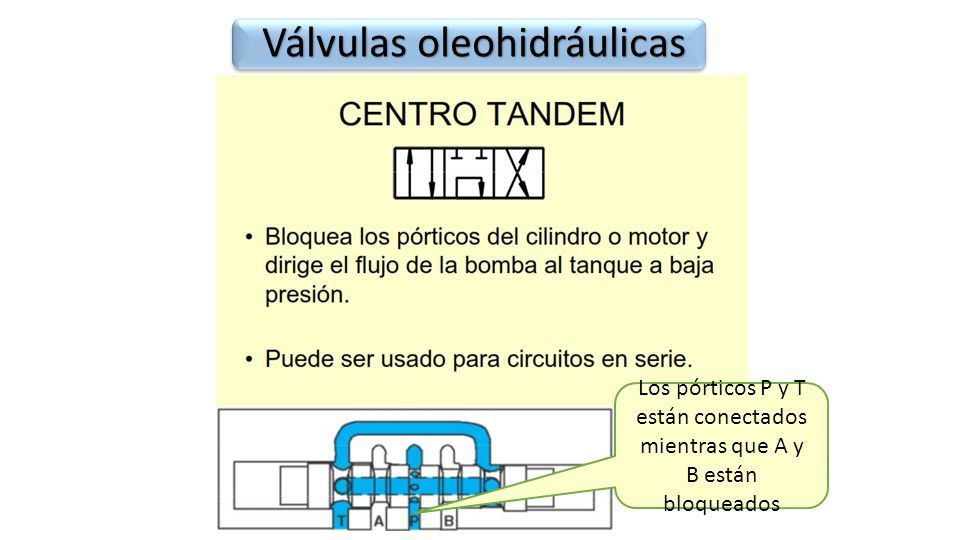

Los pórticos P y T están conectados mientras que A y B están bloqueados Válvulas oleohidráulicas
71
VÁLVULAS HIDRÁULICAS
72

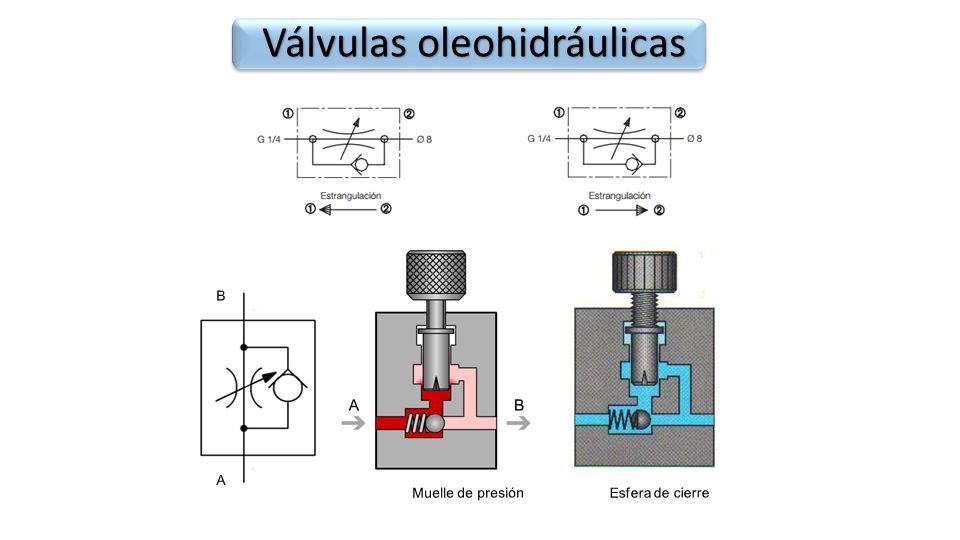

Muelle de presiónEsfera de cierre Válvulas oleohidráulicas A B
73

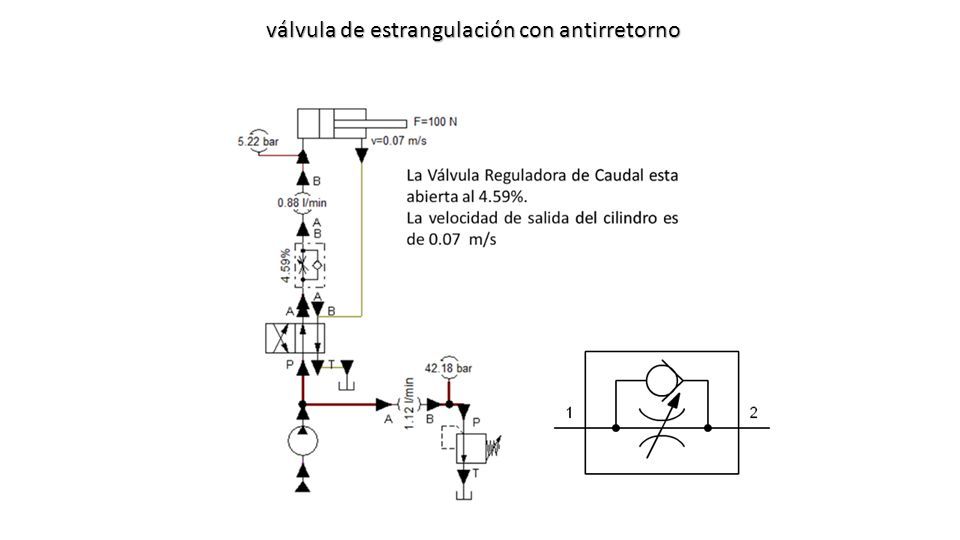

válvula de estrangulación con antirretorno
74
válvula de estrangulacion con antirretorno
75

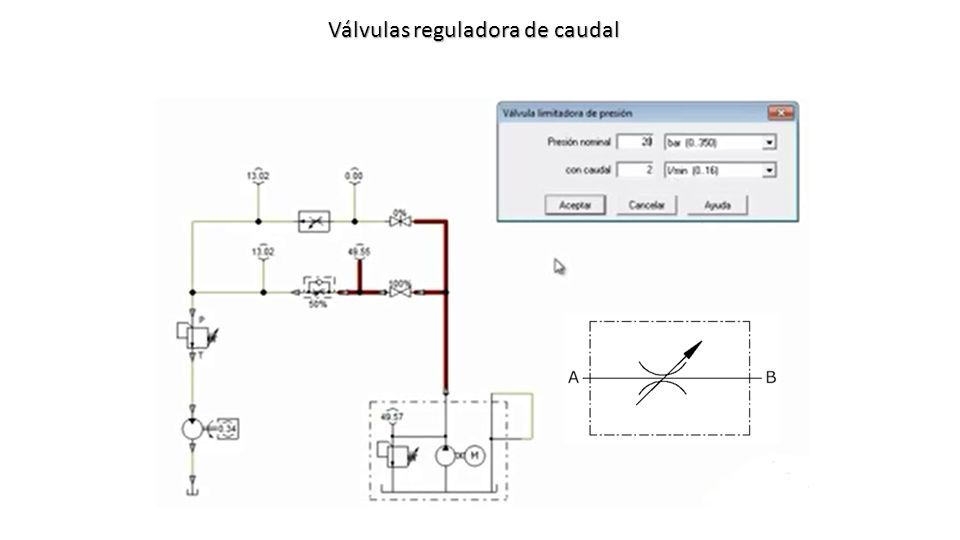

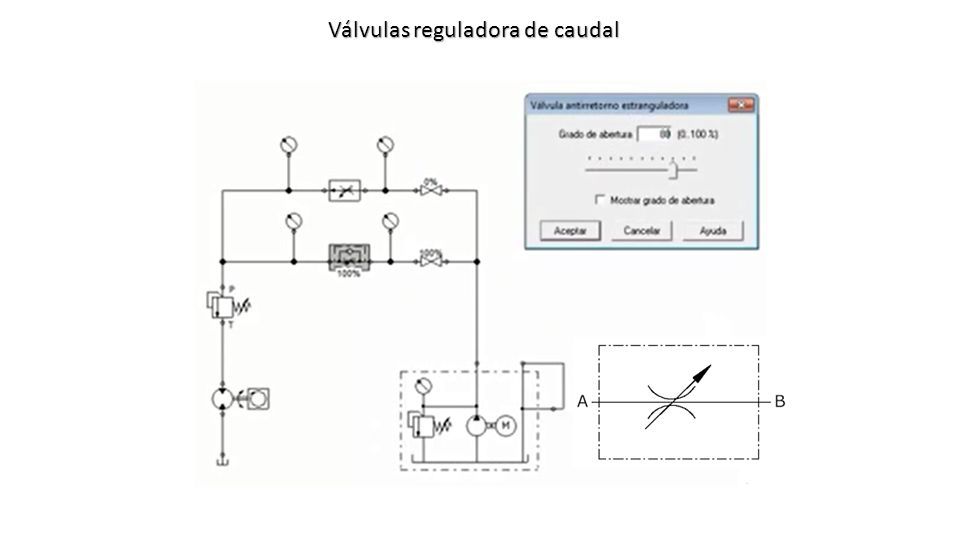

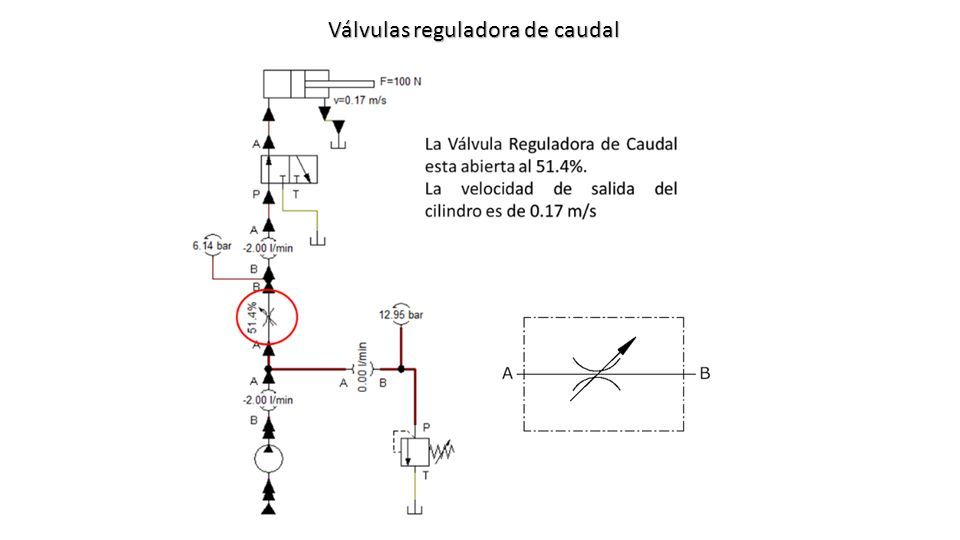

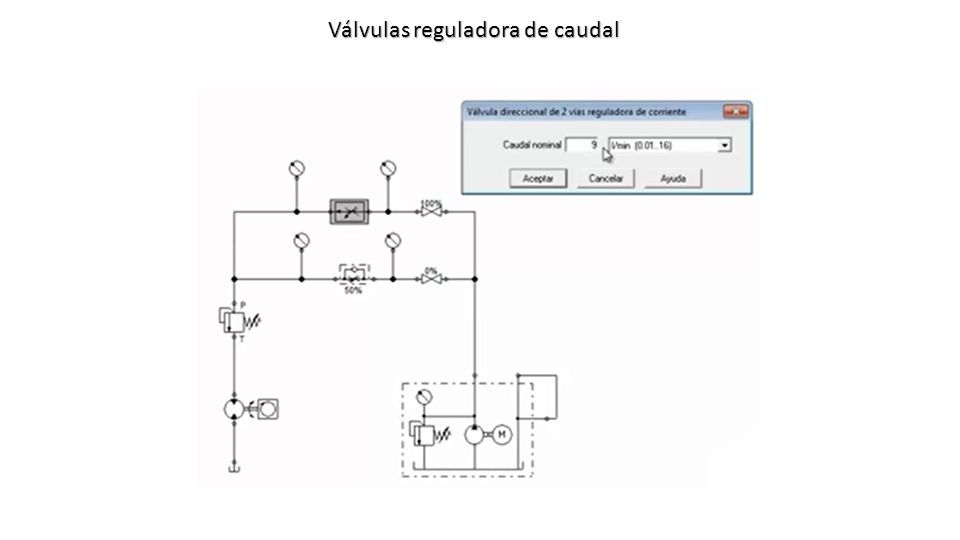

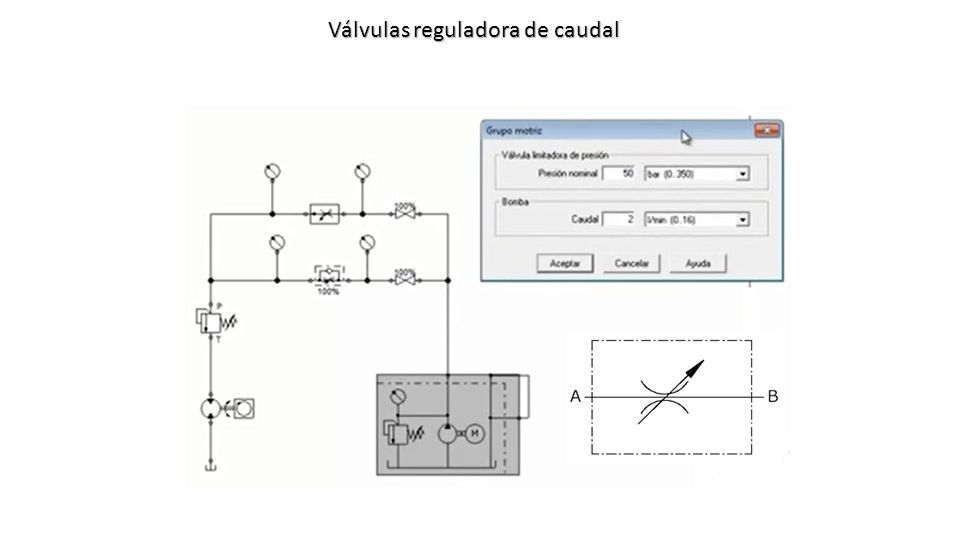

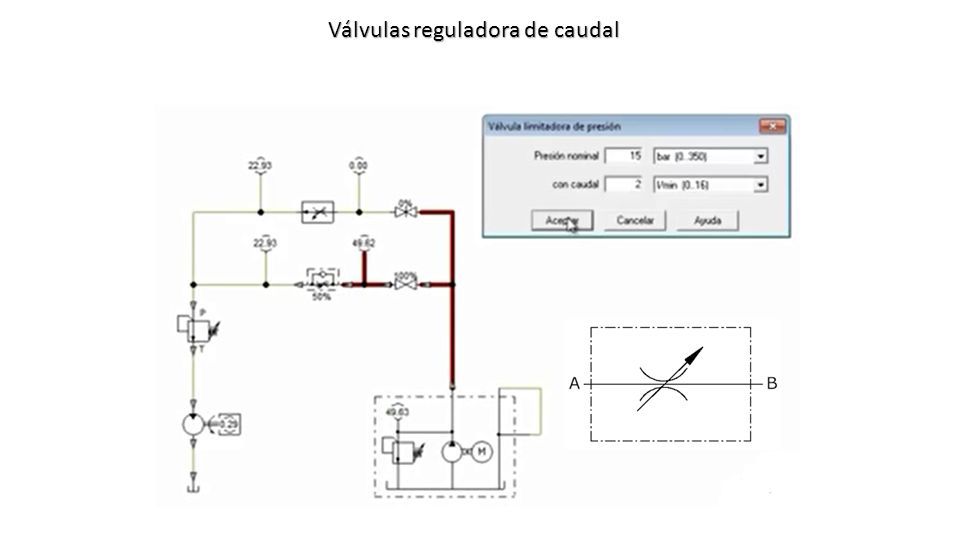

Válvulas reguladora de caudal
82
