ARMADURAS APOYOS - REACCIONES. TIPOS DE APOYOS.

Presentación del tema: "ARMADURAS APOYOS - REACCIONES. TIPOS DE APOYOS."— Transcripción de la presentación:

1 ARMADURAS APOYOS - REACCIONES

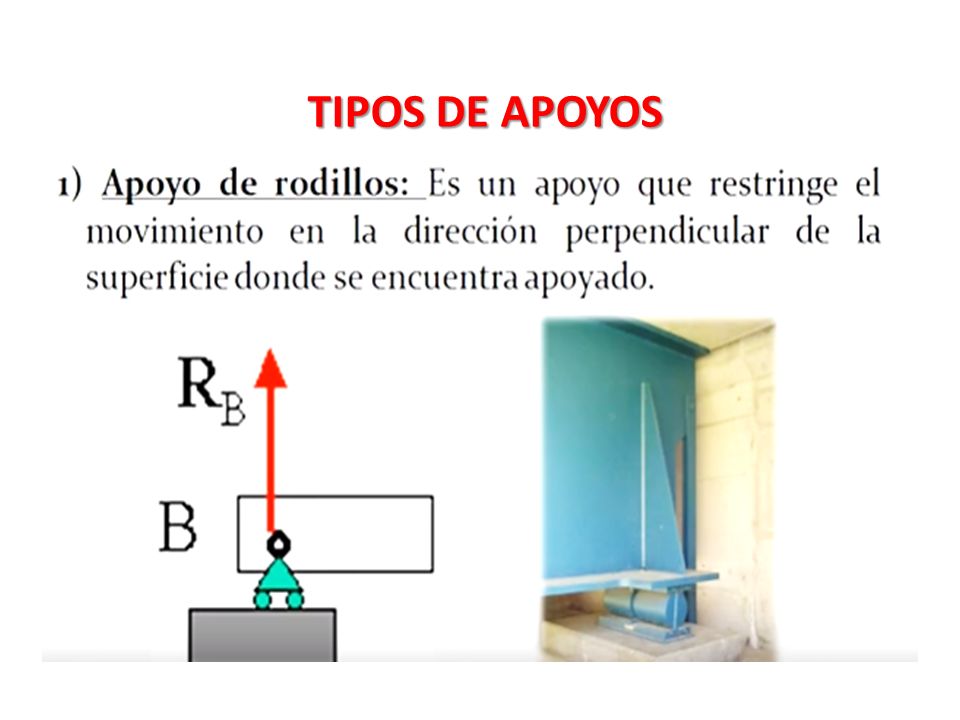

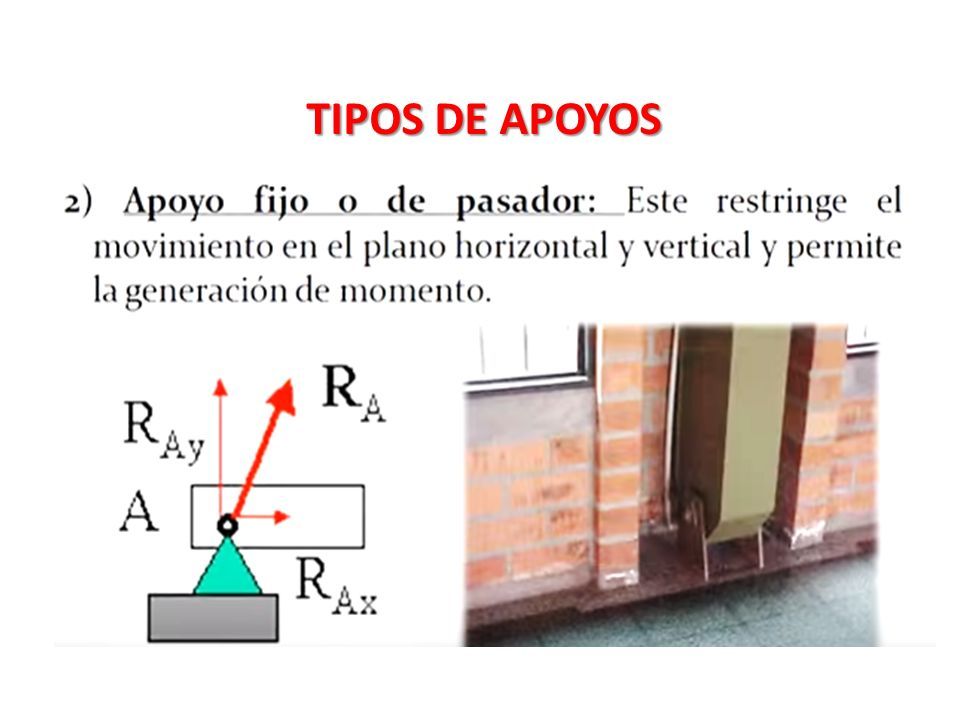

2 TIPOS DE APOYOS

3

4

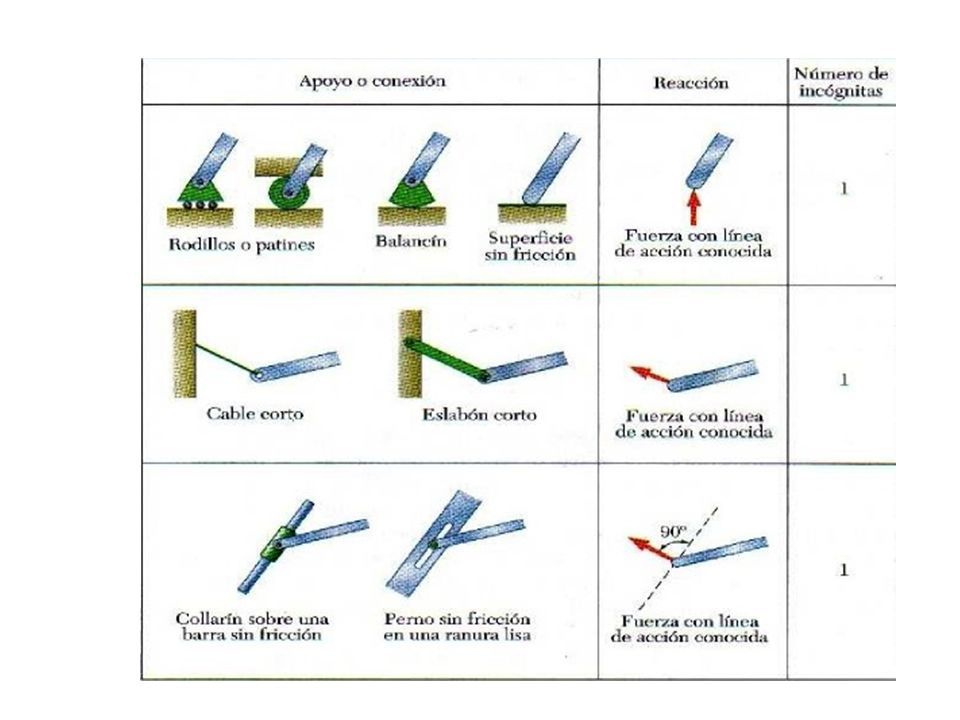

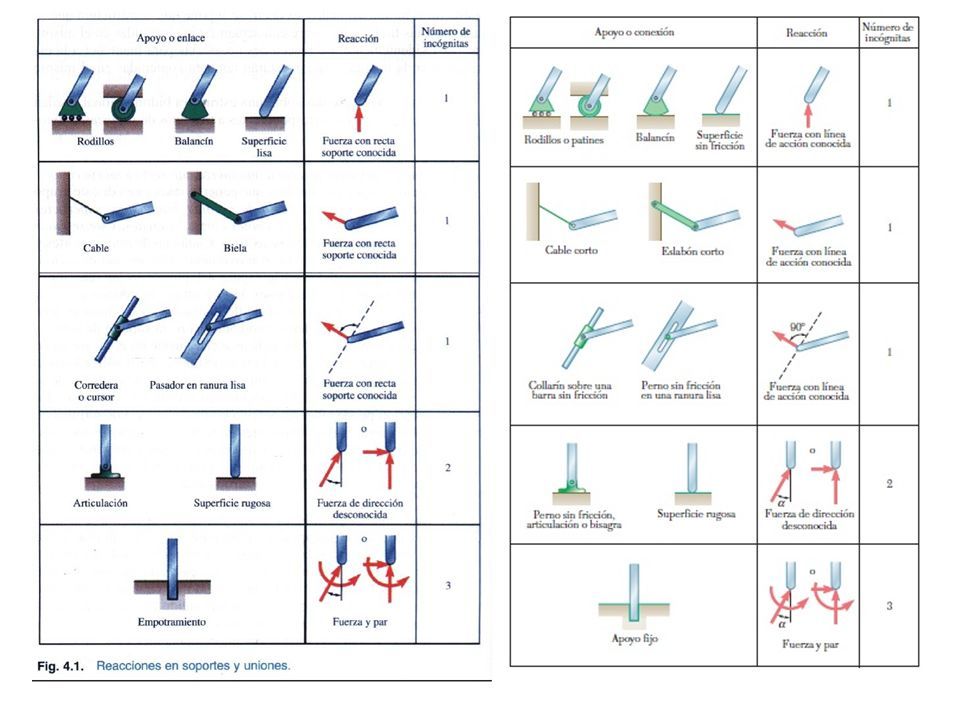

5 APOYOS MAS COMUNES IDEALIZACIÓN

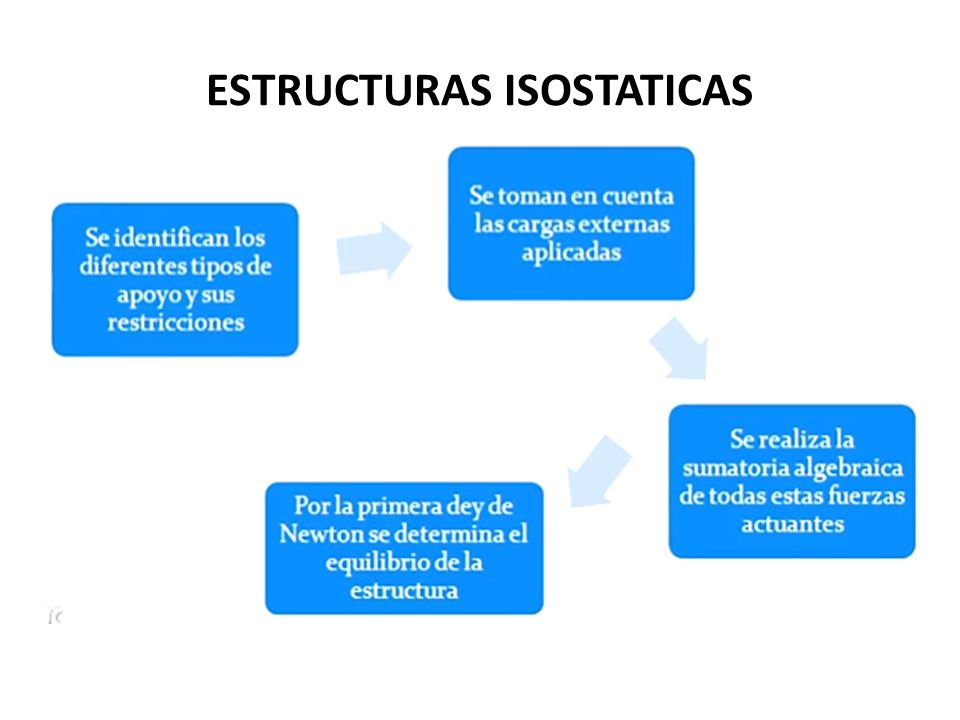

6 ESTRUCTURAS ISOSTATICAS

7

8

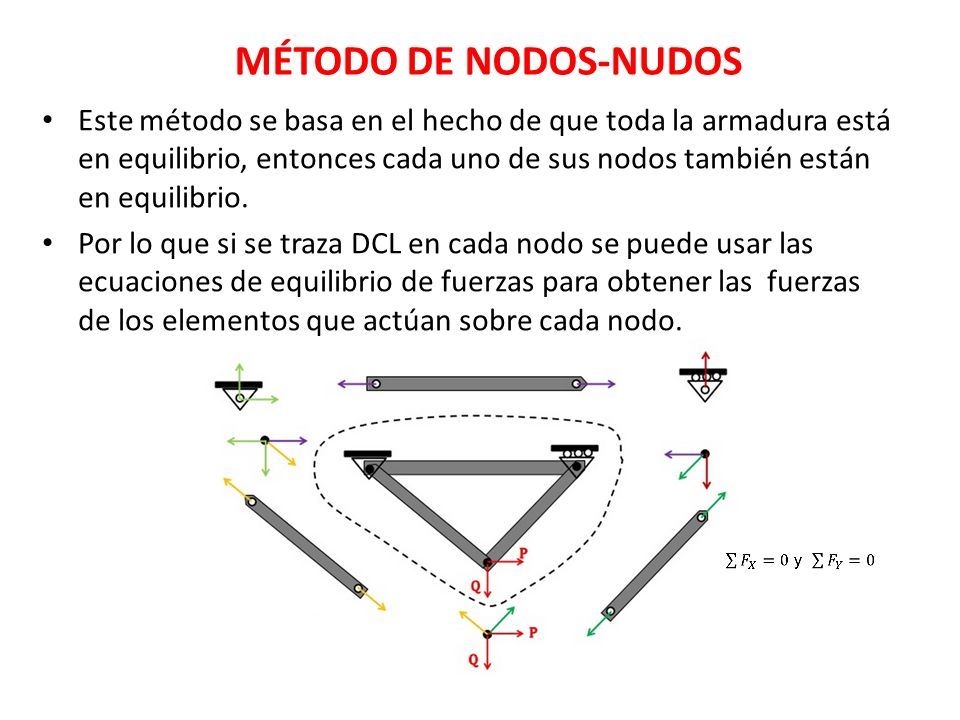

9 MÉTODO DE NODOS-NUDOS Este método se basa en el hecho de que toda la armadura está en equilibrio, entonces cada uno de sus nodos también están en equilibrio. Por lo que si se traza DCL en cada nodo se puede usar las ecuaciones de equilibrio de fuerzas para obtener las fuerzas de los elementos que actúan sobre cada nodo.

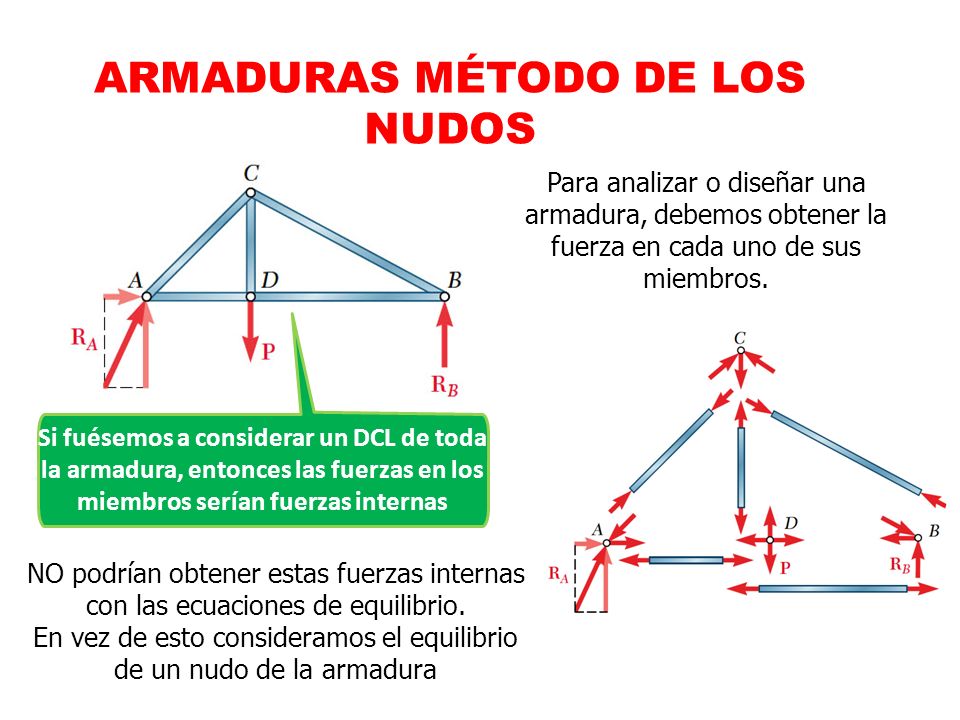

10 Si fuésemos a considerar un DCL de toda la armadura, entonces las fuerzas en los miembros serían fuerzas internas NO podrían obtener estas fuerzas internas con las ecuaciones de equilibrio. En vez de esto consideramos el equilibrio de un nudo de la armadura Para analizar o diseñar una armadura, debemos obtener la fuerza en cada uno de sus miembros. ARMADURAS MÉTODO DE LOS NUDOS

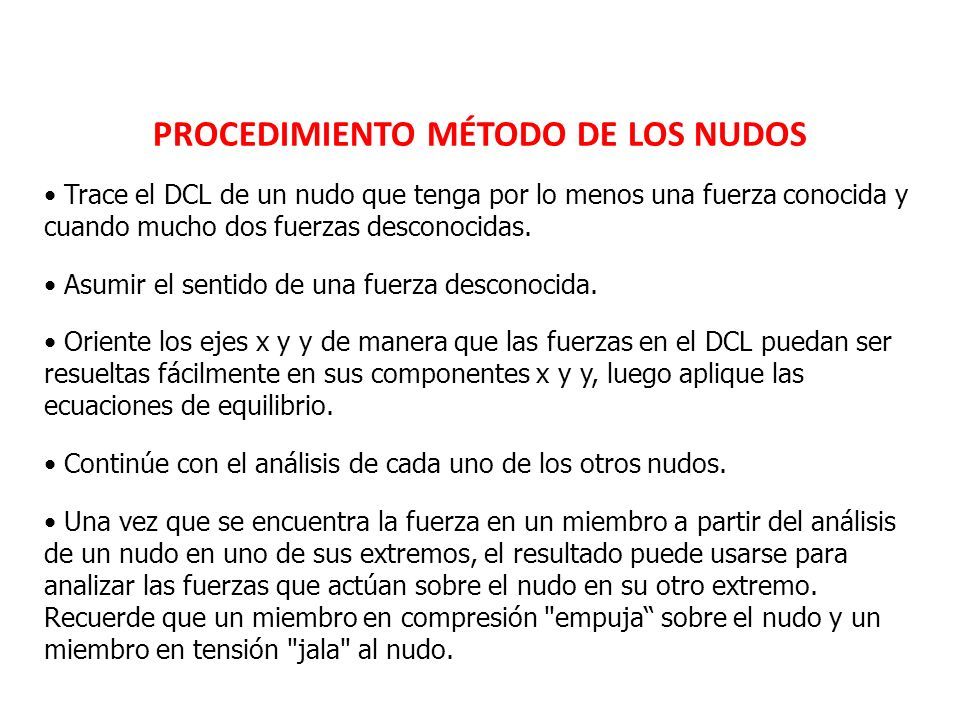

11 PROCEDIMIENTO MÉTODO DE LOS NUDOS Trace el DCL de un nudo que tenga por lo menos una fuerza conocida y cuando mucho dos fuerzas desconocidas. Asumir el sentido de una fuerza desconocida. Oriente los ejes x y y de manera que las fuerzas en el DCL puedan ser resueltas fácilmente en sus componentes x y y, luego aplique las ecuaciones de equilibrio. Continúe con el análisis de cada uno de los otros nudos. Una vez que se encuentra la fuerza en un miembro a partir del análisis de un nudo en uno de sus extremos, el resultado puede usarse para analizar las fuerzas que actúan sobre el nudo en su otro extremo. Recuerde que un miembro en compresión "empuja“ sobre el nudo y un miembro en tensión "jala" al nudo.

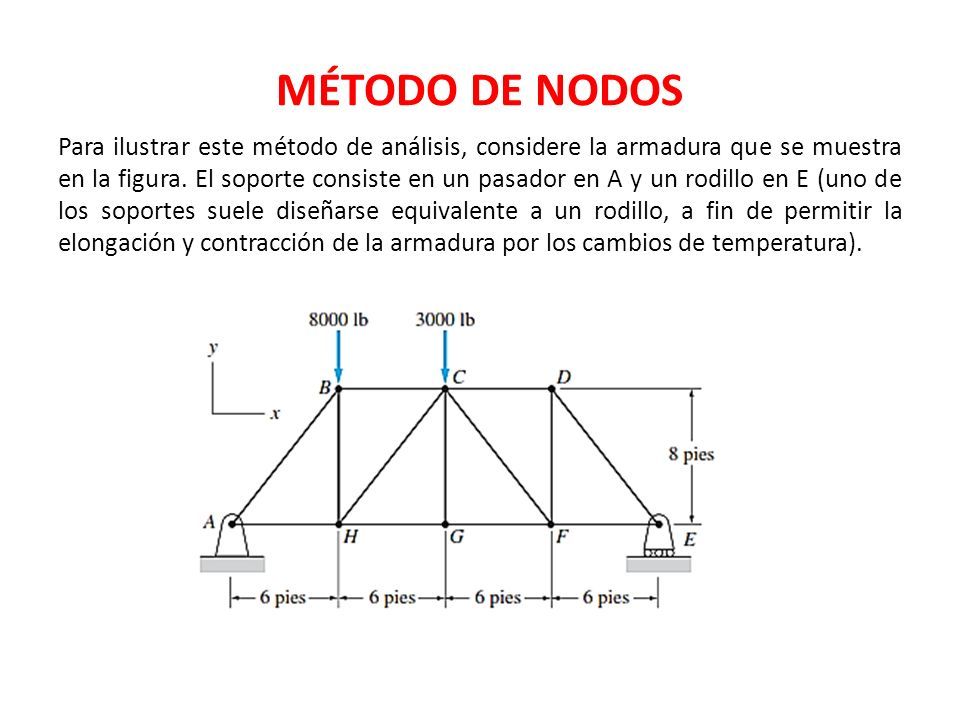

12 MÉTODO DE NODOS Para ilustrar este método de análisis, considere la armadura que se muestra en la figura. El soporte consiste en un pasador en A y un rodillo en E (uno de los soportes suele diseñarse equivalente a un rodillo, a fin de permitir la elongación y contracción de la armadura por los cambios de temperatura).

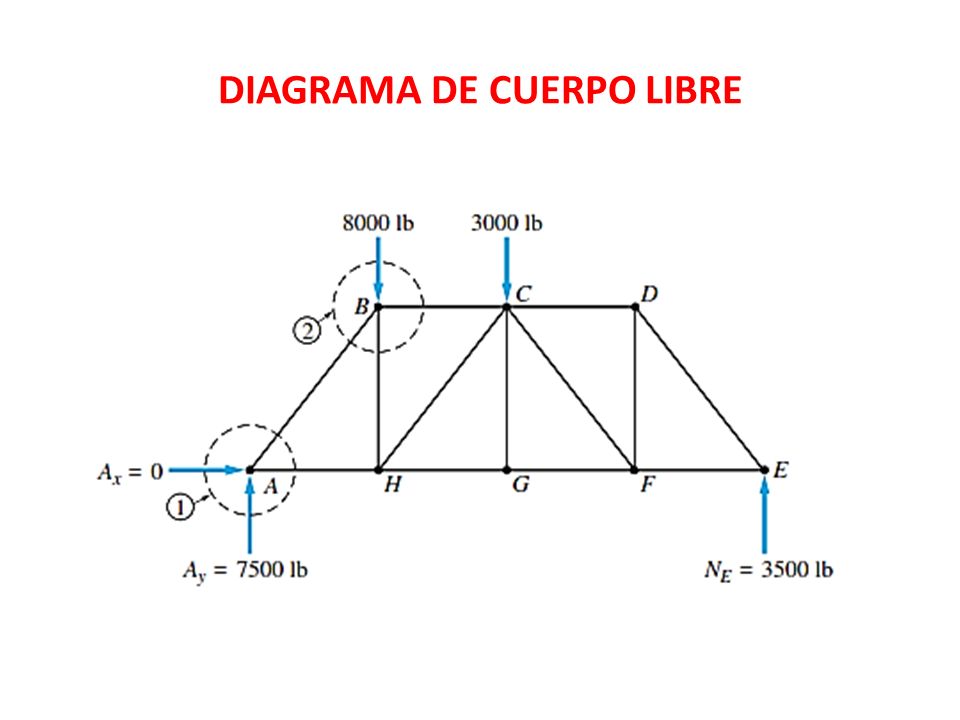

13 DIAGRAMA DE CUERPO LIBRE

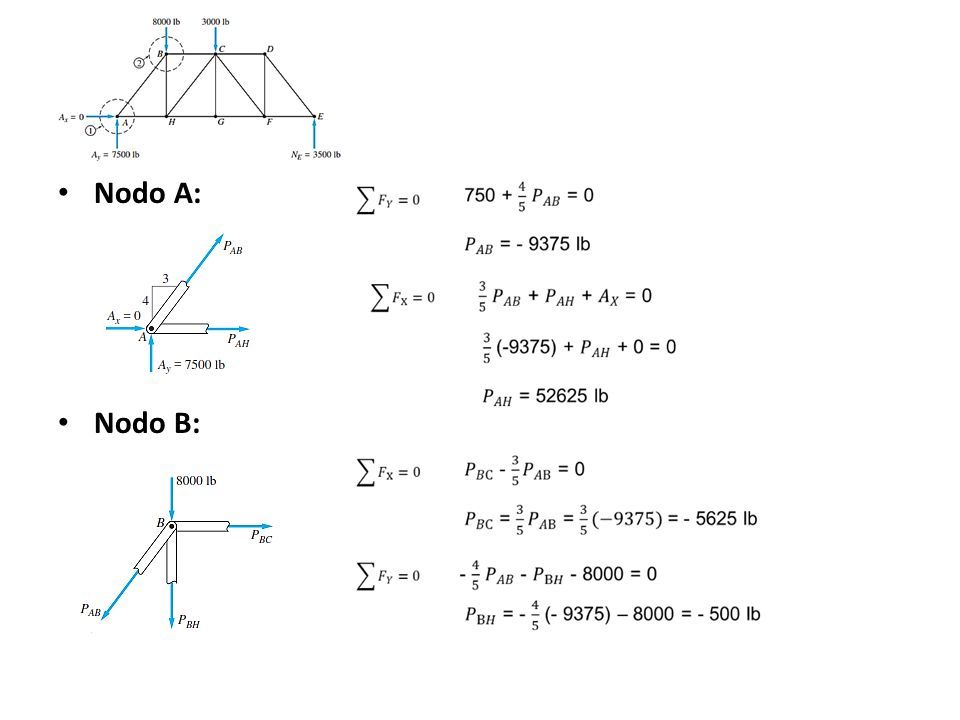

14 Nodo A: Nodo B:

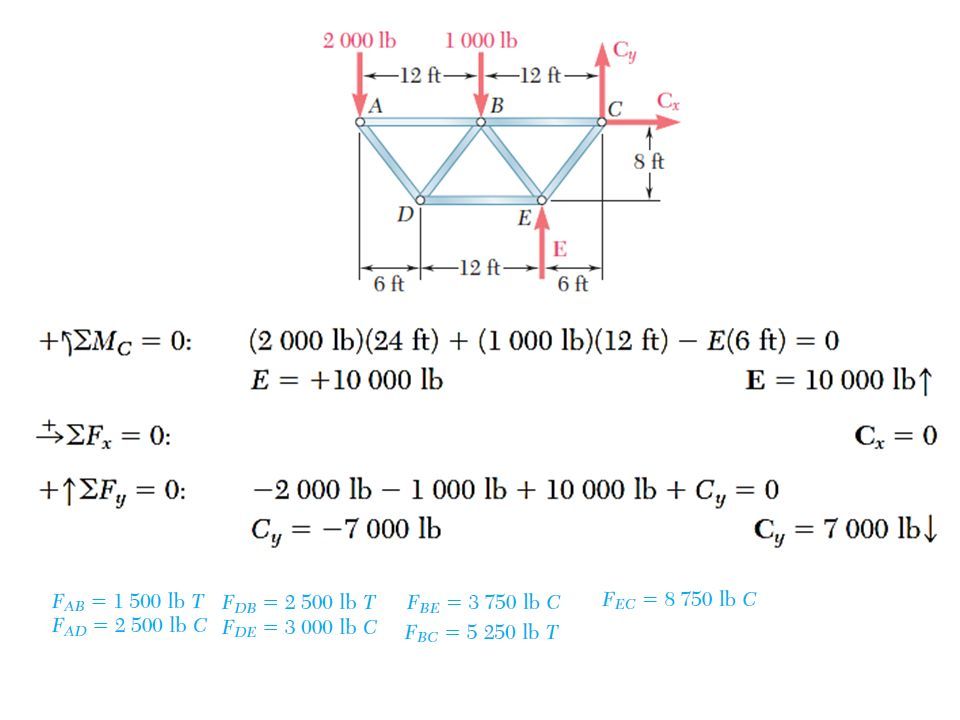

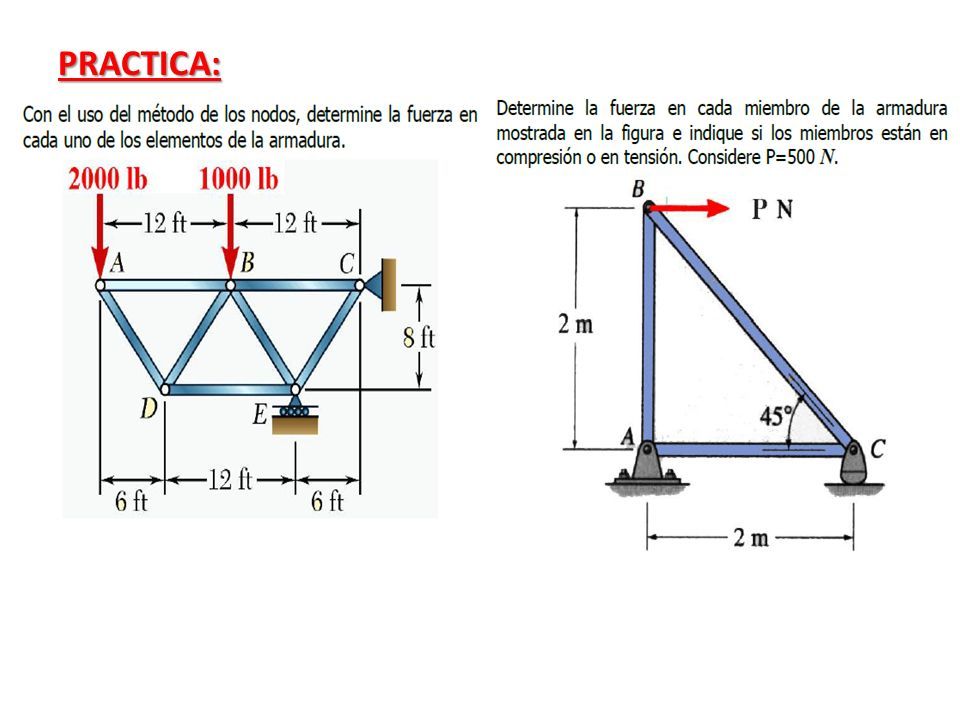

15 PRACTICA:

16
