1 TT8750+ - Entrenamiento Avanzado
Modo PAD Enero / 2015

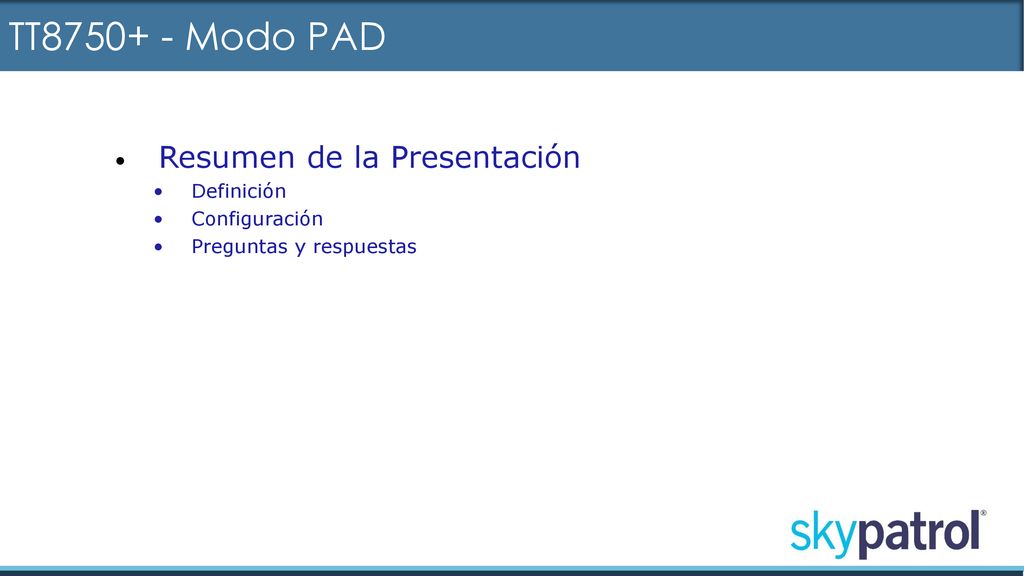

2 TT8750+ - Modo PAD Resumen de la Presentación Definición Configuración
Preguntas y respuestas

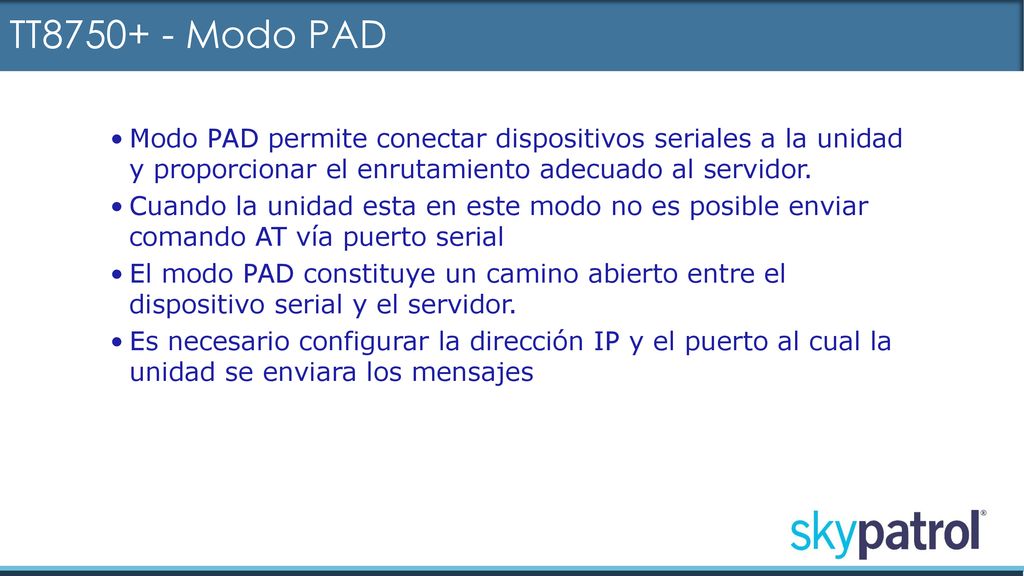

3 TT Modo PAD Modo PAD permite conectar dispositivos seriales a la unidad y proporcionar el enrutamiento adecuado al servidor. Cuando la unidad esta en este modo no es posible enviar comando AT vía puerto serial El modo PAD constituye un camino abierto entre el dispositivo serial y el servidor. Es necesario configurar la dirección IP y el puerto al cual la unidad se enviara los mensajes

4 TT8750+ - Modo PAD Module Host Interface Control AT$TTPASP
Este comando permite definir el protocolo de comunicación y la interfase que se usara para el modo PAD. AT$TTPASP=<host interface>,<uart> <host interface> tipo de conexión 1 UDP PAD 2 TCP PAD 3 Garmin <uart> Puerto serial a ser usado 1 Puerto serial principal (USB) 2 Puerto serial auxiliar

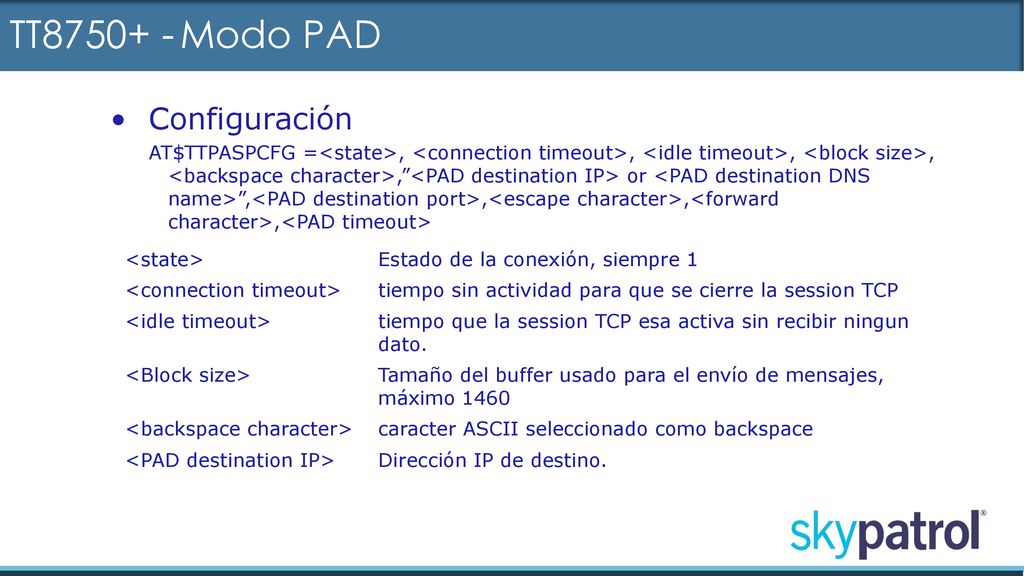

5 TT8750+ - Modo PAD Configuración
AT$TTPASPCFG =<state>, <connection timeout>, <idle timeout>, <block size>, <backspace character>,”<PAD destination IP> or <PAD destination DNS name>”,<PAD destination port>,<escape character>,<forward character>,<PAD timeout> <state> Estado de la conexión, siempre 1 <connection timeout> tiempo sin actividad para que se cierre la session TCP <idle timeout> tiempo que la session TCP esa activa sin recibir ningun dato. <Block size> Tamaño del buffer usado para el envío de mensajes, máximo 1460 <backspace character> caracter ASCII seleccionado como backspace <PAD destination IP> Dirección IP de destino.

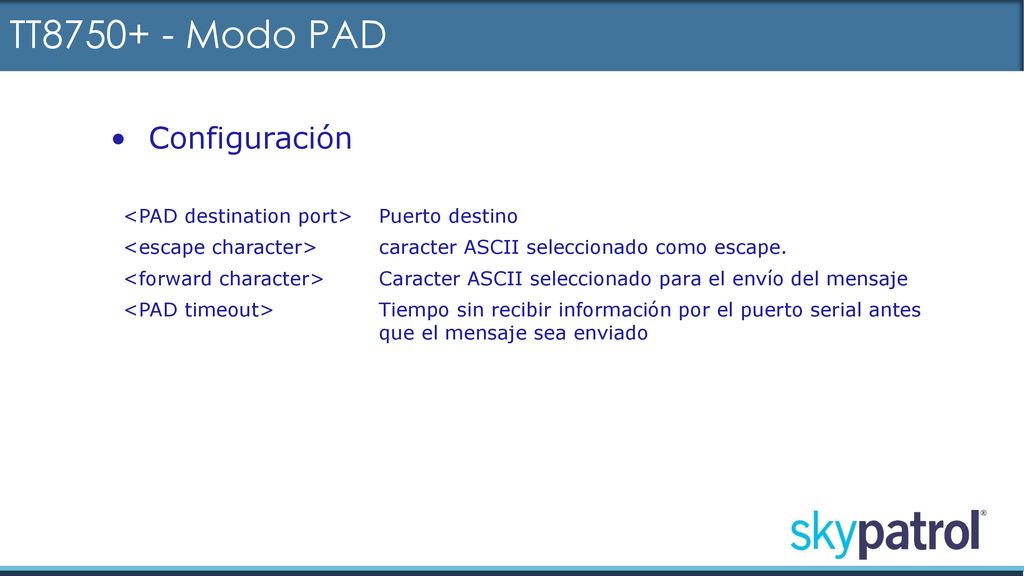

6 TT8750+ - Modo PAD Configuración <PAD destination port>
Puerto destino <escape character> caracter ASCII seleccionado como escape. <forward character> Caracter ASCII seleccionado para el envío del mensaje <PAD timeout> Tiempo sin recibir información por el puerto serial antes que el mensaje sea enviado

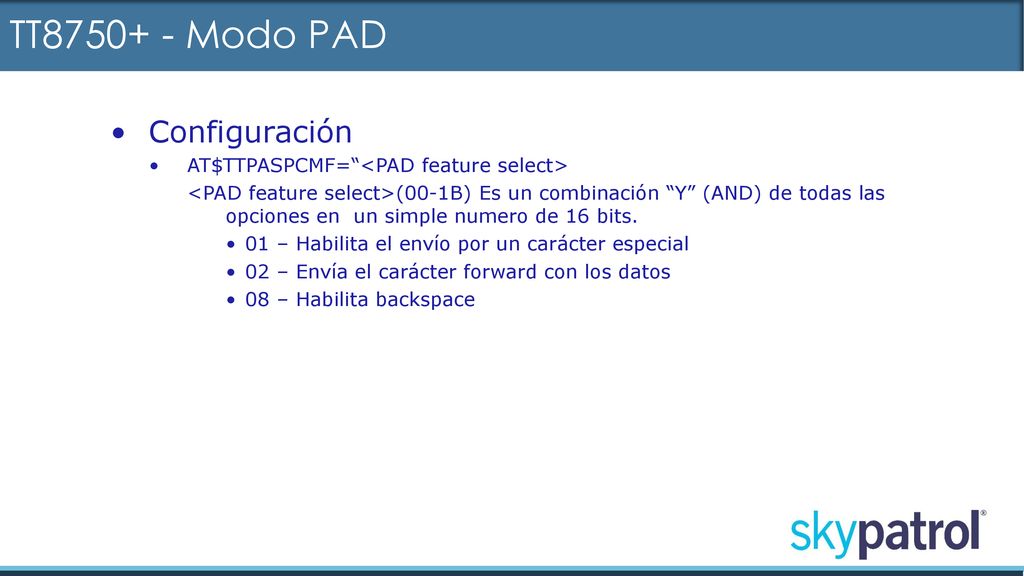

7 TT8750+ - Modo PAD Configuración
AT$TTPASPCMF=“<PAD feature select> <PAD feature select>(00-1B) Es un combinación “Y” (AND) de todas las opciones en un simple numero de 16 bits. 01 – Habilita el envío por un carácter especial 02 – Envía el carácter forward con los datos 08 – Habilita backspace

8 TT8750+ - Modo PAD Ejemplo Modo PAD - UDP AT&F
AT+CGDCONT=1,"IP","internet3.voicestream.com" AT$TTSRVDST=1,1,“ ",1720,2 AT$TTMSGMASK=1, ' ' Configuración UDP PAD AT$AUXURTCFG=115200,8,0,1 AT$TTTCPCFG=3600,3600,1024,65535 AT$TTPASPCFG=1,3600,3600,512,08," ",1735,00,0d,50 AT$TTPASPCMF=000B AT$TTPASP=1,2 AT$TTARG=2 AT&W 8

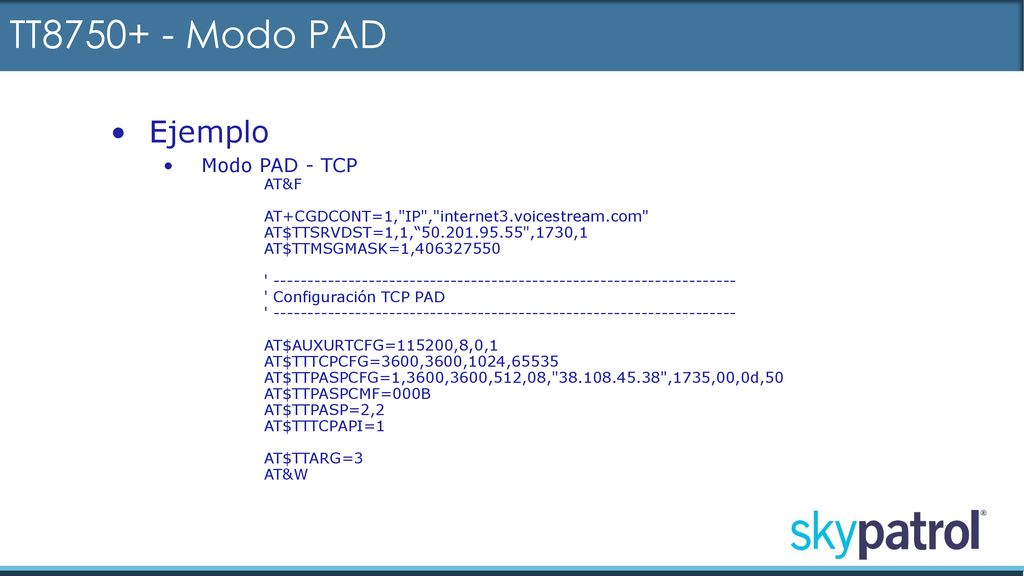

9 TT8750+ - Modo PAD Ejemplo Modo PAD - TCP AT&F
AT+CGDCONT=1,"IP","internet3.voicestream.com" AT$TTSRVDST=1,1,“ ",1730,1 AT$TTMSGMASK=1, ' ' Configuración TCP PAD AT$AUXURTCFG=115200,8,0,1 AT$TTTCPCFG=3600,3600,1024,65535 AT$TTPASPCFG=1,3600,3600,512,08," ",1735,00,0d,50 AT$TTPASPCMF=000B AT$TTPASP=2,2 AT$TTTCPAPI=1 AT$TTARG=3 AT&W 9

10 Preguntas/ Respuestas
TT Modo PAD Preguntas/ Respuestas
