Física I VECTORES Y SISTEMAS DE REFERENCIA Dictado por: Ing. Jimy F. Ruiz Cachi 2015 II.

Presentación del tema: "Física I VECTORES Y SISTEMAS DE REFERENCIA Dictado por: Ing. Jimy F. Ruiz Cachi 2015 II."— Transcripción de la presentación:

1 Física I VECTORES Y SISTEMAS DE REFERENCIA Dictado por: Ing. Jimy F. Ruiz Cachi JRCMEI@gmail.com 2015 II

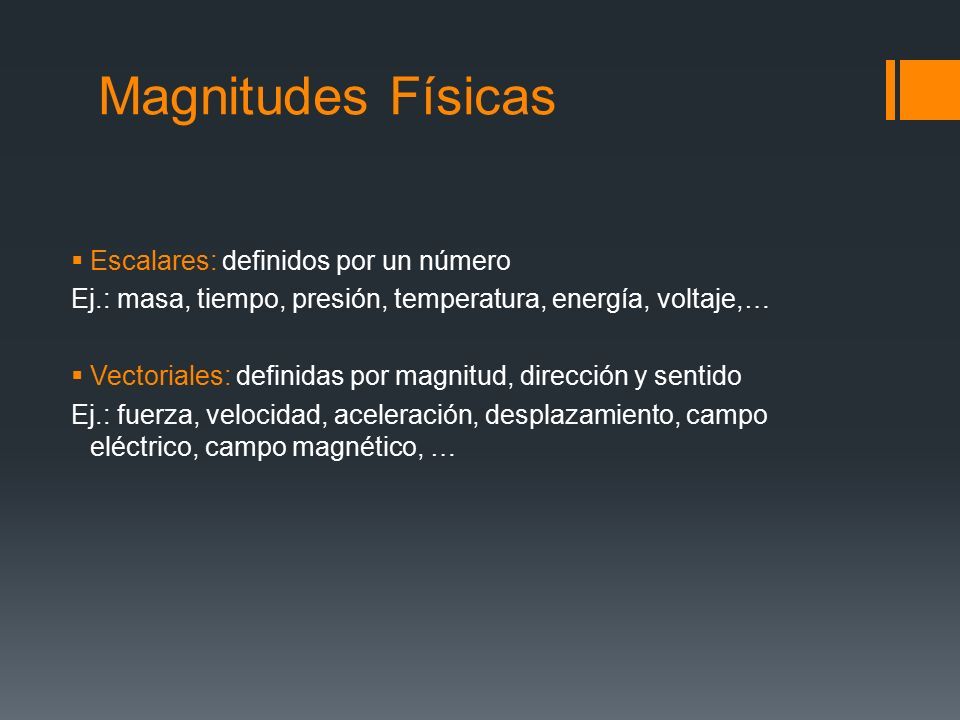

2 Magnitudes Físicas  Escalares: definidos por un número Ej.: masa, tiempo, presión, temperatura, energía, voltaje,…  Vectoriales: definidas por magnitud, dirección y sentido Ej.: fuerza, velocidad, aceleración, desplazamiento, campo eléctrico, campo magnético, …

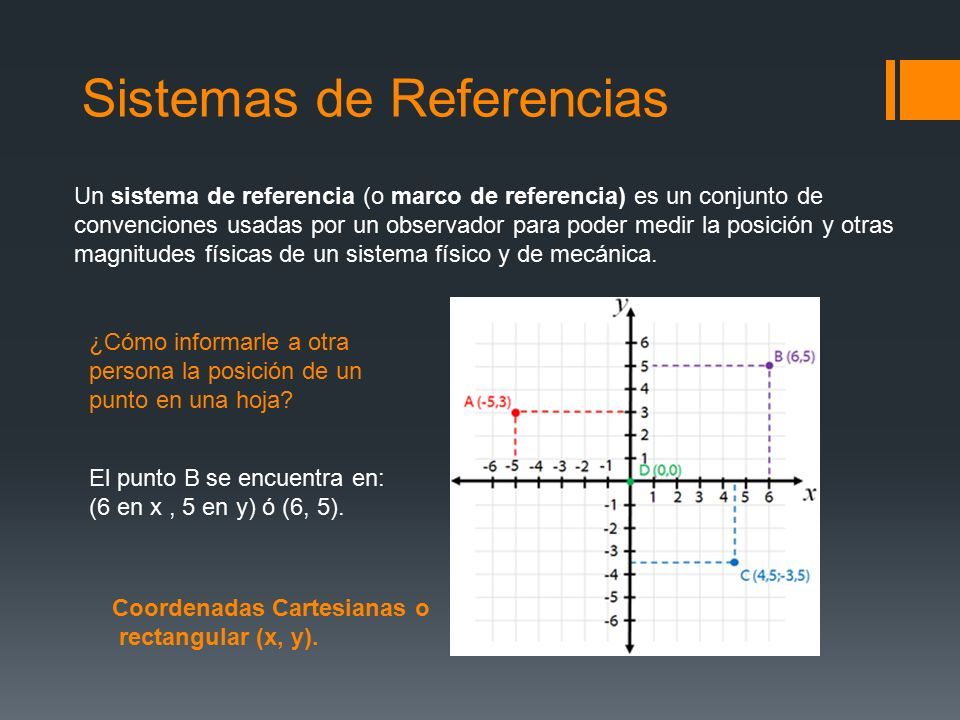

3 Sistemas de Referencias Un sistema de referencia (o marco de referencia) es un conjunto de convenciones usadas por un observador para poder medir la posición y otras magnitudes físicas de un sistema físico y de mecánica. ¿Cómo informarle a otra persona la posición de un punto en una hoja? El punto B se encuentra en: (6 en x, 5 en y) ó (6, 5). Coordenadas Cartesianas o rectangular (x, y).

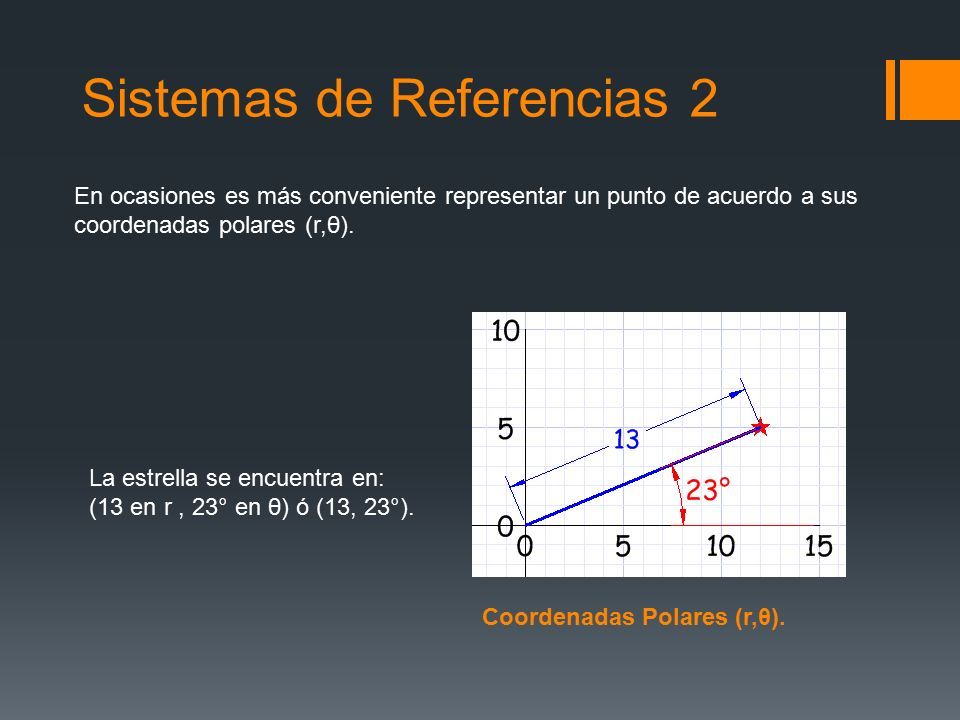

4 Sistemas de Referencias 2 En ocasiones es más conveniente representar un punto de acuerdo a sus coordenadas polares (r,θ). La estrella se encuentra en: (13 en r, 23° en θ) ó (13, 23°). Coordenadas Polares (r,θ).

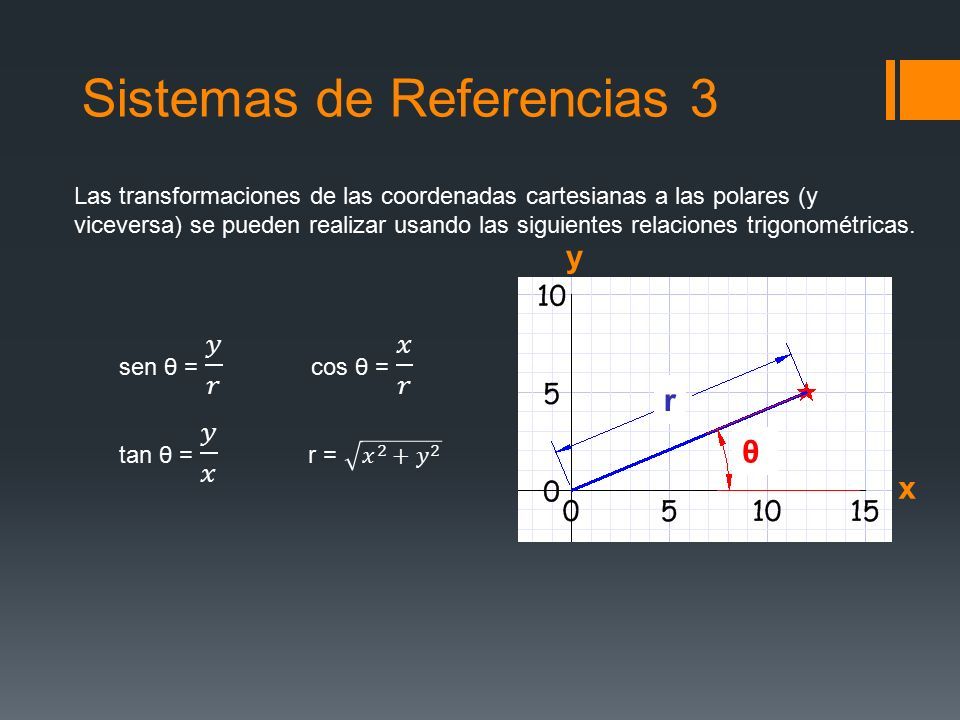

5 Sistemas de Referencias 3 Las transformaciones de las coordenadas cartesianas a las polares (y viceversa) se pueden realizar usando las siguientes relaciones trigonométricas. y x r θ

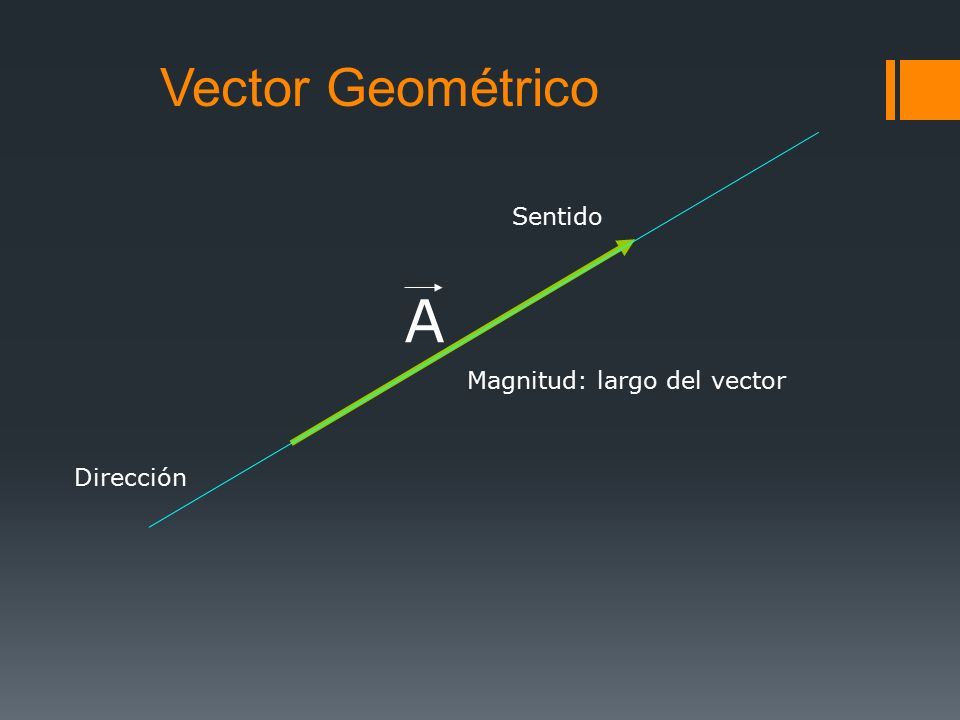

6 Vector Geométrico Magnitud: largo del vector Dirección Sentido A

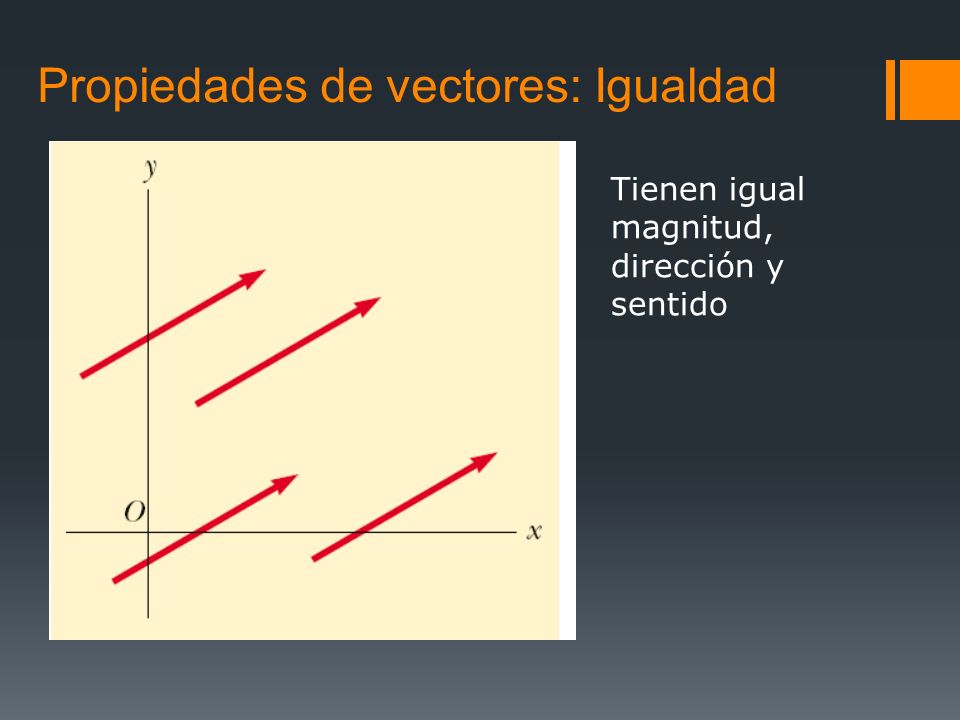

7 Propiedades de vectores: Igualdad Tienen igual magnitud, dirección y sentido

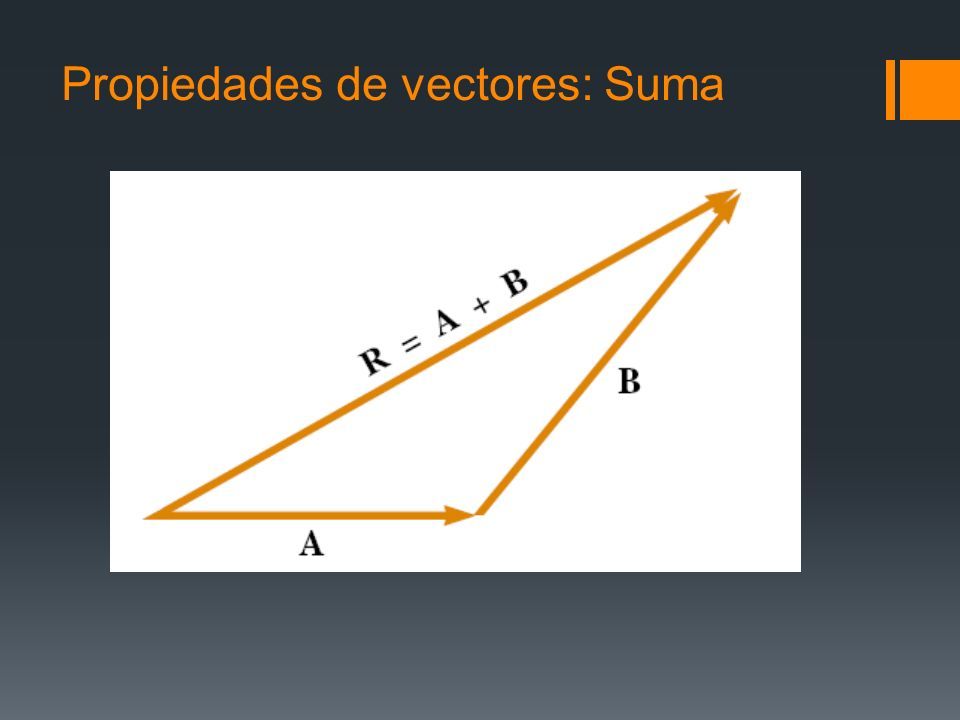

8 Propiedades de vectores: Suma

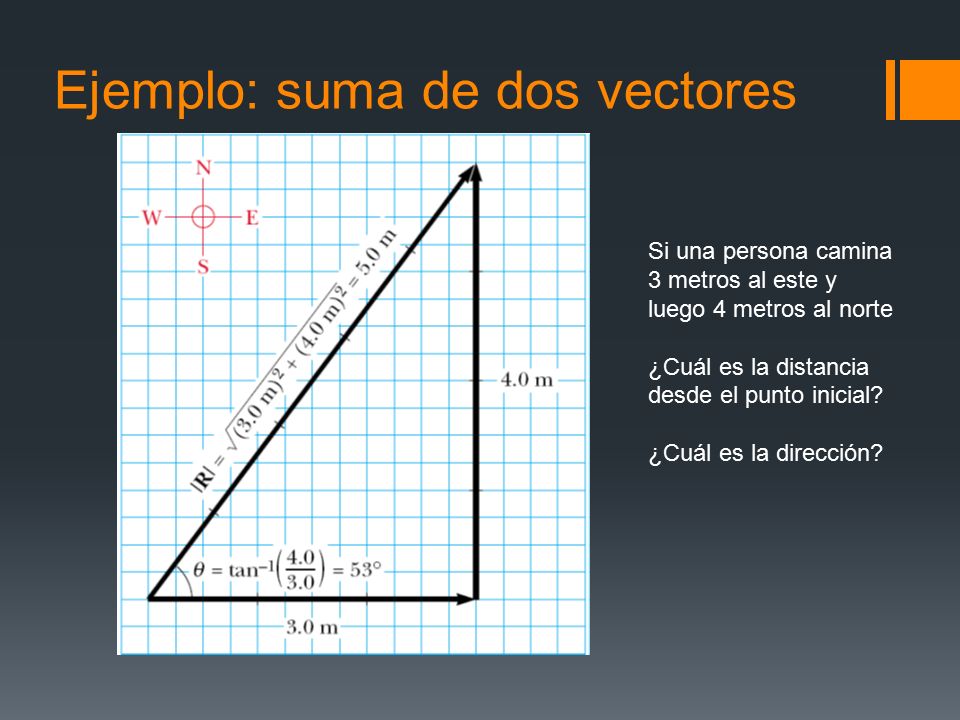

9 Ejemplo: suma de dos vectores Si una persona camina 3 metros al este y luego 4 metros al norte ¿Cuál es la distancia desde el punto inicial? ¿Cuál es la dirección?

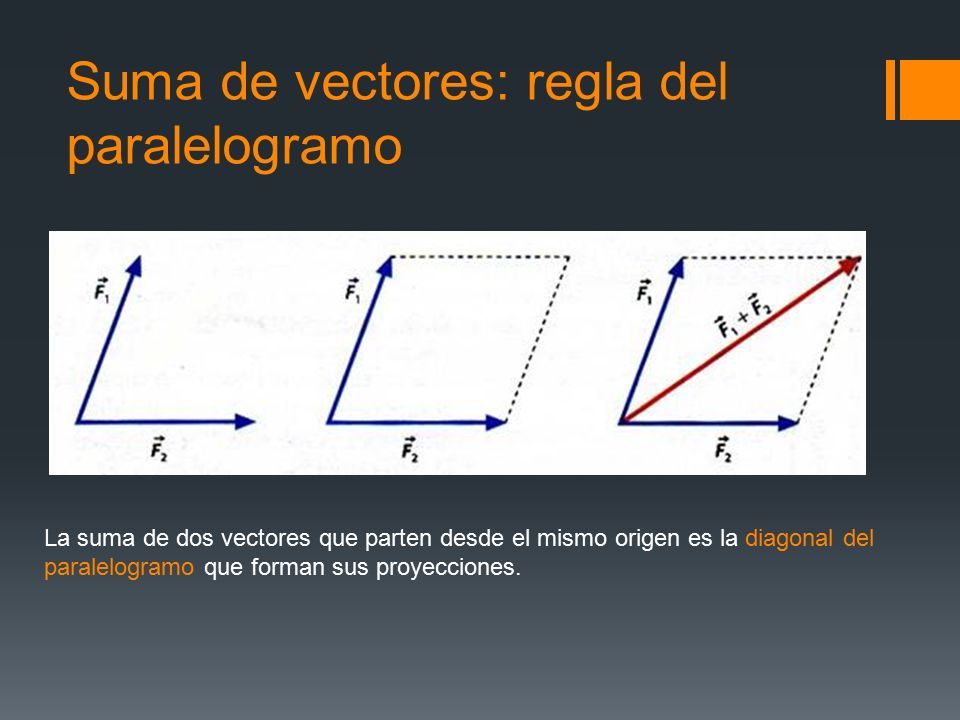

10 Suma de vectores: regla del paralelogramo La suma de dos vectores que parten desde el mismo origen es la diagonal del paralelogramo que forman sus proyecciones.

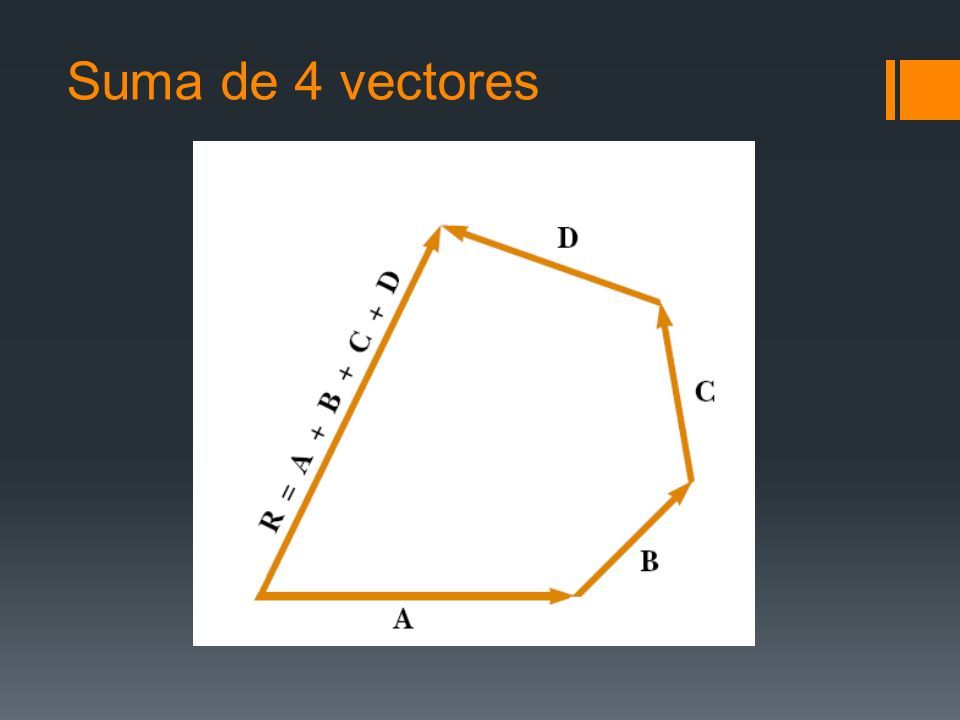

11 Suma de 4 vectores

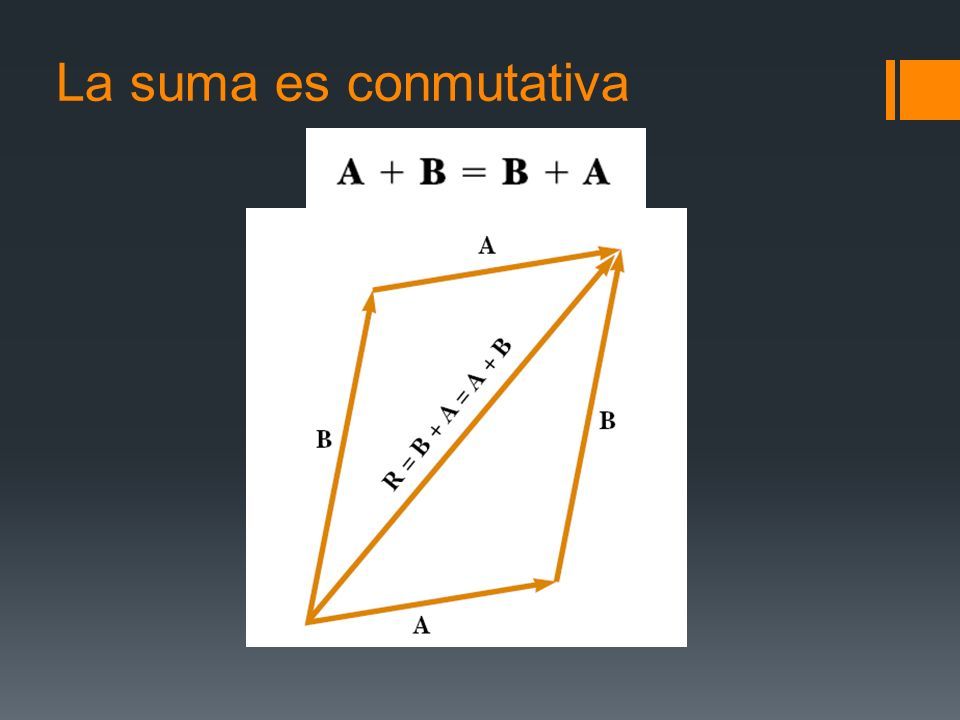

12 La suma es conmutativa

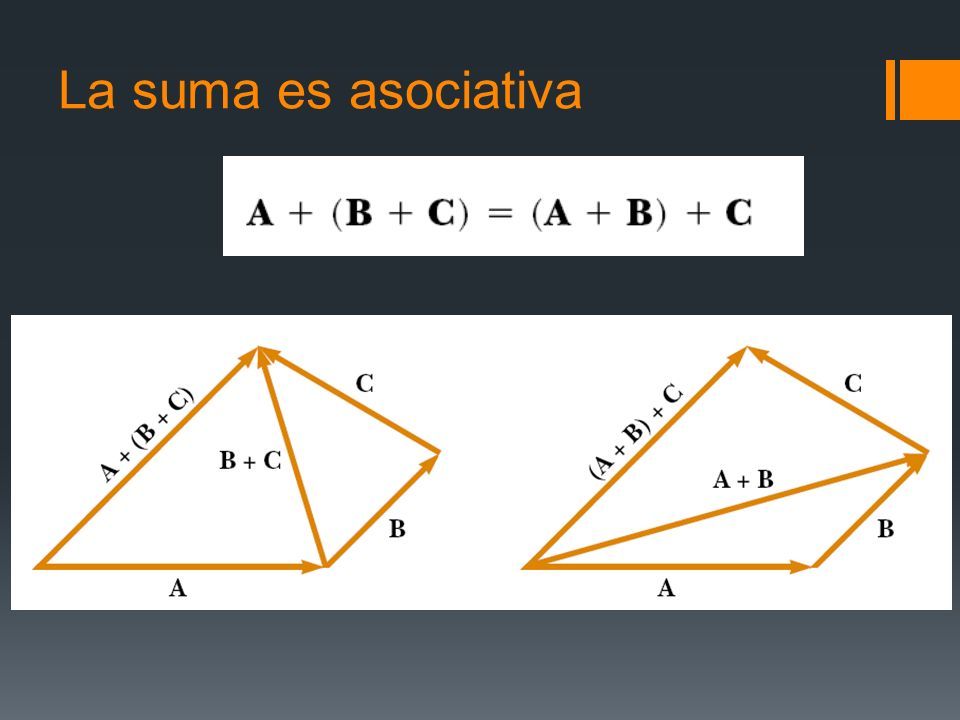

13 La suma es asociativa

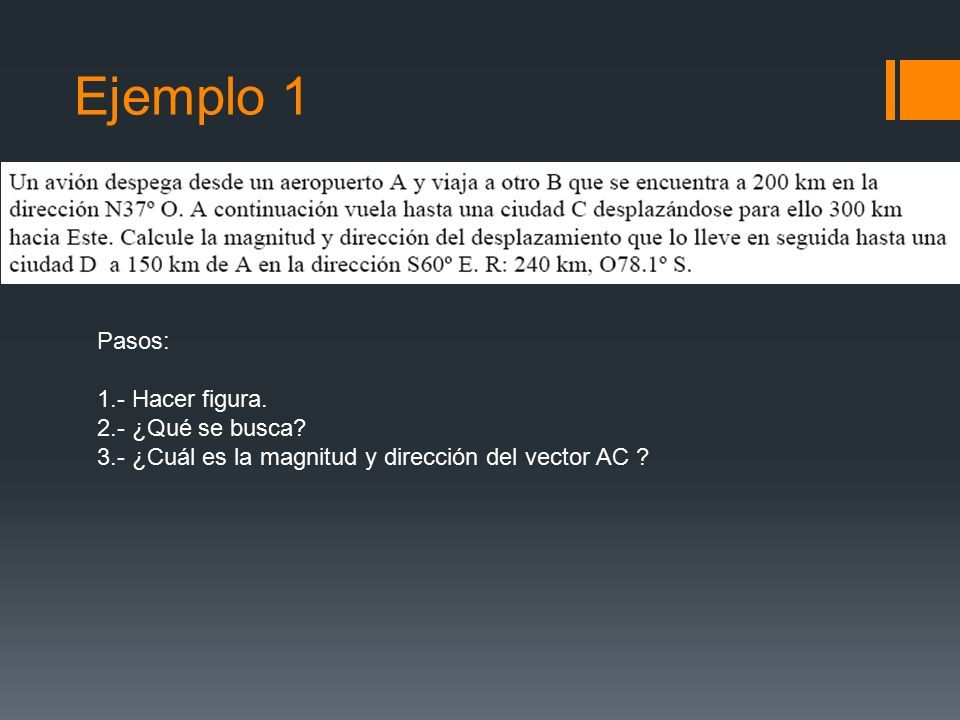

14 Ejemplo 1 Pasos: 1.- Hacer figura. 2.- ¿Qué se busca? 3.- ¿Cuál es la magnitud y dirección del vector AC ?

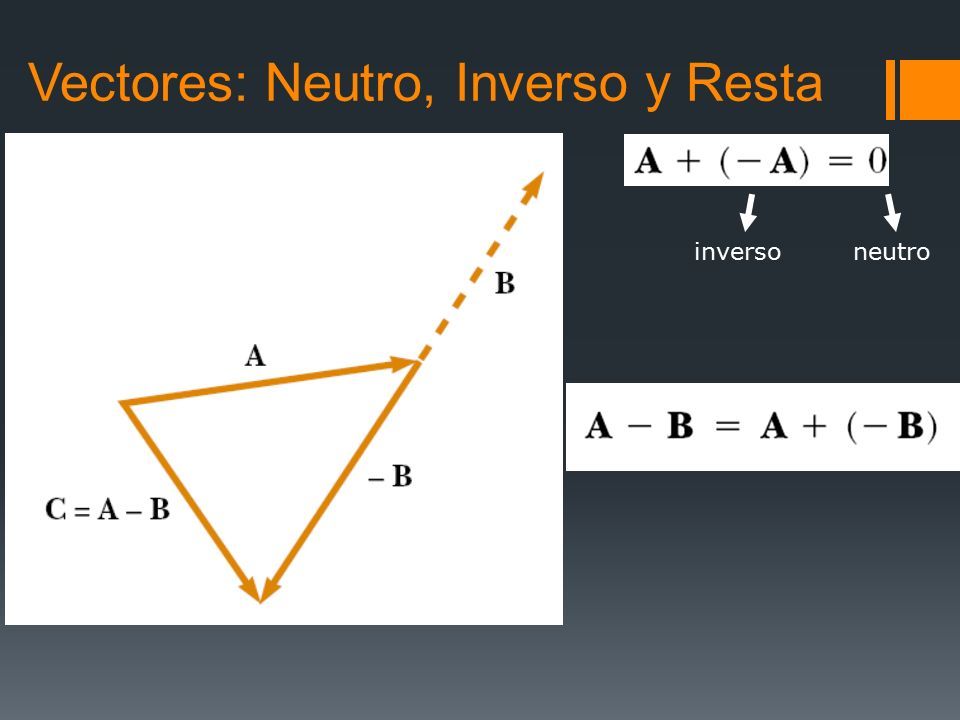

15 Vectores: Neutro, Inverso y Resta inversoneutro

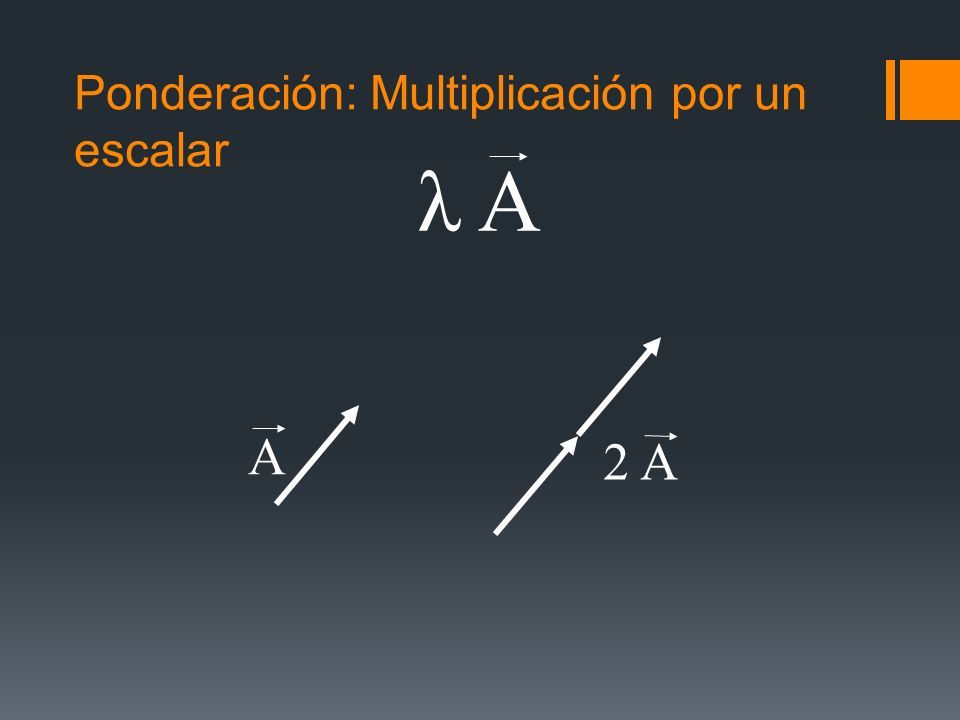

16 Ponderación: Multiplicación por un escalar λ A 2 A A

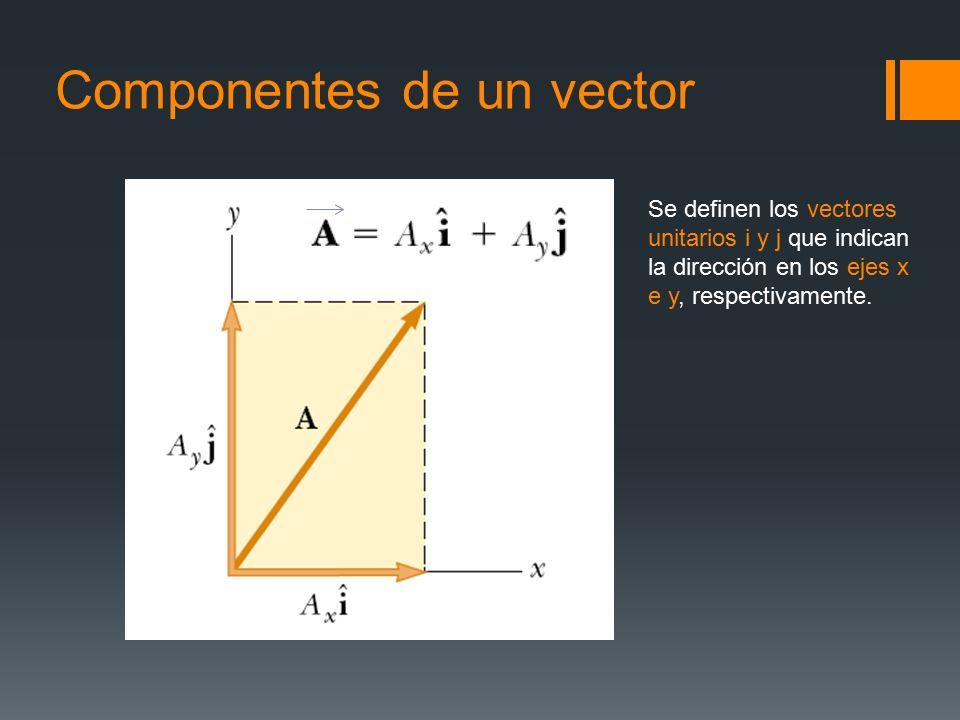

17 Componentes de un vector Se definen los vectores unitarios i y j que indican la dirección en los ejes x e y, respectivamente.

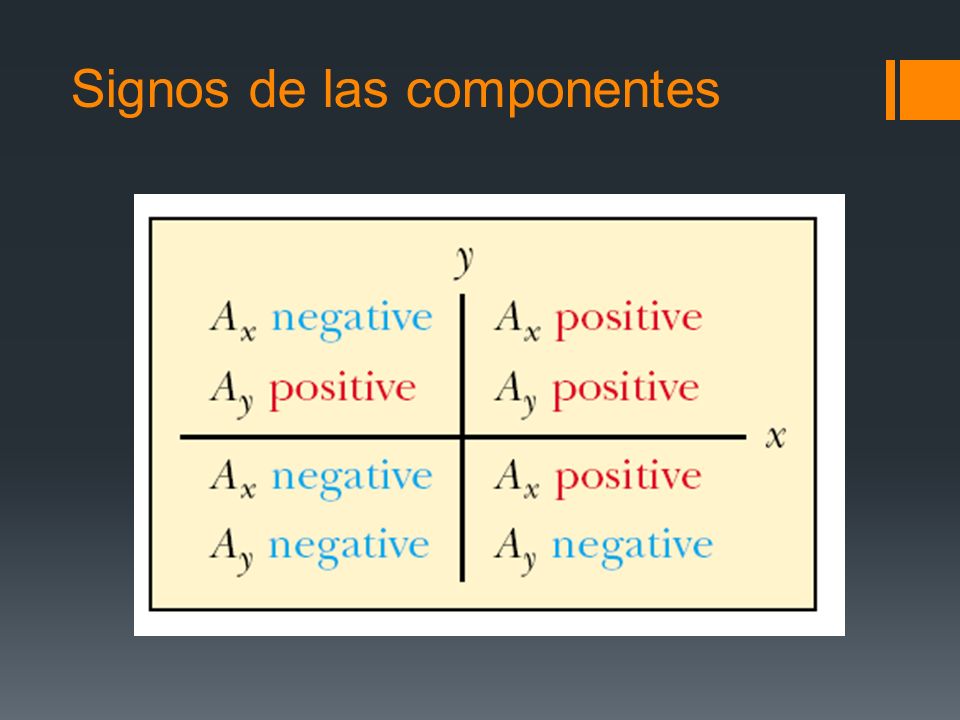

18 Signos de las componentes

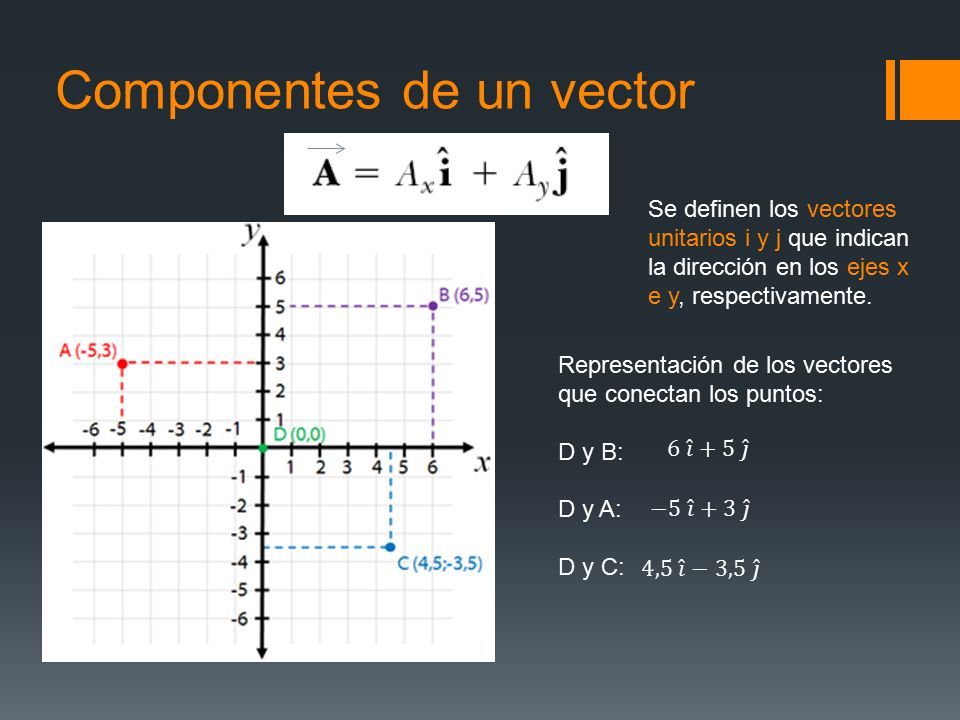

19 Componentes de un vector Se definen los vectores unitarios i y j que indican la dirección en los ejes x e y, respectivamente. Representación de los vectores que conectan los puntos: D y B: D y A: D y C:

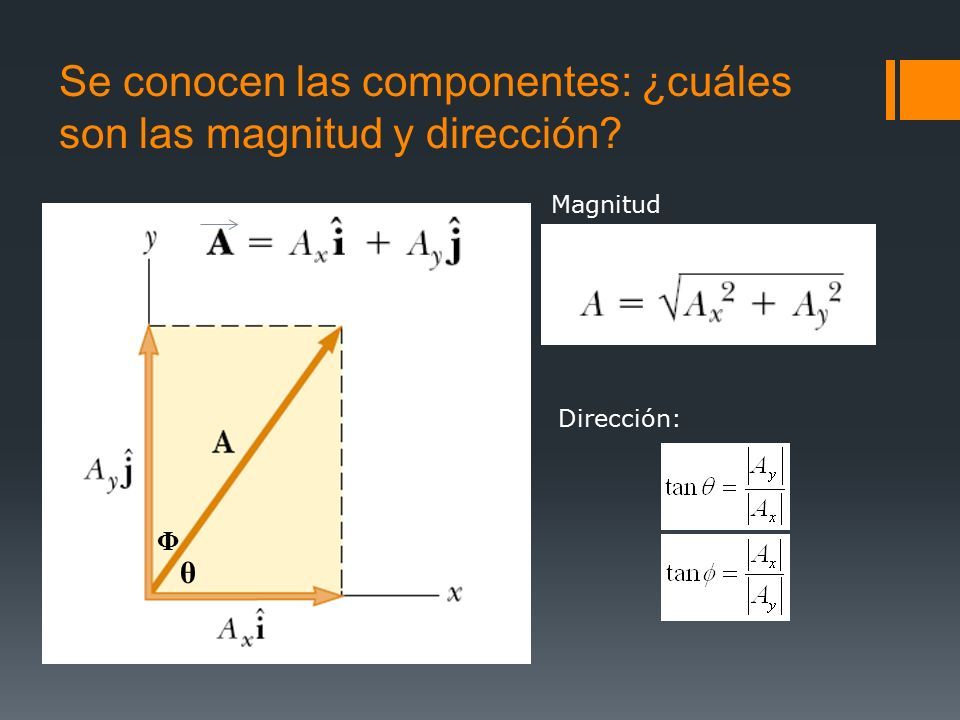

20 Se conocen las componentes: ¿cuáles son las magnitud y dirección? Magnitud θ Dirección: Φ

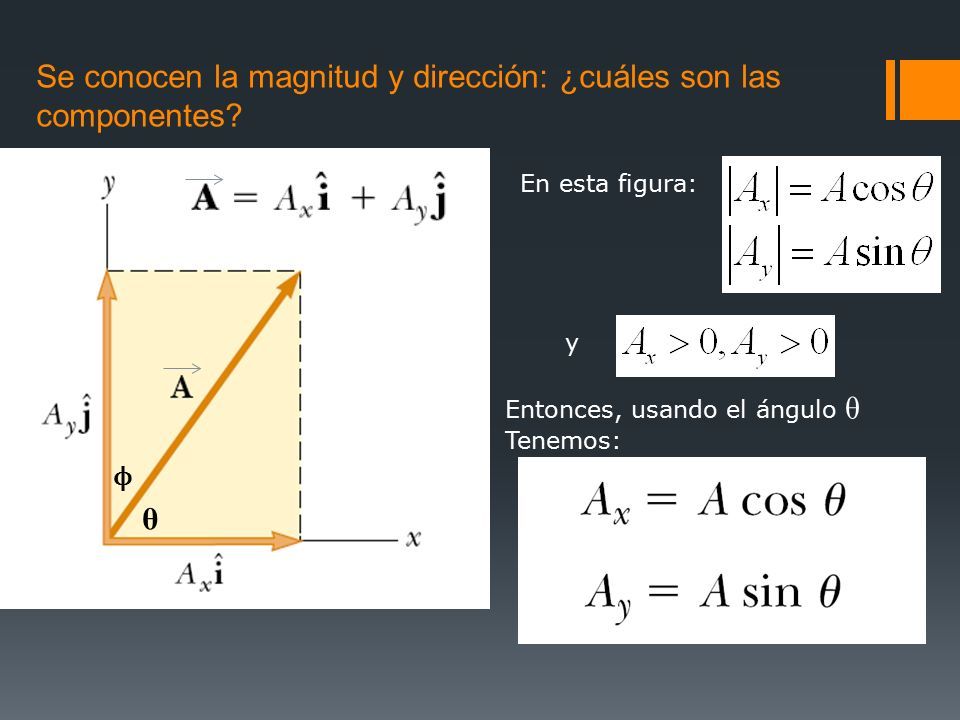

21 Se conocen la magnitud y dirección: ¿cuáles son las componentes? θ En esta figura: ϕ y Entonces, usando el ángulo θ Tenemos:

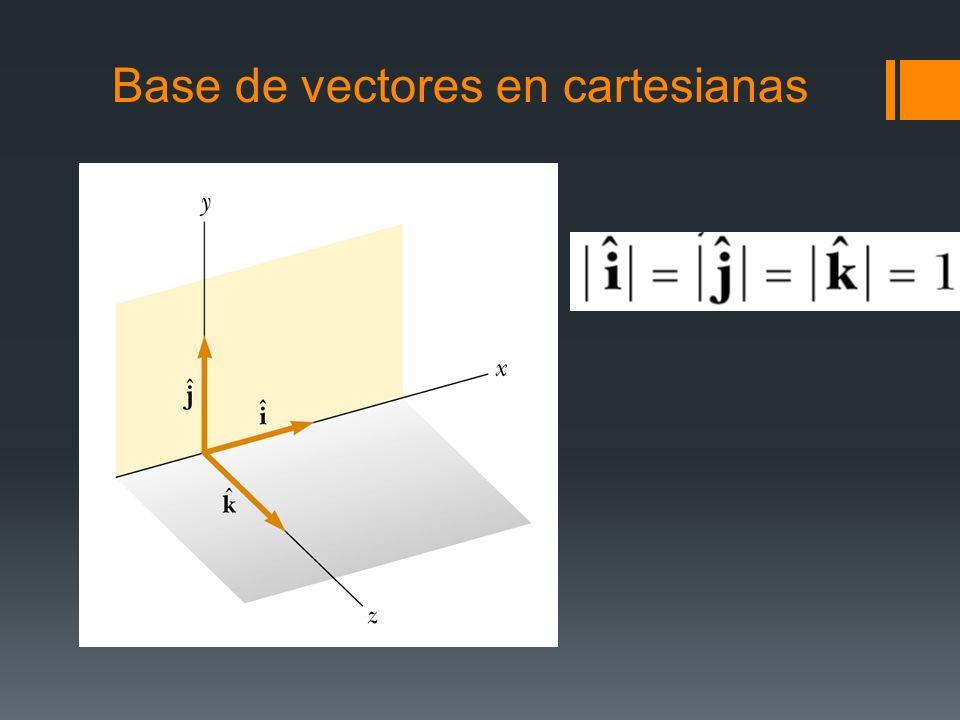

22 Base de vectores en cartesianas

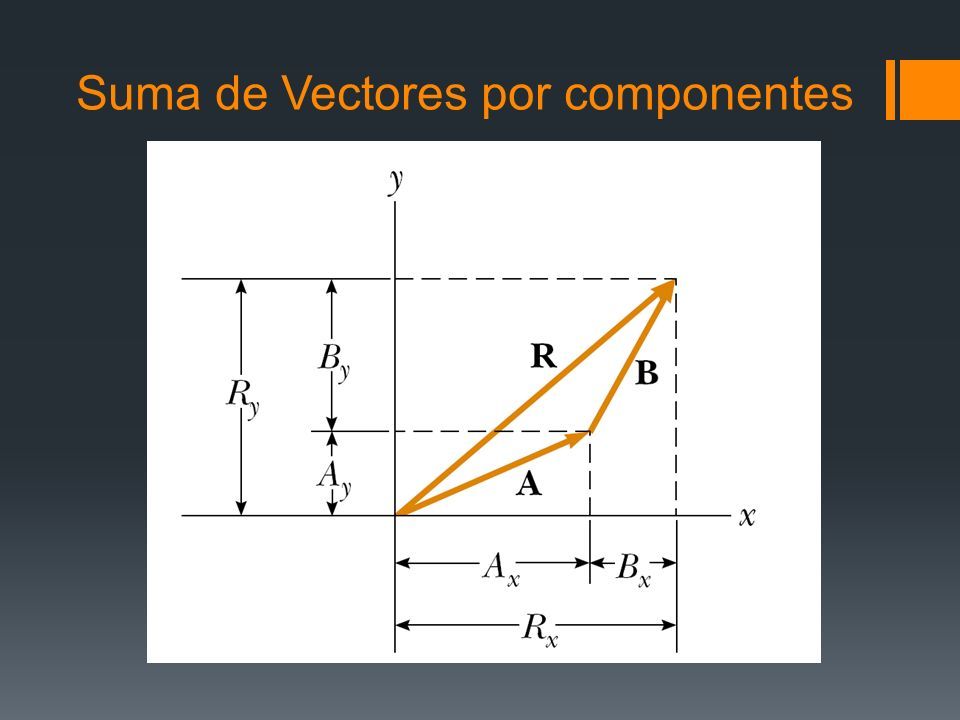

23 Suma de Vectores por componentes

24 R = A + B

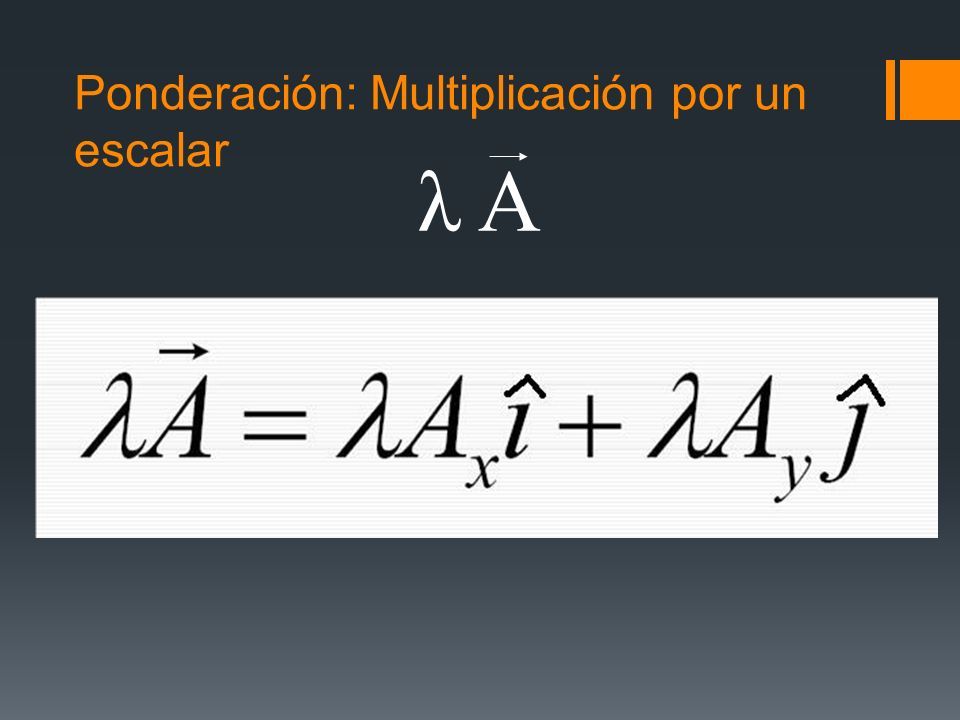

25 Ponderación: Multiplicación por un escalar λ A 2 A A

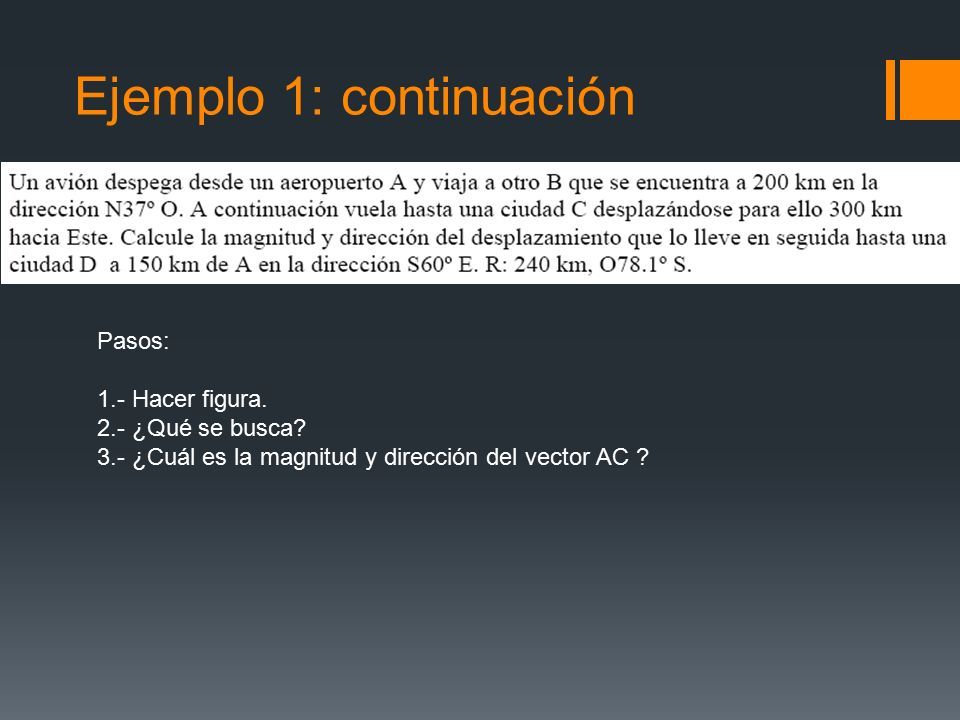

26 Ejemplo 1: continuación Pasos: 1.- Hacer figura. 2.- ¿Qué se busca? 3.- ¿Cuál es la magnitud y dirección del vector AC ?

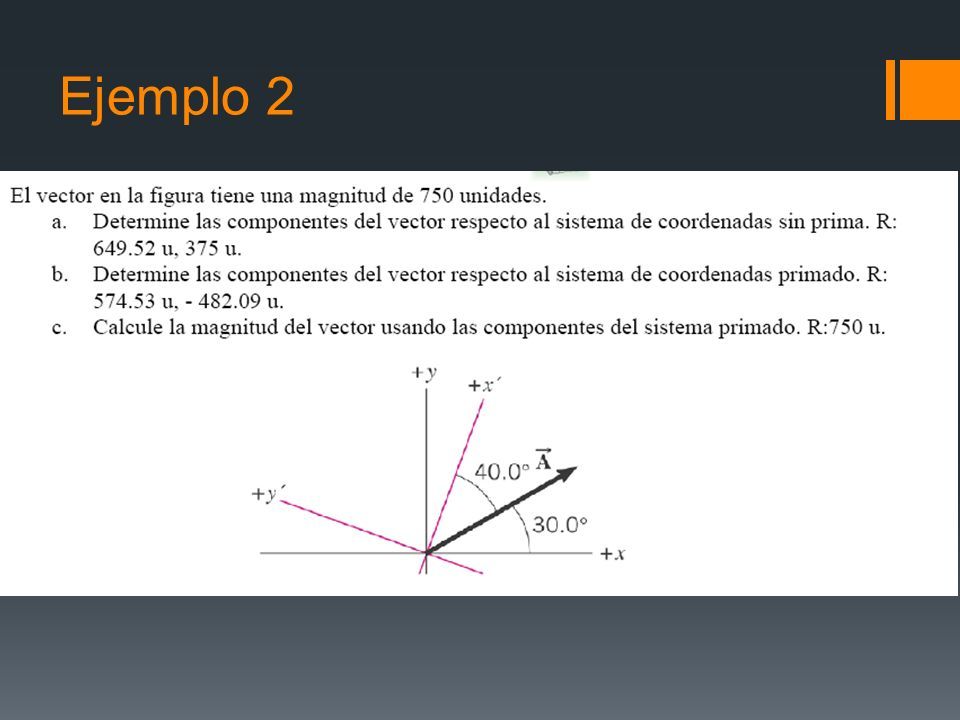

27 Ejemplo 2

28 Resumen  Las magnitudes físicas pueden ser escalares o vectoriales.  La posición en un plano se puede representar en el sistemas de coordenadas i) cartesianas o ii) polares.  Repaso de vectores:  Se pueden sumar y restar entre si.  Se pueden ponderar (multiplicar por un escalar).  Se pueden descomponer dependiendo del sistema de referencia.
