1 Medios

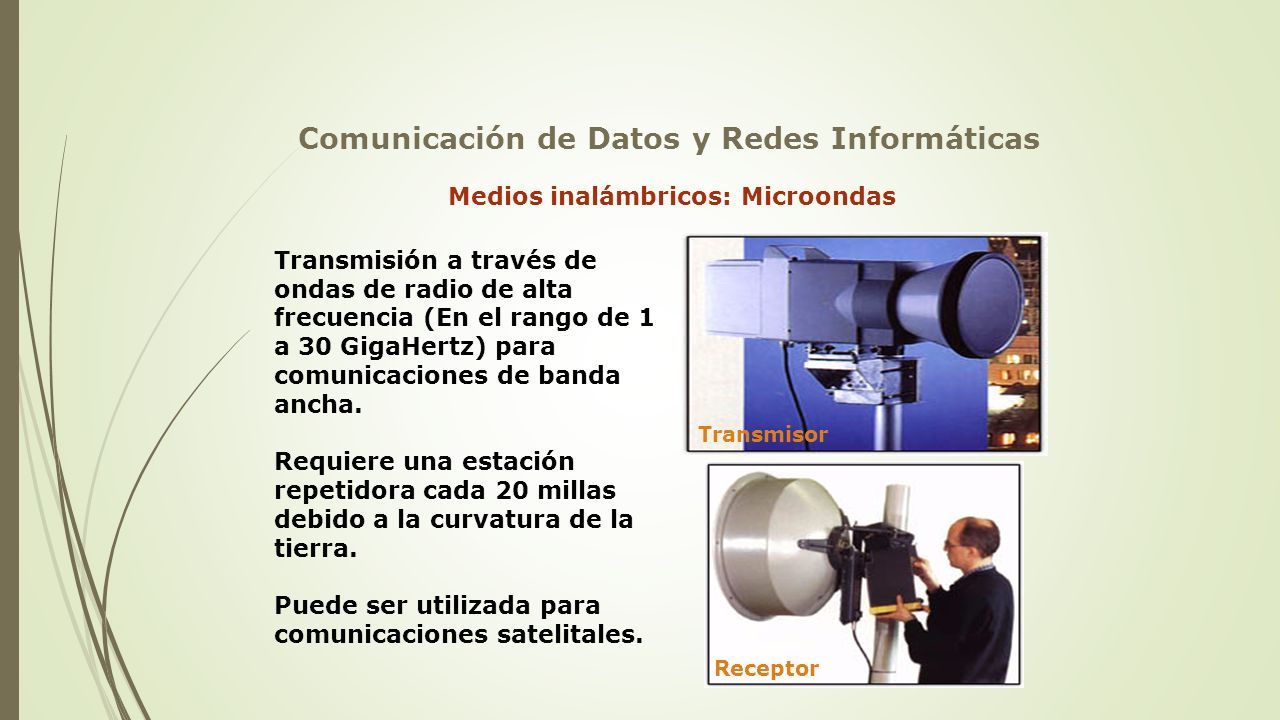

2 Transmisión a través de ondas de radio de alta frecuencia (En el rango de 1 a 30 GigaHertz) para comunicaciones de banda ancha. Requiere una estación repetidora cada 20 millas debido a la curvatura de la tierra. Puede ser utilizada para comunicaciones satelitales. Receptor Transmisor Medios inalámbricos: Microondas Comunicación de Datos y Redes Informáticas

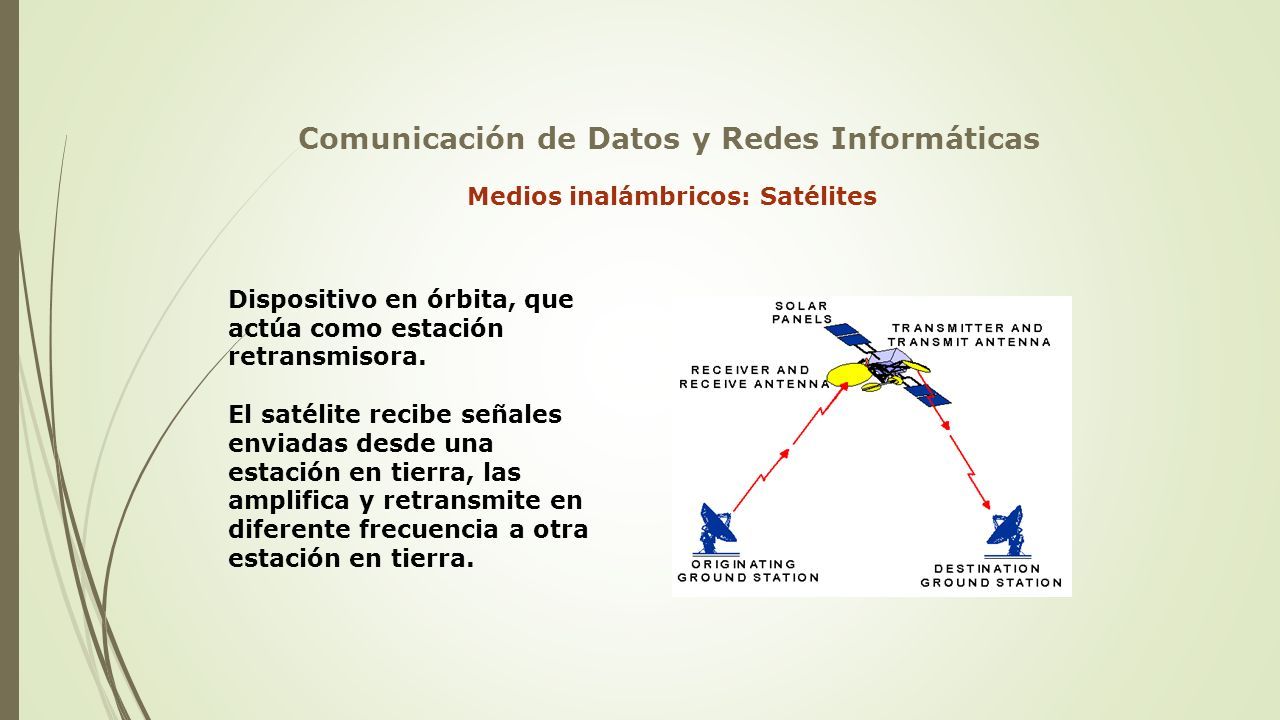

3 Dispositivo en órbita, que actúa como estación retransmisora. El satélite recibe señales enviadas desde una estación en tierra, las amplifica y retransmite en diferente frecuencia a otra estación en tierra. Medios inalámbricos: Satélites Comunicación de Datos y Redes Informáticas

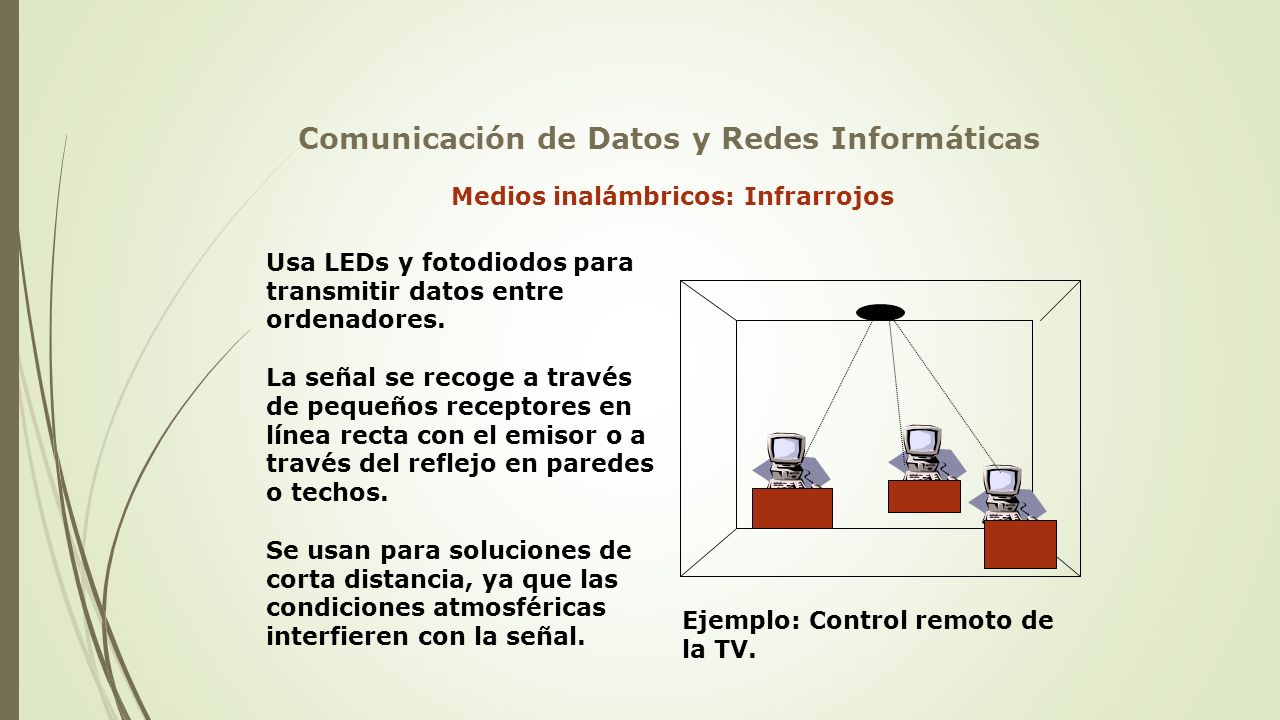

4 Usa LEDs y fotodiodos para transmitir datos entre ordenadores. La señal se recoge a través de pequeños receptores en línea recta con el emisor o a través del reflejo en paredes o techos. Se usan para soluciones de corta distancia, ya que las condiciones atmosféricas interfieren con la señal. Medios inalámbricos: Infrarrojos Comunicación de Datos y Redes Informáticas Ejemplo: Control remoto de la TV.

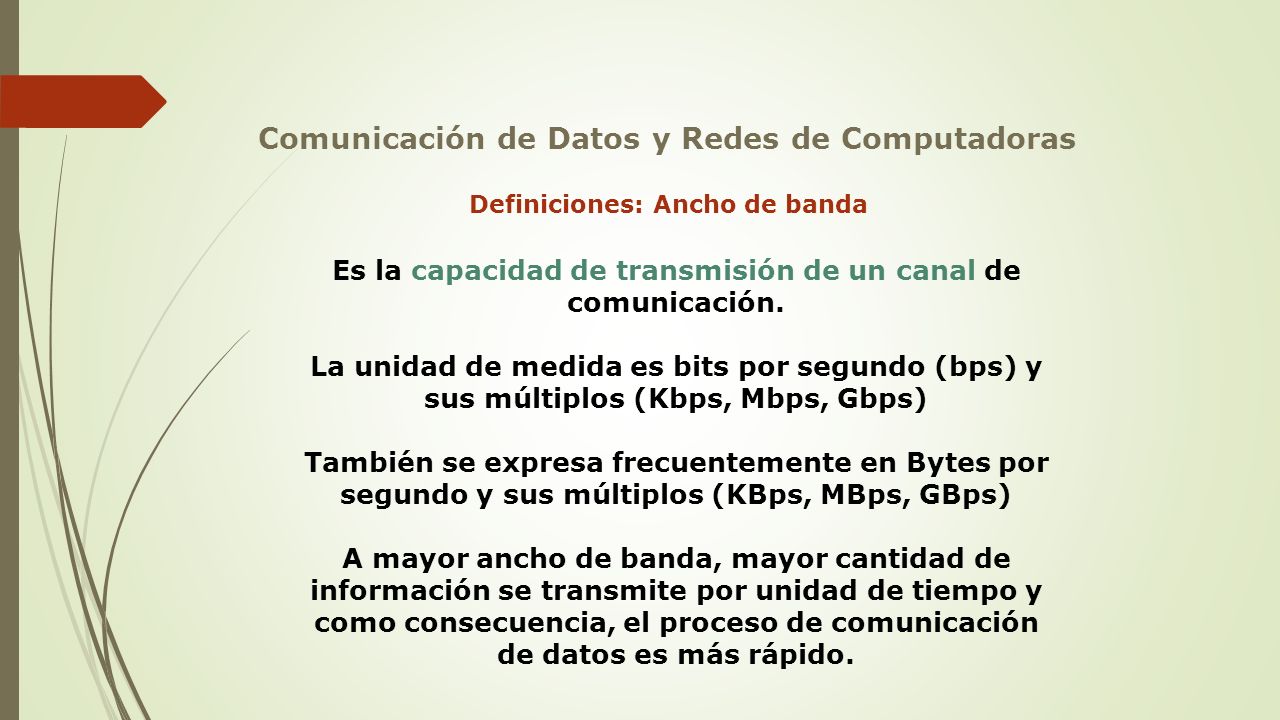

5 Es la capacidad de transmisión de un canal de comunicación. La unidad de medida es bits por segundo (bps) y sus múltiplos (Kbps, Mbps, Gbps) También se expresa frecuentemente en Bytes por segundo y sus múltiplos (KBps, MBps, GBps) A mayor ancho de banda, mayor cantidad de información se transmite por unidad de tiempo y como consecuencia, el proceso de comunicación de datos es más rápido. Comunicación de Datos y Redes de Computadoras Definiciones: Ancho de banda

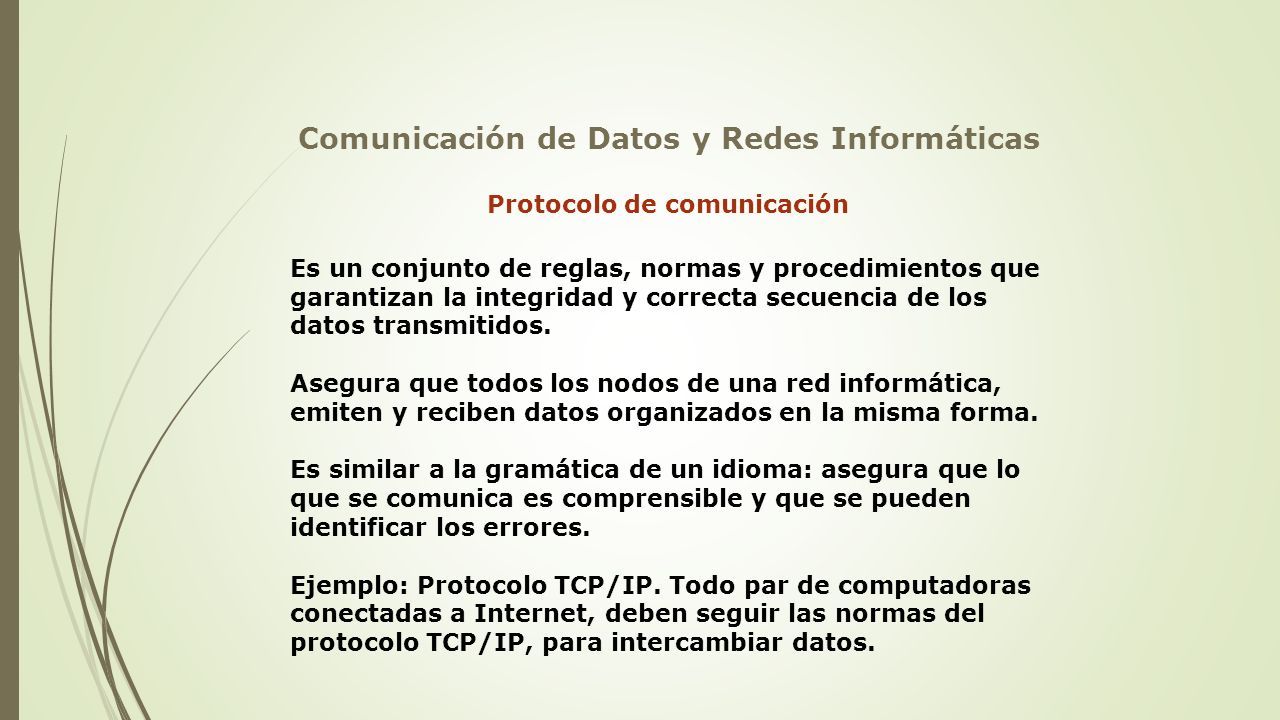

6 Es un conjunto de reglas, normas y procedimientos que garantizan la integridad y correcta secuencia de los datos transmitidos. Asegura que todos los nodos de una red informática, emiten y reciben datos organizados en la misma forma. Es similar a la gramática de un idioma: asegura que lo que se comunica es comprensible y que se pueden identificar los errores. Ejemplo: Protocolo TCP/IP. Todo par de computadoras conectadas a Internet, deben seguir las normas del protocolo TCP/IP, para intercambiar datos. Protocolo de comunicación Comunicación de Datos y Redes Informáticas

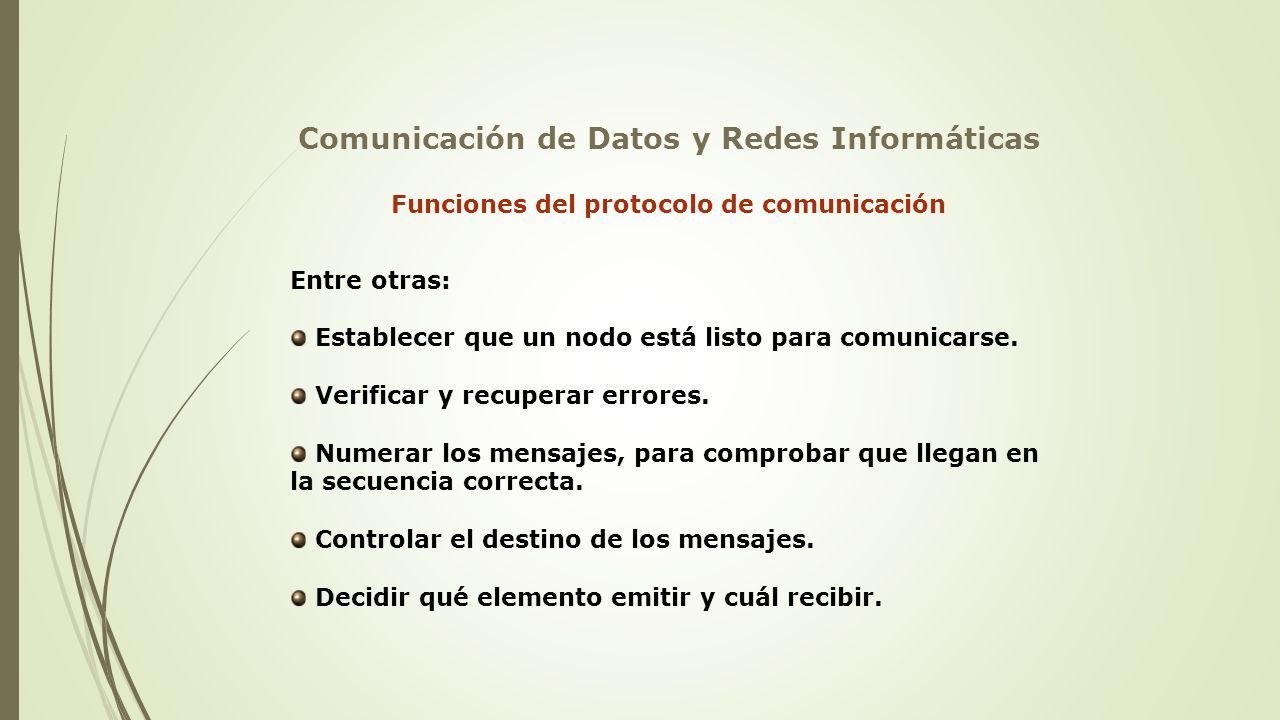

7 Entre otras: Establecer que un nodo está listo para comunicarse. Verificar y recuperar errores. Numerar los mensajes, para comprobar que llegan en la secuencia correcta. Controlar el destino de los mensajes. Decidir qué elemento emitir y cuál recibir. Funciones del protocolo de comunicación Comunicación de Datos y Redes Informáticas

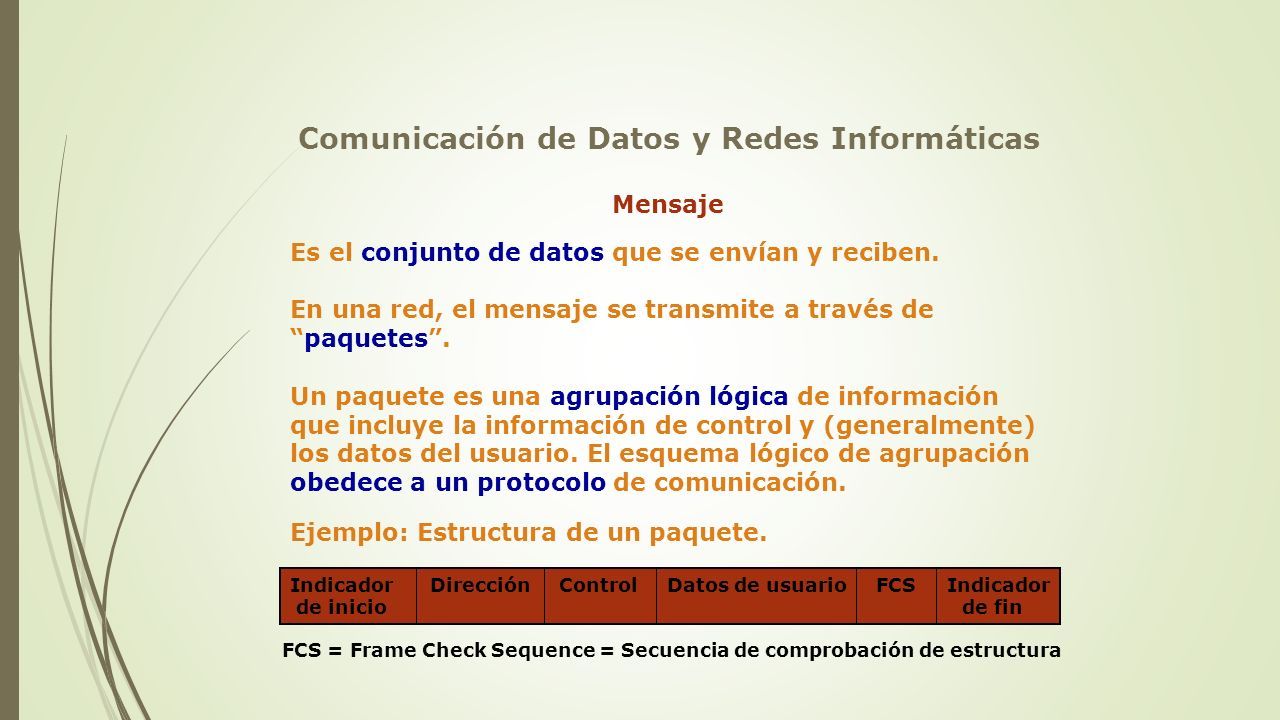

8 Indicador Dirección Control Datos de usuario FCS Indicador de iniciode fin Es el conjunto de datos que se envían y reciben. En una red, el mensaje se transmite a través de “paquetes”. Un paquete es una agrupación lógica de información que incluye la información de control y (generalmente) los datos del usuario. El esquema lógico de agrupación obedece a un protocolo de comunicación. Mensaje Comunicación de Datos y Redes Informáticas Ejemplo: Estructura de un paquete. FCS = Frame Check Sequence = Secuencia de comprobación de estructura

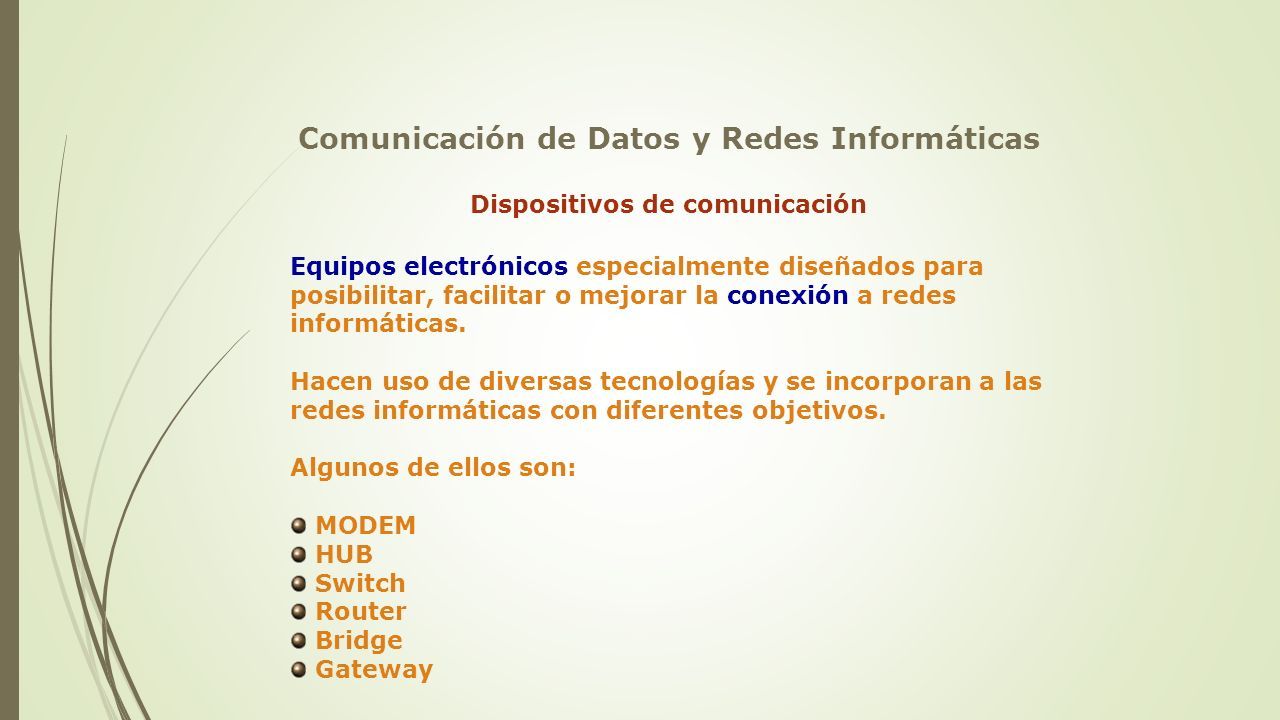

9 Equipos electrónicos especialmente diseñados para posibilitar, facilitar o mejorar la conexión a redes informáticas. Hacen uso de diversas tecnologías y se incorporan a las redes informáticas con diferentes objetivos. Algunos de ellos son: MODEM HUB Switch Router Bridge Gateway Dispositivos de comunicación Comunicación de Datos y Redes Informáticas

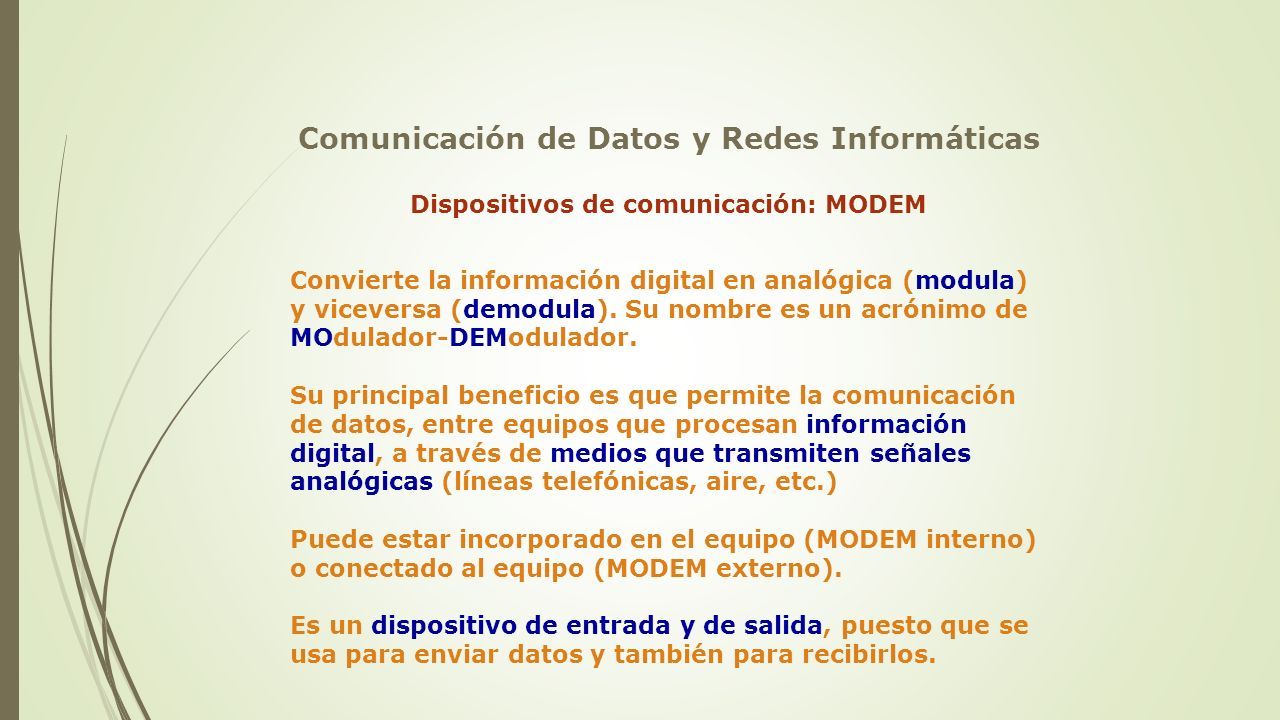

10 Convierte la información digital en analógica (modula) y viceversa (demodula). Su nombre es un acrónimo de MOdulador-DEModulador. Su principal beneficio es que permite la comunicación de datos, entre equipos que procesan información digital, a través de medios que transmiten señales analógicas (líneas telefónicas, aire, etc.) Puede estar incorporado en el equipo (MODEM interno) o conectado al equipo (MODEM externo). Es un dispositivo de entrada y de salida, puesto que se usa para enviar datos y también para recibirlos. Dispositivos de comunicación: MODEM Comunicación de Datos y Redes Informáticas

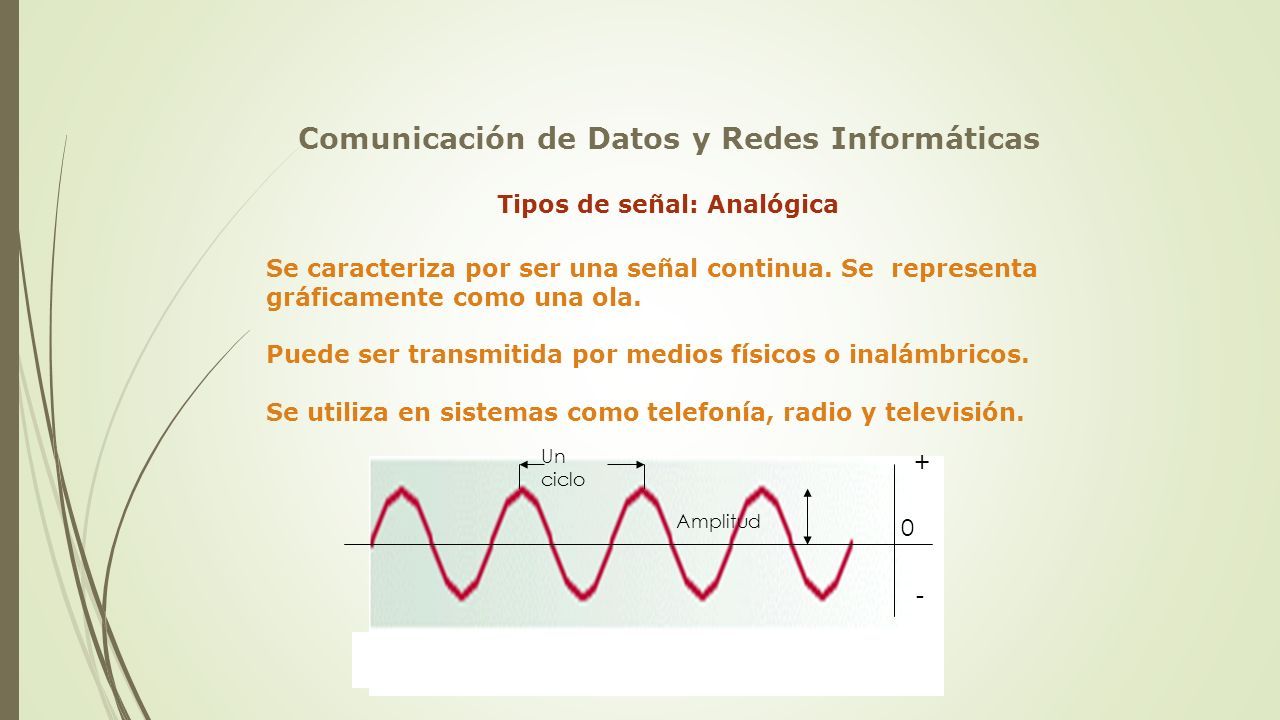

11 Se caracteriza por ser una señal continua. Se representa gráficamente como una ola. Puede ser transmitida por medios físicos o inalámbricos. Se utiliza en sistemas como telefonía, radio y televisión. Tipos de señal: Analógica 0 + - Un ciclo Amplitud Comunicación de Datos y Redes Informáticas

12 Se caracteriza por ser una señal discreta: solo toma los valores 1 y 0. Es una señal que puede ser transmitida sólo a través de medios físicos. Es la utilizada entre sistemas de ordenadores. Tipos de señal: Digital Señal Datos 1 0 1 0 1 0 Comunicación de Datos y Redes Informáticas

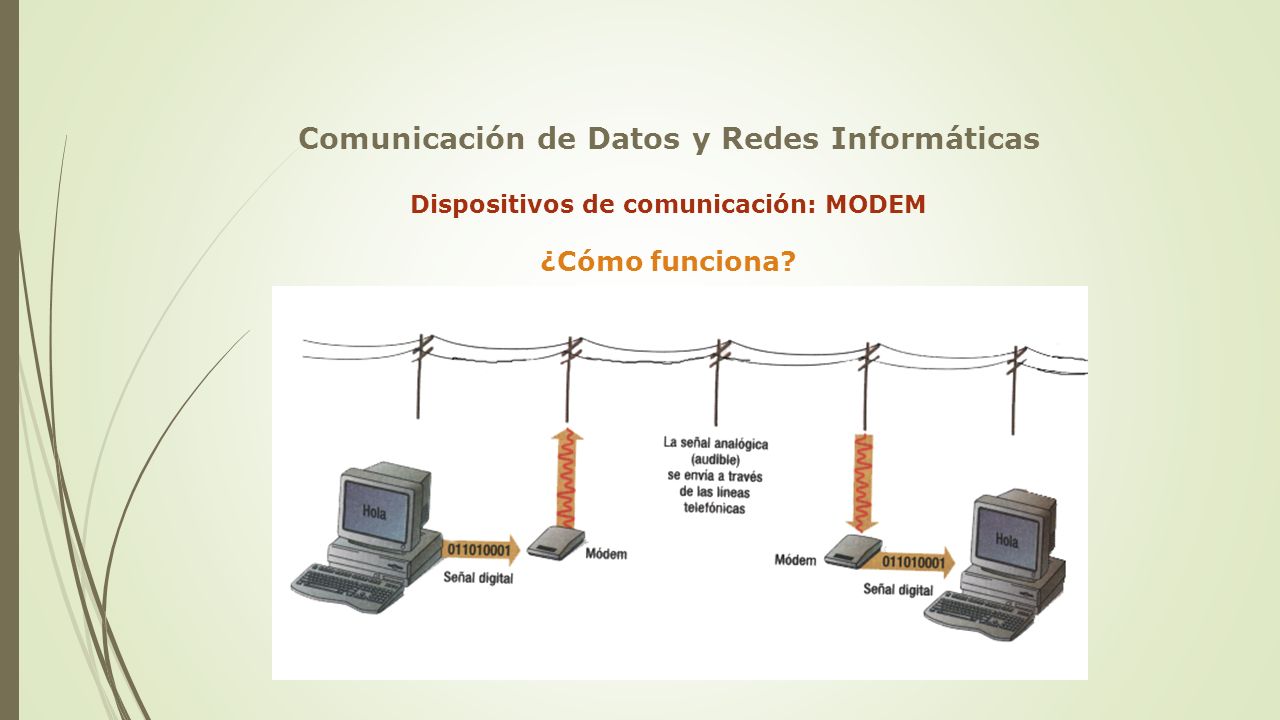

13 Dispositivos de comunicación: MODEM Comunicación de Datos y Redes Informáticas ¿Cómo funciona?
