MOVIMIENTOS EN EL PLANO

Presentación del tema: "MOVIMIENTOS EN EL PLANO"— Transcripción de la presentación:

1 MOVIMIENTOS EN EL PLANO
U.D * 3º ESO E.AP. @ Angel Prieto Benito Apuntes de Matemáticas 3º ESO

2 Apuntes de Matemáticas 3º ESO
TRASLACIONES U.D * 3º ESO E.AP. @ Angel Prieto Benito Apuntes de Matemáticas 3º ESO

3 Apuntes de Matemáticas 3º ESO
TRASLACIONES Un punto al trasladarse, moverse, en una dirección determinada origina una recta. Un segmento, al trasladarse en una dirección determinada origina un paralelogramo. Una figura plana, al trasladarse en dirección no paralelo a dicha figura origina un cuerpo sólido. @ Angel Prieto Benito Apuntes de Matemáticas 3º ESO

4 Apuntes de Matemáticas 3º ESO

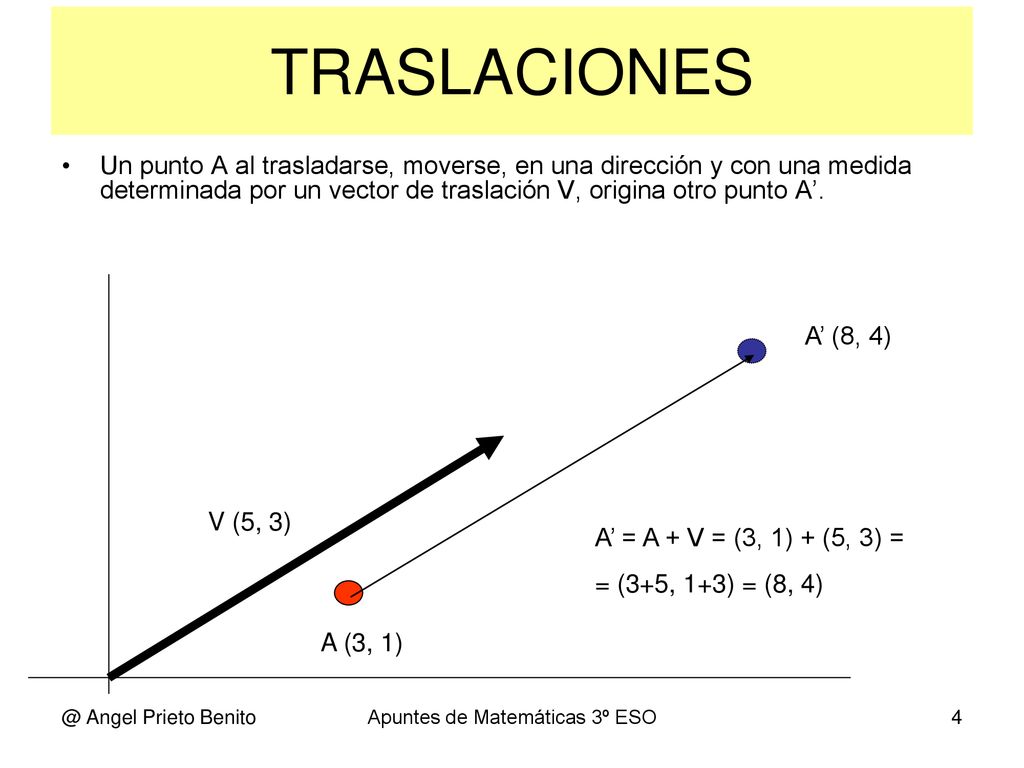

TRASLACIONES Un punto A al trasladarse, moverse, en una dirección y con una medida determinada por un vector de traslación V, origina otro punto A’. A’ (8, 4) V (5, 3) A’ = A + V = (3, 1) + (5, 3) = = (3+5, 1+3) = (8, 4) A (3, 1) @ Angel Prieto Benito Apuntes de Matemáticas 3º ESO

5 Apuntes de Matemáticas 3º ESO
TRASLACIONES Una figura al trasladarse origina otra idéntica a la primera. Para ello todos los vértices de una de ellas de deben desplazar en la misma dirección e igual distancia, lo que viene determinado por el vector de traslación, V. Á’ B’ V D’ C’ B A’’ A D C @ Angel Prieto Benito Apuntes de Matemáticas 3º ESO

6 Apuntes de Matemáticas 3º ESO
TRASLACIONES Una figura al trasladarse origina otra idéntica a la primera. Para ello todos los vértices de una de ellas de deben desplazar en la misma dirección e igual distancia, lo que viene determinado por el vector de traslación, V. Á’ B’ D’ C’ A’’ B’’ V D’’ C’’ @ Angel Prieto Benito Apuntes de Matemáticas 3º ESO

7 Apuntes de Matemáticas 3º ESO

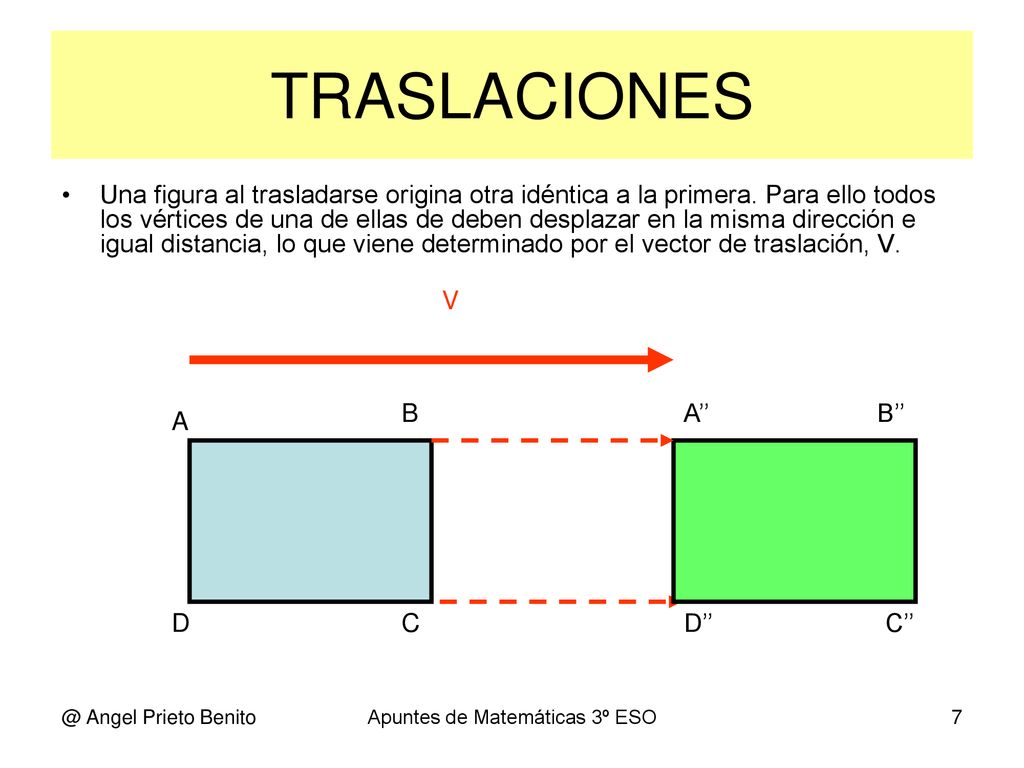

TRASLACIONES Una figura al trasladarse origina otra idéntica a la primera. Para ello todos los vértices de una de ellas de deben desplazar en la misma dirección e igual distancia, lo que viene determinado por el vector de traslación, V. V B A’’ B’’ A D C D’’ C’’ @ Angel Prieto Benito Apuntes de Matemáticas 3º ESO

8 Apuntes de Matemáticas 3º ESO

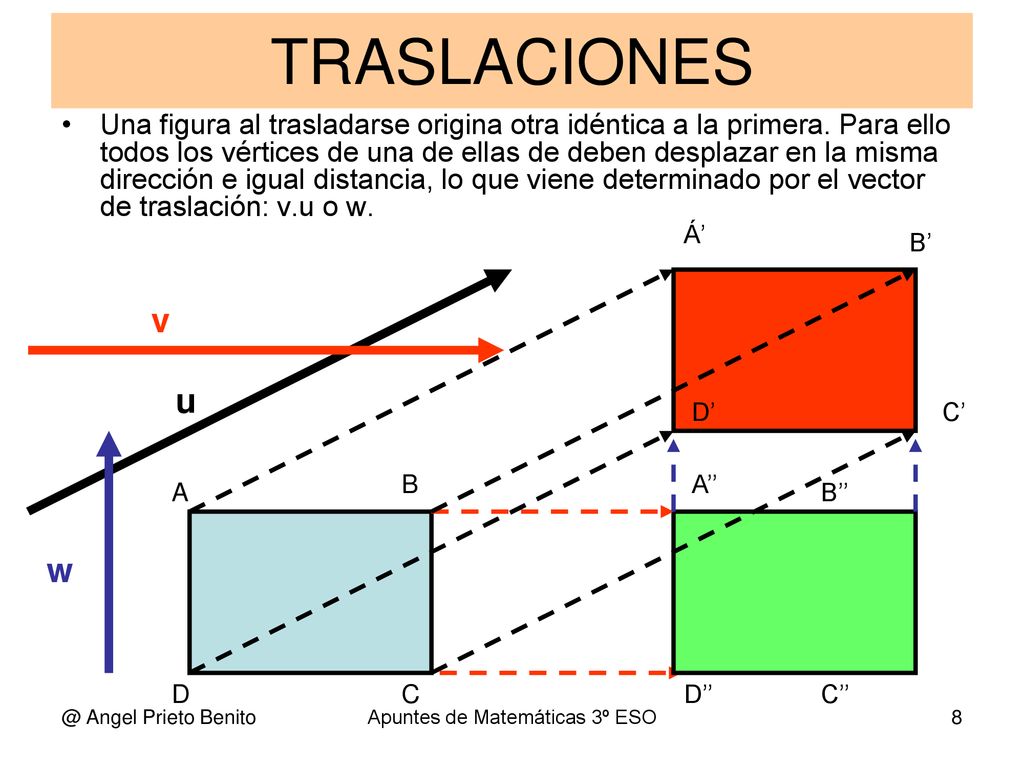

TRASLACIONES Una figura al trasladarse origina otra idéntica a la primera. Para ello todos los vértices de una de ellas de deben desplazar en la misma dirección e igual distancia, lo que viene determinado por el vector de traslación: v.u o w. Á’ B’ v u D’ C’ B A’’ A B’’ w D C D’’ C’’ @ Angel Prieto Benito Apuntes de Matemáticas 3º ESO
