1 Abraham Luna Castellanos
INTENTA TU TELESCOPIO Abraham Luna Castellanos Febrero, 2009

2 TELESCOPIOS Spitzer VLA, U SA. NIR y FIR radio La Silla, Chile
Microondas, IR, Optico STEREO Radio, UV, particulas y campo magnético Chandra Rayos-X Mayas, México TELESCOPIOS Telescopio espacial Hubble NIR, Opt. Y U V VLT, Chile IR y Opt. Stonehenge Egipto LINEA DEL TIEMPO 2000 a. C d.C.

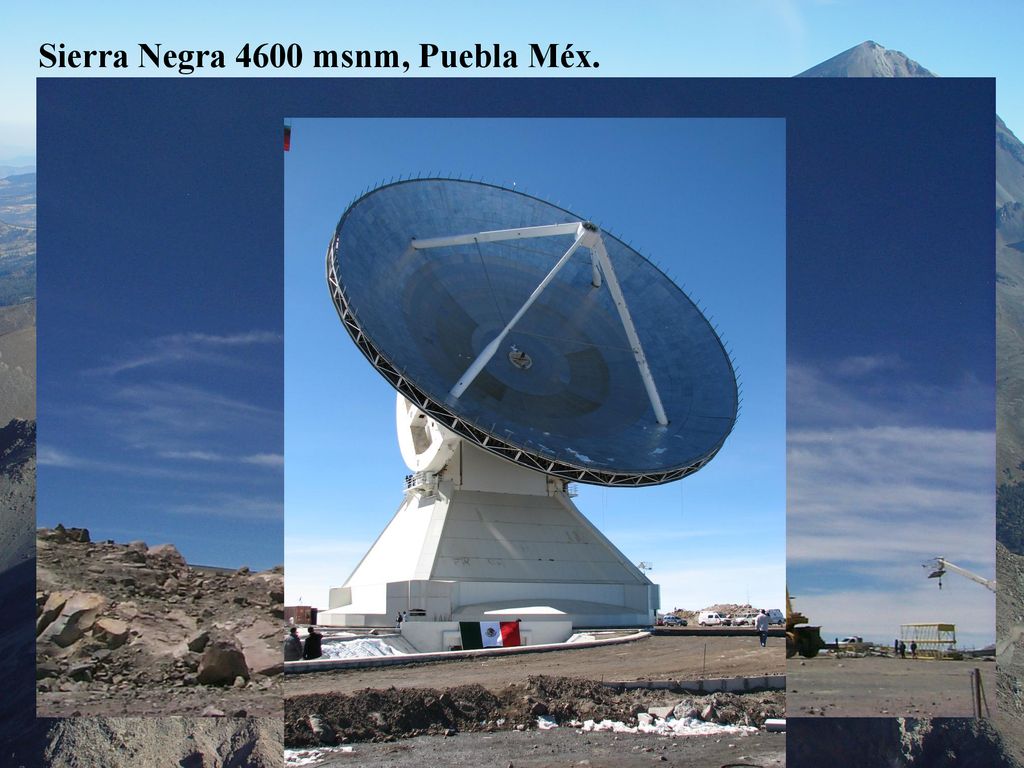

3 Sierra Negra 4600 msnm, Puebla Méx.

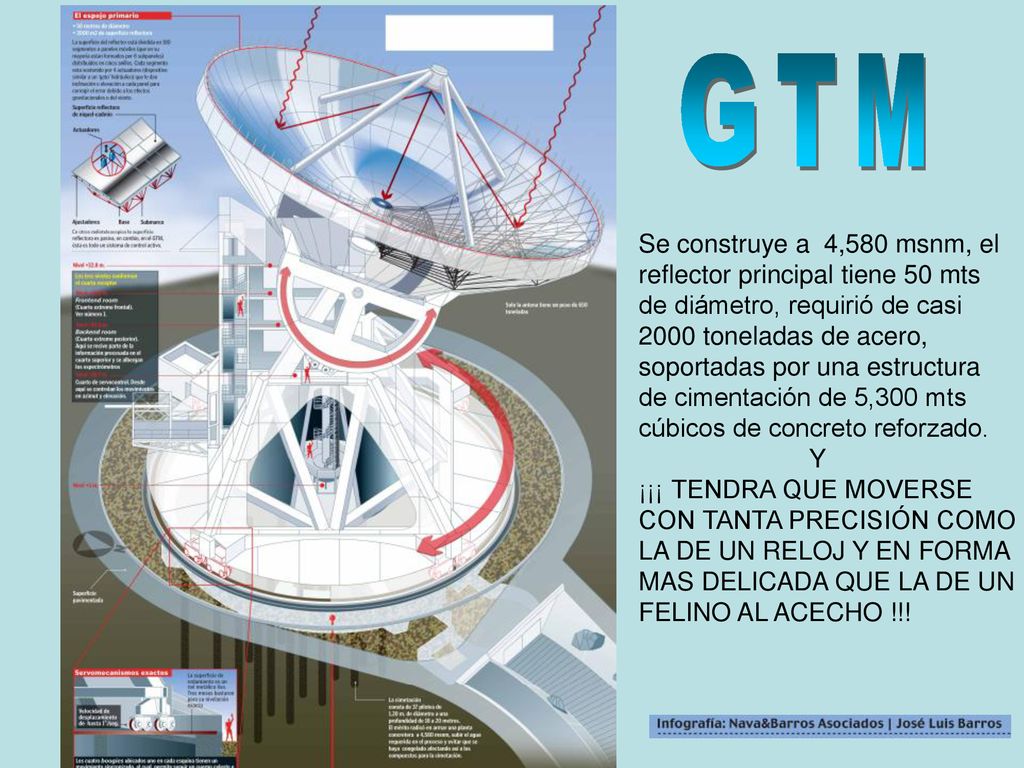

4 G T M Se construye a 4,580 msnm, el reflector principal tiene 50 mts
de diámetro, requirió de casi 2000 toneladas de acero, soportadas por una estructura de cimentación de 5,300 mts cúbicos de concreto reforzado. Y ¡¡¡ TENDRA QUE MOVERSE CON TANTA PRECISIÓN COMO LA DE UN RELOJ Y EN FORMA MAS DELICADA QUE LA DE UN FELINO AL ACECHO !!!

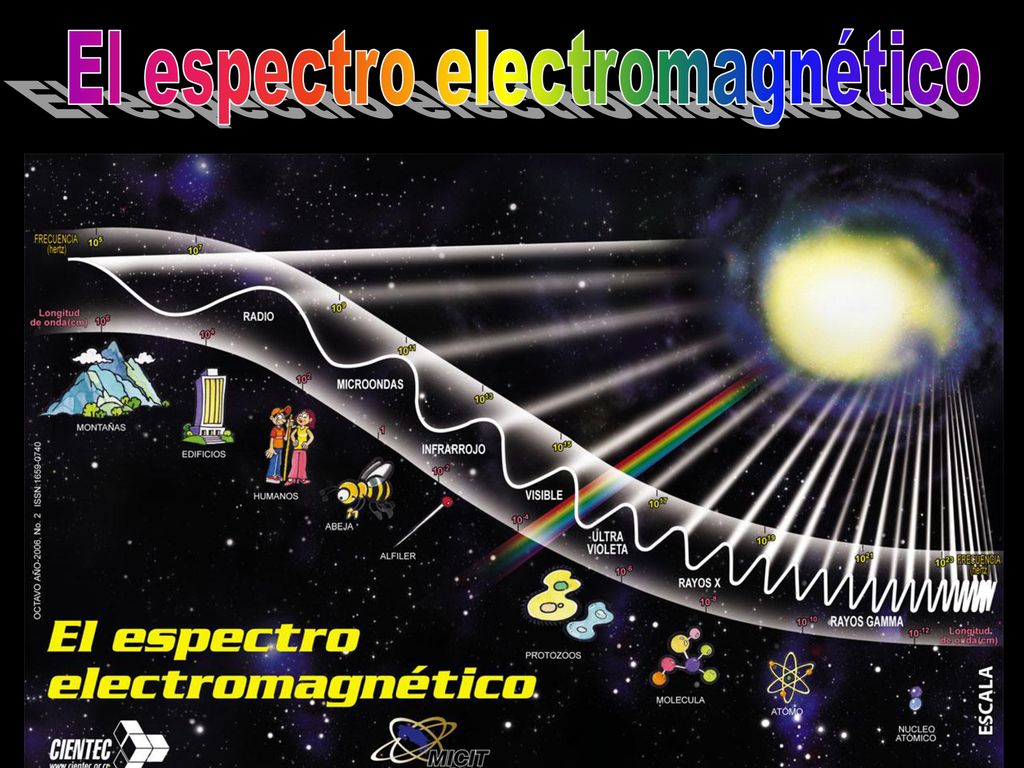

5 El espectro electromagnético

6 ¿Como podemos dirigir la luz y las otras ondas electromagnéticas?
Con lentes y con espejos

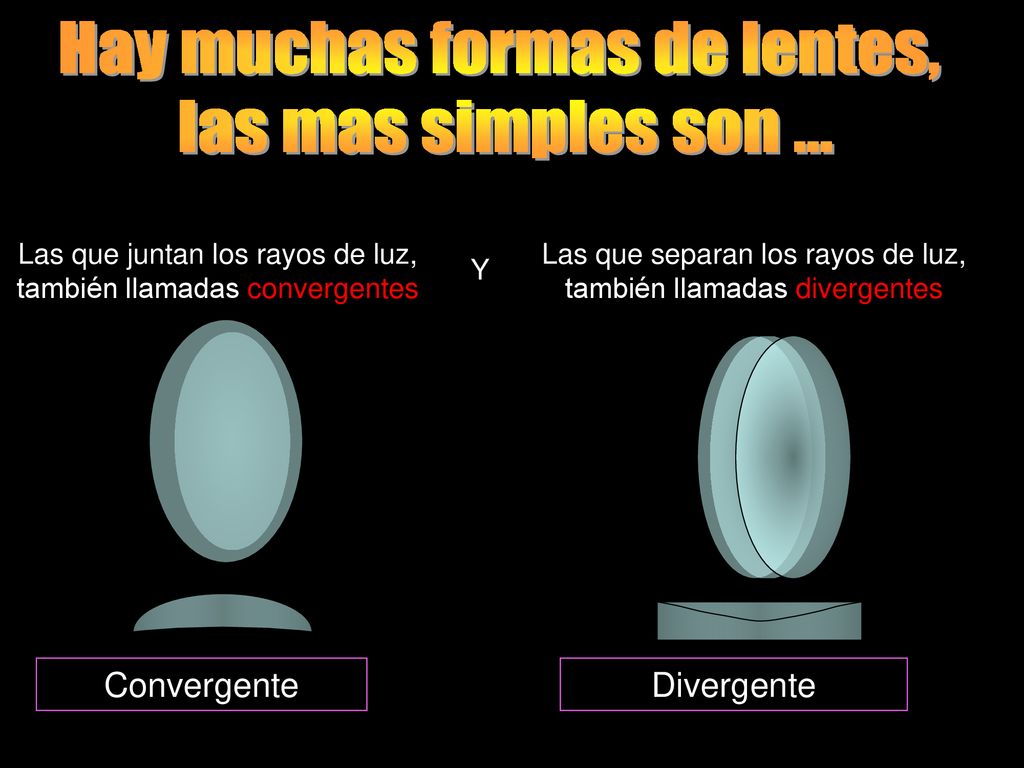

7 Hay muchas formas de lentes, las mas simples son ...
Las que juntan los rayos de luz, también llamadas convergentes Las que separan los rayos de luz, también llamadas divergentes Y Convergente Divergente

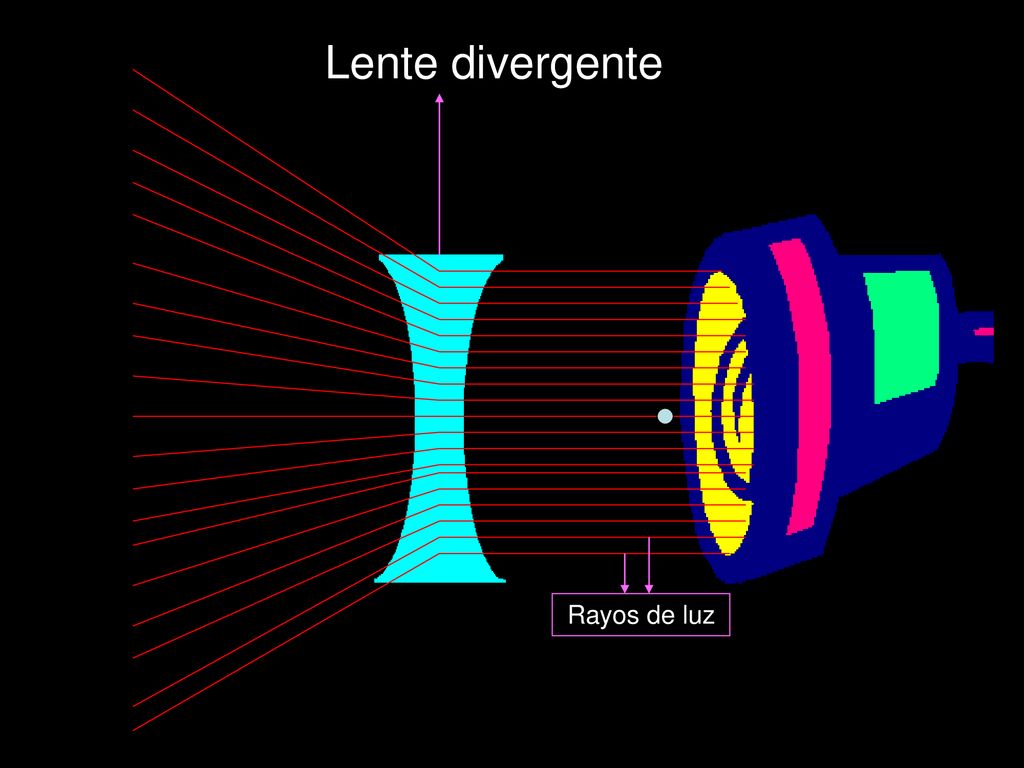

8 Lente divergente Rayos de luz

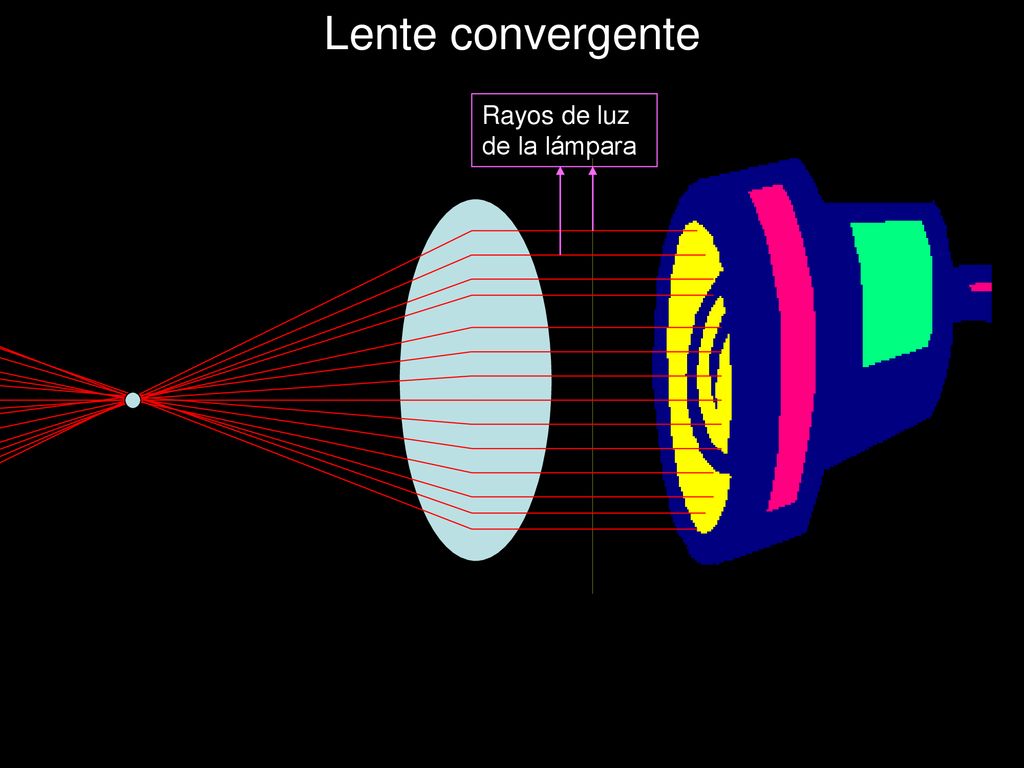

9 Lente convergente Rayos de luz de la lámpara

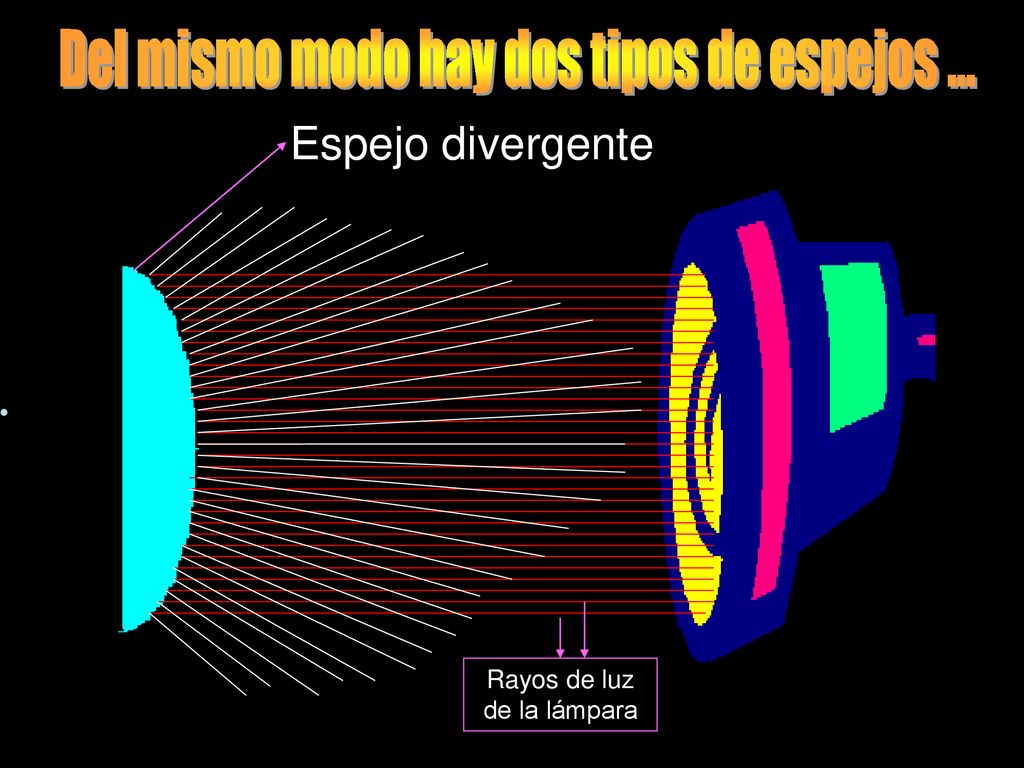

10 Del mismo modo hay dos tipos de espejos ...
Espejo divergente Rayos de luz de la lámpara

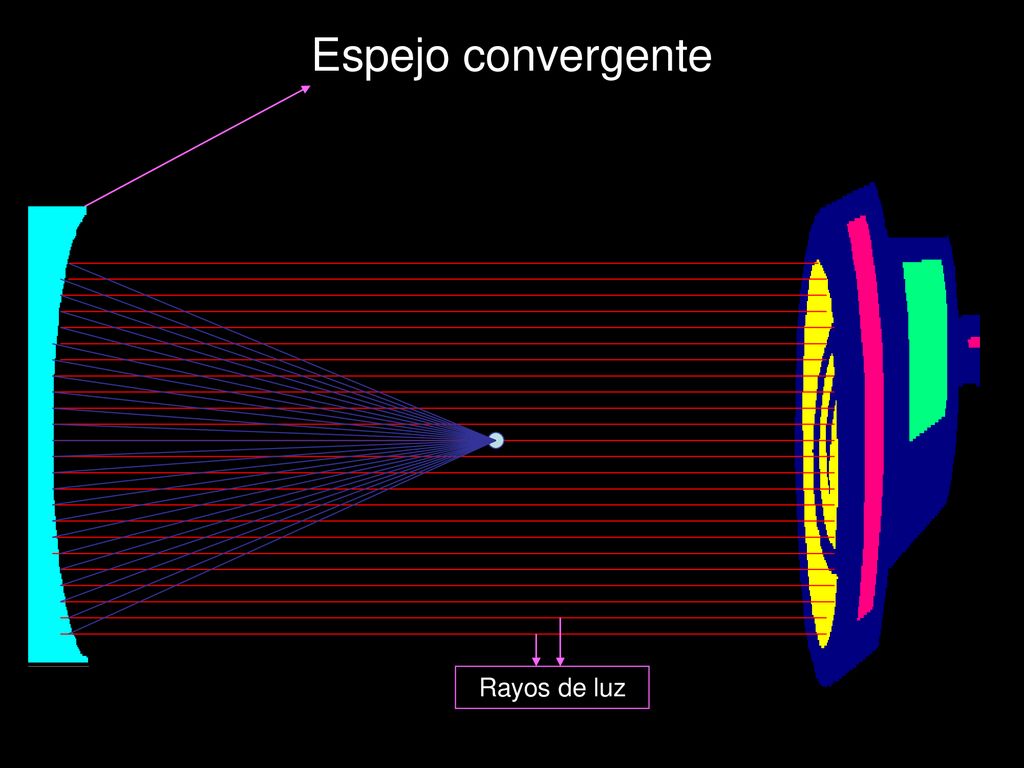

11 Espejo convergente Rayos de luz

12 para armar un telescopio ?
¿Con eso es suficiente para armar un telescopio ? SI, pues solo hay que tener las distancias focales de las lentes o espejos y una estructura rígida en donde montarlas a las distancias especificadas.

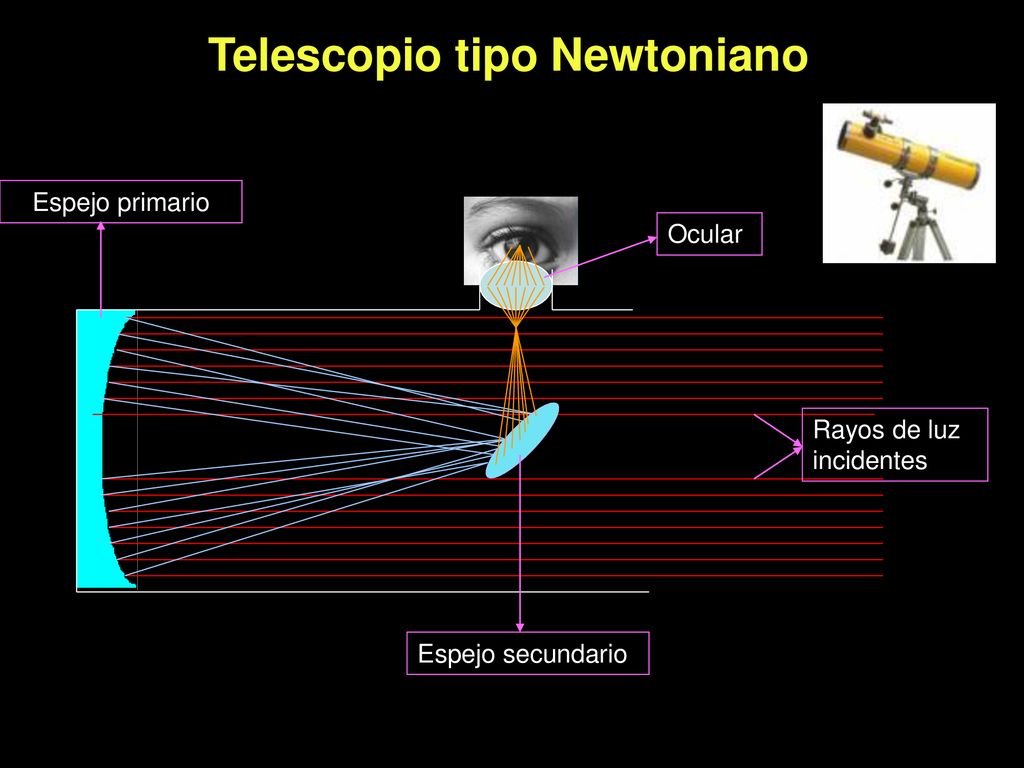

13 Telescopio tipo Newtoniano
Espejo primario Ocular Rayos de luz incidentes Espejo secundario

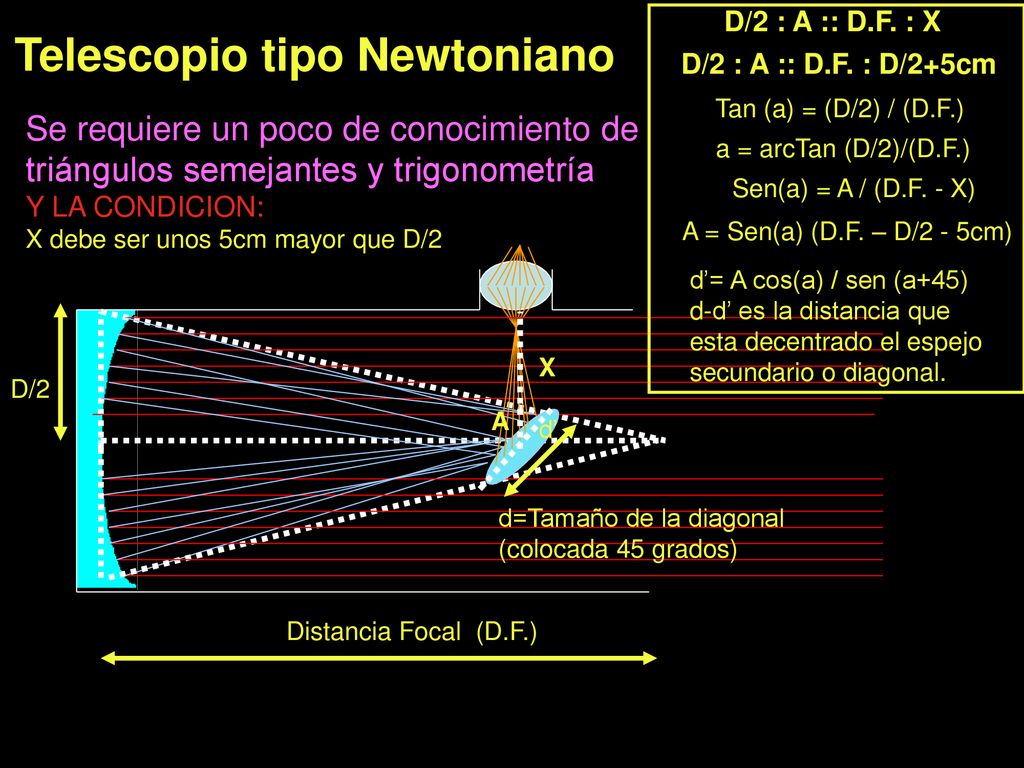

14 Telescopio tipo Newtoniano
D/2 : A :: D.F. : X Telescopio tipo Newtoniano D/2 : A :: D.F. : D/2+5cm Tan (a) = (D/2) / (D.F.) Se requiere un poco de conocimiento de triángulos semejantes y trigonometría Y LA CONDICION: X debe ser unos 5cm mayor que D/2 a = arcTan (D/2)/(D.F.) Sen(a) = A / (D.F. - X) A= A = Sen(a) (D.F. – D/2 - 5cm) d’= A cos(a) / sen (a+45) d-d’ es la distancia que esta decentrado el espejo secundario o diagonal. X D/2 A d’ d=Tamaño de la diagonal (colocada 45 grados) Distancia Focal (D.F.)

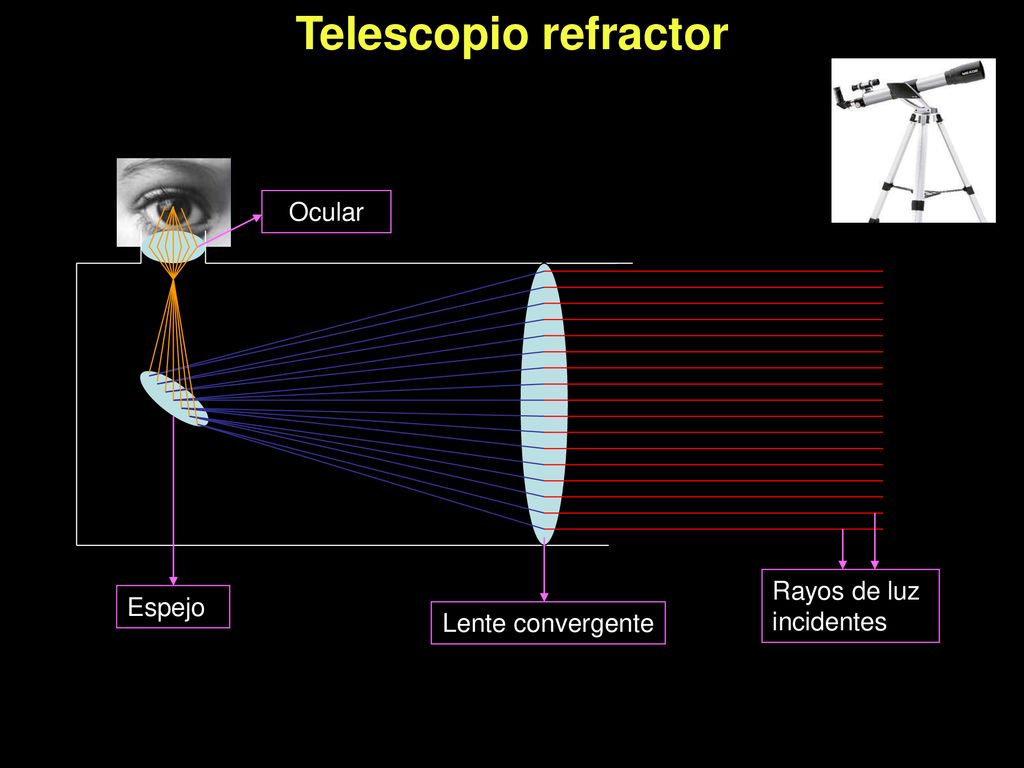

15 Telescopio refractor Ocular Rayos de luz incidentes Espejo
Lente convergente

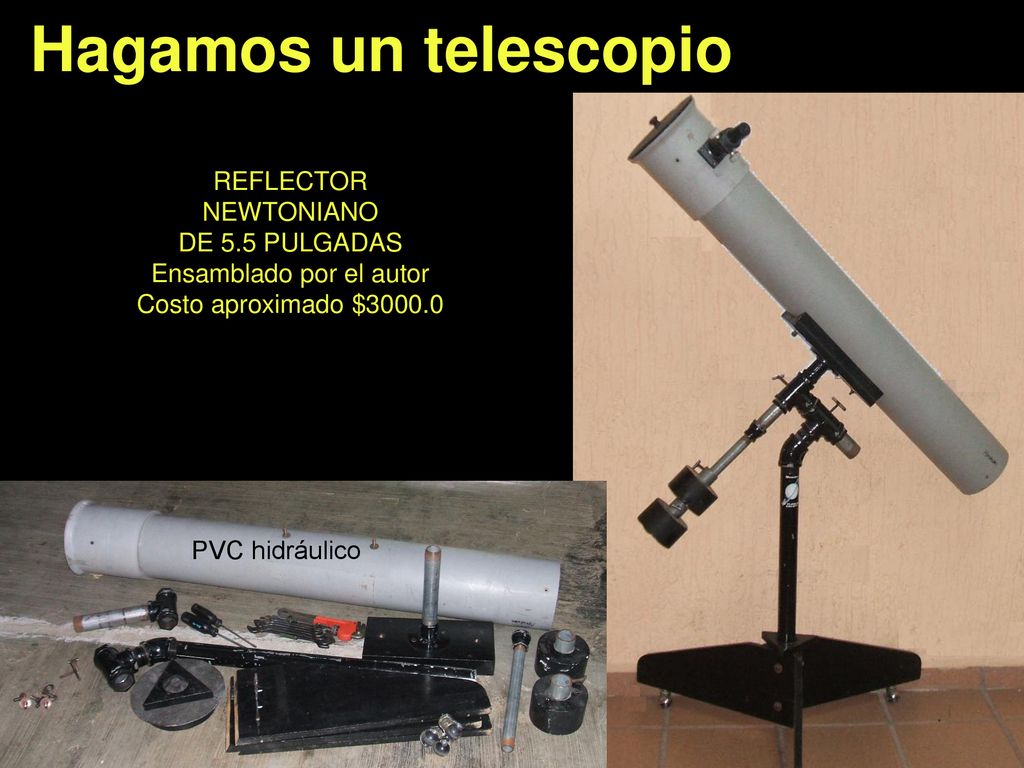

16 Ensamblado por el autor
Hagamos un telescopio REFLECTOR NEWTONIANO DE 5.5 PULGADAS Ensamblado por el autor Costo aproximado $3000.0 PVC hidráulico

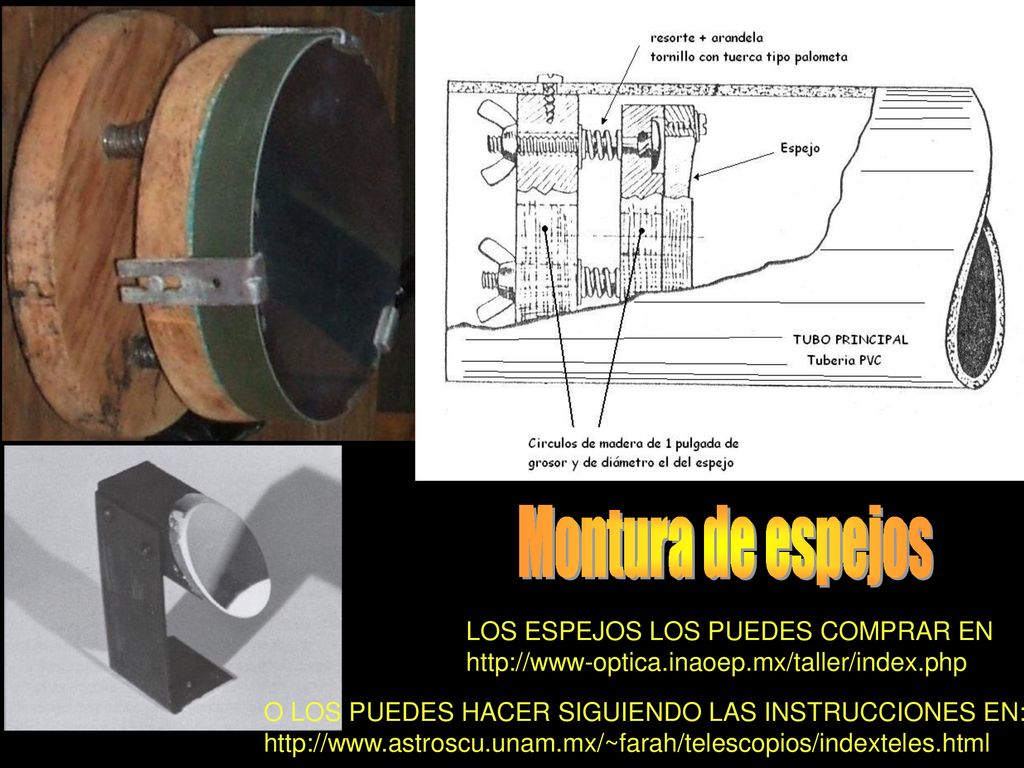

17 Montura de espejos LOS ESPEJOS LOS PUEDES COMPRAR EN
O LOS PUEDES HACER SIGUIENDO LAS INSTRUCCIONES EN:

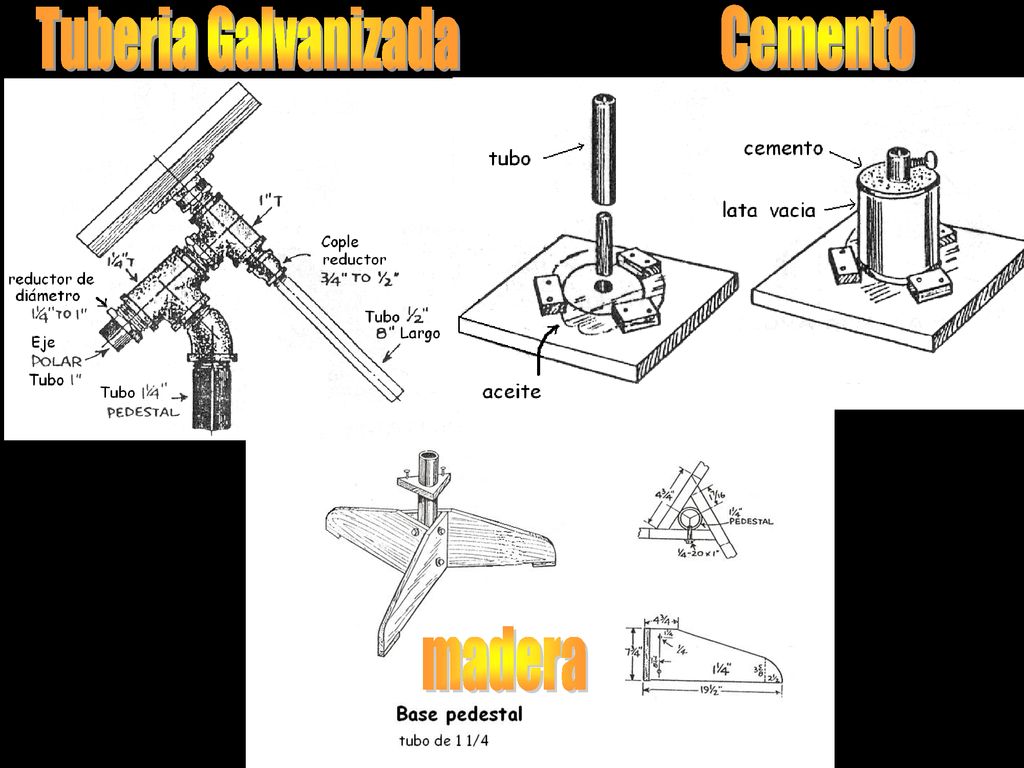

18 Tuberia Galvanizada Cemento madera

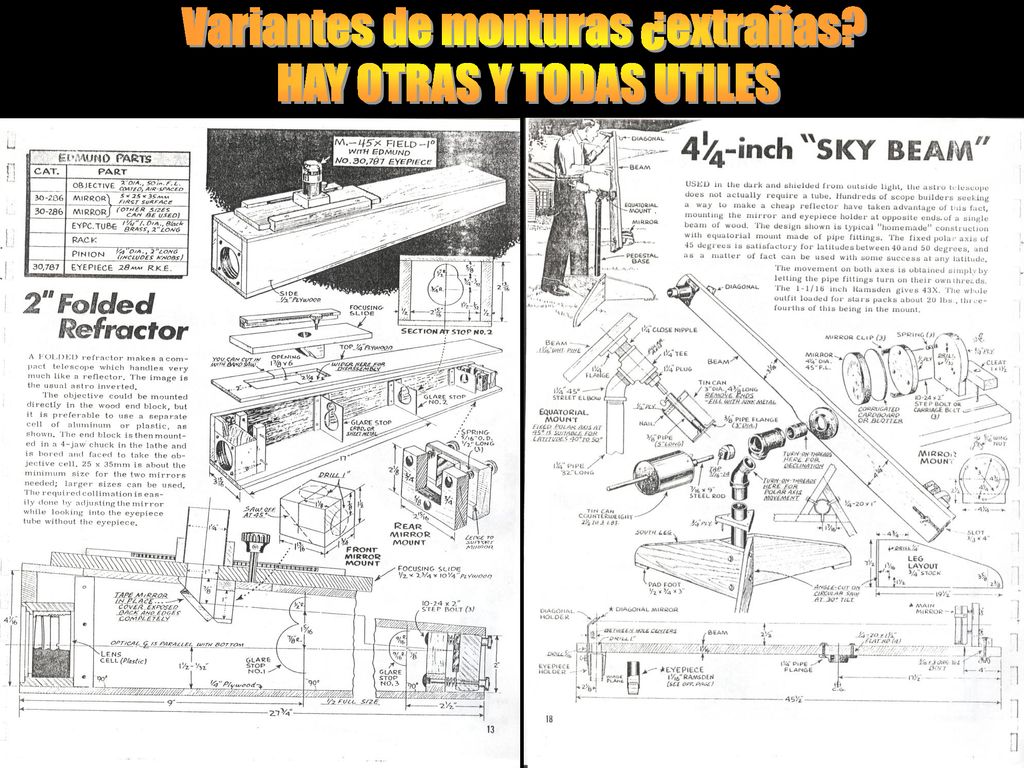

19 Variantes de monturas ¿extrañas? HAY OTRAS Y TODAS UTILES

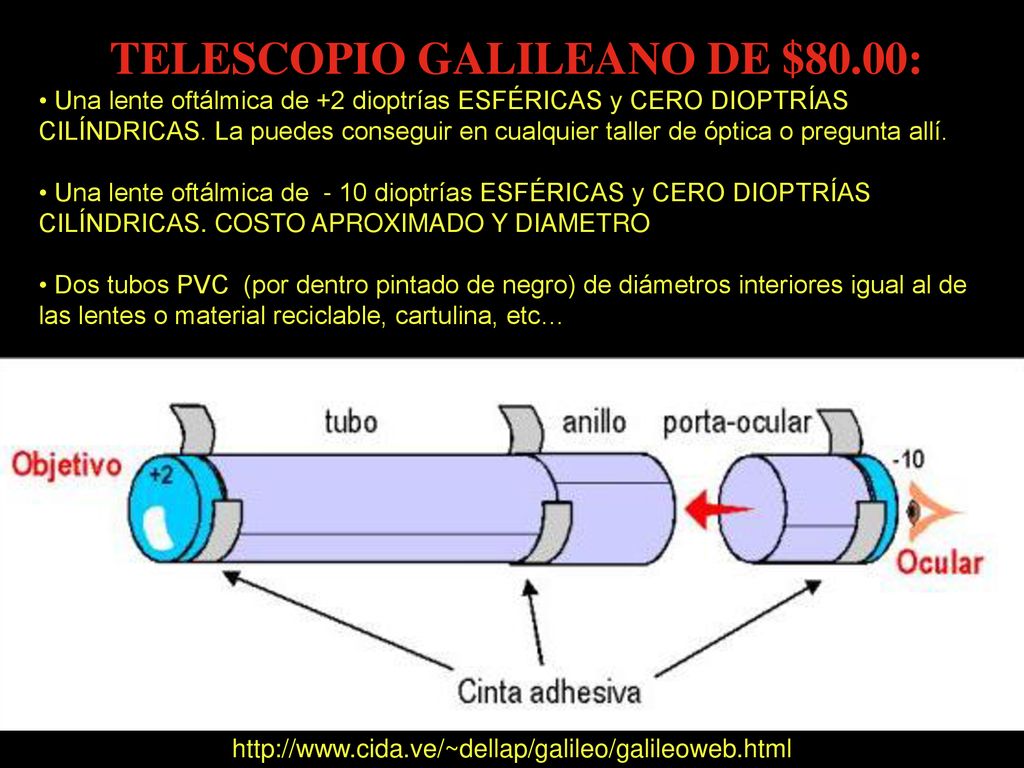

20 TELESCOPIO GALILEANO DE $80.00:
Una lente oftálmica de +2 dioptrías ESFÉRICAS y CERO DIOPTRÍAS CILÍNDRICAS. La puedes conseguir en cualquier taller de óptica o pregunta allí. Una lente oftálmica de dioptrías ESFÉRICAS y CERO DIOPTRÍAS CILÍNDRICAS. COSTO APROXIMADO Y DIAMETRO Dos tubos PVC (por dentro pintado de negro) de diámetros interiores igual al de las lentes o material reciclable, cartulina, etc…

21 PREGUNTAS Y COMENTARIOS A:
Abraham Luna (INAOE, México)
