SISTEMAS DE COMUNICACIONES OPTICAS
2
TELEFONIA Dr. Augusto Arce Medina
4

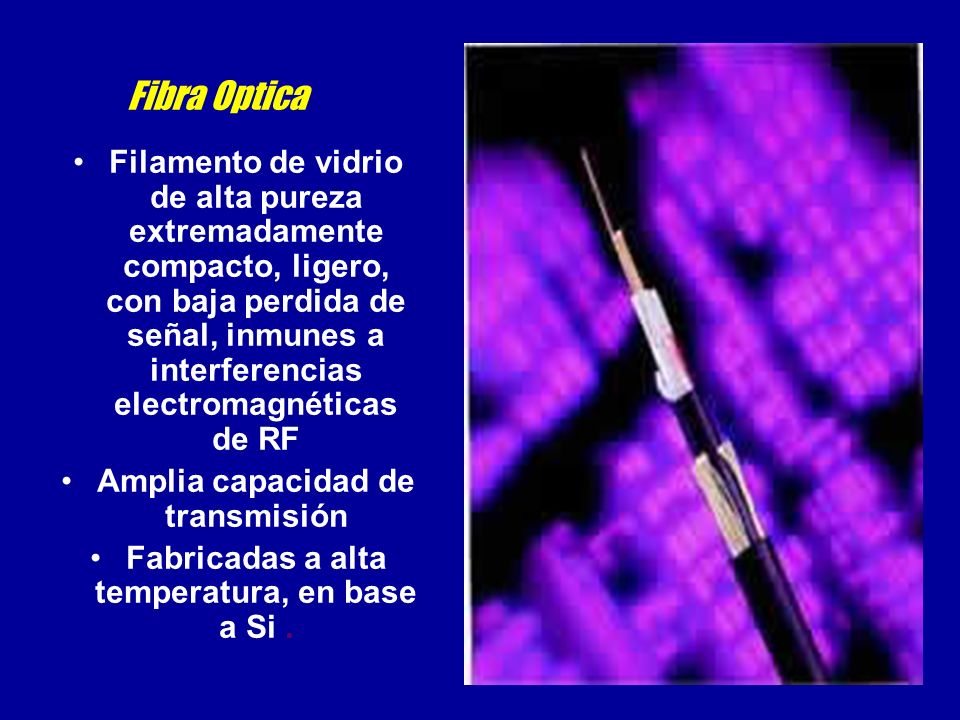

Fibra Optica Filamento de vidrio de alta pureza extremadamente compacto, ligero, con baja perdida de señal, inmunes a interferencias electromagnéticas de RF Amplia capacidad de transmisión Fabricadas a alta temperatura, en base a Si.
5

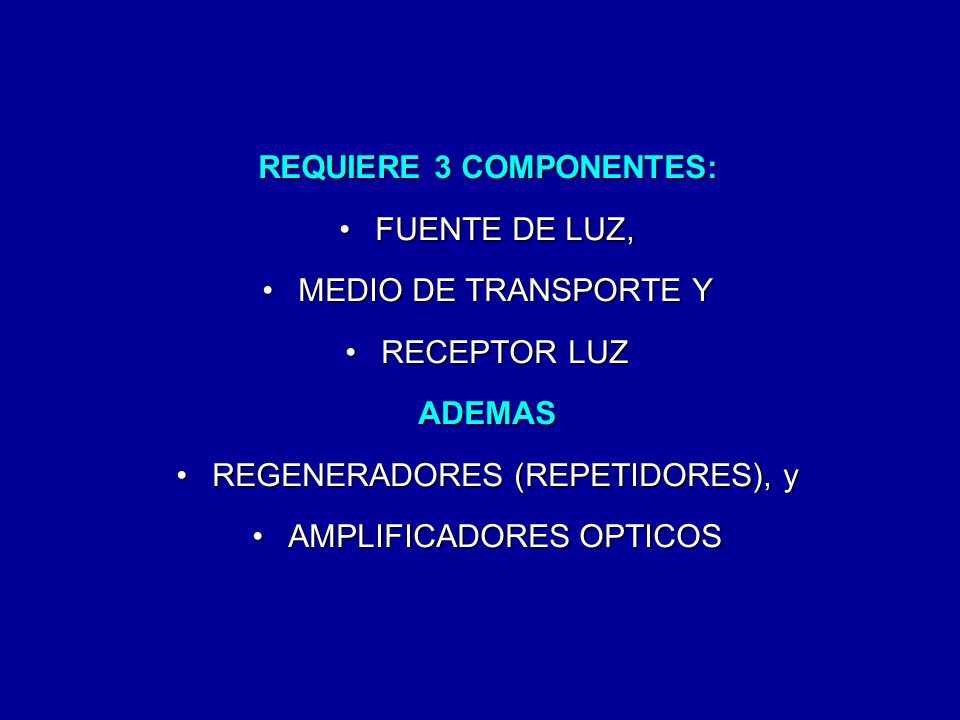

REQUIERE 3 COMPONENTES: FUENTE DE LUZ,FUENTE DE LUZ, MEDIO DE TRANSPORTE YMEDIO DE TRANSPORTE Y RECEPTOR LUZRECEPTOR LUZADEMAS REGENERADORES (REPETIDORES), yREGENERADORES (REPETIDORES), y AMPLIFICADORES OPTICOSAMPLIFICADORES OPTICOS
6

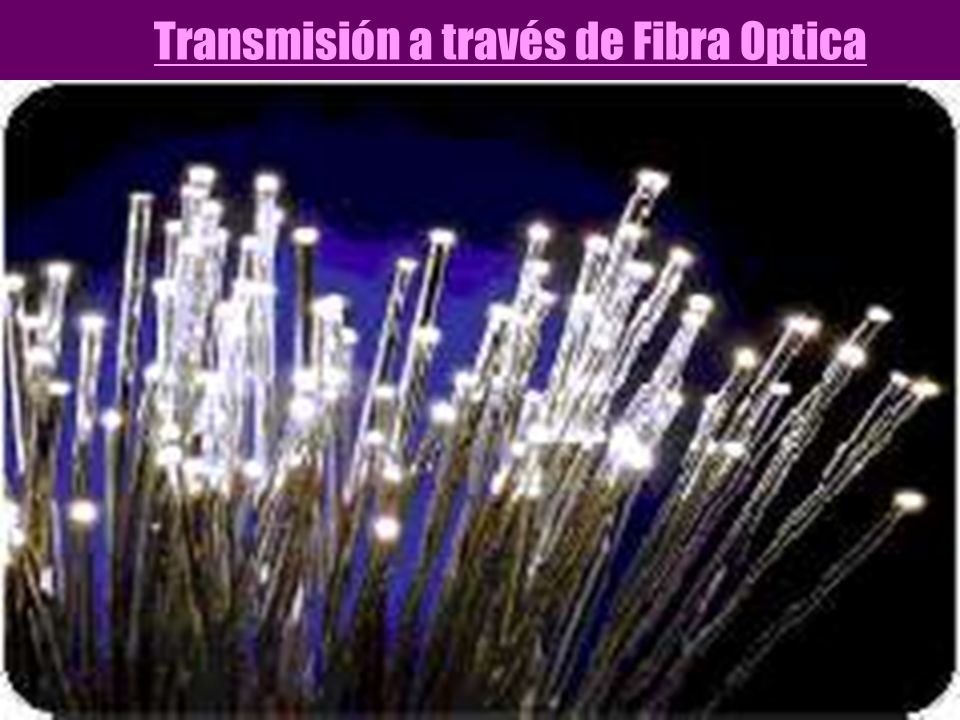

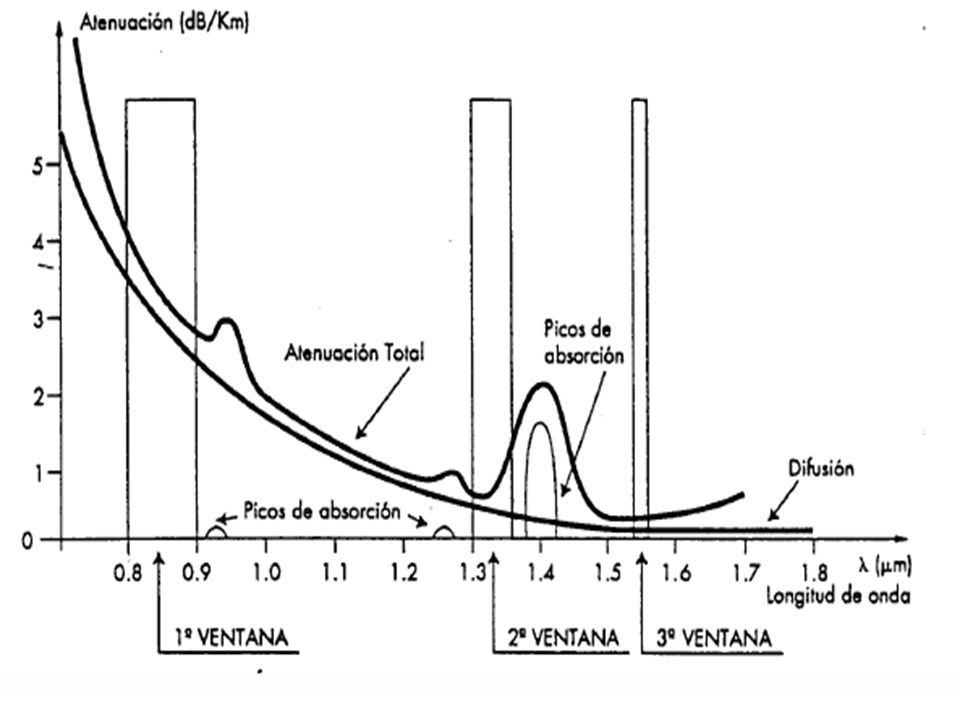

Transmisión a través de Fibra Optica
7

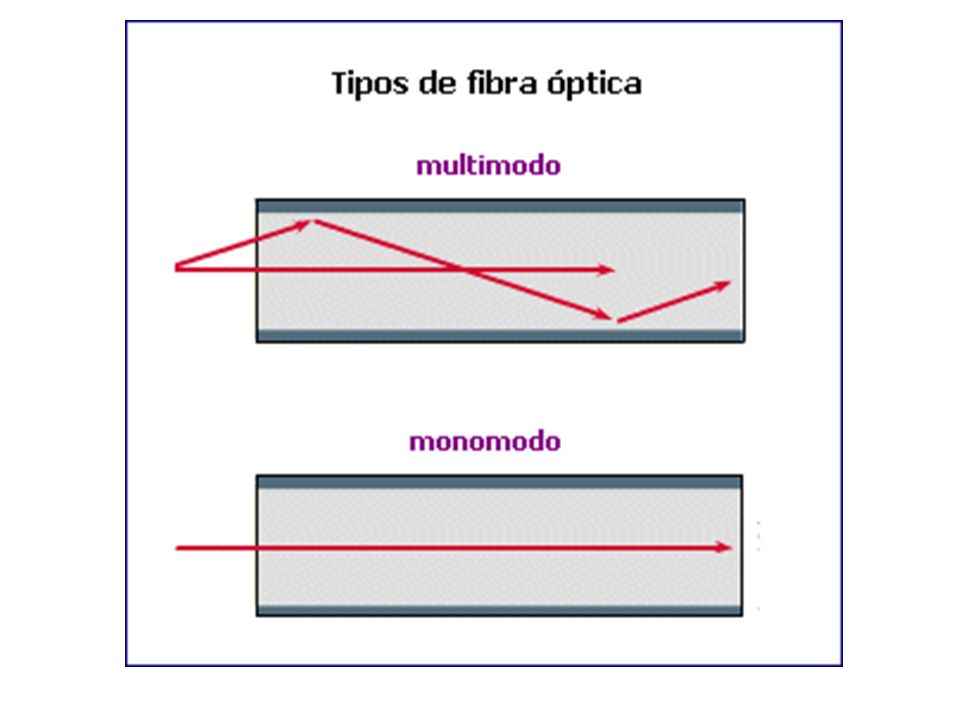

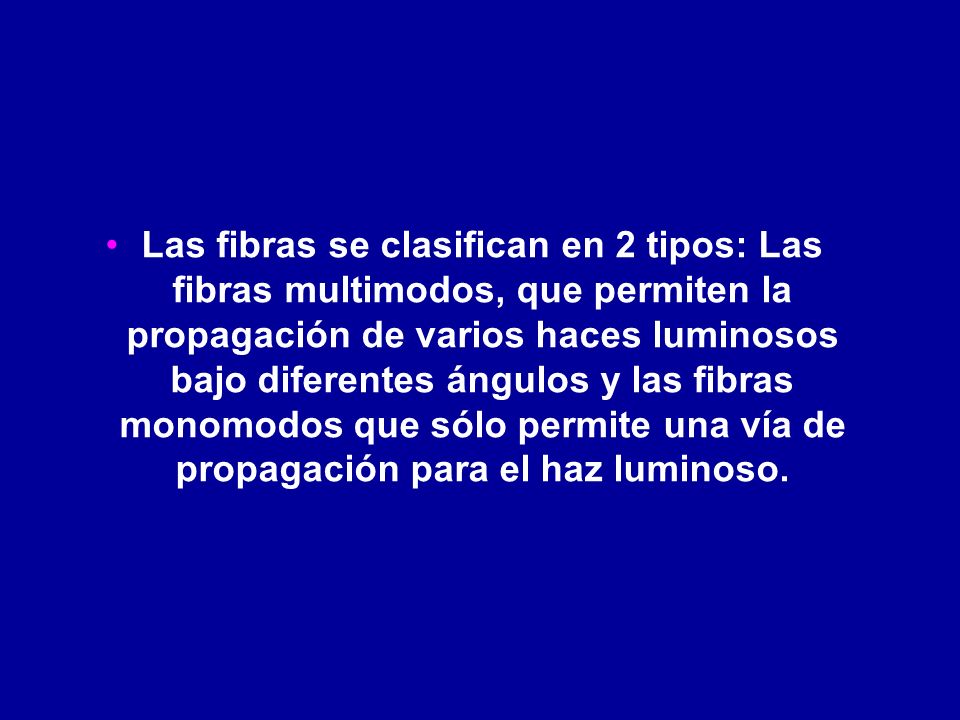

Las fibras se clasifican en 2 tipos: Las fibras multimodos, que permiten la propagación de varios haces luminosos bajo diferentes ángulos y las fibras monomodos que sólo permite una vía de propagación para el haz luminoso.
9

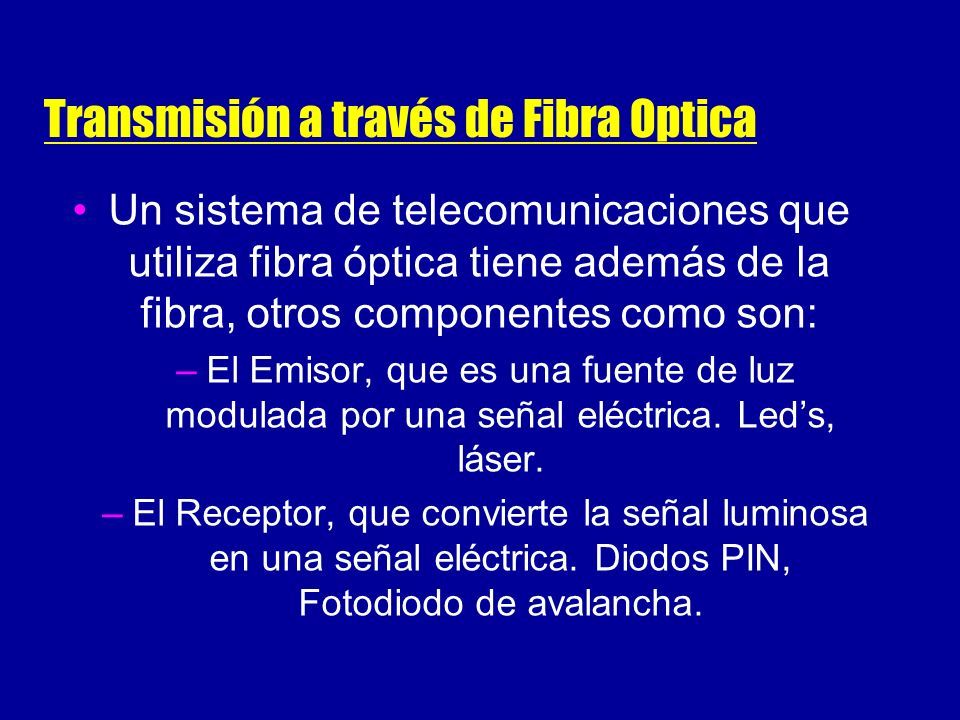

Transmisión a través de Fibra Optica Un sistema de telecomunicaciones que utiliza fibra óptica tiene además de la fibra, otros componentes como son: –El Emisor, que es una fuente de luz modulada por una señal eléctrica. Led’s, láser. –El Receptor, que convierte la señal luminosa en una señal eléctrica. Diodos PIN, Fotodiodo de avalancha.
11

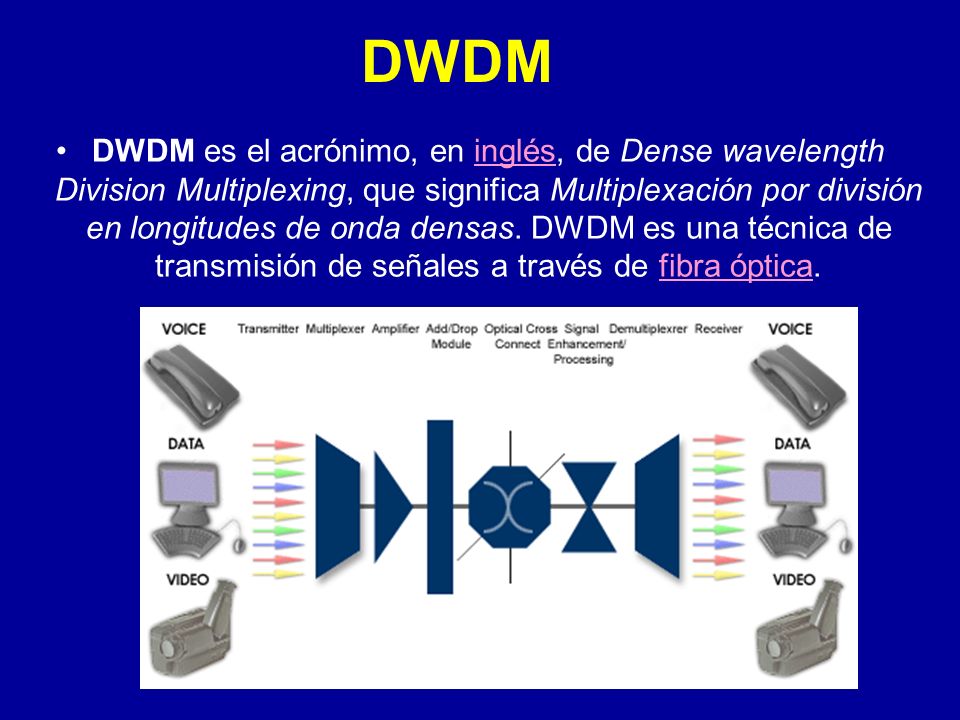

DWDM DWDM es el acrónimo, en inglés, de Dense wavelength Division Multiplexing, que significa Multiplexación por división en longitudes de onda densas. DWDM es una técnica de transmisión de señales a través de fibra óptica.inglésfibra óptica
12

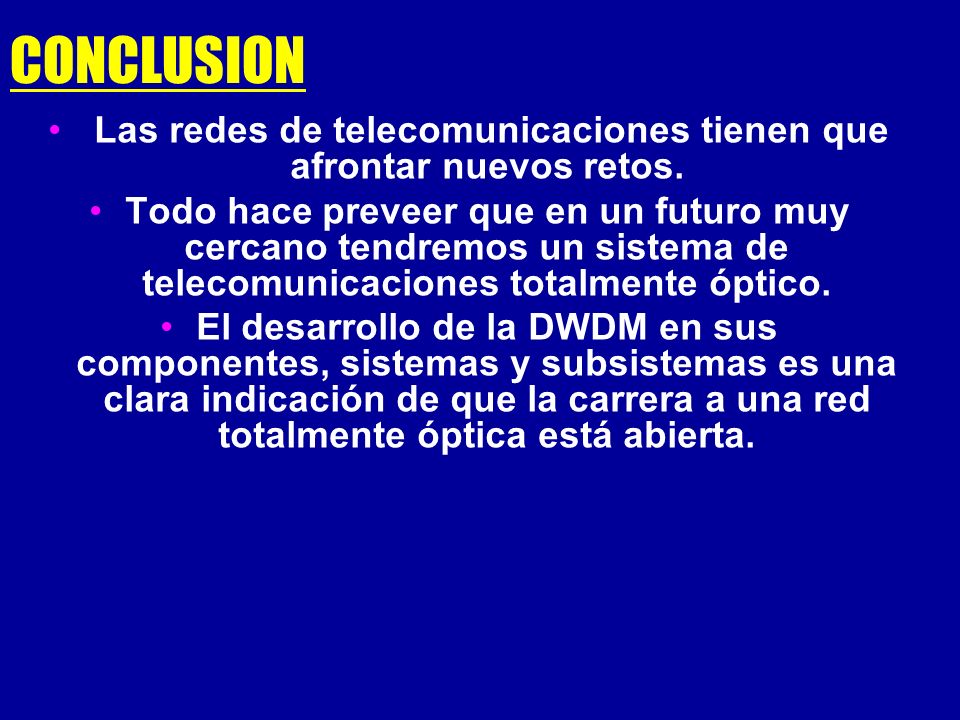

CONCLUSION Las redes de telecomunicaciones tienen que afrontar nuevos retos. Todo hace preveer que en un futuro muy cercano tendremos un sistema de telecomunicaciones totalmente óptico. El desarrollo de la DWDM en sus componentes, sistemas y subsistemas es una clara indicación de que la carrera a una red totalmente óptica está abierta.
14

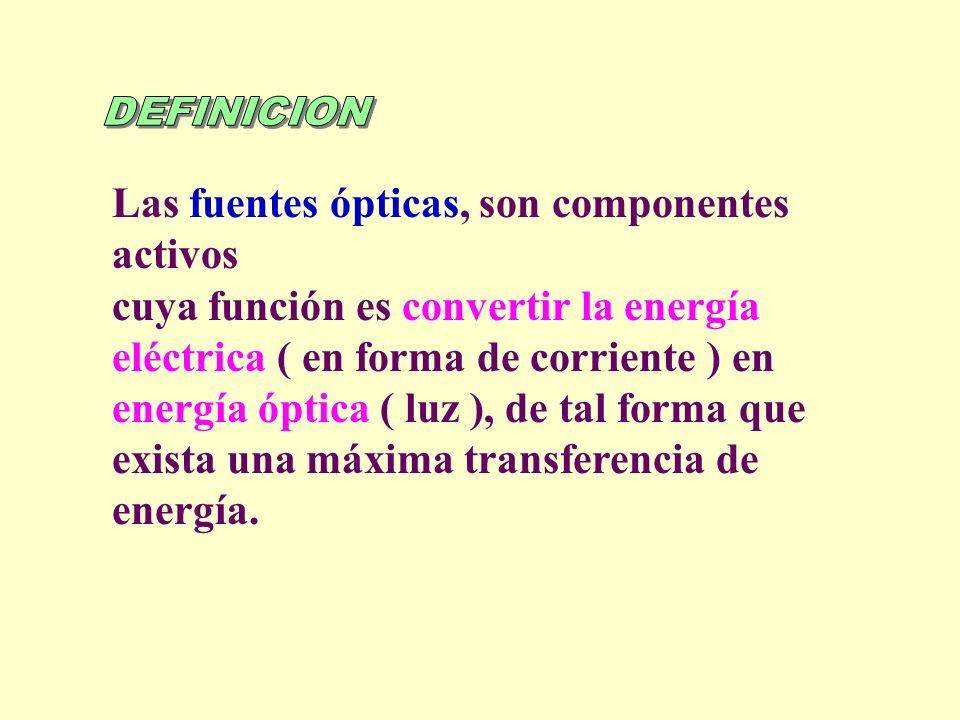

Las fuentes ópticas, son componentes activos cuya función es convertir la energía eléctrica ( en forma de corriente ) en energía óptica ( luz ), de tal forma que exista una máxima transferencia de energía.
15

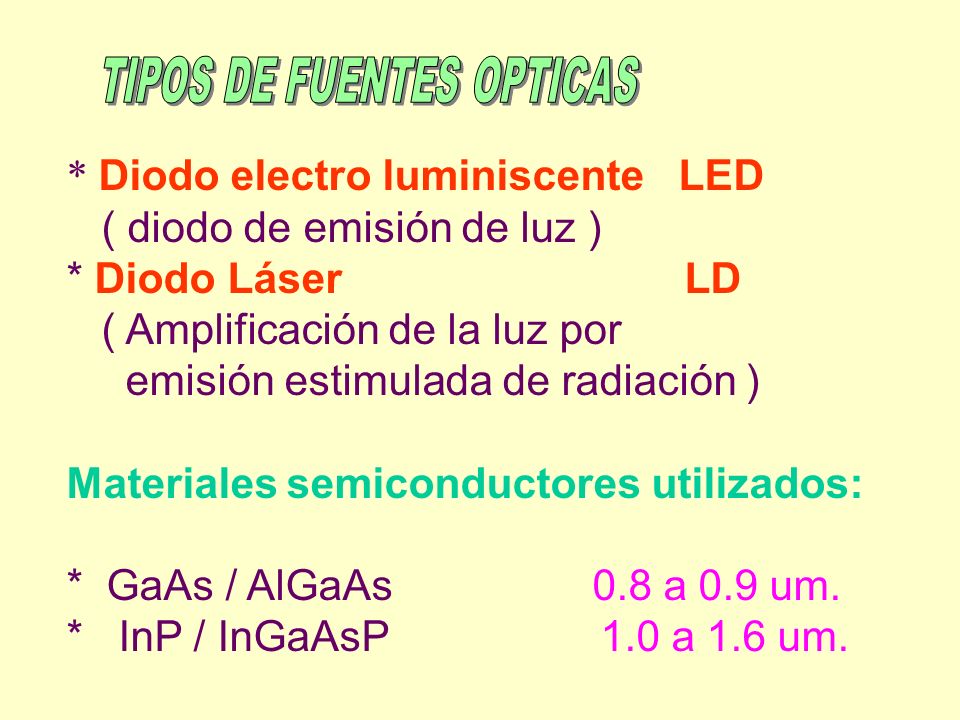

* Diodo electro luminiscente LED ( diodo de emisión de luz ) * Diodo Láser LD ( Amplificación de la luz por emisión estimulada de radiación ) Materiales semiconductores utilizados: * GaAs / AlGaAs 0.8 a 0.9 um. * InP / InGaAsP 1.0 a 1.6 um.
16

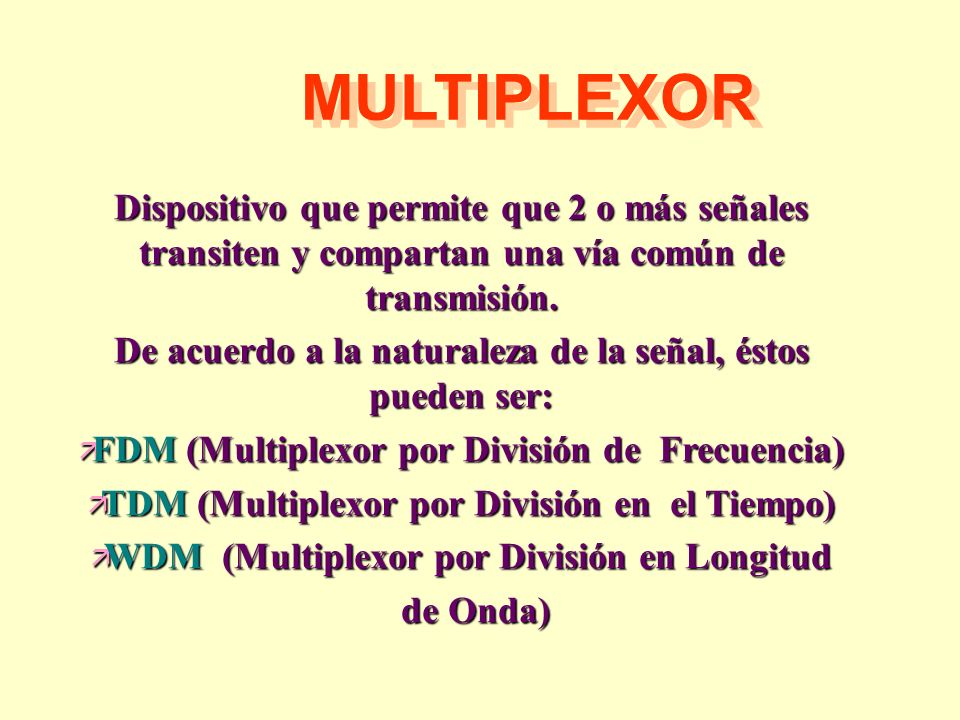

MULTIPLEXOR Dispositivo que permite que 2 o más señales transiten y compartan una vía común de transmisión. De acuerdo a la naturaleza de la señal, éstos pueden ser: ä FDM (Multiplexor por División de Frecuencia) ä TDM (Multiplexor por División en el Tiempo) ä WDM (Multiplexor por División en Longitud de Onda) de Onda)
17

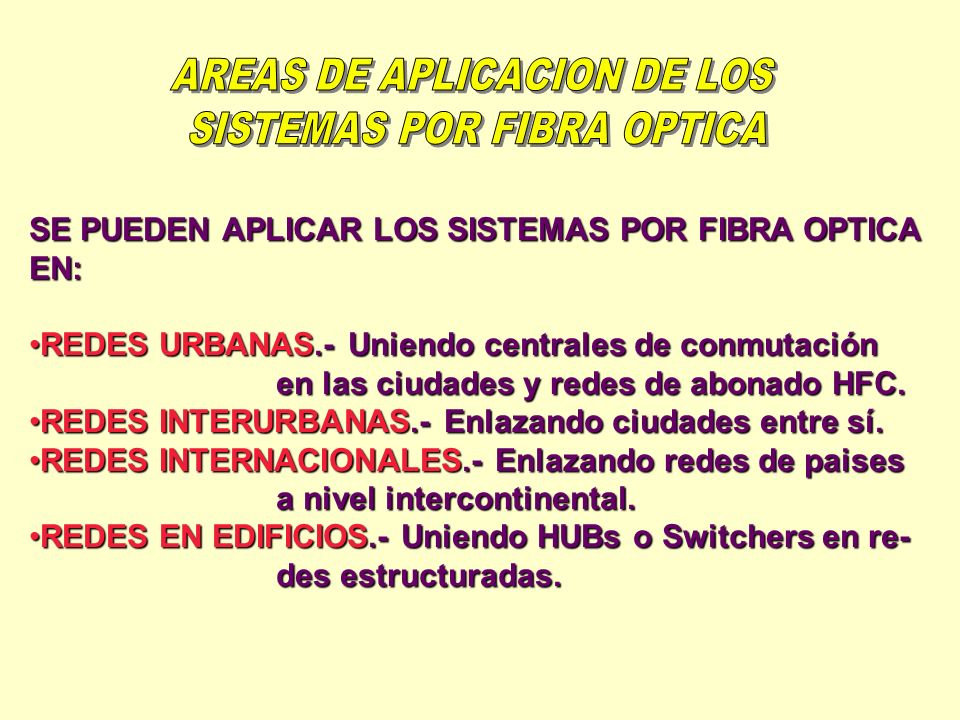

SE PUEDEN APLICAR LOS SISTEMAS POR FIBRA OPTICA EN: REDES URBANAS.- Uniendo centrales de conmutaciónREDES URBANAS.- Uniendo centrales de conmutación en las ciudades y redes de abonado HFC. en las ciudades y redes de abonado HFC. REDES INTERURBANAS.- Enlazando ciudades entre sí.REDES INTERURBANAS.- Enlazando ciudades entre sí. REDES INTERNACIONALES.- Enlazando redes de paisesREDES INTERNACIONALES.- Enlazando redes de paises a nivel intercontinental. a nivel intercontinental. REDES EN EDIFICIOS.- Uniendo HUBs o Switchers en re-REDES EN EDIFICIOS.- Uniendo HUBs o Switchers en re- des estructuradas. des estructuradas.
18

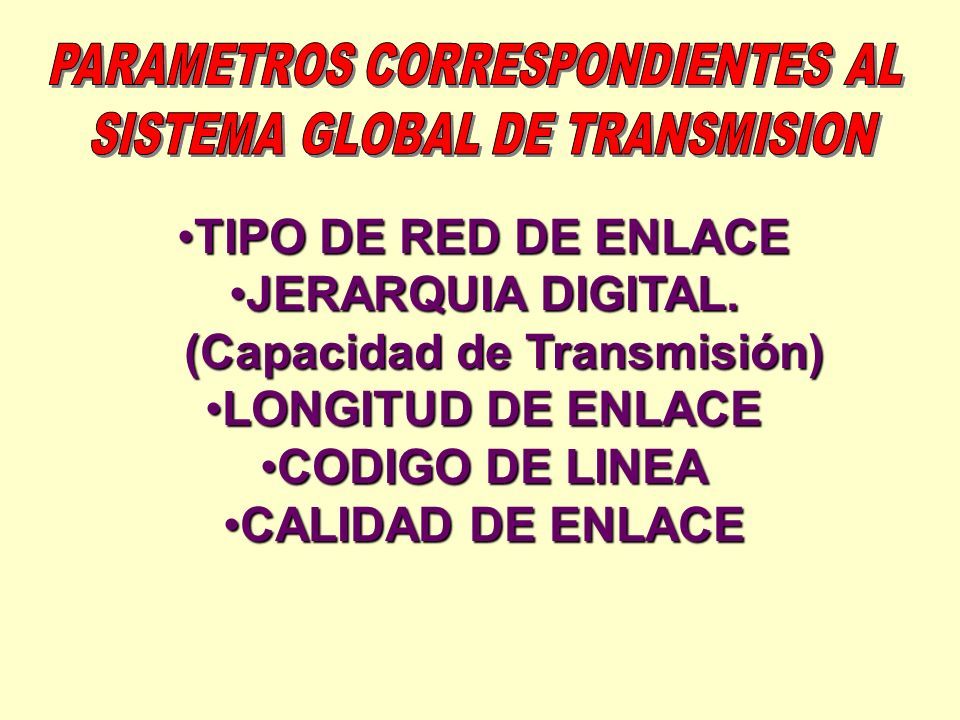

TIPO DE RED DE ENLACETIPO DE RED DE ENLACE JERARQUIA DIGITAL.JERARQUIA DIGITAL. (Capacidad de Transmisión) (Capacidad de Transmisión) LONGITUD DE ENLACELONGITUD DE ENLACE CODIGO DE LINEACODIGO DE LINEA CALIDAD DE ENLACECALIDAD DE ENLACE
19
REDES OPTICAS DE ABONADO
21

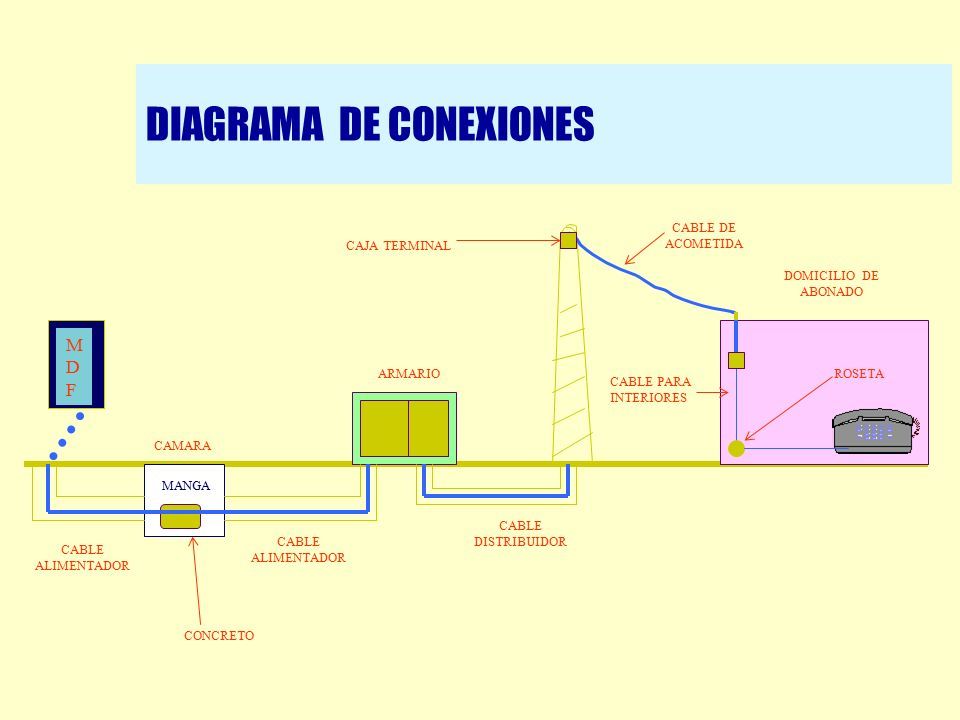

DIAGRAMA DE CONEXIONES MDFMDF CAJA TERMINAL CAMARA ARMARIO CABLE DISTRIBUIDOR CABLE ALIMENTADOR CONCRETO CABLE ALIMENTADOR MANGA CABLE DE ACOMETIDA DOMICILIO DE ABONADO ROSETA CABLE PARA INTERIORES
22

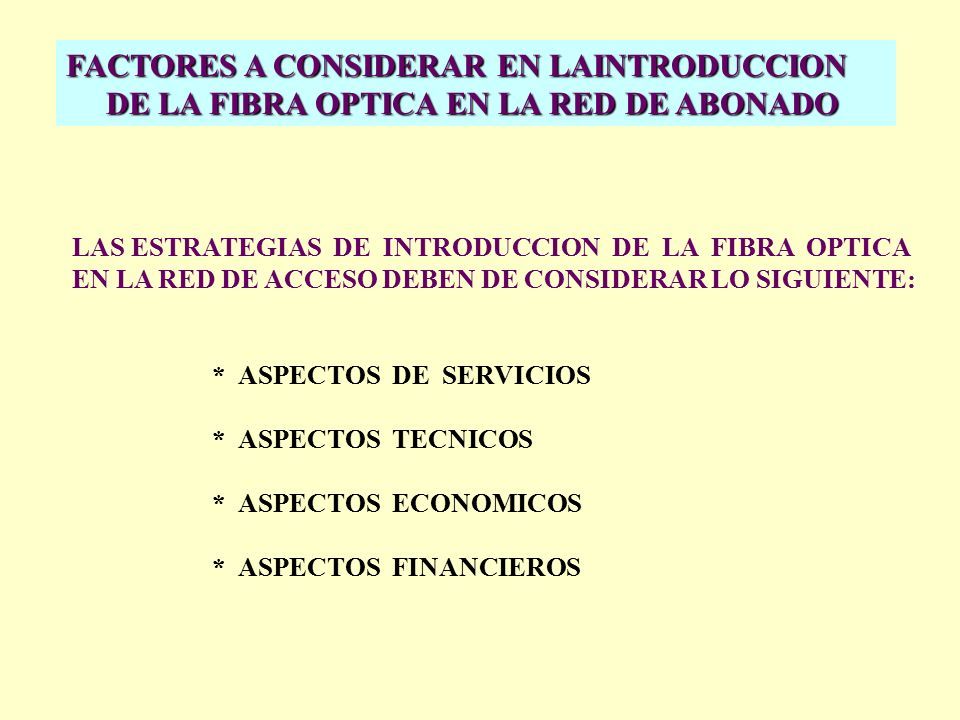

FACTORES A CONSIDERAR EN LAINTRODUCCION DE LA FIBRA OPTICA EN LA RED DE ABONADO DE LA FIBRA OPTICA EN LA RED DE ABONADO LAS ESTRATEGIAS DE INTRODUCCION DE LA FIBRA OPTICA EN LA RED DE ACCESO DEBEN DE CONSIDERAR LO SIGUIENTE: * ASPECTOS DE SERVICIOS * ASPECTOS TECNICOS * ASPECTOS ECONOMICOS * ASPECTOS FINANCIEROS
24

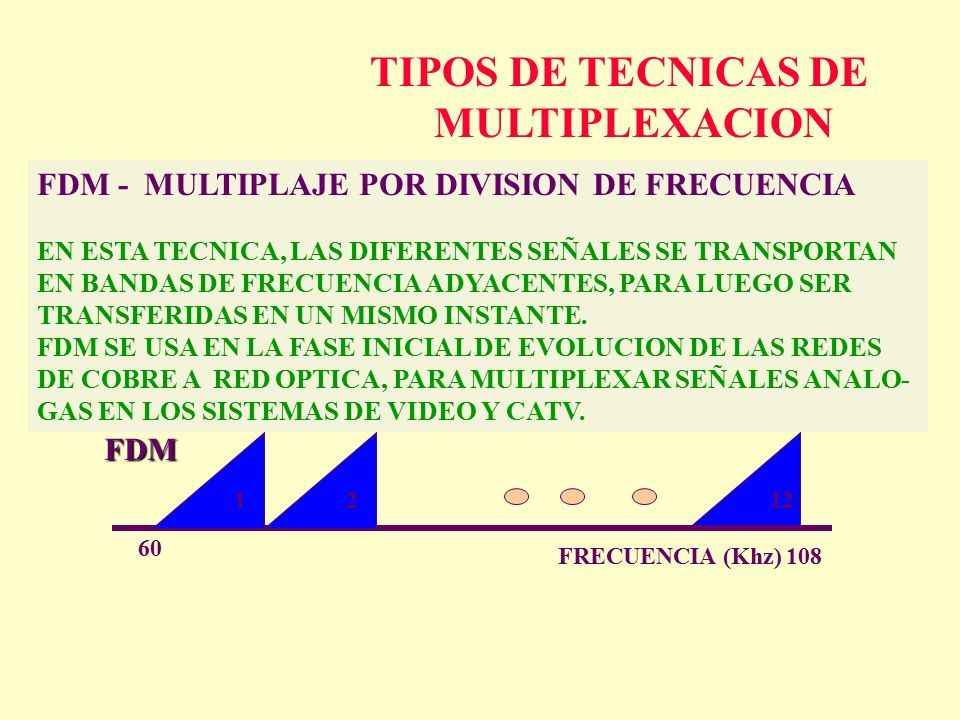

TIPOS DE TECNICAS DE MULTIPLEXACION FDM - MULTIPLAJE POR DIVISION DE FRECUENCIA EN ESTA TECNICA, LAS DIFERENTES SEÑALES SE TRANSPORTAN EN BANDAS DE FRECUENCIA ADYACENTES, PARA LUEGO SER TRANSFERIDAS EN UN MISMO INSTANTE. FDM SE USA EN LA FASE INICIAL DE EVOLUCION DE LAS REDES DE COBRE A RED OPTICA, PARA MULTIPLEXAR SEÑALES ANALO- GAS EN LOS SISTEMAS DE VIDEO Y CATV. FDM 1212 60 108FRECUENCIA (Khz)
25

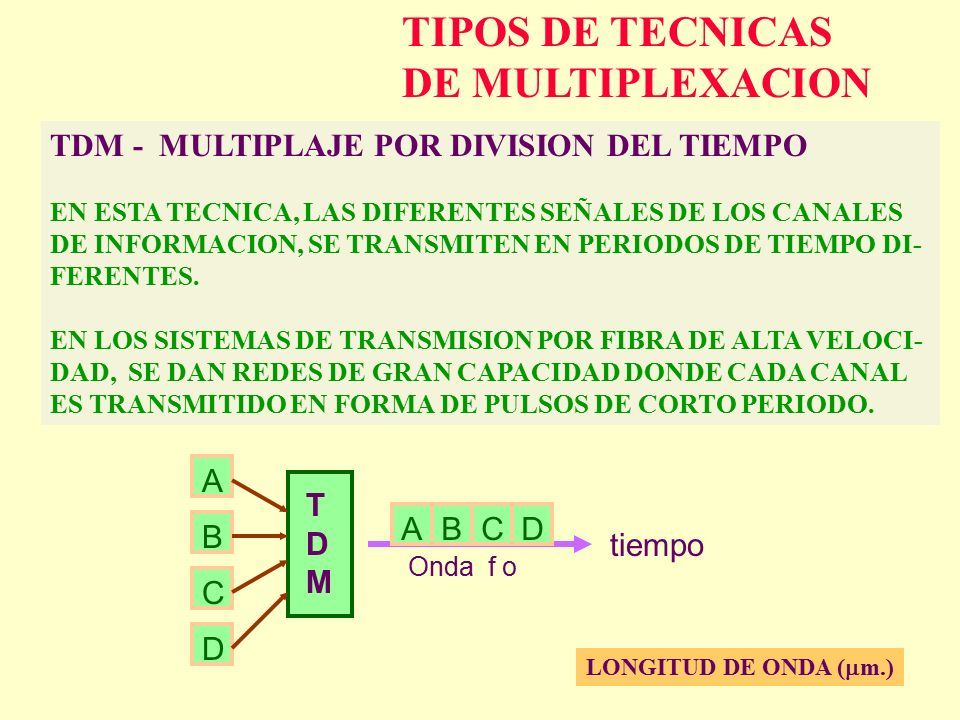

TIPOS DE TECNICAS DE MULTIPLEXACION TDM - MULTIPLAJE POR DIVISION DEL TIEMPO EN ESTA TECNICA, LAS DIFERENTES SEÑALES DE LOS CANALES DE INFORMACION, SE TRANSMITEN EN PERIODOS DE TIEMPO DI- FERENTES. EN LOS SISTEMAS DE TRANSMISION POR FIBRA DE ALTA VELOCI- DAD, SE DAN REDES DE GRAN CAPACIDAD DONDE CADA CANAL ES TRANSMITIDO EN FORMA DE PULSOS DE CORTO PERIODO. LONGITUD DE ONDA ( m.) TDMTDM A B C D ABDC tiempo Onda f o
27

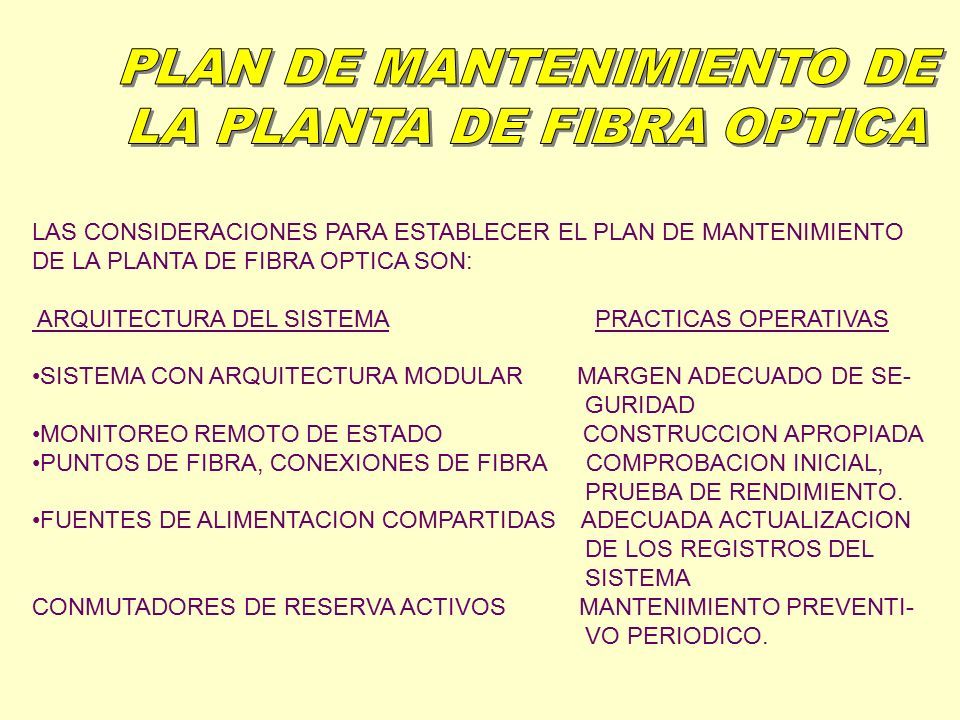

LAS CONSIDERACIONES PARA ESTABLECER EL PLAN DE MANTENIMIENTO DE LA PLANTA DE FIBRA OPTICA SON: ARQUITECTURA DEL SISTEMA PRACTICAS OPERATIVAS SISTEMA CON ARQUITECTURA MODULAR MARGEN ADECUADO DE SE- GURIDAD MONITOREO REMOTO DE ESTADO CONSTRUCCION APROPIADA PUNTOS DE FIBRA, CONEXIONES DE FIBRA COMPROBACION INICIAL, PRUEBA DE RENDIMIENTO. FUENTES DE ALIMENTACION COMPARTIDAS ADECUADA ACTUALIZACION DE LOS REGISTROS DEL SISTEMA CONMUTADORES DE RESERVA ACTIVOS MANTENIMIENTO PREVENTI- VO PERIODICO.
