Introducción Modelos de evaluación: Modelos de evaluación: Recursos superficiales y subterráneos TEMA: Modelos Hidrológicos ÍNDICE.

Presentación del tema: "Introducción Modelos de evaluación: Modelos de evaluación: Recursos superficiales y subterráneos TEMA: Modelos Hidrológicos ÍNDICE."— Transcripción de la presentación:

1

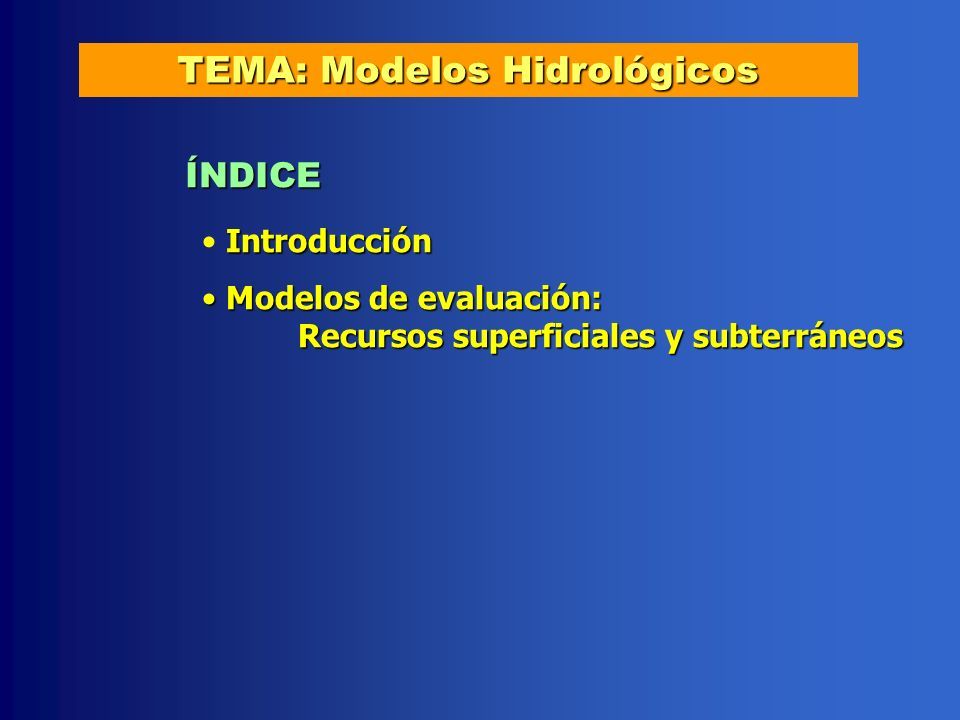

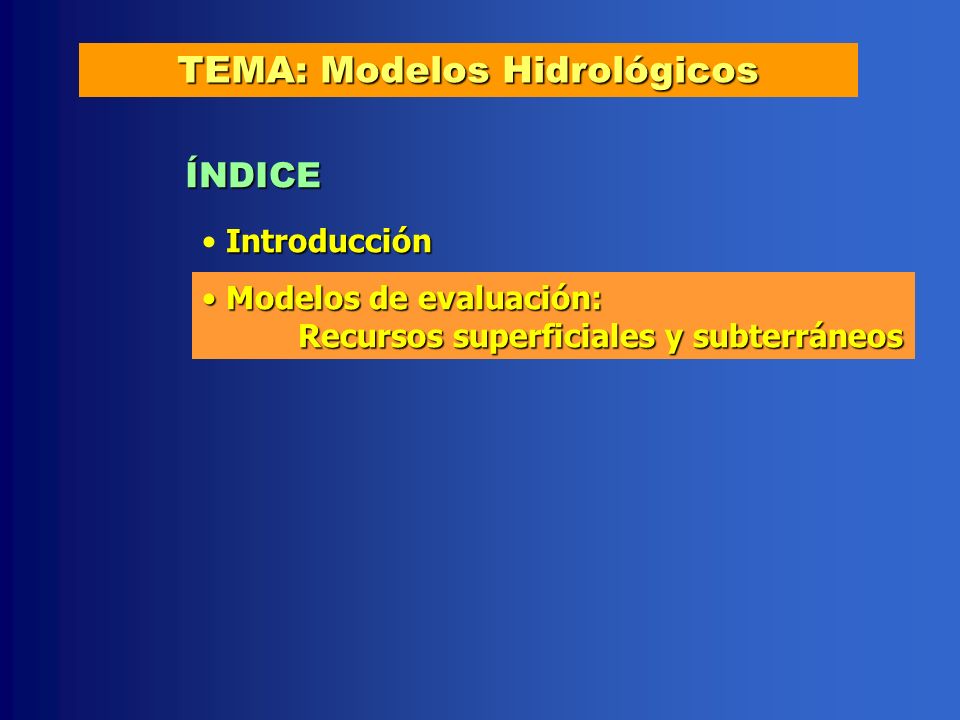

2 Introducción Modelos de evaluación: Modelos de evaluación: Recursos superficiales y subterráneos TEMA: Modelos Hidrológicos ÍNDICE

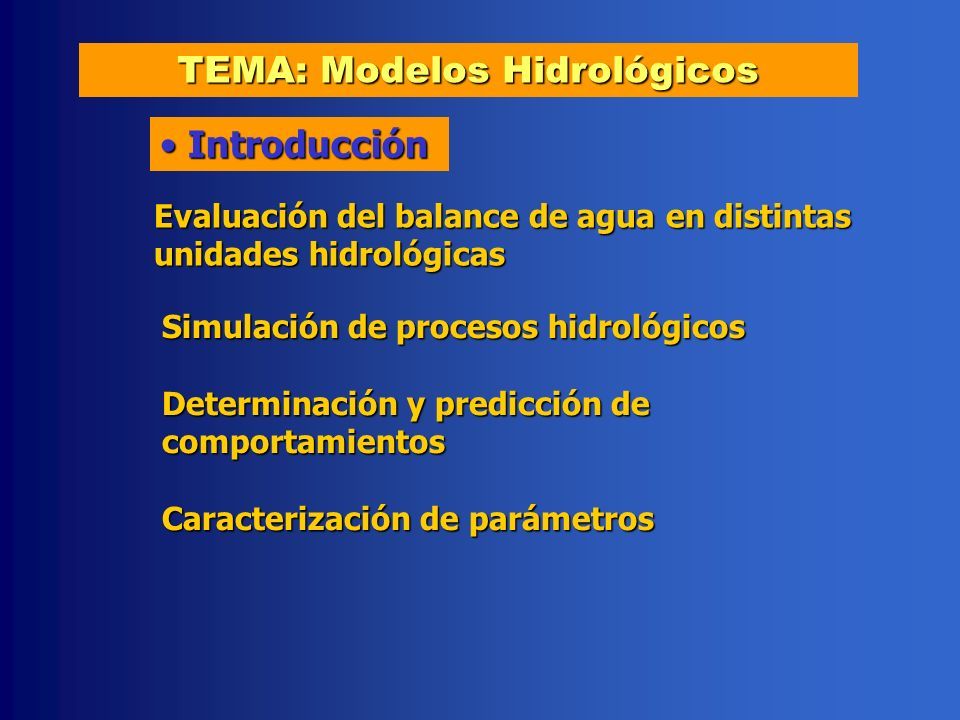

3 Introducción Introducción Simulación de procesos hidrológicos Determinación y predicción de comportamientos Caracterización de parámetros Evaluación del balance de agua en distintas unidades hidrológicas TEMA: Modelos Hidrológicos

4 Introducción Modelos de evaluación: Modelos de evaluación: Recursos superficiales y subterráneos TEMA: Modelos Hidrológicos ÍNDICE

5 Evaluación de Recursos Superficiales Escala regional: Número de puntos de interés - Necesidad de satisfacción de demandas - Existencia de estaciones de aforos - Tamaño de la cuenca - Puntos de confluencia entre cursos de agua - Existencia de embalses - Frontera con otro sistema Escala temporal: Futura gestión del sistema (mensual, diaria) Disponer de serie de al menos 30 a 50 años Disponer de serie de al menos 30 a 50 años Modelos de evaluación: Modelos de evaluación: Recursos superficiales y subterráneos

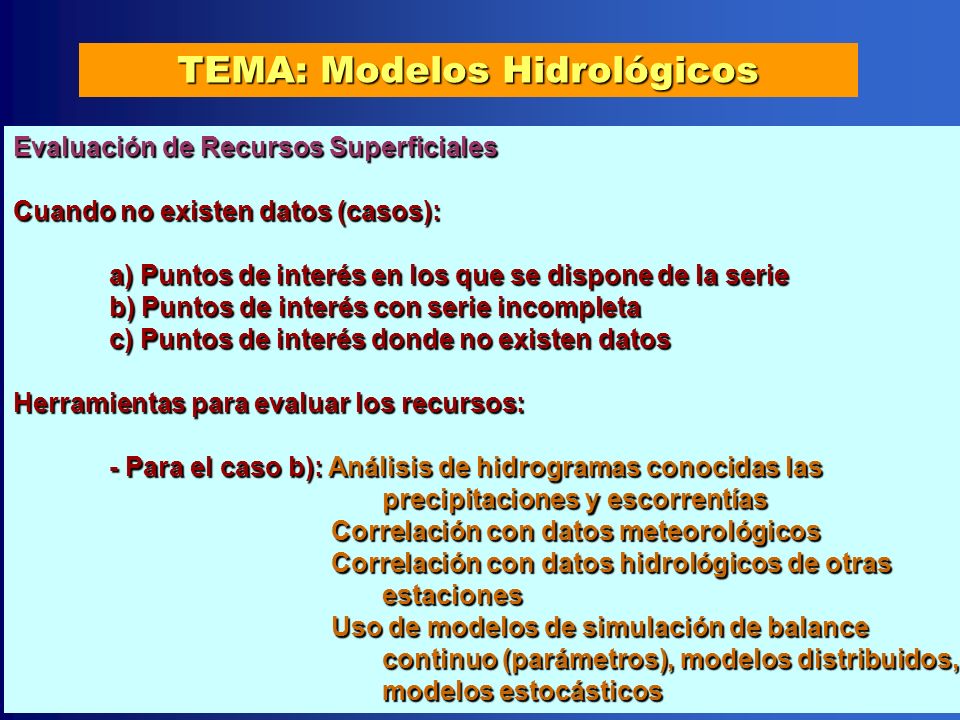

6 TEMA: Modelos Hidrológicos Evaluación de Recursos Superficiales Cuando no existen datos (casos): a) Puntos de interés en los que se dispone de la serie b) Puntos de interés con serie incompleta c) Puntos de interés donde no existen datos Herramientas para evaluar los recursos: - Para el caso b): Análisis de hidrogramas conocidas las precipitaciones y escorrentías precipitaciones y escorrentías Correlación con datos meteorológicos Correlación con datos meteorológicos Correlación con datos hidrológicos de otras Correlación con datos hidrológicos de otras estaciones estaciones Uso de modelos de simulación de balance Uso de modelos de simulación de balance continuo (parámetros), modelos distribuidos, continuo (parámetros), modelos distribuidos, modelos estocásticos modelos estocásticos

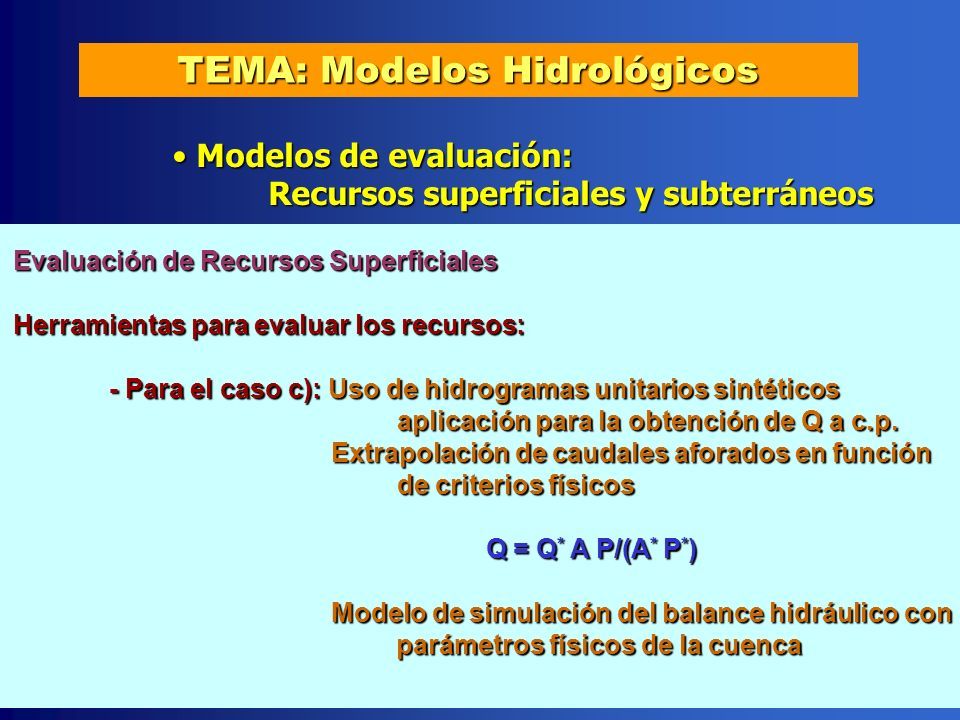

7 Evaluación de Recursos Superficiales Herramientas para evaluar los recursos: - Para el caso c): Uso de hidrogramas unitarios sintéticos aplicación para la obtención de Q a c.p. Extrapolación de caudales aforados en función Extrapolación de caudales aforados en función de criterios físicos de criterios físicos Q = Q * A P/(A * P * ) Q = Q * A P/(A * P * ) Modelo de simulación del balance hidráulico con Modelo de simulación del balance hidráulico con parámetros físicos de la cuenca parámetros físicos de la cuenca TEMA: Modelos Hidrológicos Modelos de evaluación: Modelos de evaluación: Recursos superficiales y subterráneos

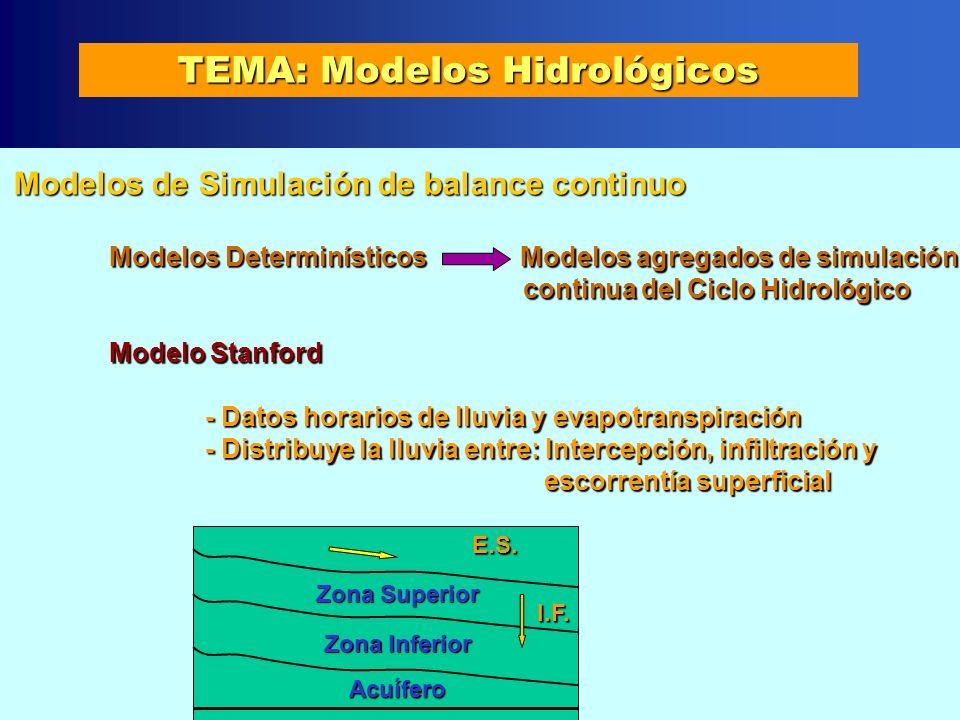

8 TEMA: Modelos Hidrológicos Modelos de Simulación de balance continuo Modelos Determinísticos Modelos agregados de simulación continua del Ciclo Hidrológico continua del Ciclo Hidrológico Modelo Stanford - Datos horarios de lluvia y evapotranspiración - Distribuye la lluvia entre: Intercepción, infiltración y escorrentía superficial escorrentía superficial Zona Superior Zona Inferior Acuífero E.S. I.F.

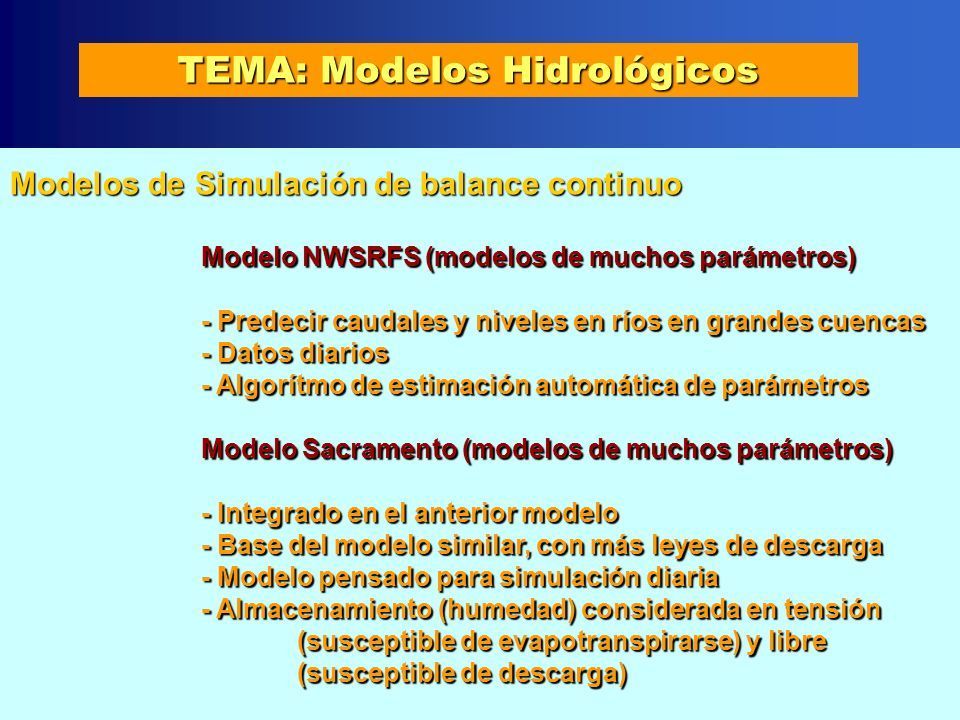

9 Modelos de Simulación de balance continuo Modelo NWSRFS (modelos de muchos parámetros) - Predecir caudales y niveles en ríos en grandes cuencas - Datos diarios - Algorítmo de estimación automática de parámetros Modelo Sacramento (modelos de muchos parámetros) - Integrado en el anterior modelo - Base del modelo similar, con más leyes de descarga - Modelo pensado para simulación diaria - Almacenamiento (humedad) considerada en tensión (susceptible de evapotranspirarse) y libre (susceptible de descarga) (susceptible de descarga) TEMA: Modelos Hidrológicos

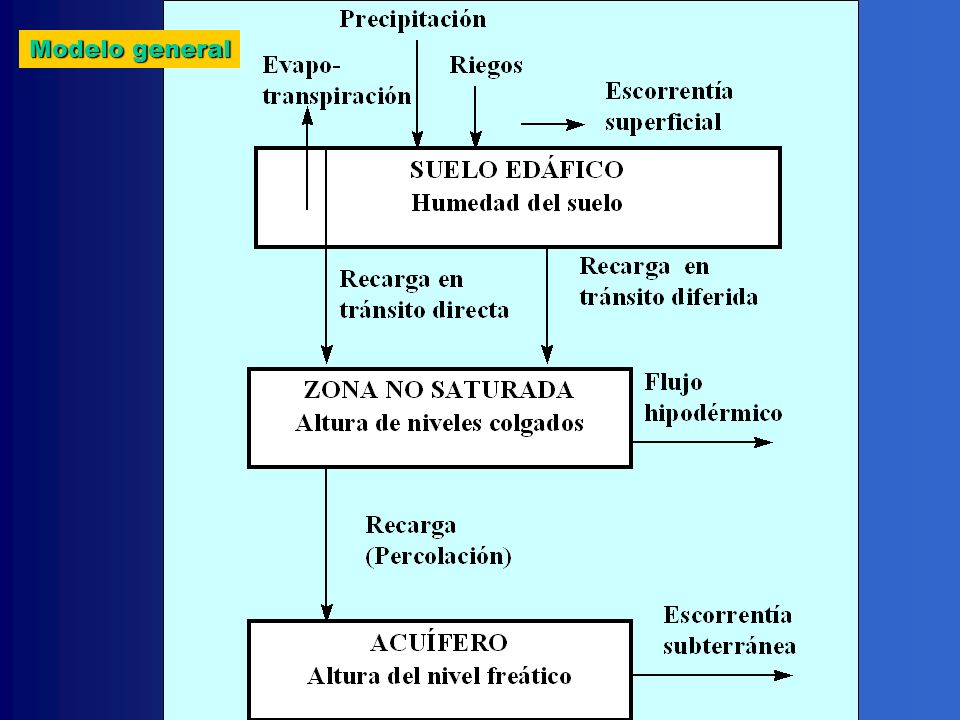

10 Modelo general

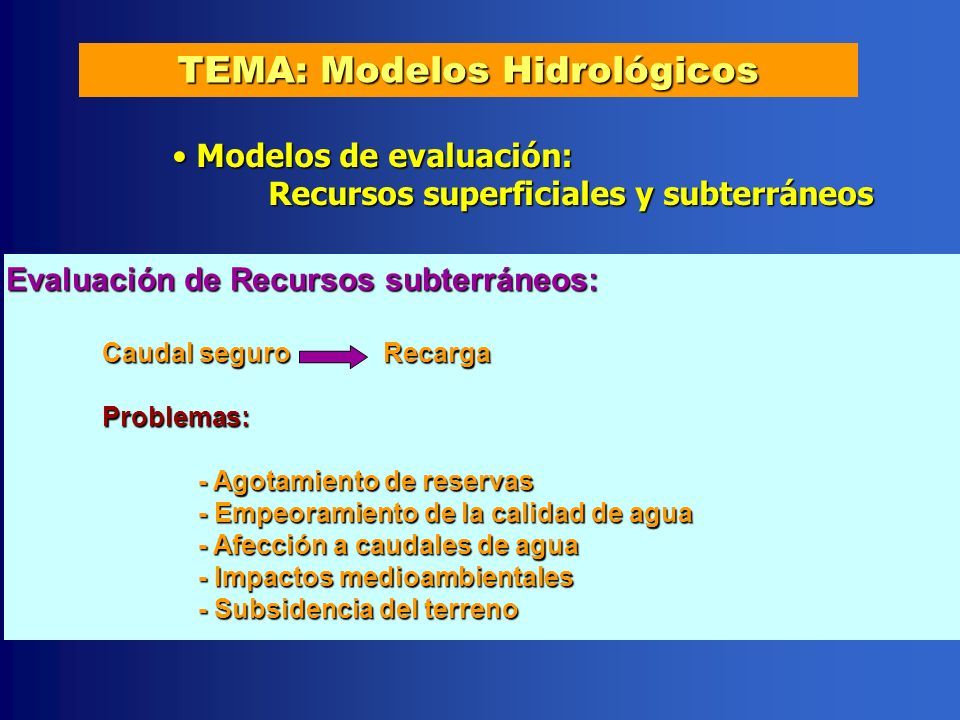

11 Evaluación de Recursos subterráneos: Caudal seguro Recarga Problemas: - Agotamiento de reservas - Empeoramiento de la calidad de agua - Afección a caudales de agua - Impactos medioambientales - Subsidencia del terreno TEMA: Modelos Hidrológicos Modelos de evaluación: Modelos de evaluación: Recursos superficiales y subterráneos

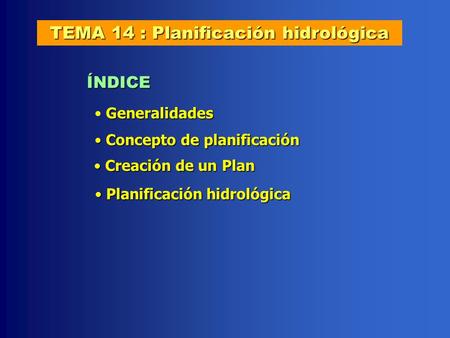

12 Generalidades Concepto de planificación Concepto de planificación TEMA: Planificación hidrológica ÍNDICE Creación de un Plan Creación de un Plan Planificación hidrológica Planificación hidrológica

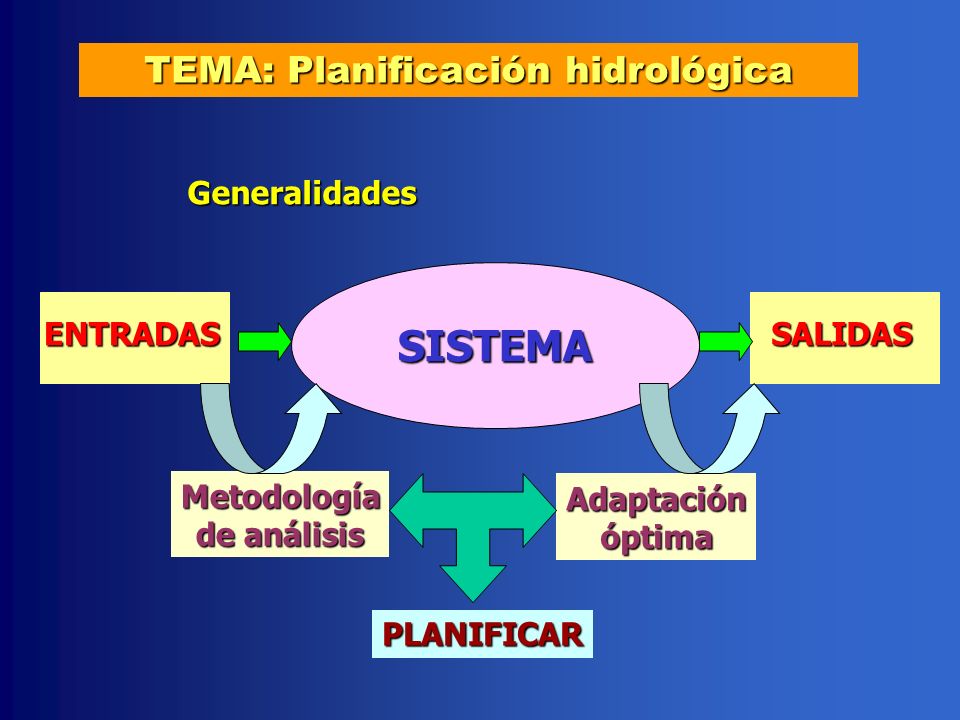

13 Metodología de análisis SISTEMA SALIDASENTRADAS Adaptaciónóptima Generalidades PLANIFICAR TEMA: Planificación hidrológica

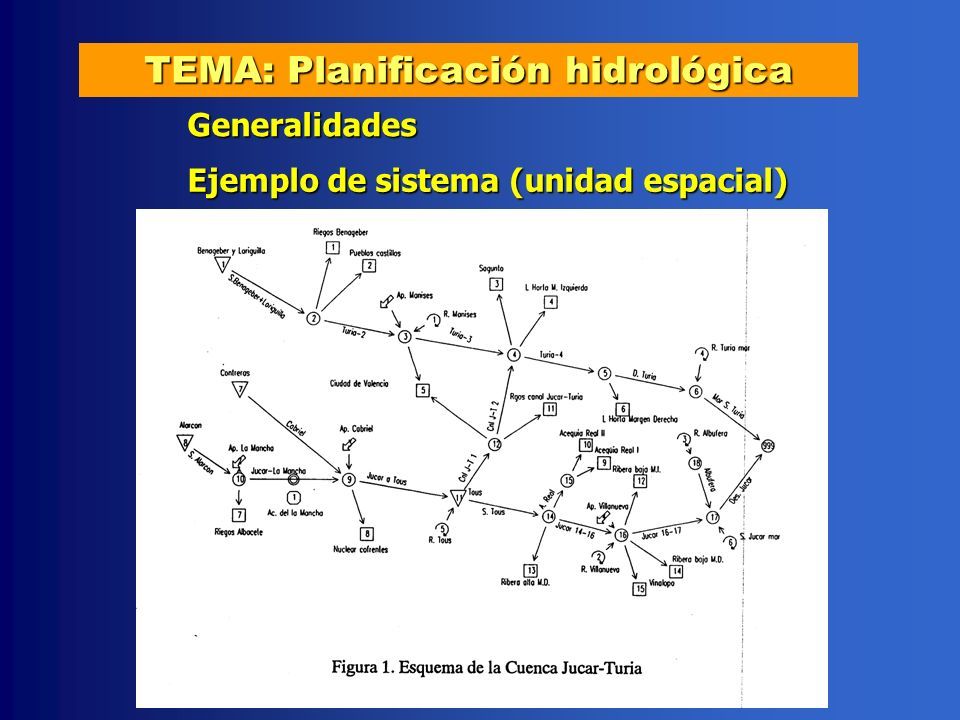

14 Ejemplo de sistema (unidad espacial) TEMA: Planificación hidrológica Generalidades

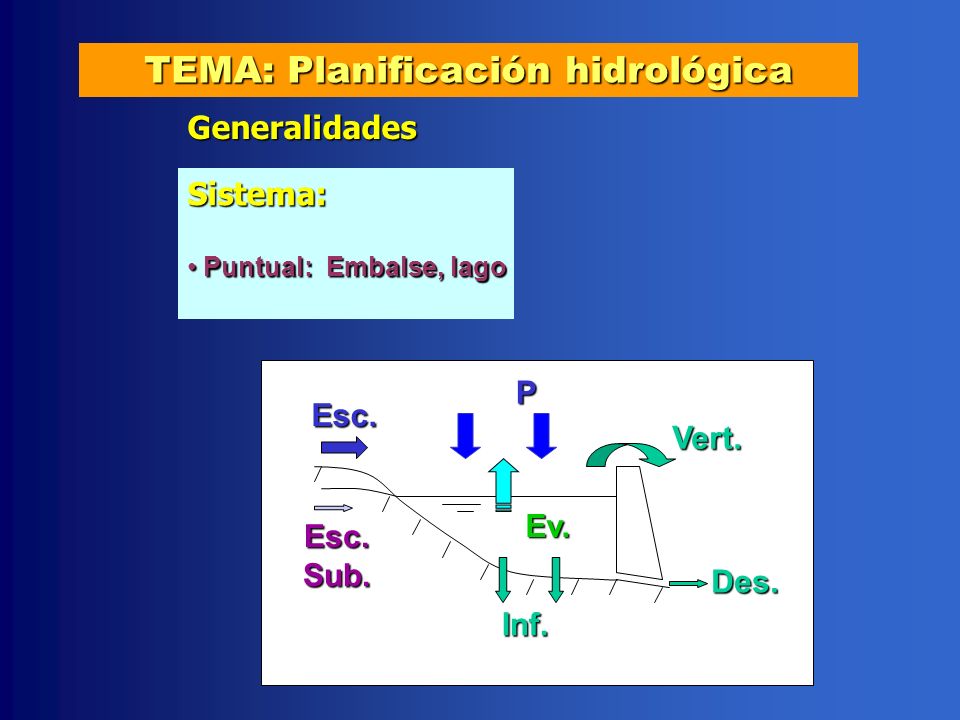

15 Sistema: Puntual: Embalse, lago Puntual: Embalse, lago Esc. Esc. Sub. P Vert. Des. Inf. Ev. TEMA: Planificación hidrológica Generalidades

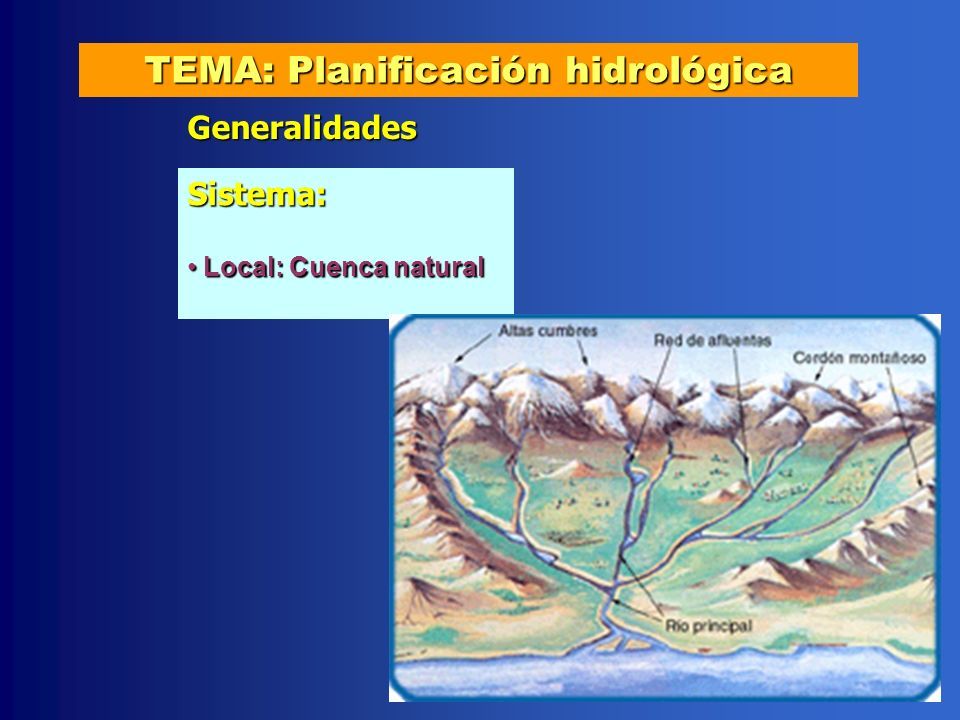

16 Sistema: Local: Cuenca natural Local: Cuenca natural TEMA: Planificación hidrológica Generalidades

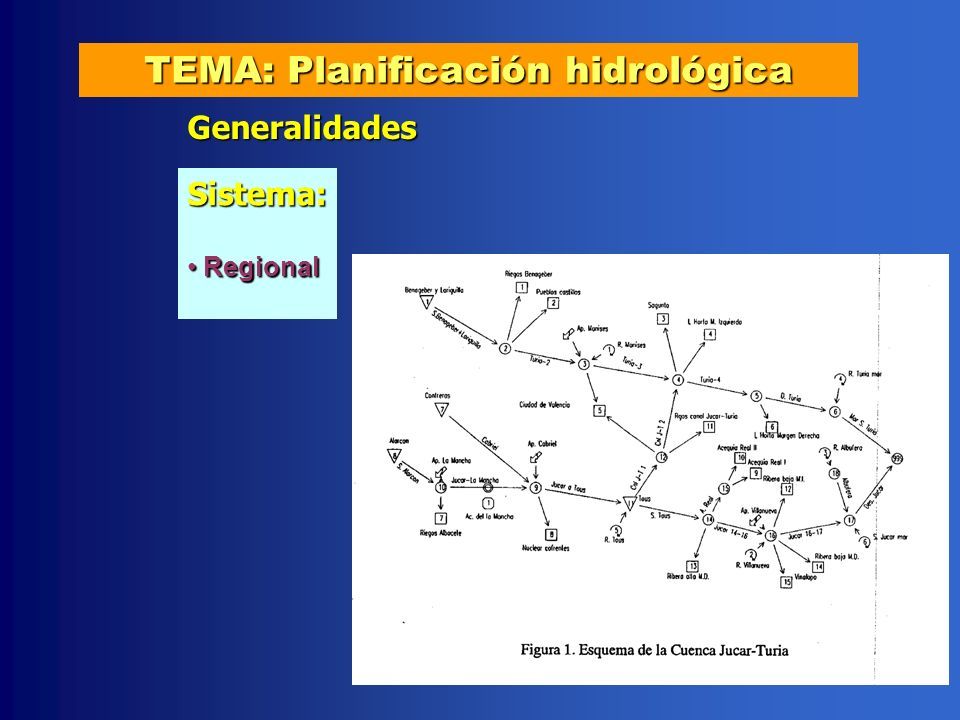

17 Sistema: Regional Regional TEMA: Planificación hidrológica Generalidades

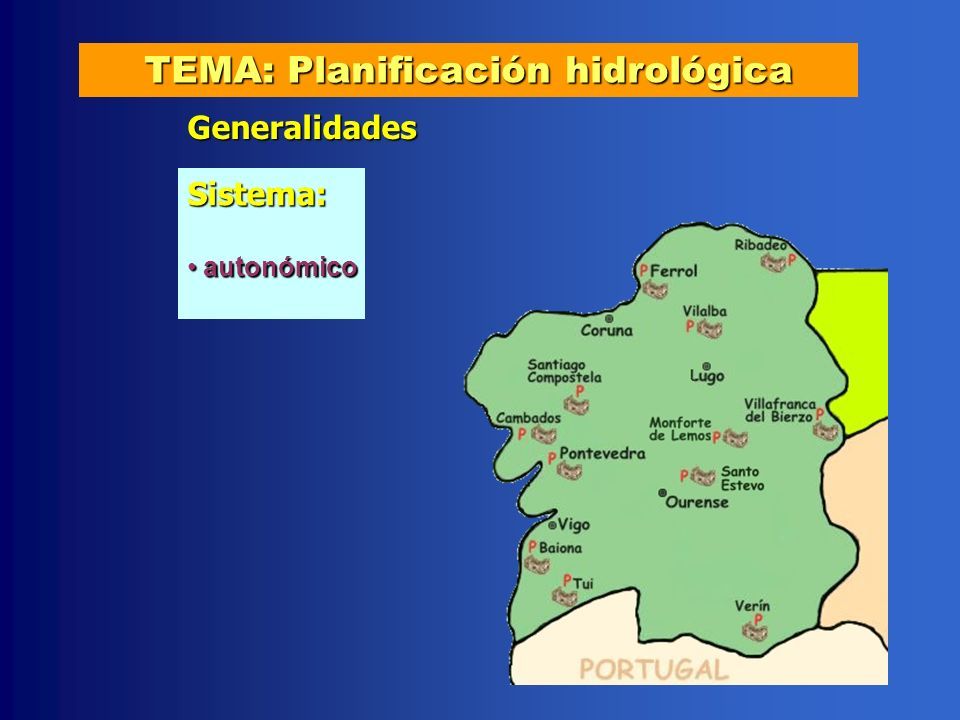

18 Sistema: autonómico autonómico TEMA: Planificación hidrológica Generalidades

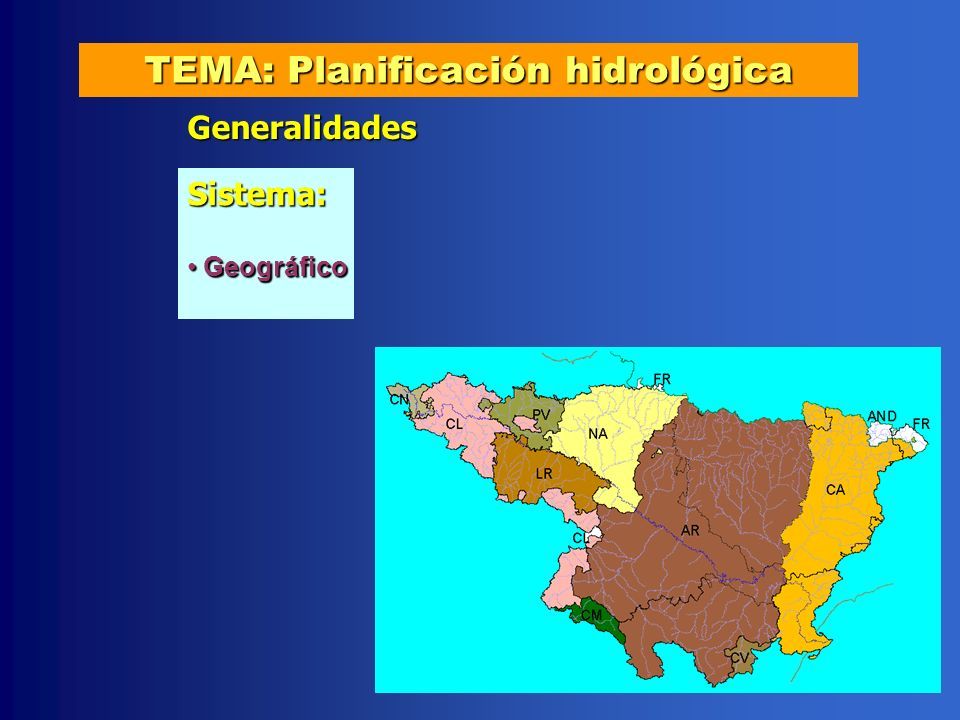

19 Sistema: Geográfico Geográfico TEMA: Planificación hidrológica Generalidades

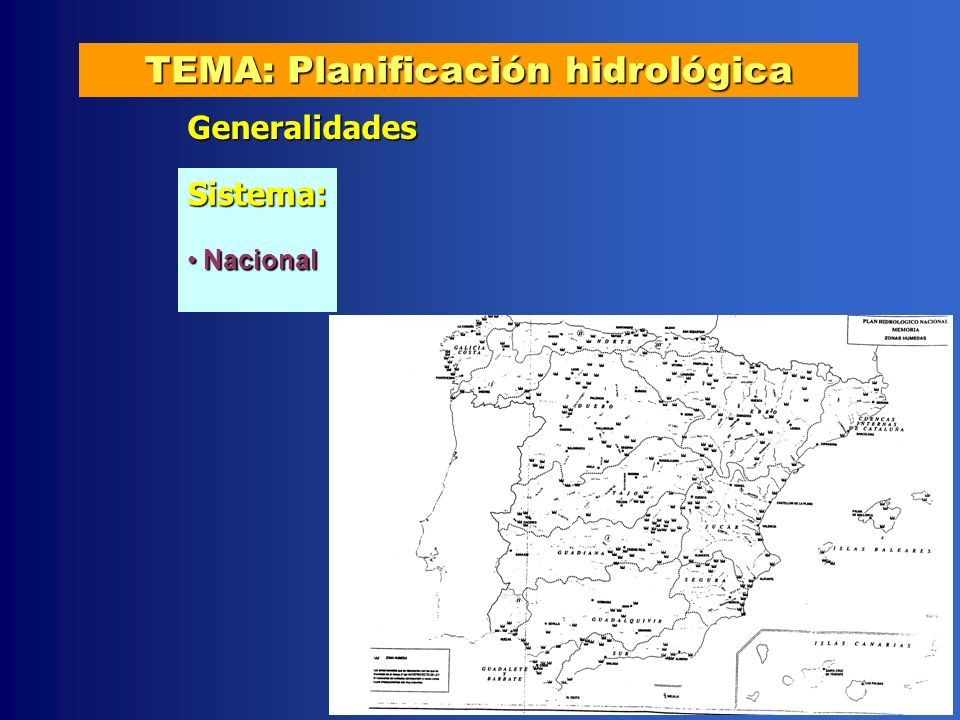

20 Sistema: Nacional Nacional TEMA: Planificación hidrológica Generalidades

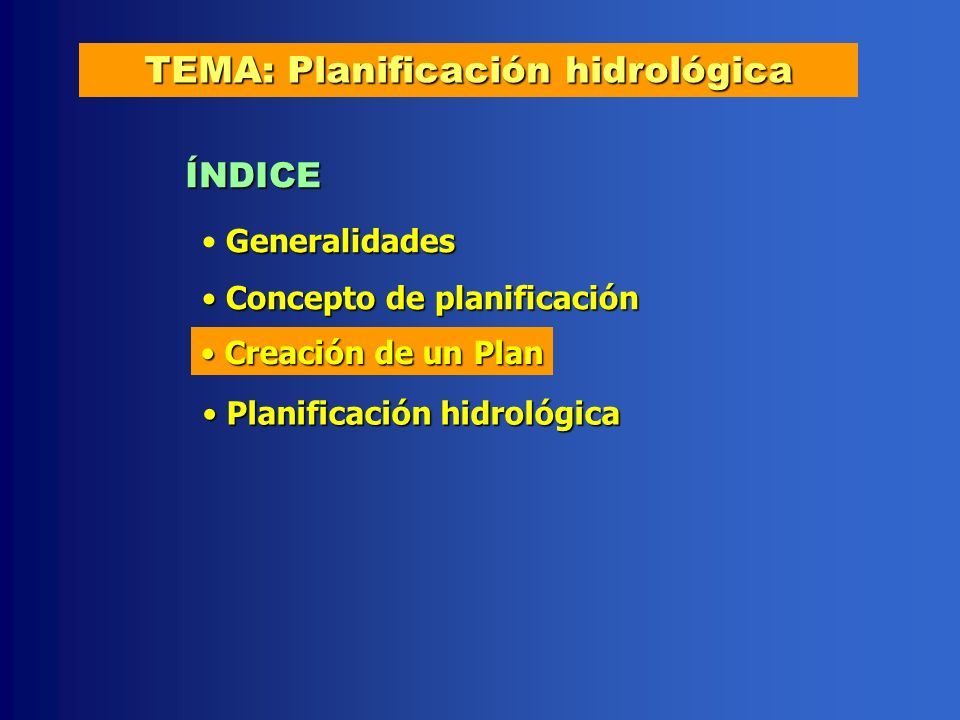

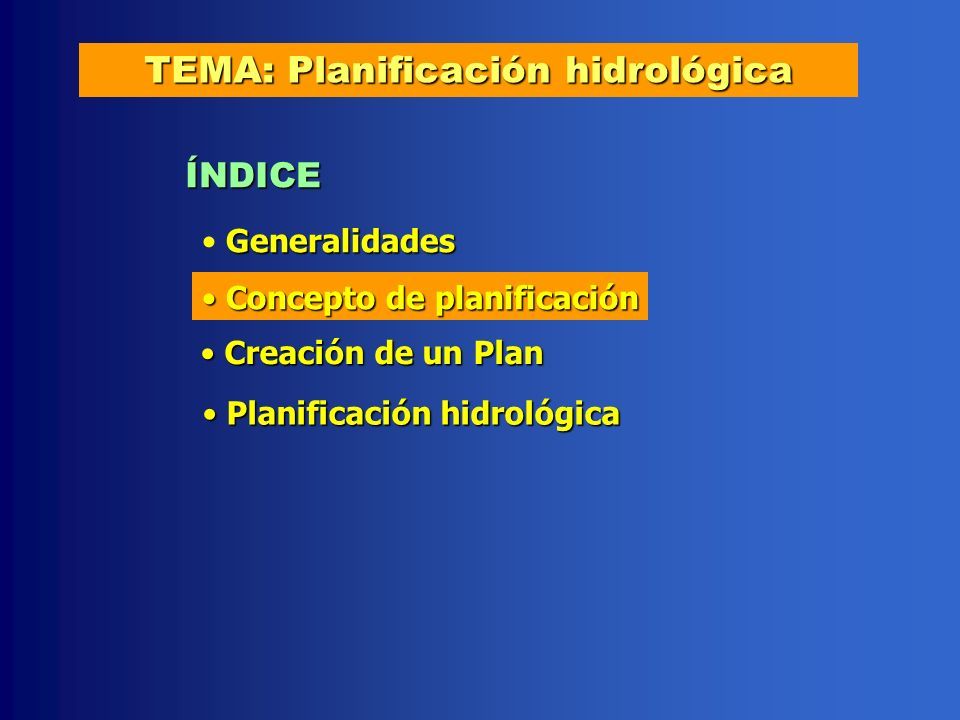

21 Generalidades Concepto de planificación Concepto de planificación TEMA: Planificación hidrológica ÍNDICE Creación de un Plan Creación de un Plan Planificación hidrológica Planificación hidrológica

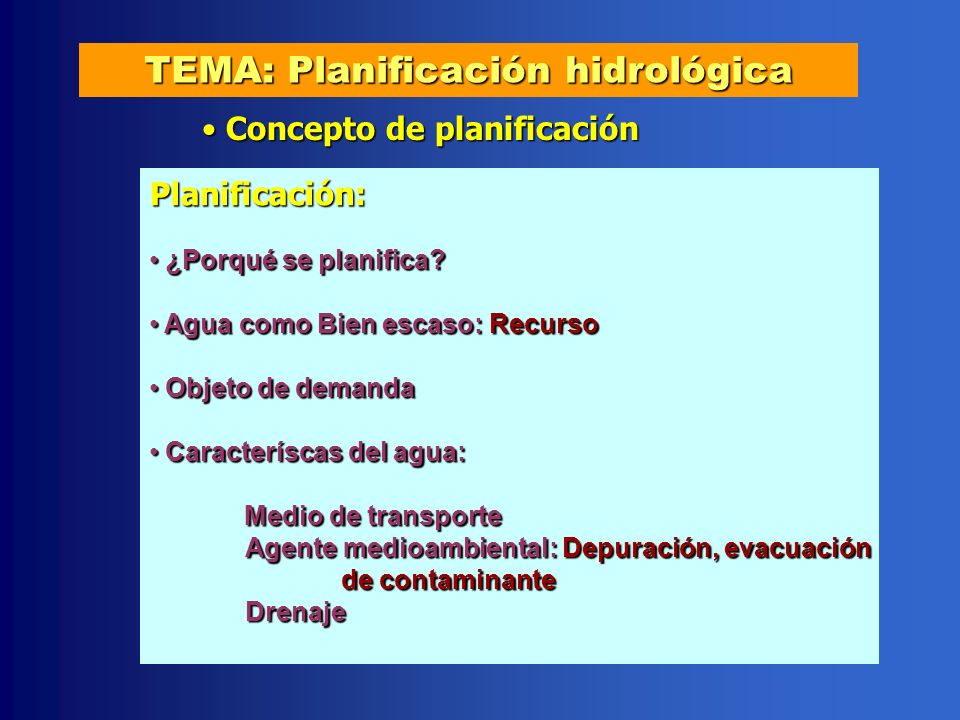

22 Planificación: ¿Porqué se planifica? ¿Porqué se planifica? Agua como Bien escaso: Recurso Agua como Bien escaso: Recurso Objeto de demanda Objeto de demanda Caracteríscas del agua: Caracteríscas del agua: Medio de transporte Medio de transporte Agente medioambiental: Depuración, evacuación de contaminante Drenaje TEMA: Planificación hidrológica Concepto de planificación Concepto de planificación

23 Planificación: NUEVOS FINES NUEVOS FINES Recurso y Planificación Motivos: Acción antrópica ¿Cambio climático? Motivos: Acción antrópica ¿Cambio climático? Caracteríscas adicionales: Caracteríscas adicionales: Calidad Calidad Efectos físicos: Carencias (sequías) abundancia (inundaciones) abundancia (inundaciones)Recreo TEMA: Planificación hidrológica Concepto de planificación Concepto de planificación

24 Generalidades Concepto de planificación Concepto de planificación TEMA: Planificación hidrológica ÍNDICE Creación de un Plan Creación de un Plan Planificación hidrológica Planificación hidrológica

25 Planificación: (práctica) Entradas: Recursos disponibles (naturales y artificiales) Entradas: Recursos disponibles (naturales y artificiales) Salidas: Demandas, pérdidas Salidas: Demandas, pérdidas Ajuste entre entradas y salidas (Visión temporal) Ajuste entre entradas y salidas (Visión temporal) Unidad espacial vs. Unidad temporal Ejecución: Ejecución: - Inventario de demandas, análisis de evolución futura futura - Inventario de recursos disponibles, aprovechamientos aprovechamientos - Formulación de Planes: Resolver desajustes Problemas adicionales Problemas adicionales TEMA: Planificación hidrológica Creación de un Plan Creación de un Plan

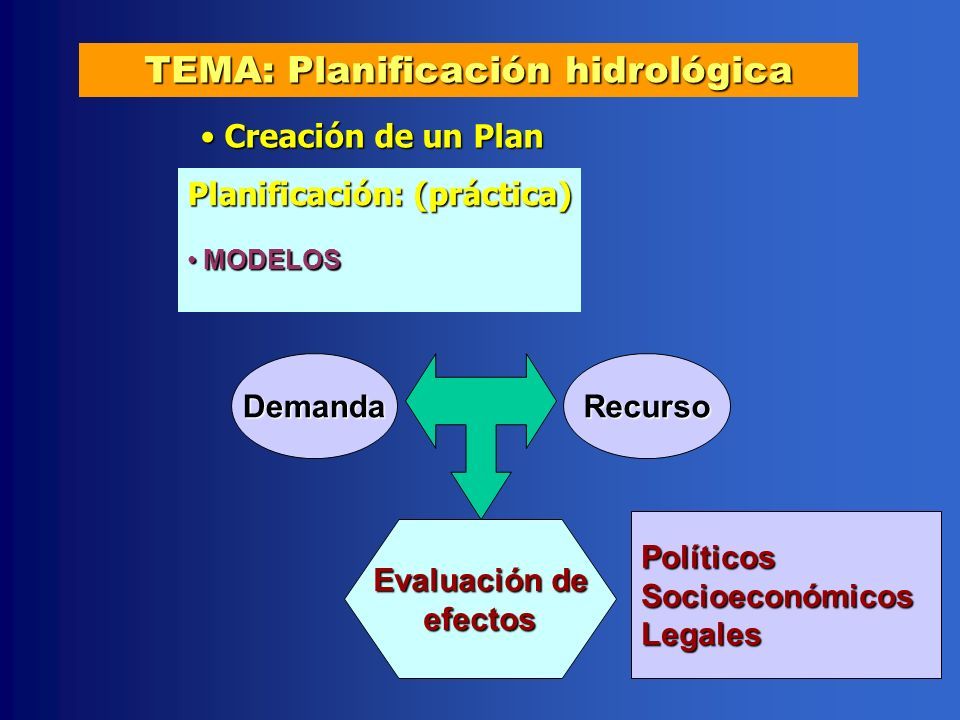

26 Planificación: (práctica) MODELOS MODELOS DemandaRecurso Evaluación de efectos PolíticosSocioeconómicosLegales TEMA: Planificación hidrológica Creación de un Plan Creación de un Plan

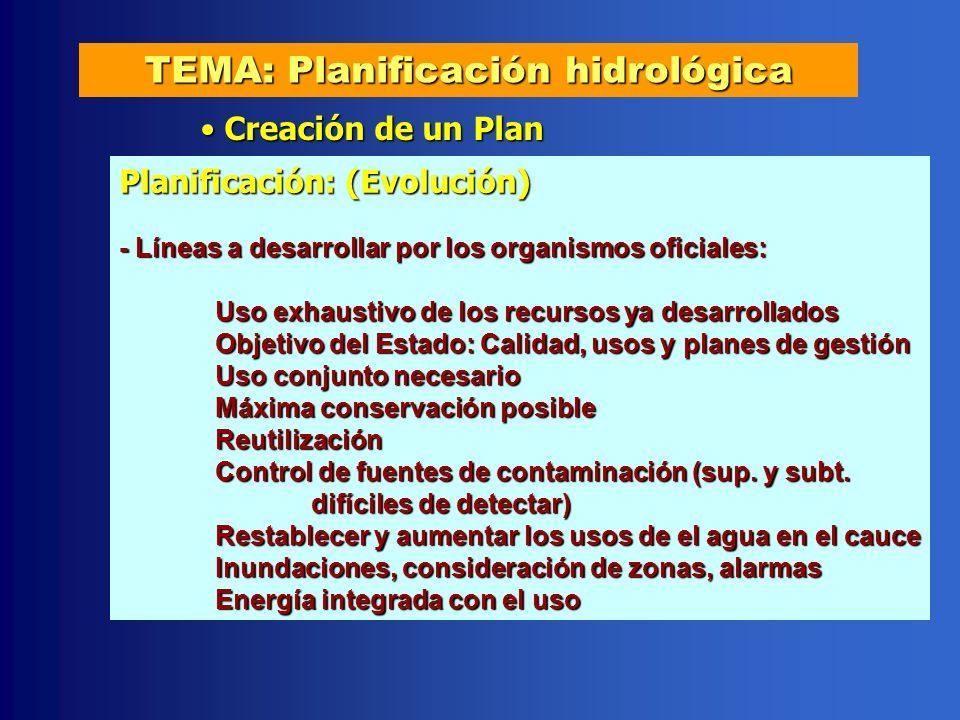

27 Planificación: (Evolución) - Líneas a desarrollar por los organismos oficiales: Uso exhaustivo de los recursos ya desarrollados Objetivo del Estado: Calidad, usos y planes de gestión Uso conjunto necesario Máxima conservación posible Reutilización Control de fuentes de contaminación (sup. y subt. difíciles de detectar) Restablecer y aumentar los usos de el agua en el cauce Inundaciones, consideración de zonas, alarmas Energía integrada con el uso TEMA: Planificación hidrológica Creación de un Plan Creación de un Plan

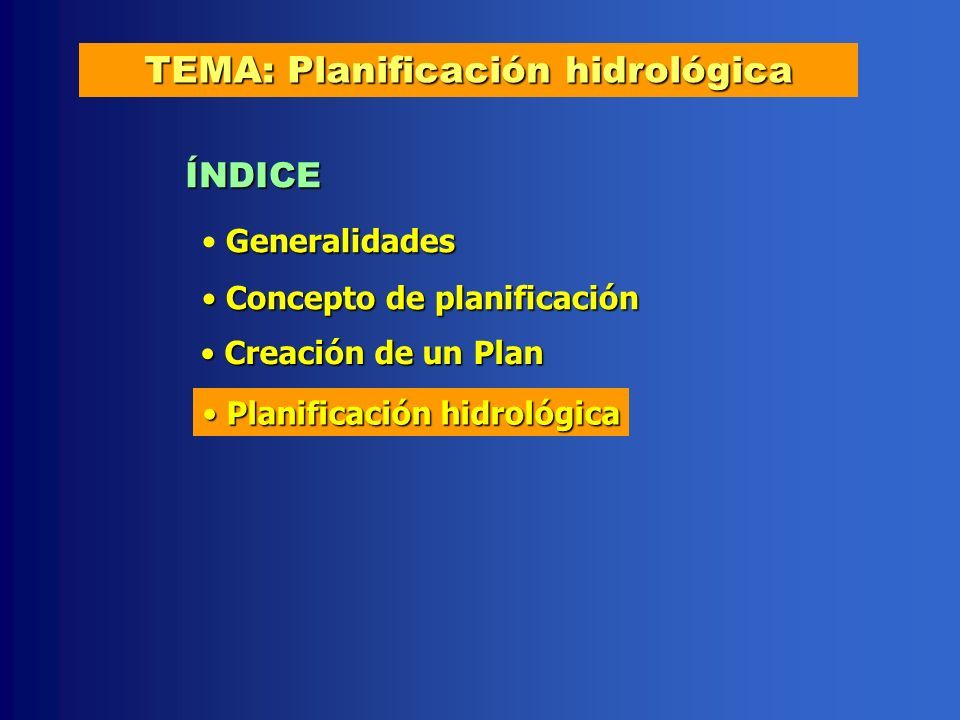

28 Generalidades Concepto de planificación Concepto de planificación TEMA: Planificación hidrológica ÍNDICE Creación de un Plan Creación de un Plan Planificación hidrológica Planificación hidrológica

29 Nociones básicas: Directriz Marco del aguaDirectriz Marco del agua Plan Hidrológico NacionalPlan Hidrológico Nacional Planes Hidrológicos de Cuenca Planes Hidrológicos de Cuenca Organismos de cuenca Organismos de cuenca TEMA: Planificación hidrológica Planificación hidrológica Planificación hidrológica

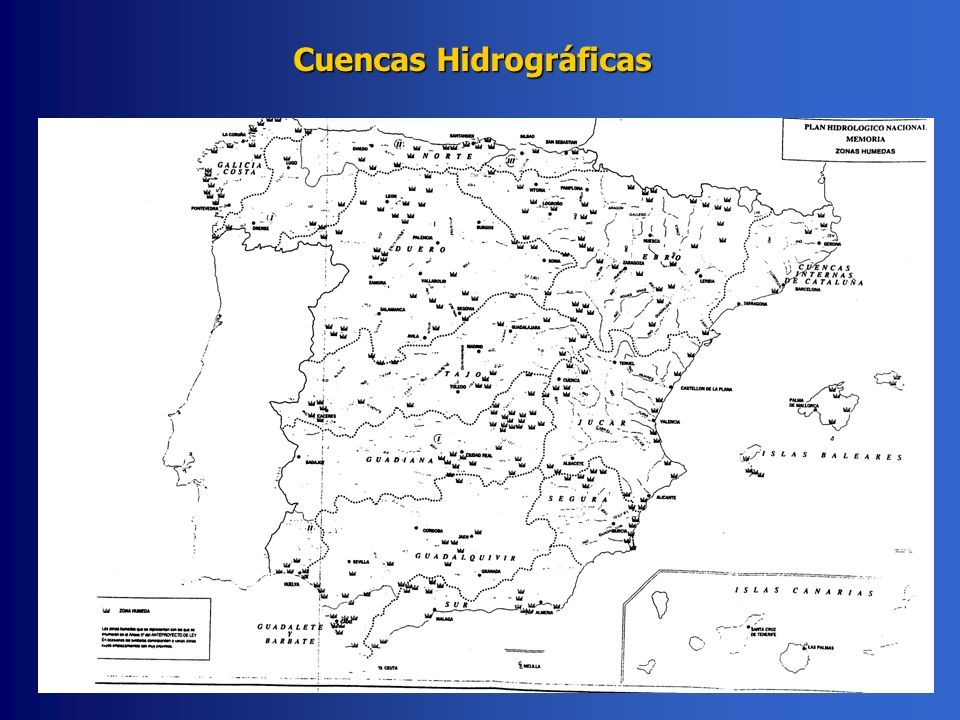

30 Cuencas Hidrográficas

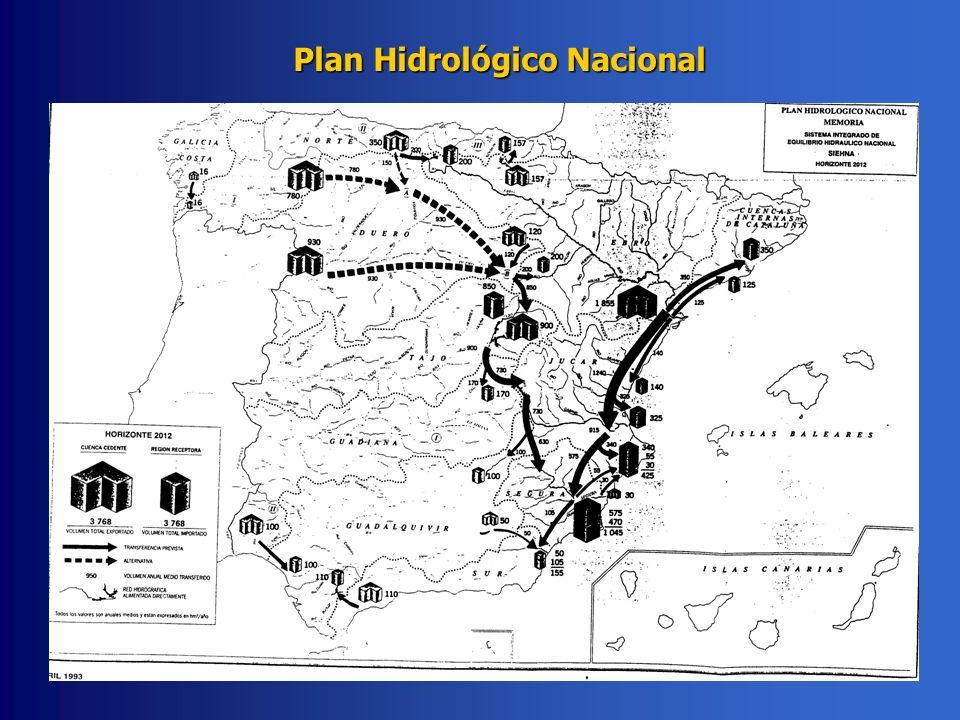

31 Plan Hidrológico Nacional

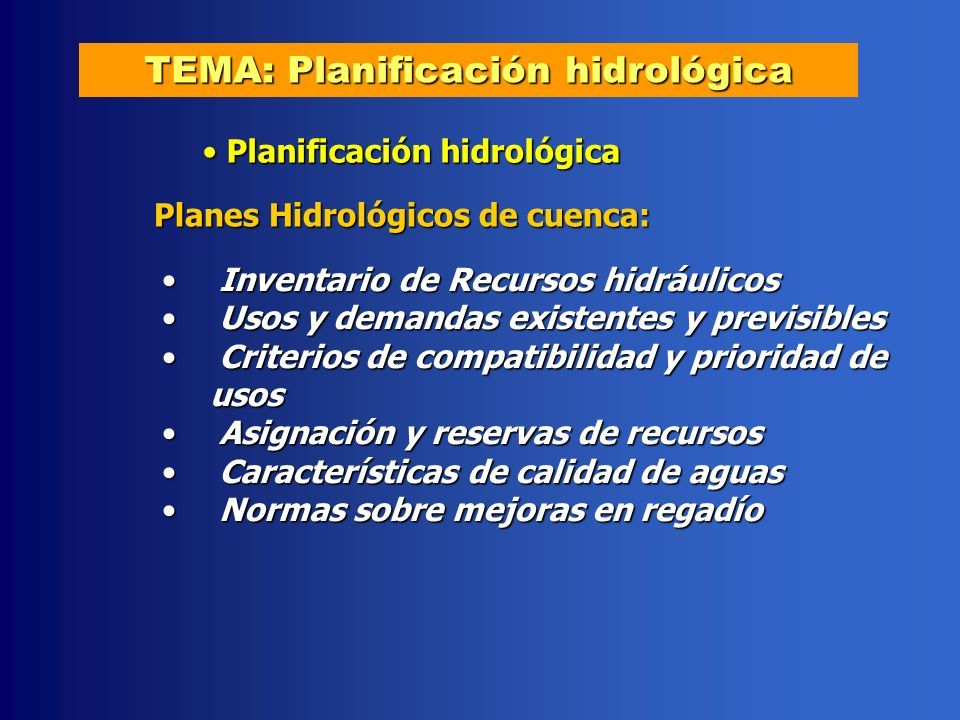

32 Planes Hidrológicos de cuenca: Inventario de Recursos hidráulicos Inventario de Recursos hidráulicos Usos y demandas existentes y previsibles Usos y demandas existentes y previsibles Criterios de compatibilidad y prioridad de usos Criterios de compatibilidad y prioridad de usos Asignación y reservas de recursos Asignación y reservas de recursos Características de calidad de aguas Características de calidad de aguas Normas sobre mejoras en regadío Normas sobre mejoras en regadío TEMA: Planificación hidrológica Planificación hidrológica Planificación hidrológica

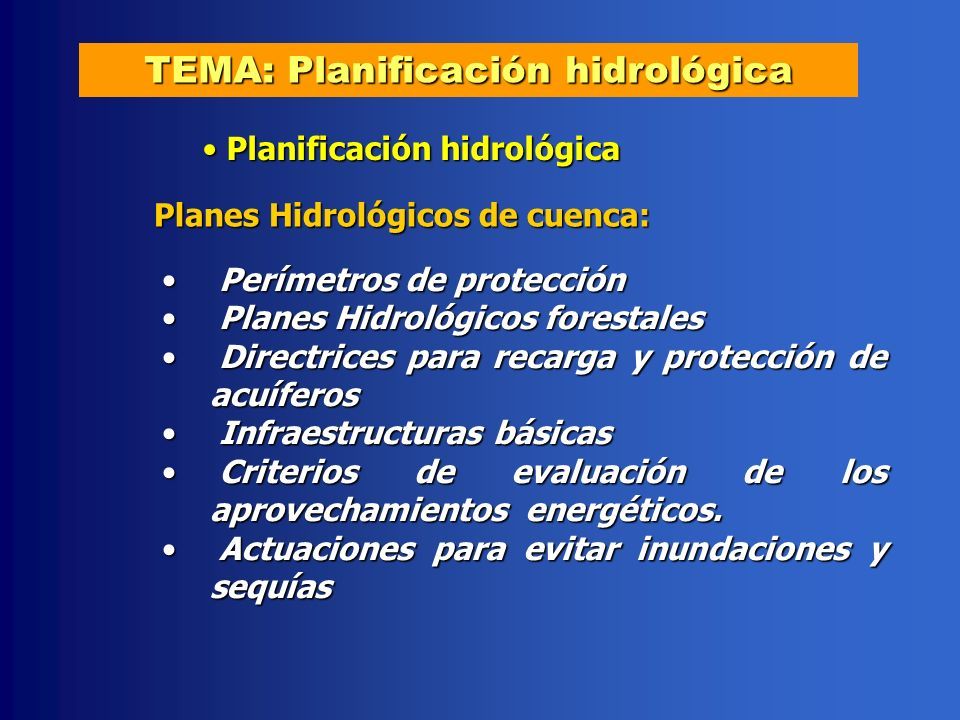

33 Planes Hidrológicos de cuenca: Perímetros de protección Perímetros de protección Planes Hidrológicos forestales Planes Hidrológicos forestales Directrices para recarga y protección de acuíferos Directrices para recarga y protección de acuíferos Infraestructuras básicas Infraestructuras básicas Criterios de evaluación de los aprovechamientos energéticos. Criterios de evaluación de los aprovechamientos energéticos. Actuaciones para evitar inundaciones y sequías Actuaciones para evitar inundaciones y sequías TEMA: Planificación hidrológica Planificación hidrológica Planificación hidrológica

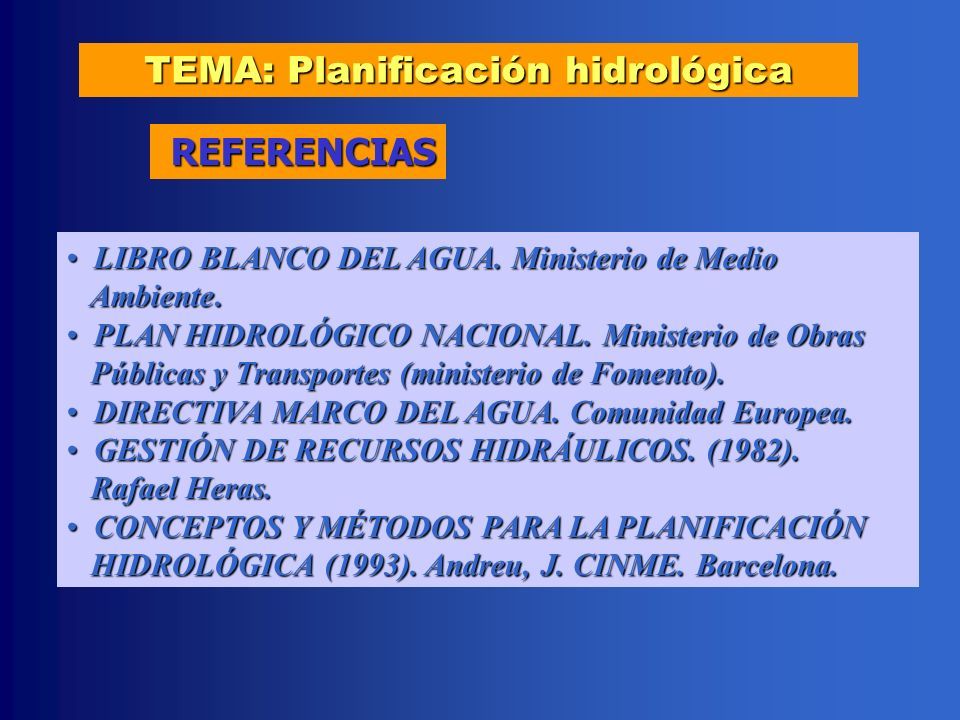

34 REFERENCIAS REFERENCIAS LIBRO BLANCO DEL AGUA. Ministerio de Medio LIBRO BLANCO DEL AGUA. Ministerio de Medio Ambiente. Ambiente. PLAN HIDROLÓGICO NACIONAL. Ministerio de Obras PLAN HIDROLÓGICO NACIONAL. Ministerio de Obras Públicas y Transportes (ministerio de Fomento). Públicas y Transportes (ministerio de Fomento). DIRECTIVA MARCO DEL AGUA. Comunidad Europea. DIRECTIVA MARCO DEL AGUA. Comunidad Europea. GESTIÓN DE RECURSOS HIDRÁULICOS. (1982). GESTIÓN DE RECURSOS HIDRÁULICOS. (1982). Rafael Heras. Rafael Heras. CONCEPTOS Y MÉTODOS PARA LA PLANIFICACIÓN CONCEPTOS Y MÉTODOS PARA LA PLANIFICACIÓN HIDROLÓGICA (1993). Andreu, J. CINME. Barcelona. HIDROLÓGICA (1993). Andreu, J. CINME. Barcelona. TEMA: Planificación hidrológica
