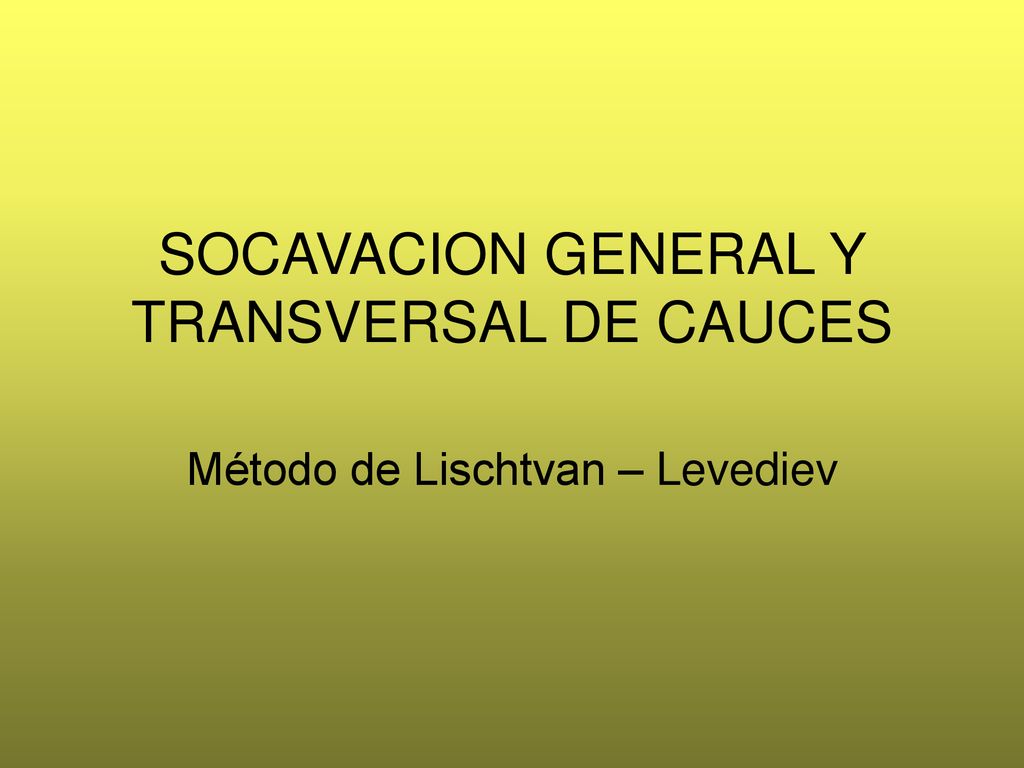

SOCAVACION GENERAL Y TRANSVERSAL DE CAUCES

Presentación del tema: "SOCAVACION GENERAL Y TRANSVERSAL DE CAUCES"— Transcripción de la presentación:

1 SOCAVACION GENERAL Y TRANSVERSAL DE CAUCES
Método de Lischtvan – Levediev

2

3

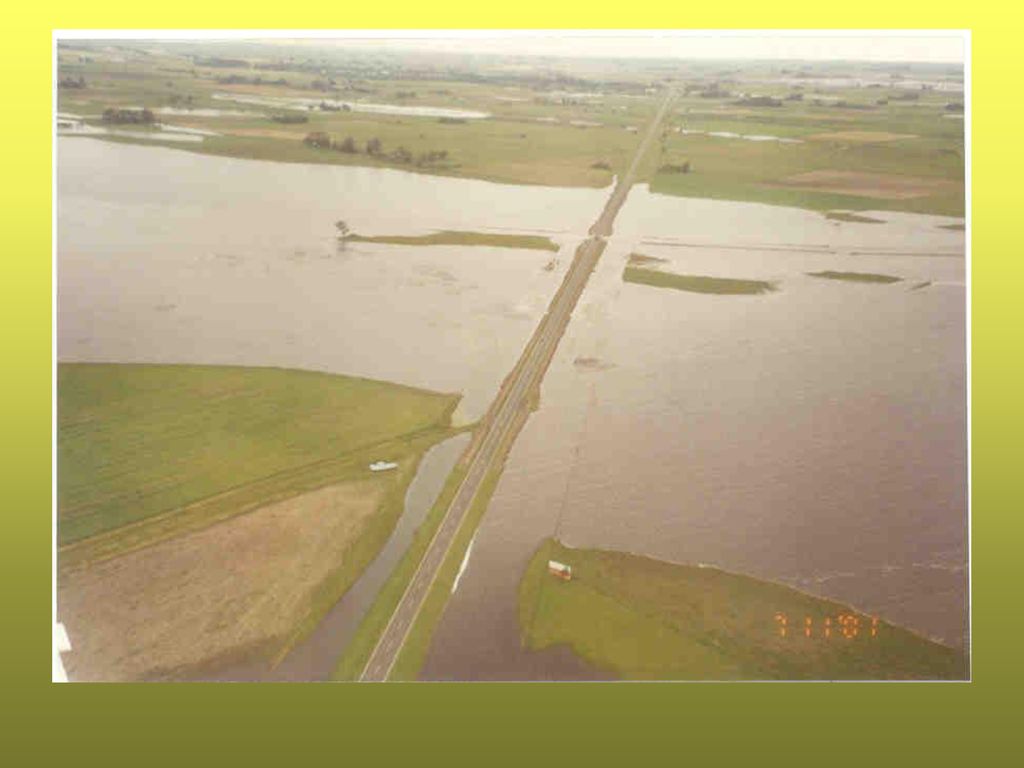

4

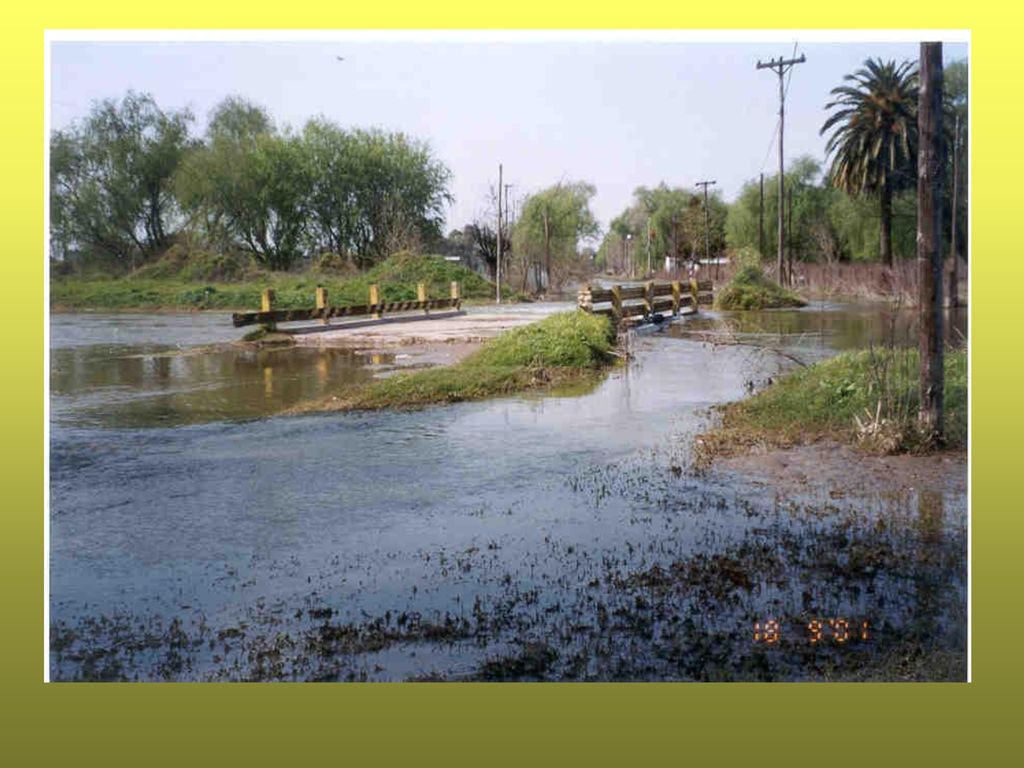

5

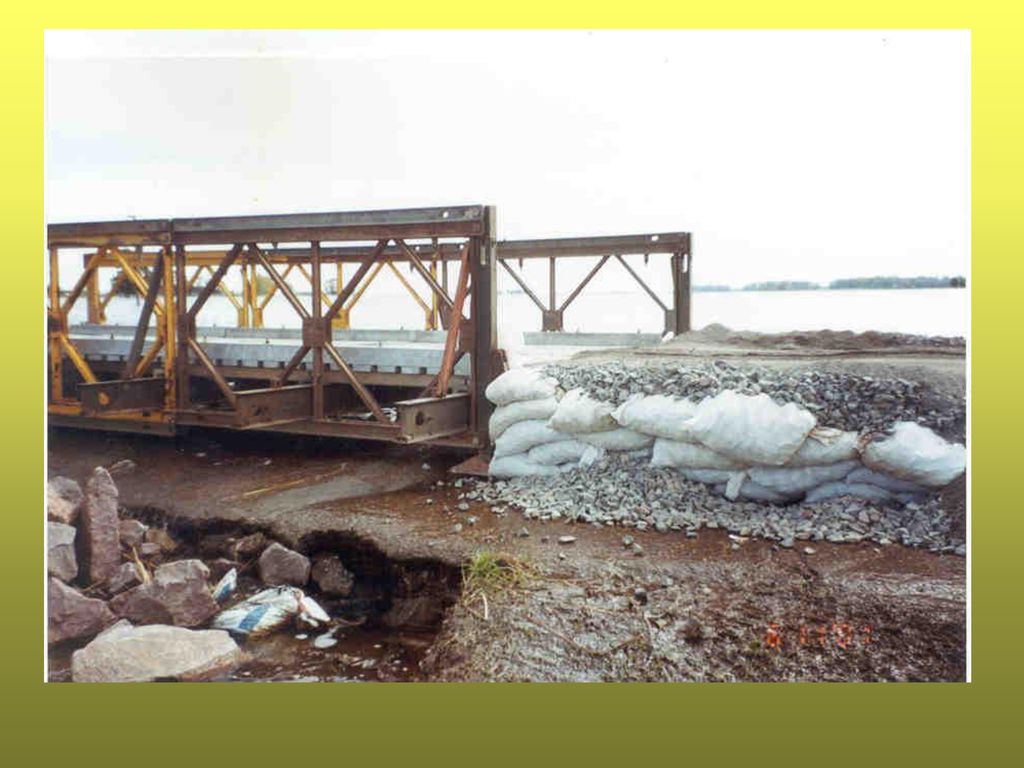

6

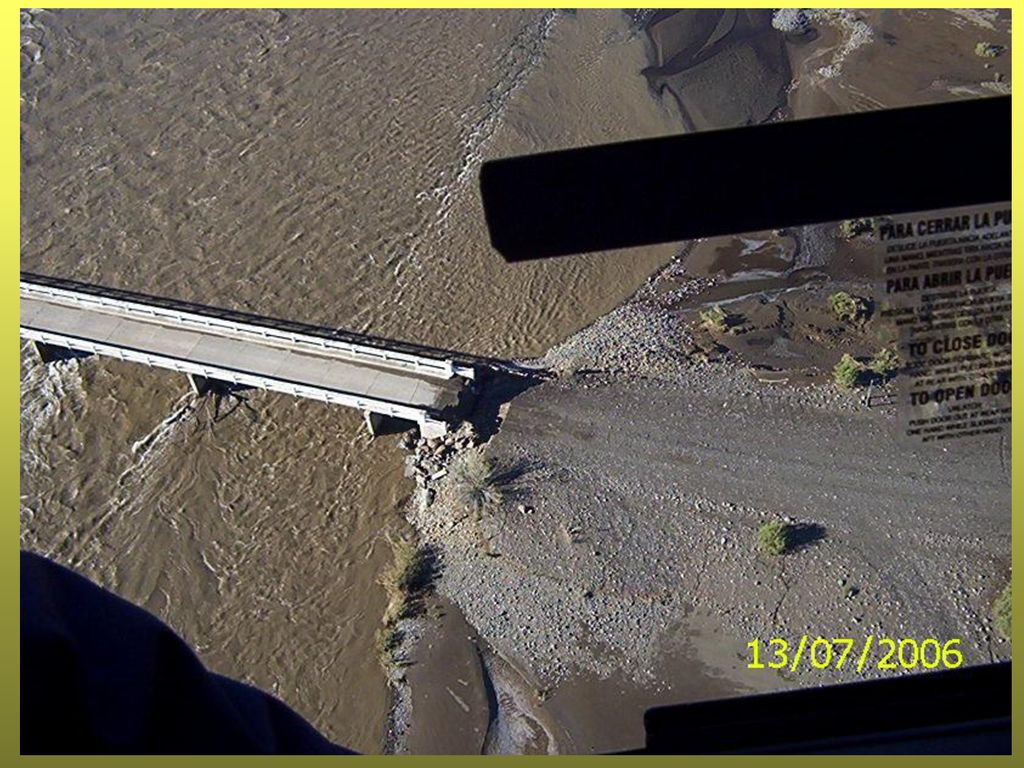

7

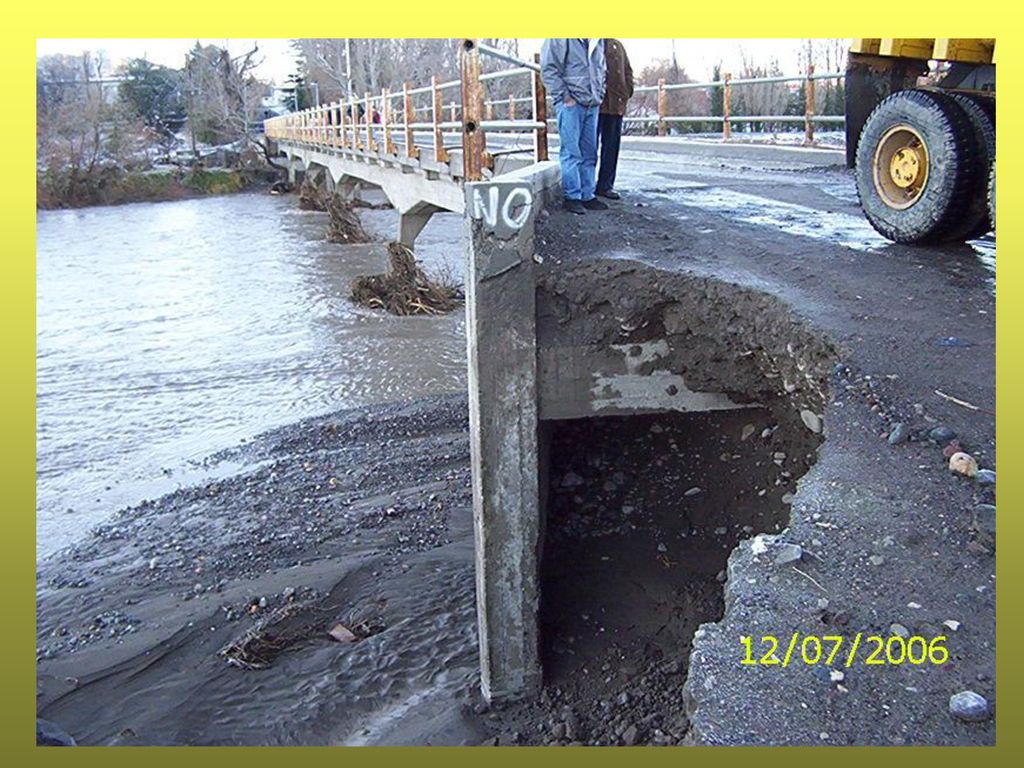

8

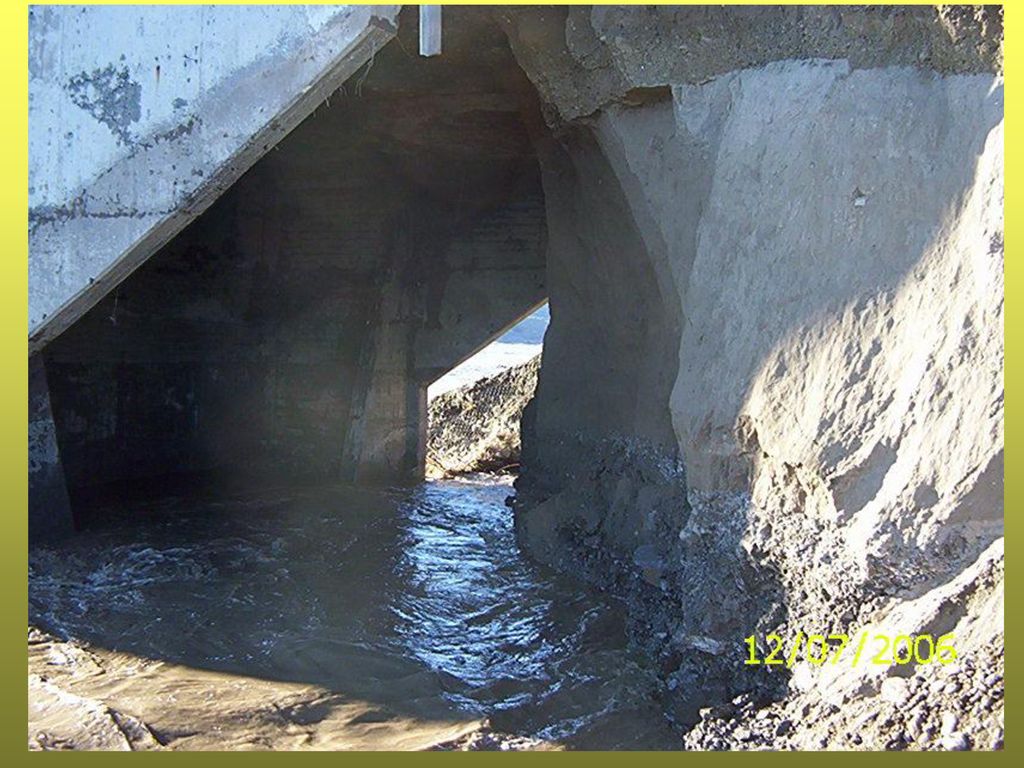

9

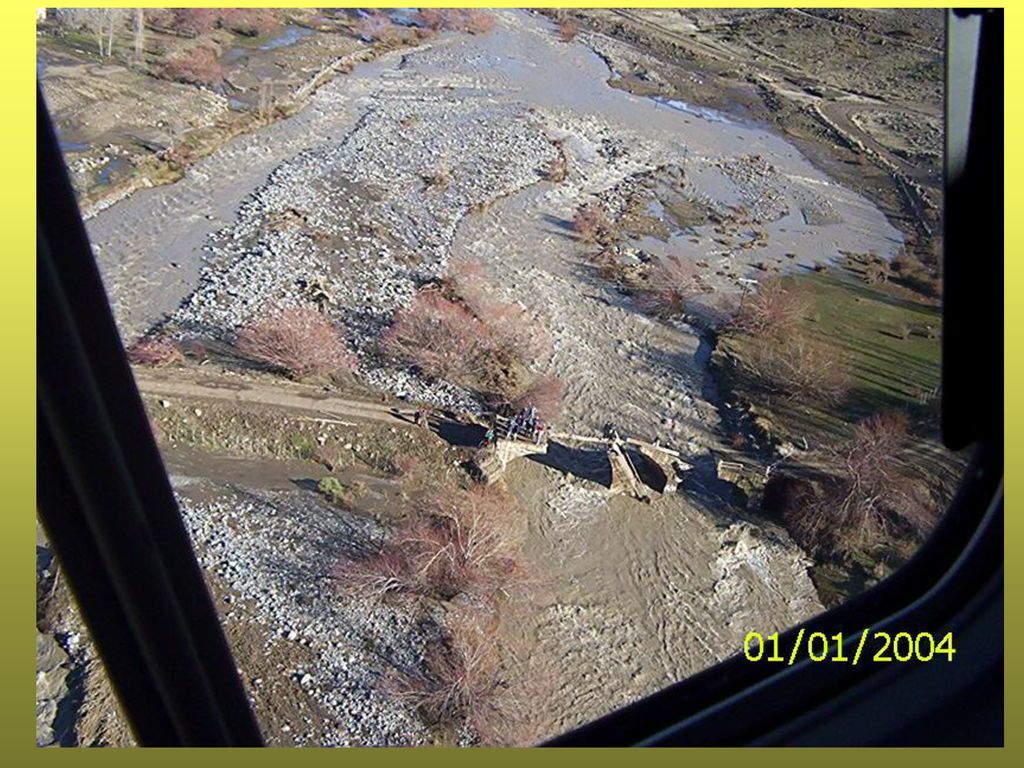

10

11

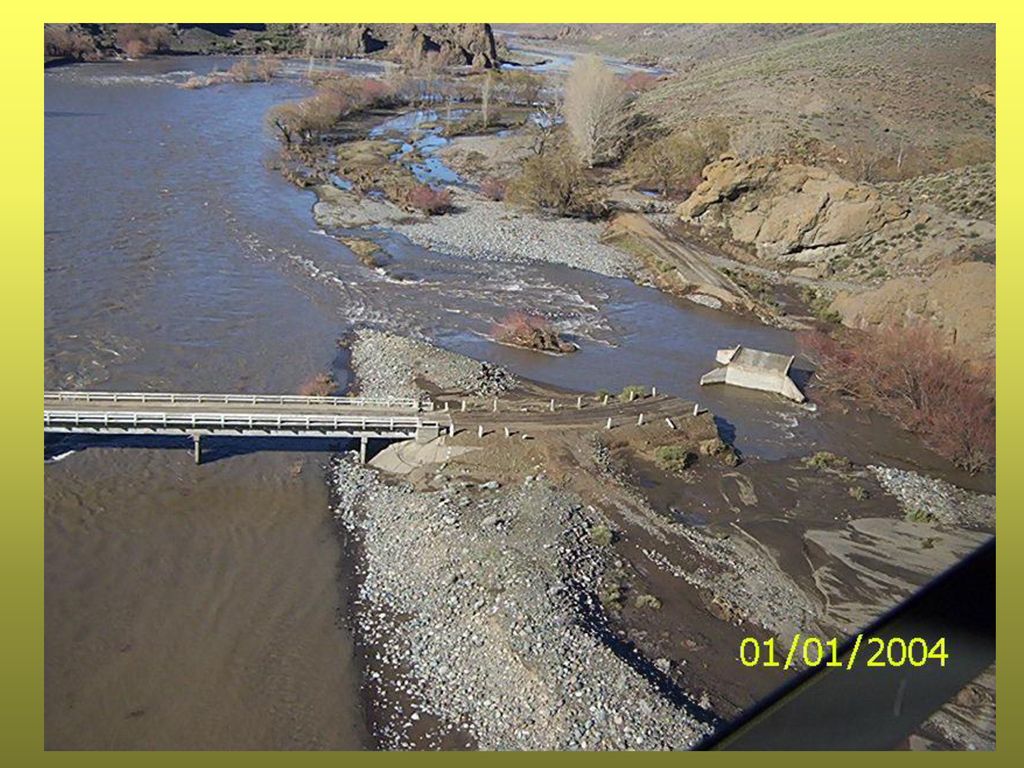

12

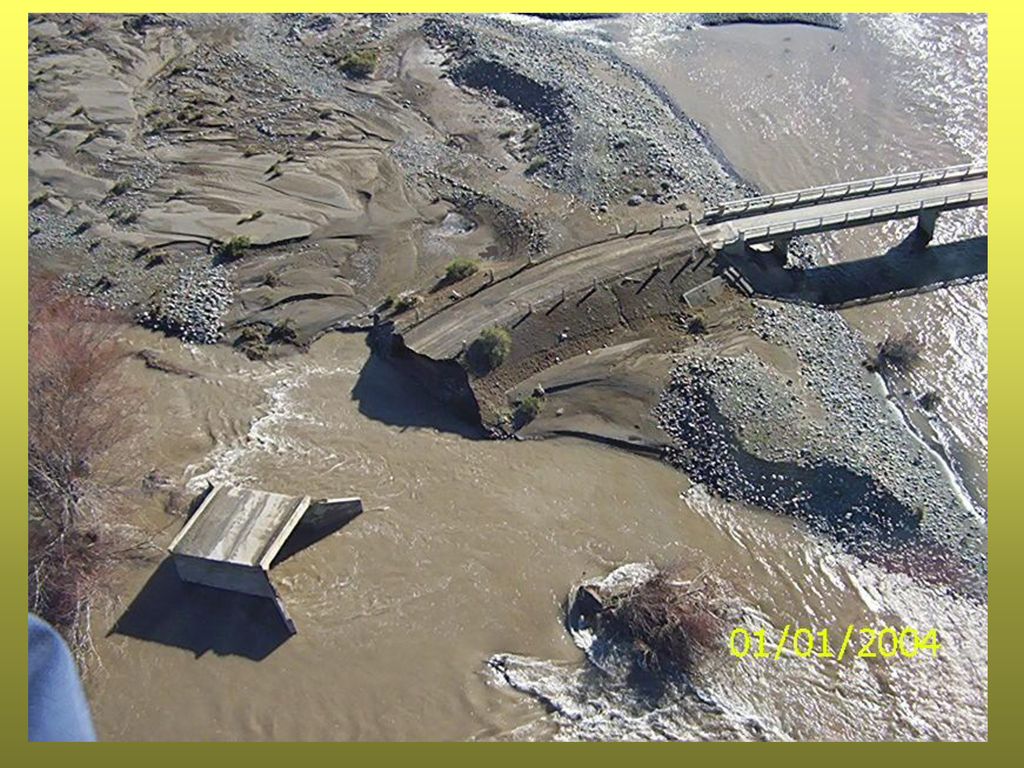

13

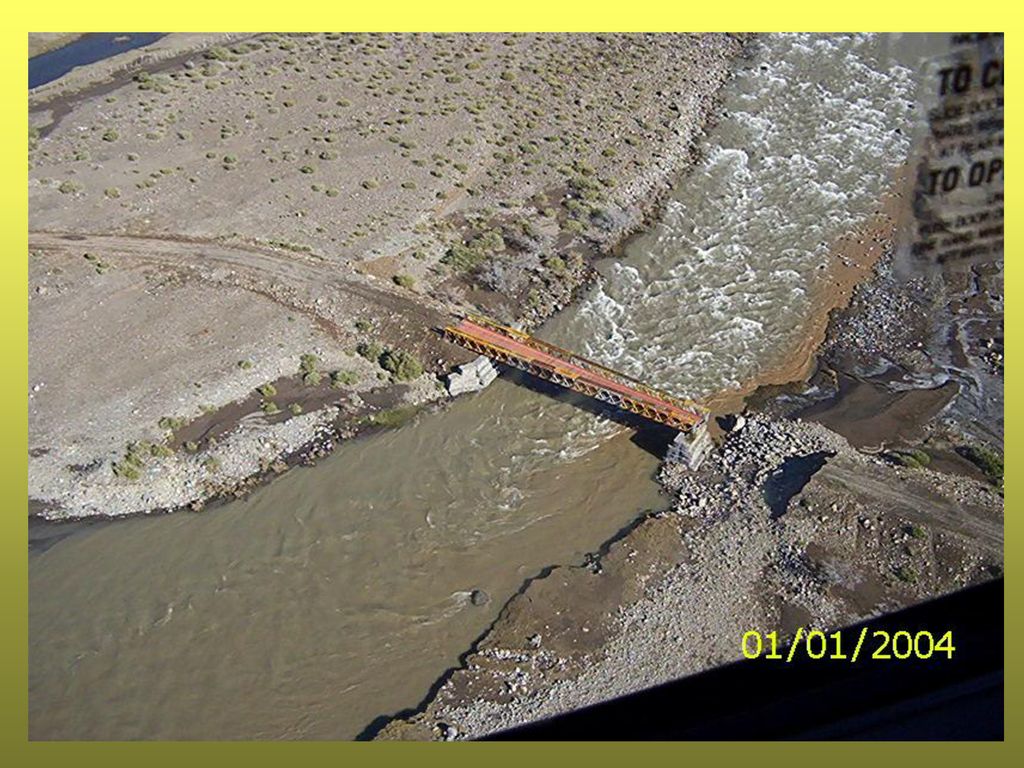

14

15

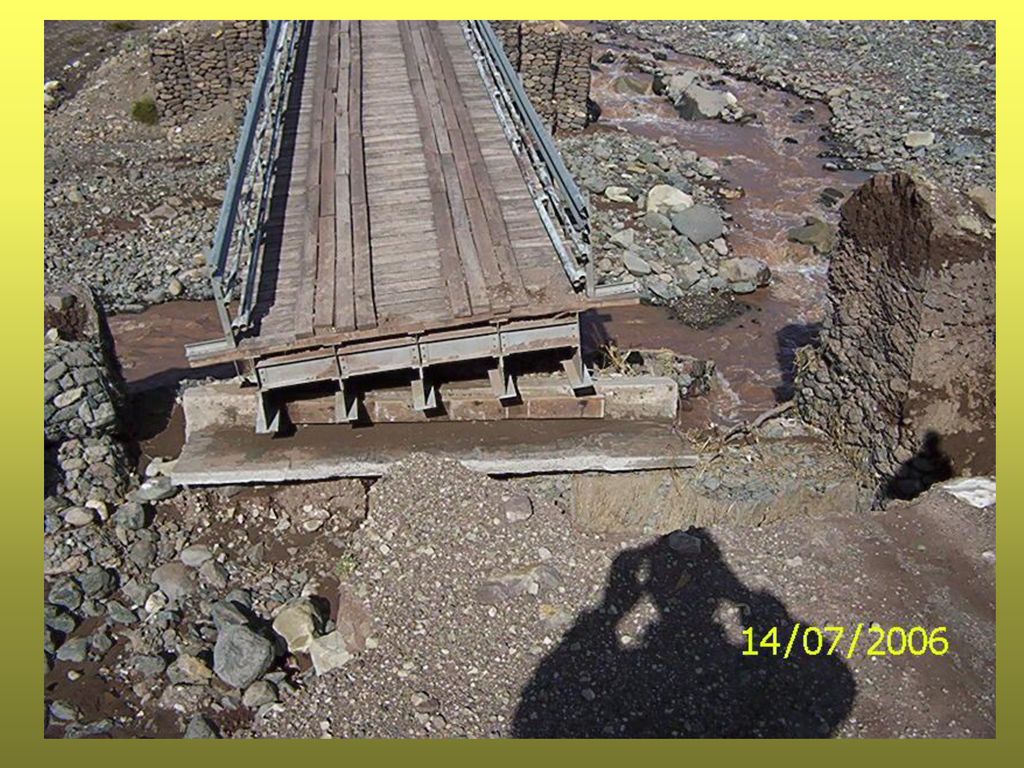

16

17

18

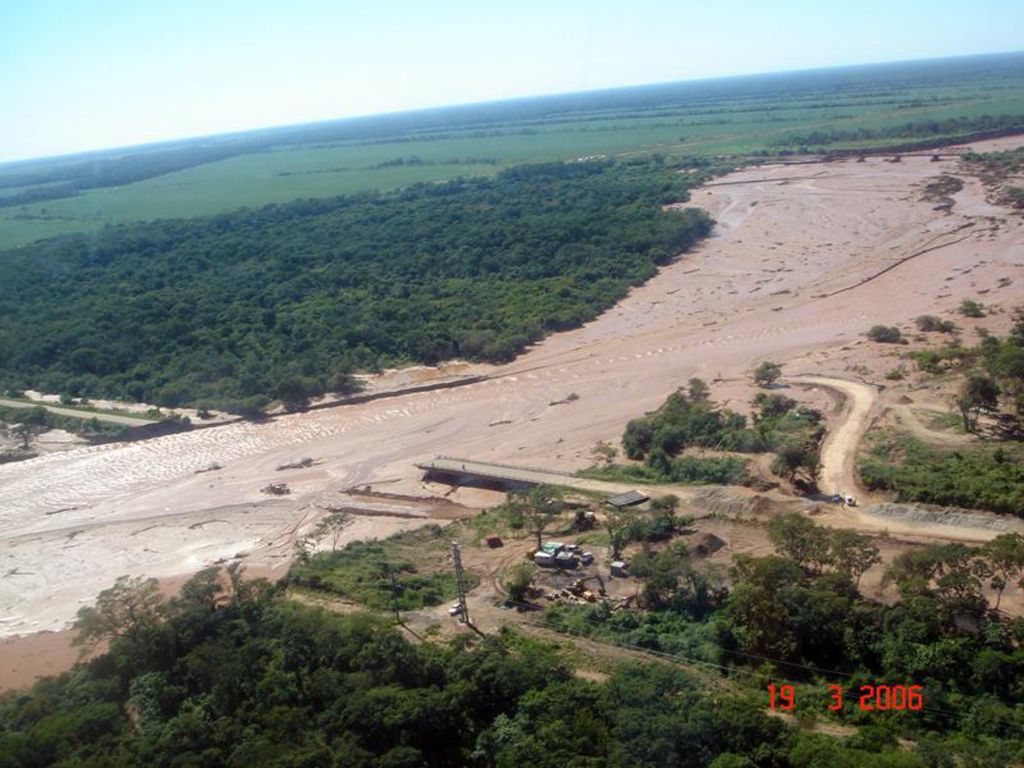

19

20

21

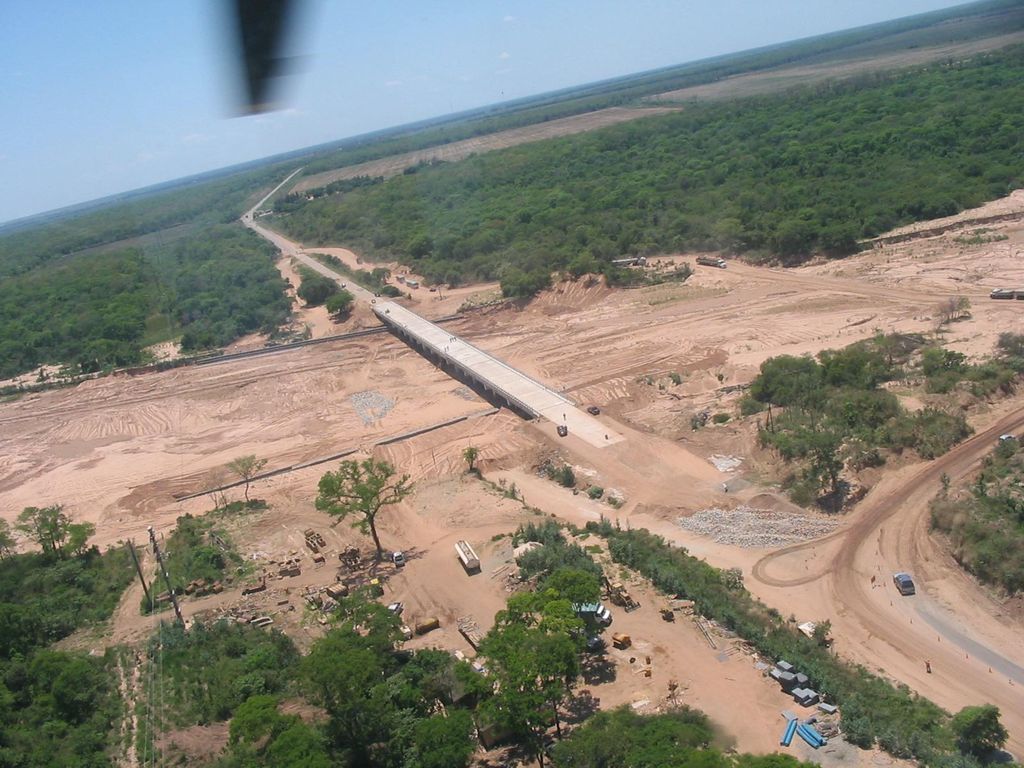

22

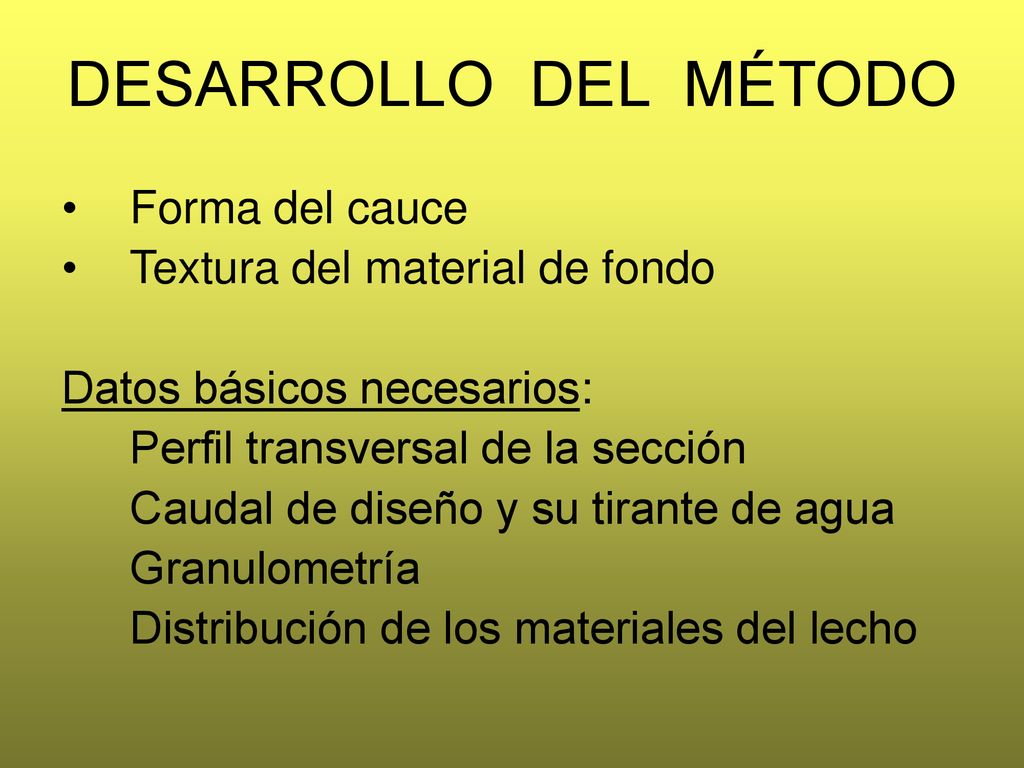

23 DESARROLLO DEL MÉTODO Forma del cauce Textura del material de fondo
Datos básicos necesarios: Perfil transversal de la sección Caudal de diseño y su tirante de agua Granulometría Distribución de los materiales del lecho

24 El método busca evaluar la erosión máxima esperable al pasar el gasto de diseño.
Se basa en el equilibrio existente entre la velocidad media real del agua Ur y la velocidad necesaria del arrastre del material de fondo Ue en el instante en que se detiene el proceso de socavación. Hipótesis: El gasto por unidad de ancho permanece constante durante todo el proceso erosivo.

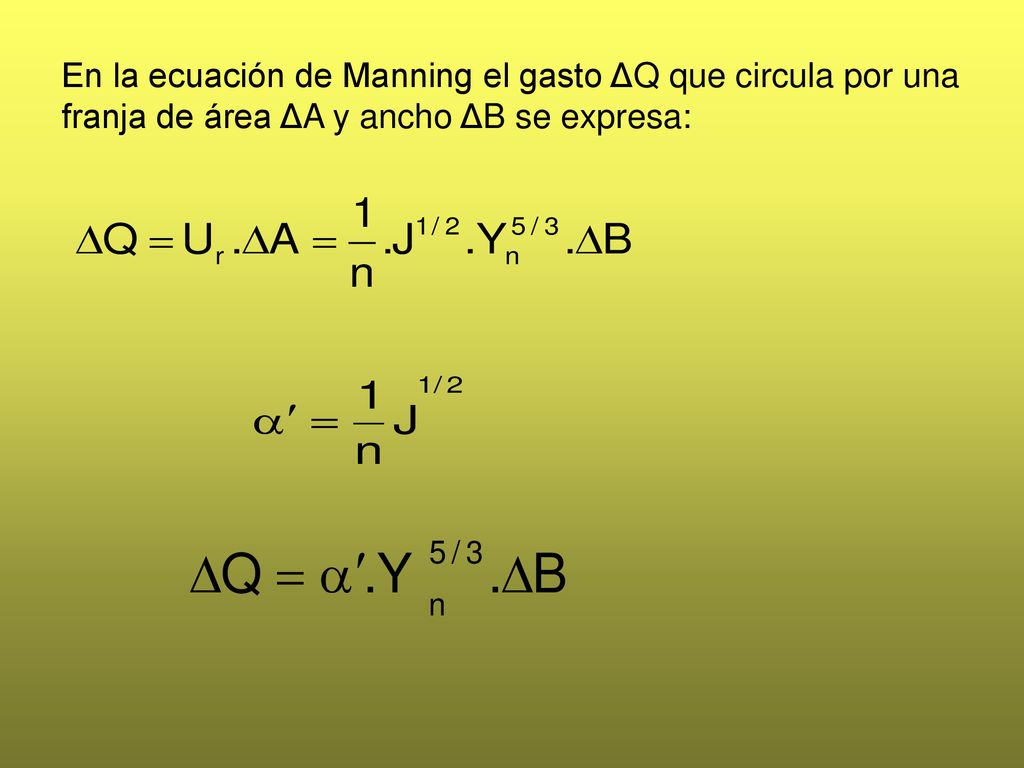

25 En la ecuación de Manning el gasto ΔQ que circula por una franja de área ΔA y ancho ΔB se expresa:

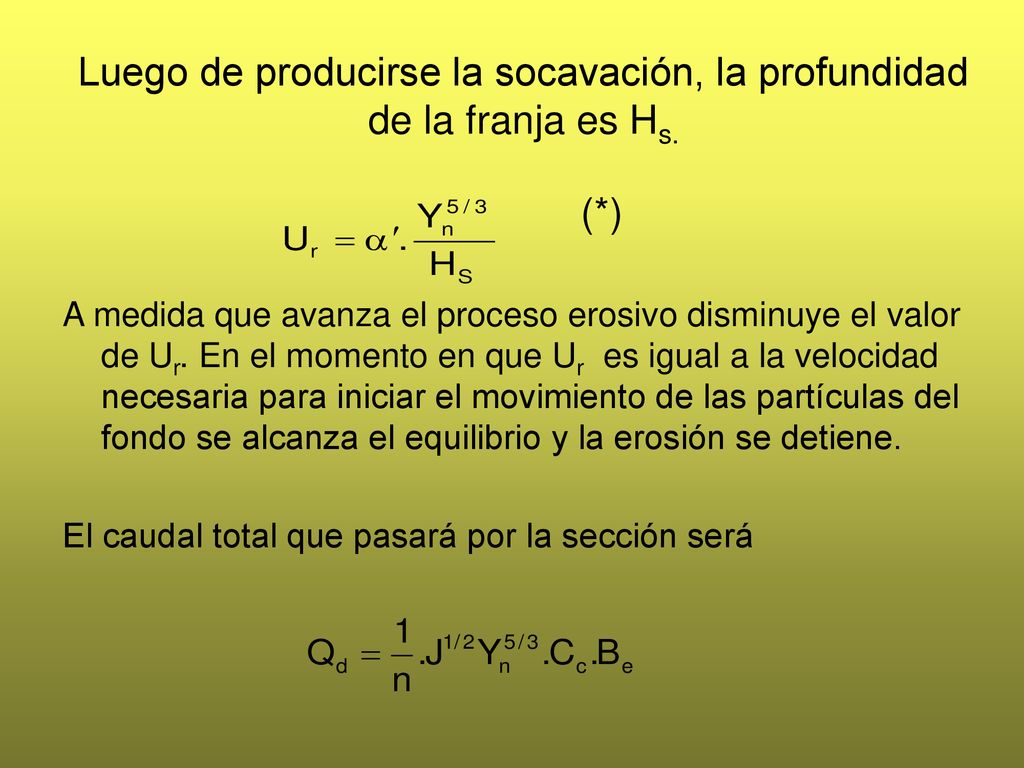

26 Luego de producirse la socavación, la profundidad de la franja es Hs.
(*) A medida que avanza el proceso erosivo disminuye el valor de Ur. En el momento en que Ur es igual a la velocidad necesaria para iniciar el movimiento de las partículas del fondo se alcanza el equilibrio y la erosión se detiene. El caudal total que pasará por la sección será

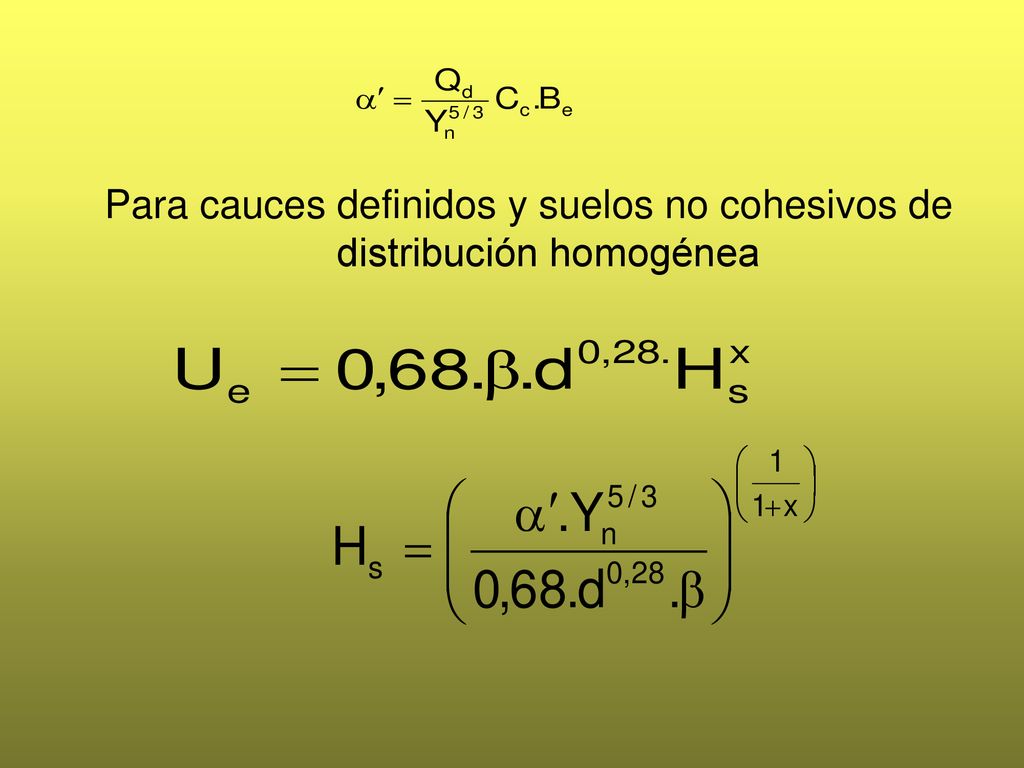

27 Para cauces definidos y suelos no cohesivos de distribución homogénea

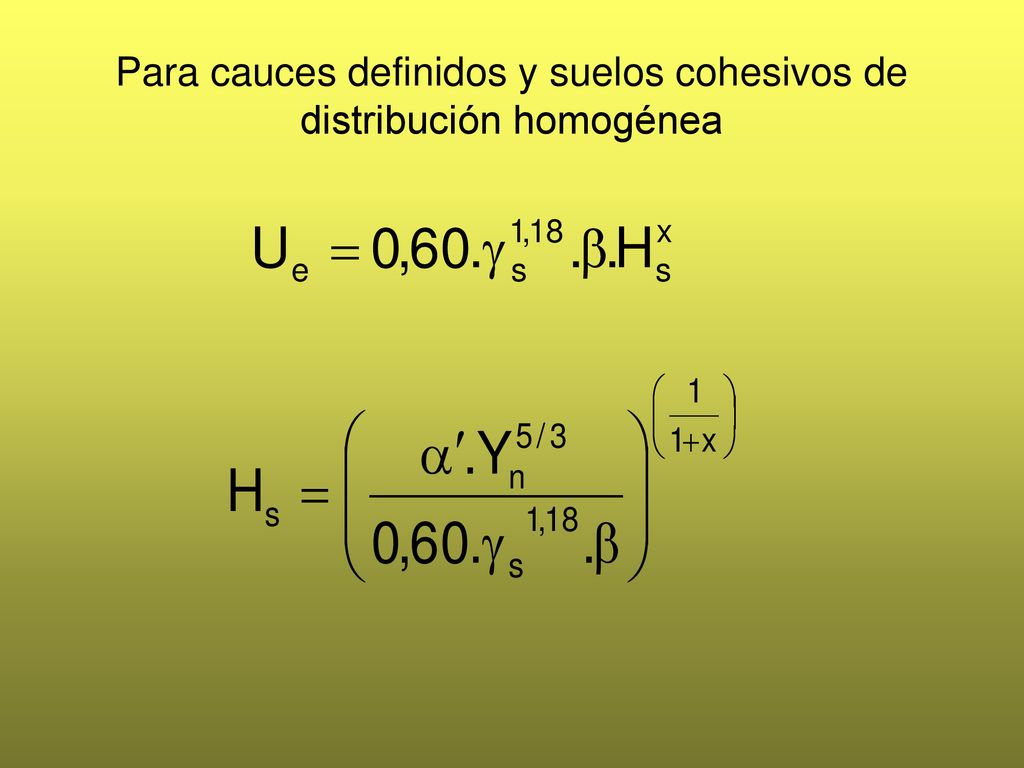

28 Para cauces definidos y suelos cohesivos de distribución homogénea

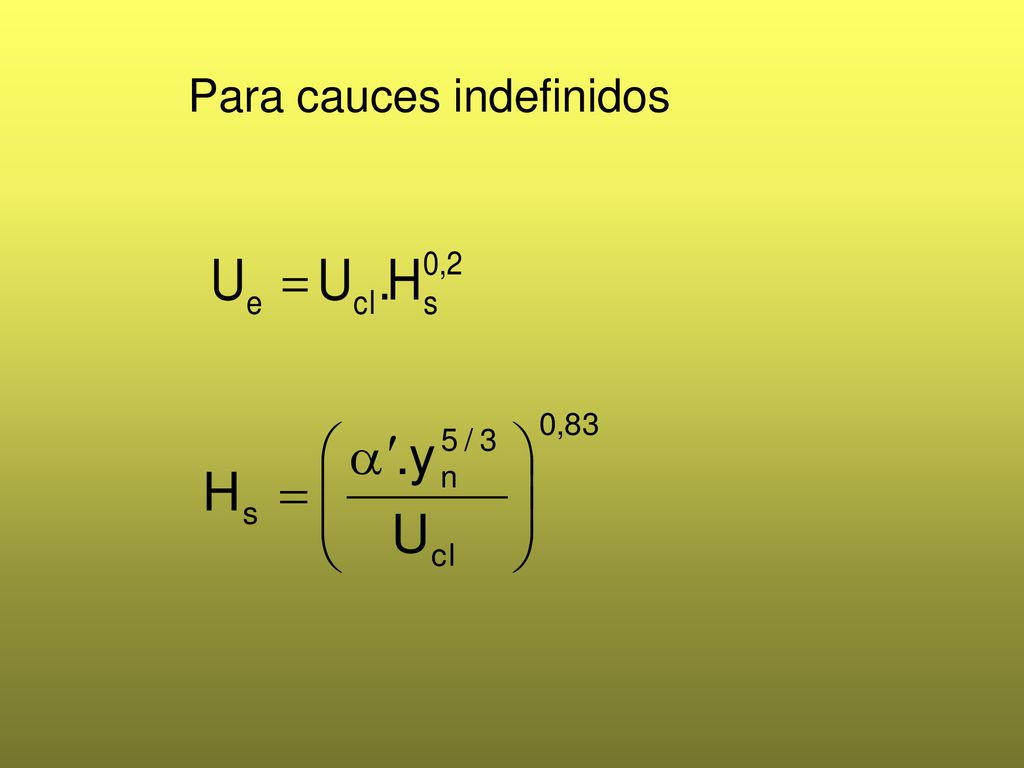

29 Para cauces indefinidos

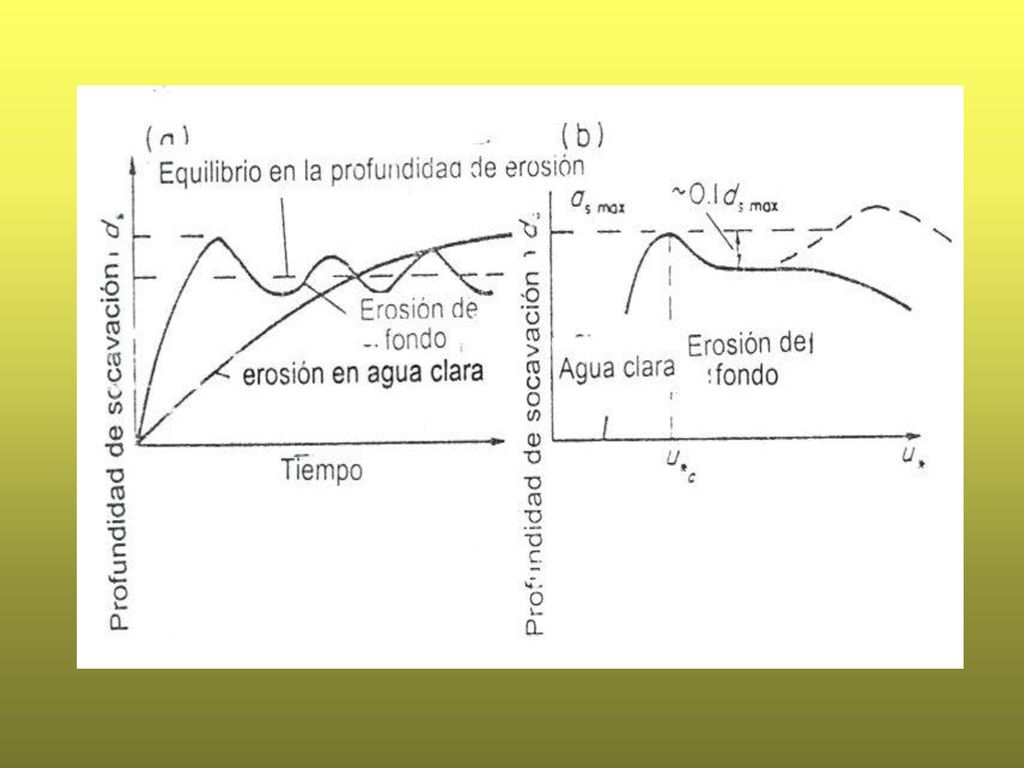

30

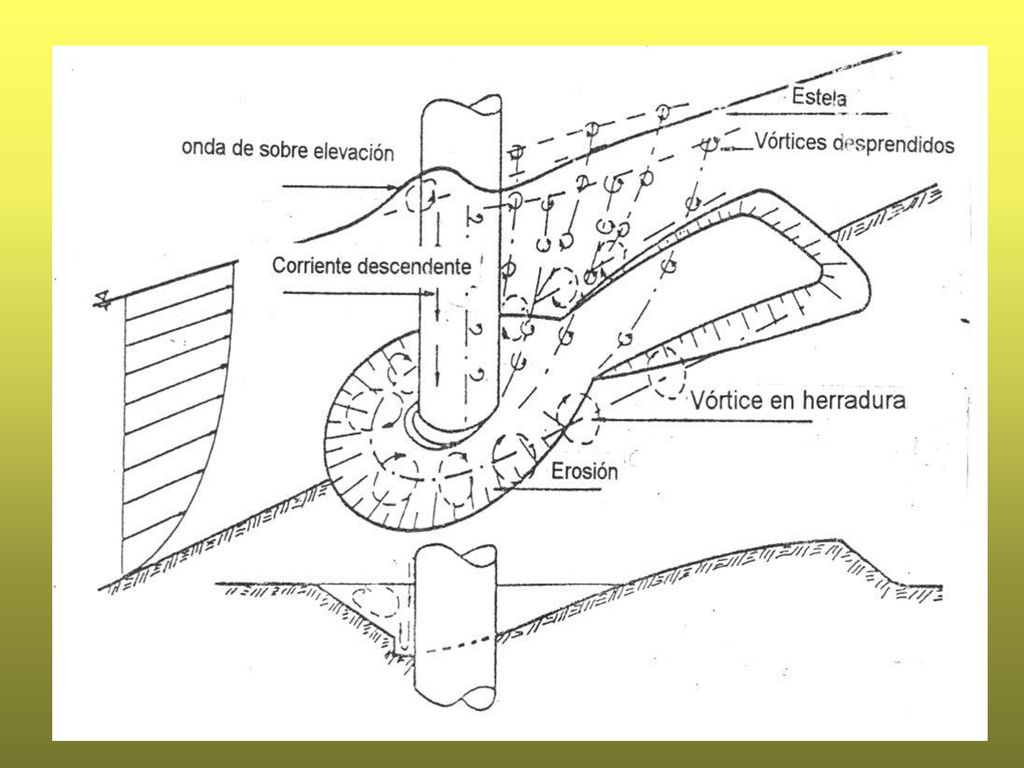

31
